Как подключить ресивер к телевизору: назначение, разъёмы, действие инструкция

Содержание

• 1 Назначение ресивера
• 2 Антенный вход телевизора транзитом через ресивер
• 3 Передача расшифрованного сигнала телевизору

Преимущественно ресиверы снабжаются двумя типами выходов: цифровые, аналоговые. Ресивер служит повторителем высокочастотного сигнала на случай, если антенный кабель один. Кратко рассмотрим, что представляет собой оборудование, расскажем, как подключить ресивер к телевизору.

Назначение ресивера

Ресивер используется расшифровывать цифровой, иногда кодированный сигнал, посмотреть программы на телевизоре. Давно замечено: при использовании наукоемких технологий передаем больше программ одним частотным диапазоном. Эфир, кабель, без разницы. На одном частотном канале сидят 10 программ, среди которых иногда присутствует радио. Согласно среде передаче цифровые стандарты телевещания делятся на группы:

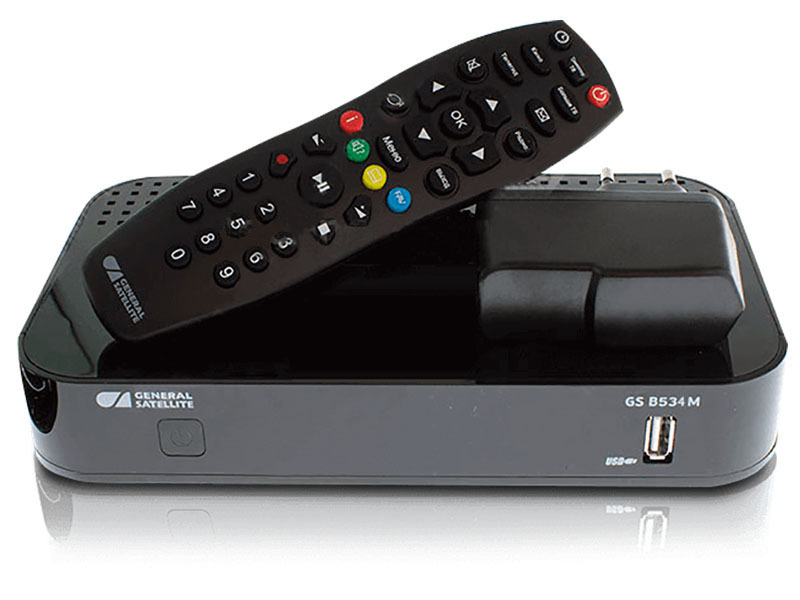

Ресивер и пульт

1. S – спутниковые.
2. T — наземные.
3. C — кабельные.

Буквы видим украшающими коробки ресиверов, продающихся магазинами. Перво-наперво выберем подходящий. Спросите, чем разница составлена. Протоколами. Отличаются частоты, типы модуляции, битрейт, другие параметры. Можно создать гибридный ресивер, занимающийся приемом всех типов вещания? Редкость. Антенны наземного вещания, спутника разные. Следовательно, кабелей два. Другое дело, используется разветвитель, предусмотрена возможность работы ресивера в режиме ретранслятора.

Требования к частоте, битрейту, типу модуляции предъявляет среда передачи. Воздух, кабель, вакуум. Сегодня каждая группа стандартов пережила второе издание, сохранена обратная совместимость. DVB-T2 годится приему первого поколения вещания. Момент учитываем. Подключая ресивер к телевизору, убедитесь: плазменная панель лишена встроенных модулей. Касается наземного вещания. По типу подключения, методикам использования разницы меж группами С, S, T круглый нуль. В первом случае сигнал приходит из-под земли, во втором ловится тарелкой, в третьем принимается антенной, украшающей крышу.

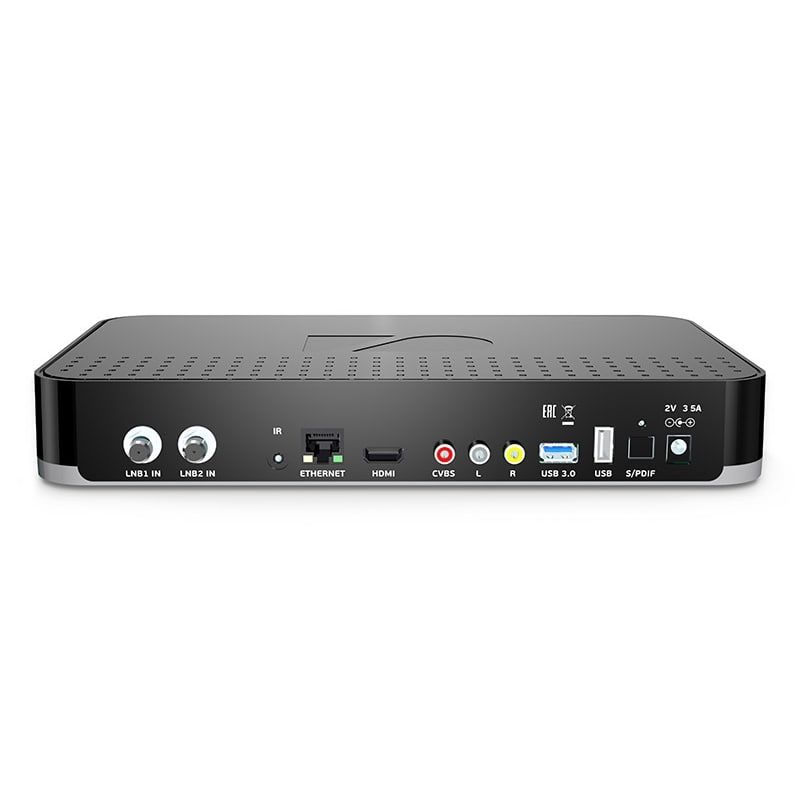

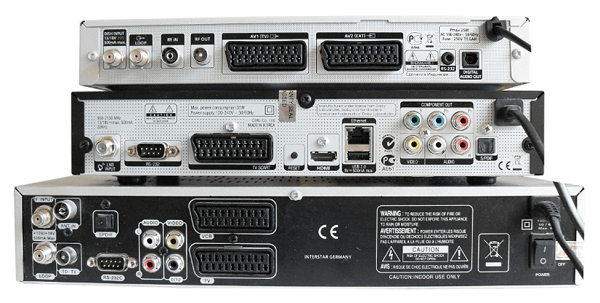

Порты ресивера

Антенный вход телевизора транзитом через ресивер

В итоге получим коннектор кабеля 75 Ом, подключим к ресиверу. Если на крыше использован сплиттер (разветвитель), транзитом сигнал передадим телевизору. Используется выход RF OUT задней панели. Соединителем послужит кусок кабеля 75 Ом, с обоих концов стоят F-коннекторы. Повремените надеяться, что ресивер усилил сигнал, не факт. Кусок кабеля 75 Ом берем по возможности короче. Тарелка по определению активна, у антенны (даже коллективной) уровень сигнала хромает, избегайте вносить дополнительное затухание.

Ресивер будет принимать цифровые каналы стандартов DVB, телевизор ловит аналоговое вещание. В предположении: встроенных карт приема панель лишена. А если два источника сигнала? Например:

• Мультиплекс стандарта DVB-T2 наземной цифровой связи.
• Спутниковая тарелка на протоколе DVB-S

Последовательно подключается оба ресивера. Каждый для выделенного протокола. Если необходимо, к выходу RF OUT последнего подключим антенный вход телевизора. Когда хочется местные каналы смотреть по аналоговой связи. Требования аналогичные: длина провода по возможности меньше. Ресиверы избегайте ставить друг на друга. Если присмотреться, на дне прорезаны щели. Поспособствует притоку воздуха естественным путем. Наблюдается охлаждение оборудования. Соответственно, тракты не перекрыты.

Взаимодействие ТВ с сигналами

Передача расшифрованного сигнала телевизору

Для соединения ресивер-телевизор выпущено два общепринятых формата: аналоговый, цифровой.

1. Аналоговый идет по схеме коннектора 3RCA. Называют тюльпанами, колокольчиками. Провод выглядит гроздью, на обеих сторонах висит три цилиндрических штекера. Штырьки окружены стальными венчиками, за что тип коннектора получил название. На подходящих ресиверах подписана распиновка сигнала. Венчик снабжен индивидуальным цветом. Желтый послужит передаче видео, белый – моно, либо левой колонки стерео. Красный идет на правый динамик, если хочется послушать Звук Вокруг.
2. В целях передачи сложных сигналов с максимальным качеством используется интерфейс HDMI. Учтите, выпущено нескольких поколений, кабель выбираем соответственно. Вариант на телевизоре не ниже обеспечиваемого ресивером. На приборе видно, подписано. Опционально стоит маркировка 3.0. Указывает третье поколение стандарта. По интерфейсу HDMI одновременно передаются звук, изображение. Разрешение не ниже FullHD. Определено электронной начинкой ресивера. Стандарт HDMI рассчитан на работу с гораздо более высокими разрешениями (причем второго поколения). Загвоздка в нахождении описания стандарта. Про HDMI пока молчит вездесущая Википедия.

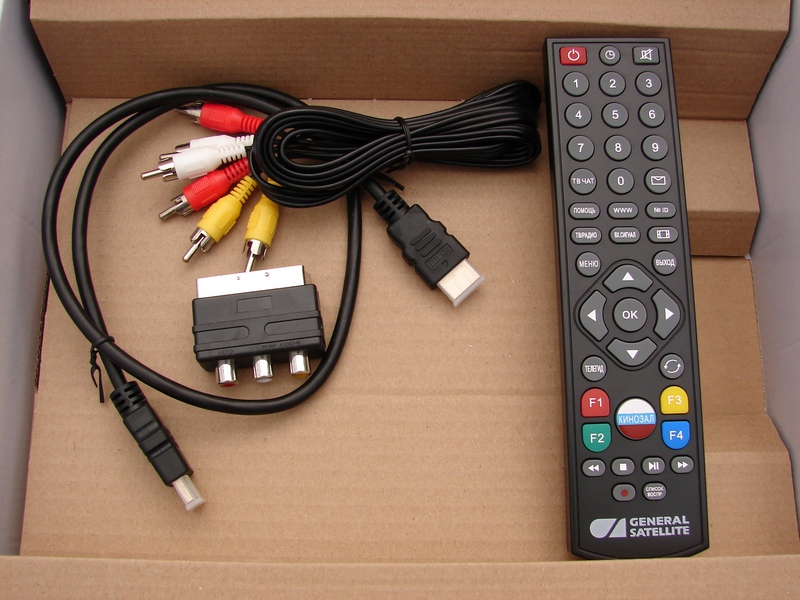

Провод VGA-3RCA

Не всегда старые телевизоры снабжены разъемом 3RCA. Если западом интерфейс общепринятый с конца Второй мировой войны, россияне лишены удовольствия. На электронно-лучевых телевизорах обычно имеется разъем SCART. Своего рода защита, выдуманная Францией, против вторжения японской техники. Хотя баррикады долго не продержались, пока собратья по разуму кричали «Но пасаран», советчики успели перенять коннектор. Любой Витязь времен перестройки оснащен SCART.

Имеется плюс, громоздкий разъем содержит структурно разнообразные виды аналоговых интерфейсов в составе. Легко найти распиновку SCART (портал ВашТехник приводил неоднократно). С каждым стареньким телевизором шел обрезок провода, увенчанного штекером. Причем разборным либо соорудить нужную конструкцию. Включая соединение 3RCA.

Проще купить в магазине готовое решение. Учтите, разъем призван работать на вход, не на выход. Иначе намучаетесь, придется искать заново. Подключить ресивер к телевизору помогут специальные гибридные разъемы. Снабжены переключателем, изменяющим направление движения потока. Прибор должен работать на вход. Что касается новых цифровых телевизоров, ни один не идет, лишенный разъема 3RCA. HDMI обычно имеется даже несколько. Чтобы присоединить туда проигрыватель дисков или домашний кинотеатр.

Ресивер возможно присоединить к телевизору опосредованно. Послужит центральный блок домашнего кинотеатра. Второй вариант – ресивер для телевизора. Но для приема цифрового вещания. Просто название совпадает по счастливой случайности, недосмотру. О ресиверах осведомитесь на Яндекс-маркете в разделе Электроника->Ауди- и видеотехника->Аудиотехника. Является звуковым аналогом домашних кинотеатров, которые больше предназначены работать с изображением.

Однако аудиоресиверы вполне годятся для работы. Присутствуют продвинутые звуковые режимы. Поддерживаются разные форматы. Осталось добавить, большинство ресиверов (для приема цифрового вещания, аудио) снабжаются средствами проигрывания мультимедиа. Чаще порт USB. Читает флэшки, жесткие диски. Бывает удобнее присоединить носители к ресиверу, минуя телевизор. Для передачи сигнала лучше использовать интерфейс HDMI. Соответствующего кабеля лишен типичный комплект. Перед тем, как подключить ресивер к телевизору, нужно будет изделие приобрести.

Описали практически полностью возможности ресиверов приема цифрового телевидения. Аудио опишем другими обзорами. Допускаем, иные ресиверы могут снабжаться цифровым оптическим интерфейсом вывода звука, обычно шаг не практикуется фирмами-изготовителями. Кстати, если имеется желание послушать сопровождение в режиме 5.1, обычно домашние кинотеатры предоставляют возможность. Внутри специальные алгоритмы трансформации двух каналов в шесть. Обсуждали тему в обзорах.

Что касается изображения, им (преобразованием, например, в 3D) занимается и телевизор. Созданы специальные программы персональных компьютеров, строящие нужную графику. Сигнал телевещания рационально передать видеокарте, с нее направить телевизору. Как это сделать? Придется расширить рабочий стол на нужное пространство. Правда, просто? Тем полезны цифровые технологии, любые операции сделают с изображением и звуком.

как подключить HDMI, Триколор и приемник цифрового ТВ, как настроить спутниковый AV

Ресивер для телевизора – проводник сигнала от проигрывателя к телевизору

Ресиверы предназначены для качественной передачи сигналов. Ресивер преобразовывает цифровой, аналоговый, видео, аудио и радиосигнал. Устройство может преобразовать сразу несколько сигналов, перенаправить их на системы видео или аудио отображения. Ресивер для телевизора не предполагает использование большого количества кабелей. Источники сигнала переключают на самом ресивере. Качество изображения и звука во многом зависит от качества подключения.

Содержание материала:

• 1 Как подключить ресивер к телевизору
• 2 Принципы подключения HDMI ресивера
• 3 Как подключить ресивер Триколор к телевизору
• 4 Советы: как подключить приемник цифрового ТВ к телевизору
• 5 Подключение AV ресивера к телевизору

Как подключить ресивер к телевизору

Ресивер – многофункциональное устройство. Удобным для установки является ресивер, который располагает небольшим набором тюльпанов и имеет удобный и простой интерфейс. Схема подключения будет меняться в зависимости от модели телевизора и ресивера.

Качество изображения будет напрямую зависеть от качества исходного сигнала, качества интерфейса.

Наилучшим способом подключения считается использование HDMI-кабеля – один конец кабеля подсоединяется к задней панели телевизора, другой – выходу, расположенному на ресивере. Кабель улучшит качество изображения и передачу аудио-сигналов. Часто бывает так, что телевизор или видеопроигрыватель имеют компонентный выход (ypbpr). Тогда для подключения ресивера используют с проводами для компонентного подключения.

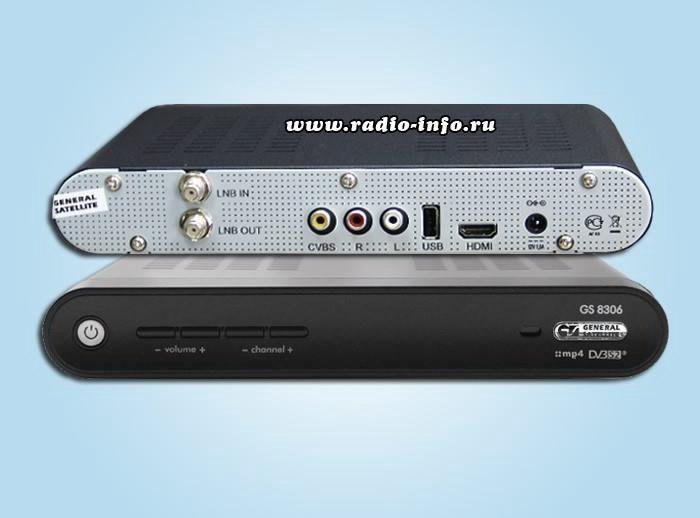

Схема подключения ресивера к телевизору

Варианты подключения Триколора:

• Спутниковый ресивер Триколор b520 подключают по другой схеме. Для подключения используют антенный кабель. Ресивер подключают к телевизору, используя антенный кабель. Поиск каналов запускается автоматически. Настроить телевизор можно после того, как сканирование остановится на частоте работы ресивера.
• Для этого варианта подключения нужен кабель в виде «колокольчиков». После подключения кабеля, устройство включают, ждут, пока на ресивере загорится номер канала. При помощи пульта переходят в видеорежим. В меню обязательно нужно выбрать разъем подключения.

Надпись на экране телевизора должна выглядеть соответствующим образом. Если надпись отсутствует или выглядит не так – значит ресивер подключен неправильно, и телевизор не может поймать нужный сигнал. Чтобы исправить ситуацию, можно попробовать нажать на пульте сразу две кнопки «ноль» и «один».

Принципы подключения HDMI ресивера

Ресивер со стандартом HDMI считается самым современным и универсальным. Данный вид ресивера отличается высоким качеством аудио и видеосигналов в двух видах форматов телевидения: аналоговом и цифровом. Установить HDMI ресивер можно на любой телевизор.

HDMI ресивер – это устройство, которое обеспечит слаженную работу видео- и акустической системы.

Этот прибор несет особую функцию. Неправильная установка может привести к сбою всей телевизионной системы. При покупке ресивера каждый покупатель должен узнать, предоставляет ли магазин услуги по установке ресивера. Если мастера вызвать не удастся, то перед подключением пользователь должен разобраться в процедуре подключения ресивера самостоятельно.

Схема подключения HDMI ресивера

Принципы подключения ресивера:

• HDMI ресивер отличается наилучшим качеством обработки сигнала, передачи звука и изображения.
• Нужно выбирать такой тип соединения, который будет содержать наименьшее количество проводов. Чем меньше кабеле-звеньев, тем меньше будет помех для передачи сигнала.
• Выбирать нужно ресивер с наиболее качественными проводами. От них будет зависеть качество транслируемого изображения и звука.

Подключить ресивер можно как к новому, так и к старому телевизору. Один конец провода вставляют к разъем ресивера, телевизионный штекер кабеля подсоединяют к разъему, на котором написано: «HDMI Input». Если на телевизоре нет нужного входа, то для установки нужно использовать компонентный способ.

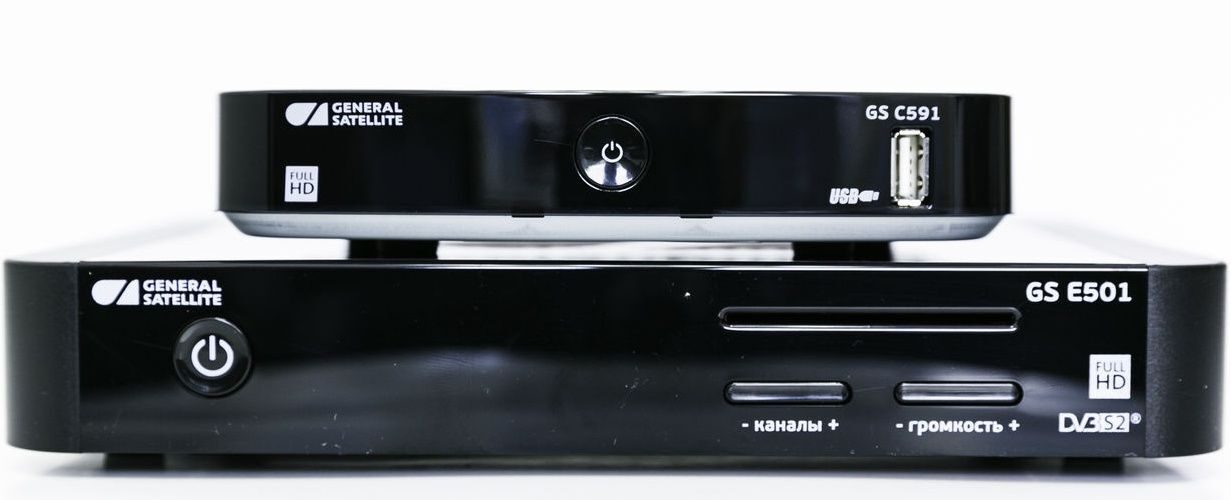

Как подключить ресивер Триколор к телевизору

Правильно подсоединить Триколор – задача не из самых легких, так как между ресиверами существуют существенные различия. Перед совершением покупки, нужно как можно детальнее расспросить провайдера о том, какой вид ресивера он вам продает. Марки ресиверов изменяются по мере того, как изменяется их прошивка.

Совершая покупку, нужно точно знать, какая версия стандарта необходима – эти знания помогут правильно выбрать оборудование и длину кабеля.

Для того чтобы обеспечить трансляцией все виды помещения, нужно использовать видеосендеры как на кабелях, так и на стандартах WiFi. Но стоит заметить, что такое оборудование будет стоить значительно дороже. При покупке следует уточнить уровень мощности передатчиков на конкретной частоте.

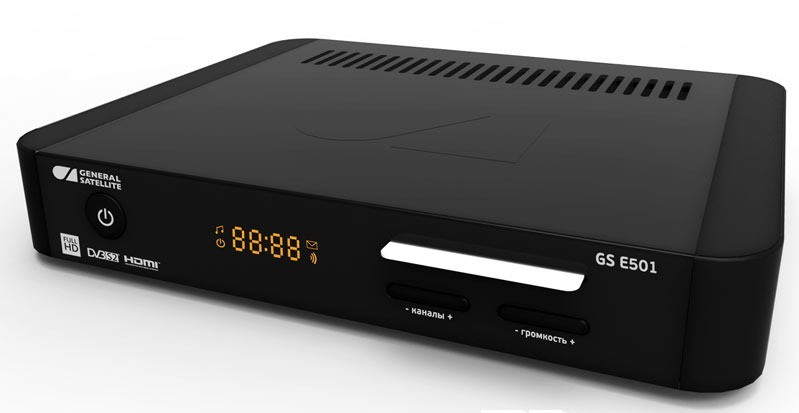

Ресивер Триколор необходимо правильно подключить к телевизору

Рекомендации:

• Особенностью Триколора является регулярная мена моделей ресиверов. Некоторые провайдеры советую менять оборудование перед тем, как подключить новый ресивер. Узнать о возможностях ресивера можно на форумах, где пользователи активно обсуждают данный вопрос.
• При покупке ресивера важно обратить внимание, подходит ли интерфейс. Также нужно оценить качество кабелей.
• В случае подключения к Триколору двух телевизоров, необходимо предварительно ознакомиться со схемой монтажа и правилами размещения кабелей.

Важно заметить, что Триколор преднастраивают для конкретного провайдера. Первый пункт меню – список каналов. А вот список каналов в данном случае отсутствует. Обычно тюнер Триколор только выдает сигнал, поэтому подключение к двум телевизорам одновременно будет довольно сложно.

Советы: как подключить приемник цифрового ТВ к телевизору

Цифровое телевидение имеет массу преимуществ перед аналоговым. Цифровые каналы и специальное кодирование сигнала обеспечивает передачу качественного изображения и звука. Существует несколько способов подключения цифрового телевидения.

От того, какой способ подключения будет выбран, зависит выбор оборудования: тюнер может быть встроенным, а может отсутствовать.

Простым способом установить «цифру»– остановить свой выбор на цифровом эфирном телевидении. Для его установки потребуется антенна, телевизор и приставка. Чтобы подключение удалось, в телевизор должен быть встроен тюнер.

Цифровое телевидение имеет массу преимуществ перед аналоговым

Варианты подключения:

• Цифровое кабельное телевидение. Предполагает использование цифрового кабельного ресивера и специфического модуля доступа. Подключение специального модуля доступа возможно при наличии цифрового кабельного ресивера и слота PCMCIA. Доступ к платным каналам можно получить, купив смарт-карту.
• Цифровое спутниковое телевидение. Способ подключения считается наиболее трудоемким. Чтобы подключить телевидение понадобится спутниковая антенна, конвектор и спутниковый ресивер и кабель. Диаметр антенны должен быть подобран максимально точно.

Соединить ресивер и телевизор можно разными способами. Любая схема подключения подразумевает проведение всех работ с выключенным телевизором. Важно помнить, что не все телевизоры могут поддерживать цифровой сигнал.

Подключение AV ресивера к телевизору

Соединение ресивера с телевизором или компьютером обеспечивает отлаженную аудио и видеотрансляцию. После распаковки ресивера многие могут столкнуться с проблемой распознавания разъемов и определения их назначения.

AV ресивер – это коммутационный центр, который поучает, а также распределяет все аудио и видеосигналы по назначению.

Самым качественным по передаче звука и изображения считается HDMI сигнал, RGB, S-Video и PЧ-сигнал. Лучшим считается подключение, которое содержит наименьшее количество кабелей. Лучше выбирать короткие кабели – они будут стоить дешевле, а передаваемый сигнал будет более качественным.

Соединение ресивера с телевизором обеспечивает отлаженную аудио и видеотрансляцию

Советы по подключению:

• При покупке важно обратить внимание на тип соединений.
• Обратить внимание на соединение между входом ресивера и телевизора. Именно между ресивером и телевизором соединение должно быть самого лучшего качества.
• Если выбор пал на HDMI кабель, один разъем подключают к разъему, который называется «HDMI Monitor Out». Его можно найти на задней панели ресивера. Другой конец кабеля подключают к разъему под названием «HDMI Input».

Широкой популярностью пользуются Скарт разъемы. Самсунг, Пионер, Scart и BBK тюльпаны имеют богатый набор разъемов и высокое качество. После подключения ресивера можно включить технику и проверить настройки. Если телевизор показывает четко, значит, ресивер подключен правильно.

Как подключить ресивер для телевизора (видео)

Ресивер – устройство, отвечающее за качественную передачу аудио и видеосигналов. Выбор ресивера – важная задача. При выборе устройства важно обратить внимание на качество кабелей – от него будет зависеть тип передаваемого сигнала. Тип подключения будет зависеть от вида ресивера. Подключение можно выполнить самостоятельно или при помощи мастера.

Как подключить телевизор к домашнему ресиверу без HDMI

Хотите отличный звук телевизора или кабельного телевидения из вашей аудиосистемы, но ваш ресивер не имеет порта HDMI? Отличные новости — есть и другие способы сделать это.

В этой статье вы найдете массу полезной информации:

• Как подключить телевизор к ресиверу без HDMI
• Наглядные и полезные диаграммы, чтобы показать вам, как
• Что работает и не работает с объемным звуком
• Информация, которая поможет вам добиться наилучших результатов
• ..и многое другое!

Содержание

• Варианты подключения и кабелей, о которых нужно знать в первую очередь
  • Описание HDMI и HDMI ARC
  • Описание цифровых и аналоговых аудиоразъемов
• Как подключить телевизор к ресиверу без HDMI
  • Подключение TV к ресиверу DIAG опции
  • 1. Использование преобразователя HDMI (адаптер HDMI в RCA, адаптер HDMI в цифровой)
  • 2. Подключение к цифровым выходным разъемам телевизора
  • 3. Подключение телевизора к ресиверу с помощью аналоговых разъемов
  • Примечания по телевизорам с разъемами цифрового выхода (как получить от них разъемы RCA)
• Могу ли я слушать телевизор в режиме объемного звучания на ресивере без HDMI?
  • Опция Dolby Pro Logic I/II

Варианты подключения и кабелей, о которых нужно знать в первую очередь использовать.

Стандартного набора аудиоразъемов для телевизоров нет, поэтому может быть только один или комбинация нескольких.

Важно иметь на ресивере по крайней мере один тип входа, отличного от HDMI, например, коаксиальный цифровой вход, оптический цифровой вход или вспомогательные («AUX») входы. (Я расскажу о них более подробно по ходу дела)

В дополнение к HDMI ваш телевизор может иметь:

• Гнезда RCA: , также называемые аналоговыми выходами , поскольку звук может быть усилен непосредственно ресивером.
  Использование аудиокабеля RCA дешево и просто. Некоторые телевизоры оснащены разъемом для наушников 3,5 мм (1/8 дюйма). Для них можно использовать переходной кабель 3,5 мм на RCA.
• Оптический цифровой выход: Также называемый разъемом TOSLINK, это цифровой аудиовыход, который в какой-то момент должен быть преобразован обратно в аналоговый сигнал. Вы можете подключить оптический кабель для подключения к приемникам с этим типом входа. Сигналы передаются с использованием импульсов света вместо электрических битов.
• Коаксиальный цифровой выход: использует одно гнездо типа RCA, которое подключается к кабелю RCA для передачи цифрового аудиосигнала с использованием электрических разрядов. Обратите внимание, что вы не может подключить его к аналоговым входам RCA AUX ресивера.

Перечисленные выше разъемы относятся как к стандартному, так и к смарт-ТВ — это всегда зависит от конкретной модели.

Объяснение HDMI и HDMI ARC

Стандарт мультимедийного интерфейса высокой четкости (HDMI) существует на рынке бытовой электроники уже около 15 лет. Он немного эволюционировал, стал более гибким и, к сожалению, иногда немного сложным для понимания.

Вот простое объяснение:

• Исходный (старый) стандарт HDMI передавал видео, но не аудио на внешние устройства . Это означает, что если ваш телевизор или кабельная приставка не имеют порта HDMI ARC (только оригинальный порт HDMI), вам нужно будет подключить звук, используя один из других предоставленных выходов.
• Стандарт ARC (Audio Return Channel) был создан для того, чтобы вы могли передавать звук и видео по одному кабелю. Представлено в версии HDMI 1.4, прошло уже некоторое время. HDMI ARC может передавать объемный звук 5.1.
• HDMI eARC, по сути, представляет собой обновление стандарта ARC и может передавать объемный звук до 7.1 или высококачественный цифровой звук для музыки, а также несколько других незначительных преимуществ.

Хорошей новостью является то, что , поскольку HDMI ARC существует с 2009 года, скорее всего, это тип выхода вашего телевизора или других устройств. Это также означает, что у вас будет отличный вариант для ресивера/системы домашнего кинотеатра без входного разъема HDMI, как вы увидите.

Как вы увидите позже, аудио экстрактор HDMI (адаптер) сделает возможным получение звука – и тоже доступны по цене.

Объяснение цифровых и аналоговых аудиоразъемов

Цифровые выходы работают путем передачи звука, представленного в цифровом формате, состоящего из битов информации. Новые AV-ресиверы с входами такого типа могут декодировать цифровой сигнал обратно в звук и усиливать его для подключения динамиков.

Старый ресивер или стандартный домашний стереоусилитель не могут этого сделать, и вам, вероятно, понадобится цифро-аналоговый (RCA) преобразователь для выполнения этой работы, так как они обеспечивают выходную пару, совместимую с RCA.

Аналоговые разъемы — это нецифровые выходы, которые можно усилить для подключения динамиков с помощью любого совместимого ресивера или усилителя с вспомогательными входами, входами DVD или CD. Вы также можете использовать динамики с автономным питанием и аналоговыми выходами.

Как подключить телевизор к ресиверу без HDMI

Тип подключения, который вам понадобится, зависит от вашего конкретного телевизора. Старые ресиверы часто имеют вспомогательные (AUX) входные разъемы RCA с одной или несколькими метками:

• AUX в
.
• DVD в
• компакт-диск в

Подобные входные разъемы использовались много лет назад для воспроизведения звука с отдельного источника звука через ресивер и будут прекрасно работать для звука телевизора при правильном подключении. (Вы также можете подключить звук от внешнего медиаплеера или проигрывателя Blu-Ray, например, если хотите.) нужный режим и отправляется на динамики.

СХЕМА – варианты подключения телевизора к ресиверу

Как я упоминал ранее, существует два основных типа подключения звука к телевизору, которые вы будете использовать:

1. Аналоговый (нецифровой) через разъемы RCA или наушники 3,5 мм (1/8″). выходной разъем
2. Выходы цифровых сигналов: оптический выход или коаксиальный (тип RCA) выход

1. Использование преобразователя HDMI (адаптер HDMI в RCA, адаптер HDMI в цифровой)

Аудиоэкстрактор HDMI — это устройство, которое удаляет источник цифрового звука с выхода HDMI или другого устройства и обеспечивает цифровые или аналоговые выходы . Подключите соединение HDMI, после чего вы сможете подключиться практически к любому ресиверу или усилителю без HDMI с совместимыми входами через оптический аудиокабель или разъемы RCA.

Хороший аудио экстрактор стоит всего около 25-50 долларов и может даже поддерживать звук 5.1 для систем домашнего кинотеатра, которые могут иметь эту функцию. Обратите внимание, что кабель HDMI часто продается отдельно, но стоит он всего несколько долларов.

ПРИМЕЧАНИЕ. Хотя подключить кабель RCA несложно, для достижения наилучших результатов (или для получения преимуществ объемного звучания) следует использовать оптический или коаксиальный цифровой разъем.

2. Подключение к цифровым выходным гнездам телевизора

Если ваш телевизор, кабельная приставка или другой источник звука не имеют ARC, второй вариант — подключиться к цифровым выходам, если они предусмотрены. Есть две причины использовать цифровое соединение, если ваш ресивер поддерживает его вместо аналогового:

• Лучшее качество звука
• Если ваш телевизор или другое мультимедийное устройство поддерживает объемный звук, это позволит вам использовать его (в отличие от 2-канального аудиосоединения)

Подойдет как оптическое, так и коаксиальное цифровое соединение, хотя оптический кабель TOSLINK позволяет избежать электрических помех или контуров заземления, поскольку он изолирует электрические соединения заземления. Цифровой оптический кабель стоит всего несколько долларов в Интернете, так что он также доступен!

Следует помнить, что оптоволоконные кабели могут быть повреждены, если их слишком сильно согнуть, поэтому необходимо соблюдать осторожность, чтобы не перегнуть их и не сдавить в ограниченном пространстве.

Это может привести к повреждению внутреннего материала, из-за чего они не смогут должным образом передавать сигнал.

3. Подключение телевизора к ресиверу с помощью аналоговых разъемов

Третий вариант, как правило, очень простой, хотя для получения звука может потребоваться включить аудиовыходы в меню некоторых телевизоров.

Просто подключите любые доступные выходы к вспомогательным входам, входам DVD, CD и т. д. на ресивере. Это отличный бюджетный вариант, потому что вы можете использовать дешевый кабель RCA, который отлично подойдет для хорошего звука.

Совет: некоторые телевизоры имеют разъем для наушников, и в этом случае вы можете использовать переходник с разъема 1/8″ (3,5 мм) на разъем RCA. Затем вы можете подключить любую пару кабелей RCA между телевизором и AV-ресивером.

Примечания по телевизорам с разъемами цифрового выхода (как получить от них разъемы RCA)

Цифро-аналоговые преобразователи принимают цифровой сигнал, который нельзя использовать с активными динамиками или усилителем, и преобразуют цифровой сигнал в стереовыход. Предусмотрены разъемы RCA и/или 3,5 мм (1/8 дюйма для наушников).

Это немного сложнее, потому что вам придется преобразовать цифровой аудиосигнал, а не просто подключить его. Вам нужно будет подобрать преобразователь цифро-RCA. Они стоят около 18-25 долларов и обычно включают в себя небольшой блок питания переменного/постоянного тока.

Некоторые из них включают или не включают кабели, необходимые для подключения к телевизору (многие включают их), поэтому вы можете просто использовать любой доступный вариант: оптический (TOSLINK, оптоволоконный) разъем или коаксиальный цифровой разъем.

Примечание: При использовании AV-ресивера для воспроизведения звука телевизора через динамики ресивера обязательно отключите или выключите громкость внутренних динамиков телевизора, если это возможно. В противном случае динамики телевизора будут конфликтовать с вашими лучшими динамиками, что приведет к плохому и отвлекающему звуку. По возможности используйте только стереодинамики.

Могу ли я слушать телевизор в режиме объемного звучания на ресивере без HDMI?

Короткий ответ: возможно – это зависит от двух вещей:

• Ваш телевизор должен иметь сквозной цифровой выход (совместимый с 5.1). К сожалению, не все телевизоры это умеют.
• Ресивер должен иметь цифровой вход и поддержку объемного звука 5.1.

К сожалению, многие телевизоры обычно «микшируют» (преобразовывают) аудиопоток 5.1 в 2-канальный выходной сигнал. В некоторых случаях в настройках телевизора есть возможность включить полное сквозное соединение 5.1, иногда называемое «LPCM».

Однако гарантии нет, и, к сожалению, производители телевизоров не всегда четко разъясняют это. Как правило, в наши дни вы можете быть довольно уверены в поддержке объемного звучания через HDMI, но это немного серая зона.

В некоторых случаях вам может понадобиться устройство потокового мультимедиа, такое как Amazon Firestick или другое, которое поддерживает вывод объемного звука. Любой ресивер с Dolby Digital или DTS и цифровым входом может работать с ними.

Dolby Pro Logic I/II вариант

Иногда может помочь один наихудший сценарий. Если ваш телевизор не поддерживает 5.1, вы можете использовать функцию Dolby Pro Logic, которую почти все ресиверы с декодированием Dolby Digital обеспечивают в качестве функции обратной совместимости.

Dolby Pro Logic I/II был одним из первых форматов объемного звучания и требовал только 2-канального источника сигнала. Он также может имитировать объемный звук любого 2-канального фильма или музыки, а это означает, что вы можете воспользоваться преимуществами динамиков вашей системы объемного звучания. Это вариант, который стоит попробовать.

Объяснение настройки AV-ресивера | Главный переключатель

Настройка системы домашнего кинотеатра может быть чертовски сложной задачей. Мало того, что вы должны бороться с милями и милями акустических проводов, а также выяснять, где именно вы собираетесь разместить эти проклятые вещи и нужно ли вам сверлить отверстия в потолке, вы также должны запутаться с абсолютным зверем, которым является AV-ресивер. Это бьющееся сердце вашей системы, и даже относительно небольшое устройство, скорее всего, будет довольно мощным, с устрашающим набором портов, тумблеров и переключателей. То, что мы собираемся сделать в этом руководстве, сводится к двум вещам: раскрыть тайны задней панели ресивера, объяснить, что такое все эти порты и соединения, а затем объяснить, как все это подключить на примере установки. Итак, давайте начнем. Мы, кстати, собираемся пропустить порт питания. Мы уверены, что вы сможете понять это самостоятельно.

• Наш испытуемый
• Аудиоразъемы
• Видеоподключения
• Сетевые соединения
• Практический пример
• Три великолепных приемника, которые вы можете купить прямо сейчас
• Разбивка видео

Наш испытуемый

Задняя часть AV (аудио/видео) ресивера находится там, где происходит действие. Даже если тебе разумно au fait с настройкой вещей обязательно будут соединения, с которыми вы совершенно не представляете, как работать. Их предназначение — загадка. Итак, в этом руководстве мы собираемся полностью демистифицировать его. Мы собираемся разобрать каждый порт на задней панели ресивера: что вы подключаете к нему и как вы его используете.

В качестве испытуемого мы будем использовать очень здоровенный ресивер 11.2: Marantz SR7011. У него огромный, пугающий набор соединений на задней панели, и независимо от того, какой ресивер вы на самом деле используете, скорее всего, его порты включены в этот. Хотя мы, вероятно, не будем охватывать все типы соединений, которые так же разнообразны, как и количество самих приемников, мы рассмотрим самые крупные, и вы должны оставить это руководство с достаточными знаниями, чтобы понять, что куда идет и что происходит. из этих странных терминов означают. И когда мы закончим, мы поговорим о практическом примере того, как собрать все это вместе.

Прошу прощения за нумерацию. Хотя мы пытались сгруппировать вещи в некое подобие порядка, случайный характер AV-ресиверов усложняет задачу. Мы постараемся быть максимально прямолинейными.


Аудиоразъемы



1. Разъемы для динамиков

Это буквально то, к чему вы подключаете свои динамики. От каждого динамика идет один кабель, разделенный на две части, который обычно приходится покупать отдельно для динамика. Здесь вы подключите каждую колонку к соответствующей секции, то есть передний левый к переднему левому, центральный к центральному, объемный левый к объемному левому и т. д. Если вам нужна помощь в настройке системы объемного звучания, вы можете проверить это небольшое руководство, которое мы сделали здесь.

Чтобы подсоединить каждый провод, убедитесь, что вы зачистили концы так, чтобы был виден оголенный провод (несколько минут с помощью острого ножа и разделочной доски сделают эту работу – хотя пожалуйста, пожалуйста, будьте осторожны с вашим пальцы , пока вы снимаете изоляцию, и хотя вам, вероятно, не нужно напоминать об этом, НЕ делайте это с чем-либо подключенным). Положительный провод необходимо подключить к положительной клемме (красный), а отрицательный — к отрицательному (черный). То, что вы будете делать, это, по сути, отвинтить разъемы на приемнике, чтобы открыть небольшое отверстие, в которое вы затем вставите оголенный провод, прежде чем снова завинтить его.

Вот и все! Это самые простые разъемы, с которыми нужно иметь дело, поскольку они обычно четко обозначены, и, хотя вставлять провод немного неудобно, фактический процесс должен быть очень простым.

Кроме того, очень важно: ваш саб подключается в другом месте. Для получения этой информации см. 18. Pre Out ниже.


2. Цифровой аудиовход

OK. Допустим, звук, который вы хотите услышать через динамики, на самом деле не исходит от вашей консоли или проигрывателя Blu-ray.

Допустим, он исходит от самого телевизора — скажем, вы использовали интеллектуальную функцию своего телевизора, чтобы подключиться к Netflix или спортивному событию. Это означает, что, по сути, именно ваш телевизор должен будет отправлять звук на ресивер. Но как это сделать?

Ответ содержится в чем-то, что называется ARC (Audio Return Channel). Это функция большинства современных систем HDMI, которая позволяет телевизору отправлять звук обратно на ресивер. Однако иногда телевизор не совместим с ARC. Вам нужно будет проверить детали любой модели, которую вы используете, но если это так, это означает, что вам нужно разбить большие пушки. И под большими пушками мы подразумеваем оптический кабель, который представляет собой особый тип тонкого кабеля с крошечным прозрачным куполом на каждом конце, который в этом случае используется для передачи звука туда и обратно. Это то, что вы будете подключать к аудиопорту телевизора.

Нет оптики? Без проблем. Используйте коаксиальный кабель или коаксиальный кабель, соединив его с коаксиальным выходом на плеере. Коаксиальные кабели имеют один контакт, окруженный металлическим кольцом, и передают цифровой звук.

Секцию цифрового аудиовхода также можно использовать для подключения телеприставки или спутниковой приставки, старого телевизора без разъема HDMI или проигрывателя DVD или Blu-ray. Скорее всего, вам не придется беспокоиться об этой конкретной части приемника. По крайней мере, не начинайте возиться с этим, пока не будете абсолютно уверены, что ваш кабель HDMI / ARC не работает.


3. Антенна AM/FM

Вы ведь знаете, как работает радио? Если вы относитесь к тому типу людей, которые любят слушать разговорное радио через свой абсолютный зверь ресивер объемного звука, то… Ну, во-первых, это хорошо для вас, а во-вторых, здесь вы подключаете антенну. Один придет с вашей системой.

Потяните башню назад, вставьте провод, отпустите, и все готово. Речь идет о самой простой вещи во всей задней части, и все, что вам нужно — и что включает большинство производителей — это антенна. Приступайте к делу.


4. Аудиовход

Если ваш DVD-плеер или что-то еще не поддерживает HDMI, сюда вы подключаете аудио. Как и в случае с проводом динамика, у вас будет два канала, поэтому два соединения, и вам нужно убедиться, что + (красный) и — (черный) подключены к правильным портам.

Обычно для этого используются стандартные кабели RCA. Подключить его должно быть довольно просто, с одной оговоркой. Если у вас есть проигрыватель, вам нужно подключить его к входам Phono; Причина в том, что в нем используется специальный фоно-кабель, и он предназначен для усиления этой конкретной категории электроники.


5. 7.1Ch In

Иногда у вас есть устройство воспроизведения со встроенным объемным звуком. Если это так, вы будете подключать его непосредственно к этой конкретной части панели. 7.1 относится к системе объемного звучания высокого уровня с семью каналами и одним дополнительным.

Это может быть просто фантастикой, если такое устройство, как проигрыватель Blu-ray, предлагает эту функцию, поэтому обязательно используйте ее, если у вас есть такая возможность. Во всех случаях сначала обратитесь к руководству вашего плеера и убедитесь, что он поставляется с правильным набором кабелей, чтобы вы могли подключить все это. Все, что вам нужно сделать, это проложить кабели от специальных выходов на задней панели проигрывателя к секции 7.1-канального входа на ресивере.


6. Pre Out

Некоторым элементам оборудования не требуется усиление. У них есть собственный усилитель, и им не нужно возиться с внешним питанием, большое спасибо.

Если вы все еще хотите подключить их к вашему приемнику, вы должны отправить на них сигнал, используя этот раздел.

Это важно для одной важной вещи: сабвуфера. Большинство сабвуферов имеют собственную мощность, поэтому их необходимо подключать отдельно от остальных динамиков. Почти во всех случаях все, что вам нужно сделать, это подключить их напрямую к порту с надписью «Сабвуфер» с помощью прилагаемого кабеля.

Однако, как и в этом случае, вы можете увидеть там дополнительные соединения. Для чего они? Если вы хотите добавить в свою установку дополнительные динамики и использовать отдельный усилитель (возможно, чтобы воспользоваться преимуществами грубой мощности или особого звукового характера), то вы подключаете их именно здесь. Здесь мы вступаем в серьезную ситуацию, поэтому не беспокойтесь слишком сильно, если вы не используете эти конкретные порты. Для большинства людей подключения сабвуфера будет более чем достаточно.

Видеоподключения

7. HDMI В

Почти все консоли, проигрыватели Blu-ray и DVD в наши дни работают с интерфейсом HDMI (мультимедийный интерфейс высокой четкости), как и большинство телевизоров. Кабель HDMI имеет плоский разъем очень характерной формы, и есть вероятность, что если вы купили телевизор, сделанный за последние десять лет, вы, вероятно, знаете, как он выглядит. К этим портам вы будете подключать свои проигрыватели (консоли, DVD и т. д.), протягивая кабель HDMI от их выходов HDMI к входам на ресивере.

Кстати, не нужно слишком много внимания уделять маркировке каждого из портов. Не стесняйтесь подключать свой Xbox к одному компакт-диску с маркировкой или как-то так. Все входы HDMI одинаковы.


8. Выход HDMI

Проще говоря, здесь вы отправляете видеосигнал с ресивера на телевизор.

Все, что вам нужно сделать с этим, это подключить выход HDMI к порту HDMI на вашем телевизоре, и при условии, что что-то воспроизводится на вашей консоли или проигрывателе Blu-ray, и при условии, что вы выбрали правильный порт HDMI на своем телевизоре. удаленный, вы начнете видеть изображение. Простой!


9. Видео In

Удивительно, но некоторые проигрыватели DVD и Blu-ray до сих пор не используют HDMI. Если это так, они будут использовать видеокабели для подключения к рассматриваемому приемнику, и это то, что вы указали здесь. Видеокабель должен поставляться с этими машинами, если это так, и все, что вам нужно сделать, это подключить его, чтобы получить изображение. Имейте в виду, что вам придется подключать звук отдельно, используя один из портов аудиовхода, упомянутых в этом руководстве, либо цифровой (вверху), либо аналоговый (внизу).

Кстати, приносим свои извинения за то, что не можем точно сказать, как подключить отдельные устройства. Очень многое зависит от их собственных уникальных спецификаций, поэтому мы советуем обратиться к руководству, если вы застряли.


10. Видеовыход

Опять же, это на случай, если на вашем телевизоре нет HDMI – и, раз уж речь зашла об этом, просто купите уже чертов HDTV. Серьезно.

Как и в предыдущем разделе, просто протяните видеокабель от монитора к телевизору. Однако вам нужно будет использовать отдельный кабель для передачи звука.

Некоторые ресиверы поставляются с дополнительными портами, позволяющими подключать несколько мониторов (зона 2 на задней панели Marantz), что всегда удобно.


11. Компонентное видео In

Теперь мы начинаем действительно старую школу.

Проблема с производителями домашних кинотеатров заключается в том, что они должны учитывать все возможности. Они не могут просто предположить, что все их клиенты будут использовать одни и те же соединения и современное оборудование. Отсюда и наличие компонентных видеопортов — технологии, которая для современных домашних развлечений — то же, что пенни фартинг для дорожного велосипеда.

Компонентные видеокабели разделяют сигнал на три отдельных цветовых компонента, поэтому они представляют собой трехголовых монстров. Соединить их достаточно просто — достаточно выровнять цвета. Как и во всех разделах, вам не нужно следовать этикеткам, поэтому не стесняйтесь подключать свой DVD-плеер к слотам с пометкой «Кабель». Просто подключите порты Out вашего плеера к портам In вашего ресивера.

А если серьезно: если у вас есть возможность отказаться от компонентного видео, сделайте это. Это настоящая боль, и HDMI намного лучше. И помните, компонентное видео просто передает видео. Вам нужно будет подключить звук отдельно.


12. Компонентный видеовыход

То же, что и для видеовыхода выше. Здесь вы подключаете телевизор, если используете компонентный видеокабель.

Не используйте компонентный видеокабель. Это не 1990 год.



Сетевые подключения

13. Антенна Bluetooth/WiFi

Еще один очень простой разъем. Если ваш ресивер имеет возможность подключения к вашей домашней сети или потоковой передачи по Bluetooth (как это делает этот Marantz), то именно сюда вы прикрепите антенны, которые поставляются с устройством.

Обычно все, что вам нужно сделать, это вкрутить их, и они начнут работать автоматически, хотя вам придется указать системе, к какой сети подключаться, используя экранное меню.


14. Сеть

Легко. Если ваша беспроводная сеть ненадежна, вы можете использовать ее для прямого подключения к вашему маршруту с помощью кабеля Ethernet. Функциональность будет точно такой же, просто вы будете подключены к сети вместо беспроводной. Кабели Ethernet легко узнаваемы и просты в использовании.


15. Выход постоянного тока

Этот не слишком распространен, но может быть очень полезен.

По сути, он позволяет активировать другое устройство при включении приемника. Лучший пример, который мы можем придумать, — это автоматическое опускание экрана проектора при включении ресивера. Вы соедините их с помощью монофонического кабеля с мини-разъемом, который можно очень дешево купить на Amazon.

Предостережение. Убедитесь, что входное и выходное напряжения на каждом устройстве совпадают. Вы должны быть в состоянии найти их в соответствующих руководствах.


16. Разъем RS-232C

Ура. Сейчас мы говорим.

Вы почти наверняка не будете использовать его, если только вы не занимаетесь серьезными сборками домашних кинотеатров — в этом случае вся эта статья, вероятно, совершенно бесполезна для вас. Это один из немногих портов на задней панели ресивера, который не передает аудио или видео. Вместо этого вы используете многоконтактный фиксирующий кабель для подключения таких устройств, как ПК, или внешние сенсорные панели для управления действиями на экране.

Это означает, что вы также можете автоматизировать систему, например, включать и выключать ее в определенное время. Опять же, это не то, с чем большинству людей нужно будет возиться, но хорошо знать, что это такое, несмотря ни на что.


17. ИК-мигалка In

О, так вам не нравится существующий пульт для вашего ресивера? Что ж, этот порт позволяет использовать более качественный. Купив что-то, известное как ИК-флэшер (или бластер), вы можете подключить его к этому конкретному порту и управлять приемником с помощью пульта дистанционного управления по вашему выбору.

Это не слишком распространено, особенно на более дешевых моделях, и вы действительно должны быть очень требовательны к своему домашнему кинотеатру, чтобы дойти до таких пределов. Но если вы решите это сделать, по крайней мере, это очень просто в эксплуатации.


18. Сигнал GND

Это для проигрывателей. Не вдаваясь в подробности, проигрыватель без собственного предусилителя должен быть электрически заземлен, иначе вы рискуете получить неприятный гудящий звук. Вы соедините их с помощью заземляющего провода. Просто, понятно, и как только это будет сделано, вы можете забыть об этом.


19. Вход/выход дистанционного управления

Допустим, по какой-то причине вам нужно спрятать приемник в шкафу или в таком месте, где вы не сможете легко к нему добраться. Если это так, то вы не сможете управлять им с помощью пульта дистанционного управления. Этот порт исправляет это, позволяя вам подключить внешний приемник, который может обмениваться данными с вашим пультом. В этом случае вы будете подключать внешний ресивер к входному порту.

Так для чего порт Out? Что ж, если вы используете другое устройство, например проигрыватель компакт-дисков, и хотите управлять ресивером через него, то для этого вы его и используете. Опять же, это порт для очень специфических обстоятельств, и он не будет использоваться всеми. Тем не менее, хорошо, что есть.


Крепления сзади нашего Marantz | Главный переключатель

Практический пример

Будем откровенны: очень, очень трудно охватить все возможные варианты, когда речь идет о подключении системы домашнего кинотеатра. Мы потратили много времени, возясь с графикой Photoshop и установочными фотографиями, пытаясь объяснить, как лучше всего может быть подключена система. В конце концов, мы предпочли простоту всему остальному. Подключить систему и сделать все правильно может быть огромной головной болью, поэтому мы решили сделать все как можно проще, с несколькими простыми советами и набором компонентов, которые, как мы думаем, у большинства людей либо есть, либо есть что-то похожее. к.

Вот что мы запускаем:


• Ресивер Marantz SR7011
• Пара колонок SVS Ultra Tower
• Набор динамиков объемного звучания Yamaha YHT 1810 5. 1 (не очень хорошо, но это был самый близкий из тех, что у нас были под рукой, и его более чем достаточно для наших целей)
• Сабвуфер Martin Logan Dynamo
• PlayStation 4 для работы с Netflix и играми
• Старый телевизор Phillips 39PFL57


И наши кабели:



• Два кабеля HDMI
• Моток провода динамика
• Кабель RCA


Мы собираемся все это соединить. Давайте сначала сделаем пару хозяйственных битов.

Ресиверы нагреваются. Вам нужно оставить вокруг них немного места, чтобы обеспечить достаточную вентиляцию. Если вам нужно поставить их в шкаф, убедитесь, что пространство вокруг них свободно.

Убедитесь, что у вас есть все правильные кабели . Это включает в себя провод динамика — и когда дело доходит до провода динамика, есть две вещи, которые вы можете сделать, чтобы облегчить себе жизнь. Всегда оставляйте себе несколько дополнительных метров, а затем делайте разрез, когда вы абсолютно уверены, где вы собираетесь разместить конкретный динамик, и маркируйте каждый кабель. Не только положительные и отрицательные линии (мы используем черный маркер с каждой стороны, чтобы обозначить отрицательный провод), но и то, что ведет каждый кабель (левый передний, правый передний, сабвуфер и т. д.). Поверьте нам: это сделает вашу жизнь намного проще.

Не беспокойтесь — в отличие от (потрясающих, кстати) SVS Ultras, у большинства динамиков есть только два зажима | Главный переключатель

Итак: применяя то, что мы знаем из вышеприведенной поломки задней части ствольной коробки, применим это к боевым условиям.

PlayStation и телевизор проще всего . Вы протягиваете кабель HDMI с задней панели консоли к порту HDMI In на ресивере — подойдет любой, хотя у Marantz есть специальный порт с надписью Game. Затем вы собираетесь подключить еще один кабель HDMI от порта HDMI с маркировкой Monitor1 ARC к задней панели телевизора.

Звук рядом . Каждая колонка, за исключением сабвуфера, будет подключена к клеммным колодкам одним проводом, разделенным на обоих концах. Красный соединяется с красным, а черный с черным. Обозначение должно быть самоочевидным — мы подключаем два напольных динамика к передней левой и передней правой стойкам, центральный динамик — к центральной стойке и так далее.

Хорошо: вы подключены. Осталось только одно — подключить сабвуфер . Нам не нужно подавать питание на сабвуфер, так как у него есть собственный усилитель. Все, что нам нужно сделать, это отправить на него аудиосигнал, что мы и делаем, подключая кабель RCA как к сабвуферу, так и к выделенным портам Sub Out в секции Pre Out.

Что касается связи, то все! Очевидно, что все может быть намного сложнее — мы даже не коснулись таких вещей, как многозонные настройки или добавление других усилителей в микс. Но, как правило, это поможет вам начать.

Последнее, что вам нужно сделать, это откалибровать систему . Marantz на самом деле включает в себя фантастическую настройку калибровки помещения с включенным микрофоном, но даже если ваш ресивер не предлагает этого, он должен предлагать относительно полное экранное меню, которое позволяет вам настраивать такие параметры, как кроссовер сабвуфера и количество и размер ваших динамиков, чтобы оптимизировать звук.
