двухканальное ZigBee-реле / Комфортная жизнь / iXBT Live

Здравствуйте друзья

Продолжаем изучать многообразие устройств для умного дома экосистемы Xiaomi, и сегодня мы поговорим о довольно примечательном устройстве — двухканальном реле управления электропитанием. Примечательность его заключается в первую очередь в том, что оно имеет возможность интеграции совместно с обычным, классическим выключателем, давая возможность не отказываться от привычного, независимого способа управления и получать при этом все преимущества умного дома.

Где купить?
  • Banggood -  цена на момент обзора $29.99
  • Aliexpress — цена на момент обзора $21.41 — обозреваемый гаджет куплен тут, быстро отправили.
Поставка

Все традиционно для китайских версий ZigBee устройств. Минималистичная белая коробочка с схематичным изображением датчика и надписью на китайском.  На задней стороне — логотип Aqara и перечень основных технических характеристик. На них остановимся подробнее.

Параметры
  • Интерфейс управления — ZigBee
  • Максимальная мощность нагрузки — 2500 Вт, но не более 10 А
  • Размер — 49,3 * 46 * 24
  • Каналов управления — 2
  • Внешняя антенна для улучшения качества приема
Что в коробке

Хотя коробка немного помялась в дороге, само устройство приехало в полной целости и сохранности.

В комплекте — реле, которое выполнено в форме белого прямоугольника, с восемью винтовыми контактами на одной стороне и внешней Zigbee антенне — с другой стороны.

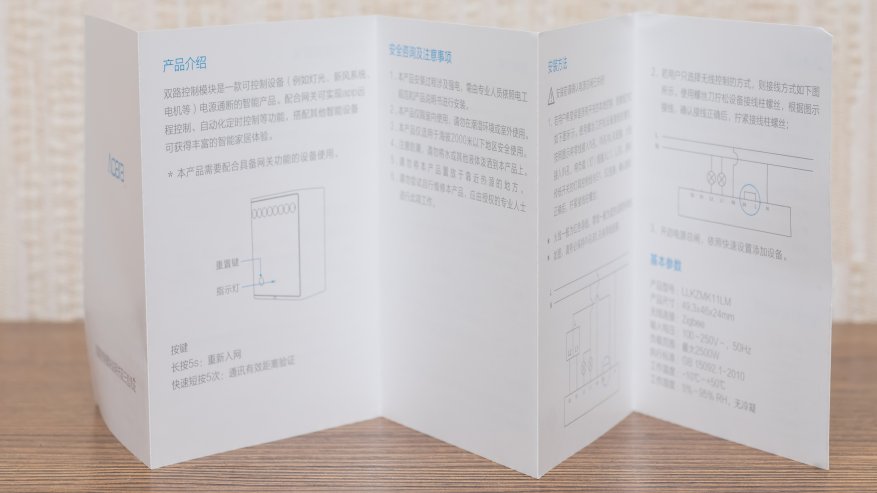

Кроме него в коробке нашлась еще и инструкция. Она написана только на китайском языке, но откладывать ее в сторону нельзя. В ней есть две возможные схемы подключения реле, про которые я расскажу дальше.

Конструкция

На верхней стороне реле, находится кнопка сопряжения, индикатор активности, предупреждающая надпись о максимальной нагрузке и 8 винтов для контактов.

С торца корпуса — собственно сами 8 контактов и поясняющие подписи к ним. Слева направо —

Подключение нулевой линии, замкнутые контакты L и IN, подключение входящей фазы, два управляющих контакта с фазой для нагрузки и два контакта для подключения физического выключателя.

Позволю себе некоторое замечание — забегая вперед, скажу что при обеих схемах подключения, контакты L и IN — замкнуты, перемычка не убирается. Мне кажется что можно было бы применить какой-то более надежный способ чем внешняя перемычка.  Соединить их внутри корпуса, не выводя наружу отдельный провод. Тем более что для внешнего подключения нужен только 1 контакт, второй и так с ним замкнут.

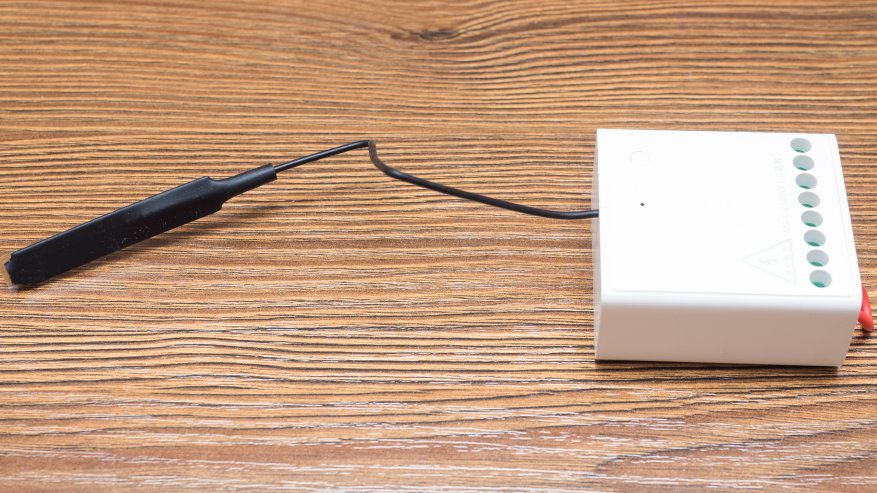

С противоположного торца — выходит провод внешней ZigBee антенны, что позволяет применять внутреннюю установку для реле. Тут же продублированы параметры устройства.

Размеры

Я упомянул о размерах в параметрах устройства, но думаю что наглядное сравнение будет лучше. Лично мне, по фото, реле казалось более массивным. На самом же деле, оно имеет такую же длину как спичечный коробок, но чуть шире и выше его. Такой размер, удобная форма и наличие внешней антенны здорово облегчит внутренний монтаж устройства.



Сравнительно с стандартным подрозетником. Просто так установить в него реле — не получится, немного не совпадает по габаритам. Но при этом, насколько я могу судить, если необходима внутренняя установка — то если извлечь из стены, или немного расточить по углам подрозетник — реле войдет туда нормально.


MiHome

Для подключения устройства, нужно присоединить нулевую линию к первому разъему — N и фазу к четвертому — IN. Далее можно воспользоваться или моей инструкцией по прямому подключению Zigbee устройств к шлюзу, или используя мастер подключения Mihome.

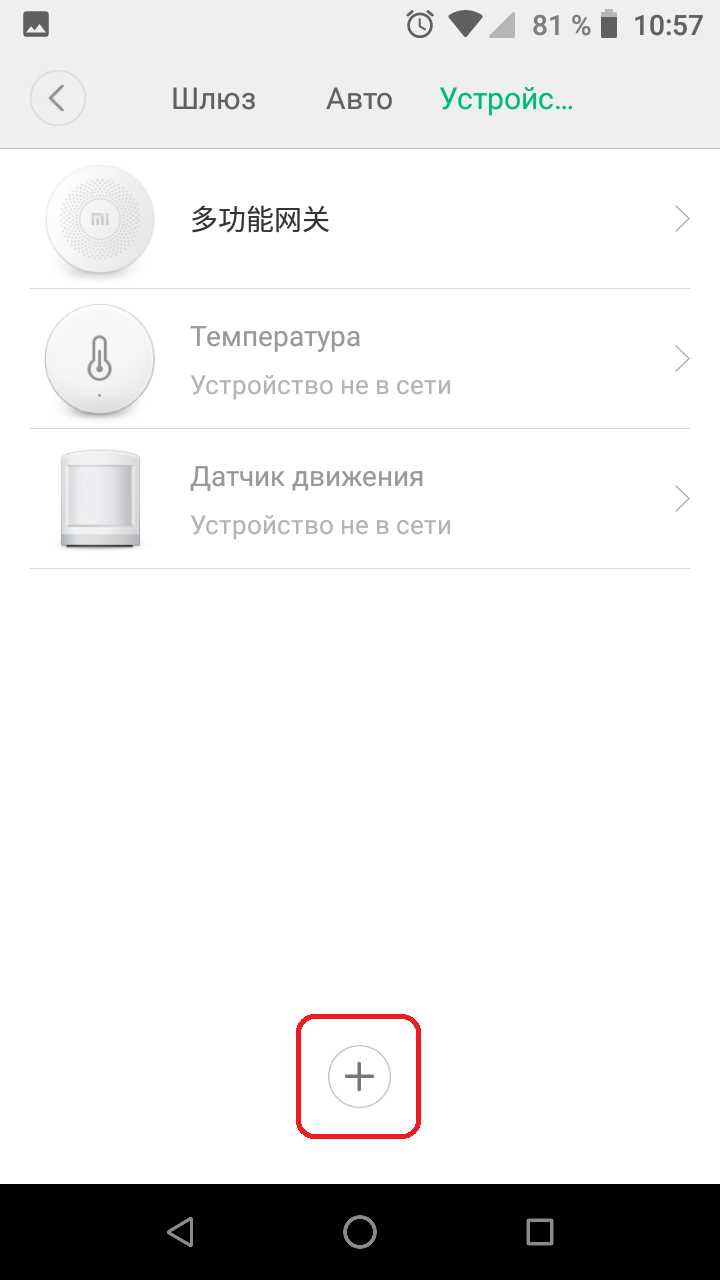

Для этого в плагине шлюза, переходим на вкладку Device внизу нажимаем Add Child Device и в открывшемся перечне выбираем беспроводное реле.

Далее необходимо нажать кнопку на реле на 5 секунд, пока не начнется мерцание светодиода. Через несколько секунд шлюз сообщит об успешном соединении с устройствов. После этого откроется первый шаг настройки — выбор местоположения.

Второй шаг — это имя устройства, по желанию, можно на русском и третий, заключительный шаг — сообщающий о том, что устройство добавлено в систему. Новое устройство появится в перечне устройств шлюза и общем списке Mihome

Реле имеет собственный плагин, который почти идентичен плагину двухклавишного выключателя с нулевой линией. На основном экране расположены кнопки управления каждым из каналов. Имеются счетчики дневного, месячного и текущего энергопотребления. Потребление суммарное по обоим каналам.

Кликом на счетчики открываются окна с графиками, так же аналогично розеткам и выключателям с нулем — в разрезах дня, недели и месяца.

В меню настройки устройства имеется одна опция — interlock. Несмотря на многочисленные попытки я не смог ее активировать — получал сообщение об ошибке связи. Предполагаю что блокировка кнопки на реле. В меню автоматизаций доступно 6 действий — каждый канал может включаться, выключаться и переключаться. В основном меню — переименование, смена локации, добавление ярлыка на рабочий стол.

Схема 1

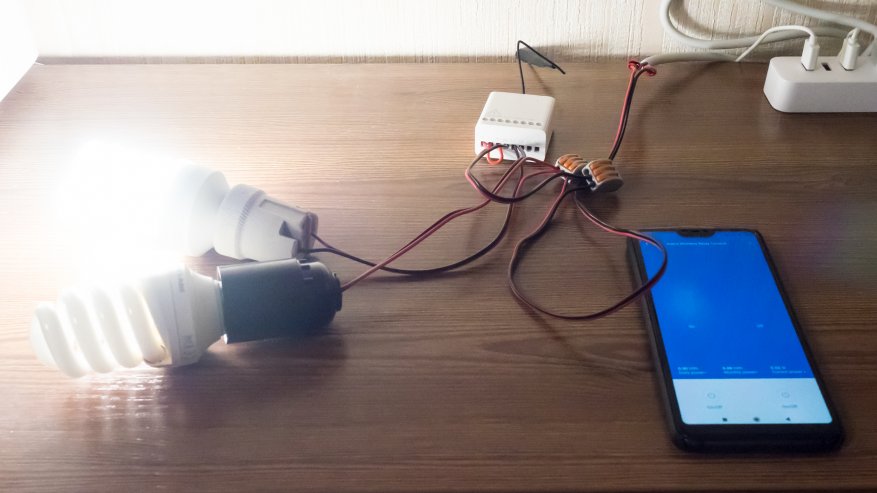

Тестирование начнем с первой схемы подключения, более простой, предполагающей использование только инфраструктуры умного дома. Участвуют две нагрузки и реле.

В режиме реального времени, все описываемые кейсы тестирования можно посмотреть в видео версии обзора!

Нажатие на кнопку, которая находится на корпусе, приводит к переключениею реле. Если оба реле выключены — они включатся

Если одно реле включено, другое выключено — то они поменяют свой статус. Переключение происходит с хорошо слышным щелчком. При управление с плагина, либо через автоматизации MiHome — работает с небольшим тайм лагом, который зависит от качества интернет соединения. Управление раздельное — каждым каналом.



При отключении внешнего питания и его восстановлении, реле включается в том состоянии в котором выключилось, но почти сразу отключает питание если оно было включено.

Схема 2

Вторая схема работает с физическим двухкнопочным выключателем. Подключение питания и нагрузки такое же. Входная клемма выключателя соединяется с замкнутыми контактами реле, а две выхода — с контактами S1 и S2.

При такой схеме подключения, физический выключатель управляет обоими каналам реле. При этом нет зависимости ни от системы управления ни от наличия интернет. Реакция — моментальная.

При этом функциональность плагина — полностью сохранена. Управления работает, энергопотребление считается, статус отображается. Схема работы полностью аналогична проходным выключателям, только тут — один выключатель физический, второй — логический.

Home Assistant

На дату создания обзора, в системе Home Assistant реле пока не работает, журнал системы отображает запись о необходимости обновления прошивки шлюза.

Видео версия

Вывод

Хотя на первый взгляд — это устройство аналог двухклавишного выключателя с нулевой линией, но в другом корпусе, в действительности это совсем другой тип гаджета. Я говорю о, так сказать, мягкой интеграции системы умного дома. При использовании второй схемы подключения — у вас остается возможность чисто физического управления, без зависимостей от работы системы управления. Но при этом, реле позволяет применять все, без исключения, функции логического управления — удаленный контроль, энергомониторинг, работа в автоматизациях с любой инфраструктурой  экосистемы.

Обзор двухканального Zigbee реле с контролем энергопотребления Xiaomi Aqara Wireless Relay LLKZMK11LM

Рассмотрим реле изнутри, подключим к Mihome и Home Assistant
Для пользователей mysku продавец дарит скидку!
При заказе товара напишите продавцу, что вы пришли с mysku, подождите пока он изменит цену и оплатите! Цена со скидкой $21.59!

Так же, если вы подпишитесь на магазин и оставите положительный отзыв о товаре, вы можете попросить у продавца дополнительную скидку!


Поставляется реле в уже привычной по другим продуктам Xiaomi минималистичной белой коробке с изображением самого продукта и техническими данными.

Что в коробке


В комплекте само реле и инструкция на китайском

В инструкции есть 2 схемы подключения: с использованием обычных выключателей и без них

Внешний вид и характеристики реле


Реле выполнено в форме прямоугольника. Пластик белый, матовый.

Размеры 49,3х46х24 мм

Реле помещается в глубокий подрозетник.

В нижней части находятся контакты для подключения:

Контакты подписаны. Между L и IN стоит перемычка

В верхней части находятся Zigbee антенна и маркировка производителя с указанием рабочих температур и максимально допустимой нагрузки.

Диапазон температур:-10 ℃ ~ + 50 ℃
Максимальная нагрузка: 10А/2500 Вт

Zigbee антенна довольно внушительного размера, с обратной стороны уже приклеен двусторонний скотч

При нажатии кнопки на корпусе реле происходит переключение статусов реле. Если было включено — выключится, и наоборот. Переключаются оба канала одновременно.

Что внутри


Верхняя крышка, на которой расположены кнопка и светодиод, легко вскрывается с помощью плоской отвертки.

Сами реле — от Panasonic по 16А каждое

Рядом расположен модуль с чипом JNS169 и антенной. Антенна съемная, можно в любой момент заменить на более дальнобойную, если вы планируете установить реле, например, на улице.



Подключение нагрузки


Есть 2 схемы подключения: с физическими выключателями и без.


Для простоты и наглядности обвел схемы цветными линиями.

При подключении по схеме без выключателей все просто: N это ноль, IN это фаза
L1 и L2 это 1 и 2 канал нагрузки, управляемые первым и вторым реле по линии нуля

При подключении по схеме с выключателями, все практически то же самое, только к клеммам S1 и S2 подключаются выключатели по линии фазы

Подключение к MiHome


Для подключения реле нужно присоединить нулевую линию к разъему N и фазу к IN. Перемычку не убираем

Заходим в приложение MiHome, переходим на вкладку Устройства шлюза и нажимаем + внизу. Далее находим наше реле и нажимаем на него


После нажимаем кнопку на реле и держим 5 секунд, пока не замигает светодиод. Через несколько секунд реле подключится к шлюзу и будет доступно для управления

В окне управления расположены 2 кнопки, на каждый канал. Внизу расположены счетчики: дневное, месячное и текущее энергопотребление на оба канала. Каждый канал по отдельности не измеряется.

Если нажать на счетчик электроэнергии, откроется график.

В дополнительных настройках реле доступна опция interlock, которая не даст обоим каналам реле быть в одном положении — если один канал выключен, то второй включен. И при выключении одного будет включаться другой.

Подключение к Home Assistant


Для управления через Home Assistnat нам нужен zigbee стик CC2531 (или CC2530) и дополнение zigbee2mqtt.

Включаем режим сопряжения

Далее жмем кнопку на корпусе реле в течение 5 секунд. Светодиод на реле должен замигать, как и в случае подключения к MiHome. Теперь смотрим лог:

После заходим в Настройки > Интеграции > MQTT и находим там карточку нашего реле:


И можно управлять двумя каналами, а так же мониторить энергопотребление. В Home Assistant можно вывести его в отдельный счетчик и настроить как душе угодно — ежедневное, еженедельное, ежемесячное. С графиками и без.

На видео ниже, для наглядности, показан процесс управления этим реле через Home Assistant и через обычный выключатель.

Как видно, статус меняется молниеносно. Мы всегда будем знать состояние управляемой линии — включена или выключена.

А на этом видео видна скорость отображения энергопотребления:

Я включал 10 ваттную лампочку. Данные начинают передаваться где-то через секунду после включения нагрузки.

Заключение


Если вы начинаете делать свой дом чуточку умнее, или хотите настроить разного рода автоматизации, то это реле отлично подойдет. Нет необходимости запихивать в каждый подрозетник по wifi, так как управление по Zigbee. Подключение к различным хабам умного дома — будь то сам Xiaomi Gateway со своим MiHome или всеядный Home Assistant.
Производитель устройства — именитый бренд. Производитель самих реле внутри — так же именитый бренд. Нет причин сомневаться в качестве используемых материалов. Да и возможность использовать любые Ваши выключатели. Для меня, например, это очень важно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Управление светом на ZigBee / Habr

Привет друзья! Сегодня хочу рассказать Вам об одной интересной разработке системы дистанционного управления освещением.

Современный дом представляет из себя огромное количество проводов чтобы хоть как то уменьшить и упорядочить их количество на помощь приходит радио. В действительности такая система не новинка но в условиях ограниченности бюджета полностью оправдала себя.

Забегая вперед, хочу сразу показать функциональную схему системы управления.


Рис. 1

Кого заинтересовало прошу под кат.

Логичный вопрос зачем все это нужно? Применение беспроводной системы управления светом дает:

  • Уменьшение количества проводов идущих от каждого выключателя к распределительной коробке в комнате.
  • Возможность реализации проходных выключателей.
  • Гибкость управления любыми нагрузками с любого выключателя а также применение нормально замкнутых нормально разомкнутых кнопок.
  • Возможность реализации любых временных выдержек на срабатывание вкл/выкл.

Техническое задание, в начале было просто на словах и выглядело весьма мутно и непонятно. Смысл в том что в двухэтажном коттедже площадью 208м.кв необходимо управлять вкл/выкл внутреннего освещения, система должна питаться от 220в коммутировать 21-23шт. нагрузки (ламп) мощностью не более 200Вт. В момент первого осмотра объекта все выглядело вот так


Рис. 2. Основная часть коммуникаций проложена в полу затем это все заливается бетонной стяжкой


Рис. 3. Место для установки распределительного шкафа на втором этаже

Настоятельной рекомендацией было использовать как можно меньше проводов. В идеале только те, что уже проложены в полу, стенах и потолке, они идут от места установки распределительного щита к каждой лампочке. По электромагнитной совместимости всяких устройств в доме, не рекомендовалось использовать обычный wi-fi т.к. таких устройств бесчисленное множество и у заказчика на этот счет есть пунктик в голове, что устройства в доме начнут жить своей жизнью и включенная мульиварка, будет влиять на свет в ванной или туалете. Первое что сделал, набросал структурную схему, как я себе представляю решение этой задачи. На рис_4 этот вариант.


Рис. 4. Функциональная схема управления освещением.

За основу был взят радио модуль СС2530 компании Texas Instruments который поддерживает технологию ZiegBee и довольно просто программируется на С++ с помощь IAR-studio 5.5. Непосредственно коммутирование нагрузок выполняется с помощью релейных модулей WB-MR6 (wirenboard)я выбрал этот элемент, потому что в компактном корпусе на din-рейке, установлено шесть реле с не зависимыми каналами управление на 16А учтены все особенности коммутирования силовых нагрузок общего назначения в т.ч. с большими пусковыми токами: управление светодиодными светильниками, лампами накаливания, импульсными блоками питания. Плюс каждый контакт реле защищен от перенапряжения варистором. Таких модулей необходимо было установить шесть штук, чтобы спокойно управлять заданным количеством нагрузок. Все WB-MR6 соединяются по интерфейсу ModBus в единую сеть. У каждого релейного модуля устанавливается адрес, соответствующий схеме подключения и вся эта система с входными колодками, предохранителями, защитными автоматами довольно плотно монтируется в два распределительных шкафа ЩМП2-1 500х400х150. Для компактного размещения входных 46 кабелей 3х1.5 (одножильный медный) пришлось изменить традиционное положение din-реек на вертикальное.


Рис. 5. Распределительный щит с размещением устройств управления освещением.

Нужно отметить что невероятно полезной функцией WB-MR6, оказалась возможность управления релейными выходами с помощь простого подключения нормально разомкнутых кнопок к нижней клеммой колодке, для временной схемы подключения это то что нужно. Т.К. управление по ModBus появилось месяцев через пять, после сборки и установки распределительных щитов. За это время полностью были проверены и пронумерованы все кабели идущие к каждой нагрузке. И составлена подробная схема переключения, с логикой управления выключатель — лампочка на рис_6.


Рис. 6. Схема управления освещением и размещения нагрузок и модулей опроса.

По модулям опроса могу сказать следующее, функциональная схема приведенная на рис_7, оказалась вполне работоспособной. Переделывать ничего практически не пришлось, радиочастотный модуль сс2530 позволяет назначать любые входы на любые выходы. Единственным исключением является UART (pin20-Tx, pin21-Rx) Большая часть из перечня элементов покупалась на «али» Печатные платы заказывались в «резоните» Паял все двадцать штук руками, да это тяжело, по времени заняло неделю, не все сразу получилось как нужно. Зато приобретен бесценный опыт монтажа SMD компонентов.


Рис. 7. Функциональная схема модуля опроса кнопок

Процесс отладки системы и приведения её в полностью работоспособное состояние занял чуть больше трех месяцев. Первыми шагами после сборки плат рис_8, проверки по питанию и подключению к программатору, было написание программы опроса кнопок и формирование команд управления для релейных модулей WB-MR6 по шине ModBus.


Рис. 8. Модуль опроса кнопок

Это получилось довольно быстро и просто. К одному релейному модулю по RS485 подключен один модуль опроса кнопок пока без сетевого интерфейса. Сразу удалось применить полученный успех на объекте рис_9, витая пара UTP, от кнопок расположенных в спальне, была проложена заранее. С креплением модулей особо мудрить не стал, самоклеящиеся площадки и пластиковые хомуты помогают очень.


Рис. 9. Крепление модулей опроса кнопок.

Далее программно добавил, адрес каждому модулю, который задавался с помощью dip-переключателя и соответствующую ему карту переключения режим работы мастер/слейв и передачу команд по радио. Шаг в перёд, был серьезный и поэтому сложностей по отладке оказалось много. Самая серьёзная это передача информации о нажатой кнопке в мастер модуль, подключенный к шине Modbus как только был задействован zig-bee протокол передачи данных все оказалось в разы сложнее. Для тех кто дочитал до сюда, могу сказать что проблема была в том что таймеры в ядре процессора работают непредсказуемо, точнее говоря в IAR компиляторе, нужно постоянно указывать его настройки при вызове процедуры отсчета времени. Для поиска пути решения этой проблемы были добавлены функции мониторинга и контроля данных пересылаемых по радио. Контроль нажатия кнопки в сервисном режиме, моментально отображался в hyper-terminal компьютера, который подключен через адаптер RS485-USB к модулю опроса. Еще одна серьезная проблема организации сети управления освещением заключалась в недостаточном радиусе действия радио интерфейса. Более ли менее, уверенно все переключалось только в пределах стола, на котором был собран макет. Это следствие особенности энерго-сберегающего режима СС2530, у него по дефолту включена функция уменьшения мощности излучения, после образования линка, зачем так сделано не знаю, но это было выяснено через jtag в режиме пошаговой отладки. После выключения этого режима сеть стала работать в пределах только одного этажа в коттедже, фактически команды на вкл/выкл света обрабатывались сервером, только от модулей опроса находящихся в радиусе 12-14м. При условии что не было стен. Для решения этой проблемы был выбран путь замены модуля СС2530 с планарной антенной, на модуль с внешней антенной (c разъемом IPEX), тем более что очень удачно удалось купить три модуля в варианте исполнения E18-MSI-IPX плюс антенну и кабель в одном из Питерских интернет магазинов. Все это быстро было припаяно, изготовлены уголки для крепления антенн и прикручено к переходным пластинам Рис_10.


Рис. 10. Применение внешней антенны

Результат такого обгрейда меня весьма озадачил – потому что дальность ни сколько не изменилась, я бы даже сказал что слегка уменьшилась. Выход из этой ситуации я стал искать в оптимизации алгоритмов работы программы, начальных настройках СС2530 пришлось перечитать вагон даташитов и форумов по этой теме. Цель была в том чтобы заставить каждый модуль, находящийся в сети работать ретранслятором, тем более что такая функция включена по умолчанию и поддерживается любым устройством работающим по протоколу Zig-Bee. Но в моём случае это было не очевидно. В итоге я принял решение ввести в систему дополнительный модуль, у которого была бы уникальная прошивка активирующаяся поднятием только pin_6 на dip-переключателе. Он должен был, находился на потолке первого этажа и просто транслировать принятые команды, т.е. быть усилителем сигнала.

Скажу сразу, это было тупиковое направление. Но в ходе реализации этой идеи я чисто случайно померил параметры «черной» антенны, которую мне продали в интернет магазине вместе с СС2530 и кабелем. Анализатор цепей показал КСВ 1.9 на частоте 2.4ГГц – комментарии излишни, нужно делать свою антенну. Запрос в поисковую систему сразу выдаёт правильный ответ, антенна «Клевер» и подробная инструкция по изготовлению.


Рис. 11. Антенна и приспособление для её изготовления.

Буквально за вечер я сделал три штуки этих антенн, проверил их КСВ не хуже 1.2. Не могу сказать про остальные характеристики, диаграмму направленности и усиление. Но факт в том, что дальность уверенного приема и отправки команд возросла в два раза. Рис_12


Рис. 12. Измерение параметров антенны

В итоге удалось добиться нормального приема сигнала сервера на всех 12-ти модулях опроса установленных в коттедже. Т.о. требование ТЗ полостью выполнено по времени я практически уложился в поставленные сроки. Заказчик доволен.

Xiaomi Aqara wireless relay - обзор реле

Устройство можно добавить как в приложение Mi Home, так и в Aqara Home с последующей интеграцией в умный дом Apple HomeKit. Рассмотрим оба варианта.

Самостоятельно реле работать не может, для подключения будем использовать шлюз Aqara Hub. В Mi home заходим в плагин управления, добавление дочернего устройства. Находим Aqara Wireless Relay Controller, нам предложат зажать кнопку на устройстве на 5 секунд:

Подключение Aqara relay в Mi Home

После этого устройство должно добавиться к вашему аккаунту. Если это не произошло, можно пойти по обходному пути, минуя приложение. Для этого 3 раза подряд нажимаем кнопку на шлюзе (он переводится в режим подключения дочерних устройств) и зажимаем кнопку на реле, после чего подключение должно произойти автоматически.

Зайдем в плагин управления:

Плагин управления

Из него мы можем удаленно управлять состоянием каждого из 2 реле и смотреть их энергопотребление в виде графика (считается общее потребление обоих каналов):

График энергопотребления реле Aqara

Это без учета самого реле, но я замерил его энергопотребление в режиме ожидания, при помощи этой розетки, потребление 0 с редким появлением активности на 0,27 Вт (спасибо ZigBee протоколу):

Энергопотребление самого реле

В дополнительных настройках есть активация режима Interlock, если его активировать, каналы реле не смогут быть одновременно активны.

Включение режима Интерлок

Включим первый канал, теперь, если включить второй - первый выключится и наоборот. С включением этого режима были проблемы, постоянно выпадали ошибки "request time out" и "params error":

Ошибки режима Интерлок

Смена сетей, подключение шлюза к мобильному интернету - ничего не помогло. Но в один момент стало работать корректно, предположительно, подержал реле включенным под нагрузкой.

Разумеется, реле участвует в сценариях автоматизации. Правда, только как управляемое устройство. Доступны следующие действия:

Настройка сценариев умного дома

Думаю, тут все понятно без объяснений. Давайте теперь посмотрим, как выглядит реле в приложении Aqara Home.

Интерфейс реле Aqara Home

Все аналогично MiHome, правда нет возможности включения режима Интерлок. Но тут можно выкрутиться сценариями, поскольку в Aqara Home управляемые устройства могут выступать инициаторами сценария. Эти 2 сцены полностью заменяют режим Interlock:

Функция Interlock в приложении Aqara Home

Ну и действия сценариев, левый скриншот - действия, которые запускает реле, правый - действия выполняемые:

Действия в сценариях Aqara Home Relay

Когда же такую возможность добавят в Mi Home... Есть и другие плюшки, например доступен просмотр версии прошивки, уровень ZigBee сигнала (как я понял, реле выступает как ретранслятор ZigBee сигнала, тем самым увеличивая его дальность.) и т.д.

Дополнительная информация Aqara

Можно использовать устройство в Apple HomeKit. Касательно интеграции с Яндекс, к сожалению, на данный момент, Алиса его не видит.

Xiaomi Aqara Switch переделываем с ZigBee на Z-Wave / Habr

Решил попробовать интегрировать в свою домашнюю Z-Wave автоматизацию ZigBee выключатели. Для экспериментов приобрел недорогой ZigBee выключатель на батарейках Xiaomi Aqara Smart Switch. Выглядит красиво, пластик высочайшего качества, очень приятный, клавиша выключателя с пружинным механизмом, что дает полный тактильный фидбэк.

Выключатель планировал использовать в следующих сценариях:

  • при одинарном нажатии включать/выключать ночник
  • при долгом удержании диммировать ночник
  • при двойном нажатии включать/выключать LED подсветку

Но тестирование показало, что Xiaomi Aqara Smart Switch реагирует только на одинарное нажатие. А когда я попробовал подиммировать и подержал клавишу 5 секунд, то он сбросился на заводские настройки. В таком виде Aqara Smart Switch для меня оказался бесполезным и я решил в его корпусе сделать Z-Wave выключатель со всеми нужными мне функциями.

Основу Z-Wave выключателя составляет Z-Uno Module — маленькая плата на которой, только Z-Wave чип и память, программируется из среды Arduino по USB. Модуль при размере 25х15х1.9 мм предоставляет доступ ко всем пинам Z-Wave чипа. На модуле есть U.FL разъем для подключения антенны, либо можно просто припаять провод 86 мм. Это та же Z-Uno только для производителей устройств.

Я за последнее время сделал несколько разных Z-Wave выключателей, все ищу идеальное решение:

  1. Разработка сенсорного Z-Wave выключателя на аккумуляторе со светящимися кнопками
  2. Выключатель Gira + Z-Wave. 4-кнопочный радио выключатель на базе Z-Uno
  3. Сенсорный радио выключатель на батарейках. Livolo + Z-Uno
  4. Переделка кнопочного радио выключателя в сенсорный

Разработка платы выключателя не заняла много времени. Но по ходу работ пришлось решить несколько задач.

Изначально я изготовил тестовую плату из текстолита 1.6 мм, припаяв на нее Z-Uno высотой 1.9 мм, выяснилось, что конструкция не проходит по высоте, пришлось использовать текстолит 1 мм, такой же как и на оригинальной Xiaomi плате.

Самому изготовить крепеж для батарейки CR2032 оказалось проблематично, поэтому снял с оригинальной платы, и еще использовал танталовый конденсатор 220mF с оригинальной платы.
У Xiaomi также есть версия с двумя кнопками, поэтому я сделал универсальную плату. Компонентов для пайки у меня получилось гораздо меньше, чем у Xiaomi, вся обвязка Z-Wave чипа уже есть на модуле. По опыту, кнопки припаиваю без флюса, чтобы потом не мыть, иначе после промывки платы кнопки быстро перестают работать.

Изготовление плат заказывал в seeedstudio, вышло 1000р с доставкой за 10 шт., качеством как обычно очень доволен, цвет — черный глянец.

Схемотехника, как из первого урока по Arduino — пара кнопок и светодиодов.

Для Z-Uno есть удобная библиотека для работы с кнопками, поддерживаются короткие нажатия, долгие и двойные клики. Тройной клик это системная комбинация, используется для добавления устройства в Z-Wave контроллер и отправки информационного пакета.

При нажатии любой кнопки, через диоды на INT 18 замыкается земля и Z-Uno просыпается, далее идет опрос состояния кнопок.

Скетч заливается по USB, для этого на обратной стороне платы я предусмотрел точки GND, 3V, DM, DP. Дополнительно нужна кнопка RESET, чтобы переводить Z-Uno в режим программирования. Отладку можно вести по UART, их у Z-Uno 2, оба железные.

Как я и планировал, реализовал 3 сценария управления устройствами, настройка производится с помощью Z-Wave контроллера RaZberry. Есть 4 группы ассоциации. Первая группа для отправки контроллеру заряда батарейки. Вторая группа для устройств управляемых только короткими нажатиями, т.е. можно только включить/выключить. Третья группа для диммируемых устройств, у меня в ней ночник. Четвертая группа для устройств управляемых двойными кликами, в нее я помещу LED подсветку.

Готовая плата отлично заходит в корпус, как родная. Батарейки CR2032 должно хватить примерно на год работы, но это покажет практика, возможно придется еще что-то соптимизировать. Дизайн выключателя мне очень нравится, соберу еще версию с двумя клавишами.

Цена вопроса составила: 2500р (Z-Uno) + 1000р (Xiaomi Aqara Smart Switch) + 100р (1 плата) = 3600р. Полученное удовольствие от процесса разработки — бесценно!

Обзор Xiaomi Aqara Wireless Relay LLKZMK11LM. Двухканальное Zigbee реле с контролем энергопотребления

Рассмотрим изнутри, подключим к Mihome и Home Assistant

Поставляется реле в уже привычной по другим продуктам Xiaomi минималистичной белой коробке с изображением самого продукта и техническими данными.


Ссылка на реле: https://ru.aliexpress.com/item/33000592311.html




Что в коробке

В комплекте само реле и инструкция на китайском

В инструкции есть 2 схемы подключения: с использованием обычных выключателей и без них

Внешний вид и характеристики реле

Реле выполнено в форме прямоугольника. Пластик белый, матовый.

Размеры 49,3х46х24 мм

Реле помещается в глубокий подрозетник.

В нижней части находятся контакты для подключения:

Контакты подписаны. Между L и IN стоит перемычка

В верхней части находятся Zigbee антенна и маркировка производителя с указанием рабочих температур и максимально допустимой нагрузки.

Диапазон температур: -10 ℃ ~ + 50 ℃
Максимальная нагрузка: 10А/2500 Вт

Zigbee антенна довольно внушительного размера, с обратной стороны уже приклеен двусторонний скотч

При нажатии кнопки на корпусе реле происходит переключение статусов реле. Если было включено — выключится, и наоборот. Переключаются оба канала одновременно.

Что внутри

Верхняя крышка, на которой расположены кнопка и светодиод, легко вскрывается с помощью плоской отвертки.

Сами реле — от Panasonic по 16А каждое:

Рядом расположен модуль с чипом JNS169 и антенной. Антенна съемная, можно в любой момент заменить на более дальнобойную, если вы планируете установить реле, например, на улице.



Подключение нагрузки

Есть 2 схемы подключения: с физическими выключателями и без.

Для простоты и наглядности обвел схемы цветными линиями.

При подключении по схеме без выключателей все просто: N это ноль, IN это фаза
L1 и L2 это 1 и 2 канал нагрузки, управляемые первым и вторым реле по линии нуля

При подключении по схеме с выключателями, все практически то же самое, только к клеммам S1 и S2 подключаются выключатели по линии фазы



Подключение к MiHome

Для подключения реле нужно присоединить нулевую линию к разъему N и фазу к IN. Перемычку не убираем



Заходим в приложение MiHome, переходим на вкладку Устройства шлюза и нажимаем + внизу. Далее находим наше реле и нажимаем на него



После нажимаем кнопку на реле и держим 5 секунд, пока не замигает светодиод. Через несколько секунд реле подключится к шлюзу и будет доступно для управления

В окне управления расположены 2 кнопки, на каждый канал. Внизу расположены счетчики: дневное, месячное и текущее энергопотребление на оба канала. Каждый канал по отдельности не измеряется.

Если нажать на счетчик электроэнергии, откроется график.

В дополнительных настройках реле доступна опция interlock, которая не даст обоим каналам реле быть в одном положении — если один канал выключен, то второй включен. И при выключении одного будет включаться другой.



Подключение к Home Assistant

Для управления через Home Assistnat нам нужен прошитый zigbee стик CC2531 (или CC2530) и дополнение zigbee2mqtt.

Zigbee2mqtt. Прошивка CC2531 через Raspberry Pi

Включаем режим сопряжения:

Далее жмем кнопку на корпусе реле в течение 5 секунд. Светодиод на реле должен замигать, как и в случае подключения к MiHome. Теперь смотрим лог:



После заходим в Настройки > Интеграции > MQTT и находим там карточку нашего реле:



И можно управлять двумя каналами, а так же мониторить энергопотребление. В Home Assistant можно вывести его в отдельный счетчик и настроить как душе угодно — ежедневное, еженедельное, ежемесячное. С графиками и без.

На видео ниже, для наглядности, показан процесс управления этим реле через Home Assistant и через обычный выключатель.

Как видно, статус меняется молниеносно. Мы всегда будем знать состояние управляемой линии — включена или выключена.

А на этом видео видна скорость отображения энергопотребления:

Я включал 10 ваттную лампочку. Данные начинают передаваться где-то через секунду после включения нагрузки.

Заключение

Если вы начинаете делать свой дом чуточку умнее, или хотите настроить разного рода автоматизации, то это реле отлично подойдет. Нет необходимости запихивать в каждый подрозетник по wifi, так как управление по Zigbee. Подключение к различным хабам умного дома — будь то сам Xiaomi Gateway со своим MiHome или всеядный Home Assistant.
Производитель устройства — именитый бренд. Производитель самих реле внутри — так же именитый бренд. Нет причин сомневаться в качестве используемых материалов. Да и возможность использовать любые Ваши выключатели. Для меня, например, это очень важно.

Обзор Xiaomi Aqara Wireless Relay: двухканальное ZigBee-реле - Умные устройства - Mi Community

Приветствую вас, Мi Фаны!

Продолжаем изучать многообразие устройств для умного дома экосистемы Xiaomi, и сегодня хотелось бы поговорить о довольно примечательном устройстве — двухканальном реле управления электропитанием. Примечательность его заключается в первую очередь в том, что оно имеет возможность интеграции совместно с обычным, классическим выключателем, давая возможность не отказываться от привычного, независимого способа управления и получать при этом все преимущества умного дома.


Поставка

Все традиционно для китайских версий ZigBee устройств. Минималистичная белая коробочка со схематичным изображением датчика и надписью на китайском.


На задней стороне — логотип Aqara и перечень основных технических характеристик. На них остановимся подробнее.


Параметры
  • Интерфейс управления — ZigBee
  • Максимальная мощность нагрузки — 2500 Вт, но не более 10 А
  • Размер — 49,3 * 46 * 24
  • Каналов управления — 2
  • Внешняя антенна для улучшения качества приема


Что в коробке

В комплекте — реле, которое выполнено в форме белого прямоугольника, с восемью винтовыми контактами на одной стороне и внешней Zigbee антенне — с другой стороны. Так же в коробке нашлась еще и инструкция. Она написана только на китайском языке, но откладывать ее в сторону нельзя. В ней есть две возможные схемы подключения реле, про которые я расскажу дальше.



Конструкция

На верхней стороне реле находится кнопка сопряжения, индикатор активности, предупреждающая надпись о максимальной нагрузке и 8 винтов для контактов.



С торца корпуса — собственно сами 8 контактов и поясняющие надписи к ним. Слева направо —

Подключение нулевой линии, замкнутые контакты L и IN, подключение входящей фазы, два управляющих контакта с фазой для нагрузки и два контакта для подключения физического выключателя.



Забегая вперед, скажу, что при обеих схемах подключения, контакты L и IN замкнуты, перемычка не убирается.

С противоположного торца выходит провод внешней ZigBee антенны, что позволяет применять внутреннюю установку для реле. Тут же продублированы параметры устройства.



Реле имеет такую же длину как спичечный коробок, но чуть шире и выше его. Такой размер, удобная форма и наличие внешней антенны, здорово облегчит внутренний монтаж устройства.

Сравнительно со стандартным подрозетником. Просто так установить в него реле не получится - немного не совпадает по габаритам. Но при этом, насколько я могу судить, если необходима внутренняя установка, то если извлечь из стены, или немного расточить по углам подрозетник, реле войдет туда нормально.



Mi Home

Для подключения устройства, нужно присоединить нулевую линию к первому разъему — N и фазу к четвертому — IN. Далее можно воспользоваться мастером подключения Mi Home.

Для этого в плагине шлюза, переходим на вкладку Device внизу нажимаем Add Child Device и в открывшемся перечне выбираем беспроводное реле.

Далее необходимо нажать кнопку на реле на 5 секунд, пока не начнется мерцание светодиода. Через несколько секунд шлюз сообщит об успешном соединении с устройством. После этого откроется первый шаг настройки — выбор местоположения.




Второй шаг — это имя устройства, по желанию можно на русском, ну и третий, заключительный шаг, сообщающий о том, что устройство добавлено в систему. Новое устройство появится в перечне устройств шлюза и общем списке Mi Home

Реле имеет собственный плагин, который почти идентичен плагину двухклавишного выключателя с нулевой линией. На основном экране расположены кнопки управления каждым из каналов. Имеются счетчики дневного, месячного и текущего энергопотребления. Потребление суммарное по обоим каналам.


Кликом на счетчики открываются окна с графиками, также аналогично розеткам и выключателям с нулем — в разрезах дня, недели и месяца.


Схема 1


Тестирование начнем с первой схемы подключения, более простой, предполагающей использование только инфраструктуры умного дома. Участвуют две нагрузки и реле.


Нажатие на кнопку, которая находится на корпусе, приводит к переключению реле. Если оба реле выключены — они включатся.



Если одно реле включено, другое выключено — то они поменяют свой статус. Переключение происходит с хорошо слышным щелчком. При управление с плагина, либо через автоматизации MiHome — работает с небольшим тайм лагом, который зависит от качества интернет соединения. Каждый канал имеет раздельное управление.



При отключении внешнего питания и его восстановлении, реле включается в том состоянии, в котором выключилось, но почти сразу отключает питание, если оно было включено.



Схема 2

Вторая схема работает с физическим двухкнопочным выключателем. Подключение питания и нагрузки такое же. Входная клемма выключателя соединяется с замкнутыми контактами реле, а две выхода — с контактами S1 и S2.



При такой схеме подключения, физический выключатель управляет обоими каналам реле. При этом нет зависимости ни от системы управления, ни от наличия интернет. Реакция моментальная.



При этом функциональность плагина полностью сохранена. Управления работает, энергопотребление считается, статус отображается. Схема работы полностью аналогична проходным выключателям, только тут один выключатель физический, второй — логический.

Вывод


Хотя на первый взгляд это устройство аналог двухклавишного выключателя с нулевой линией немного в другом корпусе, но в действительности это совсем другой тип гаджета. Я говорю о, так сказать, мягкой интеграции системы умного дома. При использовании второй схемы подключения, у вас остается возможность чисто физического управления, без зависимостей от работы системы управления. Но при этом, реле позволяет применять все, без исключения, функции логического управления — удаленный контроль, энергомониторинг, работа в автоматизациях с любой инфраструктурой экосистемы.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
