Размеры материнских плат – ATX, Micro-ATX и Mini-ITX – в чём разница

Как и многие другие компоненты, материнские платы бывают разных размеров и форм-факторов. Все они могут иметь одни и те же основные функции, но они все равно могут сильно различаться, когда речь ид`т о функциях, которые они предлагают, и о том, как можно использовать их потенциал.

И, конечно, они различаются по цене, что тоже следует иметь в виду.

Тем не менее, если мы сосредоточимся исключительно на их размерах, не принимая во внимание никаких других параметров, различия между ними не так уж велики.

На самом деле, их можно свести к одной категории: расширяемость.

Объяснение размеров материнских плат – полное руководство

Существуют различные размеры и форматы материнских плат, но три самых распространенных – т. е. те, которые легко доступны на полках магазинов и чаще всего покупаются как «обычными» пользователями, так и теми, кто ими не является – это ATX, microATX (или mATX для краткости) и ITX.

Первое, что вы заметите, это разница в размерах.

По сравнению с материнской платой ATX, материнская плата ITX маленькая и крошечная, почти смехотворно маленькая. mATX – усредненный квадрат – не слишком большой, но и не слишком маленький.

Их размер, естественно, влияет на множество разных вещей, наиболее важной из которых является количество портов/слотов и, в некоторых случаях, функции.

Самые большие материнские платы, очевидно, будут иметь наибольший потенциал с точки зрения их подключения и расширяемости, но большинству людей не нужен особенно широкий набор портов.

Как обычные, так и профессиональные пользователи почти всегда будут использовать только один слот PCIe x16 (для видеокарты), два слота для оперативной памяти и, возможно, несколько разъёмов SATA и разъёмов для вентиляторов для любого дополнительного охлаждения.

Однако те, чьи доходы тесно связаны с их компьютерами, могут захотеть иметь больше возможностей, чем мы только что упомянули, и, в общем, легко понять, почему.

Некоторым пользователям может потребоваться несколько карт расширения, для каждой из которых требуются дополнительные слоты PCIe.

Другим может понадобиться столько оперативной памяти, сколько они могут получить, и в этом случае было бы гораздо предпочтительнее иметь больше слотов для оперативной памяти.

И никогда не может быть достаточно памяти (и вариантов расширения памяти), ведь самые популярные на сегодняшний день игры и программы поглощают кучу гигабайт.

Выбор того или иного формата материнской платы во многом зависит от ваших потребностей и личных предпочтений.

Сам формат мало что меняет; на самом деле нет причин использовать плату большего размера, если вы не собираетесь использовать её преимущества.

Опять же, наличие большего количества вариантов подключения и расширения может пригодиться в будущем, и это определенно то, о чём вам следует помнить при принятии решения о покупке.

Различия форматов материнских плат – ATX, mATX и ITX

Давайте рассмотрим самые большие различия между этими тремя основными форматами материнских плат:

АТХmATXITX
Габаритные размеры305×244 мм284×208 мм170×170 мм
Слоты для ОЗУ2/42/42
Слоты PCIeдо 7до 41
Относительная ценаСредняяНаименее дорогаяСамая дорогая

Изменение размера влечет за собой изменение расширяемости и гибкости.

Самые маленькие материнские платы, естественно, имеют наименьшее количество портов, хотя их всё же достаточно для большинства потребителей.

Всё сводится к тому, что вам нужно прямо сейчас, что вам может понадобиться в будущем и сколько денег вы готовы потратить.

Платы ITX почти всегда стоят дороже. Их труднее всего производить, и поэтому они должны продаваться с наценкой. Они в некоторой степени нишевые, хотя с годами стали намного популярнее и теперь рассматриваются как вариант «высокого класса».

В ПК малого форм-фактора есть что-то заманчивое – что не ставит под угрозу производительность.

ATX, с другой стороны, является наименее заманчивым форматом. Эти платы сравнительно большие, что может быть или не быть нарушителем условий сделки, в зависимости от того, что вам нужно, и от того, насколько большой ПК вы хотите собрать.

Одного нельзя отрицать:

они являются наименее ограничивающими из этих трёх вариантов, когда речь идёт о том, что вы можете с ними делать, и о том, какой у них потенциал с точки зрения расширяемости и будущих обновлений.

При этом вам, вероятно, не нужно столько портов и слотов расширения, сколько они предоставляют, поэтому mATX почти всегда является лучшим выбором.

mATX немного короче, но сохраняет большую часть основной функциональности. Эти платы немного дешевле и их можно найти по невероятно привлекательным ценам.

В них есть всё, что может понадобиться, и это отличный вариант как для бюджетных сборщиков, так и для энтузиастов.

Имеет ли значение размер материнской платы

Это зависит от ваших личных предпочтений и типа ПК, который вы хотите собрать.

Как уже упоминалось, вы потеряете кучу портов расширения, выбрав материнскую плату меньшего размера, что может иметь или не иметь для вас никакого значения, в зависимости от того, какую работу вы выполняете.

Здесь мы говорим только о форм-факторе, а не о чипсете, охлаждении VRM, вводе-выводе, качестве сборки и так далее – все эти вещи чрезвычайно важны, и их качество может различаться независимо от размеров вашей материнской платы.

Таким образом, высокопроизводительная плата ITX будет предлагать невероятную производительность, хотя она по-прежнему будет ограничена в том, что касается количества портов, которые она может предоставить – это физические ограничения, и их нельзя обойти.

Частые вопросы форм-факторе материнской платы

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно трёх наиболее популярных форматов материнских плат:

Могу ли я изменить размер материнской платы?

Только если вы продадите используемую материнскую плату и купите другую. Вы не можете изменить размер вашей материнской платы после покупки.

Вы можете расширить её функциональность с помощью любой карты расширения на основе PCIe, но это всё.

Влияет ли размер материнской платы на производительность?

Если вы «обычный» пользователь, то вы не заметите никакой разницы, когда дело доходит до игр, создания контента или любой относительно интенсивной рабочей нагрузки.

Если вы занимаетесь разгоном или вам нужна каждый грамм мощности, который может обеспечить ваша материнская плата (по какой-либо причине), вам действительно нужно прочитать следующую статью.

Можно ли использовать маленькую материнскую плату в большом корпусе?

Да! Это будет выглядеть немного странно, но это практически единственный «недостаток».

Какой размер/формат материнской платы выбрать?

Это зависит исключительно от ваших потребностей и предпочтений.

Если вам нужен действительно маленький компьютер, вам просто нужен ITX – другого варианта нет.

Если, с другой стороны, вам нужно как можно больше портов, то ATX – это то, что вам нужно. Они немного больше, чем mATX и ITX, так что просто имейте это в виду, так как вам понадобится достаточно большой корпус для её размещения.

Для большинства людей mATX является лучшим выбором как с точки зрения возможностей подключения, так и с точки зрения цены.

Повлияет ли формат материнской платы на игровую производительность?

Абсолютно нет. Просто убедитесь, что он совместим с остальными вашими компонентами (процессор, графический процессор, оперативная память, любые потенциальные карты расширения, которые у вас могут быть, хранилище и т.д.), и всё будет в порядке.

При этом материнские платы более высокого класса позволят вам разогнать ваш процессор и оперативную память (наряду со многими другими изящными параметрами, связанными с BIOS), что приведёт к повышению производительности как в играх, так и в любой другой рабочей нагрузке.

Так что всё действительно зависит от того, что вам нужно и сколько вы готовы возиться со своим компьютером после того, как закончите его сборку.

Форм-фактор материнской платы, ее размеры и стандарты, таблица популярных типоразмеров

Главная » Железо » Материнские платы » Что такое форм-фактор материнской платы, ее размер и какую лучше выбрать для сборки ПК

Оглавление

  1. ATX (Advanced Technology eXtended)
  2. Micro-ATX (mATX,uATX,µATX)
  3. Mini-ITX
  4. DTX
  5. Mini-STX
  6. BTX (Balanced Technology eXtended)
  7. Расширенный ATX (eATX)
  8. XL-ATX
  9. LPX и NLX
  10. FlexATX
  11. AT и Baby AT
  12. Таблица основных размеров материнских плат
  13. Выводы

Форм-фактор материнской платы определяет спецификации для ее общей формы и размера. В нем также указывается, какой тип корпуса и блока питания будет поддерживаться, расположение монтажных отверстий для крепления, а также физическая компоновка и организация платы✅Количество и расположение интерфейсных слотов для подключения оперативной памяти, видеокарты, SSD и HDD дисков, разного рода карт расширения, портов ввода и вывода и прочих необходимых интерфейсных разъемов..

Размер материнки влияет на внешний вид собираемого системного блока и его аппаратную начинку. Он особенно важен, если вы собираете компьютер самостоятельно и вам нужно точно знать, что вы выбрали правильный корпус и подходящие комплектующие.

Сегодня есть большое количество стандартных размеров системных плат, каждый из которых имеет схожие характеристики, преимущества и недостатки. По мере развития технологий, меняется и популярность форм-фактора для сборки настольных систем (скриншоты из магазинов электроники “Реград” и “ДНС” ) на 23.12.2020 года. Давайте начнем с рассмотрения всеобщего фаворита – форм-фактора ATX.

ATX (Advanced Technology eXtended)

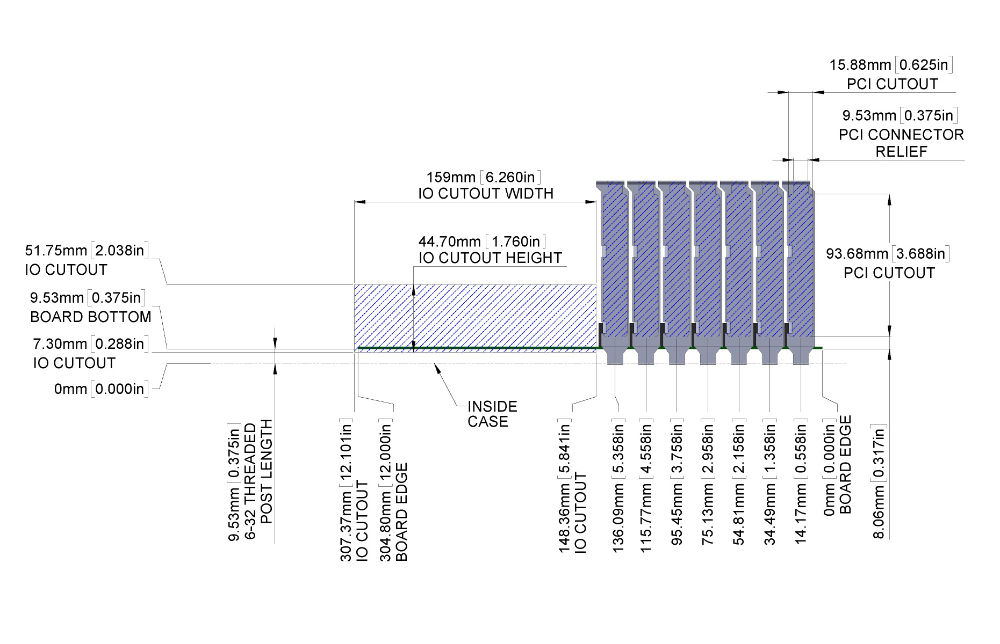

Общий вид и размеры материнки формата ATX

Intel впервые представила материнскую плату (МП) этого форм-фактора в 1995 году. Полноразмерная материнка Standard ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюйма. Когда вы планируете сборку ПК на базе МП ATX, вам надо подобрать компьютерный корпус того же стандарта, чтобы она у вас в него поместилась и вы смогли ее закрепить. Прекрасно подойдут Super-tower, Full-tower, Middle-tower и Mini-tower. Перед покупкой корпусов обязательно проверьте поддержку ими ATX.

Существует множество вариантов форм-фактора ATX, включая Micro-ATX, Mini-ITX, Nano-ITX и Pico-ITX.

Материнка ATX предназначена для работы с любыми системами. Имея минимум 4 слота для модулей оперативной памяти, она может поддерживать двух- или четырехканальную память, обеспечивая лучшую производительность. Так же это удобно для модернизации компа. Если на момент приобретения комплектующих у вас не хватает денег для покупку большего объема оперативки, вы можете сначала купить два модуля, а потом докупить еще два.

Платы ATX обычно имеют 7 слотов расширения, что позволяет запускать до 4 графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы или хватает денег на нее 🙂 . Большое количество слотов расширения позволяет устанавливать адаптеры Bluetooth, хорошие звуковые карты, концентраторы USB и многое другое дополнительное оборудование, расширяющие возможности вашего ПК.

Материнские платы этого типа дают достаточно места для установки больших кулеров на процессор, разводки сложной VRMVRM (Voltage Regulation Module — модуль регулирования напряжения). В случае с материнской платой, регулирует подачу напряжения на центральный процессор.

Сам VRM состоит из нескольких частей:

PWM-контроллер (ШИМ-контроллер)
Драйвер
MOSFET-транзисторы
Дроссель (индуктивность)
Конденсатор, более удобной задней панели ввода-вывода, большего количества SATA и USB-разъемов. Для крепления к корпусу предусмотрено 8-9 монтажных отверстий.

Питание системной платы происходит от 24-контактного разъема блока питания с 6/8-контактным разъемом для питания центрального процессора, что позволяет запускать высокопроизводительные модели CPU и разгонять с разблокированным множителем.

Форм-фактор ATX лучше всего подходит для модернизации ПК. Можно организовать качественное охлаждение. Очень широк выбор различных корпусов под этот стандарт. Удобство сборки, как высокопроизводительных офисных компьютеров, так и игровых. К важной конструктивной особенности данного размера нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта или больших габаритов.

Форматы ATX и Baby AT имеют примерно одинаковый размер, но плата ATX повернута на 90 градусов внутри корпуса, чтобы облегчить доступ к компонентам.

Имеет полный набор разъемов ввода-вывода

Достаточно места для размещения радиаторов и вентиляторов

Возможность установить лучший VRM по сравнению с меньшими платами

Широкая вариативность сборки ПК различной мощности

Не помещается в компактные корпуса

Дороже mATX и mini-ITX

Micro-ATX (mATX,uATX,µATX)

Общий вид и размер материнки Микро ATX

Следующий по популярности формат mATX. Запущена Intel в 1997 году. Имеет квадратную форму размером 244 x 244 мм (9,6 x 9,6 дюйма). Обычно есть слоты на 2-4 модуля памяти DIMM, чего более чем достаточно для сборки мощного ПК в компактном корпусе.

Стандарт изначально разрабатывался под офисные компьютеры, а потому набор портов USB и PCI-E для подключения периферии в MicroATX меньше, чем у полноформатного аналога. Производители также часто включают дополнительные функции, такие как встроенный Wi-Fi и т.п.

Хоть вы и потеряете некоторое количество разъемов ввода-вывода, но зато получите возможность создать более компактный ПК, не теряя в его производительности. При создании компа в форм-факторе микро ATX, важно обратить внимание на выбор комплектующих (чтобы подошли по размеру) и качественное охлаждение системного блока.

Меньше чем ATX, но функционально не намного хуже

Возможность установки, как в ATX, так и более компактные корпуса

Отлично подходит для сборки офисных машин

Более требователен к системе охлаждения

В некоторых моделях корпусов под этот формат, может не поместиться по длине видеокарта и кулер процессора

Ограничения в апгрейде

Mini-ITX

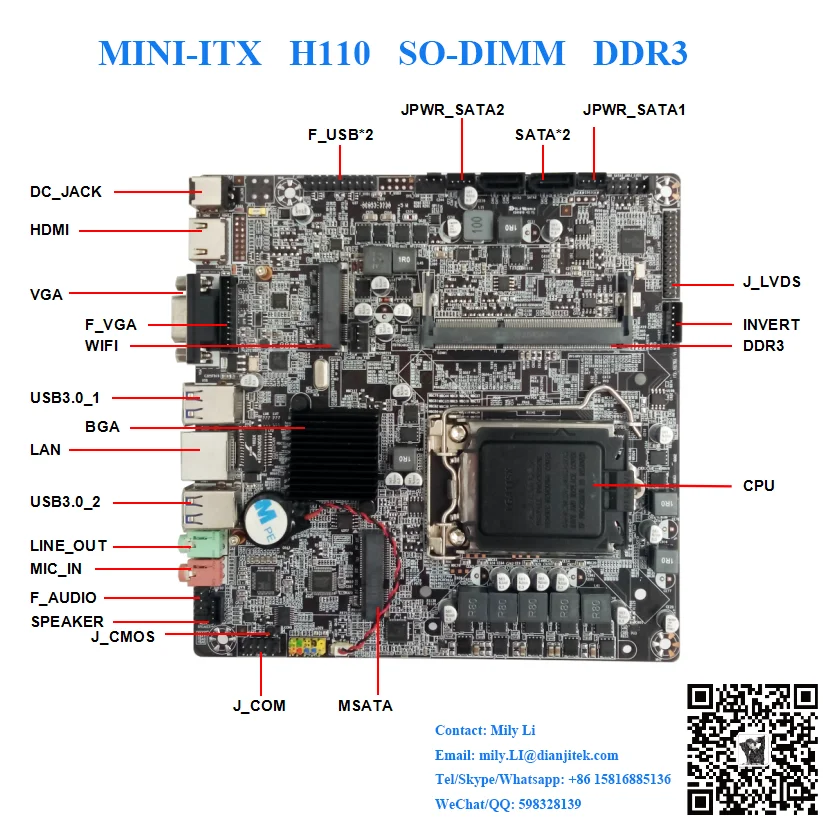

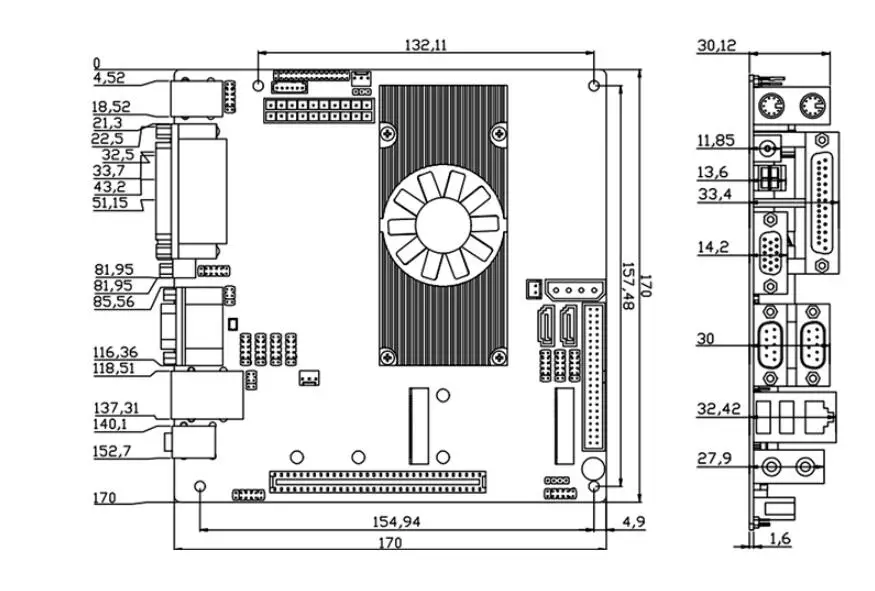

Как выглядит, ширина и высота мамки Мини ITX

Формат материнских плат Mini-ITX, разработанный VIA Technologies в 2001 году, имеют размер 170 x 170 мм (6,7 x 6,7 дюйма) и являются самым маленьким типом плат, в который можно установить полноразмерные компоненты настольного компьютера. Если mATX все еще позволяет создавать системы сравнимые по производительности и возможностям ATX, mini-ITX – это скорее компромисс между компактностью и мощностью.

На материнках мини itx устанавливается не более 2 модулей оперативки и один слот расширения. Благодаря применению встроенных процессоровМного mini-ITX плат имеют встроенный ЦП с TDP не более 15 Вт. , SSD дисков в качестве накопителей и пассивной системы охлаждения, на их базе легко создавать недорогие, компактные и тихие HTPC и мультимедийные домашние центры.

Разгон в форм-факторе Mini-ITX не желателен, а к подбору видеокарты надо подходить ответственно.

Сейчас набирают популярность более функциональные – Thin Mini ITX.

Позволяет собирать очень компактные компьютерные системы

Можно установить обычное железо ПК, но обращать внимание на размер и потребляемую мощность

Жесткие требования к охлаждению

Ограниченность в слотах расширения и портах ввода-вывода

DTX

Форм-факторы DTX и Mini-DTX представлены компанией AMD в начале 2007 года. Их размеры составляют 8 × 9,6 дюйма (203 × 244 мм) и 8 × 6,7 дюйма (203 × 170 мм). Ориентированы на построение компактных, тихих, энергоэффективных недорогих компьютерных мультимедийных систем HTPC.

DTX является открытым стандартом и имеет полную совместимость со стандартом ATX по размерам крепления и разъемам питания. К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт. Также предусмотрены слоты для ExpressCard.

DTX – это более короткая версия ATX и micro-ATX, а Mini-DTX – это немного более длинная версия Mini-ITX. Mini-iTX может иметь только один слот расширения, тогда как Mini-DTX имеет такую ​​же ширину и может иметь два слота расширения.

Mini-STX

Размер материнской платы мини-STX составляет 147 × 140 мм. Имеет процессорные сокеты, позволяющие пользователям заменять центральные процессоры.

Модули оперативной памяти устанавливаются ноутбучные – SO-DIMM, а не полноразмерные DIMM, как на Mini-iTX. Отсутствует полноразмерный слот расширения PCIe, что ограничивает пользователей графическими процессорами MXM или менее мощной интегрированной графикой. Может иметь меньше вариантов ввода-вывода из-за ограниченного пространства на задней стороне платы.

BTX (Balanced Technology eXtended)

Стандарт BTX был предложен Intel в конце 2004 года. По их мнению он должен был заменить устаревающий ATX. Новый формат был создан для решения появившейся тогда проблемы отвода большого количества тепла от процессоров Pentium 4. В 2006 году Интел отказалась от этой затеи, в пользу более энергоэффективных решений и остановило разработку компонентов для новых систем. Это послужило началом конца форм-фактора BTX.

И хотя такие крупные компании как Gateway, Dell, Fujitsu-Siemens долго выпускали компьютеры собственной сборки в этом формате, широкого распространения он не получил.

Изменения в компоновке BTX включают небольшие размеры МП, лучшее размещение компонентов для контроллеров ввода-вывода на задней панели и лучшего охлаждения.

Форм-факторРазмеры материнской платыКоличество слотов расширения
BTX267 × 325 мм7
micro BTX267 × 264 мм4
nano BTX267 × 224 мм2
pico BTX267 × 203 мм1

Особенность форм-фактора BTX – это расположение материнской платы с левой стороны корпуса. Слоты памяти и слоты расширения поменялись местами, что позволяет основным комплектующим (процессору, графическому контроллеру и северному и южному чипсету) использовать один и тот же воздушный поток, что снижает количество вентиляторов, необходимых для охлаждения и уменьшает шум.

У меня на работе есть старичок 2007 года выпуска от Fujitsu-Siemens. Все охлаждение материнки одним 120 мм вентилятором, который заключен в кожух + блок питания. До сих пор работает как печатная машинка.

Новый форм-фактор BTX несовместим с ATX, за исключением возможности использования блока питания ATX12v с платами BTX.

Удобное расположение комплектующих для их качественного охлаждения

Более компактные размеры

Не совместимость с АТХ

Отказ Intel от поддержки

Расширенный ATX (eATX)

Платы Extended ATX немного больше стандарта. Они имеют размер 305×330 мм (12 x 13 дюймов), что дает больше возможностей для разводки на плате дополнительных разъемов.

Данный стандарт используется для создания серверов, где на материнскую плату требуется установка двух и более процессоров, большое количество оперативной памяти и разного рода карт расширения. Другое название стандарта SSI EEB (Enterprise Electronics Bay). Для обычного пользователя избыточен и дорог.

Могут иметь поддержку двух процессоров

Больше разъемов под модули оперативной памяти

Больше разъемов для подключения карт расширений

Небольшой ассортимент

Требуется корпус под этот стандарт

Дорого

XL-ATX

В отличие от материнских плат других размеров, платы XL-ATX не соответствуют стандартной высоте и ширине. Платы XL-ATX очень редки, и только несколько производителей выпустили этот необычный формат за последнее десятилетие ⇒

  • EVGA – в 2009 году размер 343×262 мм
  • Gigabyte – в 2010 году размер 345×262 мм
  • MSI – в 2010 году размер 345×264 мм

Как и в случае с продуктами Extended ATX, у них нет явного преимущества перед своими меньшими собратьями ATX, кроме большего количества модулей памяти DIMM (до 8) для создания мощных рабочих станций. При этом материнские платы XL-ATX постепенно исчезают с рынка, поэтому маловероятно, что вы столкнетесь с этим форматом в ближайшее время.

Поддержка большого количества оперативной памяти

Очень редки

Морально устарели

Дорого

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX.  После появления NLX, LPX начал вытесняться этим форм-фактором.

Маленькие размеры

Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности

Мало возможностей к модернизации

Плохое охлаждение

FlexATX

Спецификация FlexATX была выпущена корпорацией Intel в 1999 году в дополнение к microATX. Размер материнской платы составляет 9 × 7,5 дюйма (229 × 191 мм) и может иметь не более 3х слотов расширения.

Полностью совместимы с компьютерными корпусами и блоками питания формата ATX. Скудный набор портов ввода-вывода. Предназначается для создания бюджетных ПК для офиса. Сейчас этот типоразмер полностью вытеснен более компактными мини ITX и производительными микро АТХ.

AT и Baby AT

Оригинальная материнская плата, которая использовалась почти во всех компьютерах вплоть до Pentium 2. Их размеры составляли 350×305 мм с 6-контактными вилками и розетками для питания. Меньший (330×216 мм) форм-фактор этой МП, названный “Baby AT”, был представлен в 1985 году.

До 1997 года в компьютерах IBM использовались большие материнские платы. Однако после этого размер был уменьшен, и были выпущены МП с форм-фактором AT (Advanced Technology). Форм-фактор AT использовался в старых компьютерах (класса 386).

Вслед за типоразмером AT, был представлен Baby AT. В нем ширина материнской платы была уменьшена с 305 мм до 216 мм, что убрало проблемы, связанные с перекрытием поверхности отсеков для дисков.

Baby AT стал популярным, однако не обошлось без проблем. Компьютерная память была усовершенствована, а материнка Baby AT имела разъемы памяти на передней панели. По мере того, как процессоры становились больше и сильнее грелись, компоновка Baby AT не позволяла использовать комбинацию процессора, радиатора и вентилятора.

Форм-фактор ATX был разработан для решения как раз этих недостатков. Материнки AT и Baby AT сегодня считаются устаревшими и существует только в музеях.

Таблица основных размеров материнских плат

Форм-факторРазмер материнской платы в мм
ATX305 × 244
Extended ATX (EATX)305 × 330
microATX244 × 244
Mini-ATX284 × 208
Mini-ITX170 × 170
Nano-ITX120 × 120
Pico-ITX100 х 72
DTX200 × 244
Mini-DTX200 × 170
Flex-ATX229 x 244 и 190,5 x 244
NLX203 x 229 и 254 x 345
WTX425 × 356
SSI CEB (Compact Electronics Bay)305 × 267
LPX229 × 279 — 330
AT305 × 279 — 330
Baby-AT216 × 254 — 330
XT216 × 279

Выводы

Некоторые производители материнских плат особо сильно не заморачиваются с определением конкретного форм-фактора для их продукта и позиционирования его на рынке. Они просто в информации к плате указывают ближайший популярный типоразмер. Например, материнка имеет размеры Mini-DTX, а пишут более покупаемый Micro-ATX, что вводит в заблуждение покупателя и неразбериху с подбором нужного размера МП к корпусу ПК.

Поэтому сейчас всего 3 востребованных форм-фактора ⇒

Для домашнего универсального настольного ПК отлично подойдут мамки ATX и микро ATX. Mini ITX сильно ограничен в возможностях модернизации и его лучше использовать для офисных машин.

Очень жаль загубленный формат BTX, который сегодня смог бы помочь с охлаждением все более монструозных видеокарт. Возможно со временем мы к нему вернемся.

Если будут более активно продвигаться в массы, то станут популярными Thin Mini-ITX, Mini-DTX и Mini-STX. Эти форматы я называю – ноутбук без монитора, так как по мощности они похожи. Если вам требуются дополнительные данные, то на Википедии есть полная таблица всех размеров материнок.

Можно ли поставить MicroATX в корпус ATX?

Что меньше micro ATX или Mini ITX?

Можно ли поставить материнскую плату ATX в корпус mATX?

Чем отличается microATX от Mini ATX?

E-ATX

13.87%

ATX

43.8%

Micro-ATX

21.17%

Mini-ITX

13.87%

Mini-DTX

2.92%

Mini-STX

4.38%

Проголосовало: 137

Александр

В 1998 году — первое знакомство с компьютером. С 2002 года постоянно развиваюсь и изучаю компьютерные технологии и интернет. Сейчас военный пенсионер. Занимаюсь детьми, спортом и этим проектом.

Задать вопрос

Описание форм-факторов материнских плат

Когда дело доходит до выбора идеальных компонентов для игрового ПК вашей мечты, это может показаться немного сложным. Особенно, когда вам нужно учитывать размер вашего оборудования, а не только тип оборудования, которое вам нужно.

Но не бойтесь — здесь на помощь приходит наша команда экспертов по ПК из Overclockers UK! Мы составили это удобное руководство, в котором подробно описано все, что вам нужно знать о различных форм-факторах материнских плат , так что откиньтесь на спинку кресла, возьмите чашку чая и продолжайте читать.

Что такое материнская плата?

Материнская плата, являющаяся основой вашего ПК, служит связующим звеном для всех ваших компонентов.

Обычно он расположен в центре ПК с многочисленными проводами и подключенными компонентами. Материнские платы доступны в различных форм-факторах, чтобы соответствовать всем размерам корпуса компьютера.

Если вы хотите более подробно взглянуть на то, из чего состоит материнская плата, посмотрите видео от TechteamGB внизу!

Какие бывают форм-факторы?

Существует четыре форм-фактора основной материнской платы :

  • Mini-ITX
  • Micro-ATX
  • АТХ
  • E-ATX
Изображение предоставлено: MSI

Mini-ITX:

Стандартный форм-фактор Mini-ITX, обычно имеет размеры 17 см x 17 см, что идеально подходит для небольших компактных ПК. Материнская плата оснащена всеми основными компонентами, включая слоты DIMM для оперативной памяти, обычно 1 линию PCIe и множество портов подключения USB. Несмотря на небольшой форм-фактор, эти материнские платы имеют все необходимое для создания небольшого, но мощного игрового ПК.

С материнской платой Mini-ITX вы можете создать свой собственный ПК Mini-ITX . Использование компактных компонентов позволит получить легкую и недорогую систему, которую вы все равно сможете дополнить невероятным игровым оборудованием.

Преимущества
  • Идеально подходит для небольших чемоданов
  • Часто низкая стоимость
Недостатки
  • Не поддерживает несколько GPU
  • Не подходит для экстремального разгона
  • Небольшой объем ОЗУ

Материнская плата Gigabyte Z690I Aorus Ultra DDR4 Mini-ITX:

  • Разъем LGA 1700
  • Чипсет Z690
  • 2 слота DDR4 DIMM
  • Поддержка Wi-Fi 6

Чемодан, который я бы порекомендовал, это Kolink Rocket.

Корпус Kolink Rocket Mini-ITX:

Это маленькое и компактное шасси, специально разработанное для полного использования конфигурации Mini-ITX, идеально подходит для создания компактного ПК. Несмотря на небольшой размер, этот корпус может поддерживать радиаторы AiO размером до 240 мм на верхней панели и даже вертикальный графический процессор с тремя слотами благодаря креплению и переходному кабелю PCIe 3.1. Кроме того, двойные боковые панели из закаленного стекла позволяют с гордостью демонстрировать свою персональную конфигурацию Mini-ITX.

  • Предназначен для материнских плат Mini-ITX
  • Двойные боковые панели из закаленного стекла
  • Алюминиевая передняя панель с шестигранными вырезами

Micro-ATX:

Подобно Mini-ITX, материнские платы Micro-ATX подходят для небольших сборок и идеально подходят для любого бюджета. Micro-ATX поддерживает все основные технологии, такие как слоты DIMM для оперативной памяти, однако больше подходит для установки с одним графическим процессором. Это связано с тем, что материнские платы обычно поставляются только с одной линией PCIe.

Более того, поскольку они немного больше, чем Mini-ITX, эти материнские платы не помещаются в маленькое шасси Mini-ITX, но их можно легко установить в корпуса Mid или Full Tower. Кроме того, благодаря небольшому размеру оптимизированный поток воздуха и охлаждение обеспечивают практически бесшумную работу.

Преимущества
  • Подходит для большинства случаев
  • Идеально подходит для установок с одним графическим процессором
  • Идеально подходит для любого бюджета
Недостатки
  • Не поддерживает мультиграфические процессоры
  • Не подходит для экстремального разгона

Материнская плата ASUS TUF Gaming B550M-Plus Micro-ATX:

  • Разъем AMD AM4
  • Чипсет B550
  • 4 слота DDR4 DIMM
  • Поддержка PCIe 4.0

Для материнских плат Micro-ATX я бы рекомендовал корпус Kolink Citadel .

Корпус Kolink Citadel Micro-ATX:

Гладкий черный корпус с боковой панелью из закаленного стекла идеально подходит для геймеров, которые ищут апгрейд, не нарушая при этом своего кошелька. Благодаря поддержке материнских плат формата Micro-ATX этот корпус также совместим с 240-мм радиатором AiO, графическими процессорами длиной 35 см и градирнями ЦП высотой 160 мм. Кроме того, входящий в комплект кожух блока питания означает, что вы действительно можете создать индивидуальную, аккуратную и динамичную установку Micro-ATX, которая использует все новейшее игровое оборудование.

  • Предназначен для материнских плат Micro-ATX
  • Боковые панели из закаленного стекла
  • Съемные пылевые фильтры
  • 2 предустановленных вентилятора 120 мм

ATX:

Материнские платы ATX обычно имеют размеры 30,5 x 24,4 см и могут устанавливаться в корпусах Mid или Full Tower. Дополнительный размер означает, что этот тип материнской платы поставляется с несколькими линиями PCIe, что позволяет поддерживать нескольких графических процессоров .

Подходящие для геймеров и энтузиастов, которые хотят в полной мере воспользоваться преимуществами новейшего игрового оборудования, материнские платы ATX имеют больший объем оперативной памяти и часто лучше подходят для экстремальных нагрузок.0005 разгон.

Преимущества
  • Больший объем оперативной памяти
  • Подходит для поддержки нескольких графических процессоров
  • Лучше для экстремального разгона
Недостатки
  • Дороже
  • Не помещается в небольшие чемоданы

Материнская плата ASUS ROG Strix Z590-A Gaming ATX:

  • Разъем LGA 1200
  • Чипсет Z590
  • заголовки aRGB
  • 4 слота DDR4 DIMM

Чтобы полностью использовать стандарт материнской платы ATX, я бы рекомендовал корпус Lian Li Lancool 205 .

Lian Li Lancool 204 Mid Tower:

Доступный в белом и черном цветах, Lian Li Lancool 205 отличается эстетичным дизайном, а также поддерживает индивидуальные конфигурации сборки. В классическом стиле Lian Li этот корпус обладает оптимизированными возможностями охлаждения, включая до четырех вентиляторов, а также встроенные воздухозаборники для превосходного воздушного потока. В качестве альтернативы, если вы хотите создать систему водяного охлаждения своей мечты, Lian Li Lancool 205 может даже поддерживать 280-мм радиатор AiO. Это идеально подходит для создания сборки ATX, особенно при разгоне, поскольку для экстремального разгона требуется дополнительный поток воздуха и охлаждение.

  • Поддержка материнских плат Micro-ATX и ATX
  • Боковая панель из закаленного стекла
  • Выдвижные вентиляционные отверстия и магнитные пылевые фильтры

E-ATX:

Разработанные как расширение стандартного форм-фактора ATX, материнские платы E-ATX имеют колоссальные размеры 30,48 x 33,02 см!

Все дополнительное пространство обеспечивает оптимальный поток воздуха и охлаждение, что идеально подходит для энтузиастов разгона, стремящихся получить максимальную отдачу от своего оборудования. Кроме того, материнские платы E-ATX обычно поддерживают конфигурации с несколькими графическими процессорами и имеют больший объем оперативной памяти, что одинаково привлекательно как для геймеров, так и для создателей контента.

Материнские платы E-ATX дороже стандартных плат ATX и рассчитаны на более крупные корпуса. Чтобы воспользоваться преимуществами материнской платы E-ATX, рекомендуется иметь корпус Full Tower. В некоторых корпусах среднего размера будет место, например, Lian Li O11D — , но перед покупкой мы советуем вам дважды проверить, совместим ли ваш корпус с платой E-ATX.

Преимущества
  • Больший объем оперативной памяти
  • Поддержка нескольких графических процессоров
  • Подходит для геймеров и энтузиастов
Недостатки
  • Дороже
  • Не помещается в маленькие чемоданы

Материнская плата Gigabyte Z690 Aorus Xtreme E-ATX:

  • Совместимость с Intel 12 th gen
  • Разъем LGA 1700
  • Чипсет Z690
  • Поддержка оперативной памяти DDR5
  • Совместимость с PCIe Gen 5

Для сборки E-ATX я рекомендую колоссальный корпус Corsair Obsidian 1000D Super Tower

. Причина в названии… супер башня.

Corsair Obsidian 1000D Super Tower:

Благодаря двухсистемной компоновке, способной вместить два полных комплекта ПК, вы действительно сможете воспользоваться преимуществами новейшего игрового оборудования с этим корпусом. Обладая динамичным и привлекательным дизайном из обсидиана, Corsair Obsidian 1000D легко впишется в любой интерьер. Кроме того, с помощью встроенного Corsair Commander Pro вы можете управлять встроенной RGB-подсветкой, чтобы настроить систему в соответствии с вашим стилем.

Трехкамерная конструкция и широкие возможности охлаждения означают, что этот ПК всегда будет оставаться прохладным и бесшумным, даже при высоких нагрузках. Благодаря одновременной поддержке до 13 вентиляторов и даже четырех радиаторов AiO шумовые вентиляторы уйдут в прошлое. Более того, вращающийся кронштейн графического процессора означает, что вы можете настроить стандартное или вертикальное крепление графического процессора для создания действительно уникальной сборки.

Все это вы можете с гордостью демонстрировать благодаря боковым дверям из дымчатого закаленного стекла.

  • Поддержка материнских плат E-ATX
  • Место для установки до четырех радиаторов и 13 слотов для вентиляторов
  • Трехкамерная конструкция
  • Включает поворотный кронштейн графического процессора

Получите совет от экспертов:

Если вам нужны дополнительные советы и рекомендации по выбору идеальной материнской платы, свяжитесь с нашей командой дружелюбных экспертов по ПК.

Спросите у экспертов

Имея многолетний опыт работы в отрасли, компания Overclockers UK широко известна созданием одних из лучших игровых автоматов на рынке. Если вам нужна дополнительная информация о создании лучшего ПК, почему бы не связаться с нашей командой дружелюбных экспертов по телефону 01782 444455 и они будут рады помочь.

Вы также можете задать нам вопрос, нажав кнопку ниже

Объяснение размеров материнских плат: доступные таблицы и сравнения 003

Если вы заинтересованы в строительстве ПК в 2023 году, либо для игр, либо для повышения производительности, то вы, вероятно, заметили, что размеры материнских плат и размеры (и формы) компонентов ПК различаются, что может сбить с толку новичков. Размеры материнских плат ничем не отличаются

По правде говоря, как только вы немного покопаетесь, вы заметите, что многие компоненты совместимы друг с другом. После того, как вы определились с парой процессора и материнской платы с одинаковым типом сокета (например, сокет AM5 от AMD) и требуемым объемом оперативной памяти для материнской платы, сборка ПК становится намного проще, чем можно было бы подумать. Некоторые люди даже сравнивают это с игрой с набором LEGO. На этой ноте давайте рассмотрим различные размеры материнских плат, плюсы и минусы каждого из них, а также какой размер лучше всего соответствует вашим конкретным потребностям.

Лучшие на сегодня предложения модемов!

Выбор редактора

Скидка 13%

ARRIS SURFboard SBG7600AC2 Кабельный модем DOCSIS 3.0

*Цены могут быть изменены. WePC поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Вероятно, вы уже знакомы с термином ATX, который часто упоминается, когда говорят о материнских платах. Но что означает АТХ? ATX — это термин, придуманный Intel и расшифровывающийся как Advanced Technology eXtended. Он относится к отраслевому стандарту, когда речь идет о совместимости материнской платы и источника питания, и позже был включен в корпус ПК. Заставив всех использовать стандартный форм-фактор при производстве компонентов, рынок ПК стал более разнообразным и доступным для более широкой аудитории.

Сегодня у нас есть большое количество стандартных размеров материнских плат, каждая из которых имеет схожие характеристики, преимущества и недостатки. Начнем с любимого всеми форм-фактора ATX.

ATX

Материнская плата ATX

Полноразмерная плата ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюймов. Когда вы планируете сборку, если вы выбираете материнскую плату ATX, вы захотите соединить ее с ATX-совместимым корпусом для ПК. Это могут быть супербашни, полные башни, средние башни или мини-башни. Пока они созданы для поддержки формата ATX, плата подойдет в 10/10 раз.

Плата ATX предназначена для работы с любыми системами. Имея как минимум четыре модуля RAM DIMM, он может поддерживать двухканальную или четырехканальную память, предоставляя пользователю более высокую производительность в определенных приложениях по сравнению с платой, которая не поддерживает этот тип конфигурации. Платы

ATX обычно имеют семь слотов расширения, что позволяет вам использовать до четырех графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы. Кроме того, большое количество слотов расширения позволяет пользователям устанавливать обновления, улучшающие качество жизни, такие как улучшенная сетевая карта, которая может даже поддерживать Wi-Fi, адаптеры Bluetooth, звуковые карты, концентраторы USB и многое другое.

Этот тип материнской платы обычно предоставляет производителям достаточно места для установки больших радиаторов, сложного VRM (модуль регулятора напряжения, мы объясним позже), большего заднего ввода-вывода и большего количества разъемов SATA и USB, что дает вам больше возможностей. .

Этот тип материнской платы питается от 24-контактного разъема с 6/8-контактным разъемом для ЦП, что позволяет запускать высокопроизводительные процессоры и даже разгонять процессоры на разблокированных материнских платах. Р

Pros
