Размеры материнских плат – ATX, Micro-ATX и Mini-ITX – в чём разница

Как и многие другие компоненты, материнские платы бывают разных размеров и форм-факторов. Все они могут иметь одни и те же основные функции, но они все равно могут сильно различаться, когда речь ид`т о функциях, которые они предлагают, и о том, как можно использовать их потенциал.

И, конечно, они различаются по цене, что тоже следует иметь в виду.

Тем не менее, если мы сосредоточимся исключительно на их размерах, не принимая во внимание никаких других параметров, различия между ними не так уж велики.

На самом деле, их можно свести к одной категории: расширяемость.

Объяснение размеров материнских плат – полное руководство

Существуют различные размеры и форматы материнских плат, но три самых распространенных – т. е. те, которые легко доступны на полках магазинов и чаще всего покупаются как «обычными» пользователями, так и теми, кто ими не является – это ATX, microATX (или mATX для краткости) и ITX.

Первое, что вы заметите, это разница в размерах.

По сравнению с материнской платой ATX, материнская плата ITX маленькая и крошечная, почти смехотворно маленькая. mATX – усредненный квадрат – не слишком большой, но и не слишком маленький.

Их размер, естественно, влияет на множество разных вещей, наиболее важной из которых является количество портов/слотов и, в некоторых случаях, функции.

Самые большие материнские платы, очевидно, будут иметь наибольший потенциал с точки зрения их подключения и расширяемости, но большинству людей не нужен особенно широкий набор портов.

Как обычные, так и профессиональные пользователи почти всегда будут использовать только один слот PCIe x16 (для видеокарты), два слота для оперативной памяти и, возможно, несколько разъёмов SATA и разъёмов для вентиляторов для любого дополнительного охлаждения.

Однако те, чьи доходы тесно связаны с их компьютерами, могут захотеть иметь больше возможностей, чем мы только что упомянули, и, в общем, легко понять, почему.

Некоторым пользователям может потребоваться несколько карт расширения, для каждой из которых требуются дополнительные слоты PCIe.

Другим может понадобиться столько оперативной памяти, сколько они могут получить, и в этом случае было бы гораздо предпочтительнее иметь больше слотов для оперативной памяти.

И никогда не может быть достаточно памяти (и вариантов расширения памяти), ведь самые популярные на сегодняшний день игры и программы поглощают кучу гигабайт.

Выбор того или иного формата материнской платы во многом зависит от ваших потребностей и личных предпочтений.

Сам формат мало что меняет; на самом деле нет причин использовать плату большего размера, если вы не собираетесь использовать её преимущества.

Опять же, наличие большего количества вариантов подключения и расширения может пригодиться в будущем, и это определенно то, о чём вам следует помнить при принятии решения о покупке.

Различия форматов материнских плат – ATX, mATX и ITX

Давайте рассмотрим самые большие различия между этими тремя основными форматами материнских плат:

	АТХ	mATX	ITX
Габаритные размеры	305×244 мм	284×208 мм	170×170 мм
Слоты для ОЗУ	2/4	2/4	2
Слоты PCIe	до 7	до 4	1
Относительная цена	Средняя	Наименее дорогая	Самая дорогая

Изменение размера влечет за собой изменение расширяемости и гибкости.

Самые маленькие материнские платы, естественно, имеют наименьшее количество портов, хотя их всё же достаточно для большинства потребителей.

Всё сводится к тому, что вам нужно прямо сейчас, что вам может понадобиться в будущем и сколько денег вы готовы потратить.

Платы ITX почти всегда стоят дороже. Их труднее всего производить, и поэтому они должны продаваться с наценкой. Они в некоторой степени нишевые, хотя с годами стали намного популярнее и теперь рассматриваются как вариант «высокого класса».

В ПК малого форм-фактора есть что-то заманчивое – что не ставит под угрозу производительность.

ATX, с другой стороны, является наименее заманчивым форматом. Эти платы сравнительно большие, что может быть или не быть нарушителем условий сделки, в зависимости от того, что вам нужно, и от того, насколько большой ПК вы хотите собрать.

Одного нельзя отрицать: они являются наименее ограничивающими из этих трёх вариантов, когда речь идёт о том, что вы можете с ними делать, и о том, какой у них потенциал с точки зрения расширяемости и будущих обновлений

.

При этом вам, вероятно, не нужно столько портов и слотов расширения, сколько они предоставляют, поэтому mATX почти всегда является лучшим выбором.

mATX немного короче, но сохраняет большую часть основной функциональности. Эти платы немного дешевле и их можно найти по невероятно привлекательным ценам.

В них есть всё, что может понадобиться, и это отличный вариант как для бюджетных сборщиков, так и для энтузиастов.

Имеет ли значение размер материнской платы

Это зависит от ваших личных предпочтений и типа ПК, который вы хотите собрать.

Как уже упоминалось, вы потеряете кучу портов расширения, выбрав материнскую плату меньшего размера, что может иметь или не иметь для вас никакого значения, в зависимости от того, какую работу вы выполняете.

Здесь мы говорим только о форм-факторе, а не о чипсете, охлаждении VRM, вводе-выводе, качестве сборки и так далее – все эти вещи чрезвычайно важны, и их качество может различаться независимо от размеров вашей материнской платы.

Таким образом, высокопроизводительная плата ITX будет предлагать невероятную производительность, хотя она по-прежнему будет ограничена в том, что касается количества портов, которые она может предоставить – это физические ограничения, и их нельзя обойти.

Частые вопросы форм-факторе материнской платы

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно трёх наиболее популярных форматов материнских плат:

Могу ли я изменить размер материнской платы?

Только если вы продадите используемую материнскую плату и купите другую. Вы не можете изменить размер вашей материнской платы после покупки.

Вы можете расширить её функциональность с помощью любой карты расширения на основе PCIe, но это всё.

Влияет ли размер материнской платы на производительность?

Если вы «обычный» пользователь, то вы не заметите никакой разницы, когда дело доходит до игр, создания контента или любой относительно интенсивной рабочей нагрузки.

Если вы занимаетесь разгоном или вам нужна каждый грамм мощности, который может обеспечить ваша материнская плата (по какой-либо причине), вам действительно нужно прочитать следующую статью.

Можно ли использовать маленькую материнскую плату в большом корпусе?

Да! Это будет выглядеть немного странно, но это практически единственный «недостаток».

Какой размер/формат материнской платы выбрать?

Это зависит исключительно от ваших потребностей и предпочтений.

Если вам нужен действительно маленький компьютер, вам просто нужен ITX – другого варианта нет.

Если, с другой стороны, вам нужно как можно больше портов, то ATX – это то, что вам нужно. Они немного больше, чем mATX и ITX, так что просто имейте это в виду, так как вам понадобится достаточно большой корпус для её размещения.

Для большинства людей mATX является лучшим выбором как с точки зрения возможностей подключения, так и с точки зрения цены.

Повлияет ли формат материнской платы на игровую производительность?

Абсолютно нет. Просто убедитесь, что он совместим с остальными вашими компонентами (процессор, графический процессор, оперативная память, любые потенциальные карты расширения, которые у вас могут быть, хранилище и т.д.), и всё будет в порядке.

При этом материнские платы более высокого класса позволят вам разогнать ваш процессор и оперативную память (наряду со многими другими изящными параметрами, связанными с BIOS), что приведёт к повышению производительности как в играх, так и в любой другой рабочей нагрузке.

Так что всё действительно зависит от того, что вам нужно и сколько вы готовы возиться со своим компьютером после того, как закончите его сборку.

Как выбрать материнскую плату для компьютера, что взять

Материнские платы

Какую купить материнку для своего компьютера?

Админ, Вячеслав01.08.2022Last Updated: 01.08.2022

2 112 Время чтения: 3 мин.

Как выбрать материнскую плату для компьютера, размеры

Как выбрать материнскую плату для компьютера, какие размеры и форм-фактор лучше — все расскажу в этой статье . У многих в голове путаница с размерами и форм-факторами материнских плат.

• Скажу сразу, лучшая материнская плата — это ATX формата (полноразмерная), особенно для игр. Не гонитесь за компактностью, если дело касается материнских плат (материнок).
• Сейчас производители на всем стараются сэкономить и все чаще делают micro-ATX форматы системных плат, но это как не крути не полноценный размер, а уменьшенный.

Посмотрите хорошие материнки на Яндекс.Маркете!

Я просмотрел кучу статей в интернете на эту тему и везде пишут про разные размеры, разные термины и названия корпусов и прочее. Итак, размеры материнок быывают следующие:

1. E-ATX — это материнка увеличенного размера, 305 x 330 мм;
2. ATX — полноразмерная материнская плата, 305 × 244 (305 х 193) или 12 × 9,6 дюйма;
3. Micro-ATX — (компактный вариант), 244мм × 244мм;
4. Flex-ATX — размеры 229мм × 191мм;
5. ITX — размеры 215мм × 191мм;
6. Mini-ITX — размеры 170мм × 170мм;

Размеры материнок (форм-фактор)​

Если вы не знаете как выбрать материнскую плату для компьютера, но хотите купить полноценную и полнофункциональную материнскую плату, то берите ATX.

Все другие размеры — это «огрызки» по сути. Урезанные платы по производительности (частота шины), по разъемам и другим характеристикам.

• Следует четко определиться с целью. Если цель — собрать игровой, мощный ПК, то стоит покупать только ATX. Это полноразмерная полнофункциональная системная плата.

Если цель — средний бюджетный компьютер для интернета и видео — можно покупать любую плату, на какую хватит денег, но лучше полнофункциональную.

Если вам важен размер компьютера и компактность — смело покупайте Mini-ATX или Micro. Но следует учитывать, что это урезанная материнская плата, и на ней может например не оказаться нужных портов или слотов.

Итак, как выбрать материнскую плату для компьютера — на что смотреть при покупке?

• Физический размер. ATX, Micro-ATX или Mini-ATX, исходя из цели;
• Сокет. В первую очередь вы должны знать под какой процессор вы берете «материнку». Гнездо процессора называется сокет (например сокет LGA 775, LGA 1150). Нужно чтобы процессор, который вы будете вставлять, подходил к сокету.
• Фирма-производитель. Лучше присмотреть что-то из Asus или Gigabyte. Не советую AsRock, трудно прошивать биос и под сомнением стабильность;
• Модель чипсета. (Бывают Intel, NVidia, AMD, VIA и SIS). Именно от этого будет зависеть производительность, функционал и стабильность работы. Чем новее чипсет, тем лучше;
• Наличие нужных слотов. Бывает 2 слота под оперативную память, а бывает 4 слота. Лучше выбирайте плату где 4 слота.

Также смотрите наличие слотов под видеокарту (PCI-Express) и дополнительные PCI слоты (бывают обычные, длинные и мини — короткие). Достаточно одного PCI-Express слота и пару PCI слотов.

Наличие нужных портов и разъемов

Наличие нужных портов и разъемов очень важно. От этого будет зависеть удобство при подсоединении различных дополнительных устройств. Про это тоже не нужно забывать!

Хотите знать какая материнка лучше. Смотрите чтобы было хотя бы 2 порта USB 3. 0 (внутри синие). Это высокоскоростной интерфейс.

• Обычные USB 2.0 порты черные внутри. Хорошо если на материнской плате есть несколько разных видео разъемов. Желательно чтобы был VGA разъем и HDMI.

Если вы интересуеетсь материнскими платами, у меня на сайте есть очень интересная статья про самую дорогую мат. плату в мире для домашних компьютеров — ASUS ROG Dominus Extreme – обзор.

Если это есть, то вы можете подключать монитор в эти гнезда, без видеокарты. Видеокарту вы можете докупить потом при желании.

• Поддерживаемый тип оперативной памяти (ОЗУ). DDR3 или DDR4, частота системной шины (FSB). Чем выше частота, тем лучше. Для бюджетного ПК без разницы какой тип памяти. Для игрового компьютера, лучше DDR4. Главное чтобы процессор тоже поддерживал этот тип памяти.
• Разъем для питания процессора. Бывает 4 пиновый, 6 и 8 пиновый. Главное чтобы на вашем блоке питания была нужная ветка.

Пожалуй это главные моменты. Теперь вы знаете как выбрать материнскую плату для компьютера и на что стоит обратить внимание при покупке.

Если выбираете себе видеокарту, читайте статью Как выбрать видеокарту или как установить видеокарту на пк. Таже есть очень много интересных статей на компьютерную тематику на сайте!

НА ГЛАВНУЮ



Похожие статьи

Форм-фактор материнской платы, ее размеры и стандарты, таблица популярных типоразмеров

Главная » Железо » Материнские платы » Что такое форм-фактор материнской платы, ее размер и какую лучше выбрать для сборки ПК

Оглавление

1. ATX (Advanced Technology eXtended)
2. Micro-ATX (mATX,uATX,µATX)
3. Mini-ITX
4. DTX
5. Mini-STX
6. BTX (Balanced Technology eXtended)
7. Расширенный ATX (eATX)
8. XL-ATX
9. LPX и NLX
10. FlexATX
11. AT и Baby AT
12. Таблица основных размеров материнских плат
13. Выводы

Форм-фактор материнской платы определяет спецификации для ее общей формы и размера. В нем также указывается, какой тип корпуса и блока питания будет поддерживаться, расположение монтажных отверстий для крепления, а также физическая компоновка и организация платы✅Количество и расположение интерфейсных слотов для подключения оперативной памяти, видеокарты, SSD и HDD дисков, разного рода карт расширения, портов ввода и вывода и прочих необходимых интерфейсных разъемов. .

Размер материнки влияет на внешний вид собираемого системного блока и его аппаратную начинку. Он особенно важен, если вы собираете компьютер самостоятельно и вам нужно точно знать, что вы выбрали правильный корпус и подходящие комплектующие.

Сегодня есть большое количество стандартных размеров системных плат, каждый из которых имеет схожие характеристики, преимущества и недостатки. По мере развития технологий, меняется и популярность форм-фактора для сборки настольных систем (скриншоты из магазинов электроники “Реград” и “ДНС” ) на 23.12.2020 года. Давайте начнем с рассмотрения всеобщего фаворита – форм-фактора ATX.

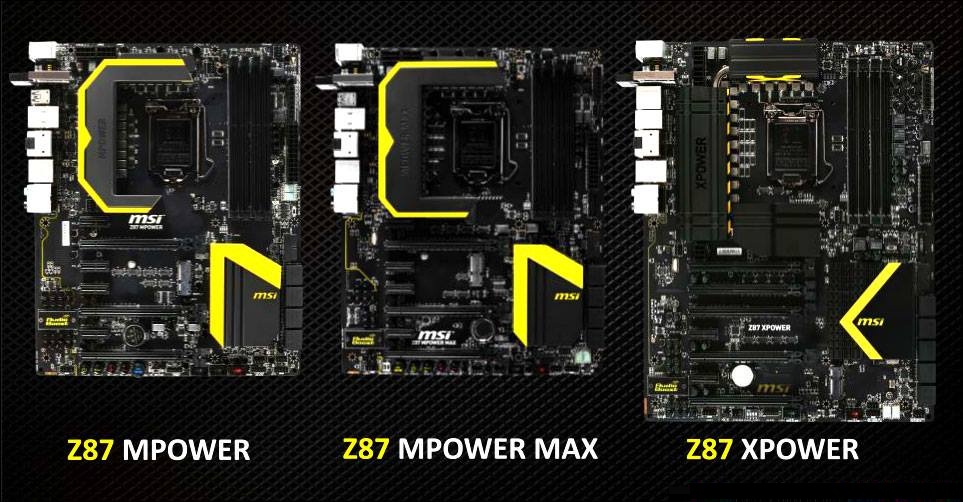

ATX (Advanced Technology eXtended)

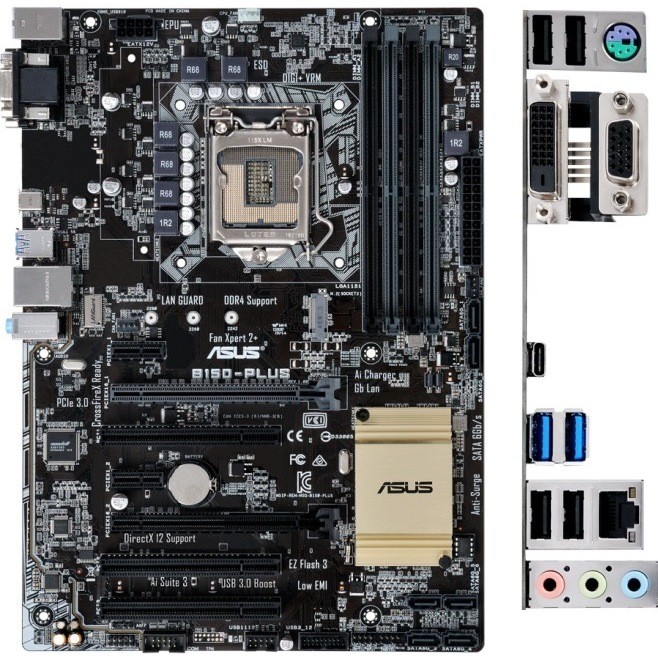

Общий вид и размеры материнки формата ATX

Intel впервые представила материнскую плату (МП) этого форм-фактора в 1995 году. Полноразмерная материнка Standard ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюйма. Когда вы планируете сборку ПК на базе МП ATX, вам надо подобрать компьютерный корпус того же стандарта, чтобы она у вас в него поместилась и вы смогли ее закрепить. Прекрасно подойдут Super-tower, Full-tower, Middle-tower и Mini-tower. Перед покупкой корпусов обязательно проверьте поддержку ими ATX.

Существует множество вариантов форм-фактора ATX, включая Micro-ATX, Mini-ITX, Nano-ITX и Pico-ITX.

Материнка ATX предназначена для работы с любыми системами. Имея минимум 4 слота для модулей оперативной памяти, она может поддерживать двух- или четырехканальную память, обеспечивая лучшую производительность. Так же это удобно для модернизации компа. Если на момент приобретения комплектующих у вас не хватает денег для покупку большего объема оперативки, вы можете сначала купить два модуля, а потом докупить еще два.

Платы ATX обычно имеют 7 слотов расширения, что позволяет запускать до 4 графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы или хватает денег на нее 🙂 . Большое количество слотов расширения позволяет устанавливать адаптеры Bluetooth, хорошие звуковые карты, концентраторы USB и многое другое дополнительное оборудование, расширяющие возможности вашего ПК.

Материнские платы этого типа дают достаточно места для установки больших кулеров на процессор, разводки сложной VRM

VRM (Voltage Regulation Module — модуль регулирования напряжения). В случае с материнской платой, регулирует подачу напряжения на центральный процессор.

Сам VRM состоит из нескольких частей:

PWM-контроллер (ШИМ-контроллер)
Драйвер
MOSFET-транзисторы
Дроссель (индуктивность)
Конденсатор, более удобной задней панели ввода-вывода, большего количества SATA и USB-разъемов. Для крепления к корпусу предусмотрено 8-9 монтажных отверстий.

Питание системной платы происходит от 24-контактного разъема блока питания с 6/8-контактным разъемом для питания центрального процессора, что позволяет запускать высокопроизводительные модели CPU и разгонять с разблокированным множителем.

Форм-фактор ATX лучше всего подходит для модернизации ПК. Можно организовать качественное охлаждение. Очень широк выбор различных корпусов под этот стандарт. Удобство сборки, как высокопроизводительных офисных компьютеров, так и игровых. К важной конструктивной особенности данного размера нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта или больших габаритов.

Форматы ATX и Baby AT имеют примерно одинаковый размер, но плата ATX повернута на 90 градусов внутри корпуса, чтобы облегчить доступ к компонентам.

Имеет полный набор разъемов ввода-вывода

Достаточно места для размещения радиаторов и вентиляторов

Возможность установить лучший VRM по сравнению с меньшими платами

Широкая вариативность сборки ПК различной мощности

Не помещается в компактные корпуса

Дороже mATX и mini-ITX

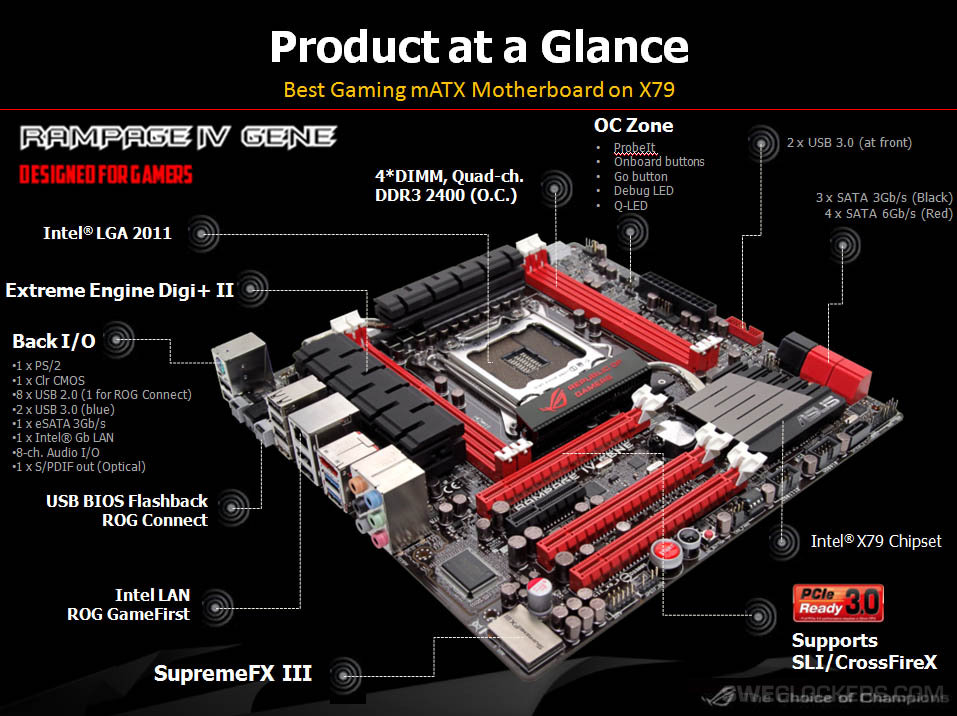

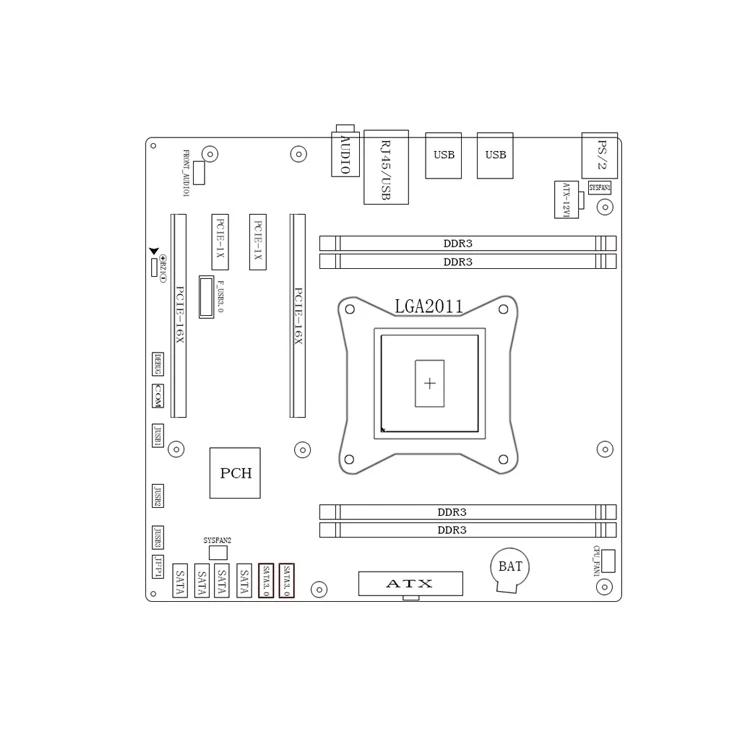

Micro-ATX (mATX,uATX,µATX)

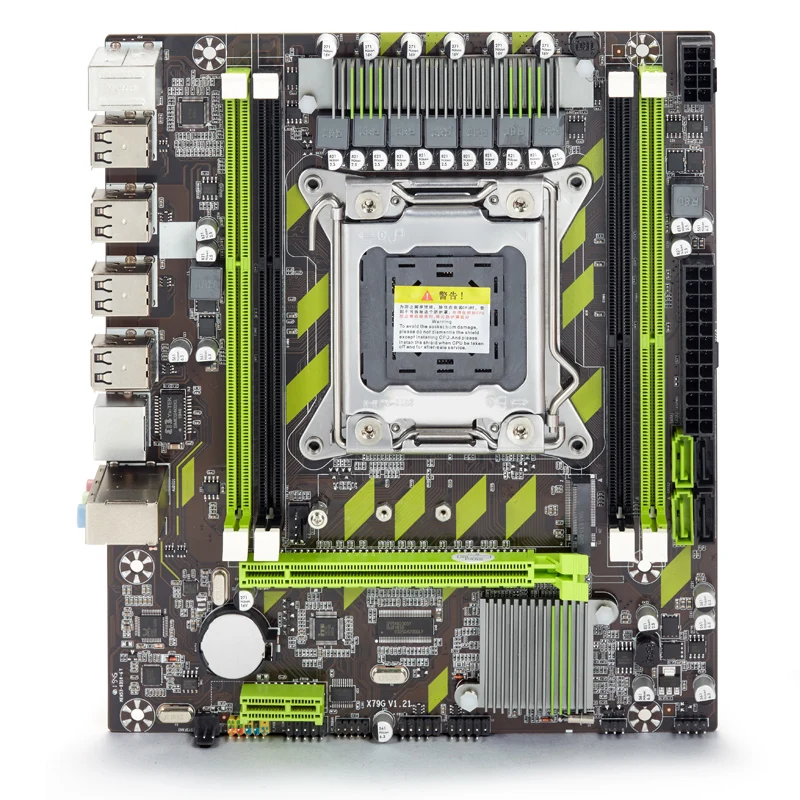

Общий вид и размер материнки Микро ATX

Следующий по популярности формат mATX. Запущена Intel в 1997 году. Имеет квадратную форму размером 244 x 244 мм (9,6 x 9,6 дюйма). Обычно есть слоты на 2-4 модуля памяти DIMM, чего более чем достаточно для сборки мощного ПК в компактном корпусе.

Стандарт изначально разрабатывался под офисные компьютеры, а потому набор портов USB и PCI-E для подключения периферии в MicroATX меньше, чем у полноформатного аналога. Производители также часто включают дополнительные функции, такие как встроенный Wi-Fi и т.п.

Хоть вы и потеряете некоторое количество разъемов ввода-вывода, но зато получите возможность создать более компактный ПК, не теряя в его производительности. При создании компа в форм-факторе микро ATX, важно обратить внимание на выбор комплектующих (чтобы подошли по размеру) и качественное охлаждение системного блока.

Меньше чем ATX, но функционально не намного хуже

Возможность установки, как в ATX, так и более компактные корпуса

Отлично подходит для сборки офисных машин

Более требователен к системе охлаждения

В некоторых моделях корпусов под этот формат, может не поместиться по длине видеокарта и кулер процессора

Ограничения в апгрейде

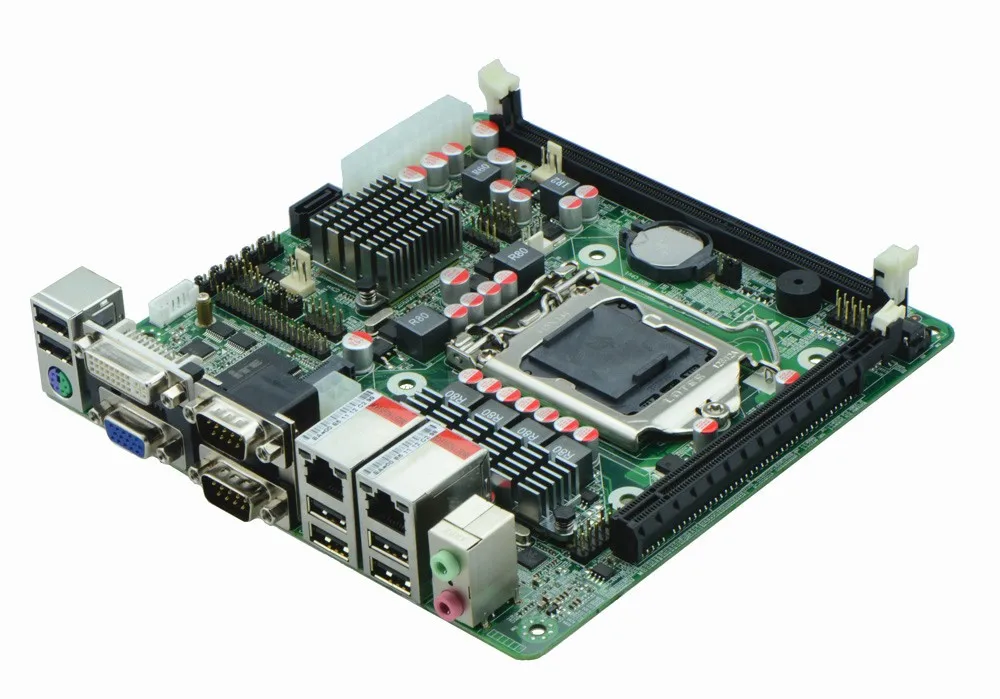

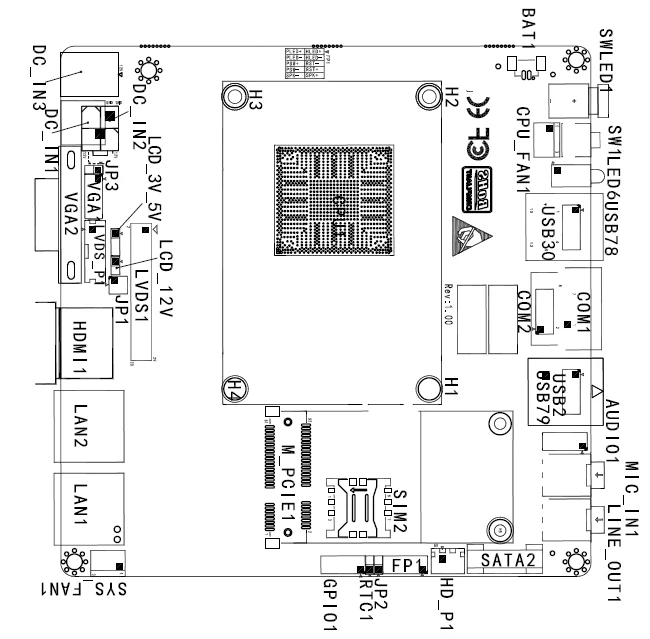

Mini-ITX

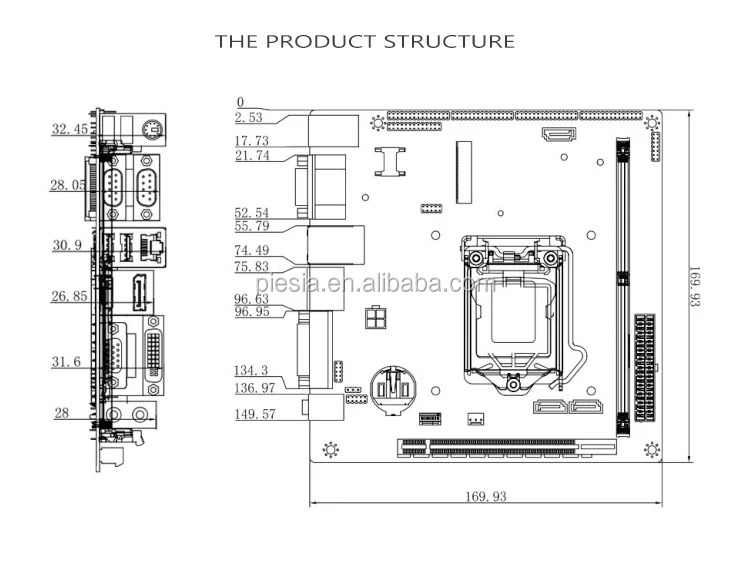

Как выглядит, ширина и высота мамки Мини ITX

Формат материнских плат Mini-ITX, разработанный VIA Technologies в 2001 году, имеют размер 170 x 170 мм (6,7 x 6,7 дюйма) и являются самым маленьким типом плат, в который можно установить полноразмерные компоненты настольного компьютера. Если mATX все еще позволяет создавать системы сравнимые по производительности и возможностям ATX, mini-ITX – это скорее компромисс между компактностью и мощностью.

На материнках мини itx устанавливается не более 2 модулей оперативки и один слот расширения. Благодаря применению встроенных процессоровМного mini-ITX плат имеют встроенный ЦП с TDP не более 15 Вт. , SSD дисков в качестве накопителей и пассивной системы охлаждения, на их базе легко создавать недорогие, компактные и тихие HTPC и мультимедийные домашние центры.

Разгон в форм-факторе Mini-ITX не желателен, а к подбору видеокарты надо подходить ответственно.

Сейчас набирают популярность более функциональные – Thin Mini ITX.

Позволяет собирать очень компактные компьютерные системы

Можно установить обычное железо ПК, но обращать внимание на размер и потребляемую мощность

Жесткие требования к охлаждению

Ограниченность в слотах расширения и портах ввода-вывода

DTX

Форм-факторы DTX и Mini-DTX представлены компанией AMD в начале 2007 года. Их размеры составляют 8 × 9,6 дюйма (203 × 244 мм) и 8 × 6,7 дюйма (203 × 170 мм). Ориентированы на построение компактных, тихих, энергоэффективных недорогих компьютерных мультимедийных систем HTPC.

DTX является открытым стандартом и имеет полную совместимость со стандартом ATX по размерам крепления и разъемам питания. К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт. Также предусмотрены слоты для ExpressCard.

DTX – это более короткая версия ATX и micro-ATX, а Mini-DTX – это немного более длинная версия Mini-ITX. Mini-iTX может иметь только один слот расширения, тогда как Mini-DTX имеет такую ​​же ширину и может иметь два слота расширения.

Mini-STX

Размер материнской платы мини-STX составляет 147 × 140 мм. Имеет процессорные сокеты, позволяющие пользователям заменять центральные процессоры.

Модули оперативной памяти устанавливаются ноутбучные – SO-DIMM, а не полноразмерные DIMM, как на Mini-iTX. Отсутствует полноразмерный слот расширения PCIe, что ограничивает пользователей графическими процессорами MXM или менее мощной интегрированной графикой. Может иметь меньше вариантов ввода-вывода из-за ограниченного пространства на задней стороне платы.

BTX (Balanced Technology eXtended)

Стандарт BTX был предложен Intel в конце 2004 года. По их мнению он должен был заменить устаревающий ATX. Новый формат был создан для решения появившейся тогда проблемы отвода большого количества тепла от процессоров Pentium 4. В 2006 году Интел отказалась от этой затеи, в пользу более энергоэффективных решений и остановило разработку компонентов для новых систем. Это послужило началом конца форм-фактора BTX.

И хотя такие крупные компании как Gateway, Dell, Fujitsu-Siemens долго выпускали компьютеры собственной сборки в этом формате, широкого распространения он не получил.

Изменения в компоновке BTX включают небольшие размеры МП, лучшее размещение компонентов для контроллеров ввода-вывода на задней панели и лучшего охлаждения.

Форм-фактор	Размеры материнской платы	Количество слотов расширения
BTX	267 × 325 мм	7
micro BTX	267 × 264 мм	4
nano BTX	267 × 224 мм	2
pico BTX	267 × 203 мм	1

Особенность форм-фактора BTX – это расположение материнской платы с левой стороны корпуса. Слоты памяти и слоты расширения поменялись местами, что позволяет основным комплектующим (процессору, графическому контроллеру и северному и южному чипсету) использовать один и тот же воздушный поток, что снижает количество вентиляторов, необходимых для охлаждения и уменьшает шум.

У меня на работе есть старичок 2007 года выпуска от Fujitsu-Siemens

. Все охлаждение материнки одним 120 мм вентилятором, который заключен в кожух + блок питания. До сих пор работает как печатная машинка.

Новый форм-фактор BTX несовместим с ATX, за исключением возможности использования блока питания ATX12v с платами BTX.

Удобное расположение комплектующих для их качественного охлаждения

Более компактные размеры

Не совместимость с АТХ

Отказ Intel от поддержки

Расширенный ATX (eATX)

Платы Extended ATX немного больше стандарта. Они имеют размер 305×330 мм (12 x 13 дюймов), что дает больше возможностей для разводки на плате дополнительных разъемов.

Данный стандарт используется для создания серверов, где на материнскую плату требуется установка двух и более процессоров, большое количество оперативной памяти и разного рода карт расширения. Другое название стандарта SSI EEB (Enterprise Electronics Bay). Для обычного пользователя избыточен и дорог.

Могут иметь поддержку двух процессоров

Больше разъемов под модули оперативной памяти

Больше разъемов для подключения карт расширений

Небольшой ассортимент

Требуется корпус под этот стандарт

Дорого

XL-ATX

В отличие от материнских плат других размеров, платы XL-ATX не соответствуют стандартной высоте и ширине. Платы XL-ATX очень редки, и только несколько производителей выпустили этот необычный формат за последнее десятилетие ⇒

• EVGA – в 2009 году размер 343×262 мм
• Gigabyte – в 2010 году размер 345×262 мм
• MSI – в 2010 году размер 345×264 мм

Как и в случае с продуктами Extended ATX, у них нет явного преимущества перед своими меньшими собратьями ATX, кроме большего количества модулей памяти DIMM (до 8) для создания мощных рабочих станций. При этом материнские платы XL-ATX постепенно исчезают с рынка, поэтому маловероятно, что вы столкнетесь с этим форматом в ближайшее время.

Поддержка большого количества оперативной памяти

Очень редки

Морально устарели

Дорого

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX.  После появления NLX, LPX начал вытесняться этим форм-фактором.

Маленькие размеры

Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности

Мало возможностей к модернизации

Плохое охлаждение

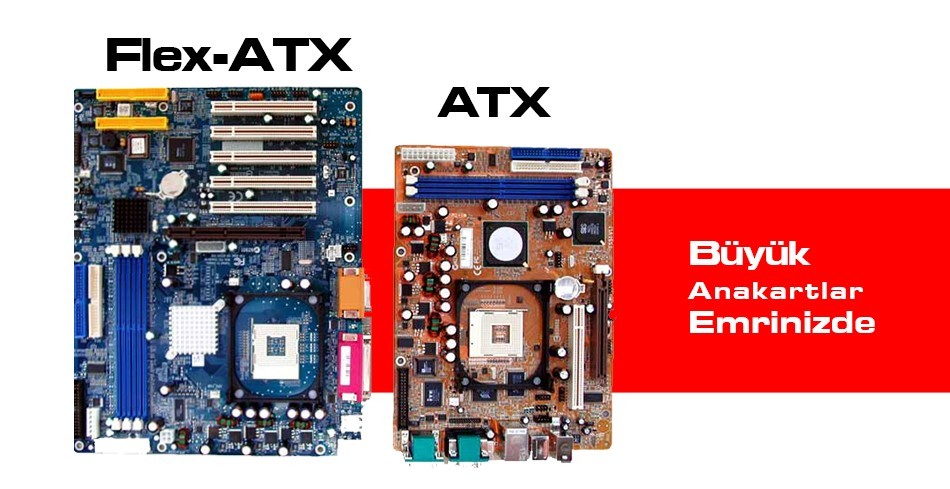

FlexATX

Спецификация FlexATX была выпущена корпорацией Intel в 1999 году в дополнение к microATX. Размер материнской платы составляет 9 × 7,5 дюйма (229 × 191 мм) и может иметь не более 3х слотов расширения.

Полностью совместимы с компьютерными корпусами и блоками питания формата ATX. Скудный набор портов ввода-вывода. Предназначается для создания бюджетных ПК для офиса. Сейчас этот типоразмер полностью вытеснен более компактными мини ITX и производительными микро АТХ.

AT и Baby AT

Оригинальная материнская плата, которая использовалась почти во всех компьютерах вплоть до Pentium 2. Их размеры составляли 350×305 мм с 6-контактными вилками и розетками для питания. Меньший (330×216 мм) форм-фактор этой МП, названный “Baby AT”, был представлен в 1985 году.

До 1997 года в компьютерах IBM использовались большие материнские платы. Однако после этого размер был уменьшен, и были выпущены МП с форм-фактором AT (Advanced Technology). Форм-фактор AT использовался в старых компьютерах (класса 386).

Вслед за типоразмером AT, был представлен Baby AT. В нем ширина материнской платы была уменьшена с 305 мм до 216 мм, что убрало проблемы, связанные с перекрытием поверхности отсеков для дисков.

Baby AT стал популярным, однако не обошлось без проблем. Компьютерная память была усовершенствована, а материнка Baby AT имела разъемы памяти на передней панели. По мере того, как процессоры становились больше и сильнее грелись, компоновка Baby AT не позволяла использовать комбинацию процессора, радиатора и вентилятора.

Форм-фактор ATX был разработан для решения как раз этих недостатков. Материнки AT и Baby AT сегодня считаются устаревшими и существует только в музеях.

Таблица основных размеров материнских плат

Форм-фактор	Размер материнской платы в мм
ATX	305 × 244
Extended ATX (EATX)	305 × 330
microATX	244 × 244
Mini-ATX	284 × 208
Mini-ITX	170 × 170
Nano-ITX	120 × 120
Pico-ITX	100 х 72
DTX	200 × 244
Mini-DTX	200 × 170
Flex-ATX	229 x 244 и 190,5 x 244
NLX	203 x 229 и 254 x 345

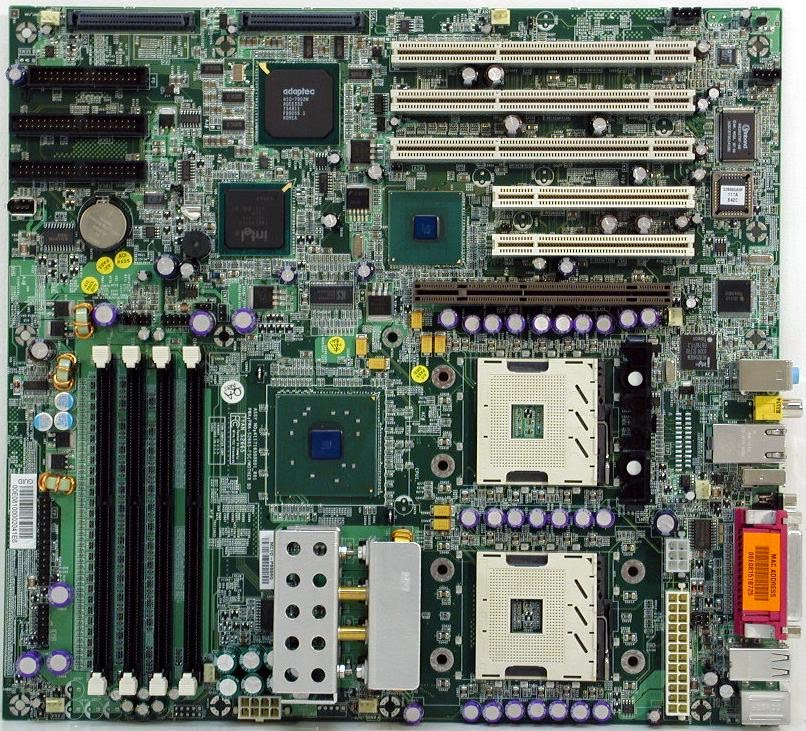

WTX	425 × 356
SSI CEB (Compact Electronics Bay)	305 × 267
LPX	229 × 279 — 330
AT	305 × 279 — 330
Baby-AT	216 × 254 — 330
XT	216 × 279

Выводы

Некоторые производители материнских плат особо сильно не заморачиваются с определением конкретного форм-фактора для их продукта и позиционирования его на рынке. Они просто в информации к плате указывают ближайший популярный типоразмер. Например, материнка имеет размеры Mini-DTX, а пишут более покупаемый Micro-ATX, что вводит в заблуждение покупателя и неразбериху с подбором нужного размера МП к корпусу ПК.

Поэтому сейчас всего 3 востребованных форм-фактора ⇒

Для домашнего универсального настольного ПК отлично подойдут мамки ATX и микро ATX. Mini ITX сильно ограничен в возможностях модернизации и его лучше использовать для офисных машин.

Очень жаль загубленный формат BTX, который сегодня смог бы помочь с охлаждением все более монструозных видеокарт. Возможно со временем мы к нему вернемся.

Если будут более активно продвигаться в массы, то станут популярными Thin Mini-ITX, Mini-DTX и Mini-STX. Эти форматы я называю – ноутбук без монитора, так как по мощности они похожи. Если вам требуются дополнительные данные, то на Википедии есть полная таблица всех размеров материнок.

Можно ли поставить MicroATX в корпус ATX?

Что меньше micro ATX или Mini ITX?

Можно ли поставить материнскую плату ATX в корпус mATX?

Чем отличается microATX от Mini ATX?

E-ATX

15.19%

ATX

49.37%

Micro-ATX

20.25%

Mini-ITX

11.39%

Mini-DTX

2.53%

Mini-STX

1.27%

Проголосовало: 79

Александр

В 1998 году — первое знакомство с компьютером. С 2002 года постоянно развиваюсь и изучаю компьютерные технологии и интернет. Сейчас военный пенсионер. Занимаюсь детьми, спортом и этим проектом.

Задать вопрос

Форм-фактор ATX: описание, характеристики и особенности

Одним из важнейших узлов компьютера является материнская плата, ведь именно на ней находятся такие ключевые компоненты, как процессор, оперативная память, большинство разъемов и многое многое другое. Материнские платы стандартизированы и имеют различные размеры, так называемые форм-факторы, к ним можно отнести ATX, MicroATX и Mini-ITX.

Стандартизация форм-факторов позволяет без труда найти нужный процессор, оперативную память, блок питания, жесткий диск на вашу материнскую плату. Большинство корпусов поддерживают все три размера материнских плат.

Разбираем подробно все форм-факторы

Intel создала форм-фактор ATX и впервые представила его в 1995 году. В течение почти 25 лет ATX был преобладающим форм-фактором для домашних и офисных персональных компьютеров.

ATX имеет самый большой из трех размеров материнских плат: 12 на 9,6 дюйма. Стандарты требуют, чтобы все материнские платы ATX были такого размера. Они также указывают расположение точек крепления, панели ввода/вывода, разъемов питания и остальных интерфейсов подключения.

Все эти функции имеют решающее значение для любой материнской платы. Точки крепления держат материнскую плату вдали от металлической поверхности корпуса, чтобы избежать короткого замыкания. Панель ввода/вывода позволяет получить доступ к задним портам вашего ПК для подключения монитора и прочих элементов.

Далеко не всем нужна материнская плата размером ATX, особенно если целью является компактность. Поэтому были созданы MicroATX платы, которые имеют размер 9,6 на 9,6 дюйма. Как и у более крупных материнских плат ATX, стандарт определяет, какими должны быть все точки крепления.

Наконец, Mini-ITX, разработанный Via Technologies в 2001 году, является самым маленьким из имеющихся, его размеры составляют всего 6,7 на 6,7 дюйма.

Материнские платы ATX обладают наибольшей расширяемостью. У них обычно есть шесть (или меньше) слотов PCIe для таких вещей, как графика, звук и сетевые карты. Однако существуют платы Extended ATX (или EATX), которые имеют семь слотов PCIe, но они предназначены больше для серверов.

MicroATX может иметь до четырех слотов PCIe, а Mini-ITX – только один для видеокарты.

Оперативная память также ограничена на Mini-ITX. В ней предусмотрено всего два слота против четырех на платах ATX или MicroATX. Это не означает, что платы Mini-ITX не могут иметь достаточный объем ОЗУ. Например, если вам нужно 32 ГБ оперативной памяти, вы просто устанавливаете на нее два модуля по 16 ГБ, тогда как на двух других материнских платах вы устанавливаете модули по 8 ГБ.

Форм-факторы ПК: ATX, AT и иже с ними

За время своего существования компьютеры пережили множество видоизменений и усовершенствований. Не стали исключением и форм-факторы (или типоразмеры) компьютеров. Сегодня поговорим о популярных форм-факторах персональных компьютеров, немного затронем историю, а также коснёмся экзотических типоразмеров ПК.

Форм-фактор (от англ. form factor) — это стандарт, который задаёт габариты и другие параметры технического изделия. Применительно к персональному компьютеру это количество и размещение комплектующих, разъёмов, элементов корпуса системного блока и прочие технические моменты. Эти стандарты не являются обязательными, но, в целом, производители корпусов и комплектующих для системных блоков стараются их соблюдать. Таким образом, если Ваш системный блок популярного форм-фактора, трудностей с его обслуживанием не возникнет.

Перечисление форм-факторов ПК начнём с самого распространённого на данный момент стандарта — ATX.

ATX

Форм-фактор ATX (англ. Advanced Technology Extended) появился на стыке XX и XXI веков, практически сразу став главным стандартом на рынке персональных компьютеров. Разработан данный типоразмер был компанией Intel. Долго описывать этот стандарт не имеет смысла, достаточно взглянуть на современный системный блок. Остановимся на главных особенностях форм-фактора ATX:

• Материнская плата компьютера обеспечивает питание процессора, оперативной памяти, дискретной видеокарты и прочих плат. Мощные видеокарты требуют дополнительного питания непосредственно с блока питания;
• Вентиляторы в системном блоке расположены таким образом, чтобы радиатор процессора находился на пути воздушного потока вентилятора блока питания. Сам блок питания при этом располагается сверху или внизу системного блока. Если блок питания располагается снизу, а также имеется дискретная видеокарта, поток воздуха от блока питания уже не будет обдувать радиатор процессора. В данной конфигурации тепло от процессора должно отводиться только силами вентилятора на радиаторе CPU;
• Разъём питания материнской платы претерпел изменения по сравнению со стандартом AT и теперь не допускает ошибочного подключения. Первоначально число контактов равнялось 20, затем было увеличено до 24;
• Изменения затронули и заднюю панель системного блока. Корпусы системных блоков форм-фактора ATX имеют стандартизированную прорезь, в которую вставляется панель с разъёмами материнской платы и специальная заглушка с отверстиями под эти разъёмы (англ. I/O Plate — Input/Output Plate). Заглушка идёт в комплекте с материнской платой. Особенностью стандарта ATX является то, что производители материнских плат вольны сами выбирать типы и количество разъёмом, которыми они снабжают свои устройства. Всё это упрощает сборку ПК, так как один корпус можно использовать с разными комплектующими.

Пример корпуса форм-фактора ATX. Хорошо видны характерные прорези для I/O Plate и блока питания.
Самыми распространёнными представителями ПК стандарта ATX являются системные блоки как на иллюстрации выше. Они удобны как в сборке, так и в обслуживании, но являются не слишком компактными по современным меркам. В последние годы им на смену всё чаще приходят более компактные компьютеры.

Как не трудно догадаться, определяющим фактором здесь является размер комплектующих компьютера. В особенности материнской платы. Хотя, конечно, и другие комплектующие способны занимать немалое пространство. Речь о дискретных видеокартах, жёстких дисках, дисководах, блоках питания, радиаторах, вентиляторах и прочем. Но остановимся на материнских платах.

Типоразмер ATX включает в себя несколько стандартов материнских плат. Классических системный блок «заточен» под материнские платы Standard-ATX (или просто ATX) размером 305 × 244 мм. Кроме этого популярными являются материнские платы форматов Mini-ATX (284 × 208 мм) и Micro-ATX (244 × 244 мм). Как правило, корпусы системных блоков содержат отверстия для крепления плат различных габаритов. Подробнее о размерах материнских плат различных типов в таблице ниже.

Название	Размер в мм	Размер в дюймах
WTX	356 × 425	14 × 16,75
EE-ATX	347 × 330	13,7 × 13
E-ATX	305 × 330	12 × 13
XL-ATX	345 × 262	13,5 × 10,3
ATX	305 × 244	12 × 9,6
Mini-ATX	284 × 208	11,2 × 8,2
Micro-ATX	244 × 244	9,6 × 9,6
Flex-ATX	229 × 191	9 × 7,5
Mini-ITX	170 × 170	6,7 × 6,7
Nano-ITX	120 × 120	4,7 × 4,7
Pico-ITX	100 × 72	4 × 2,8
Mobile-ITX	75 × 45	2,9 × 1,8

В таблице можно увидеть несколько типоразмеров материнских плат с ITX в конце названия. Данные типоразмеры были разработаны компанией VIA Technologies и де-факто являются платами стандарта ATX со своими габаритами и компоновкой. Первоначально был представлен форм-фактор ITX размером 215 × 191 мм, но он не получил распространение. А вот Mini-ITX получил распространение как основа для компактных и бесшумных ПК (не самые производительные процессоры позволяют использовать пассивное охлаждение, а HDD можно заменить на SSD).

Nano-ITX используется, как правило, в различных мультимедийных устройствах, таких как телевизионные приставки и неттопы). Pico-ITX это формат плат для ещё более миниатюрных компьютеров, а Mobile-ITX используется в промышленных мобильных и встраиваемых системах.

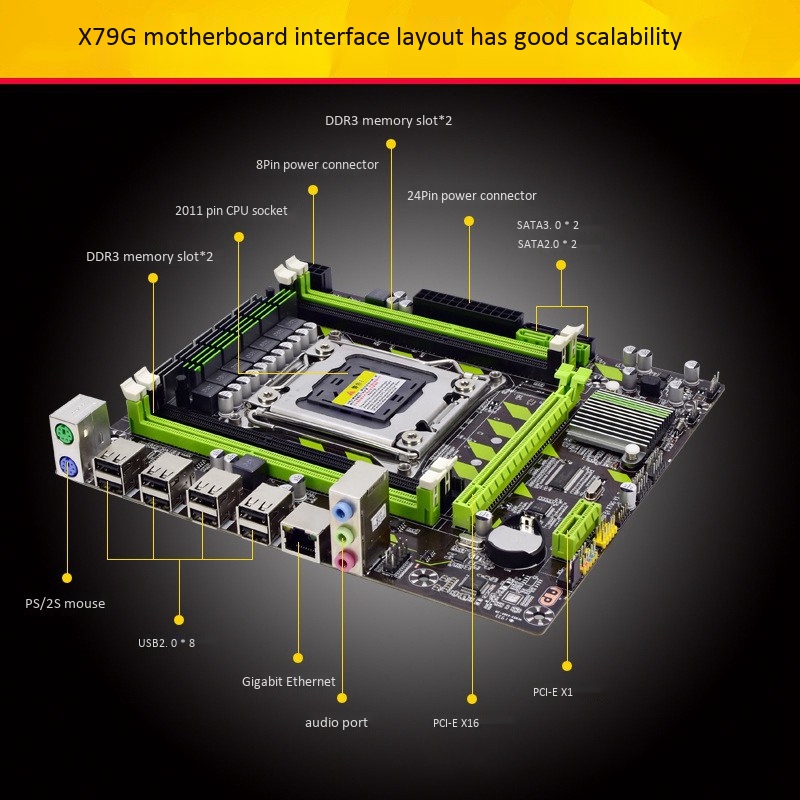

Ниже пример материнской платы форм-фактора Micro-ATX. Расположение слотов является стандартным для ATX-плат.

Материнская плата Gigabyte GA-H61M-S2PV форм-фактора Micro-ATX.

Форм-фактор ATX пришёл на смену форм-фактору AT, который появился в середине 80-х годов XX века и де-факто являлся первым массово распространённым форм-фактором персональных компьютеров.

AT

Форм-фактор AT (англ. Advanced Technology) был предложен компанией IBM в 1984 году и «царствовал» 15 лет до появления ATX. Ныне компьютеры форм-фактора AT встретишь не слишком часто.

Типичный корпус форм-фактора AT.

Компьютеры форм-фактора AT имели следующие особенности:

• Задняя стенка корпуса системного блока не имела универсального выреза, в который у корпусов ATX вставляется I/O Plate. Имелось лишь отверстие под разъём подключения клавиатуры и отверстия для плат расширения;
• Слоты оперативной памяти обычно располагались в верхней части материнской платы, но иногда они могли быть и ниже;
• Внедрение крепления плат расширения таким образом, чтобы их интерфейсы помещались в прорези на задней стенке корпуса системного блока. Появление заглушек для данных прорезей. Появление на материнской плате контактов для подключения кнопки «Reset», индикаторов питания и активности жёсткого диска. Все эти нововведения затем перекочевали в стандарт ATX.

Материнские платы форм-фактора AT выпускались в двух размерах: AT (305 × 279 мм или 305 × 330 мм) и Baby AT (331 × 218 мм). Последние получили большее распространение.

Материнская плата форм-фактора Baby AT.

В целом, расположение комплектующих на материнских платах стандарта AT признавалось неудачным ещё во времена их активного использования. Охлаждение центрального процессора осуществлялось недостаточно, так как этому препятствовали платы расширения, а планки оперативной памяти находились возле блока питания практически вплотную к нему.

Теперь поговорим об экзотике.

BTX

Данный форм-фактор задумывался корпорацией Intel как продолжение ATX. Типоразмер BTX (англ. Balanced Technology Extended) был представлен в 2004 году, а выпуск компьютеров данного стандарта происходил в 2005-2006 гг.

Пример корпуса форм-фактора BTX.

По сравнению с форм-фактором ATX появились следующие улучшения:

• Движение воздуха внутри системного блока происходит рациональнее по сравнению с системными блоками форм-фактора ATX. В корпусе типоразмера BTX было организовано прямое движение воздуха, а материнская плата была вынесена на левую стенку корпуса вместо правой. Перенос материнской платы привел к тому, что платы расширения располагались радиаторами вверх, способствую воздухообмену;
• Высота материнской платы и высота I/O Plate были уменьшены по сравнению со стандартом ATX.

Нераспространённым форм-фактор BTX оказался не потому, что имел какие-то фатальные недостатки, а потому, что его достоинства перед форм-фактором ATX не оказались определяющими. Главной причиной разработки стандарта BTX было всё возрастающее тепловыделение процессоров семейства Intel Pentium 4. Вскоре, впрочем, этот фактор потерял актуальность, так как последующие процессоры «грелись» не так сильно. В свою очередь, это привело к тому, что и потребность в новых корпусах ПК отпала сама собой.

NLX

Ещё одним ретро-типоразмером является NLX (англ. New Low Profile eXtended), который был создан для низкопрофильных систем. Особенностью форм-фактора NLX являлась отдельная выносная плата, которая подключалась к материнской плате. В свою очередь, к выносной плате подключались платы расширения и питание. Выносная плата располагалась перпендикулярно материнской плате, а платы расширения параллельно.

Форм-фактор NLX.

Разделение на материнскую и выносную платы дала производителям оборудования возможность комбинировать различные слоты в платах под потребности заказчиков.

Корпус форм-фактора NLX.

Форм-фактор NLX пал жертвой общего снижения популярности к низкопрофильным системам в пользу вертикальных корпусов ПК. На текущий момент системы с горизонтальным расположением корпуса имеют внутри платы стандартов ATX или ITX и не предполагают использование плат расширения.

Игровой ПК

Если вам нужен игровой компьютер, тогда плата ATX будет лучшим выбором, а MicroATX – на втором месте. Больший объем пространства будет в ATX, в ней проще и легче разместить все необходимые компоненты.

Хотя ATX будет лучшим решением, нет никаких причин отказаться от MicroATX, если вы новичок и хотите что-то более компактное. Собрать все вместе немного сложнее, но все же выполнимо. Если вы все-таки решили использовать MicroATX, обратите внимание на размер корпуса. Вам не нужен корпус, который предназначен для ATX, если вы хотите создать что-то компактное. Кроме того, некоторые корпуса MicroATX немного шире, чем ATX, поэтому обратите на это внимание!

Mini-ITX является наихудшим вариантом из всех имеющихся, потому что в корпусе очень мало места. Вы, конечно, можете собрать игровой ПК с платой Mini-ITX, но должны тщательно рассчитать место под видеокарту и охлаждение. В корпусе Mini-ITX не так много места, особенно по сравнению с ATX.

Размеры форм-факторов материнских плат

Размеры системных плат варьируются в зависимости от предназначения устройства. Существуют платы, размер которых сопоставим с размером игральной карты и существуют платы, длина которых составляет более 40 см, в частности, таков стандарт материнских плат VTX, применяемых в серверах и компьютерах высокого класса с поддержкой массивов жестких дисков. Размер форм-фактора определяет расширяемость системы. Чем больше плата, тем больше может быть размещено на ней слотов для разных устройств. Так, материнские платы MicroATX нередко имеют не более двух разъемов для ОЗУ, что ограничивает апгрейд.

Домашний ПК

Домашний ПК, как правило, используется для просмотра видео, отправки почты, общения в социальных сетях и просмотра веб-сайтов. Для этого вполне подойдет MicroATX или Mini-ITX. Они не будут занимать много места и их вполне хватит для ваших задач.

Как мы говорили ранее, ATX довольно старый форм-фактор. Intel пыталась создать замену ATX под названием BTX в 2004 году, но она так и не завоевала популярность.

Однако производители компонентов для компьютеров все еще экспериментируют с альтернативами ATX. На Computex 2021 Asus продемонстрировала концепцию материнской платы под названием Prime Utopia . Это выглядело очень круто и совершенно отличалось от всего, что мы имеем сейчас.

Asus сделал порты ввода/вывода модульными. Это означает, что вы можете подключить только то, что вам нужно, например, дополнительные порты Ethernet или USB и вы можете полностью убрать порты микрофона и наушников.

Такие концепции, как Prime Utopia, шикарны, но вряд ли мы их увидим в скором времени. ATX и связанные с ним стандарты уже несколько десятилетий хорошо служат без нареканий. Все привыкли к ним, и лучшие методы для сборки, обслуживания и охлаждения этих ПК хорошо известны.

Все три типа материнских плат вполне способны выполнить любую работу. Ваш выбор должен зависеть от количества места, которое у вас имеется и от того, нужно ли будет расширяться в будущем.

Компактная версия

Форм-фактор micro-ATX появился немного позже основного стандарта – в 1997 году. Материнская плата этого формата имеет 244 х 244 мм. Вариант был разработан для процессоров с уже устаревшей архитектурой х86.

В процессе создания было решено сохранить электрическую и механическую совместимость с предыдущим стандартом. В итоге главным различием остаются габариты плат, количество слотов и интегрированная периферия. Micro-ATX выпускают на рынок со встроенной видеокартой, тем самым обозначая целевое назначение этого стандарта. ПК с таким форм-фактором подходят для офисной работы и не рассчитаны на геймерские проекты, так как интегрированная видеокарта посредственная.

Какой форм-фактор материнской платы лучше

Нельзя сказать, что конкретный типоразмер системной платы лучше другого, так как выбор обуславливается в первую очередь потребностями пользователя и теми задачами, которые ставятся перед компьютером. Выбирая устройство, желательно ориентироваться на современные форм-факторы материнских плат ради обеспечения максимальной совместимости со стандартизированными устройствами. Например, если вы не планируете производить частые апгрейды вашего ПК и при этом вам не нужно решать задачи, требующие значительного объема ресурсов, можно остановить свой выбор и на MicroATX. А вот в качестве основы для сборки мощного игрового ПК с перспективами расширения базы лучше отдать предпочтение стандартному ATX.

Устаревшие и современные форм факторы материнских плат

В сводной таблице форм-факторов материнских плат мы обошли одну важную деталь — их актуальность. Некоторые из них являются устаревшими, другие, напротив, только находятся на стадии внедрения. Такие типоразмеры как XT, AT, Baby-AT и LPX уже не в ходу. По причине отказа разработчика развивать проект, утратил свою актуальность и такой относительно молодой типоразмер как BTX со своими производными (MicroBTX, PicoBTX и т. д.) К неактуальным форм-факторам можно причислить и NLX, уступившим место MicroATX и FlexATX.

Наиболее востребованными и распространенными сегодня являются форм-факторы материнских плат mATX (MicroATX), EATX (расширенная ATX) и, собственно, сам ATX. Другие форм-факторы, хотя и существуют уже несколько лет, только внедряются. К ним относятся SSI CEB, Mini-STX, NLX, Nano- и Pico-ITX, WTX и FlexATX. Существуют и такие материнские платы, которые нельзя отнести ни к одному из существующих форм-факторов. Как правило, это брендовые устройства.

Самый маленький форм-фактор материнской платы

Уменьшить размер системной платы без существенных потерь функциональности и расширяемости является одной из главных задач инженеров. Если не считать требующей несущей платы CoreExpress, размер которой составляет всего 58 × 65 мм, к наиболее компактным материнским платам сегодня можно отнести Pico-ITX размером 100 × 72 мм, созданной компанией VIA Technologies в 2007 году и созданную в 2009 году VIA Technologies Mobile-ITX размером всего 60 × 60 мм.

Но абсолютный рекорд принадлежит квадратной материнской плате ROCK PI S со стороной всего 38 мм, используемой в миниатюрном компьютере от разработчиков-энтузиастов Radxa. Правда, нельзя не отметить функциональную ограниченность PC ROCK PI S, даже продвинутая версия которого лишена графического процессора, но зато оснащена 256 Мб ОЗУ, 8 Гб флеш-памяти, Wi-Fi-модулем, картридером microSD, двумя портами USB 2.0 и восьмью разъемами для разных устройств.

Современные форм факторы или размеры материнских плат для пк. Четыре недорогих mATX-корпуса, пригодных для игровой системы Велик ли выбор

Еще недавно материнские платы Micro ATX были уделом систем начального уровня. С соответствующими требованиями к производительности и функционалу. Абсолютное большинство из них несли на борту интегрированное видео, а некоторые в принципе не позволяли добавить дискретное. О каких возможностях разгона можно говорить в такой ситуации? Вот с ними и было все плохо. Хотя понятно, что некоторые компьютерные энтузиасты с радостью отказались бы от своего огромного «гроба» на столе (или под ним) в пользу системного блока поменьше и поаккуратнее. Пусть и в обмен на чуть худшие показатели.

реклама

Спрос, как известно, рождает предложение, и Micro ATX материнские платы для притязательных пользователей начали появляться. В том числе неплохо приспособленные к разгону. Но решиться выпустить «мелкую» материнку без встроенного видео производители не решались.

Только вот что делать, если под процессорный разъем существует только один набор микросхем, и тот дискретный? А вдобавок как раз эта платформа является наиболее производительной и «продвинутой» в бытовом сегменте. Против армии пользователей, которые непременно хотят все лучшее, но в небольшом корпусе, не попрешь.

Речь, конечно, о сокете Intel LGA 1366 и наборе логики X58 того же производителя. В настоящий момент материнские платы на нем в формате Micro ATX выпускают минимум четыре производителя. Одной из первых это начала делать компания Asus. Причем, тайваньцы не стали мелочиться и «выкатили» Micro ATX материнку сразу во флагманской серии Republic of Gamers (ROG). Именно этот «монстрик» и стал героем сегодняшнего обзора.

Встречайте — Asus Rampage II Gene.

реклама

Материнская плата поставляется в совсем небольшой квадратной коробке из плотного матового картона. Цветовая гамма тяготеет к красным тонам. На лицевой стороне только название материнки, да перечень логотипов «заинтересованных» торговых марок.

По бокам также ничего интересного, хотя стандартная наклейка с серийным номером присутствует.

Краткий перечень технических характеристик, тесно переплетенный с маркетинговыми заявлениями, расположился на задней стороне коробки.

Внутри дела обстоят лучше. Под откидывающейся крышкой вместо ожидаемого окна обнаруживаются развернутые описания: интегрированной звуковой подсистемы, в разработке которой участвовала небезызвестная компания Creative; а также части программного обеспечения, поставляемого вместе с платой. И если 3DMark 06 уже порядком устарел (впрочем, последний вышедший на данный момент Vantage тоже не первой свежести, да еще и не работает на «довистовых» ОС Windows), то наличие в комплекте популярного антивируса разработки российской компании не может не радовать.

Внутри первым делом обнаруживается материнская плата. Она с комфортом расположилась в отдельном отсеке, прикрытая пластиковой крышкой. Разделенный на две части комплект поставки спрятался под ней. А на самом дне лежит фирменная наклейка с абстрактным изображением, повторяющим «главную тему» коробки. Она довольно большая (если клеить на компьютерный корпус, то разве что на боковую стенку) и наверняка будет привлекать удивленные взгляды.

Но вернемся к комплектным аксессуарам. С Asus Rampage II Gene поставляются:

• Брошюра Quick Start Guide на 12 языках (русский присутствует).
• Полноценная инструкция, но уже только на английском языке.

• Диск с программным обеспечением. Кроме драйверов под 32- и 64-битные MS Windows 2000/XP и Vista, а также Linux; и упомянутых 3DMark с Kaspersky Antivirus на нем пользователь найдет:

• Заглушка I/O-портов материнской платы. Она здесь оригинальная, с изолирующим «бутербродом» изнутри.

• Набор коннекторов Asus Q-Connector Kit, позволяющий подключить корпусные разъемы вне тесного кейса, а потом уже одним махом вставить в материнскую плату. Очень удобная «фича». Жаль, что кроме Asus ее мало кто использует (патенты мешают?)
• Панелька LCD Poster, по сути являющаяся экраном, предназначенным для вывода параметров работы системы.

• Один PATA-шлейф. Черный, но обычный, плоский, не «собранный». Впрочем, в современных компьютерах все меньше соответствующих устройств, так что это не критично.
• Четыре сигнальных SATA-кабеля. Эти красные, упакованы по два, в каждом наборе один прямой, второй угловой.
• Несколько одноразовых пластиковых стяжек для проводов.
• Шлейф для объединения двух видеокарт в SLI.

Материнская плата, как я уже упоминал, расположена в отдельном отсеке. Неплохо защищающем ее даже после того, как «материнку» извлекли из коробки. А главное, прекрасно подходящем в качестве основы для открытого стенда:).

Компьютерные технологии развиваются. Меняется форма устройств, их габариты и технические характеристики. Сегодня мы рассмотрим такое понятие, как форм-фактор, и его разновидность ATX — самую популярную и востребованную.

Форм-фактор

Чтобы перейти к теме статьи, нужно разобраться с основным понятием. Форм-фактор — это стандартизация относительно ИТ-оборудования. С помощью её можно определить размер устройства, основные технические показатели, наличие дополнительных деталей, их расположение.

Сейчас, говоря о форм-факторе, люди вспоминают о материнке. Ранее же термин был применим к корпусам телефонов, оборудованию связи и другим комплектующим ПК.

Учитывая, что форм-фактор — это стандартизированное понятие, его относят к рекомендательным параметрам. То есть благодаря индексу, которым обозначают определенный форм-фактор, возможно обозначить обязательные и дополнительные параметры. Разработчики стараются принимать стандарт как должное и руководствоваться им при создании соответствующего комплектующего.

Разновидность

Форм-фактор ATX не единственный стандарт для комплектующих. Но именно этот вариант стал востребован для массового производства ПК. Его впервые мир увидел в 1995 году, а производителем этой архитектуры стала компания Intel. Ранее уже существовали стандарты XT, AT и Baby-AT, которые с 1983 года внедрила компания IBM.

Форм-фактор типа ATX повлиял на появление модифицированных стандартов. Стали появляться сокращенные форматы, с меньшим количеством слотов и компактными размерами. К 2005 году был разработан мобильный стандарт, оптимизированный для процессоров.

Офисные компьютеры тоже стали оснащать различными комплектующими определенных стандартов. Стали появляться платы, которые применяли в сложных производствах. Такие модификации стандарта стали известны с 2004 года. Форм-фактор ATX перевоплощался в SSI CEB, DTX, BTX и пр.

ATX

Этот форм-фактор стал популярен еще в 1995 году, но наибольшее распространение получил с 2001 года. Стандарт стал доминирующим в производстве ПК. Он влияет не только на размер платы или другого комплектующего. ATX диктует стандарт БП, корпуса ПК, размещение слотов и разъемов, форму и расположение слотов, крепление и параметры БП.

Компания Intel долго размышляла над тем, каким должно быть продолжение форм-фактора AT. К 1995 году разработчики представили новенький стандарт ATX. Кроме этой компании, над изменением устаревшего стандарта думали другие производители, которые поставляли OEM-технику. После новый стандарт был подхвачен теми, кто поставлял материнки и БП.

За все время своего существования было выпущено 12 спецификаций. Форм-фактор ATX размеры имеет стандартные: в миллиметрах — 305 х 244, в дюймах — 12 х 9,6. Модификации, которые выпускались под другими именами были разработаны на основе ATX, но имели различия в размещении портов, общих габаритов и т. д.

Так, в 2003 году компания Intel захотела внедрить BTX. Этот новый стандарт более эффективно охлаждал системный блок ПК. Разработчики хотели медленно убрать с рынков ATX, который поддерживал высокий нагрев внутри системного блока. Но даже такая опасность, как перегрев всей системы, не способствовала тому, чтобы удачно сменить формат на BTX.

Большинство производителей отказались распространять его, так как снижение рассеиваемой мощности показывало положительные результаты, и в будущем все равно удалось достичь неплохих результатов при охлаждении корпуса и без смены стандарта. В итоге к 2011 году стало понятно, что заменять форм-фактор ATX не нужно.

Основные изменения

Настолько удачного изобретения в этой области ждать не стоило. Пользователь получил кардинальные изменения касательно предыдущей версии AT. Питанием процессора стала заниматься материнская плата. На неё подается дежурное питание даже в выключенном состоянии. Материнка обеспечивает функционирование управляющего блока и некоторых периферийных устройств.

Стала возможна замена вентилятора на более крупный и размещение его дне БП. Воздушный поток становился более мощным и охватывал большее количество элементов в системном блоке. Изменялось количество оборотов, а соответственно, и шум. Со временем появилась тенденция к размещению блока питания внизу корпуса.

Питание

Смена форм-фактора принесла изменение формата разъема питания. Вызвано это было тем, что в предыдущем формате два схожих разъема подключались в неподдерживаемые слоты, из-за чего происходил сбой системы. В процессе увеличения потребляемой мощности, необходимо было увеличивать количество контактов питания. Разработчики начинали с 20, позже их становилось больше, а также появились дополнительные разъемы.

Интерфейсная панель

Интерфейсная панель стала свободнее. Ранее здесь находился слот для клавиатуры, а в специальные отверстия устанавливали платы для расширения. Форм-фактор ATX добавил к слоту для клавиатуры место для коммуникатора. Свободную площадь заняло прямоугольная «щель» стандартизированного размера, куда разработчики помещали необходимые слоты.

Начальный блок питания

Помимо того, что существует материнская плата форм-фактора ATX, можно найти и стандарта. Поскольку развитие формата длилось девять лет, за это время разработчики старались не только изменять разъем, но и делать его совместимым с предыдущими формами.

Так, изначально применялся разъем с 20 контактами питания. Этот вариант популярен был до появления материнки с шиной PCI-Express. Потом появился разъем с 24 контактами. Чтобы этот вариант поддерживался и предыдущими версиями, «бонусные» 4 контакта можно было снять, а плата работала бы и с двадцатью.

Изменения процессоров

Когда стали появляться новые процессоры Pentium 4 и Athlon 64, пришлось переработать стандарт до версии 2. 0. Так, материнки стали требовать для основной шины 12 В. Блок питания, форм-фактор ATX которого также обновился до второй версии, должен был получить дополнительный разъем. Так появился дополнительный разъем еще на 4 контакта.

После этого стали появляться варианты со сложными контактами. Например, 24+4+6-контактный разъем стал востребован для материнок, которые получили несколько портов PCI-E 16x. А 24+4+4-контактный фактически имел дополнительный 8-штырьковый разъем, который состоял из двух слотов по 4 контакта. Таким образом его стали применять для материнок, которые имели высокое энергопотребление.

Такое решение с объединением двух разъемов по 4 контакта было вызвано тем, чтобы не лишать пользователя подключать модель к более старым материнским платам. Так, один разъем отстегивался от другого, и мы получали 24+4-контактный провод.

Корпус

Помимо материнки и БП, определенную стандартизацию имеет и корпус. Форм-фактор ATX в этом случае является наиболее современным и подходит для системных плат того же формата. Такой корпус предполагает более легкий доступ ко всей внутренней периферии. Имеет отличную вентиляцию внутри. Позволяет устанавливать не одну полноразмерную плату.

Несмотря на одинаковые названия, в можно поместить материнскую плату формата микро-ATX. Кратко об этом стандарте мы поговорим далее.

Компактная версия

Форм-фактор micro-ATX появился немного позже основного стандарта — в 1997 году. Материнская плата этого формата имеет 244 х 244 мм. Вариант был разработан для процессоров с уже устаревшей архитектурой х86.

В процессе создания было решено сохранить электрическую и механическую совместимость с предыдущим стандартом. В итоге главным различием остаются габариты плат, количество слотов и интегрированная периферия. Micro-ATX выпускают на рынок со встроенной видеокартой, тем самым обозначая целевое назначение этого стандарта. ПК с таким форм-фактором подходят для офисной работы и не рассчитаны на геймерские проекты, так как интегрированная видеокарта посредственная.

Другие варианты

Помимо ATX и micro-ATX, существовал форм-фактор mini-ATX, который сейчас уже не встретишь нигде. Размеры его — 284 х 208 мм. Появился и FlexATX, который имел размеры 244 х 190 мм. Эта модификация гибкая и позволяет производителю самостоятельно решать многие проблемы.

Так, он может выбирать размер и расположение БП. Участвовать в изменениях, касающихся новых процессорных технологий. Но и этот вариант не смог «бороться» с ATX и остается на заднем плане.

Форм-фактор компьютерных корпусов и материнских плат — одна из значимых их характеристик. Часто сталкиваются с непониманием разницы между ATX и mATX либо при сборке новой системы, либо при апгрейде старой. Большинство знакомы только с этими аббревиатурами, хотя в контексте встречаются и другие. Оба стандарта схожи между собой, и к ряду характеристик ряда комплектующих предъявляют идентичные требования, так что рассматривать ATX и mATX стоит именно в отношении материнских плат — форм-фактор здесь будет определяющим.

Определение

ATX — форм-фактор полноразмерных материнских плат для настольных компьютеров, определяющий габариты, количество портов и разъемов, другие характеристики. Также является форм-фактором персональных настольных компьютеров, определяющим размеры корпуса, расположение креплений, размещение, размер и электрохарактеристики блока питания.

mATX — форм-фактор материнских плат уменьшенных габаритов и с урезанным количеством портов и интерфейсов. Также — форм-фактор корпусов системных блоков.

Сравнение

Разница между ATX и mATX прежде всего в размерах. Полноразмерные материнские платы устанавливаются в корпуса форм-фактора full-tower и midi-tower, платы mATX — еще и в mini-tower. Стандартные размеры плат ATX составляют 305х244 мм, хотя и могут быть чуть меньшей ширины — до 170 мм. Стандартные размеры плат mATX (часто называются micro-ATX) составляют 244х244 мм, но могут быть урезаны и до 170 мм. Очень жесткими стандарты не являются, и разница в несколько мм от того или иного производителя — дело обычное и ни на что не влияющая. А вот места под крепления стандартизированы форм-фактором жестко, и абсолютно всегда совпадают с корпусными отверстиями для установки материнских плат. Визуально определяется так: первый от заглушки вертикальный ряд отверстий универсален, второй предназначен для mATX, третий — для ATX плат. В маленькие корпуса mATX установить плату ATX не получится, наоборот в абсолютном большинстве случаев установка не вызовет сложностей.

Еще одно отличие — в количестве портов и интерфейсов. Стандартизации это не подлежит и остается на усмотрение производителя, однако преимущественно на платах mATX распаян минимальный джентльменский набор: два, а не четыре, как в ATX, слота под оперативную память, меньшее количество интерфейсов SATA и USB, на заднюю панель выведен один видеовыход (если есть), порты ввода-вывода, часто совмещенные, минимум USB, чаще всего полностью отсутствуют излишества вроде eSATA или HDMI. Все материнские платы сегодня снабжены ethernet-портом. Количество PCI-разъемов на платах mATX минимально, так что установка видеокарты плюс еще пара плат расширения — предел мечтаний. Также из-за сокращения площади на маленьких платах всегда актуальна интеграция, плюс количество распаянных деталей меньше.

На практике пользователь компьютера отличий между форм-факторами материнских плат почти не найдет. Из-за небольшого размера корпусов и “кучности” электроники mATX могут сильнее греться, а установка новых комплектующих из-за сэкономленного пространства может оказаться неудобной.

Выводы сайт

1. ATX больше и как форм-фактор материнских плат, и как форм-фактор корпусов.
2. mATX обладает урезанным функционалом из-за сокращения количества портов и разъемов.
3. Платы mATX могут устанавливаться в корпуса ATX, а не наоборот.
4. В некоторых случаях mATX вызывают неудобство при установке комплектующих.

#XL-ATX #Enhanced_E-ATX #E-ATX #SSI_CEB #ATX #microATX #FlexATX #Mini-DTX #Mini-ITX ATX (Advanced Technology Extended) — созданный в 1995 году стандарт, описывающий геометрические размеры и , способы их сопряжения, а также геометрические и электрические параметры блоков питания, их способов подключения к материнским платам и взаимодействия с ними. Наглядное сравнение размеров материнских плат популярных форматов семейства ATX: Более полный перечень известных типоразмеров материнских плат: Используемые или планируемые к использованию в компьютерах в настоящее время: Название Размер платы(мм) Комментарии: XL-ATX 345 × 262 (325 × 244) XL-ATX. Первым представителем этого форм-фактора стала материнская плата Gigabyte GA-890FXA-UD7, вышедшая 1 апреля 2010 года. Платы стандарта XL-ATX длиннее стандартных ATX плат и позволяют создать материнскую плату с возможностью установки до 10 плат расширения. Длина материнской платы не позволяет устанавливать ее в корпуса, расчитанные на ATX или E-ATX платы, поэтому необходимо выбирать специальные корпуса. Enhanced E-ATX 347 × 330 Фирменное расширение E-ATX от SuperMicro. Плата шире(со стороны БП) стандартной EATX-платы на 32 мм, что требует соответствующего корпуса. Обычно этот формат обозначают просто как E-ATX(347 × 330) E-ATX 305 × 330 Extended ATX. Наиболее популярный формат плат и корпусов для двухпроцессорных рабочих станций и серверов. Второе название SSI EEB SSI CEB 305 × 267 Формат материнских плат для рабочих станций. Последнее время начали появляться платы данного формата для игровых компьютеров. Возможна установка плат данного формата в корпуса E-ATX ATX 305 × 244 Наиболее популярный (вместе c MicroATX) формат материнских плат. На практике платы могут быть короче, вплоть до 305 × 170 microATX 244 × 244 Наиболее популярный (вместе c ATX) формат материнских плат. На практике платы могут быть короче, вплоть до 244 × 170 FlexATX 229 × 191 Уменьшенный вариант MicroATX, предложенный фирмой Intel Mini-DTX 203 × 170 Mini-ITX 170 × 170 Другие форматы материнских плат, не имеющие полной совместимости с ATX. Устаревшие или не нашедшие массового применения: Название Размер платы (мм) Комментарии: WTX 356 × 425 Workstation ATX — встречается, как, правило, только в brand-name четырёхпроцессорных платформах, как и близкий к нему SWTX AT 350 × 305 Оригинальные форматы материнских плат для персональных компьютеров, предложенные компанией IBM и доминировавшие на рынке до конца 90-х годов XX века. Как правило, большинство плат формата Baby-AT можно установить в ATX корпус. Baby-AT 330 × 216 DTX 244 × 203 Уменьшенные варианты MicroATX, предложенные фирмой AMD. NLX 254 × 228 Оригинальные «фирменные» стандарты крупных производителей ПК. Были полностью вытеснены MicroATX. LPX 330 × 229 BTX 325 × 266 Формат, который разрабатывался как замена ATX, но так ей и не стал. microBTX 264 × 267 Nano-ITX 120 × 120 Уменьшенные варианты MicroATX, предложенные фирмой VIA. Pico-ITX 100 × 72 mobile-ITX 60 × 60 Формат сверхкомпактных материнских плат для мобильных и встраиваемых компьютеров, также предложен VIA Используемые в промышленном и встраиваемом оборудовании:

Форм-факторы материнских плат: классификация, отличия, размеры

Автор Алексей На чтение 6 мин Просмотров 14.3к. Опубликовано 28.02.2017 Обновлено 14. 05.2021

Содержание

1. Что такое форм-фактор системной платы
2. Форм-факторы системных плат для офисных и игровых ПК
3. ATX
4. MicroATX (mATX)
5. FlexATX
6. Форматы материнских плат для компактных ПК
7. DTX и Mini-DTX
8. Mini-ITX
9. Форматы системных плат для серверных систем
10. Extended ATX (eATX)
11. SSI CEB

Процесс сборки нового стационарного компьютера или апгрейд старого, всегда сопровождается не малым количеством вопросов, ответы на которые нужно получить своевременно, то есть, до покупки дорогостоящих комплектующих. Поэтому, на этапе планирования конфигурации ПК пользователь, в первую очередь, должен для себя определить, какой форм-фактор материнской платы будет в ней применен. Ведь именно он задает кучу параметров для будущей сборки, начиная от размеров корпуса системного блока компьютера, заканчивая типом встроенной в него системы охлаждения. Исходя из этого, в данной теме рассмотрим, какие бывают форм-факторы материнских плат, их виды, форматы, размеры, предназначение и т. д.

Что такое форм-фактор системной платы

Форм-фактор материнской платы это установленный производителями стандарт, задающий ее габаритные и присоединительные размеры, то есть размеры крепления к корпусу, количество и расположение интерфейсных слотов для подключения оперативной памяти, видеокарты, разного рода карт расширения, портов ввода и вывода и прочих необходимых интерфейсных разъемов.

Как видите, данный параметр напрямую влияет, как на внешний вид в целом, собираемого системного блока, так и на его аппаратную начинку. Если выбрать не правильный форм-фактор материнской платы, то последствия могут быть печальными, приводящими к незапланированному расходу бюджета. Здесь нужно учесть множество факторов: это размер корпуса системного блока, его внутреннее пространство для установки карт расширения, видеокарты, процессора, блока питания, дисковой системы, ну и системы охлаждения.

Если конфигурация проектируется для мощного игрового компьютера, то последнему из перечисленных пунктов требуется уделить особое внимание.

Обзор классификаций материнских плат начнем с наиболее популярных в кругах рядовых пользователей форм-факторов и закончив МП профессионального уровня, предназначенных для специфически задач.

Форм-факторы системных плат для офисных и игровых ПК

ATX

Данный формат МП является наиболее востребованным для построения стационарных компьютеров любой конфигурации, начиная от офисного варианта, заканчивая мощной игровой станцией. Платы формата ATX имеют стандартные размеры 30,5х24,2 см., что позволяет производителям без труда наделять их всем необходимым функционалом и полноценной комплектной базой – слотами, портами, интерфейсными разъемами, усиленными цепями питания и т.д.

К важной конструктивной особенности данного типоразмера МП нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта ATX. С одной стороны, это, казалось бы, минусом, но с другой- сборка компьютеров с их применением может сэкономить пользователю денежные средства из выделенного им бюджета.

Во-первых, компьютер, собранный на их базе менее требователен к системе охлаждения, потому как компонентам его аппаратной начинки не приходится ютиться в маленьком корпусе, а значит они имеют хорошую вентиляцию без применения дорогостоящих систем охлаждения.

Во-вторых, сегмент корпусов, совместимых с материнскими платами форм-фактора ATX, более велик по сравнению с прочими типоразмерами. Поэтому, собирая компьютер, у пользователя не возникнет затруднения с выбором корпуса будущего ПК ни по финансовой стороне вопроса, ни по выбору модели.

MicroATX (mATX)

Данный типоразмер материнских плат является урезанной версией стандарта ATX. Это касается как размеров, так и комплектной базы. Размеры МП этого стандарта составляют 24,4х24,4 cм. Они полностью совместимы с корпусами предыдущего формата, но не наоборот. Зачастую платы MicroATX могут быть схожи по конфигурации со своими собратьями стандарта ATX. То есть, они могут оснащаться тем же чипсетом, но с меньшим количеством слотов PCI, предназначенных для установки различных карт расширения.

Кроме этого, не редко МП типоразмера MicroATX оснащаются встроенным графическим ядром, а схожие по конфигурации ATX нет. Отсюда следует, что системные платы этого форм-фактора не нацелены на построение игровых систем, а в большинстве случаев, ориентированы лишь для создания компьютеров офисного назначения.

FlexATX

Форм-фактор FlexATX является следующей эволюцией в сторону уменьшения материнских плат и удешевления компьютеров, собираемых на их базе. МП данного формата имеют размер 22,9х19,1 см и предназначены только лишь для офисных ПК. Они, как и их предшественницы, полностью совместимы с корпусами системных блоков формата ATX и с их системой питания.

Важной отличительной особенностью МП этого стандарта, позволяющей достигать им не высокой продажной стоимости, это их более скудная комплектная база. В некоторых случаях они даже не комплектуются слотами расширения, а пользователю приходится довольствоваться только лишь портами USB и IEEE-1394/FireWire.

Ниже на видео рассмотрены основные отличия МП семейства ATX и основные моменты, на которые нужно обратить внимание, собирая новый ПК.

Форматы материнских плат для компактных ПК

DTX и Mini-DTX

Форм-факторы DTX и Mini-DTX, представленные компанией AMD, ориентированы на построение компактных, тихих, энергонезатратных и недорогих компьютерных мультимедийных систем HTPC. Размеры МП этого типоразмера составляют 24,4х20,3 и 17х20,3 см соответственно. Они имеют полную совместимость со стандартом ATX по размерам крепления и по разъемам питания.

К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт, устанавливаемые в данные слоты.

Mini-ITX

Формат материнских плат Mini-ITX, разработанный VIA Technologies, механически и электрически совместим с форм-фактором ATX. Их размеры составляют – 17х17 см. Благодаря применению встроенных процессоров, SSD дисков в качестве файловых накопителей и применению пассивной системы охлаждения данный тип МП нацелен на создание недорогих компактных и тихих мультимедийных домашних систем.

Форматы системных плат для серверных систем

Extended ATX (eATX)

Размеры МП форм-фактора eATX составляют 30,5×33,0см. Данный стандарт в большей степени применим для создания серверов, где на материнскую плату требуется установка двух и более процессоров, большое количество оперативной памяти и разного рода карт расширения. Второе его название SSI EEB.

SSI CEB

Форм-фактор SSI CEB ориентирован на построение рабочих высокопроизводительных станций и серверных решений. Габаритные размеры материнских плат этого стандарта составляют – 30,5×25,9см.

Как видите, классификация системных плат довольно обширная и включает в себя как устаревающие виды, так и вновь разрабатываемые. Если их разбить по подобному принципу, то картина, упрощенно отображающая действительность, будет следующая:

• Устаревшие форм-факторы: LPX, полноразмерная плата AT, Baby-AT; Mini-ATX
• Современные стандарты: ATX; microATX; FlexATX, eATX, WTX, NLX, CEB
• Внедряемые типоразмеры: Mini-ITX, Nano-ITX, Pico-ITX, BTX, MicroBTX, PicoBTX, DTX и Mini-DTX

размеров материнских плат | Сравнение ATX, E-ATX, Micro-AT и Mini-ITX

Выбор материнской платы подходящего размера — одна из важнейших задач при сборке нового ПК. Тип материнской платы, которую вы выберете, сильно повлияет на производительность ПК, поскольку материнские платы всех размеров имеют разное количество слотов расширения и поддерживают разные виды аппаратного обеспечения. Следовательно, если вам интересно узнать о различных типах материнских плат, оставайтесь на этой странице и продолжайте читать до конца, чтобы узнать о размерах материнских плат.

Outline

Сравнительная таблица форм-факторов материнских плат

В целом, существует четыре основных размера материнских плат, наиболее часто используемых в наши дни при сборке нового ПК: Mini-ITX, MicroATX, ATX и EATX. Итак, чем они отличаются друг от друга, кроме их размеров? Давайте быстро взглянем:

	АТХ	ЕАТХ	Micro-ATX	Mini-ITX
Максимальный размер	12″ x 9,6″	12″ x 13″	9,6″ x 9,6″	6,7″ x 6,7″
Слоты ОЗУ	от 2 до 8	от 2 до 8	от 2 до 4	2
Тип ОЗУ	DIMM	DIMM	DIMM	DIMM, SODIMM
Слоты расширения	От 4 до 7 слотов PCIe	От 4 до 8 слотов PCIe	От 2 до 4 слотов PCIe	1 слот PCIe
Слоты для видеокарт	от 1 до 4	от 1 до 4	от 1 до 3	от 0 до 1
Порты SATA	от 4 до 12	от 4 до 12	от 4 до 8	от 2 до 6

Материнские платы различных размеров и форм-факторов

Поскольку вы ищете лучшую материнскую плату для будущей сборки ПК, есть несколько фактов о материнских платах, касающихся их размера и форм-фактора. Возможно, у вас уже есть это в виду, хотите ли вы собрать небольшой ПК, стандартный или полноразмерный. В зависимости от этого вы должны выбрать правильный размер материнской платы, который мог бы поместиться в корпусе, обеспечивая при этом максимальную производительность.

С точки зрения форм-фактора, на материнских платах большого размера, таких как EATX или ATX, достаточно места для нескольких слотов расширения, слотов оперативной памяти и других компонентов. Следовательно, мощную сборку легко сделать.

С другой стороны, если вы выберете меньшие варианты материнской платы, такие как micro-ATX или mini-ITX, у вас будет сравнительно меньше портов, доступных для карт расширения, и это может стать ограничивающим фактором для общей производительности ПК. Итак, чтобы прояснить ситуацию, давайте обсудим каждый тип материнской платы один за другим, чтобы вы могли сравнить их и выбрать ту, которая подходит для вашей следующей сборки ПК.

ATX

Давайте сначала поговорим о слоне в комнате; Материнские платы ATX — это первый выбор каждого сборщика ПК. Поскольку размер материнских плат ATX обычно составляет около 12″ x 9,6″, вы можете легко спланировать сборку Full-Tower или Mid-Tower, используя такие материнские платы. Более того, найти совместимую материнскую плату ATX сравнительно проще, чем другие варианты.

Поскольку размер материнской платы ATX довольно приличный, вы можете ожидать, что материнская плата также будет оснащена большим количеством радиаторов. Кроме того, всегда есть возможность использовать несколько видеокарт, так как материнские платы ATX обычно имеют от 2 до 4 слотов PCIe для видеокарт. Кроме того, если говорить о слотах оперативной памяти, то большинство материнских плат ATX имеют 4 слота DIMM, поддерживающих двух- или четырехканальную память.

Кроме того, слотов расширения для видеокарт, звуковых карт, портов SATA, разъемов для вентиляторов и прочих переходников обычно предостаточно. Кроме того, эти материнские платы обеспечивают наилучшее соотношение цены и качества, поскольку они широко и широко используются.

Плюсы

• В секции ввода-вывода много портов
• Идеально подходит для конфигураций с несколькими графическими процессорами
• Место для расширения

Минусы

• Не подходит для небольших корпусов ПК
• Немного дороже, чем материнские платы меньшего размера

Расширенный ATX (EATX)

Если вы ищете материнскую плату немного большего размера, чем ATX, есть также расширенная версия таких материнских плат. E-ATX в основном означает расширенный-ATX, который обычно имеет размер около 12″ x 13″.

Характеристики этой материнской платы почти такие же, как у материнской платы ATX. Но, поскольку размер шасси больше, материнские платы EATX обычно имеют больше слотов расширения. Вы можете ожидать, что материнская плата EATX будет иметь несколько дополнительных радиаторов, чем платы ATX.

Кроме того, может быть больше радиаторов, которые помогут поддерживать температуру компонентов. В некоторых случаях на материнской плате EATX может быть до 8 слотов ОЗУ, а иногда и до 2 сокетов ЦП. Наличие поддержки двух сокетов позволяет вам одновременно запускать два процессора, что может сделать производительность вашего ПК достаточно высокой.

Pros

• Некоторые материнские платы даже имеют поддержку двух процессорных сокетов
• Доступно больше слотов оперативной памяти
• Слоты расширения присутствуют в изобилии

Минусы

• Редкость

XL-ATX

В отличие от материнских плат ATX и EATX, платы XL-ATX используются не так часто, так как не дают каких-либо заметных преимуществ перед последними. С точки зрения размера, это самые большие материнские платы, но на самом деле они очень редко встречаются на рынке в наши дни.

Средняя материнская плата XL-ATX обычно имеет размеры около 13″ x 10,4″. Поскольку большинство людей довольны материнскими платами ATX и EATX, необходимость в более крупной материнской плате отпадает, поскольку аппаратные компоненты со временем становятся более мощными и компактными.

Вы определенно можете использовать один из них, если вам нужно несколько слотов PCIe и вам нужно создать установку с несколькими графическими процессорами для игр. Помимо предложения нескольких дополнительных слотов расширения и слотов оперативной памяти, нет большого преимущества в использовании материнской платы XL-ATX.

Плюсы

• Имеет больше слотов оперативной памяти
• Идеально подходит для полноразмерных корпусов

Минусы

• Дорого
• Не совместим с корпусами ПК стандартного размера

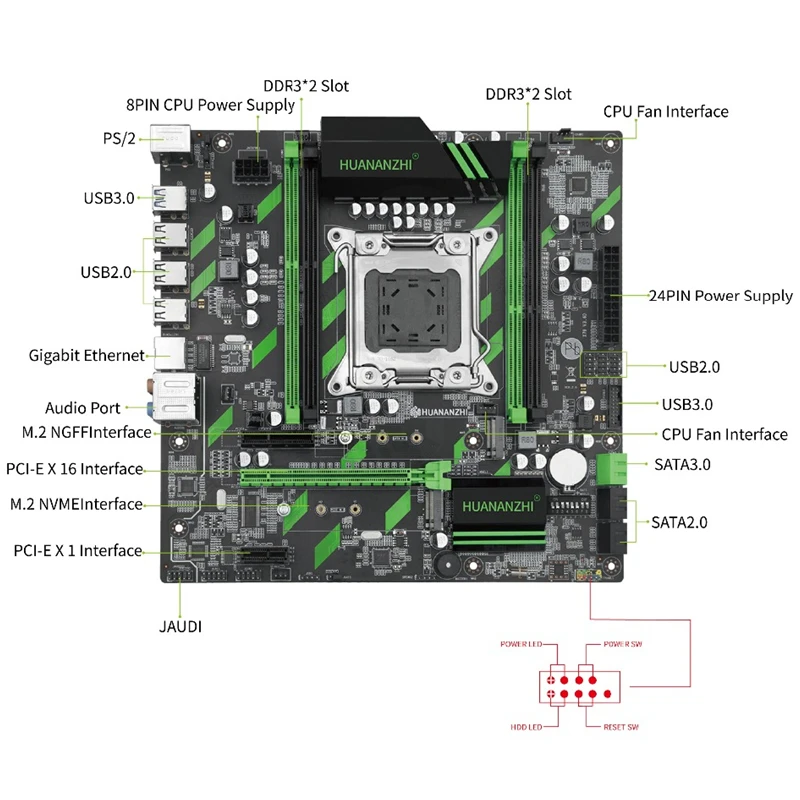

Micro ATX (mATX)

Если обрезать материнскую плату ATX на несколько сантиметров по длине и ширине, вы получите ее уменьшенную версию. При меньшем размере и сборке вам иногда приходится жертвовать несколькими слотами.

Как и у материнской платы ATX, вы можете увидеть аналогичные характеристики, такие как 4 слота для оперативной памяти, но это тот случай, когда вы покупаете модели высокого класса. В моделях mATX вы также можете увидеть материнские платы только с 2 слотами для оперативной памяти и меньшим количеством слотов PCIe по сравнению с другими более крупными размерами.

Хотя вы получаете большинство функций и совместимости, как и материнские платы ATX, единственным недостатком является то, что у вас будет меньше места для будущих расширений. На сегодняшний день все материнские платы mATX очень похожи на материнские платы ATX и поддерживают аналогичные аппаратные компоненты.

Но, поскольку размер небольшой и количество портов меньше, цены на эти материнские платы mATX более доступны. Кроме того, компактный размер таких материнских плат позволяет использовать их даже с небольшими корпусами ПК.

Плюсы

• Менее дорогие, чем более крупные модели
• Идеально подходит для небольших конструкций
• Также совместим со шкафами ATX

Минусы

• Меньше слотов расширения
• Не идеальный вариант для высокого разгона

Mini-ITX

О размере этих материнских плат можно догадаться, просто взглянув на название. Платы mini-ITX на самом деле являются самыми маленькими материнскими платами, на которых вы можете использовать аппаратные компоненты стандартного размера.

Размер этих материнских плат обычно составляет около 6,7″ x 6,7″, что делает их самыми маленькими среди всех на данный момент. Тем не менее, наличие большей секции VRM и радиаторов встречается очень редко.

При таком меньшем форм-факторе нельзя ожидать, что материнская плата будет иметь более 2 слотов оперативной памяти. Кроме того, сборка установки с несколькими графическими процессорами с использованием mini-ITX также невозможна, поскольку для этого у вас не будет более одного слота.

В большинстве материнских плат mini-ITX используются 4-контактные разъемы питания; следовательно, подача энергии также невелика. Следовательно, мечты о разгоне с такими сборками в большинстве случаев не сбываются. Однако основным преимуществом использования mini-ITX является то, что они дешевы и могут легко поместиться в корпусе ПК небольшого размера.

Pros

• Может помочь вам собрать компактный ПК
• Может работать с аппаратными компонентами стандартного размера
• Подходит для небольших шкафов

Минусы

• Ограниченная производительность VRM и радиаторы
• Не лучший выбор для разгона

Nano-ITX

Переходя к следующему типу материнских плат, nano-ITX еще меньше материнских плат, чем mini-ITX, размером всего около 4,7″ x 4,7″. В первую очередь, эти материнские платы рассчитаны на очень низкое энергопотребление.

Следовательно, они довольно ограничены и работают только с определенными аппаратными компонентами. Тем не менее, материнские платы nano-ITX часто используются для создания небольших компьютеров, идеально подходящих для интеллектуальных развлекательных целей, таких как PVR, Smart TV или в основном для целей автоматизации.

Плюсы

• Доступность
• Компактный

Минусы

• Не совместим со всеми типами стандартных компонентов ПК

Pico-ITX

Материнские платы Pico-ITX имеют размеры около 3,9″ x 3,9″ и даже меньше, чем материнские платы nano-ITX, имеющие еще меньше слотов и функций. В основном эти материнские платы довольно часто используются в устройствах, предназначенных для целей IoT и автоматизации. Эти платы являются отличным выбором для таких устройств, поскольку потребляемая мощность довольно низкая и их можно легко внедрить в устройства промышленной автоматизации и аналогичные другие устройства.

Pros

• Идеально подходит для небольших устройств IoT
• Проще в использовании

Минусы

• Совместимость с ограниченным набором аппаратных средств

Заключение

Мы надеемся, что к настоящему моменту у вас есть хорошее представление о каждом типе материнских плат. Покупая материнскую плату, по сути, вы платите за слоты расширения и другие порты подключения. Вот почему материнские платы большего размера с большим количеством слотов стоят дороже по сравнению с платами меньшего размера с меньшим количеством портов.

Для будущей сборки ПК, если вы хотите использовать несколько графических процессоров и хотите собрать чрезвычайно мощный ПК, лучшим выбором для вас может быть материнская плата EATX или ATX. С другой стороны, если у вас ограниченный бюджет или вы намеренно хотите собрать ПК меньшего размера, вы можете выбирать между платами mATX и mini-ITX в соответствии с вашими требованиями. По любым другим вопросам, связанным с материнскими платами, вы можете обсудить их в разделе комментариев ниже.

Какие размеры материнской платы ATX указаны в спецификации ATX?

• Мастер разделов
• Магия разделов
• Что такое размеры материнской платы ATX в спецификации ATX?

Хелен | Подписаться | Последнее обновление 06 апреля 2022 г.

Следующее содержание будет говорить о размерах материнской платы ATX стандартного типа, а также вариантов. Если вас интересуют более подробные сведения о материнской плате ATX или аналогичные сведения, вы можете просто посетить веб-сайт программного обеспечения для разделов диска MiniTool.

О ATX (Advanced Technology eXtended)

Согласно Википедии, ATX — это спецификация конфигурации материнской платы и блока питания, изобретенная Intel в 1995 году. Это было первое серьезное изменение в конструкции материнской платы, блока питания и корпуса настольного компьютера для много лет. ATX улучшает стандартизацию и взаимозаменяемость компьютерных компонентов. Он определяет размеры, панель ввода-вывода, точки крепления, а также интерфейсы питания и разъемов в корпусе компьютера, материнской плате и блоке питания.

Размеры материнской платы ATX

Как упоминалось выше, ATX является наиболее распространенной (популярной) конструкцией материнской платы. Что касается других стандартов для плат меньшего размера, таких как microATX, mini-ITX, nano-ITX и FlexATX, они обычно сохраняют только базовую заднюю компоновку и уменьшают количество слотов, а также уменьшают размер платы.

Размеры материнской платы ATX (полноразмерной) составляют 12 × 9,6 дюйма. То есть 305 × 244 мм, что позволяет во многих корпусах ATX принимать платы micro ATX.

Размеры вариантов материнских плат ATX

Как описано выше, некоторые платы меньшего размера, созданные на основе обычного ATX, устанавливают другие стандарты для размера платы и меньшего количества слотов расширения. Тем не менее, они используют одни и те же крепления, базовое расположение задней панели, а также один и тот же источник питания.

Стандартная материнская плата ATX предлагает 7 слотов с шагом 0,8 дюйма (20 мм), в то время как microATX уменьшает 3 слота по 2,4 дюйма (61 мм). Здесь ширина относится к расстоянию вдоль края внешнего разъема, а глубина относится к расстоянию от передней до задней части.

Примечание: Когда-то существовал Mini ATX с размерами 5,9 × 5,9 дюйма (15 × 15 см). Он был удален из спецификаций ATX из-за того, что был принят microATX. Кроме того, удаление спецификации MiniATX должно избежать противоречия с современным стандартом Mini-ITX, который имеет размер 6,7 × 6,7 дюйма (17 × 17 см).

Вам также может понравиться: [Руководство 2020] Как выбрать материнскую плату для вашего ПК?

Многие производители добавили 1, 2 или 3 дополнительных слота расширения (со стандартным интервалом 0,8 дюйма) к стандартной 12-дюймовой ширине ATX. Также были какие-то странные форм-факторы в 1999, включая полноразмерные AT, Baby-AT и полупатентованный LPX для низкопрофильных корпусов.

Ниже приведено сравнение различных вариантов материнской платы ATX размером . Каждый больший размер включает в себя все предыдущие меньшие цветовые области.

Ниже приведены размеры материнских плат ATX, включая фирменные материнские платы и специализированные материнские платы для ноутбуков и портативных компьютеров.

Материнская плата	Ширина × Глубина Максимальный размер	Год изобретения	Производитель
АТХ	12 × 9,6 дюйма (305 × 244 мм)	1995	Интел
микроАТХ	9,9 × 9,9 дюйма (244 × 244 мм)	1997	Интел
FlexATX	9 × 7,5 дюйма (229 × 191 мм)	1997	Интел
Расширенный ATX (E-ATX) (стандарт)	12 × 13 в (305 × 330 мм)	?	Супермикро / Асус
Расширенный ATX (обычно)	12 × 10,1 дюйма (305 × 257 мм) 12 × 10,4 дюйма (305 × 264 мм) 12 × 10,5 дюйма (305 × 267 мм) 12 × 10,7 дюйма (305 × 272 мм)	?	?
Расширенный расширенный ATX (EE-ATX)	13,68 × 13 дюймов (347 × 330 мм)	?	Супермикро
Ультра ATX	14,4 × 9,6 дюйма (366 × 244 мм)	2008	Фоксконн
XL-ATX	13,5 × 10,3 дюйма (343 × 262 мм)	2009	ЭВГА
	13,58 × 10,31 дюйма (345 × 262 мм)	2010	Гигабайт
	13,6 × 10,4 дюйма (345 × 264 мм)	2010	МСИ

• Facebook
• Твиттер
• Линкедин
• Реддит

Об авторе

Комментарии пользователей :

Как узнать, является ли материнская плата ATX | Малый бизнес

Материнская плата Advanced Technology eXtended, или ATX, впервые выпущенная Intel в 1995 году, до сих пор остается одним из наиболее распространенных форм-факторов на компьютерном рынке. Если у вас есть настольный компьютер, скорее всего, он будет иметь материнскую плату ATX. Конечно, за прошедшие годы материнская плата ATX претерпела несколько модификаций, но единственное, что осталось неизменным, — это ее размер. Так что, если вы покупаете замену, вы должны быть в состоянии относительно легко заменить старую материнскую плату ATX на текущей модели . Прежде чем бежать за новой материнской платой для вашего офисного компьютера, сначала убедитесь, что она будет совместима с вашим процессором и другими компонентами.

Форм-факторы материнских плат

В 2019 году и в течение последних нескольких лет в материнских платах для ПК преобладали три форм-фактора:

• Форм-фактор ATX.
• Форм-фактор micro-ATX (mATX) .
• Форм-фактор mini-ITX.

Другие форм-факторы для настольных ПК были сняты с производства за последние годы. В 2004 году, например, Intel выпустила BTX , которая должна была заменить форм-фактор ATX, но через два года компания сняла ее с производства. Extended-ATX или EATX — еще один вариант, но в персональных компьютерах они используются очень редко.

Многие другие технологии также используют материнские платы , включая ноутбуки компьютеры, автомобильные компьютеры и ТВ-приставки как у Apple TV . Однако ни один из них не совместим с настольными компьютерами.

Как

определить форм-фактор материнской платы по размеру

форм-фактор материнской платы легко определить по ее физическим размерам .

Размер материнской платы ATX составляет 12 дюймов на 9,6 дюймов.

Расширенный ATX (EATX) измеряет 12 дюймов на 13 дюймов .

Материнская плата micro-ATX (mATX) имеет размеры 9,6 на 9,6 дюйма.

Материнская плата mini-ITX имеет размеры _ 6,7 на 6,7 дюйма _s.

Как определить форм-фактор материнской платы в CMD

Если вы не хотите открывать корпус компьютера, вы можете узнать форм-фактор вашей материнской платы с помощью утилиты CMD в Windows .

1. Откройте CMD

2. Введите «cmd» в меню поиска Windows и нажмите Enter. Это открывает окно CMD. Команды CMD не чувствительны к регистру.

3. Введите команду WMIC

4. Скопируйте и вставьте следующую команду в командную строку CMD и нажмите Enter: wmic baseboard get product, Производитель, версия, серийный номер, модель, имя окно CMD отобразит:

5. • Производитель:  производитель материнской платы.
   • Наименование: Base Board (материнская плата).
   • Продукт: название материнской платы.
   • Серийный номер: материнской платы.
   • Версия: материнской платы.

6. Поиск модели материнской платы в Интернете

7. Чтобы найти форм-фактор материнской платы , , вам нужны только производитель и название продукта. Введите их в свою любимую поисковую систему. Если производитель ASUSTek Computer Inc., вам нужно только ввести «ASUS» в поисковой системе.

8. В большинстве статей, обзоров и спецификаций указан форм-фактор для конкретной модели материнской платы. Например, если ваша материнская плата ASUS B150-PRO, , то это форм-фактор ATX. Если это ASUS B150M-A , то это материнская плата micro-ATX .

Материнская плата ATX

ATX быстро стала лидером на рынке материнских плат уже в 1996, , когда она начала заменять старую материнскую плату Baby-AT . Также называется Standard ATX или Full ATX, , его порт COM , порт PS/2_, порт USB и порт LPT , подключенные непосредственно к плате.

Было несколько причин, по которым он стал лидером рынка:

ATX поставляется с расширенными элементами управления. Например, BIOS постоянно контролирует температуру и напряжение ЦП , а также скорость вращения вентиляторов охлаждения. Если материнская плата начинает перегреваться, она автоматически отключается.

Процессор и слоты памяти были перемещены, чтобы обеспечить лучшую вентиляцию и упростить установку.

Материнская плата ATX управляет источником питания, поэтому компьютер можно включать удаленно через Интернет или через сетевое соединение.

К ATX прикреплена многоуровневая панель разъемов ввода-вывода (ввода/вывода) .

Гнездо на сокете 7 ATX было размещено дальше от слотов расширения, что позволяет очень легко вставлять платы расширения большего размера.

Модель ATX 2.01 поставлялась с внутренним разъемом питания, который нельзя было неправильно подключить.

Питание ATX невозможно отключить во время загрузки. Если компьютер завис, его можно перезагрузить, нажав кнопку питания на пять секунд.

Материнская плата EATX

Материнская плата Extended-ATX имеет больше слотов расширения PCI, чем ATX. Он также может вместить больше памяти и больше видеокарт. Они идеально подходят для серверов, высокопроизводительных рабочих станций и популярны среди тех, кто очень любит видеоигры. К тому же они очень дорогие и занимают много места.

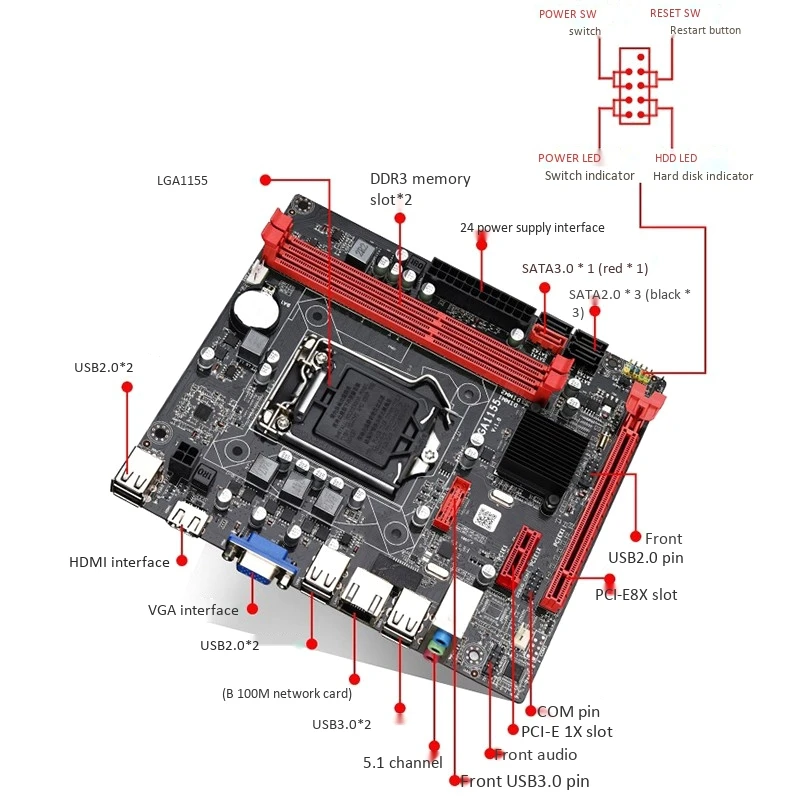

Материнская плата Micro-ATX

Материнская плата Micro-ATX , часто сокращенно обозначаемая как mATX, имеет ту же ширину, что и стандартная плата ATX, но на 2,4 дюйма короче. Обычно это означает Micro-ATX менее подходит для установки нескольких видеокарт или графических процессоров. Поэтому, если вы много редактируете видео или вам требуется несколько мониторов, это может стать проблемой.

Плата Micro-ATX не имеет такого количества слотов расширения PCI, как платы ATX, поэтому вы не сможете подключить столько устройств PCI, как сетевые карты и звуковые карты. Доступные слоты также могут быть короче, чем на ATX, из-за ограниченного места на плате.

Материнская плата Mini-ITX

Даже меньше, чем Micro-ATX , Mini-ITX создан для тех, кто предпочитает очень маленький корпус возможности подключения большого количества устройств. Mini-ITX обычно имеет только один слот расширения PCI. При покупке компьютера с материнской платой Mini-ITX вы обнаружите, что они не только очень маленькие, но и довольно недорогие.

Материнские платы и корпуса

Несмотря на то, что всегда есть варианты, когда дело доходит до корпусов для ПК, есть в основном три размера на выбор: Full Tower, Mid-Tower и мини-ITX.

Большинство настольных ПК поставляются в корпусе Mid-Tower. Они около 18 дюймов в высоту и 8 дюймов в ширину. В большинстве корпусов Mid-Tower можно разместить материнские платы форм-фактора ATX или micro-ATX. Даже если вам нужны две видеокарты и пара жестких дисков, обычно подойдет корпус Mid-Tower.

Корпуса Full Tower огромны. Мало того, что они на пару дюймов выше, чем мид-тауэр, они также обычно шире и намного глубже. В небольшом офисе это, скорее всего, серверный компьютер компании, а не персональный компьютер сотрудника. В корпуса Full Tower можно установить материнскую плату ATX или micro-ATX. Они также полезны для материнских плат Extended-ATX, которые обычно не помещаются во что-то меньшее.

Корпуса Mini-ITX разработаны специально для материнских плат mini-ITX. Добавление каких-либо обновлений компонентов в корпусе mini-ITX либо затруднено, либо, что более вероятно, невозможно.

Материнские платы и ЦП

Если вы собираетесь заменить текущую материнскую плату ATX на , это не означает, что вы обязательно сможете использовать тот же центральный процессор или ЦП на новой материнской плате.

Для начала вам нужно будет определить, использует ли ваша текущая материнская плата процессор AMD или использует процессор Intel . Эти компании используют совершенно разные технологии, поэтому материнская плата, разработанная для процессора AMD, не будет работать с процессором Intel, и наоборот.

Чтобы узнать тип ЦП вашего компьютера, введите «Настройки» в меню «Пуск» Windows и выберите «Настройки». Нажмите «Система », а затем в нижней части левого меню нажмите 9.0405 «__ О . » Процессор указан в разделе Спецификации устройства .

Несколько лет назад и AMD, и Intel вносили столько частых изменений в свои ЦП, что было трудно уследить за всеми изменениями. Обновление материнской платы почти всегда означало, что вам нужно было обновить и процессор. Тем не менее, в последние годы продажи новых ПК составили против , так как все больше людей используют планшеты и смартфоны в качестве своих первичный означает подключения к Интернету. В результате, если вашему компьютеру всего пару лет, вполне вероятно, что новая материнская плата будет совместима с вашим текущим ЦП, а новый ЦП будет совместим с вашей текущей материнской платой.

Если в настоящее время у вас есть процессор Intel 9-го поколения , такой как i5, i7 или i9, вряд ли будет проблемой найти совместимую материнскую плату в 2019 году.

Традиционно AMD очень хорошо сохраняя совместимость своих процессоров со старыми технологиями. Если у вас есть процессор AMD, который вы приобрели за последние пару лет, это , вероятно, будет совместим с новой материнской платой. Однако это часто зависит от диапазона совместимости, предлагаемого материнской платой.

И у AMD, и у Intel есть ресурсы , которые помогут вам определить , будет ли материнская плата совместима с их конкретными процессорами. Если вашей текущей материнской плате уже несколько лет, вполне возможно, что вы не сможете получить замену, которая подойдет для вашего старого процессора. В этом случае вам также придется заменить процессор.

Материнские платы и другие компьютерные компоненты

Компоненты, подключенные к вашей текущей материнской плате, будут иметь коэффициент в зависимости от того, какую материнскую плату вы можете заменить.

К счастью, слоты расширения PCI обратно совместимы, поэтому купленная несколько лет назад сетевая карта будет работать с платой текущей модели , а совершенно новая звуковая карта будет работать со старой материнской платой. Однако вам необходимо обратить внимание на количество слотов расширения, предлагаемых платами, и размер этих слотов.

Особое значение имеют слоты для видеокарт. Для них требуется слот PCI Express x16 . Если у вас две видеокарты , им обоим потребуется соответствующий слот, тогда как на некоторых материнских платах может быть только один слот PCI Express x16.

Если вы переходите с одной платы ATX на другую, найти плату с достаточным количеством слотов расширения не должно быть проблемой. Но если вы думаете о плате меньшего размера и если все ваши слоты ATX используются, вам придется отказаться от некоторых компонентов в пользу материнской платы меньшего размера.

Материнские платы и встроенные компоненты

Последнее, что необходимо проверить перед заменой материнской платы, — это проверить встроенные компоненты . Вы можете быть удивлены количеством людей, которые обновляют материнские платы только для того, чтобы обнаружить, что им некуда подключить монитор или наушники.

Многие материнские платы поставляются с компонентами, припаянными непосредственно к плате. К ним относятся встроенный звук, видео, LAN (сетевой адаптер) и Wi-Fi. Если ваша текущая системная плата включает в себя эти встроенные компоненты, вы будете необходимо убедиться, что ваша новая плата также включает их. В противном случае вам придется купить эти компоненты и установить их на материнскую плату, прежде чем вы сможете ее использовать.

Если у вас нет одного или нескольких из этих встроенных компонентов на вашей материнской плате, вы, скорее всего, сможете установить их на новую материнскую плату, даже если она поставляется с собственными встроенными компонентами — при условии наличия достаточного количества слотов расширения. Например, если ваша новая материнская плата оснащена встроенным звуком и встроенным видео , у вас есть выбор: использовать их или переместить карты расширения на материнскую плату и использовать вместо них.

Совет

Большинство плат ATX со встроенным видео также имеют как минимум один слот PCI Express x16. Таким образом, если вам нужен для использования двух мониторов , вы можете использовать встроенное видео , а также карту расширения видео .

Сильверстоун

Сильверстоун

2. Технический разговор

Чтобы повысить общую осведомленность пользователей ПК о размерах и форм-факторах материнских плат, ниже приводится простое руководство по большинству известных форм-факторов материнских плат ATX.

• Стандартный ATX (чаще всего обозначается просто «ATX»)

  Стандартный ATX указывает, что длина составляет 12 дюймов, а ширина варьируется от 6,7 до 9,6 дюймов.
  Максимальное количество слотов расширения — семь (7)
  Доступно до десяти (10) монтажных отверстий, хотя четыре из них являются дополнительными (обведены красным)




====== Форм-фактор меньше, чем у стандартных материнских плат ATX =====

Розничные материнские платы меньше стандартных материнских плат ATX всегда будут совместимы с корпусами, разработанными для стандартного форм-фактора ATX.

В порядке убывания размеров это:

• Micro-ATX

  Micro-ATX указывает, что длина составляет 9,6 дюйма, а ширина варьируется от 6,7 до 9,6 дюйма, у него на три слота расширения меньше, чем у стандартного ATX. Максимальное количество слотов расширения — четыре (4)

  Доступно до восьми (8) монтажных отверстий. Два отверстия, обведенные зеленым, являются дополнительными позициями для использования производителями материнских плат, а отверстия, обведенные красным, обычно исключаются, если размер платы мал и в них нет необходимости.

  Micro-ATX и ATX — наиболее распространенные форм-факторы материнских плат

  .

• ДТХ

   DTX

   Mini-DTX

  DTX указывает, что длина составляет 8 дюймов, а ширина варьируется от 6,7 до 9,6 дюймов. Mini-DTX конкретно относится к материнским платам DTX шириной 6,7 дюйма. По сравнению с Micro-ATX, DTX имеет на два слота расширения меньше.

  Максимальное количество слотов расширения — два (2)

  Доступно до шести (6) монтажных отверстий. Отверстия, обведенные красным, обычно устраняются, если размер платы достаточно мал, чтобы в них не нуждаться. Mini-DTX является более распространенным из двух форм-факторов DTX

  .

• Mini-ITX

  Mini-ITX указывает длину 6,7 дюйма при ширине 6,7 дюйма. Это самый маленький форм-фактор, возможный благодаря монтажным отверстиям ATX.

  Максимальное количество слотов расширения — один (1)

  Все материнские платы Mini-ITX используют четыре (4) монтажных отверстия, известных исключений нет.

  Этот форм-фактор является самым маленьким из всех материнских плат ATX.




========Форм-факторы больше, чем у стандартных материнских плат ATX ======

Материнские платы большего размера, чем стандартный ATX, не будут совместимы с корпусами, разработанными для стандартного форм-фактора ATX.

Корпуса, разработанные для более крупного форм-фактора ATX, будут совместимы со стандартными материнскими платами ATX или меньшего размера.

В порядке увеличения размеров:

• SSI-CEB

  Стандарт SSI-CEB определяет длину 12 дюймов при ширине от 9,6 до 10,5 дюймов. Он немного шире стандартного ATX.

  Максимальное количество слотов расширения — семь (7)

  Доступно до восьми (8) монтажных отверстий

  Этот форм-фактор является общим для младших материнских плат с двумя процессорами

  . Многие материнские платы серии ASUS ROG имеют размеры 12 на 10,6 дюйма, что немного больше спецификации CEB. Корпуса, разработанные для материнских плат CEB, обычно совместимы с материнскими платами ASUS серии ROG, такими как RAVEN RV02 и Fortress FT02.

    Материнская плата ASUS ROG с размерами 12 дюймов на 10,6 дюйма

• SSI-EEB (большую часть времени называется Extended ATX или E-ATX)

  Стандарт SSI-EEB определяет длину 12 дюймов при ширине от 10,5 до 13 дюймов. Он значительно шире стандартного ATX.

  Максимальное количество слотов расширения — семь (7)

  Доступно до одиннадцати (11) монтажных отверстий

  Этот форм-фактор является общим для высокопроизводительных двухпроцессорных материнских плат

  .

• SSI-MEB

  Стандарт SSI-MEB определяет длину 16 дюймов при ширине 13 дюймов. По сравнению с SSI-EEB, он длиннее сверху, чтобы разместить два дополнительных разъема ЦП.

  Максимальное количество слотов расширения — семь (7)

  Доступно до четырнадцати (14) монтажных отверстий

  Этот форм-фактор является общим для материнских плат с четырьмя процессорами




======Материнские платы нестандартного форм-фактора =====

Нестандартные форм-факторы созданы производителями материнских плат для специальных приложений

• XL-ATX

  XL-ATX имеет длину 13,5 дюйма и ширину 10,3 дюйма

  Максимальное количество слотов расширения — девять (9)

  Доступно до двенадцати (12) монтажных отверстий

• HPTX

  HPTX имеет длину 13,6 дюйма и ширину 15,9 дюйма. 0003

  Максимальное количество слотов расширения — девять (9)

  Доступно до семнадцати (17) монтажных отверстий

Назад к странице со списком

Руководство по размерам материнских плат | Материнские платы Expert

Если вы ищете новую материнскую плату , одним из наиболее важных факторов является форм-фактор . Другими словами, вы должны проверить, подходит ли размер материнской платы, которую вы хотите приобрести, для вашего корпуса. Конечно, большие материнские платы всегда лучше, но действительно ли вам нужна плата ATX для бюджетного игрового компьютера?

Руководство по размерам материнских плат — это все, что вам нужно, чтобы выбрать следующую материнскую плату. Вы узнаете все, что нужно знать о Материнские платы Mini ITX , Micro ATX , ATX , Extended ATX и XL ATX . Есть несколько причин, по которым вам может понадобиться один, а не другой, и это руководство по размерам материнской платы e поможет вам понять это. Давайте начнем!

Mini ITX

Форм-фактор Mini ITX — самый маленький из всех. Это идеальный выбор для крошечного компьютера, который может стоять практически на любом столе, но он еще более популярен в качестве компьютера для гостиной. Если вы покупаете Материнская плата Mini ITX , то вы наверняка уже выбрали корпус, который идеально подойдет под ваш телевизор, как консоль.

Но вам все равно нужно взглянуть на руководство по размерам материнских плат, чтобы узнать больше о форм-факторе Mini ITX. Они могут быть не самыми популярными, но они, по сути, ваш единственный выбор, когда дело доходит до создания крошечного компьютера. Даже плата Micro ATX значительно больше, чем плата Mini ITX .

Вот типичные характеристики материнской платы Mini ITX:

• Dimensions: 17 x 17 cm (6.7 x 6.7 in)
• Number of RAM slots: 2
• RAM Type: DIMM, SODIMM
• Expansion slots: 1
• Graphics Card слоты: от 0 до 1
• порты SATA: от 2 до 6

слот для видеокарты. Но если вы собираете крошечную рабочую станцию ​​или игровой компьютер, обратите особое внимание на характеристики, чтобы убедиться, что он поддерживает PCIe x16 для видеокарт .

При покупке платы Mini ITX приходится идти на некоторые очевидные компромиссы . Вам придется обратить пристальное внимание на все функции материнской платы Mini ITX, такие как M.2 или Wi-Fi , чтобы убедиться, что вы не идете на жертву, которая впоследствии обернется ошибкой. .

Кроме того, убедитесь, что у вас достаточно RAM с самого начала, потому что у вас не будет слотов для расширения в дальнейшем. Практически все материнские платы Mini ITX имеют только два слота, так что имейте это в виду.

В общем, здорово, что существуют материнские платы Mini ITX, потому что они позволяют создавать крошечные компьютеры. Если вы всегда хотели собрать компьютер, но нуждались в чем-то, что можно было бы легко носить с собой по дому, то материнская плата Mini ITX — отличный выбор.

Micro ATX

Форм-фактор Micro ATX вместе с ATX является наиболее распространенным. Он обеспечивает хороший баланс между функциями, размером и ценой. Если вы получаете материнскую плату Micro ATX, имеет смысл использовать только корпус средней башни , но вы также можете получить полную башню, если вам нужно больше места для будущего.

Материнские платы Micro ATX допускают установку с несколькими графическими процессорами , но это не рекомендуется. Вам понадобится удлинительный кабель PCIe , чтобы он работал, и он все еще может быть не идеальным.

Кстати, материнские платы Micro ATX , как правило, имеют самый дешевый форм-фактор. Это связано с тем, что материнские платы Mini ITX немного сложнее в производстве из-за их крошечного размера и ограниченного пространства, а более крупные платы имеют больше компонентов и функций.

Если вам интересно, каковы характеристики стандартной материнской платы Micro ATX, это руководство по размерам материнской платы поможет вам:

• Размеры: 24,4 x 24,4 см (9,6 x 9,6 дюйма)
• Количество слотов оперативной памяти : 2–4
• Тип оперативной памяти: DIMM
• Слоты расширения: от 2 до 4
• Слоты видеокарты: от 1 до 3
• SATA Ports: 4 до 8
• . разогнать на материнской плате Micro ATX вполне возможно. Тем не менее, вы должны получить средний или high-end материнская плата с поддержкой разгона и хорошими VRM .

  В отличие от материнских плат Mini ITX, вы не пойдете на компромиссы, если купите плату Micro ATX вместо платы ATX. Если вы похожи на большинство людей и планируете получить только процессор, графический процессор, две планки оперативной памяти, твердотельный накопитель M.2, несколько жестких дисков и, возможно, несколько дополнительных корпусных вентиляторов, то Micro ATX — отличный выбор. Однако обратите внимание на количество заголовков вентилятора!

  ATX

  Форм-фактор ATX , также называемый Standard ATX , — это тот, который получает большинство людей. Он значительно длиннее Micro ATX, но такой же по ширине. Это связано с тем, что у него больше слотов расширения , а иногда даже более 4 слотов DIMM для ОЗУ .

  Если вы хотите приобрести несколько плат расширения и беспокоитесь, что не сможете разместить их все на материнской плате Micro ATX, то форм-фактор ATX для вас. Более того, материнские платы ATX, как правило, лучше поддерживают водяное охлаждение , RGB , разгон , охлаждение и так далее.

  На материнских платах ATX обычно можно увидеть три или четыре разъема для вентилятора в дополнение к разъему для вентилятора ЦП, так что уже одно это может склонить вас к его получению.

  Типичные характеристики материнских плат ATX:

  • Размеры: 30,5 x 24,4 см (12 x 9,6 дюймов)
  • Количество слотов RAM: от 2 до 80008
  • Слоты расширения: от 4 до 7
  • Слоты видеокарты: от 1 до 4
  • Порты SATA: от 4 до 12

  Как вы видите, у Materbards Иногда с 777777777777777777777

  . Как вы видите. слоты . Но опять же, очень немногие люди занимают более четырех слотов, так что имейте это в виду.

  Материнскую плату ATX следует приобретать только в том случае, если вы планируете что-то делать с большим количеством слотов расширения , порты SATA , слоты для видеокарт и так далее. Кроме того, материнские платы ATX, как правило, имеют значительно лучший I/O и больше функций, чем материнские платы Micro ATX, и уже одно это может повлиять на ваш выбор.

  Extended ATX

  Extended ATX , также известный как EATX , материнские платы даже больше, чем материнские платы ATX. Это позволяет им лучше рассеивать тепло и с ними легче работать, если сравнивать их с меньшими форм-факторами. Точное количество и тип расширения, которые вы можете ожидать от материнской платы EATX, сильно различаются в зависимости от того, какую из них вы получаете.

  В целом, материнские платы EATX имеют больше (и разных) слотов расширения по сравнению с платами ATX. Это 30,5 x 26,9 см (12 x 10,6 дюйма) , что означает, что они немного длиннее, чем ATX. Как правило, вы получаете все те же функции, что и эквивалентная материнская плата ATX, поэтому одного этого недостаточно, чтобы сделать EATX достойным рассмотрения.

  Материнские платы Extended ATX имеют больше вентиляторов и водяных разъемов охлаждающего насоса , а также часто имеют больше портов SATA , а также слотов M.2 . Даже если вы можете получить 8 портов SATA и 4 слота M.2 , возможно, один только размер сделает его слишком сложным для работы, а небольшое увеличение стоимости сделает EATX лучшим выбором.

  Таким образом, если вы не планируете собирать огромный компьютер с множеством различных компонентов, нет особых причин покупать материнскую плату EATX. Просто сэкономьте деньги и инвестируйте их в лучший процессор, графический процессор, больше памяти, больше вентиляторов и так далее.

  XL ATX

  И последнее, но не менее важное в этом руководстве по размерам материнских плат — это материнские платы XL ATX . Это 32,5 x 27,5 см (12,8 x 10,8 дюйма) , поэтому они даже шире и длиннее материнских плат EATX. Просто получить компьютерный корпус, в который поместится такая огромная материнская плата, — непростая задача. Материнские платы

  XL ATX обычно сочетаются с самыми мощными процессорами для рабочих станций на рынке, такими как AMD Ryzen Threadripper . Эти платы, как правило, очень дорогие, но также полны функций.

  10 Гбит/с LAN , Bluetooth , Двухдиапазонный Wi-Fi, USB Type-C , USB 3.2 и т. д. все они в значительной степени ожидаются с материнскими платами XL ATX. Тем не менее, дважды проверьте спецификации на веб-сайте производителя, чтобы убедиться, что он обладает всеми функциями, которые вы ищете.

  Естественно, материнские платы XL ATX имеют даже больше портов SATA и слотов M.2 , чем меньшие форм-факторы, поэтому это здорово, если у вас много устройств хранения. Почти все они идут с 8 слотов оперативной памяти и отличный VRM для разгона.

  Поскольку этим материнским платам приходится много работать с их мощными процессорами, они часто поставляются с отличными радиаторами и даже вентиляторами чипсета. Если вы планируете приобрести материнскую плату XL ATX, убедитесь, что у вас есть огромный компьютерный корпус и много корпусных вентиляторов, потому что они вам понадобятся. Так как эти материнские платы очень дорогие, их покупают только настоящие профессионалы.

  Какой форм-фактор материнской платы выбрать?

  Теперь, когда вы изучили руководство по размерам материнских плат и узнали все различные форм-факторы, какой из них вам следует купить? Большинство людей будут довольны материнской платой Micro ATX или ATX . Если вы хотите иметь больше места и планируете приобрести вторую видеокарту или добавить несколько плат расширения, приобретите материнскую плату ATX.

  В остальном вполне подойдет приличная материнская плата Micro ATX . Еще одним потенциальным преимуществом Micro ATX является то, что он может поместиться в корпуса меньшего размера. Тем не менее, если вы планируете собрать самый маленький компьютер, вам понадобится материнская плата Mini ITX. Вы можете ознакомиться с этим руководством по размерам материнских плат, чтобы убедиться, что вы можете смириться с недостатками сборки Mini ITX.

  А как насчет EATX? Эти материнские платы достаточно большие, поэтому подойдут не всем. Материнские платы EATX отлично подходят, если вы хотите иметь 10 жестких дисков , четыре M.2 NVMe SSD , 128 ГБ ОЗУ и так далее.

  Но если вы не планируете тратить на компьютер больше денег, чем на машину, то материнская плата EATX вам не понадобится. Он отлично подходит для профессионалов, которым нужно много слотов расширения.

  Что касается XL ATX , это самые большие стандартные материнские платы на рынке. Материнские платы XL ATX имеют смысл только в том случае, если вам нужна мощная рабочая станция ПК с процессором AMD Ryzen Threadripper или Intel Xeon . Они обеспечивают большие возможности расширения и поставляются с отличными VRM и охлаждением по всей материнской плате.

  Несмотря на то, что они великолепно выглядят и обладают множеством функций, они предназначены только для профессионалов, готовых потратить 500 долларов на материнскую плату. В этом руководстве по размерам материнских плат не уделялось слишком много внимания материнским платам XL ATX, потому что это очень маленький рынок.

  Заключение

  Материнские платы бывают разных размеров, и важно знать различия. Но имейте в виду, что не все материнские платы созданы одинаковыми, и существуют огромные различия в возможностях расширения и функциях даже между двумя материнскими платами ATX. Это руководство по размерам материнских плат служит только для ознакомления со всеми этими размерами.

  Если вы собираете свой первый компьютер, выберите материнскую плату Micro ATX или ATX, потому что они, как правило, имеют большие возможности расширения без особых жертв. Сосредоточьтесь на интересующих вас функциях, таких как Bluetooth и Wi-Fi. Возможно, вам придется заплатить больше за материнскую плату меньшего размера только для того, чтобы получить эти функции, поэтому вам решать, стоят ли они дополнительных затрат.

  И если вы ищете сборку SFF (малый форм-фактор), материнская плата Mini ITX — ваш единственный выбор. Но помните, что эти материнские платы стоят дороже и имеют значительно меньше функций и меньшую расширяемость по сравнению с материнскими платами Micro ATX.

  Что касается расширенных ATX и XL ATX, то это материнские платы, предназначенные для профессионалов, которые используют свои компьютеры для потоковой передачи, редактирования, рендеринга и т. д. Они обладают наибольшим количеством функций и лучшей расширяемостью, но из-за высокой стоимости их трудно оправдать.

  Типы материнских плат: Объяснение размеров материнских плат

  Поскольку мы приближаемся к концу поколения памяти (DDR4) и графических процессоров, цены на компоненты ПК достигли беспрецедентно низкого уровня. Это дало огромный стимул для энтузиастов ПК приобретать новые детали и, во многих случаях, совершенно новый компьютер. Чтобы в полной мере использовать этот дух времени высокого спроса, медиа-компании выложили много информации о том, какой процессор и графический процессор вам следует купить, но ресурсы, связанные с материнской платой, немногочисленны и редки. Это усугубляется тем фактом, что номенклатура (ATX, M-ATX и т. д.) для типов материнских плат может сбивать с толку, а некоторые из них даже могут сбить с толку опытных сборщиков ПК. Если есть часть ПК, по которой нам нужно подробное руководство, это будет материнская плата. Именно в этом контексте мы считаем, что покупателям-новичкам и энтузиастам ПК может понадобиться немного базовых знаний, чтобы понять, какая материнская плата соответствует их потребностям — как с точки зрения физических размеров, так и с точки зрения использования. Итак, вот наше руководство по размерам материнских плат. Руководство предназначено для того, чтобы развеять все ваши сомнения относительно того, какой форм-фактор материнской платы выбрать для следующей сборки и почему.

  Размеры материнских плат: сравнение форм-факторов ATX, Micro-ATX и Mini-ITX (2022 г.)

  В этой статье мы рассмотрим все, что нужно знать о форм-факторах материнских плат, от рассмотрения причин появления конкретных размеров каковы их активы и пассивы. Мы также сравним популярные на сегодняшний день форм-факторы материнских плат, то есть платы ATX, M-ATX и M-ITX , чтобы увидеть, какой из них вам следует купить и для какой конкретной сборки.

  Содержание

  История материнской платы компьютера

  Персональный компьютер IBM (1981 г.) был первой материнской платой, какой мы ее знаем. Сначала этот компонент назывался планаром, а в начале своего создания прошел через несколько дополнительных названий, пока наконец не стал называться материнской платой. Это был первый случай в истории компьютеров, когда на плате размещались ЦП и ОЗУ компьютера , а также обеспечивался звук, а также многие другие функции. На этой плате также были порты для клавиатуры и кассеты, а также слоты расширения для дополнительных карт. Была даже система, известная как шина, для управления информационным потоком. Это была революционная машина, изменившая будущее вычислений.

  Материнская плата IBM AT (1984)

  Однако только в 1984 году, с появлением материнских плат IBM AT (передовые технологии) , появились компьютеры на основе компонентов, которые мы знаем сегодня. Форм-фактор AT оказался чрезвычайно популярным и стал популярным среди производителей ПК на несколько лет. Тем не менее, у этой платы были свои проблемы. Одной из основных проблем с платой IBM AT была ее огромная ширина (помимо ограничения ее использования в небольших корпусах), и это делало плату перекрывающейся с конструкциями отсеков для дисководов корпусов ПК в то время. По сути, это сделало установку, устранение неполадок и обновление оборудования очень утомительным процессом.

  Baby At материнская плата (1987 г. )

  Чтобы решить эту проблему, еще в 1987 г. была представлена ​​уменьшенная версия оригинальной материнской платы AT под названием « baby AT » . Основное различие между этими двумя вариантами заключалось в ширине. Полная плата AT имела ширину 12 дюймов, в то время как ширина нового маленького AT составляла 8,5 дюймов. Изменение конструкции сделало материнскую плату IBM Baby AT более совместимой с корпусами ПК того времени, что привело к ее широкому распространению. Baby AT также была первой материнской платой ПК с разъемами для портов ввода-вывода, таких как последовательный и параллельный.

  Размеры AT и Baby AT широко использовались в компьютерах с процессорами Intel Pentium 386, 486 и ранних версиях и в то время были наиболее широко используемыми материнскими платами. Это не означает, что в то время не было других конкурентов на рынке материнских плат.

  LPX (Low Profile eXtension) — конкурирующий форм-фактор материнской платы, разработанный Western Digital в 1987 году и использовавшийся в конце 1980-х и на протяжении 1990-х годов. Материнская плата LPX имела размер 9 дюймов x 13 дюймов, использовала переходную плату и имела другое расположение видео, параллельных, последовательных портов и портов PS / 2 по сравнению с другими материнскими платами. Материнская плата LPX никогда не могла сравниться с заоблачным успехом форм-фактора Baby AT, но оставалась жизнеспособной альтернативой в начале 19 века.90-е.

  Материнская плата LPX на ПК Dell

  Какие существуют размеры материнских плат?

  1980-е и начало 1990-х годов были захватывающим временем для проектирования материнских плат, так как каждые несколько лет появлялся новый стандарт, который использовался несколькими производителями, а затем в конечном итоге отмирал. Процесс работал почти как часы, так как в этот период были выпущены Intel Baby AT (1985), платформа Western Digital LPX (1987) и даже форм-фактор IBM NLX (1997).

  А вот с форм-факторами материнских плат сегодня ситуация куда более понятная. Подавляющее большинство современных потребительских материнских плат выпускается в одном из трех размеров — 9. 0007 ATX, Micro-ATX и Mini-ITX.

  Популярные размеры материнских плат на сегодняшний день

  Платформа ATX в настоящее время является самой популярной из всех и уже некоторое время является отраслевым стандартом. Он предлагает массу возможностей для расширения и обновления, что делает этот форм-фактор предпочтительным для геймеров и энтузиастов ПК. Mini-ITX, с другой стороны, является самым маленьким из всех и обычно используется в небольших сборках ПК из-за его компактности.

  Форм-фактор материнской платы Micro-ATX разделяет два посередине и дает нам около , когда речь идет о PCI-e и расширении ОЗУ , сохраняя при этом общий размер меньше, чем полный ATX. Кроме того, можно также встретить материнскую плату E-ATX, которая больше, чем плата полного ATX, но в основном они используются в системах рабочих станций. Несколько других форм-факторов, таких как Mini-STX, все еще существуют, но они довольно редки, и их почти никогда не встретишь в руководствах по сборке или в розничных магазинах.

  Полноразмерная материнская плата ATX

  Форм-фактор, пришедший на смену популярному стандарту Baby AT и определивший, как будет выглядеть материнская плата в течение следующих нескольких десятилетий, был Размер материнской платы ATX . Разработанный Intel в 1995 году, форм-фактор ATX был разработан для решения многих проблемных областей, которые преследовали более ранние платы. Материнская плата

  ATX была создана для упрощения использования, улучшения поддержки ввода-вывода и доступна по гораздо более низкой цене. С точки зрения философии дизайна, это в основном Baby AT, повернутый на 90 градусов. Это изменение в конструкции позволило переместить процессор подальше от слотов расширения, что улучшило воздушный поток и упростило обновление карты PCIe.

  Современная материнская плата ATX (Intel Z690)

  Что касается размеров, то полноразмерная плата ATX имеет высоту 305 мм (12 дюймов) и ширину 244 мм (9,7 дюйма). Больший размер является основной сильной стороной платы, поскольку он предоставляет производителям достаточно места для установки радиаторов большего размера, сложных решений VRM, более крупных разъемов ввода-вывода на задней панели и большего количества слотов расширения. Например, полноразмерная материнская плата ATX обычно имеет 7 слотов расширения PCIe, что позволяет установить до 4 графических процессоров, если ваш блок питания поддерживает такую ​​конфигурацию.

  Однако форм-фактор full-ATX имеет некоторые недостатки. Во-первых, поскольку это большая материнская плата , она не совместима со всеми корпусами ПК . Следовательно, перед покупкой платы такого типа требуется немного больше узнать о размерах корпуса своего ПК. Итак, если вы думаете о переходе на материнскую плату ATX и у вас есть какие-либо сомнения относительно совместимости, проверьте характеристики своей материнской платы, чтобы узнать, поддерживается ли размер.

  Также есть выпуск «нагрева» с материнскими платами ATX. Расположение компонентов ATX препятствует воздушному потоку, и многие производители заявляют, что это приводит к неоптимальному охлаждению. Проблема с нагревом была настолько серьезной, что Intel выпустила новую серию материнских плат BTX в 2005 году, которая должна была решить проблемы с нагревом и предположительно заменить форм-фактор ATX.

  Форм-фактор BTX внес изменения, такие как перемещение разъема ЦП в сторону передних приточных вентиляторов. Идея заключалась в том, что забор свежего воздуха спереди позволит как можно быстрее отвести лишнее тепло, решив самую большую проблему с ATX. Он также попытался удалить старые стандарты, такие как PS/2 и параллельные порты, заменив их дополнительными портами USB. Теоретически это было значительным улучшением по сравнению с дизайном платы ATX десятилетней давности.

  Но, как показала история, форм-фактор BTX так и не стал популярным. Несколько причин, таких как невозвратные затраты, одобрение сообщества и широкое распространение материнских плат ATX, заставили производителей и потребителей изменить мнение о новой платформе.

  Материнская плата BTX (2005 г.)

  Другим важным преимуществом размера материнской платы ATX является возможность модернизации. Возможность расширения делает материнскую плату ATX идеальным форм-фактором для пользователей ПК, которые хотят быть уверены, что никогда не попадут в неудобную ситуацию из-за нехватки места или производительности, например, для хардкорных геймеров и других активных пользователей. Но этот упор на производительность не означает, что плата ATX бесполезна для обычного пользователя.

  Сам факт того, что на материнской плате достаточно места для дополнительной памяти, хранилища и карт PCIe, делает ее перспективной для всех типов пользователей. Это дает уверенность в том, что при выпуске новых компонентов на материнской плате ATX всегда найдется место для них.

  2
  2
  2
  2Портфолио модулей ввода-вывода 1571 превосходит другие форм-факторы

  8

  8 Материнская плата Micro-ATX (M-ATX)

  Материнские платы Micro-ATX, как следует из названия, на меньше, чем полноразмерные материнские платы ATX . Впервые они были представлены в 1997 году и, по словам Intel, рассматривались как естественная эволюция форм-фактора ATX. Размеры компьютеров быстро уменьшались, и производители в то время считали, что материнская плата меньшего форм-фактора необходима для будущего, когда мини-ПК станут нормой.

  Материнская плата AMD Athlon M-ATX

  Материнская плата Micro-ATX также была разработана с учетом потребностей различных пользователей. Во-первых, он был создан, чтобы заполнить пробел, существовавший в форм-факторах материнских плат в конце 1990-х годов. В то время как большинство пользователей использовали ATX в то время, пользователи, которым нужен был небольшой форм-фактор, должны были многим пожертвовать с точки зрения возможностей, если они выбрали материнскую плату меньшего размера. Micro-ATX решил эту проблему, предоставив пользователям большинство возможностей полноразмерной платы ATX, в то же время сохранив достаточно привлекательный форм-фактор, чтобы поместиться в корпуса меньшего размера.

  По размерам материнская плата micro-ATX лишь немного меньше ATX с общей площадью поверхности 9,6 x 9,6 дюймов (244 мм). Это делает плату на 25% короче по длине . Чтобы достичь такого размера, разработчику материнской платы пришлось пожертвовать некоторыми функциями. Платы M-ATX имеют максимум 4 слота PCIe по сравнению с максимум 7 на плате ATX, из которых обычно только два слота x16.

  Возможно, самым большим преимуществом ПК с материнской платой M-ATX является стоимость. Благодаря их меньшему размеру и материалам, из которых изготовлена ​​материнская плата, вы можете увидеть заметную экономию, выбрав M-ATX вместо полноразмерной материнской платы ATX. Таким образом, если вам нужен ПК, который не доминирует на вашем столе, как полноразмерная башня, или вам нужно максимально использовать меньшее пространство и в полной мере использовать ваш бюджет, размер материнской платы Micro-ATX может вам подойти. быть лучшим выбором для вас.

  ПЛЮСЫ	ПРОТИВ
  Гибкость с хорошими возможностями модернизации	Дороже, чем платы M-ATX и ITX
  Не может использоваться для сборок малого форм-фактора
  Достаточно места для радиаторов и VRM	Дизайн платы немного устарел

  PROS	CONS
  Меньший форм -фактор. При этом большинство функций	. плат	Количество портов ввода-вывода может быть ограничено

  Материнская плата Mini-ITX (M-ITX)

  ПК, стоит рассмотреть еще один размер материнской платы — Mini-ITX. Аббревиатура от «Расширенная информационная технология», ITX — это форм-фактор небольшой материнской платы, разработанный VIA Technologies, который впервые был представлен в ноябре 2001 года на платформе Mini-ITX.

  С тех пор было выпущено много других версий конструкции материнской платы ITX, таких как Nano-ITX в 2003 году и Pico-ITX в апреле 2007 года. Тем не менее, именно форм-фактор Mini-ITX остается самым популярным из всех, особенно среди пользователей настольных компьютеров. Материнские платы

  ITX популярны благодаря своей компактной конструкции и часто используются в недорогих установках в автомобилях, сетевых устройствах, телевизионных приставках и других небольших компьютерах. Они рассматриваются как небольшие надежные платформы, которые могут довольно эффективно питать относительно более слабые ПК. Но платы Mini-ITX по причинам, известным только компьютерным энтузиастам, пошли другим путем по сравнению с их первоначальными вариантами использования. В настоящее время он используется сообществом разработчиков ПК и крупными производителями в качестве платформы для создает компактные высокопроизводительные ПК размером не больше вашей средней игровой консоли.

  Материнская плата VIA Mini-ITX, размер

  С точки зрения размеров, плата Mini-ITX является квадратной по философии дизайна, поскольку ее длина и ширина составляют всего 6,7 дюйма ( 6,7 × 6,7 дюйма ). Это делает Mini-ITX самым маленьким типом материнских плат, которые по-прежнему могут запускать полноразмерные компоненты ПК из коробки. Так какие здесь компромиссы?

  В то время как плата M-ATX по-прежнему может функционировать в большинстве аспектов как плата ATX (задний ввод-вывод, слоты памяти), размер платы Mini-ITX является скорее компромиссом. Во-первых, платы M-ITX обычно имеют только одну линию PCIe. Это ограничение означает есть нет поддержки конфигураций с несколькими GPU или других карт расширения. Вы также не найдете не более 2 слотов ОЗУ на типичной материнской плате mini-ITX, что уменьшает общий объем памяти, который вы можете иметь в вашей системе, по сравнению с платой M-ATX (4 слота).

  Кроме того, из-за нехватки физического пространства на платах M-ITX, как правило, меньше VRM , чем, скажем, на полноразмерных платах ATX. Этот вид ограничивает возможности разгона чипов, так как подача питания скомпрометирована по сравнению с более крупной платой. Размещение большого количества компонентов на меньшем пространстве также может создать больше проблем с рассеиванием тепла . Тем не менее, процессоры с годами стали более энергоэффективными, поэтому вы все еще можете найти множество плат, которые позволят вам разогнаться. Тем не менее, вы просто не сможете достичь очень высоких тактовых частот с ограниченными возможностями VRM и охлаждения на платах Mini-ITX.

  Однако преимуществом материнских плат Mini-ITX, как было сказано выше, является их меньший размер. Эти платы обычно совместимы с более компактными корпусами форм-фактора, чем материнские платы стандартных размеров ATX и micro-ATX. Например, типичный корпус Mid-Tower ATX, такой как Corsair 4000D, имеет размеры 453 мм x 230 мм x 466 мм, что составляет примерно 48 552 кубических сантиметра пространства. Корпус Mini-ITX от Cooler Master, такой как NR200, с местом для полноразмерного блока питания и графического процессора игрового уровня, имеет размеры 200 мм x 320 мм x 400 мм, около 25 600 кубических сантиметров. Таким образом, вы можете сложить два корпуса Mini-ITX вместе, и они все равно не будут такими большими, как стандартный корпус Mid-Tower. Есть варианты еще меньшего размера, в том числе Nano-ITX и Pico-ITX, но вы не найдете много обычных ПК ни в одном из этих форм-факторов.

  Наконец, если говорить о цене, вы будете удивлены, узнав, что эти меньшие материнские платы Mini-ITX дороже, чем модели Micro-ATX , и имеют гораздо больше возможностей. Однако его высокая цена — это своего рода премия, которую вы платите за использование материнской платы на заказ.

  Плюсы	Минусы
  Может поместиться в самый компактный корпус ПК0019
  Достаточно способен питать высокопроизводительный игровой ПК	Limited VRM. В наши дни большинство материнских плат составляют Mini-ITX, это не значит, что нет других вариантов для людей, которым нужны определенные рабочие нагрузки. В этом разделе статьи мы рассмотрим другие «менее популярные» материнские платы все еще можно найти на рынке. Материнская плата Extended-ATX (E-ATX) Если вы ищете материнскую плату немного большего размера, чем ATX, есть также расширенная версия таких материнских плат. Это , известный как форм-фактор E-ATX , что в основном означает расширенный-ATX. Размеры материнской платы (12 x 13 дюймов) немного отличаются от ATX, поскольку она имеет ту же длину (12 дюймов), но значительно шире (13 дюймов). Изображение предоставлено: Asus Характеристики и основные порты ввода-вывода этой категории материнских плат аналогичны материнским платам ATX. Но, поскольку размер корпуса больше, материнские платы E-ATX обычно имеют больше слотов расширения по сравнению с платами ATX. Например, плата размера ATX обычно имеет 3-4 слота PCIe x16, а платы E-ATX обычно имеют 4 или более слотов. Точно так же материнские платы ATX обычно поставляются с 4 слотами для оперативной памяти, тогда как E-ATX имеет 6, а иногда и 8 слотов для оперативной памяти. Вы также можете ожидать, что материнская плата EATX будет поставляться с несколькими дополнительными радиаторами, чем платы ATX. Но самая большая разница между двумя материнскими платами заключается в том, что платы E-ATX иногда имеют поддержку двухпроцессорных разъемов , что позволяет одновременно запускать два процессора . Обычно это резервируется для оборудования класса рабочих станций, но тот факт, что плата может вмещать до 2 процессоров, сам по себе впечатляет. Материнская плата Mini-STX Следующим типом материнской платы, которую мы рассмотрим, является материнская плата Mini-STX (Mini Socket Technology Extended), которая первоначально называлась Intel 5×5. Выпущенная в 2015 году, эта материнская плата имеет размеры 147 мм на 140 мм, что составляет 5,8 дюйма в длину и 5,5 дюйма в ширину (на самом деле не соответствует прозвищу 5×5). В отличие от других плат малого форм-фактора, таких как NUC или mini-ITX, которые имеют квадратную форму, плата Mini-STX на 7 мм длиннее спереди назад, что делает ее слегка прямоугольной. AsRock Mini-STX (изображение предоставлено AsRock) Основная цель форм-фактора 5×5 заключалась в том, чтобы предоставить сборщикам ПК материнскую плату с разъемом и расширяемым разъемом LGA , объем которой не превышал контрольного показателя сверхкомпактного объема в один литр. С помощью Mini-STX Intel намеревалась создать платформу, которая была бы намного меньше, чем материнские платы того времени, но при этом обладала аппаратным обеспечением для обеспечения приличной производительности. Однако, как мы видели на протяжении многих лет, популярность платформы не возросла. На сегодняшний день только один крупный производитель ASRock до сих пор выпускает материнские платы такого форм-фактора, да и то не обновленные под новейшие сокеты Intel. Кроме того, проприетарные модули графического процессора Nvidia MXM, используемые с этой материнской платой, сняты с производства. Итак, будет справедливо сказать, что материнская плата mini-STX мертва в некотором смысле , и если партнеры по плате, такие как ASRock, не придумают что-то новое (возможно, партнерство с AMD), платформа вряд ли увидит возрождение. Какой форм-фактор материнской платы выбрать? Теперь, когда мы дали подробный обзор качеств и спецификаций различных типов материнских плат и их размеров, давайте посмотрим, какую материнскую плату вы должны купить и для чего. Как мы уже обсуждали ранее, не все материнские платы одинаковы, поскольку у каждой из них есть свои сильные и слабые стороны. Например, решение о том, какая материнская плата вам подойдет, будет в значительной степени зависеть от того, какой у вас рабочий процесс или сколько слотов PCIe и RAM вы будете использовать. Чтобы упростить ответ на вопрос, какую материнскую плату вам следует купить, мы разделили этот раздел на три части: лучшая материнская плата для сборки бюджетного ПК, лучшая материнская плата для игрового ПК и лучшая материнская плата для мини-ПК. Для бюджетной сборки ПК Выберите размер материнской платы Micro-ATX не тратьте деньги на большую материнскую плату и большее количество слотов для компонентов Если вы хотите выбрать бюджетную сборку, при которой значительная часть вашего общего бюджета пойдет на процессор и графическую карту, лучше всего выбрать материнскую плату Micro-ATX. Причина довольно проста: нет компонентов, которые так сильно влияют на вашу повседневную производительность, как ваш процессор и видеокарта. Эти два компонента составляют основу для других компонентов ПК, таких как хранилище и память, поэтому вам нужен хороший процессор и графический процессор даже для того, чтобы в полной мере использовать другие компоненты ПК. Итак, если вы собираете бюджетный ПК, не забудьте выделить на эти два компонента сумму, равную вашему бюджету. Тем не менее, это означает, что вам придется немного пожертвовать качеством других ваших компонентов или придется отказаться от функций. Но материнские платы M-ATX пригодятся для бюджетных сборок, так как они могут быть на 30-40 процентов дешевле , чем их полноразмерные аналоги. И хотя они дешевы, в них есть все основные функции, которыми обладают материнские платы ATX. Единственная реальная разница заключается в том, что полноразмерные платы ATX могут предложить лучшие тепловые характеристики, поскольку они могут физически иметь больше модулей VRM и MOSFET, а также то, что они могут физически включать больше слотов PCIe. Эти функции, хотя и важны, не так уж полезны, когда речь идет о бюджетных сборках. Бюджетные процессоры не обязательно имеют запас по разгону, необходимый для полного использования более надежного решения VRM на платах ATX. Кроме того, бюджетные сборки, как правило, представляют собой сборки с одной картой, поскольку второй графический процессор может привести к тому, что сборка превысит лимит бюджета. Для высокопроизводительных игровых ПК Всегда покупайте полноразмерную материнскую плату ATX для высокопроизводительных игровых ПК Предлагает до 7 слотов PCIe, что упрощает модернизацию С другой стороны, высокопроизводительные игровые ПК сильно отличаются от своих бюджетных аналогов. Для высокопроизводительного игрового настольного компьютера наличие нескольких графических карт или карт расширения не является чем-то необычным. Кроме того, в стремлении к высочайшей производительности большинство высокопроизводительных игровых ПК также разгоняются, а это означает, что материнская плата должна иметь надежную систему подачи питания , чтобы соответствовать этим возросшим требованиям к питанию. Для такой сборки единственным подходящим вариантом материнской платы является полноразмерная материнская плата ATX . Материнская плата Full-ATX с 7 слотами PCIe дает пользователю возможность не только иметь несколько графических процессоров, но и дает им возможность устанавливать другие дополнительные карты, такие как карты захвата, твердотельные накопители PCIe или даже 10-гигабитные сетевые карты. . Для сборки ПК малого форм-фактора Приобретение материнской платы mini-ITX или micro-ATX Ограничения возможности модернизации и наличия запчастей Если вы хотите собрать ПК с меньшими габаритами, потому что вы хотите, чтобы он был мобильным или предпочитал более минималистичный дизайн, лучше всего выбрать материнскую плату меньшего размера mini-ITX или micro-ATX . . Если вы хотите сэкономить немного места и немного денег, но при этом упаковать самые мощные компоненты в свой новый ПК, M-ATX может быть лучшим для вас. Просто имейте в виду, что у вас не будет много вариантов, когда дело доходит до выбора материнской платы и корпуса, а ваше охлаждение и хранилище могут быть не такими обширными, как в более крупном дизайне. Изображение предоставлено: Phantek Но если вы хотите максимально компактную сборку, не выбирая запатентованное решение, такое как Intel NUC или Corsair, тогда вслепую выбирайте материнские платы Mini-ITX и соберите себе портативного игрового монстра. Какие корпуса ПК совместимы с моей материнской платой? Простой ответ на этот вопрос – зависит. Некоторые корпуса ПК подходят для всех типов стандартных материнских плат, но есть и такие, которые не подходят. Чтобы лучше понять это, мы должны взглянуть на различные размеры корпусов ПК, доступные на рынке. Если вы обновляете корпус своего ПК и не знаете, какую материнскую плату вы используете, прочитайте наше подробное руководство о том, как проверить, какая у вас материнская плата в Windows, прямо здесь. Существует четыре основных размера корпусов для ПК: малый форм-фактор, мини-башня, средняя башня и полная башня. Существуют дополнительные размеры, такие как Ultra Tower и HTPC , но они служат очень узкому назначению и, как правило, не предназначены для типичного коммерческого домашнего, офисного или игрового ПК. Для каждого из этих размеров корпуса указаны рекомендуемые размеры материнской платы, которые они могут вместить. Например, ПК малого форм-фактора — лучший вариант использования материнской платы Mini-ITX, о которой мы говорили ранее. Но это не означает, что все корпуса предназначены исключительно для материнской платы определенного размера. Корпус для ПК формата Mid-Tower, специально предназначенный для материнских плат ATX, также подходит для материнских плат меньшего размера M-ATX и mini-ITX. Рекомендуемые размеры корпуса являются своего рода ориентиром, который подсказывает вам наилучший сценарий (каламбур) для данной материнской платы, и его не следует воспринимать как истину. Поэтому, если у вас уже есть плата M-ATX и вы хотите изменить корпус ПК, у вас должен быть ряд вариантов для новых корпусов, поскольку вы можете использовать либо корпуса с небольшим фактором, либо даже более крупные корпуса Mid-tower. Типы форм-факторов материнских плат Объяснение В приведенной выше статье мы собрали не только три основных размера материнских плат: ATX, Micro-ATX и Mini-ITX, но также рассмотрели другие менее распространенные варианты, такие как E- ATX и мини-STX. В процессе мы также изучили долгую историю проектирования материнских плат и разнообразие подходов, которые первые производители материнских плат использовали, чтобы выделиться. Зачем мы это сделали? Мы считаем, что перед покупкой материнской платы крайне важно понять различные форм-факторы и варианты их использования. Это поможет вам принять лучшее решение. Знание различных типов материнских плат даст значительное преимущество сборщикам, которые хотят создать свой ПК для определенной цели. Поэтому, если вы хотите собрать игровую установку или рабочую станцию, выбор правильного типа материнской платы имеет решающее значение. Вот и все. Если у вас есть дополнительные вопросы о том, как работают определенные части материнской платы, прочитайте наш подробный обзор, ссылка на который приведена здесь. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
