Виды разъемов для наушников

Главная » Уроки и статьи » Железо

Сейчас к любому мультимедийному устройству можно подключить проводные наушники. Каждый гаджет имеет соответствующий разъем для подключения. Единого стандарта подключения наушников нет, существует несколько похожих.

Мы рассмотрим основные виды разъемов для наушников, расскажем, где они применяются, и покажем их внешний вид.

Mini-Jack

Данный вход для наушников является самым популярным во всем мире. Он появился давно, однако даже сейчас этот стандарт функционирует по полной, замены ему нет. Все смартфоны, компьютеры и прочие устройства оснащены mini-Jackом. Конечно, если не считать последние Айфоны, где от этого разъема отказались. Размер мини джека 3,5 мм.

Jack

Довольно старый стандарт, который больше применяется в профессиональной аудио технике. Ранее подобный вход имели DVD плееры.

Сейчас Jack используется в музыкальных инструментах: таких как: электрогитары, и прочее.

Micro-Jack

Микро Джек – еще название разъема для наушников. Он практически ничем не отличается от мини джека, за исключением размера (2,5 мм). Ранее его использовали в мобильной технике (например, Nokia 6120 Classic), однако стандарт не прижился, и производители решили использовать в своих устройствах разъем 3,5 мм.

Подключение по USB

Данный тип разъема для подключения наушников встречается довольно редко. Такие наушники используют киберспортсмены. Они имеют множество дополнительных кнопок и настраиваются очень тонко.

Технические особенности

Джеки одинакового размера могут отличаться также количеством жил. К примеру, всем привычный джек 3,5 мм может иметь как 3, так и 4 жилы. В первом случае передается монозвук, во втором мы имеем полноценный стереозвук.

В большинстве случаев попадаются наушники с двухканальным звуком. Если присутствует микрофон, то это же уже гарнитура, а значит, на разъеме будет ещё один дополнительный контакт.

Прошлые версии

У некоторых людей в настоящее время есть телефоны прошлых годов, которые имеют устаревший разъемы. Они не имеют конкретного названия, поскольку каждый производитель делал разъемы исключительно под свой модельный ряд. К примеру, наушники от телефонов Sony не подходили к Nokia или Samsung, и наоборот.

На сегодняшний день 99% всех мобильных устройств оснащаются разъемом Mini Jack и полностью совместимы между собой.

Вывод

Наиболее популярным разъемом для подключения наушников является Mini Jack. Данный разъем можно считать практически универсальным, поскольку на сегодняшний день почти все устройства имеют на борту jack 3,5 мм.

Понравилось? Поделись с друзьями!

---

Дата: 17. 10.2017 Автор/Переводчик: ThreePC

Основные типы разъемов для подключения в музыкальной индустрии

Самые популярные и распространенные разъемы для подключения в музыкальной индустрии (звуковая студия, сцена, постоянные инсталляции). Какие разъемы бывают, для чего и куда используются. Что значат все эти термины джеки, тюльпаны, каноны и спиконы.

В разнообразии типов и названий разъемов, а так же аудио кабелей, и что куда подключаеться, и как правильно, новичку легко потеряться. Итак, чтобы уберечь вас, от неправильных покупок и неправильных подключений или просто в качестве справочника по названиям каждого типа подключения и тому, как они выглядят — для этого и создан этот гайд.

1. Разъем 1/4″ (четверть дюйма).
Пожалуй, наиболее распространенное соединение, которое можно найти на музыкальном оборудовании, четвертьдюймовый разъем — это тип подключения, который используется на электрогитарах и гитарных усилителях. Сам штекер всегда представляет собой гнездо 1/4 дюйма или 6,3 мм с одным черным «обручем», называемым изолирующим кольцом (это означает, что это «моно» или одноканальное соединение). Доступны как «инструментальные кабели» (с экранированными кабелями), используемые для подключения инструментов и линейного уровня, и «акустические кабели» (неэкранированные), которые используются для подключения динамиков к усилителям, гитарных усилителей к кабинетам.

Также известные как…
-Jack 1/4″ TS
-Телефонный разъем (они обычно использовались в ранних телефонных станциях)
-6.3 мм джек
-Гитарный джек
-Джек

2. Разъем симметричный (или стереоразъем) 1/4″.
Как следует из названия, этот штекер точно такого же размера, как и предыдущий. Разница между ними в том, что это соединение способно передавать два аудиоканала (например, стереосигнал с отдельным левым и правым каналом). Это делается с помощью конструкции «наконечник, кольцо, рукав» (TRS — tip, ring, sleeve), сама заглушка теперь разделена двумя черными «обручами». Кончик — заостренный конец, кольцо — это отрезок после первого черного обруча, а рукав — после второго.

Наконечник и кольцо несут сигналы левого и правого каналов, а рукав действует как общая земля. Наиболее распространенное использование стереоразъема — это выход для наушников на синтезаторах, пианино, микшерных пультах, записывающем оборудовании, гитарных усилителях и Hi-Fi оборудовании.

Такой же штекер часто называют сбалансированным гнездом 1/4″. Не вдаваясь в технические подробности, балансные аудиоподключения используют штекеры TRS (симметричное соединение требуется на обоих концах) для формирования монофонического (одноканального) соединения, которое гораздо менее восприимчиво к внешним шумам, особенно при прокладке длинных кабелей. Этот тип подключения чаще всего встречается на аудиоинтерфейсах и записывающем оборудовании, микшерных пультах и оборудовании PA. В руководствах по оборудованию обычно указывается, имеет ли ваше оборудование балансные соединения.

Также известные как…
-Jack 1/4″ TRS
-Стерео 1/4″ джек
-TRS джек
-Сбалансированный джек
-Стерео телефонный разъем

3. Разъем стерео миниджек.
Сейчас это, пожалуй, самое распространенное аудиоподключение из всех. Стерео мини-джек — это штекер, который вы обычно найдете в наушниках MP3-плеера. Это соединение меньше, с штекером 3,5 мм (1/8 дюйма). Если вы обратили внимание, то увидите, что это тоже устройство TRS с двумя изоляционными кольцами. И, опять же, левый и правый каналы соединены наконечником и кольцом с рукавом в качестве общей земли.

Чаще всего они используются для наушников портативных музыкальных плееров, для подключения MP3-плееров к автомобильным стереосистемам и аудиоразъемов на компьютерах. Моно-миниджеки существуют (отмечены одним черным кольцом / изолирующим кольцом), но используются относительно нечасто.

Также известные как…
-Jack 1/8″ TRS
-Стерео миниджек
-Разъем 3,5 мм
-1/8″ джек
-Иногда его называют «разъем для наушников»


4. Разъем RCA.
Штекер RCA может быть вам так же знаком, как штекеры мини-джек, поскольку они часто используются в Hi-Fi и домашнем аудиооборудовании. Аббревиатура RCA означает Radio Corporation of America, и именно они были ответственны за развитие этой связи. Они инициировали замену разъемов 1/4″ TRS Jack на фонографах в 1940-х годах, чтобы их можно было подключать к усилителям, поэтому этот тип подключения также называют разъемом Phono.

RCA — это несбалансированное монофоническое соединение, которое обычно встречается в DJ-оборудовании, оборудовании Hi-Fi, аудиоинтерфейсах и часто на входах и выходах на микшерных пультах, и обычно (но не всегда) имеет красный цвет соединение правого канала и белый цвет левого канала.

Также известные как…
-Разъем RCA
-Тюльпан
-Фоно разъем
-Cinch разъем
-Иногда его неправильно называют «вспомогательный кабель» (AUX).


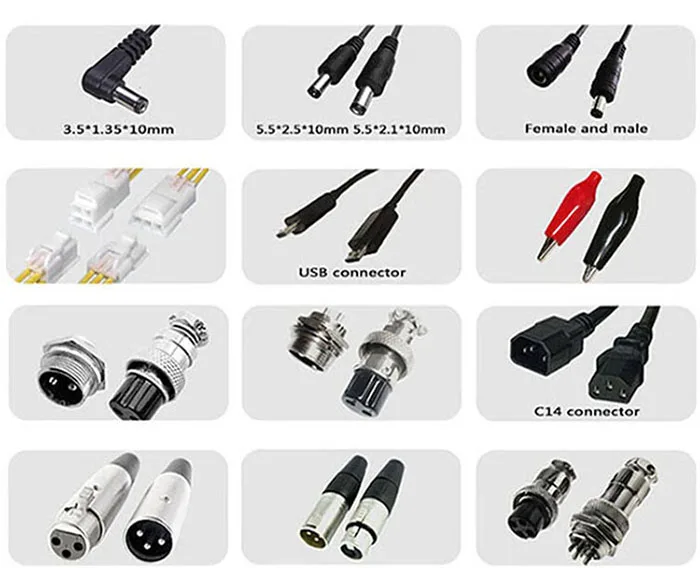

5. Разъем XLR.
Соединение XLR — это еще одно балансное соединение. Используемое во многих профессиональных аудиоприложениях, его конструкция представляет собой цилиндр диаметром примерно 2 см с от 3 до 7 штырей (папа) или отверстий (мама). Наиболее часто используемый формат в аудиоприложениях — это 3-контактный XLR. Изначально производившиеся Cannon Electronics и выпущенные как линейка Cannon X, это привело к тому, что они стали известны как «Cannon». Второй ревизией был Cannon XL (с переключателем блокировки), а третьей — Cannon XLR. Таким образом, это соединение стало известно как XLR.

XLR используется в широком спектре музыкальных и аудиоприложений благодаря тому, что он сбалансирован и очень безопасен. Как правило, гнездовые разъемы XLR обычно принимают выходные сигналы от устройств (например, микрофона), а штекеры XLR обычно используются для подключения ко входам (микрофонный предусилитель на микшерном пульте или стационарный, или активные студийные мониторы).

В результате, наиболее часто используемым кабелем XLR является надежный микрофонный провод с гнездовым штекером XLR на одном конце и штекером XLR на другом. Обычно используется для микрофонных кабелей, мониторных динамиков, аудиоинтерфейсов, приложений PA и многого другого.

Также известные как…
-XLR
-Канон разъем
-Микрофонный разъем


6. Разъем Speakon.
Разработанный компанией Neutrik, он доступен в вариантах с 2, 4 и 8 полюсами, хотя 2 и 4 полюса чаще всего используются в повседневных аудиоприложениях. Speakon предназначен для приема сильноточных сигналов. Как правило, кабели с такими разъемами подключаются к разъемам на панели и имеют поворотный замок, который фиксирует их в розетке. Это делает разъемы Speakon идеальными для приложений живого звука, чаще всего для подключения усилителей мощности к динамикам. В результате очень распространены кабели Speakon to XLR.

Также известные как…
-Speakon
-Спикон


7. Разъем MIDI (данные).
Разъемы в стиле DIN, используемые для протокола MIDI. Кабели MIDI (цифровой интерфейс музыкальных инструментов) используются с середины 1980-х годов для соединения компьютеров, секвенсоров, клавишных, барабанных модулей, блоков эффектов и других устройств, управляя ими с помощью команд данных MIDI. MIDI-соединения также несут MTC (MIDI Time Code), который используется для синхронизации DAW, секвенсоров, инструментов и других MIDI-устройств.

Такие разъемы в стиле DIN бывают разных форматов и конфигураций контактов, но, вероятно, вы больше всего привыкли к пятиконтактным разъемам MIDI. В отличие от других разъемов, о которых мы говорили до сих пор, MIDI-кабели предназначены только для передачи данных.

Также известные как…
-MIDI
-5-штырьковый разъем


8. Разъемы ADAT Lightpipe (цифровое аудио).
ADAT Lightpipe начался с цифровых многодорожечных магнитофонов Alesis ADAT, представленных в 1992 году. Lightpipe передает восемь каналов несжатого 24-битного цифрового звука (с частотой дискретизации 44,1 кГц или 48 кГц) по оптоволоконному кабелю и первоначально использовался для передачи звука между рекордерами ADAT. Хотя сам рекордер ADAT вошел в учебники истории, его формат Lightpipe стал повсеместным стандартом, используемым в цифровых микшерных консолях, преобразователях, аудиоинтерфейсах, устройствах эффектов и т. д.

В последние годы все больше инженеров предпочитают делать трекинг и микшировать с более высокой частотой дискретизации для создания звука сверхвысокой точности. Чтобы обеспечить более высокую частоту дискретизации цифрового звука, проходящего через Lightpipe, была разработана поддержка «Sample Multiplexing» или S / MUX. В то время как ADAT Lightpipe обычно позволяет передавать восемь каналов цифрового звука с частотой 44,1 или 48 кГц, S / MUX позволяет передавать четыре канала цифрового звука с частотой 88,2 или 96 кГц или два канала цифрового звука с частотой 176,4 или 192 кГц.

Технология S / MUX поверх Lightpipe — вот почему вы часто можете увидеть четыре порта ADAT на многих современных устройствах — два для ввода, два для вывода. Однако не все аудиооборудование с портами ADAT Lightpipe поддерживает S / MUX, поэтому важно (как всегда!) ознакомиться с руководством.

Также известные как…
-ADAT
-Цифровой разъем

9. Разъем Word Clock.
Коаксиальный протокол BNC (British Naval Connection) используется в студии для передачи Word Clock, сигнала, используемого для синхронизации DAW, цифровых магнитофонов и других устройств, подключаемых через S / PDIF, AES / EBU, ADAT или другие цифровые аудиоформаты.

Также известные как…
-Word Clock
-BNC разъем
-Разъем для синхронизации

Все эти разъемы в значительной степени покрывают наиболее распространенные аналоговые аудиоподключения. Итак, теперь вы можете отличить Speakon от сбалансированного разъема и можете с уверенностью попросить стереофонический мини-джек к паре RCA для подключения iPod к DJ-микшеру, зная, что вас не ждут неприятные сюрпризы, когда вы вернетесь домой. Ну, по крайней мере, сюрпризов, связанных с кабелем.

Про аудио кабели вы можете почитать в нашей статье ВСЕ ПРО АУДИО КАБЕЛИ

5 типов разъемов для наушников

• org/Person»> Soundight
• Руководства, высокая точность, Learn, Studio
• 24 июня 2020
• 8 марта 2022

У каждого гарнитора есть свой собственный коннектор и контактный пинку. Эти контакты и разъемы играют решающую роль в работе наушников. Мы предоставим вам информацию обо всех типах разъемов, их характеристиках и распиновке.

Содержание

• Аудиоразъем Lightning
• 2,5 мм Micro-Jack
  • Наушники с 2,5 мМ Micro-Jack
• 3,5 мм мини-JACK
  • с 3,5 мм мини-Джек
• 6,3 мм (6,35 мм). Разъем для наушников 6,3 мм

Подключение через USB

• Наушники с разъемом USB для наушников

USB Type-C

• Наушники с разъемом для наушников USB Type-C Артикул
155 До прочтения вы должны быть знакомы с концепцией разъема для наушников и следующими терминами:
• Lightning Jack audio jack
• Micro jack 2. 5
• 3.5 mm mini-jack
• 6.3 mm jack
• USB audio jack
• Type-C
Lightning Jack Наушники

Аудиоразъем Lightning

Разъем Lightning отличается тем, что воспроизводит выходной звук без его ослабления. Разъем Lightning Jack производит и передает полный звук по сравнению с разъемом 3,5 мм, который сжимает выходной звук и может передавать слушателю только 16-битное качество.

Наушники с разъемом Lightning имеют много преимуществ по сравнению с другими разъемами или разъемами. Вот некоторые преимущества:

• Разъем Lightning обеспечивает идеальное воспроизведение звука без каких-либо искажений или компрессии встроенного ЦАП. вероятность обмена цифровыми значениями между наушниками и источником сигнала
• Вы можете добавить к своим аксессуарам другие функции, такие как цифровые входы и фитнес-датчики.

Распиновка аудиоразъема кабеля Lightning: 0-

• ID0 Идентификация/управление 0
• PWR Power
• L1n, полоса 1, отрицательная
• L1p, полоса 1+, положительная
• ID1, идентификация/управление 1

0083

Micro Jack — другое название разъема для наушников. Он почти ничем не отличается от мини-джека, кроме своего размера (2,5 мм). Раньше он использовался в мобильных устройствах, но стандарта не выдержали, и производители решили использовать в своих устройствах штекер 3,5 мм.

Если вам нужен очень маленький штекер, разъем 2,5 мм — это самый маленький штекер для наушников. Он называется 2,5 микроджек, потому что диаметр штекера составляет 2,5 мм. Микроджек обычно используется в кабелях смартфонов и плееров. Этот микроразъем используется только для передачи звука, и в настоящее время его трудно найти, потому что производители начали использовать мини-разъем.

Наушниками пользуются многие, но мало кто знает о свойствах штекера. Обычно это вызывает у них проблемы. Например, если вы вставляете вилку TS в разъем TRRS, а TRRS означает «Tip, Ring, Ring, Sleeve». Существует очень высокий риск повреждения выхода вашего оборудования, в то время как, с другой стороны, при подключении штекера TRRS к разъему TS проблем не возникает. Вот почему базовые знания о разъемах и разъемах необходимы.

Подключение гарнитуры кабелем TRRS 2.5 (стандарт OMTP – национальный стандарт) выглядит следующим образом:

• Первый канал левый
• Второй канал правый
• Третий канал для подключения микрофона
• Четвертый канал земля.

Кабель TRRS 2.5 (стандарт CTIA – американский стандарт):

• Первый канал левый
• Второй канал правый
• Четвертый канал земля
• Третий канал для подключения микрофона

Кабель TRS 2.5 для стандартной гарнитуры: 9 шт.0017

• Первый канал левый
• Второй канал правый
• Четвертый канал земля.

Кабель A 2,5 TRS для стандартных наушников:

• Первый канал — микрофон
• Второй канал — аудиовыход
• Четвертый канал — земля

Наушники с микроразъемом 2,5 мм

1 JBL E45BT

Наушники Bose 700 ANC

Sennheiser HD 4.50 BTNC

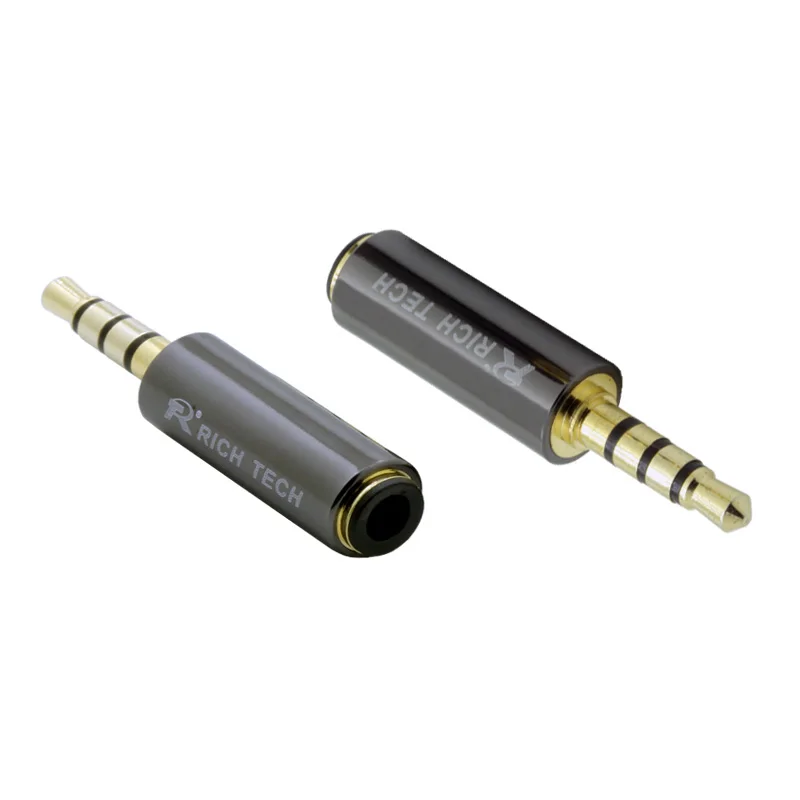

Мини-джек 3,5 мм 2 контакта 3 контакта 4 контакта

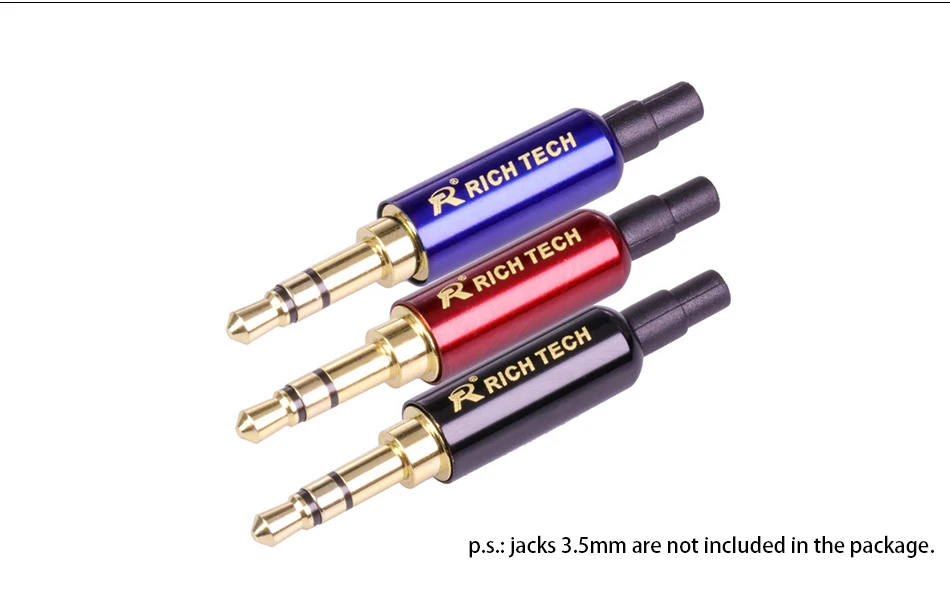

Мини-джек 3,5 мм

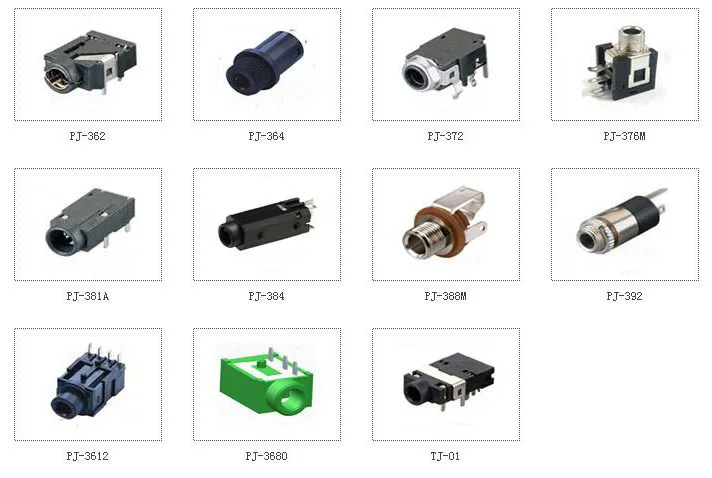

Мини-джек 3,5 мм — очень распространенный тип разъема, который используется почти во всех типах устройств. , включая продукцию Apple. Это тот самый штекер, который сейчас заменяется на USB Type-C и уже заменен производителями Apple. Ремонт вилок любого диаметра очень прост, но вилка Lightning или type-c является исключением.

Штыри вилки зависят от типа производителя. Вот несколько характеристик мини-джека 3,5 мм.

• Кабель TS используется для подключения микрофона; с двумя сигнальными проводами (положительным и отрицательным)
• Кабель TRS является наиболее распространенным типом, подходящим для всех видов аксессуаров. Он имеет 3 контакта, левый, правый и земля.
• TRRS старше и был разработан для старых моделей Nokia. Он имеет четыре контакта. Первый — левый, второй — правый, третий — микрофон, четвертый — заземление.
• Существует еще одна форма TRRS, в которой первый — левый, второй — правый, третий — земля, а четвертый — микрофон. Он специально разработан для HTC, iPhone, Samsung и Sony.

Наушники с 3,5 мм мини-джек

• Beyerdynamic MMX 300 (2-й поколение)
• Microsoft Surface Surface Headphone
• Philip Neo
• Marshall Monitor II ANC
• Sennheiser HD 660 S (сбалансированный кабель 6,3 мм и небалансный кабель 3,5 мм с переходником 6,3 мм на 3,5 мм)0059

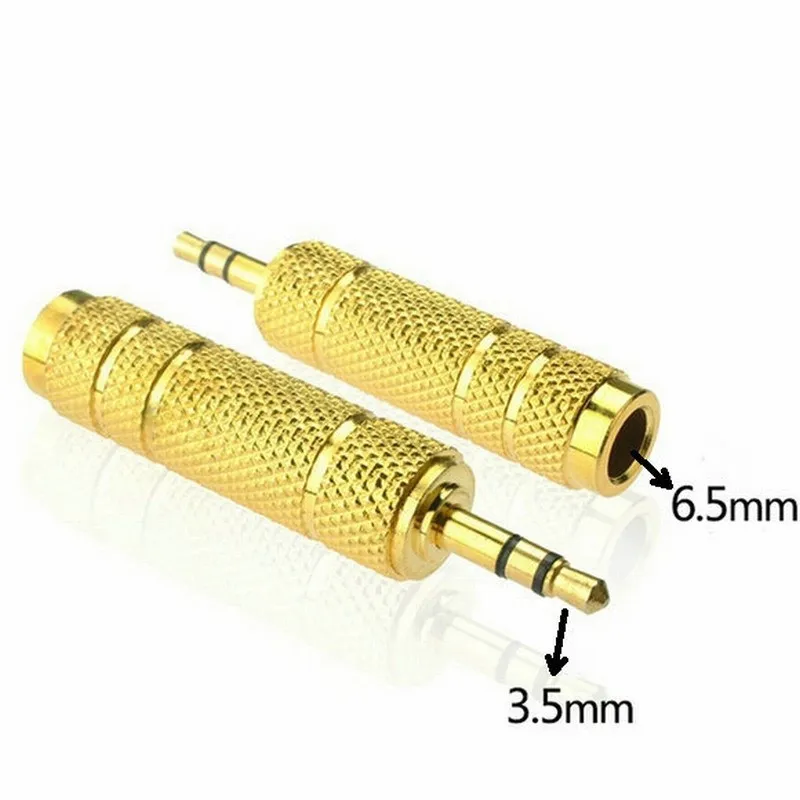

Стереоаудиоадаптер — разъем для наушников QGEEM 6,3 мм — варианты использования и совместимость

разъем для наушников 6,3 мм (6,35 мм)

Разъем для наушников 6,3 мм — довольно старый стандарт, который больше используется в профессиональном звуковом оборудовании. Раньше этим разъемом оснащались DVD-плееры. Сегодня стандартный разъем для наушников используется в музыкальных инструментах: электрогитарах и т. д.

В настоящее время разъем для наушников 6,3 мм встречается очень редко и редко используется. Вы можете увидеть разъем 6.3 только в профессиональном музыкальном оборудовании, старых моделях микрофонов и металлоискателях.

Разъем для наушников можно разделить на два типа в зависимости от количества контактов. Двухконтактный и трехконтактный. Каждый из них имеет разную распиновку.

Для двухконтактного:

• Первый контакт — микрофонный
• Второй — земля

Для трехконтактного:

• Первый левый
• Второй — общий или общий
третий — грунт.

Наушники с разъемом 6,3 мм

• Philips SHP-6000 (with 3.5 to 6.3 mm adapter)
• Meze 99 Neo (via 3.5 to 6.3 adapter)
• Sennheiser HD560S
• Meze 99 Classics (via adapter)
• MEE Аудио Pinnacle P1

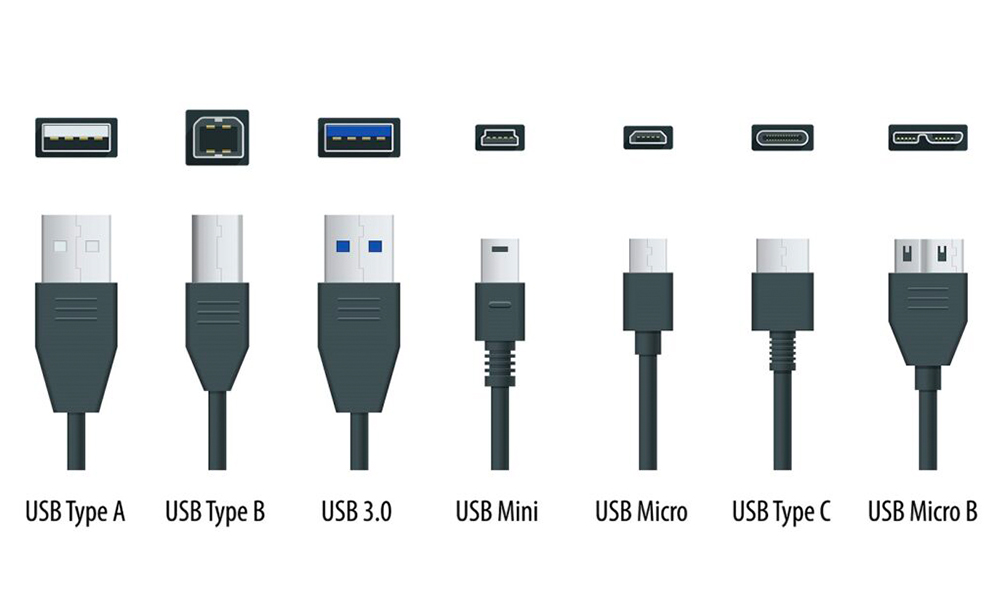

USB-разъем для наушников

Подключение через USB

Другой тип разъема — это USB-порт, который обычно используется в игровых гарнитурах. Этот порт и линейный выход есть практически на всех источниках звука — ими уже давно оснащены все компьютеры и ноутбуки, ведь именно через этот порт проходит информация с портативных флеш-носителей. Этот тип разъема для наушников встречается довольно редко, поскольку в основном он используется в игровых гарнитурах для киберспортсменов. Они имеют много дополнительных кнопок и очень хорошо настраиваются.

Раньше USB встречался только на компьютерах, а сегодня такие порты есть на самых дешевых LCD телевизорах, большинстве музыкальных станций, некоторых планшетах. А на телефонах можно найти порт micro-USB, к которому можно подключить соответствующие наушники либо напрямую (не все модели), либо через соответствующий переходник.

Особенности

• В отличие от обычных наушников, звук через разъем USB более мощный и чистый благодаря встроенному усилителю. Некоторые модели телефонов и плееров имеют дополнительный усилитель, но очень редко, а стандартного для некоторых пользователей недостаточно.
• Некоторые USB-наушники, которые можно подключать через USB-разъемы, не нуждаются во внешнем цифро-аналоговом преобразователе, поскольку наушники имеют собственный чип с аналогичной функциональностью.

Конечно, у USB-наушников есть недостаток: они очень энергоемкие. Через порт протекает ток около 5 вольт — штатная батарея из-за этого может довольно быстро разряжаться. Конечно, такой проблемы не возникает при подключении гарнитуры к компьютеру или другому стационарному оборудованию.

Наушники с USB-разъемом для наушников

• USB-наушники HyperX Cloud Flight
• SteelSeries Arctis 7 Wireless

Разъем для наушников — разъем для наушников Type-C и интерфейс Lightning после замены 30 мм USB Type-3

USB Type-3C разъем для наушников, Apple начала использовать USB Type-C во всех своих телефонах. В настоящее время мини-разъемы на iPhone 7 и более новых моделях заменены на разъемы Type-C. Кроме того, Micro-USB Type-C значительно улучшил качество звука.

Распиновка разъема USB Type-C выглядит следующим образом:

Распиновка Mini-USB Type-C

Наушники с разъемом для наушников USB Type-C

• SteelSeries Arctis Pro + GameDAC — Micro USB
• Sennheiser Momentum 3 Wireless

Определение разъема для наушников | ПКМаг

Аналоговый разъем, используемый для подключения гарнитуры, наушников или головных телефонов. Разъемы 2,5 и 3,5 мм используются в мобильных телефонах и смартфонах, в то время как стереооборудование и оборудование для домашнего кинотеатра обычно имеют разъем 6,3 мм.

Все больше исчезает

Стандартный на протяжении десятилетий разъем для наушников 3,5 мм исчезает. Например, начиная с iPhone 7 в 2016 году и Samsung Galaxy S20 в 2020 году их нет. Вместо них необходимо использовать адаптер для проводной гарнитуры или беспроводную Bluetooth-гарнитуру. См. мини-разъем для телефона, разъем для телефона, наушники, разъем для наушников и разъем Lightning.

Разъемы для наушников Разъемы 2,5 и 3,5 мм используются с мобильными устройствами, а разъемы 6,3 мм (внизу) используются для непортативного аудиооборудования.
