преимущества, недостатки и руководство по установке

Хотите повысить производительность своего компьютера? Установите твердотельный накопитель M.2. В этой статье мы расскажем всё, что вам нужно о нём знать.

Если вы сами собираете компьютер или просто хотите ускорить запуск операционной системы, разумно будет обратить внимание на SSD-накопитель. Но вместо того, чтобы покупать обычный диск с 2,5-дюймовым разъёмом SATA, лучше выбрать что-то более современное.

Твердотельные накопители (SSD) с момента их появления сильно эволюционировали и стали подключаться непосредственно к материнской плате. Ниже рассмотрим, что такое накопитель M.2 и как установить его на свой компьютер.

Содержание

• 1 SSD M.2 и SSD mSATA: что лучше?
• 2 Как выглядит SSD M.2?
• 3 Как установить SSD M.2?
  • 3.1 Шаг 1: Выберите нужный SSD M.2 накопитель
  • 3.2 Шаг 2: Найдите разъём M.2
  • 3.3 Шаг 3: Установка M.2 без разъёма
  • 3.4 Шаг 4: Установите SSD M. 2 накопитель
  • 3.5 Шаг 5: Настройте SSD M.2 в BIOS/UEFI
• 4 Недостатки SSD M.2
• 5 Заключение

SSD M.2 и SSD mSATA: что лучше?

При сборке или обновлении своего компьютера разумнее всего будет установить максимально быстрый накопитель. От этого напрямую будет зависеть скорость работы операционной системы и производительность вашего ПК.

Формат M.2, ранее известный как NGFF (форм-фактор следующего поколения), имеет более высокую пропускную способность, чем устаревший интерфейс mSATA с максимальной пропускной способностью 6 Гбит/с. Накопители mSATA чаще встречаются в старых ноутбуках и планшетах с ОС Windows.

Высокая скорость SSD M.2 обеспечивается в основном за счёт прямого подключения накопителя к материнской плате.

Существует три типа форм-фактора M.2:

• SATA: эта версия использует драйвер AHCI и подключается к интерфейсу SATA 3.0 через разъём M.2. Медленный, но широко совместимый вариант.
• AHCI: это более медленный вариант, который можно встретить на недорогих материнских платах и старых операционных системах. SSD-накопители, подключенные через AHCI, обычно функционируют больше как DRAM, чем стандартный жёсткий диск.
• NVMe: этот протокол был создан специально для твердотельных накопителей нового поколения. Хотя NVMe-накопитель подходит к стандартному разъёму PCIe материнских плат, в форм-факторе M.2 другой разъём.

В целом накопители mSATA неплохие, но если позволяет материнская плата, лучше приобрести SSD M.2.

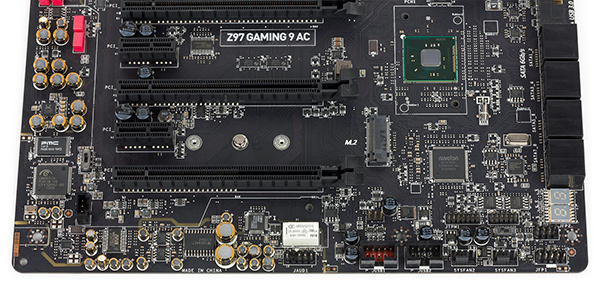

Как выглядит SSD M.2?

Твердотельные накопители M.2 имеют разные разъёмы, поэтому, покупая новый модуль, важно выбрать именно тот вариант, который будет совместим с вашей материнской платой. Существуют три конфигурации, которые различаются в зависимости от положения ключа (выемки) в краевом разъёме.

• Ключ B: выемка находится через 6 контактов слева.
• Ключ М: выемка находится через 5 контактов справа.
• Ключ B+M: имеет две выемки (через 6 контактов слева и через 5 контактов справа).

Учитывая это, перед покупкой накопителя M.2 не забудьте внимательно ознакомиться с документацией к материнской плате, иначе ошибка может вам дорого обойтись.

Как установить SSD M.2?

Перед установкой модуля M.2 примите все необходимые меры, чтобы избежать электростатического разряда. Обязательно отключите компьютер от сети. Если устанавливаете накопитель в ноутбук, извлеките аккумулятор.

Шаг 1: Выберите нужный SSD M.2 накопитель

Для начала определите, какой ключ SSD M.2 совместим с вашей материнской платой. Это самая сложная и важная часть процесса. Подобрать правильный модуль, исходя из типа вашей материнской платы, требований к размеру и бюджету, можно, например, на сайте PCPartPicker.com.

Шаг 2: Найдите разъём M.2

Некоторые материнские платы оснащены несколькими портами M.2. К одному из них можно подключить сетевую карту или какое-либо другое устройство. Или же материнская плата может иметь особую конфигурацию для оптимального использования. Например, у вас может быть четыре или более накопителей SATA, требующих подключения к определённому слоту M.2.

Вот почему важно заглянуть в документацию к материнской плате, и разобраться, к какому разъёму подключать твердотельный накопитель M.2.

Шаг 3: Установка M.2 без разъёма

Бывает такое, что на материнской плате отсутствует слот M.2. В этом случае вы можете приобрести адаптер на PCIe с разъёмом M.2. Такие переходники стоят относительно недорого и не сильно увеличат затраты, если вы подумываете о покупке твердотельного накопителя M.2.

Для ноутбуков адаптеров на PCIe нет, но можно купить внешний корпус USB 3.0 для подключения SSD M.2. Это не самый идеальный вариант, так как для на запуск операционной системы он особого значения не оказывает, но для сверхбыстрой системы хранения, например, при редактировании видео высокой чёткости, он вполне приемлем.

При покупке адаптера не забудьте проверить совместимость ключа с накопителем SSD M.2, который вы выбрали.

Шаг 4: Установите SSD M.2 накопитель

Перед тем как установить накопитель в слот, нужно извлечь фиксирующий винт рядом с разъёмом. Открутите его крестовой отвёрткой и отложите так, чтобы не потерять, иначе найти замену этому винту будет сложно.

Далее поверните модуль так, чтобы разъём совпал со слотом материнской платы, после чего вставьте его в порт под углом 30 градусов. Обычно накопитель входит без особых усилий, но иногда его приходится немного покачивать. Модуль должен стоять в порте под углом 30 градусов и слегка пружинить, когда прижимаете другой конец к материнской плате.

Чтобы закрепить накопитель M.2, прижмите другой его конец к материнской плате, вставьте винт и зафиксируйте. Обратите внимание, что на материнской плате несколько крепёжных отверстий, поэтому положение винта будет зависеть от длины модуля.

Старайтесь сильно не затягивать винт, иначе рискуете повредить накопитель. Закройте системный блок и включите компьютер.

Шаг 5: Настройте SSD M.

2 в BIOS/UEFI

Теперь нужно активировать устройство M.2 в настройках вашего ПК. Для этого при запуске операционной системы зайдите в BIOS/UEFI (как узнать, BIOS на вашем ПК или UEFI, почитайте здесь). Ищите опцию M.2, связанную со слотом PCI Express. Более подробно о настройке почитайте в руководстве по эксплуатации вашей материнской платы, поскольку у разных производителей инструкции могут различаться.

Активировав устройство, вы можете выбрать установку Windows или любой другой операционной системы. Твердотельные накопители M.2 созданы скорее для работы с операционными системами, нежели для хранения каких-либо файлов.

Недостатки SSD M.2

Твердотельный накопитель M.2 действительно помогает обеспечить сверхбыструю работу операционной системы, однако у него есть и потенциальные недостатки, о которых вы должны знать.

Например, более старые материнские платы с поддержкой SSD M.2 могут работать на шине PCIe, а это значит, что скорость передачи данных на устройствах не будет превышать 6 Гбит/с. Кроме того, накопитель M.2, подключенный к шине PCIe, не может быть использован в качестве основного диска системы.

С более современными материнскими платами такой проблемы не возникнет, поэтому заранее нужно убедиться, что ваше железо может обеспечить ожидаемую скорость.

Кроме того, сама конструкция материнской платы может ограничивать взаимодействие накопителя M.2 с остальной частью системы. Из-за ограниченной пропускной способности PCIe подключение SSD M.2 может создать помехи в работе другого оборудования. Опять же, изучите документацию к материнской плате, чтобы понять, как накопитель может повлиять на работу компьютера.

Заключение

С помощью небольшой инструкции в этой статье вы легко сможете установить модуль SSD M.2 на свой компьютер или ноутбук или обновить уже установленное устройство. Более скоростной накопитель обеспечит быструю загрузку операционной системы и повысит её производительность.

Главное, подобрать подходящий диск M.2 и разъём к материнской плате. А если то, что вы хотите, выходит за рамки вашего бюджета, подумайте о приобретении адаптера.

Если на вашей материнской плате нет слота для M.2, ставьте стандартный SSD-накопитель. Скорость работы ОС в любом случае станет выше, равно как и при добавлении модуля оперативной памяти.

По материалам www.makeuseof.com

Как подключить NVMe, если нет M.2

В условиях быстрой смены ин­тер­фей­сов в вы­иг­ры­ше ока­зы­ва­ют­ся про­из­во­ди­те­ли, спо­соб­ные гиб­ко ре­а­ги­ро­вать на вы­зо­вы рын­ка и при­спо­саб­ли­вать­ся к ним — адап­ти­ро­вать­ся. Иногда они и уст­рой­ст­ва та­кие же вы­пус­ка­ют — адап­те­ры. Од­на из са­мых ин­те­рес­ных кон­ст­рук­ций в дан­ной ка­те­го­рии — кон­вер­тор с PCI Ex­press на NVMe. Рас­смот­рим с раз­лич­ных то­чек зре­ния две пла­ты рас­ши­ре­ния из­вест­ного ки­тай­ского брен­да Maiwo. Од­на из них обес­пе­чи­ва­ет толь­ко под­клю­че­ние NVMe-на­ко­пи­те­ля в фор­ма­те M.2. Вто­рая не­мно­го слож­нее: на бор­ту есть мес­то и для ус­та­нов­ки NVMe, и для SATA. А те­перь обо этом в де­та­лях.

M.2 там, где его нет

Если говорить о комплектации Maiwo KT016, то кроме самой платы-пе­ре­ход­ни­ка в по­став­ке уст­рой­ст­ва есть еще не­сколь­ко важ­ных де­та­лей. В пер­вую оче­редь — это кре­пеж для NVMe SSD-ус­т­рой­ст­ва. По не­до­ра­зу­ме­нию, раз­ра­бот­чи­ки стан­дар­та NVMe пред­ло­жи­ли кре­пить M.2 на­ко­пи­те­ли не­стан­дар­т­ны­ми вин­та­ми. Ког­да их нет под рукой — про­б­ле­ма, по­рож­да­ю­щая по­те­рю вре­ме­ни. Ком­па­ния Maiwo пред­ус­мот­ре­ла та­кой по­во­рот со­бы­тий.



Заботливая рука рынка Maiwo вложила также и крестовидную отвертку. Винтов в комплекте два — один для крепления ла­тун­ной бон­ки снизу платы адаптера, второй — для фиксации NVMe-накопителя. Именно для этого типа на­ко­пи­те­лей пред­наз­на­чен кон­вер­тор Maiwo KT016. Для установки в PCI Ex­press слот твердотельных дисков SSD SATA он ка­те­го­ри­че­ски не подходит.

Maiwo KT015 — на все руки мастер

В тех случаях, когда требуется поддержка не только NVMe-накопителей, но и их SSD SATA собратьев, компания Maiwo пред­ла­га­ет конвертор-универсал KT015, рассчитанный на установку в слот PCI Express x4 (разумеется, в PCIe x1 его поставить никак не получится, но можно оккупировать x16).



В отличие от KT016, эта модель оснащена двумя слотами формата M.2. Слот NGFF1 предназначен для обслуживания NVMe-накопителей по интерфейсу PCIe x4. Если присмотреться, на его пластиковом корпусе можно увидеть мар­ки­ро­в­ку «Key M» — именно этот кон­ст­рук­тив подходит для NVMe-устройств, другие сюда просто не становятся.

Выше и рядом расположен слот, обозначенный на плате адаптера как SATA to M.2 или NGFF2. Этот разъ­ем с клю­чом ти­па «Key B» на плате адаптера Maiwo KT015 поможет подружить новые SATA-накопители с плат­фор­ма­ми, не го­то­вы­ми ша­гать в ногу со временем 🙂

Вопрос производительности твердотельного диска, установленного в этот слот, ре­ша­ет­ся самим SSD-накопителем и SATA-контроллером платы, где ему предстоит трудится. Если все участники про­цес­са под­дер­жи­ва­ют SATA III, то и кон­вер­тор будет не против работать на скорости 600 MBPS. Здесь, правда, тоже не без оговорок: «Key B» для подключения SATA-накопителя в форм-факторе M.2 можно использовать только в специальных случаях, ведь на него просто вы­ве­де­ны сигналы PCI Express. Чтобы соединить обычный PCIe-порт и SATA-разъем, неизбежно нужен кон­т­рол­лер. Та­ко­во­го на Maiwo KT015 нет.

Комплектность у KT015 все та же: отвертка, бумажная складка с отметкой ОТК, крепеж.

To boot or not to boot?

Самый распространенный вопрос про переходники KT015/KT016: можно ли его использовать для загрузки опе­ра­ци­он­ной системы? Другими словами — для системного диска. Ответ: ДА.

Но есть одно «но». Загрузкой операционной системы заведует UEFI. Если UEFI вашей платы умеет грузиться с NVMe-уст­рой­ст­ва, значит все ОК. Ведь любая плата с PCI Express шиной может быть оснащена твер­до­тель­ным на­ко­пи­те­лем, который ус­та­нав­ли­ва­ет­ся в PCIe-слот, и она обязана(!) с него загружаться. Если нет — нужно обновить код UEFI. Воз­мож­но, про­из­во­ди­тель ма­те­рин­ской пла­ты уже уст­ра­нил эту не­до­ра­бот­ку.

В данном контексте совершенно неважно, есть слот M.2 на плате или его нет. В на­шей тес­то­вой ла­бо­ра­то­рии NVMe-диск Trans­­cend MTE110S с кон­вер­то­ром KT015 отлично стартовал Windows 7 на материнской плате ASUS h210M-R.

Важное замечание: на платах, стар­ту­ю­щих при по­мо­щи BIOS (не UEFI!), за­гру­зить­ся с адап­те­ра-пе­ре­ход­ни­ка мож­но толь­ко в том слу­чае, ес­ли это уме­ет де­лать сам SSD. На се­год­ня из­вес­тен толь­ко один на­ко­пи­тель, спо­соб­ный за­пус­кать опе­ра­ци­он­ную сис­те­му на ста­рых платах — это Sam­sung 950 PRO, уже сня­тый с про­из­вод­ст­ва.

Legacy Boot с инициализацией MBR поддерживается NVMe-на­ко­пи­те­ля­ми с помощью собственного BIOS — PCI ROM по ти­пу SCSI BIOS. Если у SSD такая про­шив­ка на бор­ту пред­ус­мот­ре­на, за­груз­ка воз­мож­на. И толь­ко в слу­чае NVMe, опе­ра­ци­он­ка с SATA SSD стар­то­вать не бу­дет. По­хоже, что Sam­sung 950 PRO был по­след­ним, кто об­ла­дал дан­ной фун­к­ци­о­наль­но­стью

Цена вопроса

Как и с готовой одеждой, цена на описанные переходники-конверторы, где нет установленных контроллеров, а в об­вяз­ке шины только «пассив» (это в прямом смысле слова — адаптеры), ниже, чем со­во­куп­ная сто­и­мость из­рас­хо­до­ван­ных ма­те­ри­а­лов и ком­по­нен­тов. Это, конечно, не hot couture, но добротный prêt-à-porter. Никому и в голову не придет вы­пу­с­кать в Украине такие уст­рой­ст­ва, потому что только заказ тек­сто­ли­та печатных плат по $5 за квадратный де­ци­метр (и это без учета позолоты ламелей!) обойдется дороже, чем Maiwo KT015 и KT016 в рознице.

Адаптеры Maiwo KT015 и KT016 предоставлены
на тестирование компанией IT-Link

Для чего нужен слот M.2? Какие диски можно установить?

Многие современные материнские платы, а также ноутбуки оснащены слотом M.2. Если вы не в курсе новых технологий, то этот слот m2 на материнской плате может быть для вас новым. Слоты расширения «M.2» не только крошечного размера, но и могут быть полезными, и в этой статье рассматривается использование и назначение этого слота на материнской плате.

Некоторые из наиболее важных вещей о слоте M.2, которые я раскрою здесь: Что такое слот расширения m.2 ? Что сюда подключать ? Почему это необходимо ? Итак, с этого, давайте начнем.

Слот M.2 — что это?

Для чего был разработан слот M.2? & Как это выглядит?

Форм-факторы интерфейса M.2

Типы слотов M.2 (модульные ключи)

Какую скорость я получаю с твердотельными накопителями в слотах M.2?

Подводя итоги

Часто задаваемые вопросы

Слот M2 — это стандартный разъем для подключения карт расширения, встроенных в персональные компьютеры, также известный как форм-фактор следующего поколения (NGFF).

M.2 — новейший интерфейс во многих новых ноутбуках, а компьютеры (на материнской плате) становятся все более распространенными (что неудивительно!). Ведь он заменил интерфейсы: mSATA mini PCI Express.

И здесь хочу сразу отметить преимущество интерфейса М2: он позволяет обойтись без силовых кабелей, отдельных шлейфов и т.п. слот!).

Для чего был разработан слот M.2? & Как это выглядит?

Любой слот расширения M. 2 был разработан для уменьшения объема памяти в связи с широким использованием микрокомпьютеров, таких как ноутбуки, планшеты и мобильные телефоны.

Как известно, стремление к компактности – типичная тенденция. Даже SATA требовался вариант, который позволил бы использовать его в мобильных устройствах или там, где к размеру компонентов предъявляются особые требования. Так появился вариант mSATA — тот же SATA, но в более компактном корпусе.

Точно так же в дальнейшем был заменен на M.2, обладающий отличными возможностями. Скажу лишь, что и mSATA, и M.2 позволяют обойтись без кабелей питания, что повышает удобство и делает компьютер более компактным. Тем более, что M.2 даже меньше, чем mSATA.

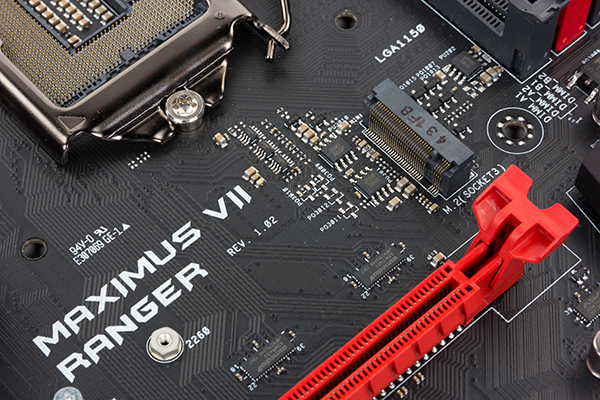

Пример слота M.2 можно увидеть на изображении ниже вокруг VRM.

Огромный объем: Сначала слоты M2 были ограничены типом разъемов SSD, но сегодня вы можете найти все виды карт M.2, от беспроводных сетей, таких как адаптер Wi-Fi, модемы 3G / 4G, модуль Bluetooth, до твердотельные диски и NFC. (Примечание: просто многие думают, что M2 используется исключительно для SSD).

Если вы планируете апгрейдить свой компьютер, то я считаю, что наличие этого разъема на материнской плате, даже если вы пока не собираетесь в него ничего устанавливать, может быть стоит . Кто знает, что будет через несколько месяцев, какое новое устройство вы купите.

Форм-факторы интерфейса M.2

Как правило, слот M.2 имеет ширину 22 мм и длину 60 или 80 мм, хотя длина пластин различается. Размер определяется четырех- или пятизначным числом. Первые две цифры — ширина, остальные — длина.

900.

Тип основания	Размер (в мм)	Главный герой
type2280	22 мм x 80 мм
type2260	22 мм x 60 мм	используются в интерфейсах PCIe x 4 и накопителях с более высокой скоростью и емкостью.
type2230	22 мм x 30 мм	обычно используется для подключения Wi-Fi и Bluetooth к ноутбукам и настольным компьютерам. Интерфейс SATA или PCIe x2.
type2242	22 мм x 42 мм	распространенный формат для твердотельных накопителей, используемых в мини-ПК и ноутбуках с интерфейсами SATA и PCIe x2.
type22110	22 мм x 110 мм	Самые большие устройства, наконец, здесь, они почти всегда самые быстрые и самые дорогие. Используется для плат ATX размером 22 x 110 мм, где пространство не является проблемой.

Ширина 22 мм является стандартной для настольных и портативных компьютеров, а плата длиной 80 или 110 мм может вмещать восемь кремниевых микросхем NAND для емкости 2 ТБ.

Суть в том, что разные материнские платы поддерживают разные размеры дисков. И если диск меньшей длины еще можно вставить в слот, то если длиннее, то он должен быть совместим, разве что работать не будет.

Типы слотов M.2 (модульные ключи)

Формат M2, конечно, бесспорно перспективен, но с ним не все просто. Сразу скажу, что слот M.2 условно делится на следующие два типа для подключения SSD, включая SATA и PCIe NVMe. это , о чем можно судить по выемке на концевой части, известной как ключ .

Здесь нужно обратить внимание на так называемый соединительный ключ. Эти физические ограничения определяют тип установленной карты M.2. В основном есть три типа клавиш: «M», «B» и универсальный «B&M» (как показано на изображении ниже). Перед покупкой диска необходимо узнать, какой ключ поддерживает ваше устройство.

• Ключ B  – использует зазор с правой стороны карты с шестью контактными дорожками справа от зазора. Эта конфигурация поддерживает соединения шины PCIe x2. (В случае SSD нажмите клавишу B  поддерживает SATA ).
• Ключ M  – использует зазор на левой стороне карты с пятью контактными дорожками слева от зазора. Этот интерфейс поддерживает подключение шины PCIe x4 для удвоения пропускной способности. (В случае SSD ключ B поддерживает NVMe на основе PCIe ).
• Клавиша B + M (оба)  – используются обе указанные выше клавиши. Диски с двумя ключами ограничены скоростью PCIe x2. (В случае ключей B+M он совместим как с твердотельными накопителями SATA, так и с NVMe ).

Примечание : Оценка на основе насечки не является абсолютной; возможность подключения SSD; PCIe на базе NVMe или с интерфейсом SATA должны быть указаны в характеристиках руководства к материнской плате или на сайте производителя, поэтому обязательно проверяйте характеристики даже после того, как терминал совпал со слотом m. 2.

Какую скорость я получаю с SSD в слотах M.2?

Есть два типа: один с той же скоростью, что и обычный 2,5-дюймовый SSD, и другой, безумно быстрый. Глядя на таблицу спецификаций твердотельных накопителей M.2, вы можете видеть, что комбинация выглядит следующим образом:

M.2 SATA3 (6 Гбит/с) → То же сочетание, что и для 2,5-дюймового твердотельного накопителя,
M.2 PCI Express 3.0×4 + NVMe (32 Гбит/с) → Быстрое сочетание,
M.2 PCI Express 4.0×4 + NVMe (64Gb/s) → Очень быстрая комбинация.

Однако обратите внимание, что даже если используется интерфейс «PCI Express 3.0×4» + «NVM Express», скорость может различаться в зависимости от производителя, класса SSD и типа установленного процессора.

Подведение итогов

Изучив слот M.2, могу сказать, что это самый компактный форм-фактор твердотельных устройств. И если он поддерживается материнской платой, то 100% рекомендуется его использовать.

Давайте рассмотрим несколько советов, которые помогут вам сделать правильный выбор. Итак, в первую очередь при покупке следует обратить внимание на следующие моменты:

1. Есть ли на материнской плате необходимый слот M.2, и какой размер модулей он позволяет (2260, 2280 и т.д.)
2. Используемый тип ключа слота (M, B или B+M).
3. Поддерживает ли материнская плата интерфейс SATA или PCI-E и какая версия используется (например, PCIe 3.0 4x).
4. Поддерживают ли операционная система, сам SSD и материнская плата протоколы SATA или NVMe.

Действительно, отвечая на вопрос, что лучше, SSD со стандартным разъемом или M.2, понятно, что следует выбирать второй вариант с поддержкой NVMe и ставить на PCIe 3.0×4.

Это будет не только освобождает больше места за счет уменьшения количества проводов, но также увеличивает скорость передачи, скорость системы и производительность. Главное, что это сделает работу за цифровым компьютером более комфортной, приятной и эффективной.

Если такой разъем есть на ноутбуке или материнской плате, то это веская причина разместить в нем накопитель. Сделать его системным или использовать для других целей — это отдельный вопрос.

Лично я при апгрейде компа планирую использовать M.2 для установки в него диска под систему. Таким образом количество проводов немного уменьшится, и работать будет быстро.

Часто задаваемые вопросы

Когда появился разъем M.2?

Производители материнских плат начали устанавливать слоты M.2 с материнских плат Z97, H97 и X99, выпущенных в 2014 году. Когда начали появляться слоты M.2, только дорогие материнские платы с относительно высокой производительностью имели слоты M.2. После этого постепенно устанавливаются каждый год, и по состоянию на 2022 год почти все материнские платы оснащены слотами M.2.

Что такое слот M.2? & Какие вещи я могу установить на это?

M.2 — разъем на плате расширения, устанавливаемой в слот PCI-Express или на самой материнской плате. В него можно установить не только твердотельные накопители M.2, но и другие модули, в том числе Bluetooth и Wi-Fi на материнской плате. Область применения этого разъема достаточно широка, что делает его невероятно удобным и полезным.

Какие преимущества имеют слоты M.2 по сравнению с отсеками для дисков 2,5?

Карты M.2, такие как SSD, вставляются в разъем слота M.2 на материнской плате и фиксируются винтами. В отличие от 2,5-дюймового SSD, вам не нужно подключать кабель питания или кабель SATA, поэтому внутри ваш компьютер выглядит более компактным.

Твердотельный накопитель M.2 сильно нагревается?

Высокоскоростная передача данных M.2 потребляет много энергии, а в некоторых случаях выделение тепла может снизить скорость передачи. В таком случае надежно прикрепите радиатор и т. д., чтобы подавить выделение тепла и повысить быстродействие.

Поддерживают ли Windows 8 и 7 диски M.2?

Диски M.2 можно устанавливать с более ранними операционными системами, если производители оборудования включили их поддержку в свои драйверы. Надеяться на это опрометчиво, так как все версии Windows, кроме 10, официально больше не поддерживаются.

Надеюсь, вы использовали « слот M.2 » и все, что с ним связано. Вы также можете поделиться этой познавательной статьей в социальных сетях.

Какой слот M.2 следует использовать?

Какой слот M.2 следует использовать для достижения наилучших результатов при сборке ПК?

Сегодня я помогу ответить на этот и связанные с ним вопросы, чтобы вы правильно поняли, как ваши твердотельные накопители M.2 работают с вашей материнской платой. Давайте углубимся в это.

Основные сведения о твердотельных накопителях M.2

Твердотельные накопители бывают разных скоростей и форм-факторов, и в последние годы твердотельные накопители M.2 стали одной из самых популярных форм хранения на твердотельных накопителях.

Изображение предоставлено Samsung M.2 SSD

Легко понять, почему, если вы с первого взгляда сравните M.2 SSD с другими формами хранения, такими как гораздо более крупные 2,5-дюймовые и 3,5-дюймовые корпуса для дисков, используемые в большинство жестких дисков.

Некоторые твердотельные накопители SATA также используют этот 2,5-дюймовый форм-фактор, хотя внутри твердотельный накопитель не занимает весь корпус.

Сравнение форм-факторов и размеров SSD-накопителей (M.2, 2,5″ SATA SSD, 3,5″ SATA HDD)

По сравнению с этими дисками твердотельные накопители M.2 действительно крошечные. Они примерно такие же тонкие, как жевательная резинка, и их общая длина и ширина примерно соответствуют вашему обычному USB-накопителю.

Твердотельные накопители M.2 — это немедленное и значительное улучшение по сравнению с другими стандартами, когда речь идет о размере и портативности.

Помимо небольшого размера твердотельные накопители M.2 обладают уникальной особенностью: они доступны в форматах SATA или NVMe.

Твердотельный накопитель M.2 SATA имеет те же возможности, что и 2,5-дюймовый твердотельный накопитель SATA, но в меньшем форм-факторе.

Кроме того, использование дисков SATA M.2 может привести к отключению одного или двух портов SATA на материнской плате, чтобы учесть пропускную способность SATA, используемую в другом месте.

Твердотельный накопитель M.2 NVMe — это совершенно другой зверь, и причина этого кроется в самом NVMe.

NVMe означает энергонезависимую память Express, и это стандарт, который позволяет дискам M.2 использовать пропускную способность PCI Express, а не гораздо более медленную пропускную способность SATA.

Используя пропускную способность PCI Express с дисками NVMe, твердотельные накопители M.2 могут достигать самых высоких скоростей твердотельных накопителей, доступных на рынке, особенно высокопроизводительные твердотельные накопители PCI Express 4.0.

Какой слот M.2 следует использовать в первую очередь?

Итак, если на вашей материнской плате несколько слотов M.2, какой из них следует использовать в первую очередь?

Что ж, сначала вам нужно перепроверить характеристики вашей материнской платы, чтобы узнать, каковы характеристики каждого слота M.2.

Некоторые материнские платы будут иметь только один слот M.2, который может работать с пропускной способностью NVMe/PCIe, в то время как другие могут быть ограничены пропускной способностью SATA.

Слоты M.2 некоторых материнских плат могут даже поддерживать только пропускную способность SATA, что значительно ограничивает ваш выбор твердотельных накопителей M.2, но делает ваш выбор слота практически неважным.

Если вам особенно повезет, вы можете получить материнскую плату со слотами M.2, которые используют исключительно PCIe, но если вы изначально не думали об этом, у вас, вероятно, ее нет.

Если вы используете твердотельный накопитель M.2 NVMe, вам нужно использовать соответствующий слот M.2, совместимый с NVMe, в первую очередь. Это позволит вашему NVMe SSD работать в полную силу (в пределах вашей материнской платы — например, SSD 4.0 будет ограничен на материнской плате 3.0).

Если вы используете твердотельный накопитель M.2 на основе SATA, выбор слота M.2 не должен иметь большого значения, однако при этом вы можете отключить некоторые порты SATA на материнской плате. Дважды проверьте документацию вашей материнской платы, чтобы узнать, отключены ли какие-либо порты, и если да, то какой соответствующий слот M. 2.

Как использовать несколько слотов M.2

А что, если у вас есть несколько дисков M.2 и слотов M.2?

Здесь применяется та же общая политика. Если вы используете диски M.2 NVMe, вам следует расставить приоритеты при использовании слотов, обеспечивающих эти скорости NVMe.

С дисками M.2 SATA ваш выбор слота не имеет большого значения, если вы знаете о любых потенциальных разъемах SATA, которые могут быть отключены из-за их использования.

Что делать, если у вас нет слота M.2

Предположим, вы купили твердотельный накопитель M.2… но только что узнали, что на вашей материнской плате нет слотов M.2.

Есть ли у кого-то в этой ситуации выход, кроме простого возвращения диска и возвращения домой?

К счастью, есть, если у вас есть свободные слоты PCI Express.

Это сценарий, когда вы инвестируете в адаптер M.2 PCIe, который в основном представляет собой карту PCI Express с добавленными слотами M. 2, что позволяет использовать диски M.2 в системе, которая в противном случае может не поддерживаться. их .

Конечно, ваши скорости все равно будут ограничены той версией PCI Express, которую использует ваша материнская плата, поэтому, если ваша материнская плата не поддерживает хотя бы PCI Express 3.0, это может быть не лучшей идеей для дисков NVMe.

Если вам нужен список наших лучших адаптеров M.2 PCIe или вы просто хотите узнать о них больше, дайте Руководство по адаптеру Alex’s M.2 PCIe читать!

Часто задаваемые вопросы

Почему SATA M.2 важнее NVMe/PCIe M.2?

Хотя я использовал эту статью, чтобы объяснить, что твердотельные накопители NVMe M.2 быстрее, чем их аналоги SATA M.2, и использовать их только с соответствующими слотами NVMe, я на самом деле не объяснил , почему .

Итак, я воспользуюсь моментом, чтобы нарисовать более ясную картину. На первый взгляд накопитель SATA M. 2 и накопитель NVMe M.2 будут выглядеть практически одинаково.

И для многих пользователей большинство улучшений, которые вы получаете по сравнению с жестким диском при переходе на твердотельный накопитель, уже будут присутствовать в обычном старом твердотельном накопителе на основе SATA.

Не все используют хранилище NVMe до предела, особенно если у вас нет особых потребностей в хранилище высокого класса.

Однако всю эту дополнительную пропускную способность, открываемую пропускной способностью NVMe/PCIe, можно использовать с пользой в правильных сценариях.

Твердотельные накопители на базе SATA, включая твердотельные накопители M.2 SATA, имеют предельную скорость чтения и записи около ~550 МБ/с. Это по-прежнему хорошо и, безусловно, намного быстрее, чем любой жесткий диск, но это далеко не сегодняшние пределы для быстрого хранения.

Производительность последовательного чтения/записи Сравнение различных технологий привода. В Мбайт/с.

Твердотельные накопители NVMe, даже твердотельные накопители NVMe последнего поколения с интерфейсом PCIe Gen 3, намного быстрее этого. Твердотельные накопители Gen 3 NVMe могут развивать скорость до 3,5 ГБ/с, а на более дешевом конце — даже около 1,5 ГБ/с.

Даже на низком уровне NVMe вы просто получаете гораздо более высокие скорости, чем это возможно с пропускной способностью SATA.

Как только вы начнете продвигаться дальше в сторону твердотельных накопителей NVMe Gen 4, вы даже можете начать сталкиваться с дисками, которые могут достигать колоссальных 7 ГБ/с !

На данный момент скорости настолько далеки от твердотельных накопителей SATA, что вы можете начать задаваться вопросом, почему люди вообще заморачиваются с ними.

К счастью, это еще не все. Несмотря на то, что вся эта необработанная пропускная способность велика, большинство практических преимуществ, которые вы получаете от SSD, например более быстрое время загрузки, по-прежнему присутствуют на ваших основных дисках SATA.

Высокопроизводительные твердотельные накопители NVMe лучше всего подходят профессионалам, геймерам и энтузиастам, которые знают, как извлечь из них максимальную пользу.

В конце концов, только очень немногие рабочие нагрузки могут действительно использовать высокую последовательную производительность (редактирование видео, копирование больших файлов и т. д.) — например, они все еще будут ограничены медленным случайным чтением.

Чтобы узнать больше о различных типах и уровнях твердотельных накопителей , ознакомьтесь с моей статьей на тему .

Могу ли я использовать твердотельный накопитель M.2 в своей игровой консоли?

Если вы используете PlayStation 5, да, вы можете установить в систему совместимый твердотельный накопитель NVMe M.2 .

Однако для использования с вашей системой вам потребуется твердотельный накопитель PCI Express 4.0 NVMe.

Кроме того, твердотельный накопитель должен обеспечивать скорость чтения не менее 5,5 ГБ/с, чтобы соответствовать встроенному твердотельному хранилищу PS5.

Если вы ищете накопитель NVMe, отвечающий этим требованиям, но еще не нашли его, я хотел бы указать вам на отличный WD_BLACK SN850 , , который обеспечивает скорость чтения до 7 ГБ/с.

Этого более чем достаточно для обновления хранилища PlayStation 5, и вам должно хватить на долгое время, так как он произведен известным брендом.

Можно ли использовать твердотельный накопитель PCIe 4.0 на материнской плате PCIe 3.0?

Да, но вы будете ограничены скоростями PCIe 3.0.

Вот и все, к счастью, PCI Express как стандарт обеспечивает обратную совместимость.

Какой форм-фактор M.2 следует использовать?

Стандартный форм-фактор M.2 для большинства дисков M.2 — M.2 2280. «22» означает, что привод имеет ширину 22 миллиметра, а «80» означает, что привод имеет длину 80 миллиметров.

Это в основном стандартный размер слота M.2 для большинства материнских плат, и вам не нужно беспокоиться о других размерах M.2, если это не требуется для вашей конкретной материнской платы или системы.

Следует ли использовать прилагаемые кулеры и радиаторы M.2?

Если вы используете быстрый твердотельный накопитель NVMe Gen 4 и у вас есть место для него, да, вам, вероятно, следует.
