ВСЕ ОБ ОХЛАЖДЕНИИ КОМПЬЮТЕРА
Любое устройство, потребляющее энергию, выделяет тепло, и избавиться от его избытка зачастую весьма нелегко. Мы расскажем о способах охлаждения ПК, о возникающих трудностях и о том, как избежать подводных камней.
Лето стремительно вступило в свои права; столбик термометра ползет вверх, и все чаще приходится задумываться о том, как обеспечить комфортную температуру. Поверьте: для компьютеров проблема борьбы с жарой не менее актуальна, чем для их пользователей. Даже если условия в помещении вполне нормальные (20 — 22°С), температура в системном блоке достигает 30–32°С. И это в лучшем случае. Чем жарче на улице и в квартирах, тем острее вопрос защиты от перегрева и тем пристальнее внимание к системам охлаждения системного блока и его компонентов.
Чтобы грамотно решить проблему, необходимо хотя бы в общих чертах представлять, зачем вообще нужны компьютерам системы охлаждения, почему системные блоки перегреваются и как обезопасить «вычислительного друга» от теплового удара. В этой статье вы не найдете длинного перечня моделей кулеров, но, прочитав ее, сами сможете выбрать подходящие компоненты системы охлаждения ПК и грамотно подойти к выбору нового корпуса, а так же подобрать термопасту.
Почему он греется
Причина тривиальна: как любой электроприбор, компьютер рассеивает часть (порой весьма значительную) потребляемой электроэнергии в виде тепла – например, процессор переводит в тепло почти всю использованную энергию. Чем больше ее нужно системному блоку, тем сильнее нагреваются его компоненты. Если тепло вовремя не отводить, это может привести к самым неприятным результатам (см. «Последствия перегрева»). Особенно актуальна проблема теплоотведения и охлаждения для современных моделей процессоров (как центральных, так и графических), устанавливающих все новые рекорды производительности (а нередко и тепловыделения).
Каждый компонент ПК, рассеивающий много тепла, оснащается охлаждающим устройством. Как правило, в таких устройствах присутствуют металлический радиатор и вентилятор – именно из этих компонентов состоит типичный кулер. Важен также термоинтерфейс между ним и нагревающимся компонентом – обычно это термопаста (смесь веществ с хорошей теплопроводностью), обеспечивающая эффективную передачу тепла к радиатору кулера.
Прогресс в области систем охлаждения, благодаря которому появились такие технологические новинки, как термотрубки, обеспечил создателям компонентов для персональных компьютеров новые возможности, позволив отказаться от шумных кулеров. Некоторые компьютеры оснащаются водяными системами охлаждения – они имеют свои достоинства и недостатки. Обо всем этом рассказывается далее.
Рост тепловыделения ПК
Главная причина, по которой компьютеры выделяют все больше и больше тепла, состоит в том, что повышается их вычислительная мощность. Наиболее существенны следующие факторы:
- рост тактовых частот процессора, чипсета, шины памяти и прочих шин;
- рост числа транзисторов и ячеек памяти в чипах ПК;
- увеличение мощности, потребляемой узлами ПК.
Чем мощнее компьютер, тем больше электричества он «съедает» – следовательно, неизбежен рост тепловыделения. Несмотря на применение изощренных технологических процессов при производстве чипов, их потребляемая мощность все равно растет, увеличивая количество тепла, рассеиваемого в корпусе ПК. Кроме того, возрастает площ
БП вверху или внизу? (страница 2)
Датчики 1-5 измеряют разность между температурой измеряемых точек и воздуха вне системного блока. Датчик номер 6 показывает температуру печатной платы, он находится где-то в недрах материнской платы, предположительно около верхнего разъема PCI, и его показания особого смысла не несут.
Первый тест.
| Датчик | Скорость вентиляторов, об/мин | БП вверху, градусы | БП внизу, градусы | Разность, градусы |
| nForce4 | 1500 | 35.1 | 31.8 | 3.3 |
| 1000 | 38 | 37.8 | 0.2 | |
| 1000** | 37.9 | 36.9 | 1 | |
| Системная память | 1500 | 22.4 | 24.2 | -1.8 |
| 1000 | 25.2 | 30.5 | -5.3 | |
| 1000** | 26.6 | 30.2 | -3.6 | |
| Радиатор процессора | 1500 | 22.3 | 25 | -2.7 |
| 1000 | 27.9 | 31 | -3.1 | |
| 1000** | 27.4 | 29.2 | -1.8 | |
| Решетка БП | 1500 | 13.2 | 12.8 | 0.4 |
| 1000 | 15.5 | 14.4 | 1.1 | |
| 1000** | 16 | 14.5 | 1.5 | |
| Вытяжной вентилятор | 1500 | 11.1 | 13.5 | -2.4 |
| 1000 | 14.8 | 19.7 | -4.9 | |
| 1000** | 14.9 | 19 | -4.1 | |
| Материнская плата* | 1500 | 54* | 53* | 1 |
| 1000 | 57* | 57* | 0 | |
| 1000** | 51* | 56* | -5 |
* Все датчики, кроме этой позиции, показывают перегрев к температуре окружающего воздуха вне системного блока.
** Дополнительно сняты заглушки свободных плат расширения.
Нижнее расположение блока питания, меняется ориентация его входного отверстия вверх или вниз, и дополнительная перфорация внизу корпуса. Корпусные вентиляторы работали со скоростью вращения 1000 об/мин.
| Ориентация входного отверстия БП | Дополнительная перфорация низа корпуса | Воздух из БП, градусов | Воздух из корпуса, градусов |
| Отверстием вверх, воздух из корпуса | нет | 13.5 | 18.9 |
| есть | 10.1 | 16.8 | |
| Отверстием вниз, воздух снаружи | нет | 4.3 | 20 |
| есть | 3.6 | 17.7 | |
| нет* | 8* | 19.5* |
* Закрыт приток воздуха к вентилятору БП (довольно глупый режим).
Если просто бросить взгляд на последний столбец таблицы первого теста, то невольно приходит мысль о неэффективности размещения блока питания внизу – ‘в среднем’ температура стала больше, а сам блок питания как был горячим, так и остался. Но это беглый взгляд, давайте копнем глубже, и смысл в этом определенно присутствует. Датчик номер 6.Он установлен на материнской плате и находится левее PCI разъемов, а потому отражает температуру в этой зоне. Пока заглушки установлены, его показания мало зависят от варианта установки блока питания. Если же их снять, то это обеспечит приток прохладного воздуха и температура снизится… но только для случая с блоком питания вверху. При его нижнем расположении, через открытые щели плат расширения в корпус будет проникать вовсе не прохладный воздух, что сразу отразилось на результате – 56 градусов вместо 51.
Впрочем, если сравнить изменение показаний этого датчика со всеми остальными, то станет понятна бесполезность использования программного мониторинга для получения адекватных результатов замеров. Ну, сами посудите – при удалении заглушек этот датчик показал уменьшение температуры на 6 градусов, а другие датчики зафиксировали изменения только на 0.5-1 градус.
Датчики 1-5 показывают разность температур с окружающей средой, отсюда такие ‘маленькие’ цифры. Если хотите абсолютных величин, то прибавьте ту температуру воздуха, что и у вас в комнате. Положим, это 27 градусов. Значит, показания датчика ‘16 градусов’ следует понимать как 16+27=43 градуса, а это уже воспринимается как ‘довольно тепло’.
Датчик номер 1, набор микросхем nForce4.
Его особенность в том, что прямо под ним находится эмулятор видеокарты, нагревательный элемент. Когда блок питания внизу, то он хоть и немного, но отбирает тепло от ‘видеокарты’ и несколько улучшает перемешивание воздушной массы в этой зоне. Довольно странно, что наибольший эффект получается при большей скорости вращения корпусных вентиляторов.
Датчик номер 2, системная память.
Для случая размещения блока питания внизу, это место показывало явное ухудшение охлаждения. Причин несколько.
Во-первых, при размещении блока питания внизу, сама системная плата ’поднимается’ к верху корпуса. Это еще ничего, но нагретый воздух собирается вверху, при отсутствии активного перемешивания верхняя часть системной платы оказывается более теплой. Полученные измерения подтверждают эту предпосылку – при увеличении скорости вращения корпусных вентиляторов температура системной памяти снижается.
Во-вторых, когда блок питания установлен вверху, то он немного захватывает зону системной памяти. Точнее не так, его вентилятор ближе к памяти, а потому он немного забирает нагретый воздух из тепловой зоны над памятью, что немного снижает ее температуру. Системная память выделяет мало тепла, но она совсем не обдувается, поэтому и такая чувствительность даже к малейшему обдуву (отбору теплого воздуха).
Датчик номер 3, радиатор процессора.
Тут все просто и никаких разночтений. Когда блок питания вверху, то он работает в паре с корпусным вентилятором, что обеспечивает лучшее охлаждение. При переносе блока питания вниз сразу получается ухудшение на 2-3 градуса. В качестве оправдания напомню, что в корпуса с расположением блока питания вниз, довольно часто предусмотрено место или уже установлены два корпусных вентилятора на выдув. Один на обычное место и еще один (дополнительный) туда, где в стандартном варианте находился бы блок питания.
Датчик номер 5 (четвертый пока пропустим), вытяжной корпусной вентилятор.
Чем меньше его обороты, тем выше температура выходного потока. Когда блок питания вверху, то он помогает корпусному вентилятору, особенно на низкой скорости вращения последнего.
Датчик номер 4, температура воздушного потока из блока питания.
Ну вот, дошли до самого интересного. Блок питания ставят вниз только из того соображения, чтобы не нагревать его теплом от видеокарты и процессора. Провели тест и оказалось, что от места расположения температура блока питания не меняется? Ну, сами посудите – из таблицы видно, что разница между обоими вариантами установки составляет 1-2 градуса. Смысла нет! … Не совсем. В цифрах ошибки нет, все дело в отсутствии еще одной характеристики. Увы, но пока я не могу измерить скорость вращения вентилятора в блоке питания. Надеюсь, пробел будет устранен, но пока придется поверить мне “на слово”.
Когда блок питания был установлен в штатном варианте, сверху, то сила потока воздуха из него примерно равнялась потоку из корпусного вентилятора на 1500 об/мин. При установке вниз из блока питания выходило едва ощутимое дуновение. Даже больше, в первые несколько минут вентилятор на нем почти не вращался. По мере разогрева системного блока поток из БП стал более ощутим, но все равно он был несоизмеримо меньше варианта установки сверху.
Этой ‘глупости’ есть вполне обычное объяснение. Дело в том, что современные блоки питания регулируют скорость вращения своего вентилятора в зависимости от температуры в контрольной точке, которая, обычно, располагается на радиаторе выпрямительных диодов. Суть идеи в том, что чем больше нагрузка на блок питания, тем больше нагреваются выпрямительные диоды и тем энергичнее крутится вентилятор.
Но если нагрузка не очень большая (300 Вт для блока питания ‘550 Вт’ – это немного), то радиатор выпрямительных диодов нагревается недостаточно сильно и вентилятор вращается медленно. Вообще-то, есть два типа регуляторов – одни останавливают вентилятор при температуре ниже пороговой, как тестовый блок питания (FSP550-80GLN), а есть и такие, которые просто снижают скорость вращения до минимума, но продолжают крутиться. Последний вариант больше подходит для размещения вниз.
Ну хорошо, вентилятор в блоке питания вращается слабо, но почему же воздух из него нагрет столь сильно? Над блоком питания стоит эмулятор видеокарты, который нагревает воздух. По идее, этот воздух должен подниматься вверх и удаляться из корпуса верхним корпусным вентилятором, к тому же есть экран из видеоплаты PCI. Да, все так, но относительно высокая скорость прокачки воздуха через системный блок не позволяет нагретому воздуху спокойно подниматься вверх. Происходит перемешивание и вся область вокруг ‘видеокарты’ получает примерно равную температуру, в том числе и под ‘ней’. Далее воздух с повышенной температурой попадает в блок питания и выходит наружу. Вот так и получается – хоть блок питания поставили вниз, но температура воздуха из него осталась высокой. Второй тест позволяет оценить чувствительность системы охлаждения к источнику охлаждающего воздуха блока питания и влияние дополнительного притока воздуха с низа корпуса, от перфорации в дне.Когда блок питания для охлаждения берет воздух из корпуса, то его температура существенно больше, чем при использовании внешнего притока. На производительности общего охлаждения это сказывается, но как-то вяло. Здесь эффективнее оказывается простая перфорация в дне корпуса.
Последний вариант установки питания, во втором тесте, при своей глупости принес некоторую полезную информацию. В этом случае БП был установлен окном вентилятора вниз, но дно в корпусе системного блока осталось закрытым. Между блоком питания и дном остался небольшой промежуток, вот через эту щель и забирался воздух для охлаждения. Фактически, получился вариант установки типа ‘1’ с притоком воздуха из корпуса, но место забора ниже и теплая зона от ‘видеокарты’ (нагревательного элемента) дополнительно экранировалась корпусом самого блока питания.
В результате получилось что-то среднее между обоими вариантами ориентации блока питания, 8 градусов. Напомню, ‘нормальная’ установка окном вентилятора вверх или вниз давали 13.5 и 4.3 градуса соответственно. Довольно трудно придумать практическое применение такого решения. Разве что, при большой запыленности в помещении и обязательном применении фильтра на втяжном корпусном вентиляторе.
С точки зрения системы охлаждения все ясно – размещение блока питания снизу позволяет ‘сделать’ его холоднее и тише. Что до общего охлаждения, то при такой компоновке на корпусные вентиляторы возлагается полная нагрузка по удалению нагретого воздуха. Когда блок питания находился вверху, то он работал в паре с верхним корпусным вытяжным вентилятором и брал часть нагрузки на себя. Поставили блок питания вниз – придется усилить выдув. Обычно в системных блоках с нижним расположением БП предусматривают установку двух вытяжных вениляторов в верхней части корпуса. Что касается перфорации в дне, то у такого решения не обнаружено недостатков. Поэтому, если в корпусе всё дно из дырок, это только на пользу.
Есть еще один момент, который может склонить чашу весов к переносу блока питания вниз. Современные процессорные кулеры не просто большие, а очень большие. Понятно, что в маленьком объеме мощность четырех- или шестиядерного процессоров не рассеять, поэтому надо рассчитывать на наихудший вариант. Например, в моем личном компьютере на Core 2 Quad получилась такая компоновка:
Обратите внимание, радиатор находится рядом с заборным окном блока питания. Ну и как это будет работать, если потоки в радиаторе движутся а-бы-как? Замечено, что вентилятор начинает издавать повышенный шум, если препятствие находится прямо перед ним. Попробуйте как-нибудь взять его и поднести ладонь перед ним и за ним (по направлению потока воздуха). Если поднести руку ‘после’, то уровень шума практически не меняется, а ‘перед’? Увы. Это означает, что в моей компоновке я получил больший уровень шума ‘просто так’. А что делать, если варианты отсутствуют.
И еще один момент. Не столь существенный, но тоже интересный. Обратите внимание на связки проводов из блока питания для первого и второго вариантов. Если блок питания вверху, то кабели питания идут там же, образуя кучу. При размещении блока питания внизу, эти кабели захламляют дно и не бросаются в глаза. Понятно, что их можно красиво обвязать или убрать в поддон, но это надо еще сделать, да и оперативность смены аппаратуры теряется.Итак, кратко – нижнее размещение блока питания уменьшает его температуру, что благотворно сказывается на уровне шума и долговечности самого БП. К недостаткам можно отнести немного возросшую нагрузку на вытяжной вентилятор, но эта проблема может решаться конструктивными элементами — установкой второго вытяжного вентилятора и/или перфорацией в дне корпуса.
Serj
Охлаждения ПК. В какую сторону должны дуть вентиляторы — Ремонт компьютера своими руками
Что такое кулер? Воздушная система охлаждения ПККулер (от англ. cooler) — дословно переводится как охладитель. По существу — это устройство, призванное охлаждать нагревающийся элемент компьютера (чаще всего центральный процессор). Кулер представляет из себя металлический радиатор с вентилятором, прогоняющим через него воздух. Чаще всего кулером называют именно вентилятор в системном блоке компьютера. Это не совсем правильно. Вентилятор — это вентилятор, а кулер — это именно устройство (радиатор с вентилятором), охлаждающее конкретный элемент (например, процессор).
Вентиляторы, установленные в корпусе системного блока компьютера, обеспечивают общую вентиляцию в корпусе, поступление холодного воздуха и вывод горячего наружу. Тем самым происходит общее понижение температуры внутри корпуса.
Кулер, в отличие от корпусных вентиляторов, обеспечивает локальное охлаждение конкретного элемента, который сильно греется. Кулер чаще всего стоит на центральном процессоре и видеокарте. Ведь видеопроцессор греется не меньше ЦП, а порой нагрузка на него гораздо сильнее, например, во время игры.
В блоке питания тоже стоит вентилятор, который одновременно служит как для охлаждения нагревающихся элементов в блоке питания, так как продувает через него воздух, так и для общей вентиляции внутри компьютера. В простейшем варианте системы охлаждения ПК именно вентилятор внутри блока питания обеспечивает вентиляцию воздуха внутри всего корпуса.
Полезный совет:
Хотя бы иногда узнавайте температуру компонентов ПК. Это поможет избежать многих лишних проблем. Сейчас есть множество бесплатных программ для этого. Например, EVEREST Ultimate Edition . Рабочая температура процессора не должна превышать 75 градусов, температура видеокарты во многом зависит от мощности модели. Для дорогих карт и 90-100 градусов может считаться нормальной температурой. Оптимальная температура для жесткого диска – 30-45 градусов.EVEREST скриншот программы:
В какую сторону должны крутиться вентиляторы в корпусе.
Итак, рассмотрим схему вентиляции и охлаждения компьютера. Ведь у многих новичков при самостоятельной сборке компьютера возникает вопрос «Куда должен дуть вентилятор» или «В какую сторону должен крутиться кулер». На самом деле это действительно важно, ведь правильно организованная вентиляция внутри компьютера — залог его надежной работы.
Холодный воздух подается в корпус из передней нижней части (1). Это нужно учитывать и при чистке компьютера от пыли. Нужно обязательно пропылесосить место, где засасывается воздух внутрь компьютера. Воздушный поток постепенно нагреваясь поднимается вверх и в верхней задней части корпуса выдувается через блок питания (2) уже горячий воздух.
В случае большого числа греющихся элементов внутри корпуса (например, мощная видеокарта или несколько видеокарт, большое количество жестких дисков и т.д.) или малого объема свободного пространства внутри корпуса для увеличения воздушного потока и повышения эффективности охлаждения в корпус устанавливают дополнительные вентиляторы. Лучше устанавливать вентиляторы с большим диаметром. Они обеспечивают больший поток воздуха при меньших оборотах, а следовательно эффективнее и тише, чем вентиляторы с меньшим диаметром.
При установке вентиляторов следует учитывать направление, в котором они дуют. Иначе можно не только не улучшить охлаждение компьютера, но и ухудшить его. При большом количестве жестких дисков, либо при наличии дисков, работающих на высоких скоростях (от 7200 об/мин), следует установить дополнительный вентилятор в переднюю часть корпуса (3) так, чтобы он продувал жесткие диски.
При наличии большого количества греющихся элементов (мощная видеокарта, несколько видеокарт, большое количество плат, установленных в компьютер) или при нехватке свободного пространства внутри корпуса рекомендуется установить дополнительный вентилятор в задней верхней части корпуса (4). Этот вентилятор должен выдувать воздух наружу. Таким образом увеличится воздушный поток, проходящий через корпус и охлаждающий все внутренние элементы компьютера. Нельзя устанавливать задний вентилятор так, чтобы он дул внутрь корпуса! Так нарушится нормальная циркуляция внутри ПК. На некоторых корпусах возможно установить вентилятор на боковую крышку. В этом случае вентилятор должен крутиться так, чтобы он всасывал воздух внутрь корпуса. Ни в коем случае нельзя, чтобы он выдувал его наружу, иначе будет недостаточно охлаждаться верхняя часть компьютера, в частности блок питания, материнская плата и процессор.
В какую сторону должен дуть вентилятор на кулере.
Повторюсь, что кулер предназначен для локального охлаждения конкретного элемента. Поэтому здесь не учитывается общая циркуляция воздуха в корпусе. Вентилятор на кулере должен продувать воздух через радиатор, тем самым охлаждая его. То есть вентилятор на кулере процессора должен дуть в сторону процессора.
На некоторых моделях кулеров вентилятор устанавливается на вынесенный радиатор. В этом случае лучше его ставить так, чтобы воздушный поток направлялся в строну задней стенки корпуса либо вверх в сторону блока питания.
На большинстве мощных видеокарт кулер представляет из себя радиатор и крыльчатку, которая не вдувает воздух сверху внутрь, а гонит его по кругу. То есть в этом случае через одну половину радиатора воздух засасывается, а через другую выдувается.
Поделитесь записью в своих социальных сетях!
При копировании материала обратная ссылка на наш сайт обязательна!
Вентиляция системного блока в двух частях
1 частьИсправляем «давнюю ошибку корпусостроителей»На самом деле не такая уж это и ошибка, просто расположение блока питания вертикально и рядом с материнской платой, дает возможность создать корпус более компактный, по крайней мере ниже, хрестоматийный пример этому — INWIN серии»A». Но, естественно, это дает неприятный побочный эффект, способ разобраться с которым я и предлагаю. Немного подробнее о сути проблемы. Дело в том, что место под вентилятор в 99% корпусов находится внизу спереди и на пути подаваемого им свежего воздуха, жесткий диск с видеокартой создают некоторое препятствие — перегородку, стенку, делящую корпус как бы на два отсека, но в «нормальном» корпусе, например, в том же INWIN только серии»S»,

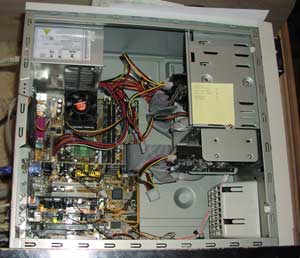

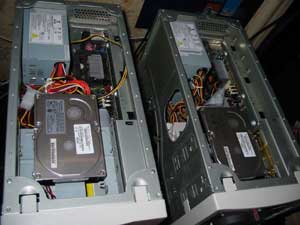

между видео и противоположной стенкой есть пространство, ничем не занятое, и этого пространства вполне достаточно для свободного прохода воздуха наверх к процессору, а здесь,
аккурат в этом окне, располагается, извиняюсь, зад блока питания. В результате свежий воздух крутится, в основном, в нижней половине, работая на жесткий диск и низ видеокарты, а верхняя часть, где все самое теплое – проц, память, чипсет (север), практически в прямом смысле этого слова варится в собственном соку.
Решением этой проблемы может быть еще один вентилятор, расположенный выше уровня видеокарты и жесткого диска. Конкретнее я предлагаю проделать отверстие в боковой стенке, на уровне видеокарты или выше, и внутри корпуса, за ним расположить вентилятор, дующий вовнутрь, и тогда дуть он будет как раз практически прямо на процессор и вообще в верхнюю часть.
Себестоимость такого решения крайне низка, из стройматериалов нужны: винтики, вентилятор, решетка, чтобы его прикрыть, клей или герметик (возможно). Сам вентилятор можно крепить или к раме корпуса, как у моего INWIN серии»A»,
или к самой крышке, в случае с крышкой придется удлинить его, вентилятора, провод, чтобы в дальнейшем можно было спокойно снять крышку, отсоединить провод вентилятора, а потом уже отставить ее подальше, вместе с вентилятором, чтобы не мешала. Затем, прикинув, а лучше, точно рассчитав место расположения вентилятора, размечаем на крышке место дырки

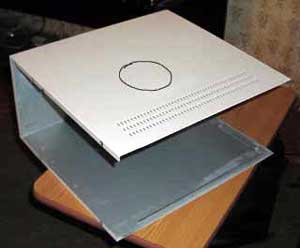

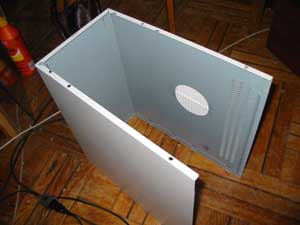

и, самое сложное — вырезаем эту дырку.

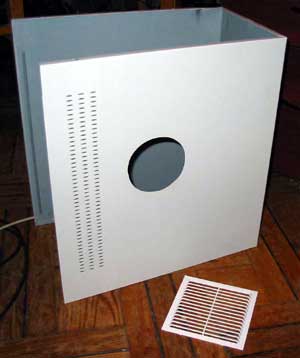

Способы вырезки могут быть разные, но говоря о качественном металле, а это от 0,8 миллиметра толщиной, лучше всего это делать мощным электрическим лобзиком, которым можно вырезать почти идеальное отверстие, а проложив (прикрепив скотчем) на время операции, между стенкой и лобзиком кусок плотного картона, мы еще и застрахуемся от лишних царапин на крышке, кстати, и разметку тогда можно нарисовать прямо на картоне. Ну, или дрель, тогда придется высверливать дырочки по контуру, ну, принцип почтовой марки, и это, конечно, ммм…. гораздо менее эстетично, хотя, если вообще отказаться от декоративной, накладной решетки, и просто накрутить дрелью дырок, локально, на определенном под отверстие пространстве, ммм…., да нет, без сноровки они будут плясать все одно неэстетично. Как прорезали отверстие, так сразу можно и приклеивать\привинчивать решетку,

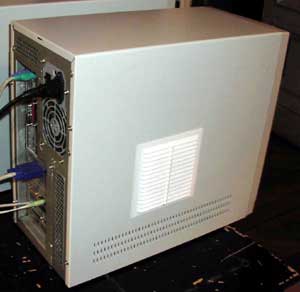

я приклеил, и притом, вообще на скотч, на фото видно, думал – мол, пока не достану герметик, а потом, когда достал, смотрю, да держится-то отлично, и не стал переделывать, а можно на «момент», можно на герметик, могут быть и еще варианты клеящей субстанции, если эти не подходят, по каким- то непонятным причинам. Прикручиваем вентилятор на место, подсоединяем, если все работает, то завинчиваем винтики крышки.
Замечу, и внешний вид не пострадал, вполне элегантно, стильно, аккуратно- прям как будто так и было.
Еще раз бегло по плюсам, помимо гораздо более качественного поступления свежего воздуха к верхней части корпуса, где, надо заметить, в очень малом пространстве ютятся все самые теплые части : проц, память, чипсет (север), еще и видеокарта в выигрыше, ее собственный вентилятор расположен с одной только из сторон, другая не обдувается, у меня, например, ГФ4 титаниум — так там с обеих сторон память, вот тут как раз такое расположение доп. вентилятора очень кстати, смотрите

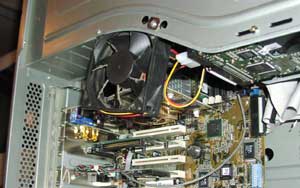

отлично обдуваются обе стороны видеокарты и, в первую очередь, как раз ее задняя часть, в том районе, где понатыкана память. Но главное, конечно, температура процессора и материнки: у меня в таких корпусах находятся проци — туалатин 3П1400 (не селерон) и 4П1800нортвуд, при нулевой загрузке и так оба стабильно 40, меньше, по-моему, моя версия asus pcprobe не умеет показывать, а вот при работе тулик практически перестал нагреваться, т.е. до того– бывало, поднималось к 45- градусной отметке; там, если игрухи погонять, рендеринг или архивирование винрар, а с добавлением этого бокового вентилятора разогреть более 42 не получается, а у нортвуда прежде — бывало также и 45, а вот теперь ни больше, ни меньше 40 не видел, даже неинтересно. Материнская же плата в обоих компьютерах с 29-31 градусов, в простое при нагрузке, соответственно, упала до 26, и больше независимо от нагрузки не изменялась никогда.
Часть 2 И залакируем успехГоворя откровенно, этот вариант вполне, или даже главным образом, может пригодиться, для нормального большого корпуса (что с горизонтальным Б.П.), с четырьмя 5-и дюймовыми отсеками, или — если можете пожертвовать двумя из трех 5-и дюймовых отсеков. Ведь именно в таких ящиках помимо горячего мощного процессора с такой же видеокартой, частенько оказываются не один, а с разу несколько жестких дисков. А суть проста — два вентилятора 80х80мм для системного блока, скрепленные между собой так:

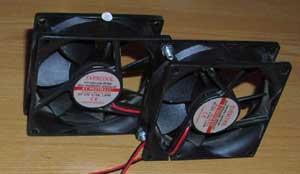

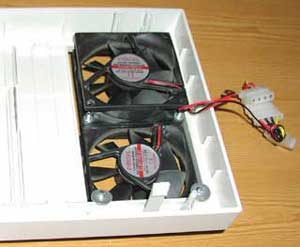

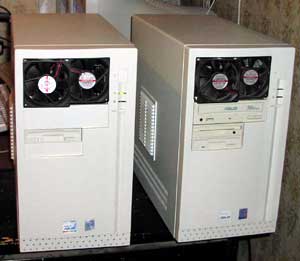

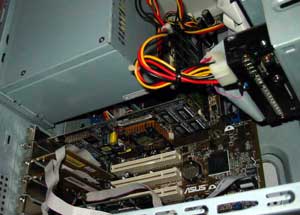

почти идеально в распор вписываются в два пятидюймовых отсека. Для крепежа достаточно всего двух длинных винтов и больших шайб:
Внешне машина выглядит тоже довольно- таки неплохо,

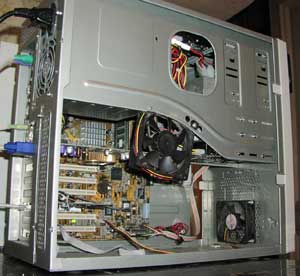

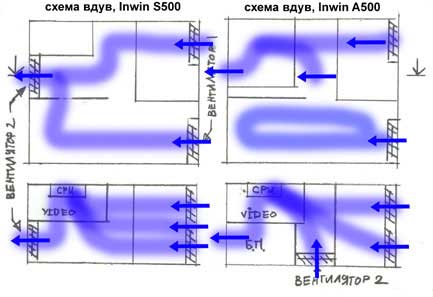

но главное, конечно, не внешний вид, а эффективность такого решения. Эффект, естественно, в еще большем улучшении вентиляции, причем, как ни поставь, вдув или выдув, в любом случае мы в существенном выигрыше: если вдув, то верхняя часть – проц, память, чипсет (север), да и сам треклятый блок питания, просто «замерзнут»,

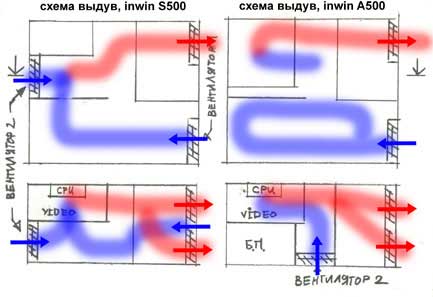

а если на выдув, то тоже неплохо, они создают реально неплохую тягу снизу вверх, ну, как в каминной \печной трубе в хорошую погоду, и тогда нижние (другие) вентили уже не работают на проталкивание воздуха внутрь, а только на подачу — КПД в целом выше. И отработанный, ну, пропущенный через кулера проца, видео, «полизавший» харды, память и материнку, воздух немедленно выкидывается из компа, освобождая место свежему.
И еще один момент — я там выше сказал, мол, пожертвовать двумя из пятидюймовых отсеков; так это на самом деле громко сказано — сидюки, и вообще то, что должно торчать на передней панели, это да, в двух 5-и дюймовых отсеках уже не поставишь, но остается как минимум третий — это раз; но и в этих двух никто не помешает нам поставить жесткий диск — это два; кстати, при варианте на вдув, охлаждению этого(их) диска(ов) можно будет только позавидовать. А польза очевидна; конечно, если в системе теплого, кроме проца, видео, чипсета с памятью и одного жесткого диска ничего больше особенного нету, то вполне достаточно и варианта из первой части, для корпуса с вертикальным расположением Б.П. или двух штатных вентиляторов в нормальном корпусе. Ну, а если у нас жестких дисков несколько, например? По опыту же — больше всего, конечно, пользы для не имеющих своего собственного принудительного охлаждения девайсов, памяти, всей материнки, хотя если дело иметь с АМД, а не с интелом, то естественно и процессор скинет несколько градусов, мой же интел туалатин скинул 1 градус, т.е. при простое по прежнему 40, а при серьезной загрузке стало 41 против 42 (вариант на выдув)
Конечно есть, есть и минусы — это шумность: чем больше вентиляторов в системе, тем громче. Но вариант, описанный в первой части, по количеству вентиляторов не отличается от обычного качественного корпуса с горизонтальным Б.П.; там, как известно, два штатных места – одно сзади и одно спереди. А продолжение, вариант описанный во второй части, так это уже для мегаоверклоккеров – раз; для систем с большим, чем один, количеством жестких дисков – два; да и шума от них от всех все равно меньше, чем от всего одного знаменитого VOLKANO 6 ku+ — три. У варианта, описанного во второй части, есть и еще недостаток: это занятость двух больших отсеков; но, во-первых, все- таки не так уж у многих стоит более 1-го сидюка; потом, второй способ как раз стоит применять скорее даже не в маленьких корпусах, т.к. для решения их проблемы достаточно варианта из первой части, а в больших: именно там много жестких дисков бывает обычно, но там же зачастую есть и четыре и даже пять больших отсеков.
