Распиновка usb и micro usb: Распиновка USB портов, распайка микро юсб, мини разъема для зарядки — Эксперт — интернет-магазин электроники и бытовой техники

Содержание

разъемы USB 2.0 и 3.0

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Содержание

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

Проводник красного цвета, к которому осуществляется подача питающего напряжения постоянного тока со значением +5V.
Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
Проводник черного цвета. На него производится подача нуля питающего напряжения. Он носит название общего провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
Проводник № 7 применяется в качестве дополнительного заземления.
Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

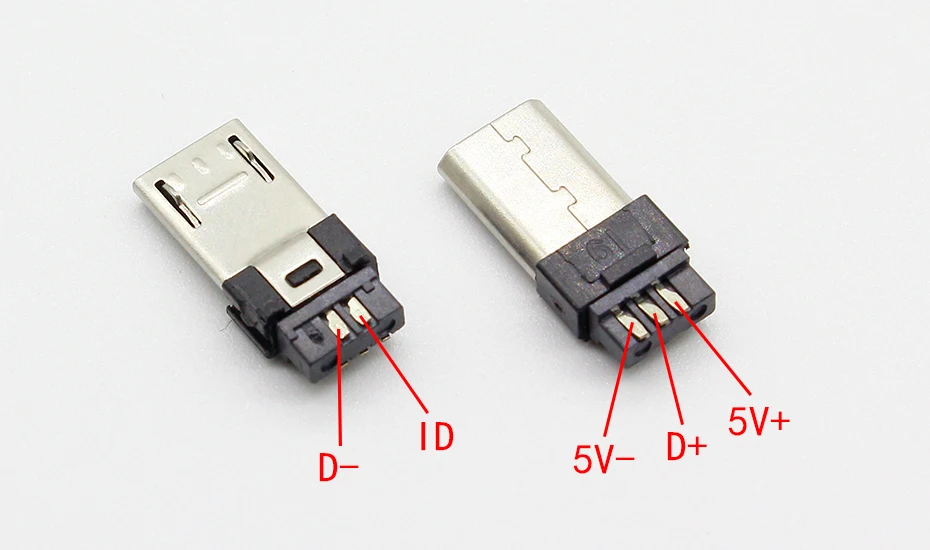

Распайка микро-USB производится в следующем порядке:

Контакт № 1 красного цвета. Через него подается напряжение.
Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
Контакт № 5 черного цвета является нулевым проводом.

Распиновка RJ45 по цветам — обжимка витой пары, все варианты подключения, схемы

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Цветовая маркировка проводов в электрике — советы, примеры, схемы

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Топ лучших мультиметров

Что такое фаза, ноль, земля в электрике и зачем они нужны

расположение контактов и особенности классификации

Стандарт универсальной последовательной шины, иначе USB, был разработан в далёком 1996 году как класс, унифицирующий разъёмы и снижающий энергопотребление. Так компаниям-разработчикам оборудования и персональных компьютеров удалось избавиться от многообразия кабелей и разъёмов, а также упростить взаимодействие пользователя с ПК. С тех пор спецификация была несколько раз обновлена, получила различные форм-факторы, соответственно, менялось количество контактов и их расположение. Сегодня мы расскажем о расположении этих контактов в спецификации USB или их распиновке.

USB – самый распространённый способ подключения устройств как к ПК, так и между собой
ФОТО: iconnectivity.supportbee.com

Содержание статьи

1 Виды USB-разъёмов
2 Распайка USB кабеля по цветам
- 2.1 Распиновка USB 2.0
- 2.2 Распиновка USB 3.0
3 Распиновка USB на материнской плате

Виды USB-разъёмов

Среди пользователей имеет место путаница между разъёмами и версиями спецификаций. Тип разъёма — это форм-фактор, то есть физическая форма разъёма. Основных существует три: A, B и C. Типы A и B могут иметь версии micro и mini.

A – стандартный вид для ПК. Флешки, внешние диски и принтеры со стороны компьютера чаще всего подключаются именно с помощью него. Его подвиды micro и mini встречаются крайне редко. А вот тип B – наоборот. Его классический форм-фактор встречается редко, в основном, в принтерах. Зато его подвиды micro и mini получили широкое распространение. Если ваш смартфон подключается с помощью micro USB, то это — тип B. Вообще, тип B регламентирован спецификацией как разъём для использования на стороне периферийного устройства.

Тип С — это новый тип разъёма, который впервые был описан в 2014 году. В нём наконец-то решили проблему симметричности контактов, то есть штекер можно вставить в гнездо правильно с первого раза.

Теперь о версиях спецификаций: USB 3.0, USB 2.0. Цифры в названиях показывают версии спецификации. То есть, это описание работы алгоритмов интерфейса, которое используют производители устройств. Последняя действующая на сегодняшний день версия — 3.2. В 2019 году также ожидается публикация спецификации 4.

Распайка USB кабеля по цветам

Так как спецификаций имеется много, а тип разъёма накладывает свои ограничения на размещение контактов, то и распиновка отличается от версии к версии. Стало быть, и разбирать их надо по отдельности.

Распиновка USB 2.0

«Классика» разъёмов USB 2.0 предусматривает 4 контакта, а мини и микроверсии — 5. В любом случае, данные передаются по двум из них. Обычно их отмечают на схемах как D- и D+. Им соответствуют зелёный и белый цвета кабелей. В стандартных A и B может быть золотой, который на деле выглядит просто жёлтым. Два контакта отвечают за питание. По одному проводится напряжение в 5 В. Цвета кабелей — красный и оранжевый.

Так распиновка классических А и В выглядит схематически
ФОТО: ru.wikipedia.org

Второй может называться «минус» или просто «земля». Он имеет традиционный цвет — чёрный или синий. На схемах отмечается как GND. Для микро и мини версий USB пятый контакт нужен для поддержки стандарта OTG – подключения к мобильным устройствам периферии. Он не используется в типе B и замыкается на землю в типе А именно для поддержки OTG.

Расположение контактов на всех видах USB 2.0
ФОТО: ru.wikipedia.org

Распиновка USB 3.0

Спецификация 3.0 была полностью сформирована в 2008 году. При изготовлении устройств и кабелей принято использовать синий пластик для цветового оформления штекеров и разъёмов. Реже — красный. С помощью новых алгоритмов передачи данных была увеличена скорость передачи информации, сила тока и добавлено 5 контактов. Таким образом, всего контактов на USB 3.0 – 9, в отличие от USB 2.0, где их 4. При этом, оба стандарта полностью совместимы — просто лишние контакты становятся неактивными. Также для USB были частично переработаны формы разъёмов. Внешне тип А остался таким же, но добавились контакты. Тип B, а также версии mini и micro конструктивно изменились. Новый симметричный разъём типа C поддерживает USB 3.0 полностью.

4 контакта в типах A и B перешли от версии 2.0. Это «земля», +5 В и два для передачи данных. Они и определяют обратную совместимость. Новые 5 включают в себя два для приёма данных по SuperSpeed, два для передачи по SuperSpeed и ещё один — «земля».

Размещение контактов в стандарте USB 3.0 в типах A и B
ФОТО: ru.wikipedia.org

Коренным образом поменялось расположение контактов на разъёме типа C. Всего в нём 24 контакта. Для симметричности, 12 дублируют другие 12. То есть, как ни воткни, работать устройство всё равно будет. Два центральных контакта из 12 повторяют контакты USB 2.0 для передачи данных. Собственно, USB 2.0 также может быть реализован в типе C. Однако, это редкость. Два крайних контакта проводят «землю». 4 отведено для высокоскоростной передачи и приёма данных. Ещё два нужны для питания. Оставшиеся два контакта являются конфигурационным и дополнительным каналом.

Размещение контактов USB 3.0 в типах C
ФОТО: ru.wikipedia.org

Распиновка USB на материнской плате

По умолчанию, на материнских платах уже есть выведенные порты USB на задней панели. Но дополнительно практически всегда присутствуют штыревые выходы, например, для передней панели системного блока. В подключении нет ничего сложного. Встречаются два варианта коммутации. Это может быть набор фишек для вставки в штырьки, либо используется целый блок. Один набор штырей на плате рассчитан на два USB-разъёма. Для версии 2.0 используется 9 контактов, для 3.0 — 19. Если подключение происходит с помощью набора фишек, то можно использовать всего четыре контакта для одного разъёма, а в случае с 3.0 — 9.

Разъёмы USB на плате подписаны. USB 3.0 заметно отличается от 2.0 размером
ФОТО: forum.oszone.net

Назначение контактов на материнской плате строго регламентировано. Обе линии имеют один и тот же набор, исключение составляет пятый контакт, который служит своеобразным маяком, чтобы не подключить блок неправильно. Если он находится справа, то самая крайняя левая пара контактов отвечает за передачу питания, затем две пары для данных и правая — земля. Можно ориентироваться и по надписям на фишках, и по цветам. Хотя последний способ не так надёжен.

Схема контактов USB 2.0 на материнской плате
ФОТО: forum.

oszone.net

Изучать назначение контактов для USB 3.0 на плате не имеет смысла, так как разработчики максимально упростили подключение. Для этого используется фишка со всем необходимым комплектом контактов, воткнуть который неправильно практически невозможно.

Вообще, распиновка USB постепенно уходит в прошлое. Актуальным было знать размещение контактов для версий 1.0 и 2.0. Затем же кабели и разъёмы стали всё больше унифицироваться и проектироваться с наименьшими для пользователей проблемами при подключении. Большинству из них вообще никогда не придётся сталкиваться с ручной установкой или пайкой контактов. Это, скорее, удел радиолюбителей и «гиков».

Если вы владеете знаниями или собственным опытом по подключению USB разных версий, то можете поделиться им в комментариях.

Watch this video on YouTube

Обсудить0

DIY HomiusКак защитить входную дверь от взлома: 5 простых способов

DIY HomiusДом на колёсах своими руками: как превратить микроавтобус в уютное жильё

Схема разъема Micro-USB 2.

0 @ pinoutguide.com

Micro-USB — стандартный разъем для широкого спектра портативных устройств, включая сотовые телефоны и смартфоны

Разъем micro-USB часто используется для зарядки портативных устройств (с зарядный кабель micro-usb) или передача данных с мобильных устройств (с кабелем micro-usb для передачи данных). В настоящее время Micro-USB конкурирует с более новыми USB типа C и Micro-USB 3.0.

Штифт	Имя	Цвет кабеля	Описание
1	ВКЦ	Красный	+5 В постоянного тока
2	Д-	Белый	Данные —
3	Д+	Зеленый	Данные +
4	ID	может быть темно-синим	Обнаружение режима. Может быть N/C, GND или использоваться в качестве индикатора присутствия подключенного устройства (замыкание на GND резистором)
5	ЗЕМЛЯ	Черный	Земля

распиновка сигналов micro USB

USB — это последовательная шина. В кабеле Micro-USB используется 4 экранированных провода: два для питания (+5 В и GND), два для дифференциальных сигналов данных (обозначены как D+ и D- в распиновке). Схема кодирования NRZI (Non Return to Zero Invert), используемая для отправки данных с полем синхронизации для синхронизации часов хоста и приемника. В дата-кабеле USB Data+ и Data- сигналы передаются по витой паре. Прекращение не требуется. Полудуплексная дифференциальная передача сигналов помогает бороться с влиянием электромагнитных помех на более длинных линиях. Вопреки распространенному мнению, D+ и D- работают вместе; они не являются отдельными симплексными соединениями. См. также новую распиновку кабеля Micro-USB 3. 0.

Разъемы Micro-USB

Разъемы Micro-USB, о которых было объявлено в 2007 году, имеют такую же ширину, как Mini-USB, но примерно вдвое меньше, что позволяет интегрировать их в более тонкие портативные устройства. Существует два варианта вилок: разъем Micro-A и разъем Micro-B, а также два варианта розеток — Micro-AB (для разъемов Micro-A и Micro-B) и Micro-B.

Устройство с 5-контактным разъемом имеет слишком высокое напряжение на разъеме. Низкий (небольшой резистор на землю или соединение с землей), если вы подключаете аксессуар, который устройство должно запрашивать как хост. Дополнительные псевдостандарты, добавленные некоторыми производителями устройств: если на контактах данных нет соединения, устройство будет считать, что оно подключено к кабелю только для зарядки. Большинство устройств могут получать питание в режиме хоста, даже если это не является частью стандарта.

Мощность, подаваемая через Micro-USB 2.0, не должна превышать 3 А / 20 В (60 Вт), обычно используется зарядное устройство 2 А / 5 В.

USB On-The-Go

USB On-The-Go (OTG) представляет концепцию устройства, выполняющего функции ведущего и ведомого. Это позволяет портативным устройствам (например, сотовым телефонам, поддерживающим OTG) подключаться напрямую к другим устройствам, таким как USB-клавиатуры, мыши и устройства хранения данных. Все современные устройства OTG должны иметь USB-разъем Micro-AB, обычно помеченный как «хост или какой-то символ.

Все, что вам нужно знать

Введение в распиновку USB

USB соединяет компьютеры, смартфоны, принтеры, камеры и многое другое. Он стал обычным интерфейсом для передачи данных и зарядки с 1996 года. Распиновка USB, которая определяет, как контакты разъема передают данные и питание, имеет решающее значение.

Распиновка USB для подключения и передачи данных. Его выводы передают данные, обеспечивают питание и определяют ориентацию устройства. Некоторые разъемы USB имеют разную конфигурацию контактов. Наиболее популярны разъемы Type-A, Type-B, Mini-USB и Micro-USB.

Самый распространенный USB-разъем на компьютерах и зарядных устройствах — Type-A. Он имеет два контакта питания и два контакта данных (D+ и D-) (VCC и GND). В принтерах, сканерах и другом энергоемком оборудовании используются разъемы типа B. Он содержит пять контактов: два данных, два питания и один заземление.

В камерах, смартфонах и планшетах используются порты Mini-USB и Micro-USB. У них есть контакт заземления, два контакта данных и два контакта питания. Эти разъемы более компактны, чем разъемы типа A и типа B.

Распиновка USB имеет решающее значение для передачи данных, зарядки и производительности устройства. Распиновка ограничивает скорость передачи данных, мощность и тип данных. Таким образом, понимание распиновки USB необходимо для устранения неполадок и связи устройств.

Передача данных и зарядка зависят от распиновки USB. Знание типов и распиновки USB-разъемов помогает устранять неполадки и обеспечивать связь устройств. Чтобы поддерживать подключение устройств, следите за изменениями распиновки USB по мере развития технологий.

Общие сведения о распиновке USB

Распиновка USB — это конфигурация контактов разъема и способ передачи данных и питания. Каждый USB-разъем имеет уникальную распиновку и функцию. В зависимости от разъема USB имеет четыре или пять контактов. Наиболее популярны разъемы Type-A, Type-B, Mini-USB и Micro-USB.

Самый популярный разъем USB, тип A, содержит четыре контакта: два контакта данных (D+ и D-) и два контакта питания (VCC и GND). Контакты питания питают устройства, тогда как контакты данных передают данные.

В принтерах, сканерах и другом энергоемком оборудовании используются разъемы типа B. Он содержит пять контактов: два данных, два питания и один заземление. Разъем типа B содержит контакт заземления, а также контакты данных и питания, как и разъем типа A.

Камеры, мобильные устройства и планшеты часто используют разъемы Mini-USB или Micro-USB для зарядки и передачи данных. Два контакта питания, два контакта данных и контакт заземления составляют стандартную конфигурацию этих портов. Разъемы Mini-USB и Micro-USB имеют меньше контактов для передачи данных и питания, чем разъемы типа A и типа B.

Контакты данных USB-разъема передают цифровые сигналы. Контакты D+ и D- кодируют и декодируют данные при передаче. Напряжение постоянного тока питает связанные устройства через контакты питания.

Распиновка USB определяет расположение контактов разъема и то, как они передают данные и питание. Устранение неполадок и подключение устройств требуют знания типов разъемов USB и их распиновки.

Передача данных USB

Передача данных USB — это процесс обмена информацией между двумя устройствами с поддержкой USB. Информация, хранящаяся в цифровом виде, может принимать различные формы, от статических изображений до движущихся. Протокол USB определяет правила передачи данных между устройствами, подключенными через USB.

Многоуровневая архитектура протокола USB включает физический уровень, уровень канала передачи данных и уровень приложений.
Вместе эти слои обеспечивают безошибочный обмен информацией между гаджетами. USB-кабель и разъем являются частью физического уровня, который также определяет электрические характеристики сигнала. В то время как прикладной уровень определяет характер обмена данными, уровень подключения к данным контролирует, как эти данные перемещаются между устройствами.

Массовая передача, передача с прерыванием, изохронная передача и передача управления — это множество типов передачи данных, доступных через USB. В то время как передача с прерыванием используется для ввода с клавиатуры и мыши, массовая передача используется для передачи больших объемов данных, таких как передача файлов. Передача данных в реальном времени, таких как аудио- и видеопотоки, использует изохронную передачу, тогда как конфигурация устройства и обновления состояния используют передачу управления.

Скорость USB зависит от версии. А USB 2.0 имеет скорость передачи данных 480 Мбит/с, а USB 1.1 — 12 Мбит/с.

USB 3.2 обеспечивает скорость передачи данных 20 Гбит/с. Скорость и надежность передачи данных USB зависят от качества кабеля USB. Доступны несколько длин и типов кабелей Type-A, Type-B, Mini-USB, Micro-USB и USB-C.

USB Power Delivery

USB Power Delivery (USB-PD) позволяет устройствам заряжаться быстрее через USB-кабели. USB-PD использует разъемы и кабели USB Type-C и расширяет стандарт USB. Протокол USB-PD позволяет хосту и устройству согласовывать мощность, обеспечивая до 100 Вт по кабелю USB. Это большой прирост по сравнению с 2,5 Вт USB 1.0 и 2.0 и 7,5 Вт USB 3.0.

USB-PD заряжает несколько устройств одновременно, ноутбуки и другие мощные устройства быстрее. USB-PD позволяет устройствам согласовывать мощность для оптимальной зарядки.

USB-PD поддерживает разъемы USB Type-C, что является большим преимуществом. Двусторонние разъемы USB Type-C проще в использовании. Они могут заряжать ноутбуки и другие мощные гаджеты благодаря повышенной скорости передачи данных и выходной мощности 100 Вт.

USB Power Delivery также обеспечивает питание экранов и подключение периферийных устройств. USB-PD питает экраны без шнура питания. USB-PD питает и подключает док-станции и внешние жесткие диски.

USB Power Delivery позволяет устройствам заряжаться быстрее с помощью USB-кабелей. USB Power Delivery использует разъемы и кабели USB Type-C и расширяет стандарт USB. USB-PD заряжает несколько устройств одновременно, ноутбуки и другие мощные устройства быстрее. USB-PD также может включать экраны и подключать устройства.

Схема контактов USB

Проводку и соединения USB-кабеля можно визуализировать с помощью схемы контактов. Type-A, Type-B, Mini-USB, Micro-USB и USB-C — это лишь некоторые из разновидностей доступных разъемов USB. Схемы выводов, которые отображают конфигурацию и функциональность разъемов, специфичны для каждой разновидности.

Распиновка USB: Type-A

Наиболее часто используемым разъемом USB является разъем USB Type-A, который используется для подключения периферийных устройств к компьютеру. Распиновка USB Type-A состоит из четырех контактов, помеченных как VBUS (питание), D+ (данные), D- (данные) и GND (земля). Передача данных происходит между устройством и компьютером через соединения D+ и D-, а контакт VBUS обеспечивает питание устройства. Электрическое заземление обеспечивается через контакт GND. Если у вас возникли проблемы с USB-подключением, передачей данных или подачей питания, вам может помочь изучение схемы выводов USB Type-A.

Распиновка USB: Type-B

Разъем USB Type-B обычно используется на таких устройствах, как принтеры и сканеры, которые подключены к компьютеру. Схема контактов USB Type-B состоит из пяти контактов, включая VBUS (питание), D+ (данные), D- (данные), GND (земля) и ID (идентификация).

Распиновка USB: Mini-USB

Разъем Mini-USB представляет собой более компактную версию разъема USB Type-B. Этот разъем часто встречается в мобильных телефонах и других портативных электронных устройствах. VBUS (питание), D+ (данные), D- (данные), GND (земля) и ID — это пять контактов, которые включены в схему выводов для Mini-USB (идентификация).

Распиновка USB: Micro-USB

Разъем USB представляет собой уменьшенный вариант разъема USB и часто используется на небольших устройствах, таких как смартфоны. На схеме распиновки у него пять контактов: VBUS (питание), D+ (данные), D- (данные), GND (земля) и ID (идентификация).

Распиновка USB: USB-C

Более новые устройства имеют разъемы USB-C. Он обеспечивает более быструю передачу данных и зарядку и может подключаться в любом направлении. USB-C имеет 24 контакта питания, данных и прочих контактов.

В заключение, схемы разводки контактов USB обеспечивают визуальное представление проводки и разъемов USB-кабеля. Существует множество разновидностей USB-разъемов, и у каждого своя схема распиновки. Понимание этих диаграмм может быть полезно для отладки проблем с USB-подключением или разработки и конструирования USB-устройств.

Устранение неполадок USB-подключений

Проблемы с подключением, передачей данных и зарядкой — это лишь некоторые из проблем, которые могут возникнуть из-за неправильной распиновки USB. Чтобы устранить проблемы с распиновкой USB, выполните следующие действия по устранению неполадок:

Шаг 1. Проверьте состояние кабеля

Убедитесь, что используемый USB-кабель не сломан и находится в хорошем рабочем состоянии. Проблемы со связью и передачей данных ухудшаются из-за погнутых или сломанных контактов или кабелей. Если проблема не устранена после использования другого USB-кабеля, возможно, пришло время обратиться в ИТ-отдел.

Шаг 2. Проверьте USB-порт, к которому вы собираетесь подключиться

Проверка USB-порта, к которому вы подключаетесь, является следующим шагом при устранении проблем с распиновкой USB. Убедитесь, что USB-порт не поврежден и работает нормально; неисправный USB-порт может нарушить соединение и помешать передаче данных. Поменяйте местами порт USB на вашем компьютере или гаджете, чтобы посмотреть, поможет ли это.

Убедитесь, что устройство, которое вы пытаетесь подключить, настроено для работы с правильными настройками USB, проверив его настройки. На USB-соединения и обмен данными могут влиять различные конфигурации, доступные на различных устройствах. Проверьте правильную конфигурацию оборудования, обратившись к руководству или настройкам.

Шаг 3. Проверьте питание USB-порта

Крайне важно проверить источник питания устройства при устранении проблем с распиновкой USB. Проверьте источник питания, если USB-устройство не заряжается или не получает достаточного количества энергии. Убедитесь, что гаджет настроен на питание через USB и что источник питания обеспечивает достаточную мощность. Проблемы с зарядкой или питанием могут возникнуть, если потребности в питании USB-устройства превышают потребности текущего источника питания. Эти проблемы могут быть устранены путем проверки источника питания и внесения необходимых изменений.

Шаг 4. Убедитесь, что драйверы вашего устройства обновлены

Если у вас возникли проблемы с портом USB, одним из хороших способов является проверка наличия обновленных драйверов. Убедитесь, что на вашем ПК или другом устройстве установлены самые последние драйверы USB. Проблемы с подключением и передачей данных могут быть вызваны использованием устаревших драйверов. Проверьте веб-сайт производителя на наличие обновленных драйверов и примените их, если они доступны. Если ваш компьютер или устройство не полностью совместимо с USB-устройством, которое вы пытаетесь подключить, это должно решить проблему и позволить устройствам обмениваться данными.

Шаг 5. Наконец, проверьте с другим устройством

Тестирование USB-устройства на другом компьютере или устройстве является полезным шагом при устранении неполадок, связанных с распиновкой USB. Одним из возможных решений является проверка того, сохраняется ли проблема после подключения USB-устройства к другому устройству. Если USB-устройство работает с другим компьютером или устройством, проблема может быть связана с драйверами или настройками на вашем компьютере или устройстве. Это может помочь вам сосредоточиться на точной природе проблемы и добраться до ее источника, чтобы вы могли эффективно ее решить.

Проблемы с распиновкой USB могут быть неприятными, но есть несколько способов их исправить. Проверка USB-кабеля, порта, настроек USB устройства, источника питания и обновлений драйверов, а также тестирование USB-устройства на другом компьютере или устройстве помогут найти и устранить проблему. Эти действия обеспечат правильную работу ваших USB-устройств и предотвратят дальнейшие проблемы. Чтобы избежать проблем в будущем, обновите драйверы USB вашего компьютера и используйте высококачественные кабели и устройства.

Вывод

Распиновка USB является важнейшим компонентом технологии USB, обеспечивая точную передачу данных и подачу питания между устройствами, использующими стандарт USB. Знакомство со схемами выводов USB и устранение неполадок с выводами USB могут помочь вам диагностировать и устранять проблемы с USB-подключениями, передачей данных и подачей питания. Понимание распиновки USB необходимо для максимального использования потенциала технологии USB, независимо от того, разрабатываете ли вы и конструируете USB-устройства или используете технологию USB для подключения и зарядки ваших устройств.
