Разъем USB Type-C теперь с шестью выводами
Тип: USB Type-C 6 pin
Номинальный ток: 3 А
Номинальное напряжение: 20 В
Напряжение пробоя изоляции: AC 100 RMS
Сопротивление выводов: 40 мОм
Рабочий диапазон температуры: от -40 °C до +85 °C
Вставка: 5-20 кгс
Извлечение: 6-20 кгс
Коло-во циклов: 10000
Когда появился новый разъем USB Type-C некоторые начали ныть, мол даже у Micro-USB шаг выводов довольно мал для самодельных плат, ну а тут кроме уменьшения шага количество контактов увеличилось с 5 до 24, что вынуждает отказаться от него в любительских устройствах.
Сравнение
Но сейчас появились разъемы с шестью выводами, причем они шире и расположены на достаточно большом расстоянии, так что даже среднего качества плата сделанная ЛУТом удовлетворит наименьшую ширину дорожек и расстояние между ними, а монтаж не будет затруднен даже при использовании обычного ЭПСН с тонким жалом.
А действительно, ведь нам нужен этот разъем в основном для питания (зарядки), а шины данных необходимы для проектов уровня, когда платы заказываются на заводе.
Посадочное место
Чертеж можно скачать здесь (pdf).
Модель
(скачать можно на 3DContent):
Назначение выводов
Следует ознакомиться с цоколевкой данного разъёма т.к. на первый взгляд может угадаться, что контакты посередине являются шинами данных, но на самом деле они отвечают за управление питанием.
Как получить 5В от ноутбучного ЗУ через Type-С?
Советую установить резисторы 5,1 кОм между землей и выводами CC1 и CC2, что даст возможность зарядному устройству с Power Delivery (PD) определить подключенное как потребитель и выдать 5 В.
Плата
Плата может быть сделана даже при использовании маркера.
Видеообзор
Итого
Надеюсь и вы откажитесь (если еще нет) от устаревших соединителей в пользу USB типа C.
Качество исполнения находится не на высочайшем уровне, обработка поверхности плоховата, есть маленький шат, но это все же лучше, чем что-либо другое. Таким образом упрощенная модель дает возможность применения нового современного действительно универсального разъема в своих самодельных устройствах за разумную цену.
Планирую купить +27 Добавить в избранное Обзор понравился
+50 +72
Usb цвет проводов распайка
В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем.
С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.
Устройство и назначение USB
Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.
Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой.
Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.
Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.
Распиновка-распайка разъемов USB 2.0 и 3.0
Распайка проводов в модели USB 2.0 располагается в следующем порядке:
- Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
- Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
- Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
- Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.
Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.
Основное отличие USB 3.0 заключается в следующих проводах:
- Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
- Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
- Проводник № 7 применяется в качестве дополнительного заземления.
- Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.
Распайка-распиновка коннекторов микро- и мини-USB
Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».
Распайка микро-USB производится в следующем порядке:
- Контакт № 1 красного цвета. Через н его подается напряжение.
- Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
- Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
- Контакт № 5 черного цвета является нулевым проводом.

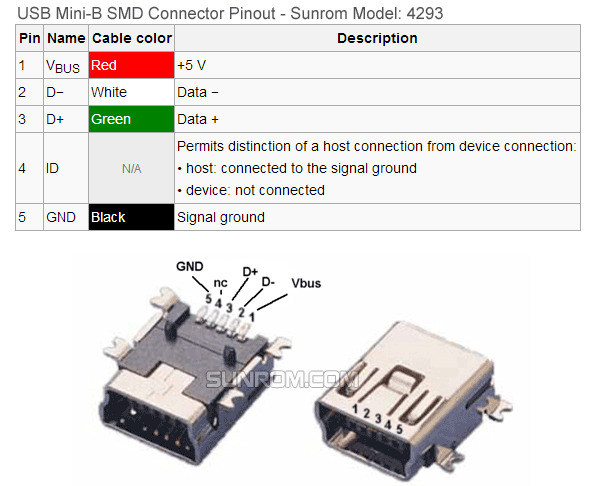

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.
В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств.
Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.
Устройство и назначение USB
Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.
Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой.
Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.
Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.
Распиновка-распайка разъемов USB 2.0 и 3.0
Распайка проводов в модели USB 2.0 располагается в следующем порядке:
- Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
- Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
- Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
- Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.
Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.
Основное отличие USB 3.0 заключается в следующих проводах:
- Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
- Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
- Проводник № 7 применяется в качестве дополнительного заземления.
- Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.
Распайка-распиновка коннекторов микро- и мини-USB
Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».
Распайка микро-USB производится в следующем порядке:
- Контакт № 1 красного цвета. Через н его подается напряжение.
- Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
- Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
- Контакт № 5 черного цвета является нулевым проводом.
Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.
USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.
Виды разъёмов USB.
Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.
Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)
Распиновка usb кабеля по цветам.
Распиновка Usb 2.0.
USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).
USB micro
USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.
РЕШЕНО: Как заменить порт micro usb? Он не распаяется. — Книга-трансформер Asus T100TA
349028
Информация по ремонту Asus Transformer Book T100TA.
Выпущен ~ 2013 г. Номер модели: T100TA.
73 вопроса Посмотреть все
Мэдд Ученый
Рем: 35
1
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Итак, у меня есть Asus Transformer Book со сломанным портом зарядки (микро-usb), и у меня уже есть замена для него.
Ответил! Посмотреть ответ У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 2
Отмена
Выбранное решение
старая турция03 @oldturkey03
Респ: 718.2k
885
831
2,2к
Опубликовано:
Опции
- Постоянная ссылка
- История
Мэдд Ученый здесь нет магии :-). Вам понадобится флюс, и да, оплетка для отпайки сделает это намного проще. Насос не нужен. Убедитесь, что ваш паяльник достаточно горячий. Очистите утюг, нанесите немного флюса на жало, а затем расплавьте припой на жало паяльника. Нанесите немного флюса на контакты, которые вы отпаиваете, затем нагрейте их паяльником и используйте оплетку между ними. После отпайки очистите контактные площадки флюсом и оплеткой. Осторожно, не достаточно горячо, и вы порвете контактные площадки с разъемом, так как они все еще скреплены вместе. Горячее и вы сожжете контактные площадки печатной платы. Так что немного практики будет иметь большое значение.
Был ли этот ответ полезен?
Да №
Оценка 3
Отмена
Как удалить USB-порт из-за поврежденного контакта и припаять новый — Samsung Epic 4G Touch
119446
Samsung Epic 4G — первая выпущенная в США версия Samsung Galaxy S II. Также известен как Samsung Galaxy S II Epic 4G Touch.
16 вопросов Посмотреть все
будет
Рем: 61
3
2
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Мне нужна помощь в пайке и установке моей новой замены .. Я не могу найти помощь по этой теме, я не хочу покупать весь кабель с USB-портом, я хочу припаять новый в
Ответьте на этот вопрос У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 5
Отмена
Самый полезный ответ
старая турция03 @oldturkey03
Респ: 718.
2k
885
831
2,2к
Опубликовано:
Опции
- Постоянная ссылка
- История
, я предлагаю вам использовать этот демонтаж, чтобы разобрать свой телефон. Это , а не руководство, но дает вам общее представление о том, как это сделать.
