Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.
Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC
Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.
Распиновка USB разъемов на штекере
Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).
Распиновка USB разъемов для Iphone
У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.
Распиновка зарядного разъема Samsung Galaxy
Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.
Распиновка USB разъемов для навигатора Garmin
Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.
Схемы цоколёвки для зарядки планшетов
Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.
Распиновка зарядного гнезда планшета Samsung Galaxy Tab
Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.
Распиновка разъёмов зарядных портов
Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.
Классификация портов Charger
- SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
- CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
- DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
- ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.
Как переделать штекер своими руками
Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.
Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.
Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.
Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.
Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами.
Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.
Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.
Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.
Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.
Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.
Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.
Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.
В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:
Различная продукция фирмы Apple имеет такой вариант соединения:
При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.
Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.
Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:
Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.
Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.
Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:
Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.
Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.
В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.
А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:
Вот схемы перемычек с указанием напряжения и номиналов резисторов:
В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.
АВТОР: Алексей Алексеевич.
Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.
Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.
Виды USB-разъемов, основные отличия и особенности
Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.
USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.
В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.
На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.
Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.
Совместимость спецификаций 2.0 и 3.0 выполняется частично.
Классификация и распиновка
При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.
Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.
К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.
0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.
Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.
Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.
Распиновка USB 2.0 разъема типы A и B
Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:
- +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
- D- (белый) Data-;
- D+ (зеленый) Data+;
- GND ( черный), напряжение 0 В, используется для заземления.
Для формата мини: mini-USB и micro-USB:
- Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
- Белый (-), D-.
- Зеленый (+), D+.
- ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
- Черный GND, напряжение 0 В, используется для заземления.
В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.
Распиновка USB 3.0 типы A и B
Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.
Распайка USB 3.0:
- A – штекер;
- B – гнездо;
- 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
- 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
- 7 – заземление GND;
- 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

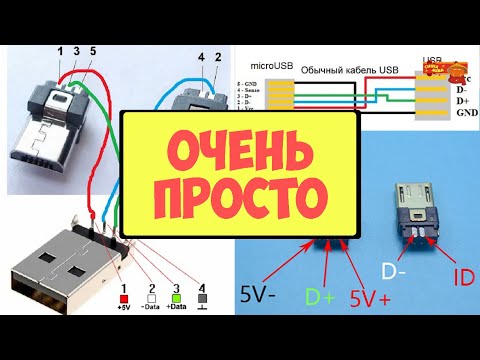

Распиновка Micro-USB-разъема
Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.
Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:
| Номер провода | Назначение | Цвет |
| 1 | VCC питание 5V | красный |
| 2 | данные | белый |
| 3 | данные | зеленый |
| 4 | функция ID, для типа A замыкается на заземление | |
| 5 | заземление | черный |
Экранирующий провод не припаивается ни к одному контакту.
Распиновка Mini-USB
Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.
В USB-разъемах используется 2 вида кабелей:
- экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
- неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.
Длина кабеля зависит от мощности:
Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации.
Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.
Распиновка USB разъема и штекера
Последнее обновление: 20/10/2022
В данном материале вы найдете схемы распиновки штекера и разъема USB. Информация пригодится как для восстановления кабеля, так и для самостоятельной сборки.
Содержание

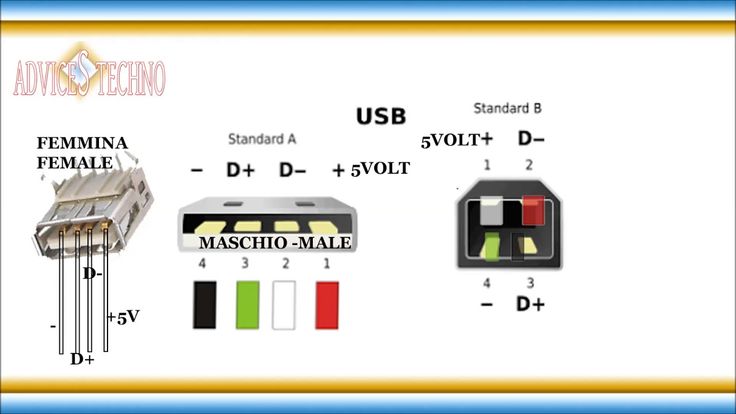

Распиновка USB штекера
В штекере USB-A версии 2.0 используются 4 линии: 2 линии отведены под питание, ещё 2 линии под передачу данных. Для кабеля, что используется только для зарядки достаточно двух линий питания. Для поддержки синхронизации требуется подключение всех четырех линий.
Питание передают линии 1 и 4. К линии 1 подводится провод красного цвета, что отвечает за передачу энергии. Линия 4 – земля, провод чёрного цвета.
Линии 2 и 3 используются для передачи данных. К линии 2 подводится провод белого цвета, а к линии 3 провод зеленого цвета.
Читайте также:
Распиновка микро usb
Виды разъемов
Распиновка USB разъема
В разъеме USB-A версии 2.0 так же используются 4 линии. Порядок подключения аналогичен.
Соединение USB-A разъема и штекера с двумя линиями питания.Часто задаваемые вопросы
Какая распиновка у micro USB?
Для типа USB 2.0 используются провода. Красный и черный для питания, белый и зеленый для передачи данных.
Почему у micro USB 5 контактов?
Разъем был разработан с пятью контактами. Обычно используются только 2 или 4 контакта. Некоторые производители используют 5-й контакт для передачи видео или других задач.
Какие провода положительные и отрицательные на микро USB?
Красный провод положительный, а черный отрицательный.
Можно ли соединять черный и красный провода?
В одном кабеле всегда присутствует черный и красный провод. При этом оба провода подсоединяются к разным разъемам. Соединение проводов не допустимо, так как приведет к короткому замыканию.
Соединять два провода с разным цветом изоляции допускается только в случае, когда оба провода подсоединяются
Красный провод идет к белому или к черному?
Красный провод обычно идет в паре с черным проводом.
Провод какого цвета идет на L и N?
Фаза — L, обычно коричневый или красный. N — ноль, провод синего или черного цвета.
Как соединить два маленьких электрических провода?
Наилучший вариант обжать при помощи кримпера или спаять между собой. Скрутка кабеля ненадежна, а так же недолговечна.
Как подключить USB только для питания?
Достаточно использовать две линии в кабеле — плюс и минус, красный и черный провод. Цвет изоляции проводника роли не играет, главное припаять провода к соответствующим контактам на разъеме.
Как перепаять USB-штекер?
Необходимо перепаять провода или обжать провода кримпером в нужной последовательности.
Как подключить 4-х проводную лампочку?
Необходимо каждый провод светильника подключить к соответствующему разъема в соответствии с цветовой разметкой.
В чем разница между 2-х проводным и 4-х проводным кабелем?
Чем больше проводов, тем больше возможностей предоставляет кабель. Например, больше фаз питания или 2 фазы питания и заземление. В USB кабеле 2 провода обеспечивают только питания. При наличии четырех проводов кабель позволяет передавать данные и питать подключенное устройство энергией.
Какого цвета нулевой провод?
Такой кабель обычно в синей изоляции.
Нулевой провод имеет питание?
Нет, такой кабель используется для замыкания цепи. При этом касаться такого провода незащищенными руками нельзя с целью безопасности.
Что такое D+ и D в USB?
D+ и D- используется для передачи данных.
Сколько контактов у USB 3?
Всего 9 контактов в USB-A. 4 стандартных контакта типа USB 2.0 и 5 дополнительных.
Сколько контактов у USB 2.0?
Обычно 4 контакта. 2 контакта используются для передачи данных и 2 питающих контакта. Некоторые типы разъемов содержат дополнительный пятый контакт.
Дополнительный контакт обычно не используется или только для ограниченного применения, например для передачи видео или для восстановления и прошивки устройства.
Как подключить 12В к USB?
Необходимо подсоединить провода 12 В к соответствующим контактам на USB разъеме или штекере.
Что такое красный черный белый и зеленый провода?
Красный кабель всегда отвечает за питание. Черный кабель — земля для замыкания цепи. Белый и зеленый провод используется для передачи данных.
Как соединить 4 провода с 2 проводами?
Вместе следует соединять провода выполняющие одну и ту же функцию: питание или земля. Остальные провода следует изолировать, если провода выполняют функцию передачи данных.
Что означают розовые и белые провода?
Розовый и белый провод часто отвечают за передачу данных. Обычно используется комбинация из белого и зеленого цвета. Разница цветов обусловлена отсутствием на складах провода подходящего цвета. Либо же провод другого цвета обходится дешевле, чем общепринятые цвета.
Какой контакт USB отвечает за питание?
Контакт, где подключается красный провод.
Вывод
В статье подробно описана usb распиновка штекера и разъема. Представленные схемы помогут отремонтировать кабель или же собрать новый.
Какие у вас имеются вопросы? Оставляйте комментарии внизу статьи.
Связанные записи
Как легко установить розетку USB
Сколько раз вы бегали по дому в поисках штекера адаптера USB? Вам приходится отключать другие зарядные устройства или прикроватные лампы, чтобы зарядить телефон ночью? Вам надоело спорить с отпрысками/партнерами о том, куда делись ваши зарядные устройства? Что ж, сегодня у нас есть решение – оно дешевое, простое, и вы будете удивляться, что бы вы делали без него…
Двойные розетки с USB-зарядными устройствами за последние несколько лет стали очень популярными, главным образом потому, что они такие простые. подходит и может заменить существующие двойные розетки без каких-либо проблем.
Они точно такого же размера, и их можно купить в большинстве магазинов DIY и электрических розеток.
Требуется определенная степень уверенности, но если вы выполните эти четыре шага, вы быстро начнете заряжаться.
1. Выключите сеть
Электричество опасно. Никогда не пытайтесь работать с электрикой, если вы не уверены, что она отключена. Если вы решите заменить розетки в своем доме, я бы порекомендовал вам приобрести тестер розеток — они стоят около 15 фунтов стерлингов и просты в использовании, просто убедитесь, что вы проверили их на своей старой розетке, прежде чем отключать электричество. чтобы вы знали, что они работают.
В вашем доме будет потребительский блок (обычно под лестницей или высоко возле входной двери). Откройте его и загляните внутрь — вы увидите ряд предохранителей или автоматических выключателей. Если ваша электрика правильно установлена и обслуживается, на каждом предохранителе должна быть указана область, которую он охватывает, например, освещение наверху, питание внизу.
Выберите правильный предохранитель и переведите его в положение «выключено». Вы можете щелкнуть главным выключателем и выключить все, чтобы быть уверенным, но вы сбросите все свои часы, если сделаете это. Убедитесь, что ваш тестер розеток не показывает питание, и вы готовы к работе.
2. Достаньте старый
Для этого вам понадобится маленькая плоская отвертка. На передней панели существующей розетки вы увидите два винта — по одному с каждой стороны. Они прикрепляют вашу розетку к коробке внутри стены. Осторожно отвинтите оба из них и осторожно потяните гнездо вперед. Вам понадобится достаточная слабина проводов сзади, чтобы иметь возможность полностью перевернуть розетку вниз, чтобы была доступна задняя поверхность (если вы не можете, остановитесь здесь, закрутите все обратно и обратитесь к профессионалу для выполнения этой работы).
Если ваша проводка до 2004 года, внутри вы найдете провода красного, черного и желто-зеленого цвета в полоску. Если ваша проводка после 2004 года, они будут коричневыми, синими и полосатыми в зелено-желтую полоску.
Красный и коричневый провода находятся под напряжением, обозначены буквой «L» на розетке, черный и синий — нейтральны, обозначены буквой «N», а зеленый и желтый провода — заземление, обозначены либо буквой «E», либо тремя вертикальными линиями. . Используя маленькую отвертку, разъедините соединения этих проводов и снимите старую розетку.
3. С новым
Распакуйте новую двойную розетку. Задняя панель, скорее всего, будет отличаться от вашей старой розетки, но даже если она похожа, обязательно отметьте, какие разъемы являются активными, заземленными и нейтральными — жизненно важно правильно подключить новую розетку.
Открытые медные концы вашей проводки необходимо отрезать, так как они были ослаблены при затягивании в старую розетку. Для этого используйте бокорез — он доступен на Amazon примерно за 6 фунтов стерлингов, если у вас его еще нет. Обнажите около 5 мм меди на каждом проводе, сняв цветную оболочку с помощью бокорезов. Будьте осторожны — вам нужно разрезать только пластиковую оболочку, а НЕ провод внутри.
Перед окончательным подключением с помощью маленькой отвертки убедитесь, что винты клемм полностью открыты. Вставьте провод (провода) в соответствующую клемму, пока ни один из медных проводов не будет оголен, и затяните отверткой. Они должны быть надежно закреплены, но будьте осторожны — если вы затянете слишком сильно, вы можете перерезать медный провод. После того, как все ваши провода подключены, проведите последнюю проверку — помните, что коричневый или красный — это напряжение, синий или черный — это нейтраль, а зеленые и желтые полосы — это земля.
Затем вставьте новую розетку на место, стараясь не зажать провода между розеткой и коробкой. Либо используйте старые винты, которые вы выкрутили изначально, либо винты, прилагаемые к вашей новой розетке (они обычно находятся на задней поверхности розетки, чтобы привинтить переднюю часть розетки на место). Если у вас есть небольшой спиртовой уровень, вы можете использовать его, чтобы проверить, что все ровно, но еще раз, будьте осторожны, не затягивайте винты слишком сильно — вы не хотите треснуть пластиковый корпус вашей новой розетки на последнем препятствии.
4. Включите его снова
Вернитесь к своему потребительскому блоку и снова включите предохранитель или предохранители. Он должен оставаться включенным — если он сразу отключится, вернитесь и проверьте свои подключения к розетке.
Как только питание снова будет включено, проверьте правильность работы розетки с помощью тестера розеток (если вы попытаетесь проверить, подключив лампу, вы можете пропустить некоторые ошибки, даже если лампа загорится). Вот и все! Заряжайте устройства в любое время, не ища переходников для розеток, а затем рассказывайте своим друзьям, насколько они полезны!
Если вы застряли, обратитесь к нашей команде в BCG Electrical. Мы радуем наших клиентов оперативными, надежными и профессиональными электротехническими услугами с 2004 года. Мы являемся выбором номер один в Хэмпшире для электротехнических услуг в бытовом, коммерческом и промышленном секторах.
Свяжитесь с нами сегодня, позвонив нам по телефону 01329 281238 или написав нам напрямую по электронной почте info@bcgelectrical.
com
Ненавидите висячие вилки? Узнайте, как подключить USB-разъем прямо сейчас
С постоянно растущим числом портативных электронных «предметов первой необходимости» в наших домах и в наших карманах легко оказаться в окружении неприглядных торчащих розеток и адаптеров, поскольку мы пытаемся оставаться на вершине времени автономной работы.
С увеличением количества устройств, требующих ежедневной зарядки, соответственно увеличивается количество продуктов, которые питаются от USB-розетки, и это нормально; если вам нравится носить с собой компьютер везде, куда бы вы ни пошли, или вы теряете ценное место в розетке из-за переходника с USB на британский штекер.
К счастью, есть выигрышное решение этой проблемы. Установка занимает менее получаса, и мы можем рассказать вам, как это делается.
Стандартная и наиболее распространенная конструкция USB-разъема позволяет использовать традиционную двухсекционную розетку на 13 А, но с добавлением двух USB-разъемов на 2 А, 5 В постоянного тока.
Ради спора, это ваш телефон, телефон вашего супруга, ноутбук и телевизор, и все они питаются одновременно от одной розетки. Неплохо.
USB-розетки теперь бывают самых разных цветов и конфигураций, и, если вы гордитесь своим декором, найти пару для остальных розеток в вашем доме не может быть проще с нашей линейкой безвинтовых от ML Accessories.
Или, если вы предпочитаете базовый белый цвет, мы рекомендуем линейку ESR Sline или Knightsbridge Pure из-за их похвального качества сборки.
После того, как вы выбрали свою любимую розетку и заказали ее доставку, вы можете убрать надоедливые вилки менее чем за 30 минут!
Примечание. Электротехнические работы следует доверить обученным специалистам. Эта статья предназначена для информации и справки и должна использоваться осторожно. Если вы не разбираетесь в электромонтажных работах, обратитесь к профессионалу, который выполнит эту процедуру за вас. Не пытайтесь выполнить эту процедуру, не имея опыта в процедурах электромонтажа.
Для этого проекта мы рекомендуем:
- Изолированная отвертка
- Изолированные клещи электрика
- Надежный тестер напряжения
- Замок MCB
- Тестер полярности разъема
Вы можете приобрести весь комплект проводки USB-разъема здесь по сниженной цене, если вам нужны эти элементы для завершения этого проекта.
Шаг 1:
обеспечение нормального рабочего состояния электрики. Все хорошо?
Отвинтите стандартную розетку от стены и проверьте вольтметр, убедившись, что он также находится в нормальном рабочем состоянии.
Шаг 2:
Найдите распределительный щит вашего дома. (Надеюсь, цепь, которую нужно отключить, будет помечена. Если нет, вы можете выключать переключатели по одному, чтобы найти ее, или просто повернуть всю плату в положение «выключено».) из их текущего положения «включено» и заблокируйте их с помощью замка MCB. Вы можете добавить небольшой замок к этому замку MCB, чтобы предотвратить преднамеренное вмешательство, а также случайное срабатывание переключателя.
Совет по безопасности: Если вы продолжаете работу с этим учебным пособием без замка MCB, убедитесь, что никто не получит доступ к печатной плате снова или что она никаким образом не мешает. (Может быть достаточно запереть любые двери или люки доступа, которые ведут к плате.)
Если вы использовали радио или лампу для проверки питания, подключенного к розетке, теперь они должны были перестать работать.
Мы рекомендуем еще раз быстро проверить соединения на розетке с помощью тестера напряжения, чтобы проверить между фазами и нейтралью, а также между фазами и землей, чтобы убедиться, что ток не протекает через цепь.
Шаг 3:
На этом этапе вам необходимо проверить проводку на старой розетке и убедиться, что она правильно установлена. Вы должны убедиться, что следующая конфигурация верна:
Красный/Коричневый к фазе (L)
Синий/Черный к нейтрали (N)
Зеленый/желтый или голая медь к земле (E)
Совет по безопасности: Если что-то отличается от этого, мы рекомендуем вам снова завинтить розетку и вызвать электрика NICEIC, чтобы проверить, почему.
Начните откручивать кабели питания от задней части розетки, стараясь не повредить их.
после того, как вы удалили старую розетку, отложите ее в сторону и возьмите новую USB-розетку.
Шаг 4:
Подключите новую розетку, используя указанные выше цвета проводов. Это красный/коричневый в режиме реального времени (L), синий/черный в нейтральном (N) и зеленый/желтый или голая медь в заземлении (E).
Убедившись, что кабели подключены к нужным клеммам, можно снова привинтить розетку к стене. Аккуратно поместите розетку обратно в полость стены, стараясь не повредить кабели позади нее.
Совет по безопасности. Убедитесь, что кабели не касаются винтов выключателя, которыми розетка крепится к стене. Это одна из распространенных проблем, когда винт переключателя врезается в проводку за розеткой или проходит через нее и вызывает неисправность.
Теперь вы можете ввинтить розетку с помощью прилагаемых винтов, подключить лампу/радио/тестовое устройство и вернуться к распределительному щиту.
Шаг 5:
На этом этапе вы можете вернуть выключатели в положение «включено». если вы использовали тестовое устройство, вы должны услышать/увидеть их сейчас. Мы рекомендуем использовать тестер полярности разъема, чтобы убедиться в правильности подключений и наличии заземления в разъеме. Должно получиться так:
Теперь можно безопасно использовать новые USB-розетки в повседневной жизни, наслаждайтесь свободой без штепсельных вилок!
Отказ от ответственности: Пожалуйста, обратите внимание Вы всегда должны быть компетентным специалистом для выполнения электромонтажных работ.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Мы рекомендуем использовать *утвержденного подрядчика по электротехнике для выполнения этого проекта, если у вас нет опыта в процедурах электробезопасности. Безопасность читателей превыше всего для нас, и мы всегда советуем придерживаться этой информации. Любая информация или совет, которые мы предоставляем, предоставляются на том основании, что вы будете выполнять какие-либо работы только в том случае, если вы ^компетентны и *утверждены в этой области.
