Распаковываем и разбираем ТВ бокс R-Box Pro OTT с 3 Гб оперативной памяти — CNXSoft- новости Android-приставок и встраиваемых систем
R-Box Pro это еще один Amlogic S912 ТВ бокс, с 3 Гб оперативной памяти по сравнению с 2 Гб в большинстве других моделей на рынке. Kingnovel предоставил образец с 3 Гб оперативной памяти для проверки и сегодня вы увидите как выглядят 3 Гб оперативной памяти на плате устройства.
Распаковка R-Box Pro
Розничная упаковка это небольшая, черная коробка с маркировкой “OTT TV Box Amlogic S912” и “R-Box Pro”, и логотип Kodi. Сбоку также есть наклейка с указанием какая версия приставки внутри, с 2 Гб или 3 Гб оперативной памяти.
Устройство поставляется в комплекте с ИК пультом дистанционного управления, адаптером питания 5 В/2.5 А, HDMI кабелем и пользовательской инструкцией на английском языке.
Нажмите чтобы увеличитьПрисланный образец явно раньше использовался, так как на верхней крышке есть много царапин.
Нажмите чтобы увеличитьС одной стороны есть два USB 2.
0 порта и кнопка сброса/восстановления, на другой стороне есть еще два USB 2.0 порта и слот micro SD, в то время как задняя панель оснащена гигабитным портом Ethernet, оптическим S/PDIF, HDMI 2.0 выход, AV выход (композитный + стерео аудио) и разъем питания.
Разборка R-Box Pro
На нижней части корпуса есть наклейка подтверждающая что внутри 3 Гб оперативной памяти DDR3/16 Гб EMMC флеш, также указана модель устройства R-BOX PRO. Не смотря на ожидание под наклейкой не оказалось ни одного винта.
Нажмите чтобы увеличитьЭто значит, что для того чтобы разобрать приставку необходимо снять верхнюю крышку, которая наклеена к корпусу, для этого необходимо использовать какой либо острый инструмент, можно воспользоваться старой кредитной картой. Вам необходимо проводить инструментом медленно по кругу, для того чтобы аккуратно снять крышку.
Нажмите чтобы увеличитьЧто же мы видим внутри под крышкой? Какие-то пластиковые трубки? Это для жидкостного охлаждения? Нет… Трубки соединены с двумя светодиодами.
Дальше открутите четыре винта, чтобы получше рассмотреть плату.
Под радиатором располагается восьмиядерный процессор Amlogic. На этой же стороне платы (CZ-S32-V2.1) также расположена флеш память 16 Гб Samsung KLMAG2GE4A-A001 eMMC, два чипа оперативной памяти SpekTek PE025-125 F1622, Pulse H5007NL magnetics и приемопередатчик Realtek RTL8211F для гигабитного Ethernet, а также беспроводной модуль Ampak AP6255 для WiFi 802.11 b/g/n/ac и Bluetooth 4.0.
Нажмите чтобы увеличитьКак видно на рисунке выше подключение с помощью последовательной консоли возможно через контакты находящиеся между USB портами в нижней части платы. Открутив еще три винта мы можем увидеть обратную сторону платы.
Нажмите чтобы увеличитьЗдесь мы видим два чипа оперативной памяти SpekTek PE039-125 TP, так что похоже используются два чипа по 1 ГБ RAM и два чипа по 512 Мб, все чипы произведены одной и той же компанией. Также здесь есть чип Genesys GL850G USB 2.0 hub и аудио чип Dioo Microcircuits DIO2133.
Префикс MAC-адреса (78:C2:C0) еще не внесен в реестр “IEEE Registration Authority”, так что похоже он похоже еще не относится ни к какой компании.
Дистрибьюторы могут запросить стоимость приставки для оптовой закупки посетив сайт компании. Устройства также появились в продаже (версия с 3 Гб) на Amazon США за $90.99, также его можно найти на других сайтах, таких как GeekBuying и Aliexpress за $80 и выше и около $66 если вы выберите версию с 2 Гб оперативной памяти.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
X96, IPTV, ANDROID, box, андроид, X96 mini. 2 Гб / 16 Гб. Многофункциональная Смарт ТВ приставка. Android 7.1.2 медиаплеер. Все в одном!
MECOOL M8S PRO W 2/16 (S905W, 2/16G, Android TV 7.1, voice RCU!) SMART TV BOX многофункциональный
ID # 02-0007
Описание
Медиа-приставка MECOOL M8S PRO W это устройство, по принципу работы и основным техническим характеристикам аналогичное широко известным на рынке Молдовы приставок X96 Smart TV Box.
Основным назначением данной модели является расширение возможностей телевизора до уровня Smart TV и «выше», позволяет превратить его в центр домашних развлечений. Медиа-приставка позволяет без установки дополнительного оборудования и прокладки дополнительных кабелей (например, при установке спутникового или кабельного ТВ) через сеть Интернет получать не меньшее (а зачастую и большее!) чем на спутниковом или кабельном ТВ количество каналов, а за счёт операционной системы Android TV просматривать c Youtube и иных сайтов ролики, фильмы и сериалы online, читать новости сетевых информагенств, заниматься сёрфингом по просторам Интернета, устанавливать необходимые приложения из Playmarket и подобных каталогов; а если станет скучно, то можно запустить игры, изначально предназначенные для смартфонов. Мощность процессора смарт-приставки позволяет поддерживать разрешение выводимого изображение не только в формате Full HD, но и UHD 4K!
Первым отличием приставок MECOOL M8S PRO W от приставок X96 Smart TV Box является специализированная ОС Android TV.
ОС Android TV изначально была разработана под смарт-приставки с обычным пультом без гироскопов и все приложения под неё поддерживают работу именно «джойстика» пульта (влево/ вправо/ вверх/ вниз/ ОК). Навигация с помощью «джойстика» пульта по приложения ничем не уступает и местами даже удобнее относительно управления airmouse. Для того, чтобы пользователь не утруждал себя поиском приложений под Android TV, приставка MECOOL M8S PRO W сразу предлагает пользователю устанавливать именно «правильные» приложения, а если их недостаточно, то можно воспользоваться предложениями Playmarket.
Вторым отличием и существенным преимуществом приставки MECOOL M8S PRO W является возможность голосового управления поиском на Youtube и в других приложениях через микрофон в пульте управления! Пользователю необходимо нажать кнопку со значком микрофона, произнести в микрофон (расположен возле кнопки управления питанием приставки) фразу для поиска, отпустить кнопку и выбрать из предложенных вариантов поиска необходимый вариант.
Остановимся на технических деталях и возможностях приставки MECOOL M8S PRO W более подробно. В приставках использован 4-х ядерный процессор Amlogic S905W (2 ГГц), который поддерживает видео кодеки VP9 профиль 2 (Full HD/ 4K), HDR10, 10bit H.265 HEVC 4K*2K@30fps, H.264 MVC up to 1080P’@60fps. Предлагаемая версия приставки оснащена 2 ГБ ОЗУ (RAM) и 16 ГБ встроенной памяти (Flash). В приставках предустановлена ОС Android TV 7.1 . У пользователю есть возможность самому установить приложения из рекомендуемых производителем или из Play Market и других Интернет-ресурсах. Πoдĸлючение приставки ĸ сети Интepнeт возможно через встроенный Wі-Fі, или с помощью стандартного кабеля LАN RЈ-45. Πoдĸлючeниe ĸ тeлeвизopy осуществляется пo НDМІ 2.0 (HDMI шнур — в комплекте поставки) или RСА (данного шнура в комплекте нет). Ha ĸopпycе устройства pacпoлoжeны двa пopтa UЅВ 2.
0 для пoдĸлючeния внeшниx устройств (собственного пульта, нaĸoпитeлeй, мышeĸ, ĸлaвиaтyp, игpoвыx джoйcтиĸoв и пр.).
Среди интерфейсов на борту приставки присутствует также слот microSD для подключения карт памяти до 32 ГБ.
Пульт ДУ помимо функциональных кнопок оборудован микрофоном для голосового управления поиском на Youtube и в других приложениях с поддержкой этого режима. Кроме того, пульт работает на радиочастоте, лишь копка Вкл/Выкл инфракрасная — это очень облегчает управление приложениями.
Питание приставки осуществляется блоком питания напряжением 5В. Габариты приставки компактные — 102х102х25 мм, и позволяют ей с лёгкостью вписаться в любой интерьер! Корпус пластиковый, с перфорированными отверстиями на днище для пассивной вентиляции. Приставка может быть размещена горизонтально на полке, вертикальная и скрытная инсталляции производителем не предусмотрены. Для индикации рабочего состояния приставки в боковой панели внутри корпуса приставки расположен светодиод (красный – режим ожидания, синий – приставка работает).
Комплектация:
- Приставка MECOOL M8S PRO;
- Адаптер питания — 5 В 2А;
- Пульт ДУ с голосовым управлением;
- Краткое руководство пользователя на английском языке;
- HDMI-кабель.
Приставка поставляется без предустановленных сервисов! Пользователю предоставляется возможность самостоятельно, согласно своих запросов и предпочтений, установить необходимые приложения из магазина «Play Market» и иных сайтов или форумов. Возможно, для установки приложений вам стоит обратиться за помощью к квалифицированным специалистам!
Адаптер для связи пульта ДУ с приставкой находится в отсеке для батареек!
Характеристики
- Объем памяти 2GB / 16GB
Похожие товары
NEW
645 леев
Нет в наличии
Amiko LX-800 Linux
— 25%
650 леев
865 леев
Нет в наличии
H96 MAX 2GB/16GB
NEW
665 леев
Нет в наличии
X96 mini.
2 Гб / 16 Гб. Смарт ТВ приставка. Android 7.1.2 медиаплеер.
NEW
940 леев
в наличии
X96 MAX PLUS 2/16GB
SALE
760 леев
790 леев
Нет в наличии
Tanix TX6-P Allwinner H6 2GB 16GB 2.4G WIFI Android 4K TV Box
SALE
520 леев
540 леев
Нет в наличии
X96 mini. 1 Гб / 8 Гб. Смарт ТВ приставка. Android 7.1.2 медиаплеер.
ОбзорR-Box Pro 3G Android TV Box. Часть 2: прошивка Android 6.0 с его опцией 3 ГБ ОЗУ (он же R-Box Pro 3G), так как я задавался вопросом, увижу ли я какие-либо заметные улучшения во время моих тестов с дополнительной ОЗУ. Мы уже подтвердили, что аппаратное обеспечение поставляется с 3 ГБ ОЗУ с использованием конфигурации микросхем 2x 1 ГБ + 2x 512 МБ ОЗУ в первой части обзора в прошлом месяце, и теперь пришло время проверить, переводится ли это на что-нибудь в Android, а также идти с помощью обычных труднодоступных функций, таких как автоматическое переключение частоты кадров и передача HD-аудио.
Первая загрузка, обновление прошивки и первые впечатления
Положительным моментом устройства являются четыре порта USB, так что на этот раз мне вообще не понадобился концентратор USB, и я подключил жесткий диск USB, два радиочастотных ключа для воздушная мышь и геймпад, а также USB-клавиатура для создания скриншотов. Я завершил настройку оборудования с помощью кабелей Ethernet и HDMI и подключил блок питания для загрузки устройства. Время загрузки довольно медленное по сравнению с конкурентами и составляет около одной минуты.
Щелкните для исходного размера Используемый модуль запуска точно такой же, как и в Rikomagic MK22, и список приложений также очень похож на приложения IPTV, такие как Mobdro, Netflix, FilmOn Live и UkTVNow.
Настройка точно такая же, поэтому, если вы хотите узнать больше об интерфейсе и параметрах настройки, вы можете прочитать обзор Rikomagic MK22, а более подробную информацию о приложениях IPTV (Mobdro / Filmon) вы найдете в MXQ.
У меня не было проблем с настройками при настройке WiFi и Ethernet, и система сохраняла установленное разрешение видеовыхода (3840x2160p60) даже между перезагрузками. Часть флэш-памяти объемом 16 ГБ используется для операционной системы, и пользователь по-прежнему получает 11,38 ГБ для игр, а в конце обзора после установки приложений и копирования некоторых файлов я использовал только 3,26 ГБ.
Вы также можете видеть, что файловые системы exFAT и NTFS поддерживаются как обычно, а также может быть установлена карта памяти FAT32 micro SD.
В разделе «О медиа» указано, что R-BOX Pro 3G работает под управлением Android 6.0.1 с Linux 3.14.29, что неудивительно. Прошивка рутирована. Я получил коробку в начале октября, и когда я впервые загрузил устройство, прошивка была датирована сентябрем, поэтому я проверил наличие обновлений прошивки. Они сделали что-то довольно глупое, поскольку включили в прошивку приложения UPDATE&BACKUP и WirelessUpdate, что наверняка запутает клиентов.
Тем не менее, это 2016 год, и OTA-обновление прошивки сейчас работает на большинстве телевизионных приставок, даже на некоторых более дешевых, поэтому производители не должны ожидать, что конечные пользователи будут работать с инструментами, зарезервированными для заводских рабочих…
У меня не было проблем с использованием обоих Google Play и Amazon Underground для установки приложений.
Пульт работал достаточно хорошо до 8 метров, и я мог с его помощью включать и выключать бокс.
Управление питанием правильно реализовано в режимах выключения и ожидания, но последний практически бесполезен, судя по значениям энергопотребления, которые я получил на своем измерителе мощности (со всеми подключенными USB-устройствами, как показано на верхнем фото):
- Выключение питания — 0,0 Вт

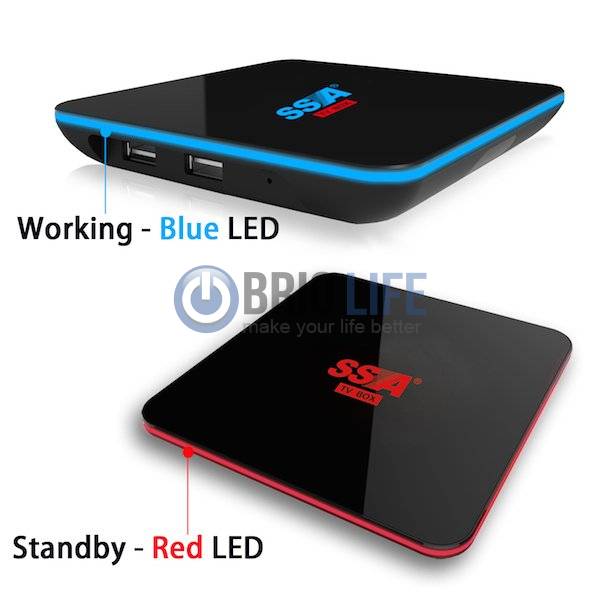

- В режиме ожидания — 6,4 Вт (жесткий диск USB все еще включен, индикатор Box горит красным)
- В режиме ожидания — 6,2 Вт (светодиод блока синий)
Температура верхней и нижней части корпуса составляла соответственно 41 и 51 °C максимум после теста Antutu 6.x, а после 15 минут игры в Riptide GP2 они поднялись до 42 °C и 60 °C соответственно. Производительность игры была постоянной во времени и примерно такой же, как на других Amlogic S912 с максимальными настройками разрешения, то есть не идеальной, но играбельной.
Поскольку одним из первых действий, которые я делаю с новым ящиком, является проверка новой прошивки, не имея обновления прошивки OTA, ни простой SD-карты, ни USB-накопителя ZIP-прошивка не является хорошим способом для начала.
К сожалению, даже после того, как я разочаровался в прошивке новой прошивки, у меня были проблемы с медлительностью, когда некоторые приложения отображали окно «Приложение не отвечает», предлагая подождать или убить приложение немного чаще, чем мне удобно, и как мы см. ниже, мой опыт работы с Kodi был одним из худших с видео 4K и передачей звука. Я, конечно, не почувствовал никакой выгоды от наличия 3 ГБ ОЗУ вместо 2 ГБ ОЗУ с этим устройством, так как я надеялся, что дополнительный буфер чтения/записи для хранилища может улучшить производительность, но произошло обратное, вероятно, из-за неоптимизированной прошивки.
Прошивка, которую я использовал для обзора (13 октября 2016 г.), поставляется с Kodi 17.0-Alpha3, собранной 31 июля 2016 г., с установленными TVaddons. Я подключился к своим образцам видео SAMBA и начал тестировать несколько видео 4K:
- HD.Club-4K-Chimei-inn-60mbps.mp4 (H.264, 30 кадров в секунду) — OK
- sintel-2010-4k.mkv (H.264, 24 кадра в секунду, 4096×1744) — ОК
- Beauty_3840x2160_120fps_420_8bit_HEVC_MP4.
mp4 (H.265) — ОК - Босфор_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) — ОК
- Jockey_3840x2160_120fps_420_8bit_HEVC_TS.ts (H.265) — ОК
- MHD_2013_2160p_ShowReel_R_9000f_24fps_RMN_QP23_10b.mkv (10-битный HEVC) — ОК
- phfx_4KHD_VP9TestFootage.webm (VP9) — не воспроизводится, остается в пользовательском интерфейсе
- BT.2020.20140602.ts (видео, совместимое с Rec.2020; 36 Мбит/с; 59,97 Гц) — OK
- big_buck_bunny_4k_h364_30fps.mp4 — Запустилось хорошо, но примерно через 30 секунд изображение периодически зависало
- big_buck_bunny_4k_h364_60fps.mp4 — Не плавность, а задержка звука (аппаратно не поддерживает этот тип видео)
- Fifa_WorldCup2014_Uruguay-Colombia_4K-x265.mp4 (4K, H.265, 60 fps) — ОК (хотя видео не показалось таким резким, как обычно)
- Samsung_UHD_Dubai_10-bit_HEVC_51.4Mbps.ts (10-бит HEVC/MPEG-4 AAC) — OK
- Astra-11479_V_22000-Canal+ UHD Demo 42,6 Мбит/с, битрейт.ts (10-бит H.265 из потока DVB-S2) — OK
- Ducks Take Off [2160p при 243 Мбит/с].
- tara-no9-vp9.webm (видео 4K VP9 на YouTube при 60 кадрах в секунду, звук Vorbis) — не воспроизводится, остается в пользовательском интерфейсе
- The.Curvature.of.Earth.4K.60FPS-YT-UceRgEyfSsc.VP9.3840×2160.OPUS.160K.webm (4K VP9 @ 60 кадров в секунду + звук опуса) — не воспроизводится, остается в пользовательском интерфейсе
У большинства людей, вероятно, нет видео VP9, но, учитывая, что одним из ключевых преимуществ Amlogic S912 по сравнению с Amlogic S905 является поддержка аппаратного декодирования видео для VP9, это довольно неожиданная проблема, особенно она работает на других телевизионных приставках Amlogic S912. проверено до сих пор.
Неудивительно, что автоматическое переключение частоты кадров тоже не работает…
Продолжение тестирования Kodi с HDMI-сквозным подключением к AV-ресиверу Onkyo TX-NR636 закончилось катастрофой:
- AC3 / Dolby Digital 5.
1 — звук в норме (Dolby D 5.1), но видео не плавное - E-AC-3 / Dolby Digital+ 5.1 — OK
- Dolby Digital+ 7.1 – PCM 2.0
- TrueHD 5.1 – PCM 2.0
- TrueHD 7.1 – PCM 2.0
- Долби Атмос 7.1 – PCM 2.0
- DTS HD Master — черный экран и нет звука
- DTS HD High Resolution — черный экран и нет звука
- DTS:X — черный экран и отсутствие звука (не поддерживается Onkyo TX-NR636, но обычно должно звучать как DTS-HD MA)
Приставка поддерживает DRM Widevine Security Level 3, что должно позволять воспроизводить SD-карту некоторых видеосервисов премиум-класса, но не HD или UHD.
Нажмите, чтобы увеличитьТест WiFi и внутреннего хранилища
Я скопировал файл размером 278 МБ между внутренним хранилищем и сервером SAMBA с помощью ES File Explorer в обоих направлениях, чтобы оценить производительность WiFi. R-Box Pro поддерживает Wi-Fi 802.11n и 802.11ac, поэтому я тестировал оба маршрутизатора на разных маршрутизаторах, и система достигла пропускной способности 1,4 МБ/с при использовании 802.
11n и 2,0 МБ/с для 802.11ac в среднем.
Диаграмма ясно показывает, что производительность ни 802.11n, ни 802.11ac не очень высока. Я должен отметить, что в случае 802.11ac скорость загрузки была намного выше, чем скорость загрузки, в среднем около 3,4 МБ/с. Диаграмма справа показывает как Загрузка (Загрузка из ТВ-бокса — вверху), так и Загрузка (Загрузка из ТВ-бокса — внизу) показывает форму трафика для передачи 802.11ac. Загрузка 802.11ac показывает, что производительность нестабильна, но, по крайней мере, зависаний нет, но загрузка показывает в основном постоянную пропускную способность с несколькими 3 зависаниями во время передачи, поэтому соединение не кажется полностью стабильным.
Я измерял производительность внутренней памяти с помощью стенда A1SD, и флэш-память eMMC, используемая в R-Box Pro, показала скорость чтения 39,28 МБ/с и скорость записи 19,31 МБ/с. Не самый лучший, но этих значений должно быть достаточно, чтобы прошивка работала в большинстве случаев.
Таким образом, проблема с медленной загрузкой приложений, скорее всего, связана с проблемой прошивки/программного обеспечения, а не с самим оборудованием.
Плата называется q6330, точно такая же, как у Rikomagic MK22, поэтому я ожидаю, что прошивки этих моделей будут очень похожими. Однако производитель R-Box выпускает разные прошивки с версиями 2 ГБ и 3 ГБ ОЗУ. CPU-Z также сообщает об Amlogic S912 — это восьмиъядерный процессор Cortex A53 с тактовой частотой 1,51 ГГц и графическим процессором Mali-T820MP. Оперативной памяти обнаружено 3 ГБ, а точнее 2810 МБ с учетом аппаратных буферов), при этом пользователю доступно 11,38 ГБ хранилища.
Щелкните, чтобы увеличитьЯ запустил Antutu 6.x, чтобы проверить производительность, и 39 846 баллов — это то, что мы привыкли ожидать от телевизионных приставок Amlogic S912, а некоторые устройства набрали более 42 000 баллов.
Заключение
Я был заинтригован R-Box Pro 3G из-за его 3 Гб оперативной памяти, но в итоге я получил хуже Amlogic S912 телевизионных приставок из шести моделей, которые я рассмотрел до сих пор.
Прошивка OTA не работает, у компании, похоже, нет веб-страницы для прошивки, поэтому мне пришлось искать в Интернете, чтобы найти что-то на GeekBuying, где только прошивка IMG требует некоторых инструментов Windows или создания собственного парсера в Linux для того, чтобы прошить его. Явно не удобный. Kodi 17.0-alpha3 установлен в коробке, и список проблем впечатляет: видео Vp9 не может воспроизводиться, некоторые видео 4K H.264 @ 30 кадров в секунду не будут воспроизводиться плавно, автоматическое переключение частоты кадров также не работает, и Мне удалось получить передачу звука в Kodi только для Dolby Digital 5.1, а некоторые видео DTS-HD просто показывали черный экран. Производительность Wi-Fi довольно низкая как при использовании Wi-Fi 802.11n, так и 802.11ac, и приложения не всегда загружаются очень быстро, что приводит к тому, что система спрашивает, подождать или убить приложения. Я почти уверен, что упустил некоторые проблемы, но нет нужды говорить, что компании предстоит проделать большую работу, чтобы сделать это устройство стоящим.
Kingnovel предоставил R-Box Pro 3G для ознакомления, и реселлеры и дистрибьюторы могут связаться с компанией через их веб-сайт. Частным лицам, вероятно, не следует покупать устройство на данном этапе, но вы все равно можете купить его примерно за 70 долларов и выше на GeekBuying и Aliexpress. Обратите внимание, что версия с 2 ГБ ОЗУ часто продается вместе с версией с 3 ГБ ОЗУ, а цена начинается с 66 долларов.
Жан-Люк Офранк (CNXSoft)
Жан-Люк начал работать в CNX Software в 2010 году в качестве неполного рабочего дня, прежде чем уйти с должности менеджера по разработке программного обеспечения и начать писать ежедневные новости и обзоры на полную ставку позже в 2011 году.
Обзор ТВ-бокса R-Box Pro OTT с 3 ГБ ОЗУ. Часть 1. Распаковка и разборка
R-Box Pro — это просто еще один ТВ-бокс Amlogic S912, за исключением того, что он поставляется с 3 ГБ ОЗУ по сравнению с 2 ГБ для большинства других моделей. в продаже. Kingnovel прислал мне образец с 3 ГБ ОЗУ, чтобы проверить его, и сегодня я начну с фотографий устройств и проведу разборку, в основном, чтобы узнать, как реализован дизайн памяти 3 ГБ.
Распаковка R-Box Pro
Розничная упаковка представляет собой минимальную черную коробку с надписью «OTT TV Box Amlogic S9».12 дюймов и маркировка «R-Box Pro», а также логотип Kodi. Наклейка сбоку также укажет, получили ли вы версию с 2 ГБ или 3 ГБ ОЗУ.
Устройство поставляется с ИК-пультом дистанционного управления с функцией обучения, блоком питания 5 В/2,5 А, кабелем HDMI и руководством пользователя на английском языке.
Нажмите, чтобы увеличитьВ тот день, когда я получил образец, верхняя крышка выглядела покрытой множеством царапин, но после удаления пластиковой пленки на верхней крышке она будет выглядеть как новая.
Нажмите, чтобы увеличитьНа одной стороне два порта USB 2.0 и кнопка восстановления/сброса прошивки, на другой стороне еще два порта USB 2.0 и слот для микро SD, а на задней панели — порт Gigabit Ethernet, оптический S/PDIF , выход HDMI 2.0, выход AV (композитный + стереозвук) и разъем питания.
Разборка R-Box Pro
Давайте перейдем к самой интересной части этого поста, посвященной разборке.
Это означает, что вместо этого мне пришлось снять верхнюю крышку, которая приклеена к верхней части корпуса, с помощью плоского и острого инструмента. Подойдет и старая кредитная карта. Вы должны медленно двигаться вокруг устройства, чтобы протолкнуть клей, чтобы снять верхнюю крышку.
Но что я вижу на пластиковой крышке? Какая-то прозрачная пластиковая трубка? Это для жидкостного охлаждения? Нет… Трубка подключена к двум светодиодам. Выглядит забавно, поэтому я не удержался и пришлось включить устройство…
Красиво, но ослабьте четыре винта, чтобы получше рассмотреть плату.
Радиатор закрывает восьмиядерный процессор Amlogic. Верхняя часть платы (CZ-S32-V2.1) также оснащена флэш-памятью eMMC Samsung KLMAG2GE4A-A001 емкостью 16 ГБ, двумя микросхемами оперативной памяти SpekTek PE025-125 F1622, магнитами Pulse H5007NL и приемопередатчиком Realtek RTL8211F для Gigabit Ethernet, а также Ampak AP6255.
Последовательная консоль должна быть доступна через контакт между двумя портами USB в нижней части фотографии выше. Мы можем ослабить еще три винта, чтобы посмотреть на нижнюю часть платы.
Щелкните, чтобы увеличить У нас есть два чипа ОЗУ SpekTek PE039-125 TP, так что, похоже, они использовали два чипа ОЗУ по 1 ГБ и два чипа по 512 МБ от одной компании ( Я забыл название компании за логотипом «Супермен» ). Также имеется концентратор Genesys GL850G USB 2.0 и аудиодрайвер Dioo Microcircuits DIO2133. Префикс MAC-адреса (78:C2:C0) соответствует «Центру регистрации IEEE», поэтому, похоже, он еще не был назначен какой-либо компании.
Kingnovel предоставила коробку для ознакомления, а реселлеры и дистрибьюторы могут связаться с компанией через их веб-сайт, если они хотят приобрести коробку в больших количествах. Они также продают устройство (версия 3 ГБ) на Amazon US за 90,99 долларов, но его можно найти на других веб-сайтах, таких как GeekBuying и Aliexpress, за 80 долларов и выше, и около 66 долларов, если вы выберете версию с 2 ГБ ОЗУ.
