Технологии: DLP, LCD, LED — Мультимедийные проекторы

Наиболее распространенными технологиями в современных проекторах являются DLP (Digital Light Processing) и LCD (Liquid Crystal Display), каждая из которых имеет свои достоинства и недостатки, которые нужно учитывать, подбирая оптимальное решение для каждого конкретного случая.

©Texas Instruments

В DLP-проекторах изображение создается благодаря невероятно быстрой работе матрицы, состоящей из миллионов микрозеркал. Их количество на DLP-микросхеме определяет разрешение проектора: чем их больше, тем, соответственно, больше разрешение изображения. Каждое микрозекало может изменять угол наклона и отражать свет на экран через систему оптических линз (объектив) или на специальный светопоглотитель. Регулируя количество света, формирующего каждый конкретный пиксель изображения. Свет на эту матрицу поступает от мощной лампы или LED источников, и в каждый момент времени на экране проецируется изображение только для красного, синего или зеленого цветов. Эти образы настолько быстро сменяются, что человеческий глаз воспринимает их как единую цветную картинку. Наиболее распространены одночиповые и трехчиповые DLP-проекторы.

В одночиповых DLP-проекторах для создания цветного изображения между лампой и зеркальной матрицей ставится колесо, поделенное на сегменты красного, голубого и зеленого цветов (иногда добавляют узкие сегменты других цветов для корректировки отдельных оттенков). При повороте колеса меняется цвет сегмента, через который проходит свет от лампы, и за счет быстрой смены одинаковых кадров базовых цветов мы видим цветную картинку.

Недостатком этой технологии является так называемый «эффект радуги»: из-за недостаточно большой скорости «моргания» картинки быстро движущиеся объекты в кадре перемещаются недостаточно плавно, а глаз зрителя может различать небольшой разноцветный шлейф. Однако этот недостаток не влияет на качество статичного изображения, поэтому одночиповые DLP-проекторы отлично подходят для демонстрации презентаций в корпоративной или образовательной сферах.

Для того, чтобы минимизировать «эффект радуги» производители увеличили количество цветных сегментов на цветовом колесе. Это позволяет кадрам сменяться в два раза быстрее, а при увеличении количества оборотов скорость смены картинок возрастает в 5 раз — до 18000 оборотов в минуту. При такой быстрой смене кадров человеческий глаз перестает различать мерцание проекции, а «эффект радуги» пропадает.

В трехчиповых DLP-проекторах цветное изображение получается за счет расщепления светового потока призмой. Преломленные лучи отправляются на три разных DMP-чипа (каждый чип отвечает за один из трех базовых цветов: красный, синий и зеленый), а затем снова соединяются, формируя привычную человеческому глазу картинку. У таких проекторов «эффекта радуги» нет, а количество оттенков цветов и градаций серого значительно больше, чем у одночиповых DLP-проекторов.

Технология LCD подразумевает наличие трех матриц, состоящих из сетки жидких кристаллов. Каждый кристалл под воздействием электрического разряда способен изменять угол наклона и пропускать через свою ячейку определенное количество света: чем больше угол отклонения кристалла, тем больше света проходит на экран. Свет от лампы расщепляется специальной призмой на спектры. Лучи красного, голубого и зеленого цветов попадают каждый на свою матрицу, а затем та часть света, которую пропускают жидкие кристаллы, соединяется и, проходя через объектив, создает цветное изображение на экране.

©Texas Instruments	©Texas Instruments	©Amazon. com
Одночиповый DLP-проектор	Трехчиповый DLP-проектор	3LCD-проектор

Достоинства DLP-технологий:

• высокая контрастность цветов
• глубокий черный цвет
• равномерная засветка всей площади экрана
• почти отсутствуют различимые глазом пиксели в получаемом изображении (это, конечно, зависит и от расстояния от проектора до экрана)
• цветовая гамма проекций со временем не меняется, не появляется лишних оттенков
• детали устройства более долговечны
• во многих DLP-проекторах нет воздушных фильтров, что упрощает обслуживание устройств.

Достоинства LCD-технологий:

• цветовая насыщенность больше, чем у DLP-п
• отсутствует «эффект радуги»

Нужно заметить, что разработчики DLP и LCD-проекторов уже смогли решить большинство проблем данных технологий, но цена устройств растет пропорционально качеству воспроизводимого изображения.

©Texas Instruments

В последнее время все большую популярность приобретают LED-проекторы. Вместо лампы в них применяются полупроводниковые источники света —светодиоды красного, синего и зеленого цветов, а в некоторых еще дополнительно ставятся голубой и желтый для корректировки цветопередачи. Обработка света производится тремя (или пятью) специальными электросхемами. Как и трехчиповые DLP-проекторы, LED-устройства с огромной скоростью проецируют на экран монохромные изображения разных цветов, которые, в итоге, сливаются в воспринимаемую человеческим глазом единую цветную картинку.

Эта технология позволяет максимально компактно располагать элементы проектора внутри корпуса и не требует установки мощных кулеров или охлаждающих элементов. Это дает возможность создавать устройства с очень небольшими габаритами и вполне конкурентоспособными характеристиками. Однако LED-проекторы имеют значительный недостаток: мощность их светового потока не превышает пока 1000 ANSI Лм. А это значит, что пока они способны воспроизводить качественное изображение только относительно небольшого размера и только в затемненных помещениях.

Проекторы | Philips

Проекторы | Philips

Проекторы (21)

Результатов на стр.

123696

• -{discount-value}

• -{discount-value}

• -{discount-value}

  Screeneo Домашний проектор

  HDP3550/EU

  • Регулируемый размер экрана
  • До 200″
  • Возможности подключения Wi-Fi и Android
  • Акустическая система Dolby Digital 2. 1

• -{discount-value}

• -{discount-value}

• -{discount-value}

• -{discount-value}

• -{discount-value}

• -{discount-value}

• -{discount-value}

• -{discount-value}

• -{discount-value}

Сравнить

-{discount-value}

Не нашли то, что искали?

Просмотреть все продукты

Недавно просмотренные продукты

Выбранные продукты (0/3)

• Добавить продукт

• Добавить продукт

• Добавить продукт

Добавить продукт

Наш сайт лучше всего просматривать с помощью последних версий Microsoft Edge, Google Chrome или Firefox.

Гибридный источник света проектора (LED, лазер) / Статьи / Myprojector.RU

В данном материале мы в общих чертах расскажем о гибридной лезерно-светодиодной технологии проекторов и её достоинствах по сравнению с классическими лампами.

Для начала, скажем пару слов о различных источниках света, используемых в проекторах. Напомним, что для формирования цветной картинки в любом проекторе отдельно создаются три разных её компонента: красный, синий и зелёный, которые потом разными способами объединяются обратно в полноцветное изображение.

Ртутные лампы (лампы сверхвысокого давления (UHP)) – классический и проверенный годами источник белогосвета, используемый в большинстве современных проекторов, сочетающий очень высокую яркость и сравнительно небольшую стоимость.

Основными недостатками традиционных ламп являются некоторое снижение яркости со временем и более низкий срок службы по сравнению с полупроводниковыми источниками света.

Свет лампы белый. Это означает, что для получения трёх базовых цветов его необходимо разделить на красный, зелёный и синий с помощью специальных оптических фильтров. В традиционных LCoS, 3LCD и DLP проекторах это разделение осуществляется разными методами (см. раздел по технологиям проекторов).

В отличие от ртутных ламп, полупроводниковые источники света изначально создают три разных световых потока – красный, зелёный и синий:

Светодиодный (LED) источник света используется в проекторах довольно давно и, в основном,  в пико проекторах. LED проекторы недороги, но их проблемой является довольно низкая яркость – обычно в пределах 500 люмен из-за недостаточной яркости зелёного светодиода.

Лазерный источник света, в основном, используется в проекторах для домашнего кинотеатра, так как лазеры дают превосходное качество базовых цветов. Однако, негативно на доступность лазерных проекторов влияет дороговизна зелёного лазера.

Гибридный источник света проектора

Гибридные источники света одновременно используют светодиоды и лазеры. Из-за дороговизны зелёного лазера и недостаточной яркости зелёных светодиодов, для формирования зелёного цвета используется синий лазер, светящий на зелёный люминофор.

На рисунке ниже показана условная схема работы DLP лазер-LED проектора с гибридным источником света, в котором светодиоды создают красное и синее свечение, а синий лазер+люминофор — зелёное. Далее идёт специфика DLP технологии, описанная в соответствующем разделе: на зеркальный DMD чип по очереди попадают синий, зелёный и красный свет, в результате на экране отображается по очереди три компонента изображения.

Итак, у гибридных (laser + LED) проекторов красное свечение создаётся красным светодиодом, зелёное свечение создаётся синим полупроводниковым лазером с люминофором. Синий же цвет может создаваться как синим светодиодом, так и тем же синим лазером, что светит на зелёный люминофор. В этом случае потребуется цветовое колесо для постоянного переключения с синего на зелёный, наподобие того, что используется в классических DLP проекторах:

Итак, гибридные laser-led проекторы находится в поиске баланса между хорошим изображением и невысокой ценой: использование трёх лазеров сделало бы источник света слишком дорогим, а светодиоды не одинаково хорошо способны отображать все цвета.

Гибридная технология и DLP

Такой подход можно теоретически сочетать с любой технологией проектора (на схемах мы показали DLP). В случае с DLP технологией, поочерёдное свечение синего, зелёного и красного компонентов позволяет избавиться от механических движущихся частей в виде цветового колеса, что, по мнению некоторых производителей гибридных источников света, приводит к увеличению надёжности системы. Но, как было показано выше, в некоторых случаях подобие цветового колеса всё-таки используется для разделения синего излучения лазера на зелёный и синий компоненты.

Некоторые производители также заявляют, что гибридная технология источника света лишает DLP основного недостатка технологии – «эффекта радуги». Согласно откликам и обзорам, этого не происходит, да и нет особых причин на это надеяться: всё равно красный, зелёный и синий компоненты проецируются на экран по очереди.

Ресурс работы и энергоэффективность

Ресурс гибридных источников света обычно оценивается производителем в 20000 часов, что в несколько раз больше, чем у ртутных ламп. Это может означать, что за всю жизнь проектора пользователю ни разу не придётся менять источник света, а это – серьёзная экономия, если брать долгосрочный масштаб! С другой стороны, сам гибридный источник света стоит гораздо дороже, чем легко заменяемая лампа и в случае его поломки пользователь не сможет самостоятельно осуществить замену. Ещё одним важным преимуществом (в теории) является то обстоятельство, что гибридный источник света не деградирует по уровню яркости с течением времени, в отличие от ламп. Тем не менее, в отличие от понятных и проверенных ртутных ламп, в данном случае не ясно, насколько быстро деградирует зелёный люминофор. Были также заявления, что гибридные проекторы всё-таки деградируют по яркости.

Производители проекторов на базе традиционных ламп также пытаются, переложив заявленный ресурс в 20000 часов на дни (например, при эксплуатации 8 часов в сутки, 20000/8 = 2500 дней), заявить, что на практике проектор не будет использоваться всё это время по различным причинам, в том числе — поломки других компонентов, либо полного морального устаревания.

Важным фактором у классических ламповых проекторов является высокая температура работы лампы, из-за которой проектору требуется система охлаждения, что  теоретически приводит к более шумной работе (во многих случаях меньшая шумность гибридных проекторов совсем не подтверждается).

Также, ртутная лампа не только требует несколько дополнительных секунд для остановки и запуска с выходом на полную мощность, но и не может быть эффективно отключена во время работы, например при показе тёмных сцен она по-прежнему будет работать на полную мощность, тратя электроэнергию (да, кстати, гибридный источник света в любом режиме работы более энергоэффективен).

И, наконец, не очень популярный в нашей стране аргумент – гибридные источники света не содержат вредных веществ (ртуть), с утилизацией которых в дальнейшем будут проблемы.

Итоги.

Гибридные проекторы активно пропагандируются, как инновационные и обладающие огромными преимуществами. Всё же, на практике приходится по прежнему сравнивать параметры конкретных проекторов между собой, зачастую выясняя, что гибридные проекторы пока не являются чем-то прорывным.

Не следует забывать также, что яркость (белого и цветов) – это зачастую и есть фактор, определяющий качество изображения в помещениях, куда проникает хотя бы немного естественного или искусственного света.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.

Мультимедийные проекторы для дома, школы или офиса.

Зачем нужно покупать проектор?

О проекторах слышали наверно почти все. Мнения о них отличаются. Одни считают, что это непозволительная роскошь, другие – необходимость, третьи думают, что использовать их полагается только в кинотеатрах или дорогих офисах или рекламных кампаниях. Кто же прав и как относиться к приобретению проектора? Первое что нужно для себя усвоить, это то, что уже давно прошла эра дорогих проекторов, когда самый дешёвый проектор стоял несколько тысяч долларов. Сейчас купить проектор для дома можно купить за 1300 гривен и наслаждаться просмотром фильмов тихими вечерами. Средняя цена LED проектора для дома колеблется от 2-х до 5-ти тысяч гривен. Если же Вы ищете проектор для школы или офиса, то Вам больше подойдет ламповый DLP или 3LCD проектор, так как они более яркие и не такие чувствительные к затемнению помещения.

Цена и результат использования проектора

Раньше купить мультимедийный проектор было гораздо проблематичнее, хотя и желающих сделать это было несколько меньше. Теперь же если посмотреть на стоимость LCD телевизора диагональю 42 дюйма и стоимость среднего проектора, то проектор окажется намного дешевле и будет способен с легкостью показать картинку диагональю свыше 100 дюймов. Современные ламповые проекторы способны проектировать изображение даже при включенном свете. Также стоит отметить, что если покупать б/у ламповый проектор, то можно сэкономить до половины стоимости. Также бытует мнение, что лампа в ламповый проектор стоит как сам проектор. Смело можем Вас успокоить. Если Вы покупаете у нас ламповый проектор, то сможете в будущем купить лампу без рыночной наценка (средняя цена лампы составляет около 30у.е.).

Практичность и удобство использования проектора

Если Вы решили купить проектор, прежде всего, стоит подумать о практичности проектора. Если Вы приобрели хороший ламповый проектор с яркостью около 2500 ANSI люмен, то вы смело сможете смотреть его даже при включенном свете, что есть очень удобно и практично. Если Все таки Вы остановили свой выбор на LED (лед) проектор, то можете смело забыть о замене лампы, что есть очень практично и удобно. В заключение можно сказать одно – не нужно боятся проектора, нужно шагать в ногу со временем и быть современным.

Обзор китайского LED проектора Everycom X9 / Обзоры и тесты проекторов / ProjectorWorld.

RU

Китайские проекторы сыскали себе славу благодаря своей доступности — как пройти мимо, когда тебе предлагают развернуть на стену большое изображение, заплатив при этом лишь четверть цены считающегося недорогим домашнего проектора от популярных брендов. Конечно, было бы наивно ожидать от столь недорогих проекторов тех же возможностей и характеристик, а китайские продавцы ну очень не хотят разговаривать на «всеобщем языке», выкладывая очень противоречивую информацию о характеристиках своих моделей. Благодаря ребятам с сайта 2emarket.ru у меня появилась возможность погонять проектор

Everycom X9.

Данная модель позиционируется, как самый простой проектор со стандартными габаритами (не мини-проектор), но со встроенной ОС Android. И я уже вполне готов поделиться своими впечатлениями.

Примечание. Я обнаружил в сети несколько модификаций этого проектора. Вероятно, есть версия без Wi-Fi. У меня в руках та, что с Wi-Fi, а на метке на днище проектора указано обозначение модели: «EC-X9 PLUS (6.0)». Версия Android — 6.0.1.

Внешний осмотр



Действительно, корпус у данной модели — как у офисного проектора. Габариты без ножек и объектива примерно 30 см x 22 см x 12 см (ШxДxВ). Спереди выпирает объектив, поворачивая который мы регулируем фокусировку, зум не регулируется. Объектив закрывается специальной крышкой. Если его полностью ввинтить внутрь, то длина проектора с объективом составит 24 см.

На верхней панели расположена простейшая панель управления, но сразу скажу, что для полноценной работы желательно подключить мышь — полноценно работать в Android с помощью пульта и панели управления невозможно.

Пульт проектора Everycom X9

Если смотреть на проектор сзади, то на левом боку располагаются 2 USB 3.0 разъема, которые как раз позволяют подключить мышь и внешний жесткий диск. А что это у нас ниже? Гнездо для ТВ антенны! Можно поставить на проектор складную антенну и смотреть ТВ за городом! Если честно, я еще не видел проекторов с «рожками». По-моему, это что-то из параллельной реальности.

Перейдем на заднюю панель — тут у нас неплохой набор разъемов: 2 HDMI входа, композитный видеовход RCA, компонентный RCA вход (3x), VGA вход, аудиовходы и выходы RCA (красный, белый).

Обратите внимание на то, что проектор позволяет подключить внешние динамики по BlueTooth.

Сзади по центру находится регулятор оптической (!) трапецеидальной коррекции геометрии по вертикали. Да-да, вертикальный наклон предполагается корректировать оптическим, а не цифровым способом, как у всех остальных проекторов. Соответственно, сам наклон проектора достигается благодаря передней ножке, фиксация которой освобождается нажатием кнопки, после чего ее высота регулируется — как у стандартных офисных проекторов.

На дне имеются прорези для потолочного крепления. Положение проектора настраивается через меню изображения.

В общем, корпус вполне адекватный для недорогого проектора. Набор разъемов и регулировок вполне приличный.

Технология проецирования

На задней панели имеется дверка с фильтром (в виде тонкого слоя паралона).

После первого запуска я не заметил «эффекта радуги», что вселило некоторые подозрения, что это не DLP проектор — даже при резком перемещении взгляда по объективу не было заметно разделения цветов.

В проекторе используется одноматричная LCD технология
(свет проходит через матрицу и, отражаясь от зеркала, выходит в объектив)

В Сети удалось несколько раз обнаружить в одной строке с названием проектора слово «LCD», но точно узнать было негде — пришлось разбирать. Действительно, внутри установлена огромная ЖК матрица размером с добрый смартфон (вспоминаются руководства наподобие «сделай проектор из коробки и смартфона»). Свет проходит через матрицу и отражается от большого зеркала в объектив. Как вы понимаете, это не имеет ничего общего с 3LCD технологией, которая предполагает использование трех высококачественных, устойчивых к повышенной температуре матриц, и разделение света на три потока перед тем, как каждый поток пройдет через свою матрицу.

Здесь же матрица одна. Предположительно, позади нее располагаются красный, зеленый и синий светодиоды, но так далеко закапываться я, если честно, побоялся.

Характеристики

В ходе измерений выяснилось, что яркость устройства составляет 160 люмен. Несмотря на то, что имеется несколько режимов картинки: «Standard» («Обычный»), «Soft» («Мягкий»), «Vivid» («Яркий») и пользовательский, — их отличие заключается только в разных уровнях настроек «Яркость» и «Цветность» (да-да, обычные регулировки у телевизоров). Таким образом, в пользовательском режиме можно безо всяких усилий получить любой режим.

Сразу скажу, что существенное различие между режимами отсутствует. В режиме «Vivid» увеличен параметр «Яркость», что дает приподнятый черный, и это — замена гамма-коррекции (приподнимает уровень черного, чтобы темные участки не выглядели слишком резкими).

Так что я привожу максимальную данные по яркости и контрастности для «Пользовательского» режима. Контрастность (полное Включение/Выключение) составляет 213:1.

Эти цифры уже говорят нам о том, что низкая цена устройства имеет под собой объективные основания. Действительно, мы могли бы ожидать от проектора со светодиодным источником света компромисса: более низкая цена, меньшая яркость, которой при этом достаточно для темноты. Но в данном случае это не так. В очередной раз напомню, что яркость менее 500 люмен в точном режиме цветопередачи вряд ли можно считать удовлетворительным показателем.

Равномерность яркости по 9 точкам составляет 62%, что типично для более дорогих DLP проекторов начального уровня.

Про установку

Проектор стартует и выключается практически мгновенно, сам Android грузится примерно 20 секунд.

У Everycom X9 имеется фиксированный сдвиг изображения вверх (офсет): примерно треть изображения оказывается ниже уровня центра объектива и 2/3 — выше уровня центра объектива. Такая ситуация благоприятна для установки проектора на полку прямо позади зрителя, чтобы свет бил поверх голов. Отношение расстояния до экрана к ширине изображения составляет около 1,53:1, что позволяет отодвинуть проектор достаточно далеко от экрана, чтобы расположить зрителя прямо перед проектором. При этом проекционное отношение не настолько велико, чтобы затруднить установку в средних помещениях. И все же надо помнить, что мы говорим, вероятно, о диагонали 80 дюймов или меньше, а не о 100-130 дюймах. Теоретически, яркость Everycom X9 позволяет смотреть некоторые виды контента, например старое кино, на экране диагональю в 100 дюймов, но я обычно предпочитал не выходить за пределы 80 дюймов.

Достаточно большое проекционное отношение в сочетании с особенностью сдвига изображения делают установку проектора перед зрителями в настольном положении более затруднительной, если вашей целью является эффект широкоформатного кинотеатрального изображения.

Различные положения колесика коррекции трапеции у проектора Everycom X9

При установке проектора на столик вам придется использовать коррекцию трапеции по вертикали, которая, напомню, оптическая, и с ней есть пара проблем. Наименьшая из них состоит в том, что сложно точно нащупать нейтральное положение — я привык к тому, что нейтральное положение цифровой коррекции геометрии у обычных проекторов означает отсутствие потерь четкости изображения, а тут рычажок поворачивается плавно и нет фиксации в нейтральном положении. Во-вторых, происходит размытие нижних и верхних краев изображения, на сей раз оптическое. К примеру, максимально наклонив проектор вверх, удается расположить нижний край изображения на уровне чуть выше центра объектива, но размытие в нижней и верхней частях экрана будет таким, что разрешение проектора в этих зонах не будет соответствовать даже DVD качеству.

Также стоит отметить, что Everycom X9 можно использовать для проецирования на стену небольшого изображения диагональю около 40 дюймов. В этом случае, конечно, претензии к яркости в темноте исчезают. Полагаю, что даже в столь небольшой диагонали есть смысл — в любом случае, привезти на дачу этот легкий проектор (около 2 кг) проще, чем телевизор.

Разрешение

Заявляется разрешение проектора составляет 1280×800 (WXGA). Тем не менее, его матрица в сочетании с оптикой дают странный эффект — если вглядываться, то пиксели не выстраиваются так же ровно, как у обычных проекторов, а дают некоторое смещение, в некоторых комбинациях могут перемешиваться или смазываться.

И все же, в плане четкости это, пожалуй, лучше, чем диагональная DLP матрица, которая ставится на большинство компактных светодиодных проекторов.

В ходе тестирования четкости с помощью изображения-шаблона, выводимого с ПК, могу подтвердить, что разрешение по горизонтали действительно 1280 точек, а вот заявленной точности по вертикали добиться не удается (я не уверен, по какой причине): горизонтальные линии сливаются друг с другом, и наилучший результат получается при отображении разрешения по вертикали в 768 строк, но в этом случае теряется уже четкость по горизонтали. Я не знаю, почему так происходит, но такова была моя ситуация.

В итоге приходится предостерегать потенциального покупателя: проектор не гарантирует точность уровня HD Ready по ряду вышеперечисленных причин, хотя приближается к нему (правда, как и большинство LED моделей с диагональными DLP матрицами).

Ощущения от просмотра и цветопередача

Понимая, что возможность развернуть изображение на большой экран за эти деньги — это уже хорошо, можно смело начать критиковать цветопередачу. Итак, найдутся ли в зале те, кто хотел бы защищать этот проектор и его цветопередачу?

Постойте, куда же вы все?..

Итак, при развертывании изображения на экран диагональю более 60 дюймов, приходится вспоминать старые-добрые времена, когда о цветопередаче разговор еще не шел вообще. Перед нами, определенно, цветной проектор, но цвета очень неточные, и это заметит любой неподготовленный человек безо всякого сравнения с эталонами.

Дело в том, что даже офисные проекторы, которые я привычно отношу к бюджетной ценовой группе, если они произведены известными брендами, стремятся к sRGB цвету. Я могу их критиковать за те или иные неточности, но обычно в самом точном режиме проецирования («Фильм», «Театр», «sRGB»), определить неточность цветов может не каждый зритель, если только не сравнит изображение с эталоном.

Из недостатков изображения прежде всего стоит отметить проблемы с цветовыми оттенками и неточную настройку гаммы

Точности цветов у Everycom X9 нет, и ее просто не предполагалось. Охват цветов маленький — цвета ненасыщенные И неяркие. Оттенки кожи красные (и это очень плохо). Оттенок изображения голубой (прямо сильно голубой), имеется регулировка баланса белого, но она не позволяет добиться заметного улучшения и тем более не сведет баланс белого в нейтральный.  Темные участки изображения слишком темны и хоть как-то восстанавливаются лишь увеличением настройки «Яркость», что полезно только в слегка освещенном помещении, поскольку это ухудшает черный. Другими словами, с гамма-коррекцией тоже проблема.

У проектора явные проблемы с провалами теней —
приходится выкручивать настройку «Яркость»

И все же, смотреть можно, получив что-то вроде «эффекта начала 90-х» или «эффекта VHS». При этом разрешение будет адекватно для соответствующего контента качества уровня DVD и 720p.

Конечно, смотреть надо в темноте. На экране диагональю 40 дюймов проблема яркости во многом решается. На диагонали около 80 дюймов кино все равно можно смотреть, хотя оно и блеклое. Кстати говоря, по Интернет можно лазить даже при небольшой засветке, если диагональ 60 дюймов и менее.

Рассмотрим пару конкретных примеров претензий к качеству изображения. Если взять фильм «Интерстеллар», то в первую очередь бросаются в глаза проблемы с гаммой и красные оттенки кожи. Под проблемой с гаммой я имею в виду то, что цветовые переходы резкие и неестественные.

Цветовой охват проектора Everycom X9 в режиме Standard

Диснеевский «Аладдин» теряет цвета, что его сильно старит, но зато он сохраняет неплохую четкость — смотреть можно.

Многие старые фильмы смотрятся нормально (как в советском кинотеатре), даже если увеличить диагональ до 100 дюймов. При просмотре аниме создается эффект 90-х. Степень ущерба цветопередаче может быть различной в зависимости от типа сцены или от цветовой палитры всего произведения. Где-то ущерб выглядит, как особый эффект, а где-то он очень разрушителен. В любом случае, даже к стандарту Full HD (включая цветовую палитру) данный проектор не стремится, и это надо учитывать.

Кстати, у Everycom X9 имеется встроенный динамик, о котором я не скажу ничего хорошего — просто слабый встроенный динамик, который выручит в ситуации, когда нет возможности таскать с собой внешние колонки. При воспроизведении с Android выручает подключение внешних колонок по Bluetooth,

Android

Как я отмечал выше, в качестве источника сигнала может использоваться ОС Android 6.0.1. Наиболее полезная возможность в этом случае — это, безусловно, просмотр кино с внешних USB носителей. Но стоит учесть, что большинство контента в разрешении Full HD подтормаживает, поэтому лучше работать с контентом в разрешении 720p и DVD, с которыми у меня проблем не было. У проектора также имеется 3,8 Гб свободной встроенной памяти, куда можно что-нибудь записать.

Поскольку данная модель (или данная версия модели Everycom X9) оборудована встроенным модулем Wi-Fi, мы можем подключить проектор к Интернет. Увы, Youtube подтормаживает. Соответственно, остается пользоваться приложениями и играми, которые можно поставить с Google Play или через установщик .apk файлов. Безусловно, запустится на данном устройстве далеко не все, но это — уже поле для экспериментов самого пользователя. Если честно, я поставил себе браузер Chrome и этим ограничился.

Стартовый экран довольно удобный. По крайней мере, там есть три большие кнопки — «My Apps» («Мои Приложения»), «Настройки» и «Local» (там лежат проводник, MediaPlayer и Галерея). У меня был заблаговременно установленный BSPlayer (который совместим с большим числом форматов, чем второй стандартный проигрыватель), поэтому я искал файлы для воспроизведения через проводник.

Отмечу, что после перезапуска проектора, воспроизводящего фильм, у меня два раза случались зависания операционной системы, которые лечились выключением и включением проектора с помощью кнопки питания.

Изначально язык интерфейса и раскладка клавиатуры английские, но поменять это не составило труда.

Заключение

Если вы интересовались, до какой степени можно удешевить проектор, то Everycom X9 будет ярким примером такого устройства. Безусловными ключевыми достоинствами данной модели являются:

• наличие встроенной ОС Android с возможностью подключения внешних носителей,
• поддержка Wi-Fi,
• возможность развернуть изображение диагональю 80 дюймов,
• поддержка BlueTooth для подклчения колонок или наушников
• и, безусловно, цена!

К ключевым недостатком проектора отнесу:

• плохое качество цветопередачи,
• очень низкую яркость,
• слабую четкость изображения для данного заявленного разрешения,
• низкую мощность встроенного процессора

Стоит ли покупать данное устройство? Скажу так: если вы ищете проектор за эти деньги, то это адекватный проектор за эти деньги. Однако, не рассчитывайте получить от него характеристик более дорогого брендового устройства.

Благодарю магазин 2emarket.ru за предоставленный на тестирование образец.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.

в наличие, очень низкая цена, гарантия, выставочный зал.

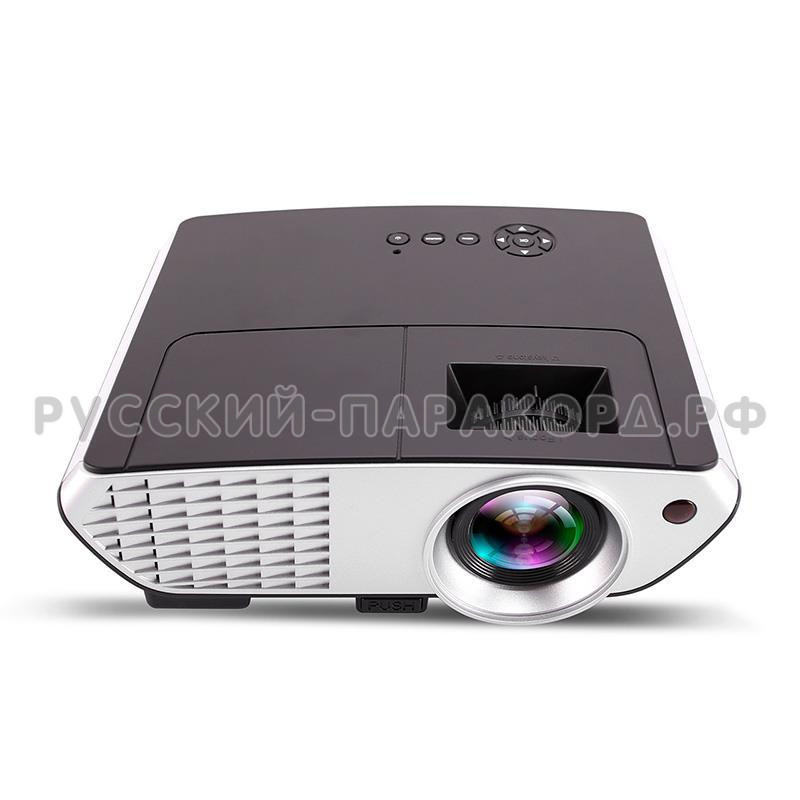

LED проектор мультимедийный YG-600

Яркость 3200 Люмен. Отлично видно изображение, видео или текст в дневное время или при ламповом освещении. В сумерках получаемая картинка сочная, насыщенная цветами и очень яркая. Не нужно «жмуриться» глазами, чтобы разглядеть изображение, как в недорогих проекторах. При темноте видно очень и очень здорово, как на современном LCD телевизоре.

Размер проекции от 44 до 200 дюймов (от 112 до 508 см). Мы тестировали проектор YG-600 на стене высотой 2,7 метра и длиной 3 метра. Находился проектор на расстоянии 3 метра от стены. Наше изображение занимало практически всю стену, оставалось только чуть-чуть пространства по бокам. При этом качество оставалось стабильно высоким, как при малой проекции, так и при максимальной.

Контрастность изображения 3000:1.

Регулировка фокуса ручная. Можно очень точно настроить фокусировку, чтобы изображение не было размытым.

Качество сборки на отменном уровне, срок службы ламп более 30 000 часов (это 10 лет работы!), даже по истечении этого срока лампа не ломается, а просто светит тусклее. Достойное качество. Компания TOP KING специализируется на цифровой технике, в её штате более 200 сотрудников, 15 профессиональных инженеров, собственный контроль качества. Её продукция — это высокотехнологичные товары: Android приставки, проекторы, умные клавиатуры. Предприятие дорожит своей репутацией и работает в основном на экспорт.

Подлючается любая флешка, внешний жесткий диск, SD карточка. Поддерживаются все современные форматы аудио, видео, текста. То есть «прочитается» любая инфомация записанная на ваш диск или флешку. Через HDMI кабель можно вывести изображение с ноутбука, игровой приставки или чего-либо еще, где есть HDMI выход.

Подходит для домашнего пользования (фильмы, игры на PS или Xbox), для классов и учебных заведениях (школа, ВУЗ), для бизнеса (проведение презентаций), для ресторованов и кафе (трансляция спортивных событий). Сфера применения не ограничивается только этим. Проектор подойдет практически всем, решив большинство поставленных задач.

В проектор встроены 2 динамика мощностью по 3 Ватта каждый. Для просмотра фильмом звук хороший. Для меломанов всегда можно подключить через разъем колонки или наушники.

Разрешение матрицы физическое: 1280х768

Разрешение матрицы поддерживаемое: До 1920×1080

Яркость: (Лм)3200

Диагональ изображения: 44-200 дюймов

Срок службы лампы: 50 000 часов

Контрастность: 3000 : 1

Поддержка форматов: 16:9, 4:3

Дополнительные возможности: Встроенный динамик

Интерфейсы и видеосигналы: HDMI, VGA, USB, AV, Разъем 3,5 мм, Кардридер

Комплектация: Проектор, Пульт ДУ, Кабель аудио-видео, Руководство пользователя

Размер: 311 × 240 × 118 мм

Вес продукта: 2.5 кг

Производитель: Yoga

Модель: YG-600

Подкатегория: Проекторы

Устройство проектора LCD, DLP, CRT, D-ILA.

Что такое проектор?

Проектор это устройство, подключаемое к компьютеру или ноутбуку, планшету ,видеокамере и т.д. для получения изображения на проекционном экране.
Для работы проектора не требуется каких-либо специальных программ. Работа с проектором подобна работе с компьютерным или видео монитором. На пульте дистанционного управления проектором имеются регулировки яркости и контрастности изображения.

 Проекторы для офисных презентаций не нуждаются в сложной и частой регулировке. Такие проекторы можно включать и работать с ними, не читая инструкции. Внутри корпуса проектора находится источник света лампа или лазерный светодиод и  преобразователь входного сигнала в изображение.  Как правило, проектор имеет вход для подключения сигнала от компьютера и один или два входа для коммутации сигналов видео. В проекторах имеются также аудио входы для воспроизведения звука на встроенные динамики. Проекторы мультисистемны и работают со всеми стандартами видео ( PAL / SECAM / NTSC ). Это значит, что вы можете воспроизводить любую телевизионную программу и записи с видеокассет и лазерных дисков.

Яркость и графическое разрешение изображения- это самые важные свойства проекторов для презентаций. Говоря о яркости проекторов, мы будем подразумевать световой поток проектора, то есть количество света, излучаемое проектором. Световой поток не зависит ни от размера экрана, ни от расстояния от объектива проектора до плоскости экрана и измеряется в ANSI люменах. Световой поток современных офисных проекторов превышает 1000 ANSI-люменов, что позволяет проводить презентации при обычном искусственном свете.

Для воспроизведения видео рекомендуется использовать проекторы с графическим разрешением не менее 800х600 точек SVGA. Для качественного воспроизведения компьютерного изображения с мелкими деталями выбирайте проектор с графическим разрешением не менее 1024х768 точек XGA. Для компьютерных приложений с повышенными требованиями по контрастности и графическому разрешению изображения применяйте проекторы с графическим разрешением 1400х1050 точек SXGA +.

Оптическая схема проекторов со стандартными объективами устроена так, что нижний край изображения оказывается на уровне объектива проектора. В большинстве моделей проекторов предусмотрена возможность коррекции вертикальных трапециевидных искажений, возникающих при расположении проектора значительно выше или ниже нормального рабочего положения. Проекторы формируют изображение заданного размера. При использовании стандартных объективов с коэффициентом 2:1 расстояние от объектива проектора до плоскости экрана совпадает с удвоенной шириной экрана. Длина штатного компьютерного кабеля обычно не превышает 3 м , чего вполне достаточно работы в офисе. При необходимости допускается использование компьютерных кабелей длиной до 15 м. Длина штатного видео кабеля также не велика, однако при необходимости для передачи сигнала видео можно использовать профессиональные видео кабели длиной до 100 м .

В качестве источника света в проекторах используются надежные металлогалоидные или металлогалогеновые  лампы со сроком службы не менее 2000 часов. Все эти лампы по сути являются ртутными лампами в которые добавлены соли йода и брома. Эти лампы очень мощные и поставляются в специальном ламповом модуле, который включает лампу, отражатель и собственно сам модуль с контактами и направляющими для установки в определенный проектор. При выходе из строя лампы проектора  меняется весь ламповый модуль в сборе. Срок службы лампы значительно сокращается при нарушении  условий охлаждения и вентиляции, поэтому правильно выключайте проектор и следите за чистотой воздушных фильтров.

При использовании проектора в режиме офисной эксплуатации по 2 часа в сутки ежедневно, включая выходные и праздничные дни, одной лампы хватит на срок не менее, чем на два с половиной года.

Мультимедийные проекторы: базовые технологии

Среди разработанных на сегодняшний день технологий выдачи изображения на проекционный экран можно выделить четыре основные, получившие наиболее широкое применение в коммерческих продуктах ведущих производителей и различающиеся в первую очередь типом элемента, используемого для формирования изображения:

В каждом случае свойства формирователя определяют основные достоинства и недостатки технологии, а, следовательно, и область применения созданных на ее основе проекционных аппаратов.

CRT-технология.



Мультимедийные проекторы на базе электронно-лучевых трубок (CRT) выпускаются в течение уже нескольких десятилетий. Но, несмотря на появление более современных технологий, по качеству воспроизведения изображения (разрешение, четкость, точность цветопередачи), уровню акустического шума (менее 20 дБ) и длительности непрерывной работы (10 000 часов и более) они до сих пор не имеют себе равных. Ни одна другая технология пока не обеспечивает столь же глубокий уровень черного и столь же широкий динамический диапазон яркости изображения, благодаря которым CRT-проекторы позволяют различать детали даже при демонстрации затемненных сцен. Физические характеристики флюоресцирующего покрытия экрана трубки (см. Устройство CRT-проектора) исключают потерю информации при воспроизведении видеосигналов разных стандартов (NTSC, PAL, HDTV, SVGA, XGA и т. д.), а сходство технологии производства используемых в проекторах трубок с телевизионными обеспечивает точность передачи цветов без применения алгоритмов гамма-коррекции.



Обладая несомненными достоинствами, особенно при демонстрации видео, CRT-проекторы имеют и ряд существенных недостатков, ограничивающих сферу их применения. При значительных габаритах и массе в несколько десятков килограмм они проигрывают современным портативным мультимедиа-проекторам в яркости. При характерном для них световом потоке в пределах от 100 до 300 ANSI-лм просмотр программ возможен лишь в отсутствие внешнего освещения. Для достижения наилучшего качества изображения при инсталляции CRT-проектора нужно выполнить множество тонких настроек (сведение лучей, баланс белого и т. д.), что требует привлечения квалифицированного персонала. Между тем, после перемещения аппарата на новое место, замены вышедшего из строя компонента или естественного ухода параметров с течением времени все процедуры необходимо повторить заново. Таким образом, к достаточно высокой цене самого устройства могут добавиться значительные эксплуатационные расходы.



Устройство CRT проектора

Наиболее совершенные CRT-проекторы строятся на трех электронно-лучевых трубках с размером экрана от 7 до 9 дюймов по диагонали. Каждая трубка воспроизводит один из базовых цветов пространства RGB — красный, зеленый или синий.

Выделенные из входного сигнала цветовые составляющие управляют работой модуляторов соответствующих трубок, меняя интенсивность электронного луча, который под воздействием магнитного поля отклоняющей системы сканирует внутреннюю поверхность экрана трубки с фосфорным покрытием. Таким образом на экране трубки формируется изображение одного цвета. С помощью линзы оно проецируется на внешний экран, где смешивается с проекциями от двух других трубок для получения полноцветной картинки.

Преимущества CRT:

• Высокое качество изображения
• Большая длительность непрерывной работы
• Глубокий уровень черного (контрастность)
• Практически неограниченное разрешение
• Низкий уровень шума, достаточность пассивного охлаждения
• Испытанная временем технология (более полувека)

Недостатки CRT:

• Низкий уровень яркости
• Необходима периодическая  калибровка
• Нечеткая геометрия
• Не рекомендуется для статических изображений

LCD-технология



В мультимедийных проекторах, выполненных по технологии LCD (Liquid Crystal Display), функции формирователя изображения выполняет LCD-матрица просветного типа. По принципу действия такие аппараты напоминают обычные диапроекторы (см. Устройство LCD-проектора) с той разницей, что проецируемое на внешний экран изображение формируется при прохождении излучаемого лампой светового потока не через слайд, а через жидкокристаллическую панель, состоящую из множества электрически управляемых элементов — пикселов. В зависимости от величины приложенного к каждому такому элементу переменного напряжения меняется его прозрачность, а, следовательно, и уровень освещенности участка экрана, на который проецируется данный пиксел.

LCD-технология позволила существенно удешевить проекционные аппараты, уменьшить их габариты и одновременно увеличить излучаемый ими световой поток (в наиболее мощных моделях он достигает и 10000 ANSI-лм). Она естественным образом адаптирована к воспроизведению видеосигналов от компьютерных источников, а также сохраненных в цифровом формате видеофайлов. LCD-проекторы просты в обращении и настройке и сохраняют свои параметры после транспортировки. Именно поэтому они широко применяются в бизнес-сфере для проведения презентаций и демонстрации шоу-программ.

Вместе с тем, из-за ограниченности собственного оптического разрешения, определяемого числом пикселов в жидкокристаллической матрице формирователя изображения, LCD-проекторы воспроизводят без искажения сигналы только одного, как правило, компьютерного стандарта SVGA, XGA и т. д. Для воспроизведения сигналов иных стандартов, в том числе телевизионных, применяются специальные алгоритмы преобразования графической информации к естественному для данного проектора цифровому формату. Наличие непрозрачных промежутков между отдельными пикселами в жидкокристаллических матрицах приводит к появлению на экране сетки, различимой с близкого расстояния. С переходом на полисиликоновые матрицы с более плотной структурой пикселов и разрешением XGA и выше этот недостаток становится практически незаметным, а постоянное совершенствование алгоритмов формирования цветного изображения значительно улучшает его качество по сравнению с моделями более ранней разработки.

Устройство LCD проектора

Принцип работы жидкокристаллических матриц, используемых в LCD-проекторах в качестве формирователей изображения, основывается на свойстве молекул жидкокристаллического вещества менять пространственную ориентацию под воздействием электрического поля и оказывать поляризующий эффект на световые лучи. В многослойной структуре матрицы, представляющей собой прямоугольный массив множества отдельно управляемых элементов (пикселов), слой жидких кристаллов помещается между стеклянными пластинами, на поверхности которых нанесены бороздки. Благодаря им, во всех элементах матрицы удается сориентировать молекулы идентичным образом, причем, вследствие взаимно перпендикулярного расположения бороздок двух пластин, ориентация молекул меняется по мере удаления от одной из них и приближения к другой на 90 градусов.

Пропущенный через такой слой жидкокристаллического вещества поляризованный свет (см. рис.) также меняет плоскость поляризации на 90 градусов. Поэтому структура, в которую добавлены входной и выходной поляризационные фильтры с взаимно перпендикулярными осями поляризации (a и b ), оказывается прозрачной для внешнего светового потока, частично ослабевающего при прохождении входного поляризатора.

Находясь под воздействием электрического поля, молекулы жидкокристаллического слоя меняют свою ориентацию, и угол поворота плоскости поляризации светового потока заметно уменьшается. В этом случае большая часть светового потока поглощается выходным поляризатором. Таким образом, управляя уровнем электрического поля, можно менять прозрачность элементов матрицы.

В LCD-панелях с активной адресацией пикселов, выполненных с применением подложек из аморфного кремния, каждый элемент работает под управлением отдельного тонкопленочного транзистора (TFT — Thin Film Transistor).

Сам транзистор и соединительные проводники, занимая значительную часть поверхности матрицы, снижают ее световую эффективность, препятствуя увеличению разрешения, определяемого числом пикселей.

Переход на полисиликоновую технологию (p-Si), широко применяемую в современных LCD-проекторах, позволил перенести элементы схемы управления в слой поликристаллического кремния и заметно уменьшить размеры проводников и управляющих транзисторов. Тем самым, удалось повысить световую эффективность матриц и обеспечить условия для увеличения их разрешения. Дополнительный выигрыш по световому потоку в некоторых LCD-матрицах обеспечивает микролинзовый растр — каждый элемент матрицы снабжается собственной микролинзой, направляющей световой поток через прозрачную область. Подобные матрицы сегодня применяются во многих LCD-проекторах.

Современные LCD-проекторы выполняются на базе трех полисиликоновых жидкокристаллических матриц, размером, в основном, от 0.7 до 1.8 дюймов по диагонали. Структурная схема такого проектора представлена на рисунке.

Световое излучение лампы с помощью конденсора преобразуется в равномерный световой поток, из которого дихроичные зеркала-фильтры выделяют три цветовые составляющие (красную, синюю и зеленую) и направляют их на соответствующие LCD-матрицы. Сформированные ими цветные изображения объединяются в цветосмесительном призматическом блоке в одно полноцветное, которое затем через объектив проецируется на внешний экран.

Оптический тракт LCD проектора

Обьектив с блоком ЖК матриц. К каждой матрице идет контактный шлейф.

Преимущества LCD	Недостатки LCD
Малый вес Стоимость Прекрасно подходит для презентаций Высокая яркость Идеальная геометрия  Легкая настройка и использование  Подходит для очень больших экранов	Необратимая деградация (старение) LCD матрицы через 3-4 года эксплуатации Невысокий уровень черного «Мертвые» пиксели Обязательное активное охлаждение, более высокий уровень шума Высокая стоимость лампы

 D-ILA-технология



Относительно недавно разработанная компанией Huges-JVC технология D-ILA(Direct Drive Image Light Amplifier) фактически является первым коммерческим воплощением так называемой технологии LCOS, представляющей, по мнению большинства экспертов, одно из наиболее перспективных направлений в области создания проекционного оборудования. Подобно LCD-технологии она базируется на свойствах жидких кристаллов, однако, вместо обычных просветных матриц на основе аморфного или поликристаллического кремния, предполагает использование в качестве формирователей изображения приборов отражающего типа (см. Устройство D-ILA-проекторов). В матрице D-ILA светомодулирующий жидкокристаллический слой располагается поверх подложки из монокристаллического кремния, на которой фотолитографическим способом сформированы управляющие пикселами электроды, одновременно выполняющие функции отражающих элементов. Почти вся схема управления матрицей размещается непосредственно в подложке, что обеспечивает данной технологии ряд существенных преимуществ по сравнению с LCD-панелями. Матрицы D-ILA проще в изготовлении и при меньших размерах могут иметь существенно более высокое разрешение. Эффективность использования площади кристалла в них достигает 93%, что практически исключает проявление сеточной структуры на экране.



Большинство выпущенных к настоящему времени D-ILA-проекторов базируются на матрицах с разрешением SXGA (1365х1024 пикселей) и, обладая световым потоком в пределах от 1000 до 7000 ANSI Люмен, характеризуются сравнительно большой массой и высокой ценой. Кроме того, существуют и матрицы повышенного разрешения QXGA (2048х1536 пикселов) размером 1.3 дюйма по диагонали. Последние обеспечивают полноценное (без использования алгоритмов сжатия) воспроизведение видеосигналов стандарта HDTV (1080i).

Устройство D-ILA проекторов

В D-ILA проекторах функции формирователей изображения выполняют жидкокристаллические матрицы отражающего типа, характеризующиеся высоким разрешением и световой отдачей.

Структура матрицы D-ILA

Матрица D-ILA представляет собой многослойную структуру, размещенную на подложке из монокристаллического кремния. Все компоненты схемы управления выполнены по комплиментарной технологии CMOS и располагаются за светомодулирующим слоем жидких кристаллов. Это позволяет существенно увеличить плотность размещения пикселов, размеры которых могут составлять всего несколько микрон, и обеспечить высокую эффективность использования площади кристалла (достигнутый уровень — 93%).

Преимуществом технологии является также возможность формирования светомодулирующего слоя и схемы управления в ходе единого технологического процесса.  Отражающие свойства матрицы определяются состоянием слоя жидких кристаллов, меняющегося под воздействием переменного электрического напряжения, которое формируется между отражающими пиксельными электродами и общим для всех пикселей прозрачным электродом.
D-ILA матрицы выдерживают существенное повышение температуры, что позволяет применять в проекторах, выполненных на их основе, мощные источники света.

Оптическая схема проектора D-ILA

Проекторы D-ILA строятся по трехматричной схеме (каждая матрица формирует изображение одного из базовых цветов RGB-пространства) и демонстрируют великолепное изображение, на котором практически незаметна пиксельная структура. Они с равным успехом могут быть применены для воспроизведения компьютерных и видеосигналов, однако в силу новизны технологии спектр выпускаемых на сегодняшний день устройств относительно невелик

Преимущества D-ILA	Недостатки D-ILA
Малый вес Прекрасно подходят для презентаций  Высокая яркость Идеальная геометрия Подходит для очень больших экранов	Нет данных о долговечности матриц Высокая стоимость лампы «Битые» пиксел

DLP-технология



Лежащая в основе любого DLP-проектора технология цифровой обработки света (DLP) базируется на разработках корпорации Texas Instruments, создавшей новый тип формирователя изображения — цифровое микрозеркальное устройство DMD (Digital Micromirror Device). DMD-формирователь представляет собой кремниевую пластину, на поверхности которой размещены сотни тысяч управляемых микрозеркал. Главное его преимущество по сравнению с формирователями иного типа заключается в высокой световой эффективности, обусловленной двумя факторами: более эффективным использованием рабочей поверхности формирователя (коэффициент использования — до 90%) и меньшим поглощением световой энергии работающими "на отражение" микрозеркалами, которые к тому же не требуют применения поляризаторов. В силу этих причин, а также относительно простого решения проблемы отвода тепла, DLP-технология позволяет создавать как мощные проекционные аппараты с большим световым потоком (в настоящее время достигнут уровень 18000 ANSI-лм), так и сверхминиатюрные проекторы (ультрапортативные, микропортативные) для мобильных пользователей. Именно в этих классах продуктов DLP-технология сегодня доминирует.



Современные DLP-проекторы строятся по схеме с одним, двумя и тремя DMD-кристаллами (см. Устройство DLP-проектора). Как и LCD-аппараты, они характеризуются собственным оптическим разрешением, определяемым числом микрозеркал в DMD-матрице, и наилучшим образом приспособлены для воспроизведения графической и видеоинформации, хранящейся в цифровом формате (компьютерные файлы, изображения).

         Используемый в них принцип формирования полутонов (а также полноцветного изображения в устройствах с одной DMD-матрицей) основывается на свойстве человеческого глаза усреднять визуальную информацию за короткий промежуток времени и требует применения сложных алгоритмов пересчета входных данных в управляющие микрозеркалами ШИМ-последовательности (сигналы с широтно-импульсной модуляцией). Качество алгоритмов во многом определяет достигаемую точность цветопередачи.

Устройство DLP- проектора

DMD-кристалл, по сути, представляет собой полупроводниковую микросхему статической оперативной памяти (SRAM), каждая ячейка которой, а точнее ее содержимое, определяет положение одного из множества (от нескольких сотен тысяч до миллиона и более) размещенных на поверхности подложки микрозеркал с размерами 16х16 мк.

Как и управляющая ячейка памяти, микрозеркало имеет два состояния, отличающиеся направлением поворота зеркальной плоскости вокруг оси, проходящей по диагонали зеркала. В каждом состоянии угол между плоскостью зеркала и поверхностью микросхемы составляет 10 градусов. Таким образом, принципиальной особенностью любого DMD кристалла является наличие в его структуре подвижных механических элементов.
В DLP проекторах DMD кристалл выполняет функции формирователя изображения. В зависимости от положения микрозеркала отраженный им световой поток направляется либо в объектив тогда на экране формируется светлое пятно, либо в светопоглотитель тогда соответствующий участок экрана остается затемненным.

Принцип формирования изображения с помощью DMD-матрицы (Digital Micromirror Device)

Для воспроизведения полутонов применяется метод широтно-импульсной модуляции (ШИМ) сигналов, управляющих переключением зеркал. Чем больше времени в течение усредняемого глазом интервала в 1/60 секунды микрозеркало проводит в состоянии «включено», тем ярче пиксел на экране.

Пример формирования участка изображения LCD и DLP матрицами Современные DLP-проекторы строятся по схеме с одним, двумя и тремя DMD-матрицами.

Оптическая схема одноматричного DLP-проектора

В одноматричном DLP-проекторе световой поток лампы пропускается через вращающийся фильтр с тремя секторами, окрашенными в цвета составляющих пространства RGB (в современных моделях к трем цветным секторам добавлен четвертый — прозрачный, что позволяет увеличить световой поток мультимедийного проектора при демонстрации изображений с преобладающим светлым фоном).
В зависимости от угла поворота фильтра (а, следовательно, и цвета падающего светового потока) DMD-кристалл формирует на экране синюю, красную или зеленую картинки, которые последовательно сменяют одна другую за короткий интервал времени. Усредняя отражаемый экраном световой поток, человеческий глаз воспринимает изображение как полноцветное. По схеме с одним DMD-кристаллом в настоящее время строятся наиболее миниатюрные DLP-проекторы. Они применяются для проведения мобильных бизнес-презентаций, а также для демонстрации цветного видео. Следует, однако, учитывать, что в последнем случае световой поток проектора с четырех секторным цветным фильтром оказывается ниже указанного в техническом паспорте, т. к. в этом режиме прозрачный сектор не работает, и эффективность использования светового потока лампы снижается.

Оптическая схема двухматричного DLP-проектора

В двухматричных DLP-проекторах вращающийся цветной фильтр имеет два сектора пурпурного (смесь красного с синим) и желтого (смесь красного и зеленого) цветов. Дихроичные призмы разделяют световой поток на составляющие, при этом поток красного цвета в каждом случае направляется на одну из DMD-матриц. На вторую в зависимости от положения фильтра направляется поток либо синего, либо зеленого цвета. Таким образом, двухматричные проекторы, в отличие от одноматричных, проецируют на экран картинку красного цвета постоянно, что позволяет компенсировать недостаточную интенсивность красной части спектра излучения некоторых ламп.



Оптическая схема трехматричного DLP-проектора

В трехматричных DLP-проекторах световой поток лампы с помощью дихроичных призм расщепляется на три составляющих (RGB), каждая из которых направляется на свою DMD-матрицу, формирующую картинку одного цвета. Объектив аппарата проецирует на экран одновременно три цветных картинки, формируя таким образом полноцветное изображение.
Благодаря высокой эффективности использования светового излучения лампы, трехматричные DLP-проекторы, как правило, характеризуются повышенным световым потоком, достигающим у наиболее мощных аппаратов 18000 ANSI-лм.

Преимущества DLP	Недостатки DLP
Долговечность матрицы Малый вес Высокая яркость Идеальная геометрия Меньшие затраты на охлаждение Меньший уровень шума Подходит для очень больших экранов	Высокая стоимость лампы «Битые» пикселы Заметна радуга на изображении если 1 чиповый DLP

Новые направления

Лазерные проекторы

В некоторой степени наследником электронно-лучевых трубок являются лазерные проекторы, в которых изображение формируется за счет излучения трех (иногда больше) лазеров. Наследниками – потому, что матрица лазеров формирует три луча тех же цветов, которые потом смешиваются и изображение создается очень сложной системой фокусировки и развертки, в которой находится специальная система зеркал. По своей сути, формирование изображения таким проектором подобно картинке на экране ЭЛТ телевизора — лазерный луч «обегает» проекционный экран сверху вниз до 50 раз в секунду, и глаз человека воспринимает получившуюся картину как единое целое.

В некоторой степени наследником электронно-лучевых трубок являются лазерные проекторы, в которых изображение формируется за счет излучения трех (иногда больше) лазеров. Наследниками – потому, что матрица лазеров формирует три луча тех же цветов, которые потом смешиваются и изображение создается очень сложной системой фокусировки и развертки, в которой находится специальная система зеркал. По своей сути, формирование изображения таким проектором подобно картинке на экране ЭЛТ телевизора — лазерный луч «обегает» проекционный экран сверху вниз до 50 раз в секунду, и глаз человека воспринимает получившуюся картину как единое целое.

Излучающая головка лазерного проектора в разобранном состоянии

Реалистичное изображение формируется при этом практически на любой, в том числе и неровной, поверхности, а его характеристики достаточно высоки. С 2000 года, когда началось серийное производство таких проекторов, они стали выдавать более качественную картинку, но все еще остаются проблемы с цветопередачей, хотя изображение и обладает впечатляющими показателями контраста и яркости. Такие проекторы пока остаются в большей степени дорогими профессиональными инструментами – они излишне велики и потребляют много энергии. Однако они имеют конструкцию, позволяющую разделить излучающую батарею лазеров с большим тепловыделением и проецирующую часть. Также время жизни лазера заметно превосходит срок службы лампы традиционных проекторов, а энергии при сопоставимых параметрах яркости, расходуется также меньше.

Ну и самым главным параметром лазерных проекторов является их способность создавать изображения на огромных диагоналях – размеры экранов могут быть до нескольких десятков метров.

Синхронный перевод

  Конференц-система   Аренда проектора   Аренда радиомикрофона   Аренда кликера   Аренда видеокамеры

Ice Projection — это больше, чем игра

Потрясающие ледяные выступы гарантированно приведут фанатов в безумство на матчах NHL *. Мы поговорили с Dangers Inc, канадскими маэстро картографирования, у которых за плечами более 500 представлений о проекции льда, об их подходе, технологиях и проблемах проектирования на льду.

* Национальную хоккейную лигу обычно называют высшей профессиональной хоккейной лигой в мире. Она была образована в 1917 году. В лиге участвуют 7 команд из Канады и 24 (скоро 25) из США.

• Почему ледяная проекция?
• Что делает лед таким особенным, как средний?
• Что важно учитывать при работе на арене и со льдом?
• Какое мероприятие было для вас самым сложным (и веселым)?
• Когда в творческий процесс вносится ОПАСНОСТЬ?
• Где мы можем увидеть ваши прогнозы в плей-офф НХЛ 2019 года?

Почему ледяная проекция?

Все началось примерно в 2002 году в Монреале, где находится штаб-квартира Dangers Inc., с возможностью попробовать выступить на льду для местной команды Национальной хоккейной лиги, Montreal Canadiens.Сначала это были очень большие и очень яркие слайд-проекторы: проекторы ETC PIGI имели систему прокрутки, которая создавала не только отдельные изображения, но и движущиеся. Через неделю после нашего первоначального предложения нам позвонили из Detroit Red Wings, и через несколько дней мы были в Детройте. Качество нашей работы быстро стало известно, и еще несколько команд НХЛ обратились к нам за помощью в течение очень короткого периода времени. В 2008 году после тщательных исследований мы перешли на цифровую видеопроекцию.

Конечно, сегодня, когда наши проекторы PIGI все еще очень активны (в прошлом месяце в музее Гуггенхайма в Испании с известным визуальным художником Дженни Хольцер), видеопроекция стала нормой в НХЛ, и Dataton WATCHOUT стал предпочтительным инструментом, когда он приходилось использовать наши системы для всех наших предигровых презентаций НХЛ. От перехода на видео DANGERS извлекли выгоду из того, что один из лучших создателей контента в этой области, г-н Люк Лаверн, работает с нами с тех пор.Его «магия» включает высоко оцененные и непревзойденные предложения по 3D-картированию… огромный плюс для нашей фирмы.

Что делает лед таким особенным в качестве медиума?

Ice — великолепная поверхность для работы с проекциями. Он прекрасно отражает свет и изображения. Ледяные поверхности Северной Америки имеют размеры 200 на 85 дюймов (60,96 на 25,9 м), много холста для работы и достаточно деталей на его поверхности, чтобы создать невероятные 3D-эффекты. Маркировка игр, обозначения команд и даже логотипы спонсоров — все это способствует созданию иллюзий, которые завораживают аудиторию и вызывают большое количество просмотров в социальных сетях.

Многие, если не большинство, арен НХЛ сегодня также имеют гораздо больший контроль не только над освещением ледовой поверхности, но и над общим освещением благодаря системам жалюзи и, в последнее время, светодиодной технологии. Превосходные, более мощные звуковые системы, театральное интеллектуальное освещение, более крупное и четкое табло, светодиодные ленты и, конечно же, Ice Projection теперь играют большую роль в улучшении впечатлений фанатов. Зрители не только могут увидеть хоккейный матч, но и запутанные и увлекательные предигровые шоу теперь являются стандартными аренами Национальной хоккейной лиги.Общий результат: атмосфера наэлектризована (Tampa Bay Lightning даже имеет катушки Тесла), толпа заряжена и готова к одному из самых быстрых и увлекательных видов спорта в мире.

Специальность DANGERS проектируется на нестандартные и необычные поверхности, включая противотуманные завесы, водопады, водяные экраны, цилиндрические проекционные экраны кабуки, здания и даже идеальную копию бутылки Coca-Cola размером 16 дюймов. Конечно, спортивные площадки: баскетбольные площадки, футбольные поля и наши «стандартные» ледовые покрытия являются нашим эталоном, когда речь идет о «нетрадиционных» покрытиях.

Что важно учитывать при работе на арене со льдом?

Большинство наших проектов по проектированию льда состоят из краткосрочных инсталляций: открытия сезона, плей-офф и специальных мероприятий, таких как выход на пенсию футболки, и с самого начала мы выбрали Dataton WATCHOUT в качестве нашей операционной системы. Во-первых, это была и остается очень удобной системой. Это позволило нам обучить и нанять большое количество операторов, так как спрос в пиковые периоды высок.Система удовлетворяет все наши потребности в манипулировании контентом и отлично справляется с отображением, маскированием или деформацией «ледового катка». На самом деле процесс фокусировки выполняется с такой точностью, что используется бинокль, и часто перемещается всего один пиксель на сотни футов.

Это специальность ОПАСНО. Мы видели много других презентаций ледяных проекций, когда лед не полностью покрыт или пролетает мимо. Для нас это не вариант. В конечном счете, наши системные проекты должны быть эффективными, рентабельными, и WATCHOUT идеально подходит для наших задач.

Большинство наших презентаций включают отображение не только нарисованных линий и кругов, используемых в игре, но также, и это часто является проблемой, различных логотипов команд и спонсоров, нарисованных на льду. Точность такова, что зрители ошеломлены, когда лед внезапно разваливается, раскрывается или начинает двигаться. Это создает прекрасные образы и впечатляющую реакцию аудитории.

КАКОЕ САМЫЕ ПРОБЛЕМНОЕ (И ВЕСЕЛЫЕ) СОБЫТИЕ БЫЛО ДЛЯ ВАШЕГО БОЛЬШЕГО ПРОБЛЕМЫ?

Одним из наших главных достижений была работа в палатке активации Coca-Cola во время Олимпийских игр 2010 года в Ванкувере.Нашим первоначальным заданием было создать эффектную презентацию изогнутого потолка (материал для потолка представляет собой процесс, в котором мы сотрудничали с химиком, чтобы максимально увеличить внутреннюю и внешнюю люминесценцию конечного продукта).

В наших проекциях использовалось 10 проекторов с яркостью 20 000 люмен и размером 108 на 80 футов. Изогнутая поверхность палатки, которую можно было увидеть как в помещении, так и на улице, сама по себе была проблемой, но «кусок сопротивления» был отмеченной наградами интерактивной проекцией на 360 ° на 16-футовую точную копию бутылки Coca-Cola, которая была центральным элементом Активации. Палатка.

В

Projection, конечно же, была представлена ​​«жидкость» Coca-Cola с добавлением пузырьков, запускаемых аудиторией. Было возможно гораздо больше интерактивных эффектов, и, когда Канада выиграла золотую медаль, бутылка стала золотой!

Задачи включали отсутствие теней, когда аудитория запускала интерактивные эффекты. Это было достигнуто за счет размещения проекторов практически вертикально вниз. Впоследствии инфракрасные камеры были стратегически расположены так, чтобы добиться максимального интерактивного эффекта.Нанести карту бутылки — не забывайте, что это 360 ° — тоже было серьезной проблемой, но Боб Левац, наш технический директор, через много часов добился успеха. Результатом стал очень известный успех.

Все проекции в конечном итоге были спроецированы на идеальную 16-дюймовую серую копию культовой бутылки. Наши клиенты были в восторге от конечного результата — всегда нашей главной цели. WATCHOUT снова стал операционной системой для проекта Coca-Cola.

КОГДА В СОЗДАТЕЛЬНОМ ПРОЦЕССЕ ПРИВЕСТИ ОПАСНОСТИ?

Как правило, у нас прекрасные рабочие отношения с персоналом, занимающимся презентацией игр, с клиентурой Национальной хоккейной лиги.Мы всегда выступали за совместную работу креативщиков команд и нашего художественного руководителя. Эта формула, как правило, отлично работает. Наш опыт и более 500 представлений о проецировании льда позволили нам стать профессионалами в том, чтобы рекомендовать, что работает, а что нет на поверхности льда. Просто смотреть на экран компьютера просто не получится.

В конечном итоге объединенные усилия дизайнерских групп, менеджера проекта DANGERS, который следит за тем, чтобы уровни освещенности на арене были подходящими, и операторов, чутких к потребностям наших клиентов, — все это делает игру гладкой и, очевидно, хорошо оцененной. презентация.

Где можно увидеть ваши прогнозы во время плей-офф НХЛ 2019 года?

Три команды, Tampa Bay Lighting, Columbus Blue Jackets и San Jose Sharks, сохранили наши услуги в первом раунде плей-офф НХЛ 2019 года. Перенесемся в 3-й раунд … 1 команда, Сан-Хосе Шаркс остаются. Еще две команды поинтересовались, готовы ли мы принять участие в финале НХЛ. Ничего необычного … они знают, что мы доставляем.

Работа над музеем Гуггенхайма в Бильбао в Испании и NCAA Frozen Four (финалы хоккейной федерации Национальной студенческой ассоциации Америки) выделила особенно напряженные апрель-май.

Сценарий 2019 года более или менее повторяется каждый апрель и снова, когда сезон НХЛ начинается в октябре. Хоккей, безусловно, наша специальность; мы знаем хоккей, мы знаем, что работает, а что нет. Двадцать две из 31 команды и сама НХЛ пользовались нашими услугами более 15 лет.

CFL Футбол, баскетбол NCAA и NBA (включая несколько довольно крутых предигровых шоу NBA) и гольф PGA — все это были частью нашей деятельности за последние несколько лет … Я думаю, мы разбираемся в спорте.При этом для нас большая честь работать с Дженни Хольцер, всемирно известной художницей в области визуализации, в течение последних нескольких лет. И еще много проектов в разработке …

Больше интервью и блогов, которые могут вам понравиться:

Стефан Мазурек о проекционном дизайне в театре

Терри Миранда, Lighthouse Productions, ОАЭ

Лалиндра Амарасекара, Кибер-иллюзии, Шри-Ланка

Петр Маевски, MOOV, Польша

Роберт Маллин — в мыслях проектировщика

5 примеров креативного проекционного маппинга

Еще 5 примеров креативного проекционного маппинга

Проекция для игровых поверхностей | Проекционное устройство арены

Проекционное отображение игровых поверхностей | Картографирование арены | Кристи

Зарядите своих фанатов, развлекая их потрясающими визуальными эффектами, проецируемыми прямо на игровую поверхность.

Делиться Поделиться этой страницей

Картографирование игровой поверхности

Повышение качества обслуживания болельщиков Вашингтон Кэпиталз

Отображение игровой поверхности

Повысьте впечатления от поклонников.

Будь то каток, баскетбольная площадка, бейсбольный мяч, футбольное поле или футбольное поле, проекционное картографирование поверхности — отличный способ заинтересовать ваших поклонников и дать им еще одну причину встать с дивана и сесть на сиденья!

Любая игровая поверхность, любая площадка, любой размер

Christie ^® Решения для картографирования игровых поверхностей можно масштабировать, чтобы они соответствовали требованиям к игровым поверхностям любого размера, при этом оставаясь в рамках вашего бюджета.Чтобы получить выгоду, не обязательно быть представителем спортивной лиги высшей лиги — мы можем адаптировать наши решения, чтобы они идеально подходили для вашего конкретного объекта.

Комплексные комплексные решения

Мы предлагаем интегрированные решения, включающие проекторы, устройства воспроизведения мультимедиа, видеопроцессоры и технологии управления системами, специально разработанные для спортивных объектов.

• Проекторы Christie обладают высокой яркостью, высоким разрешением и вычислительной мощностью, чтобы поразить ваших поклонников потрясающим, ярким, плавным и динамичным изображением.Наше широкое предложение позволяет вам выбрать производительность и цену, которые соответствуют вашим потребностям.
• Christie Pandoras Box ^® медиа-сервер и система управления шоу позволяют создавать потрясающие, увлекательные визуальные эффекты, чтобы вы могли в полной мере воспользоваться преимуществами картографирования игровой поверхности.
• Christie Mystique ^® Pro Venue Edition программное обеспечение для автоматического выравнивания на основе камеры, разработанное для спортивных игровых поверхностей. Mystique значительно упрощает и ускоряет настройку и текущую калибровку систем отображения с несколькими проекторами, чтобы каждый день обеспечивать высокое качество шоу.
• Christie Terra ^® Решения для обработки на основе SDVoE транспортируют, обрабатывают и контролируют несжатый аудиовизуальный контент без задержек кадра и без артефактов. Сюда входят видеоформаты 4K @ 60 Гц по сетям 10G Ethernet, что обеспечивает бескомпромиссное качество AV-over-IP и значительно снижает общую стоимость владения.

Узнать больше

Прочтите об отображении игровой поверхности в этой статье из Building Design + Construction .

Снято с производства:

Связанные ресурсы

Визуальный трюк, превращающий хоккейные площадки в огненные озера

Предигровые презентации давно стали поводом для демонстрации спецэффектов.Домашняя пиротехника, гигантские надувные шлемы, живые дикие животные, бегающие по полю, и звуковые системы, дребезжащие до костей, существуют уже много лет.

Превратить хоккейную площадку в огненное озеро? Это ново.

Новые проекционные системы превращают баскетбольные площадки и ледовые катки в огромные оптические иллюзии: анимация, направленная на поверхность, может создавать всевозможные эффекты морфинга. В одном из них паркет рассыпается, и центральный круг выглядит как отдельно стоящий столб, вырывающийся из ядра земли.В другом случае лед мерцает и гаснет, а затем превращается в гигантский настольный хоккей. Каток фактически превращается в 2604-дюймовый телевизор с разрешением 6,5K.

В каждом случае фокусники аудио / видео дергают за ниточки из Quince Imaging, группы видеопроизводства, базирующейся в Вашингтоне, округ Колумбия. Квинс разработала и установила проекционные системы на льду и на корте для New Jersey Devils, Кливленд. Cavaliers, Calgary Flames, Philadelphia 76ers и Atlanta Hawks. За последние 17 лет они также создали системы и контент для политических мероприятий, презентаций, охватывающих все стороны казино, и разовых специальных мероприятий.

Центр «Пруденшал» в Ньюарке, штат Нью-Джерси — домашний лед Дьяволов — имеет настройку, оптимизированную для хоккея. Презентация перед игрой, показанная на льду, сочетает в себе живое видео, анимацию, проекционное отображение и даже хореографию между живыми и цифровыми элементами. Семизначная система запускает предигровую последовательность, в которой талисман Дьявола, кажется, поджигает лед, а затем скатывается, прежде чем пламя снова превращается в лед фигуристом в форме Дьявола.

«Мы сотрудничали с командой, чтобы выяснить, где он будет кататься, и планируем графическую трассу», — говорит К.Дж. Дэвис, проектировщик в Quince Imaging. «Тогда это было просто вопрос его репетиции и получения скорости изображения, соответствующей тому, что он делает».

---

Courtney Gfroerer / New Jersey Devils

Система проекторов высокой четкости в Prudential Center в Ньюарке, штат Нью-Джерси

Система проекторов высокой четкости в Prudential Center в Ньюарке, штат Нью-Джерси, обеспечивает некоторые специальные эффекты перед игрой.

---

Мастера иллюзий

Умопомрачительный дисплей — это нечто большее, чем синхронизация; Двумя наиболее важными факторами для системы видеопроекции являются яркость и разрешение.По словам Скотта Уильямса, соучредителя и главного операционного директора Quince, если вы можете обеспечить достаточное количество фут-свечей яркости и плотности пикселей, «у вас есть возможность заставить людей увидеть, что проецируемый объект движется или разваливается на части».

В Prudential Center команда Quince использует дюжину проекторов высокой четкости (1080p), подвешенных к стропилам и центральному табло. Есть шесть кластеров, направленных вниз, на лед, каждый из которых представляет собой пару проекторов на 26000 люмен, расположенных попарно для яркости — и для резервного копирования.«В худшем случае один может потерпеть неудачу, а другой все равно сможет пройти соревнование», — говорит Уильямс. «Они накладываются друг на друга. Если один погаснет, в этой области будет немного тусклее, но вы все равно сможете устроить шоу».

Solotech использует проекторы Barco DLP для создания инновационной проекции льда в Монреальском центре Bell

В то время как первые ледяные выступы начали появляться почти 10 лет назад на крупных спортивных объектах по всей Северной Америке, Center Bell в Монреале, Канада, теперь развлекает толпу улучшенным видеоизображением на ледяной поверхности благодаря недавнему добавлению Barco HDX-W14 проекторы.Интегратор AV-технологий Solotech в сотрудничестве с канадским дистрибьютором Barco, SC Media Technologies, сконфигурировал систему, используя 12 двухъярусных HD-проекторов с яркостью 14000 люмен, с разрешением более 10 миллионов пикселей с удвоенным уровнем яркости на поверхности 200 x 85 дюймов, чтобы создать самые резкие и красочные движущиеся изображения, которые когда-либо видели на гигантском льду.

Превосходное качество изображения под любым углом
«Ледяные выступы Center Bell действительно самые лучшие.Матрица WUXGA проекторов Barco обеспечивает разрешение выше HD без размытия изображения, несмотря на высокие отражающие свойства льда — проблему, которую мы пытались преодолеть в течение многих лет », — прокомментировал президент Solotech Франсуа Менар. «360-градусный характер арены требует кропотливого внимания к деталям со всех сторон. Проекторы HDX очень способствовали тщательному проектированию, необходимому для обеспечения целостности изображений с любой точки зрения аудитории ».

Создан с учетом простоты
Для продюсеров шоу простота использования так же важна, как и стоимость продукции, и многие обращаются к проекторам HDX-W14 из-за их простоты в эксплуатации.«После калибровки и программирования все впоследствии в значительной степени автоматизировано, при этом киномеханику нужно всего лишь щелкнуть выключателем, включить лампы проектора и дождаться сигнала, чтобы« запустить »шоу», — прокомментировал Рич Лоррейн, специалист по продукции для SC. Медиа Технологии.

Ключ с высокой плотностью пикселей для динамической проекции изображения
В дополнение к гигантской видеопанораме, созданной из шести графических зон с плавным переходом по краям, в шоу представлены специальные эффекты, такие как отслеживание изображений игроков, когда они выходят на каток, 3D-брендинг и графические элементы в сочетании с динамическим освещением движения — все это стало возможным благодаря исключительной плотности пикселей проекторов Barco.

«Мы очень рады работать с Solotech над этим проекционным проектом для Montreal Center Bell. В нашей серии проекторов HDX мы усовершенствовали технологию проецирования трехмерных изображений и архитектурного картирования для приложений, требующих сверхвысокой плотности пикселей. Это позволяет производителям достигать геометрии, необходимой для превосходного воспроизведения изображения на нетрадиционных поверхностях », — прокомментировал Дэнни Сержант, вице-президент и управляющий директор Barco Canada. «Мы видим, что эта тенденция проявляется и на других спортивных рынках, и готовы поддержать другие организации в их стремлении повысить развлекательную ценность своих мероприятий.”

Руководство Center Bell в восторге от результатов и гордится тем, что в новых шоу воздает должное своим спортивным командам. «Настоящая драма, созданная резким контрастом темной арены на фоне этого взрыво-развлекательного шоу, действительно заряжает публику», — прокомментировал Жак Обе, вице-президент и генеральный директор Evenko, рекламной компании, которая руководит всеми мероприятиями в Center Bell. «Арена Bell становится известна как« стандарт де-факто »в проецировании на лед — площадки хотят это делать, зрители хотят испытать это, это действительно последний розыгрыш болельщиков НХЛ.”

О Solotech
Solotech — ведущий профессиональный интегратор аудио / видео в Канаде, предоставляющий комплексные услуги в сфере развлекательных технологий. Solotech предлагает аренду оборудования и предоставляет профессиональные знания в области звука, освещения, видео и оснастки для местных и международных сцен, различных фестивалей, телешоу и крупных корпоративных мероприятий.

О Центре Белл в Монреале
Центр Белл — это важнейшее спортивное, культурное и деловое место в Монреале.Каждый год дом Montreal Canadiens привлекает на свои хоккейные матчи более 1 миллиона зрителей, а 650 000 человек проходят через двери, чтобы посмотреть более 120 шоу.

О компании SC Media
SC Media, подразделение Soundcraft Canada, является одним из ведущих дистрибьюторов в Канаде, распространяя продукты Barco для светодиодов, проекции и обработки изображений на канадский рынок профессионального аудио / видео.

О компании Barco
Barco, глобальная технологическая компания, проектирует и разрабатывает продукты визуализации для различных профессиональных рынков.Barco имеет собственные подразделения по продажам и маркетингу, поддержке клиентов, НИОКР и производству в Европе, Северной Америке и Азиатско-Тихоокеанском регионе. Barco (NYSE Euronext Brussels: BAR) работает более чем в 90 странах, имея более 3500 сотрудников по всему миру. Объем продаж Barco в 2011 году составил 1,041 миллиарда евро.

© Авторские права Barco, 2012 г.

Проекционный мэппинг занимает центральный корт

Прошлой зимой поклонники баскетбола на Oracle Arena, в то время являвшейся домом для Golden State Warriors, познакомились с игрой God of War для PlayStation.В тщательно продуманной мультимедийной рекламе анимационный контент занял место на массивном, нависающем табло и ленточных дисплеях арены. Затем он перешел на саму баскетбольную площадку, которая превратилась в снежную антиутопию проецируемого света, когда персонажи игры сражались перед аншлаговой толпой и бесчисленным количеством зрителей, смотрящих онлайн и по телевизору.

Каким бы удивительным это ни было в то время, этот тип проекционного шоу — с использованием аудиовизуальных (AV) и цифровых технологий для преобразования спортивных площадок в новые впечатления — стал гораздо более заметным.Площадки эффективно используют прикладное видео в качестве элемента дизайна. В течение многих лет на аренах такие шоу устраивались на временной основе, но теперь многие из них на постоянной основе проектируют технологические возможности на своих объектах. То, что известно в AV-индустрии и производстве как «проекционное картографирование», становится такой же неотъемлемой частью дизайна спортивных объектов, как цифровые вывески и системы оповещения. Видеоконтент может быть таким же разнообразным, как профили игроков, рекламный или спонсорский маркетинг и взаимодействие.

«Когда мы проектируем хоккейный лед или баскетбольную площадку, мы стараемся привлечь внимание фанатов», — объясняет Марк Оуверкерк, директор по организации мероприятий и постановке Christie Digital Systems, которая производит многие проекторы и вспомогательные технологии, используемые на аренах. «Мы пытаемся вовлечь людей в то, что мы представляем, потому что считаем, что визуальные образы — это то, что они запоминают».

Как работает проекционное отображение

Проекционное отображение — это процесс представления визуального контента на нетрадиционных поверхностях, таких как трехмерные объекты, снаружи зданий или на баскетбольных площадках.На Матче всех звезд Высшей лиги бейсбола 2018 года в Национальном парке в Вашингтоне, округ Колумбия, технологи даже сделали проекционные карты приусадебного участка стадиона. В какой-то момент Капитолий США, казалось, поднялся с домашней тарелки.

Projection mapping объединяет мощные проекторы, медиа-серверы, компьютерное программное обеспечение и видеоконтент, чтобы создать уникальное захватывающее шоу. Это считается отображением, потому что специализированное программное обеспечение берет визуальный контент — обычно с нескольких проекторов — и формирует его, чтобы он соответствовал целевой поверхности, точно размещая (отображая) пиксели видео и создавая иллюзию того, что контент был нарисован виртуально на площадке, на льду. , или приусадебный участок.Система интеллектуально объединяет видеопотоки и часто смешивает, деформирует или иным образом превращает видео в единый цифровой холст. Например, в случае проецирования на ледовый каток видео идеально соответствует закругленным углам поверхности, и свет не проливается на сиденья.

«Чем сложнее, — говорит Оуверкерк, — тем больше требуется технологий». По его словам, на существующих аренах расположение элементов, таких как табло и другие постоянные приспособления, может определять, где должны быть размещены проекторы и какой объем обработки будет применен к контенту, чтобы компенсировать нечетные углы и обеспечить идеальный вид видео.

Соображения по дизайну

Quince Imaging, специалисты по проекционному картированию из Стерлинга, штат Вирджиния, выполнили постановку Oracle Arena и Nationals Park, а также работали на профессиональных и студенческих спортивных объектах по всей территории Соединенных Штатов. Скотт Уильямс, соучредитель и главный операционный директор Quince Imaging, говорит, что к настоящему времени практически на каждой крупной арене было организовано проекционное картографирование, но менее четверти из них встроили эту возможность в инфраструктуру объекта в качестве постоянной функции.Для этого требуется планирование и координация между проектными, строительными и технологическими группами.

«Для существующих арен мы проводим инженерный анализ и исследования и утверждаем наш технический план, чтобы гарантировать, что конструкция сможет удерживать систему в том виде, в каком мы ее собираемся установить», — говорит Уильямс. «Совсем недавно в отношении новых объектов мы работали со строительными фирмами, такими как Samet Corp. и Turner Construction, в самом начале, когда они все еще находятся на стадии проектирования, чтобы интегрировать желаемую систему проекционного картографирования на ранних этапах.Таким образом, мы можем планировать мощность, сигнал, структуру, вес и методологию, и все работает очень гладко ».

Установленные системы проецирования-картографии обычно специально созданы — определены и установлены для поддержки предполагаемого контента и опыта, но обычно не перепрофилируются или реконфигурируются для других целей. При включении в дизайн объекта современные системы проецирования и картографии часто рассматриваются как освещение. Точно так же, как дизайнер по свету создает участок для равномерного освещения помещения, интеграторы AV обеспечивают, чтобы достаточное количество проекторов, установленных в нужных местах, залило целевую поверхность видеосветом.

Системы различаются по размеру

На спортивных аренах типичная установка для проецирования может включать от восьми до 12 больших проекторов и стоить от 750 000 до 1 миллиона долларов и более, что все больше команд и площадок рассматривают как разумное вложение для создания исключительного живого опыта. Компания Quince Imaging недавно установила 18 проекторов на арене PNC в Роли, штат Северная Каролина, где расположены «Каролина Харрикейнз» НХЛ и колледж Северной Каролины.Государственная волчья стая. «Им нужна была лучшая система, разработанная как самая яркая система с высочайшим разрешением в спорте», — говорит Уильямс. «И это.»

Размер и масштабы системы проекционно-картографических карт зависят от контента, который объект намерен спроектировать, и от характеристик самого объекта. Например, профессиональные спортивные арены часто требуют больше проекторов, чем спортивные арены колледжей, потому что они должны преодолевать окружающий свет от других цифровых вывесок, которые по контракту могут быть обязаны поддерживать освещенность даже во время проекционного шоу.А поскольку ледовые площадки больше баскетбольных площадок, они обычно требуют большей проекции.

Quince Imaging работал с Monumental Sports & Entertainment над Capital One Arena, который поддерживает хоккейные и баскетбольные команды Вашингтона, округ Колумбия. Система под ключ, состоящая из 12 проекторов с высокой яркостью и разрешением 4K, отображает 2D- и 3D-контент на лед для Capitals и на площадку для Wizards, адаптируясь к разному размеру каждой поверхности.

Нанесение на карту внешних поверхностей

И это только изнутри спортивных объектов.Следующим этапом станет проекционное картографирование экстерьера арен и стадионов. Например, Little Caesars Arena в Детройте была спроектирована с изогнутой «кожей» из металлического холста на 600 футах внешней стены. Операторы объектов используют 12 проекторов, чтобы «раскрасить» его цифровым брендингом, рекламой и трансляциями событий внутри арены. В Лондоне AV-технологи превратили крышу O2 Arena в огромную проекционную поверхность (16 000 квадратных метров) с ошеломляющими 68 проекторами, излучающими 1,4 миллиона люменов света.

«Для проектирования фасадов арен также требуется установленная система, и это можно рассматривать как освещение или цифровые вывески», — говорит Уильямс из Quince Imaging. «Когда здесь проводится 200 различных мероприятий в год, это создает увлекательный опыт для посетителей».

По мере развития AV-технологий дизайнеры могут ожидать, что решения для проецирования будут более красочными, яркими, реалистичными и интерактивными. Со временем, благодаря технологии отслеживания, фанаты смогут играть в игры на льду или корте.«Взаимодействие с фанатами в режиме реального времени — следующая важная тенденция в этой индустрии», — говорит Уильямс. «Мы сейчас на территории, где никогда не были раньше».

Rental & Staging — Digital Projection EMEA: Digital Projection EMEA

Масштаб создает впечатление, а невероятно мощные проекторы Digital Projection обеспечивают ослепительную яркость для ЛЮБОГО большого помещения

Проектируете ли вы на ледовом катке, в театре или на авансцене концертного зала, линейка продуктов DP для проекторов выделяется как крупными, так и массовыми инсталляциями изображений.Обеспечьте яркость до 40 000 люменов на следующем большом экране.

Пионер цифровой обработки изображений

Изучая варианты проекторов для малых и средних коммерческих площадок, вы найдете множество разнообразных предложений. Однако есть один элемент, который четко отделяет прецизионный дисплей от коммерческого проектора: МАСШТАБ. Способность последовательно и эффективно создавать массивные изображения для крупномасштабных проецируемых сред является краеугольным камнем репутации Digital Projection как пионера в области цифровых изображений.Недавние крупномасштабные инсталляции с мощными проекторами включают Рождественское представление в Radio City Music Hall, хоккейную арену Vancouver Canuck и кинофестиваль Tribeca. Каждый из них представляет развлечения мирового класса в своей области, а вместе они служат лишь образцом из сотен крупномасштабных инсталляций, в которых используются высокоточные дисплеи DP.

На разработку, проектирование, тестирование и запуск точного дисплея, способного работать с приложениями с большим экраном, уходят годы.К счастью, компания Digital Projection была запущена 17 лет назад с упором на крупномасштабную проекцию. В партнерстве с Texas Instruments в 1995 году был представлен первый в мире трехчиповый DLP-проектор. Новаторские исследования и разработки Digital Projection в области проекции принесли компании множество наград, в том числе две награды Emmy. ® Награды Академии телевизионных искусств и наук за выдающиеся достижения в области инженерного развития. Digital Projeciton остается первым и единственным производителем проекторов, получившим желанную награду.Только за последние два года проекторы линейки продуктов Digital Projection M-Vision, HIGHlite, TITAN и INSIGHT были удостоены крупных отраслевых наград на рынках коммерческого аудио-видео, аренды и сценического оборудования, бытовой электроники и культовых помещений.

Сегодня инженерная изобретательность DP признана за выдающиеся достижения в области передовых технологий, а также дизайна и производительности. Digital Projection была первой на рынке с однопроекторными решениями для активной 3D-проекции и продолжает предлагать самую полную линейку 3D-продуктов, доступную во всем мире.

Связанные тематические исследования

Посмотреть все тематические исследования >>

Проекторы в путешествиях Гулливера

Проекторы

Люди, которые превращают жизнь лорда Муноди в ад, — это эти ребята, проекторы, которые верят в науку и философию, не слишком заботясь о практических результатах.Свифт определенно придерживается этого стереотипа о «башне из слоновой кости» академической жизни. Проекторы мало внимания уделяют своей гигиене и уходу. Они полностью поглощены своими проектами. Но действительно ли эти проекты стоят такой концентрации?

Проекторы хотят превратить лед в порох, использовать паутину вместо шелковых нитей и всевозможные идеи, не соответствующие здравому смыслу. Они сосредоточены на сложном и абстрактном, что делает все их грандиозные планы совершенно бесполезными на практике.(Мы предполагаем, кстати, что название «Проектор» происходит от того факта, что у всех этих ребят есть свои собственные проекты, которыми они полностью помешаны.)

Между прочим, Свифт не допускает своей сатиры на научные В Англии восемнадцатого века жизнь проходит без очередных ударов по политике. Гулливер утверждает, что политические Проекторы выходят за рамки смешного и печального своим безумием. Они заходят так далеко, что считают, что в правительство должны входить люди, которых заслуживают должностей.Гулливер считает, что это настолько смехотворно надумано и маловероятно, что правительство когда-либо сможет выполнить свою работу , что он не станет комментировать большинство их проектов — очевидно, с небольшим сарказмом со стороны Свифта.

Гулливер действительно предлагает этим политическим Проекторам некоторое представление о его родной стране, «Трибнии» — анаграмме «Британии». Он говорит им, что большинство предполагаемых заговоров против государства на самом деле составлено информаторами, которые хотят поднять собственную репутацию. Все «доказательства», которые они находят, похожи друг на друга, но их достаточно, чтобы осудить невиновных людей.Итак, мы можем видеть, что поворот Гулливера против еху не совсем неожиданный. Все его путешествия начинают портить его мнение об Англии, которую он пытался защитить, перед королем Бробдингнагиан.

.
