Ремонт электрочайника своими руками, характеристики, способы решений

Современный человек живёт в век информационных технологий и больших возможностей. Сейчас практически нет людей, не пользующихся в своей повседневной жизнедеятельности оборудованием, при эксплуатации которого они прикладывают минимальное количество усилий.

Сейчас всё доведено до такого состояния, чтобы человек к чему-либо прикладывал, как можно меньше усилий. К этому можно отнести автозапуск автомобиля, когда в холодную или дождливую погоду вам совершенно незачем идти на улицу, ведь завести двигатель можно прямо из тёплой и уютной квартиры. Или рассмотрим такой пример. Если у вас установлена специальная программа, то вам не нужно даже вставать с кровати, чтобы погасить источники света, от вас требуется всего лишь хлопнуть в ладоши или что-то сказать, и после ваших действий комната будет окутана темнотой.

Поговорим о таком оборудовании, как электрочайник. Могу с уверенностью сказать, что у большинства людей дома стоит именно он, ведь им пользоваться выгоднее, он мало потребляет электричества и к тому же довольно быстро греет воду. Газовый собрат уступает ему во всём.

Все электроприборы когда-нибудь выходят из строя и ломаются и электрический чайник этому не исключение.

Если вызвать мастера, то вероятность что он приедет быстро довольно мала. Да и, вообще, это довольно накладно. Мы вам расскажем, как осуществить ремонт электрочайника своими руками.

Существует довольно-таки огромное количество электрических чайников начиная от объёма и заканчивая производителем. Но у всех из них, одна и та же схема, которая позволяет им осуществлять работу.

Принцип работы электрочайника

Для начала разберём, как, вообще, работает чайник и что куда поступает. А работает он следующим образом:

•
  Сперва электрическая вилка включается в розетку с переменным током в 220В.
• Сетевое напряжение подаётся по кабелю на подставку и контакты ХР 1, они довольно глубоко расположены, чтобы человек не мог к ним прикоснуться.
• Электрочайник в своём основании имеет углубление, в нём находятся контакты, которые замыкаются, после того, как прибор устанавливается на подставку.
• После включения кнопки на чайнике, ток пройдёт через термовыключатель St 1 и после того, как вода закипит автоматически выключится.
• St 2 это выключатель тепловой защиты, он всегда в работе, но активируется только тогда, когда пустой чайник включат по ошибке.
• Ну и последний этап — это подача напряжения на нагревательный элемент, в сокращении ТЭН.
• HL — лампочка, сигнализирующая человека о том, включён электрочайник или нет.


  Перегорание нагревательного элемента:

Устройство электрочайника

1. Подставка электрического чайника. В конструкции имеет 3 электрических контакта, два из которых расположены в канавках (являются медными пластинами) и служат для подачи напряжения чайнику, и один находится в центре, служит заземляющим проводником.
2. Нагревательный элемент (ТЭН). Может иметь вид как открытого типа (изогнутый либо спиралевидный), так и закрытого (подобие металлического диска). На концах ТЭНа имеются выводы, для подачи на них напряжения, к ним приварены небольшие контакты, на которые накидываются клеммы.
3. Электрический выключатель. Служит для защиты и включения электроприбора. Внутри установлено тепловое реле, способное защитить прибор во время перегрузок в сети и перегрева электрических проводов. Имеется термостат, отключающий устройство в случае перегрева ТЭНа.
4. Индикатор. Светодиодная лампочка, расположенная на основании чайника либо на кнопке включения. Обозначает, работает электроприбор в настоящий момент или нет.
5. Корпус. В основном состоит из пластика, этот вариант доступен всем, так как является недорогим, по сравнению с другими, металла и стекла (более дорогие модели). Подставка состоит из такого же материала, как и сам электрочайник.
6. Колба чайника. В самых дешёвых и простых моделях её нет. В более дорогих вариантах колба располагается внутри чайника так, чтобы она не касалась его стенок, за счёт этого обеспечивается сохранение высоких температур длительное время. Состоит в основном из металла или стекла.

Неисправности электрочайника

1. Выход из строя нагревательного элемента. Причиной этой поломки может послужить накипь.
2. Не работает кнопка включения. Либо произошло окисление на контактах и образовался нагар, либо обрыв тяги.
3. Протекает корпус. Очень часто причиной может служить уплотнитель воды, который просто со временем пришёл в негодность или треснувшее стекло, показывающее уровень воды в чайнике.
4. Электрочайник отключается раньше, чем закипит. Неисправность является следствием образования накипи.
5. Терморегулятор вышел из строя. Вся проблема кроется в том, что в электроприборе установлено слишком много деталей и различных узлов, например: термометр, блок памяти и тому подобное.

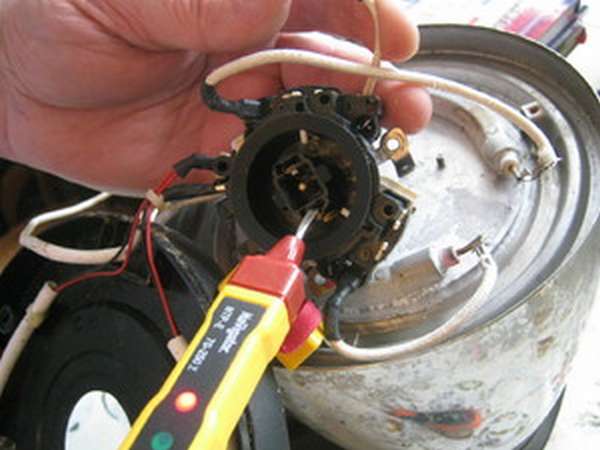

Как отремонтировать электрочайник

1. Главное, перед началом ремонта, это отсоединить электроприбор от сети переменного тока. Открутите все винты на нижней панели электрочайника.
2. Далее, следует, аккуратно, чем-то, довольно тонким, поддеть пластиковую накладку, расположенную на ручке.
3. После снятия, открутить винты на корпусе.
4. Снимите ручку вместе с крышкой.
5. Отсоедините корпус от днища.
6. Перед вами все основные элементы. Если пластина справа имеет изношенный вид или на ней имеются повреждения, то следует её заменить на новую, пробовать починять её не стоит.

Это интересно! Какой купить чайник для индукционной плиты

Если аппарат не включается

• Проблем может быть несколько, возможно, повреждён электрический кабель или вилка. Никакого ремонта здесь не требуется, нужно просто «прозвонить» контакты вилки и контакты подставки. И если обнаружен обрыв, то просто замените шнур.
• А также, проблема может заключаться и в том, что от длительной работы на контактах образуется гарь, очищается она мелкой наждачной бумагой, но если они полностью оплавились, то смело можете их заменить на новые.
• Иногда проблема может находиться во внутреннем выключателе. Контакты от больших нагрузок со временем могут оплавиться. В этом случае вы либо меняете кнопку, либо в некоторых моментах ремонт можно осуществить своими руками. При разборе выключателя и осмотре его сбоку, можно заметить два контакта, и если на них есть нагар, то с помощью наждачной бумаги или, к примеру, пилочки для ногтей, произведите зачистку.

Протекание корпуса

Если вы заметили что из вашего электрического чайника сочится вода, то у нас есть несколько способов этих решений:

• Проверьте, какого вида в электроприборе установлен ТЭН, если он открытого типа то есть имеющий изогнутую форму, то просто подтяните крепёж, на котором он установлен.
• Если это вам не поможет и вода будет просачиваться дальше, то снимите ТЭН и замените резиновую прокладку.
• Есть вы не хотите ничего менять, то просто пользуйтесь аппаратом до тех пор, пока не образуется накипь, способная перекрыть микротрещины. Но, скорее всего, вам просто потребуется покупать новый кипятильник.

Это интересно! Какой термопот лучше купить: плюсы и минусы фирм-производителей

Перегорание нагревательного элемента

В основном именно по этой причине и могут сломаться электрические чайники. Всё дело в накипи, которую своевременно не убрали и её скопилось большое количество. Произошёл перегрев элемента. Разбираете агрегат способом, описанным выше. Проверяете тестером, с помощью щупов, контакты нагревателя. Если загорелась лампочка на приборе или аппарат издал звук, то всё в порядке.

Если же ТЭН, имеющий форму диска, перегорел, то ваш чайник работать больше не будет, так как он имеет одно целое с нагревательным элементом. Заменить можно только ТЭН открытого типа.

Вывод

Подводя итог, хочется отметить, что агрегат для кипячения воды можно отремонтировать как своими руками, так и отдать его в ремонт. Если у вас не хватает навыков или вы неуверены в своих силах и у вас нет гарантий, что в сервисном центре вам всё сделают в лучшем виде, то просто сходите в магазин и купите новый электрический чайник.

Как работает электрический чайник? Как устроен чайник?

Чтобы техника служила как можно дольше, необходимо правильно за ней ухаживать. Это возможно только в том случае, если человек понимает, как она работает. В частности, необходимо понимать, как устроен электрический чайник, чтобы он прослужил долгие годы и сохранял вкус напитков.

Электрический чайник – это необходимая техника на каждой кухне. На рынке представлено огромное количество моделей с различными характеристиками и функциями. Чтобы выбрать среди них нужный вариант, необходимо знать назначение каждого варианта. К сожалению, невозможно полностью оценить рынок представленных товаров, однако необходимо знать основные характеристики, которые помогут выбрать нужную модель. В частности, информационная статья о том, на что стоит обратить внимание при покупке электрочайника, поможет каждому покупателю.

Как устроен электрический чайник?

Чтобы новый электрочайник исправно работал и качественно подогревал воду, необходимо правильно ухаживать за ним при эксплуатации. В свою очередь, это возможно только при понимании того, как работает электрический чайник.

Современные чайники состоят из трех основных элементов:

• чайник;
• основа;
• шнур от электророзетки.

Шнур от электророзетки крепиться к съемному основанию чайника. Это позволяет снять чайник после закипания и удобно разлить воду по чашкам или стаканам.

Основным элементом каждого электрочайника является нагревательный элемент. В зависимости от его расположения, различают чайники двух типов: с открытой нагревательной пластиной и с закрытым нагревательным элементом. В случае открытого варианта, нагревательный элемент можно увидеть на дне чайника. Обычно это круглая или S-образная пластина, покрытая нержавеющей сталью.

Закрытый тип нагревательный поверхностей располагается в нижней части чайника. Он полностью изолирован от воды тем материалом, из которого выполнено дно чайника (металл, пластик, стекло, керамика).

Устанавливая чайник с водой на основу, и нажимая кнопку включения, электрический ток распространяется от розетки до нагревательного элемента. При этом вода начинает закипать. Если снять чайник с основы до конца кипячения, он моментально отключится – вода сразу же перестанет нагреваться.

Задумываясь о том, как работает электрический чайник, нельзя упустить процесс закипания воды. Вначале, от установленного нагревательного элемента нагреваются нижние слои воды. Затем, в результате конвекционного движения, нижние слои поднимаются вверх, а холодная вода из верхней части чайника опускается вниз и нагревается. Так происходит постоянно, вплоть до полного закипания воды и отключения чайника.

Отключение чайника происходит автоматически через несколько секунд после закипания. Это связанно с определенным количеством пара, который выделяется при достижении водой 100°С. Пластина, на которую установлен выключатель, реагирует на пар, в следствии чего чайник сам, автоматически, отключается.

Сохранению температуры воды в чайнике способствует прочный корпус. Необходимо помнить, что металлические чайники расходуют наибольшее количество электроэнергии, а керамические – дольше сохраняют тепло. Это свойство чайника полезно для тех, кто любит сначала заварить чай, а потом доливать теплую воду в кружки.

Современные дорогие электрические чайники оборудованы специальной функцией, которая не дает чайнику нагреваться, если в нем нет воды. Однако в более дешевых моделях такая функция отсутствует. Кроме того, нет чайников, которые включаются только при достижении минимальной отметки уровня воды.

Если налить в чайник воду, менее минимальной отметки, электроприбор может сгореть. Равно, как и при включении абсолютно пустого чайника, без воды.

Если же налить воды больше максимально разрешенного объема, чайник начнет двигаться и может упасть, в том случае, если он стоит на краю стола. Это особенно характерно для чайников, которые крутятся на подставке во время закипания. Также, горячая вода может выливаться, что приведет к порче деревянного стола или самого корпуса пластмассового электрочайника.

Как работает электрический чайник?

5 (100%) 1 голос[ов]

Принцип работы и ремонт электрочайника |

Автор DUNDUK На чтение 3 мин. Опубликовано 07.06.2018

Сейчас широкое применение получили беспроводные электрические чайники. Вот их мы и рассмотрим более детально.

Электрочайник состоит из корпуса, нагревательного элемента (ТЭН), автоматического выключателя и подошвы с электрошнуром.

Принцип работы электрочайника

При нажатии на кнопку выключателя  на ТЭН подаётся, через электрошнур и контакты на подошве, напряжение и вода в чайнике начинает нагреваться. После того как вода закипит, пар поступает к автоматическому выключателю через ручку чайника или трубку в корпусе. Пар нагревает биметаллическую пластину в выключателе, при нагревании она изгибается и чайник отключается.

Воду в электрочайник обязательно необходимо наливать по уровню. На корпусе чайника есть метки: MIN (минимум) и MAX (максимум). Если воды в чайнике будет больше чем MAX, то она при кипении будет выплёскиваться из него. А если воды будет меньше MIN, то вы можете перегреть ТЭН, который выйдет из строя.

Перед тем как включать электрочайник необходимо убедиться, что крышка чайника плотно закрыта. Иначе пар будет выходить через неплотно закрытую крышку и биметаллическая пластина на выключателе не изогнётся, и не отключит электрочайник. В данном случае вода выкипит, что приведёт к перегоранию ТЭНа и повреждению корпуса чайника.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Электрические чайники выпускают с нагревательным элементом (ТЭН) в виде диска и в виде спирали. Советую покупать чайник, где ТЭН в виде диска. Вода в электрочайнике с данным нагревательным элементом быстрее нагревается, т.к. поверхность соприкосновения у неё с ТЭНом больше, чем у чайников со спиралевидным ТЭНом. Желательно покупать чайник, у которого нагревательный элемент выполнен из нержавеющей стали. Она не так сильно подвержена образованию накипи.

При выборе электрического чайника так же следует обратить внимание и на подставку, где расположены контакты, и куда входит шнур электропитания. Приобретайте электрочайник, где контакты расположены в центре подставки, а не с боку. Такие контакты более надёжны.

Ремонт электрочайника

Если чайник перестал нагревать воду, то отключите питание и вылейте воду из него. Затем переверните электрочайник и включите кнопку автоматического выключателя. С помощью электротестера или «электробрехунка» проверьте целостность цепи между крайними контактами на основании чайника. Если электротестер показал сопротивление около 60 Ом, или сработал зуммер (на минимальном значении сопротивления), или загорелась лампочка (6 В) на прозвонке, то сам электрочайник исправен. Проверяем контакты на подставке и электрошнур. Контакты либо заменяем, либо зачищаем. Неисправный электрошнур лучше заменить.

Если электротестер показал отсутствие сопротивления на контактах, то необходимо разобрать электрочайник. Следует проверить сопротивление на контактах ТЭНа, отсоединив от них провода. Если сопротивление есть, то ТЭН исправен. Необходимо заменить выключатель, неисправен он. Если сопротивления нет, то необходимо заменить нагревательные элемент (ТЭН).

Ещё одна неисправность чайника, которая очень часто встречается. Если электрочайник начал выключаться раньше, чем закипает вода в нём, то всё дело в накипи на самом нагревательном элементе. Его необходимо почистить. Если накипи много, то произведите сначала механическую чистку ТЭНа, а затем прокипятите несколько раз воду в чайнике  с лимонной кислотой. Помогает.

Удачи и приятного чаепития!

Устройство электрического чайника | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 3 мин. Опубликовано 11.06.2018

Сегодня практически невозможно найти квартиру, где на кухне отсутствует электрический чайник. Электрочайник является не сложным бытовым электрическим прибором для нагрева воды. В данной статье мы рассмотрим его устройство. Это, возможно, пригодится вам для его ремонта, ведь как и любой прибор чайники иногда ломаются.

Принцип работы и электрическая схема электрочайника

Понять принцип работы любого электроприбора помогает его электрическая схема, на которой показано, что куда и как подается и происходит.

Работает чайник следующим образом. Через электрическую вилку напряжение (ток) с помощью гибкого шнура подается на контакты подставки. В основании чайника имеются свои контакты, которые соединяются с контактами на подставке. Далее ток идет через термовыключатель, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в чайнике закипит. Выключатель тепловой защиты непосредственно в работе электрочайника не участвует, всегда включен и срабатывает только в случае, если чайник находится во включенном состоянии без воды. С выключателей ток поступает трубчатый электрический нагреватель – ТЭН. Светодиодная лампочка нужна для индикации включенного состояния прибора.

Устройство электрочайника

Подставка электрического чайника

В своей конструкции подставка имеет три электрических контакта — два подпружиненных в концентрических канавках и один в центре. Центральный контакт (под штырь) — это соединение с заземляющим проводником РЕ. Два других (медные пластинки) — подают напряжение на чайник (220 В).

Нагревательный элемент (ТЭН)

Если снять крышку электрочайника, то на его дне мы увидим нагревательный элемент. Он либо открытый (изогнутый ТЭН), либо закрытый (металлический диск).

На концах нагревательного элемента имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы.

Включение и защита чайника

Для подачи напряжения на нагревательный элемент (включение чайника) в ручке прибора имеется электрический выключатель с размыкающимся и замыкающимся контактами.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Для защиты чайника от перегрузок в сети в нем устанавливается тепловое реле. Оно чаще всего совмещается в выключателем, расположенным в ручке электроприбора. Реле отключает напряжение в случае короткого замыкания, скачков напряжения и нагрева электрических проводов.

Также для защиты электрочайника в нем устанавливается термостат. Он располагается, как правило, рядом с нагревательным элементом. Его задача отключить прибор в случае чрезмерного нагрева ТЭНа — забыли налить воду в чайник или она выкипела. Термостат представляет собой биметаллическую пластину, которая изгибается при сильном нагреве, что приводит к размыканию контактов.  Как только пластина остывает, она снова замыкает контакты.

Индикатор включения электрочайника

В большинстве моделей чайников в основании или на клавише включения устанавливают индикатор включенного состояния. Это чаще всего светодиодная лампочка, напряжения на один контакт которой подается через выключатель чайника. Т.е. мы включаем прибор — загорается лампочка, прибор отключен — лампочка не горит.

Это что касается электротехнической составляющей конструкции электрочайника. Теперь поговорим немного о его других элементах.

Корпус электроприбора

Корпус электрического чайника может быть выполнен из пластика, стекла или металла. Более дешевые из пластика, более дорогие модели — из стекла.

Подставка прибора, как правило, выполняется из того же материала, что и сам чайник.

Колба чайника

В более простых и дешевых моделях колбой для воды служит сам корпус электрочайника. В более «продвинутых» кроме корпуса существует и колба (металлическая или стеклянная). Она располагается внутри корпуса, но не касается его, тем самым обеспечивая пространство между колбой и корпусом. Данное пространство обеспечивает сохранение высокой температуры воды долгое время. Т.е. чайник — это еще и термос.

Как срабатывает автоматическое отключение в чайнике? Принцип работы и история изобретения электрочайника.

Автор: Максим Поташев

Краткое содержание статьи:



Над мыслью о том, как срабатывает автоматическое отключение в чайнике можно в прямом смысле «сломать голову». Неужели прогресс дошел до того, что электрические приборы каким-то образом понимают, когда необходимо остановиться? Познания в физике не дают никакого элементарного ответа, а собственных сил обычно бывает недостаточно, чтобы разобрать прибор и понять принцип работы.





История появления чайника

Археологические раскопки показали, что первые чайники появились задолго да нашей эры, в Китае. Видимо, восточные соседи очень уж любили чай, раз изобрели новый вид посуды специально для него.

В дальнейшем, благодаря миграции и смешению культур, прибор распространился по всему миру, быстро завоевав любовь наших предков.

Вполне возможно, что на самом деле не существует единой «родины» чайника. Идея для создания прибора могла посетить разные народы на расстоянии тысяч километров друг от друга, примерно в одно и то же время. Погрешность даже в пару столетий не учитывается.

Это для человека целая жизнь и даже больше, а для истории лишь краткосрочный миг.

Первые чайники были изготовлены из глины, способной выдержать нагревание и высокие температуры. С появлением технологий высококачественной обработки металла, наши предки смогли перейти к изготовлению металлических чайников.

Долгое время были популярны медные изделия, затем им на смену пришло железо и, в конечном счете – алюминий.



Первые электрочайники

Если в веке XVII-XVIII приходилось греть воду на костре, то уже спустя пару сотен лет ситуация кардинальным образом изменилась:

• Использование природного газа для нужд населения открыло новую эру.
• Чтобы сделать чай не обязательно было топить печь или разводить костер, достаточно включить конфорку и поджечь газ.
• Увеличился срок службы посуды, и сократилось время приготовления пищи. Ведь не надо было заботиться о разведении огня.

А уже в XIX столетии немцы осуществили очередной прорыв – появились первые чайники, нагревание которых происходило за счет энергии электричества. Конечно же, они лишь отдаленно напоминали современные модели и были не столь надежны. Скорее представляли собой новомодную игрушку для аристократии, но именно это открытие поспособствовало развитию бытовых электроприборов.

Новые электрические чайники:

1. Работали за счет электричества.
2. Вообще не нуждались в источнике огня.
3. Нагревались значительно быстрее своих обыкновенных аналогов.
4. Чаще выходили из строя.
5. Стоили значительно дороже, особенно на первых порах.

Если бы не мода на эти приборы, от их использования отказались бы в самом начале пути, сославшись на низкую рентабельность. Так что иногда модные течения идут на пользу.



Система автоматического выключения чайника

Чтобы избежать перегрева или даже возгорания, в каждый современный электрочайник вмонтирована несложная система:

• Внутри чайника расположена биметаллическая пластинка.
• Она состоит из двух металлов, каждый из них изменяет свою форму под воздействием температуры.
• Но изменения начинают происходить при разных показателях, поэтому при достижении температуры кипения изменяется форма пластины.
• Она прогибается вовнутрь, задевает контакты и обеспечивает срабатывание автоматической системы.
• В ручном режиме выключить чайник можно нажав на кнопку, и задействовав тот же принцип, но уже с минимальным усилием со стороны человека.

Сейчас можно вспомнить курс школьной физики и заявить, что температура кипения может изменяться, в зависимости от показателей давления.

Выходит, что в горных районах такая система будет абсолютно бесполезна? А вот и нет, регуляция происходит за счет воздействия на пластинку пара, а не воды. Это объясняет и тот факт, что нагревательный прибор не отключается сразу, по достижению сотни градусов, а работает еще некоторое время, кипятя воду.



Сравнение металлических и электрических чайников

Всегда ли новые технологии так уж полезны? Простота, которой пользовались наши предки на протяжении тысячелетий, никуда не ушла из современного быта. До сих пор в каждой квартире на газовой плите стоит обыкновенный чайник, правда не всегда им часто пользуются.

Ниже таблица различий обычного газового чайника и электрического:



Обычный чайник	Электрочайник
Дешево стоит и прекрасно работает – никогда не сломается, нужно постараться, чтобы его сжечь.	Периодически может нуждаться в ремонте, возможен заводской брак в нагревательных элементах.
На нагрев уйдет довольно много времени.	Вскипятит воду за пару минут.
Проще очистить от сформировавшегося на дне и стенках налета.	Нуждается в более деликатных методах очистки.



Обыкновенный металлический чайник хоть и неприхотлив в быту, но не так удобен, как его электрический собрат. В электроприбор можно залить 1.5-2 литра воды, поставить его на подставку и нажать на кнопку. Все, через несколько минут вода закипит и можно начинать пить чай или использовать по другому назначению.

Газовая плита будет греть воду дольше, что уже говорить об электроплитке. Если по каким-то причинам длительное время пожить без чайника и привыкнуть к скорости закипания турки или металлического аналога, скорость работы электрочайника первую неделю будет просто поражать. Привыкнув к хорошему, возвращаться обратно уже не захочешь.



Защита электрочайников от перегревания

Выключение электрического чайника осуществляется:

• За счет срабатывания специальной автоматической системы.
• В качестве индикатора кипения используется биметаллическая пластинка.
• Выгибаясь под действием температуры, она воздействует на выключатель, размыкая контакт.
• На состояние самой пластины влияет температура пара, образующегося при испарении кипящей воды.
• После кипения прибор отключается не сразу, давая возможность воде покипеть секунд 5-10. Это не хитрая задумка, задержка объясняется тем, что пару необходимо время, чтобы достичь пластины и нагреть ее до нужной температуры.

Вот такая несложная система, никакого искусственного разума у чайника нет, пока что можно не переживать на эту тему. Но еще неизвестно, что подарит нам ближайшее будущее, уже поступила в продажу техника, которая может включаться и выключаться после отправки СМС с телефона.

Удобно, когда можно нагреть чай и разогреть пищу в микроволновой печи, еще только подъезжая к дому.



Не стоит разбирать электроприбор, чтобы понять, как срабатывает автоматическое отключение в чайнике. Даже не испортив технику, можно самому пострадать. Особенно если забыть об элементарных правилах безопасности. Все же, это работа с электричеством.



Видео об устройстве и работе электрочайника

Ниже специалист и мастер по ремонту нагревательных приборов Елена Амалова расскажет, как работает электрический чайник, с помощью чего он отключается после закипания и как выбрать хороший прибор:

Как устроен электрочайник? — EcommerceMarket.ru

Почему электрочайник не кипит до бесконечности и отключается только после нагрева воды? Чтобы ответить на такой вопрос следует понимать, как устроен электрочайник. Эти знания помогут быстро определить, почему прибор не работает и как его починить.

Как все начиналось?

Первые электрические чайники появились в Германии. Нагревательный элемент был представлен в виде электроплитки, которая пряталась под корпусом устройства. В качестве материала для корпуса использовалась медь и металл. Затем прибор стали усовершенствовать, добавили автоматическое выключение. Также принялись за производство электрочайников из пластика, стекла и керамики.

Как устроен электрочайник?

В современных чайниках нагревательный элемент представлен в виде открытой спирали или диска. Последний вариант лучше, поскольку он спрятан под корпус прибора. Принцип действия электрочайника происходит следующим образом. Вначале он заполняется водой, затем подключается к питанию. Нагрев воды осуществляется с нижней части прибора. Прогретые слои начинают подниматься вверх.

Вода доходит до температуры кипения и начинает выделять пар. Он в свою очередь воздействует на биметаллические пластины, которые способствуют завершению работы электрочайника. Другими словами происходит автоматическое выключение прибора. Кстати, если ваш чайник превратил кухню в парилку и не думает выключаться, проверьте, насколько плотно закрыта его крышка.

Вода в электрочайнике долгое время сохраняется горячей. Устанавливается прибор на подставку. Она и превращает обычный чайник в электрический. К подставке подводится шнур. Он может быть съемным, это делает эксплуатацию чайника более комфортной. Также на подставке расположен элемент, приводящий в действие ТЭН прибора.

Если в электрочайник не добавить воды и включить его, то сработает автоматическое выключение. Эта функция спасает забывчивых хозяев от порчи устройства и пожара. Правда, сразу не получится воспользоваться чайником. Нужно, чтобы сбросилась защитная программа. В старых моделях этот процесс осуществляется вручную.

Кнопка включения может располагаться под ручкой прибора. Тогда в случае его поломки придется разбирать саму ручку. Также она может находиться на крышке чайника или над ручкой.

Обычному пользователю не обязательно знать, как устроен электрочайник. Но, если вы планируете осуществлять домашний ремонт и хотите понимать, каким образом вода превращается в кипяток, то приведенная информация поможет вам получить нужные знания.

Как работает электрочайник :: Класс!ная физика

История чайника.

Пришельцем из далекого прошлого можно назвать знакомый нам всем чайник. Родом он из Китая.

Именно в древнем Китае возникло и развивалось искусство чаепития. Хотя на сегодняшний день в мире более знаменита японская чайная церемония. Первые китайские керамические чайники изготовлялись из особой красной исинской глины, которая считалась лучшей для заваривания чая.

Эти чайники не изменяли цвет и запах чая, не трескались от горячей воды, позволяли чаю «дышать» и сохранять температуру, а со временем становились только все более красивыми.
Позднее тоже в Китае был изобретен фарфор, обладающий аналогичными свойствами. Затем чаепитие и, естественно, изготовление чайников появилось в Европе. Мастера начали выпускать чайники самых различных форм и видов.

В России чайники появились в 17 веке. Это были большие чайники , маленькие заварочные чайники, и конечно, самовары — чисто русское изобретение.

В 2003 году в с. Веськово Ярославской области был создан музей «Дом чайника», где собраны более 100 «интересных» чайников конца 19-начала 20 века.

Это и спиртовой чайник – прообраз русского самовара, огромный артельный чайник на 15 литров, морской чайник, безопасный даже при сильной морской качке и многие другие старинные чайники.

Долгие годы воду в чайнике нагревали, ставя его на огонь. Затем появились чайники со свистком,

чайники из жаропрочного стекла.

В наше время широко распространены электрические чайники. Но развитие техники идет вперед, и уже появился радиоуправляемый электрочайник, который включается путем отправки SMS. Его управляющее устройство настраивается на мобильник, и хозяин, не отрываясь от дел, может позвонить своему чайнику на кухню: давай, мол,- закипай.

Что же такое электрочайник ?

Говорят, что в Германии в конце 19 века уже выпускались первые электрические чайники.
Нагревательный элемент в них, похожий на электроплитку, находился в нижней части корпуса, под дном. Через несколько десятков лет была разработана первая защитная автоматика, выключавшая пустой чайник. Материалом для корпуса чайника первоначально служила медь, затем хромированная сталь, ещё позже алюминий.

В сегодняшних чайниках нагревательный элемент из нержавеющей стали может быть размещен в дне чайника, или же нагревателем может служить плоский металлический диск, имеющий более высокий коэффициент полезного действия. Вода, нагреваясь от электронагревателя, расположенного в нижней части корпуса и включённого в электросеть, очень быстро закипает, т.к. в результате конвекции нижние прогретые слои воды поднимаются вверх. Вода после кипячения долго сохраняет тепло, чему способствует жаропрочный, теплосберегающий корпус. В современных чайниках корпус часто делают из пластмассы.

Для защиты от влаги электронагреватель размещён внутри металлической трубки, служащей экраном.
Корпус электрочайника размещается на подставке.
Современные электрочайники без шнура, но так было не всегда. Сначала шнур намертво крепился к чайнику, затем появился разделяемый разъем, и стало возможным отсоединить шнур, мешавший при разливании чая.
Сейчас чайники могут вращаться на подставке благодаря центральному коаксиальному контакту. Подставка имеет контактный разъём, одна его половина соединяется со шнуром питания электросети, а другая находится в дне корпуса и через выключатели связывается с нагревательным элементом. Когда чайник поднимают, разъём автоматически разрывается.
Все современные чайники снабжены функцией автоматического отключения при закипании воды или при её отсутствии. Поэтому в корпусе чайника есть два выключателя. Один — полуавтоматический — для ручного включения нагревательного элемента и автоматического выключения его при кипении воды. Другой — для автоматического выключения нагревательного элемента при перегреве, когда в чайнике совсем нет воды. Кстати, чайники, отключающиеся при кипении, были изобретены еще в середине 20 века..
В обоих выключателях в качестве датчиков используются биметаллические пластины.
В полуавтоматическом выключателе биметаллическая пластина и выключатель, срабатывающий от давления на него сжимающейся пружины, называются контроллером.
Пар вскипающей воды подаётся с верху корпуса по трубке вниз на датчик температуры — биметаллическую пластинку контроллера, отключающего выключатель при достижении температуры воды 100°С.
Последние модели могут иметь крышку с блокирующим замком, защищающую нас от неожиданного открытия чайника.
Потребляемая мощность чайника — около 2000 Вт; скорость закипания воды (при напряжении 220 В и мощности 2000 Вт) — 1 л за 4 мин.
Новые электрочайники не оказывают вредного влияния на живой организм, т.к. имеют слабое электромагнитное поле.

В электрических чайниках часто выходят из строя нагревательные элементы, т.к. соли, растворенные в воде, разъедают металл. Электрочайник с золочёным нагревательным элементом предотвращает образование на нём накипи и повышает теплоотдачу. Золочение поверхностей замедляет процесс коррозии нагревательного элемента, но не устраняет навсегда.

Будьте осторожны!

Нельзя дотрагиваться до подставки, если от неё поднят корпус чайника, а вилка электросети подключена к розетке. Протирать её можно только при отключении вилки от электросети.

Разрез электрочайника с нагревательным элементом в дне корпуса:
1 — защитный фильтр;
2 — шкала;
3 — трубка подачи пара;
4 — биметаллическая пластина;
5 — контроллер;
6 — выключатель;
7 — кнопка блокировки открывающейся крышки;
8 — нагревательный элемент;
9 — подставка;
10 — индикаторная лампа.

По материалам Интернет.

А теперь попьём чайку?

Приятного Вам аппетита!
