Что такое порт дисплея? Порт дисплея, который также можно назвать DP — это интерфейс цифрового дисплея, изначально предназначенный для подключения компьютеров к их дисплеям. Эта технология была разработана в Силликоновой долине, штат Калифорния, в конце 2000-х годов.

Одним из первых брендов, принявших эту новую технологию, был Apple в 2008 году, интегрировав в свои компьютеры систему «мини-порт дисплея». В 2009, Lenovo также будет интегрировать эту новую систему.

В этой статье мы увидим, что такое порт дисплея и разница между портом дисплея и HDMI.

Если вы хотите узнать больше об оборудовании, необходимом для использования Easy Multi Display, прочтите нашу статью «Какое оборудование для цифровых вывесок мне следует использовать?»

Что такое порт дисплея?

Порт дисплея представляет собой цифровой аудио / видео разъем для дисплеев, он позволяет передавать звук и изображение высокой четкости на экран. Основным преимуществом порта дисплея является его пропускная способность и качество звука / видео, но эта технология не заменила другие технологии, такие как HDMI.

Различные версии порта дисплея

Первая версия: Display Port 1.0

• Поддерживает скорость передачи данных 10.9 Гбит / с
• Имеет вспомогательный двунаправленный канал 1 Мбит / с

Вторая версия: Display Port 1.2

• Поддерживает скорость передачи данных 21.6 Гбит / с
• Позволяет 4K со скоростью 60 кадров в секунду
• Дополнительный канал имеет пропускную способность 720 Мбит / с и поэтому может передавать USB 2. 0 и Ethernet.

Третья версия: Display Port 1.3

• Пропускная способность 32.4 Гбит / с
• Позволяет два потока 4K со скоростью 60 кадров в секунду, один поток 4K со скоростью 120 кадров в секунду и 3D высокого разрешения.
• Поддерживает дисплей 5K RGB и дисплей 8K

Четвертая версия: Display Port 1.4

• Новая технология Display Stream Compression 1.2 (DSC)
• Сжатие потока (3: 1)
• Включает 8k при 30 кадрах в секунду и 4k HDR при 120 кадрах в секунду

Типы порта дисплея

Когда мы говорим о разных типах портов дисплея, мы говорим о разных разъемах, и в настоящее время у нас есть два из них:

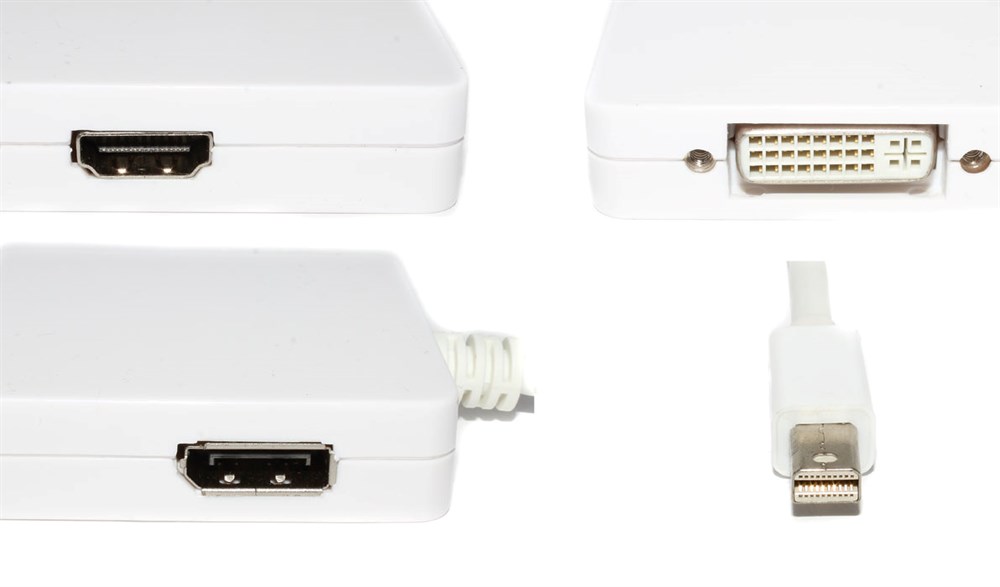

стандартный порт«а»мини-порт дисплея«.

Стандартный порт в основном используется для видеомониторов, в то время как порты мини-дисплея используются на компьютерах и, в частности, на Apple Macbook.

Различия между портом дисплея и HDMI

Эти два порта используют два разных режима передачи данных, поэтому существуют эти две технологии, потому что они «несовместимый«от HDMI к порту дисплея. С одной стороны, порт дисплея использует Дифференциальная сигнализация низкого напряжения (LVDS) подает 3.3 В. С другой стороны, HDMI использует Минимизированная дифференциальная сигнализация перехода (TMDS), обеспечивающая 5 вольт.

HDMI к порту дисплея

Таким образом, две технологии несовместимы, поэтому будьте очень осторожны, потому что вы можете сжечь свои компоненты, объединив эти две технологии. Однако нет ничего невозможного, на самом деле вы можете очень легко переключиться с HDMI на порт дисплея, используя

Кодер AV-over-IP DisplayPort что позволяет конвертировать поток в видеопоток, избегая проблем несовместимости.

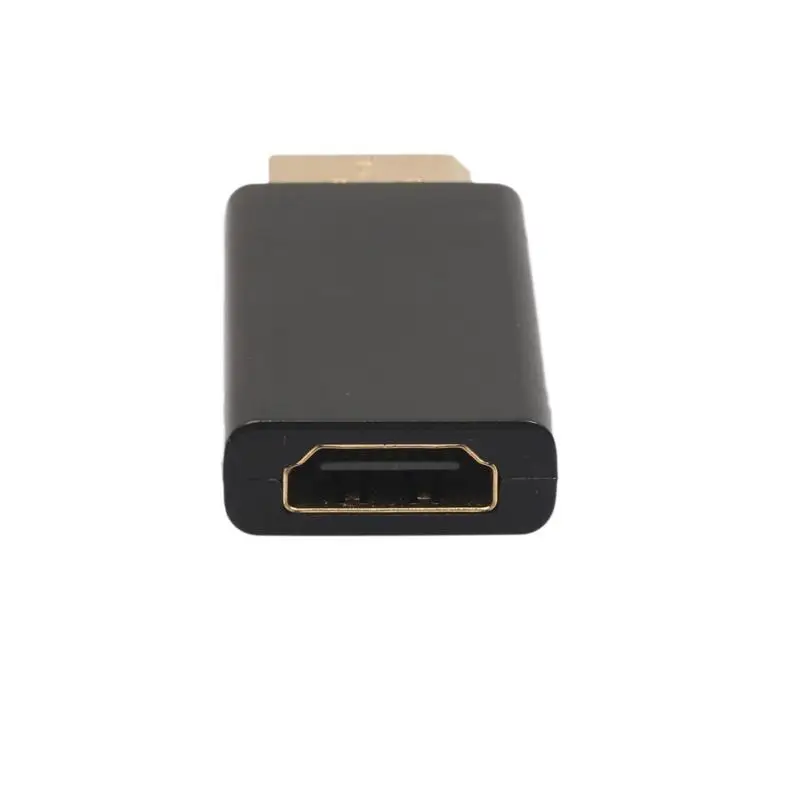

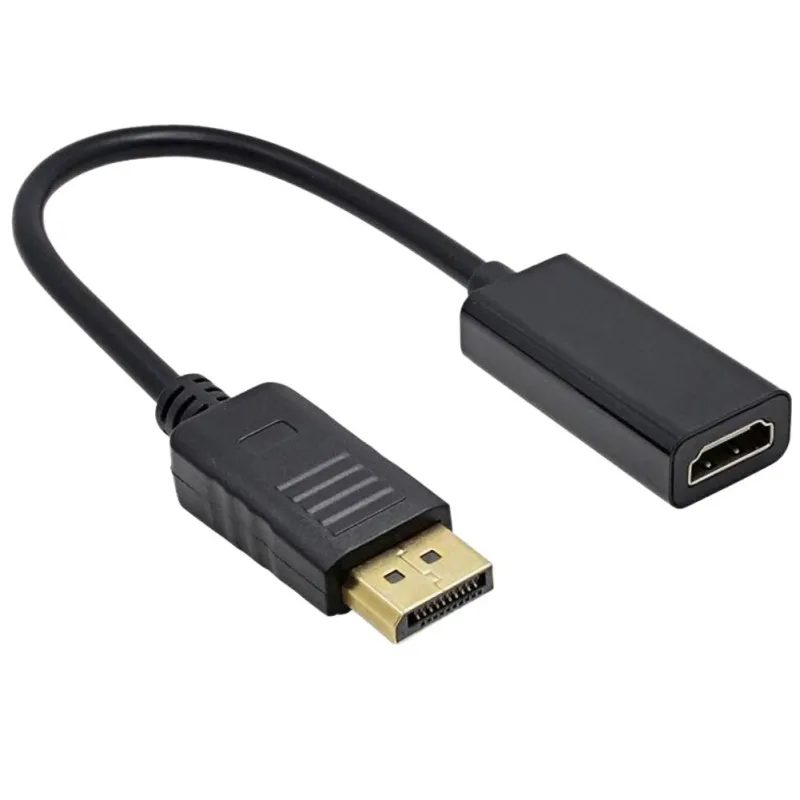

Порт отображения по HDMI

Таким образом, оба формата совместимы с использованием простого кабеля, оснащенного портом дисплея и разъемом HDMI. Действительно, этот тип кабеля использует на выходе 3.3 вольта и преобразует его в 5 вольт.

Чтобы узнать больше о том, что такое порт дисплея

Различные типы HDMI

Установка мини-порта экрана и драйверов User-Mode дисплея — Windows drivers

Twitter LinkedIn Facebook Адрес электронной почты

• Статья
• 09/21/2022
• Чтение занимает 2 мин

Драйвер мини-порта экрана для графического устройства устанавливается в операционной системе с помощью INF-файла, помеченного как »

Class = дисплей«. Этот INF-файл будет интерпретирован системным установщиком класса вывода во время установки драйвера.

в INF-файле драйвера мини-порта экрана графического устройства для Windows Vista и более поздних версий должны храниться все параметры программного обеспечения в разделе ддинсталл. это приведет к тому, что операционная система скопирует все значения реестра в ключ программного обеспечения Plug and Play (PnP) в реестре.

чтобы обеспечить правильную установку, в INF-файле любого драйвера мини-порта дисплея, который Windows соответствует модели видеодрайвера (WDDM), необходимо указать следующие сведения.

Установка флагов управления драйвером

добавление Параметры реестра программного обеспечения

Добавление User-Mode отображение имен драйверов в реестр

Загрузка драйвера монитора User-Mode

Настройка оценки возможностей драйвера

Установка флага Copy-File для поддержки отключения PnP

Задание значения типа запуска

Отключение взаимодействия с OpenGL

Добавление сведений к понятным строковым именам графических адаптеров

Пропуск сведений о Лайаутфиле и Каталогфиле

Определение исходных дисков и файлов

Общие сведения о файлах INF для x64

Общие сведения об установке

Переопределение монитора Едидс с помощью INF-файла

Общие сведения о создании INF-файла драйвера минипорта экрана см. в разделе Обзор файлов INF и разделов INF и директив . Дополнительные сведения об идентификаторах корня реестра, таких как хкр, см. в разделе INF аддрег директива.

Примечание . Нет разделов и директив INF для удаления драйверов отображения, характерных для графических устройств.

Почему DisplayPort — VESA — Стандарты интерфейсов для индустрии дисплеев

Узнайте больше: Получите обзорные презентации DisplayPort

Это отраслевая замена устаревшим технологиям отображения, таким как DVI, LVDS и VGA, и в настоящее время она встраивается во все новые наборы микросхем для ПК. , графические процессоры и контроллеры дисплеев от основных производителей микросхем. DisplayPort использует современный цифровой протокол и обеспечивает расширяемую основу для обеспечения потрясающих возможностей цифрового дисплея. Разработанный для реализации с низким энергопотреблением и высокой производительностью, DisplayPort позволяет использовать технологию отображения следующего поколения, обеспечивая при этом совместимость с существующим оборудованием. Разработан специально для использования в приложениях с ограниченным пространством, таких как ультратонкие ноутбуки, нетбуки и графические карты, где пространство разъема имеет большое значение и где действительно важна производительность дисплея.

DisplayPort разработан как готовое к будущему масштабируемое решение для высокопроизводительного подключения цифровых дисплеев. Он обеспечивает самое высокое разрешение, самую высокую частоту обновления и самую большую глубину цвета по сравнению со стандартными кабелями.

DisplayPort обладает уникальными функциями и возможностями, позволяющими использовать новые захватывающие типы дисплеев и способы их использования. Владельцам ПК не требуется заменять все свое оборудование, поскольку простые адаптеры позволяют устройствам с поддержкой DisplayPort подключаться к мониторам и проекторам, использующим более старые технологии, такие как DVI, HDMI и VGA.

Важные особенности DisplayPort 2.0/2.1:

• Поколение DisplayPort 2. x обеспечивает трехкратное увеличение производительности полосы пропускания видео (макс. полезная нагрузка 77,37 Гбит/с)
  • Максимальная скорость соединения до 20 Гбит/с на линию и более эффективное кодирование каналов 128/132 бит, обеспечивающее максимальную полезную нагрузку 77,37 Гбит/с
  • Первый стандарт с поддержкой разрешения 8K (7680 x 4320) при частоте обновления 60 Гц с полноцветным разрешением 4:4:4, в том числе с 30 битами на пиксель (bpp) для поддержки HDR-10
• Разрешения выше 8K: Примеры конфигураций:
  • Разрешение одного дисплеяОдин дисплей 16K (15360×8460) с частотой 60 Гц и 30 бит/сек 4:4:4 HDR (с DSC)
    Один дисплей 10K (10240×4320) @60 Гц и 24 бит/сек 4:4:4 (без сжатия)
  • Двойное разрешение дисплеяДва дисплея 8K (7680×4320) с частотой 120 Гц и 30 бит/сек 4:4:4 HDR (с DSC)
    Два дисплея 4K (3840×2160) с частотой 144 Гц и 24 бит/сек 4:4:4 (без сжатия)
  • Тройное разрешение дисплеяТри дисплея 10K (10240×4320) с частотой 60 Гц и 30 бит/сек 4:4:4 HDR (с DSC)
    Три дисплея 4K (3840×2160) с частотой 90 Гц и 30 бит/сек 4:4:4 HDR (без сжатия)
  • При использовании только двух линий на разъеме USB-C через альтернативный режим DP для обеспечения одновременной передачи данных и видео SuperSpeed ​​USB, DP 2. 0 может включать такие конфигурации, как: Три дисплея 4K (3840 × 2160) при 144 Гц и 30 бит/сек 4:4 :4 HDR (с DSC)
    Два дисплея 4Kx4K (4096×4096) (для гарнитур AR/VR) при 120 Гц и 30 бит/сек 4:4:4 HDR (с DSC)
    Три QHD (2560×1440) при 120 Гц и 24 бит/сек 4:4:4 (без сжатия)

    Один дисплей 8K (7680×4320) с частотой 30 Гц и 30 бит/сек 4:4:4 HDR (без сжатия)
• Более высокая частота обновления и поддержка расширенного динамического диапазона (HDR) при более высоких разрешениях
• Улучшенная поддержка нескольких конфигураций дисплея
• Улучшенный пользовательский интерфейс с дисплеями дополненной/виртуальной реальности (AR/VR), включая поддержку разрешений 4K и выше VR.
• Преимущества DP 2.1 проявляются как в собственном разъеме DP, так и в разъеме USB Type-C
• Поддержка сжатия потока отображения (DSC) без визуальных потерь с прямым исправлением ошибок (FEC), транспорт метаданных HDR и другие расширенные функции

Важные особенности DisplayPort 1.

4a:

• Революционная технология интерфейса дисплея следующего поколения
  • Архитектура микропакетов с 1-4 дорожками
  • До 8,1 Гбит/с на канал — 32,4 Гбит/с по 4 каналам
  • С учетом накладных расходов — 25,92 Гбит/с по 4 каналам
  • Увеличенная пропускная способность позволяет использовать мониторы 5K (5120 x 2880) с одним кабелем и без сжатия
  • Поддержка нескольких дисплеев — два монитора 4K UHD (3840 x 2160) с поддержкой VESA Coordinated Video Timing через один разъем
  • Продолжается поддержка преобразования видео в форматы VGA, DVI и HDMI
  • Поддержка HDCP 2.2 и HDMI 2.0 с CEC
  • Поддержка структуры пикселей 4:2:0, позволяющая отображать изображения с разрешением 8K x 4K
  • Возможность поддержки монитора UHD с частотой 60 Гц и 24-битного цвета по (2) полосам при назначении других 2 полос для альтернативных типов данных, таких как USB, как разрешено в DockPort

Важные особенности DisplayPort 1.

2:

• Революционная технология интерфейса дисплея
  • Архитектура микропакетов с 1-4 дорожками
  • До 5,4 Гбит/с на канал — 21,6 Гбит/с по 4 каналам
  • Вспомогательный канал для двунаправленной передачи данных на скорости 1 Мбит/с/720 Мбит/с Дополнительно
  • Разъемы с питанием (до 1,5 Вт)
  • Поддержка нескольких дисплеев — 63 отдельных AV-потока поддерживаются с одного разъема
  • Масштабируемость для больших и малых устройств, дисплеев и кабелей
• Разработан специально для высокопроизводительной графики и плоскопанельных дисплеев
  • Совместимость с низким напряжением для интеграции с новейшими чипсетами, графическими процессорами и контроллерами дисплея
  • Маломощные и масштабируемые линии для интеграции непосредственно в ЖК-панели
  • Низкий уровень электромагнитных и радиопомех
  • Компактный внешний разъем с дополнительной защелкой
  • Разъем Mini DisplayPort экономит пространство и обеспечивает высокую производительность для ноутбуков, нетбуков и видеокарт с несколькими выходами
• Опора для длинного троса
  • До 15 метров и более
  • Также доступны активные кабели с более высокой пропускной способностью и гибридные кабели (используйте разъем питания DP)
• Стандарт высокой производительности
  • За пределами высокой четкости; WQXGA при 10-битном цвете
  • Поддержка стереозвука Beyond Full HD 3D на частоте 120 Гц
  • DP v1. 2 обеспечивает передачу Full HD High Color Range Quad Full HD через стандартный разъем DisplayPort (до 4K x 2K при 60 кадрах в секунду и 24 битах на секунду)
• Сверхнизкая задержка для сверхбыстрого отклика
• Высокая производительность по сравнению со стандартными кабелями
• Включает захватывающие новые дизайны дисплеев
  • Уникальная возможность монитора с прямым приводом (DDM) позволяет создавать ультратонкие мониторы
  • Аудио и HDCP обеспечивают воспроизведение контента высокой четкости и встроенные динамики на многофункциональных дисплеях
• Повсеместное подключение к любому дисплею

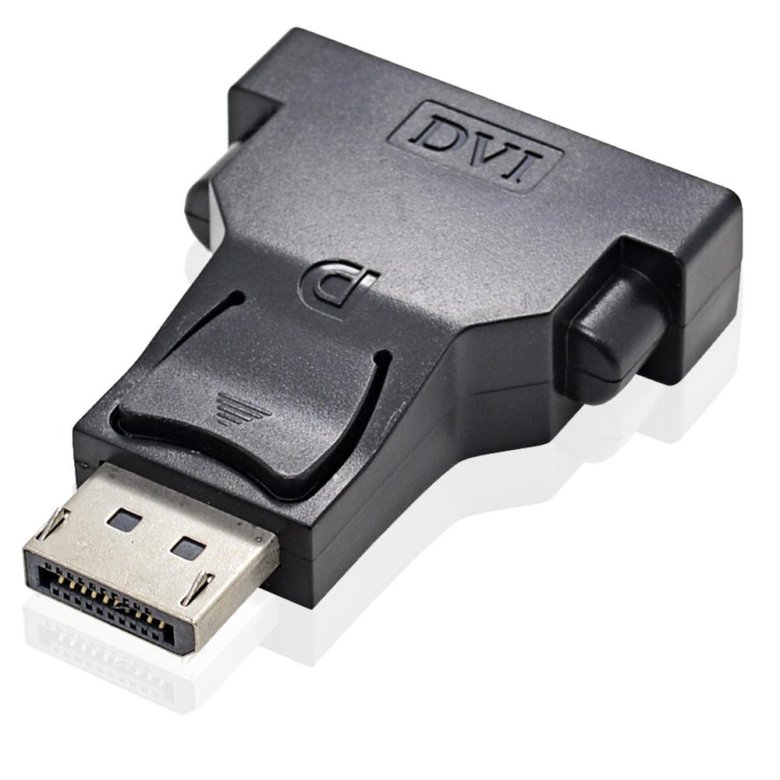

  • Взаимодействие с передачей сигналов DVI и HDMI через разъем DisplayPort
  • Совместимость с существующими дисплеями через простые адаптеры
  ПК
  • Dual-mode DisplayPort можно подключать к мониторам и проекторам DVI, VGA и HDMI.
• Сокращает количество проводов и повышает производительность ноутбуков
  • Встроенный DisplayPort (eDP) позволяет использовать более легкие внутренние кабели
  • Встроенный порт DisplayPort снижает энергопотребление системы, продлевая срок службы аккумулятора ноутбука
  • Позволяет использовать ЖК-дисплеи ноутбуков с более высокими характеристиками для новых приложений, таких как 3D-стерео, частота обновления 120 Гц и максимальная глубина цвета

*Для VGA требуется отдельный преобразователь. DVI и HDMI поддерживаются, только если устройство-источник DisplayPort поддерживает DP++ и требует отдельного адаптера. Полное разрешение DisplayPort не поддерживается на устройствах без DisplayPort.

Кабели DisplayPort

: описание типов и характеристик

Выбор подходящего кабеля DisplayPort для видео высокого разрешения

Что такое DisplayPort?

DisplayPort, или сокращенно DP, — это стандарт аудио- и видеоинтерфейса, администрируемый Ассоциацией стандартов видеоэлектроники (VESA). Первоначально предназначенный для замены старых видеоинтерфейсов, таких как DVI и VGA, DisplayPort в основном используется настольными компьютерами, ноутбуками и проекторами.

Приобретение кабеля DisplayPort

Скорость передачи
Все кабели DisplayPort поддерживают одни и те же функции. Основное различие между ними заключается в скорости передачи. Разрешение, глубина цвета, количество мониторов, частота обновления — все это зависит от того, сколько данных может передать кабель.

Обновления стандарта DisplayPort обычно включают увеличение скорости передачи (также называемой пропускной способностью). Чтобы упростить поиск нужного кабеля, рабочая группа VESA DisplayPort дает название скорости передачи.

Дополнительные сведения см. в разделе «Кабели DisplayPort и конфигурации монитора DisplayPort 2.0» ниже.

Длина кабеля
Пассивные кабели передают сигналы. Это все, что они делают. Чем длиннее кабель или чем больше данных (с более высоким разрешением) вы пытаетесь передать по нему, тем больше вероятность того, что сигнал ослабнет и будет страдать от ошибок и помех.

Максимальная длина пассивного кабеля DisplayPort составляет не менее 15 метров/33 футов. В зависимости от качества кабеля и других факторов вы можете передавать видео и аудио на большие расстояния.

Пассивные и активные кабели
Если вам нужно большее расстояние, у вас есть два варианта: усилитель сигнала или активный кабель. Оба делают по сути одно и то же. Они восстанавливают или увеличивают мощность сигнала, чтобы его можно было передавать дальше. В зависимости от разрешения активные кабели могут легко достигать 150 футов и более.

Часто задаваемые вопросы о выборе кабеля DisplayPort

Что такое сжатие потока отображения (DSC)?
Высокое разрешение 8K и выше, большая глубина цвета и увеличенная частота кадров расширяют возможности видеокабелей, даже кабелей с высокой пропускной способностью, таких как DisplayPort. Единственный способ передать больше битов — добавить больше дорожек в кабель или сжать сигнал. Display Stream Compression (DSC) — это новый стандарт, впервые представленный в DisplayPort 1.4, который обеспечивает сжатие без визуальных потерь 2:1 или 3:1. Это «легкое сжатие» позволяет кодировать и декодировать видео в режиме реального времени с очень низкой задержкой, что делает его идеальным для высокопроизводительных приложений, таких как игры. По сравнению с передачей видео без сжатия, DSC экономит электроэнергию и поддерживает разрешение до 16K (15360 x 8460). Однако для наилучшего качества изображения лучше избегать любого сжатия.

Как проверить версию DisplayPort?
Видеокарты и драйверы портов обычно не указывают версию DisplayPort, которую они поддерживают, но показывают максимальное разрешение и частоту обновления (например, 4096 x 2304 при 60 Гц). Определите процессор, используемый вашим компьютером, затем обратитесь к графическим характеристикам на веб-сайте производителя.

Как последовательно подключить несколько мониторов?

Многопотоковая передача (MST) позволяет управлять несколькими дисплеями через один порт DP. Дополнительные сведения о функции MST см. в разделе «Объяснение многопоточной передачи DisplayPort (MST)».

Что такое двойной режим DisplayPort?
Устройства, поддерживающие двойной режим DisplayPort, обнаружат, когда подключены одноканальные мониторы HDMI и DVI, и отправят сигналы HDMI/DVI вместо DisplayPort. Это дополнительная функция, которую реализуют некоторые производители устройств, но она не является обязательной. Как узнать, поддерживает ли ваш ноутбук или док-станция DisplayPort Dual-Mode? Порт иногда помечен логотипом DP++, но не всегда. См. документацию, прилагаемую к вашему устройству.

DisplayPort и HDMI. Какая разница?
DisplayPort и HDMI часто сравнивают, потому что у них много одинаковых функций. Помимо того, что DP и HDMI используют разные разъемы, DisplayPort больше ориентирован на компьютеры, тогда как HDMI стал стандартом де-факто для подключения телевизоров и потребительских AV-продуктов. Благодаря более высокой пропускной способности DisplayPort поддерживает более высокие разрешения экрана и частоту обновления, что делает его популярным выбором для геймеров и профессиональных видеоредакторов.

Поддерживает ли DisplayPort звук?
Да, DisplayPort может передавать многоканальные цифровые аудио- и видеосигналы одновременно, хотя это не всегда реализуется производителями устройств. Если DP-аудио поддерживается графической картой вашего ПК или ноутбуком, вы сможете транслировать звук на динамики, встроенные в ваш монитор, или подключать динамики к монитору вместо компьютера.

Эволюция стандарта DisplayPort

С каждым обновлением стандарта DisplayPort требуется большая пропускная способность для поддержки более высоких разрешений видео, частоты обновления и глубины цвета. Эффективная скорость передачи данных DP 1.3 и 1.4 достаточна для поддержки 24-битного цветного монитора 4K с частотой обновления до 120 Гц, но она не способна поддерживать новое поколение дисплеев с более высоким разрешением 6K и 8K, не прибегая к к сжатию.

* Эффективная полоса пропускания после учета служебной информации кодирования сигнала. DP 1.x использует кодировку 8/10b, что приводит к 20% накладным расходам. DP 2.0 использует более эффективные 128/132b с накладными расходами 3%.

DisplayPort 1.0 (2006)

• Высокая скорость передачи данных (HBR) 2,70 Гбит/с на канал
• Схема кодирования данных: 8b/10b
• DPCP 1.0

DisplayPort 1.1 (2007)

• HDCP (защита от копирования высокого разрешения) 1. 3
• Двойной режим (DP++)
• 3D-видео

DisplayPort 1.2 (2009)

• Многопотоковая передача (MST)

DisplayPort 1.3 (2015)

• Совместимость с HDMI 2.0
• HDCP 2.2

DisplayPort 1.4 (2016)

• HDR
• ХБР3
• ДСК 1.2

DisplayPort 1.4a (2018 г.)

• ДСК 1.2а

DisplayPort 2.0 (2019)

• Разрешение видео:
  • 8K/60 Гц без сжатия
  • 10K@60Hz с 24-битным цветом и 4:4:4
  • 16K@60 Гц с DSC
• HDR
• Скорость передачи 77,37 Гбит/с (UHBR 10)
• Кодировка данных: 128b/132b
• Сжатие сигнала дисплея (DSC)
• Прямое сжатие ошибок (ранее опционально)
• Воспроизведение панели (ранее опционально)
• Адаптивная синхронизация (дополнительно)

Необработанная пропускная способность и эффективная пропускная способность

В последней спецификации DisplayPort, DP 2. 0, вы увидите максимальную пропускную способность 80 Гбит/с и эффективную пропускную способность 77,4 Гбит/с. Какая разница между двумя?

DP 2.0 построен на стандарте Thunderbolt 3, который обеспечивает четыре линии 20 Гбит/с для передачи данных. В то время как Thunderbolt использует две полосы (2 x 20 Гбит/с) в каждом направлении, передача видео осуществляется только в исходящем направлении, поэтому DisplayPort может выделить все четыре полосы (всего 80 Гбит/с) для видео.

Необработанные видеосигналы передаются с дополнительным кодированием, позволяющим воспроизвести их принимающим устройством. В соответствии со стандартами DP 1.x видеосигнал передавался с использованием относительно неэффективной схемы кодирования 8b/10b (8-битная полезная нагрузка плюс 2 бита кодирования приводит к 25% накладных расходов). DP 2.0 использует кодирование 128b/132b и требует всего 3,125% служебных данных (4 бита кодирования на каждые 128 бит видео).

Эффективная пропускная способность DP 2. 0 рассчитывается следующим образом:

Максимальная пропускная способность: 4 полосы x 20 Гбит/с на полосу = 80 Гбит/с
Эффективная полоса пропускания: 80 Гбит/с минус 3,125% накладных расходов на кодирование = 77,4 Гбит/с

Что такое цветовое пространство?
Цветовое пространство — это определенный диапазон цветов, которые могут быть представлены в изображении. Двумя основными цветовыми пространствами, используемыми для представления цифрового видео, являются RGB и YCbCr. Двумя важными характеристиками цветового пространства являются глубина цвета и гамма.

• Глубина цвета — это количество битов, используемых для представления цвета одного пикселя и определяющее степень затенения или градации.
• Гамма означает количество доступных цветов.

Первоначальная спецификация HDMI обеспечивала поддержку 24-битной глубины цвета (8 бит на цвет x 3 цвета RGB). HDMI 1.3 представил Deep Color, в котором добавлена ​​поддержка 30-битной, 36-битной и 48-битной глубины цвета. Стоит иметь в виду, что человеческий глаз может различать только около 10 миллионов различных цветов, поэтому 24-битного цвета достаточно для большинства ситуаций.

Глубина цвета

Что такое субдискретизация цветности?
Субдискретизация цветности — это форма сжатия видеоданных. Он уменьшает количество данных о цвете в видеосигнале таким образом, что практически не влияет на качество изображения.

Каждый пиксель видеоизображения содержит информацию о яркости (яркости) и цвете (цветности). Поскольку человеческий глаз более чувствителен к различиям в яркости, чем в цвете, субдискретизация цветности уменьшает объем передаваемых данных, позволяя пикселям обмениваться данными о цвете с соседними пикселями.

Подвыборка цветности представлена ​​тремя цифрами. Первое число — это количество пикселей в каждой строке образца. Второе число указывает количество пикселей в ВЕРХНЕМ ряду, которые содержат информацию о цвете. Третье число указывает количество пикселей в НИЖНЕЙ строке, которые содержат информацию о цвете.

• 4:4:4 означает отсутствие субдискретизации. Каждый пиксель имеет свою собственную информацию о цвете.
• 4:2:2 указывает на то, что два соседних пикселя в каждой строке совместно используют информацию о цвете, что представляет сокращение данных о цвете на 50 %.
• 4:2:0 означает, что нижняя строка не имеет информации о цвете и использует информацию, предоставленную для верхней строки. Такой подход уменьшает данные о цвете на 75%.

Конфигурации монитора DisplayPort 2.0
Благодаря большей пропускной способности DP 2.0 можно подключить два монитора 4K, работающих на частоте 144 Гц, с помощью одного кабеля и без сжатия. Это должно быть хорошей новостью для геймеров и любителей виртуальной реальности (VR), которые ищут сверхвысокие разрешения и частоты обновления.

Приведенные ниже таблицы иллюстрируют универсальность последнего стандарта DP.

Порт/кабель DisplayPort

Источник: Ассоциация стандартов видеоэлектроники (VESA) Рабочая группа DisplayPort

Порт/кабель USB-C (DisplayPort в альтернативном режиме)

Источник: Ассоциация стандартов видеоэлектроники (VESA) Рабочая группа DisplayPort

Кабели DisplayPort

Все кабели DisplayPort имеют одинаковые характеристики, за исключением скорости передачи.

Кабели DisplayPort 1.x поддерживают четыре режима передачи: RBR, HBR, HBR2 и HBR3.

DisplayPort 2.0 представил пятый режим передачи, Ultra High Bit Rate (UHBR), который поддерживает три новых скорости передачи данных на линию: 10 Гбит/с, 13,5 Гбит/с и 20 Гбит/с. Максимальная общая пропускная способность стандартного 4-полосного соединения составляет 4 x 20 Гбит/с или 80,00 Гбит/с.

Кабель DisplayPort-DisplayPort 8K

Когда установлено соединение DisplayPort, режим передачи определяется с помощью процесса, называемого Link Training. Этот процесс определяет максимальную скорость соединения. Если кабель DisplayPort не может поддерживать стабильное соединение на определенной скорости, подключенные устройства «откатятся» на более низкую скорость. Подключенные устройства могут согласовать новую более высокую или более низкую скорость в любое время, если будут обнаружены ошибки сигнала.

Разъемы DisplayPort

Стандартные разъемы DisplayPort

Разъемы DisplayPort бывают двух размеров: стандартный DisplayPort и Mini DisplayPort (mDP). Хотя эти разъемы различаются по форме, они оба имеют 20 контактов и поддерживают одни и те же функции.

Стандартный разъем DP обычно используется для ПК, ноутбуков и дисплеев. Меньший разъем mDP был первоначально разработан Apple в 2008 году и включен в спецификацию DisplayPort 1.2 в 2010 году.

mDP также использовался в качестве разъема для интерфейса Thunderbolt, пока не переключился на разъем USB-C в Thunderbolt 3.

Оба разъема DP используют фрикционный замок. Дополнительный фиксирующий механизм доступен в более крупной версии.

Разъемы DisplayPort для трапецеидальных искажений также доступны с дополнительными кронштейнами для монтажа на панель. Их можно использовать со стандартными лицевыми панелями в различных условиях, включая подиумы конференц-залов, учебные классы и торговые киоски.

Захватывающие или фиксирующие разъемы

Некоторые стандартные разъемы DisplayPort имеют фиксирующий механизм, предотвращающий их случайное отсоединение. Все разъемы DisplayPort имеют прорези для защелок, но защелки на самом разъеме не являются обязательными.

Альтернативный режим DisplayPort с использованием USB-C

В альтернативном режиме некоторые контакты разъема USB-C используются для передачи других протоколов. Это позволяет использовать широко распространенный порт/разъем USB-C не только для передачи данных или питания. На сегодняшний день существует четыре альтернативных режима: DisplayPort, Mobile High-Definition Link (MHL), Thunderbolt и HDMI.

Последняя версия DisplayPort Alt Mode 2.0 может передавать несжатое видео 8K (7680 x 4320) с частотой 60 Гц или 16K (15360 x 8640) с частотой 60 Гц при использовании сжатия потока отображения (DSC). Проверьте характеристики видеокарты вашего ПК или ноутбука, чтобы узнать, какая версия DisplayPort поддерживается.

Способен ли порт USB4 передавать сигнал DisplayPort?
USB4 может передавать сигнал DP 2.0, используя альтернативный режим или туннелирование протокола USB4. Когда устройства взаимодействуют друг с другом, они используют протокол. Если оба устройства могут понимать один и тот же протокол, соединение может быть установлено. Концептуально туннелирование протоколов создает «канал» с одним протоколом и использует его для отправки данных по другому протоколу. Туннелирование протокола USB4 создает туннель USB-C, через который можно отправлять данные DisplayPort. Туннелирование протокола USB4 похоже на альтернативный режим, но не требует контроллера DP или PCIe.

Передача сигналов DisplayPort.

Длина кабеля DisplayPort. Кабель длиной 15 м, такой как Tripp Lite P580-050, может передавать сигнал DP с разрешением 1080p. Хорошим практическим подходом является проверка передачи на требуемом расстоянии по кабелю хорошего качества. Если вы видите проблемы с силой сигнала (например, искры или другие артефакты), добавьте усилитель сигнала, такой как Tripp Lite B121-000.

Удлинители DisplayPort

Когда требования к дальности передачи превышают пределы пассивных и активных кабелей, самое время рассмотреть различные формы расширения сигнала.

DisplayPort через CATx Extender

DisplayPort через CATx — удлинитель DP через CATx преобразует сигнал DisplayPort в фирменную форму, которую можно передавать по кабелю категории и повторно преобразовывать на другом конце без потери мощности или точности сигнала. . При таком подходе сигнал DisplayPort можно передавать примерно в три раза дальше, чем по активному кабелю DisplayPort, — примерно на 100 метров (328 футов). Экранированный (STP) кабель Cat6 рекомендуется из-за его способности уменьшать электромагнитные помехи от линий электропередач и перекрестные помехи внутри кабеля.

DisplayPort по оптоволоконному кабелю (активный оптический кабель) — разъемы оптоволоконного порта DisplayPort преобразуют обычные электрические входы в импульсы света, которые передаются с высокой скоростью по оптоволоконному кабелю, а затем снова преобразуются в электричество на принимающей стороне. Поскольку передача сигнала является оптической, она не подвержена линейному шуму EMI/RFI. Для оптоволокна DisplayPort действуют те же ограничения в 100 метров/328 футов, что и для медного Ethernet-кабеля.

Беспроводные удлинители DisplayPort — Проводной удлинитель использует Ethernet или активный оптический кабель для передачи данных между передатчиком и приемником. Беспроводной расширитель отправляет сигнал DisplayPort, используя один из протоколов WiFi (например, 802.11ac или 802. 11n). Беспроводная связь, как правило, медленнее проводной, поэтому убедитесь, что разрешение видео и частота соответствуют вашим потребностям. Например, Tripp Lite B126-1D1-WHD1 может передавать сигнал 4K/30 Гц на расстояние до 98 футов.

Дополнительные сведения о видеоудлинителях DisplayPort и принципах их работы см. на стр. 9.0055 см. нашу страницу о технологиях видеоудлинителей.

Переключение и разделение сигналов DisplayPort

Коммутаторы и разветвители часто путают, и на то есть веские причины. Они выполняют схожие функции. Переключатель принимает несколько входов и позволяет выбрать, какой из них отображать на телевизоре или мониторе компьютера. Сплиттер делает ровно наоборот. Он принимает один видеосигнал и воспроизводит его на нескольких дисплеях.

Разветвители DisplayPort
Разветвитель DisplayPort принимает один видеосигнал DisplayPort и отправляет его на несколько дисплеев. На каждом дисплее будет отображаться одно и то же изображение. Разветвители часто классифицируют по их входам и выходам. Например, 2-портовый сплиттер может называться «1×2», потому что он имеет один вход и два выхода.

При выборе разветвителя убедитесь, что выходной сигнал имеет нужное разрешение и частоту. Видеоразветвитель также может выполнять преобразование протокола, например преобразование DisplayPort в HDMI.

Переключатели DisplayPort
Коммутатор DisplayPort, также называемый переключателем презентаций, выводит аудио и видео из нескольких источников, но только по одному за раз. Например, презентация в зале заседаний может включать слайды Powerpoint и видео из службы потоковой передачи, такой как YouTube или Vimeo.

Матричный переключатель имеет несколько входов И выходов. Например, матричный переключатель 9×2 имеет 9 входов и 2 выхода.

Другим вариантом темы «многие к одному» является Multiviewer, объединяющий несколько видеовходов на одном мониторе. Мультивьюверы встречаются в диспетчерских вещания и системах видеонаблюдения.

Продукты, упомянутые в этой статье

Кабели DisplayPort

Адаптеры DisplayPort

Кабели-адаптеры DisplayPort

Удлинители и усилители сигнала DisplayPort

Видеоразветвители и мультивьюверы

Видеокоммутаторы

Почему купить у Litea у Tripp?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. Приобретая Tripp Lite от Eaton, вы получаете надежные инженерные решения, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов.
