Как подключить датчик движения к светодиодному прожектору: схема и регулировка

Освещение территории возле дома – важный аспект благоустройства. Удобнее не в потемках пытаться попасть в замочную скважину, а видеть при свете фонаря все что происходит. Использование уличного освещения считается одной из мер повышения безопасности – в освещенный прожекторами двор вряд ли захотят пролезть злоумышленники.

Удобны в этом плане уличные осветительные приборы с датчиками присутствия. Перед тем как подключить датчик движения к светодиодному прожектору, требуется узнать основные особенности этого процесса и функционирования подобного осветительного оборудования.

Принцип работы

Функция датчика движения включать освещение при возникновении в зоне действия человека. Через короткий промежуток времени освещение выключается. Если правильно смонтировать систему, то расход электроэнергии для освещения территории снижается на 70%.

Светодиодный прожектор

Схема включения зависит от типа используемого датчика, конкретней:

  1. Инфракрасный. Датчик обнаруживает и реагирует на изменения теплового (ИК) излучения в зоне охвата. При движении объекта каждая, отдельная линза фокусируется на нем, как раз это сигнализирует о необходимости включения прожектора. Чувствительность прибора зависит от количества линз, которые в нем содержаться – чем больше, тем чувствительней. Среди недостатков такого: ложное срабатывание и сниженная точность, он не может работать при любой температуре. Что касается положительных качеств, то у него есть возможность точной регулировки дальности, он не дает никакого излучения.
  2. Ультразвуковой. «Исследование» зоны действия происходит за счет звуковых волн, которые не слышны для человека. Если обнаруживается изменение частоты отражения волны, включается прожектор. Основной эффект, который применим в этих датчиках – эффект Доплера. У такого прибора есть недостатки, среди них: негативное воздействие на домашних питомцев, небольшая дальность воздействия. Срабатывание его происходит при резких перемещениях или при медленном движении мелкого объекта – все это зависит от настроек. Если провести настройку неправильно, ест риск, что злоумышленник сможет обмануть датчик. Что касается положительных сторон, то они доступны по цене, могут функционировать при любой температуре, движение определяется независимо от преград, которые есть перед объектом.
  3. Микроволновой. Такой вариант датчика излучает электромагнитные волны высокой частоты, отражаясь от объектов, они меняются, что фиксирует приемник. Принцип работы схож с предыдущим вариантом. Недостатки таких моделей: высокая цена, возможно ложное срабатывание. Считается что СВЧ излучение опасно для человека. Что касается преимуществ, то среди них: способность обнаруживать объекты за тонкими стенами, дверью, стеклом. Его работоспособность не меняется в зависимости от температуры, имеет компактные размеры.
  4. Комбинированные модели. Они в основном применяются в охранной сигнализации. Такие совмещают в себе несколько технологий, что указаны выше. При этом удается исключить недостатки и приумножить преимущества. Чаще всего комбинируется ИК с микроволновыми – в таком случае удается достичь точного определение движущихся объектов, а значит и срабатывания прожектора.

Важно! Указанные датчики работают с прожекторами на светодиодах, галогенных или лампах накаливания.

Вариант исполнения светодиодного прожекторак содержанию ↑

Варианты прожекторов с датчиком движения

Led-прожекторы с датчиками движения классифицируются по различным признакам. Важное разделение по защищенности от пыли и влаги. На улице много негативных факторов, которые не должны влиять на качество работы прибора.

Оптимальный вариант уровня защиты – IP65. Это означает, что сенсор полностью защищен от проникновения пыли, вода в него не попадает независимо от направления движения струи. Можно найти рекомендации применять сенсор с защитой IP44, но этого для улицы мало. Означает защиту от проникновения объектов более 1 мм и защиту от капель или брызг, что летят под углом. Этого недостаточно для беспрепятственной работы механизма.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Использование в прожекторе именно диодов дает дополнительную экономию электроэнергии. К тому же они самые долговечные.

Сам датчик движения может размещаться так:

  1. В корпусе led-прожектора – такие блоки можно назвать компакт, так как они самые небольшие по размерам.
  2. Единое целое с прожектором, но в отдельном от световых элементов корпусе.
  3. Прожектор и датчик присутствия – отдельные элементы. Последний допускается монтировать независимо от осветительного прибора.

При покупке устройства следует обращать внимание на угол и дальность зоны действия. При этом соизмерить ее с местом монтажа и размером участка, который нужно охватить в процессе работы сенсора.

При покупке следует учитывать радиус действияк содержанию ↑

Схемы подключения

От правильности подключения зависит, будет ли вообще система с прожектором и датчиком движения работать. Самый важный ориентир – это инструкция пользователя, там детально расписано как осуществлять подключение к сети 220 вольт.

Если корпус прожектора и датчик – отдельные элементы, то их можно размещать независимо друг от друга. Такое решение считается оптимальным, при этом сенсор следует ориентировать на место, где будут появляться люди. В этом случае требуется учитывать угол обзора и зону реагирования. Что касается прожектора, то его можно размещать в удобном для освещения месте для полного охвата его светом необходимой территории.

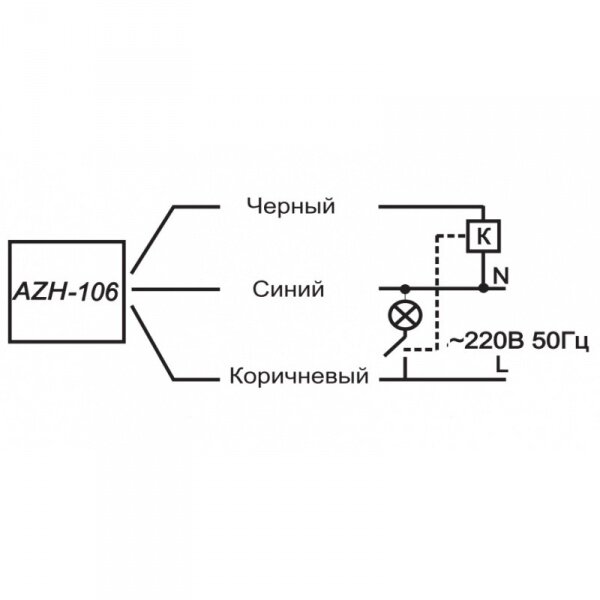

Стандартная схема подключения показана на картинке:

Стандартная схема подключения

Чтобы подключить датчик движения к прожектору требуется открыть крышку на приборе, которая даст доступ к клемме подсоединения проводов. Перед началом работы с электропроводкой, следует найти фазный кабель, для этого прозвонить их тестером. Его следует подключить к клемме датчика с коричневым проводом. Ноль подсоединяется к прожектору и к датчику. Осталось только подсоединить оставшийся провод к свободной клемме.

Совет! Иногда в схеме лучше оставить выключатель – это поможет контролировать освещенность вручную. Подсоединять его требуется параллельно. Это поможет, если требуется, оставить свет на улице на более длительный период, чем это предусмотрено настройками датчика.

К одному прожектору также получится подвести несколько сенсоров, если к освещаемому месту есть несколько подходов, которые не удается перекрыть зоной охвата одного прибора. В этом случае датчики подключаются параллельно, прожектор будет засвечиваться, как только сработает любой из подведенных к нему сенсоров. Подключается как на фото ниже:

Схема подключения двух датчиков движения

Если прибор вмонтирован в прожектор, то отдельное подключение датчика движения к прожектору осуществлять не нужно. Схема не отличается от стандартной: для любого светильника в отдельном подключении ДД не нуждается.

Важные правила:

  1. Все работы по подключению проводятся с выключенным автоматом на щитке, питания на кабелях быть не должно.
  2. В процессе для проверки напряжения следует использовать индикаторную отвертку.
  3. Важно не перепутать переменный ток подключения: фазу нужно соединять с фазным кабелем, ноль – с нулевым.
  4. После завершения работ подключиться к электрической сети и проверить работоспособности системы, также нужно настраивать датчик движения.

Видео инструкция

к содержанию ↑

Регулировка датчика

В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.

Клавиши регулировки светодиодного прожектора

Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности.

Угол установки

Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора. Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний.

В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.

Чувствительность

На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.

Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.

Освещенность

На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.

Регуляторы на корпусе прожектора

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Совет! Если на сенсоре нет такой настройки, то требуется дополнительно включить в цепь системы датчик освещенности. Так получиться использовать прожектор только в темное время суток, что более экономично.

Время задержки

Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.

к содержанию ↑

Видео по теме

Вывод

Датчик движения для уличного освещения – удобный вариант для дачи и частного дома. Можно экономно и при этом рационально использовать диодный прожектор. Подобную систему получиться создать как во дворе, для подсветки территории, так и возле ворот, для удобного заезда автомобилем.

Предыдущая

Датчики движенияКак работает ночник с датчиком движения и чем он полезен

Следующая

Датчики движенияЧто делать если не работает датчик движения включения света

Спасибо, помогло!Не помогло

Как подключить датчик движения к светодиодному прожектору


Где разместить

Для корректной работы датчика освещения, он должен быть правильно установлен. Важно, чтобы:

  • Рядом не было ламп или светильников, поскольку в таком случае датчик может ошибаться.
  • Рядом не должно быть кондиционера или системы отопления.
  • Не должно быть крупных объектов, которые будут закрывать зону действия датчиков.
В просторных помещениях рекомендуется устанавливать датчики на потолке. В таком случае угол обзора должен составлять 360 градусов. Обычно его устанавливают в центре потолка.

Если необходимо контролировать только часть помещения, то ставят датчик таким образом, чтобы его «мертвая зона» была как можно меньше.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Схемы установки датчиков движения

Самый легкий вариант — установка датчика на проводе, идущем к лампе. Такая схема подключения датчиков прекрасно подходит для темных комнат без окон.

Для уличного освещения или комнаты с окнами лучше дополнительно включить в схему датчик освещенности. При его отсутствии можно использовать в схеме выключатель. В любом случае вы сможете предотвратить включение освещения в дневное время.

Разница лишь в том, что датчик освещенности будет регулировать все самостоятельно, а для применения выключателя необходимо участие человека.

Минусом таких схем является невозможность включить свет на длительное время. Например, сидя на веранде, придется двигаться, чтобы свет не отключился.

Для того, чтобы была возможность длительного включения света при необходимости, в цепь рекомендуется добавить выключатель.

Он позволит свету гореть длительное время, а регулирование с помощью датчика включится только после отключения выключателя.

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.


Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Настройка

Установив лучший датчик движения, его требуется настроить. Для этого корпус датчика оснащают поворотными регуляторами. Их поворачивают, используя небольшую отвертку.

Угол наклона

Для датчика, установленного на стене, прежде всего выставляют угол наклона. Он должен быть таким, чтобы датчик мог контролировать как можно большую площадь. Данный параметр будет зависеть от обзора датчика и высоты, на которой он установлен.

Оптимально устанавливать датчик на высоте 2,4 метра. В таком случае, даже датчики с небольшим углом обзора смогут захватить большую часть помещения.

Чувствительность

С помощью специального регулятора можно изменять уровень чувствительности от минимального до максимального.

Этот параметр позволит исключить срабатывание датчика света на мелких домашних животных.

Время задержки

Датчики имеют определенное время выдержки. Обычно это 3-15 секунд. Некоторые модели позволяют самостоятельно выставить данное значение.

Уровень освещенности

Такой датчик можно настраивать в диапазоне от минимума до максимума.

После установки такой датчик ставят на максимальное значение. В вечернее время, когда по вашему мнению, уже должен включится свет, постепенно поворачивают датчик в сторону минимального значения до тех пор, пока не включится освещение.

Фото датчиков движения для включения света демонстрируют их различные конструкции. Чаще всего корпус датчиков выполняют в белом, сером или черном цвете. Это позволит вам подобрать наиболее подходящий в каждом конкретном случае вариант.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.


Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).


Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.


Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Фото датчиков движения для включения света


Пожалуйста, сделайте репост

0

1

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Как настроить светодиодный прожектор с датчиком движения | Статьи

Замена ручного выключателя на датчик движения оптимизирует работу прожектора и существенно сокращает затраты на электроэнергию. Кроме того, неожиданное появление света может отпугнуть потенциальных воров и отбить охоту совершать кражу. Монтаж устройств можно совершить самостоятельно, но перед этим необходимо понять, как работает светодиодный прожектор с датчиком движения, и подобрать подходящую схему их соединения.

Принцип работы сенсорного устройства

Прибор сканирует пространство в рабочей зоне и подает сигнал обо всех перемещениях. Для сбора информации устройство посылает волну и фиксирует данные о ее движении через равные промежутки времени. В случае появления новых предметов в области сканирования или перемещения старых сенсор срабатывает. В зависимости от типа используемого сигнала датчики принято разделять на несколько подтипов, используемых в разных системах охраны. Но для подключения к прожектору чаще всего используют инфракрасные и ультразвуковые модели. При срабатывании прибор выдает сигнал и включает на определенное время прожектор. Если новых перемещений в области сканирования не будет, то свет погаснет через заданное пользователем время.



Схемы соединения датчика с прожектором и другими приборами

В зависимости от параметров прибора и особенностей освещаемой территории выбирают один из нескольких вариантов монтажа. Перед тем как подключить датчик движения к светодиодному прожектору необходимо решить, сколько устройств будет сканировать территорию, в какое время суток и нужно ли вам ручное управление?

Схема 1

Основная схема

На сенсор приходит фаза (красный провод), а далее идет к прожектору (оранжевый провод). От источника света идет нейтраль (синий цвет), которая соединяется с нейтралью прибора и подключается к сети.

Если в области сканирования фиксируется движение, то устройство соединяет разорванную фазу и подключает прожектор к сети.



Схема 2

Система с ручным переключателем

Существенное отличие от предыдущей конфигурации – возможность включить или отключить всю систему от электросети. Для этого фазу дополнительно разрывают ручным переключателем, расположенным до сенсора.

Схема 3

Система с переключателем, который полностью переводит управление в ручной режим

На этой схеме к светильнику подходят две фазы. Одна разорвана сенсором, а другая переключателем. Если вам вдруг понадобится свет, то вы можете подать питание через линию с выключателем в обход сенсора.

Схема 4

Монтаж светильника с несколькими сенсорами

Фаза расходится к каждому сенсору отдельно, а затем от устройств идет к светильнику. В случае получения сигнала одним из сенсоров включается свет. При этом необязательно, чтобы активизировались оба устройства.

Настройка рабочих параметров

При выборе сенсора обратите внимание на его мощность и широту обхвата пространства. Для охраны необходимо выбирать приборы с максимальной мощностью, а для простого освещения двери вполне хватит самой простой модели.

У современного оборудования есть опции настройки чувствительности (SENS), времени работы после получения сигнала (TIME) и даже времени суток (LUX). Подходящую конфигурацию вы сможете подобрать исходя из условий освещаемой местности при помощи специальных регуляторов на корпусе прибора.

Дополнительную информацию о том, как настроить светодиодный прожектор с датчиком движения вы можете получить, проконсультировавшись с нашим специалистом.

Как подключить датчик движения к светодиодному прожектору

Светодиодные системы освещения с датчиком движения стали достаточно популярны из-за своей главной особенности – удобство пользования. Чтобы установить такую систему, необходимо знать, как подключить датчик движения к светодиодному прожектору.

Сама по себе конструкция достаточно простая и многофункциональная – свет включается только в тот момент, когда в ближайшем радиусе есть какое-либо движение. Сами прожекторы часто используются на автомобильных площадках, а датчик движения способствует уменьшению краж и угона.

Как подключить датчик движения к светодиодному прожектору?

Датчик движения представляет собой ультразвуковой модуль, оснащенный реле. При движении в зоне действия «луча» — реле замыкается. Подается сигнал, при котором загорается освещение. В настройках оборудования можно поставить время задержки, которое будет отключать свет при отсутствии движения.

Самые распространенные, которые подходят для установки на улице – активные инфракрасные датчики. Их работу можно сравнить с эхолотом или радаром. Правильная установка гарантирует, что система будет срабатывать только на появление человека в радиусе действия. Неверная схема подключения грозит срабатыванием даже на легкое покачивание дерева.

Инструкция к подключению:

— Аккуратно вскрыть корпус и добраться к работающему механизму.

— Присоединить кабеля из осветительного прибора к клеммам устройства. Здесь работает такая схема: красный провод подключается к фазе, синий – к нулевой клемме, зеленый – к заземлению.

— Оставшийся конец кабеля включается в розетку.

— Чтобы обезопасить эксплуатацию прожектора – достаточно присоединить прибор к автомату в электрическом щитке.

В случае, если Вы не знаете, как правильно установить и присоединить провода – нужно всего лишь приобрести прожекторы, с уже встроенным датчиком движения. Стоимость таких моделей выше, зато они не вызывают трудностей при монтаже.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Насколько это актуально?

Прожектор с датчиком движения можно отнести к системам безопасности и удобства для пользователя.

Системы включения могут быть, как для большой территории, так и домашними. Важно соблюдать параметры удаленности от розетки, правильно подобрать место установки, защитить устройство от влаги и пыли, и обеспечить прибору регулярное техническое обслуживание. Правильный монтаж и постоянный уход гарантируют долгий эксплуатационный срок.

Как подключить датчик движения к прожектору: схемы подключения

Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.

Принципы работы

Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения.

При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.

Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.

Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.

Где купить

Максимально быстро приобрести осветительное оборудование можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс.

Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

  • По способу крепления — настенные и потолочные;
  • По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Видео по теме

Как подключить прожектор с датчиком движения? Инструкция по подключению прожектора с датчиком движения

Прожектор с датчиком движения – важный элемент в организации безопасности территории частного дома, складского помещения, производственного предприятия.

Прожектор с датчиком движения – важный элемент в организации безопасности территории частного дома, складского помещения, производственного предприятия. Незаменимым он будет и для автостоянок. Если на территорию проникнет преступник, ИК датчик движения моментально срабатывает и приводит в действие яркий прожектор, который мощно освещает всю территорию. Правонарушитель тут же растеряется и с большой вероятностью откажется от своих намерений. Установка прожектора с датчиком движения в разы повышает безопасность территории. Поэтому если вы все еще раздумываете, стоит ли приобретать такое оборудование – однозначно стоит.


Принцип установки прибора достаточно простой и подходит ко всем разновидностям ИК датчиков. Прежде, чем начать подключение прожектора с датчиком движения, убедитесь, что напряжение отключено и следуйте дальнейшим указаниям:

  • Для подсоединения прибора к сети используйте провода ПВС или ШВВП 2 или 3 жильные с сечением не меньше 0,5мм2, если вы используете светодиодный фонарь (для галогенного понадобиться провод с большим сечением). Для соблюдения всех требований безопасности, провод должен находиться в гоффротрубе.

  • Необходимо надежно установить крепление прожектора на нужном месте.

  • Далее нужно открутить крышку контактной коробки, через отверстие провести провод, закрепить его при помощи зажима и подсоединить контакты. Ориентируйтесь на расцветку: черный или синий – 0 (N), красный или коричневый – фаза, желто-зеленый – заземление. Надежно зафиксируйте все контакты в коробке при помощи зажимных болтов. После чего можно закрыть коробку и закрутить болты.

  • Прикрепите прибор к креплению прожектора и отрегулируйте угол наклона.

  • Инструкция прожектора с датчиком движения включает настройки самого датчика. Пользуясь специальными регуляторами, вы можете легко установить чувствительность датчика к движению объектов, длительность свечения (5сек-15мин), чувствительность к естественному освещению (можно настроить датчик на включение в любое время суток или исключительно ночью).

Наглядная схема прожектора с датчиком движения:


Как подключить датчик движения к светодиодному прожектору

Датчики движения — приборы управления системами освещения, реагирующие включением напряжения питания на перемещение объектов в своем «секторе ответственности». Подобные приборы еще не столь давно использовались лишь в системах обеспечения безопасности различных организаций. Но сейчас – это доступная всем техника. Они прекрасно показывают себя в освещении придомовых территорий. Датчики движения широко применяются и в жилых домах, частных и многоквартирных, значительно повышая комфортность эксплуатации систем освещения. Кроме того, благодаря таким усовершенствованиям можно достигнуть немалой экономии расхода электроэнергии.

Как подключить датчик движения к светодиодному прожектору

В ассортименте магазинов представлено немало осветительных приборов, уже оснащенных датчиком движения. Произвести их установку, конечно же, проще. Но нередко возникает необходимость разнести осветительный прибор и датчик на определенное расстояние. В принципе – тоже сложностей это вызвать не должно. В настоящей статье мы и посмотрим, как подключить датчик движения к светодиодному прожектору, применяемому, например, для освещения двора.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.



Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале — «Освещение в подъезде».



Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

Прожектор со встроенным сенсором движения. Подключить такую систему – проще всего
  • Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.
Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.
  • Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.
Датчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибора
  • Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

  • Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

ДостоинстваНедостатки
Приборы позволяют максимально точно установить дальность и угол сектора реагирования.При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений.Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных.Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
Небольшой диапазон регулировки.
  • Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.
Ультразвуковой датчик реагирует на изменение частоты отражённого сигнала

Перечислим «плюсы» и «минусы» таких приборов

Достоинства Недостатки
Приборы этого вида устойчивы к атмосферным воздействиям.Отмечается довольно ограниченный диапазон действия.
Способность реагировать на движение любых объектов – живых или неодушевленных.Реакция приборов происходит только на активное движение. Медленное перемещение сенсоры нередко игнорируют.
Доступная стоимость датчиков.Вызывают негативную реакцию у домашних животных, которые чувствительны к ультразвуку.
  • Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.
Микроволновый датчик движения.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

ДостоинстваНедостатки
Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом.Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям.Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории.Микроволновые излучения не идут на пользу здоровью человека.
  • Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики.

Цены на светодиодные прожекторы

светодиодный прожектор

  • Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben»  и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» ,  «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
  • Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
  • Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
  • Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
  • Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
  • Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
  • Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Схемы подключение датчика движения к осветительному прибору

Начиная этот раздел, необходимо сразу отметить следующее. Несмотря на разнообразие моделей, практически все датчики движения подключаются к осветительным приборам по сходной схеме. Исключением являются светильники, которые требуют преобразования напряжения. Но и здесь вся разница в том, что в цепь включается блок питания.

Цены на светодиодные светильники

светодиодный светильник

В большинстве датчиков движения расположение контактов на клемме – такое, как показано на иллюстрации

Стандартное исполнение системы подключения подавляющего большинства датчиков движения – это клемма с тремя контактами. Два из них – это обычные фаза (L) и ноль (N). Третий контакт может обозначаться буквой «А», «L оut» или даже просто исходящей стрелкой . Но в любом случае это тоже фаза, но уже идущая на осветительный прибор при срабатывании датчика.

А. Отсюда – самая простая схема подключения датчика движения к светодиодному прожектору.

Простейшая схема коммутации датчика движения и осветительного прибора

Несколько пояснений. Силовой кабель сети 220 вольт объединяет три проводника. Коричневый (на схеме, в реальности может иметь и иную окраску) – фаза L, синий – ноль N, и зелено-желтый – защитное заземление РЕ.

Заземление РЕ идет непосредственно на прожектор – так как в большинстве случаев здесь металлический корпус, эта мера является необходимым условием безопасности эксплуатации.

Ноль N коммутируется одинаково к соответствующим клеммам обоих приборов.

Фаза идет на клеммный контакт L датчика движения.

И, наконец, с контакта А клеммы датчика фаза при срабатывании прибора будет подаваться на контакт L прожектора. Таким образом, при замыкании цепи в датчике движения включатся осветительный прибор.

Б. Показанная выше схема предполагает прямое включение системы «прожектор + датчик движения» к электрической сети. Но часто предусматривают и выключатель. С ним могут быть, кстати, разные варианты.

Так, следующая схема демонстрирует, что выключатель может быть установлен в разрыв фазы, идущей на клеммы датчика движения.

Схема с выключателем, который полностью отключает всю систему

Совершенно очевидно, что при выключенном положении выключателя питание прерывается полностью. То есть не работает сам датчик движения и, соответственно, фаза никак не может поступить и на прожектор. При включении – система работает в характерном для нее «ждущем режиме», то есть реагирует включением света на движение в «секторе ответственности».

В. А вот такое расположение выключателя в схеме, как показано ниже, имеет уже совсем иное предназначение.

В данной схеме выключатель позволяет перейти на обычную систему освещения, без привязки к датчику

Хорошо видно, что питание на датчик движения не прерывается. Когда включатель находится в положении «выкл», то есть с разомкнутыми контактами, система работает в характерном для себя режиме, то есть включением прожектора руководит датчик. Но нередко бывают ситуации, когда требуется осветить участок двора, так сказать, на постоянной основе – выполнение тех или иных хозяйственных работ с наступлением сумерек, прием гостей и т.п. То есть не должно быть зависимости от срабатывания сенсоров движения. Все просто – при включенном выключателе свет будет гореть постоянно, так как фаза по участку цепи, показанному на схеме фиолетовым цветом, идет непосредственно на прожектор, минуя датчик.

Г. Можно применить схему и с двухклавишным выключателем. Тогда, по мере необходимости, можно выбирать наиболее подходящий в текущий момент режим работы системы.

Система «прожектор + датчик движения» скоммутирована черед двухклавишный выключатель

Что получается при такой схеме:

— При выключенных обеих клавишах система полностью обесточена.

— Включение клавиши №1 переводит систему в режим отслеживания движения в заданном секторе и включения прожектора по датчику.

— Включение клавиши №2 (независимо от положения клавиши №1) просто напрямую включает прожектор.

Д. Иногда сложная конфигурация территории (помещения) вынуждает устанавливать два датчика движения, а то и более.  В этом случае их размещают так, чтобы «сектор ответственности» одного пересекался с зоной другого. То есть движущийся человек постоянно оказывается в поле зрения приборов.

Удобнее всего в таких случаях произвести параллельное подключение датчиков движения. Пример показан на схеме ниже.

Параллельное подключение двух датчиков движения

Понятно, что в работе оба прибора полностью независимы друг от друга, но каждый из них в равной степени способен управлять прожектором.

Реже применяется схема последовательного включения датчиков, когда фаза на каждый последующий прибор идет с управляющей клеммы А предыдущего. Вряд ли такой способ будет уместен во дворе в сочетании с прожектором. Поэтому схему приводить нет особого смысла.

Е. Выше уже говорилось, но уточним – большинство бытовых датчиков движения рассчитано на работу в сети 200 В. Но бывает необходимо по тем или иным причинам подключить светильник, требующий постоянного пониженного напряжения (12, 24 или 36 вольт). Это часто практикуется, например, в гаражах и других хозпостройках, требующих повышенных мер безопасности.

Значит, схема несколько видоизменяется.

Схема использования датчика движения с осветительным прибором, требующим подключения к источнику постоянного тока

Проводники рабочего нуля и заземления подключены к блоку питания. А фаза на него поступает по тому же принципу, что показывался выше – через датчик движения. И уже с блока питания снимается постоянное напряжение, которое с соблюдением полярности передается на осветительный прибор.

Ж. Еще одна схема, к которой в современных условиях прибегать приходится редко, но все же…  Это на тот случай, если доведется иметь дело с устаревшей моделью датчика движения, не имеющей собственного встроенного фотореле. Получается, что если оставить такую систему в рабочем состоянии в светлое время суток, прибор все равно будет включать никому не нужное освещение при «засечке» движущегося объекта.

Производить по утрам обесточивание, а вечером запуск – нередко просто забывается. Проблема решается установкой в цепи еще одного устройства – фотореле. Это, кстати, как раз тот прибор, которые автоматически включает уличное освещение при наступлении сумерек.

Схема с отдельным фотореле будет выглядеть следующим образом:

Схема последовательного подключения фотореле и датчика движения

Ничего сложного нет. Тем более что принцип расположения контактов на клеммах фотореле в точности совпадает с датчиком движения.

Важно – фаза от сети питания приходит именно на клемму L фотореле. А затем с выходной клеммы А подается на входную L датчика. И далее – по уже известной нам схеме.

Автоматика фотореле настроена (или позволяет настраиваться) на определённый уровень освещенности. Как только она падает ниже установленной границы, срабатывает реле, и фаза пойдет на датчик движения. То есть днем он стоит обесточенный, но с наступлением сумерек включается в работу. И при поступлении питания на него начинает отслеживать движение объектов в своем секторе, замыкая при необходимости цепь питания прожектора.

*  *  *  *  *  *  *

Были рассмотрены все основные схемы подключения датчика движения к осветительному прибору. Можно еще раз отметить, что несмотря на весьма широкое разнообразие моделей, принцип их подключения сохраняется общим.

Разные модели и по исполнению, и по месту установки. Но при этом принцип их электрической коммутации с осветительным прибором — один и тот же.

Кроме того, если прибор приобретается в магазине, то к нему обязательно будет приложена инструкция. В ней обычно подробно излагаются все стороны установки датчика движения – крепление по месту, электрическая коммутация и точная окончательная настройка регулируемых параметров.

Сложно что-либо добавить. Разве что можно просто посмотреть видео, в котором мастер делает небольшой обзор инфракрасного датчика движения «FERON Sen 11». А затем показывает принцип его включения в схему с осветительным прожектором. После просмотра всё должно стать окончательно ясно.

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

*  *  *  *  *  *  *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Как за 15 минут добавить датчик движения к существующему уличному освещению

Повышение безопасности и снижение затрат на электроэнергию! Это подводит итог этого исправления.

При анализе наиболее эффективных средств защиты от краж со взломом мы недавно сослались на исследовательскую работу, основанную на опросе осужденных грабителей, в котором 24% заявили, что наружное освещение было частью их оценки риска, прежде чем принять решение о взломе дома.

0%

грабителей учли наличие уличного освещения при выборе целей

Для меня я собираюсь приложить любой вес к стороне «не взламывать» этого решения, что я могу, особенно если это рентабельно .

Многие люди не оставляют уличное освещение включенным, что лишает их преимуществ в качестве средства устрашения от грабителей.

Послушайте, я очень чувствителен к световому загрязнению (кто не любит видеть звезды по ночам) и тратить электроэнергию впустую. Но вам не нужно ставить под угрозу свою безопасность, постоянно выключая свет.

Вы можете:

В этом посте мы расскажем, как добавить датчик движения к уличному освещению. Вы даже можете установить светодиодные светильники на потолок с датчиком движения. Если у вас есть дополнительное время, вы можете прочитать нашу публикацию о том, как установить автоматический светильник для крыльца.Просто помните о типичных ошибках при установке потолочного освещения, чтобы ваш дом и ландшафт ночью не выглядели странно! И , если у вас уже есть фонари, это руководство по модернизации фонаря движения специально для вас .

Обновление: С тех пор, как я написал это, теперь есть супер-простая альтернатива: не требует проводки. от компании Sengled, которая сочетает в себе светодиодную лампу со встроенным датчиком движения! Попробуйте более простую альтернативу на Amazon.Они также сделали мэшапы лампочка / динамик и лампочка / камера, так что вы знаете, что это не просто чудо с одного удара.

Зачем добавлять датчик движения к свету?

Почему бы просто не использовать стандартные прожекторы? Мы уже упоминали об окружающей среде и стоимости, но это также влияет на безопасность. Когда свет постоянно включен, вы и ваши соседи привыкаете к нему, как если бы кто-то из жителей Лос-Анджелеса считал коричневый воздух нормальным . Они видят это каждый день. Если же, с другой стороны, внезапно загорится свет и в толстовке появятся ползания, это с большей вероятностью привлечет ваше внимание.

И, я думаю, грабителям это тоже неудобно. Представьте, что вы крадетесь по дому, когда включается свет. Вы сразу же начинаете беспокоиться о том, что вас заметили внутри, пока вы не найдете источник света (если на нем есть очевидный адаптер датчика движения наружного света). Каждый раз, когда вы заставляете потенциального преступника думать о том, чтобы его поймали, прежде чем совершить преступление, есть возможность его вообще избежать.

Еще одним преимуществом является то, что добавив датчик движения к свету, вы сможете сэкономить на расходах на электроэнергию .Вместо того, чтобы гореть 8 часов в день, датчик движения, который активен только в условиях низкой освещенности, может включать свет только на 30 минут. С помощью лампы накаливания можно снизить ежегодные затраты на электроэнергию с 35 долларов до чуть более 2 долларов при стоимости 0,12 доллара за кВт · ч.

Каждая лампа накаливания стоит

0

долларов в год без датчика движения С датчиком движения она стоит

0

долларов в год за тот же свет

Срок окупаемости (выбранный нами комплект стоит 18 долларов) при этом составляет около года. Оцените, если у вас уже есть прожекторы. По прошествии года продолжающаяся экономия — это просто подушка.

Вас удивила экономия средств? Сообщите своим друзьям.

Как добавить датчик движения к существующему уличному освещению

Вот что вам нужно для установки датчика движения

Надеюсь, вы продали. Итак, давайте перейдем к ремонту ваших фонарей.

Список необходимого оборудования будет зависеть от вашего освещения, но он будет примерно таким:

Жесткий, не так ли? В вашем комплекте должны быть гайки для проводки, чтобы все соединить вместе.

Как установить датчик движения на существующий светильник

  1. Подберите комплект для обнаружения движения вне помещения в Интернете (убедитесь, что в вашем существующем светильнике или коробке есть заглушка, в которую можно ввинтить, в противном случае возьмите один из винтов в соединенных устройствах выше, и установка очень проста).
  2. Выключите свет и снимите крышку. (проверьте, что питание тоже выключено!)
  3. Удалите вставку, на которой вы хотите установить детектор движения.
  4. Пропустите провода в приспособление и прикрутите датчик движения к светильнику.
  5. Подключите горячий провод от дома к черному детектору движения, красный провод к горячему проводу (черный в США) фонаря и соедините вместе нейтральные провода.
  6. Отрегулируйте чувствительность по мере необходимости, нажмите кнопку и сделайте это.


Это было не так уж и плохо, правда? Теперь все, что вам нужно сделать, это подождать, пока стемнеет, чтобы вы могли проверить чувствительность вашего нового движущегося света !

Единственное, что вы можете сделать, это проверить возможные настройки детектора движения, которые могут лучше соответствовать вашей ситуации.Для устройства, которое я взял, вы можете настроить его на то, чтобы он оставался включенным в течение 6 часов после сумерек или всегда включался при движении (днем или ночью) в дополнение к стандартной работе только при слабом освещении.

К счастью, большинству из вас не придется беспокоиться об этом шаге, поскольку по умолчанию операция включается только тогда, когда темно и обнаруживается движение.

Считаете это полезным? Скажите спасибо, поделившись им со своим кругом.

Если вам вообще нужна помощь, просто напишите в комментариях, и я сделаю все возможное, чтобы помочь вам.Я не электрик, поэтому, если сомневаетесь, проконсультируйтесь с одним из них.

Вы также можете узнать больше о примерах умного освещения и домашней автоматизации и посмотреть, соответствуют ли они вашим потребностям.

Привет, я Джоди. Я закончил с отличием со степенью магистра компьютерных наук и имею более чем 15-летний опыт работы инженером по электронике. Я на протяжении всей жизни учусь и возню с собой, и мне нравится автоматизировать домашние дела, поэтому я могу решать более серьезные проблемы, чем вставать с постели, чтобы проверить, закрыта ли дверь гаража.. . вроде слишком мало спать!

Светодиодный прожектор Honeywell с подключаемым датчиком движения (2 шт.)

Мгновенно и легко повышайте безопасность дома с помощью беспроводного прожектора с подключаемым светодиодным датчиком движения Honeywell (2 шт.). Эти точечные светильники разработаны как простое, доступное и эффективное решение для освещения вашего дома без помощи рук. Прожектор Honeywell с подключаемым светодиодным датчиком движения (2 шт. В упаковке) имеет прочный водонепроницаемый корпус, который позволяет ему выдерживать любые погодные условия на открытом воздухе.

Простая установка?

Установите светодиодный прожектор с датчиком движения Honeywell (2 шт.) За считанные минуты с помощью прилагаемого монтажного оборудования, чтобы повысить безопасность в любом месте дома и во дворе. Для прожекторов не требуется проводка, а функция автоматического отключения позволяет экономить заряд батареи.

Домашняя безопасность и душевное спокойствие

Яркий светодиодный прожектор с датчиком движения Honeywell на 100 люмен (комплект из 2 штук) идеально подходит для дверных проемов, гаражей, навесов, заборов, задних дворов, террас и подъездов.Светодиодные прожекторы Honeywell с подключаемым датчиком движения (2 шт.) Реагируют мгновенно и имеют двойной режим, что позволяет им работать независимо или вместе. Если вы решите связать точечные светильники с подключаемым светодиодным датчиком движения Honeywell, оба прожектора активируются при обнаружении движения на одном из источников света.

Долговечен ли этот датчик движения?

Щелочные батареи AA Energizer входят в комплект прожектора Honeywell LED Linkable Sensor Spotlight (2 шт. В упаковке), а также оборудование, которое монтируется непосредственно на желаемую поверхность для быстрой и простой установки.Конструкция прожекторов долговечна, чтобы противостоять большинству погодных условий, и на них предоставляется 5-летняя гарантия. Прожектор Honeywell LED Linkable Sensor Spotlight (2 шт.) Обеспечивает максимальную яркость 100 люмен каждый.

Насколько ярким этот прожектор с датчиком движения?

Это один из самых ярких фонарей безопасности с питанием от батареи, который вы можете найти, и по световому выходу он может сравниться со многими проводными фонарями безопасности. Если вы хотите легко повысить безопасность своего дома или бизнеса, этот светильник вам подойдет.

Работают ли датчики движения со светодиодной подсветкой? Важные примечания

Вы хотите изменить внешнее освещение на светодиодное и не уверены, подойдет ли вам существующий датчик движения? Или вы хотите автоматически включить освещение коридора и спросить себя, какой датчик движения подходит? Из этого руководства вы узнаете, что нужно учитывать при взаимодействии детекторов движения и светодиодных индикаторов.

Датчики движения для светодиодных фонарей

Датчик движения в основном состоит из датчика движения для обнаружения движения и электрического переключателя .Если датчик обнаруживает движение, включается переключатель и включается выходное напряжение. Загорается подключенная к нему лампа. В общем, не имеет значения, включает ли датчик движения, например, лампу накаливания или светодиодный свет.

Однако есть важное отличие в конструкции детектора движения. Электрический выключатель для включения и выключения света может быть сконструирован двумя различными способами:

  • Электромеханическое реле
  • Электронное полупроводниковое реле

Любой тип нагрузки может быть подключен к датчикам движения с электромеханическим реле .Если реле срабатывает при обнаружении движения, внутри механически соединяются два контакта, аналогично обычному выключателю света. Датчики движения с реле в качестве переключающего выхода можно определить по тихому щелчку во время процесса переключения.

С другой стороны, многие современные датчики движения имеют электронный переключатель для переключения нагрузки. Его иногда называют полупроводниковым реле . Полупроводниковые реле не создают шума при переключении и, в отличие от механических контактов реле, работают без износа.Однако для правильной работы электронных переключателей всегда требуется определенная минимальная нагрузка.

Минимальная нагрузка — типичная причина проблем со светодиодами

Недостаточная минимальная нагрузка часто является причиной проблем со светодиодами в датчиках движения.

Датчик движения с утопленным монтажом для светодиодных потолочных светильников

Какие датчики движения подходят для светодиодных светильников?

Датчики движения с реле

Датчики движения с электромеханическим реле (тихий щелчок при переключении) в основном подходят для любого типа освещения.Никаких проблем со светодиодной подсветкой ожидать не приходится.

Датчики движения с реле подходят для светодиодных фонарей

Датчики движения с электронным переключателем

Для извещателей движения с электронными переключателями необходимо обращать внимание на тип нагрузки и спецификации минимальной нагрузки . Их можно найти на самом извещателе, на упаковке или в паспорте. В основном существуют следующие типы нагрузки:

  • Активная (омическая) нагрузка
  • Индуктивная нагрузка
  • Емкостная нагрузка

Старые лампы накаливания и галогенные лампы имеют омическую нагрузку .Светодиодные лампы имеют емкостную нагрузку , за счет встроенного блока питания. Если электронный переключатель датчика движения подходит только для резистивных нагрузок, высока вероятность возникновения проблем при подключении светодиодных ламп.

Помимо типа нагрузки, вы должны также обратить внимание на минимальную нагрузку детектора движения. Это часто имеет место, особенно в случае уже установленных детекторов, и происходит после преобразования светодиодов. Например, старая лампа мощностью 60 Вт заменяется светодиодом мощностью 10 Вт.Здесь могут возникнуть проблемы, если минимальная нагрузка детектора движения также составляет 10 Вт или выше.

Для датчиков движения с электронным переключателем обратите внимание на тип нагрузки и минимальную нагрузку.

Для бесперебойной работы светодиодов датчик движения должен быть рассчитан на емкостные нагрузки. Минимальная нагрузка должна быть ниже мощности подключенных светодиодов. Многие светодиодные датчики движения на рынке имеют минимальную нагрузку всего 1 Вт, что делает их подходящими для всех светодиодных ламп.

Работают ли светодиодные фонари на детекторах движения?

Вы уже знаете, какие технические детали важны для работы датчика движения со светодиодами.Однако это также вопрос, подходят ли вообще светодиодные фонари для работы с датчиками движения. Старые энергосберегающие лампы не подходили, потому что им часто требовалось несколько минут, чтобы достичь полной яркости, и они выдерживали лишь относительно небольшое количество циклов переключения.

Светодиодные лампы

, напротив, идеально подходят для работы с датчиками движения. Светодиоды мгновенно достигают полной яркости после включения и рассчитаны на большое количество циклов переключения. Однако следует убедиться, что детектор движения настроен правильно.Неправильные или неоптимальные настройки приводят к множеству ненужных циклов переключения, что влияет на срок службы светодиода.

Вы можете распознать датчик движения, который не настроен оптимально, по тому факту, что освещение включается и выключается каждые несколько минут. Здесь важно подобрать оптимальный порог яркости, чувствительность и продолжительность освещения для собственных нужд. Ориентация также имеет решающее значение и гарантирует, что лампа включается, например, только тогда, когда кто-то входит в вашу собственность.

Светодиодные лампы идеально подходят для работы с датчиками движения.

Направлены друг на друга: светодиодный прожектор со встроенным датчиком движения.

Типичные проблемы с датчиками движения и светодиодами.

Датчики движения с реле всегда подходят для работы со светодиодами. Если возникают проблемы, возможно, датчик неисправен. Работа светодиодных ламп на датчике движения с электронным переключателем часто приводит к нежелательным побочным эффектам. Ниже описаны наиболее распространенные эффекты.

Светодиод на датчике движения всегда включен

Если светодиодная лампа всегда горит и не выключается, возможно, датчик движения имеет электронный переключатель.Весьма вероятно, что это не подходит для емкостных нагрузок, таких как светодиоды, или что его минимальная нагрузка не будет достигнута.

Используйте соответствующий детектор движения

Проверьте, подходит ли ваш детектор движения для емкостных нагрузок, таких как светодиодные фонари, и что ваши фонари соответствуют минимальной нагрузке.

Датчик движения вообще не переключается

Если датчик движения вообще не переключает подключенное светодиодное освещение, возможно, не была достигнута минимальная нагрузка. Детектор движения также может быть разработан только для резистивных нагрузок, таких как старые лампы накаливания.

Используйте соответствующий датчик движения

Проверьте, подходит ли ваш датчик движения для светодиодных ламп. Энергопотребление вашего светодиодного освещения должно быть выше минимальной нагрузки.

Светодиодный свет включается и выключается всегда

В этом случае причиной может быть заниженная минимальная нагрузка или непригодность для емкостных нагрузок, таких как светодиодные лампы. Если вы перешли со старых источников света на светодиоды, вам следует перенастроить чувствительность детектора движения.

Используйте соответствующий детектор движения

Вам также следует проверить, совпадает ли настройка чувствительности с порогом переключения, и отрегулировать его заново.

Заключение

Детектор движения очень удобен для автоматического включения света. Датчики движения с реле подходят также для светодиодного освещения. Для извещателей движения с электронным переключателем следует обращать внимание на совместимость со светодиодными лампами. Для правильной работы минимальная нагрузка извещателя должна быть ниже мощности подключенных светодиодов.

Лучшие наружные системы освещения с датчиками движения в 2021 году

Фото: istockphoto.com

Наружное освещение позволяет видеть дом в ночное время и помогает сдерживать преступность, но оставлять свет включенным на всю ночь — дорогостоящая трата энергии.Подсветка с датчиком движения — отличное решение, она включается только при обнаружении движения.

Для тех, кто рассматривает возможность установки наружного освещения с датчиком движения, лучшие варианты зависят от множества факторов, включая ваш бюджет, потребности в безопасности и ваш повседневный образ жизни. Впереди эта статья осветит функции, которые нужно искать, и продемонстрирует некоторые из лучших доступных вариантов освещения для наружного датчика движения.

  1. ЛУЧШИЙ В ЦЕЛОМ: URPOWER Solar Lights Outdoor, Датчик движения света
  2. ЛУЧШИЙ БЮДЖЕТ: Mr.Beams Беспроводной датчик движения с батарейным питанием Светодиодный прожектор
  3. BEST SMART: Ring Smart Lighting Датчик движения для улицы
  4. НАИЛУЧШЕЕ ВНУТРЕННЕЕ КРЕПЛЕНИЕ: Потолочный светильник Lineway Датчик движения LED
  5. ЛУЧШИЙ ДЕКОРАТИВ: Датчик движения TOBUSA Наружный Настенный фонарь
  6. ЛУЧШИЕ ФОНАРИ: LEONLITE Светодиодные прожекторы с датчиком движения
  7. ЛУЧШИЕ ЛАМПОЧКИ: Sengled Прожекторы с датчиком движения Лампочки

Фото: istockphoto.com

Что следует учитывать при выборе лучшего света для датчика движения

При поиске света для датчика движения учитывайте свои индивидуальные потребности, например, как далеко вы хотите, чтобы свет обнаруживал движение, насколько ярким вы хотите, чтобы он был быть, и источник энергии, который вы будете использовать.

Источник питания

Системы обнаружения движения могут иметь различные источники питания, включая подключаемые к электросети, с питанием от батареек, солнечные батареи и проводные.

  • Подключаемые светильники с электрическим датчиком движения могут получать питание либо через стандартный шнур питания, подключенный к ближайшей розетке, либо светильники с датчиками движения в виде лампочек можно вкручивать в обычный светильник для получения питания.
  • Светильники с датчиком движения с батарейным питанием получают энергию от одноразовых или перезаряжаемых батарей. Лампы, работающие от одноразовых батарей, встречаются нечасто, и большинство производителей видят преимущество в аккумуляторных батареях. Просто подключите их на короткое время, и подсветка датчика движения может работать в течение нескольких дней или даже недель без подзарядки.
  • Фонари с датчиками движения на солнечных батареях собирают солнечную энергию от прямого и непрямого солнечного света, накапливая энергию до тех пор, пока свет не будет использоваться в ночное время.Эти источники света эффективны, и пользователю не нужно беспокоиться о подключении их к источнику питания или перезарядке батарей, хотя они могут не обеспечивать такую ​​же интенсивность света, как другие типы освещения с датчиками движения.
  • Освещение с фиксированным датчиком движения подключается непосредственно к электрической системе дома. Эти светильники сложно установить, и для них может потребоваться профессиональный электрик, но освещение не ограничивается мощностью батареи или накопленной энергией.Однако, если в доме отключится электричество, это также повлияет на освещение датчика движения.

Яркость и цветовая температура

Яркость измеряется в люменах (лм) и обычно составляет от 200 люмен до более 2000 люмен для света датчика движения. Чтобы лучше понять это, 200 люмен — это примерно яркость, производимая стандартным фонариком, а 2000 люмен достаточно, чтобы осветить небольшую комнату. Цветовая температура света относится к цвету, который излучает свет, и измеряется по шкале Кельвина (K).Диапазон значений — от 3000K (теплый белый) до 6500K (дневной свет).

Свет, создаваемый системой освещения с датчиком наружного движения, различается в зависимости от продукта. И яркость, и цветовая температура могут отличаться в зависимости от продуктов, а некоторые источники света с датчиками движения имеют несколько уровней яркости и цветовой температуры, что позволяет пользователю выбрать идеальную настройку.

Диапазон обнаружения

Расстояние, на котором датчик движения может уловить движение, называется диапазоном его обнаружения; как правило, он указан на упаковке или в описании.Большинство датчиков движения могут обнаруживать движение на расстоянии от 20 до 100 футов. Помимо расстояния, обратите внимание на угол обнаружения источника света, измеренный в градусах, который позволит вам узнать диапазон поля обнаружения.

Светильники с датчиками движения с прямым подключением часто устанавливаются на высоте двери или над ней на внешних стенах и могут поставляться с одним или несколькими прожекторами, которые можно регулировать в зависимости от области, которую вы хотите осветить. Эти типы огней обычно имеют самый большой диапазон обнаружения, до 100 футов, и могут быть настроены для освещения больших участков двора или проезжей части.

Декоративные настенные светильники с датчиками движения выглядят как стандартные светильники для крыльца и при включении будут освещать примерно ту же площадь, что и стандартный светильник для крыльца. Декоративные светильники с датчиками движения часто имеют более близкий диапазон обнаружения, чем их собратья-прожекторы.

Долговечность

Хотя долговечность может показаться не такой важной для светильника, который будет установлен на стене или потолке, пользователям необходимо учитывать, что эти светильники предназначены для целей безопасности.Это означает, что вы хотите, чтобы приспособление было прочным на случай, если злоумышленник испугается светом и решит замахнуться на него.

Фонарь также может быть поврежден ударом о землю, если он оторвался от крепления или упал, когда пользователь меняет батареи или пытается подключить фонарь к источнику питания. По этим причинам рекомендуется приобрести светильник с датчиком движения с высокой степенью прочности.

Эстетика

Назначение света датчика движения — обеспечить уровень безопасности дома, реагируя на движение поблизости и освещая злоумышленника ярким ослепляющим светом.Однако это не означает, что дом должен выглядеть как форпост с высоким уровнем безопасности. Выбирайте из множества различных стилей освещения датчика движения, чтобы найти тот, который соответствует или дополняет эстетику дома.

Светильники для скрытого монтажа отлично подходят для крытых веранд, потому что они обычно крепятся к потолку. Там огни в основном скрыты из виду, а не видны потенциальным злоумышленникам.

Фонари — еще один хороший вариант для экстерьера дома.Это потому, что они выглядят как обычные фонари на крыльце, которые были отключены, но когда кто-то приближается, они активируются, добавляя дополнительное чувство удивления и, возможно, создавая впечатление, что кто-то дома и очень хорошо осведомлен о нарушителе.

Дополнительные функции

Есть несколько других функций, на которые следует обратить внимание при совершении покупок. При выборе светильника для наружного датчика движения учитывайте следующие дополнения:

  • Автоматический сброс: Поскольку они прерывают подачу электричества, скачки напряжения могут повлиять на освещение датчика движения с прямым подключением, в результате чего свет загорится и останется включенным, или оставаться выключенным.Благодаря функции автоматического сброса свет автоматически сбрасывается после скачка напряжения. Альтернативный вариант — вручную отключить питание на полминуты, а затем снова включить его, чтобы перезагрузить устройство.
  • Регулируемое освещение: Несколько прожекторов с датчиком движения можно отрегулировать для освещения более чем одной области. Некоторые светильники поставляются с регулируемыми головками, которые позволяют направлять свет узким лучом или широким светом.
  • Регулируемая чувствительность: Чтобы свести к минимуму неприятные срабатывания, такие как включение света при ветре листвы, некоторые модели позволяют настраивать чувствительность, так что будет обнаруживаться только сильное, твердое движение.
  • Регулируемая продолжительность освещения: Это позволяет вам регулировать продолжительность времени, в течение которого свет остается включенным. Этот вариант чаще встречается в светильниках с прямым подключением, потому что как только свет загорается, он может быстро разрядить батарею или солнечный элемент, если он остается включенным более 30 секунд.

Монтаж

Место установки светильника для наружного датчика движения может варьироваться в зависимости от конкретного продукта, дома и идеального размещения в зависимости от пользователя.Обычно датчик движения устанавливается на стене или потолке возле входа в дом, включая входную дверь, боковую дверь, заднюю дверь и гараж. Свет должен быть установлен на высоте от 6 до 10 футов от земли для оптимального освещения.

Некоторые продукты можно установить только на потолок, в то время как другие можно установить практически в любом положении. Установка под карнизом может быть хорошей идеей, чтобы обеспечить достаточно высокий свет, чтобы избежать вмешательства, и размещение в месте, которое трудно увидеть ночью.

Наш лучший выбор

Этот список лучших продуктов был выбран на основе источника питания, яркости, диапазона обнаружения, общего качества и нескольких дополнительных факторов, упомянутых выше, чтобы помочь вам найти лучший наружный датчик движения для защиты дом.

Фото: amazon.com

Эти лампы с датчиком движения URPOWER заряжаются от 4 до 6 часов под прямыми солнечными лучами. После зарядки их внутренние батареи выкачивают достаточно энергии, чтобы излучать яркое освещение, которое длится 30 секунд после обнаружения движения в пределах 10 футов от их проницательных датчиков движения.

Хороший выбор для тех, кто приходит домой ночью и боится спотыкаться в темноте. Комплект из четырех предметов URPOWER позволяет сделать каждый шаг от подъездной дорожки до входной двери более заметным.

Плюсы

  • Фонари заряжаются от 4 до 6 часов под прямыми солнечными лучами
  • Включаются для движения в пределах 10 футов
  • Фонари остаются включенными в течение 30 секунд после обнаружения движения
  • Четыре комплекта для добавления света на ступеньки, входы , и дорожки

Минусы

  • Пользователь должен установить на ровную поверхность, но светильники поставляются с винтами

Фото: amazon.com

Ни солнца, ни электрика! Поскольку прожектор Mr. Beams питается от трех батарей типа D, вы можете установить его практически где угодно — на заборе, в гараже, сарае или даже на дереве — и иметь свет там, где вам нужно. Батареи служат в этой модели с низким энергопотреблением надолго (до 12 месяцев), и ее способность направлять освещение на определенную область является приятной особенностью.

При срабатывании движения на расстоянии до 30 футов свет освещает непосредственную область и горит примерно 20 секунд.Хотя световой поток составляет всего 200 люмен, он кажется ярче, чем есть на самом деле, благодаря отражающей поверхности, которая усиливает свет.

Плюсы

  • Доступное освещение
  • Беспроводное, а не солнечное; работает от батарей типа D
  • Низкое энергопотребление для обеспечения срока службы батарей до 1 года
  • Срабатывает при движении на расстоянии 30 футов, остается включенным в течение 20 секунд
  • Всепогодный дизайн

Минусы

  • Только 200 люмен яркости

Фото: amazon.com

Если цель состоит в том, чтобы осветить весь парадный вход большим количеством люмен, чтобы защитить дом, этот уличный светильник с датчиком движения 2000 люмен от Ring — разумный выбор. Фонарь поставляется с кольцевым мостом, который по сути является беспроводным концентратором, который позволяет фонарям подключаться и взаимодействовать с другими кольцевыми устройствами, включая фонари, дверные звонки и камеры безопасности, чтобы сформировать всю домашнюю сеть.

Этот продукт состоит из одного датчика движения с дальностью действия 70 футов и двух сигнальных огней с цветовой температурой 3500K.Подсветка датчика движения также может интегрироваться с системами Amazon Alexa Smart Home для голосового управления, хотя следует отметить, что эти светильники должны быть жестко подключены к электрической системе дома.

Плюсы

  • Интеллектуальный датчик движения, который обменивается данными с кольцевыми устройствами
  • Также интегрируется с Amazon Alexa
  • Очень яркий 2000 люмен
  • Обнаруживает движение на расстоянии до 70 футов

Минусы

  • Требуется освещение проводка
  • Более сложная установка, чем у других источников света с датчиком движения

Фото: Amazon.com

Если передняя или задняя часть дома регулярно используется для переноски крупных предметов, таких как негабаритные упаковки, пиломатериалы, трубы или другие материалы для дома, то этот светильник с датчиком движения для скрытого монтажа от Lineway — отличный выбор. Свет крепится к потолку крыльца, где он не виден потенциальными злоумышленниками и не мешает, что упрощает перенос предметов через вход, не повреждая свет.

Свет должен быть встроен в домашнюю электрическую систему, чтобы им можно было управлять простым щелчком переключателя.Диапазон датчика составляет 18 футов, а яркость излучаемого света составляет около 1200 люмен. Цветовая температура света находится в диапазоне от 6000K до 6500K, и он имеет четыре рабочих режима, включая темный режим, затемненный режим, дневной режим и ночной режим.

Плюсы

  • Низкопрофильная установка заподлицо, чтобы не мешать
  • Крепится к потолку крыльца
  • Датчик обнаруживает движение на расстоянии до 18 футов
  • Может заменить существующий свет на крыльце и управляется переключателем

Минусы

  • Требуется проводка
  • Датчики движения со всех сторон могут срабатывать при движении в помещении

Фото: Amazon.com

Этот светильник с датчиком движения от Tobusa отвечает всем требованиям по дальности, яркости и долговечности, но высокая функциональность не означает, что свет не может хорошо смотреться снаружи дома. Сочетайте стиль и безопасность с этим уличным датчиком движения в виде фонаря.

Фонарь имеет прочный черный металлический каркас с красивыми стеклянными панелями. В нем используется лампа E26, обеспечивающая до 999 люмен света. Подключите светильник к электрической системе дома, просто нажмите выключатель, и пусть свет позаботится обо всем остальном.Его встроенный датчик от заката до рассвета автоматически включается в сумерках и выключается на рассвете с диапазоном действия датчика движения до 40 футов.

Плюсы

  • Стильный дизайн в стиле фонаря с лампой Эдисона
  • Прочная черная металлическая рамка
  • Яркость почти 1000 люмен
  • Встроенный датчик от заката до рассвета и 40-футовый датчик движения

Минусы

  • Требуется проводка
  • Менее энергоэффективно по сравнению с другими осветительными приборами

Фото: amazon.com

Защитите дом с помощью этих промышленных фонарей обнаружения движения для переднего, бокового или заднего входа. Этот продукт включает в себя высокочувствительный датчик обнаружения движения с диапазоном действия 70 футов и углом обнаружения 180 градусов. Он также оснащен двумя мощными лампами с возможностью выбора цветовой температуры от 3000K для теплого белого света или 5000K для дневного света.

Датчик наружного освещения от Leonlite излучает около 1800 люмен света при активации и работает с датчиком от заката до рассвета, избавляя пользователей от необходимости включать и выключать свет в течение дня.Эта автоматическая функция также помогает снизить затраты на электроэнергию, но свет можно использовать без включения режима от заката до рассвета для большего ручного управления.

Pros

  • Светодиодный прожектор промышленного уровня
  • Диапазон обнаружения движения 70 футов и 180 градусов
  • Излучает 1800 люмен света при обнаружении движения
  • Датчик от заката до рассвета или возможность управления вручную

Минусы

  • Требуется проводка
  • Более яркое освещение, чем хотелось бы некоторым пользователям (или их соседям)

Фото: amazon.com

Добавление активируемого движением освещения снаружи дома служит трем целям: удобство, экономия энергии и безопасность. Эти лампочки Sengled с датчиками движения вне помещений можно использовать в любых стандартных осветительных приборах и обеспечивают до 1500 люмен света при цветовой температуре 3000 К. Когда эти фонари установлены спереди, сбоку или сзади дома, они автоматически включаются при обнаружении движения в пределах 23 футов.

Удобный диапазон движения и яркий свет могут помочь осветить переднюю часть дома, когда пользователи возвращаются домой поздно, или отпугнуть потенциальных грабителей удивительно ярким светом.Эти фонари включают датчик с фотоэлементом от заката до рассвета, поэтому свет не горит в течение дня. У пользователя также есть несколько вариантов режима, включая режим Auto ON / OFF или Always On, который позволяет светодиодным лампам оставаться включенными в темноте независимо от движения.

Плюсы

  • Лампы с датчиком движения, которые можно вкрутить в текущий свет
  • Более доступное решение, чем замена и подключение существующего светильника
  • Обеспечивает до 1500 люмен света
  • Датчик фотоэлемента от заката до рассвета

Минусы

  • Меньшее количество регулировок и параметров настройки диапазона обнаружения движения

Наш вердикт

Свет датчика движения может помочь защитить людей и имущество, освещая территорию, когда появляются воры или вандалы, или просто помогает жители пробиваются к двери ночью.Комплект из 4 солнечных светильников URPOWER может полностью осветить лестницы или дорожки после зарядки на солнце, с простой установкой и значительной экономией энергии. Если вам нужно осветить область, которая получает меньше дневных лучей, выберите светильник с батарейным питанием, такой как доступные светильники Mr. Beams, или проводное решение, такое как набор LEONLITE.

Как мы выбирали лучшее наружное освещение с датчиком движения

Выбор лучшего наружного светильника с датчиком движения требует множества личных предпочтений в отношении простоты использования, яркости и типа освещения.Мы проанализировали доступные источники света с датчиками движения, чтобы проверить их источник питания, яркость и цветовую температуру, а также внешний вид. Мы также рассмотрели диапазон обнаружения датчика, который может варьироваться от 20 до 100 футов, и его угол обнаружения. Это может повлиять на то, включает ли датчик движения свет, когда он должен, или активирует его, когда это не нужно.

Мы также учли долговечность и способ крепления фонарей. Наконец, мы отметили полезные дополнительные функции этих фонарей, такие как активация от рассвета до заката, регулируемая чувствительность датчика и регулируемая продолжительность освещения, как баланс между безопасностью и экономией энергии.

Часто задаваемые вопросы

Лучшее освещение с датчиком движения может помочь осветить путь к двери ночью или отпугнуть грабителей, нарушителей и даже бродячих животных с помощью яркого уличного света. Для получения дополнительной информации об этих инновационных устройствах, таких как прожекторы движения, которые могут помочь защитить ваш дом, ознакомьтесь с некоторыми из наиболее часто задаваемых вопросов о наружном освещении с датчиками движения.

В: Отпугивают ли взломщиков подсветка датчика движения?

Освещение с датчиком движения может отпугивать грабителей, пугая и временно ослепляя их, в то время как усиленное наружное освещение может привлечь нежелательное внимание соседей, проходящих мимо людей и людей в доме.

В: Нужны ли для датчиков движения специальные лампочки?

Зависит от товара. В некоторых датчиках движения используются обычные лампы с системой обнаружения движения, в то время как другие могут использовать обычные осветительные приборы, но лампа представляет собой прожектор движения со встроенной системой обнаружения движения. Проверьте инструкции производителя, чтобы узнать, нужен ли конкретный датчик движения специальная лампочка.

В: На что следует обращать внимание на датчике движения?

Обязательно учитывайте размер области, которую вы хотите покрыть, предпочтительную яркость (измеряемую в люменах) и цветовую температуру (измеренную в Кельвинах).У вас есть несколько вариантов источника питания: солнечный, аккумуляторный или проводной. Ищите устойчивое к погодным условиям освещение, способное противостоять условиям вашего региона. Подумайте о дополнительных функциях, таких как возможность регулировки светового покрытия и чувствительности, а также об общей эстетике светильников — в идеале, дизайн будет дополнять окружающий наружный декор.

Уличные гаражные фонари: 8 шагов по установке

Описание проекта

Навык

3 из 5 Умеренный Все детали маленькие и легкие, но их много, и сборка кабелепровода требует времени и терпения.

Стоимость

От 40 до 80 долларов в зависимости от светильника

Расчетное время

От 4 до 6 часов

Один из самых простых и эффективных способов повысить безопасность вашего дома — это установить в гараже прожектор с датчиком движения.Модель с двумя лампами, установленная здесь, включается автоматически, если что-то или кто-то пересекает ее поле зрения.

Если вы не решаетесь работать с электричеством, не волнуйтесь. Мы значительно упростили этот процесс, безопасно подключившись к существующей цепи гаража и пропустив провода через металлические трубы, установленные на поверхности, которые называются кабелепроводами. Этот метод ускоряет установку, устраняя необходимость вслепую протягивать провода через стены и потолок.

Все материалы, необходимые для этого проекта, продаются в хозяйственных магазинах и домашних центрах, в том числе тонкостенный металлический трубопровод, называемый EMT для электрических металлических труб.

Открытый гаражный светильник с датчиком движения Обзор

Иллюстрация Грегори Немека

Показанный здесь уличный светильник для гаража имеет две лампы и инфракрасный датчик движения, который автоматически включает свет, если к гаражу приближается человек или транспортное средство (они выключаются через несколько минут). Подобные домашние электрические проекты обычно требуют, чтобы вы подключили провода к главной электрической панели, а затем выловили их за стенами, под полом и над потолком — задача не из легких.

Однако проводка этого прожектора на подъездной дорожке ограничена гаражом, поэтому вы можете подключиться к существующей электрической розетке, а затем использовать простой в установке металлический кабелепровод для поверхностного монтажа для прокладки проводки.

Труба диаметром 1⁄2 дюйма, известная как EMT (электрическая металлическая трубка), продается в домашних магазинах и у поставщиков электроэнергии примерно по 20 центов за фут. Вы также можете приобрести угловые соединители для кабелепроводов (4 доллара США) и предварительно отформованные изогнутые колена (3 доллара США), которые позволяют поворачивать углы с помощью жесткого металла.

Мастер-электрик Аллен Галлант предлагает заменить розетку с двумя вилками комбинированной розеткой GFCI и выключателем (22 доллара США), вынесенным из стены с помощью удлинительной коробки (4,50 доллара США). Он предпочитает собирать приспособление из отдельных частей (всего около 60 долларов), а не покупать единицу, потому что таким образом он может улучшить качество датчика движения.

ВНИМАНИЕ: Перед тем, как начать этот проект, отключите электричество в гараже на главной электрической панели.Затем проверьте розетку в гараже, подключив радио или лампу, чтобы убедиться, что питание отключено.

Как установить наружное гаражное освещение (с датчиками движения)

1. Присоедините удлинительную коробку

Фото Ричарда Ховарда
  • После отключения электричества в гараже снимите одну из имеющихся настенных розеток.
  • Прикрутите металлическую монтажную пластину, которая идет в комплекте с удлинительной коробкой, к электрической коробке в стене.
  • С помощью отвертки подденьте круглую заглушку на верхней части удлинительной коробки. Присоедините металлический соединитель кабелепровода 1/2 дюйма к верхней части коробки.
  • Прикрепите удлинительную коробку к монтажной пластине двумя длинными винтами из комплекта.

2. Подсоедините кабелепровод

Фото Ричарда Ховарда
  • Измерьте расстояние от верхней части удлинительной коробки до потолка гаража, а затем вычтите 1 1/2 дюйма.Выпилите кусок кабелепровода до нужного размера и сгладьте все острые заусенцы напильником.
  • Наденьте угловой соединитель на один конец кабелепровода. Другой конец вставьте в разъем на коробке расширения.
  • Наденьте скобу для кабелепровода. Убедитесь, что кабелепровод ровный, затем отметьте положение подвески.
  • Переместите кабелепровод и прикрутите кронштейн к стене. Вставьте кабелепровод на место и закрепите, затянув винт на подвеске.

Наконечник: Используйте магнитный торпедный уровень, который прикрепляется к кабелепроводу.

3. Установите предварительно отформованный отвод кабелепровода

Фото Ричарда Ховарда
  • Прижмите колено кабелепровода к углу стены и отрежьте кусок кабелепровода так, чтобы он поместился между коленом и угловым соединителем.
  • Вставьте кабелепровод в угловой разъем; если он длиннее 12 дюймов, установите кронштейн для кабелепровода.
  • Присоедините колено к кабелепроводу с помощью прямой муфты.
  • Продолжайте прокладывать кабелепровод через переднюю стену, заканчивая его над центром ворот гаража. Используйте вешалки каждые 12 дюймов.

4. Просверлить стену гаража

Фото Ричарда Ховарда
  • Измерьте расстояние от верха дверного проема до потолка и вычтите 1 дюйм. Затем выйдите наружу и отметьте сайдинг на этот размер выше от центра двери.
  • Просверлите ровное отверстие в стене гаража с помощью лопаты диаметром 7/8 дюйма.
  • Внутри подсоедините распределительную коробку к кабелепроводу, проходящему через переднюю стену. Затем прикрутите короб к потолку.
  • Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу.

5. Присоедините круглую выпускную коробку

Фото Ричарда Ховарда
  • Прикрепите кабельный соединитель к отверстию в основании круглой выпускной коробки.
  • Пропустите неметаллический кабель через разъем, затем затяните винт разъема.
  • Заполнить отверстие в стене силиконовым герметиком или шпатлевкой.
  • Прижмите круглую выпускную коробку к сайдингу и закрепите двумя шурупами с гальваническим покрытием длиной 2 дюйма.

Совет: Используйте разъем везде, где кабель или провод входит в коробку.

6. Протяните провода через кабелепровод

Фото Ричарда Ховарда
  • Снимите крышку с углового соединителя кабелепровода, ближайшего к удлинительной коробке настенной розетки.
  • Вставьте ленту электрика в этот разъем и протолкните ее через кабелепровод, пока она не выйдет из удлинительной коробки.
  • С помощью электротехнической ленты прикрепите по одному из черных, белых и зеленых многожильных медных проводов 14-го калибра к рыболовной ленте.
  • Потяните за рыболовную ленту, пока провода не выйдут из разъема, затем расстегните рыболовную ленту.
  • В распределительной коробке протолкните ленту в кабелепровод. Подключите к нему три провода, затем протяните их в коробку.

7.Сборка уличных гаражных фонарей

Фото Ричарда Ховарда
  • Осторожно ввинтите датчик движения в центральное отверстие в круглой крышке патрона лампы.
  • Вставьте два держателя лампы в отверстия с обеих сторон датчика движения.
  • Затяните от руки датчик движения и патроны лампы; не пользуйтесь плоскогубцами. Окончательная затяжка и регулировка не выполняются до тех пор, пока гаражный светильник не будет установлен на стене гаража.

Совет: При желании покрасьте распылением наружные гаражные фонари в тон дома. Но только не сенсор — краска может помешать его работе.

8. Выполните подключения

Фото Ричарда Ховарда
  • Обрежьте кабель, идущий от круглой выходной коробки, до 6 дюймов и с помощью канцелярского ножа срежьте пластиковую оболочку.
  • Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов.
  • Присоедините кабель к гаражному фонарю.
  • Прикрепите светильник для гаража с помощью крепежных винтов и вставьте лампочки.
  • Подключите провода к распределительной коробке и переключателю. Затем включите питание и отрегулируйте патроны лампы и датчик движения.

Инструменты

Датчики движения и освещение для помещений: следующий шаг

У вас уже есть умные фонари или вы думаете о них? Если это так, то подключение некоторых из этих источников света к датчикам движения в помещении может стать идеальным следующим шагом для вашего умного дома.Датчики движения в помещении могут выглядеть маленькими и непритязательными, но они лежат в основе того, на что способен умный дом. И связанные с вашими фарами, они очень полезны.


Чем они полезны?

Люди часто думают, что датчики движения — это просто средство безопасности. Но их реальная выгода заключается в том, что они могут сделать другие ваши умные технологии еще умнее. Например, вы можете подключить датчик движения в помещении к своему освещению, отоплению или даже телевизору, и вдруг все начнет работать автоматически.


Чем они могут вам помочь?

Подключение ваших датчиков движения к вашим источникам света имеет множество отличных применений в домашних условиях. Например, датчик движения в помещении, расположенный в коридоре, означает, что вас всегда будет рад приветствовать. Как только вы откроете входную дверь, загорится свет, а это значит, что вам больше не нужно возиться в темноте в поисках выключателя, когда ваши руки заняты покупками или вашими детьми.

В качестве альтернативы можно использовать датчик движения в помещении, подключенный к лампочке в гостиной, как простой способ добавить дополнительный уровень безопасности в ваш дом.Тогда, если кто-то будет шпионить снаружи, он, вероятно, остановится на своем пути, когда включится свет, поскольку они будут думать, что кто-то находится дома.

Датчики движения и освещение для помещений: как их подключить? Но давайте сделаем шаг назад и посмотрим, как вы собираетесь подключать датчики движения в помещении к интеллектуальному освещению. В случае с Hive все это делается с помощью Hive Actions в приложении Hive. Чтобы начать, выполните следующие действия:

1. Откройте приложение Hive и войдите в систему. 2. Перейдите в меню и выберите «Действия».3. При использовании iOS нажмите вкладку «Discover», а при использовании Android нажмите кнопку «+». Отсюда просмотрите по категории или устройству, выберите шаблон действия или создайте свой собственный. 4. Выберите устройства (датчик и источники света) для Действия и определите, что они должны делать. Чтобы изменить устройство или поведение, нажмите на поля «Когда», «Пока» и «Тогда» и выберите один из доступных вариантов. 5. По завершении нажмите «Готово», затем «Далее». 6. Назовите действие и нажмите «Сохранить» для завершения. 7. Теперь вы должны увидеть новое действие в списке вкладок «Мои действия» и на панели управления Hive Home.

Теперь все готово. И что самое замечательное, Hive Actions можно настроить бесплатно, и с их помощью можно легко настроить вокруг вас множество различных интеллектуальных устройств, а не только свет.

Ознакомьтесь с ассортиментом датчиков движения и интеллектуального освещения Hive в разделе продуктов на веб-сайте.

Lightscape — Novolink, Inc.

  • Если вы подключаете контроллер, ознакомьтесь с инструкциями по физическому подключению его к вашей низковольтной системе освещения.(Нажмите ЗДЕСЬ , чтобы загрузить PDF-файл с инструкциями по подключению.)

  • Если вы подключаете датчик движения или прожектор, просмотрите инструкции и убедитесь, что вы добавили батареи в устройства.

  • Если вы еще этого не сделали, загрузите и зарегистрируйтесь с помощью приложения Novolink LS. Вам понадобится ваш адрес электронной почты, и вам нужно будет создать пароль для использования с этим приложением. Не забудьте ознакомиться с Условиями использования приложения и согласиться с ними.

  • При нажатии стрелки вы попадете на следующую страницу. У вас будет 60 секунд, чтобы ввести 6-значный проверочный код, который будет отправлен на вашу электронную почту.

  • На следующей странице « Set Password » введите пароль, который вы можете использовать для приложений. (Тот же пароль будет использоваться для приложения LS Holiday .)

  • Вы вернетесь на страницу регистрации, указав адрес электронной почты и пароль. Нажатие на кнопку приведет к ошибке.Закройте приложение, а затем перезапустите его. Вы попадете на главную страницу с «No Zones Set».

  • На странице Novolink LS «No Zones Set» коснитесь «+» в правом верхнем углу экрана, чтобы добавить новый продукт.

  • На следующем экране нажмите «Поиск». Приложение начнет поиск неподключенного оборудования для подключения, и после завершения поиска появится список доступного оборудования.

  • Все доступное оборудование будет «проверено» и будет добавлено в ваше приложение.Снимите флажки с оборудования, которое вы не хотите включать в свое приложение.

  • В нижней части экрана вы сможете добавить проверенное оборудование в «старую» зону (которая уже была создана и может иметь уже подключенное оборудование) или в новую зону.

  • После выбора «старой зоны» появится меню уже установленных вами «Зон», доступных в данный момент. Вы можете одновременно подключать выбранное оборудование только к одной Зоне.

  • Выбор «новой зоны» позволит вам присвоить зоне собственное имя (т. Е.Освещение дерева) или выберите один из доступных вариантов. Когда вы сделали выбор, нажмите «ОК».

  • Вы попадете на главный экран приложения, где увидите выбранную зону и все подключенное оборудование.

    1. В верхней части экрана НЕ подключенное оборудование будет отображаться на сером фоне.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
