Все про разъем M.2 на материнской плате

Приветствую всех, уважаемые читатели блога Pc-information-guide.ru! В 2002 году появился интерфейс SATA, который сейчас используется для подключения абсолютного большинства жестких дисков и SSD. За последние 16 лет он обновился трижды, сохранив при этом обратную совместимость. В 2009 году появилась компактная версия этого интерфейса — mSATA, который располагается прямо на материнской плате.

Поддержку Разъема m 2 на материнских платах начали делать с 2013 года. По своему назначению он очень схож с mSATA, однако позволяет обойти ограничение по пропускной способности SATA интерфейса. Поскольку стандарт mSATA базируется на SATA 3, его пропускная способность составляет только 600 МБ/сек, а современные SSD уже работают на скоростях 3000 МБ/сек и выше.

Так выглядит SSD в форм факторе M2

При помощи м2 разъема в компьютер можно установить не только SSD, но и другие ngff устройства: Wi-Fi карты, Bluetooth, NFC и GPS платы расширения. При таком типе подключения вы избавитесь от многочисленных проводов, идущих от накопителя к системной плате. Тем самым, сэкономите место внутри системного блока, улучшите его охлаждение и упростите обслуживание.

SSD диски, использующие разъем м2, по виду похожи на планки оперативной памяти — такие же тонкие и вставляются прямо в материнскую плату компьютера. Примечательно, что изначально разъем m 2 применялся в ноутбуках и нетбуках, ведь их корпус достаточно тонкий для установки туда полноразмерных устройств. Затем, разъем m2 стал встречаться и на обычных материнках — на стационарных ПК.

Разъем m 2 использует для связи с материнской платой такой тип интерфейса, как PCI Express. Только не путайте с самим разъемом PCI Express, которых может быть несколько и которые располагаются ниже разъема видеокарты, и присутствуют даже на старых материнских платах. Это немного другое, хотя и существуют SSD, подключаемые через порт PCIe. А вот, как выглядит разъем м2 на материнской плате:

Особенности

SSD диски, предназначенные для разъема м2, выпускаются в разных размерах: 2230, 2242, 2260, 2280 и 22110. Первые две цифры обозначают ширину, а две последующие — длину (в миллиметрах). Чем длиннее планка, тем больше чипов на ней можно расположить, тем больше будет емкость диска. Не смотря на такое многообразие форм-факторов, наиболее популярным является 2280.

Разъем m 2 на современных материнских платах может иметь разное положение. Речь идет о неких «ключах». Опять же, можно провести аналогию с планками ОЗУ: память DDR3 отличается от DDR2 расположение ключей — небольших вырезов в планках и самих слотах, соответственно. Так же и тут, небольшие вырезы могут располагаться в левой и правой частях порта.

Разъем m2 может иметь два ключа: B и M. Получается, что они не совместимы между собой. Однако, можно найти материнские платы с разъемом типа B + M (комбинированный). Помимо PCIe интерфейса, порт м2 поддерживает еще и SATA режим. Но и скорость в SATA режиме будет значительно ниже, нежели в PCI Express. Ключи обычно определяют то, какой тип интерфейса будет использоваться.

В обычных жестких дисках (HDD) контроллер связывается с операционной системой посредством протокола AHCI. Но, этот протокол не в состоянии использовать все возможности современных твердотельных накопителей. Это подтолкнуло к появлению нового протокола, который называется NVMe. Новый протокол характеризуется малыми задержками и позволяет выполнить больше операций в секунду, при этом минимально нагружая процессор.

Как выбрать м2 SSD

При покупке SSD накопителя, работающего по интерфейсу m 2, обязательно обращайте внимание на следующие вещи:

  • Размер порта м2. Подберите такой диск, чтобы его можно было установить в материнскую плату, чтобы ничего нигде не упиралось.
  • Тип ключа — B, M, или комбинированный. Как материнская плата, так и сам SSD диск должны иметь совместимость ключей. SATA м2 SSD диски обычно выпускаются с ключами «М+B», а PCIe м2 SSD — с ключом «М».
  • Версия интерфейса и количество линий: PCI-E 2.0 x2 имеет пропускную способность 8 Гбит/с, а PCI-E 3. 0 x4 — 3.2 Гбайт/с.
  • Какой интерфейс поддерживается — PCI Express или SATA. Конечно, PCIe выглядит предпочтительнее, поскольку позволяет работать с большими скоростями. Возможность установки м2 SSD в SATA режиме должна быть указана в инструкции к материнке.
  • Желательна поддержка протокола NVMe. Если ее нет, то сойдет и AHCI.

SSD диск, который подходит по всем параметрам, будет гораздо быстрее того, что подключен просто через SATA порты. Такое решение может потребоваться в играх и программах, требующих от диска высокой скорости чтения/записи. Лучшим вариантом будет диск, использующий интерфейс PCIe третьей версии с четырьмя линиями и протокол NVMe.

Удачи вам! До скорых встреч на страницах блога pc-information-guide.ru

⛏ Как подключить несколько видеокарт для майнинга? Как выбрать райзер и не устроить пожар 🔥

30 января 2019 г. 14:57

Зачем нужен райзер?

Чем больше видеокарт, тем больше доход с майнинга 🤑

В компьютерных корпусах впритык помещаются максимум 3-4 видеокарты. Карты стоят вплотную друг к другу и из-за этого работают громко и на высоких температурах. Да и мало в какую материнскую плату можно установить хотя-бы две карты, ведь для каждой нужен громоздкий слот PCI-e x16.

Райзер работает как простой удлинитель для разъёма PCI-e x1, поэтому вы можете вынести видеокарты за пределы корпуса или смастерить для целой фермы удобный каркас.

Предупреждаем: у вашей кошки появится любимое тёпленькое местечко🐱

Несмотря на свою кажущуюся простоту, разновидностей райзеров бывает много. И как и с любой техникой, производители пользуются вашей неосведомлённостью — хитрят, экономят и продают плохой товар.

По статистике поддержки Криптекса, некачественные райзеры и переразгон — самые частые причины нестабильного майнинга.

В этой статье расскажем как работает райзер, какие типы покупать не стоит, где купить и как не устроить пожар 🔥😳🔥

Нет времени на статью? Смотрите видео! 🎬

Объясняем как выбрать райзер за три минуты!

Как работает райзер?

Райзер работает как обычный электрический удлинитель — один конец вставляете в материнскую плату, а с другой стороны подключаете видеокарту.

Как правило райзер состоит из трёх элементов:

  1. Маленькая платка с разъёмом PCI-e x1, которая вставляется в материнскую плату;
  2. Разъём PCI-e x16 для видеокарты;
  3. USB-кабель, который соединяет платы между собой.

Иногда в комплект добавляют переходники для подключения питания.

В какой разъём на материнской плате подключать райзер?

В любой разъём PCI Express x1, x2, x4, x8, x16. При майнинге все вычисления происходят внутри видеокарты. Программа майнинга загружается в карту один раз — при запуске, поэтому скорости одной линии PCI-e x1 хватает с запасом.
А вот компьютерные игры чувствительны к скорости передачи данных между видеокартой и процессором, поэтому им необходима максимальная пропуская способность разъёма x16.

☠ Райзер НЕЛЬЗЯ подключать к USB-разъёмам на материнской плате. В райзере USB-кабель используется для передачи сигналов PCI Express!

Какие райзеры не стоит покупать 🚫

Есть два типа райзеров, которые не стоит использовать совсем. Даже, если достались бесплатно.

Райзеры с гибким шлейфом

В любых вариациях: с дополнительным питанием или без него. Гибкий шлейф не защищён от электромагнитных наводок, что негативно сказывается на стабильности майнинга, и его легко повредить. Во всех вариациях таких райзеров не хватает дополнительного питания, поэтому возникает повышенная нагрузка на разъёмы на материнской плате.

Райзеры с питанием 4-pin floppy.

В прошлом через такой разъём запитывали дисководы для 3,5″ дискет, которые потребляют значительно меньше, чем видеокарты.

С такими райзерами майнинг будет нестабильным и пожароопасным.

Криптекс рекомендует 👍

Остальные райзеры отличаются между собой, главным образом, только разъёмом питания. В порядке от лучших к худшим:

  1. Универсальные — сочетают несколько типов разъёмов;
  2. 4pin Molex — стандартный разъём с четырьмя штырьками;
  3. 6pin PCI-e — разъём как на видеокартах;
  4. 15pin SATA — разъём как на жёстких дисках;

Используйте любой разъём питания или все сразу, если на вашем универсальном райзере их несколько! Универсальные райзеры избавляют вас от переходников питания.

⚠ Предостережение по SATA-райзерам ⚠

Разъём 15pin SATA спроектирован для питания жёстких дисков, приводов оптических дисков, SSD накопителей и других маломощных устройств. Из-за этого производители блоков питания иногда экономят на качестве коннекторов питания и на толщине проводов. Если провода и разъёмы на линии SATA

от вашего БП не вызывают доверия — используйте универсальные райзеры .

Какой длины выбрать кабель

Чаще всего встречаются райзеры с 30см и 60см usb-кабелями. В качестве и надёжности разницы нет. Выбирайте подлиннее — так проще размещать райзеры подальше друг от друга.

Необычные райзеры 😲

Люди любят использовать потенциал материнских плат на 146%, поэтому хитрые китайские инженеры придумывают безумные райзеры и даже разветвители, чтобы вы подключали ещё больше видеокарт с меньшими затратами.

M.2 райзеры

M.2 — стандарт для подключения SSD накопителей. Если на вашей материнской плате есть M.2, к которому подведены линии PCI Express, можно купить райзер для этого разъёма. Встречаются как «переходники» с M.2 на PCIe-x4, куда вам нужно вставить самый обычный райзер, так и райзеры с M.2 платкой вместо PCIe-x1.

⚠ Если у вас M.2 типа SATA а не PCI-e, такой райзер не заработает!

Разветвители

Иногда так хочется подключить ещё одну видеокарту, но свободных слотов PCIe уже не осталось. Понимаем, грустно. 😢 Так и хочется купить разветвитель, чтобы не покупать новую материнскую плату!

К сожалению, на практике всё не так хорошо. Разветвители и материнские платы часто капризничают: то теряют часть видеокарт, то произвольно отваливается майнинг. Мы считаем, что лучше проводить время с друзьями или семьёй, чем разбираться какая видеокарта не майнит на этот раз из-за разветвителя.

Где лучше купить?

  1. В Китае на площадках вроде AliExpress, Taobao, eBay. Доставка 2-4 недели, низкая цена и никакой гарантии.
  2. У перекупщиков. Быстрая доставка или самовывоз, высокая цена, минимальная гарантия на уровне «работает — не работает».
  3. В крупных компьютерных магазинах, например, в ДНС. Быстрая доставка или самовывоз, низкая цена, полноценная гарантия 1-3 месяца, но ограниченный ассортимент.

Хорошие предложения от продавцов на AliExpress:
  • Райзер с 6pin питанием
  • Райзер с питанием от 4pin Molex
  • Универсальный белый райзер
  • Универсальный чёрный райзер
  • Ещё один универсальный чёрный райзер
  • Райзер с питанием 15pin SATA

Как не устроить пожар 🔥

Видеокарты потребляют огромное количество электроэнергии, по сравнению с остальными компонентами. Поэтому важно обеспечить им качественное питание и хорошее охлаждение.

Чтобы майнинг был стабильным и безопасным, соблюдайте наши рекомендации:
  • Проверяйте райзеры по одному перед сборкой фермы. К сожалению, иногда попадаются бракованные или нерабочие.

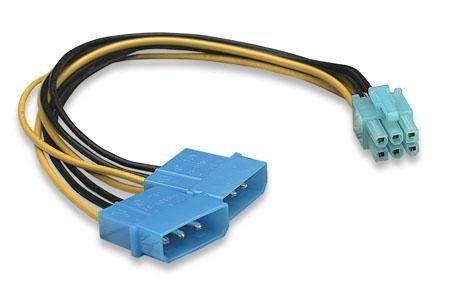

  • Не используйте переходники питания с тонкими проводами
    . Из-за больших токов провода могут расплавиться.
  • Проверяйте наличие и состояние мягкой прокладки снизу райзера. Она не допускает контакта платы с корпусом вашей фермы.
  • Следите за нагрузкой на линии блока питания. Через райзер видеокарта потребляет 75Вт, через 6pin — 75Вт, а через 8pin — 150Вт. Не рекомендуем запитывать более 200Вт через одну линию с молексами или сата от блока питания.
  • Следите за состоянием проводов питания. Если заметили, что провод сильно греется, потемнел или оплавился, срочно измените схему подключения видеокарты.

Остались вопросы? Спросите Криптекс!

Задавайте вопросы в сообществах Криптекса ВКонтакте и в Телеграме. Наши опытные пользователи обмениваются опытом и помогают друг-другу в трудных ситуациях. Обсуждайте железо, разгон и делитесь своими идеями!

Или напишите Криптексу напрямую, у нас большой опыт: 💪🏻

  • На сайте;
  • В сообщения группы ВК;
  • Прямиком на почту [email protected];
  • В личку в телеграме.

Эта статья доступна на других языках:
    English Русский

Share:

Линии PCIe – что это. Как работают, для чего необходимы

Выбирая материнскую плату, мы обязательно обращаем внимание на количество и тип разъемов для установки различных устройств, от видеокарты и SSD до самых разнообразных контроллеров и адаптеров. Одним из параметров этих разъемов, помимо физического размера, является конфигурация интерфейса, выведенного на них. Давайте немного углубимся сегодня в эту тему, а точнее, поподробнее поищем ответ на вопрос линии PCIe – что это, для чего это, и сколько этого вообще надо.

Исходные данные

Как вы уже поняли, сегодня речь про интерфейс PCIe, он же PCI-Express. Благо никакой другой сейчас по сути не используется. Все еще можно встретить редкие материнские платы с устаревшим PCI, но это специфические модели для работы с античными устройствами, которые по разным причинам заменить не представляется возможным.

Ну и как было сказано в названии, в первую очередь сделаем упор на линии PCIe. Нас интересует, зачем их несколько, сколько оных нам надо и как их использовать.

История PCI-Express

Не буду углубляться в этапы развития этого интерфейса, но кратко все же надо пробежаться по версиям PCI-Express, дабы иметь представление, о чем речь и каковы перспективы.

Первая базовая спецификация PCI-Express была представлена в июле 2002 года. Устройства, работающие с этим интерфейсом, используют двунаправленную последовательную связь типа «точка-точка». Применяется низковольтная дифференциальная передача сигнала (LVDS) по двум проводникам. Собственно, это и есть та самая линия. Это полнодуплексная связь, т. е. передача сигнала и в одну, и противоположную сторону может выполняться одновременно на полной скорости.

«Скорость», т. е. пропускная способность первой версии интерфейса составляла 2.5 ГТ/с (гигатранзакции в секунду). Для того, чтобы перевести это значение в более привычные Гига/Мега байты или биты, надо учитывать кодировку 8b/10b. Каждый байт (8 бит) исходных данных дополняется двумя битами, превращая 8-битные слова в 10-битные.  Это необходимо для контроля целостности информации и некоторых служебных нужд. В итоге, пропускная способность PCI Express 1.0 составляет 250 МБ/с.

Вторая версия PCI-Express появилась в 2007 году. Скорость передачи удвоилась, достигнув 5 ГТ/с или 500 МБ/с при той же системе кодирования данных.

Больше изменений произошло с выходом 3-й версии этого интерфейса в конце 2010 года. Скорость передачи составила 8 ГТ/с, но реальный прирост все равно практически удвоился. Это было достигнуто за счет перехода на кодирование 128b/130b. Фактически, в предыдущих генерациях интерфейса 1/5 часть пропускной способности тратилась на служебную информацию. За счет перехода на новую систему кодирования «ширина» канала для передачи данных увеличилась.

В 2019 году свет увидела 4-я версия PCIe, где опять удвоилась скорость передачи до 16 ГТ/с, что стало составлять 1 969 ГБ/с на одну линию. Этот интерфейс уже появился на материнских платах последних поколений и используется современными видеокартами и высокопроизводительными твердотельными накопителями.

На горизонте PCIe 5.0 с очередным удвоением пропускной способности до 32 ГТ/с, или 3 938 ГБ/с. Ведутся работы и над PCIe 6.0.

Что такое линия PCIe

В простейшем виде — это некое соединение между двумя устройствами в виде двух проводов, по одному данные передаются в одну строну (условно, от «устройства 1» к «устройству 2»), по второму – в обратную сторону. При этом работа идет в дуплексном режиме, т. е. и «туда», и «обратно» информация передается на полной скорости. Наличие шин питания, специализированных сигнальных контактов сейчас опускаем.

Аналогия 1 — автомобильная дорога. В данном случае это двухполосное (по одной полосе в каждую сторону) шоссе. Аналогия 2 – проводной Ethernet, основанный также на паре проводников. Это в минимальной конфигурации. В реальности же PCIe может использовать 1/2/4/8/16 линий связи.

Уровни PCIe

Если уж мы сравниваем PCIe с сетевым протоколом, то, наверное, должны быть тут и уровни, или слои? Ну там физический, канальный… В общем то да, тут их 4, которые давайте кратко рассмотрим.

Application Layer

Нижний уровень, на котором формируется пакет данных с заголовком (Header+Data) для передачи от одного устройства к другому. По сути, программный слой, задача которого только подготовить информацию к передаче на следующий уровень.

В случае приема из полученного пакета извлекаются присланные данные, которые затем используются пользователем (приложением) по назначению.

Transaction Layer

При отправке данных полученный блок информации с заголовком (Header+Data) дополняется кодом проверки ECRC (End to End Cyclic Redundancy Check). При приеме этот код может быть сравнен с контрольным вычисленным значением для подтверждения того, что блок данных поступил без искажений.

Data Link Layer

На этом уровне формируется уникальный двухбайтовый номер (Sequence Number) пакета, который может понадобиться при неуспешной отправке данных. Затем к нему добавляется информация, полученная от Transaction Layer (Header+Data+ECRC), и добавляется код LCRC (Local Cyclic Redundancy Check), используемый для проверки целостности данных от предыдущего уровня.

При приеме производится проверка кода LCRC, и если ошибок нет, то источнику передается сигнал ACK (ACKnowledge) об успешной передаче. Если же обнаружена проблема, то посылается сигнал NAK (Not AcKnowledge), означающий, что пакет с данным номером (Sequence Number) должен быть передан заново.

Physical Layer (физический уровень)

Последний уровень осуществляет согласование условий приема необработанных пакетов (PLP — Physical Layer Packets), то есть определение ширины полосы и ее частоты для связи с другим устройством.

Во время передачи данных информация, поступившая с предыдущего уровня (Header+Data+ECRC+LCRC), предваряется стартовым байтом, который, по сути, информирует получателей о начале блока данных. Аналогично, по окончании передается еще один байт, информирующий о конце передачи блока информации.

При приеме данные начальный и конечный байты позволяют определить блок данных.

Как выполняется контроль целостности данных

При передаче или приеме данных важно быть уверенным, что информация не была повреждена в процессе перемещения пакета информации от одного устройства к другому. Для контроля используются специальные коды проверки целостности.

Для версий PCIe 1.0 и 2.0 использовалась кодировка 8b/10b. Начиная с 3-й версии интерфейса используется 128b/130b. Это значит, что в старых версиях PCIe каждый байт дополнялся двумя служебными битами, а PCIe 3.0 и последующие дополняют каждые 128 бит двумя служебными битами.

Что это дает? При кодировании 8b/10b 20% пропускной способности шины тратится на передачу служебной информации. Кодировка 128b/130b позволяет уменьшить эти потери до 1.5%.

На иллюстрации выше показано начало таблицы кодирования данных при использовании кодировки 8b/10b. Исходный байт разделяется на две части. Младшие 5 бит дополняются одним контрольным, в свою очередь также старшие три бита также дополняются еще одним. В результате имеем формулу 5b/6b и 3b/4b.

Принцип кодирования – тема объемная, и если ее и рассматривать, то в отдельном материале.

Как рассчитать скорость передачи

Зная версию интерфейса и частоту его работы, можно определить скорость передачи PCIe. Округленные значения разных версий этого интерфейса приведены в таблице:

Версия PCIeЧастота (ГТ/с)Тип кодированияСкорость передачи (ГБ/с)
x1x2x4x8x16
PCIe 1.02.58b/10b0.250.5124
PCIe 2. 058b/10b0.51248
PCIe 3.08128b/130b124816
PCIe 4.016128b/130b2481632
PCIe 5.032128b/130b48163253
PCIe 6.064128b/130b8163264128

Если есть желание, можно вычислить поточнее скорость передачи в каждом случае.

Формула расчета довольно проста:

BW (МБ/с) = FR (МТ/с) * EN * 1B/8b

Где:

  • BW – искомая скорость передачи в МБ/с
  • FR – частота шины в ГТ/с
  • EN – тип кодирования

Например, для PCIe 2.0 вычислим скорость передачи одной линии интерфейса:

BW = 5000 * 8/10 * 1/8 = 5000 * 0.8 * 0.125

BW = 500 МБ/с

Если же надо выяснить скорость передачи для PCIe 3. 0, то расчет будет таким:

BW = 8000 * 128/130 * 1/8 = 8000 * 0.985 * 0.125

BW = 985 МБ/с

Это скорость одной линии. Если оных несколько, то просто перемножаем полученное значение на количество линий PCIe. Так, в варианте x4 (например, для SSD) максимальная скорость передачи составит 3 940 МБ/с). Соответственно, максимальная скорость для видеокарты, работающей с 16-ю линиями будет уже 15 760 МБ/с.

Надо оговориться, что это теоретическая пропускная способность. В реальности она несколько ниже, т. к. в расчетах мы не приняли во внимание передачу стартового и стопового байтов, заголовка, проверочных кодов.

Сколько линий PCIe необходимо?

Чтобы ответить на этот вопрос, необходимо определиться с конфигурацией будущей системы. Я сейчас не затрагиваю тему разгона, ибо это несколько иной подход к выбору материнской платы, а исхожу из требований к использованию каких-либо плат расширения. Вариант офисного компьютера также оставлю за рамками разговора, т. к. в большинстве случаев достаточно минимальной конфигурации с использованием встроенного в процессор видеоядра и установка каких-либо дискретных адаптеров скорее всего не планируется.

Если будущий ПК предназначен для сборки игровой системы нижне-среднего уровня без разгона и использования флагманских CPU и GPU, то будет использоваться только внешняя видеокарта в сочетании с 1-2-3 накопителями. Значит, рассматривать можно платы, начиная с младших чипсетов. Даже у них есть возможность установки некоторых дополнительных адаптеров.

А кстати, сколько вот для этих «некоторых дополнительных адаптеров» линий-то нужно? Давайте попробуем свести это в табличку:

Плата расширенияКол-во линий PCIe
Видеокарта AMD/NVidia16
RAID-контроллер4-8
SSD PCIe x44 (каждый)
Адаптер SSD M.2 накопителей4-8
Звуковая карта1
Адаптер USB 3.2 Gen11-4
Адаптер USB 3.2 Gen24
Адаптер eSATA1

Это не весь возможный перечень. При необходимости, можно установить адаптер LPT и прочих портов, дополнительный сетевой контроллер и т. п. Как бы то ни было, надо точно знать, какой разъем для такой платы нужен и сколько линий PCIe он требует.

Если же выбор останавливается на топовом железе, то в любом случае в вашем распоряжении будет максимально возможное количество линий, и остается только не выйти за их лимит, утыкивая материнскую плату разнообразными адаптерами, накопителями и т. п.

Подробнее про линии процессоров и чипсетов

Давайте от теории поближе к практике. Мы уже выяснили, что фактически «владельцами» линий PCIe являются процессор и чипсет, хотя никто не запрещает другим устройствам обмениваться данными между собой по этим линиям. Чтобы разобраться пообстоятельнее, рассмотрим каждый сокет отдельно.

AMD AM4

Возьмем, например, CPU AMD Ryzen 7 5800X и чипсет к нему X570.

На иллюстрации представлен условный процессор 5000-й серии с указанием интерфейсных линий. Из нее видно, что у процессора есть 16 линий для видеокарты и 4 – для SSD. Итого 20. Иногда можно встретить упоминание, что линий 24, но это с учетом четырех, которые связывают CPU с чипсетом. Эти линии никоим образом не могут быть переконфигурируемы и их упоминание справедливо разве что для статистики.

Те линии, которые идут на видеокарту, вернее, на разъем под нее, могут быть разделены между двумя разъемами для поддержки технологий SLI/Crossfire. В этом случае линии распределяются поровну между двумя разъемами (режим x8/x8) или второй работает в режиме x4.

Четыре процессорные линии для накопителей выводятся на ближний к сокету CPU разъем M.2.

Количество доступных линий у чипсета зависит от его модели. Так, X570 располагает 16-ю линиями, 8 из которых могут свободно конфигурироваться производителями материнских плат, а еще 8 можно использовать для SATA или накопителей/разъемов. При этом в работе будет интерфейс 4-го поколения.

Чипсеты B550 и A520 могут использовать только PCIe 3.0, даже для связи с процессором. Самих линий тоже меньше, 10 и 6 соответственно.

Intel 1200

На данный момент это самый «свежий» сокет под процессоры 10-го и 11-го поколения. Более подробно рассмотрим самое последнее CPU Rocket Lake. Конфигурация линий тут та же, что и у конкурентов – 16 линий для видеокарты и 4 для накопителя. Правда, связь с чипсетом по-прежнему осуществляется по шине DMI3, что фактически является PCIe 3.0, но зато таких линий теперь 8, а не 4.

Старший чипсет Z590 располагает 24-ю линиями PCIe 3.0, что дает возможность установить несколько M.2, а также несколько разъемов PCIe 3.0 x4 и/или PCIe x1. У Z570 линий 20, у B560 – 12, а младший A510 довольствуется 6-ю.

Как определить количество доступных линий на материнской плате

А что в этом сложного? Посмотреть на разъемы, которые есть на материнской плате, и все станет ясно. Верно? Давайте разбираться.

Разъемы для плат расширения

Для начала определимся с форм-факторами разъемов PCIe. В настоящее время используются разъемы PCIe x1, x4 и x16. В теории, существуют еще PCIe x8, но в реальности они не используются.



Для прояснения темы легче всего использовать конкретные примеры, для чего нам сначала понадобится плата ASRock Z590M Phantom Gaming 4. Давайте посмотрим на нее внимательно, в частности, на установленные на ней разъемы PCIe.

В нашем распоряжении по одному PCIe x16, PCIe x4 и PCIe x1. В результате мы можем воспользоваться 21-й линией для установки различных дискретных устройств – видеокарт, адаптеров, контроллеров и проч. Ну вот, предположение разве не подтвердилось?



Подтвердилось, но давайте возьмем другой пример, MSI MPG Z590 Gaming Force. У нее три «больших» разъема PCIe x16 и два маленьких x1. Ну и сколько у нас всего линий, 50? Давайте считать, у процессора Intel 11-го поколения доступных линий 16 для плат расширения (читай, видеокарты), у чипсета Z590 – 24, итого 40. Ну ладно, предположим, что на эти разъемы каким-то образом выведены еще 4 линии, предназначенные для накопителя. Все равно шесть не хватает.

Вот тут и кроется проблема, что значение после буквы «x» в маркировке разъемов PCIe x** отражает реальное положение вещей только в одном случае – для PCIe x1. Только для него можно абсолютно точно сказать, что разъем работает с одной линией интерфейса.

К сожалению, маркировка PCIe x16 и PCIe x4, скорее, говорит нам о физическом размере, и о том, что эти разъемы МОГУТ иметь по 16 и 4 линии соответственно. Могут, но не обязаны. Реальность такова, что к PCIe x16 могут быть подведены 1, 2, 4, 8 или 16 интерфейсных линий. В случае с PCIe x4 этот перечень заканчивается на 4.

В итоге, у рассматриваемой MSI MPG Z590 Gaming Force первый разъем действительно имеет 16 линий (процессорных), второй – только 8 (тоже от процессора), а у третьего их вообще 4. И никакими 50-ю тут и не пахнет. Отсюда вывод – геометрические размеры разъема мало что говорят о параметрах подключенного к нему интерфейса.

Так как же узнать, где и сколько линий используется? В первую очередь обратиться к спецификациям на данную модель материнской платы. Там указано, что первые два слота подключены к процессору и могут работать в режимах x16/x0, x8/x8 или x8/x4, т. е. в первом разъеме действительно 16 линий, а во втором только восемь.

Это означает, что если во второй разъем установлена та или иная плата, то она получит максимум 8 линий, и столько же останется в первом разъеме, вне зависимости от того, что в него установлено. Скажем, видеокарта, использующая 16 линий, будет работать с вдвое меньшим их количеством.

Третий разъем, хоть он и не уступает по размерам оставшимся, имеет 4 линии PCIe от чипсета.

В действительности определить, сколько линий в том или ином разъеме можно, если внимательно посмотреть на них, а вернее, в них. Для примера привожу фотографию части платы MSI MPG Z590 Gaming Force.

Нас интересуют три «больших» разъема, а точнее те его части, что располагаются после перемычки. Давайте присмотримся внимательнее. Несложно заметить, что у первого, ближнего к процессору, все места под контакты заполнены. А вот у второго видно, что контакты (такие блестящие металлические точки в данном случае) заканчиваются где-то посередине. А третий вообще заполнен ими на четверть.

Что мы можем почерпнуть из полученных сведений? Судя по всему, у первого разъема 16 линий, у второго – 8 (контакты заканчиваются посередине), а у третьего скорее всего 4. Обратимся к спецификациям и видим, что так и есть.

К сожалению, таким образом можно провести только предварительный анализ возможностей платы, но вот как распределены линии, от кого (CPU или чипсета) подведены к каждому конкретному разъему и сколько их в реальности, можно узнать только из официальных характеристик на плату. Тем не менее, возможность прикинуть конфигурацию «на глаз» может иногда оказаться полезной.

Разъемы M.2 для накопителей

Ну вот с ними-то уж все ясно. Все они на современных материнках поддерживают SSD с интерфейсом PCIe, значит, уж по 4 линии у них есть, верно? Не хочу показаться занудой, но давайте разбираться опять.



Опять будем смотреть конкретную плату — ASRock A520M Pro4. На ней распаяны два M.2 с ключом M, оба поддерживают накопители SSD PCIe. Догадливые наверняка спросят, и в чем подвох? И он действительно есть. Второй M.2, тот, который без штатного радиатора, может работать только с накопителями SATA и PCIe x2. Обращаю внимание на «x2». В разъеме только две (!) интерфейсные линии, и SSD сюда надо ставить соответствующие.

Еще более внимательные обратят внимание, что тут младший чипсет a520, у которого всего 6 линий, 2 из которых обычно отдается для SATA (и их тут действительно 4), остается 4 линии. Из них одна скорее всего отдана сетевому контроллеру, итого остается 3.

При этом есть еще разъем PCIe x4 с двумя линиями, второй M.2 и… что-то не сходится. Действительно, этот второй M.2 делит интерфейсные линии с двумя разъемами SATA, 3-м и 4-м. Это значит, что можно либо использовать SSD M.2 PCIe x2 при отключенных двух SATA разъемах, либо наоборот, задействовать все SATA без возможности установить второй твердотельный накопитель.

Справедливости ради надо сказать, что эта плата едва ли не исключение из общего правила, и в подавляющем большинстве случаев разъемы M. 2 действительно имеют по 4 линии PCIe, и просто перемножение этих линий на количество разъемов дает нам представление о том, сколько линий занято под накопители.

Таким образом, беглый анализ конфигурации (чипсет, количество и номенклатура разъемов) позволяют предположить конфигурацию материнской платы. Повторюсь, что окончательные выводы можно делать только после ознакомления с подробными характеристиками платы.

Что делать, если линий PCIe не хватает

Если не предполагается использование чего-либо, кроме дискретной видеокарты, то этот вопрос неактуален. А вот тем, кто вынужден в силу решаемых задач использовать какие-либо дополнительные адаптеры, эта тема может быть актуальна. При условии, конечно, что вы не готовы переплачивать за флагманский чипсет, а предпочитаете выбрать что-то из среднего сегмента.

Предположим ситуацию, что помимо графического адаптера будет установлен еще быстродействующий SSD накопитель в разъем, обслуживаемый процессором, а также еще один SSD M. 2 в чипсетный. А еще может быть, звуковую карту и/или адаптер для дополнительных USB.

Возможностей самого простого чипсета если и хватит, то в обрез. И это при условии, что обилия SATA накопителей не будет. Да и то, второй разъем M.2 будет только у двух плат — ASRock A520M Pro4 и ASRock A520M Phantom Gaming 4, причем один из таких разъемов работает в режиме PCIe x2.



Если подняться на ступеньку выше, до AMD B550 или Intel B560, то проблем с двумя-тремя накопителями M.2 уже нет, да и для различных плат разъемов больше. Напомню, у этих чипсетов 10 и 12 линий соответственно.

Теперь другая ситуация – требуется использование дискретной видеокарты, а также сборка RAID-массива на внешнем адаптере, или установка нескольких высокоскоростных SSD PCIe 4.0 для специфических задач. Ситуация, может, и довольно редкая, но вполне реальная.

Ладно, для видеокарты слот есть, и тут заботиться не надо. Для адаптера SSD тоже хотя бы один PCIe x4 есть. Так что хватит. А хватит ли? Если накопители будут с SATA интерфейсом, то для каждого такого SSD достаточно по одной линии PCIe. Например, для QNAP QM2-2S-220A достаточно использовать 2 линии для каждого из двух SSD.

А если накопители скоростные, и каждому нужно по 4 линии, или если это RAID-контроллер? Для одного такого SSD четырех линий хватит, но следует помнить, что Intel, как и AMD, на младших чипсетах позволяет использовать только 3-ю версию PCIe. А нам нужна скорость и мощь! А самая «крутень» — это линии CPU версии 4.0.

Вот тут может оказаться полезной возможность перераспределения процессорных интерфейсных линий между двумя разъемами PCIe. Как всегда, обратимся к конкретному примеру, например, плате Asus ROG STRIX B550-E GAMING. Что в ней интересного?



Интересны два первых разъема PCIe x16. Первый, как и положено, задействует все 16 процессорных линий. А вот второй – их же, но только половину, т. е. 8 штук. Как это работает?

Установленная видеокарта при пустом втором слоте PCIe x16 забирает все имеющиеся ресурсы. Если же мы хотим использовать, скажем, контроллер для дискового массива или адаптер для пары высокоскоростных SSD, то мы установим его во второй слот PCIe x16. В итоге получаем 8 линий PCIe 4.0 от CPU и радуемся производительности. Но откуда взялись эти линии?

Их отняли у видеокарты. Трагедия? Отнюдь. Как показывают обзоры, даже с уменьшенным вдвое количеством линий PCIe видеокарты показывают те же результаты, что и в полноценном режиме работы. Различия в итоговых значениях тестов если и есть, то находятся в пределах погрешности. Даже самые современные видеокарты не способны исчерпать возможности интерфейса.

Зато теперь мы имеем возможность и всласть поиграться без падения производительности, и получить мощную быстродействующую систему хранения для специфических задач. Или установить вторую видеокарту в режим SLI/CrossFire.



Правда, такими возможностями обладают далеко не все материнские платы. На Intel B560 я таких моделей вообще не нашел (может просмотрел), да и у AMD вариантов немного – помимо рассмотренной выше ASUS есть еще, например, ASRock B550 Taichi (Razer Edition), Gigabyte B550 VISION D. Как правило, процессор управляет единственным разъемом PCIe x16, и для большинства задач такая конфигурация более чем достаточна.

Заключение. Линии PCIe – что это

Разбираясь с количеством и номенклатурой всех этих линий, надо не забывать и про физическое размещение разъемов на плате. Конкретный пример — Gigabyte B560M AORUS PRO AX. После установки видеокарты расположенный рядом разъем PCIe x1 гарантированно будет перекрыт радиатором графического адаптера. Значит – минус один разъем и одна интерфейсная линия.

Да, в данном случае имеем компактный форм-фактор и такое расположение разъемов – мера вынужденная. И все же обращать внимание на это следует.

Как и на то, как распределяются интерфейсные линии. Так, некоторые разъемы M.2 могут использовать те же ресурсы, что и некоторые SATA порты, т. е. можно использовать либо одно, либо другое.

Также следует помнить, что, например, видеокарту можно установить в разъем с 8-ю линиями, и она будет прекрасно работать. Можно ее поставить и в PCIe x16 с четырьмя линиями, но в данном случае пропускной способности шины может уже и не хватить.

И наоборот, адаптер, которому нужно, скажем, 2 линии, можно установить в разъем с 4 или 8 линиями. Будут использоваться только необходимые ресурсы. А вот то, что какой-либо адаптер, которому надо 4 линии, заработает в разъеме с двумя линиями, при условии, что физически он в него устанавливается, далеко не факт.

Если видеокарта – не единственное устройство, которое будет устанавливаться в компьютер, то перед покупкой материнской платы следует уточнить количество и тип разъемов на ней, их возможности, дабы все работало как надо. И далеко не всегда нужно тратиться на топовый продукт, т. к. даже материнки попроще вполне могут обеспечить нужный функционал без необходимости переплаты за неиспользуемые возможности.

Обязательно внимательно ознакомьтесь с характеристиками выбранной платы. Все возможные варианты работы и ограничения там будут указаны.

Правильного выбора!

PCI-Express 4.0 что это — представлена спецификация версии 1.0


Разбираемся в различиях PCI-E разъема.

Как правило, данный высокоскоростной порт относится к фактическим слотам расширения на материнской плате, которые принимают платы расширения на основе традиционного PCIe и типы карт расширения.


Старая видеокарта с интерфейсом AGP

PCI Express практически заменил AGP и PCI, оба из которых заменили старейший широко используемый тип соединения, называемый ISA. Хотя пк могут содержать различные слоты расширения, PCI Express считается стандартным внутренним интерфейсом самого быстрого разъема. Сегодня многие материнские платы для персональных компьютеров производятся только с разъемами PCI Express.

Применение PCI Express в компьютере. Разъемы PCI Express

Контроллер (управляющее устройство) линий PCIe не так давно встраивался только в чипсет (главную микросхему) материнской платы. Но, начиная с 2009 года, контроллер PCIe добавляется производителями также и непосредственно в центральный процессор. Это уменьшает задержки и позволяет процессору более эффективно взаимодействовать с другими устройствами. Версии и количество линий PCIe в разных моделях процессоров и чипсетов отличается. Бо́льшая их часть формируется в разъемы, размещаемые на материнской плате. Они позволяют подключать к компютеру разнообразные устройства (видеокарты, звуковые карты, сетевые карты, Wi-Fi-адаптеры и др.). На материнской плате современного компьютера можно найти разъемы PCIe нескольких видов, отличающихся количеством используемых в них линий PCIe (от х1 до х16 линий). Не зависимо от того, насколько старым является компьютер, и какая версия PCIe в нем используется, эти разъемы всегда выглядят одинаково:
на изображении: верхний разъем — PCIe x4, по средине — PCIe x16, внизу — PCIe x1


Разные версии PCIe являются полностью совместимыми. То есть, если в старый компьютер, где используется версии PCIe 2.0, установить, например, видеокарту с PCIe 4.0, она будет нормально работать. Однако, реальная скорость обмена данными при этом у нее будет ограничена возможностями PCIe 2.0. И наоборот, в самый новый компьютер с PCIe 4.0 можно без проблем установить старую видеокарту с PCIe 2.0. Еще одной особенностью PCIe является совместимость разных ее разъемов. В разъем PCIe x16 можно подключить не только видеокарту, но и абсолютно любое другое устройство PCIe, в том числе и с разъемом PCIe x8, PCIe x4 или PCIe x1. Совместимость разъемов сохраняется также и в обратную сторону. То есть, в разъем PCIe x1 можно установить видеокарту с разъемом PCIe x16. Физически она туда не войдет, но если разрезать заднюю стенку разъема (как на изображении ниже), то все получится. Это, конечно же, «кустарщина» и без крайней надобности так делать не нужно. Тем более, что видеокарта при таком подключении будет работать в режиме PCIe x1, что весьма негативно скажется на ее быстродействии.


В ноутбуках для установки дополнительных устройств вместо упомянутых выше разъемов используется более компактный вариант — Mini PCIe. Линии PCIe используются также для создания некоторых других разъемов, в чатности, разъемов M.2 (служат для подключения современных запоминающих устройств, а также устройств некоторых других типов).

на изображении — разъем M.2 с запоминающим устройством в нем

Как работает PCI Express?

Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в высокоскоростной разъем на материнской плате.

Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и системной платой, а также другим оборудованием.

Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe. Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe, обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

Каковы различные форматы PCI Express?


Показаны различные контроллеры на материнской плате
Express x1 … Express 3. 0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую ​​как новая видеокарта, какая из различных технологий PCIe работает с вашим пк лучше, чем другая. Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер, и часть, описывающую технологическую версию, как описано ниже.

Как PCI Express 4.0 влияет на скорость вашей видеокарты?

Некоторые задают интересный вопрос: влияет ли более быстрая и новая спецификация PCI Express 4.0 на скорость видеокарты? Быстрый ответ — нет , это не так, и вы не получаете больше кадров в секунду! Вот почему:

Когда вы играете в игру, видеокарта использует выделенную память (GDDR) для хранения текстур, используемых для рендеринга кадров на экране. Помимо тактовой частоты графического процессора, эта графическая память является наиболее важной для того, сколько кадров вы получаете каждую секунду.

Графическая карта должна использовать интерфейс PCI Express, который соединяет ее с материнской платой только тогда, когда ей нужно обмениваться данными с процессором или загружать текстуры из системной памяти (ОЗУ компьютера). Это не должно случаться часто, поскольку современные видеокарты имеют много собственной оперативной памяти. И даже если / когда это произойдет, после того, как текстуры были переданы через интерфейс PCI Express из системного ОЗУ и загружены в память видеокарты, они остаются там. Причина в том, что графическая память во много раз быстрее системной памяти.

Ни одна из видеокарт, доступных сегодня, не нуждается в полной полосе пропускания, предлагаемой слотами PCI Express 4.0 x16. Для получения дополнительной информации ознакомьтесь с нашим анализом влияния PCI Express 4.0 по сравнению с PCI Express 3. 0 на современные настольные компьютеры: PCI Express 4 по сравнению с PCIe 3: есть ли улучшение производительности?

Размеры PCIe: x16, x8, x4, и x1

Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.

Вот как формируются различные размеры:

Количество контактовДлина
PCI Express x11825 мм
PCI Express x84956 мм
PCI Express x168289 мм

Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11. То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со слотами другого.

Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16. PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т.е. Не имеет пробки в конце гнезда).


Видеокарта Radeon с интерфейсом PCI-Express x16

В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете, поддерживают одну и ту же версию PCIe.

Будущее данного стандарта

Слот PCI-E x16 в обозримом будущем уж точно не будет изменяться. Это позволит более производительные видеокарты использовать в составе устаревших ПК и за счет этого осуществлять поэтапный апгрейд компьютерной системы. Сейчас же прорабатываются спецификации уже 4-й версии этого способа передачи данных. Для графических адаптеров в этом случае будет предусмотрена максимальная пропускная способность 128 Гб/с. Это позволит выводить изображение на экран монитора в качестве «4К» и более.

Версия PCIe: 4.0, 3.0, 2.0 и 1.0

Любое число после PCIe, которое вы найдете на устройстве или системной плате, указывает номер последней версии используемой спецификации PCI Express.

Вот как сравниваются различные версии контроллера PCI Express:

Пропускная способность (на полосу)Пропускная способность (на полосу в слоте x16)
PCI Express 1.02 Гбит/с (250 МБ/с)32 Гбит/с (4000 МБ/с)
PCI Express 2.04 Гбит/с (500 МБ/с)64 Гбит/с (8000 МБ/с)
PCI Express 3.07.877 Гбит/с (984,625 МБ/с)126,032 Гбит/с (15754 МБ/с)
PCI Express 4.015.752 Гбит/с (1969 МБ/с)252,032 Гбит/с (31504 МБ/с)

Все версии высокоскоростного порта совместимы в обратном и обратном направлении, что означает независимо от того, какую версию поддерживает плата PCIe или ваша материнская плата, они должны работать вместе, по крайней мере, на минимальном уровне. Как можно заметить, основные обновления стандарта порта резко увеличивают пропускную способность каждый раз, значительно увеличивая потенциал того, что может сделать связанное оборудование.

Улучшения версии также устраняют ошибки, добавленные функции и улучшенное управление питанием, но увеличение полосы пропускной способности это самое важное изменение для заметок от версии к версии.

Что такое PCI Express и что он обозначает?

PCI Express означает Peripheral Component Interconnect Express и представляет собой стандартный интерфейс для подключения периферийного оборудования к материнской плате на компьютере. Другими словами, PCI Express или сокращенно PCIe — это интерфейс, который подключает к материнской плате внутренние карты расширения, такие как видеокарты, звуковые карты, адаптеры Ethernet и Wi-Fi . Кроме того, PCI Express также используется для подключения некоторых типов твердотельных накопителей, которые обычно очень быстрые.

Какие типы слотов и размеров PCI Express существуют, и что означают линии PCIe? Для подключения плат расширения к материнской плате PCI Express использует физические слоты. Обычными слотами PCI Express, которые мы видим на материнских платах, являются PCIe x1, PCIe x4, PCIe x8 и PCIe x16. Число, которое следует за буквой «х», говорит нам о физических размерах слота PCI Express, который, в свою очередь, определяется количеством контактов на нем. Чем больше число, тем длиннее слот PCIe и тем больше контактов, которые соединяют плату расширения с гнездом.

Кроме того, число «х» также указывает, сколько полос доступно в этом слоте расширения. Вот как сравниваются часто используемые слоты PCIe:

  • PCIe x1: имеет 1 полосу , 18 контактов и длину 25 мм
  • PCIe x4: имеет 4 линии , 32 контакта и длину 39 мм
  • PCIe x8: имеет 8 линий , 49 контактов и длину 56 мм
  • PCIe x16: имеет 16 линий , 82 контакта и длину 89 мм

Линии PCI Express — это пути между набором микросхем материнской платы и слотами PCIe или другими устройствами, являющимися частью материнской платы, такими как разъем процессора, слоты M.2 SSD, сетевые адаптеры, контроллеры SATA или контроллеры USB.

В PCI Express каждая полоса индивидуальна, что означает, что она не может быть разделена между различными устройствами. Например, если ваша видеокарта подключена к слоту PCIe x16, это означает, что она имеет 16 независимых линий, выделенных только для нее. Никакой другой компонент не может использовать эти полосы, кроме графической карты.

Вот идея, которая может упростить вам понимание того, что такое линии PCI Express: просто представьте, что PCI Express — это магистраль, а автомобили, которые едут по ней, — это данные, которые передаются. Чем больше полос движения доступно на шоссе, тем больше автомобилей можно проехать по нему; чем больше у вас PCIe-линий, тем больше данных можно передать.

Карта PCI Express может устанавливаться и работать в любом слоте PCIe, доступном на материнской плате, если этот слот не меньше платы расширения. Например, вы можете установить карту PCIe x1 в слот PCIe x16. Тем не менее, вы не можете сделать обратное. Например, вы можете установить звуковую карту PCIe x1 в слот PCIe x16, но вы не можете установить графическую карту PCIe x16 в слот PCIe x1.

Какие версии PCI Express существуют, и какую скорость передачи данных (пропускную способность) они поддерживают?

Сегодня используются четыре версии PCI Express: PCI Express 1.0, PCI Express 2.0, PCI Express 3.0 и PCI Express 4.0. Каждая версия PCIe поддерживает примерно удвоенную пропускную способность предыдущего PCIe . Вот что предлагает каждый из них:

  • PCI Express 1.0: имеет пропускную способность 250 МБ / с на линию
  • PCI Express 2.0: имеет пропускную способность 500 МБ / с на линию
  • PCI Express 3.0: имеет пропускную способность 984,6 МБ / с на линию
  • PCI Express 4.0: имеет пропускную способность 1969 МБ / с на линию

Помните, что слоты PCIe могут предложить не одну, а несколько дорожек? Значения полосы пропускания, которые мы разделили, умножаются на количество линий, доступных в слоте PCIe. Если вы хотите рассчитать, сколько пропускной способности доступно для определенной платы расширения, вам нужно умножить пропускную способность PCIe на линию на количество доступных для нее линий.

Например, графическая карта, которая поддерживает PCI Express 4.0 и подключена к слоту PCIe x16, имеет доступ к общей пропускной способности около 31,51 ГБ / с. Это результат умножения 1969 МБ / с на 16 (пропускная способность PCIe на линию * 16 линий). Впечатляет, правда?

Вот как масштабируются версии PCI Express, если принять во внимание линии PCI Express:

В будущем появятся новые версии PCI Express, такие как PCI Express 5.0 и PCI Express 6.0. Спецификация PCIe 5.0 была доработана летом 2021 года, предлагая пропускную способность до 3938 МБ / с на линию и до 63 ГБ / с в конфигурации x16. Однако, скорее всего, мы не увидим его в ближайшее время на компьютерном оборудовании потребительского уровня.

Максимизация совместимости совместно с PCIe

Как вы читаете в разделах размеров и версий выше, использует практически любую конфигурацию, которую вы можете себе представить. Если он физически подходит, он вероятно, работает … это здорово. Однако важно знать, что для увеличения пропускной способности (которая обычно соответствует максимальной производительности) вам нужно выбрать самую высокую версию PCIe, поддерживаемую вашей материнской платой, и выбрать самый большой размер данного порта, который будет соответствовать.

Например, графическая карта на высокоскоростном порту 3.0 x16 даст вам максимальную производительность, но только если материнская плата поддерживает высокоскоростной порт версии 3.0 и имеет свободный высокоскоростной порт x16. Если модель системной платы использует исключительно PCIe 2.0, карта будет работать только с поддерживаемой скоростью (например, 64 Гбит/с в слоте x16).

Большинство материнских плат и персональных компьютеров, выпущенных в 2013 году или позже, вероятно, поддерживают Express v3.0. Если вы не уверены, проверьте руководство по материнской плате или пк. Если не получается найти какую-либо окончательную информацию о версии PCI, возможности использования вашей материнской платой, я рекомендую купить самую большую и последнюю версию PCIe-карты, если она подойдет, конечно.

Нужно ли апгрейдить компьютер ради PCIe 4.0

Как уже говорилось выше, последней из официально вышедших версий PCIe является версия 5.0 (опубликованы официальные спецификации, но на практике она не используется). Самой «свежей» версией из используемых по состоянию на конец 2021 года является PCIe 4.0, и, судя по всему, еще долго будет таковой оставаться. Она вышла в 2017 году, однако внедрена в конкретные устройства лишь недавно, в 2019 году. Ее начала использовать компания AMD в процессорах Ryzen архитектуры Zen 2, а также в видеокартаx Radeon серии RX 5700 / 5500. Несомненно, это значительное достижение AMD, однако, оно пока является лишь заделом на будущее и не дает никаких практических преимуществ перед конкурентами. Компания Intel внедрять PCIe 4.0 в свои процессоры не торопится. Не спешит делать это и компания nVidia, видеокарты которой пока довольствуются PCIe 3.0. Все дело в том, что на современном этапе развития компьютерной техники возможностей PCIe 3.0 вполне достаточно. Превосходство PCIe 4.0 можно увидеть лишь в синтетических тестах. В практических же сценариях необходимости в настолько высоких скоростях обмена данными пока нет. Видеокарты с PCIe 4.0 вполне нормально работают и в системах с PCIe 3. 0. Более того, даже в компьютерах с PCIe 2.0 они показывают почти такую же производительность в играх и других приложениях, как в компьютерах с PCIe 4.0. Но продлится это, судя по всему, не долго. Направлением, где в ближайшее время станет реально востребованной PCIe 4.0, являются современные М.2 SSD-накопители, быстродействие которых уже почти «уперлось в потолок » стандарта PCIe 3.0. Затем черед дойдет до видеокарт и другого оборудования. Так что апгрейдить старый компьютер только ради PCIe 4.0 пока нецелесообразно. Однако при покупке нового компьютера, который планируется к использованию достаточно длительнное время, брать во внимание версию PCIe, поддерживаемую его внутренними устройствами, однозначно нужно.

Что заменит PCIe?


Очки виртуальной реальности VR
Разработчики видеоигр всегда ищут игры, которые становятся все более реалистичными, но могут сделать это только в том случае, если они смогут передавать больше данных из своих игровых программ в гарнитуру VR или на экран пк, и для этого требуются более быстрые интерфейсы. Из-за этого PCI Express никак не будет продолжать господствовать над своими лаврами. PCI Express 3.0 удивительно быстрый, но мир стремится сделать невероятно быструю передачу.

PCI Express 5.0, который должен быть завершен к 2021 году, будет использовать пропускную способность 31,504 гигабит в секунду на полосу (3938 мегабайт в секунду), что в два раза больше, чем предлагается у высокоскоростного разъема версии 4.0. Существует ряд других стандартов интерфейса, отличных от PCIe, на которые смотрит технологическая индустрия, но поскольку для них потребуются серьезные аппаратные изменения, PCIe, похоже останется лидером в течение некоторого, очень продолжительного времени как самый быстрый из существующих когда-либо.

rardCrage hi bross

Материнская плата asus prime z270-p для майнинга

Материнская плата asus prime z270-p способна подключить до 8 видеокарт одновременно, где 6 карт будет подключено через райзер 2xPCI-E x16, 4xPCI-E x1 и 2 карты через М.2 райзер.

Socket Память Количество слотов M.2 Тип слотов M.2 Слоты расширения
LGA1151
DDR4 DIMM, 2133-3866 МГц 4 слота памяти 2 Socket 3, M Key, 2242/2260/2280 2xPCI-E x16, 4xPCI-E x1

Материнская плата asus prime z270-p способна подключить до 8 видеокарт одновременно, где 6 карт будет подключено через райзер 2xPCI-E x16, 4xPCI-E x1 и 2 карты через М.2 райзер

Минус данной платы заключается в том, что вы не сможете запитать такое количество карт, если одна из них будет напрямую стоять в материнке. Видеокарта, установленная в материнскую плату, закрывает доступ к подключению райзера в близко расположенный соседний PCI-E x1 разъем.

Для рига из 6-8 карт, все видеокарты должны стоять на райзерах.

Как настроить

Все настройки необходимо совершать с 1 видеокартой, вставленной в разъем PCI-e материнской платы.

Для начала переходим по ссылке на официальный сайт Asus https://www.asus.com/ru/Motherboards/PRIME-Z270-P/HelpDesk_Download/ и скачиваем драйверы: Lan, Utilities, Chipset, Bios (выбираем последнюю версию).

Устанавливаем все драйвера (кроме биоса). Биос скидываем на форматированный флэш накопитель в формате Fat-32. Если такой возможности нет – можно обновить уже имеющийся биос в настройках материнской платы с помощью wi-fi или lan-соединения.

Перезагружаемся, заходим в биос, нажимаем клавишу F7 -> вкладка Tool -> asus ez flash 3 utility -> далее выбираем «установка с накопителя» (либо поиск и установку через сеть интернет) -> находим в левом углу, в устройствах флэш накопитель -> выбираем его -> выбираем файл прошивки «PRIME-Z270-P-ASUS-…» -> и дважды нажимаем «YES» -> после переустановки и перезагрузки нажимаем F1 заходим в биос -> нажимаем F10 «Save & exit» и нажимаем «Yes».

Далее выставляем необходимые настройки для оптимальной работы фермы с 6 – 8 видеокартами (при этом к материнской плате подключена одна видеокарта):

  1. Заходим в Биос
  2. Mode → Advance → System Agent Configuration. Входим в раздел Above 4G Decoding и выставляем пункт Enabled. Данная функция позволяет материнской плате увидеть более 4 видеокарт.
  3. Advance → DMI/OPI Configuration и меняем «auto» на подпункт Gen2
  4. Advance и выбираем пункт PEG PORT. Так же меняем на Gen2
  5. Advance → PCH Configuration. Меняем auto на Gen2.

Данная схема поможет вам запустить 6 видео карт через райзера PCI-e.

Если же вы хотите установить 8 видео карт, через разъем M2 – вам необходимо сделать дополнительные действия в биосе:

advanced -> onboard devices configuration -> M.2_1 Configuration –> выбираем PCI-E

Полезные, но не обязательные действия, которые можно выполнить для лучшей эффективности фермы:

  • Advanced/ apm configuration/ restore ac power loss/ выбираем «power on». Это позволяет включаться системе после включения блока автоматически.
  • Advanced/ onboard devices configuration/ hd audio controller/ выбираем «disabled». Позволит меньше нагружать систему засчет отключения аудио для более плавной работы с 6-8 видеокартами.

Если система не видит 1 видеокарту?

  • Проверьте плотно ли вы подключили все кабели и райзер (при полностью выключенной системе)
  • Попробуйте поменять местами райзера в разъеме PCI-e (при полностью выключенной системе)
  • Проверьте в биосе, все ли параметры вы выставили верно

После всех настроек с биосом, подключаем по 1 видеокарте. Устанавливаем на каждую драйвер (Лучше всего скачать драйвер с официального сайта).

Скачиваем майнер. Устанавливаем msi afterburner, предварительно скачав программу с официального сайта. Проверяем видимость всех видеокарт в afterburner, ставим разгон, запускаем батник (майнер).

Asus prime z270-p результаты в майнинге

В майнинге asus prime z270-p показала блестящие результаты. Она стабильно держит 6-8 видеокарт, без просадок и вылетов системы. Прекрасно подходит как для видеокарт AMD, так и для Nvidia.

Asus prime z270-p не требует сложных настроек для использования в майнинге. Отличная материнская плата. Из минусов только цена, которая явно завышена.

Автор: Максим Анисимов

Blockchain engineer, Android app developer, financier since 2012. Develops applications for cryptocurrencies, blockchain and investments. Studying programs, their vulnerabilities

Pci express видеокарта для ноутбука в Украине. Цены на Pci express видеокарта для ноутбука на Prom.ua

Работает

Райзер 6 pin v006C USB 3.0 PCI-E 1X — 16X Riser для видеокарт 60см PCI express adapter плата расширения прямой

Доставка из г. Киев

189 грн

Купить

Easy Buy

Работает

Райзер M2 на PCI-Express для подключения видеокарты к разъему М2.

Доставка по Украине

145 грн

Купить

Mining LV

Работает

Райзер 6 pin v006C USB 3. 0 PCI-E 1X — 16X Riser для видеокарт 60см PCI express adapter плата расширения прямой

На складе в г. Киев

Доставка по Украине

205 грн

Купить

Easy Buy

Работает

Переходник 2x4pin Molex на 8 pin для питания видеокарты PCI Express

На складе в г. Днепр

Доставка по Украине

по 69 грн

от 2 продавцов

79 грн

69 грн

Купить

Интернет-магазин Quick Buy

Работает

Видеокарта Zotac GAMING GeForce RTX 3090 Trinity OC (ZT-A30900J-10P) / 24 Гб / GDDR6X / PCI Express 4.0 x16

Доставка по Украине

75 600 грн

71 820 грн

Купить

EuroMagaz

Работает

Райзер SATA v007S USB 3.0 PCI-E 1X — 16X Riser для видеокарт 60см PCI express adapter плата расширения прямой

Доставка из г. Киев

189 грн

Купить

Easy Buy

Работает

Видеокарта Gigabyte GeForce RTX 2060 OC 6GB 1 x HDMI, 3 x Display Port

На складе

Доставка по Украине

12 550 грн

Купить

Компания «РМ Трейд Групп»

Работает

Видеокарта Palit GeForce RTX 3060 Ti Dual OC LHR 8GB 3 x DisplayPort, 1 x HDMI

На складе

Доставка по Украине

18 490 грн

Купить

Компания «РМ Трейд Групп»

Работает

Видеокарта MSI GeForce RTX 2070 ARMOR 8G 3 x DisplayPort, 1 x HDMI, USB Type-C x 1

На складе

Доставка по Украине

13 990 грн

Купить

Компания «РМ Трейд Групп»

Работает

Переходник 6pin на 2×4 pin (Molex) для питания видеокарты PCI Express

На складе

Доставка по Украине

по 19. 25 грн

от 2 продавцов

19.25 грн

Купить

интернет-магазин «Multitex»(минимальный заказ 500 гр)

Работает

Переходник 8pin на 2×4 pin (Molex) для питания видеокарты PCI Express (луженная медь)

На складе

Доставка по Украине

по 50.05 грн

от 2 продавцов

50.05 грн

Купить

интернет-магазин «Multitex»(минимальный заказ 500 гр)

Работает

Райзер USB 3.0 PCI-E 1X — 16X Riser USB 3.0 для видеокарт 60см PCI express adapter плата расширения

Доставка из г. Киев

189 грн

Купить

Easy Buy

Работает

3G модем Ericsson F5521gw для ноутбука Lenovo T420 T520, T510, L420, X230i Mini PCI Express Card (04W3767)

Заканчивается

Доставка по Украине

300 грн

Купить

TechnoCloud

Работает

3G модем Ericsson H039R F3607gw для ноутбука Mini PCI Express Card бу

На складе

Доставка по Украине

297 — 386 грн

от 2 продавцов

386 грн

Купить

VORTEX. DP.UA Ноутбуки, компьютеры, запчасти, сервис

Работает

3G модем Ericsson F5521gw для ноутбука Lenovo T420 T520, T510, L420, X230i Mini PCI Express Card (04W3767) бу

На складе

Доставка по Украине

334 — 401 грн

от 2 продавцов

401 грн

Купить

VORTEX.DP.UA Ноутбуки, компьютеры, запчасти, сервис

Смотрите также

Работает

3G модем Ericsson H5321 для ноутбука Mini PCI Express Card (04W3786) бу

На складе

Доставка по Украине

184 — 245 грн

от 2 продавцов

245 грн

Купить

VORTEX.DP.UA Ноутбуки, компьютеры, запчасти, сервис

Работает

3G модем Ericsson F3307 для ноутбука Mini PCI Express Card (HSPA WCDMA UMTS) бу

На складе

Доставка по Украине

282 — 319 грн

от 2 продавцов

319 грн

Купить

VORTEX.DP.UA Ноутбуки, компьютеры, запчасти, сервис

Работает

Адаптер для подключения внешней видеокарты PCI-E для ноутбука EXP GDC

На складе в г. Киев

Доставка по Украине

1 948.2 — 2 787 грн

от 2 продавцов

2 292 грн

1 948.20 грн

Купить

Big-Lavka

Работает

Переходник питания Cablexpert CC-PSU-86 PCI express 6pin*6+2pin для ВИДЕОКАРТ (CC-PSU-86)

Доставка из г. Запорожье

140 грн

Купить

TechoСвіт

Работает

3G модем для ноутбука HP Ericsson F5321 Mini PCI Express Card (710788-001) бу

Доставка по Украине

171 — 193 грн

от 2 продавцов

193 грн

Купить

VORTEX.DP.UA Ноутбуки, компьютеры, запчасти, сервис

Работает

Адаптер для подключения внешней видеокарты PCI-E для ноутбука EXP GDC

На складе в г. Киев

Доставка по Украине

2 382 грн

1 786.50 грн

Купить

MyTorg

Работает

SSD M.2 2280 2TB Samsung 980 PRO, V-NAND 3bit MLC, PCI Express 4.0 x4 (MZ-V8P2T0BW)

Доставка по Украине

14 559 грн

Купить

Suncomp

Работает

Райзер 6 pin v006C USB 3. 0 PCI-E 1X — 16X Riser для видеокарт 60см PCI express adapter плата расширения прямой

Доставка из г. Хмельницкий

225 грн

Купить

Netcase — Интернет магазин бытовой техники,аксессуаров для гаджетов и товаров для дома

Работает

Кабель живлення для відеокарт, PCI-express 6 pin power 0.2m Cablexpert (CC-PSU-SATA)

Заканчивается

Доставка по Украине

64 грн

Купить

Компания «ТАК»

Работает

SSD M.2 2280 2TB Samsung 980 PRO, V-NAND 3bit MLC, PCI Express 4.0 x4 (MZ-V8P2T0BW)

На складе

Доставка по Украине

15 054 грн

Купить

Vnoutbuke. Запчастини для ноутбуків опт — роздріб !

Работает

Видеокарта GF RTX 3060 12GB GDDR6 Dual Palit (NE63060019K9-190AD) (LHR)

Доставка по Украине

18 130 — 18 944 грн

от 3 продавцов

18 130 грн

Купить

1st Market

Работает

Райзер USB 3.0 PCI-E Express Riser 1X — 16X для видеокарт 60 см 006C

Доставка по Украине

249 грн

Купить

GEFESH. COM.UA VIBER TELEGRAM

Работает

Видеокарта Asus Radeon RX 5700 Dual Evo OC 8192MB (б/у)

Заканчивается

Доставка по Украине

19 400 грн

Купить

Best18650

Работает

Видеокарта Palit RTX 3070 Ti 8GB GDDR6X GamingPro (NED307T019P2-1046A)

На складе в г. Киев

Доставка по Украине

по 29 709 грн

от 3 продавцов

29 709 грн

Купить

Select4You

Что такое спецификация M.2? Все, что вам нужно знать

Автор Арол Райт

Делиться Твитнуть Делиться Электронная почта

M.2 — это больше, чем просто твердотельные накопители. Вот все, что вам нужно знать об одном из лучших компьютерных подключений.

Изображение предоставлено: rafastockbr/Shutterstock

При покупке нового SSD для материнской платы вы столкнетесь с несколькими вариантами. Старомодным, конечно же, является диск SATA. Но популярность одного конкретного типа твердотельных накопителей резко возросла: твердотельные накопители NVMe. Вместо использования SATA они намного меньше по размеру и подключаются к материнской плате с помощью разъема M.2.

Возможно, вы уже видели это название, но на самом деле оно позволяет подключать множество различных устройств, от твердотельных накопителей до карт Wi-Fi и даже графических процессоров. Но что такое M.2? И стоит ли вам об этом заботиться?

Что такое стандарт M.2?

Разъем M.2, ранее известный как форм-фактор следующего поколения (NGFF), представляет собой тип внутреннего разъема компьютера. Он заменяет стандарт mSATA и позволяет вставлять небольшие карты расширения во все, от настольных ПК до тонких и легких ноутбуков. Разъем M.2 может передавать сигналы PCI Express, SATA и USB, что делает его универсальным и позволяет производителям создавать с его помощью всевозможные модули.

Поскольку он поддерживает широкий спектр карт расширения, модули и слоты M. 2 обычно имеют разные вырезы для ключей, чтобы пользователи не могли вставить неправильный модуль в неправильный слот.

Интерфейс M.2 существует уже много лет. Версия 1.0 спецификации PCI-SIG M.2 была опубликована в декабре 2013 года, и с тех пор стандарт применяется ко всем типам компьютеров всех размеров.

Для чего используются модули M.2?

Возможно, вы знакомы с M.2 по одному конкретному варианту использования — хранилищу — но есть и несколько других применений.

Твердотельные накопители (SSD)

В наши дни наиболее распространенная причина, по которой вы, вероятно, будете использовать слот M.2, связана с твердотельными накопителями. Большинство высокопроизводительных твердотельных накопителей теперь используют разъем M.2. Он не только намного компактнее обычного 2,5-дюймового диска SATA, но и имеет естественные преимущества как в производительности, так и в энергопотреблении, что в конечном итоге выгодно как производителям твердотельных накопителей, так и конечным пользователям.

Вы найдете два типа твердотельных накопителей M.2. Первый — SATA M.2, в котором используется тот же старомодный интерфейс SATA, за исключением того, что он подключается через соединение M.2, а не через соединение SATA. Затем у вас есть твердотельные накопители NVMe, которые вместо этого фактически используют линии PCI Express. Это обеспечивает более высокую производительность, чем в противном случае с SATA, поскольку позволяет использовать полные скорости PCI Express, которые обычно используются для таких вещей, как графические карты, для вашего хранилища, поэтому твердотельные накопители PCIe лучше, чем твердотельные накопители SATA.

Они лучше и занимают меньше места — беспроигрышный вариант для всех.

Карты Wi-Fi

Кредиты изображений: Амазонка

Вторым наиболее распространенным вариантом использования являются карты Wi-Fi. Если вы разберете ноутбук, вы обнаружите, что карта Wi-Fi находится в слоте M.2. Точно так же, если вы разберете карту PCI Express Wi-Fi для своего настольного компьютера, вы, вероятно, увидите меньший модуль M. 2, расположенный под ней.

В течение многих лет этот порт был предпочтительным для беспроводных карт. Модули M.2 Wi-Fi и слоты, предназначенные для этих модулей, по понятным причинам обычно имеют другие выемки для ключей, чем твердотельные накопители.

графических процессоров

Кредиты изображений: Amazon

Это кажется удивительным, но поскольку M.2 может нести PCI Express, вы можете использовать видеокарту и подключить ее к системе. Вы можете найти адаптеры M.2 для полных карт PCI Express 16x, к которым вы можете подключать и использовать видеокарты. Вы даже можете найти меньшие графические процессоры, которые подходят для этого слота, хотя, как вы можете себе представить, они не удивительны.

Интерфейс M.2 великолепен

Благодаря своей универсальности M.2 в настоящее время является одним из самых важных разъемов в вычислительной технике. И хотя большую часть времени вы будете использовать его только для твердотельных накопителей, приятно знать, что у него есть много других применений, помимо этого.

8 лучших твердотельных накопителей NVMe для повышения производительности

Читать Далее

Делиться Твитнуть Делиться Эл. адрес

Связанные темы

  • Описание технологии
  • Твердотельный накопитель
  • Сборка ПК
  • Хранение
  • Жесткий диск
  • Советы по оборудованию
  • Жаргон

Об авторе

Арол Райт (опубликовано 82 статьи)

Ароль — технический журналист и штатный писатель MakeUseOf. Он также работал автором новостей и статей в XDA-Developers и Pixel Spot. В настоящее время Арол учится на фармацевта в Центральном университете Венесуэлы и с детства питает слабость ко всему, что связано с технологиями. Когда он не пишет, вы либо найдете его по уши в учебниках, либо за видеоиграми.

Еще от Арола Райта

Подпишитесь на нашу рассылку

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

Какой слот PCIe лучше всего подходит для вашей видеокарты?

Если ваша материнская плата имеет более одного слота PCI Express, может быть не сразу ясно, какой из них лучше всего подходит для вашей видеокарты.

Я собираюсь использовать эту статью, чтобы прояснить этот и связанные с ним вопросы, в том числе:

Основы PCI Express

PCI Express является фактическим стандартом разъема карты расширения для современных материнских плат и известен своей довольно высокой пропускной способностью. и скорости.

Слоты PCIe бывают нескольких видов, но все они обеспечивают высокоскоростное подключение к вашему чипсету и вашему процессору через так называемые PCIe-Lane, которые представляют собой крошечные физические провода, проходящие через вашу материнскую плату.

Типы расширения с PCI Express включают графические карты, карты захвата, звуковые карты, твердотельные накопители и многое другое.

Если он может расширить функциональность вашего ПК, и вы не можете просто подключить его через USB-кабель, велика вероятность, что вместо этого вы будете смотреть на расширение PCI Express.

Как и другие стандарты, PCI Express — это стандарт, который со временем развивался и включал в себя несколько поколений многоуровневой производительности.

Эти уровни включают следующее:

PCIe Bandwith Transfer Rate Bandwidth x1 (per lane) x4 x8 x16
PCIe 1. 0 2.5GT/s 250 MB/s 1.00 GB/ s 2.00 GB/s 4.00 GB/s
PCIe 2.0 5GT/s 500 MB/s 2.00 GB/s 4.00 GB/s 8.00 GB/s
PCIe 3.0 8 ГТ/с 984.6 MB/s 3.94 GB/s 7.88 GB/s 15.75 GB/s
PCIe 4.0 16GT/s 1969 MB/s 7.88 GB/s 15.75 ГБ/с ​​ 31,51 ГБ/с

Как правило, графические карты выигрывают от работы на более высоких скоростях (читай: пропускной способности), предлагаемых PCI Express, обычно при работе с линиями PCIe x8 или x16.

Каналы PCIe — или Почему важен выбор слота

Итак, теперь у вас есть общее представление о том, что такое PCI Express и какую пропускную способность он может обеспечить. Как это влияет на выбор слота PCIe для вашей видеокарты?

Ну, в зависимости от выбранного вами слота PCIe, ваша видеокарта может работать по-разному.

В особенности, когда вы используете высококачественные графические карты, важно убедиться, что ваш слот PCIe имеет доступ к 8-16 линиям PCI Express .

Если вы попытаетесь запустить графическую карту без достаточного количества линий PCI Express, производительность снизится.

Количество линий PCIe непосредственно связано с пропускной способностью, к которой будет иметь доступ ваша плата расширения или видеокарта. Простым дополнительным картам, таким как звуковые карты, не требуется много линий PCIe (x1 или x4), но графические процессоры отправляют и получают столько данных по шине PCIe, что большинству требуется 8-16 для работы без дросселирования.

Как определить, какой слот PCIe лучше всего подходит для вашей видеокарты

Итак, какой слот PCIe лучше всего подходит для вашей видеокарты?

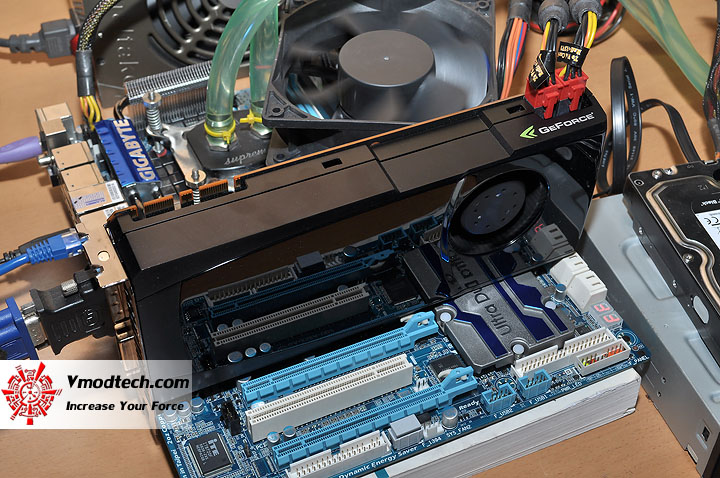

Как правило, первый слот PCI Express на материнской плате лучше всего подходит для установки видеокарты в .

Первый слот обычно представляет собой полноценный слот PCIe x16, который позволяет вашей видеокарте работать с полной производительностью, и это может быть один из немногих слотов x16, доступных на материнской плате.

Слоты PCIe и дорожки PCIe

Чтобы понять несколько следующих абзацев, мы должны убедиться, что разница между слотами PCIe и дорожками очевидна.

На изображении выше вы можете видеть слоты PCIe разной длины. Самая длинная определяется как «х16», затем х8, х4, а самая короткая — х1.

Обозначает физические свойства (в основном длину) механических слотов PCIe и не обязательно говорит нам слишком много о потенциальной пропускной способности этих слотов.

Пока все хорошо.

Электрические линии PCIe , однако, являются физическими проводами, которые идут от этих слотов к материнской плате и по всей материнской плате, либо к ЦП, либо к набору микросхем. PCIe-Lanes обозначают пропускную способность передачи, на которую способен слот PCIe.

К сожалению, линии PCIe тоже называются так же, как и слоты, и часто используются взаимозаменяемо (хотя их не следует использовать как взаимозаменяемые). х16, х8, х4, х1.

Чтобы еще больше запутать ситуацию, они не всегда соответствуют друг другу. Было бы разумно предположить, что слот PCIe x16 будет иметь линии PCIe x16, вот и все.

Однако, в зависимости от факторов, которые мы обсуждаем ниже, механический слот x16 может работать только на x8 или даже на x4 линиях PCIe.

Таким образом, даже если ваша видеокарта прекрасно подходит для механического слота x16 PCIe, это не означает, что слот будет работать на линиях PCIe x16.

Давайте подробнее рассмотрим, почему это так:

Какие слоты PCIe использовать для установки с несколькими графическими процессорами

Что делать, если вы используете более одной видеокарты?

Что ж, установка вашей первой видеокарты все равно должна идти в ваш первый открытый слот PCI Express x16.

С этого момента любые последующие графические процессоры необходимо будет устанавливать в доступные ниже слоты PCI Express, особенно те, которые предлагают не менее 8 линий PCI Express .

Здесь могут возникнуть сложности.

Несмотря на то, что первый слот PCIe (ближайший к вашему ЦП) обычно гарантированно работает на скорости x16, это еще не все.

Набор микросхем материнской платы и тип используемого процессора определяют общее количество доступных линий PCIe. Эти дорожки будут разделены по-разному, в зависимости от того, сколько компонентов вы установили в своей системе.

Если у вас много устройств SATA или твердотельных накопителей M.2 NVMe, вполне может быть, что линии PCIe уже израсходованы, и вы не сможете добавить еще один графический процессор.

Основные наборы микросхем (такие как X570, B690, B660) также делят свои дорожки между количеством установленных вами графических процессоров, поэтому один графический процессор будет использовать линии x16, но если вы установите 2 графических процессора, они оба смогут использовать только 8 Полосы каждая.

Короче говоря: специально для установок с несколькими графическими процессорами обратитесь к руководству по материнской плате и найдите обзорную таблицу пропускной способности VGA / PCIe (иногда называемую по-другому), подобную этой, на материнской плате MSI Unify x570:

Таблица пропускной способности MSI Unify X570 PCIe

В приведенной выше таблице показано, как на MSI Unify X570 вы можете иметь один графический процессор на x16 линиях PCIe, но тогда два графических процессора будут работать на линиях x8 PCIe. При наличии трех графических процессоров два будут работать в режиме x8, а один — только в режиме x4, что сильно затормозит работу третьего графического процессора во многих рабочих нагрузках.

Наше руководство по настройке конфигураций с несколькими графическими процессорами для рендеринга с помощью графического процессора подробно рассматривает эту тему.

Куда не следует устанавливать видеокарту

Итак, если вы должны отдавать предпочтение первому доступному слоту PCI Express x16, что произойдет, если вы установите его в другом месте?

Ну, это зависит от слота. Если вы установите видеокарту в слот PCI Express x8 вместо слота x16, потеря производительности будет минимальной по сравнению с использованием слота x16.

Тем не менее, видеокарты становятся особенно уязвимыми при использовании более слабых слотов, особенно слотов x4.

Возможно, вам все еще удастся использовать слот PCI Express x4 с новыми материнскими платами и графическими картами более низкого уровня, но это по-прежнему не рекомендуется.

Некоторые слоты PCIe подключены к чипсету материнской платы, а не к процессору. Это также может серьезно повлиять на производительность вашей графической карты. Графический процессор работает лучше всего, если он может обмениваться данными через PCIe-Lane напрямую с ЦП, без необходимости маршрутизации через ваш набор микросхем.

Маршрутизация через набор микросхем включает DMA (прямой доступ к памяти, который является связующим звеном между набором микросхем и ЦП), что становится узким местом и также ограничивает любые другие компоненты (например, хранилище), подключенные к набору микросхем.

Используйте самые быстрые слоты x8 и x16 с прямыми линиями PCIe ЦП для достижения наилучших результатов! В руководстве по материнской плате указано, какой это слот.

Часто задаваемые вопросы

Сколько линий PCIe мне нужно?

Для видеокарт вы всегда получите наилучшие результаты, используя самый быстрый доступный слот PCI Express x16.

Слоты PCI Express x8 также могут быть приемлемы при установке с несколькими GPU, но даже в этом случае материнские платы, поддерживающие несколько слотов x16, могут быть лучшим выбором для сборок с несколькими GPU.

Помимо графических карт, линии PCI Express также можно использовать с помощью других форм расширения, включая SSD-накопители.

Плата расширения ORICO M.2 NVME to PCIe 3.0 X4

К счастью, для большинства карт расширения обычно требуются только слоты PCIe x4, причем слоты x16 и x8 обычно зарезервированы для видеокарт.

Чтобы получить более подробную информацию о том, сколько линий PCIe вам нужно, особенно для каждой рабочей нагрузки, попробуйте Alex’s PCIe Lanes Guide .

Как насчет материнских плат Mini ITX и Micro ATX?

Когда речь идет о материнских платах Mini ITX, вам не нужно беспокоиться о том, какой слот PCI Express использовать, поскольку должен быть доступен только один слот x16.

Однако, поскольку имеется только один слот, вы также не сможете выполнить установку с несколькими графическими процессорами на материнской плате Mini ITX.

С материнскими платами Micro ATX разумно выбирать первый доступный слот x16/x8 для вашей видеокарты.

Использование нескольких графических процессоров может быть или не быть возможным в зависимости от наличия и расположения других слотов PCI Express на материнской плате Micro ATX.

Некоторые платы могут иметь дополнительные слоты M.2 вместо открытых слотов PCI Express на материнской плате.

Где установить переходную плату PCIe графического процессора?

Если вы используете переходную плату PCI Express или удлинительный кабель внутри своей сборки, обязательно следуйте тем же правилам, изложенным выше, и отдавайте предпочтение слотам x16 или x8 для вашей видеокарты.

Последнее, что вам нужно, это подключить Riser к слоту с ограниченной скоростью и в конечном итоге потерять драгоценную графическую производительность.

Есть ли в ноутбуках слоты PCI Express?

Вообще говоря, нет, но это не значит, что вы не можете добавить расширение к ноутбуку.

На самом деле, некоторые ноутбуки даже позволяют вам добавить внешнее обновление графического процессора!

Если вы хотите добавить в свой современный ноутбук графический процессор или твердотельный накопитель, вам следует поискать ноутбук с поддержкой Thunderbolt 3, Thunderbolt 4 или другого высокопроизводительного стандарта подключения.

С поддерживаемыми устройствами вы можете использовать кабель Thunderbolt, проложенный к внешней док-станции, содержащей полнофункциональную графическую карту для настольных ПК, которую можно использовать на вашем ноутбуке.

Это отличный способ получить дополнительную мощность от вашего ноутбука, если он поддерживает Thunderbolt и может размыть границы между ноутбуком и настольным компьютером.

Вам слово

На этом все! Я надеюсь, что эта статья помогла вам узнать, какой слот PCIe использовать для вашей видеокарты и почему. Если у вас есть какие-либо нерешенные вопросы или другие проблемы, не стесняйтесь задавать их нам в комментариях или на нашем форуме!

CGDirector поддерживается программой чтения. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

Можно ли вставить твердотельный накопитель M.2 в слот PCIe?

Краткий ответ на вопрос «Можно ли поставить твердотельный накопитель M.2 в слот PCIe?» это да. Вы МОЖЕТЕ поместить твердотельный накопитель M.2 в слот PCIe. ОДНАКО, вы НЕ МОЖЕТЕ вставить SSD в слот PCIe напрямую.

Другими словами, чтобы подключить твердотельный накопитель M.2 к слоту PCIe, вам понадобится адаптер, он же карта расширения PCIe M.2. Карта расширения M.2 вставляется в слот PCIe на материнской плате.

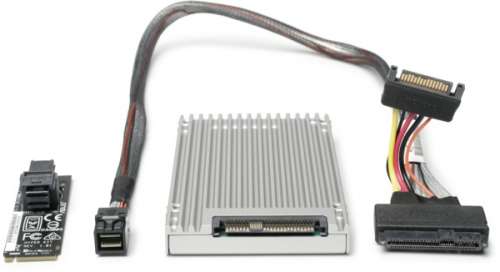

Существует множество различных типов карт расширения M.2, различающихся, прежде всего, их размером и количеством слотов M.2, которые они обеспечивают. Чем больше количество слотов M.2, тем больше карта расширения.

Для оптимальной производительности твердотельного накопителя M.2 NVMe требуется четыре линии PCIe. Следовательно, самая маленькая карта расширения M.2 поставляется с разъемом x4 (есть исключения).

Если все это звучит для вас слишком запутанно, не волнуйтесь, так как к концу этой статьи вы должны четко понимать, как вставить твердотельный накопитель M.2 в слот PCIe.

СОДЕРЖАНИЕ

Так можно ли вставить твердотельный накопитель M.2 в слот PCIe?

Короче да, можно. Длинный ответ заключается в том, что вы не можете вставить SSD прямо в слот PCIe. Вам нужна карта расширения M.2.

Ниже я подробно расскажу о плате расширения M.2, однако перед этим давайте кратко поговорим о различных типах твердотельных накопителей M.2 и используемых ими интерфейсах.

Твердотельные накопители M.2 SATA и PCIe NVMe

Существует два основных типа твердотельных накопителей M.2:

  1. Твердотельные накопители SATA M.2
  2. Твердотельные накопители PCIe NVMe
Samsung Evo 860 SATA SSD с форм-фактором M. 2

SATA M.2 SSD используют более медленный интерфейс SATA. Следовательно, их максимальная скорость передачи оценивается примерно в 550 МБ/с.

Самсунг 980 Про. M.2 PCIe 4.0 NVMe SSD

M.2 NVMe SSD используют гораздо более быстрый интерфейс PCIe. Эти твердотельные накопители могут достигать скорости передачи до 6500-7000 МБ/с в зависимости от версии интерфейса PCIe, которой они соответствуют.

На первый взгляд твердотельные накопители M.2 SATA и NVMe выглядят одинаково, однако они не только сильно различаются с точки зрения производительности, их можно отличить по ключу/разъему.

(слева) M.2 NVMe SSD использует ключ M ; (Справа) M.2 SATA SSD использует ключ B+M. Источник: atpinc.com
  • Ключ M используется твердотельными накопителями NVMe
  • Ключ B+M используется твердотельными накопителями SATA

В следующей таблице приведены данные о производительности различных твердотельных накопителей M. 2.

Тип хранения
Скорость чтения
Твердотельный накопитель M.2 SATA ~550 МБ/с (макс.)
Твердотельный накопитель M.2 Gen 3 PCIe NVMe ~3500 МБ/с (макс.)
Твердотельный накопитель M.2 Gen 4 PCIe NVMe ~7000 МБ/с (макс.)

Для оптимальной работы PCIe NVMe SSD требуется ЧЕТЫРЕ линии PCIe

Очень важная информация, которую необходимо усвоить, заключается в том, что твердотельные накопители NVMe используют четыре (x4) линии PCIe. Думайте о линиях PCIe как о каналах передачи данных. Каждый канал данных передает определенное количество данных в секунду в зависимости от версии, которой он соответствует.

В следующей таблице показаны скорости различных линий PCIe для разных версий.

Version x1
(GB/s)
x2
(GB/s)
x4
(GB/s)
x8
(GB/s)
x16
(GB/ с)
1,0 0,250 0,500 1,000 2,000 4,0300 9000
2,0 0,500 1,000 2. 000 4.000 8.000
3,0 0,985 1,969 3,938 7,877 15,754
4,0 1,969 3,938 7,877 15,754 31,508
5,0 3,938 7,877 15,754 31,508 63,015
6,0 7,877 15.754 31.508 63.015 126.031

Таким образом, версия 3.0 с четырьмя линиями PCIe (x4) рассчитана на пропускную способность 3,938 ГБ/с. Такое же количество полос, соответствующее версии 4.0, рассчитано на пропускную способность 7,877 ГБ/с.

Таким образом, после вычета накладных расходов твердотельный накопитель Gen 3 NVMe может развивать скорость до 3500 МБ/с. Твердотельный накопитель Gen 4 NVMe может развивать скорость до 7000 МБ/с. Фактическая скорость зависит от модели SSD.

Имеет значение как количество линий, так и версия слота M.

2

Теперь некоторые слоты M.2 жестко подключены только к двум (x2) линиям PCIe. Если вы поместите твердотельный накопитель NVMe в слот x2 M.2, он будет работать на ПОЛОВИНЕ ОПТИМАЛЬНОЙ СКОРОСТИ.

Кроме того, если вы поместите твердотельный накопитель 4-го поколения (PCIe 4.0) в слот M.2 3-го поколения (слот M.2 V3.0), твердотельный накопитель 4-го поколения снова будет работать с половинной оптимальной производительностью.

Следовательно, здесь важно отметить, что как количество дорожек слота M.2, так и его версия имеют огромное значение.

Читайте также: В чем разница между SATA и SSD, жестким диском и NVMe?

Что такое карты расширения PCIe M.2?

После краткого обзора твердотельных накопителей M.2 давайте теперь поговорим о рассматриваемой теме: «Можно ли добавить твердотельный накопитель M.2 в слот PCIe?». Ну да, вы можете через карты расширения M.2, как объяснялось ранее.

Карты расширения PCIe M. 2 — это карты расширения, которые вставляются в слоты PCIe на материнской плате. Они действуют как адаптеры, предоставляя вашему ПК больше слотов M.2 для добавления твердотельных накопителей.

Обычно существует четыре типа карт расширения M.2 SSD, отличающихся количеством слотов M.2, которые они могут предоставить.

  1. 4 слота M.2 для твердотельных накопителей NVMe с разъемом x16
  2. 1 слот M.2 для NVMe SSD с разъемом x4
  3. 1 слот NVMe + 1 слот SATA M.2 с разъемом x4
  4. 1 слот M.2 с разъемом x1

1. Четыре слота M.2 для твердотельных накопителей NVMe — разъем x16

ASUS Hyper M.2. Карта расширения x16 NVMe M.2 с четырьмя слотами M.2

Самые большие и самые дорогие карты расширения M.2 имеют разъем x16. Поскольку для каждого твердотельного накопителя NVMe требуется 4 канала, карта расширения M.2 x16, такая как ASUS Hyper M.2 выше, может предложить 4 слотов M.2.

Однако для этих карт расширения требуется самый желанный слот x16 на материнской плате. Средняя коммерческая материнская плата имеет только один слот PCIe x16, который часто используется видеокартой.

Поэтому, если вы не хотите иметь выделенную графическую карту, вы можете использовать слот x16 для добавления 4 слотов M.2 для ваших твердотельных накопителей с помощью этих карт расширения.

2. Один слот M.2 для NVMe SSD — разъем x4

Плата расширения для одного слота M.2 NVMe. Источник: Rivo

Это, пожалуй, самые распространенные карты расширения M.2. У них есть разъем x4, поэтому они предлагают один слот M.2 для вашего NVMe SSD.

Для них требуется слот x4 на материнской плате. Обратите внимание, что на большинстве материнских плат слот x4 имеет физический профиль слота x16. Они называются слотами x16(x4).

слота PCIe для добавления карт расширения. Обратите внимание, что нижний слот x16 на самом деле имеет только 4 полосы. Вы можете понять это, прочитав спецификацию материнской платы.

3. Один слот NVMe + один SATA M.

2 — разъем x4 Плата расширения NVMe M.2 + SATA M.2. Источник: Godshark

Еще один очень распространенный тип карт расширения предлагает два слота M.2. Однако только один из них соответствует стандарту PCIe и, следовательно, подходит для SSD NVMe.

Другой слот подходит только для более медленных твердотельных накопителей M.2 SATA. Чтобы использовать слот M.2 SATA SSD, вам необходимо подключить его к слоту SATA материнской платы с помощью прилагаемого кабеля SATA.

4. 1 слот M.2 с разъемом x1

Платы расширения x1 M.2 отлично подходят для твердотельных накопителей SATA, но НЕ для твердотельных накопителей NVMe.

Карты расширения этого типа отлично подходят для твердотельных накопителей SATA, однако они вообще не рекомендуются для твердотельных накопителей NVMe.

Напомним, что для оптимальной работы твердотельным накопителям NVMe требуется 4 линии PCIe. Карта расширения M.2 только с разъемом x1 предлагает только одну линию PCIe.

Таким образом, скорость NVMe SSD может быть снижена на 1/4 от оптимальной скорости.

Другими словами, если вы подключите его к слоту PCIe 3.0 на материнской плате и будете использовать его с твердотельным накопителем Gen 3, он будет работать со скоростью около 700–800 МБ/с вместо номинальных 3000–3500 МБ. /с скорость.

Для твердотельных накопителей SATA M.2 это не является большой проблемой, поскольку они рассчитаны только на 550 МБ/с и, следовательно, не будут узкими местами.

PCIe-версия платы расширения M.2 имеет огромное значение!

Очень важно отметить, что версия PCIe, которой соответствует карта расширения M.2, оказывает огромное влияние на выбор твердотельного накопителя.

Для твердотельных накопителей NVMe 3-го поколения требуется карта расширения M.2, также соответствующая версии 3.0 для обеспечения максимальной скорости. Для твердотельных накопителей NVMe 4-го поколения требуется карта расширения M.2, соответствующая версии 4.0, для обеспечения максимальной скорости.

Поэтому убедитесь, что карта расширения M. 2, которую вы покупаете, соответствует версии, подходящей для вашего твердотельного накопителя.

Читайте также: Сколько жестких дисков может быть на ПК?

Final Words

Итак, ответ на вопрос: «Можно ли поставить твердотельный накопитель M.2 в слот PCIe?» большое да. Однако вы не можете напрямую поместить твердотельный накопитель M.2 в слот PCIe, для этого вам нужна карта расширения.

Чтобы выбрать подходящую карту расширения M.2 для себя, настоятельно рекомендуется ознакомиться с твердотельными накопителями SATA и NVMe M.2, а также с интерфейсом SATA и PCIe (особенно в отношении линий PCIe и версия).

Стоит ли переходить на PCIe 5.0? Преимущества PCIe 5.0 (2022)

Теперь, когда Intel предлагает процессоры, поддерживающие PCIe 5.0, мы обсудим, стоит ли обновлять видеокарту и производительность хранилища.

Поскольку каждая версия PCI-Express примерно удваивает пропускную способность, доступную для устройств, вы можете задаться вопросом, стоит ли обновление. Давайте углубимся в детали.

Рекомендуемый ЦП PCIe 5.0

Intel Core i9-12900K Проверить цену на Amazon Партнерская ссылка Амазон

Рекомендуемый ЦП среднего уровня

Intel Core i7-12700K Проверить цену на Amazon Партнерская ссылка Амазон

Преимущества PCIe 5.0

Существующие графические карты обычно не используют общую пропускную способность PCIe 3.0 или 4.0, поэтому обновление до 5.0 само по себе не обеспечит значительного повышения производительности графики.

Тем не менее, обновление до последнего поколения ЦП может обеспечить прирост от:

  • Поддержка более высокоскоростной памяти DDR5
  • ЦП с большим количеством ядер и потоков, которые лучше оптимизированы
  • линий PCIe 4.0 для твердотельных накопителей M.2 NVMe
  • Повышенная пропускная способность устройства хранения M.2 для процессоров Intel 12-го поколения (пропускная способность DMI 4. 0 вдвое выше, чем у DMI 3.0)

Новейшие твердотельные накопители M.2 NVMe отлично справляются с почти полной нагрузкой на соединение PCIe 4.0. Мы рекомендуем выполнить обновление, чтобы получить как можно больше линий PCIe 4.0 для устройств M.2. Кажется нелогичным, но переход на ЦП с поддержкой PCIe 5.0 обеспечивает больше линий PCIe 4.0.

Графическим картам PCIe 5.0 в будущем не нужно будет использовать столько линий, что сделает больше линий доступными для других устройств через слоты для карт расширения PCIe.

Пропускная способность

Основным преимуществом обновления до PCI-Express 5.0 является увеличение пропускной способности. Каждая версия PCIe примерно удваивает пропускную способность, доступную для каждой линии.

Скорости PCI-Express 5.0 и 4.0 (округлено)
PCIe 4.0 PCIe 5.0
2 ГБ/с 4 ГБ/с
4 ГБ/с 8 ГБ/с
8 ГБ/с 16 ГБ/с
16 ГБ/с 32 ГБ/с
32 ГБ/с 63 ГБ/с

Любые устройства, разработанные для PCIe 5. 0, могут выиграть от увеличения доступной пропускной способности.

Устройства, разработанные для PCIe 5.0, могут обеспечить более высокую скорость хранения (загрузка видео и игр) и более быструю графику (видеоигры и рендеринг).

Однако некоторые устройства могут еще не достичь пределов PCIe 4.0 или 3.0. Низкое использование полосы пропускания некоторыми устройствами означает, что обновление необходимо только в следующих случаях:

  • Вы используете новейшие и самые быстрые устройства хранения и видеокарты, использующие линии PCIe 5.0 или 4.0.
  • Вы хотите освободить линии PCIe, используя устройства PCIe 5.0, которым не требуется столько линий при той же пропускной способности.
  • Вы хотите, чтобы ваша система соответствовала требованиям завтрашнего дня.

Хранилище

Компонент, который может извлечь наибольшую выгоду из высоких скоростей PCIe, — это хранилище NVMe. Новейшие высокопроизводительные устройства хранения NVMe SDD и карты расширения (AIC) могут выиграть как от более высокой пропускной способности, так и от пропускной способности, доступной для каждой линии.

В настоящее время на рынке представлены только твердотельные накопители PCIe 4.0. Чтобы использовать скорости PCIe 5.0 SSD, вам, вероятно, потребуется использовать карту расширения PCIe SSD, поскольку большинство слотов M.2 поддерживают только скорости PCIe 4.0.

Дорожки

Поскольку каждая версия PCIe удваивает пропускную способность на линию, новые устройства могут уменьшить количество необходимых линий. Например, если даже графическим картам верхнего уровня больше не нужны полные 16 линий для удовлетворения их потребностей, они могут использовать 8 или меньше линий. Используя меньше полос, высвобождается больше полос для других устройств. Использование меньшего количества дорожек важно, потому что ЦП предоставляют ограниченное количество дорожек, которые необходимо распределить между устройствами.

То же самое для хранения. Если вашим устройствам хранения больше не требуется столько линий, адаптеры карт расширения PCIe (AIC) могут подключать больше твердотельных накопителей NVMe M. 2.

Для работы в сети одна полоса теперь может обеспечить достаточную пропускную способность для Ethernet 10 Гбит/с.

Задел на будущее

Если вы создаете новую систему, возможно, имеет смысл выполнить обновление до версии 5.0. В частности, будущие графические карты и устройства хранения данных могут дополнительно использовать эту доступную полосу пропускания. В этом случае вы можете подумать, как долго вы планируете использовать этот компьютер. Например, будете ли вы обновлять хранилище и видеокарту в течение следующих нескольких лет или отложите замену всей системы?

Стоит ли использовать PCIe 5.0 для игр?

Обновление до поколения процессоров PCIe 5.0 для игр имеет смысл, если вы:

  • Хотите добиться максимальной производительности за счет быстрой памяти DDR5 и процессоров с большим количеством доступных ядер
  • Можно использовать слоты памяти PCIe 4.0 M.2 для загрузки игр
    • Наборы микросхем Intel Core 600-й серии 12-го поколения используют интерфейс DMI 4. 0, который в два раза быстрее, чем в предыдущем поколении, что обеспечивает большую пропускную способность хранилища.
  • У вас есть графическая карта PCIe 4.0 (или 5.0), производительность которой может немного повыситься
  • Хотите, чтобы ваша система была ориентирована на будущее
  • Хотите освободить линии PCIe для других устройств, используя новейшие устройства PCIe

Ознакомьтесь с моими рекомендуемыми процессорами и материнскими платами PCIe 5.0 ниже.

Ознакомьтесь с полным списком процессоров, поддерживающих PCIe 5.0, в разделе Какие процессоры Intel и AMD поддерживают PCIe 5.0?

Процессор Intel Core 9 12-го поколенияПроцессоры 0078 под кодовым названием «Alder Lake» поддерживают PCIe 5.0. Процессоры Intel Core 12-го поколения используют сокет LGA 1700.

AMD еще не выпустила свои процессоры PCIe 5.0, но, как ожидается, включит поддержку PCIe 5.0 в свою архитектуру Zen 4 следующего поколения, выпуск которой ожидается в сентябре 2022 года. ниже.

Ознакомьтесь с полным списком процессоров, поддерживающих PCIe 5.0, в разделе Какие процессоры Intel и AMD поддерживают PCIe 5.0?

Какие материнские платы поддерживают PCIe 5.0?

Для процессоров Intel 12-го поколения поддержка PCIe 5.0 означает, что один слот x16 или два слота x8 PCIe могут работать на скоростях PCIe 5.0 для графики или хранения. ЦП предоставляют четыре дополнительных линии PCIe 4.0 (например, слот x4), которые можно использовать только для устройств хранения.

Для совместимости с процессорами Intel Core 12-го поколения вам потребуется материнская плата с набором микросхем Z690 , H670 , B660 или H610 .

Чипсеты W680 и Q670 предназначены для рабочих станций и бизнес-приложений; их доступность в автономных материнских платах ограничена.

Получить рекомендации по материнской плате
для конкретного ЦП 12-го поколения:

Выбрать ЦП. .. 12-го поколения Core i9-12900KS12-го поколения Core i9-12900K12-го поколения Core i9-12900KF12-го поколения Core i9-12900F12-го поколения Core i9-12

-го поколения Core i7-12700K12-го поколения Core i7-12700KF12-го поколения Core i7-12700F12-го поколения Core i7-1270012-го поколения Core i5-12600K12-го поколения Core i5-12600KF12-го поколения Core i5-1260012-го поколения Core i5-1250012-го поколения Core i5-12400F12-го поколения Core0 i5-12-го поколения Core0 i3-1230012-го поколения Core i3-1210012-го поколения Core i3-12100F

Intel 600 Series Desktop Chipsets
Z690 H670 B660 H610 W680 Q670
Для ПК-энтузиастов-геймеров Для обычных домашних и игровых ПК Для бюджетных ПК Для компьютеров Barebone Для высокопроизводительных творческих/инженерных рабочих станций Для более качественных ПК для бизнеса
Лимитед Ограниченная
4 кв. 2021 г. 1 кв. 2022 г. 1 кв. 2022 г. 1 кв. 2022 г. 1 кв. 2022 г. 1 кв. 2022 г.
Да Да Да Да
Да Да Да Да
Один x16 или два x8 Один x16 или два x8 Один x16 Один x16 Один x16 или два x8 Один x16 или два x8
Один x4 Один x4 Один x4 Нет Один x4 Один x4
До 12 До 12 До 6 Нет До 12 До 12
До 16 До 12 До 8 8 До 16 До 12
2 2 2 1 2 2
Wi-Fi 6E AX211 (Gig+) Wi-Fi 6E AX211 (Gig+) Wi-Fi 6E AX211 (Gig+) Wi-Fi 6E AX211 (Gig+) Wi-Fi 6E AX211 (Gig+) Wi-Fi 6E AX211 (Gig+)
8 8 4 4 8 8
До 4 До 2 До 2 Нет До 4 До 4
До 10 До 4 До 4 До 2 До 10 До 8
До 10 До 8 До 6 До 4 До 10 До 10
14 14 12 10 14 14
Да Да Да Да Да Да
До 8 До 8 До 4 До 4 До 8 До 8
0, 1, 5, 10 0, 1, 5, 10 Нет Нет 0, 1, 5, 10 0, 1, 5, 10
0, 1, 5, 10 0, 1, 5, 10 0, 1, 5, 10 Нет 0, 1, 5, 10 0, 1, 5, 10

МАТЕРИНСКАЯ ПЛАТА Материнская плата должна поддерживать разгон, чтобы использовать возможности разгона. Материнские платы с чипсетами с префиксом Z чаще поддерживают разгон.

Обратите внимание, что наборы микросхем не предоставляют линии PCIe 5.0 для устройств хранения данных M.2. PCIe 5.0 доступен только для слотов PCI-Express, подключенных непосредственно к ЦП. Однако наборы микросхем используют новый канал DMI 4.0, который в два раза быстрее канала 3.0, используемого наборами микросхем серии 500.

  • Найти материнские платы 12-го поколения с чипсетом Z690 на Amazon (партнерская ссылка).

  • Найти материнские платы 12-го поколения с чипсетом H670 на Amazon (партнерская ссылка).

  • Найти материнские платы 12-го поколения с чипсетом B660 на Amazon (партнерская ссылка).

  • Найти материнские платы 12-го поколения с чипсетом H610 на Amazon (партнерская ссылка).

GIGABYTE Z690 AORUS Master Проверить цену на Amazon Партнерская ссылка Амазон

Лучший высокопроизводительный процессор Intel для энтузиастов: Intel Core i9-12900K

  • До 5,2 ГГц : идеально подходит для игр , редактирования видео и высокоинтенсивных задач.

  • 16 ядер (8 Производительность + 8 Эффективность): Довольно много ядер, учитывая частоту! Такое сочетание делает его отличной универсальной системой, способной справиться практически с любой задачей.

  • Благодаря функциям виртуализации

    он отлично подходит для запуска виртуальных машин.

  • Проверьте последнюю цену Intel Core i9-12900K на Amazon (партнерская ссылка).

    Процессор Intel Core i9-12900K 16 ядер (8P+8E) до 5,2 ГГц Проверить цену на Amazon Партнерская ссылка Амазон
  • Для процессора Intel Core i9-12900K вам потребуется материнская плата с поддержкой разгона для разгона процессора. Материнские платы с чипсетом Z690 обычно поддерживают разгон процессора. В противном случае вы можете использовать материнскую плату с другими 9 процессорами Intel.0077 Наборы микросхем для настольных ПК серии 600 (например, H670, B660, H610).

  • Рекомендуемая материнская плата DDR5 для сопряжения с i9-12900K — это Gigabyte Z690 AORUS Master: GIGABYTE Z690 AORUS Мастер Проверить цену на Amazon Партнерская ссылка Амазон

    • PCIe 5. 0 поддержка
    • Он поддерживает до 128 ГБ памяти DDR5 (DDR5 обеспечивает самые высокие скорости памяти)!
    • Порт Ethernet со скоростью 10 Гбит/с обеспечивает более высокую скорость, чем любая доступная скорость домашнего Интернета, а также огромное количество свободного места для передачи файлов.
    • Wi-Fi 6E позволяет легко достичь самых высоких скоростей и обеспечить безопасность вашей системы Wi-Fi в будущем.
    • Bluetooth 5.2 отлично подходит для потоковой передачи музыки на наушники Bluetooth.
    • Четыре слота x4 NVMe M.2 , просто фантастика! Три из них работают на скоростях PCIe 4.0, а один — на скоростях PCIe 3.0.
    • USB 3.2 Gen 2×2 предлагает скорость USB 20 Гбит/с!
    • Проверьте последнюю цену GIGABYTE Z690 AORUS Master на Amazon (партнерская ссылка).
  • Наша рекомендовала материнскую плату DDR4 для сопряжения с i9-12900K — это Gigabyte Z690 AORUS Elite AX DDR4: GIGABYTE Z690 AORUS Elite AX DDR4 Проверить цену на Amazon Партнерская ссылка Амазон

    • PCIe 5. 0 поддержка
    • Он поддерживает до 128 ГБ памяти DDR4 !
    • Порт Ethernet 2,5 Гбит/с быстрее, чем у большинства домашних интернет-скоростей, при этом остается место для передачи файлов.
    • Wi-Fi 6
    • Bluetooth 5.2 отлично подходит для потоковой передачи музыки на наушники Bluetooth.
    • Четыре слота x4 NVMe M.2 , просто фантастика! Все четыре из них работают на скоростях PCIe 4.0.
    • USB 3.2 Gen 2×2 предлагает скорость USB 20 Гбит/с!
    • Проверьте последнюю цену на GIGABYTE Z690 AORUS Elite AX DDR4 на Amazon (партнерская ссылка).

ЦП с лучшим соотношением цены и качества: Intel Core i5-12600K

  • Меньше, чем , в два раза дешевле i9-12900K, но все равно отличная производительность до 4,9 ГГц .

  • 10 ядер (6 производительности + 4 эффективности): такое количество ядер делает его подходящим для повседневных многопоточных задач, таких как открытие множества окон браузера.

  • Благодаря функциям виртуализации

    он отлично подходит для запуска виртуальных машин.

  • Проверьте последнюю цену Intel Core i5-12600K на Amazon (партнерская ссылка).

    Intel Core i5-12600K Проверить цену на Amazon Партнерская ссылка Амазон
  • Для процессора Intel Core i5-12600K вам потребуется материнская плата с поддержкой разгона для разгона процессора. Материнские платы с чипсетом Z690 обычно поддерживают разгон процессора. В противном случае вы можете использовать материнскую плату с другими наборами микросхем Intel серии 600 для настольных ПК (например, H670, B660, H610).

  • Наша рекомендованная материнская плата DDR5 для сопряжения с i5-12600K — это Z69 от GIGABYTE.0 Материнская плата AORUS PRO: GIGABYTE Z690 AORUS PRO Проверить цену на Amazon Партнерская ссылка Амазон

    • PCIe 5.0 поддержка
    • Он поддерживает до 128 ГБ памяти DDR5 !
    • Три слота NVMe M. 2 , что превосходно! Все они работают на скоростях PCIe 4.0.
    • Порт Ethernet 2,5 Гбит/с быстрее, чем у большинства домашних интернет-скоростей, при этом остается место для передачи файлов.
    • USB 3.2 Gen 2×2 предлагает скорость USB 20 Гбит/с!
    • Проверьте последнюю цену GIGABYTE Z690 AORUS PRO на Amazon (партнерская ссылка).
  • Наша рекомендовала материнскую плату DDR4 для сопряжения с i5-12600K — это материнская плата GIGABYTE Z690 Gaming X DDR4: GIGABYTE Z690 Gaming X DDR4 Проверить цену на Amazon Партнерская ссылка Амазон

    • PCIe 5.0 поддержка
    • Он поддерживает до 128 ГБ памяти DDR4 !
    • Четыре слота x4 NVMe M.2 , просто фантастика! Все четыре из них работают на скоростях PCIe 4.0.
    • Порт Ethernet 2,5 Гбит/с быстрее, чем у большинства домашних интернет-скоростей, при этом остается место для передачи файлов.
    • USB 3.2 Gen 2×2 предлагает скорость USB 20 Гбит/с!
    • Проверьте последнюю цену GIGABYTE Z690 Gaming X DDR4 на Amazon (партнерская ссылка).

Что такое PCI-Express?

PCI-Express (PCIe) — электрическая шина, используемая почти во всех современных потребительских и серверных ПК. Слоты PCIe на настольных ПК позволяют подключать различные платы расширения, в том числе видеокарты, звуковые карты, карты видеозахвата, сетевые карты/карты Wi-Fi, устройства хранения и многое другое. PCI-Express является преемником PCI.

PCI-Express в настоящее время является доминирующей шиной для подключения карт расширения и устройств (наряду с USB, который используется для внешних устройств).

Хотя вы можете узнать PCI-Express как имя, используемое для портов расширения материнской платы, эта же шина также используется для интерфейсов хранения данных компьютера. Когда PCI-Express используется для хранения, обычно используется протокол хранения NVM Express ( NVMe ). Помимо слотов PCIe, материнские платы обеспечивают высокоскоростное подключение PCIe к устройствам через такие разъемы, как M.2 и U.2.

Узнайте больше о типах хранилищ в разделе Сравнение типов хранилищ: M.2, U.2, NVMe, SATA, твердотельные накопители, жесткие диски

Слоты PCIe на материнской плате Эрик Килби

Что такое линии PCI-Express?

линии PCIe — это соединения между картой расширения или устройством PCI-Express и ЦП. Линии PCIe часто взаимодействуют с ЦП через наборы микросхем на материнской плате. Каждая линия PCIe состоит из 4 проводов (двух дифференциальных пар).

При наименовании, аналогичном названию дороги, количество полос определяется как размер полосы или ширина полосы движения, используемая соединением или портом. Одна полоса обозначается как x1 или «ширина одной полосы».

Максимальная пропускная способность (скорость) умножается на количество дорожек . Порт x8 PCIe имеет вдвое большую пропускную способность, чем порт x4.

Некоторые процессоры и материнские платы обеспечивают линии PCI-Express в нескольких версиях PCIe . В этих случаях вы можете выбрать, каким устройствам требуется наибольшая пропускная способность, чтобы решить, какие из них должны быть подключены к линиям PCIe самой высокой версии. При размещении вашей системы имейте в виду, что скорости PCIe будут основаны на самой низкой версии PCIe между слотом/портом и устройством.

Вы можете вставить карту расширения PCIe (AIC) в слот , который поддерживает большее количество линий . В этом случае он будет использовать количество линий PCIe, которое есть у карты. Например, вы можете вставить сетевую карту x4 PCIe в слот x16 PCIe AIC, и она будет работать на полной скорости x4.

В различных сценариях устройство PCIe может не использовать максимальное количество дорожек , для которого было разработано устройство. Например, некоторые материнские платы имеют порты x8 PCIe, электрически подключенные только к линиям x4. В другом случае система может иметь ограниченные полосы, предоставляемые ЦП, распределенные в зависимости от доступности или конфигурации.

Устройства будут согласовывать количество используемых полос в зависимости от доступности системы и в большинстве случаев должны нормально работать при уменьшенной общей пропускной способности. Обратитесь к документации вашей материнской платы и спецификациям ЦП, чтобы определить количество и распределение линий PCIe.

Какая последняя версия PCI-Express?

Последняя доступная версия PCI-Express — PCIe 5.0. Процессоры PCIe 5.0 доступны от Intel, в то время как AMD в настоящее время поддерживает только PCIe 4.0.

Процессоры Intel Core 12-го поколения в настоящее время обеспечивают поддержку PCIe 5.0 для линий ЦП (т. е. один слот x16 или два слота x8 PCIe) и скорости PCIe 4.0/3.0 для остальных линий.

Процессоры AMD Ryzen 7000 для настольных ПК на базе Zen 4 станут первыми процессорами, поддерживающими PCIe 5. 0. Ожидается, что процессоры Ryzen 7000 не будут доступны до сентября 2022 года.

Версии PCIe, такие как 3.0, 4.0 и 5.0, иногда неофициально называют PCIe Gen 3, PCIe Gen 4 и PCIe Gen 5. Это название основано на это третье, четвертое и пятое поколения PCI-Express.

Видеокарты и устройства хранения данных PCIe 5.0 в настоящее время не продаются.

Насколько быстр PCIe?

Скорости

PCI-Express основаны на версии PCI-Express и количестве используемых дорожек. Одна полоса обозначается как x1, две полосы — как x2 и т. д. PCI-Express технически поддерживает ширину до x32. Однако большинство потребительских материнских плат имеют некоторый набор этих значений ширины PCIe: x1, x2, x4, x8, x16.

Скорости PCI-Express (округленные)
PCIe 4.0 PCIe 5.0
x1 пропускная способность 2 ГБ/с 4 ГБ/с
x2 пропускная способность 4 ГБ/с 8 ГБ/с
x4 пропускная способность 8 ГБ/с 16 ГБ/с
x8 пропускная способность 16 ГБ/с 32 ГБ/с
x16 пропускная способность 32 ГБ/с 63 ГБ/с

ЦП Intel 12-го поколения в настоящее время обеспечивают поддержку PCIe 5. 0 для линий ЦП (т. е. один слот x16 или два слота x8 PCIe) и скорости PCIe 4.0/3.0 для остальных линий.

Пропускная способность для каждой линии PCIe 5.0 составляет 4 ГБ/с. 4 ГБ/с на линию означает, что если вы используете устройство PCI-Express 5.0 x16, ему будет доступна пропускная способность до 64 ГБ/с.

Карты NVMe M.2 SSD используют 2 или 4 линии, что означает, что им доступно 4–8 ГБ/с с PCIe 4.0.

Твердотельный накопитель Samsung 980 M.2 емкостью 1 ТБ Проверить цену на Amazon Партнерская ссылка Амазон

Карты расширения NVMe PCIe могут использовать до 16 линий в слоте x16, таким образом, имея пропускную способность до 32 ГБ/с, доступную для них с PCIe 4.0.

Для сравнения, пропускная способность PCIe 3.0 вдвое меньше, чем у PCIe 4.0.

Скорость PCI-Express 3.0 (округленная)
x1 пропускная способность 1 ГБ/с
x2 пропускная способность 2 ГБ/с
x4 пропускная способность 4 ГБ/с
x8 пропускная способность 8 ГБ/с
x16 пропускная способность 16 ГБ/с

Другие соображения при сборке ПК

Хотите освежить в памяти другие новые технологии, которые следует учитывать при сборке компьютера? Ознакомьтесь со следующими статьями:

  • Чехлы:
    • Как выбрать лучший корпус для ПК
  • ЦП:
    • Какие процессоры Intel и AMD поддерживают PCIe 5. 0?
    • Какие процессоры Intel и AMD поддерживают PCIe 4.0?
    • Список процессоров LGA 1700
    • Список процессоров LGA 1200
    • Найдите соответствующие рекомендации по ЦП Intel или AMD в TechReviewer:
  • Охладители ЦП:
    • Какой тип процессорного кулера лучше всего подходит для игрового ПК?
    • Как выбрать процессорный кулер для ПК
    • Лучший процессорный кулер LGA 1700 для процессоров Intel Core 12-го поколения
    • Лучший процессорный кулер AM4 для процессоров AMD
  • Хранение:
    • Может ли SSD улучшить игровую производительность ПК? и увеличивает ли SSD FPS для компьютерных игр?
    • Сравнение типов хранилищ: M.2, U.2, NVMe, SATA, твердотельные накопители, жесткие диски
  • Память:
    • Как выбрать лучшую оперативную память для вашего ПК
    • Сколько оперативной памяти вам нужно для игр? и стоит ли 32 ГБ ОЗУ для игр?
    • DDR4 против DDR5? Что вы должны купить
    • Стоит ли использовать DDR5? Преимущества DDR5 и что такое DDR5?
    • Какие процессоры Intel и AMD поддерживают память DDR5?
  • PCI-Экспресс:
    • Стоит ли переходить на PCIe 5. 0?
  • Материнские платы:
    • Какие материнские платы поддерживают PCIe 5.0?
    • Какие материнские платы поддерживают PCIe 4.0?
    • Какую материнскую плату следует купить для процессоров Intel 12-го поколения?
  • Видеокарты:
    • Какие видеокарты поддерживают PCIe 4.0?
  • Источники питания:
    • Как выбрать лучший блок питания для игрового ПК
    • Как выбрать блок питания для ПК
  • Клавиатуры:
    • Лучшая механическая клавиатура для игр
  • Мониторы:
    • Как выбрать игровой монитор

Узнайте больше о PCI-Express

Хотите узнать о последних продуктах, версиях и функциях PCIe? Ознакомьтесь со статьями в этой серии PCI-Express:

  • Что такое PCIe? Что такое PCIe 5.0? Что такое PCIe 4.0?
  • Стоит ли переходить на PCIe 5. 0? и стоит ли переходить на PCIe 4.0?
  • Какие процессоры Intel и AMD поддерживают PCIe 5.0?
  • Какие процессоры Intel и AMD поддерживают PCIe 4.0?
  • Какие материнские платы поддерживают PCIe 5.0?
  • Какие видеокарты поддерживают PCIe 4.0?
  • Насколько быстр PCIe 5.0? и насколько быстр PCIe 4.0?
  • Является ли PCIe обратной совместимостью?
  • Можно ли установить карту PCIe x4 или x8 в слот x16?
  • Можно ли использовать твердотельный накопитель PCIe 4.0 NVMe в слоте материнской платы PCIe 3.0?
  • Можно ли использовать твердотельный накопитель PCIe 3.0 NVMe в слоте материнской платы PCIe 4.0?
  • Можно ли использовать графическую карту PCIe 4.0 в слоте PCIe 3.0?
  • Можно ли использовать графическую карту PCIe 3.0 в слоте PCIe 4.0?
  • Какая последняя версия PCIe?
  • PCI, AGP или PCIe? Время обновить!

Есть предложение или исправление для этой статьи? Отправьте нам письмо по адресу: [email protected] com

Вы также можете связаться с автором по адресу: кевин@techreviewer.com

Использование eGPU с мини-ПК

Популярность мини-ПК выросла отчасти из-за их небольшого форм-фактора, предлагающего маломощные базовые вычисления с достаточным количеством портов для подключения. Таким образом, они полезны как в коммерческих условиях, таких как цифровые вывески, так и для потребителей, которым нужен недорогой компьютер с небольшой площадью или креплением VESA. Однако одним из недостатков является их ограниченная графическая производительность из-за использования процессоров со встроенной графикой, что приводит к тому, что возможности для игр несколько ограничены, а в игры «ААА», как правило, невозможно играть.

Недорогие ноутбуки часто имеют тот же недостаток, и один из способов, которым пользователи удовлетворяют свои графические потребности, — это использование внешнего графического процессора (eGPU), однако имеющиеся в продаже модели дороги и требуют подключения через порт Thunderbolt 3.

К сожалению, не многие мини-ПК китайского производства в настоящее время оснащены портом Thunderbolt 3, однако теперь, когда они начали включать порты M.2 NVMe, появилась возможность добавления графического процессора с помощью адаптера PCIe x16 to M.2 NVMe. ‘.

Примеры различных вариантов использования графического процессора с мини-ПК, включая выбор конфигурации и влияние на производительность, особенно в играх, обсуждаются ниже. Рекомендуется прочитать статью полностью, но если у вас мало времени, ознакомьтесь с заключением.

Варианты конфигурации

Основное требование — использовать стандартную графическую карту с интерфейсом PCIe x16. Коммерческий eGPU — это, по сути, прославленный «адаптер PCIe x16 — Thunderbolt 3». Это можно эффективно воспроизвести с помощью «адаптера PCIe x16 на M.2 NVMe» в сочетании с «адаптером Thunderbolt 3 на M.2 NVMe», и он подходит для любого ПК с портом Thunderbolt 3.

Однако, если на мини-ПК нет необходимого порта Thunderbolt 3, но есть слот M. 2 NVMe, адаптер PCIe можно использовать вместо твердотельного накопителя NVMe, который занимает слот M.2 NVMe. Затем, если больше нет доступного внутреннего хранилища, становится необходимым использовать внешнее хранилище, например, «адаптер USB-M.2 NVMe», чтобы повторно использовать твердотельный накопитель NVMe, который был заменен адаптером PCIe.

Если на мини-ПК есть слот M.2 NVMe, есть несколько вариантов подключения графического процессора:

  1. Если мини-ПК также имеет порт Thunderbolt 3
    • Использование графического процессора в «eGPU», подключенном через порт Thunderbolt 3 или
    • Использовать графический процессор в адаптере PCIe x16 — M.2 NVMe, установленном в адаптере Thunderbolt 3 — M.2 NVMe, подключенном через порт Thunderbolt 3, или
    • .
    • Используйте графический процессор в «адаптере PCIe x16 — M.2 NVMe», установленном в слоте M.2 NVMe, и либо повторно используйте твердотельный накопитель NVMe, установив его в «адаптер Thunderbolt 3 — M. 2 NVMe», подключенный через Thunderbolt 3 порт или повторно используйте NVMe SSD, установив его в «адаптер USB-M.2 NVMe», подключенный через USB-порт, или используйте внешнее хранилище, подключенное через USB-порт
  2. Если нет порта Thunderbolt 3:
    • Используйте графический процессор в «адаптере PCIe x16 — M.2 NVMe», установленном в слоте M.2 NVMe, и либо повторно используйте твердотельный накопитель NVMe, установив его в «адаптер USB — M.2 NVMe», подключенный через порт USB или использовать внешнее хранилище, подключенное через порт USB

Техническое понимание

Не вдаваясь в подробности, краткое объяснение лежащей в основе технологии полезно для понимания того, почему это влияет на производительность.

В настольном ПК дискретная видеокарта обычно использует слот PCIe x16 Gen 3 на материнской плате, и хотя слоты Gen 4 становятся доступными, на данном этапе они не обязательно требуются для игр. Интерфейс PCIe Gen 3 имеет скорость передачи данных на линию 8 гигатрансферов в секунду (GT/s), но пропускная способность снижается на 2/130 процентов, поскольку он использует схему кодирования. Таким образом, интерфейс PCIe x16 способен на (8 ГТ/с * 16) — 2/130% или 15,7538 ГБ/с, тогда как интерфейс PCIe x4 способен только на 3,938 ГБ/с. В зависимости от того, как слот PCIe подключен к ЦП, также может быть небольшая дополнительная потеря производительности при подключении видеокарты в слот x4 по сравнению с использованием слота x16 из-за того, подключен ли слот напрямую к ЦП или через набор микросхем. . TechPowerUp два раза в год тестирует эффект масштабирования PCIe на современных видеокартах высокого класса, и некоторые примеры потерь при разрешении 1920 × 1080 включают переход GTX 1080 с x16 на x4 PCIe через ЦП, что приводит к потере 4% или для PCIe. через чипсет потери составляют 8%, для RTX 2080 Ti при переходе с x16 на x4 потери составляют 9%, а для RTX 3080 при переходе от x16 к x4 (представленному x16 Gen 1.1) потери составляют 13%. Так что, к сожалению для пользователей мини-ПК, видеокарта, подключенная через PCIe x4, потеряет некоторую производительность по сравнению с производительностью, на которую она способна при подключении через PCIe x16.

Также может показаться, что Thunderbolt 3, который позиционируется как обеспечивающий пропускную способность внешнего ввода-вывода 40 Гбит/с, обеспечивает достаточную пропускную способность для подключения графического процессора. Однако это максимальная пропускная способность, которая рассчитывается с учетом выходных данных дисплея. Intel заявляет, что максимальная скорость передачи данных в одном направлении для Thunderbolt 3 составляет 22 Гбит/с (PDF), и это достигается за счет использования четырех линий PCIe Gen 3, работающих на скорости 4 * 8 Гбит/с или 32 Гбит/с, из которых он резервирует 10 Гбит/с, чтобы гарантировать Type- C Доставка USB 3.2 Gen 2×1. Поэтому передача данных через Thunderbolt 3 возможна только ((8 ГТ/с * 4) — 10 Гбит/с) — 2/130% или 2,708 ГБ/с. В результате более низкая пропускная способность (3,938 ГБ/с для PCIe x4 по сравнению с 2,708 ГБ/с для Thunderbolt 3) означает дальнейшую потерю графической производительности при подключении GPU через Thunderbolt 3.

Кроме того, не все производители реализуют полную скорость x4 PCIe на своих устройствах. Порты Thunderbolt 3, но вместо этого используйте только минимум x2. Кроме того, нет гарантии, что BIOS устройства сможет распознать eGPU, подключенный через Thunderbolt 3, как в случае с Minisforum X35G, и, как и в случае с ноутбуками, с мини-ПК это случай «предупреждения».

Кроме того, Thunderbolt 3 работает через набор микросхем, а не напрямую подключен к ЦП, и на обоих концах кабеля имеется контроллер Thunderbolt 3, что приводит к задержке, вызванной набором микросхем, контроллерами Thunderbolt 3 и длиной кабеля. Существует два типа кабеля Thunderbolt 3: пассивный и активный. Кабели длиной от 0,5 до 0,8 метра поддерживают максимальную скорость передачи данных 40 Гбит/с и обычно являются «пассивными». Кабели большей длины до 2 метров поддерживают только максимальную скорость передачи данных 20 Гбит/с, если только они не являются «активными» кабелями, то есть содержат дополнительные схемы в своих разъемах, необходимые для достижения максимальной скорости 40 Гбит/с.

Также стоит отметить, что порты USB могут иметь разную скорость передачи данных и скорости передачи, например, порт USB 3.2 Gen 2×1 имеет скорость передачи данных 10 Гбит/с и скорость передачи 1,21 ГБ/с.

Наконец, производительность графического процессора зависит от многих переменных, таких как архитектура и мощность графического и центрального процессора, объем графической памяти и ширина шины памяти, тактовая частота и дизайн запускаемого приложения/игры. Проще говоря, ЦП должен обработать данные, прежде чем их можно будет передать графическому процессору, который затем выполнит работу по рендерингу кадров. Если ЦП не может обрабатывать данные достаточно быстро, ГП, независимо от мощности, всегда будет ждать, пока ЦП создаст ситуацию, известную как «узкое место ЦП» или «ограничение ЦП». Падение производительности для игр также может пропорционально ухудшаться при использовании более мощной видеокарты, поскольку для достижения более высокого FPS требуется большая пропускная способность, поскольку необходимо передавать больше данных, что повышает вероятность того, что на нее повлияют выявленные ограничения пропускной способности.

В этой статье предпринятое тестирование сосредоточено на потере производительности между eGPU, подключенным через слот M.2 NVMe, и при подключении через порт Thunderbolt 3, и не включает тестирование каких-либо потерь при сравнении eGPU с dGPU.

Обзор аппаратного обеспечения

В большинстве тестов использовался мини-ПК i3 Intel NUC 8 Bean Canyon или NUC8i3BEK:

В первую очередь он был выбран из-за маломощного процессора Intel Core i3-8109U с iGPU, порт Thunderbolt 3, слот M.2 NVMe и несколько портов USB 3.2 Gen 2 × 1. Кроме того, в настоящее время он доступен по невероятно низкой цене 29 австралийских долларов.9 (или около 210 долларов США плюс налог). Устройство было сконфигурировано с 16 ГБ (2 x 8 ГБ) памяти G.SKILL Ripjaws DDR4 2400 МГц и твердотельным накопителем Kingston A2000 1 ТБ NVMe.

В качестве примера «eGPU» я использовал ASUS XG Station Pro, который представляет собой док-станцию ​​​​eGPU Thunderbolt 3 с включенным активным кабелем Thunderbolt 3 длиной 1,5 м: Я использовал ADT-Link R43SG:

Это лучше, чем просто «адаптер PCIe x16 на M. 2 NVMe», поскольку он включает в себя подставку для графического процессора вместе со всеми необходимыми разъемами питания. Также требуется дополнительный блок питания, который может быть либо стандартным блоком питания, либо блоком питания DELL DA-2 8PIN 12 В/18 А/220 Вт (он же Dell D220P-01), который можно дешево купить в бывшем в употреблении:

Для подключения R43SG через Thunderbolt 3 я использовал корпус JEYI Thunderbolt 3 M.2 NVMe («адаптер Thunderbolt 3 — M.2 NVMe»), так как он поддерживает двусторонние твердотельные накопители, в отличие от адаптеров некоторых конкурентов:

Я также использовал корпус ORICO M2PAC3-G20 M.2 NVMe SSD (в качестве адаптера USB-M.2 NVMe):

Поддерживает до USB 3.2 Gen 2×2, т. е. 20 Гбит/с, и включает в себя оба USB Type-C на кабель Type-C и кабель USB Type-A на Type-C. Технически я мог бы использовать модель M2PV-C3 со скоростью 10 Гбит/с или аналогичную, так как пока не так много мини-ПК поддерживают USB 3.2 Gen 2×2.

Наконец, во время тестирования я также использовал пару «адаптеров M. 2 NVMe на PCIe x4»: адаптер EZDIY-FAB NVMe PCIe с радиатором:

и RIITOP PCIe 3.0 x4/x8/x16 на M.2 PCIe Адаптер NVMe с радиатором



Обзор программного обеспечения

Для тестирования производительности NVMe SSD я использовал CrystalDiskMark:

0002

Для оценки игровой производительности я использовал Shadow of the Tomb Raider (SOTTR), так как, несмотря на то, что это довольно требовательная к процессору игра, она включает повторяемый тест с предустановками графики:

Чтобы убедиться, что кабели Thunderbolt 3 работают на полную скорость (т.е. 40 Гбит/с) Я использовал CUDA-Z:

Я также использовал MSI Afterburner/Rivatuner для сбора данных об использовании ЦП, ГП и частоте кадров, которые затем обрабатывались в электронной таблице.

Тестирование проведено

Прежде всего, NUC8I3BEK Mini PC был протестирован без EGPU, чтобы получить набор базовых результатов:

Конфигурация CDM SEQ Read CDM SEQ. FireStrike Score SEQ. SOTTR Низкий SOTTR Средний SOTTR Высокий
Базовый NUC и iGPU
с NVMe через M.2
1846,11 2095,82 1767 1932 19,6 10 8 8

Затем GTX 1650 Super был установлен в XG Station Pro и подключен кабелем Thunderbolt 3 к мини-ПК NUC8i3BEK, при этом тесты были повторены, чтобы получить базовый уровень с 1650 Super:

Конфигурация CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics Heaven SOTTR Низкий SOTTR Средний SOTTR Высокий
1650 Super in eGPU via TB with NVMe via M.2 1818.91 2091.74 7742 10148 98.9 65 58 47

Первое исследование заключалось в том, чтобы выяснить, может ли самодельный eGPU, состоящий из адаптера R43SG в сочетании с адаптером JEYI, воспроизвести коммерческий eGPU без потери производительности:

Конфигурация CDM SEQ Читать CDM SEQ Запись Оценка Firestrik
1650 Super in R43SG via TB (JEYI) with NVMe via M. 2 1846.82 2085.34 7693 10092 98.1 65 58 47

Результаты очень похожи и находятся в пределах дисперсии тестирования, что указывает на то, что это возможная альтернатива eGPU.

Далее, прежде чем исследовать величину потерь при использовании Thunderbolt 3 для подключения eGPU, были выполнены дополнительные проверочные тесты. Во-первых, NVMe SSD был перемещен в R43SG, установив его в адаптер EZDIY-FAB, а R43SG установили в слот M.2 NVMe. Это показывает, что R43SG не вызывает потери производительности по сравнению с исходным базовым уровнем:

Configuration CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics Heaven SOTTR Low SOTTR Medium SOTTR High
iGPU with R43SG+EZDIY-FAB+NVMe via M. 2 1826.78 2091.47 1764 1934 19.7 10 8 8

Однако, как только R43SG с EZDIY-FAB и NVMe SSD установлен в JEYI и подключен через Thunderbolt 3, результаты показывают, что, хотя графическая производительность iGPU остается неизменной, можно увидеть непосредственное влияние на производительность SSD с Падение на 29 % при последовательном чтении и на 41 % при последовательной записи:

Конфигурация CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics0116 Heaven SOTTR Низкий SOTTR Средний SOTTR Высокий
iGPU with R43SG+EZDIY-FAB+NVMe via TB (JEYI) 1289.05
1230.79 1769 1942 19.7 10 8 8

, что затем можно подтвердить, просто установив твердотельный накопитель NVMe в JEYI:

Конфигурация CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics Heaven SOTTR Low SOTTR Medium SOTTR High
iGPU with NVMe via TB (JEYI) 1293. 92 1229.93 1763 1932 19.4 10 8 8

Снижение скорости чтения/записи было предсказано из приведенного выше технического объяснения, однако наблюдаемая величина на самом деле не отражает потери от использования только Thunderbolt 3, как будет обсуждаться ниже.

Наконец, сохранение твердотельного накопителя NVMe в JEYI и установка R43SG в слот M.2 NVMe с GTX 1650 Super показывает улучшение графики примерно на 10% (на основе результатов Firestrike Graphics и Heaven) при прямом подключении графического процессора в R32SG через PCIe или, альтернативно, около 9% графических потерь при подключении через Thunderbolt 3:

Конфигурация CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics 9011 Heaven SOTTR Низкий SOTTR Средний SOTTR Высокий
1650 Super in R43SG via M. 2 with NVMe via TB (JEYI) 1297.92 1230.51 8287 11306 107.4 73 65 57

Это увеличение/уменьшение графической производительности также можно подтвердить, полностью удалив Thunderbolt 3, установив NVMe SSD в ORICO, подключенный через USB, что также является типичной конфигурацией, которую можно использовать для мини-ПК без порта Thunderbolt 3:

Конфигурация CDM SEQ Читать CDM SEQ Запись Оценка Firestrik
1650 Super in R43SG via M.2 with NVMe via USB (ORICO) 1042.74 902.10 8263 11326 108.4 73 65 58

Очевидно, что производительность чтения/записи ухудшается еще больше из-за ограничений пропускной способности при использовании интерфейса USB.

Более подробное рассмотрение производительности графического процессора при выполнении тестов SOTTR показывает узкое место как в ЦП, так и в ГП: влияние при использовании Thunderbolt 3?

Во-первых, новый базовый уровень может быть получен для R43SG и RTX 2060, установленных в слот M.2 NVMe, и с твердотельным накопителем NVMe, установленным в JEYI, подключенным через Thunderbolt 3:

Конфигурация CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics Heaven SOTTR Low SOTTR Medium SOTTR High
2060 в R43SG через M.2 с NVMe через TB (JEYI) 1301.64 1231.80 10677 18407 197 74 1 3 201312 71 3

Сравнение с RTX 2060, установленным в XG Station Pro и подключенной с помощью Thunderbolt 3:

Конфигурация CDM SEQ Read CDM SEQ. Напишите SEQ SEQ CDM SEQ. Напишите SEQ . CDM SEQ . Небо SOTTR Низкий SOTTR Средний SOTTR Высокий
2060 in eGPU via TB with NVMe via M.2 1806.22 2096.69 9921 15856 174.0 66 63 62

или с R43SG и RTX 2060, установленными в адаптер JEYI и подключенными через Thunderbolt 3:

0115 Firestrike Score
Конфигурация CDM Seq Read CDM Seq Write Firestrike Graphics Heaven SOTTR Low SOTTR Medium SOTTR High
2060 in R43SG via TB (JEYI) with NVMe via M.2 1861.91 2089.03 9890 15708 173.8 66 64 63

показывает прогнозируемое небольшое увеличение графических потерь из-за дополнительных данных примерно на 12 % при подключении eGPU или R32SG через Thunderbolt 3 или, альтернативно, графическое улучшение примерно на 14 % при прямом подключении графического процессора в R32SG через PCIe.

Теперь во время теста SOTTR отчетливо видно узкое место ЦП:

, поэтому, когда R43SG и RTX 2060 устанавливаются в слот M.2 NVMe гораздо более мощного мини-ПК NUC7i7DNHE, чей твердотельный накопитель NVMe перемещается в ORICO из-за отсутствия порта Thunderbolt 3:

Конфигурация CDM Seq Read CDM Seq Write Firestrike Score Firestrike Graphics Sky TR 9 0116 SOTTR Средний SOTTR Высокий
Faster NUC and 2060 in R43SG via M.2 with NVMe via USB (ORICO) 462.47 449.89 14284 18566 204.7 97 91 90

показывает, что GPU снова стал узким местом:

Как упоминалось ранее, снижение скорости чтения/записи при использовании адаптера JEYI связано не только с Thunderbolt 3. производительность «адаптеров Thunderbolt 3 — M. 2 NVMe» из-за типа контроллера, используемого твердотельным накопителем NVMe, в результате чего твердотельные накопители некоторых марок работают лучше, чем другие.

Чтобы проверить это, я протестировал новый твердотельный накопитель NVMe SSD емкостью 2 ТБ с заявленной скоростью последовательного чтения 3500 МБ/с и последовательной записи 3000 МБ/с. Сначала несколько базовых тестов:

Конфигурация CDM Seq Read CDM Seq Write
addlink через M.2 с NVMe через TB (JEYI)
3280,13 2993,68
R43SG+EZDIY-FAB+дополнительная ссылка через M.2 с NVMe через TB (JEYI) 3266,57 3004,37
addlink через M.2 с NVMe через USB (ORICO)
3271,44 3000,39

показывает среднюю скорость последовательного чтения 3276 МБ/с и последовательной записи 2997 МБ/с.

Повторное тестирование, но с различными комбинациями через Thunderbolt 3:

Конфигурация CDM Seq Read CDM Seq Write
RIITOP+addlink в eGPU через TB с NVMe через M. 2
2661,17 1914,25
R43SG+EZDIY-FAB+addlink через TB (JEYI) с NVMe через M.2 2663,30 1932,78
addlink через TB (JEYI) с NVMe через M.2 2663,17 1965,04
addlink через TB (JEYI) с NVMe через USB (ORICO)
2663,88 1981,75

показывает падение производительности всего на 19% при средней скорости последовательного чтения 2663 МБ/с и падение на 35% скорости последовательной записи до 1948 МБ/с, что указывает на то, что чтение перегрузило канал Thunderbolt 3 до его теоретического максимума.

Для сравнения, падение производительности для твердотельного накопителя Kingston NVMe емкостью 1 ТБ, упомянутого ранее, было измерено после того, как твердотельный накопитель использовался для нескольких тестов производительности, и выравнивание износа снизило скорость по сравнению с рекламируемым «последовательным чтением» в 2200 МБ/с и « Последовательная запись» 2000 МБ/с. Лучше сравнить результаты, когда тесты проводились, когда твердотельный накопитель был новым:

Конфигурация Чтение последовательности CDM Запись последовательности CDM
NVMe через M.2 2205.01 2166.21
NVMe через ТБ (JEYI) 1299,97 1250,21

, и это показывает гораздо большее падение на 41% в «Последовательном чтении» и падение на 42% в «Последовательной записи» и указывает на то, что твердотельный накопитель addlink имеет пропорционально меньшее падение производительности с адаптером JEYI, чем твердотельный накопитель Kingston.

Во время тестирования, чтобы исключить любые отклонения, связанные с кабелем Thunderbolt 3, я использовал кабель JEYI, который является «пассивным» кабелем. Однако отдельно я также провел несколько сравнительных тестов с использованием «активного» кабеля Thunderbolt 3, но не обнаружил существенных различий.

Дополнительный анализ

Сводка результатов представлена ​​в следующей таблице:

В частности, если посмотреть только на графическую производительность (на основе результатов Firestrike Graphics и Heaven), ясно видно влияние подключения через Thunderbolt 3:

Глядя только на тесты SOTTR, можно увидеть влияние процессора на графическую производительность. При «низком» графическом пресете обновление графического процессора не влияет на средний FPS, потому что, как было показано ранее, этот маломощный процессор является узким местом. Интересно, что когда 1650 Super подключен через PCIe, он почти лучше, чем 2060, подключенный через Thunderbolt 3:

Скорость чтения/записи SSD сильно зависит от того, как подключен SSD, хотя, как отмечалось выше, это не так. обязательно повлияет на производительность графики, однако это повлияет на игровой процесс, поскольку время загрузки зависит от интерфейса:

Заключение

Одним из преимуществ любого решения eGPU, учитывая редкость графических карт в настоящее время, является возможность совместного использования GPU между системами (и/или пользователями).

Скорее всего, порты на мини-ПК будут точно определять, как можно настроить eGPU, однако косметическое использование eGPU, подключенного через порт Thunderbolt 3, более аккуратно, чем при подключении через PCIe, но приводит к потере примерно 10% графической производительности. . Кроме того, корпус eGPU может показаться желательным, поскольку лопасти вентилятора GPU не видны. Однако коммерческие eGPU дороги и могут быть довольно большими, тогда как самодельные eGPU предлагают ту же производительность по гораздо более низкой цене.

При использовании адаптера, такого как R43SG, в слоте M.2 NVMe для лучшей графической производительности, рассмотрите влияние «адаптера Thunderbolt 3 на M.2 NVMe» на скорость SSD по сравнению с более дешевым вариантом использования «USB на Адаптер M.2 NVMe».

С маломощным процессором, типичным для мини-ПК, важно не переоценить используемый графический процессор, поскольку его потенциал, скорее всего, не будет использован полностью из-за «привязки к процессору».

Наконец, имейте в виду, что при загрузке непосредственно с eGPU вы можете столкнуться с пустым экраном, так как изначально iGPU может быть активен только тогда, когда eGPU не становится активным до тех пор, пока не запустится рабочий стол, когда он используется основным дисплеем. Возможно, вам придется нажать пробел, а затем незаметно ввести пароль Windows, чтобы запустить рабочий стол, или просто «горячую замену» кабеля HDMI от мини-ПК к eGPU после загрузки, если это необходимо. Отключение iGPU не является предпочтительным решением, так как это может привести к отключению дисплея, если eGPU выйдет из строя или будет полностью удален.

Ян В. МОРРИСОН (Linuxium)

Ян интересуется мини-ПК и помогает с обзорами мини-ПК под управлением Windows, Ubuntu и других операционных систем Linux. Вы можете следить за ним в Facebook или Twitter.

Поддержка программного обеспечения CNX! Пожертвовать через PayPal или криптовалюты , стать покровителем на Patreon или купить обзорные образцы

3 (Подходит?!)

Кажется, поиск решений для хранения становится все сложнее. Размеры файлов, включая видеоигры, только увеличиваются, а это означает, что нам нужно чаще расширять возможности хранения. Это заставило многих людей спросить, можете ли вы вставить диск M.2 в слот PCIe?

Диск M.2 можно вставить в разъем PCIe только при использовании адаптера. Диски M.2 предназначены только для слотов M.2. Использование адаптера для подключения диска M.2 к разъему PCIe может привести к проблемам с производительностью хранилища и материнской платы.

Вот почему диск M.2 не может быть установлен в слот PCIe, и каковы ваши варианты решения этой проблемы.

Что такое диски M.2?

Твердотельный накопитель M.2 PCIE4 с подключенным к нему радиатором стороннего производителя

Если вы занимались сборкой ПК в последние несколько лет, вы, вероятно, видели диски M.2. Это новый тип накопителей, который изменил наш взгляд на хранилище для всего, от планшетов до ПК.

M.2 — это обозначение, которое говорит нам о форм-факторе накопителя. M.2 на самом деле просто мера размера, а не комментарий к тому, для чего на самом деле используется диск . Просто чаще всего диски M.2 использовались для создания одних из самых быстрых вариантов твердотельных хранилищ.

Эти разъемы на конце вашего диска M.2 очень похожи на разъем PCIe, особенно меньший слот PCIe x4:

Различные типы слотов PCIe и M.2 на современной материнской плате Asus

Это вызвало много проблем путаницы для людей, которые собирают свои собственные ПК. Можете ли вы подключить диск M.2 к слоту PCIe? Что ж, чтобы ответить на этот вопрос, нам нужно поговорить о ключах дисков M.2 и о том, что вообще такое слоты PCIe.

Что такое ключ диска M.2?

Ключи M.2 могут показаться чем-то, что вам нужно, чтобы разблокировать диск, но на самом деле они относятся к тому, как контакты на диске «запираются», как зубья вашего дома или ключи от машины. Если вы посмотрите на позолоченные контакты на вашем диске M.2, вы заметите, что они имеют надрезы на обоих концах или на обоих.

Это ключ для вашего диска M.2. Диски M.2 могут иметь ключ B, M или B+M. Диски M.2 с ключом B+M могут работать с любым слотом для диска M.2, но диски B или M должны работать с соответствующим слотом 9.0078 . Например, слот B M.2 не сможет обнаружить диск M.2 с ключом M.

На самом деле существует 12 других ключей для дисков M.2, но они относятся к другим устройствам, а не к вариантам хранения, о которых мы говорим сегодня.

Что такое слоты PCIe?

Стрелка здесь указывает на слот PCIe x16

PCIe означает экспресс-соединение периферийных компонентов и представляет собой стандартизированный высокоскоростной порт, который подключает периферийные устройства к материнской плате . Это может быть карта Wi-Fi, видеокарта, хранилище или множество других устройств. Слоты PCIe позволяют получить максимальную производительность от устройств, которые раньше требовали более медленных соединений.

Каждый слот PCIe имеет разное количество дорожек. Эти дорожки представляют собой физическое соединение, соединяющее материнскую плату и устройство, подключенное к слоту PCIe. Они могут быть односторонними или двусторонними.

Можно ли вставлять диски M.2 в слоты PCIe?

Легко запутаться в том, какие диски подходят к каждому слоту, особенно потому, что диски M.2 часто рекламируются как «PCIe 4» или «Gen3» (имеется в виду PCIe 3):

Твердотельный накопитель M.2 GEN4 означает, что он поддерживает слот PCIE 4.0 на материнской плате

Но вы не можете вставить диск M.2 в слот PCIe без адаптера. Дискам M.2 требуются собственные слоты, соответствующие их уникальному форм-фактору. Диски M.2 просто не подходят по размеру для слота PCIe, который не предназначен для установки диска M.2 .

Несмотря на использование технологии PCIe, слоты PCIe на материнской плате не могут вместить диск M.2. Это связано с тем, что они предназначены для физически больших карт, таких как Wi-Fi или видеокарты.

Существуют адаптеры, которые позволяют подключать твердотельный накопитель M. 2 к слоту PCIe, но они могут снизить производительность вашего накопителя M.2 или вызвать другие проблемы совместимости, связанные с тем, как ваша материнская плата назначает роли каждому слоту PCIe и M.2. слот.

Давайте подробнее рассмотрим подключение диска M.2 к слоту PCIe.

Как вставить накопитель M.2 в слот PCIe

Во-первых, вам, вероятно, не следует пытаться подключить новый твердотельный накопитель M.2 к слоту PCIe с помощью адаптера. Это связано с тем, что ваш новый накопитель M.2 привязан к производительности слота, к которому он подключен. Лучший накопитель M.2 в мире не будет иметь хорошей производительности за пределами назначенного слота M.2 .

Если вы все еще полны решимости заставить его работать, у нас есть несколько вариантов для вас.

Адаптеры M.2 — PCIe

Это адаптеры, специально предназначенные для подключения M.2 к слотам PCIe. Эти адаптеры обычно довольно большие и имеют простой способ функционирования.

Все, что делают эти адаптеры, — это маршрутизация слота M.2 через ваш слот PCIe. Адаптер представляет собой просто карту PCIe с подключенным к ней слотом M.2 :

при выборе этого параметра могут возникнуть проблемы со скоростью и производительностью.

Еще одна вещь, которую следует учитывать, это то, что существуют адаптеры, которые могут принимать несколько слотов M.2. Это означает, что вы можете подключить несколько вариантов хранения к одному слоту PCIe. Это может вызвать проблемы с производительностью, поскольку большинство материнских плат не предназначены для работы с такой конфигурацией хранилища, но это может дать вам возможность добавить больше хранилища, если ваши потребности в хранилище особенно высоки, а другие варианты недоступны.

Адаптеры M.2-SATA

Есть еще один вариант, но он приведет к заметному снижению производительности.

Ваш старый SATA SSD — это просто накопитель M.2 с более медленным физическим соединением. Если у вас есть дополнительные твердотельные накопители M.2 PCIe, вы можете подключить их через порты SATA.

Для этого вам потребуется адаптер, позволяющий подключать твердотельный накопитель M.2 через порт SATA. В этих адаптерах есть что-то немного ироничное. Все, что они на самом деле представляют собой, — это корпус для старого твердотельного накопителя SATA со слотом M.2, где старые чипы хранения были бы 9.0078 :

Использование адаптера M.2-SATA, по сути, просто воссоздание старого твердотельного накопителя SATA, но с дополнительными этапами настройки и большими затратами. Это определенно не лучшее использование вашего накопителя M.2, если только у вас нет дополнительных устройств и у вас нет альтернатив .

Если вы планируете расширить хранилище и приобрести адаптер M.2-SATA, вам, вероятно, следует рассмотреть альтернативу. Эти адаптеры зафиксируют скорость вашего твердотельного накопителя M.2 на скорости, которую предлагает соединение SATA . Вам будет лучше просто купить твердотельный накопитель SATA, который в любом случае может дать вам гораздо большую емкость.

Старый твердотельный накопитель SATA6 с подключенным кабелем SATA

Это подводит нас к рассмотрению некоторых альтернативных вариантов.

Альтернативные варианты для рассмотрения

Если вы подумываете о подключении твердотельных накопителей M.2 к портам PCIe или SATA, вы, вероятно, ищете способы увеличить объем памяти и дискового пространства на своем компьютере.

Эти обходные пути сопряжены с множеством проблем. Ваша материнская плата просто не настроена на прием дисков M.

Добавить комментарий

Ваш адрес email не будет опубликован.
