Настройка камеры заднего вида на магнитоле андроид

Установив камеру заднего вида на автомобиль, её следует подключить к какому-либо экрану — планшету, зеркалу, видеорегистратору и т.д. Чаще всего изображение КЗВ выводится на дисплей автомагнитолы. Сделать это довольно просто и под силу любому автолюбителю.

Как настроить картинку с камеры заднего вида

Проверка работоспособности камеры заднего вида проводится таким образом:

1. Подключите АКБ.
2. Запустите двигатель.
3. Рычаг коробки передач установите на задний ход.

Если установка была произведена по всем правилам, на экране автомагнитолы в этот момент должно появиться изображение все того, что происходит сзади вашей машины.

При отсутствии картинки или её нечётком показе попробуйте произвести такие действия:

1. Откройте меню магнитолы.
2. Выберите подпункт меню «Настройки» (Settings).
3. Отыщите раздел «Камеры» (Cameras) и уже в нём — «Задняя» (Back).
4. Выберите из предложенного списка модель своей камеры.
5. Отрегулируйте фокус и другие параметры глазка так, чтобы вам было удобно пользоваться гаджетом.

Теперь, когда всё функционирует нормально, можете пробовать парковаться. Правда, чтобы это прошло успешно, нужно ещё кое-что предпринять.

Какие опции участвуют в настройке

Попробуйте откалибровать парковочную разметку. Вы должны точно представлять себе, какому реальному расстоянию соответствует каждый из цветов — красный, жёлтый, зелёный.

Не забудьте про регулировку угла наклона глазка. Желательно достигнуть широты картинки по максимуму, но проследив, чтобы расстояние при этом искажалось как можно меньше.

Разберитесь с опцией отзеркаливания, включив или отключив функцию MIR. Если изображение показывается в перевёрнутом виде, отключите кнопку FLP. Можно попробовать передвинуть окуляр камеры на 180 градусов.

При наличии микрофона зайдите в настройки громкости записи и отрегулируйте их в соответствии с вашими предпочтениями.

Чтобы камера заднего вида давала хорошую картинку в ночное время, следует во время покупки обращать внимание на разрешающую способность матрицы. Желательно, чтобы этот показатель составлял не менее 0.3 Мп.

Если вас не устраивают заводские параметры глазка, фокуса, угла обзора, тоже поработайте над ними в настройках автомагнитолы.

Особое внимание уделите качеству показываемой картинки. Она должна быть чёткой, яркой, контрастной, с достаточным уровнем цветопередачи.

@drive2.ru

Поддаются регулировке и дополнительные опции:

• инфракрасная подсветка;
• омыватель;
• механизм с защитной шторкой и т.п.

Правда, они присутствуют далеко не в каждой модели.

Диагональ матрицы должна быть заявлена не менее 4.3″. От этого параметра зависит уровень искажения картинки.

Настройки камеры заднего вида проводятся по данному алгоритму практически в любой автомагнитоле. Даже если у вас китайское устройство на Андроиде, меню не будет существенно отличаться.

Возможно применение других названий разделов. Но всё равно будет интуитивно понятно, что речь идёт о настройках КЗВ.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

5

Понравилась статья? Поделиться с друзьями:

Похожие статьи

китайской, схема, 2 DIN, подсоединить, Андроид, не видит

Содержание

1. Выбор камеры
2. Как определить место установки камеры
3. Инструкция по подключению
4. Процесс установки
5. Подключение
6. Настройка

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

• По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
• По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

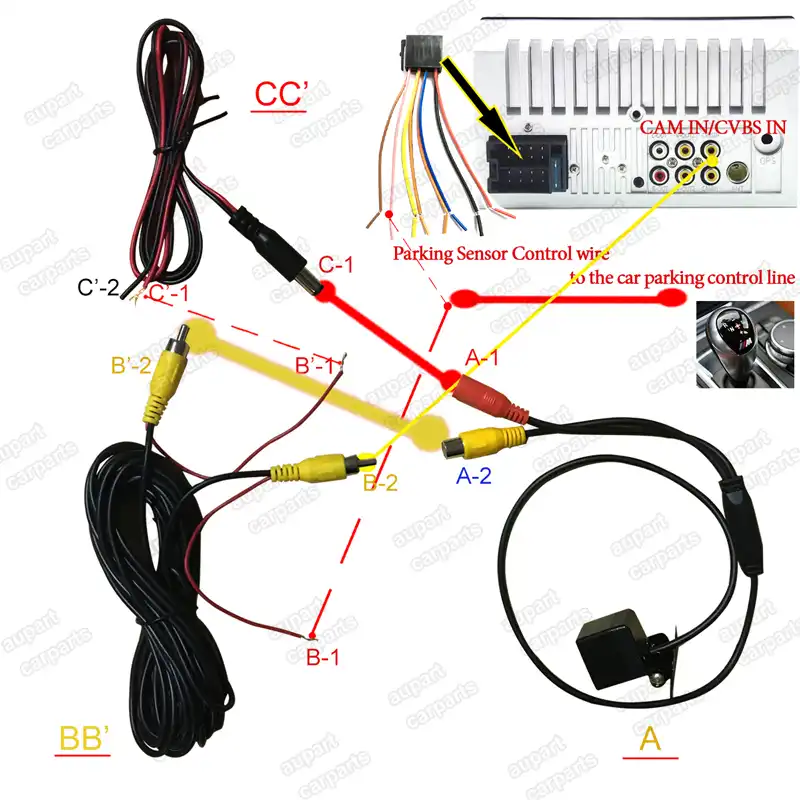

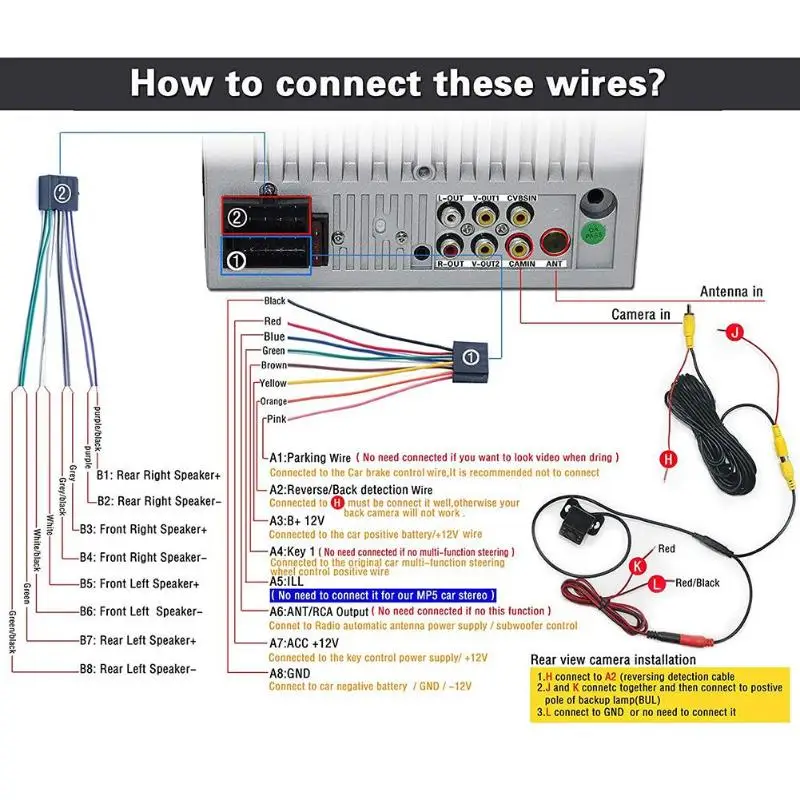

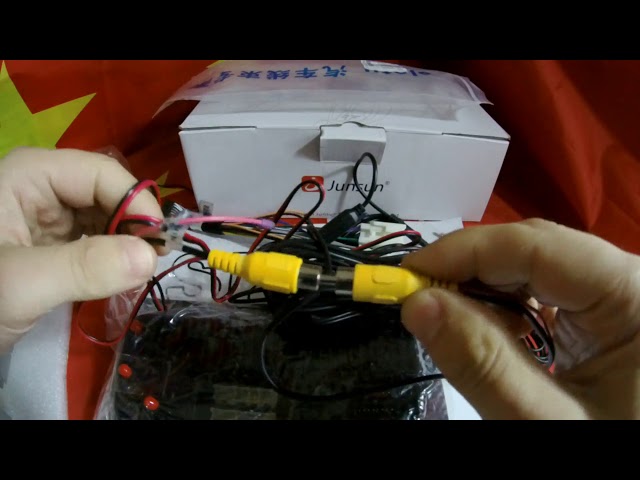

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

• желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
• в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

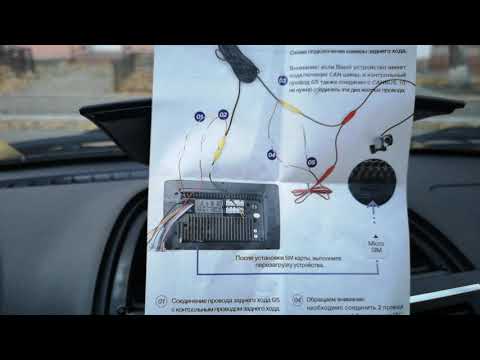

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

• Как подключить USB к магнитоле
• Как подключить телефон к магнитоле пионер через USB
• Провод reverse на магнитоле
• Магнитола не читает флешку с музыкой

Подробнее о сигнале заднего хода — Subaru BRZ или Toyota

На этой странице вы найдете ответы на следующие вопросы:

-Зачем нужно устанавливать провод включения заднего хода?
— Установлен ли на моем автомобиле провод включения заднего хода с завода?
— Я убедился, что в моем автомобиле не установлен триггерный провод. Как установить провод триггера заднего хода?

---

Провод, входящий в состав продаваемого здесь комплекта, имеет длину примерно 4 фута. Если в автомобиле установлена ​​камера заднего вида, установленная на заводе, этот провод будет установлен, как показано ниже. Провод подаст сигнал на головное устройство автомобиля, когда автомобиль движется задним ходом. Это запустит видеоэкран для отображения видео с резервной камеры на экране и активирует резервную камеру. Если провод не установлен, на камеру не будет подаваться питание при переключении автомобиля на задний ход, и камера заднего вида не будет работать.

---

Это важный вопрос. Большинство автомобилей поставляются с завода с предустановленным проводом запуска заднего хода. Используйте один из этих методов, чтобы определить, есть ли провод в вашем автомобиле. Это сэкономит вам время, необходимое для установки триггера заднего хода, а также сэкономит ваши деньги. (Комплект, в который не входит провод триггера заднего хода, дешевле на 2 доллара).

Этот способ самый простой. Большинство головных устройств отображают состояние сигнала заднего хода на одном из информационных экранов системы. Вот как мы нашли экран на нашем Subaru BRZ (на Subaru BRZ триггерный провод установлен с завода). На других автомобилях это будет иначе. Процесс тот же, но меню и параметры будут другими:

1) Включите зажигание автомобиля (Запустите двигатель. Режим ACC не всегда работает). Включите стояночный тормоз.
2) Переведите систему в режим «Аудио». (т.е. закройте все экраны навигации и перейдите к экрану выбора аудио)
3) Выберите вкладку «Информация».

4) Выберите «Проверка системы». Включите и выключите автомобиль. Наблюдайте за изменением индикации «Reverse» с «On» на «Off».

5) Включите передачу заднего хода.
6) Выйдите из экрана «Проверка системы».
7) Выключите зажигание автомобиля.

Способ 2: Проверьте заднюю часть головного устройства, чтобы убедиться, что провод установлен.

Этот метод требует отвинчивания головного устройства. Этот процесс намного проще на некоторых транспортных средствах, чем на других.

1) Убедитесь, что автомобиль выключен.
2) Осторожно снимите пластиковую крышку вокруг головного устройства и отвинтите/отвинтите болты соответствующим образом. Разъем выглядит так:

Это фото нашего Subaru BRZ.

4) Провод триггера заднего хода устанавливается на контакт 2 этого разъема. Смотрите фотографии ниже. Сравните их с разъемом на вашем автомобиле. Если в ваш разъем вставлен провод триггера заднего хода, вам не нужно будет устанавливать провод самостоятельно.

На фото слева Toyota Yaris. Обратите внимание, что провод заднего хода не устанавливается с завода на Тойоту Ярис. На картинке показано, где провод должен быть вставлен в разъем.
На фото справа наш Subaru BRZ. Обратите внимание, что контакт 2 имеет оранжевый провод с серебряными полосами, вставленный в заднюю часть разъема. Это обратный триггерный провод.

5) Подсоедините 28-контактный разъем к задней части головного устройства.
6) Верните головное устройство на место. Закрепите его на месте. Вставьте все ранее снятые пластиковые накладки.

Способ 3: проверьте наш список.

ЭТО НЕ ПОЛНЫЙ СПИСОК . Некоторые модели также могут иметь различные конфигурации в зависимости от установленных на заводе функций или года выпуска автомобиля. Если вашего автомобиля нет в этом списке или вы обнаружите, что эта информация неверна, напишите нам ([email protected]), и мы соответствующим образом обновим сайт.

Модели, в которых провод включения заднего хода НЕ установлен на заводе:
— Toyota Yaris 2012-2014 гг. (исключением может быть Yaris Hybrid)
— Toyota Tacoma 2012-2013 гг.0003 -2013-2015 Scion FRS
-2012-2013 Scion xB
-2012-2014 Scion xD
-2012-2013 Scion tC
-2012-2015 Scion iQ

Модели, предварительно установленные на Trigger от Wire the factory:
-2013-2015 Subaru BRZ
-2013-2016 Toyota Avalon
-2012-2016 Toyota Camry
-2014-2015 Toyota Tacoma
-2014-2015 Scion tC
-2014-2015 Scion xB

---

The провод, поставляемый с продаваемым здесь комплектом, имеет длину примерно 4 фута. Один конец провода подключается к 28-контактному разъему на задней панели головного устройства вашего автомобиля. Другой будет подключаться к проводу источника, который будет находиться под напряжением в обратном направлении. Ниже мы обсудим оба этих соединения.

Подключение провода заднего хода к 28-контактному разъему:

Провод включения заднего хода, поставляемый с жгутом проводов камеры заднего вида, имеет штырь на одном конце, который вставляется в 28-контактный разъем. Вставьте этот штифт следующим образом:

1) Убедитесь, что транспортное средство выключено
2) Аккуратно снимите пластиковую крышку вокруг головного устройства и отвинтите/отвинтите при необходимости
3) Выдвиньте устройство и отсоедините 28-контактный разъем сзади штатного головного устройства. Разъем выглядит так:

Это фото нашего Subaru BRZ.

4) Вставьте штифт прилагаемого провода в 28-контактный разъем автомобиля. Провод триггера реверса устанавливается на контакт 2 этого разъема. Смотрите фотографии ниже. Штифт войдет в заднюю часть разъема и встанет на место. Если вы установите этот штифт в неправильном месте, будет непросто извлечь его из разъема для повторной установки. Если вы это сделаете, обратитесь в службу поддержки по адресу [email protected].

Определите, какой тип 28-контактного разъема у вас есть:

Провода обратного триггера AutoHarnessHouse поставляются с двумя разными типами контактов (по одному с каждого конца). Вы будете использовать только один из этих контактов. Другой следует отрезать и выбросить после того, как используемый штифт будет правильно установлен. Определите тип разъема на основе этого рисунка:

Инструкции по установке контактов типа 1:

Штырь типа 1 имеет прорезь в нижней части. Выступ в верхней части выровнен по одной стороне так, чтобы он вошел в паз на задней стороне разъема, как показано на этом рисунке:

После того, как штифт вставлен, фиксатор должен встать на место со щелчком.

Инструкции по установке штифта типа 2:

Штифт типа 2 будет иметь металлический язычок, как показано на этом рисунке:

Штифт должен быть правильно ориентирован, чтобы защелкнуться. Обратите внимание на ориентацию металлического выступа в верхней части штифта относительно ориентации 28-контактного разъема:

После того, как штифт вставлен:

5) Снова подключите 28-контактный разъем к задней части головы. Ед. изм.
6) Верните головное устройство на место. Закрепите его на месте. Вставьте все ранее снятые пластиковые накладки.

Подключение сигнала заднего хода к проводу переключателя заднего хода:

Провод переключателя заднего хода подает сигнал на головное устройство, чтобы указать, что автомобиль был переключен на задний ход. В предыдущем разделе мы сделали это соединение с задней частью головного устройства автомобиля. Теперь мы должны подключить провод к соответствующему сигналу на жгуте проводов автомобиля. Предусмотренный провод имеет достаточную длину, чтобы добраться до сигнала на боковой панели водителя.

Этот процесс зависит от автомобиля. Альтернативным методом установки является подключение этого провода к проводу питания резервного освещения. Для этого требуется проложить дополнительный провод к задней части автомобиля. Если вам неудобно выполнять процедуру, описанную ниже, или если проводка вашего автомобиля отличается от показанных соединений, удлините провод и подключите его к фонарю заднего хода.

Вот как мы выполнили отвод провода кик-панели на Scion FRS:

Предупреждение. Вы несете ответственность за то, чтобы не повредить автомобиль или какие-либо его компоненты при выполнении описанных ниже действий. Описанный ниже процесс должен выполняться только тем, кому удобно выполнять такую ​​модификацию.

1) Снимите панель в днище со стороны пассажира, которая закрывает замок багажника. В этом случае есть канцелярский зажим, который вы можете увидеть на картинке ниже, и его следует сначала удалить. Затем панель можно аккуратно сдвинуть в сторону задней части автомобиля, чтобы отсоединить панель от 2 фиксаторов панели отделки, которые установлены за ней. Панель также защелкивается с панелью порога. чтобы полностью снять панель, аккуратно подденьте панель дверного порога и выдвиньте панель.

2) Найдите розовый провод, который соответствует фонарям заднего хода. Этот провод подключается к контакту 5 (5-й контакт сверху, крайняя левая сторона).

3) Включите стояночный тормоз
4) Переведите автомобиль в режим «ПУСК», но не запускайте двигатель. Переключите автомобиль на задний ход. Убедитесь, что загораются фонари заднего хода.
5) Проверьте провод с помощью мультиметра, чтобы убедиться, что он обеспечивает около 12 Вольт. Кроме того, вы можете использовать тестовую лампу на 12 В для выполнения этого шага.
6) Переключите автомобиль обратно в положение «Парковка» или «Нейтраль» и убедитесь, что на провод больше не подается напряжение 12 Вольт.

7) Заглушить машину.
8) Протяните провод переключателя заднего хода из-за головного устройства вниз к боковой панели водителя.
9) Используйте быстроразъемный соединитель, входящий в комплект, чтобы подключиться к розовому проводу. Убедитесь, что металлический язычок на быстроразъемном разъеме зажат до упора. При необходимости используйте плоскогубцы, чтобы зажать его на месте.
10) Подсоедините все панели.
