как выбрать устройство для УШМ с регулировкой оборотов? Как подключить своими руками?

Болгарка или угловая шлифовальная машина является очень полезным инструментом в хозяйстве при работах с различными поверхностями. Такой инструмент кардинально облегчает многие утомительные процессы. С его помощью можно обработать, отшлифовать или обрезать металлические, деревянные, каменные или пластиковые материалы. Большинство современных болгарок изначально оснащены функцией «плавного пуска». В чём польза данной функции?

Особенности и назначение

Для чего же нужна функция плавного пуска? Причина в том, что при включении болгарки на её двигатель резко подаётся большое напряжение. Это крайне негативно влияет на электронику инструмента, а также изнашивает проводку. Именно резкие скачки напряжения чаще всего и выводят болгарку из строя. К тому же при резком запуске довольно сложно удержать инструмент в руках, потому что его начинает трясти и вести в сторону. Все это может привести не только к поломке инструмента, но и к травмам. Именно поэтому большинство производителей снабдили свои модели функцией плавного запуска и регулировкой оборотов.

Функция регулировки оборотов полезна тем, что такой болгаркой можно выполнять различные виды работ. Скорость вращения диска подбирается в зависимости от того, что необходимо сделать УШМ – отшлифовать, отполировать или обрезать материал. Скорость вращения дисков может сказываться на качестве резки поверхности. Например, для твердых поверхностей необходима большая скорость вращения диска, а для более мягких наоборот – низкая скорость. Работы по шлифовке очень трудновыполнимы без регулятора скорости вращения круга.

Крайне важно помнить о безопасности, работая с болгаркой. Это травмоопасный прибор, поэтому халатность в обращении с ним недопустима. Необходимо работать в защитной маске, перчатках и крепко держать шлифовальную машину двумя руками, чтобы он не соскальзывал с обрабатываемой поверхности.

Устройство плавного пуска

На современных шлифовальных машинах функция плавного пуска уже установлена, но некоторые мастера самостоятельно снабжают свои болгарки устройством плавного пуска. В принципе, поставить ограничитель не так уж и сложно.

Можно приобрести уже готовые приборы для плавного пуска, а можно изготовить такой прибор самостоятельно. Ниже представлена одна из самых известных схем устройства плавного запуска инструмента.

Итак, для изготовления системы плавного пуска понадобятся:

• микросхема – КР1182ПМ1;
• R1 – 470 Ом R2 – 68;
• C1 и C2 – 1 микрофарад – 10 вольт;
• C3 – 47 микрофарад – 10 вольт.

Суть работы такого аппарата заключается в следующих характеристиках.

• Когда прибор включается, то напряжение из сети начинает поступать на микросхему (DA1).
• Затем управляющий конденсатор начинает постепенно заряжаться. После чего прибор доходит до нужного показателя напряжения. По этой причине тиристоры открываются в микросхеме с небольшим запаздыванием. Период такого запаздывания зависит от времени, которое необходимо, чтобы конденсатор полностью зарядился.
• Симистор VS1 будет открываться тоже постепенно. Это происходит потому, что он тоже находится под управлением тиристоров.

Данные процессы осуществляются периодами, которые постепенно становятся меньше. И по этой причине напряжение, которое подается на двигатель болгарки, вырастает не скачками, а постепенно. Благодаря этому болгарка включается плавно.

Емкость конденсатора C2 напрямую влияет на время, за которое двигатель полностью начинает работать. Конденсатор, который имеет ёмкость в 47 мкФ, запускает прибор примерно за 2-3 секунды. А в тот момент, когда болгарка выключается, разряд конденсатора C1 осуществляется с помощью резистора R1 на 60 кОМ. Это происходит примерно за то же время, что и включение. Затем инструмент можно запускать снова для дальнейшей работы.

Данный блок вполне можно подключать к любому устройству, который рассчитан на напряжение в 220 В. Основой данного устройства является микросхема и симистор. Главное, чтобы минимальная сила тока симистора равнялась 25 А, а максимальное его напряжение составляло бы 400 В. Такая схема собирается на печатной плате. Плата должна быть разведена как можно компактней.

Советы по выбору

Как правильно выбрать УШМ? Для этого стоит воспользоваться несколькими основными критериями.

Для выбора подходящего инструмента стоит определиться с конкретным видом работ, которые предстоит выполнять данным инструментом. Болгарки могут быть разных видов: сетевые, с аккумуляторами, бензиновые и пневматические.

Сетевые модели, пожалуй, распространены более всего. Такие болгарки работают от домашней сети, то есть – от простой розетки. Такие модели инструмента обладают высокой мощностью, компактностью и высокой скоростью вращения режущих дисков.

Но ограничение в работе с такой болгаркой связано с зависимостью от электросети. Например, при работе на улице не всегда поблизости есть розетка и приходится пользоваться различными удлинителями.

Аккумуляторные приборы лишены данного минуса. Они имеют специальное крепление для блоков питания, которые заряжаются от электросети. После зарядки работать таким инструментом можно без всяких проводов. Обычно такие болгарки имеют компактные размеры и небольшие диаметры режущих дисков. Как правило, стоят такие модели дороже стандартных инструментов. Также период их работы ограничен емкостью блока питания.

Бензиновые модели болгарок встречаются нечасто. Такие приборы отличаются крупными габаритами, ведь им необходим бак для топлива, а также двигатель внутреннего сгорания. Среди плюсов стоит выделить высокую мощность данных моделей, широкий спектр выбора дисков и автономность. К отрицательным аспектам относится их вес и объемность, высокий уровень шума и, конечно, дополнительные затраты на топливо для работы прибора.

Пневматические модели УШМ часто используются в производственных целях и очень редко для бытовых работ. Это необычные болгарки, которые работают от потока сжатого воздуха, нуждаются в специальном компрессоре. У таких моделей полностью исключена проблема перегревания, а период работы может быть ограничен только лишь человеческим фактором. Также такие модели являются самыми легкими и бесшумными.

Для несложных работ по обработке и шлифовке поверхностей подойдут легкие модели шлифовальных машин с небольшим диаметром режущего круга. Для работ по резке прочных материалов стоит подбирать более мощное и, соответственно, громоздкое оборудование с большим диаметром дисков. Диаметры дисков могут быть от 125 (минимальный размер) до 230 (максимальный размер) мм – то есть диапазон размеров довольно широкий. Универсальным диаметром режущего диска является 180 мм. Таким кругом можно и обрабатывать поверхности, и резать материал.

При выборе диска стоит провести внимательный визуальный осмотр. Даже небольшие повреждения и сколы могут привести к крайне печальным последствиям. К слову, почти 90% несчастных случаев при работе с болгаркой происходит по вине дефекта на режущих дисках.

Также важным критерием выбора является удобство работы. Болгарка должна быть снабжена удобными ручками, не должна выскальзывать из ладони и иметь большой вес. Многие болгарки имеют электронное реле для защиты от скачков напряжения и перегрузок. Это полезная функция, поэтому стоит выбирать инструмент с таким предохранителем.

Рекомендуется выбирать модели с функцией плавного запуска. Это поможет инструменту прослужить гораздо большее время, да и пользоваться болгаркой с такой функцией гораздо удобнее и безопаснее.

Как подключить?

Если необходимо подключить функцию плавного пуска к болгарке своими руками, то сделать это нужно через переходник. Входные контакты проводника необходимо подключить к блоку выпрямителя. Важную роль при этом играет правильное определение нулевой фазы. Контакты устройства закрепляются с помощью паяльной лампы. Для того чтобы проверить работоспособность устройства необходимо использовать специальный тестер.

Помимо прочего, регулятор оборотов шлифмашины реально разместить сразу в розетке. От неё и будет работать инструмент. Для подключения необходима распределительная коробка, розетка и обычный сетевой кабель. В распределительной коробке необходимо сделать отверстие (можно просверлить), чтобы вставить в него регулятор переменного тока. Плата помещается внутрь коробки, а розетка крепится на ней. Данный регулятор применим не только для шлифовальной машины, но и для любого прибора, который будет подключаться к данной розетке.

Важно помнить, что эти работы связаны с высоким напряжением. Поэтому крайне важно соблюдать технику безопасности во избежание несчастных случаев.

Итак, выше было рассмотрено, для каких именно целей в болгарках имеется функция плавного пуска и регулятор оборотов режущего круга. Обычно в современные инструменты данные функции уже встроены, но при их отсутствии при большом желании можно установить их и подключить самостоятельно.

О том, как сделать плавный пуск для болгарки, смотрите в видео ниже.

Как сделать плавный пуск и регулятор оборотов для болгарки

Все бюджетные варианты УШМ имеют несколько недостатков. Во-первых, не имеется системы плавного пуска. Это очень важная опция. Наверняка все из вас включали этот мощный электроинструмент в сеть, и при запуске наблюдали, как падает накал лампочки, которая также подключена к этой сети.

Такое явление происходит по той причине, что мощные электродвигатели в момент запуска потребляют огромные токи, из-за которых проседает напряжение сети. Это может вывести из строя сам инструмент, особенно китайского производства с ненадежными обмотками, которые могут в один прекрасный день сгореть во время пуска.

То есть система мягкого старта защитит и сеть, и инструмент. К тому же в момент запуска инструмента происходит мощная отдача или толчок, а в случае внедрения системы мягкого старта такого, разумеется, не будет.

Во-вторых, отсутствует регулятор оборотов, который позволит долго работать инструментом, не нагружая его.

Схема, представленная ниже, от промышленного образца:

Она внедряется производителем в дорогие приборы.



К схеме можно подключать не только «болгарку», но и, в принципе, любые приборы – дрель, фрезерные и токарные станки. Но с учетом того, что в инструменте должен стоять именно коллекторный двигатель.

С асинхронными двигателями такое не пройдет. Там необходим частотный преобразователь.

Итак, необходимо сделать печатную плату и приступить к сборке.



Скачать плату можно по следующей ссылке, что внизу статьи.

В качестве регулирующего элемента задействован сдвоенный операционный усилитель LM358, который с помощью транзистора VT1 управляет силовым симистором.

Итак, силовым звеном в этой схеме является мощный симистор типа BTA20-600.

Такого симистора не оказалось в магазине и пришлось купить BTA28. Он чуть мощнее того, что по схеме. В общем, для двигателей с мощностью до 1 кВт можно использовать любой симистор с напряжением не ниже 600 В и током от 10-12 А. Но лучше иметь некоторый запас и взять симисторы на 20 А, все равно они стоят копейки.

Во время работы симистор будет греться, поэтому на него необходимо установить теплоотвод.

Чтобы не было вопросов по поводу того, что двигатель при пуске может потреблять токи, которые значительно превышают максимальный ток симистора, и последний может попросту сгореть, помните, что схема имеет мягкий старт, и пусковые токи можно не принимать во внимание.

Наверняка всем знакомо явление самоиндукции. Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка.

То же самое и в этой схеме. Когда резко прекращается подача питания на двигатель, ток самоиндукции с него может спалить симистор. А снабберная цепь гасит самоиндукцию.

Резистор в этой цепи имеет сопротивление от 47 до 68 Ом, а мощность от 1 до 2 Вт. Конденсатор пленочный на 400 В. В данном варианте самоиндукция как побочный эффект.

Резистор R2 обеспечивает токогашение для низковольтной цепи управления.

Сама схема в какой-то мере является и нагрузкой, и стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя в сети есть такие же схемы с дополнительным стабилитроном, использовать его бессмысленно, поскольку напряжение на выводах питания операционного усилителя в пределах нормы.

Возможные варианты замен для маломощных транзисторов можно увидеть на следующей картинке:

Печатная плата, которая упоминалась ранее, представляет собой только плату для устройства плавного пуска, и в ней нет компонентов для регулировки оборотов. Это сделано специально, поскольку в любом случае регулятор нужно выводить с помощью проводов.



Настройка регулятора выполняется с помощью многооборотного подстроечного резистора на 100 кОм.

А основная регулировка уже с помощью резистора R5. Стоит сказать, что схема такого рода не позволит осуществлять регулировку от нуля, только от 30 до 100%.

Если нужен более мощный регулятор, то его можно собрать по следующей схеме:

Эта схема позволяет регулировать мощность практически от нуля, но для «болгарки» это не имеет смысла.

Вначале схема обязательно проверяется на работоспособность путем подключения в качестве нагрузки лампочки на 40-60 Вт 220 В.



Если все в порядке, то после отключения от сети сразу же нужно проверить симистор на ощупь – он должен быть холодным.

Далее, плата подключается к «болгарке» и производится запуск.

Если все работает нормально – «болгарка» запускается плавно, и регулируются обороты, — то пора приступать к тестам под нагрузкой.

Прикрепленные файлы: СКАЧАТЬ

Автор: Аркадий Минаев, Пятигорск.

---



плавный пуск болгарок и двигателей — Электропривод

2 часа назад, квершлаг сказал:

Это вы Виталий все знаете. Я знаю только то что в руках держал.

Я многое не знаю. Но знаю немало.

Даже больше скажу, подключал коробочку плавного пуска трёхпроводную, но как всегда через защитную лампу накаливания (и в гараже, и дома, есть соответствующая розетка). Так там рисунок не соответствовал внутренностям, и получается, что в течении секунды после включения симистор тупо плавно закорачивает розетку

С двухпроводным всё понятно, если только не даун, и параллельно её не прикрутишь

1 час назад, квершлаг сказал:

Да на 125 если диск можно и без плавного пуска.

Любой инструмент, с коллектором, дольше проживёт (и оператор тоже), если есть плавный разгон. Если Вам нравится резкий, я не возражаю, это Ваш выбор.



схема. Устройство плавного пуска болгарки, подключение

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Для чего болгарке низкие обороты?

Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.

Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее. А дополнительный сервисный «фарш» лучше вынести за пределы силового агрегата. При таком раскладе ремонт техники значительно упрощается. Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.

Регулятор оборотов и плавный пуск — для чего нужны

В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

• регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
• плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

Как показали исследования свойств материалов, наиболее интенсивная выработка трущихся узлов происходит во время резкого перехода из состояния покоя в режим быстрого движения. К примеру, один запуск двигателя внутреннего сгорания в автомобиле приравнивается по износу поршневой группы к 700 км пробега.

При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.

Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.

При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.

Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.

Регулировка оборотов позволяет обрабатывать болгаркой мягкие материалы, выполнять тонкую шлифовку и полировку — на большой скорости дерево или краска просто сгорят.

Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

Как собрать схему регулятора своими руками

Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

Принципиальная электрическая схема

Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.

Принципиальная схема регулятора оборотов

• R1 — резистор, сопротивлением 4,7 кОм;
• VR1 — подстроечный резистор, 500 кОм;
• C1 — конденсатор 0,1 мкФ х 400 В;
• DIAC — симистор (симметричный тиристор) DB3;
• TRIAC — симистор BT-136/138.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.

Порядок сборки

Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:

Плавный пуск болгарки. — Электропривод

А компенсатора мощности в ней нет?

А что это такое?

В разрыв провода включаются простые семисторные регуляторы оборотов

Которые очень некорректно выполняют свою функцию.

А вот платка плавного пуска, это другое дело. После разгона на ней несколько вольт падает, и она практически никак не ухудшает мощность, хотя у неё всего 2 провода.

А вот блокам плавного пуска треба оба сетевых провода

Не обязательно.

Короче, изначально родная коробочка вела себя так- хозяин включает клавишу, мотор начинает вращаться, но с небольшой скоростью, и при этом гудит т искрит щётками. Я у себя в гараже включил от проверочной розетки (это которая через лампу 500вт), лампа моя начинает ярко моргать примерно как от 40-50 гц, через диод, и мотор странно вращается. Убрал родную чёрную коробочку, удивился, что один провод к щётке подключён, включил напрямую, и так же к проверочной розетке. Разгон и работа ровная, почти безискровая. Значит мотор исправен, а коробочка мозг выносит. Купили новую универсальную коробочку плавного пуска. Ещё не ставил, Всё ищу информацию, о хитром включении родной коробочки.

Регулятор оборотов для болгарки своими руками.

У вас есть болгарка, но нет регулятора оборотов? Вы можете изготовить его своими руками.

Регулятор оборотов и плавный пуск для болгарки

И то и другое необходимо для надёжной и удобной работы электроинструмента.

Что такое регулятор оборотов и для чего он нужен

Это устройство предназначено для управления мощностью электродвигателя. С его помощью можно регулировать скорость вращения вала. Цифры на регулировочном колесе означают изменение частоты вращения диска.

Регулятор оборотов болгарки

Регулятор устанавливается не на все болгарки.

Болгарки с регулятором оборотов: примеры на фото

Отсутствие регулятора сильно ограничивает применение шлифовальной машины. Скорость вращения диска влияет на качество работы болгарки и зависит от толщины и твёрдости обрабатываемого материала.

Если скорость не регулируется, то обороты постоянно держатся на максимуме. Такой режим подходит только для твёрдых и толстых материалов, таких как уголок, труба или профиль. Причины, по которым наличие регулятора необходимо:

1. Для тонкого металла или мягкого дерева нужна более низкая скорость вращения. Иначе кромка металла оплавится, рабочая поверхность диска замылится, а дерево почернеет от высокой температуры.
2. Для резки минералов необходимо регулировать обороты. От большинства из них на высокой скорости откалываются мелкие кусочки и место реза становится неровным.
3. Для полировки автомобилей не нужна самая высокая скорость, иначе лакокрасочное покрытие испортится.
4. Чтобы поменять диск с меньшего диаметра на больший, надо уменьшить обороты. Практически невозможно удержать руками болгарку с большим диском, вращающимся на огромной скорости.
5. Алмазные диски нельзя перегревать, чтобы не испортить поверхность. Для этого снижаются обороты.

Зачем нужен плавный пуск

Наличие такого пуска — это очень важный момент. При запуске мощного электроинструмента, подключенного к сети, происходит бросок пускового тока, который во много раз превышает номинальный ток двигателя, напряжение в сети проседает. Хотя этот бросок кратковременный, он вызывает повышенный износ щёток, коллектора двигателя и всех элементов инструмента, по которым он протекает. Это может стать причиной выхода из строя самого инструмента, особенно китайского, с ненадёжными обмотками, которые могут в самый неподходящий момент сгореть во время включения. А также идёт большой механический рывок при запуске, что ведёт к быстрому износу редуктора. Такой пуск продлевает жизнь электроинструмента и увеличивает уровень комфорта при работе.

Электронный блок в УШМ

Электронный блок позволяет объединить регулятор оборотов и плавный пуск в одно целое. Электронная схема реализована по принципу импульсно — фазового управления с постепенным увеличением фазы открытия симистора. Таким блоком могут снабжаться болгарки разной мощности и ценовой категории.

Разновидности устройств с электронным блоком: примеры в таблице

Углошлифовальные машины с электронным блоком: популярные на фото

Регулятор оборотов своими руками

Регулятор оборотов устанавливается не во все модели болгарок. Можно сделать блок для регулирования оборотов своими руками или приобрести готовый.

Заводские регуляторы оборотов болгарок: фотопримеры

Такие регуляторы имеют несложную электронную схему. Поэтому создать аналог своими руками не составит особого труда. Рассмотрим, из чего собирается регулятор оборотов для болгарок до 3 кВт.

Изготовление печатной платы

Простейшая схема предствалена ниже.

Простейшая схема регулятора оборотов

Так как схема очень простая, нет смысла из-за неё одной устанавливать компьютерную программу для обработки электросхем. Тем более что для печати нужна специальная бумага. И не у всех есть лазерный принтер. Поэтому пойдём самым простым путём изготовления печатной платы.

Возьмите кусок текстолита. Отрежьте необходимый для микросхемы размер. Поверхность зашкурьте и обезжирьте. Возьмите маркер для лазерных дисков и нарисуйте схему на текстолите. Чтобы не ошибиться, сначала рисуйте карандашом. Далее, приступаем к травлению. Можно купить хлорное железо, но после него плохо отмывается раковина. Если случайно капните на одежду, останутся пятна, которые невозможно до конца вывести. Поэтому будем использовать безопасный и дешёвый метод. Подготовьте пластиковую ёмкость для раствора. Влейте перекись водорода 100 мл. Добавьте пол столовой ложки соли и пакетик лимонной кислоты до 50 г. Раствор делается без воды. С пропорциями можно экспериментировать. И всегда делайте свежий раствор. Медь должна вся стравиться. На это уходит около часа. Промойте плату под струёй колодной воды. Просверлите отверстия.

Можно сделать ещё проще. Нарисовать схему на бумаге. Приклеить её скотчем к вырезанному текстолиту и просверлить отверстия. И только после этого рисовать схему маркером на плате и травить её.

Протрите плату спирто — канифольным флюсом или обычным раствором канифоли в изопропиловом спирте. Возьмите немного припоя и залудите дорожки.

Монтаж электронных компонентов (с фото)

Подготовьте всё, что пригодится для монтажа платы:

1. Катушка с припоем.

   Катушка с припоем

2. Штырьки в плату.

   Штырьки в плату

3. Симистор bta16.

   Симистор bta16

4. Конденсатор на 100 нФ.

   Конденсатор на 100 нФ

5. Постоянный резистор на 2 кОм.

   Постоянный резистор на 2 кОм

6. Динистор db3.

   Динистор db3

7. Переменный резистор с линейной зависимостью на 500 кОм.

   Переменный резистор на 500 кОм

Откусите четыре штырька и впаяйте их в плату. Потом установите динистор и все остальные детали, кроме переменного резистора. Симистор припаивайте последним. Возьмите иглу и щёточку. Почистьте промежутки между дорожками, чтобы убрать возможное замыкание. Симистор свободным концом с отверстием крепится на алюминиевый радиатор для охлаждения. Мелкой наждачной бумагой зачистьте область крепления элемента. Возьмите теплопроводящую пасту марки КПТ-8 и нанесите небольшое количество пасты на радиатор. Закрепите симистор винтом и гайкой. Так как все детали нашей конструкции находятся под напряжением сети, для регулировки будем применять ручку из изолирующего материала. Оденьте её на переменный резистор. Кусочком провода соедините крайний и средний выводы резистора. Теперь к крайним выводам припаяйте два провода. Противоположные концы проводов припаяйте к соответствующим выводам на плате.

Можно весь монтаж сделать навесным. Для этого припаиваем детали микросхемы друг к другу непосредственно с использованием лапок самих элементов и проводов. Здесь тоже нужен радиатор для симистора. Его можно сделать из небольшого куска алюминия. Такой регулятор займёт очень мало места и его можно будет разместить в корпусе болгарки.

Если захотите установить светодиодный индикатор в регулятор оборотов, то используйте другую схему.

Схема регулятора со светодиодным индикатором.

Схема регулятора со светодиодным индикатором

Здесь добавлены диоды:

• VD 1 — диод 1N4148;
• VD 2 — светодиод (индикация работы).

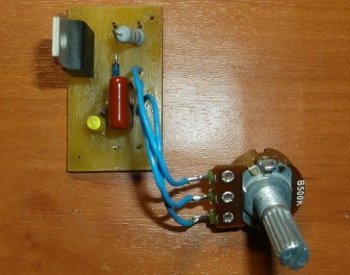

Регулятор со светодиодом в собранном виде.

Регулятор со светодиодом в собранном виде

Этот блок рассчитан для маломощных болгарок, поэтому симистор не установлен на радиатор. Но если вы будете использовать его в мощном инструменте, то не забудьте про алюминиевую плату для теплоотдачи и симистор bta16.

Изготовление регулятора мощности: видео

Испытание электронного блока

Перед подключением блока к инструменту испытаем его. Возьмите накладную розетку. Вмонтируйте в неё два провода. Один из них подключите к плате, а второй к сетевому кабелю. У кабеля остался ещё один провод. Его подключите к сетевой плате. Получается, что регулятор включён последовательно в цепь питания нагрузки. Подключите к цепи лампу и проверьте работу прибора.

Тестирование регулятора мощности тестером и лампой (видео)

Подключение регулятора к болгарке

Регулятор оборотов подключается к инструменту последовательно.

Схема подключения указана ниже.

Схема подключения к болгарке

Если в рукоятке болгарки есть свободное место, то туда можно поместить наш блок. Схема, собранная навесным монтажом, приклеивается эпоксидной смолой, которая служит изолятором и защитой от тряски. Переменный резистор с пластмассовой ручкой выведите наружу, чтобы регулировать обороты.

Установка регулятора внутрь корпуса углошлифовальной машины: видео

https://youtube.com/watch?v=e0IiBMDGWqY

Электронный блок, собранный отдельно от болгарки, помещается корпус из изоляционного материала, так как все элементы находятся под напряжением сети. К корпусу прикручивается переносная розетка с сетевым кабелем. Наружу выводится ручка переменного резистора.

Регулятор оборотов в коробке

Регулятор включается в сеть, а инструмент в переносную розетку.

Регулятор оборотов для болгарки в отдельном корпусе: видео

Использование

Существует ряд рекомендаций для правильного использования болгарки с электронным блоком. При запуске инструмента дайте ему разогнаться до установленных оборотов, не спешите резать что-либо. После выключения повторно запускайте его через несколько секунд, чтобы успели разрядиться конденсаторы в схеме, тогда повторный пуск будет плавным. Регулировать скорость можно во время работы болгарки, медленно поворачивая ручку переменного резистора.

Болгарка без регулятора оборотов хороша тем, что без серьёзных затрат вы можете сами сделать универсальный регулятор оборотов для любого электроинструмента. Электронный блок, вмонтированный в отдельную коробку, а не в корпус шлифовальной машины, можно использовать для дрели, бормашины, циркулярной пилы. Для любого инструмента с коллекторным двигателем. Конечно, удобнее, когда ручка регулятора находится на инструменте, и не нужно никуда отходить и наклоняться, чтобы её повернуть. Но тут уже вам решать. Это дело вкуса.

схема. Устройство плавного пуска болгарки, подключение

Многие электроинструменты выходят из строя из-за износа мотора. У современных моделей болгарок имеется устройство плавного пуска. За счет него они способы долго проработать. Принцип работы элемента строится на изменении рабочей частоты. Для того чтобы более подробно узнать об устройстве пуска, стоит рассмотреть схему стандартной модели.

Устройство плавного пуска

Стандартная схема плавного пуска болгарки состоит из симистора, блока выпрямления и набора конденсаторов. Для увеличения рабочей частоты используются резисторы, которые пропускают ток в одном направлении. Защита пускателя осуществляется благодаря компактному фильтру. Номинальное напряжение у моделей поддерживается невысокое. Однако в данном случае многое зависит от предельной мощности мотора, который установлен в болгарке.

Как подключать модель?

Подключение плавного пуска болгарки осуществляется через переходник. Входные его контакты соединяются с блоком выпрямителя. При этом важно определить нулевую фазу в устройстве. Для закрепления контактов потребуется паяльная лампа. Проверить работоспособность пускателя можно через тестер. В первую очередь определяется отрицательное сопротивление. При установке пускателя важно помнить о пороговом напряжении, которое выдерживает устройство.

Схема устройства для болгарки с симистором на 10 А

Схема плавного пуска болгарки, своими руками изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, как правило, не превышает 55 %. Многие модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами и могут поддерживать номинальную частоту.

Модель для болгарок с симистором на 15 А

Плавный пуск для болгарки с симисторами на 15 А является универсальным и часто встречается у моделей невысокой мощности. Отличие устройств заключается в низкой проводимости. Схема (устройство) плавного пуска болгарки предполагает применение трансиверов контактного типа, которые работают при частоте 40 Гц. У многих моделей используются компараторы. Данные элементы устанавливаются с фильтрами. Номинальное напряжение у пускателей стартует от 200 В.

Пускатели для болгарок с симистором на 20 А

Устройства с симисторами на 20 А подходят для профессиональных болгарок. У многих моделей применяются контакторные резисторы. В первую очередь они способны работать при высокой частоте. Максимальная температура пускателей равняется 55 градусам. У большинства моделей хорошо защищен корпус. Стандартная схема устройства предполагает применение трех контакторов емкостью от 30 пФ. Эксперты говорят о том, что устройства выделяются своей проводимостью.

Минимальная частота у пускателей составляет 35 Гц. Работать они способны в сети постоянного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт хорошо подходят такие устройства. Фильтры довольно часто устанавливаются с триодами. Показатель чувствительности у них равняется не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты. Если рассматривать импортные модели, то у них имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна стабильно поддерживать большие обороты.

Модели на болгарку 600 Вт

Для болгарок на 600 Вт применяются пускатели с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что есть много устройств с обкладками. Они выделяются защищенностью и не боятся повышенной температуры. Минимальная частота для болгарок на 600 Вт равняется 30 Гц. При этом сопротивление зависит от установленного триода. Если он применяется линейного типа, то вышеуказанный параметр не превышает 50 Ом.

Если говорить про дуплексные триоды, то сопротивление при высоких оборотах может доходить до 80 Ом. Очень редко у моделей встречаются стабилизаторы, которые работают от компараторов. Чаще всего они крепятся сразу на модули. Некоторые модификации делаются с проводными транзисторами. У них минимальная частота стартует от 5 Гц. Они боятся перегрузок, но способны поддерживать большие обороты при напряжении 220 В.

Устройства для болгарок на 800 Вт

Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы довольно часто применяются на 15 А. Если говорить про схему моделей, то стоит отметить, что у них используются расширительные транзисторы, у которых пропускная способность тока стартует от 45 мк. Конденсаторы используются с фильтрами и без них, а емкость у элементов равняется не более 3 пФ. Также стоит отметить, что пускатели отличаются по чувствительности.

Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. При этом проводимость тока может быть низкой. Также существуют устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать большие обороты болгарки, а проводимость тока у них составляет около 4 мк. Если говорить про другие параметры, то номинальное напряжение стартует от 230 В. Минимальная частота у моделей с широкополосными симисторами составляет 55 Гц.

Пускатели для болгарок 1000 Вт

Пускатели для данных болгарок производятся на симисторах с перегрузкой 20 А. Стандартная схема устройства включает в себя триод, обкладку стабилизатора и три транзистора. Блок выпрямителя чаще всего устанавливается на проводной основе. Конденсаторы могут использоваться как с фильтром, так и без него. Минимальная частота обычной модели равняется 30 ГЦ. При сопротивлении 40 Ом пускатели способны поддерживать большие перегрузки. Однако могут возникнуть проблемы при низких оборотах болгарки.

Как сделать пускатель с симистора ТС-122-25?

Сделать с симистором ТС-122-25 плавный пуск для болгарки своими руками довольно просто. В первую очередь рекомендуется заготовить контакторный резистор. Конденсаторы потребуются однополюсного типа. Всего в пускатель устанавливаются три элемента. Емкость одного конденсатора не должна превышать 5 пФ. Для повышения рабочей частоты припаивается контактор на обкладке. Некоторые эксперты говорят о том, что повысить проводимость можно благодаря фильтрам.

Блок выпрямителя используется с проводимостью от 50 мк. Он способен выдерживать большие перегрузки и сможет обеспечивать высокие обороты. Далее, чтобы собрать плавный пуск на болгарку своими руками, устанавливается тиристор. В конце работы модель подключается через переходник.

Сборка модели с симисторами серии VS1

Собрать на симисторе VS1 плавный пуск для болгарки своими руками можно при помощи нескольких блоков выпрямителя. Конденсаторы для устройства подходят линейного типа с емкостью от 40 пФ. Начинать сборку модификации стоит с пайки резисторов. Конденсаторы устанавливаются в последовательном порядке между изоляторами. Номинальное напряжение у качественного пускателя равняется 200 В.

Далее, чтобы сделать плавный пуск для болгарки своими руками, берется заготовленный симистор и припаивается в начале цепи. Минимальная рабочая частота у него должна составлять 30 Гц. При этом тестер обязан показывать значение 50 Ом. Если возникают проблемы с перегревом конденсаторов, то нужно использовать дипольные фильтры.

Модель для болгарок с регулятором КР1182ПМ1

Чтобы собрать с регулятором КР1182ПМ1 плавный пуск для болгарки своими руками, берется контактный тиристор и блок выпрямителя. Триод целесообразнее применять на два фильтра. Также стоит отметить, что для сборки пускателя потребуется три конденсатора с емкостью не менее 40 пФ.

Показатель чувствительности у элементов обязан составлять 300 мВ. Эксперты говорят о том, что симистор можно устанавливать за обкладкой. Также надо помнить, что пороговое напряжение не должно опускаться ниже 200 В. В противном случае модель не сможет работать при пониженных оборотах болгарки.
