Установка своими руками планшета на Андройде в автомобиль вместо магнитолы в машине

Планшет в авто своими руками — логичный выбор для автомобильного ПК. Помимо того, что предлагают обычные автомобильные стереосистемы, устройство на Android может предоставить дополнительные функции. Хотя многие автомобильные стереосистемы имеют встроенную систему навигации, устройство Android предлагает более интеллектуальный GPS. В нём есть все ваши адреса контактов Google, календарь с событиями и их местоположением, Chrome на телефоне может автоматически отправлять указания с компьютера на автомобиль. Устройство может хранить музыку, использовать интернет-радио или воспроизводить музыку с помощью облачного проигрывателя, такого как облако Amazon. Эти функции недоступны даже на самых дорогих автомобилях класса люкс.

Я рекомендую выбрать планшет, который уже имеет автомобильную док-станцию. Эту док-станцию можно легко модифицировать для установки там, где обычно используется CD-проигрыватель типа 2-DIN. Кроме того, благодаря автомобильной док-станции устройство легко снимается, поэтому вы можете предотвратить кражу и использовать планшет не только в автомобиле. Как поставить планшет в машину смотрите далее.

Инструменты:

Стрипперы для проводов
Паяльник (рекомендуется)
Отвертки
Дрель
Дремель с режущими лезвиями

Оборудование:

Планшет с автомобильной док-станцией (я выбрал Samsung Galaxy Tab 7+)
Лист пластика Lexan толщиной 5 мм(приблизительно 25×15см или 10″x6″)
Краска
Кольцевая пила на 3 см
Сверло на 1 см
Усилитель мощности
Автомобильный аудио адаптер
Коннекторы типа Spade Plug
Провод – толстый для усилителя мощности
Провод — средний для колонок
Люверсы
Электроизоляционная лента
Клейкая лента

Шаг 1: Аудио

При установке планшета в автомобиль вместо магнитолы требуется внешний усилитель для воспроизведения звука через динамики. Я выбал 4-канальный усилитель. Четыре канала, потому что в моей машине четыре динамика. Я установил усилитель под сиденьем пассажира, но усилитель можно было установить практически где угодно. Я выбрал самый дешевый усилитель, который смог найти. Я не слушаю много музыки, в основном аудиокниги и подкасты, поэтому меня не слишком волновало качество звука. Я слушал музыку с этим усилителем, и по моему мнению качество звука у него вполне хорошее.

Шаг 2: Подсоединяем усилитель

Усилитель будет питаться напрямую от аккумулятора. Это подразумевает прокладку толстых проводов от автомобильного аккумулятора до усилителя. Прочтите руководство по эксплуатации усилителя, чтобы определить необходимую толщину провода для его питания. В сети есть комплекты, в которых уже идут готовые провода, также вы можете сэкономить немного денег и пойти в местный магазин бытовой техники и попросить сотрудников отрезать вам несколько метров провода.

Шаг 3: Расположение усилителя

Усилитель не будет находиться в багажнике автомобиля, но он всё еще находится далеко от аккумулятора. Чтобы снизить длину кабеля, я решил установить усилитель под сиденьем пассажира. Сиденье пришлось снять, но на самом деле это довольно просто. Нужно отсоединить всего четыре болта, удерживающих сиденье вместе с проводами детектора нагрузки для подушек безопасности.

Шаг 4: Аксессуары и приспособления усилителя

Вам понадобится щипцы для обжима лопастных штекеров на конце каждого провода. У меня есть несколько штекеров с термоусадкой, которые, на мой взгляд, очень хорошие и смотрятся очень профессионально.

Шаг 5: Безопасность питания усилителя

Также в кабель питания усилителя необходимо вставить предохранитель. В специализированных магазинах продаются небольшие водонепроницаемые предохранители, которые можно использовать в нашем случае. Очень важно: не забудьте вставить предохранитель в кабель питания усилителя как можно ближе к батарее. Без этого предохранителя короткое замыкание может поджечь ваш автомобиль. Да, на самом деле может.

Шаг 6: Протаскиваем провода через отверстия в металле

Кроме всего прочего, чтобы получить от батареи к усилителю питание, вам, вероятно, придется просверлить в корпусе автомобиля отверстие. Возможно, вам удастся протолкнуть провод через уже существующее отверстие, но просверлить отверстие в корпусе довольно просто. Там где будет находиться отверстие, вставьте резиновую втулку. Это предотвратит износ провода от трения о металл. У меня есть небольшое отверстие в пространстве для ног пассажиров. Кабель питания для усилителя проходит через отверстие, непосредственно под ковром, через отверстие в ковре под сиденьем и идёт к усилителю.

Шаг 7: Звук усилителя — Адаптер автомобильных проводов

Для подключения усилителя к динамикам я рекомендую купить адаптер для подключения стереосистемы стороннего производителя к штатной системе. Это позволит вам не резать те провода, которые уже есть в машине. Эти адаптеры имеют маркировку и имеют короткие зачищенные провода на каждом конце. Просто купите тот, который предназначен для автомобиля, и подключите его к разъему, который изначально находился в задней части вашей стандартной стереосистемы.

Шаг 8: Соединение усилителя и адаптера автомобиля

Вам нужно будет проложить по 2 кабеля на канал и сигнальный кабель от усилителя к автомобильному адаптеру. Соединение может быть либо стыковым, с обжимными коннекторами, но лучше спаять все и изолировать термоусадкой. Для маркировки проводов я рекомендую кусок скотча, обернутый вокруг листа бумаги. Другим вариантом маркировки является чистая термоусадка, которая смотрится очень неплохо.

Для подключения источника звука, в данном случае планшета на Андроид, нужен переходник с стерео мини джека на rca (красный и белый). Если вы планируете заряжать устройство во время его использования, в аудиоканал необходимо будет добавить изолятор контура заземления. При включении устройства и использовании его в качестве источника звука без этого изолятора вы услышите много шума.

Шаг 9: Зарядка планшета – добавляем цепь

Использование GPS в планшете довольно быстро разряжает батарею. Так что приятно, когда батарея планшета заряжается, когда вы едете по дороге. Вероятно, лучший способ сделать это — создать отдельную цепь для зарядки в вашем автомобиле.

Если вы посмотрите в блок предохранителей под капотом, там увидите некоторые вспомогательные держатели предохранителей, которые пусты. Маркировка блока предохранителей, как правило, находится внизу крышки блока предохранителей, которая ссылается на руководство вашего автомобиля. Чтобы добавить свою собственную схему, вы можете купить дополнительный предохранитель.

Это устройство с предохранителем и коротким проводом питания. К этому проводу питания нужно будет добавить розетку на 12 В постоянного тока (например гнездо прикуривателя). Их можно найти в магазинах автозапчастей или в Интернете. Красный провод питает эту розетку, а черный должен быть заземлен. В отсеке, где раньше находился CD-плеер, я нашел достаточно места для установки розетки.

Шаг 10: Заряжаем планшет

Некоторые из вспомогательных предохранителей потребляют ток, если автомобиль и включен, и выключен, а другие — только при включенном автомобиле. Самый быстрый способ определить, какой из них нам нужен — просто подключить дополнительный плавкий предохранитель к различным гнёздам предохранителей с подключенным устройством.

Важно — под подключением я подразумеваю подключение с розеткой и немодифицированным автомобильным адаптером питания для планшета. Включите и выключите машину и посмотрите, что произойдёт. Я выбрал предохранитель, который не подавал ток, когда машина выключена, чтобы случайно не разрядить аккумулятор.

Шаг 11: Вынимаем старый СД-проигрыватель

Сначала я должен был снять часть моей приборной панели, которая содержала стандартный CD-плеер. Если вы не знаете, как сделать это для вашего автомобиля, я рекомендую почитать инструкцию по эксплуатации. Со снятой приборной панелью, я измерил и вырезал кусок пластика Lexan размером немного большим, чем отверстие, где находился радиоприемник.

Пластик можно найти в местном хозяйственном магазине. Его можно разрезать практически всем, хотя у меня все еще есть проблемы с получением действительно чистого края. К счастью в нашем случае все края будут за панелью, так что это не будет иметь значения. Ваша панель, вероятно, изогнута, и вы можете заметить небольшие зазоры сбоку, потому что пластик плоский. Вы можете игнорировать этот факт, потому что, когда планшет будет стоять на своём месте, зазоры будут не видны.

Шаг 12: Устанавливаем пластик

Чтобы удержать пластик на месте, я прикрепил его вдоль задней стенки, используя одно из моих любимых изобретений — двухкомпонентную эпоксидную смолу. Этот материал отлично подходит для прикрепления предметов странной формы. Просто смешайте и наклейте. Когда она высохнет — будет прочной и твердой как скала.

Шаг 13: Устанавливаем крепление для планшета

Я использовал 3-сантиметровую кольцевую пилу, чтобы просверлить отверстие в середине пластика. После отрезания части с присоской для крепления планшета, я посадил её на эпоксидку в отверстие в пластике. Я также просверлил сантиметровое отверстие рядом с креплением для прокладки кабеля питания и аудиокабелей.

Шаг 14: Окрашивание

Пластик довольно легко покрасить. Я обработал поверхность наждачной бумагой с зернистостью 220, а затем нанес слой спрей-грунтовки. Далее шел слой ровного черного цвета. Краска может быть не идеальной, так как крепление закроет большую её часть.

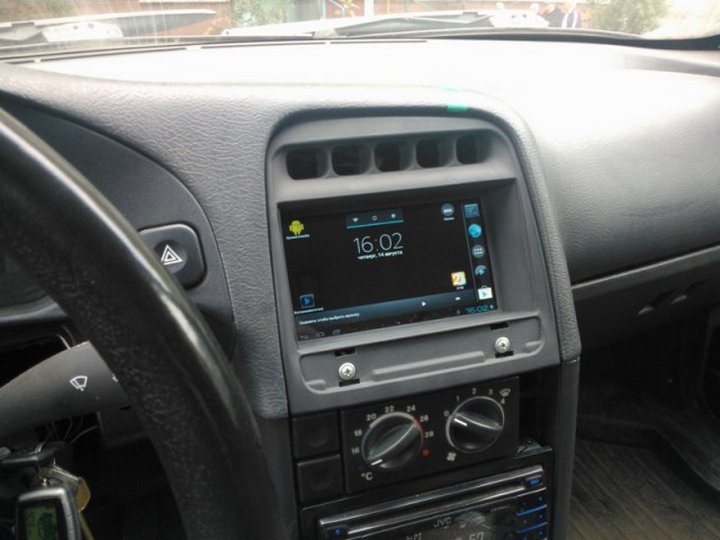

Шаг 15: Готовый продукт

Конечный продукт имеет чистый и профессиональный вид, но, конечно же, не фабричный. Осталось только загрузить несколько приложений, чтобы улучшить работу. Я рекомендую Google Navigation, Pandora, Amazon Cloud Player, tuneFM, Audible, doggCatcher, ChromeToPhone и другие.

Не забывайте ездить безопасно и соблюдать все правила дорожного движения. Ваш планшет теперь — не устройство для просмотра фильмов или чтения электронных писем во время вождения. Его следует использовать безопасным и разумным образом.

Шаг 16: Ошибки, которые можно допустить

Мне не понравилась идея подключать шнур наушников к верхней части планшета. Я знал, что на разъеме док-станции есть выводы для аналогового аудио. Я купил кабель, который позволял заряжать планшет и воспроизводить звук через один шнур. Однако, тестируя этот шнур в автомобиле, я не смог избавиться от шума при зарядке док-станции и одновременном включении усилителя.

После того, как этот вариант не сработал, я купил аудиоприемник Bluetooth, который подключил к усилителю. Устройство работало, и я смог использовать звук без подключения второго кабеля. Однако звук на выходе всё же не такой четкий, как у аудиокабеля.
