PCIe был стандартным интерфейсом для подключения высокоскоростных периферийных компонентов к системным платам компьютеров в течение последнего десятилетия. В 2017 году было анонсировано четвертое поколение этого интерфейса, стандарт PCIe 4.0. Однако до Computex 2019 мы не видели твердотельных накопителей или графических карт, использующих новую технологию. Сегодня стандарт PCIe 4.0 вызвал всплеск интереса к этой технологической инновации в твердотельных накопителях, графических процессорах, системных платах и мощных платах расширения.

Но что же представляет собой PCIe Gen 4? Мы разберем основные моменты.

Что такое PCIe Gen 4?

PCIe Gen 4 — это четвертое, самое новое поколение спецификации PCI Express. Пришедший на смену PCIe Gen 3 стандарт PCIe Gen 4 — это самое быстрое поколение PCIe, доступное на рынке сегодня.

Что делает PCIe Gen 4?

PCIe Gen 4 обеспечивает возможность подключения систем к высокопроизводительным устройствам PCIe, таким как графические карты и PCIe NVMe SSDs.

Зачем нужен PCIe Gen 4?

Развитие технологии PCIe необходимо для удовлетворения растущей потребности в высокоскоростной шине передачи данных, которая обеспечивает работу все более требовательных пользовательских приложений и рабочих нагрузок.

В чем различия между PCIe Gen 3 и PCIe Gen 4?

PCIe Gen 4 удваивает скорость передачи данных по сравнению с PCIe Gen 3, позволяя устройствам PCIe Gen 4 передавать данные на гораздо более высоких скоростях. PCIe Gen 3 работает со скоростью 8 ГТ/с (гигатрансферы в секунду), что примерно соответствует 1 ГБ/с на линию PCIe. Для сравнения: PCIe Gen 4 работает со скоростью 16 ГТ/с, или около 2 ГБ/с (гигабайт в секунду) на линию PCIe.

Какова минимальная пропускная способность PCIe Gen 4?

Чтобы понять максимальную пропускную способность устройства PCIe Gen 4, необходимо знать количество линий PCIe, которые оно поддерживает. Устройства PCIe используют «линии» для передачи и приема данных, поэтому чем больше линий может использовать устройство PCIe, тем выше может быть пропускная способность. Количество линий, поддерживаемых устройством PCIe, обычно выражается как «x4» для 4 линий, «x8» для 8 линий и т. д.

	x1	x2	x4	x8	x16
Пропускная способность PCIe Gen 3	1 ГБ/с	2 ГБ/с	4 ГБ/с	8 ГБ/с	16 ГБ/с
Пропускная способность PCIe Gen 4	2 ГБ/с	4 ГБ/с	8 ГБ/с	16 ГБ/с	32 ГБ/с

Есть ли обратная совместимость PCIe Gen 4?

PCIe Gen 4 обратно совместим, поэтому устройство PCIe Gen 4, подключенное к системе PCIe Gen 3, будет нормально работать на скоростях PCIe Gen 3. Это означает, что если вы сегодня приобретете твердотельный накопитель NVMe PCIe Gen 4, вы сможете сразу же использовать его в своей текущей системе, даже если она не поддерживает PCIe Gen 4. Если в будущем вы перейдете на систему PCIe Gen 4, вы разблокируете полную производительность вашего твердотельного накопителя NVMe PCIe Gen 4.

Когда выйдет PCIe Gen 4?

PCIe Gen 4 в настоящее время находится на этапе внедрения в отрасли, и сегодня на рынке доступно множество продуктов PCIe Gen 4. Однако только новейшие продукты будут поддерживать PCIe Gen 4. В дальнейшем PCIe Gen 4 станет отраслевым стандартом.

Как получить PCIe Gen 4?

Чтобы воспользоваться преимуществами PCIe Gen 4, ваш процессор, системная плата и устройства PCIe должны поддерживать PCIe Gen 4.

Какие настольные платформы в настоящее время поддерживают PCIe Gen 4?

Вот некоторые процессоры и системные платы для настольных ПК, поддерживающие PCIe Gen 4 и поставляемые в настоящее время:

• Процессоры AMD Ryzen™ серий 3000 и 5000
• Системные платы AMD X570, B550 и TRX40
• Процессоры Intel® Core «Rocket Lake» 11го поколения и «Alder Lake» 12го поколения
• Системные платы Intel® Z490, Z590 и Z690

Что такое твердотельный накопитель PCIe NVMe?

Твердотельные накопители PCIe NVMe используют высокоскоростную шину PCIe для передачи данных, а также протокол NVMe (Non-Volatile Memory Express) для связи с хост-системой. Поскольку эти накопители работают по шине PCIe, они обеспечивают значительно более высокую пропускную способность и ускоренный отклик по сравнению с твердотельными накопителями SATA.

Ускоряет ли PCIe Gen 4 работу твердотельных накопителей PCIe NVMe?

Стандарт PCIe Gen 3 не мог обеспечить полную пропускную способность высокоскоростных твердотельных накопителей PCIe NVMe. Это фактически создавало узкое место в производительности твердотельных накопителей. PCIe Gen 4 устраняет это узкое место в производительности, позволяя твердотельным накопителям PCIe NVMe считывать и записывать данные на гораздо более высоких скоростях.

Какие форм-факторы используются в твердотельных накопителях PCIe NVMe?

Для твердотельных накопителей PCIe NVMe могут использоваться различные форм-факторы, такие как плата расширения (AIC), M.2 и U.2. Для твердотельных накопителей PCIe NVMe клиентского класса обычно используется только форм-фактор M.2 2280, поскольку их тонкая конструкция обеспечивает легкость установки в настольные ПК и ноутбуки. Для твердотельных накопителей PCIe NVMe корпоративного класса используются все три форм-фактора, из которых наиболее популярен U.2 благодаря совместимости с объединительными платами серверов.

Заключение

Платформы PCIe 4.0 обеспечивают большую гибкость и доступную пропускную способность. Твердотельные накопители, использующие интерфейс PCIe 4.0, идеально подходят для рабочих нагрузок с большим объемом данных. Они ускоряют загрузку приложений и игры, а также оптимизируют время загрузки системы. PCIe 4.0 также обеспечивает улучшения в плане энергосбережения, а это означает, что ваше устройство во время работы выделяет меньше тепла, потребляя меньше энергии. С появлением большего количества продуктов, поддерживающих PCIe 4.0, сделать выбор между PCIe 3.0 и 4.0 будет не сложно. Очень скоро PCIe 4.0 станет отраслевым стандартом.

#KingstonIsWithYou

5:33

Как выбрать твердотельный накопитель: SATA, 2,5 дюйма, NVMe, M.2, PCIe, U.2

Итак, вы хотите значительно повысить быстродействие своего ПК, установив твердотельный накопитель. Но как выбрать подходящий вариант?

4:44

PCIe Gen 4 — 这是什么？

我们介绍了 PCIe Gen 4、如何利用上它以及您是否应升级。

4:07

Рассматриваем накопители NVMe

В этом видеоролике мы доходчиво расскажем о NVMe и его отличиях от предыдущих технологий накопителей.

Сортировать по Название — от A до Z

No products were found matching your selection

Переходник pci-e m2 в категории «Техника и электроника»

Переходник адаптер PCI-E to M.2 SSD NVMe SATA

Доставка из г. Кривой Рог

200 грн

Купить

Кривой Рог

Переходник Адаптер PCI-E на M.2 NVMe SSD JEYI SK4 PCIе 4.0/3.0 X4 X8 X16

На складе в г. Запорожье

Доставка по Украине

250 грн

Купить

Запорожье

Переходник NGFF M2 M.2 to PCI-E 4x 1x через Райзер Riser адаптер для установки видеокарт до майнинг

На складе в г. Киев

Доставка по Украине

89 грн

120 грн

Купить

Переходник PCI-e to m. 2 PCI-E 4X мама to NGFF M.2 M папа Key Power 4 gb pci-e 1x 4x m.2 riser Райзер rizer

Доставка по Украине

242 грн

Купить

USB 3.1 USB 3.0 переходник адаптер — M.2 NVMe SSD с интерфейсом подключения PCI-e

Доставка по Украине

550 грн

Купить

PCI-E x4 — M.2 ( NVMe / NGFF ) SSD универсальный переходник адаптер + низкопрофильная планка

Доставка по Украине

300 грн

Купить

Переходник для ноутбука mini PCI-e — M.2 NGFF ключ A+E для bluetooth и wi-fi карт

Доставка по Украине

270 грн

Купить

Переходник адаптер из M.2 NVMe SSD с интерфейсом подключения PCI-e — MacBook A1708

Доставка по Украине

400 грн

Купить

Адаптер переходник з планкою PCI-E M.2 NVMe SSD + термо прокладки + болты скорость до 6000 МБ/с

Доставка из г. Львов

от  170 грн

Купить

Переходник c PCI-E x4 в M2 NGFF SSD адаптер (Новый) М ключ

Доставка по Украине

578 грн

Купить

Переходник адаптер M. 2 SSD to PCI-E U.2 SFF 8639 2в1 M.2 NVME и Sata-Bus NGFF SSD в PCI-E U.2 Sff-8639

Доставка по Украине

714 грн

Купить

Переходник PCI -E X1 к M2 NVMe SSD ключ M адаптер плата карта расширения поддерживает 2230 2242 2260 2280

Доставка по Украине

452 грн

Купить

Адаптер переходник M.2 NGFF к mini PCI-E Wifi Bluetooth блютуз карты Intel AX200 9260 8265 8260 для ноутбука

Доставка по Украине

336 грн

Купить

Адаптер переходник Mini PCI-E 2 Lane M.2 18+8 Pin NGFF SSD to 2012 SDD

Доставка по Украине

378 грн

Купить

Райзер M.2 to PCI-E 4x (RX-riser-M.2-PCI-E 4x) синий переходник м2

Доставка по Украине

270 — 320 грн

от 2 продавцов

270 грн

Купить

Смотрите также

Райзер M2 переходник синий->USB3.0 под райзер M.2 PCI-E м2 адаптер ОПТ

Доставка по Украине

249 грн

Купить

Райзер переходник M2 to USB 3.0 под райзер M-2 to PCI-E 4x Riser м2 до майнинг

На складе в г. Киев

Доставка по Украине

89 грн

130 грн

Купить

Райзер M2 переходник синий->USB3.0 под райзер M.2 PCI-E м2 адаптер ОПТ

Доставка по Украине

396 грн

Купить

Райзер M2 переходник красный ->PCI-E под райзер M.2 PCI-E м2 адаптер

Доставка по Украине

218 грн

Купить

Райзер M2 переходник TXIC ЧЕРНЫЙ->USB3.0 под райзер M.2 PCI-E м2

Доставка по Украине

383 грн

Купить

Райзер M2 переходник синий->usb 3.0 под райзер M.2 PCI-E м2 адаптер

Доставка по Украине

180 грн

Купить

Райзер M2 переходник TXIC черный-> usb 3.0 под райзер M.2 PCI-E м2

Доставка по Украине

330 грн

Купить

Райзер M2 to pci-e 4x синий переходник м2

Доставка по Украине

199 грн

Купить

Адаптер M.2 SSD NVMe M-key к PCI-E 3.0 16x 8x 4x on

Доставка по Украине

200.58 грн

260.49 грн

Купить

Адаптер M. 2 SSD NVMe M-key к PCI-E 3.0 16x 8x 4x nb

Доставка по Украине

197.25 грн

256.17 грн

Купить

Адаптер M.2 SSD NVMe M-key к PCI-E 3.0 16x 8x 4x or

Доставка по Украине

203.09 грн

263.75 грн

Купить

M.2 NGFF на PCI-E 4X райзер переходник LM-141X-V1.0

Доставка по Украине

по 129 грн

от 2 продавцов

129 грн

139 грн

Купить

PCI-E 3.0 1X NVME SSD адаптер переходник карта расширения M.2 M key SSD на

Доставка по Украине

504 грн

Купить

Плата расширения PCI-E 3.0 X4 для NVMe M.2 NGFF M Key SSD Riser для твердотельных накопителей

На складе

Доставка по Украине

по 196 грн

от 2 продавцов

196 грн

245 грн

Купить

Мы показали выдачу по вашему запросу. Просмотрите больше товаров с частичным совпадением

Доступно в магазине мобильных устройств в США. : www.applied-computer.com

Manufacturer	ASUS Computer International
Manufacturer Part Number	HYPER M. 2 X16 GEN 4 CARD
Brand Название	Asus
Название продукта	Адаптер M.2-PCI Express
Маркетинговая информация	Карта ASUS Hyper M.2 x16 Gen 4 (PCIe 4.0/3.0) поддерживает четыре устройства NVMe M.2 (2242/2260/2280/22110) со скоростью до 256 Гбит/с для AMD TRX40/X570 PCIe 4.0 NVMe RAID и Функции RAID-on-CPU на платформе Intel® Двухфазное решение с выходной мощностью до 14 Вт поддерживает новейшие диски NVMe Большой радиатор и активный вентилятор снижают температуру твердотельных накопителей M.2 для беспрепятственной передачи данных и повышения надежности Адаптированная печатная плата серверного уровня поддерживает до четырех дисков M.2 PCIe 4.0/3.0 с пропускной способностью до 256 Гбит/с для бесперебойной передачи данных Совместимость с AMD TRX40/X570 PCIe 4.0 для NVMe RAID и поддержка функций RAID-on-CPU платформы Intel® Также поддержка материнских плат других производителей через разделение PCIe в настройках BIOS RAID на CPU ASUS Карта Hyper M. 2 x16 Gen 4 совместима с Intel® X299, Z390, Z370 и будущими платформами с функцией RAID-on-CPU, а также поддерживает PCIe 4.0 NVMe RAID на платформах AMD TRX40 и X570. Неиспользуемые линии CPU PCle можно назначить хранилищу, что позволит создать загрузочный RAID-массив, содержащий до четырех твердотельных накопителей M.2. Одна карта, 8-кратное увеличение пропускной способности Карта ASUS Hyper M.2 x16 Gen 4 использует PCIe 4.0, что удваивает пропускную способность на линию по сравнению с PCIe 3.0. С четырьмя слотами M.2 он обеспечивает пропускную способность до 256 Гбит/с на карту, что в 8 раз превышает пропускную способность одного диска PCIe 3.0. Дизайн для беспрепятственной скорости передачи данных Карта ASUS Hyper M.2 x16 Gen 4 имеет четыре слота M.2, поддерживающих как PCIe 3.0, так и 4.0, что позволяет расширить вашу систему с помощью высокопроизводительного хранилища SSD. Разработанная для дисков NVMe последнего поколения, карта оснащена модернизированным блоком питания, обеспечивающим мощность до 14 Вт на диск, а также большим радиатором и активным вентилятором, которые обеспечивают охлаждение дисков для оптимальной производительности.
Product Type	M.2 to PCI Express Adapter

Physical Characteristics
Height	0.6″
Width	4,8 «
Длина	10,6″

Разное 9008 0012
Дополнительная информация	Интерфейс: интерфейс PCIe 4.0/3.0 x16, совместимый со слотами PCIe x8 и x16, поддержка скорости передачи данных до 256 Гбит/с. Внешние разъемы: 4 разъема M.2 (клавиша M), тип 2242/2260/2280/22110 (поддерживает PCIe 4.0/3.0) 2 индикатора доступа Особенности: Модели материнских плат AMD TRX40/X570 Series с поддержкой PCIe 4.0, поддержка полосы пропускания PCIe 3.0 для других моделей RAID на процессорах.
Compatibility	AMD Motherboards: TRX40 X570
Environmentally Friendly	Yes
Environmental Certification	RoHS
Страна происхождения	Китай

Гарантия
Ограниченная гарантия	1 год

Подробности продукта. /x8/x16 Кон

РИИТОП

• 15 долларов ⁹⁵ 15,95 долларов США
• Сэкономьте $6,04

---

Заголовок по умолчанию — 15,95 долларов США

---

Адаптер PCI-e 3.

0 x4/x8/x16 на M.2 PCI-e NVMe для ключа NGFF M 2230/2242/2260/2280 мм SSD с радиатором

Примечание:
1. Ключ поддержки-M M .2 Твердотельный накопитель NVME или AHCI (форм-факторы 2230, 2242, 2260,2280), НЕ поддерживает твердотельный накопитель M.2 на основе SATA (ключ B/B+M), пожалуйста, подтвердите свой твердотельный накопитель перед подачей заявки.
2. Модели Mac Pro 2009, 2010 и 2012 поддерживают только твердотельные накопители PCIe-AHCI, Win7 и Windows Server 2008 R2 НЕ совместимы с твердотельными накопителями NVME.
3. Если добавить слот PCI-e 2.0, скорость передачи будет 16 Гбит/с, обратите внимание!

Плата адаптера PCIe M.2 NVMe AHCI SSD на PCIE 3.0 16x для ключа M 2230/2242/2260/2280 мм Размер M.2 SSD Full Speed ​​32 Гбит/с, например Samsung XP941, SM951 (AHCI или NVMe),950,PM961, 960ЭВО,СМ961,ПМ951,960ЭВО.

Характеристики:

Преобразует один интерфейс M.2 (M Key) NVMe/AHCI в интерфейс PCIe 3.0 16x (совместимый с PCIe 2. 0). Драйверы не требуются.
Поддерживает твердотельные накопители PCIE M.2 (NVMe или AHCI, Key-M), пропускная способность PCIE 3.0 X4 32 Гбит/с.
Не поддерживается твердотельный накопитель M.2 на базе SATA.
Применяется к твердотельным накопителям M.2 2280/2260/2242/2230 мм.
Поддержка TRIM и UASP.
Установка линии PCIE X16.
Поддерживает материнские платы PCIe 1.0, PCIe 2.0 и PCIe 3.0.
(Если добавить в слот PCI-e 2.0, скорость передачи будет 16 Гбит/с, обратите внимание!)
Совместимость с Windows/MAC/Linux, драйвер не требуется.
(Примечание: Win7 и Windows Server 2008 R2 несовместимы с NVME SSD).
Диапазон рабочих температур: от -40 до 85 oC.
Блок питания PCIE: 3,3 В.

Размер: 98 (Д) x 45 (Ш) x 13 (В) мм / 3,86 x 1,61 x 0,51 дюйма

Программное обеспечение:
Windows 10/8, Windows Server 2012 R2, серия Linux, Fedora, SUSE, Ubuntu , родные драйверы Red Hat поддерживают как PCIe-NVMe, так и PCIe-AHCI.
Примечание. Модели Mac Pro 2009, 2010 и 2012 поддерживают только твердотельные накопители PCIe-AHCI.
Примечание. Win7 и Windows Server 2008 R2 несовместимы с NVME SSD.

Аппаратные требования:
1 слот PCIe 3.0 16x.
(При добавлении в слот PCI-e 2.0 скорость передачи будет 16 Гбит/с, обратите внимание!)

Совместимость с твердотельными накопителями PCIe NVMe/AHCI (неполный список):
Samsung XP941, SM951 (AHCI или NVMe), твердотельные накопители серии 950 Pro, PM961, 960EVO, SM961, PM951, 960EVO.
ИНТЕЛ 600P.
Литеон Т10.
Кингстон HyperX Predator M.2.
Твердотельный накопитель Plextor M6e серии M.2.

Комплект поставки:
1x Карта адаптера PCIe M.2 NVMe или AHCI на PCIe 3.0 x4/x8/x16 (с алюминиевым корпусом радиатора).
1x Силиконовая подушечка.
1x Отвертка.

---

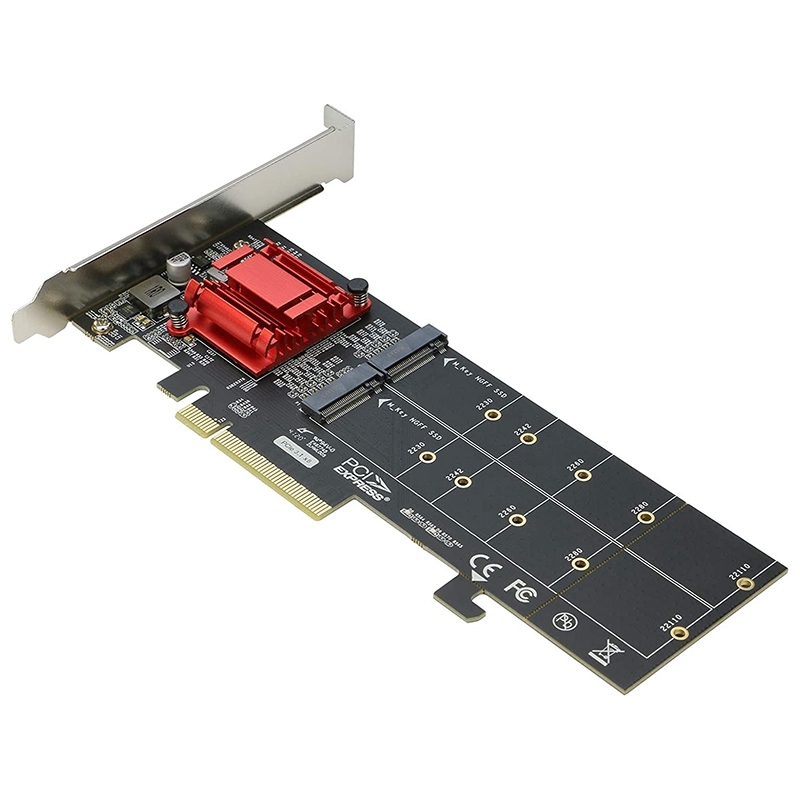

Dual NVMe PCIe Adapter, RIITOP M.2 NVMe SSD to PCI-e 3.1 x8/x16 Поддержка карт M.2 (M Key) NVMe SSD 22110/2280/2260/2242/2230 [DUL-NVTPCE8X]
