Сколько еще неожиданностей в себе таит Windows 10… Первая и главная – наличие дополнительной панели управления. Назвали ее «Параметрами» и рады. В ней всё довольно просто и затруднительно одновременно. К примеру, обычный пользователь семёрки в ней потеряется так же, как пользователь Windows XP в той же семёрке. Панель управления в Windows 10 можно поделить на две части «классическую» и «обновленную». Какой пользоваться вам, и какая вам будет по душе – выбирайте сами. Мы предлагаем просмотреть особенности каждой из них в этой статье.

Классическая панель управления в Windows 10

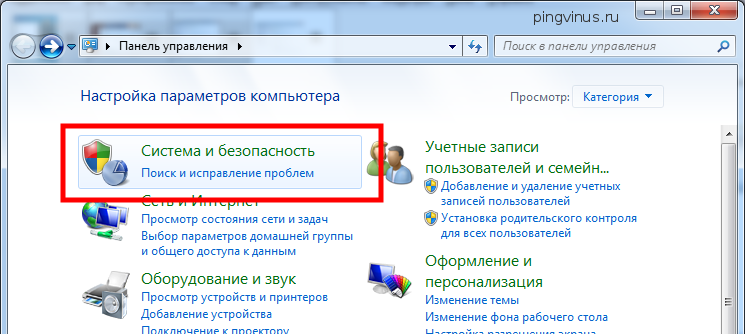

Она уже привычна всем, и никто от нее отказываться не собирался. Так же подумали разработчики и не решились от нее избавиться. Вызвать ее можно пока только через поиск, прописав в строке «Панель управления».

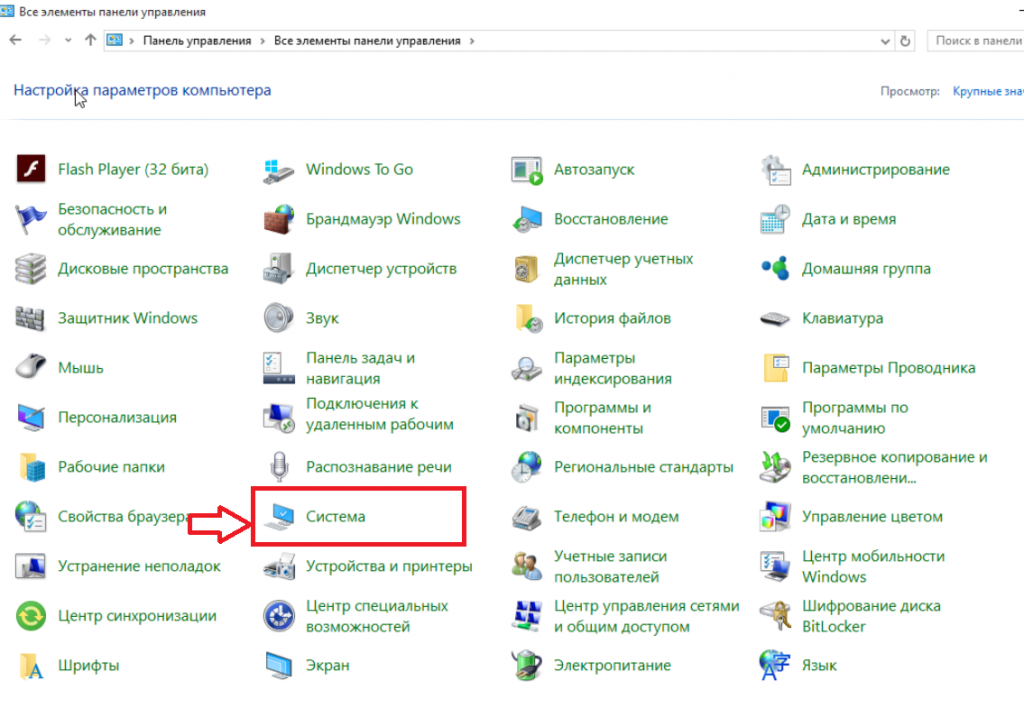

Видим перед собой те же пункты меню, что и в предыдущих версиях. Но тут нас ожидало некоторое разочарование. Проблема в том, что в этой панели управления отсутствует меню «Центр обновления Windows». Теперь мы не сможем руководить процессом обновления, как это можно было делать в Windows 7, 8, 8. 1. Не переживайте, это меню присутствует в обновленной варианте Панели управления — «Параметрах».

Чтобы изменить представление классической панели, мы можем перейти в пункт «Просмотр» и изменить «Крупные значки» на другие варианты.

Всем знакома «Персонализация», но в новой ОС ее просто урезали. Обратите внимание какая она стала:

Она просто предлагает изменить тему, больше никаких функций в ней нет. К этому сначала будет трудно привыкнуть, но ничего, есть же обновленный вариант.

Как итог можно сказать, старая «Панель управления» еще жива, но пребывает в состоянии полусмерти. Старайтесь от нее отвыкать и переходить к «Параметрам». Майкрософт нацелена именно на обновление представления об управлении Windows и старается избавить пользователей от всего старого. Пример того – Пуск теперь совсем не такой, как был на Windows 7.

Обновленная панель управления в Windows 10

Первая привилегия этой панели – упрощённое название – «Параметры».

Как мы видим, нас доступно 9 пунктов, каждый из которых отвечает за определенный участок системы. Помните, мы говорили, что в новенькой панели есть «Центр обновления»? Так вот, находится он в «Обновление и безопасность»:

Здесь всё очень сжато и минимально, сразу с ходу не разберёшься. Благо есть ссылочки типа «дополнительные настройки», которые можно найти, пролистав окно.

Так же, мы говорили о «Персонализации». В «Параметрах» она скрывается в меню с таким же названием. Видите, и тут ее не лишили собственной ниши.

Мы в этом окне может выполнять много разных операций, в том числе – изменение фона, цвета, параметров экрана блокировки и «Пуска».

Нам кажется, что лучше использовать новую панель, она более практична и удобнее в пользовании, а также довольно шустрая.

Похожие публикации

• Как настроить звук в Windows 10
• Создание загрузочной флешки с чистой Windows 10
• Создание установочного диска или флешки с образом Windows 10

: что это такое и зачем она нужна

Что такое электрическая панель управления?

Электрическая панель управления представляет собой специальный тип панели, в которой размещаются электрические системы управления и оборудование. Это специальный корпус, предназначенный для защиты электрических компонентов от пыли, влаги, тепла и других опасностей окружающей среды. Панель управления может содержать переключатели, автоматические выключатели, реле и другие компоненты, необходимые для управления и контроля электрической системы. Панель управления широко используется в промышленных, коммерческих и жилых помещениях, обеспечивая безопасность и удобство для пользователей.

Панель управления обычно монтируется на стене и может быть открытой или закрытой. В открытых панелях управления есть компоненты, которые подвергаются воздействию окружающей среды, в то время как закрытые панели управления обычно представляют собой металлические ящики с запертой дверью, которая защищает компоненты от окружающей среды. Компоненты панели управления подключены к источнику питания и другим компонентам и обеспечивают безопасный и надежный способ управления и контроля электрической системы. Панели управления обеспечивают множество преимуществ, включая повышенную безопасность, лучшую энергоэффективность и повышенную надежность. Их также легче устанавливать и обслуживать, чем традиционные электрические системы.

Панель управления можно запрограммировать на выполнение определенных задач, таких как включение света или управление вентиляторами. Это помогает снизить потребление энергии и повысить эффективность. Панель управления также может использоваться для контроля электрической системы. Контролируя мощность и другие параметры, панель управления может обнаруживать неисправности и предупреждать пользователя о любых проблемах. Это поможет снизить риск возгорания от электричества и других опасностей. В целом, электрический щит управления является важной и необходимой частью любой электрической системы. Он обеспечивает безопасность, повышенную эффективность и повышенную надежность. Он также относительно прост в установке и обслуживании, что делает его отличным выбором для многих приложений.

Промышленное оборудование и машины требуют определенных функций и упорядоченного управления для достижения различных технологических целей. Электрические панели управления выполняют эти функции в производственном оборудовании. Понимание того, что они из себя представляют, подчеркивает их критическую важность для промышленности.

Электрические панели управления: все, что вам нужно знать

Проще говоря, электрическая панель управления представляет собой комбинацию электрических устройств, которые используют электроэнергию для управления различными механическими функциями промышленного оборудования или машин. Электрическая панель управления включает две основные категории: структура панели и электрические компоненты.

Структура панели электрических панелей управления

Структура электрической панели управления представляет собой комбинацию корпуса и задней панели, аналогичную блоку выключателя в доме или офисе.

Корпуса

Корпус представляет собой металлический ящик различных размеров и обычно изготавливается из алюминия или нержавеющей стали. Количество дверей (обычно одна или две), необходимых в корпусе, определяет его размер в большинстве промышленных применений. Корпус будет иметь рейтинг безопасности UL (обычно 508A), рейтинг IP и/или классификацию NEMA. Эти списки помогают пользователям определить такие свойства, как:

• Использование внутри/вне помещений

• Водонепроницаемость/водостойкость

• Защита от пыли/твердых загрязнений

• Рейтинг опасных условий

• Класс взрывозащиты

Эти различные классификации должны быть напечатаны на металлической табличке и прикреплены к корпусу для облегчения идентификации и ссылки.

Задние панели

Задняя панель представляет собой металлический лист, установленный внутри корпуса, который обеспечивает структурную поддержку для монтажа на DIN-рейку и кабельных каналов. Металлические DIN-рейки имеют стандартные размеры и обеспечивают монтажную конструкцию для электрических устройств. Электромонтажные каналы обеспечивают прокладку и организацию проводов, а также помогают контролировать электрические помехи между устройствами внутри коробки.

Электрическая панель управления Электрические компоненты

В корпусе электрической панели имеется восемь типов электрических компонентов, которые определяют и организуют несколько различных функций, выполняемых панелью. Эти компоненты включают:

• Главный автоматический выключатель. Это похоже на отключение главного электрощита, ведущего в дом или офис. Главные автоматические выключатели работают в диапазоне от 120 В до 480 В в большинстве промышленных применений.

• Ограничители перенапряжения. Этот компонент предотвращает повреждение электрических компонентов внутри панели от ударов молнии или скачков напряжения из-за перенапряжения.

• Трансформаторы. В зависимости от входного напряжения трансформаторы могут снижать напряжение до 120 В для различных компонентов или понижать напряжение до 24 В в случаях, когда входное напряжение составляет 120 В.

• Клеммные колодки. Эти блоки помогают организовать и распределить массив проводов, идущих от различных источников к различным электрическим устройствам.

• Программируемый логический контроллер (ПЛК). По сути, это процессор, находящийся внутри панели управления. Этот блок является мозгом панели управления, обеспечивая контроль и управление различными механическими процессами. В него будут включены различные входы и выходы для механизированных функций производственного оборудования и из них.

• Реле и контакторы. Эти переключатели вкл/выкл управляют механизированными функциями на основе команд от ПЛК. Меньшие реле управляют такими функциями, как освещение и вентиляторы. Реле большего размера, называемые контактами, управляют более сложными функциями, такими как двигатели.

• Сетевые коммутаторы. Коммуникационный центр панели управления, сетевые коммутаторы облегчают связь между ПЛК и различными сетевыми устройствами на производственной линии.

• Человеко-машинный интерфейс (ЧМИ). Эти компоненты позволяют оператору контролировать или контролировать определенные функции оборудования. К обычным HMI относятся видеомониторы, джойстики, кнопки, переключатели и клавиатуры.

Нужна ли вам специальная электрическая панель управления?

Конструкция специальной электрической панели управления зависит от сложности системы, на которой она работает. Проекты могут включать простую систему электрических реле или более сложную систему ПЛК с одной или несколькими сетями ПЛК с интеграцией IIoT или SCADA. Показатели того, что вашей организации может понадобиться индивидуальная конструкция панели, включают потребность в более сложной работе различных производственных операций; более целостное, универсальное управление системами; и/или потребность в улучшенном HMI.

Техническое обслуживание электрической панели управления

Техническое обслуживание является еще одним важным моментом для электрических панелей управления. Упрощение технического обслуживания является важным элементом индивидуальной конструкции электрической панели управления. Элементы технического обслуживания должны включать:

• Компоненты, проводка и клеммы с четкой маркировкой

• Возможность контроля состояния различных электрических соединений

• Контроль твердых частиц и пыли внутри корпуса

• Меры по борьбе с вредителями

Специальные промышленные электрические панели управления от IndustLabs

Электрические панели управления необходимы для промышленной автоматизации. Они обеспечивают более высокий уровень контроля и управления различными функциями производственного оборудования, позволяя производителям определять, организовывать и достигать производственных целей.

IndustLabs имеет более чем 15-летний опыт проектирования и изготовления электрических панелей управления, обслуживающих такие отрасли, как:

Мы предлагаем новые установки и обновления существующих систем. Свяжитесь с нами для получения дополнительной информации о решениях для электрических панелей управления, предлагаемых IndustLabs.

Различные типы панелей управления

Существует множество типов промышленных панелей управления, используемых для управления широким спектром оборудования, установленного на производственных предприятиях по всему миру. Каждый из этих типов панелей управления содержит различные компоненты, которые управляют или выполняют запрограммированные функции, такие как включение или выключение оборудования, управление скоростью двигателя, управление различными движениями, открытие или закрытие клапанов и многие другие операции. В этом руководстве мы подробно рассмотрим наиболее распространенные типы панелей управления, а также их роли в производственном процессе.

ЦУД

ЦУД, также известный как центр управления двигателем, использует одну или несколько вертикальных секций шкафа, содержащих шину распределения питания и монтажные места для контроллеров двигателей. Каждый контроллер двигателя в панели MCC содержит контактор или пускатель двигателя, а также реле перегрузки для защиты двигателя, устройства защиты цепи, такие как автоматический выключатель и предохранители, а также выключатель питания.

Кроме того, панели MCC могут содержать другие компоненты управления, такие как частотно-регулируемые приводы (VFD), программируемые логические контроллеры (PLC), кнопки, световые индикаторы и измерительные устройства. ЦУД часто устанавливаются на крупных производственных предприятиях, которым необходимо централизованно управлять многочисленными двигателями, например, в механическом или электрическом помещении.

Панели управления ПЛК

ПЛК — это промышленные компьютеры, которые подключают и контролируют устройства ввода, такие как переключатели, датчики, кнопки и реле. В зависимости от состояния входного устройства ПЛК может выполнять запрограммированные выходные сигналы, например подавать звуковой сигнал, открывать или закрывать клапан, останавливать или запускать двигатель.

Панель управления ПЛК представляет собой просто корпус, в котором размещается ПЛК и необходимые компоненты для распределения питания, выполнения запрограммированных выходов и защиты электрических цепей. Кроме того, панель управления ПЛК может содержать коммутатор Ethernet для подключения ПЛК к сети, внешнему компьютеру или ЧМИ. Чтобы узнать больше о ПЛК, посетите наш блог, посвященный базовой архитектуре ПЛК

Панели управления ЧРП

ЧРП — это тип контроллера двигателя, используемый для управления скоростью двигателя путем изменения входной частоты и напряжения. ЧРП также могут управлять разгоном и замедлением двигателя во время пуска или остановки двигателя. Преобразователи частоты обеспечивают многочисленные преимущества, в том числе повышение эффективности системы, снижение энергопотребления, согласование скорости и крутящего момента двигателя с технологическими требованиями и снижение механической нагрузки на машину.

Панель управления ЧРП может состоять из одного или нескольких ЧРП, а также компонентов распределения питания, устройств защиты цепей и двигателей, сетевых дросселей или фильтров гармоник, пускателей двигателей и ПЛК.

Панели HMI или станции оператора

Станции оператора или панели человеко-машинного интерфейса (HMI) содержат промышленный дисплей, который использует графические иллюстрации, представляющие устройства и машины в системе. HMI позволяют операторам взаимодействовать со своими промышленными системами управления и выполнять команды, а также контролировать состояние оборудования, такое как время работы, неисправности, предупреждения, уровни производства и различные параметры.

Операторские станции или панели HMI часто представляют собой автономные корпуса, установленные непосредственно на машине или рядом с ней, содержащие промышленный дисплей, защиту цепи и устройства распределения питания. В качестве альтернативы HMI могут быть установлены на дверце большей главной панели управления.

Панели пускателя двигателя

Пускатели двигателя представляют собой устройства с электромагнитным управлением, которые запускают и останавливают двигатель. Как правило, пускатель двигателя включает в себя реле перегрузки, обеспечивающее электрическую защиту от перегрузки подключенного двигателя. Панель пускателя двигателя может содержать один или несколько пускателей двигателя, размещенных в корпусе, а также селекторные переключатели или кнопки для управления состоянием двигателя, компоненты защиты цепи, распределение питания и выключатель питания.

Панели для опасных зон

Как следует из названия, панели для опасных зон специально разработаны для безопасной работы в опасных зонах. Опасные места классифицируются по набору разделов, зон и категорий, которые определяют общий характер присутствующих опасных материалов, уровень риска, связанного с местом, и конкретный тип присутствующих опасных материалов. В соответствии с классификацией места, панель управления опасной зоной проектируется и собирается с использованием необходимых материалов, устройств безопасности и конструкции для безопасной работы в предполагаемой среде.

Особые конструктивные характеристики панели для опасных зон могут включать взрывозащищенные корпуса, системы продувки для поддержания чистоты воздуха вокруг панели и корпуса из нержавеющей стали, алюминия, поликарбоната или стекловолокна с рейтингом NEMA 4X.
