DVI представляет собой один из наиболее востребованных интерфейсов для подключения дисплея к компьютеру. Он встречается на недорогих видеокартах и мониторах, которые отличаются разрешением до Full HD и частотой обновления до 60 Герц. DVI представляет собой один из первых цифровых стандартов распространения видеосигналов. Для него характерны определенные особенности и разные виды. При этом разница между DVI I и DVI D известна не всем.

Содержание

Что это такое

Соединение мониторов с персональными компьютерами осуществляется при помощи специального интерфейса. Довольно часто сегодня для этой цели применяется формат DVI. Но он имеет несколько разновидностей, которые отличаются друг от друга.

DVI-I

Этот интерфейс применяется в видеокартах достаточно часто. Буква «I» в названии обозначает «integrated», что переводится как «интегрированный». В порте используется 2 канала для распространения данных – цифровой и аналоговый. Они работают изолированно, но при этом отличаются разными модификациями:

1. Single Link – включает независимые каналы. Выбор функционирующего канала определяется разновидностью подключения, которые используются на видеоадаптере, и особенностями коннекта. Этот вид интерфейса не применяется в профессиональной среде, так как не распространяется на диагональ 30 дюймов и LCD-мониторы.
2. Dual Link – представляет собой усовершенствованный порт, в котором сочетается 2 канала в цифре и 1 аналоговый. Они функционируют отдельно.

DVI-D

В аббревиатуре DVI-D буква «D» означает слово «digital», что переводится как «цифровой». Эта модель DVI считается абсолютно цифровой. Она помогает передавать только сигналы в цифре. Если на видеокарте имеется исключительно такой разъем, допустимо подключать мониторы, которые поддерживают digital-сигнал.

Если дисплей воспринимает информацию исключительно в аналоговом виде, подсоединить такое устройство к видеокарте с DVI-D не удастся. Эту проблему стоит решать с применением специального переходника. Благодаря использованию этого элемента удается преобразовать цифровой сигнал с видеокарты.

Версия «D» способна функционировать в разных режимах. К ним относят Single link и Dual link. Для функционирования в двойном режиме требуется поддержка видеокарты и монитора. Также для работы Dual link нужен кабель, который имеет требуемое число проводников.

Что у них общего

Несмотря на очевидные различия между рассматриваемыми интерфейсами, они имеют и много сходств. Главной общей чертой считается основная функция. Оба вида подключения предназначены для передачи видеосигнала между устройствами.

Помимо этого, к общим признакам относят следующее:

1. DVI-I отличается универсальностью. Он может передавать сигналы разных типов. Благодаря использованию вспомогательных компонентов в виде переходника и совмещению с другими девайсами вариант «I» способен эффективно распространять разные форматы. Использование этого типа для аналогового сигнала почти не имеет особых отличий от версии «D».
2. Оба типа интерфейсов имеют 2 режима работы – версии Single Link и Dual Link.

Ключевые отличия

Один интерфейс существенно отличается от другого. При этом расхождения между ними затрагивают такие параметры:

1. DVI-D поддерживает только цифровую передачу картинки. К нему подсоединяют только те мониторы, которые воспринимают сигнал в цифре. Это могут быть дисплеи, имеющие DVI-D или HDMI входы. DVI-I поддерживает разные типы сигналов. К ним подключают дисплеи с цифровыми входами, такими как DVI-D и HDMI, и аналоговыми – VGA.
2. С разъемом DVI-D допустимо использовать переходники исключительно на цифровые интерфейсы – в частности, на HDMI. С разъемом DVI-I разрешается применять переходники на любые форматы.
3. С момента появления видеокарт GeForce GTX десятого поколения начали использовать исключительно версию с пометкой «D».

Стоит учитывать, что в современных моделях видеокарт перестали применять DVI. Им на смену пришли более современные типы подключений, которые называются HDMI и DisplayPort. Но мониторы DVI тоже удается подключать. Для этой цели применяют специальные переходники – HDMI-DVI и Displayport-DVI.

Что лучше использовать

Рассматриваемые типы подключений имеют определенные отличия. DVI-I поддерживает одновременно и цифровую, и аналоговую формы передачи. При этом интерфейс с пометкой «D» допустимо применять только для цифровых сигналов. Потому при подсоединении DVI-D к аналоговому дисплею передать требуемую информацию не получится.

Таким образом, при выборе конкретного формата рекомендуется учитывать разновидность дисплея. Для digital-монитора идеальным решением станет версия «D», а для аналогового – универсальная версия с пометкой «I».

При этом важно учитывать, что поместить в DVI-D переходник DVI-I не получится, так как разъемы имеют разные коннекторы. При этом DVI-D легко подсоединяется в «I». Эта версия дает возможность считывать исключительно сигнал в цифре. Аналоговые сигналы при этом получить невозможно. Версия «I» считается универсальным вариантом, тогда как модель «D» характеризуется ограниченной сферой использования.

DVI–I и DVI-D – это распространенные и востребованные разновидности интерфейсов. При этом они характеризуются рядом отличий, которые затрагивают тип обрабатываемой информации и назначение. Благодаря этому каждый человек сможет выбрать подходящий для себя вариант.

Оцените автора

Чем отличается интерфейс DVI-D от DVI-I?

Основное отличие разъемов DVI-D и DVI-I в том, что DVI-I поддерживает оба типа подключения: и аналоговое , и цифровое. Более подробные различия можно найти на схемах разъемов и в таблицах с назначениями контактов.

DVI-I















 DVI-D



















DVI-I

Конт-акт	Назначение	Конт-акт	Назначение	Конт-акт	Назначение
1	ТМРБ Данные 2-	9	ТМРЭ Данные 1-	17	ТМОБ Данные 0-
2	ТМйв Данные 2+	10	ТЛ/ЮБ Данные 1 +	18	ТМйБ Данные 0+
3	ТМОв Общий для данных 2/4	11	ТМОЭ Общий для данных 1/3	19	ТМОБ Общий для данных 0/5
4	ТМ ОБ Данные 4-	12	ТМОЭ Данные 3-	20	ТМОБ Данные 5-
5	ТМОв Данные 4+	13	ТМОЭ Данные 3+	21	ТМОБ Данные 5+
6	ЭОС тактирование	14	Питание +5 В	22	ТМЭБ общий для тактирования
7	ООО данные	15	Земля для питания +5 В и аналоговой синхронизации	23	ТМЭБ тактирование +
8	Аналоговая вертикальная синхронизация	16	Определение горячего подключения		ТМОБ тактирование
С1	Аналоговый красный	С2	Аналоговый зеленый	СЗ	Аналоговый синий
С4	Аналоговая горизонтальная синхронизация	С5	Земля для аналоговых цветовых сигналов



DVI-D

Конт-акт	Назначение	Конт-акт	Назначение	Конт-акт	Назначение
1	TMDS Данные 2-	9	TMDS Данные 1-	17	TMDS Данные 0-
2	TMDS Данные 2+	10	TMDS Данные 1+	18	TMDS Данные 0+
3	TMDS Общий для данных 2/4	11	TMDS Общий для данных 1/3	19	TMDS Общий для данных 0/5
4	TMDS Данные 4-	12	TMDS Данные 3-	20	TMDS Данные 5-
5	TMDS Данные 4+	13	TMDS Данные 3+	21	TMDS Данные 5+
6	DDC Clock	14	Питание +5 В	22	TMDS общий для С1оск+/-
7	DDC данные	15	Земля для питания +5 В	23	TMDS Clock +
8	Не используется	16	Определение горячего подключения	24	TMDS Clock —



P.

S. Интересно, что разъем DVI допускает «горячее подключение» за счет того, что контакты имеют разную длину. Таким образом контакты замыкаются поочередно, что и обеспечивает надежное и безопасное подключение устройства.

В чем разница между DVI-I и DVI-D?

Если вы купили компьютерный монитор в течение последних двух десятилетий, велика вероятность, что вы имеете базовое представление о технологии DVI. Хотя вы можете знать, как подключить кабель DVI от видеокарты к монитору, вы можете не знать, что не все кабели DVI одинаковы.

Существует как минимум три различных варианта кабелей DVI, таких как DVI-I, DVI-D и даже DVI-A, каждый из которых имеет свое конкретное назначение.

Кабели DVI-I и DVI-D

Что такое DVI?

DVI, что означает Digital Visual Interface , был впервые представлен в 1999 году Рабочей группой по цифровым дисплеям, также известной как DDWG.

Основная цель кабеля DVI заключалась в создании стандартного компьютерного интерфейса, который могли бы использовать все мониторы и видеокарты, в попытке упростить процесс установки компьютера как для бизнеса, так и для потребителей.

В качестве дополнительной функции кабель DVI максимизирует качество плоскопанельных ЖК-мониторов, которые только начинали становиться массовыми, когда DDWG представила кабель DVI.

Кабель DVI был преемником стандарта VESA Plug and Display, и всего за короткое время кабель DVI стал стандартным кабелем для использования с компьютерными мониторами. Хотя вы, скорее всего, найдете кабели DVI, идущие от корпуса компьютера к монитору, вы также найдете кабели DVI, используемые с игровыми консолями, DVD-плеерами и даже телевизорами.

Самый простой способ определить, смотрите ли вы на кабель DVI, — это уникальная структура самого кабеля; В отличие от других кабелей, кабели DVI снабжены двумя винтами с каждой стороны штырьков, что обеспечивает постоянное надежное соединение. При правильном завинчивании отсоединить кабель DVI практически невозможно.

Кабель DVI

Одним из преимуществ кабеля DVI, которое быстро увеличило его популярность, была длина самого кабеля. Средняя длина кабеля DVI составляет около 15 футов, что дает вам достаточную длину, чтобы установить монитор далеко от корпуса ПК, если вы того пожелаете. Хотя существуют кабели DVI длиной более 15 футов, большинство пользователей ПК не используют их, поскольку это приводит к снижению качества.

Одним из недостатков кабеля DVI является его максимальное разрешение; в среднем кабель DVI способен выводить изображения только с разрешением экрана до 1920×1200. Это не было проблемой в 1999 году, так как это разрешение почти не использовалось; однако в современном мире, где разрешение 4K становится все более распространенным, это ограничение начинает заставлять потребителей воспринимать кабель HDMI как новый стандарт.

В чем разница между DVI-I и DVI-D?

Кабель DVI-I и порт

Различие между кабелями DVI-I и DVI-D заключается в буквах, используемых в названии: I обозначает встроенный , а D обозначает цифровой.

Кабели DVI-D являются наиболее распространенной формой доступных кабелей DVI и часто поставляются вместе с компьютерными мониторами. Кабели DVI-D создают прямое цифровое соединение от источника к дисплею, которым обычно является графическая карта вашего ПК и ЖК- или светодиодный экран соответственно.

Кабель DVI-D и порт

Используя кабель DVI-D, вы получите более качественное изображение на мониторе, которое воспроизводится быстрее, чем аналоговый кабель VGA. Именно по этой причине многие энтузиасты ПК делают упор на использование кабеля DVI-D вместо кабеля VGA, когда это возможно.

Кабель DVI-I работает аналогично кабелю DVI-D, но с одним дополнительным преимуществом: кабель DVI-I может считывать как цифровые, так и аналоговые сигналы. Однако один недостаток заключается в том, что этот кабель может передавать только сигналы одного типа, такие как цифро-цифровой сигнал или аналого-аналоговый сигнал; невозможно передать аналого-цифровой сигнал без специального преобразователя. Хотя большинство мониторов и другого компьютерного оборудования обычно не имеют кабеля DVI-I, они легко доступны в большинстве магазинов электроники и интернет-магазинов.

Что такое DVI-A?

Никто не знает, кроме стойких энтузиастов ПК, третий тип кабеля DVI, кабель DVI-A. Как вы, вероятно, уже догадались, буква A в названии DVI-A означает «аналоговый», и этот кабель является строго аналого-аналоговым кабелем.

Кабель DVI-A и порт

Основное назначение этого кабеля — передача изображения с высоким разрешением на нецифровые источники, такие как старый ЭЛТ-монитор. Обычно вы обнаружите, что кабель DVI-A используется с устройством VGA, чтобы передать некоторые преимущества кабеля DVI более старой технологии.

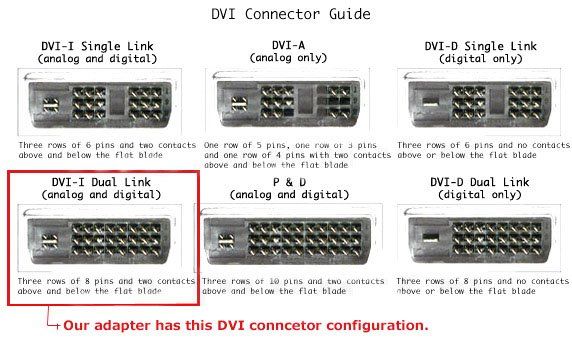

Как отличить кабели друг от друга?

Если посмотреть на все три кабеля рядом, на первый взгляд может показаться, что их невозможно отличить друг от друга. Все три кабеля DVI, вероятно, одного цвета, имеют одинаковую конструкцию и даже одинаковую толщину кабеля. Секрет того, как отличить три кабеля друг от друга, заключается в том, чтобы посмотреть на контакты внутри разъема.

Кабель DVI-D

С кабелем DVI-D разобраться проще всего, так как он имеет два набора из девяти контактов с правой стороны и один горизонтальный штырь с левой стороны разъема.

Порты одноканального и двухканального кабеля DVI-D

Кабель DVI-D является единственным кабелем DVI, использующим эту настройку, что позволяет легко узнать, есть ли у вас кабель DVI-D, в течение первых нескольких секунд после его просмотра.

Однако при попытке определить разницу между кабелем DVI-I и DVI-A все становится сложнее.

Кабель DVI-I

Кабель DVI-I имеет два набора из девяти контактов в разъеме, подобно кабелю DVI-D. На дальней левой стороне разъема находится горизонтальная пластина с двумя контактами над и под ней.

Кабель DVI-A

На разъеме DVI-A у вас тот же рисунок и расположение плоского контакта и контактов, но вместо двух наборов из девяти контактов с правой стороны у вас есть один набор из восьми контактов, за которым следуют один комплект из четырех штифтов.

Порт DVI-A

Лучший способ определить разницу между ними состоит в том, что одинаковое количество контактов на правой стороне разъема соответствует кабелю DVI-I, а разрозненный набор контактов справа от разъема соответствует кабелю DVI-I. Кабель DVI-A.

Когда использовать каждый кабель

Во многих случаях знание того, когда использовать каждый кабель DVI, зависит от типа соединений, обнаруженных на вашем оборудовании. Самый быстрый способ узнать, какой кабель использовать, — это проверить гнездовые разъемы DVI. Если хотя бы один источник использует соединение DVI-D, вам понадобится кабель DVI-D, а если хотя бы один источник использует соединение DVI-A, вам понадобится кабель DVI-A. Если в обоих соединениях используется штекер DVI-I, то вы можете использовать любой из трех кабелей DVI, хотя эксперты рекомендуют использовать кабель DVI-I для получения наилучшего изображения. Как упоминалось ранее в этой статье, если одно соединение является DVI, а другое — аналоговым, вы не можете использовать кабель DVI без надлежащего преобразователя.

Заключение

По возможности выбирайте кабель DVI-I, так как этот кабель обеспечивает максимальную гибкость и лучшее качество изображения. Независимо от того, работаете ли вы с аналоговым или цифровым источником, кабель DVI-I предоставит вам больше возможностей и гарантирует, что в конце дня вы получите изображение на своем дисплее. Хотя изначально довольно сложно определить разницу между кабелем DVI-I и DVI-D, просто держите это руководство под рукой: в кратчайшие сроки у вас не возникнет проблем с определением, какой кабель DVI какой, и идеальным кабелем DVI для любого данная ситуация.

В чем разница между DVI-I и DVI-D? — Ooberpad

В чем разница между DVI-I и DVI-D? — Оберпад

Делиться:

12 января 2017 г. Рамеш Ядав

Цифровой визуальный интерфейс (DVI) — это интерфейс видеодисплея и стандарт, разработанный Рабочей группой по цифровым дисплеям (DDWG). Цифровой интерфейс используется для подключения источников видео, таких как контроллеры видеодисплеев, к устройствам отображения, таким как компьютерные мониторы, телевизоры и проекторы. Интерфейс был разработан с целью создания отраслевого стандарта для простой передачи цифрового видеоконтента в 19 году.99. Прежде чем мы продолжим, было бы полезно кратко понять технологию.

Интерфейс предназначен для передачи несжатого цифрового видео и может быть сконфигурирован для поддержки нескольких режимов, таких как DVI-D (только цифровой), DVI-A (только аналоговый) или DVI-I (цифровой и аналоговый). Благодаря поддержке аналоговых соединений спецификация DVI совместима с интерфейсом VGA. Эта совместимость и другие преимущества привели к его массовому признанию по сравнению с конкурирующими стандартами цифровых дисплеев в то время. Хотя DVI в основном ассоциируется с компьютерами, он регулярно используется во многих других устройствах бытовой электроники, таких как телевизоры, DVD-плееры и проекторы.

Большинство современных видеокарт и устройств оснащены разъемом цифрового видеоинтерфейса (DVI) для подключения цифрового плоского ЖК-/светодиодного монитора или проекторов. Разъем DVI имеет характерный белый цвет по сравнению с разъемом VGA, окрашенным в синий цвет. Количество контактов и расположение контактов на разъеме DVI различаются в зависимости от типа разъема DVI, необходимого для устройств. находится на видеокарте. В настоящее время в большинстве бытовой и профессиональной электроники используются два известных типа разъемов DVI: DVI-I и DVI-D.

Разъем DVI-D на графической карте передает только цифровой сигнал. С другой стороны, разъем DVI-I передает как аналоговый, так и цифровой сигнал и может отправлять цифровые сигналы (для цифровых дисплеев), а также аналоговые сигналы (для более старых дисплеев, использующих адаптер DVI-VGA). Разъемы DVI-I полностью совместимы с плоскими ЖК-мониторами, которые обычно имеют кабели DVI-D. Кабель DVI-D будет считывать только цифровой сигнал с разъема DVI-I на графической плате и игнорировать аналоговый сигнал.

Ниже приведены краткие ответы на вопросы, которые помогут вам понять разницу между DVI-I и DVI-D.

В. Что такое DVI?
A. DVI означает цифровой визуальный интерфейс. Кабели DVI используются для подключения видеосигнала от ЖК-мониторов компьютеров, дисплеев HDTV, светодиодных телевизоров, проекторов и кабельных коробок.

В. Какие существуют типы разъемов DVI?
A. DVI-цифровой (DVI-D), DVI-аналоговый (DVI-A), DVI-интегрированный (DVI-I)

В. В чем разница между DVI-D, DVI-A и DVI-I?
A. Кабели DVI-D передают цифровой видеосигнал. Кабели DVI-A передают высококачественный аналоговый сигнал. DVI-A НЕ совместим с DVI-D. Кабели DVI-I могут передавать сигналы DVI-D или DVI-A.

В. Что означает «один канал» или «двойной канал»?
A. Разъемы DVI-D и DVI-I бывают одноканальными и двухканальными. Двухканальные разъемы DVI имеют больше контактов и обеспечивают более высокое разрешение и более высокую частоту обновления. Одна ссылка может легко отображать до 1920×1080 при 60 Гц и двойной канал могут отображать до 3840×2400 при 41 Гц.

В. Есть ли один разъем DVI, к которому можно подключить любой кабель?
А. Да. Поскольку DVI-I может поддерживать любой формат DVI, гнездовой разъем DVI-I поддерживает любой штекерный кабель DVI.

В. Можно ли подключать DVI-D-совместимые мониторы к устройствам VGA?
A.
