Отличие 720p от 1080p: 720p VS 1080p VS 4K VS 8K

Posted on by alexxlab

Содержание

Сравнение AHD с другими стандартами видеонаблюдения.

Сравнение AHD с другими стандартами видеонаблюдения.
ЧТО ТАКОЕ AHD КАМЕРА ВИДЕОНАБЛЮДЕНИЯ И В ЧЕМ ЕЕ ОТЛИЧИЯ ОТ КАМЕР ДРУГИХ СТАНДАРТОВ? В настоящее время на рынке видеонаблюдения появилось оборудование, построенное на новом стандарте передачи аналогового видеосигнала, с аббревиатурой AHD (Analog High Definition). Также существуют «брендовые» аналоги этого стандарта HD-CVI, HD-TVI, разработанные для работы только с оборудованием определенного производителя. В этом аспекте стандарт AHD гораздо привлекательнее для потребителя как более универсальный и распространенный. Рассмотрим основные отличия и преимущества оборудования AHD по сравнению с другими стандартами в отрасли видеонаблюдения.

PAL D1 (720X576)
Видеонаблюдение как отрасль начало свое существование в 50-е годы ХХ века, опираясь на существовавшие в то время аналоговые стандарты передачи видеосигнала PAL (в основном Европа) и NTSC (Америка и Япония).

Долгое время максимальные ограничения по качеству изображения передаваемого видеосигнала были обусловлены ограничениями именно самого аналогового стандарта. Так для сигнала PAL это качество ограничено 720х576 пикселей по горизонтали и вертикали соответственно и обозначается как D1 или SD. Основной средой передачи для такого сигнала является коаксиальный кабель, хорошо знакомый всем, кто раньше подключал к антенне свой телевизор. Основные преимущества: простота инсталляции и экплуатации, и относительно невысокая стоимость решений. Основные недостатки: ограничения стандарта делают невозможным использовать сигнал высокой четкости 960H. По сути это модернизированный аналоговый стандарт PAL с более высоким горизонтальным разрешением изображения 960х576 пикселей. Это стало возможным с появлением матриц видеокамер и мониторов с широкоформатным соотношением размера изображения по горизонтали и вертикали (16:9 вместо 4:3). В остальном стандарту 960H присущи все достоинства и недостатки стандартного сигнала PAL с качеством D1

HD-SDI
Не оправдались большие надежды на цифровой стандарт HD-SDI с передачей цифрового сигнала высокой четкости без компрессии от камеры до видеорегистратора по стандартному коаксиальному кабелю, который мог обеспечить простой и «мягкий» переход от аналогового видеонаблюдения с качеством D1 к цифровому стандарту видеонаблюдения с качеством сигнала высокой четкости 720p/1080p. Одними из причин этого стали: высокие требования к качеству коаксиальных кабельных сетей, низкая помехозащищенность, ограничение расстояния передачи несжатого цифрового сигнала до 100 м, высокая стоимость видеорегистраторов HD-SDI. IP С развитием цифровых технологий и в частности с разработкой современных методов компрессии видеосигнала, применением мегапиксельных камер и массовым внедрением оборудования и сетей широкополосного доступа стали развиваться системы видеонаблюдения полностью построенные на IT платформе. Все компоненты в такой системе: камеры, сетевые видеорегистраторы, сетевые хранилища, коммутаторы, маршрутизаторы, автоматизированные рабочие места, хранилища являются по сути сетевыми устройствами со своими IP-адресами. Построение такой системы требует более высокой квалификации разработчика, инсталлятора, и пользователя системы, где на первое место зачастую выходят знания и навыки специалиста с квалификацией не ниже продвинутого «юзера» или даже системного администратора. Поэтому применение IP решений в видеонаблюдении наиболее актуально там, где эти выполняются эти требования: на средних и больших системах, когда в штате есть квалифицированный персонал службы IT, а также там, где требования к качеству изображения выше, чем FullHD (1920*1080) или на объектах с развитой сетевой инфраструктурой, позволяющей передавать видеопотоки и данные.

В последнее время появились IP решения и для небольших систем на 4-16 камер с поддержкой функций Plug&Play, которые значительно упрощают настройку для обычного пользователя без навыков компьютерной грамотности.

AHD
Новый стандарт AHD является модернизированным аналоговым стандартом с применением алгоритма передачи сигналов яркости и цветности с применением частотной модуляции, что позволило передавать сигнал более высокой четкости вплоть до уровня 4 мегапикселей к началу 2017 года без компрессии в рамках полосы пропускания стандартного коаксиального кабеля типа RG-59 на расстояние до 500 м без существенных искажений и потерь. Другими словами, с помощью AHD камер и регистраторов можно построить аналоговую систему с качеством IP систем, но без сложной настройки системы. Это означает, что аналоговое видеонаблюдение получило новый импульс развития и может составить серьезную конкуренцию решениям на базе HD-SDI и небольшим IP системам. Особенно это актуально при модернизации аналоговых систем на базе аналогово-цифровых видеорегистраторов и аналоговых камер видеонаблюдения с коаксиальными кабельными сетями.

Для модернизации достаточно заменить оборудование на видеорегистратор и камеры AHD без замены кабельной сети и получить систему видеонаблюдения высокой четкости, существенно сократив сроки и бюджет модернизации. Кроме этого AHD регистраторы чаще всего являются гибридными устройствами и способны работать с камерами всех основных стандартов видеонаблюдения: D1, 960H, AHD, IP. Это значит, что при модернизации целесообразно вначале заменить видеорегистратор на гибридный, затем заменить на AHD или IP камеры высокого разрешения в наиболее важных участках, а остальные камеры старой аналоговой системы можно менять постепенно. Кроме видеосигнала высокой четкости AHD камера может также передавать по кабелю звук и получать сигналы телеметрии, например, для управления PTZ. Особенно важно отметить, что цены на AHD камеры и регистраторы существенно не отличаются от аналогового оборудования среднего класса.

Краткие выводы: применение AHD камер оправдано в тех случаях, когда требуется получить быстрое, простое и бюджетное решение видеонаблюдения высокой четкости из 4-16 камер без существенных вложений в кабельную структуру и подготовку персонала. Упрощенно все разновидности систем видеонаблюдения представлены в сравнительной таблице.

Тип оборудования

Аналоговое

HD — SDI

IP

AHD

Разрешающая способность

D1,960H

720p, 1080p

D1, 720p, 960p,1080p и выше

720p, 1080p, 4MP

Сигнальный кабель

коаксиальный

коаксиальный

Витая пара UTP 5cat и выше

коаксиальный

Расстояние передачи

До 300 м

До 100 м

До 100 м

До 500 м

Передача сигналов

видео

Видео+звук

Видео+звук+данные

Видео+звук+данные

Качество

среднее

хорошее

хорошее

хорошее

Сложность настройки и эксплуатации

простая

простая

сложная

простая

Еще одним преимуществом таких камер наряду с высоким разрешением является и внушительная дальность передачи видеосигнала без применения дополнительных усилителей – до 500 м по обычному коаксиальному кабелю отечественной марки РК-75 без потерь качества изображения.

Эта особенность обуславливается использованием в AHD технологии низкочастотной модуляции сигнала, что обеспечивает повышенную защиту от помех.

Особенности AHD камер.
Отличительной особенностью AHD камер от обычных аналоговых является их более технологичная начинка: в аналоговых камерах высокого разрешения используется современный CMOS сенсор от производителей Sony и Omnivision, благодаря которому обеспечивается передача изображения в формате HD 720p и 1080p. Также в подобных камерах устанавливается ICR фильтр, который позволяет осуществлять видеонаблюдение днем и ночью без существенных потерь качества. Помимо всего прочего применяется технология шумоподавления 3D digital с поддержкой WDR (Wide Dynamic Range – широкий динамический диапазон), благодаря чему качество записи практически не страдает при частых перепадах уровней освещенности.
Оцифровка сигнала.

Неоспоримым преимуществом аналоговых камер высокого разрешения является возможность перехода с аналогового сигнала на цифровой с использованием коаксиального кабеля. При этом, картинка, получаемая с AHD камер, не идет ни в какое сравнение с обычными аналоговыми, и по качеству может быть сопоставима с современными цифровыми устройствами видеонаблюдения. Видеозапись с AHD камер имеет более правильное соотношение сторон (16:9), когда как у простых аналоговых камер этот показатель имеет значения 4:3, и на экране монитора такое изображение выглядит растянутым. Отсутствие сжатия изображения. Еще одной интересной особенностью AHD видеонаблюдения является передача изображения на видеорегистратор без предварительного сжатия, что позволяет избавиться от задержек, возникающих при кодировании и сжатии видеоинформации, и получать картинку с устройств видеозахвата на DVR в реальном режиме времени. В то же время при передаче сигнала с IP камер может наблюдаться несущественная задержка до 300 мс. Также вместе с видеосигналом по одному коаксиальному кабелю может передаваться и звук, и сигнал управления поворотными камерами (PTZ).
Открытость.
AHD технология полностью открыта для оборудования любых производителей, что значительно упрощает внедрение камер в уже существующую систему видеонаблюдения, а также замену старых аналоговых устройств на новые камеры высокого разрешения. Дальность. В тех случаях, когда предполагается большой разброс устройств видеозахвата по территории (100-300 м, и более), AHD камеры являются идеальным вариантом, в виду своей способности передавать сигнал на видеорегистратор по коаксиальному кабелю на большие расстояния без потери качества. Опыт многих установщиков систем видеонаблюдения показывает, что подобные камеры могут успешно работать на расстоянии до 500, а то и 800 метров от видеорегистратора без дополнительных усилителей сигнала. В случае с IP камерами рабочее расстояние передачи сигнала по UTP кабелю ограничивается 100-120 метрами, далее уже возникают заметные помехи.

Варианты AHD камер.
На сегодняшний день существует несколько вариантов реализации технологии AHD в камерах видеонаблюдения:

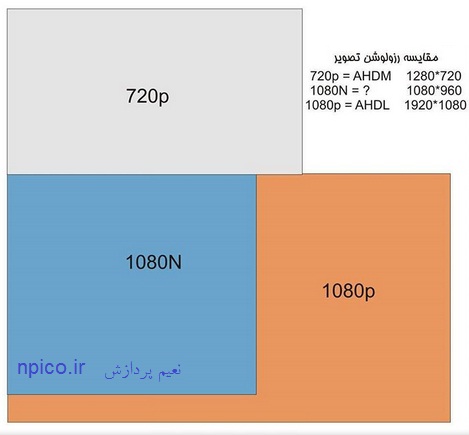

— AHD-L: Разрешающая способность данного типа устройств находится в пределах 800ТВЛ или 960Н (968х576), т. е. немного больше, чем у обычной аналоговой камеры. Во избежание введения в заблуждение потребителей такой тип устройств можно вообще исключить из линейки AHD камер, т. к. они по сути своей не обеспечивают должного разрешения изображения, заявленного из самого названия AHD.
— AHD-M: Средний формат (Middle). Обеспечивают разрешение изображения 720p (HD 1280х720), передача сигнала осуществляется по обычному коаксиалу в оцифрованном виде. Сегодня на рынке существует большой выбор устройства из этой группы.
— AHD-H. Камеры с Full HD разрешением 1080p (1920х1080). Данные камеры еще не были широко представлены на рынке, но в скором времени ожидается появление данных устройств в том же количестве, что и описанных ранее. Пожалуй, на сегодня только этот тип AHD устройств видеозахвата может обеспечить наивысшее качество изображения, сравнимое с IP камерами.

Сравнение изображения со старых аналоговых камер D1 и AHD камер:
Из вышеприведенных изображений видно, что разницы в качестве картинки между AHD-M и AHD-H несущественная, разве что AHD-H дает более широкий угол обзора, обусловленный конструктивными особенностями матрицы.
Актуальные модели Камера видеонаблюдения высокого разрешения ORIENT AHD-33-ON10B Неплохим предложением на рынке AHD камер видеонаблюдения являются устройства марки ORIENT. В качестве примера приведем одну из бюджетных наружных камер ORIENT AHD-33-ON10B, с разрешающей способностью AHD-M (1280х720, 1000 ТВЛ). Объектив устройства фиксированный, с фокусным расстоянием 3,6 мм. Имеется функция автоматического переключения режимов день/ночь, а также ИК подсветка, благодаря которой камера может снимать в полной темноте. Материалом корпуса выступает алюминий. Стоимость устройства по карману каждому, и составляет около 2600р. AHD камера Falcon Eye FE-IB1080AHD25M Еще одним интересным предложением является уличная AHD камера Falcon Eye FE-IB1080AHD/25M, с разрешением записи Full HD (1920×1080, 2 МП). Фокусное расстояние объектива составляет также 3,6 мм. Имеются встроенная ИК подсветка с заявленной дальностью до 25 м. Также в данном аппарате применяется технология шумоподавления 2D/3D, благодаря которой камера снимает одинаково качественно как днем, так и ночью. Класс защиты камеры от погодных условий, как и у предыдущего варианта IP66 (пыле-, влагозащищенный корпус). Цена также не кусается, и составляет ~ 3500р. Внутренние AHD камеры по основным характеристикам полностью похожи на наружные, за исключением различий в исполнении корпуса.

AHD или IP видеонаблюдение – что лучше?
Однозначного ответа на этот вопрос дать нельзя, и у того, и у другого есть свои преимущества. Например, IP камеры позволяют достаточно просто настроить видеонаблюдение через облачные серверы, но, как говорилось выше, видеосигнал передается на регистратор с небольшой задержкой – из видеопотока может запросто выпасть несколько секунд в процессе записи, которых в дальнейшем может просто не хватить для доказательства совершенного преступления. В тех местах, где во главу угла ставится немедленное реагирование на складывающиеся обстоятельства, предпочтительнее будет применение AHD устройств, так как задержка цифровых IP камер, пусть и на несколько секунд, не позволит охране в достаточной мере быстро заметить действия злоумышленников. Обычный коаксиальный кабель В случае модернизации существующей системы видеонаблюдения на базе устаревших аналоговых камер можно легко заменить любую камеру на AHD без демонтажа старых и прокладки новых кабельных линий благодаря тому, что передача видеосигнала осуществляется по коаксиальному кабелю. В подобных ситуациях это существенно экономит как временные, так и финансовые затраты, чего нельзя сказать о замене всех коммуникаций при переходе на IP камеры. Здесь однозначным ответом будет замещение старых аналоговых камер современными AHD, без необходимости замены коаксиального кабеля на UTP. Впрочем, AHD камеры способны работать как по «витой паре», так и по коаксиалу, поэтому при необходимости замены цифровых IP камер, можно также присмотреться к AHD видеонаблюдению, при этом вам также не потребуется менять коммуникации. Из вышесказанного можно сделать вывод, что AHD могут легко создать конкуренцию современным IP камерам, но естественно, эти 2 вида приспособлены решать разные задачи, например, для крупных объектов IP видеонаблюдение будет иметь значительные преимущества – беспроблемная интеграция с облачными сервисами, распределение нагрузки по маршрутизаторам и серверам. Для небольших объектов, к коим можно отнести квартиру, дом, дачу, приусадебную территорию, AHD видеонаблюдение соберет больше плюсов за счет простоты монтажа и настройки своими руками. Как не ошибиться в выборе? Наиболее важными характеристиками камер, на которые стоит обращать внимание при покупке, являются следующие параметры: Разрешение; Угол обзора объектива и фокусное расстояние; Чувствительность матрицы; Наличие ИК подсветки. Со всеми критериями выбора вы можете ознакомиться в статье «Как выбрать камеру для видеонаблюдения?», а сейчас мы кратко разберем описанные параметры.
Разрешение. От разрешения записи зависит качество получаемой картинки, и чем оно больше, тем больше деталей вы сможете различить. Советуем выбирать устройства с хорошим разрешением, т. к. некачественное изображение с большими пикселями на экране вас явно не порадует. Как минимум отдавайте предпочтение аналоговым камерам высокого разрешения из класса AHD-M, которые уже могут обеспечить приемлемое качество изображения, или AHD-H с Full HD разрешением.
Угол обзора и фокусное расстояние.
Угол обзора тесно связан с фокусным расстоянием, и чем значение последнего больше, тем меньше угол обзора. Например, Вам необходимо осуществить контроль за определенной территорией (ограда дома, дачный участок, комната квартиры и т. д.), и на видеозаписи Вы хотите получить общий широкий обзор всего участка. В этом случае выбирайте устройства с минимальным фокусным расстоянием и углом обзора от 90°. Когда необходимо осуществлять видеонаблюдение за определенным статичным объектом, вам потребуется камеры с более высоким фокусным расстоянием и небольшим углом обзора (например, 30°). Более понятным языком мы описывали это в статье, ссылка на которую приведена выше.
Чувствительность и ИК подсветка. От чувствительности матрицы зависит качество изображения с камеры в недостаточных условиях освещенности. Например, камеры с низкой чувствительностью сенсора будут выдавать просто черную картинку на экране монитора при наступлении сумерек, когда, как устройства с высокой чувствительностью способны осуществлять видеонаблюдение в приемлемом качестве вплоть до наступления темноты, а в темноте им позволяет снимать встроенная ИК подсветка. При этом большинство камер переходит в черно белый режим съемки (день/ночь), т. к. только в этом случае можно сохранить качество изображения без существенных потерь.

С уважением, Группа компаний «Гарант»

Вернуться к списку

Телевизор HD-ready должен иметь экран с разрешением матрицы 720p, 1080i или 1080p

Выбирая телевизор, всегда стоит обращать самое пристальное внимание на маркировку. Иначе позже может выясниться, что ваш новенький телевизор с красивой наклейкой не оправдал ожиданий. Или оправдал, но не в полной мере.

Конечно, лейбл HD-ready — это не просто маркетинговый ход. Существуют определенные стандарты, дающие производителю право отмечать подобным образом телевизор. Будьте уверены — приобретая HD-ready телевизор, вы получаете почти полноценное устройство, способное воспроизводить HD-видео с высоким разрешением изображения. В двух словах, телевизор HD-ready должен иметь экран с разрешением матрицы 720p, 1080i или 1080p. Именно таким разрешениям соответствуют различные типы HDTV-сигнала. Помимо этого, телевизор обязательно должен отвечать ряду специфических технических требований. Требования для HD-ready дисплеев разработаны европейской ассоциацией EICTA и их список является исчерпывающим. Несоответстие одного из параметров телевизора требуемым лишает права на присвоение почетного звания HD-ready:Разрешение

  • 720p. Экран 1280х720 с частотой обновления 50-60 Гц. Литера «p» — прогрессивная развертка, т. е. пиксели на экране появляются последовательно, линия за линией. В отличие от прогрессивной, на экране с чересстрочной разверткой (литера «i») ряды пикселей появляются «через один», сначала на экран выводятся нечетные ряды, потом — четные. Считается, что при прочих равных условиях прогрессивная развертка обеспечивает более качественное, аутентичное изображение.
  • 1080i. Экран 1920х1080 с частотой обновления 50-60 Гц, с чересстрочной разверткой. Как вариант — разрешение 1080p, однако, таких телевизоров в продаже до сих пор имеется не так уж много.

Об типа экранов — широкого формата (соотношение сторон экрана 16:9). Формат экрана обычных телевизоров — 4:3. Наличие определенных видеоинтерфейсов

  • Аналоговый YPbPr (компонентный). Изначально не предназначен для собственно HDTV, однако обеспечивает лучшую совместимость с имеющейся на рынке разнообразной видеоаппаратурой.
  • Цифровые DVI или HDMI. Оба интерфейса поддерживают передачу цифрового видео без предварительного сжатия и практически идентичны. Главное отличие HDMI от DVI — возможность передачи многоканального аудиосигнала. HDMI поддерживает до 8 звуковых каналов, через DVI передается только видео.

Для получения сертификата HD-ready, необходимо, чтобы интерфейсы поддерживали HDCP — протокол защиты от несанкционированной записи. Передаваемая информация в этом случае шифруется особым образом, защищая правообладателей от пиратов. К слову сказать, если оборудование не поддерживает HDCP, некоторый лицензионный контент на нем воспроизводиться попросту не будет.

Особенности HD-ready Как правило, телевизор с HD-ready имеет один изъян, впрочем, в современных условиях не особенно существенный. Обычно в таком телевизоре отсутствуют встроенные тюнеры. Т. е. для корректного воспроизведения видео на таком телевизоре, встроенным тюнером должно обладать воспроизводящее устройство. Это лишает проблему особенной остроты. Как правило, все плееры, спутниковые ресиверы и пр. такие тюнеры имеют. Единственное существенное ограничение — по приему HD-контента через уличную/комнатную антенну. Однако, поскольку HD-вещание подобного типа появится у нас весьма нескоро, в большинстве случаев отсутствием тюнера можно пренебречь, тем более, что при необходимости его можно купить дополнительно. HD-compatible Не стоит путать честный HD-ready и HD-compatible. Обычно так обозначаются несколько разные вещи. Если HD-ready — это полноценный HD-телевизор без встроенного тюнера, то HD-compatible — вещь несколько иного рода. Как правило, такие телевизоры намного дешевле, при этом они способны воспроизводить HD-контент, однако качество воспроизведения будет заметно ниже. Причиной тому — меньшее разрешение экрана телевизора, чем того требует HD, поэтому HD-сигнал искусственно ухудшается до соответствующего типу экрана разрешения. Как уже говорилось выше, наличие встроенно в телевизор тюнера обычно вовсе необязательно. Он выполняет конкретную специфическую задачу и, в условиях де-факто отсутствя у нас цифрового вещания, нужен далеко не всем. Таким образом, HD-ready телевизор — это готовое к использованию высокотехнологичное устройство.

720p против 1080p 32-дюймового телевизора [2023]: объяснение различий!

Приобретение телевизора с меньшим размером экрана и более низким разрешением может быть доступным и рискованным одновременно. Вам нужно не только экономить бюджет, но и купить тот, который прослужит долго и будет соответствовать вашим потребностям в просмотре. Поскольку вы уже здесь, позвольте нашим киноманам-резидентам оценить плюсы и минусы вариантов телевизора с разрешением 720p и 1080p, чтобы сделать ваши покупки проще.

720p или 1080p 32-дюймовый телевизор?

Различия между 720p и 1080p

При покупке 32-дюймового телевизора столкновение с дисплеями 720p и 1080p неизбежно. По этой причине наша команда перечислила ниже несколько факторов, которые помогут вам различать две спецификации в соответствии с вашими потребностями в просмотре.

Разрешение экрана . Не секрет, что более высокое разрешение соответствует лучшему качеству изображения. Таким образом, если ваш телевизор имеет разрешение 720p, его разрешение приблизительно равно 1280×720. С другой стороны, разрешение 1080p обеспечивает более высокие характеристики дисплея, начиная с 19.80×1080.

Пиксели — Точки, формирующие изображение на вашем телевизоре, называются пикселями и указывают на точность отображения вашего экрана. При воспроизведении контента телевизор с разрешением 1080p формирует около двух миллионов пикселей, а с разрешением 720p — менее миллиона.

Использование HDTV — Хотя обе спецификации широко используются в качестве форматов HDTV, более известно, что 1080p обеспечивает более плавное изображение Full HD.

Доступность контента — Для рендеринга контента на дисплеях с разрешением 720p требуются только операционные системы среднего качества, в то время как для конкурентов с разрешением 1080p требуется высокопроизводительный интерфейс.

Цены . Учитывая, что телевизоры 1080p разработаны с использованием новейших и передовых технологий, наша команда не удивилась, обнаружив, что они стоят дороже, чем их аналоги 720p.

Сходства между 720p и 1080p

При покупке 32-дюймовых телевизоров наши тестировщики заметили, что варианты 720p и 1080p не сильно отличаются по стилю и конструкции. На самом деле, даже их функции подключения с самого начала кажутся идентичными и часто совместимы с аналогичными источниками мультимедиа.
