Как выбрать диск mSATA SSD – какой лучший

Предложение дисков SSD mSATA разнообразно. На выбор у нас есть твердотельные накопители различных марок и различных технических параметров. Как выбрать лучший из них? На что обратить внимание? Чем характеризуется интерфейс mSATA и стоит ли покупать носитель этого типа?

Интерфейс mSATA – что это?

Интерфейс mSATA появился в конце 2009 года. Это уменьшенный вариант стандартного интерфейса SATA 6.0 Гб/с – он использует точно такой же разъём, имеет те же ограничения, если речь идет о пропускной способности.

Принципиальное различие между интерфейсом SATA и mSATA заключается в способе подключения носителей – в случае интерфейса SATA, следует воспользоваться соответствующим проводом, а в случае mSATA диск устанавливается непосредственно в слот, что снижает количество проводов в устройстве, способствует поддержанию порядка и позволяет разместить необходимые компоненты в очень маленьких корпусах ПК и ноутбуках.

Стоит знать! Хотя внешний вид разъема mSATA напоминает популярный слот M.2 – они несовместимы друг с другом.

Диск mSATA или SATA – что выбрать

Если вы ищите SSD для устройства, в котором находится материнская плата с разъемами SATA и mSATA, то можете задуматься над обоими решениями. Что будет полезнее?

  • Накопитель SSD SATA – намного популярнее и чаще используются, по крайней мере, если речь идет о настольных компьютерах. Больший интерес к этому стандарту связан с гораздо более широким ассортиментом дисков этого типа. Они немного больше, чем SSD mSATA, а для их подключения необходим кабель. Это хороший выбор, если вы покупаете диск SSD для настольного компьютера с корпусом типа Tower и когда не надо беспокоиться о недостатке места для кабелей.
  • Диск SSD mSATA – чуть менее популярный стандарт, который, однако, имеет свои преимущества. Диск SSD mSATA подключается непосредственно к разъёму на материнской плате, что уменьшает количество проводов и приводит к тому, что носитель занимает очень мало места. Это решение особенно рекомендуется для ноутбуков и настольных пк в компактном корпусе.

SSD mSATA очень хорошо подходит для мобильных устройств. Особенно он хорош в ситуации, когда ограничением является небольшое количество места в корпусе устройства.

Какой SSD накопитель mSATA выбрать

Предложение SSD mSATA не так впечатляет, как стандартных твердотельных накопителей, но выбрать есть из чего.

Чтобы купить хороший диск в этом стандарте, стоит начать с уточнения некоторых вопросов:

  • Какую сумму вы готовы потратить на покупку? Цена очень часто бывает важным элементом для принятия решения о покупке или отказе от конкретного решения. Вследствие этого, стоит уже в начале поисков диска сориентироваться, какие цены имеют носители mSATA, и подумать о том, какую сумму вы готовы потратить на покупку. Это позволит сузить количество дисков на выбор и сосредоточиться на сравнении важных параметров.
  • Какой емкости диск вам нужен? Емкость диска – это вопрос, который никого не оставит равнодушным. Стоит сразу задуматься над тем, какой объём вам нужен. Накопитель SSD mSATA 32 ГБ будет хорош только для мобильного устройства типа планшета, но для ноутбука или настольного компьютера лучшим вариантом будет накопитель SSD mSATA 128 ГБ или больше. Стоит помнить о том, что емкость диска очень существенно влияет на цену – чем более ограничен бюджет, тем менее емкий диск можно купить (конечно, с небольшими исключениями).

На что обратить внимание при выборе SSD mSATA

Выбирая диск SSD mSATA для ноутбука, планшета или настольного компьютера, недостаточно взглянуть на его объем и стоимость, нужно обратить внимание на остальные технические характеристики носителя:

  • Скорость чтения данных – это параметр выражается в единицах МБ/с. Он определяет максимальную скорость, с которой данные могут быть прочитаны из памяти диска. Чем выше скорость чтения, тем лучше.
  • Скорость записи данных – ещё один параметр, который связан со скоростью работы жесткого диска. Скорость записи данных также измеряется в МБ/с, и это означает, с какой максимальной скоростью данные будут сохранены на диске. Чем выше скорость записи, тем лучше.
  • Применяемые технологии – отдельные модели SSD mSATA могут быть оснащены разного рода улучшениями и технологиями, повышающими производительность носителя или даже производительность всей системы, как в случае технологии Intel Smart Response, которая позволяет использовать твердотельный накопитель в качестве кэша. Другие технологии, которые вы можете найти в дисках mSATA SSD: TRIM (функция, увеличивающая срок службы носителя SSD), Garbage Collection (функция похожа на TRIM, которая удаляет удаленные файлы из блоков флэш-памяти) и другие.
  • Аппаратное шифрование – это решение, повышающее безопасность данных, хранящихся на диске. Шифрование защищает от несанкционированного доступа к данным, но это решение можно найти в дисках с немного более высокой ценовой полки.
  • Расчетное время работы – это расчетное время безотказной работы жесткого диска, заявленное производителем. Чаще всего это несколько миллионов часов – чем больше, тем лучше.
  • Марка – многие пользователи руководствуются при покупке вопросом доверия к производителю. Диск SSD mSATA от GoodRam, Samsung или SanDisk – это популярный выбор. Также стоит обратить внимание на диски Kingston или Origin.

Популярные модели SSD mSATA

Предложение SSD mSATA достаточно разнообразное. При покупке можно руководствоваться популярностью конкретных решений.

Следующие твердотельные накопители – это модели, которые выбирают покупатели и которые получают высокие оценки пользователей:

  • SSD Samsung 860 EVO mSATA 500GB (MZ-M6E500BW) – это один из самых дорогих, но и очень популярный диск mSATA. Он обеспечивает высокую скорость записи и чтения данных. Обладает множеством технологий, повышающих его безопасность, долговечность и функциональность, а также снабжён функцией аппаратного шифрования. Диск оснащён памятью DRAM и контроллером MJX, что влияет на скорость работы диска и на комфорт его использования.

  • SSD SanDisk X300 256GB mSATA – ещё один быстрый и надежный носитель. Обеспечивает высокую скорость записи и чтения данных, а также высокий номинальный срок действия.

  • SSD mSATA 64GB Transcend SSD370 (TS64GMSA370) – носитель с меньшим объемом, но и по более низкой цене. Диск обеспечивает высокую скорость чтения данных, но чуть более низкую скорость записи.

Какие виды SSD-накопителей существуют? Рассматриваем PCI-Express, M.2, mSATA и SATA Express.

Не знаете с каким интерфейсом приобрести SSD-накопитель? Тогда данная статья поможет вам с выбором! Сегодня мы рассмотрим какие существуют интерфейсы у SSD.

0

SSD-накопители прописались уже практически во всех современных игровых ПК и ноутбуках. Не удивительно — объём накопителей увеличивается, цена снижается, выбор огромен. Да, не все они так хороши как хотелось бы, но сегодня речь пойдёт не об этом. Но кроме выбора производителя и модели встаёт ещё один вопрос — с каким интерфейсом нам требуется накопитель?

Сейчас производители продолжают развитие в двух направлениях — переход от SATA к PCI-Express и применение иного физического интерфейса. Во втором случае перед нами появились несколько новых типов разъёмов. Всё это может застигнуть пользователя врасплох в случае апгрейда своей системы.
1

SATA
Мы уже привыкли, что SSD-накопители с интерфейсом SATA представляют собой 2.5″ устройства объёмом до 1 Тб. Интерфейс SATA III (6 Гбит/с) предоставляет реальную скорость передачи данных до 550 МБ/с. Такие накопители чаще всего встречаются в ПК, моноблоках и ноутбуках, обладая, при этом, максимальной совместимостью с платформами. Но ультрабуки (к примеру — ASUS Zenbook) физически не могут вместить в себя такие накопители.
2

PCI-Express
В связи с особенностью физического интерфейса, PCI-Express SSD-накопители используются исключительно в ПК и серверах. В зависимости от накопителя, используется интерфейс PCI-Express x2, x4 или x8. Преимуществом PCI-Express накопителей является скорость, ведь она заметно превышает доступные у SATA III (550 МБ/с) — здесь мы получим уже более 780 МБ/с (данная скорость взята у ROG RAIDR Express). А в более дорогих решениях — более гигабайта в секунду.
3

mSATA
Интерфейс mSATA (mini-SATA) можно обнаружить на некоторых настольных материнских платах (например, линейке ASUS Maximus V) и в немалом количестве ноутбуков. Накопители с этим интерфейсом соответствуют спецификации SATA III (6 Гбит/с) и могут достигать скорости передачи данных 550 МБ/с. Интерфейс и устройства mSATA внешне неотличимы от mini-PCI-Express интерфейса и устройств, но они абсолютно несовместимы и установка mSATA устройства в mini-PCI-Express слот может привести к выходу из строя этих компонентов. В настоящее время mSATA уже уходит с рынка, так как его заменил более новый интерфейс — M.2.

4

SATA Express
Интерфейс SATA Express разработан специально для ПК и обладает теоретической пропускной способностью 10 Гбит/с (что на 40% быстрее, чем SATA III). Новый интерфейс предполагает использование совершенно иного разъёма на плате и на накопителе, а также использование нового кабеля для передачи информации. К примеру, новый интерфейс уже доступен на материнской плате ASUS Z87 Deluxe/SATA Express, а также будет доступен на новых материнских платах на базе чипсета Intel Z97. Правда сами накопители будут появляться только к лету. К одному разъёму можно подключить один накопитель SATA Express или два накопителя SATA III.
5

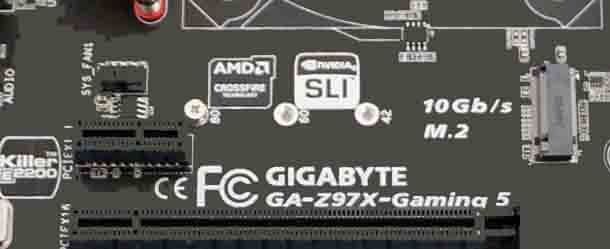

M.2 Connector (NGFF)
Ранее известные как NGFF (Next Generation Form Factor — после mSATA), накопители M.2 заняли место в ноутбуках и ультрабуках. Но некоторые настольные материнские платы также будут обладать этим разъёмом. В интерфейсе M.2 могут быть реализованы и PCI-Express линии и SATA линии. Но в большинстве случаев используются именно PCI-Express линии. Так что при выборе M.2 накопителя стоит сначала узнать из спецификации вашего устройства какой тип M.2 интерфейса у вас на плате.

6

M.2 SATA
Накопители M.2 SATA характерны скоростями SATA III (6 Гбит/с).

M.2 PCI-Express
Накопители M.2 PCI-Express используют тот же протокол передачи данных, как и SATA Express. Интерфейс M.2 PCI-Express предполагает передачу данных (теоретически) на скоростях до 10 Гбит/с (для первого поколения).
7

Данная статья является вольным переводом материала с сайта ASUS ROG.

Виджет от SocialMart

Что такое mSATA SSD?

О том, что такое SSD и какие преимущества дают такие диски мы говорили уже много, в особенности в этой статье. По сравнению с обычными жесткими дисками SSD дают большой прирост в скорости, являются энергоэфективными и бесшумными, и конечно же, компактными.

Но, как говорится, у всего есть недостатки, а именно такие диски достаточно дорогие. Поэтому, лучшим вариантом будет использовать их в комбинации с классическими HDD. То есть, SSD-накопитель мы будем использовать в качестве системного диска, а HDD будет хранилищем различных файлов и документов.

Такое сочетание может увеличить скорость компьютера в несколько раз, что немаловажно. Также, это сочетание встречается во многих сегодняшних настольных системах.

Конечно это все хорошо, но в случае с мобильными компьютерами (ноутбуками) все иначе. Так как, ноутбук— это малое и компактное устройство, строго ограниченное, то пользователям приходится сталкиваться с проблемой выбора между классическим накопителем (HDD, или твердотельным (SSD). Очень редко, на рынке встречаются модели ноутбуков, предлагающих установку сразу двух дисковых устройств. То есть, мы могли бы установить два SSD или HDD или их комбинацию. Но такие модели, как я уже сказал, встречаются редко и являются дорогими.

Сегодня существует технология, позволяющая объединить все лучшее из обоих устройств. Сегодня мы поговорим о стандарте mSATA (Mini-SATA), которое еще встречается под названием NGFF (Next Generation Form Factor) или M.2 (Что такое NVMe). Этот класс дисковых устройств существует уже несколько лет, они являются одновременно и быстрыми, и компактными, и подходят именно для ноутбуков, ультрабуков и других гибридных систем.

Что такое mSATA SSD

Стандарт mSATA первоначально разрабатывался, как ультрабыстрая буферная память, которая значительно ускоряла компьютеры. Такой вклад внесла компания Intel.

На данный момент этот стандарт используется в портативных компьютерах, так как, является миниатюрным и компактным, а также предоставляет скорость на уровне SSD.

Не все ноутбуки поддерживают данный стандарт, так как слот для установки такого устройства должен быть предусмотрен производителями ноутбуков. Если ноутбук поддерживает такой формат, то без проблем можно заменить старый диск на mSATA SSD.

Продвинуть группу в топ Одноклассников можно с помощью сервиса https://avi1.ru, заказав нужное количество подписчиков в группу, можно получать львиную долю трафика от группы. Топ групп в этой социальной сети напрямую зависит от количества участников в группах, чем их больше, тем группа выше в топе поиска.

Какие ноутбуки поддерживают mSATA SSD

Чтобы узнать, поддерживает ли Ваше устройство miniSATA SSD, необходимо посмотреть это на официальном сайте производителя, либо же в документации к ноутбуку. Например, модель от Lenovo произведенная после 2011 года уже наверняка поддерживает этот стандарт.

Многие модели сегодня уже поддерживает этот стандарт, например, HP, Toshiba, Dell, Acer и многие другие.

Как установить mSATA SSD

Installing-mSATAInstalling-mSATA

Inside-SSDInside-SSD

Процесс установки довольно простой, но если у Вас возникли сложности, тогда стоит зайти на официальной сайт производителя Вашего ноутбука. Возможно, что информация об установке mSATA SSD Вы найдете в документации к ноутбуку.

Сегодня, подобные устройства появляются все чаще, например, Samsung предлагает модели с емкостью в 1 Тб, но и цена тоже не маленькая – около 600 долларов.

Существуют и более дешевые модели с меньшей емкостью, которых хватит и на установку Важных программ и обеспечат быструю работу ноутбука. Обычный же жесткий диск можно использовать в качестве устройства для хранения фильмов, музыки и других файлов.

Компьютеры и Интернет

ATA Express (SATAe или Serial ATA Express) — это интерфейс шины для подключения устройств хранения данных к материнской плате компьютера, поддерживающий протоколы Serial ATA и PCI Express одновременно. Международная организация Serial ATA (SATA-IO) не так давно анонсировала Serial ATA Revision 3.2, и вместе с этим появилась первая реализация SATA Express. Вы знаете, что такое SATA Express? Это новая спецификация, в которой PCI Express и Serial ATA сочетаются с суперскоростным интерфейсом, который устраняет узкие места в SATA, с которыми мы столкнулись в большинстве современных твёрдотельных накопителей (SSD). Спецификация SATA III допускает скорость до 6 Гбит/с (600 МБ/с), что было быстрым некоторое время назад, но теперь с новым стандартом SATA Express вы можете ожидать скоростей до 16 Гбит/с (1,97ГБ/с).

SATAe-подключение

Стандарт SATA Express поддерживает как SATA, так и PCIe для хранения данных, к сожалению, вы не можете работать одновременно в тандеме. По сути, это означает, что если вы подключите устройство SATA, которое будет использовать только SATA, и если вы подключите устройство PCIe, вы будете работать только через PCIe. Накопитель сообщает хосту, является ли он PCIe SATA. Если вы используете устройство PCIe, будет доступно 2 линии PCI Express, а это означает, что вы сможете обеспечить производительность до 16 Гбит/с (1970 МБ/с) (8 Гбит/с на линию) на PCIe Gen 3.0 или до 10 Гбит/с (1000 МБ/с) на PCIe Gen 2.0. Шина PCI Express, на которой вы работаете, и то, какую шину поддерживает контроллер PCIe на устройстве хранения.

Чипсеты серии Intel 9 будут изначально поддерживают одно устройство SATA Express, так что будьте готовы услышать всё о SATA Express в течение многих лет. Реализация Intel SATA Express использует пару линий PCH PCIe Gen 2 вместе с двумя портами SATA III для SATA Express. Это означает, что скорость передачи данных ограничена 10 Гбит/с (1000 МБ / с). Также это означает, что вы не будете использовать всю мощь спецификации SATA Express прямо сейчас, так как линии PCIe Gen 3 не используются, но это на 67% быстрее, чем у одного SATA III. Когда речь заходит о реальной производительности последовательного чтения/записи, вы получаете до 745/809 МБ/с на диске SATA Express, таком как ASUS Hyper Express, который использует пару SSD-дисков mSATA в RAID для получения этой производительности. ASUS говорит, что пользователи их плат с SATA Express и приводом Hyper Express смогут переместить файл с фильмом размером 10 ГБ примерно за 10 секунд. Запуск пары SSD-дисков SATA III в RAID, которые способны насыщать шину SATA III, аналогичен этому, но он находится в том же парке, что и устройство SATAe, способное максимально использовать шину.

Пользователи компьютеров смогут получить производительность SATA Express 2000 МБ/с, когда компании, выпускающие чипсеты и контроллеры, перейдут на линию PCIe Gen 3. Некоторые могут быть разочарованы этим, но сегодня это не имеет особого значения, так как нет доступных конструкций PCIe Gen 3 PCH или контроллеров SSD, и вам необходимо обновить оба этих компонента, чтобы приблизиться к теоретическому пределу в 20 Гбит/с. Очевидно, что Intel уже поддерживает SATA Express в следующих чипсетах 9 серии, но мы очень сомневаемся, что AMD представит поддержку SATA Express в любых чипсетах или процессорах SoC. О том, когда выйдет PCIe Gen 3.0, пока нет ни слова и когда он будет включен на стороне чипсета, но мы знаем, что Intel, LSI/SandForce, Marvell и Samsung работают над контроллерами PCIe Gen 2 x4 и PCIe Gen 3. Тот, который должен появиться на рынке позже в этом году — это LSI SandForce SF3700 Flash Controller.

В связи с тем, что SATA Express поддерживает как сигнализацию SATA, так и PCIe, а также устаревшие разъемы SATA, существует множество вариантов конфигурации, доступных производителям материнских плат и устройств, когда речь идёт о разъемах. Вы также можете увидеть, что производители плат используют сторонние контроллеры, позволяющие использовать более одного разъема SATA Express на материнских платах.

На изображении выше показан разъём, который предназначен для подключения к устройству PCIe. Разъем  (b) будет частью кабельной сборки для приема этого разъёма или стандартного разъема SATA, а разъем (c) будет подключаться к объединительной плате или материнской плате для приема разъёма (a) или стандартного разъема SATA. Два последних разъема представляют собой сопряженную пару, предназначенную для подключения кабеля (e) к системным платам настольного ПК (d).

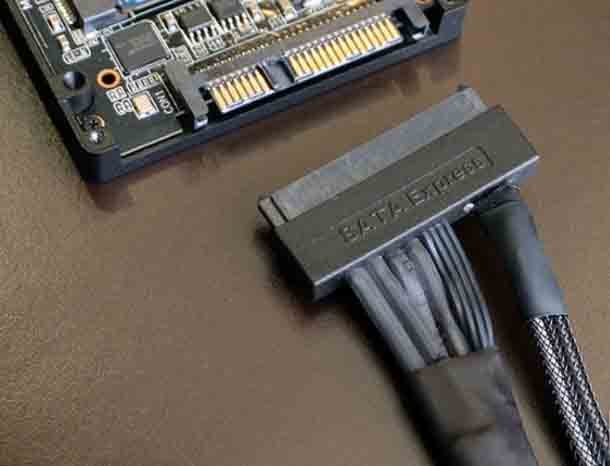

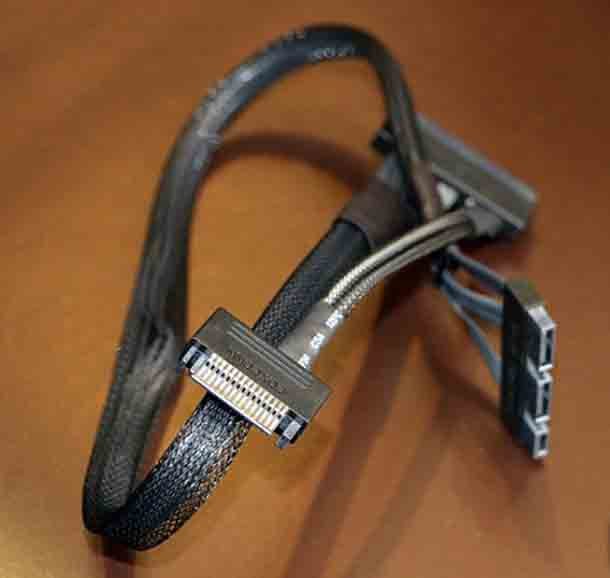

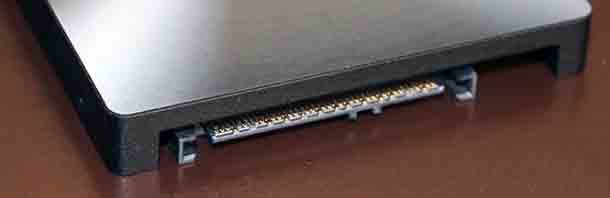

Вот пример настоящего кабеля SATA Express и накопителя, на которые мы потратили немного времени.

Одна из действительно полезных особенностей разъёма для данных SATA Express заключается в его обратной совместимости. Таким образом, если вы не используете стандартный 3,5-дюймовый разъём данных SATA, вы можете использовать два стандартных порта данных SATA для подключения устаревших устройств к системе. Следует отметить, что кабель SATA Express обеспечивает питание, поэтому есть конец, который необходимо подключить к источнику питания через 15-контактный разъем SATA или 4-контактный разъем Molex, поскольку для устройств SATAe потребуется питание. Похоже, что кабели SATA Express не будут поставляться с материнской платой, а скорее будут поставляться с устройством SATA Express, либо на данный момент их придётся приобретать самостоятельно.

Разъем SATAe довольно массивный, его длина составляет почти два дюйма, и не каждая система малого форм-фактора (SFF) может уместиться на разъеме SATA Express на плате, поскольку для него не хватает места. Похоже, что многие компании пропускают интерфейс SATA Express и используют слот m.2 на платах mini-ITX из-за ограниченного пространства доступных материнских плат. M.2 — это просто форм-фактор, а также часть стандарта SATA Express.

SATA Express также поддерживает различные интерфейсы хост-контроллера. У вас есть обычная поддержка AHCI (Advanced Host Controller Interface), но SATA Express также поддерживает энергонезависимую память Express (NVMe). NVMe выглядит действительно многообещающе, так как он был спроектирован с нуля для твёрдотельных накопителей и систем хранения PCIe.

Мы надеемся, что это поможет ответить на некоторые вопросы, которые у вас есть о SATA Express, и если у вас всё ещё есть открытые вопросы, пожалуйста, задавайте их, и мы постараемся ответить на них для Вас!



виды и разновидности ревизий сата портов



Доброго времени суток дорогие друзья.

Вы часто встречаете словосочетание «интерфейс SATA», о нем говорят ваши знакомые, а вы понятия не имеете, что это? Тогда вам стоит прочесть эту статью, из которой вы получите ответ не только на данный вопрос, но и научитесь разбираться в поколениях разъемов этого семейства.



Разбор полётов

Начнем с того, что собой представляет интерфейс. Это средство взаимодействия между двумя устройствами; в данном случае между материнкой и жестким диском. Оно состоит из контроллера, сигнальных линий и специального протокола — правил, по которым работает именно этот вид интерфейса. Чтобы вам было понятнее, физически он является разъемом в материнской плате, куда вставляется HDD.

SATA на английском языке расшифровывается как Serial Advanced Technology Attachment, что в переводе — «последовательное применение новейших технологий». Первое слово в данном случае играет ключевую роль, так как именно оно определяет вид данного интерфейса — он последовательный.

Это значит, что данные передаются бит за битом — по одному — за определенный промежуток времени. Я акцентирую внимание на этом не случайно, ведь предшественником SATA является PATA (IDE) — параллельный интерфейс, который передавал информацию по несколько бит сразу. В настоящее время он считается устаревшим, поэтому не используется.

Разработки сата стартовали в 2000 году передовыми компаниями компьютерного рынка того и нынешнего времени, среди которых Dell, Seagate, Maxtor, APT Technologies, Quantum и пр. Повсеместно интегрировать разъем в платы начали в 2003 году.



Преимущества

SATA считается лучше, чем PATA тем, что быстрее передает информацию, имеет тоньше провод. Еще один плюс — сниженное рабочее напряжение из-за сокращенного числа контактов и микросхем, поэтому контроллеры выделяют меньше тепла, следовательно, не перегреваются и дольше служат.

Судите сами, SATA обладает 7 контактами, в то время как у PATA их было 40. Также усовершенствованная форма кабеля обеспечивает ему устойчивость к многократным подключениям.

Вдобавок устаревший интерфейс предполагал подсоединение 2х устройств к одному шлейфу, в то время как в современном выделены отдельные провода для каждого гаджета. Таким образом, все приборы могут работать одновременно, устранены задержки в передаче данных и возможные проблемы при сборке комплектующих.



Виды SATA

Для работы с любым интерфейсом SATA применяются 2 кабеля: на 7 контактов для обмена информацией и на 15 контактов для подключения питания. Вместо последнего может применяться разъём Molex с 4 контактами. Силовой кабель отдает напряжение 5 и 12 В. Ширина провода составляет 2,4 см.

Отличия между видами состоят в скорости передачи данных и частоте работы шины. Рассмотрим существующие поколения:

  • SATA. Модель, вышедшая первой. Сейчас практически не используется. Ее шина функционировала на частоте 1,5 ГГц, из-за чего пропускная способность не превышала 150 Мб/с.
  • SATA 2. Впервые интерфейс появился в 2004 году на чипсете nForce 4 бренда «NVIDIA». Внешне: то же, что и предыдущий вариант. Увеличена частота до 3 ГГц, благодаря чему повысилась скорость обмена информацией до 300 Мб/с.
  • SATA 3. Релиз состоялся в 2008 году. По традиции, производительность стала больше в 2 раза (600 Мбайт/с). Сохранена совместимость между девайсами, предназначенными для предыдущих поколений.

После выхода данного интерфейса были выпущены еще 2 его модификации:

— 3.1 (2011 год). Из нововведений: Zero-power оптического дисковода (не потребляет энергию в спящем режиме), mSATA (разъем для портативных и твердотельных винчестеров, нетбуков и мобильных гаджетов), Queued TRIM Command (повышает продуктивность SSD-накопителей), Hardware Control Features (выполняет хост-идентификацию возможностей девайса). Данные передаются с той же скоростью, что и в 3 поколении.

— 3.2 — SATA Express (2013 год). Произошло слияние этого семейства и PCIe, то есть интерфейс по программному обеспечению совместим с SATA, но несущим разъемом считается PCIe.

Физически данная модель выполнена в качестве двух рядом расположенных портов SATA, поэтому можно одновременно подключать устройства, предназначенные для интерфейсов предыдущих поколений и — непосредственно для Express. Скорость передачи данных существенно повысилась: до 8 Гб/с, если задействован 1 разъем, и до 16 Гб/с — если оба.



eSATA

Этот вид интерфейса стоит выделить в отдельную группу. Потому что он предназначается для подключения устройств с внешней стороны. На это указывает первая буква в названии, которая несет в себе понятие «External» (внешний). Разъем появился в 2004 году.



В сравнении с первым поколением SATA:

  • Более надежное исполнение;
  • Провод удлинен с 1 м до 2 м;
  • Используются различные уровни сигнала.

Минусом этой версии является необходимость в специальном кабеле для подсоединения гаджетов. Недостаток упразднен в следующей модификации — eSATAp — путем внедрения технологии USB 2.0, при этом информация передается по проводам с напряжением 5 и 12 В.

Определяем версию интерфейса.

Как узнать, какой разъем SATA предполагает ваша материнская плата и подключенные к ней устройства? Есть несколько способов сделать это:

  • Почитать технические характеристики вашей модели в инструкции или на официальном сайте.
  • Посмотреть надписи непосредственно на материнке.

  • Воспользоваться утилитой CrystalDiskInfo. После установки откроется окно, где будет представлена полная информация о вашем железе.

Вот оф сайт этой програмки: http://crystalmark.info/software/CrystalDiskInfo/index-e.html

Если вы соберетесь покупать новый винт, но понравившаяся модель не будет соответствовать разъему на материнке, не спешите отказываться от своего выбора, так как продаются специальные переходники под интерфейс SATA.

Жду вас на страницах моего блога снова.



Всех благ.





Что такое Sata? Виды разъемов и скорость :: SYL.ru

Собирая компьютер или меняя его комплектующие, пользователь часто сталкивается с огромным количеством интерфейсов. Сразу с ними разобраться не просто, так как их, во-первых, очень много, во-вторых, они имеют некоторые разновидности. Отсюда часто возникают вопросы, что такое SATA или ATA? Вместе с этим важно также понимать виды этого интерфейса, различия и задачи.

Интерфейс

Прежде чем разобраться с тем, что такое SATA, нужно кратко объяснить, что же такое интерфейс. Это элемент взаимодействия, который состоит из сигнальных линий, контроллера и набора правил.

Любой кабель системы компьютера взаимодействует с устройством и материнской платой. Один конец интерфейса подключается к определенному оборудованию, а другой – к разъему на платформе.

Обмен данными

Что такое SATA? Этот интерфейс имеет последовательный обмен данными с устройствами, накапливающими информацию. Если говорить на примере, то в данный момент SATA используется для подключения жесткого диска к материнской плате.

Кабель для ЖД

Этот интерфейс с некоторых пор стал универсальным, поскольку учел ошибки прошлых изобретений и оказался наиболее подходящим для подключения винчестера к системе.

SATA имеет разъем на 7 пинов, в то время как его предшественник PATA имел 40 пинов. В связи с этим, размер интерфейса значительно уменьшился, что повлекло и уменьшение сопротивления воздуха. Таким образом, намного проще стало организовывать систему охлаждения, а воздух, разгоняемый ее кулерами, стал доставать до всех элементов питания.

Еще одной положительной чертой SATA-кабеля стала его устойчивость к многократному подключению. Производители позаботились о том, чтобы питающий шнур имел качественные и крепкие материалы.

Еще одним изменением стал принцип подключения кабелей. Ранее, когда был популярен PATA-интерфейс, подключение осуществлялось попарно. Одним шлейфом можно было объединить два устройства. Сейчас же каждое комплектующее подключается одним кабелем.

Такое изменение повлияло на технологию совместной работы оборудования. Кроме того, значительно уменьшились проблемы при комплектации системы, исчезли неполадки при применении нетерминированных шлейфов.

Подключение кабеля SATA

Вариации

С тех пор, как мир узнал что такое SATA, этот интерфейс пережил два поколения. Кроме того, у него появилось огромное количество модификаций для разных устройств. Среди основных типов выделяется 1, 2 и 3 ревизии. Также SATA обзавелся множеством модификаций и переходников.

Первая ревизия

Впервые HDD SATA появился в 2003 году. Это была первая попытка создать интерфейс. Шина работала на скорости 1500 МГц. При этом пропускная способность не превышала 150 Мбайт/с. Так многие сравнивали эту ревизию с Ultra ATA, которая имела незначительно меньшие показатели скорости передачи данных.

Все же можно выделить и некоторые новшества. Во-первых, последовательная шина сменила параллельную. Во-вторых, это повлекло за собой и функционирование на более высоких скоростях. В-третьих, отпала проблема синхронизации каналов. Такое изобретение стало революционным в компьютерной технологии.

Материнская плата

Вторая ревизия

SATA 2 не заставил себя долго ждать и появился в обновленном формате. Он стал работать на частоте 3000 МГц. При этом пропускная способность была равна 300 Мбайт/с нетто. Когда производители других механизмов разглядели в этом интерфейсе потенциал, они начали применять его в своих новинках. В итоге, первой в производстве новых девайсов оказалась компания Nvidia, которая применила этот интерфейса в чипсете.

Новинка должна была работать с предыдущей ревизией SATA. Но многие пользователи столкнулись с тем, что в некоторых устройствах и контроллерах необходимо было ручное вмешательство в режимы работы. Так некоторые производители внедрили специальные перемычки для переключения между SATA 1 и SATA 2.

Третья ревизия

SATA 3 также не заставил себя долго ждать и появился уже в 2008 году. Это ревизия обзавелась пропускной способностью в 6 Гбит/с брутто. Помимо того, что новый интерфейс стал работать быстрее, появилось и улучшенное управление питанием. Учитывая ошибки прошлых ревизий, разработчики продумали совместимость всех ранее выпущенных интерфейсов этой серии.

Устаревший интерфейс

SATA III позже была доработана. Так появилось еще два типа.

SATA Revision 3.1 получила довольно много существенных и не очень изменений. К примеру, появился вариант mSATA для мобильных аппаратов. С новой технологии Zero-power интерфейс перестал требовать энергию в спящем режиме. Также улучшилась производительность твердотельных накопителей, снизилась общая энергия потребления, также появились возможности хост-идентификации.

Далее последовала SATA Revision 3.2. Обычно эту версию также называют Express. В целом, этот интерфейс взаимодействовал с классическим SATA, но несущим интерфейсом в этом случае стал PCI Express, что понятно из названия. Это все повлекло к изменениям в конструкции порта. Новинка получила два расположенных в длину SATA-порта, которые позволили подключать как винчестеры, так и накопители, работающие с SATA Express. Один из разъемов работал при скорости 8 Гбит/с, а второй – 16 Гбит/с.

Вместе с этой ревизией стала известна модификация micro SSD. Она была разработана специально для встроенных накопителей небольшого размера.

«Горячая замена»

Устройства развивались, а вместе с ними появлялись новые вариации интерфейсов. Чуть позже первой ревизии SATA на рынке появился вариант eSATA. Этот интерфейс предполагал подключение оборудования в режиме «горячей замены».

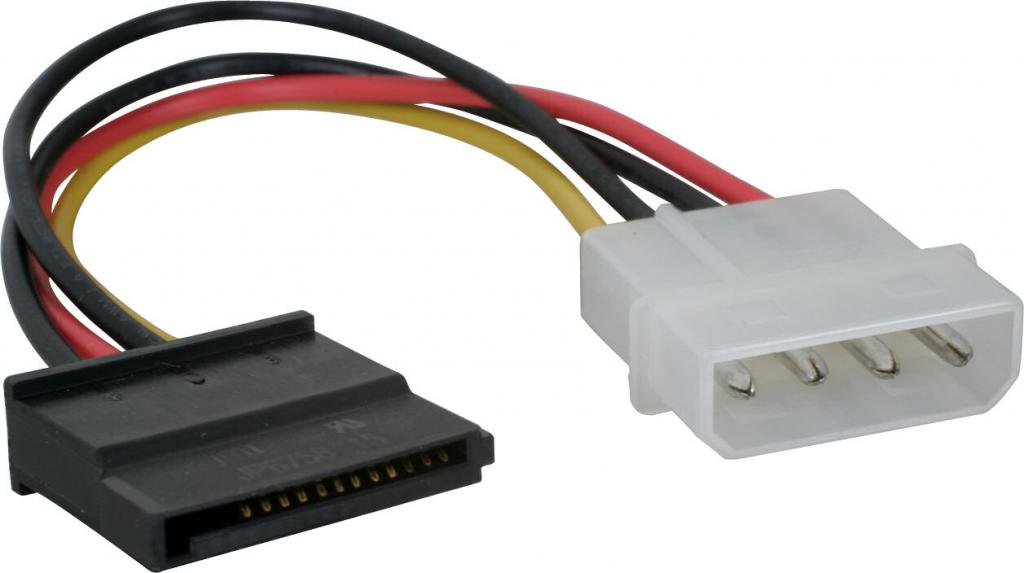

Переходник для SATA

Что это за режим? «Горячая замена» позволяет включать или отключать устройство к системе, которая может при этом беспрерывно работать. В этом случае не нужно отключать компьютер, чтобы подключить к нему ЖД.

Вариант eSATA обзавелся своими особенностями:

  • Интерфейс оказался менее хрупким, а также мог иметь большее число подключений, чем SATA. Проблема была лишь в том, что оба интерфейса оказались несовместимы.
  • Требовал подключения двух кабелей.
  • Длина провода увеличилась. Это было сделано для того, чтобы компенсировать потери изменения уровня сигналов.
  • Показатели скорости передачи были выше средних значений.

Чтобы использовать данный разъем, в операционной системе Windows необходимо было включить особый режим. Для этого нужно было перейти в BIOS и выбрать Advanced Host Controller Interface.

Подключение жесткого диска

В этом случае многие пользователи столкнулись с такой проблемой, что операционная система могла перестать загружаться. Но это было лишь в момент популярности Windows XP, который подключался к контроллеру с режимами ATA. Сейчас это проблема совсем не актуальна, поскольку данная операционная система практически не используется, а в новых такой проблемы нет.

Модификация eSATA

Изначально связывали SATA с жестким диском. Но многие разработчики принялись создавать модифицированные версии. Так появился Power eSATA. Этот вариант объединял eSATA и USB. Интерфейс позволял одновременно использовать кабель Power Over eSATA и подключать накопитель без каких-либо переходников.

Мини-версия

У классического интерфейса SATA также появились свои модификации. В 2009 году стал известен разъем Mini-SATA. Сейчас его определяют как форм-фактор для твердотельных накопителей, которые имеют уменьшенный разъем относительно жестких дисков.

Mini-SATA работает в ноутбуках и других устройствах, которые функционируют с небольшими SSD-дисками. Скорее всего, mSATA появился от интерфейса PCI Express Minin Card. Оба разъема электрически совместимы, но имеют разницу в сигналах.

Переходники SATA

Глядя на широкое разнообразие вариаций SATA и разных его модификаций, становится понятно, что для всего этого добра необходимо покупать переходники. Конечно, адаптеры нужны не всегда. Но есть устройства, которые имеют устаревший тип подключения и требуют соответствующего интерфейса.

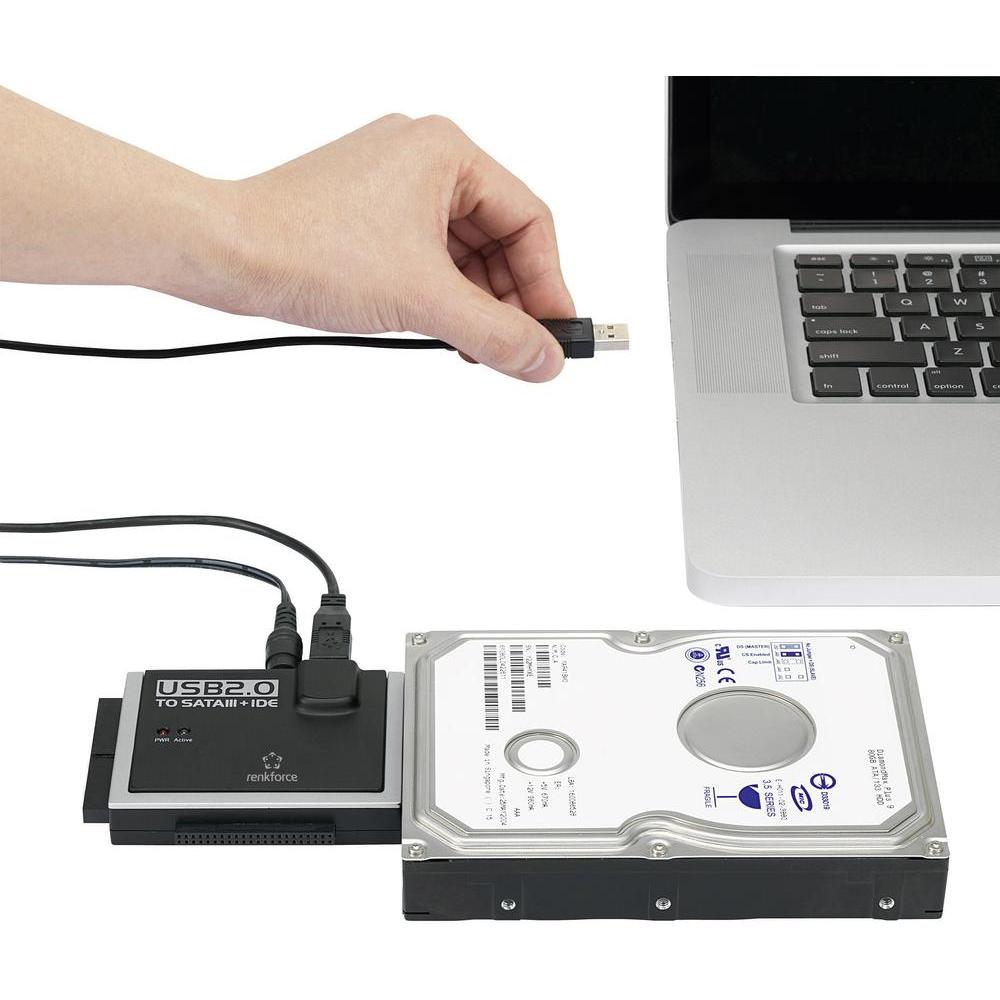

Адаптер для SATA

Самым популярным адаптером считается SATA на IDE и наоборот. Поскольку IDE является устаревшей версией, то потребность в переходниках практически отпала. Раньше этот вопрос был актуален, поскольку многие устройства, и материнские платы в том числе, работали с ATA. Сейчас же все оборудование работает на разных ревизиях SATA (преимущественно на третьей), поэтому не требует адаптеров.

Вопрос о переходниках может быть актуальным в случае более современных интерфейсов. Так, некоторые пользователи ищут адаптер mSATA-M.2 или USB-SATA.

Адаптеры найти просто. Особенно их много в популярных китайских интернет-магазинах. Кстати, именно там чаще всего и заказывают подобные механизмы.

Выводы

SATA-разъем имеет долгую историю. Он развивается и с каждым годом обзаводится новыми модификациями, которые оказываются намного быстрее и эффективнее. Как и любой другой интерфейс, предполагается, что этот вскоре будет заменен на еще одну свою улучшенную версию, которая появится с увеличенной скоростью передачи данных.

SATA - это... Что такое SATA?

SATA (англ. Serial ATA) — последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA).

SATA Revision 1.0 (до 1,5 Гбит/с)

Спецификация SATA Revision 1.0 была представлена 7 января 2003 года. Первоначально стандарт SATA предусматривал работу шины на частоте 1,5 ГГц, обеспечивающей пропускную способность приблизительно в 1,2 Гбит/с (150 МБайт/с). (20%-я потеря производительности объясняется использованием системы кодирования 8b/10b, при которой на каждые 8 бит полезной информации приходится 2 служебных бита). Пропускная способность SATA/150 незначительно выше пропускной способности шины Ultra ATA (UDMA/133). Главным преимуществом SATA перед PATA является использование последовательной шины вместо параллельной. Несмотря на то, что последовательный способ обмена принципиально медленнее параллельного, в данном случае это компенсируется возможностью работы на более высоких частотах за счёт отсутствия необходимости синхронизации каналов и большей помехоустойчивостью кабеля. Это достигается применением принципиально иного способа передачи данных (см. LVDS).

SATA Revision 2.0 (до 3 Гбит/с)

Стандарт SATA/300 работает на частоте 3 ГГц, обеспечивает пропускную способность до 3 Гбит/с (300 МБайт/с для данных с учётом 8b/10b кодирования). Впервые был реализован в контроллере чипсета nForce 4 фирмы «NVIDIA». Часто стандарт SATA/300 называют SATA II или SATA 2.0.[1] Теоретически устройства SATA/150 и SATA/300 должны быть совместимы (как контроллер SATA/300 с устройством SATA/150, так и контроллер SATA/150 с устройством SATA/300) за счёт поддержки согласования скоростей (в меньшую сторону), однако для некоторых устройств и контроллеров требуется ручное выставление режима работы (например, на НЖМД фирмы Seagate, поддерживающих SATA/300, для принудительного включения режима SATA/150 предусмотрен специальный джампер).

SATA Revision 3.0 (до 6 Гбит/с)

Официальный логотип SATA rev. 3.0

Спецификация SATA Revision 3.0 представлена в июле 2008 и предусматривает пропускную способность до 6 Гбит/с (600 МБайт/с для данных с учётом 8b/10b кодирования). В числе улучшений SATA Revision 3.0 по сравнению с предыдущей версией спецификации, помимо более высокой скорости, можно отметить улучшенное управление питанием. Также сохранена совместимость, как на уровне разъёмов и кабелей SATA, так и на уровне протоколов обмена.

SATA Revision 3.1

Новшества:[2]

  • mSATA, SATA для SSD накопителей в мобильных устройствах, PCI Express Mini Card-подобный разъем, который электрически несовместим[3]
  • Zero-power оптического привода. В режиме ожидания оптический привод SATA не потребляет энергию
  • Queued TRIM Command улучшает производительность SSD накопителей
  • Required Link Power Management снижает общее энергопотребление системы из нескольких устройств SATA
  • Hardware Control Features позволяет хост-идентификацию возможностей устройства

Описание SATA

SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов внутри системного блока.

SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA также разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA-устройств поставляется с двумя разъёмами питания: SATA и Molex.

Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.

Стандарт SATA поддерживает функцию очереди команд (NCQ, начиная с SATA Revision 1.0a[источник не указан 560 дней]).

В отличие от PATA, стандарт SATA предусматривает горячую замену активного устройства (используемого операционной системой) (начиная с SATA Revision 1.0)

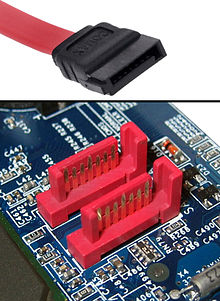

Разъёмы SATA

SATA-устройства используют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Стандарт SATA предусматривает возможность использовать вместо 15-контактного разъёма питания стандартный 4-контактный разъём Molex.

Использование одновременно обоих типов силовых разъёмов может привести к повреждению устройства.[4]

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Существует также 13-и контактный[источник не указан 560 дней] совмещенный разъем SATA применяемый в серверах, мобильных и портативных устройствах для тонких накопителей. Состоит совмещенный разъем из 7-и контактного разъема для подключения шины данных и 6-и контактного разъёма для подключения питания устройства. Для подключения к данным устройствам в серверах может применяться специальный переходник.

Контакт # Назначение
1 GND
2 A+ (Передача данных)
3 A− (Передача данных)
4 GND
5 B− (Прием данных)
6 B+ (Прием данных)
7 GND
 — Замок
A 7-pin Serial ATA data cable.
7-контактный кабель передачи данных Serial ATA.
Контакт # Порядок подключения Назначение
 — Замок
1 3 +3,3 В
2 3
3 2
4 1 GND
5 2
6 2
7 2 +5 В
8 3
9 3
10 2 GND
11 3 Activity indication and/or staggered spin-up
12 1 GND
13 2 +12 В
14 3
15 3
A 15-pin Serial ATA power connector.
15-контактный кабель питания Serial ATA.

eSATA

Проблемы с содержанием статьи Проверить информацию.

Необходимо проверить точность фактов и достоверность сведений, изложенных в этой статье.
На странице обсуждения должны быть пояснения.

Официальный логотип eSATA Проблемы с содержанием статьи Разъёмы SATA (слева) и eSATA (справа)

eSATA (External SATA) — интерфейс подключения внешних устройств, поддерживающий режим «горячей замены» (англ. Hot-swap). Был создан несколько позже SATA (в середине 2004).

Основные особенности eSATA

  • Разъёмы — менее хрупкие, и конструктивно рассчитаны на большее число подключений чем SATA, но физически несовместимы с обычными SATA, добавлено экранирование разъема.
  • Требует для подключения два провода: шину данных и кабель питания. В новых спецификациях планируется[5] отказаться от отдельного кабеля питания для выносных eSATA-устройств.
  • Длина кабеля увеличена до 2 м (по сравнению с 1 метровым у SATA), для компенсации потерь изменены уровни сигналов (повышен уровень передачи и уменьшен уровень порога приемника).
  • Средняя практическая скорость передачи данных выше, чем у USB 2.0 или IEEE 1394.
  • Сигнально SATA и eSATA совместимы, но используют разные уровни сигнала.

Windows

Для поддержки режима горячей замены нужно включить в BIOS режим AHCI. В случае, если загрузочный диск Windows XP подключен к контроллеру, которому переключают режим с IDE на AHCI, Windows перестанет загружаться — активировать этот режим в BIOS возможно только до установки Windows XP. После включения режима в BIOS необходимо в начале инсталляции Windows XP установить драйвер контроллер AHCI с дискеты «по методу F6».

Можно на установленную Windows XP без AHCI поставить AHCI драйвер вручную (выбором inf-файла), после этого перезагрузиться в BIOS и выставить SATA mode режим во вкл. ("ON").[6]

Linux

Практически все дистрибутивы поддерживают eSATA без каких-либо настроек. Для поддержки ядро должно быть сконфигурировано с поддержкой AHCI.

Power eSATA (eSATAp)

Изначально eSATA передаёт только данные. Для питания должен использоваться отдельный кабель. Компания MicroStar создала новый вид eSATA-разъёма, совместив eSATA (для данных) с USB (для питания). Новый вид разъёма имеет название Power eSATA.[7]. Данный разъём позволяет при использовании кабеля Power Over eSATA подключать SATA накопители без каких-либо дополнительных переходников.

mSATA

Mini-SATA это форм-фактор твердотельных жестких дисков, имеющий размер 50,95 х 30 х 3 мм, был объявлен Serial ATA International Organization 21 сентября 2009 года[8]. Поддерживает нетбуки и другие устройства, которые требуют небольшие SSD диски. Разъем mSATA похож на интерфейс PCI Express Mini Card[9], они электрически совместимы, но требуют переключения некоторых сигналов на соответствующий контроллер.

SAS

Интерфейс SAS (англ. Serial Attached SCSI) обеспечивает подключение по физическому интерфейсу, аналогичному SATA, устройств, управляемых набором команд SCSI. Обладая обратной совместимостью с SATA, он даёт возможность подключать по этому интерфейсу любые устройства, управляемые набором команд SCSI — не только НЖМД, но и сканеры, принтеры и др. По сравнению с SATA, SAS обеспечивает более развитую топологию, позволяя осуществлять параллельное подключение одного устройства по двум или более каналам. Также поддерживаются расширители шины, позволяющие подключить несколько SAS-устройств к одному порту.

SAS и SATA2 в первых редакциях были синонимами. Но позже производители посчитали, что реализовывать SCSI полностью в настольных компьютерах нецелесообразно, поэтому мы сейчас наблюдаем такое разделение. К слову, такие высокие скорости, заложенные в стандарте SATA, на первый взгляд могут показаться излишними — обычный SATA HDD использует, в лучшем случае, 40-45% пропускной способности шины. Однако работа с буфером винчестера происходит на полной скорости интерфейса.

«Переходники» с SATA на IDE и c IDE на SATA

Проблемы с содержанием статьи Пример контроллера SATA -> IDE

Существуют платы, позволяющие подключать устройства SATA к разъёмам IDE и наоборот. Это — активные устройства (которые, по сути, имитируют устройство и контроллер в одной микросхеме). Такие устройства требуют питания (обычно 5 или 12 вольт), и подключаются к разъёмам Molex серии 8981.

Сравнение с другими шинами

Название Пропускная способность шины (Mbit/s) Скорость передачи (MB/s) Макс. длина кабеля (m) Передаёт энергию Устройств на канал
eSATA 3 000 300 2 with eSATA HBA (1 with passive adapter) Нет 1 (15 with port multiplier)
eSATAp 5 V/12 V[10]
SATA revision 3.0 6 000 600[11] 1 Нет
SATA revision 2.0 3 000 300
SATA revision 1.0 1 500 150[12] 1 per line
PATA 133 1 064 133.5 0.46 (18 in) Нет 2
SAS 600 6 000 600 10 Нет 1 (>65k с применением экспандеров)
SAS 300 3 000 300
SAS 150 1 500 150
IEEE 1394 3200 3 144 393 100 (more with special cables) 15 W, 12–25 V 63 (with hub)
IEEE 1394 800 786 98.25 100[13]
IEEE 1394 400 393 49.13 4.5[13][14]
USB 3.0 5 000 400[15] 3[16] 4.5 W, 5 V 127 (with hub)[16]
USB 2.0 480 60 5[17] 2.5 W, 5 V
USB 1.0 12 1.5 3 Да
SCSI Ultra-640 5 120 640 12 Нет 15 (plus the HBA)
SCSI Ultra-320 2 560 320
Fibre Channel
по оптоволокну
10 520 1 000 2–50 000 Нет 126 (FC-AL)
(16,777,216 при использовании коммутаторов)
Fibre Channel
по меди
4 000 400 12
InfiniBand
Quad Rate
10 000 1 000 5 (copper)[18][19]

<10,000 (fiber)

Нет 1 with point to point
Many with switched fabric
Thunderbolt 10 000 1 250 3 (copper) 10 W 7

Источники

Ссылки

См. также

Литература

  • Скотт Мюллер Модернизация и ремонт ПК = Upgrading and Repairing PCs. — 17 изд. — М.: «Вильямс», 2007. — С. 595-605. — ISBN 0-7897-3404-4

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
