Micro кабель usb: технические характеристики

Современный стандарт соединения электронных устройств

Сегодня невозможно себе представить, что на вопрос что такое USB, кто-то из людей ответит, что он не знает. Опрошенный, наверняка, сразу станет рассказывать, что это такой тип провода, с помощью которого можно соединить между собой компьютер и какое-нибудь другое устройство.

Отчасти так оно и есть, но мало кто знает, что это не просто тип проводов, а прежде всего стандарт передачи данных. В данной статье, мы подробно расскажем обо всем этом, и уделим особое внимание последнему типу данных проводов — микро usb кабель.

Возникновение стандарта USB и основные принципы функционирования

Итак, что же такое USB?

Расшифровывается сия аббревиатура, как Universal Serial Bus, что переводится, как универсальная последовательная шина. По сути — это способ подключения и передачи данных между различными электронными устройствами, в том числе и зависимыми, такими как всевозможные манипуляторы для ПК.

USB игровой манипулятор для компьютерных игр

Что побудило создать единый стандарт

Начало данным разработкам положили такие монстры индустрии электроники и программного обеспечения, как Microsoft, Intel, Phillips, NEC, IBM и многие другие. Задумывался он, как открытый стандарт, которой могли бы использовать в своих разработках, абсолютно любые производители техники.

Универсальность стала главным принципом стандарта USB. В перспективе, разработчики предполагали, что он сможет заменить все существовавшие на то время узкопрофильные разъемы для ПК, что позволило бы устройствам быть более коммуникативными.

И что более важно, подхлестнуло производителей, создавать новые оригинальные устройства и модули:

  • Немаловажным достоинством USB стало наличие линии питания в 5 Вольт. Это открывало перспективу того, что будущие устройства могли бы избавиться от подключения к внешнему источнику электропитания.
  • Общий стандарт, и простота установки избавляли от необходимости написания под устройства отдельных драйверов
    (программного обеспечения для нормального функционирования устройства), а так же создания специфических плат.
  • К следующему плюсу данного стандарта можно смело отнести новую возможность сетевого соединения устройств. Специфика подключения устроена таким образом, что один разъем может выполнять функцию хаба (разветвителя)

Совет! На практике последний плюс можно использовать при подключении нескольких устройств к одному гнезду, или, например, соединить одну камеру сразу с несколькими принтерами.

Сетевой USB разветвитель

Версии USB

На сегодняшний день существует три версии USB-кабелей.

Перечислим их в порядке появления:

  • Первым появился кабель USB версии 1.1. Применялся он в основном для подключения периферийных устройств. Сегодня его можно встретить лишь на старых материнских платах, так как для передачи данных он плохо подходит (пропускная способность разъема — 12 Мбит/сек), из-за чего разработчики устройств отказались от его применения.
  • Далее идет USB 2.0 — несмотря на наличие более быстрого разъема, который мы рассмотрим следующим, до сих пор остается самым востребованным на рынке. Причиной тому, низкая стоимость производства и высокая скорость передачи данных (до 480 Мбит/сек). Такой скорости с лихвой хватает для большинства электронных устройств.
  • Ну и последний, самый быстрый разъем — это USB 3.0. Способен обеспечить передачу данных со скоростью до 5 Гбит/сек, чего с большим запасом хватает для самых быстрых устройств. Применяется в основном для подключения внешних накопителей (переносных жестких дисков).

Обратите внимание, что практически на всех современных ноутбуках и  материнских платах для десктопных компьютеров (кроме самых бюджетных, чья цена не предполагает высоких мощностей), находятся сразу оба вида USB разъемов.

Внимание! USB 2.0 применяется для подключения мыши и внешней клавиатуры, а 3.0 — уже служит для соединения при передачи информации с носителя.

Совмещение двух разъемов на одном устройстве

Совет! Помните, что скорость передачи данных зависит не только от типа разъема, но и от типа подключаемого к нему устройства. Так что, если вы устанавливаете 2.0 флэшку в разъём USB 3.0, то не ждите, что скорость вырастет. Она останется на уровне самого медленного элемента цепочки.

Сравнение скорости разъемов USB

Типы USB разъемов

Цифровое обозначение поколения USB — это не единственный критерий по которому отличаются гнезда и штекеры. Несмотря на то, что стандарт является общепринятым, в некоторых устройствах требуются отдельные виды разъемов, отличающиеся формой и размерами.

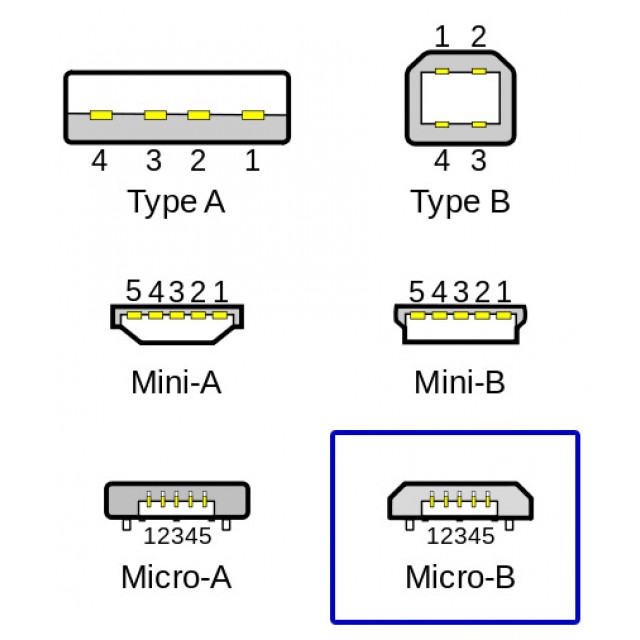

Типы USB Разъемов

Рассмотрев фото выше, можно смело возразить, что общий стандарт не такой уж и общий. Да, видов и форм достаточно много, но на самом деле это разнообразие оправдано.

Во-первых, для каждого штекера должен быть ответный разъем в виде гнезда. Во-вторых, каждый разъем обладает своим конкретным преимуществом перед остальными, что позволяет его использовать с конкретной техникой.

Давайте их и перечислим:

  • USB 2.0 типа «А» — это самый популярный компьютерный разъем, разработанный еще в середине 90-х годов. Имеет весьма прочную конструкцию, которая позволяет выполнять большое количество подключений и отключений, без риска выхода из строя как гнезда, так и штекера. Именно поэтому, до сих пор, он является эталоном для подключения компьютерной периферии, такой как: мышки, клавиатуры, веб-камеры, флэшки и прочее.
  • USB 2.0 типа «В» — это первый миниатюрный вариант для данного стандарта, который в отличие от остальных имеет квадратную форму. Несмотря на уменьшенный размер, он остается по-прежнему достаточно большим, что весьма ограничило сферу его применения. Наибольшее распространение данный разъем получил в крупногабаритной офисной технике (принтеры, сканеры и прочее).
  • Мини USB 2.0 В — постоянное уменьшение размера электроники, потребовало от рынка внедрения новых, более компактных разъемов. В результате тип «В» получил новый виток развития, и предстал в новом, уменьшенном варианте.
    Благодаря повсеместному распространению внешних жестких дисков и карманных компьютеров, данный разъем смог завоевать свою нишу. Но спустя короткое время, из-за низкой надежности, производители стали от него отказываться.

Существует еще и мини USB 2.0 А — данный разъем имеет такие же характеристики, как и предыдущий, а вся разница кроется в форме штекеров. Сегодня, практически нигде не применяется.

Внешнее отличие: микро кабель USB и мини USB

Отказ от мини USB совершенно не означал возврат к собственным стандартам, так как на его место пришел новый разъем. Кабель micro USB 2.0 В — данный разъем, по сути мало чем отличается от предыдущего, но он получил еще меньший размер, и более прочную конструкцию.

Новое модернизированное крепление штекера, предотвращает его разбалтывание и выпадение из гнезда. Всё это сделало кабель usb micro, идеальным решением для установки в любые современные гаджеты.

Распиновка для usb кабель микро

В начале 2011 года, usb микро кабель принят за универсальный вариант зарядного устройства для абсолютного большинства мобильных телефонов, планшетов и других компактных устройств.

Как уже говорилось выше, после 2.0 вышел более скоростной вариант USB — 3.0. Он также получил изменения, адаптирующие его под миниатюрную технику.

Типы кабеля «А», благодаря крупным размерам, не получили внешние изменения, за исключением цвета сердечника, как гнезда, так и штекера — он стал синим вместо черного. Благодаря этому, удалось достичь полной совместимости с предыдущим поколением.

Переходник микро USB B — A

Остальные же варианты пришлось размещать в новые корпуса, которые, однако, сохранили похожие черты. То есть, несмотря на внешнюю схожесть, данные типы разъемов не совместимы друг с другом, но у вас всегда есть возможность приобрести переходники под любой из разъемов.

USB micro кабель типа «В» и USB типа «А»

Микро USB 3.0  в основном применяется в высокоскоростных SSD накопителях и внешних жестких дисках. Скорость передачи данных подобного соединения позволяет полностью раскрыть их возможности.

Всё бы хорошо, но все-таки, ширина данного разъема практически равна типу «А», что не могло устроить многих производителей, особенно дорогой, мощной техники. В результате с недавнего времени пользователи увидели новы тип соединения — «С».

Микро USB 3.0 С

По сути, это всё тот же стандарт USB, но с новой распиновкой. По своему размеру он приближен к микро USB, но имеет при этом овальную форму.

Строение и обслуживание микро USB

Нам хотелось бы уделить больше внимания наиболее распространенному варианту данного разъема. Давайте рассмотрим все вариации данного устройства, и узнаем все его свойства.

Устройство кабеля

Стандартный USB 2.0 кабель имеет внутри четыре провода. Все основное различие кроется в устройстве концевиков провода, которые могут варьироваться в зависимости от назначения конкретной модели и её производителя.

Разнообразие штекеров

Изготовитель может заложить в особенности конструкции определенную длину провода, его толщину, наличие экранирующей оплетки, ферритовых фильтров, дополнительных жил и тип материала оплетки. В основном, именно из этих факторов и определяется стоимость того, или иного кабеля.

Кабель микро USB в армированной оплетке

На таких кабелях возможно сочетание абсолютно любых концевиков. Чаще встречаются модели, на которых микро USB типа «В», имеет обратный выход на USB 2.0 А, который используется для соединения гаджетов с персональным компьютером.

Так же часто встречаются переходы на концевики типа USB 2.0 А OTG (то есть — мама), которые фактически являются переходниками с одного типа носителей на другой. С его помощью можно легко подключить обычную USB флэшку к смартфону.

Весьма редко можно встретить вариации кабеля, предназначенные для передачи питания и определенных данных.

Итак, USB провода имеют четыре токонесущие жилы, но не все концевики имеют такое же количество ножек. Так, например, USB 2.0 А имеет 4 контакта, а микро и мини USB обладают пятью контактами, один из  которых не задействован, или завязан на землю (GND). Сделано это для того чтобы обеспечить возможность работы с OTG.

Полная таблица с распиновкой всех типов USB

Такое количество проводов и контактов обусловлено еще и тем, что USB кабели, помимо зарядных функций, служат еще и для синхронизации мобильной техники.

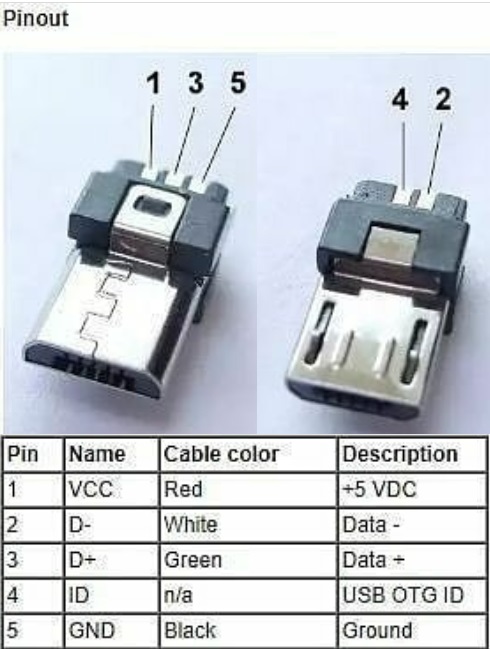

Давайте рассмотрим название всех проводов и их назначение. Чтобы лучше ориентироваться можете сверяться с приведенной выше схемой, и не забывайте внимательно следить за расположением контактов относительно корпуса.

  • Red (красный) VBUS — плюсовая клемма, +5 Вольт постоянного тока, относительно GND;
  • White (белый) D-(Data-) и Green (зеленый) D+ (Data+) — это два провода предназначенные для передачи данных между подключенными устройствами;
  • ID — не задействован в «В» разъемах или закорочен с землей;
  • Black (черный) — это земля (GND)

Внимание! Некоторые модели кабелей содержат оголенный провод или экран. Данные элементы провода на схеме не маркируются.

Ремонт микро USB

Конечно, более компактная техника стала гораздо легче, но из-за маленьких габаритов сильно усложнилось её обслуживание. По сути, при каждой поломке, пользователь вынужден обращаться в специализированный сервисный центр, не имея возможности произвести ремонт самостоятельно.

Последствия самостоятельного ремонта

Вот какова человеческая натура, которая иногда стремится лишний раз сэкономить. Не пытайтесь выполнить ремонт мелкой электроники своими руками, так как без наличия соответствующего инструмента и опыта, у вас навряд ли что-то получится. Не спасет в этом случае даже подробная инструкция, поэтому, если вы не хотите довести любимый телефон или планшет до состояния, как на фото выше, оставьте данную заботу профессионалам.

Но если вы из тех людей, кто не сдается никогда, и готовы рискнуть, то вот вам несколько советов, которые могут пригодиться во время диагностики и ремонта.

  • Меньше всего подвержены износу клеммы питания, которые разнесены по краям разъема.
  • Ножка которая вырывается с контактной площадки чаще остальных, расположена рядом с минусом. Это тот контакт, который не задействован.
  • В случае такой поломки заряд на устройство идти не будет, хотя система вполне может определять, что блок питания подключен.
  • Оставшиеся центральные контакты отвечают за передачу данных, и работают в связке одновременно. Поэтому, при выходе из строя хотя бы одной из них, синхронизация будет невозможна.

Теперь, зная функции каждой ножки, вы легко сможете определить какая из них сломана, и где искать проблему. Всё что от вас требуется — это восстановить контакт путем спаивания. Но если повреждение контакта находится внутри самого коннектора, а не в месте соединения с платой, то вам однозначно потребуется замена всего разъема на новый, аналогичного типа.

А вот тут уже кроется другая сложность. Несмотря на то, что само гнездо имеет один стандарт, его обратная часть, которая припаивается к плате, может отличаться даже не у конкретного производителя техники, а от модели к модели разных устройств. Поэтому очень важно найти именно такой, какой был установлен у вас ранее, иначе починить технику не удастся.

Филигранная работа с паяльником

Какие опасности таит в себе самостоятельный ремонт, если мастер перепутал контакты, или неаккуратно выполнил пайку элементов:

  • Самое страшная неприятность, возникнет, если спутать контакты питания. По причине того, что через данный кабель протекает постоянный ток, случится короткое замыкание, из-за чего, устройство может полностью выйти из строя.
  • Устройство будет видеть шнур, но питание проходить по нему не будет.
  • Соответственно, наоборот — питание поступает, а синхронизация невозможна.
  • В случаях перегрева платы паяльником, может выйти из строя контроллер питания, из-за чего планшет будет заряжаться только в выключенном состоянии.
  • Периодические сбои в процессе зарядки или передачи данных, требующие повторного соединения для корректной работы.
  • Ну, и наконец, холодная пайка, когда припой расплавлен не достаточно разогретым паяльником, из-за чего проблема быстро возвратится.

На этом вроде бы все, но кто знает, что может случиться в процессе работы. Поэтому повторимся,  и скажем, что если вы еще хотите пользоваться своим гаджетом, не рискуйте, и отнесите его к  специалисту. К тому же, такой незначительный ремонт, как замена гнезда USB, обойдется вам гораздо дешевле, чем замена всего устройства, в случае неудачной работы.

Подведем краткий итог

Несмотря на то, что кабель микро USB принят в качестве стандарта многими производителями компактной электроники, по-прежнему остаются компании, не желающие присоединяться к данной тенденции. К таким фирмам относятся Apple, Samsung (некоторые смартфоны), Nikon, Acer и другие, что, в первую очередь, создает неудобства для обладателей данной техники.

Мы же выражаем своё желание, чтобы в скором времени все подобные производители одумались, и количество проводов у потребителей серьезно сократится.

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Блок: 1/7 | Кол-во символов: 590
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Какие бывают разъёмы USB для смартфонов?

Кабели USB можно применять не только для передачи данных с ПК на гаджет, но и для зарядки мобильного устройства. Смартфоны способны пополнять «запасы» аккумулятора как от розетки, так и от компьютера, однако во втором случае зарядка займёт существенно больше времени. Традиционный кабель USB для смартфона с Android или с Windows Phone выглядит следующим образом:

Подобные кабели USB можно найти в различных расцветках на страницах каталога магазина GearBest.

На одном из его концов присутствует стандартный штекер USB 2.0 Type-A:

Этот штекер вставляется в USB-порт на компьютере или ноутбуке.

На втором конце провода – штекер microUSB.

Он, соответственно, вставляется в разъём микро-USB на мобильном устройстве.

Именно micro-USB 2.0 является сейчас унифицированным разъёмом: встретить его можно на смартфонах и планшетах почти всех производителей мобильной техники (за исключением Apple). Соглашение о стандартизации интерфейсов было подписано в 2011 году представителями 13-и компаний, лидирующих на мобильном рынке.

На Micro-USB выбор пал по ряду причин:

  • Разъём компактен. Его физические размеры составляют всего лишь 2×7 миллиметров – это примерно в 4 раза меньше, чем у USB 2.0 Type-A.
  • Штекер прочен – особенно если сравнивать с тонкой зарядкой Nokia.
  • Разъём способен обеспечивать высокую скорость передачи данных. Теоретически скорость передачи через Micro-USB при использовании стандарта 2.0 может достигать 480 Мбит/сек. Фактическая скорость гораздо ниже (10-12 Мбит/сек в режиме Full Speed), однако пользователям это редко доставляет неудобства.
  • Разъём поддерживает функцию OTG. Подробнее о том, какие преимущества это даёт, расскажем позже.

Конкуренцию micro-USB в борьбе за роль стандартного разъёма мог навязать Mini-USB. Мини-штекер выглядит так:

Этот вид USB-разъёма не подошёл в качестве стандартного, и вот почему:

  • Разъём больше по размерам – пусть и ненамного. Величина его – 3×7 миллиметров.
  • Разъём достаточно хрупкий – из-за отсутствия жёстких креплений он очень быстро расшатывается. Вследствие этого передача данных через кабель становится для пользователя настоящим мучением.

В 2000-х разъём вида mini-USB можно было встретить на смартфонах производителей «второго сорта» — скажем, Philips и Alcatel. Сейчас мобильных гаджетов с мини-разъёмом на рынке не найдёшь.

Помимо тех USB-разъёмов, о которых мы упомянули (Micro-USB, Mini-USB, USB Type-A), есть и другие. Например, micro-USB стандарта 3. 0 может использоваться для подключения к ПК жёстких дисков, а USB Type-B (квадратной формы)для музыкальных инструментов (в частности, MIDI-клавиатуры). К мобильной технике эти разъёмы не имеют прямого отношения (если не считать Galaxy Note 3 c USB 3.0), поэтому более подробно мы о них рассказывать не будем.

Блок: 2/6 | Кол-во символов: 2781
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и распайку контактов. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Блок: 2/13 | Кол-во символов: 823
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3. 0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Блок: 2/7 | Кол-во символов: 1688
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3. 0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Блок: 3/7 | Кол-во символов: 1606
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Что такое стандарт OTG?

Наверняка многие видели такой кабель и задумывались, для чего он нужен:

Это кабель OTG; на одном его конце — штекер micro-USB, на втором – разъём USB 2. 0, «мама». С помощью такого кабеля к смартфону или планшету можно подключить USB-флэшку, но только в том случае, если само мобильное устройство поддерживает стандарт OTG.

OTG (сокращение от On-The-Go) – это функция, предназначенная для быстрого соединения 2-х USB-устройств друг с другом, без посредничества компьютера. Подключить по OTG можно не только флэшку (хотя это, конечно, самый распространённый случай), но также, например, и компьютерную мышку, клавиатуру, внешний жёсткий диск, игровой руль, джойстик. Получится даже подсоединить смартфон к принтеру или МФУ, чтобы распечатать снимок, сделанный на камеру гаджета.

Кабели OTG для iPhone уже тоже появились, однако загрузить на «яблочное» устройство (без джейлбрейка) с внешнего носителя получается только фото и видео – и то лишь тогда, когда корневые папки на флэшке и сами фотографии имеют «правильные» названия.

Полного перечня смартфонов, поддерживающих функцию OTG, нет – просто потому, что наличием этого стандарта способны похвастать почти все современные гаджеты и список был бы огромен. Тем не менее, покупателю, намеревающемуся подключать к девайсу мышь или флэшку, стоит осведомиться у консультанта салона-магазина о поддержке OTG до того, как отдавать деньги – «на всякий пожарный».

Блок: 4/6 | Кол-во символов: 1432
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Совместимость разных версий USB

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3. 0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Блок: 4/13 | Кол-во символов: 872
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

USB Type-C: в чём преимущества?

Переход с micro-USB на USB Type-C – это новый тренд рынка мобильной электроники! Производители активно осваивают технологию и оснащают свои флагманские модели усовершенствованными разъёмами для зарядки и передачи данных. USB Type-C долго ждал «в тени»: разъём был создан ещё в 2013 году, однако только в 2016-м лидеры рынка обратили на него внимание.

Выглядит USB Type-C так:

В чём же заключаются преимущества Type-C перед привычным всем micro-USB?

  • Высокая скорость передачи данных. Пропускная способность Type-C равняется 10 Гб/сек (!). Но это только пропускная способность: в действительности на такую скорость смогут рассчитывать лишь владельцы смартфонов со стандартом USB 3.1 – например, Nexus 6P и 5X. Если гаджет использует стандарт USB 3.0, скорость окажется на отметке примерно в 5 Гб/сек; при USB 2.0 передача данных будет происходить существенно медленнее.
  • Быстрая зарядка. Продолжительность процедуры зарядки смартфона зависит от потенциального количества Вт, которые поставляются разъёмом. USB стандарта 2.0 способно подавать всего 2.5 Вт – оттого зарядка и длится часы. Разъём USB Type-C обеспечивает 100 Вт – то есть в 40 раз (!) больше. Любопытно то, что передача тока может происходить в обе стороны – как к хосту, так и от него.
  • Симметричность коннектора. Если у коннектора micro-USB есть верх и низ, то коннектор Type-C симметричен. Какой стороной его вставлять в разъём, значения не имеет. С этой точки зрения технология USB Type-C похожа на Lightning от Apple.

Достоинством Type-C является также небольшая величина разъёма – всего лишь 8.4×2.6 миллиметра. По этому критерию технологии micro-USB и USB Type-C схожи.

У USB Type-C есть и недостатки, один из которых более чем существенный. Из-за нерегулируемой работы коннектора зарядка запросто может «поджарить» мобильное устройство. Такая вероятность не является чисто теоретической – возгорания случались и на практике. Именно по этой причине распространение неоригинальных, «кустарных» кабелей и зарядок USB Type-C запрещено.

Разъём USB Type-C уже установлен на следующих мобильных устройствах: Microsoft Lumia 950XL, LG G5 SE, HTC 10 Lifestyle, Huawei Honor 8, Asus Zenfone 3.

Блок: 5/6 | Кол-во символов: 2188
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и частоупотребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

Блок: 5/13 | Кол-во символов: 672
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Заключение

Несмотря на возрастающую популярность USB Type-C, стандартный разъём USB в ближайшее время точно не «канет в Лету». Это не просто субъективное предположение, об этом говорит Дж. Рэйвенкрафт, президент компании USB Implementers Forum, поддерживающей и развивающей технологию USB. Рэйвенкрафт называет совершенно сумасшедшую цифру – 20 миллиардов; по его данным именно столько устройств в мире сейчас оснащено стандартными разъёмами USB-A.

Из-за подобной массовости новую технологию будут вводить эволюционно, а не революционно – чтобы пользователи имели возможность самостоятельно убедиться в преимуществах Type-C и принять решение об отказе от стандартного разъёма. При этом Рэйвенкрафт допускает, что, возможно, полного замещения USB-A не произойдёт никогда.

Блок: 6/6 | Кол-во символов: 771
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

  • 28 – 0,81 м;
  • 26 – 1,31 м;
  • 24 – 2,08 м;
  • 22 – 3,33 м;
  • 20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Блок: 7/7 | Кол-во символов: 1090
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Главное не перепутать — отличие Micro USB и Mini USB

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет.

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Здесь Ваше мнение имеет значение  —
 поставьте вашу оценку (оценили — 68 раз)



Блок: 13/13 | Кол-во символов: 1008
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Кол-во блоков: 15 | Общее кол-во символов: 15521
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/: использовано 4 блоков из 6, кол-во символов 7172 (46%)
  2. http://radiobooka. ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html: использовано 4 блоков из 13, кол-во символов 3375 (22%)
  3. https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam: использовано 4 блоков из 7, кол-во символов 4974 (32%)

Питание на мини usb. Распиновка микро usb разъема

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

Удобное хранение радиодеталей

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A – штекер;
  • B – гнездо;
  • 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 – заземление GND;
  • 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

  • 28 – 0,81 м;
  • 26 – 1,31 м;
  • 24 – 2,08 м;
  • 22 – 3,33 м;
  • 20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

Микро USB-разъем: что это такое?


Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Немного истории появления USB

Разработка универсальной последовательной шины или USB началась в 1994 году американским инженером индийского происхождения компании Intel Аджай Бхаттом и руководимым им подразделением из специалистов ведущих компьютерных компаний под названием USB-IF (USB Implementers Forum, Inc). В компанию разработчиков порта вошли представители Intel, Compaq, Microsoft, Apple, LSI и Hewlett-Packard. Перед разработчиками стояла задача изобрести универсальный для большинства устройств порт, работающий по принципу Plug&Play (Соедини и Играй), когда устройство после подключения к компьютеру либо начинало работать сразу, либо запускалось после установки необходимого программного обеспечения (драйверов). Новый принцип должен заменить LPT и COM порт, при этом скорость передачи данных должна быть не ниже 115 кбит/с. Кроме того, порт должен был быть параллельным, для организации подключения к нему нескольких источников, а так же позволять использовать подключение устройств на «горячую» без выключения или перезагрузки ПЭВМ.

Первый непромышленный образец USB порта под кодовым индексом 1.0 с возможностью передачи данных до 12 мбит/с. был представлен в конце 1995 – начале 1996 годов. В середине 1998 года порт был доработан автоматическим поддержанием скорости для стабильного соединения и мог работать на скорости 1,5 мбит/с. Его модификация стала USB 1.1. Начиная с середины 1997 года, были выпущены первые материнские платы и устройства с этим разъемом. В 2000 году появился USB 2.0, поддерживающий скорость 480 мбит/сек. Основной принцип разработки – возможность подключения к порту старых устройств на основе USB 1.1. В это же время появляется первая флешка на 8 мегабайт под этот порт. 2008 год с доработками контроллера USB по скорости и мощности ознаменовался выходом 3-й версии порта, с поддержкой передачи данных на скорости до 4,8 Гбит/сек.

Основные понятия и сокращения, применяемые при распиновке USB разъемов

VCC (Voltage at the Common Collector) или Vbus – контакт положительного потенциала источника питания. Для USB устройств составляет +5 Вольт. В радиоэлектрических схемах данная аббревиатура соответствует напряжению питания биполярных NPN и PNP транзисторов.

GND (Ground) или GND_DRAIN – минусовой контакт питания. В аппаратуре (в том числе и материнских платах) соединен с корпусом для защиты от статического электричества и источника внешних электромагнитных помех.

D- (Data -) — информационный контакт с нулевым потенциалом, относительно которого происходит передача данных.

D+ (Data +) – информационный контакт с логической «1», необходимый для передачи данных от хоста (ПЭВМ) к устройству и наоборот. Физически, процесс представляет собой передачу положительных прямоугольных импульсов разной скважности и амплитудой +5 Вольт.

Male – штекер разъема USB, в народе именуемый, как «папа».

Female – гнездо разъема USB или «мама».

Series A, Series B, mini USB, micro-A, micro-B, USB 3.0 – различные модификации разъемов USB устройств.

RX (receive) – прием данных.

TX (transmit) – передача данных.

-StdA_SSRX – отрицательный контакт для приема данных в USB 3.0 в режиме SuperSpeed.

+StdA_SSRX – положительный контакт для приема данных в USB 3.0 в режиме SuperSpeed.

-StdA_SSTX – отрицательный контакт для передачи данных в USB 3.0 в режиме SuperSpeed.

+StdA_SSTX – положительный контакт для передачи данных в USB 3.0 в режиме SuperSpeed.

DPWR – разъем дополнительного питания для устройств USB 3.0.

Распиновка USB разъема

Для спецификаций 1.x и 2.0 распиновкаUSB разъема идентична.

Как видим из рисунка на 1 и 4 ноге присутствует напряжение питания периферии подключаемого устройства, а по контактам 2 и 3 происходит передача информационных данных. В случае использования пятиконтакного разъема micro-USB, то следует руководствоваться следующим рисунком.

Как видим, использование 4 вывода в стандартной спецификации не предусмотрено. Однако, иногда 4 контакт применяется для подачи положительного питания на устройство. Чаще всего, это энергоемкие потребители с током, стремящимся к предельно допустимому для разъема USB 2.0, о чем будет сказано ниже. Согласно стандарту, каждый провод имеет свой цвет. Так плюсовой контакт питания соединен красным проводом, минусовой – черным, сигнал data- идет по белому, а положительный информационный сигнал data+ по зеленому. Кроме того, для защиты устройств от внешнего влияния качественные кабеля используют экранирование металлических частей разъемов посредством замыкания внешней металлизированной оплетки кабеля на корпус. Другими словами, экран кабеля может соединяться с минусом питания разъема (но это условие не обязательное). Использование экрана позволяет улучшить стабильность передачи данных, увеличить скорость и применить большую длину кабеля к устройству.


В случае применения micro-USB – OTG кабеля к планшету, 4-й неиспользуемый контакт соединяется с минусовым проводом. Схема кабеля наглядно представлена рисунком с 4pda.ru. В данном случае категорически запрещено подавать положительное питание на 4-й контакт разъема, что влечет за собой выход из строя либо контроллера USB порта, либо поломку контроллера OTG!

Что касается спецификации USB 2.0 разъема, то ниже представлена таблица основных характеристик.

Так же спецификация указывает, что для фильтрации полезного сигнала максимальная емкость между информационной шиной Data и отрицательным контактом питания (массой) допускается применение емкости номиналом до 10uF (минимум 1uF). Больше номинал конденсатора использовать не рекомендуется, поскольку на скоростях, близких к максимальным, происходит затягивание фронтов импульсов, что приводит к потере скоростных характеристик USB порта.

При подключении внешних разъемов USB портов к материнской плате стоит особое внимание уделить к правильности соединения проводов, поскольку не так страшно перепутать информационные сигналы Data – и Data+, сколько опасно поменять местами питающие провода. В этом случае из опыта ремонта электронного оборудования чаще приходит в негодность подключаемое устройство! Схему соединений необходимо смотреть в инструкции к материнской плате.

Остается добавить, что для реализации кабелей подключаемых устройств разъема USB 2.0 утвержден стандарт сечений каждого провода в шнуре.

В качестве AWG выступает американская система маркировки сечения провода.

Теперь перейдем к рассмотрению порта USB 3.0

Вторым названием USB 3.0 порта есть USB Super Speed, за счет возросшей скорости передачи данных до 5 Гб/сек. Для увеличения скоростных показателей инженеры применили полнодуплексную (двупроводную) передачу, как отправленных данных, так и принимаемых. За счет этого в разъеме появилось 4 дополнительных контакта -/+ StdA_SSRX и -/+StdA_SSTX. Кроме того, возросшие скорости потребовали применения нового типа контроллера с большим энергопотреблением, что привело к необходимости использования дополнительных контактов питания в USB 3.0 разъеме (DPWR и DGND). Новый тип разъема стал именоваться, как USB Powered B. В отступлении скажем, что первые китайские флешки под этот разъем были выполнены в корпусах без учета тепловых характеристик их контроллеров и, как результат, сильно грелись и выходили из строя.

Практическая реализация USB 3.0 порта позволила достигнуть скорости обмена данными на уровне 380Мбайт/cек. Для сравнения порт SATA II (подключение жестких дисков) способен передавать данные на скорости 250Мбайт/cек. Применение дополнительного питания позволило использовать на гнезде устройства с максимальным потреблением тока до 900mA. Так может подключиться либо одно устройство, либо до 6 гаджетов с потреблением по 150mA. При этом минимальное напряжение работы подключаемого устройства может снижаться до 4V. В следствие увеличения мощности разъема инженерам пришлось ограничить длину USB 3.0 кабеля до 3м., что является несомненным минусом данного порта. Ниже мы приводим стандартную спецификацию порта USB 3.0

Распиновка USB 3.0 разъема выглядит следующим образом:


Полной программной поддержкой спецификации USB 3.0 обладает операционная система начиная с Windows 8, MacBook Air и MacBook Pro последних версий и Linux с версии ядра 2.6.31. За счет применения в разъеме USB 3.0 Powered-B двух дополнительных контактов питания, возможно подключение устройств с нагрузочной способностью до 1А.

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем



Вуаля!


Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.


Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх


Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия


Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника


После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:


Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120




Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)


и потом зачищаем разъем от какашек и нагара


Делаем все как было и проверяем планшет:


Зарядка идет. На этом ремонт планшета окончен.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

распиновка микро и мини ЮСБ. Распиновка USB по цветам

Распиновка микро usb разъема для зарядки — коннектор шины USB появился примерно в начале 1990 годах, а его основное предназначение было использование в бытовой радиоаппаратуре. На сегодняшний день микро usb соединитель стал необычайно популярным не только в бытовых устройствах, но и в профессиональных устройствах мультимедиа. Однако, его «бытовые» истоки, четко вырисовываются в том, что данные соединители разъемного формата устанавливаются практически на любой аудио-видео аппаратуре без исключения.

Первые соединительные разъемы отличались от современных своими большими размерами, хотя его гнездо нормально устанавливалось в малогабаритные переносные устройства. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Такие типы соединительных приборов давали возможность осуществлять его основное функциональное назначение. При этом существенно разнились габаритами и в удобстве использования от раннее созданного аналога.

Устройство и распиновка микро usb разъема для зарядки

Соединительный прибор микро usb состоит и пяти контактных площадок, к каждой площадке подведен монтажный провод в изоляции. Для точной ориентации коннектора при подключении в ответную часть разъема, на верхней его экранирующей части сделана специальная фаска на грани. Контактные площадки разъема пронумерованы цифрами от единицы до пяти, которые читаются справа налево. Для наглядности это показано на снимке ниже. Схема выполнения распайки микро usb разъема, а также предназначение изолированных друг от друга его контактов показаны в таблице:

Распиновка микро USB по цвету проводов

Экранирующая оболочка, служит так же в качестве провода, но на отдельную контактную площадку не припаяна.

Современные соединительные устройства типа микро usb коннектора, обладают достаточно хорошими эксплуатационными качествами и сравнительно небольшой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов такого типа — ремонт такого вспомогательного оборудования проводится крайне редко. Но все же, если вам придется заменять бракованное гнездо коннектора, то распиновка микро usb разъема не доставит больших хлопот. Конструктивно грамотно выполненные micro USB-разъемы, даже не взирая на свои миниатюрные габариты они не позволят вам сделать грубых ошибок в монтаже.

Кабели USB имеют разные физические наконечники. Это зависит от того, к какому устройству оно подключаются. Существуют подключения к самому устройству и к хосту. Причем USB может быть с кабелем, так и без него. Возможен и такой вариант: кабель встраивается в само устройство. Кабель необходим для того, чтобы формировать интерфейс между устройством и хостом.

Но через некоторое время разработчики такого интерфейса компьютера, как USB, все равно имел маленькую скорость для того, чтобы использовать внешние жесткие диски и другие устройства, скорость которых была намного большая. Поэтому создателям USB пришлось изменить устройство так, что получилась новая модель. Теперь скорость третьего типа USB стала быстрей в десять раз. Конечно же, это отразилось и на зарядке.

Общие сведения об USB

Кабель USB состоит из четырех проводников, выполненных из меди. Это два проводника, предназначенных для питания, а еще остальные проводники в витой паре. В этот комплект еще входит и заземленная оплетка.

Рассмотрим теперь немного хост. В его качестве выступает специальный контролер, который запрограммирован и управляем. Его задача: обеспечивать деятельность интерфейса. Кстати, контролер чаще всего можно найти в микросхеме. Для соединения контролера с другими устройствами необходим концентратор.

А вот чтобы уже подключить внешние устройства к концентратору, используются порты, на конце которых и находятся разъемы. Кабели помогают USB устройствам подключаться к разъемам. Питание устройства может быть разным: от шины или внешний какой-то источник питания.

Для начала запуска достаточно всего лишь несколько минут и можно включаться в работу. Сначала сигнал о начале работы поступает на кабельный концентратор , который и сообщает дальше, что оборудование к работе готово.

Но стоит помнить одно правило. Всегда, когда начинаете выполнять распиновку устройства, сначала определите то, какова распиновка на вашем кабеле. Разъем юсб помогать подсоединить все внешние устройства к вашему компьютеру. Этот современный способ подключения заменяет все те способы, которые были ранее. Такой разъем дает дополнительные возможности : при работе компьютерного оборудования любые устройства могут быть подключены и сразу включаться в работу. Может он влиять и на работу зарядки.

Спецификация USB

Существовали первые предварительные версии USB, которые стали выпускаться еще в ноябре 1994 года. Так продолжалось в течение года. И после этого стали выходить уже новые модели USB , которые используются и до сих пор.

На сегодняшний день можно говорить о следующих моделях:

  1. USB 1.0. Эта модель выпущена в январе 1996 года.
  2. USB 1.1. Эта спецификация была выпущена в сентябре 1998 года.
  3. USB 2.0. Эта модель была выпущена в 2000 году.

Технические характеристики каждой модели

Первая модель — USB 1.0. В такой спецификации выделяют два режима работы:

  1. С низкой пропускной способностью.
  2. С высокой пропускной способностью.

Максимальная кабельная длина допускается в этой модели для первого рабочего режима – три метра, а для второго рабочего состояния достигает пяти метров. Если пожелаете подключить несколько устройств, то их можно подключить до 127.

Технические характеристики модели USB 1.1 соответствуют первой, но вот только все проблемы и ошибки, которые возникли во время ее использования, были исправлены. Кстати, это первая модель, которая получила широкую популярность и быстро распространилась.

Третья модель – это USB 2.0. Для него есть три режима работы, где могут быть задействованы и мыши, и джойстик, и геймпады, и клавиатура, а также видеоустройства и такие устройства, которые хранят информацию.

Кабели и разъемы USB

В настоящее время в компьютерном мире произошло много разных изменений. Например, появился уже новый интерфейс с модификацией USB 3.0, скорость его в десять раз сильнее предыдущей модели. Но есть и другие виды разъемов , известные как микро- и мини- юсб. Их, кстати, можно встретить в настоящее время, например, в планшетах, телефонах, смартфонах и в другой самой разнообразной компьютерной продукции.

Каждая такая шина, конечно же, имеет еще и собственную распайку или распиновку. Она необходима для того, чтобы потом изготовить переходник в домашних условиях, позволяющий переходить с одного вида разъема на другой вид. Но для этого необходимы знания. Например, определенные знания о том, как располагаются проводники. Например, можно так сделать зарядку для любого телефона. Если такую работу с разъемами выполнить неверно, то тогда и само устройство будет поврежденным.

Есть отличие и в конструкции мини и макроустройствах. Так, теперь контактов уже у них пять. А в устройстве USB 2.0 можно насчитать девять контактов. Поэтому и распайка разъемов usb в такой модели будет проходить немного по-другому. Такая же распиновка usb разъемов будет и в модификации 3.0.

Распайка будет происходить по следующей схеме: сначала проводник красного цвета, который отвечает за подачу напряжения тока, который питает. Затем следует проводник белого и зеленого окраса, задача которых передавать информацию. Потом стоит перейти к проводнику черного цвета, который принимает подачу нуля напряжения, которое подается.

В конструкции USB 3.0 провода располагаются совсем по–другому. Первые четыре из них похожи по своему разъему на устройство модели 2.0. Но, уже начиная с пятого проводника, разъемы начинают различаться. Синий, пятый, проводок передает ту информацию, которая имеет отрицательное значение. Желтый проводник передает положительную информацию.

Можно проводить распиновку устройство еще и по цветам, которые подходят для разъемов всех устройств. Преимущества таких разъемов заключается в том, что при их использовании не нужно делать перезагрузку компьютера или даже пытаться как-то вручную установить все необходимые драйвера.

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

  • А — подключается в гнездо «маму» на компьютере или ;
  • Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

  • Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
  • Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
  • Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

USB 3.0

В 3й ветви (этот кабель принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Распиновка ЮСБ 3.0 по цветам

Вывод Название Цвет провода Описание
1 VCC Красный +5В
2 D- Белый Данные —
3 D+ Зеленый Данные +
4 GND Черный Земля
5 SS TX Синий коннекторы обмена данными по протоколу Super Speed
6 SS TX+ Желтый
7 Масса или GND дополнительное заземление для сигнальных проводов
8 SS RX- Фиолетовый
9 SS RX+ Оранжевый для приема данных USB3 (StdA_SSRX)

Разъем типа USB широко применяется в качестве интерфейсного соединителя приборов бытового назначения, а также активно проникает в профессиональную сферу. Обеспечивает информационный обмен между различными современными электронными устройствами, а также дистанционное питание маломощных оконечных приборов.

Интерфейсные кабели с разъемами USB широко представлены в продаже. В практике возникает потребность в самодельном соединительном шнуре этой разновидности, которым заменяется вышедший из строя или просто утерянный покупной кабель, обеспечивается нужная длина или возникает потребность в переходнике между USB-портами разной разновидности.

Особенности USB-разъемов

Всего стандартизировано три основных версии USB-интерфейсов, Каждая новая из них обеспечивала увеличение скорости информационного объема и наращивание функциональных возможностей. Одновременно с учетом расширения областей применения менялся форм-фактор вилок.

Возможность подключения кабеля к устройству автоматически означает совместимость соединяемых устройств друг с другом.

Вилки USB-шнуров имеют полный, мини и микро форм-фактор. В центральное устройство всегда включается вилка типа А, для обслуживания периферийного устройства предназначена вилка типа В. Кроме того, вилки делятся на тип М (от англ. male – штекер) и F (от англ. female – гнездо).

Распайка usb кабеля по цветам

Распиновка USB-разъема отличается тем, что в кабелях интерфейса версии 2 используется четыре провода (варианты mini и micro — 5 проводов), тогда как в версии 3 количество проводов увеличено до девяти.

Распайка USB-разъема облегчается тем, что проводам стандартного кабеля присвоены определенные цвета, приведенные в таблице ниже.

Номер провода USB2 USB3
1 красный (плюс питания) красный (плюс питания)
2 белый (данные) белый (данные)
3 зеленый (данные) зеленый (данные)
4 черный (ноль питания или общий)
5 синий (USB3 – передача)
6 желтый (USB3 – передача)
7 земля
8 фиолетовый (USB3 –прием)
9 оранжевый (USB3 –прием)

Пятый провод в разъемах mini и micro типа B не задействуется, а в разъемах типа А замкнут на провод GND.

Дренажному проводу экрана (при наличии) отдельный номер не присваивается.

Сводка распределения проводов USB-интерфейсов версии 2 по контактам вилок различных типов приведена на рисунке ниже.

распайка usb кабеля по цветам

Распиновка usb 3.0

Для USB версии 3 раскладка проводов по контактам приведена на рисунке ниже.

распайка USB 3.0 кабеля по цветам

При изготовлении кабеля отдельные провода и экраны припаиваются к соответствующим контактам вилок.

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Для подключения используется 4-х проводный кабель, при этом два провода используются для приёма и передачи данных, а 2 провода — для питания периферийного устройства. Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания.

Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана). Кабели USB имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство (например, USB-клавиатура, Web-камера, USB-мышь) , хотя стандарт запрещает это для устройств full и high speed.

Шина USB строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».

Устройства могут получать питание +5 В от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает «горячее» подключение и отключение устройств . Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты , потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe) .

Оконечные точки , а значит, и каналы, относятся к одному из 4 классов:

  • поточный (bulk),
  • управляющий (control),
  • изохронный (isoch),
  • прерывание (interrupt).

Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы .

Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио- и видеоинформации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA (Direct Memory Access ) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП). В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.

Технические характеристики USB

Возможности, достоинства и недостантки USB:

  • Высокая скорость обмена (full-speed signaling bit rate) — 12 Мб/с;
  • Максимальная длина кабеля для высокой скорости обмена — 5 м;
  • Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с;
  • Максимальная длина кабеля для низкой скорости обмена — 3 м;
  • Максимум подключенных устройств (включая размножители) — 127;
  • Возможно подключение устройств с различными скоростями обмена;
  • Не нужно устанавливать дополнительных элементов, таких как терминаторы;
  • Напряжение питания для периферийных устройств — 5 В;
  • Максимальный ток потребления на одно устройство — 500 mA.

Сигналы USB передаются по двум проводам экранированного 4-хпроводного кабеля.

Распайка разъема USB 1.0 и USB 2.0

Тип А Тип В
Вилка
(на кабеле)
Розетка
(на компьютере)
Вилка
(на кабеле)
Розетка
(на периферийном
устройстве)

Названия и функциональные назначения выводов USB 1.0 и USB 2.0

Data (передача данных) 4 GND Ground (корпус)

Недостатки USB 2.0

Хоть максимальная скорость передачи данных USB 2.0 составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике). Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire , хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связи с этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.

Схема micro usb разъема

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Рекламный блок

Рекламный блок

Рекламный блок

Статистика

Разъёмы USB 2.0 – распайка.

РАспайка разъемов USB 2_0

В этой статье мы хотим рассказать вам о разъемах USB 2.0, применяемых в различных электронных устройствах. Они до сих пор не потеряли своей актуальности, не смотря на выход более скоростной USB 3.0, о которой мы поговорим немного позже в следующей статье на эту тему.

Аббревиатура USB расшифровывается как Universal Serial Bus, переводится как Универсальная Последовательная Шина.
Ниже на картинке представлены разъемы USB версии 2.0 (вид со стороны рабочей части, обращаем ваше внимание, это не сторона пайки):

При распайке выберите нужный разъем, рассматривайте его в зеркальном отражении, и подпаивайте провода в соответствии с их цветом. Цвета жил кабелей описаны чуть ниже.
Как видите, в названии разъемов (USB, USB mini, USB micro) присутствуют индексы. Первая буква индекса определяет тип разъема:

● А – разъем активного питающего устройства (хост, разъем компьютера или др.)
● В – разъем пассивного устройства, подключаемого к активному (разъемы принтеров, сканеров, и т.д.)

Вторая буква индекса определяет “пол” разъема:

● М – от английского слова male – то есть штекер – то есть разъем “Папа”
● F – от английского слова female – то есть гнездо – то есть разъем “Мама”

Просто USB, mini или micro говорит нам о размере разъема. Приведем пример:

USB mini AM – это разъем типа “Папа” (штекер) для подключения к активному питающему устройству размера mini.

USB-кабель имеет 4 провода:

● 1 – Провод красного цвета – VBUS – +5 Вольт с максимальным током 0,5 Ампер.
● 2 – Провод белого цвета – D- (минус Data).
● 3 – Провод зеленого цвета – D+ (плюс Data)
● 4 – Провод черного цвета – GND – общий провод, минусовой, “земля”

Mini & Micro разъемы 5-ти контактные. Распайка следующая:

● 1 – Провод красного цвета – VBUS.
● 2 – Провод белого цвета – Data минус.
● 3 – Провод зеленого цвета – Data плюс.
● 4 – Провод голубого цвета – в разъемах с индексом “В” не задействуется, в разъемах с индексом “А” соединен с черным проводом (GND) чтобы поддерживалась функция “OTG”.
● 5 – Провод черного цвета – GND.

При разделке кабеля иногда можно встретить еще одну жилу без изоляции – Shield – оплетка, экранирующая жила, корпус. Эта жила без номера.

Распайка разъемов USB Mini и USB Micro показана на следующем рисунке:

При распайке дата-кабеля для связи мобильного телефона, смартфона или планшетника с компьютером 4-й контакт остается пустой. При распайке OTG-кабеля, например, для подключения флешки к смартфону, 4-й контакт нужно соединить с 5-м (GND).

USB-мышь. Распайка разъема:

● 1 – Провод оранжевого цвета – VBUS.
● 2 – Провод белого цвета – Data минус.
● 3 – Провод зеленого цвета – Data плюс.
● 4 – Провод черного цвета – GND.

Это стандартные цвета проводов кабеля USB-мыши, но в зависимости от производителя эти цвета могут быть отличными от вышеуказанных. Например, в мышках китайского производства типа Jusajoa X-7 многих подобных цвета проводов могут быть следующие:

● 1 – Провод оранжевого цвета – VBUS.
● 2 – Провод зеленого цвета – Data минус.
● 3 – Провод синего цвета – Data плюс.
● 4 – Провод белого цвета – GND.

Назначение выводов разъема материнской платы для кабеля USB 2.0

Выше мы упоминали о функции OTG, поэтому сейчас немного разберемся, что же это такое.

OTG расшифровывается как “On The Go”, переводится как “На ходу”, то есть это позволяет соединять посредством USB различные периферийные устройства без подключения к компьютеру. Иногда такое подключение называют USB-Host. Например, можно подключить флэш-накопитель сразу к мобильному телефону или планшету как к полноценному ПК, подключить клавиатуру или мышку к гаджету, правда если этот гаджет поддерживает это периферийное оборудование. Посредством USB-OTG можно соединить фотокамеру и фотопринтер, фотокамеру со смартфоном, мобильный телефон с принтером, и т.д.

Существует ряд ограничений по такому виду подключения:

● Устаревшие модели мобильных телефонов не поддерживают USB-OTG.
● Для подключения флэш-накопителя по USB-OTG его формат должен быть FAT32.
● Максимальный размер флэш-накопителя зависит от аппаратной возможности телефона.
● HDD – так же в FAT32, и для его питания потребуется отдельный источник.

В лавках с мобильными телефонами, смартфонами и прочими гаджетами можно найти готовые OTG-кабели, и при желании можно приобрести готовый переходник. Допустим, флэшку нужно подключить к мобильному телефону с разъемом USB micro, для этого потребуется переходник USB_AF – USB_AM micro. В разъем USB-AF подключается флэшка, а штекер разъема USB-AM micro в телефон соответственно. Внешний вид переходника OTG MICRO USB THROW OTG/USB показан на следующем изображении:

Подключение флэшки к планшету точно такое же, только вместо разъема USB micro в переходнике должен быть USB mini.

И так, вы уже поняли, что обычный USB кабель отличается от USB-OTG тем, что в обычном 4-й контакт разъема не задействован, а в OTG между 4-м и 5-м контактами установлена перемычка. Именно по наличию перемычки в USB mini или micro телефон, смартфон или планшет определяет, что вы собрались к нему подключить периферию. И если вы вдруг решите сделать соединение посредством обычного кабеля, то гаджет, к которому собрались подключиться, проигнорирует подключенную флэшку, и сам будет являться пассивным устройством. Ниже на картинке показан разъем кабеля USB-OTG micro:

7_USB-OTG

8_Подключение гаджетов

Выводы юсб. Распиновка USB по цветам. Распиновка usb на материнской плате

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

  • Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

Разрабатывалась еще с 1994 года, при этом в команде разработчиков состояли инженеры из передовых компаний в сфере IT-технологий — Microsoft, Apple, Intel и других. В процессе проведения исследований преследовалась одна задача — найти универсальный порт, который мог бы использоваться для большинства устройств.

Таким образом, пользователям был предоставлен разъем USB, который практически сразу был поддержан различными разработчиками и начал активно использоваться в самых разных устройствах, начиная от персональных компьютеров и заканчивая мобильными гаджетами. Однако случилось так, что кабели с такими разъемами могли использоваться далеко не везде, да и сами по себе они были разными, в связи с чем некоторым требуется распайка мини-USB-разъема для того, чтобы сделать соответствующий переходник.

При этом мало кто знает о том, как правильно должна осуществляться данная процедура.

Понятия, которые нужно знать

Распайка USB-разъема начинается с изучения основных понятий:

  • VCC — контакт положительного потенциала Для современных USB-кабелей показатель данного контакта составляет +5 Вольт, при этом стоит отметить, что в радиоэлектрических схемах такая аббревиатура полностью соответствует напряжению питания PNP, а также NPN-транзисторов.
  • GND — контакт отрицательного потенциала источника питания. В современной аппаратуре, включая также различные модели материнских плат, данное устройство соединяется корпусом для того, чтобы обеспечить эффективную его защиту от статического электричества или же каких-либо внешних источников электромагнитных помех.
  • D- — информационный контакт, имеющий нулевой потенциал, относительно которого осуществляется транслирование информации.
  • D+ — информационный контакт, имеющий логическую единицу. Данный контакт используется для транслирования информации от хоста к устройству или же наоборот. На физическом уровне данный процесс представляет собой передачу прямоугольных импульсов с положительным зарядом, при этом импульсы имеют разную амплитуду и скважность.
  • Male — штекер данного разъема, который среди современных пользователей, которыми осуществляется распайка USB-разъема для мыши и других устройств, часто называется «папа».
  • Female — гнездо, в которое вставляется штекер. Пользователями называется «мама».
  • RX — прием информации.
  • TX — передача информации.

USB-OTG

OTG представляет собой способ соединения через кабель USB двух периферийных устройств без необходимости использования компьютера. Также такая распайка микро-USB-разъема в профессиональных кругах часто называется USB-host. Другими словами, флешка или же какой-нибудь жесткий диск таким образом могут непосредственно подключаться к планшету или же мобильному телефону точно так же, как к полноценному персональному компьютеру.

Помимо этого, к гаджетам можно подключать мышки или же клавиатуры, если они поддерживают возможность их использования. Нередко таким образом соединяют фотоаппараты и другие гаджеты с принтерами.

Какие у него есть ограничения?

Ограничения, которые имеет такая распайка микро-USB-разъема, являются следующими:


К примеру, если речь идет о подключении к телефону какой-нибудь USB-флешки, то в таком случае чаще всего применяется переходник «USB_AF-USB_AM_micro». В данном случае в разъем вставляется флешка, в то время как штекер подключается к мобильному телефону.

Особенность кабеля

Главная особенность, которой отличается распайка USB-разъема в формат OTG, — то, что в штекере контакт 4 в обязательном порядке должен замыкаться с контактом 5. В стандартном дата-кабеле к данному контакту вообще ничего не припаяно, а называется данный штекер USB-BM micro. Именно по этой причине нужно добраться до четвертого контакта, после чего при помощи перемычки присоединить его к проводу GND. После такой процедуру штекер будет переименован в USB-AM micro. Именно наличие перемычки между этими контактами в штекере позволяет аппарату определить, что к нему собираются подсоединить какое-то периферийное устройство. В том случае, если этой перемычки аппарат не будет видеть, им будет выполняться роль пассивного устройства, а любые подключенные к нему флешки просто-напросто будут полностью проигнорированы.

Как определяются устройства?

Многие считают, что при соединении в режиме OTG оба устройства полностью автоматически определяют, кто из них будет представлять собой хост, а кто будет находиться в подчинении. В действительности же в данном случае только пользователь определяет то, кто именно в данном случае будет мастером, так как в какое устройство будет воткнут штекер, оснащенный перемычкой между 4 и 5 контактами, то из них и будет являться хостом.

Как его сделать?

Через полупрозрачную изоляцию вы сможете рассмотреть несколько разноцветных проводов. Вам нужно будет подплавить изоляцию около черного провода, после чего один конец перемычки подпаять к контакту GND. С противоположной стороны можно увидеть белый провод, а также неиспользуемый контакт. В данном случае нам нужно подплавить изоляцию около незадействованного контакта, после чего к нему подпаять второй конец перемычки.

Стоит отметить, что схема распайки USB-разъема формата micro является гораздо более простой.

Развороченный штекер, который вы оснастили перемычкой, нужно будет изолировать, для чего используется специализированная термоусадочная трубка. После этого вам нужно будет просто взять «маму» от удлинителя и припаять ее к нашему штекеру цвет в цвет. Если кабели являются экранированными, то в таком случае вам нужно будет также, помимо прочего, соединить и экраны.

Можно ли заряжать?

Если к устройству подключается периферия через OTG, то в таком случае оно должно будет ее питать, что значительно может снизить общую длительность работы устройства от встроенного в него аккумулятора. В связи с этим многие задумываются, можно ли через внешний источник подзаряжать такое устройство. Это возможно, но для этого нужна поддержка специального режима в устройства, а также отдельная распайка USB-разъема для зарядки.

На самом деле режим зарядки чаще всего предусматривается современными разработчиками гаджетов, однако далеко не все позволяют проводить такую процедуру. При этом следует отметить тот факт, что для перехода в такой режим зарядки должна быть использована отдельная схема распайки USB-разъема, в которой контакты замыкаются через отдельный резистор.

Содержание:

В наш век компьютерных технологий, смартфонов и гаджетов трудно найти такого человека, который бы не знал, что такое разъемы USB. Также практически каждый понимает и такие слова, как mini- и micro-USB разъем. Ведь подобными вещами мы пользуемся практически ежедневно, что естественно. Подобные разъемы стоят и на зарядном устройстве, и на всех периферийных устройствах компьютера.

Но что делать, если распайка отошла у основания, и нет возможности даже понять, какой цвет и на какой контакт был припаян? Вот тут уже следует применить знания, а какие, сейчас попробуем разобраться.

Распайка подобного штекера, или, иными словами, распиновка USB провода, по своей сути ничего сверхсложного в себе не несет. Разобравшись с последовательностью и цветами любой, кто может держать в руках паяльник, сможет справиться с подобной работой.

Но для начала необходимо понять, что представляет собой USB штекер.

Что такое разъем USB?

По своей сути это коннектор со множеством возможностей, начиная от USB питания до передачи сложных информационных данных. Подобный кабель заменил ранее использовавшиеся варианты соединения с компьютером (порты PS/2 и т.п.). Применяется он на сегодняшний день для всех устройств, подключаемых к персональному компьютеру, будь то мышь, флешки, принтер, камера или модем, джойстик или клавиатура — кабели USB стали действительно универсальными.

Различают три вида подобных разъемов:

  • 1.1 — его предназначение — устаревшие уже периферийные устройства с возможностью передачи информации лишь в полтора мегабита в секунду. Конечно, после небольшой доработки производителем скорость передачи поднялась до 12 Мбит/сек, но с более высокоскоростными вариантами все же конкуренции он не выдержал. Еще бы, когда у компании Apple уже был разъем, поддерживающий 400 Мбит/сек. Сейчас такие виды тоже есть, но их очень мало, так как давно появились более быстрые USB провода, мини USB, да и вообще, скорость USB в жизни человека занимает особое место. Все куда-то торопятся, спешат жить, есть люди, которые практически не спят, а потому, чем быстрее скачивается информация, тем предпочтительнее коннектор, не так ли?
  • 2.0. В конце прошлого века в свет вышло второе поколение подобных разъемов. Вот тут уже производитель постарался — скорость передачи выросла почти до 500 Мбит/сек. А предназначался он, в основном, для усложненных гаджетов, вроде цифровой видеокамеры.
  • 3.0 — вот это уже действительно высокие технологии. Предельная скорость передачи данных в 5 Гбит/сек обеспечила этому USB разъему спрос, который практически свел на ноль первую и вторую версию. В третьей серии увеличено количество проводов до девяти против четырех. Однако сам коннектор не видоизменен, а потому с ним можно по-прежнему использовать виды первой и второй серий.

Обозначения при распиновке

Рассматривая схему распиновки, необходимо понимать все обозначения, которые на ней присутствуют. Обычно указываются:

  • Вид соединителя — он может быть активным (А) и пассивным (В). Пассивным называют соединение принтера, сканера и т.п. В общем разъем, который работает только на принятие информации. Через активный возможен и прием и передача данных.
  • Форма соединителя — «мама», то есть гнездо (F), и «папа» — штекер (M).
  • Размеры соединителя — обычный, mini и micro.

К примеру USB AM, то есть активный штекер USB.

Располагаться провода по цветам должны следующим образом (слева направо):

  • Провод красного цвета — плюсовой, постоянного напряжения в 5В. с максимальным током 500 миллиампер.
  • Провод белого цвета — data-
  • Провод зеленого цвета — data+
  • Провод черного цвета — этот провод является общим, «землей», «минусом». Напряжения на нем нет.

А вот mini и micro разъем включают в себя 5 проводов с таким расположением:

  • Провода красного, белого и зеленого цветов — расположены аналогично первому варианту.
  • ID — этот провод в коннекторах «В» свободен. В «А» его необходимо замкнуть на провод черного цвета.

Иногда в разъеме может присутствовать отдельный провод без изоляции — это так называемая «масса», которая припаивается к корпусу.

По представленным схемам — здесь видна внешняя сторона. Для того, чтобы самостоятельно спаять штекер необходимо взять зеркальное отображение рисунка, и как наверное стало понятно, microUSB-распиновка нисколько не сложнее, чем у обычных USB-разъемов.

Кстати, если испорченные части кабеля предполагается использовать только для зарядки мобильных, удобнее будет, посмотрев на цвета проводов, припаять только черный и красный. Такого разъема вполне достаточно для телефона, заряжать его он будет. Что делать с остальными проводами? С ними не нужно производить никаких действий.

Распиновка микро usb разъема для зарядки — коннектор шины USB появился примерно в начале 1990 годах, а его основное предназначение было использование в бытовой радиоаппаратуре. На сегодняшний день микро usb соединитель стал необычайно популярным не только в бытовых устройствах, но и в профессиональных устройствах мультимедиа. Однако, его «бытовые» истоки, четко вырисовываются в том, что данные соединители разъемного формата устанавливаются практически на любой аудио-видео аппаратуре без исключения.

Первые соединительные разъемы отличались от современных своими большими размерами, хотя его гнездо нормально устанавливалось в малогабаритные переносные устройства. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Такие типы соединительных приборов давали возможность осуществлять его основное функциональное назначение. При этом существенно разнились габаритами и в удобстве использования от раннее созданного аналога.

Устройство и распиновка микро usb разъема для зарядки

Соединительный прибор микро usb состоит и пяти контактных площадок, к каждой площадке подведен монтажный провод в изоляции. Для точной ориентации коннектора при подключении в ответную часть разъема, на верхней его экранирующей части сделана специальная фаска на грани. Контактные площадки разъема пронумерованы цифрами от единицы до пяти, которые читаются справа налево. Для наглядности это показано на снимке ниже. Схема выполнения распайки микро usb разъема, а также предназначение изолированных друг от друга его контактов показаны в таблице:

Распиновка микро USB по цвету проводов

Экранирующая оболочка, служит так же в качестве провода, но на отдельную контактную площадку не припаяна.

Современные соединительные устройства типа микро usb коннектора, обладают достаточно хорошими эксплуатационными качествами и сравнительно небольшой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов такого типа — ремонт такого вспомогательного оборудования проводится крайне редко. Но все же, если вам придется заменять бракованное гнездо коннектора, то распиновка микро usb разъема не доставит больших хлопот. Конструктивно грамотно выполненные micro USB-разъемы, даже не взирая на свои миниатюрные габариты они не позволят вам сделать грубых ошибок в монтаже.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

USB 3.0 Распайка и характеристики

Руководствуясь соображениями обратной совместимости с USB 2.0, при проектировании вилок и розеток USB 3.0 была применена концепция «усовершествования» (upgrade) возможности разъёмов за счёт добавления к уже существующей USB 2.0 части коннекторов дополнительной группы контактов, обслуживающих шину SuperSpeed USB. То есть устройства и кабели USB 2.0 подключить к разъёму SuperSpeed USB 3.0 можно, а вот наоборот – уже нельзя.

USB 3.0 коннекторы типа A (USB 3.0 Type A connectors) – установлены на сторое хост-устройста – компьютера или хаба) и разъёмы USB 3.0 типа B (USB 3.0 Type B connectors) – установлены на USB 3.0 переферии.

Кроме них, существует ещё два типа разъёмов USB 3.0 – это семейство коннекторов USB 3.0 Micro (предназначены для мобильных устройств) и новый тип USB 3.0 Powered-B (обеспечивает дополнительным питанием подключённые к ниму устройства).

Вилка и розетка типа A (USB-хост или Хаб)

Стандарт USB 3.0 обратно совместим с USB 2.0, то есть вилки кажутся такими же, как и обычныевилки типа A. Контакты USB 2.0 остались на прежнем месте, но в глубине разъёма теперь располагаются пять новых контактов. Это означает, что вам нужно полностью вставлять вилку USB 3.0 в порт USB 3.0, чтобы удостовериться в режиме работы USB 3.0, для которого требуются дополнительные контакты. Иначе вы получите скорость USB 2.0. USB Implementers Forum рекомендует производителям использовать цветовое кодирование Pantone 300° C на внутренней части разъёма.


Распиновка коннекторов USB 3.0 A -типа

Расположение контактов на розетке USB 3.0 A-типа

1 VBUS (VCC) Красный
2 D- Белый
3 D+ Зелёный
4 GND Чёрный
5 StdA_SSTX- Синий
6 StdA_SSTX+ Жёлтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSRX- Фиолетовый
9 StdA_SSRX+ Оранжевый
Экран Оплётка Экран коннектора

Распиновка коннекторов USB 3.0 B -типа

Расположение контактов на розетке USB 3.0 B-типа

1 VBUS Красный
2 D- Белый
3 D+ Зелёный
4 GND Чёрный
5 StdA_SSTX- Синий
6 StdA_SSTX+ Жёлтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSRX- Фиолетовый
9 StdA_SSRX+ Оранжевый
Shell Оплётка Экран разъёма

У разъёмов для мобильных устройств изменения более заметны. Старый разъём Micro-B USB 2.0 имел ширину 6,86 мм, однако теперь ширина разъёма USB 3.0 Micro-B для мобильных телефонов, плееров и смартфонов увеличилась до 12,25 мм. Опять же, разъёмы были сделаны таким образом, чтобы обеспечить совместимость c USB 2.0.

Распиновка коннекторов USB 3.0 Micro-B‎-типа

Расположение контактов вилки USB 3.0 Micro-B

1 VBUS Красный
2 D- Белый
3 D+ Зелёный
4 ID не подключён
5 GND Чёрный
6 StdA_SSTX- Синий
7 StdA_SSTX+ Жёлтый
8 GND_DRAIN ЗЕМЛЯ
9 StdA_SSRX- Фиолетовый
10 StdA_SSRX+ Оранжевый
Shell Оплётка Экран разъёма

Также существуют разъёмы USB 3.0 Micro ещё двух типов: вилка USB 3.0 Micro-A и розеткаUSB 3.0 Micro-AB. Визуально отличаются от USB 3.0 Micro-B «прямоугольной» (не срезанной) частью разъёма с USB 2.0 контактами, что позволяет избежать подключения вилки Micro-Aв розеткуMicro-B,а розеткуMicro-AB делает совместимой с обеими вилками.

Розетка Micro-AB будет применяться в мобильных устройствах, имеющих бортовой USB 3.0 host контроллер. Для идентификации режима хост/клиент используется пин 4 (ID) – в вилкеMicro-Aон замкнут на «землю».

Распиновка коннекторов USB 3.0 Powered-B

Новый разъём USB 3.0 Powered-Bспроектирован с использованием двух дополнительных контактов, что позволяет устройствам предоставлять до 1000 мА другому устройству, например адаптеру Wireless USB. Это позволяет избежать необходимости в источнике питания для устройства, подключаемого к Wireless USB адаптеру, делая ещё один шаг к идеальной системе беспроводной связи (без отдельного питания). При обычных проводных подключениях к хосту или хабу эти два дополнительных контакта не используются.

Разъем USB 3.0 Powered-B по своему формфактору полностью совместим с разъемомUSB 3.0 типа В, но отличаетсяот него наличием двух дополнительных контактов питания (DPWR и DGND)и двух дополнительных проводов в USB-кабеле, что позволяет давать питание USB-адаптерам без необходимости подключения их к сети.
В гнездовой разъем USB 3.0 Powered-Bмож­но вставлять штепсельный разъем USB 3.0 Pow­ered-B, разъем USB 3.0 типа В и USB 2.0 типа В. Всегов разъеме USB 3.0 Powered-B имеется 11 контактов

Дополнительные контакты питания розетки USB 3.0 Powered-B

1 VBUS +5V Питание
2 USB D- USB 2.0 данные
3 USB D+
4 GND Земля
8 StdA_SSRX- SuperSpeed приём
9 StdA_SSRX+ SuperSpeed приём
7 GND_DRAIN Земля
5 StdA_SSTX- SuperSpeed передача
6 StdA_SSTX+ SuperSpeed передача
10 DPWR Дополнительное питание на устройство
11 DGND Земля питания устройства

Разъем USB 3.0 Micro-AB


Гнездовой разъем USB 3.0 Micro-AB будет ис­пользоваться только в устройствах, поддержи­вающих стандарт OTG (On-The-Go) (собственно, как и разъем USB 2.0 Micro-AB).В гнездовой разъем LJSB 3.0 Micro-AB можно будет вставлять штепсельные разъемы USB 3.0 Micro-B, USB 3.0 Micro-A, USB 2.0 Micro-Bи USB 2.0 Micro-A.А вот гнездовой разъем USB 2.0 Micro-AB будет совместим только со штепсельными разъемами USB 2.0 Micro-Bи USB 2.0 Micro-A.

Что означает каждый цвет?

Хотите взломать цветовой код USB-кабеля? Вот что означает каждый из этих цветов, а также другие важные сведения о цвете проводов USB.

СВЯЗАННЫЕ С: Типы USB (или типы USB-кабелей) Объяснение: Все, что вам нужно знать о стандартах USB [ИНФОРМАЦИЯ]

В этой статье:

  1. Что такое цветовой код USB-кабеля?
  2. Какие цвета внутри USB-проводов?
  3. Каково назначение каждого провода USB в зависимости от цвета?
  4. Почему я должен знать цветовую кодировку проводов для USB-кабелей?
  5. Как соединить два кабеля USB вместе?

Все, что вам нужно знать о цветовом коде USB-кабеля

Что такое цветовой код USB-провода?

USB-кабели стандартно имеют четырех проводов по внутри.Они имеют разные цвета, указывающие на их использование.

Цветовой код USB-кабеля определяет назначение конкретного провода. Обычно есть два провода для питания и два провода для передачи данных.

Некоторые люди обнаруживают, что их кабель USB имеет только два провода. Когда вы видите только два провода в кабеле, это означает, что кабель предназначен для зарядки, а не для передачи данных.

Какие цвета внутри USB-проводов?

Стандартные цвета на внутренней стороне USB-кабелей: красный , черный , белый и зеленый .Каждый из этих цветов указывает на назначение провода — для зарядки или передачи данных.

Хотя стандартные цвета проводов в кабеле USB — красный, черный, белый и зеленый, не беспокойтесь, если это не относится к вашему кабелю. Иногда вы можете встретить другие цвета, такие как оранжевый , синий , белый и зеленый .

Вы можете даже встретить желтый , коричневый и серый .Тем не менее, назначение проводов останется прежним, несмотря на изменение цвета.

Тем не менее, по-прежнему важно проконсультироваться с производителем USB-кабеля, чтобы узнать наверняка. В противном случае вы можете столкнуться с некоторыми проблемами при сращивании USB-кабеля.

Сращивание Определение: Сращивание в терминах USB-кабелей — это соединение двух кабелей путем сплетения проводов внутри них вместе.

Для чего нужен каждый провод USB в зависимости от цвета?

Ранее мы упоминали, что у проводов в вашем кабеле есть два основных назначения.Цветовой код USB-кабеля будет определять назначение каждого провода.

Хотя вы можете обнаружить, что цвет вашего USB-провода отличается от стандартного, не волнуйтесь. Обычно они имеют ту же цель, если иное не указано производителем.

Если провода в кабеле красные, черные, белые и зеленые:

  • Красный: Это провод, по которому проходит положительно заряженная электрическая энергия. Кроме того, он имеет электричество постоянного тока на пять вольт.
  • Черный: Обычно черный провод указывает на то, что это провод заземления.
  • Белый: Белый провод — это положительный провод , но для данных.
  • Зеленый: Зеленый провод также предназначен для данных, но это отрицательный провод .

Если провода в кабеле оранжевого, белого, зеленого и синего цвета:

  • Оранжевый: Оранжевый провод точно такой же, как красный провод. Он имеет пять вольт постоянного тока, через который проходит положительный заряд.
  • Белый: В отличие от предыдущего белого провода, белый провод в этом кабеле является заземляющим.
  • Зеленый: Зеленый провод в этом кабеле предназначен не для отрицательных данных, а для положительных данных .
  • Синий: И, наконец, синий провод предназначен для отрицательных данных .

Если перечисленные выше цвета не соответствуют цветам проводов USB-кабеля, обратитесь к производителю. Обратившись к производителю, вы сэкономите время и избавитесь от лишних хлопот, чтобы выяснить, как использовать каждый провод в кабеле.

СВЯЗАННЫЕ С: Использование и применение кабеля USB C

Почему я должен знать цветовой код проводов для кабелей USB?

Обычно, если вы неправильно используете, теряете или повреждаете кабели USB, вы можете заменить их и купить новый. Однако это может быть пустой тратой денег, если вы пытаетесь сэкономить.

Если вы не хотите тратить больше денег на новый USB-кабель, вы можете подумать о том, чтобы снять кожу с USB-кабеля и починить его самостоятельно.

Здесь вам потребуются знания о цветовом коде USB-кабеля, поскольку он поможет вам выбрать, к каким проводам подключаться.

Незнание цветового кода проводов в USB-кабеле может стать проблемой. Это важная информация, когда вы планируете сращивать свой USB-кабель.

Как соединить два кабеля USB вместе?

Если вы хотите удлинить USB-кабель, можно попробовать соединить два кабеля вместе. Однако перед этим вам необходимо сначала ознакомиться с цветовым кодом USB.

Вот как соединить два кабеля USB вместе:

  1. Обрежьте концы обоих кабелей, которые вы хотите соединить.
  2. Возьмите термоусадочную трубку достаточной длины, чтобы покрыть сращивание, и положите ее на одну сторону кабеля. Вы наденьте его на соединенные провода, как только вы их соедините.
  3. Отрежьте около дюйма от концов кабеля, чтобы обнажить четыре провода.
  4. Удалите достаточное количество изоляции с каждого цветного провода, примерно на полдюйма каждый. Он должен показать меньшие провода внутри каждого цветного шнура.
  5. Скрутите вместе провода меньшего размера из проводов одного цвета, чтобы их переплести и образовать стык.
  6. Закройте стык изолентой для каждого цветного провода.
  7. Наденьте ранее упомянутую термоусадочную трубку на стык.
  8. Используйте грушу для волос, поверните ее на самое низкое значение и дайте ему обдувать термоусадочную трубку до тех пор, пока она не будет плотно прилегать к стыку и остальной части кабеля.

Дополнительная информация о цветовых кодах USB-проводов может помочь вам сэкономить деньги на кабелях. Кроме того, это может помочь вам освоить новый технический навык, например, сращивание проводов.

Мы надеемся, что это руководство помогло вам узнать, как декодировать цветовой код USB-кабеля для любых целей, для которых он может понадобиться.

У вас есть другие вопросы о цветовом коде USB-кабеля, которые мы не обсуждали в этой статье? Дайте нам знать, оставив комментарий в разделе комментариев ниже!

Наверх Далее:

Статьи по теме

Почему кабель Micro USB лучше, чем Mini USB

Когда дело доходит до технологий, существует так много различных компонентов, что бывает трудно держать их все прямо .С такими похожими названиями micro USB и mini USB звучат так, как будто они могут быть одним и тем же, но у них есть некоторые отличия. Вот что люди должны знать об этих двух устройствах и почему кабель Micro USB от AISink — лучший выбор.

Micro USB против Mini USB

Внешне наиболее заметное различие между кабелем micro USB и кабелем mini USB — это общий размер. Микро-USB меньше между ними. Мини-USB относительно меньше обычного USB, но все же несколько больше, чем микро-USB.

Однако есть некоторые существенные различия в производительности. Мини-USB-накопители могут делать все, что может делать USB-порт стандартного размера, например передавать и хранить данные. Однако у Micro USB есть более надежные возможности. Основное преимущество микро-USB в том, что их можно использовать в качестве разъема для зарядного устройства. Также обратите внимание, что срок службы микро-USB составляет 10 000 циклов, что вдвое больше, чем у мини-USB. Следовательно, микро-USB стали наиболее распространенным типом USB-разъемов.

Когда дело доходит до спора о микро-USB и мини-USB, даже стандартные микро-USB имеют скорость передачи данных не менее 480 Мбит / с. Однако высокопроизводительные микро-USB-устройства поддерживают скорость передачи данных до 5 Гбит / с, что превосходит скорость передачи данных по кабелю мини-USB.

Другой вариант: USB-C

USB-C — мощная альтернатива как mini, так и micro USB. Кабель USB-C обеспечивает значительно более высокую скорость и по размеру находится где-то между микро- и мини-USB. Кроме того, для простоты использования он отличается передовым дизайном с закругленными углами, который исключает возможность его подключения в перевернутом виде.

Хотя эти функции весьма удобны, по-прежнему лидируют по популярности микро-USB, которые поддерживаются мобильными устройствами. Несмотря на функции и элегантный дизайн USB-C, было бы разумным выбором использовать кабель micro USB из-за совместимости и репутации, которые у него есть.

Собираем все вместе

Потребители должны знать, что мини-USB, которые когда-то широко использовались фотоаппаратами и MP3-плеерами, в значительной степени искоренены. Они не только утратили популярность, но и перестали производиться производителями.

Дополнительные преимущества в конструкции микро-USB заключаются в том, что они спроектированы таким образом, чтобы меньше подвергаться механическим повреждениям при многократном использовании. В конце концов, одним из наиболее важных факторов, которые обеспечили место микро-USB в качестве преемника кабеля мини-USB, является тот факт, что он используется в мобильных устройствах. Рост использования мобильных устройств заставил производителей и потребителей отдать предпочтение микро-USB.

Поиск подходящего поставщика разъема Micro USB

Поиск подходящего поставщика разъема USB необходим для получения максимальной отдачи от покупки.Хотя поставщики различаются, вот некоторые вещи, на которые следует обратить внимание в компании, прежде чем покупать USB-разъемы, чтобы получить наилучшие впечатления.

  • Цена: Ищите поставщиков с справедливыми и конкурентоспособными ценами для получения оптимальной цены.
  • Качество: Никогда не соглашайтесь на меньшее и ищите фирмы, предлагающие лучшие бренды.
  • Сервис: Ищите компании с превосходным обслуживанием клиентов.

Эти качества можно найти в надежных лидерах, таких как AISink.При каждой покупке от AISink можно ожидать конкурентоспособных цен, качественной продукции и исключительного обслуживания клиентов.

Найдите лучший разъем Micro USB на AISink

Лидеры отрасли, такие как AISink, имеют разъемы USB высочайшего качества, включая разъемы micro USB. Более того, они имеют конкурентоспособные цены, что делает их очень ценными. Воспользуйтесь преимуществами кабеля micro USB и получите много преимуществ с AISink.

AISink предлагает впечатляющую линейку продуктов, в которую входят многие из лучших микро-USB.Разумеется, сегодня наиболее предпочтительным типом кабеля являются Micro USB. Разнообразие кабелей micro USB, доступных в AISink, столь же примечательно, как и велико. Покупатели не найдут недостатка в вариантах разъема micro USB при посещении сайта электронной коммерции.

Не сомневайтесь, наслаждайтесь лучшими USB-разъемами по доступной цене. Разъем micro USB может быть отличной вещью, и AISink — лучшее место, где можно получить это необходимое оборудование. Поговорите с AISink, чтобы получить лучшее предложение на USB-разъемы сегодня.

Прямые лиды | Подключение USB

Если вам нужна информация о USB и о том, как он подключен, вы обратились по адресу. Leads Direct предлагает широкий выбор USB-кабелей, USB-адаптеров и USB-аксессуаров. Вы можете просмотреть и приобрести эти лиды, посетив раздел USB, в котором представлены буквально сотни продуктов, каждый со своим изображением.

Назначение USB

USB был разработан, чтобы позволить подключать множество периферийных устройств с помощью единого стандартизированного интерфейса и улучшить возможности plug-and-play, позволяя «горячую замену» устройств, т.е.е. позволяя им подключаться и отключаться без перезагрузки компьютера или выключения устройства. Другие удобные функции включают обеспечение питания устройств с низким энергопотреблением без необходимости во внешнем источнике питания и возможность использования многих устройств без необходимости установки индивидуальных драйверов устройств, зависящих от производителя.

USB быстро заменяет все устаревшие разновидности последовательных и параллельных портов, и на момент написания большинство новых компьютеров поставлялись только с USB для подключения периферийных устройств.USB может подключать множество компьютерных периферийных устройств, включая мыши, клавиатуры, КПК, геймпады и джойстики, сканеры, цифровые камеры, принтеры, персональные медиаплееры и флэш-накопители. Для многих из этих устройств USB стал стандартным методом подключения. Первоначально USB был разработан для персональных компьютеров, но он стал обычным явлением для других устройств, таких как КПК и игровые приставки, а также в качестве соединительного кабеля питания между устройством и адаптером переменного тока, подключенным к розетке для зарядки.

Спецификация USB

Спецификация USB [Universal Serial Bus] определяет механический, электрический и протокольный уровни интерфейса. Кабели и соединители. Конструкция USB стандартизирована Форумом разработчиков USB (USB-IF), органом по отраслевым стандартам, в который входят ведущие компании компьютерной и электронной промышленности.

USB определяет два типа оборудования, известных как концентраторы и функции. Концентраторы USB позволяют подключаться к шине USB, а функции USB — это устройства, которые выполняют определенные функции.В системе может быть только один хост, который подключается к концентратору. Концентратор USB может подключаться к другому концентратору или к функции USB. Устройства организованы в многоуровневую топологию «звезда». Сегменты физических проводов являются двухточечными между хостом, концентратором или функцией. Каждый уровень перехода от концентратора к концентратору представляет собой другой уровень.

До 127 устройств могут быть соединены вместе, ограничивающим фактором является то, что спецификация допускает только семь адресных битов. Интерфейс USB рассчитан на работу при температуре до -20 ° C.

USB-шина представляет собой [дифференциальную] двунаправленную кабельную шину последовательного интерфейса. Дифференциальные данные NRZI передаются между устройствами в изохронном или асинхронном режиме. Данные передаются с одной из трех различных скоростей по кабелю максимальной длиной 5 метров по 4 проводам, 2 из которых несут данные по симметричной витой паре.

USB может работать на любой скорости от 10 кбит / с до 400 Мбит / с в одном из трех скоростных режимов. Медленный режим от 10 до 100 кбит / с используется для таких устройств, как USB-клавиатура или USB-мышь.Полноскоростной режим используется большинством устройств и обеспечивает скорость передачи от 500 кбит / с до 10 Мбит / с. Высокоскоростной режим [определяется USB 2.0] обеспечивает скорость до 480 Мбит / с с диапазоном скоростей от 25 Мбит / с до 400 Мбит / с. Передача в высокоскоростном режиме требует добавления согласующих резисторов на 45 Ом между каждой линией данных и землей. Работа в режиме полной скорости составляет от 2,8 В [высокое] до 0,3 В [низкое]. Работа в высокоскоростном режиме составляет от 400 мВ +/- 10% [высокий] до 0 В +/- 10 мВ {низкий]. Полное сопротивление кабеля для обоих режимов составляет 90 Ом +/- 15% (дифференциал).

Используются четыре различных пакетных протокола; Управление, прерывание, изохронный и массовый. Каждый обмен содержит 3 пакета; Пакет токена, который содержит адрес, пакет данных, содержащий данные, и пакет подтверждения, который завершает обмен. NRZI производит изменение сигнала, указывающее на логический ноль, отсутствие изменений указывает на логическую единицу. Битовая вставка используется с NRZI, чтобы остановить сигнал, оставшийся в состоянии устойчивого состояния; если передано более 6 единиц (без изменения сигнала), для создания перехода вставляется ноль.NRZI с битовой вставкой является самосинхронизирующимся, что позволяет приемнику синхронизироваться с передатчиком.

USB 3.0 (Super-Speed ​​USB) увеличивает скорость передачи данных до 4,8 Гбит / с, 600 МБ / с. Порты и кабели USB 3.0 будут спроектированы с учетом обратной совместимости, а также с учетом будущих оптических возможностей (USB 3.0 добавляет оптоволокно). Разъемы USB 3.0 содержат устаревшие контакты для подключения к устройствам USB 2.0 и новый набор контактов для подключения USB 3.0 (оба набора находятся в одном разъеме).

Кабель USB Кабель USB

имеет четыре проводника: два для питания и два для данных. Провода данных — 28 AWG, провода питания — от 20 до 28 AWG. Ядра питания не скручены, а линии передачи данных скручены. Более длинные кабели будут использовать для питания 20 AWG.

Кабели стандарта

будут иметь вилку A на одном конце и вилку B на противоположном конце. Максимальная длина кабеля составляет 5 метров, но ее можно увеличить с помощью концентраторов и удлинителей повторителей.

USB-коннекторы

Есть два стандартных разъема: A и B.Третий разъем «mini B» используется для небольших устройств, таких как цифровые фотоаппараты, телефоны и MP3-плееры. Стандартные вилки A и B имеют четыре контакта, а стандартный mini B — пять.

Несмотря на то, что в системе используется только четыре жилы в кабеле, существует также ряд «нестандартных» разъемов mini B с количеством контактов до 16, которые являются собственностью и чаще всего создаются и используются производителями фотоаппаратов, такими как Nikon, Olympus, пр.

Стандартный вывод USB
Штифт # Контакт Описание Цвет Функция
1 + 5в Красный Мощность
2 Данные — Синий Отрицательный сигнал
3 Данные + желтый Положительный сигнал
4 Земля Коричневый Земля

Разъем USB Mini / Micro Вывод
Штифт # Контакт Описание Цвет Функция
1 + 5В Красный Мощность
2 Данные- Белый Отрицательный сигнал
3 Данные + Зеленый Положительный сигнал
4 ID Нет Разрешает различать разъемы Micro A и Micro B — A подключен к земле, B не подключен
5 Земля Черный Сигнальная земля

Формы разъемов USB и расположение контактов

Разница между Micro USB и USB-C

Основные бренды смартфонов совершают качественный скачок от повсеместного Micro USB, который уже много лет является отраслевым стандартом, к гораздо более новому USB-C или, как он был официально известен; USB Type-C.Сильно запутались?

Скажем так; Порт Micro USB типа B, вероятно, то, что вы сейчас используете на своем телефоне. Самый простой способ узнать, что USB-кабель подключается одним способом, и если вы не обращаете на него внимания, скорее всего, вы будете время от времени подключать его неправильно. Итак, что такое USB-C?

Реклама — Продолжить чтение ниже

USB-C был построен на основе оригинальной технологии USB, что делает ее еще лучше. Во-первых, кабели USB-C, слава богу, двусторонние; любой способ подключения — правильный.Между micro USB и USB-C есть более существенные различия, которые мы рассмотрим позже.

Стандарты стандартизации USB

Прежде чем мы углубимся в подробности, давайте немного расскажем обо всем стандарте USB. Универсальная последовательная шина (USB) была разработана в 1994 году группой компаний как способ унифицировать соединительные кабели между устройствами, способные передавать как данные, так и зарядку. До этого соединительные кабели были своего рода диким западом, и каждый производитель оборудования предпочитал свой собственный уникальный кабель.

Различные поколения USB включают USB 1.0 (и более поздние версии 1.1), USB 2.0 (наиболее широко используемый сегодня), USB 3.0 и в настоящее время USB 3.1 (вы можете определить это по ярко-синим внутренностям). USB 3.1 обрабатывает данные со скоростью до 10 Гбит / с по сравнению с USB 3.0 со скоростью 5 Гбит / с. Популярный USB 2.0 работает со скоростью 480 Мбит / с, что выше пропускной способности 12 Мбит / с USB 1.0. Его не следует путать со стандартными типами A, B и новейшими C. Это физические атрибуты, которые вы можете увидеть невооруженным глазом.Эти стандарты, как правило, обратно совместимы (вам понадобится специальный адаптер для типа C).


Связанное сообщение: USB 3.2 отсутствует со скоростью передачи до 20 Гбит / с, что в два раза быстрее, чем его предиктор


Micro USB: краткий обзор

USB 2.0 типа A — USB micro [Изображение предоставлено cabledirect.co.uk]


Связанный: Thunderbolt 3 против USB Type-C: прямая разница


Тип A — это разъем USB прямоугольной формы, который подключается к ноутбуку / зарядному устройству / принтеру и т. Д.Другой конец — это микро-USB типа B. На момент написания этого поста большинство устройств используют микро-USB 2.0, за исключением более новых устройств. Этот разъем может проходить только в одном направлении и имеет два крючка внизу, чтобы удерживать кабель на месте.

Micro USB стал отраслевым стандартом и заменил различные разъемы типа B, например, фирменные разъемы Nokia и Samsung в прошлом году. Естественно, у iPhone есть свои кабели, но не будем об этом. Как мы уже говорили, micro USB обычно поставляется в версии 2.0, но такие, как Samsung, поставляют устройства с более современной версией 3.0, хотя это большая редкость.

USB C: новый отраслевой стандарт?

Кабель USB 2.0 типа A — USB-C [Изображение предоставлено AndroidAuthority.com

На первый взгляд, USB C выглядит немного больше, чем micro USB. Благодаря продолговатой форме вы можете подключить его любым способом, не беспокоясь о том, какая сторона находится вверху. Этот стандарт использует преимущества скорости передачи данных USB 3.1 и 3.0 и более высокую пропускную способность для обеспечения быстрой зарядки и скорости передачи от 5 Гбит / с до 10 Гбит / с.Он может обеспечивать мощность до 100 Вт, достаточную для зарядки ноутбука и других подобных устройств. (Apple уже использует этот стандарт на своих Macbook). Тем не менее, вы, вероятно, будете чаще сталкиваться с кабелями USB 2.0 типа C, особенно для смартфонов, которые не требуют особой мощности!


Связанное сообщение: Как зарядить смартфон USB-C с помощью зарядного устройства Micro-USB


Универсальный

Изображение: www.connectorsupplier.com

USB C разработан, чтобы быть универсальным, способным заменить соединительные кабели в смартфонах, игровых контроллерах, порте дисплея, HDMI, камерах, ноутбуках, принтерах, сканерах и любых других гаджетах.Как Apple продемонстрировала, к нашему огорчению, USB-C готовится заменить порты типа A (вместе с кабелями micro USB) на двусторонние соединительные кабели. В то время как micro USB ограничен конструкцией, USB-C может заменить большую часть текущие периферийные устройства, используемые сегодня.


Связанное сообщение: USB 3.0, 3.1, 3.2, 4.0 и Thunderbolt спецификации и сравнение функций


Нужен ли мне USB-C?

Изображение: Dignited.com

Краткий ответ на это и да. И нет. Если вы недавно купили компьютер, вы заметите, что где-то на раме спрятан порт USB-C.Это наряду с обычными слотами USB Type-A и слотом питания. Ваш смартфон USB-C, вероятно, также подключен к разъему USB типа A. По правде говоря, большинству людей USB-C пока не нужен, но пока мы говорим, мы находимся на переходном этапе.

Некоторые из недостатков USB-C заключаются в том, что он не имеет обратной совместимости, в отличие от основного стандарта USB. Micro USB, нынешний правящий король, имеет ограниченное применение вне смартфонов, хотя у него было время, чтобы захватить рынок и укрепить свое лидерство.

Тем не менее, мы увидим, что USB C будет постепенно завоевывать рынок с каждым новым устройством, поддерживающим этот стандарт. Возможности USB-C безграничны. Добавьте к этому Thunderbolt и возможность заменить большинство используемых сегодня соединительных кабелей, и вы получите удивительно враждебный захват.

Рекомендуемое изображение: 9to5mac.com

Связанные

Распиновка модуля с разъемом microUSB

Распиновка модуля с разъемом microUSB | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Распиновка модуля с разъемом microUSB Уведомление.Изделие не является законченным устройством, это всего лишь его составная часть.

Код товара 775-250 Ean produktu 8595193513700 Вес 0.00220 кг

Твоя цена 0,75 €

Склад Распродано

Пражский филиал в наличии 5 шт.

Брненский филиал Распродано

Остравский филиал Распродано

Пльзенский филиал Распродано

Филиал в Градец Кралове Распродано

Братиславский филиал в наличии 2 шт.

Další dodávka zboží 31.12.2021 ДОСТАВКА-ДАТА-ТЕКСТ

Распиновка модуля с разъемом microUSB

Примечание. Изделие не является законченным устройством, это всего лишь его составная часть.

Подобные товары

В наличии

Распиновка модуля с разъемом USB-C Уведомление. Пиар…

1,46 € Цена нетто 1,77 €

Код 775-442

В наличии

5.5 / 2.1 модуль разъема питания с контактами для dupon …

0,55 € Цена нетто € 0,67

Код 775-178

В наличии

Распиновка модуля с разъемом microUSB Уведомление. …

1,27 € Цена нетто 1,54 €

Код 775-251

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

Питание телефона по usb. Распиновка разъема зарядки micro usb

Большинство современных гаджетов (мобильные телефоны, смартфоны, плееры, электрические книги и т. Д.) Поддерживают зарядку через разъем USB mini / micro. Вариантов подключения может быть несколько:

  • Заряжать устройство можно от ПК через стандартный кабель для передачи данных. Обычно это кабель USB_AM-USB_BM_mini / micro.Если для зарядки устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), время зарядки может быть мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (такой синий) выдает уже 0,9 А, но кому-то этого может показаться мало.
  • Через тот же кабель для передачи данных ваше устройство можно заряжать от родного зарядного устройства (сетевое или автомобильное), оснащенного 4-контактным разъемом USB-AF, как на компьютере. Конечно, это уже не настоящий USB-порт. Разъем зарядного устройства выдает только около 5 вольт между контактами 1 и 4 4-контактного разъема (плюс на контакте №1, минус на контакте №4).Ну и между разными выводами розетки тоже можно установить всевозможные перемычки и резисторы. Зачем? Об этом колдовстве и пойдет речь ниже.
  • Гаджет можно подключить к стороннему или самодельному зарядному устройству на 5 вольт. И тут начинается самое интересное …

При попытке зарядить от чужого зарядного устройства USB ваш гаджет может отказаться заряжаться под предлогом того, что зарядное устройство ему не подходит. Дело в том, что многие телефоны / смартфоны «смотрят», как отключаются провода Data + и Data-, и если гаджету что-то не нравится, эта память будет отвергнута.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в том случае, если контакты Data + и Data- (2-й и 3-й) закорочены. Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

Если в зарядном устройстве уже есть выходной шнур (вместо выходного гнезда), и к нему нужно припаять штекер mini / micro USB, то не забудьте подключить 2 и 3 контакта в самом mini / micro USB.В этом случае к 1 контакту припаиваешь плюс, а к 5-му (последнему) — минус.


У айфонов вообще есть какие-то оккультные требования для переключения гнезда зарядного устройства: контакты Data + (2) и Data- (3) должны быть подключены к контакту GND (4) через резисторы 49,9 кОм, а к контакту GND (4) надо подключать Контакт + 5В через резисторы 75 кОм.

Motorola «Требуется» резистор 200 кОм между 4 и 5 контактами разъема USB micro-BM.Без резистора устройство не заряжается до полной победы.

На зарядку Samsung Galaxy в разъеме USB micro-BM должен быть оснащен резистором 200 кОм между контактами 4 и 5 и перемычкой между контактами 2 и 3.

Для более полной и «гуманной» зарядки планшета Samsung Galaxy Tab рекомендую другую схему: два резистора: 33 кОм между +5 и перемычкой D-D +; 10 кОм между GND и перемычкой D-D +.

Аппарат E-ten («Енот») не интересует состояние этих контактов, и поддержит даже простую зарядку.Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только при замыкании контактов 4 и 5 в штекере mini-USB.

Если не хотите возиться с паяльником, можно купить кабель USB-OTG — в его штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда все равно потребуется USB-адаптер AM-AM, то есть «папа» — «папа».

Автомобильное зарядное устройство Ginzzu GR-4415U, претендующее на универсальность, и его аналоги оснащены двумя выходными гнездами: «HTC / Samsung» и «Apple» или «iPhone».Распиновка этих розеток показана ниже.


Для питания или зарядки Garmin navigator требуется специальный кабель для передачи данных. Так же, чтобы запитать навигатор по дата-кабелю, нужно замкнуть 4 и 5 контактов в штекере mini-USB. Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм:


Отдельная тема — зарядки планшетов … Как правило, планшет требует приличный ток (1 ÷ 1.5 ампер) для зарядки, а зарядка через разъем mini / micro-USB во многих планшетах просто не предусмотрена производителем. Ведь даже USB 3.0 больше 0,9 ампера не выдаст.
Правда, некоторые модели планшетов могут медленно и печально заряжаться в выключенном состоянии.
На ютубе один парень предлагает установить перемычку в планшете 3Q между первым контактом гнезда mini / micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) гнезда для зарядки. Дескать, тока от USB для этого планшета хватает, просто разъем USB не подключен к контроллеру заряда аккумулятора.После установки перемычки планшет якобы заряжается. В принципе, это выход, если уже сломана сама круглая розетка зарядного устройства.

Распиновка разъема зарядки micro usb — разъем USB-шины появился примерно в начале 90-х годов прошлого века, и его основным назначением было использование в бытовой радиоаппаратуре. Сегодня разъем micro usb стал чрезвычайно популярным не только в бытовых устройствах, но и в профессиональных мультимедийных устройствах. Однако его «бытовое» происхождение хорошо видно в том, что эти разъемы имеют съемный формат и устанавливаются практически на любую аудио-видео аппаратуру без исключения.

Первые разъемы отличались от современных большими размерами, хотя его розетка обычно устанавливалась в малогабаритных портативных устройствах. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Эти типы соединительных устройств позволяли выполнять его основное функциональное назначение. При этом они существенно отличались размерами и удобством использования от ранее созданного аналога.

Устройство и распиновка разъема micro usb для зарядки

Устройство подключения micro usb также состоит из пяти контактных площадок, каждая площадка имеет изолированный монтажный провод.Для точной ориентации разъема при подключении к ответной части разъема на его экранирующей части сверху сделана специальная фаска. Контактные площадки пронумерованы от одного до пяти и читаются справа налево. Для наглядности это показано на картинке ниже. Схема подключения разъема micro usb, а также назначение его изолированных друг от друга контактов приведены в таблице:

Распиновка micro USB по цвету провода

Экранирование также выполняет роль провода, но не припаивается к отдельной контактной площадке.


Разводка разъема micro usb для зарядного устройства

Ремонт и изготовление разъема

Современные разъемы micro usb разъема usb, обладают достаточно хорошими характеристиками и относительно невысокой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов этого типа, ремонт такого вспомогательного оборудования встречается крайне редко. Но все же, если придется заменить неисправный разъем разъема, то распиновка разъема micro usb не доставит особых хлопот.Конструктивно качественные разъемы micro USB, даже несмотря на их миниатюрные размеры, не дадут вам совершить грубых ошибок при установке.


  • Редизайн автомобильного зарядного устройства для зарядки от аккумулятора 12 вольт

  • 5 Вольт »> Схемы простых преобразователей 12 → 5 Вольт на стабилизаторах напряжения
  • Все материалы по теме
    Все материалы по теме
    Все материалы по теме
    ________________________________
    Большинство современных гаджетов (мобильные телефоны, смартфоны, плееры, электрические книги и т. Д.)) поддерживает зарядку через разъем USB mini / micro. Вариантов подключения может быть несколько:


    • Заряжать устройство можно от ПК через стандартный дата-кабель. Обычно это кабель USB_AM — USB_BM_mini / micro. Если для зарядки устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), время зарядки может быть мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (такой синий) уже выдает 0,9 А, но кому-то этого может показаться мало.

    • Через тот же кабель для передачи данных ваше устройство можно заряжать от родного зарядного устройства (от сети или автомобиля), оснащенного 4-контактным разъемом USB-AF, как на компьютере. Конечно, это уже не настоящий USB-порт. Разъем зарядного устройства выдает только около 5 вольт между контактами 1 и 4 4-контактного разъема (плюс на контакте №1, минус на контакте №4). Ну и между разными выводами розетки тоже можно установить всевозможные перемычки и резисторы. Зачем? Об этом колдовстве и пойдет речь ниже.

    • Гаджет можно подключить к стороннему или самодельному зарядному устройству на 5 вольт. И тут начинается самое интересное …

    При попытке зарядить от чужого USB-зарядного устройства ваш гаджет может отказаться заряжаться под предлогом того, что зарядное устройство ему не подходит. Дело в том, что многие телефоны / смартфоны «смотрят», как отключаются провода Data + и Data-, и если гаджету что-то не нравится, эта память будет отвергнута.

    Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в том случае, если контакты Data + и Data- (2-й и 3-й) закорочены.Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

    Если в зарядном устройстве уже есть выходной шнур (вместо выходного гнезда), и к нему нужно припаять штекер mini / micro USB, то не забудьте подключить 2 и 3 контакта в самом mini / micro USB. В этом случае к 1 контакту припаиваешь плюс, а к 5-му (последнему) — минус.

    У айфонов вообще есть какие-то непонятные требования для переключения гнезда зарядного устройства: контакты Data + (2) и Data- (3) должны быть подключены к контакту GND (4) через 49.Резисторы 9 кОм, а к контакту + 5В через резисторы 75 кОм.

    Motorola «Требуется» резистор 200 кОм между 4 и 5 контактами разъема USB micro-BM. Без резистора устройство не заряжается до полной победы.

    Для зарядки Samsung Galaxy штекер USB micro-BM должен иметь резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

    Для более полной и «гуманной» зарядки планшета Samsung Galaxy Tab рекомендует другую схему: два резистора: 33 кОм между +5 и перемычкой DD +; 10 кОм между GND и перемычкой D-D +.

    Аппарат E-ten («Енот») не интересует состояние этих контактов, и поддержит даже простую зарядку. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только при замыкании контактов 4 и 5 в штекере mini-USB.

    Если не хотите возиться с паяльником, можно купить кабель USB-OTG — в его штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда еще нужен переходник USB AM-AM, то есть «папа» — «папа».

    Автомобильное зарядное устройство Ginzzu GR-4415U, претендующее на универсальность, и его аналоги оснащены двумя выходными гнездами: «HTC / Samsung» и «Apple» или «iPhone». Распиновка этих розеток показана ниже.

    Для питания или зарядки Garmin navigator требуется специальный кабель для передачи данных. Так же, чтобы запитать навигатор по дата-кабелю, нужно замкнуть 4 и 5 контактов в штекере mini-USB. Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм:

    Отдельная тема — зарядные планшеты … Как правило, для зарядки планшету требуется приличный ток (1 ÷ 1,5 ампера), а зарядка через гнездо mini / micro-USB просто не предусмотрена производителем во многих планшетах. Ведь даже USB 3.0 больше 0,9 ампера не выдаст.
    Правда, некоторые модели планшетов могут медленно и печально заряжаться в выключенном состоянии.
    На ютубе один парень предлагает установить перемычку в планшете 3Q между первым контактом гнезда mini / micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) гнезда для зарядки.Дескать, тока от USB для этого планшета хватает, просто разъем USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если уже сломана сама круглая розетка зарядного устройства.
    Напротив, если круглая розетка в порядке, но вы почему-то хотите взять питание для зарядки от USB компа или зарядного устройства с таким разъемом, то можно сделать такой переходник:

    Правда, ему нечего делаю с темой этой статьи.

    ________________________________________ ________________________________________ __________________

    Итак, если вы хотите преобразовать обычное зарядное устройство в зарядное устройство USB для вашего телефона:


    • убедитесь, что устройство выдает около 5 вольт постоянного тока. ток не менее 500 мА

    • внесите необходимые изменения в соединения разъема USB-AF или разъема USB-mini / micro

    Типы USB (A, B и C) и их различия

    В зависимости от физической конструкции разъемов и портов существует три различных типа USB-кабелей: USB типа A, USB типа B и USB типа C.В зависимости от функциональности разъемов USB также существуют две разные версии USB: USB 2.0 и USB 3.0.

    Смартфоны, планшеты, музыкальные плееры, ноутбуки… вы называете это, и есть вероятность, что некоторое количество, если не все, этих устройств будет у вас дома. У всех этих устройств свое предназначение, и поэтому каждый работает по-своему. Но что общего у всех этих устройств в той или иной форме?

    Кабели USB

    Кабели USB или универсальной последовательной шины широко распространены в мире подключаемых модулей.Их спрос настолько высок, что каждый год десятки миллионов USB-кабелей отправляются по всему миру каждый год, и не без оснований, учитывая, что почти каждое электронное устройство требует специального компонента, USB-кабеля, который позволяет ему подключаться к множество других электронных устройств.

    Та же тенденция технологического обновления наблюдается и с кабелями USB, но при таком большом количестве версий и типов стандартов USB становится все труднее отслеживать, какой стандарт USB имеет какие функции.Чтобы проиллюстрировать все это, давайте взглянем на некоторые основы.

    Типы USB

    Различные версии USB-кабелей, такие как USB 2.0 и USB 3.0, связаны с функциональностью и скоростью USB-кабеля, тогда как тип USB-кабеля (например, USB типа A, USB типа B по существу относится к физическая конструкция разъемов и портов.

    Дополнительную информацию о версиях USB можно найти в этой таблице:

    Источник: cnet.com

    Порт и приемник

    Прежде чем мы попытаемся понять различия между типами A и B, Сначала мы объясним определения хоста , приемника и порта .

    Слот, в котором один конец USB-кабеля подключается к компьютеру (или любому другому хост-устройству, например, смартфону), называется портом. Электронное устройство, на которое вы хотите зарядить или передать данные (например, ваш смартфон или планшет), является приемником.

    Кредит: iunewind / Shutterstock

    USB тип A

    Самый популярный тип стандарта USB — тип A, который вы можете увидеть на одном конце (конец, который входит в слот хост-устройства) почти каждого USB-кабеля. Настоящее время.Типичные порты типа A чаще всего встречаются в хост-устройствах, таких как настольные компьютеры, игровые консоли и медиаплееры.

    USB типа B

    Разъемы типа B находятся на другом конце обычного USB-кабеля, который подключается к периферийному устройству, например смартфону, принтеру или жесткому диску.

    USB Type C

    USB Type-C (далее по тексту — Type-C) попал в заголовки технических периодических изданий по всему миру, когда был выпущен вариант 12-дюймового Macbook от Apple. Это был первый ноутбук, в конструкции которого использовался Type-C.

    Источник изображения: USBtypec.info

    Функциональность обратного штекера

    Физически Type-C очень похож на существующий вариант Micro-B USB, размером 8,4 мм на 2,6 мм, и благодаря своему небольшому размеру он легко помещается в самые маленькие периферийные устройства, которые мы используем сегодня.

    Одним из многих преимуществ Type-C перед другими существующими вариантами является то, что он позволяет «обратную ориентацию штекера», что в основном означает, что вы всегда можете правильно подключить кабель USB с первой попытки! Его штекер сделан таким образом, что вы можете вставить его в слот, не беспокоясь, что он перевернут.

    Технические данные USB Type C

    Type-C поддерживает USB 3.1 и обеспечивает максимальную скорость передачи данных 10 Гбит / с. Он также имеет значительно более высокую выходную мощность — до 20 В 100 Вт и 5 ампер.

    Следует отметить, что обычные ноутбуки обычно имеют энергопотребление в диапазоне 40-70 Вт, а это означает, что Type-C легко покрывает их требования к мощности.

    Кредит: Юрий Власенко / Shutterstock

    Еще одна функциональность, которую предлагает Type-C, — это двунаправленный источник питания ; Другими словами, вы можете заряжать свой смартфон не только от ноутбука, но и наоборот!

    Type-C получил восторженные отзывы пользователей по всему миру, и теперь его можно увидеть во многих электронных устройствах, включая Chromebook Pixel, смартфоны 1 + 2 и Nexus 6P, а также планшет Nokia N1.

    Статьи по теме

    Статьи по теме

    Почти наверняка в ближайшие годы каждое электронное устройство будет поддерживать Type-C. Подумайте, насколько легко и удобно будет пользоваться электронными устройствами; все, что вам нужно, это один кабель Type-C, чтобы наконец избавиться от путаницы кабелей, которые спрятаны в ящике вашего стола!

    Как насчет ответа на несколько вопросов о USB?

    Можете ли вы ответить на три вопроса на основе только что прочитанной статьи?

    Начать викторину

    Ваш ответ:

    Правильный ответ:

    Далее

    У вас {{SCORE_CORRECT}} из {{SCORE_TOTAL}}

    Пройти тест еще раз .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
