Из чего состоит матрица (экран) ноутбука и причины ее неисправности. Ремонт ноутбуков.

• Просмотр(активная вкладка)
• Следить

03.02.2014 — 16:15 efgeny

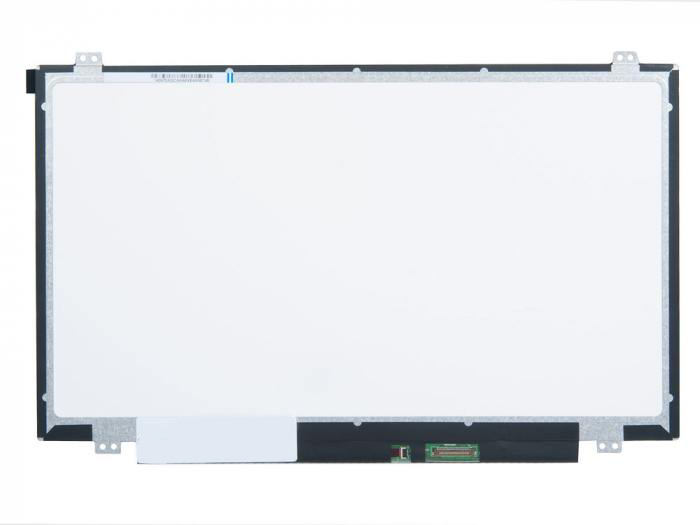

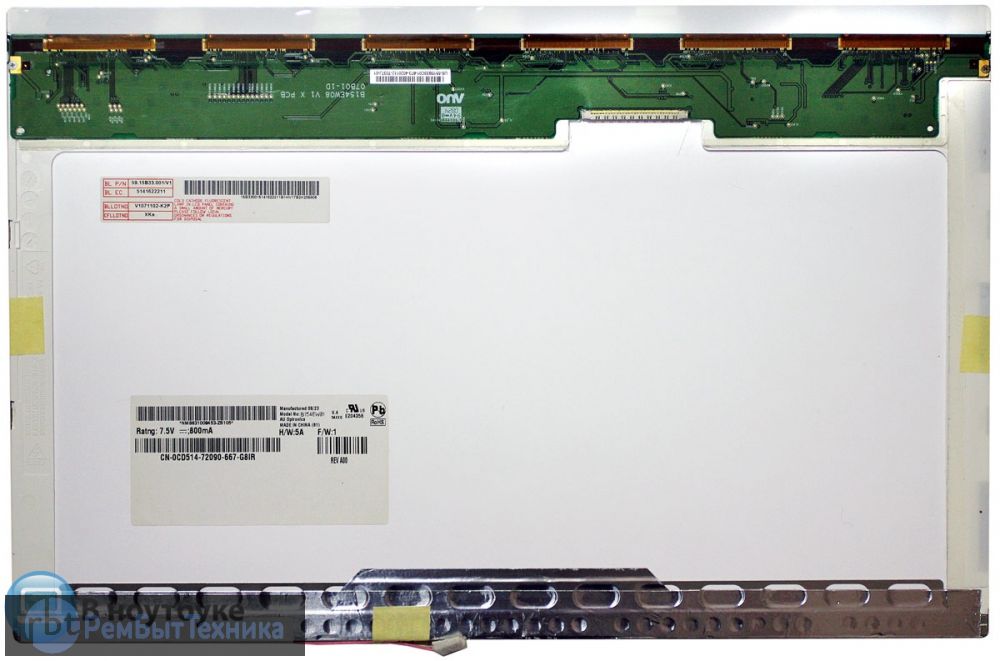

Матрица – это жидкокристаллический экран портативного компьютера (ноутбука). Именно она одна из самых уязвимых и дорогостоящих компонентов любого ноутбука, с которой необходимо бережно и аккуратно обращаться. Иначе не обойтись без такой процедуры, как ремонт ноутбуков, который следует выполнять только в специализированных сервисных центрах. Как правило, ремонт и замена матрицы ноутбука связаны с различными механическими повреждениями, и связано это с тем, что матрица не переносит удар и давление, легко выходя из строя. Есть случаи, когда матрица может ломаться из-за изношенности. В силу своих конструктивных особенностей, в  большинстве случаев, матрица не поддается ремонту, поэтому самым надежным и простым выходом из положения является ее замена. Из чего же состоит матрица (экран) ноутбука? Матрицы бывают нескольких типов, включая LCD, LED и IPS и размера, который измеряется в дюймах. Следующий компонент — лампа подсветки.

Она представляет собой трубку с газом небольшого диаметра, приблизительно 2мм. Данная лампа способна излучать довольно сильный свет, благодаря высокому напряжению (около 1000 В). Инвертор является преобразователем напряжения. Для свечения лампы подсветки в ноутбуке необходимо достаточное напряжение малой силы тока. Именно инвертор занимается тем, чтобы преобразовать 5 В в 1000 В. Еще одним компонентом матрицы является дешифратор, который является неотъемлемой частью любого ЖК – экрана. Он размещается непосредственно внутри матрицы. По шлейфу на дешифратор поступают сигналы от видеокарты. Дешифратор специальным образом их преобразовывает, передавая на матрицу. Фактически, именно дешифратор несет ответственность за то, какие пиксели на экране светятся, а какие нет. Шлейф матрицы — это специальный провод, с помощью которого соединяются выводы на материнской плате вместе с разъемом, расположенном на экране.

Шлейф матрицы является  одной из проблемных деталей ноутбука, по причине ее несложной конструкции. Это прорезиненный провод, по краям которого вставлены штекеры. К основным признакам поломки матрицы ноутбука следует отнести следующее. Трещины на экране. Если монитор компьютера треснул, разбит или потек, соответственно ноутбук подвергся физическому повреждению. В данном случае потребуется замена матрицы. Если на экране появились «битые» пиксели, которые проявляются яркими точками на экране, значит, выгорел люминофор от «старости». На экране могут появиться горизонтальные или вертикальные полосы. Это свидетельствует о том, что сломана сама матрица, дешифратор или шлейф, из-за чего из строя будет выведен ноутбук. Вернуть ноутбук в нормальное состояние сможет только замена матрицы. Если на ноутбуке не функционирует или не загорается экран, сломались контакты матрицы или же само устройство. Если на мониторе ноутбука отсутствует картинка или он не горит и не показывает — поломка может быть вызвана инвертором матрицы или лампой подсветки. Замену матрицы, которая является достаточно сложной, впрочем, как и ремонт ноутбука в целом, необходимо выполнять только в сервисной мастерской.

замена матрицы телевизора

Комментариев: 0 Просмотров: 7498

Гайд по экранам ноутбуков: что важно знать

• Компьютерный магазин
• Блог
• Мониторы (monitor)
• Гайд по экранам ноутбуков: что важно знать

Автор статьи: Сергей Коваль ([email protected])

Опубликовано: 23 ноября 2021

Разбираемся в типах экранов и выбираем подходящий

Зачастую, покупая ноутбук, пользователь мало задумывается об экране устройства. На наш взгляд – это досадное упущение, и дисплей должен стоять на втором месте по важности, определяющий качество ноутбука, после комплектующих. Давайте разбираться в видах экранов, на которые вы будете смотреть постоянно, когда используете свой переносной компьютер, от этого во многом будет зависеть комфорт работы.

Время отклика матрицы

Мало кто не слышал об этой технической характеристики экрана. Она измеряется в миллисекундах, чем меньше это значение, тем более отзывчивый дисплей. Очень часто производители наносят данные о времени отклика на видное место. Методы измерения у каждого свои, но обычно это временной интервал, за который пиксели из серого в серый через белый или чёрный. Минимальное значение, комфортное человеческому глазу, должно быть 16 миллисекунд, и чем меньше это значение, тем чётче будет картинка.

Типы матриц

Технология, по которой изготовлен экран, является ещё одним показателем качества отображения картинки. Время отклика напрямую зависит от типа матрицы экрана и у каждого оно своё. Зная время отклика, можно догадаться, каким экраном производитель оснастил свой ноутбук. На данный момент есть несколько основных типов, рассмотрим каждый подробнее.

TN+film

Очень распространённый тип матриц ввиду относительной дешевизны их производства. «Film» в названии означает «плёнка», зачастую не пишется. Использование дополнительного плёночного слоя призвано увеличить углы обзора такого экрана, но даже с ней этот показатель не превышает 150 градусов. Зачастую он вообще ограничен 90 градусами. Следует отметить ещё один недостаток – сомнительная контрастность экрана. Цвета кажутся блеклыми, а если отклониться от экрана в сторону – всё изображение начинает отдавать «синевой». Но при всех недостатках, TN+film матрица обладает самым меньшим временем отклика, 1-2 миллисекунды, такое значение недосягаемо для других типов экранов, поэтому до сих пор эти дисплеи используются, особенно часто их можно встретить в сегменте недорогих игровых ноутбуков.

IPS

Можно сказать, что это следующий шаг в развитии жидкокристаллических дисплеев. Такая матрица обладает глубокой контрастностью и великолепной цветопередачей. IPS-дисплеи получили широкое распространение среди дизайнеров и фотографов. Однако при всех своих преимуществах, первые модели не обладали большим временем отклика, это значение составляло 10-12 миллисекунд, что делало «дизайнерские» мониторы абсолютно непригодными для геймеров. Однако, прогресс не стоит на месте, современные IPS-матрицы приобрели повышенное быстродействие, время отклика уже составляет 4-5 миллисекунд, делающих их подходящими для игр. Единственный недостаток таких дисплеев – это их цена.

PLS

Это название можно встретить только у Samsung. Компания не захотела раскрывать технологию производства и сохранила её в тайне. Однако исследования PLS матрицы под микроскопом показали, что она является разновидностью IPS. Ещё одним косвенным доказательством, что это IPS, является судебное разбирательство между компаниями Samsung и LG.

*VA

Технология VA была разработана ещё в 1996 году, а после доработки наследницей стала MVA и её различные модификации. Этот тип дисплея можно назвать неким компромиссом между TN+film и IPS, как по качеству воспроизведения изображения, времени отклика, так и по стоимости.

У MVA угол обзора увеличен почти до 180 градусов, технология ускорения реакции жидких кристаллов RTC приближает время отклика MVA-матриц к значениям TN+film.

Качество отображения всё же уступает IPS, но незначительно. В настоящее время MVA набирает всё большую популярность.

Может быть ещё лучше

С появлением Windows 10, геймеры столкнулись с проблемой: игра, которая отлично работала на предыдущих версиях ОС, на «десятке» начала ужасно тормозить. Оказалось, что дело было в новой системе вывода в Windows 10, которая ограничивалась частотой обновления монитора. Возникал конфликт: видеокарта могла рассчитывать сотни кадров в секунду, но реально было ощущение 15 FPS, потому что отображались только те кадры, которые попадали в такт. Проблема сразу же была озвучена и решена, производители добавили ограничение на количество кадров в драйверы видеокарт.

Такое положение дел со стороны мирового производителя операционных систем объяснялось просто: зачем вам больше кадров в секунду, чем может отобразить экран? Это действительно звучало убедительно: была меньшая нагрузка на графический ускоритель, он меньше потреблял энергии, меньше грелся и, соответственно, меньше шумел.

Особенно это было хорошо для ноутбуков, увеличивало их автономность.

Но производители графических ускорителей не остановились на ограничении количества кадров, и были разработаны технологии адаптивной синхронизации, чтобы ещё больше увеличить время работы от аккумулятора и сделать игровой процесс максимально плавным и комфортным.

Экран ноутбука является тоже своего рода «компьютером» — это отдельное устройство, задача которого – отображать графическую информацию. Технологии, разработанные производителями графических ускорителей, могут поддерживаться экранами как настольных ПК, так и переносных компьютеров.

Альтернативная синхронизация, разработанная компанией AMD, называется «FreeSync», для дорогих игровых ноутбуков – «FreeSync Premium». Она может поддерживать адаптивную частоту до 120 Гц как для игр, так и для отображения видео высокого разрешения. Похожая технология есть и у nVidia: экран ноутбука может быть с поддержкой «G-Sync».

Надеемся, полученная информация поможет вам сделать правильный выбор и новый ноутбук будет приятно радовать глаз долгие годы.

• Все посты
• KVM-оборудование (equipment)
• Powerline-адаптеры
• Безопасность (security)
• Беспроводные адаптеры
• Блоки питания (power supply)
• Видеокарты (videocard)
• Видеонаблюдение (CCTV)
• Диски HDD и твердотельные SSD
• Дисковые полки (JBOD)
• Звуковые карты (sound card)
• Инструменты (instruments)
• Источники бесперебойного питания (ИБП, UPS)
• Кабели и патч-корды
• Коммутаторы (switches)
• Компьютерная периферия (computer peripherals)
• Компьютеры (PC)
• Контроллеры (RAID, HBA, Expander)
• Корпусы для ПК
• Материнские платы для ПК
• Многофункциональные устройства (МФУ)
• Модули памяти для ПК, ноутбуков и серверов
• Мониторы (monitor)
• Моноблоки (All-in-one PC)
• Настольные системы хранения данных (NAS)
• Ноутбуки (notebook, laptop)
• Общая справка
• Охлаждение (cooling)
• Планшеты (tablets)
• Плоттеры (plotter)
• Принтеры (printer)
• Программное обеспечение (software)
• Программное обеспечение для корпоративного потребителя
• Проекторы (projector)
• Процессоры для ПК и серверов
• Рабочие станции (workstation)
• Распределение питания (PDU)
• Расходные материалы для оргтехники
• Расширители Wi-Fi (повторители, репиторы)
• Роутеры (маршрутизаторы)
• Серверы и серверное оборудование
• Сетевые карты (network card)
• Сетевые фильтры (surge protector)
• Сканеры (scanner)
• Телекоммуникационные шкафы и стойки
• Телефония (phone)
• Тонкие клиенты (thin client)
• Трансиверы (trensceiver)
• Умные часы (watch)

Новейший ноутбук Asus имеет программируемый матричный дисплей на крышке

Игровой ноутбук ROG Zephyrus G14 (Изображение предоставлено Asus) Аудиоплеер загружается…

Если у вас есть коробка сюрпризов и вы хотите раскрыть их все сразу, CES — отличное время, чтобы сделать это. Сегодня Asus представила новые ноутбуки, настольные компьютеры, мониторы и мыши, и, пожалуй, самый важный анонс был сделан на пресс-конференции AMD: ультратонкие игровые ноутбуки Zephyrus G14 и G15, доступные только с 8-ядерными/16-потоковыми процессорами AMD Ryzen 4800U. .

Обе модели предназначены для игр и медиапроизводства. Zephyrus G14 очень легкий, всего 1,6 кг, и имеет корпус толщиной 17,9 мм. Косметически его отличительной чертой является программируемая светодиодная точечная матрица на крышке, или то, что Asus называет матрицей AniMe. (Доступно только в некоторых моделях.) Судя по всему, стол также устойчив к отпечаткам пальцев. G15 немного больше, 19,9 мм и 2,1 кг, и отказывается от RGB-подсветки в пользу простой белой подсветки.

Аппаратно G14 и G15 поставляются с RTX 2060, до 32 ГБ ОЗУ DDR4-3200 и до 1 ТБ на твердотельном накопителе. На G14 пользователи также могут выбирать между тремя 14-дюймовыми дисплеями: панель IPS 120 Гц 1080p, панель IPS 60 Гц 1440p или панель IPS 60 Гц 1080p. G15 доступен с 15,6-дюймовой IPS-панелью 1080p 144 Гц или IPS-панелью 1080p 240 Гц. Обе модели Zephyrus также совместимы с Wi-Fi 6 (802.11ax) и Bluetooth 5.0.

G14 и G15 имеют «единственную в своем роде систему охлаждения», утверждает Asus. В G14 есть шарнир ErgoLift, который наклоняет клавиатуру под более удобным углом и поднимает нижнюю часть дисплея сзади, чтобы дать вентиляционным отверстиям больше места для дыхания. Asus также рекламирует «самоочищающееся» охлаждение на G14, чтобы уменьшить накопление пыли и грязи. G15 имеет то же самое, но с некоторыми дополнительными настройками, которые «улучшают воздушный поток на 17 процентов». Доступность для Zephyrus G14 и G15 — первый/второй квартал 2020 года.

Следующими в линейке являются четыре новых настольных компьютера от Asus: ROG Strix GA15/GT15 и ROG Strix GA35/GT35, причем GA35/GT35 является более мощной версией из четырех. Они имеют до AMD Ryzen 9 3950X (или процессоры Intel Comet Lake-S 10-го поколения), RTX 2080 Ti, 1 ТБ SSD-накопителя и 64 ГБ памяти DDR4-3200. В комплекте мышь и клавиатура.

Модели GA15/GT15 имеют более скромный процессор Ryzen 7 3800X (или процессоры Intel Comet Lake-S 10-го поколения), RTX 2080 Super, твердотельный накопитель емкостью 1 ТБ и память DDR4-3200 объемом 32 ГБ. Мышь и клавиатура тоже в комплекте.

Какой бы ни была конечная конфигурация, все они размещены в новых корпусах, которые сохраняют некоторые из тех же аскетов, что и у ROG Strix GL12CX (открывается в новой вкладке), например, радужная полоса, пересекающая середину по диагонали. «Конструкция сдвига ветра на GA35 и GT35 включает расширенные вентиляционные отверстия, которые помогают пропускать больше воздуха через внутреннюю систему охлаждения», — говорит Asus. Процессор, графический процессор и блок питания также разделены «тремя внутренними отсеками» для «минимизации тепловых помех». У GA15 и GT15 есть что-то похожее, хотя и с более компактной двухкамерной конструкцией.

GA15 и GT15 будут доступны с первого квартала 2020 года, а дата запуска GA35/GT35 будет объявлена ​​позже в 2020 году. В настоящее время цены недоступны.

Игровой настольный ПК ROG Strix GA35 (Изображение предоставлено Asus)

Asus также представила несколько новых периферийных устройств: два монитора и мышь. Ранее мы уже рассказывали о игровом мониторе ROG swift с частотой 360 Гц, но Asus также продемонстрировала новый ROG Swift PG32UQX, который представляет собой 32-дюймовый дисплей 4K с частотой обновления до 144 Гц. Он может достигать максимальной яркости 1400 нит и сертифицирован G-Sync Ultimate.

Беспроводная игровая мышь ROG Strix Impact имеет чувствительность 16 000 dpi, что, по словам Asus, более чем в 2,5 раза превышает максимальную чувствительность проводной модели с точностью 400 дюймов в секунду; игроки могут двигать мышь быстрее, чем раньше, сохраняя при этом высокую точность.

В настоящее время ни дата запуска, ни цена не подтверждены. Мы проверим часть этого снаряжения, когда оно будет доступно.

Зарегистрируйтесь, чтобы получать лучший контент недели и выгодные игровые предложения, выбранные редакторами.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте от нас электронные письма от имени наших надежных партнеров или спонсоров.

Когда Джоанна не пишет об игровых компьютерах, облачных играх или других вещах, связанных с аппаратным обеспечением, она делает ужасные вещи в The Sims 4, отыгрывая роль Малкавиана или играя в ужастики, от которых нормальным людям снятся кошмары. Она также любит сюжетные приключения.

Проблема с изображением — замена матрицы в ноутбуке — Компьютерные советы

Самая частая причина отсутствия изображения в нашем ноутбуке — повреждение матрицы. Иногда это также может быть немного другая проблема. Бывает, что проблемы с изображением также связаны с неисправным инвертором, сигнальным кабелем или, в худшем случае, с видеокартой вашего ноутбука. Прежде чем приступить к покупке матрицы для своего ноутбука, убедитесь, что именно она является причиной вашей проблемы. О том, как это проверить, мы поговорим чуть позже, однако в начале сообщаем, что все работы вы выполняете на свой страх и риск.

1. Определение источника проблемы.

Чтобы проверить, не повреждена ли матрица нашего ноутбука, лучше всего подключить к ноутбуку внешний монитор и проверить, правильно ли он работает. Когда монитор работает исправно, а матрица ноутбука нет, проблема может заключаться в отстегнутой или поврежденной шлейфе, соединяющей матрицу ноутбука с его материнской платой. В случае, когда на мониторе нет изображения, или появляются шумы или линии, или он имеет однородный цвет, вероятно, это проблема с видеокартой. Неисправный инвертор можно тогда распознать, когда после включения ноутбука подсветки на матрице нет или подсветка моргает. При этом видна слабая картинка, что доказывает, что проблема не в матрице.

2. Разборка.

Прежде чем отправиться за покупками, чтобы выбрать новую матрицу для своего ноутбука, узнайте больше о ее модели и производителе. Для этого вам нужно достать его из ноутбука. Не пропускайте этот шаг из-за информации, которую вы найдете на матрице, вам будет проще подобрать подходящую замену. Первое, что вам нужно сделать, это отключить ноутбук от источника питания и вынуть из него аккумулятор. Нам не нужно объяснять, почему это так важно. Начинайте разборку матрицы, открутив эти винты, которые крепят рамку матрицы. Их легко найти — обычно они расположены по бокам матрицы или спереди (прикрыты небольшими резинками). Обычно рамка держится на четырех винтах, но бывают и необычные ноутбуки, в которых их может быть больше, так что внимательно проверяйте, прежде чем переходить к следующему этапу.

Разобравшись с крепежными болтами, аккуратно оттяните раму от поверхности матрицы. Чтобы сделать это быстро и легко, поднимите его посередине внизу экрана и держите пальцами, затем водите пальцами по кругу (по кругу), пока он полностью не разберется. После того, как вы сняли рамку, убедитесь, что кабель, входящий в инвертор, правильно подключен, потому что, как мы упоминали ранее, это может быть одной из причин проблем с изображением. Отключите этот кабель, если он правильно подключен, так как это не проблема, которую необходимо решить. Снимаем инвертор и откручиваем матрицу. Здесь особое внимание следует уделить креплению штампа. Обычно он прикручен к петлям и к их направляющим. Только винты на петлях нужно открутить. Оставьте винты, крепящие штампы к направляющим, в покое. Открутив винты на петлях, аккуратно отогните матрицы с обратной стороны корпуса экрана и аккуратно положите его на клавиатуру. Теперь вы можете проверить, не вызваны ли проблемы с изображением отсоединением сигнальной ленты. Если и тогда это не проблема, то это не что иное, как найти информацию о матрице. Они расположены с обратной стороны матрицы. Это информация о производителе, модели и типе матрицы.

Лучше всего, если вы замените поврежденную матрицу на такую ​​же, то есть того же производителя. Это решение однозначно дороже, но мы будем уверены, что купили матрицу, которая будет работать с нашим ноутбуком. Впрочем, сменная матрица не обязательно должна быть хуже, и точно будет дешевле. Какой выбор вы сделаете, зависит от вас. Но давайте помнить, что производители ноутбуков не являются производителями матриц.
