Почему на сокет AM4 нельзя поставить любой процессор Ryzen

• Компьютерный магазин
• Блог
• Процессоры для ПК и серверов
• Почему на сокет AM4 нельзя поставить любой процессор Ryzen

Автор статьи: Сергей Коваль ([email protected])

Опубликовано: 26 августа 2022

На сокет АМ4 можно поставить не каждый процессор Ryzen. Это обусловлено некоторыми причинами

Почему так — подробнее расскажем в сегодняшней статье

Подробнее про АМ4

Сокет AM4 еще именуют как PGA 1331. Он представляет собой интерфейс для процессоров от корпорации AMD. Разъем был выпущен шесть лет назад в 2016 году. Его основное предназначение направлено на современные ЦП AMD на базе микроархитектуры Zen. Кроме этого, для этого AM4 существуют и процессоры, построенные на базе микроархитектуры Excavator.

AM4 является сокетом типа PGA, что дословно звучит “pin grid array”.

Он оснащен контактами в количестве 1331 шт. Помимо совместимости с новыми ЦП, этот разъем обладает и рядом других новшеств, которых ранее не было в продуктах AMD. К примеру, сокет оснащен поддержкой памяти DDR4 и процессоров с интегрированной графикой. Отметим, что до этого времени для последних у AMD существовал отдельный сокет, а процессоры вместо CPU определялись производителем как APU (ускоренный в плане графики или гибридный процессор).

Существенные изменения оказали влияние на интерфейс AM4 и он частично утратил совместимость с устаревшими креплениями для кулеров. В частности: АМ2, FM2, АМ3 и АМ3+. Установка охладителей с использованием защелок и пластиковых вставок осталась, но они стали иначе размещаться на системной плате. В связи с этим, более ранние системы охлаждения, фиксирующиеся напрямую на материнской плате, эксплуатировать под AM4 не представляется возможным.

Где кроется причина

Самой бюджетной сборкой на АМ4 сегодня считается А8-9600.

Данное устройство вполне годится для простой офисной работы и учебы, а вот для игр и других ресурсоемких программ это решение уже не подойдет. Даже если в использовании будет ЦП с встроенной графикой на уровне Vega 8 или Vega 11 — разочарования неизбежны. Основная причина здесь в чипсете и фазах питания.

Вернемся к модели А8-9600. Поставить его на нормальную плату заранее в целях дальнейшей замены и не целесособразно. В связи с этим, материнка берется соответствующая. Например, ASRock A320M-DVS R4.0.

Если в нее установить в поддерживаемый процессор, то потом будет возможность совмещения с Ryzen 3/5/7/9 — 1000/2000/3000 серии. Обращаясь к фазам питания, неизвестны последствия внедрения туда топового “камня”, который поддерживается, допустим Ryzen 9 3950 X.

Эта плата оснащена четырьмя фазами питания на ЦП и двумя на графику. Ryzen 9 3950 X имеет на борту 16 ядер 32 потока на частоте от 3.5 до 4.7ГГц. Долго ли продержится это питание сказать сложно, сама затея кажется весьма труднореализуемой в плане стабильности системы.

Но на практике такие случаи встречаются. Объясняются эксперименты тем, что плата же совместима, а значит есть вариант сэкономить.

Рекомендуем, конечно, так не делать. Чревато смертью материнской платы и процессора. Экономия получается сомнительная, так ЦП и материнка обойдутся намного дороже.

Ходят слухи…

Среди пользователей блуждает мнение, что компания AMD запрещает обновлять системные платы искусственно. Якобы для того, чтобы невозможно было установить процессоры Ryzen последней версии. Это может “подмочить” репутацию и представить их в плохом свете.

Такие слухи навевают мысли о том, что у Intel каждая новая линейка сопровождается новой материнской платой. Вот и у Ryzen теперь ситуация аналогична. Плохо это или хорошо — дело каждого. Конечно, если пользователь меняет компьютер раз в полгода, то страшного ничего нет. Но это единичные случаи. Обычно ПК покупается минимум лет на пять без надобности возможного апгрейда.

Отметим, что AMD обещала сохранить поддержку линейки Ryzen на архитектуре Zen 2 со всеми сокетами AM4. Но в реальности обещание поддержки новых чипов оставляет сомнительные надежды. Например, в случае устаревших материнских плат апгрейд ЦП будет невозможным из-за ограниченной вместимости микросхем ПЗУ.

Для обеспечения нормальной эксплуатации Ryzen 3000-й серии на материнках первой волны, их производителям потребуется выпустить обновления для BIOS с новыми микрокодами. Вместе с тем размер flash-памяти на платах с наборами системной логики AMD A320, B350 и X370, как правило, составляет всего 16 МБ. Чтобы хранить полную библиотеку микрокодов. этого объема не хватит.

Решение проблемы здесь в удалении из BIOS поддержки процессоров Ryzen первого поколения. Но производители вряд ли пойдут на такой серьезный шаг, так как это влечет за собой большие сложности у малоопытных пользователей.

Относительно системных плат с чипсетами B450 и X470 можно сказать, что они имеют микросхемы ПЗУ размером 32 МБ. Для установки обновлений это емкости вполне достаточно.

Подытожим

Несмотря на всеобщее желание потратить меньше денег, а получить больше — работает это не всегда. Экономия должна быть целесообразной и иногда приходится принимать нестандартные решения. Например, как в случае с сокетом АМ4.

• Все посты
• KVM-оборудование (equipment)
• Powerline-адаптеры
• Безопасность (security)
• Беспроводные адаптеры
• Блоки питания (power supply)
• Видеокарты (videocard)
• Видеонаблюдение (CCTV)
• Диски HDD и твердотельные SSD
• Дисковые полки (JBOD)
• Звуковые карты (sound card)
• Инструменты (instruments)
• Источники бесперебойного питания (ИБП, UPS)
• Кабели и патч-корды
• Коммутаторы (switches)
• Компьютерная периферия (computer peripherals)
• Компьютеры (PC)
• Контроллеры (RAID, HBA, Expander)
• Корпусы для ПК
• Материнские платы для ПК
• Многофункциональные устройства (МФУ)
• Модули памяти для ПК, ноутбуков и серверов
• Мониторы (monitor)
• Моноблоки (All-in-one PC)
• Настольные системы хранения данных (NAS)
• Ноутбуки (notebook, laptop)
• Общая справка
• Охлаждение (cooling)
• Планшеты (tablets)
• Плоттеры (plotter)
• Принтеры (printer)
• Программное обеспечение (software)
• Программное обеспечение для корпоративного потребителя
• Проекторы (projector)
• Процессоры для ПК и серверов
• Рабочие станции (workstation)
• Распределение питания (PDU)
• Расходные материалы для оргтехники
• Расширители Wi-Fi (повторители, репиторы)
• Роутеры (маршрутизаторы)
• Серверы и серверное оборудование
• Сетевые карты (network card)
• Сетевые фильтры (surge protector)
• Сканеры (scanner)
• Телекоммуникационные шкафы и стойки
• Телефония (phone)
• Тонкие клиенты (thin client)
• Трансиверы (trensceiver)
• Умные часы (watch)

AMD, сама не подозревая, уберегла россиян от дефицита компьютеров

Техника

16 Марта 2022 14:3516 Мар 2022 14:35 |

Поделиться

AMD дала добро на установку новых процессоров Ryzen 5000 на старые материнские платы шестилетней давности с чипсетами А320, В350 и Х370. В свои годы они были очень популярны в России и они до сих пор продаются как в официальной рознице, так и на вторичном рынке. Нововведение позволит россиянам существенно сэкономить на покупке платы под процессоры, так как древние модели стоят значительно дешевле современных.

Совместить несовместимое

Компания AMD, сама того не подозревая, дала россиянам возможность пережить нехватку компьютеров, возникшего на фоне спецоперации в ДНР и ЛНР и гипермасштабных антироссийских санкций. Как AMD сообщила в своем заявлении, она позволила всем пользователям устанавливать ее новые процессоры в устаревшие материнские платы.

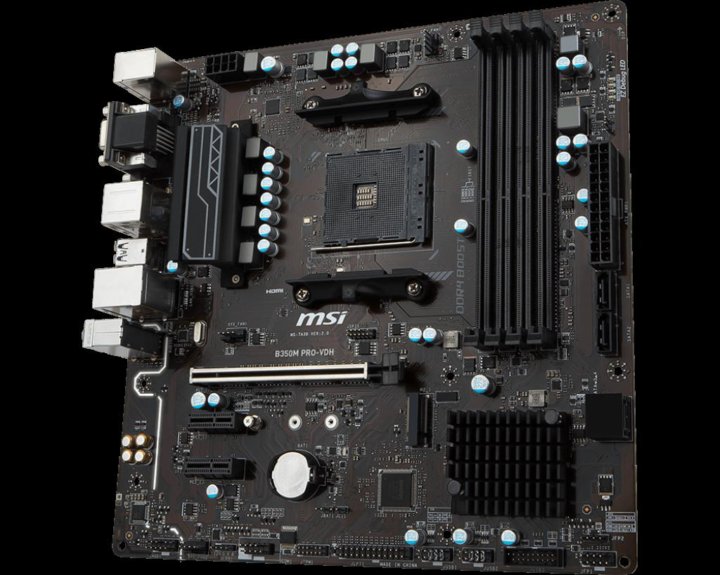

Речь идет о системных платах на чипсетах В350 и Х370, а также на совсем бюджетном А320, с сокетами АМ4. Они в изобилии продавались в России и в мире, начиная с 2017 г. и были предназначены в первую очередь для процессоров Athlon, а также Ryzen первого поколения.

Позже AMD разрешила устанавливать в такие платы процессоры Ryzen второго поколения, а затем и третьего.

Теперь же она дала добро на использование еще и Ryzen пятого поколения, которые она выпустила в октябре 2020 г.

Актуальным процессорам AMD больше не нужны современные материнские платы

Ryzen 5000 – это самая актуальная на 16 марта 2022 г. линейка процессоров AMD. Они базируются на архитектуре Zen 3 и устанавливаются в сокет АМ4, даже если это топовый Ryzen 9 5950X.

Как это поможет россиянам

В марте 2022 г. компания AMD приостановила поставки своих процессоров в Россию из-за множественных антироссийских санкций. Однако ее продукция, пусть и по завышенным ценам, все еще есть в ассортименте отечественных ритейлеров. Кроме того, россиянам пока не закрыт доступ к китайским и казахстанским торговым площадкам, равно как и не закрыты торговые границы России с этими странами. Они по-прежнему могут приобрести процессоры AMD на этих ресурсах, равно как и на российских сайтах с объявлениями, но теперь им не придется беспокоиться еще и об апгрейде материнской платы.

И наоборот, если в распоряжении пользователя уже есть процессор Ryzen пятого поколения, но имеющаяся материнская плата вышла из строя, то теперь он может не переплачивать за новые модели и приобрести старенькую плату на чипсете А320, В350 или Х370. Они по-прежнему есть в продаже, в том числе и в официальной рознице, и стоят они дешевле более современных моделей.

Придется пойти на компромисс

Как бы хорошо ни звучала идея по установке современного CPU в старенькую материнскую плату, на деле пользователей будет ожидать масса подводных камней. AMD обеспечит совместимость «железок», но не будет гарантировать, что в такой связке все функции процессоров будут работать исправно.

В частности, поддержки интерфейса PCI-E 4.0 для видеокарт и SSD-накопителей не будет точно ввиду отсутствия таковой в старых чипсетах пятилетней давности. Сами по себе актуальные комплектующие работать будут, но видеоускорители не смогут выдать свой потенциал, а скорость работы SSD будет далека от максимальной.

Дроны, роботы и VR: какие инновации востребованы в металлургии

Инновации для промышленности

Также не будут поддерживаться современные версии интерфейса USB. Обратная совместимость никуда не денется, так что здесь, как и в случае SSD, вопрос лишь в падении скорости.

Помимо этого, на некоторых старых материнских платах могут возникнуть проблемы с флагманскими процессорами на архитектуре Zen 3. Вероятнее всего, они тоже не смогут работать на полную мощность.

Все в руках производителей материнских плат

AMD заявила о планах добавить поддержку Ryzen 5000 в старые материнские платы еще в самом начале 2022 г. Теперь же она приняла окончательное решение по этому вопросу. Однако на данный момент связка из нового процессора и системной платы, скажем, пятилетней давности работать не будет.

Ограничения носят программный характер. Необходимо, чтобы производители матплат выпустили обновление BIOS, реализовывающее поддержку свежих чипов.

Отечественные разработчики создадут замену Microsoft System Center

Инновации для промышленности

AMD работает над этим вопросом и находится в контакте с производителями плат для ее процессоров. Какие именно компании в итоге выпустят прошивки для BIOS своих старых плат, информации нет, как нет и сроков появления этих апдейтов. AMD уверяет, что бета-версии прошивок выйдут в апреле 2022 г.

• В каком ЦОД разместить оборудование Colocation? Найти ответ на ИТ-маркетплейсе Market.CNews

Эльяс Касми




Обзор материнской платы AMD X570: проанализировано более 35 материнских плат

Гэвин Боншор 9 июля 2019 г.

• Материнские платы
• МСИ
• Гигабайт
• ASRock
• Асус
• АМ4
• Райзен
• Красочный
• Райзен 3000
• Матисс
• Х570
• 3950X
• 3900X
• 3700X

225 Комментарии |

225 Комментарии

The AMD X570 Chipset, What’s New?X570 Power Delivery Specification & ComparisonASRock X570 AquaASRock X570 TaichiASRock X570 CreatorASRock X570 Phantom Gaming XASRock X570 Phantom Gaming 4ASRock X570 Phantom Gaming-ITX TB3ASRock X570 Steel LegendASRock X570 Extreme4ASRock X570 Pro4 & X570M Pro4ASUS ROG Crosshair VIII FormulaASUS ROG Crosshair VIII Hero WIFIASUS ROG Crosshair VIII ImpactASUS ROG Strix X570-E GamingASUS ROG Strix X570-F GamingASUS ROG Strix X570-I GamingASUS TUF Gaming X570-Plus & X570-Plus WIFIASUS Pro WS X570-AceASUS Prime X570-ProASUS Prime X570-PBiostar X570 Racing GT8Colorful CVN X570 Gaming Pro V14GIGABYTE X570 Aorus XtremeGIGABYTE X570 Aorus MasterGIGABYTE X570 Aorus UltraGIGABYTE X570 Aorus Pro & X570 Aorus Pro WIFIGIGABYTE X570 Aorus Elite & X570 Aorus Elite WIFIGIGABYTE X570 I Aorus Pro WIFIGIGABYTE X570 Gaming XMSI MEG X570 GodlikeMSI MEG X570 AceMSI MEG X570 UnifyMSI Prestige X570 CreationMSI MPG X570 Gaming Pro Carbon WIFIMSI MPG X570 Gaming Edge WIFIM SI MPG X570 Gaming PlusMSI X570-A ProВыбор подходящей материнской платы X570

Во время Computex 2019 генеральный директор AMD доктор Лиза Су представила новейший чипсет для платформы AM4 — X570. Разработанный для поддержки новых процессоров AMD Ryzen серии 3000, X570 является таким же большим обновлением, как и новая архитектура Zen 2. На бумаге у него много тем для обсуждения: новый интерфейс PCIe 4.0, рабочее TDP 11 Вт и дополнительные возможности подключения USB 3.1 G2 для поставщиков. В этой статье мы проанализируем все доступные материнские платы X570, которые сможем найти.

Одним из самых больших дополнений к платформе AMD AM4 является поддержка PCIe 4.0 благодаря новому чипсету X570. X570 знаменует собой первый набор микросхем для потребительских материнских плат с собственным интерфейсом PCIe 4.0, который может удвоить пропускную способность, доступную для всего, от твердотельных накопителей до видеокарт, предлагая возможность повысить производительность, когда эти периферийные устройства становятся узким местом шины.

Более того, PCIe 4.0 — это не просто функция чипсета X570; Серия Ryzen 3000 также поддерживает PCIe 4.0 для интегрированных линий PCIe, которые напрямую размещаются в ЦП, благодаря кристаллу ввода-вывода в основе каждого чипа. В результате набор микросхем X570 и Ryzen 3000 даже используют PCIe 4.0 для связи друг с другом, при этом эта связь использует 4 выделенные линии от каждого чипа.

Непосредственно сравнивая три набора микросхем AMD AM4 серии X, набор микросхем X570, естественно, добавляет вышеупомянутую поддержку линии PCIe 4.0, что является улучшением по сравнению со стандартом PCIe 3.0 последнего поколения X470 и X370 последнего поколения.

Еще одним большим плюсом нового чипсета X570 является дополнительная поддержка USB 3.1 Gen2, а также то, что AMD позволяет производителям материнских плат использовать 12 гибких линий PCIe 4.0 (из 24; 4x для ЦП, 8x фиксированных для PCIe) реализовать функции, как они хотят. Благодаря гибким линиям ввода-вывода поставщики могут добавлять такие функции, как порты SATA, слоты PCIe 4.0 x1 или даже еще 3 слота PCIe 4.0 NVMe M.2.

Сравнение чипсетов AMD X570, X470 и X370
Характеристика	Х570	Х470	Х370
Интерфейс PCIe (для периферийных устройств)	4,0	2,0	2,0
Максимальное количество каналов PCIe PCH	24	24	24
USB 3. 1 Gen2	8	2	2
Макс. USB 3.1 (Поколение 2/Поколение 1)	8/4	2/6	2/6
Поддержка памяти DDR4	3200	2933	2667
Максимальное количество портов SATA	8	8	8
Конфигурация графического процессора PCIe	x16 x8/x8 x8/x8+x8*	x16 x8/x8 x8/x8+x4	x16 x8/x8 x8/x8+x4
Каналы памяти (двойные)	2/2	2/2	2/2
Встроенный 802.11ac WiFi MAC	Н	Н	Н
Расчетная мощность чипсета	11 Вт	4,8 Вт	6,8 Вт
Поддержка разгона	Д	Д	Д
Поддержка XFR2/PB2	Д	Д	Н

Одно из самых больших изменений в чипсете связано с его архитектурой. Чипсет X570 — это первый чипсет Ryzen, который AMD производит и разрабатывает собственными силами, с некоторыми вспомогательными IP-блоками ASMedia. Ранее, когда использовались наборы микросхем X470 и X370, эти наборы микросхем разрабатывались и производились непосредственно ASMedia, и компания производила их по 55-нм техпроцессу.

Между тем, мы также наблюдали рост и падение TDP чипсетов из поколения в поколение. X370 начал с 6,8 Вт, а X470 улучшил показатели, чтобы снизить TDP чипсета до 4,8 Вт. Однако для X570, благодаря высокой стоимости питания PCIe 4.0, TDP чипсета снова вырос, и значительно выше. ; даже версия чипа с меньшим энергопотреблением по-прежнему имеет TDP 11 Вт.

В связи с повышенным энергопотреблением чипсета X570 требуется лучшее охлаждение чипсета. Все, кроме одной, материнские платы, выпущенные в этом первом раунде продуктов, оснащены радиатором чипсета с активным охлаждением. Хотя ожидается, что AMD будет работать над улучшением TDP своего чипсета для будущих поколений, на данный момент повышенная мощность вынудила производителей внедрять более качественные и более эффективные способы охлаждения чипсета X570 и различных других компонентов материнской платы.

Характерное для самого чипсета X570, это новое поколение материнских плат заставило производителей более внимательно следить за своими схемами подачи питания и убедиться, что они следуют новой спецификации AMD для чипов класса 105TDP, для которых требуется текущая поставка до до и выше 140А. Примечательно, что поставщики материнских плат заявили, что грядущий 16-ядерный процессор Ryzen 9 3950X был базовым уровнем, для которого были проверены новые конструкции VRM. В частности, это означает использование более качественных радиаторов, чтобы сами полевые МОП-транзисторы могли сохранять коллективное охлаждение.

Наконец, хотя в большей степени это продукт самого процессора Ryzen 3000, поддержка памяти также была улучшена благодаря лучшему IMC на Ryzen 3000. Благодаря этому поддерживаемому повышению частоты некоторые производители материнских плат рекламируют скорости до DDR4-4400. , что до сих пор было неслыханным для процессора AMD. Даже базовые частоты для платформы X570/Ryzen3000 улучшились, поскольку максимальная официально поддерживаемая частота памяти теперь увеличена до DDR4-3200 по сравнению с DDR4-2933 на X470/Ryzen2000 и DDR4-2667 на X370/Ryzen1000.

Мы исследовали в нашей статье Ryzen 7 Memory Scaling еще в 2017 году и обнаружили, что Infinity Fabric Interconnect хорошо масштабируется в зависимости от частоты, и это то, что мы проанализируем еще раз, когда получим первый запуск серии Ryzen 3000. и материнские платы X570, и потенциально позволяют поставщикам работать и улучшать свои ранние версии прошивки для нового 7-нм кремния AMD.

Текущая линейка продуктов X570: анонсировано более 35 новых материнских плат

Учитывая важность запуска продукта Ryzen 3000 для AMD, подчеркивающую большой потенциал нового ЦП, производители материнских плат выстраивают массу плат X570 с целью предложить пользователям различные конфигурации с точки зрения подключения, компонентов и т. д. а также ценовые категории.

Ниже представлен текущий стек продуктов X570, анонсированный для запуска, включая модели от всех обычных подозреваемых: ASRock, ASUS, GIGABYTE и MSI, а также отдельные дополнения от Biostar с X570 GT8 Racing и Colorful с iGame X570 CVN. Модель Gaming Pro V14. Ожидается, что в будущем будет представлено еще больше плат, поскольку поставщики материнских плат приобретают опыт и отзывы о своих первых платах.

ASRock:

В общей сложности 10 новых плат, включая платы для игр, включая серию Phantom Gaming, а также X570 Creator, которая, как следует из названия, предназначена для профессионалов и создателей контента. Taichi возвращается, и ходят слухи, что более дорогой X570 Taichi Ultimate появится до конца года. ASRock также имеет Thunderbolt 3 на задней панели на нескольких платах, что оценят некоторые пользователи.

ASUS:

Самый большой набор продуктов X570 с 12 новыми моделями. Однако большое количество немного преувеличивает, поскольку оно является следствием того, что ASUS предлагает версии некоторых своих плат как с Wi-Fi, так и без Wi-Fi. Новые модели Crosshair VIII доминируют в сегменте high-end, в то время как серия Impact малого форм-фактора возвращается спустя пару лет. В среднем диапазоне представлены игровые модели ROG Strix, а Pro WS X570-Ace предназначен для рабочих станций. Пользователи, которые ищут модели без чрезмерно агрессивной игровой темы, найдут ASUS Prime более стильным, в то время как бренд начального уровня TUF Gaming также появляется.

Biostar:

Только одна плата для запуска чипсета X570: X570 Racing GT8. Это модель ATX, и нам сказали, что Biostar выпустит модель mini-ITX (скорее всего, X570GTN) в ближайшие месяцы.

Разноцветный:

Только одна модель в день запуска. Colorful или iGame в основном продаются на азиатских рынках, поэтому мы не ожидаем, что в ближайшее время они появятся в западном мире.

ГИГАБАЙТ:

9 плат с разнообразным ассортиментом, начиная от флагмана X570 Aorus Xtreme с большим оснащением и заканчивая X570 Gaming X. GIGABYTE является одним из трех поставщиков (наряду с ASRock и ASUS), у которых есть мини- модель ИТХ.

MSI:

Самый маленький стек продуктов X570 от большой четверки поставщиков, всего 7 новых плат. Отчасти это связано с тем, что, в отличие от некоторых других поставщиков, MSI не выпускает версии одних и тех же плат с поддержкой Wi-Fi и без Wi-Fi; вместо этого плата либо включает Wi-Fi 6 в качестве стандартной функции, либо вообще не поддерживает Wi-Fi. У MSI также есть плата с самым впечатляющим набором аксессуаров: X570 Godlike включает сетевой адаптер 10 GigE в дополнение к сетевому адаптеру 2,5 GigE на задней панели. Приятно видеть, что MSI работает лучше, чем Gigabit, по сравнению с X470.

Материнские платы X570 доступны при запуске (07/07)
Модель	Размер	Цена (Амазон)	Цена (Новое яйцо)
ASRock X570 Аква	Е-АТХ	—	—
ASRock X570 Тайчи	АТХ	$339	300 долларов
ASRock X570 Creator	АТХ	—	—
ASRock X570 Phantom Gaming X	АТХ	—	$350
ASRock X570 Phantom Gaming 4	АТХ	—	155 долларов
ASRock X570 Phantom Gaming-ITX TB3	mITX	—	—
Стальная легенда ASRock X570	АТХ	260 $	200 долларов
ASRock X570 Extreme4	АТХ	—	240 долларов
ASRock X570 Pro4	АТХ	—	170 $
ASRock X570M Pro4	mATX	—	$186
ASUS ROG Crosshair VIII Формула	АТХ	700 долларов	700 долларов
ASUS ROG Crosshair VIII Hero WIFI	АТХ	—	$380
ASUS ROG Crosshair VIII Hero	АТХ	—	$360
ASUS ROG Crosshair VIII Impact	мДТХ	—	—
ASUS ROG Strix X570-E игровой	АТХ	$330	$330
ASUS ROG Strix X570-F Gaming	АТХ	—	300 долларов
ASUS ROG Strix X570-I игровой	mITX	—	—
ASUS TUF Gaming X570-Plus WIFI	АТХ	200 долларов	200 долларов
ASUS TUF Gaming X570-Plus	АТХ	$190	$190
ASUS Pro WS X570-Ace	АТХ	$380	$380
ASUS Prime X570-Pro	АТХ	250 долларов	250 долларов
ASUS Prime X570-P	АТХ	170 $	170 $
Биостар X570 Racing GT8	АТХ	—	—
Цветной CVN X570 Gaming Pro V14	АТХ	—	—
GIGABYTE X570 Aorus Xtreme	Е-АТХ	—	700 долларов
GIGABYTE X570 Aorus Master	АТХ	—	$360
GIGABYTE X570 Aorus Ultra	АТХ	300 долларов	300 долларов
GIGABYTE X570 Aorus Pro WIFI	АТХ	—	270 долларов
GIGABYTE X570 Aorus Pro	АТХ	—	—
GIGABYTE X570 Aorus Elite WIFI	АТХ	—	—
GIGABYTE X570 Aorus Elite	АТХ	200 долларов	200 долларов
GIGABYTE X570 I Aorus Pro WIFI	mITX	—	220 долларов
GIGABYTE X570 Gaming X	АТХ	—	170 $
MSI MEG X570 Божественный	Е-АТХ	700 долларов	700 долларов
MSI MEG X570 туз	АТХ	370 $	370 $
Создание MSI Prestige X570	Е-АТХ	—	500 долларов
MSI MPG X570 Gaming Pro Carbon WIFI	АТХ	260 долларов	260 долларов
MSI MPG X570 Gaming Edge WIFI	АТХ	210 долларов	210 долларов
MSI MPG X570 Gaming Plus	АТХ	—	170 $
MSI X570-A Pro	АТХ	—	$160

На следующей странице приведен краткий обзор системы подачи питания каждой платы, а каждая последующая страница содержит краткий анализ/обзор всех отдельных плат.

X570 Power Power Спецификация и сравнение Чипсет AMD X570, что нового?Характеристики питания X570 и сравнениеASRock X570 AquaASRock X570 TaichiASRock X570 CreatorASRock X570 Phantom Gaming XASRock X570 Phantom Gaming 4ASRock X570 Phantom Gaming-ITX TB3ASRock X570 Steel LegendASRock X570 Extreme4ASRock X570M Pro4AS RUS Crosshair X570M Pro4 & X570 Steel LegendASRock X570 Extreme4ASRock X570M Pro4 & X570 Pro4US Crosshair RUSOG7 Pro4ASROG7 VIII Hero WIFIASUS ROG Crosshair VIII ImpactASUS ROG Strix X570-E GamingASUS ROG Strix X570-F GamingASUS ROG Strix X570-I GamingASUS TUF Gaming X570-Plus & X570-Plus WIFIASUS Pro WS X570-AceASUS Prime X570-ProASUS Prime X570-PBiostar X570 Racing GT8Colorful CVN X570 Gaming Pro V14GIGABYTE X570 Aorus XtremeGIGABYTE X570 Aorus MasterGIGABYTE X570 Aorus UltraGIGABYTE X570 Aorus Pro & X570 Aorus Pro WIFIGIGABYTE X570 Aorus Elite & X570 Aorus Elite WIFIGIGABYTE X570 I Aorus Pro WIFIGIGABYTE X570 Gaming XMSI MEG X570 GodlikeMSI MEG X570 AceMSI MEG X570 UnifyMSI Prestige X570 СозданиеMSI MPG X570 Gaming Pro Carbon WIFIMSI MPG X570 Gaming Edge WIFIMSI MPG X570 Gaming PlusMSI X570-A ProВыбор подходящей материнской платы X570

Твитнуть

НАПЕЧАТАЙТЕ ЭТУ СТАТЬЮ

ASUS, GIGABYTE, MSI, ASRock и другие

Доктор Ян Катресс и Гэвин Боншор

Материнские платы

драм

МСИ

Гигабайт

ASRock

Асус

Дзен

Райзен

Б550

Зен2

101 Комментарии |

101 Комментарии

B for BudgetASRock B550 TaichiASRock B550 Steel LegendASRock B550M Steel LegendASRock B550 PG VelocitáASRock B550 Phantom Gaming 4 + 4acASRock B550 Phantom Gaming-ITX/axASRock B550 Extreme4ASRock B550 Pro4ASRock B550M Pro4ASRock B550M-HDVASRock B550M-ITX/acASUS ROG Strix B550-E GamingASUS ROG Strix B550-F Gaming + Wi-FiASUS ROG Strix B550-I GamingASUS TUF Gaming B550-PlusASUS TUF Gaming B550M-Plus + Wi-FiASUS Prime B550-PlusASUS Prime B550M-A + Wi-FiASUS Prime B550M-KBiostar B550GTABiostar B550GTQGIGABYTE B550 Aorus MasterGIGABYTE B550 Aorus Pro & Aorus Pro ACGIGABYTE B550M Aorus ProGIGABYTE B550I Aorus Pro AXGIGABYTE B550 Aorus EliteGIGABYTE B550M Aorus EliteGIGABYTE B550 Gaming XGIGABYTE B550 Vision DGIGABYTE B550M DS3HMSI MPG B550 Gaming Carbon WifiMSI MPG B550 Gaming Edge WifiMSI MPG B550I Gaming Edge WifiMSI MPG B550 Gaming PlusMSI MAG B550 Tomahawk MSI MAG B550M Mortar и B550M Mortar WifiMSI B550-A ProВыбор правильной материнской платы B550

Бюджетная линейка материнских плат AMD

часто бывает более успешной, чем более крупные полноценные версии. В прошлом пользователи получали почти все те же функции набора микросхем на этих материнских платах, что и на линейке X-серии. Это меняется с новой серией B500, поскольку потребители больше не используют PCIe 4.0 на чипсете, вместо этого они возвращаются к PCIe 3.0. В конечном итоге это не должно быть проблемой, поскольку, например, бюджетные сборки вряд ли будут иметь несколько дополнительных дисков PCIe 4.0. Тем не менее, высокий спрос на материнские платы B550, особенно после того, как AMD выпустила Ryzen 3, не остался незамеченным, и на рынке появилось более 40 новых моделей, большинство из которых должны поступить в продажу с сегодняшнего дня.

B для бюджета, верно?

Одной из основных претензий к линейке материнских плат AMD X570 был большой разброс цен. Как мы сообщали в нашем обзоре материнских плат X570, охватывающем более 35 материнских плат, разница в стоимости от самых дешевых до самых дорогих была довольно впечатляющей.

Обзор материнской платы AMD X570: проанализировано более 35 материнских плат

На верхнем уровне у нас была ограниченная серия ASRock X570 Aqua, плата, которую мы рассмотрели и назвали потрясающий предмет коллекционирования , но его цена составляла 1000 долларов.

Среди младших моделей несколько материнских плат стоили чуть меньше 200 долларов:

• ASUS Prime X570-P (170 долларов),
• ASUS TUF Gaming X570-Plus ($190),
• ASRock X570 Phantom Gaming 4 (155 долларов США),
• ASRock X570 Pro4 (170 долларов США),
• ASRock X570M Pro4 (186 долларов),
• Gigabyte X570 Gaming X (170 долларов),
• MSI X570 Gaming Plus (170 долларов США) и
• MSI X570-A Pro (160 долларов США)

В предыдущие годы этот ценовой диапазон был печально известным полем битвы, где топовые чипсеты сражались в среднем ценовом диапазоне, а не в качестве точки входа на рынок. Тем не менее, X570 принес ряд новых преимуществ, таких как PCIe 4.0 от процессора, PCIe 4.0 от набора микросхем и увеличенную пропускную способность на набор микросхем и обратно.

Таким образом, для линейки материнских плат AMD, более ориентированной на бюджет, мы должны ожидать увидеть дизайн, более удобный для этих чувствительных к цене сборок, и для пользователей, которым не нужны куча PCIe 4. 0, верно? В предыдущие годы мы видели, как бюджетная линейка материнских плат опускалась до 65 долларов, что при использовании 9 долларов.9 процессор, вероятно, является правильной точкой перегиба.

В нашем сегодняшнем обзоре самая дешевая материнская плата, о которой нам сказали заранее, стоит 115 долларов. Это около 50 долларов слишком много на нижнем уровне.

GIGABYTE B550 Aorus Master

Но самая дорогая материнская плата стоит 280 долларов. Эта цена без контекста и звучит безумно. За такую ​​цену пользователь мог бы купить материнскую плату X570, верно? Казалось бы, GIGABYTE B550 Aorus Master должен предложить что-то особенное, чтобы оправдать такую ​​сумму денег. К счастью, этот компонент на уникальная материнская плата среди B550 , о которой стоит прочитать.

Различия в наборах микросхем

Одним из ключевых способов снижения стоимости бюджетных системных плат для AMD является уменьшение количества функций набора микросхем по сравнению с моделями X570. Самый простой способ сделать это — удалить PCIe 4.0 из набора микросхем, вернув его обратно к PCIe 3.0: процессор по-прежнему предлагает использование PCIe 4.0, но все, что питается от набора микросхем, будет ограничено PCIe 3.0. Это дает дополнительное преимущество, заключающееся в снижении энергопотребления чипсета до 5 Вт, а не 10 Вт, что означает, что ни одна из материнских плат B550 не поставляется с вентилятором чипсета в стандартной комплектации.

ASUS ROG Strix B550F-Gaming Wi-Fi

Более дешевый чипсет часто не имеет стандартной сертификации SLI, в отличие от X570. Это означает, что не нужно было платить лицензионный сбор SLI, если только производитель материнской платы не приложит все усилия, чтобы сертифицировать его от платы к плате. Учитывая, что это бюджетная плата и насколько ограничены конфигурации с несколькими графическими процессорами за пределами вычислительных рабочих нагрузок в последние годы, использование такой функции, вероятно, в любом случае будет ограничено на B550.

Другим побочным эффектом попытки сократить затраты является снижение поддержки ввода-вывода. AMD допускает несколько конфигураций с процессором B550:

• ЦП
  • x4 PCIe 4.0 NVMe
  • x2 PCIe 4.0 NVMe + 2 x SATA
  • x2 PCIe 4.0 NVMe + x2 PCIe 4.0 NVMe
• Чипсет
  • 4 SATA + 4x PCIe 3.0
  • 4 SATA + 2x PCIe 3.0 + 2 SATA

В пиковой конфигурации без разделения основных линий ЦП материнские платы могут иметь два или три диска NVMe или до восьми портов SATA. Странная материнская плата в стеке — это Gigabyte B550 Aorus Master, о которой мы расскажем, когда доберемся до этой материнской платы [ссылка].

Собственный слайд AMD по этому вопросу выглядит следующим образом:

В целом, чипсет B550 кажется незначительным обновлением по сравнению с B450, с удаленной поддержкой eSATA и поддержкой большего количества портов SATA. TDP 5 Вт такой же, как у B450, что позволяет предположить, что B550 по-прежнему является дизайном ASMedia, но обновленным.

Поддержка процессора

Еще один вопрос B550 касается поддержки процессора. При объявлении B550 AMD заявила, что эти материнские платы будут поддерживать только новейшие процессоры Ryzen 3000 и новее, существенно ограничивая B550 как минимум процессорами на базе Zen2, а также поддержку будущих поколений Ryzen, которые, как мы полагаем, охватывают APU Zen 2. и оборудование Zen 3 в следующем году. Большинство материнских плат линейки B550 имеют видеовыходы и не поддерживают APU Zen+, что фактически подтверждает поддержку APU Zen2.

Поддержка материнской платы AMD AM4
АнандТек	uArch	А320	Б350 Х370	Б450 Х470	Х570	Б550 А520
Процессор Райзен 4000	Дзен 3	Х	Х	Бета-версия	✓	✓
APU Ryzen 4000**	Дзен 2	Х	?Бета	? ✓	? ✓	? ✓
Процессор Райзен 3000	Дзен 2	Х	Бета-версия	✓	✓	✓
ВСУ Райзен 3000	Дзен+	✓	✓	✓	✓	Х
Процессор Райзен 2000	Дзен+	✓	✓	✓	✓	Х
ВСУ Райзен 2000	Дзен	✓	✓	✓	Х	Х
Процессор Райзен 1000	Дзен	✓	✓	✓	Х	Х
Athlon серии A	*	✓	Х	✓	Х	Х
Процессоры Ryzen Pro следуют своим непрофессиональным аналогам * Excavator или Carrizo ** Неизвестно — продукт еще не анонсирован

В настоящее время процессоры AMD Zen 2 стоят от 99 долларов США вместе с Ryzen 3 3100, предлагая четыре ядра с одновременной многопоточностью. Вы можете прочитать наш обзор здесь.

Обзор процессоров AMD Ryzen 3 3300X и 3100: Бюджетный игровой рай с использованием полуядер и почти полуграфики, что ставит гипотетический APU Ryzen 3 на 4 ядра и 3 или 4 вычислительных блока. Если это так, то этот APU, вероятно, будет дороже, чем Ryzen 3 3100.

Материнские платы, на которые стоит обратить внимание0789

Как и в случае с любым другим поколением процессоров, есть несколько материнских плат, за которыми нужно следить. Некоторые из них интересны сами по себе, в зависимости от того, как материнская плата подключена и настроена, в то время как другие предлагают визуальные стимулы или, кажется, продаются по действительно хорошей цене.

GIGABYTE B550 Vision D

На первый взгляд эта материнская плата выглядит как материнская плата Designare с измененным брендом, но уникально среди наших вариантов B550, это единственная плата с контроллером Thunderbolt 3 на борту.

Это также единственный с двумя гигабитными Ethernet и Wi-Fi 6, а также один из очень немногих с двумя слотами PCIe 4. 0 от процессора. В результате это довольно дорого, 260 долларов.

GIGABYTE B550 Aorus Master

Aorus Master должен получить все заголовки за интересной конфигурацией B550. Чтобы поддерживать на плате три полноценных слота PCIe 4.0 x4, GIGABYTE разделила линии процессора на x8/x4/x4, а последние два выделила для хранения. Это поверх PCIe 4.0 x4, который уже исходит от ЦП. В результате основной слот PCIe 4.0 имеет только x8, когда эти слоты M.2 заняты, но это компромисс.

На задней панели также есть четыре порта USB 3.2 Gen 2 Type-A, больше, чем у любой материнской платы, и эта плата единственная предлагает Dual BIOS. Цена 280 долларов.

ASRock B550 Extreme4

Я выбрал B550 Extreme 4 из набора по двум основным причинам. Во-первых, цена более показательна для материнской платы B550, около 185 долларов. Другой сегмент заключается в том, что ASRock, похоже, берет линейку материнских плат Extreme с другой философией дизайна. Смотреть довольно интересно.
