Как выбрать материнскую плату для компьютера: лучшие модели в 2020 году

Многие пользователи недооценивают важность материнской платы в общей конфигурации компьютера. И, казалось бы, а зачем на нее обращать много внимания? Она ведь не влияет на производительность? С одной стороны это так, а с другой вовсе нет. От возможностей материнской платы, например, зависит максимальный уровень разгона процессора и оперативной памяти. А оверклокинг, в свою очередь, уже может накинуть вашей машине далеко не один десяток FPS в любимой игре. К тому же чем лучше материнская плата, тем стабильнее этот самый разгон. В общем, материнки не стоит недооценивать, ведь они связывают все комплектующие в единую систему. Мы промониторили современный рынок и составили рейтинг материнских плат для покупки в 2020 году.

GIGABYTE GA-A320M-H (rev. 1.1)

  • Чипсет: AMD A320;
  • Поддержка DDR4: 32 Гбайт до 3200 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 12 USB портов;
  • Форм-фактор:  microATX.

Одна из самых хороших бюджетных материнских плат под сокет AM4. Подойдет для бюджетного игрового компьютера. В целом, модель звезд с неба не хватает, но предлагает пользователю все самое необходимое. И хоть чипсет А320 не подразумевает разгон процессора выше его турбо-частоты, фазы питания здесь качественные. Из того, что мы нашли: никто из покупателей не отзывался о сгоревшей материнке.

Среди конкурентов выделяется наличием сразу 2 основных видео-интерфейсов: HDMI и DVI. В остальном — самый необходимый набор. Имеется разъем под M. 2 накопитель. 14 USB-портов позволят подключить большое количество периферии. Встроенная звуковая карта Realtek ALC887 обеспечит хоть и не лучшее, но достойное звучание. Форм-фактор девайса — MicroATX, поэтому можно будет установить данную материнскую плату абсолютно в любой корпус. И напоследок, стоит отметить высокую поддерживаемую частоту оперативной памяти: 3200 МГц. Так что можно дополнительно купить дешевое ОЗУ и его разогнать до нужных значений. В данной весовой категории можно найти много аналогов данной доске. Так что если именно этой не будет в наличии — купите похожую модель от компании GIGABYTE: в бюджетном сегменте у них много хороших вариантов.

GIGABYTE h410M S2H 2.0 (rev. 1.0)

  • Чипсет: Intel h410;
  • Поддержка DDR4: 32 Гбайт до 2666 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 10 USB портов;
  • Форм-фактор:  microATX.

Еще одна материнская плата в бюджетном сегменте от компании GIGABYTE, только уже для процессоров Intel. h410 — бюджетный чипсет, который по своим возможностям равен чипсету А320 для процессоров AMD. Ожидать большого функционала не стоит. Разогнать процессор также не получится, но получить минимальный необходимый набор — вполне.

2 слота под оперативную память откроют доступ к двухканальному режиму работы ОЗУ, который существенно увеличивает производительность компьютера. Процессоры от Intel не так сильно зависят от частоты памяти, поэтому максимальное поддерживаемое здесь значение — 2666 МГц. Максимальный объем памяти — 32 Гбайт, чего явно хватит с запасом. Имеется слот под М.2 накопитель. USB-портов у данной модели чуть меньше: 10 штук. Но и этого хватит с головой для большинства пользователей. Мышь, клавиатура, наушники, внешний жесткий диск: всем хватит места. Форм-фактор, разумеется, — microATX. Гарантия на устройство — 3 года. Как и в случае с предыдущей моделью, можно найти множество аналогов, но эта материнская плата выделяется среди конкурентов высоким качеством и низким уровнем брака.

ASRock B450 Pro4

  • Чипсет: AMD B450;
  • Поддержка DDR4: 64 Гбайт до 3200 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC892;
  • 14 USB портов;
  • Форм-фактор: ATX.

Как выбрать материнскую плату для компьютера в 2020 году? Лучшим соотношением цена/качество обычно отличаются модели среднего ценового сегмента. ASRock B450 Pro4 — один из таких представителей. Благодаря форм-фактору АТХ, модель обладает большим количеством разъемов и хорошей системой пассивного охлаждения. А чипсет В450 позволит разогнать процессор.

Здесь есть 2 слота М.2. Так что можно оставить один накопитель под систему, а второй приобрести под игры, полностью отказавшись от привычного всем HDD. Счетчик кадров от этого, конечно же, не увеличится, но уровни и миссии будут загружаться в разы быстрее. Realtek ALC892 в качестве встроенной звуковой карты позволит насладиться неплохим звучанием, которое заметно лучше, чем у Realtek ALC887. Количество разъемов под оперативную память – 4. И хоть 4 планки разгоняются значительно сложнее, чем 2, это все же намного удобнее. Можно в будущем удвоить количество памяти, просто добавив к изначальным двум плашкам еще две. Плата также поддерживает технологию CrossFire X. Это позволит установить сразу две видеокарты от компании AMD. Больше не получится — слотов PCI-E x16 здесь два. В целом — идеально сбалансированное решение за свои деньги.

ASUS PRIME B360-PLUS

  • Чипсет: Intel B360;
  • Поддержка DDR4: 64 Гбайт до 2666 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 14 USB портов;
  • Форм-фактор: ATX.

Полный аналог предыдущей модели, только уже для процессоров Intel, можно найти у производителя ASUS, который славится качеством своей продукции. Максимально поддерживаемая частота памяти, традиционно, ниже для «синих» камней: потолок составит 2666 МГц. Зато разработчик предложит те же 4 слота под оперативную память с максимальным объемом установленных планок в 64 Гбайт. Встроенная звуковая карта, однако, немного хуже и находится на одном уровне с бюджетными решениями: Realtek ALC887.

Пользователи отмечают низкий нагрев компонентов даже при максимальной нагрузке. Это достигается с помощью качественных и массивных радиаторов, в том числе в зоне VRM. Количество слотов для подключения М.2 накопителей — два. 2 слота расширения PCI-E x16. Даже точно такая же поддержка технологии CrossFire. Такое ощущение, что производители копируют технические характеристики друг у друга. Однако количество USB-портов все же уменьшилось: здесь их 12. Вывод: отличная материнская плата для средне-бюджетных игровых компьютеров. Жаль, что чуть слабее по характеристикам, чем аналоги для платформ на AMD. Ну, и стоит слегка дороже.

MSI X570-A PRO

  • Чипсет: AMD X570;
  • Поддержка DDR4: 128 Гбайт до 4400 МГц;
  • Звук: 7. 1CH, HDA, на основе Realtek ALC1220;
  • 16 USB портов;
  • Форм-фактор: ATX.

X570 — премиальный чипсет для процессоров AMD, который, несомненно, должен находиться в топе материнских плат 2020 года. Подобные доски являются представителями, что называется «полного фарша». Поставил — и тебе доступны безграничные возможности разгона, открывается третий глаз, пробуждается шестое чувство и все в этом духе. В качестве стандартного решения для дорогих плат, устанавливается поддержка технологии CrossFire, что позволит установить две видеокарты в оба слота PCI-E x16.

Модель обладает каким-то заоблачным показателем максимальной поддерживаемой частоты памяти: 4400 МГц. ОЗУ, работающее на таких высоких частотах, ощутимо повышает общую производительность компьютера. При этом максимально возможный объем памяти не отстает от частоты: здесь он составляет 128 Гбайт. Пользователи, работающие в узкоспециализированных профессиональных программах, оценят такой потенциал. Слота под все это добро, разумеется, 4. Интегрированная звуковая карта на базе Realtek ALC1220 способна передать очень хороший и качественный звук. А 8-pin + 4-pin питание для процессора позволит установить и запитать мощный камень.

ASUS PRIME Z390-A

  • Чипсет: Intel Z390;
  • Поддержка DDR4: 64 Гбайт до 4266 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 16 USB портов;
  • Форм-фактор: ATX.

Компания ASUS славится не только качеством, но и интересным дизайном своих материнских плат. Данной модели это касается, как никакой другой: плата выполнена в черно-серых оттенках в футуристичной направленности. Но и технические характеристики соответствуют такому высокому ценнику. Z390 — представляет лучшие материнские платы 2020.

4 слота под оперативную память поддерживают максимальный объем в 64 Гбайт. Пиковая частота может достигать 4266 МГц. При этом поддерживается, как CrossFire, так и SLI. Это позволит установить вам несколько видеокарт не только от AMD, но и от Nvidia. В данном случае вы сможете поставить аж сразу три графических ускорителя, ведь количество слотов расширения PCI-E x16 равняется трем. Разумеется, количество слотов под М.2 накопители — два. Правда, стандартный звук оставит желать лучшего – он базируется на карте Realtek ALC887. В остальном модель идеальна и стоит потраченных средств. Мы бы назвали ее одной из лучших игровых материнских плат в 2020 году среди конкурентов.

Итак, список моделей, которые мы считаем лучшими на рынке:

  • GIGABYTE GA-A320M-H (rev. 1.1)
  • GIGABYTE h410M S2H 2.0 (rev. 1.0)
  • ASRock B450 Pro4
  • ASUS PRIME B360-PLUS
  • MSI X570-A PRO
  • ASUS PRIME Z390-A

Читайте также:

Теги материнские платы

Как выбрать материнскую плату в 2020 году — бюджетные модели

Многие пользователи недооценивают, как важна материнская плата при сборке компьютера.

Но зачем же обращать на нее много внимания — она же совсем не влияет на производительность? Это не совсем так. От параметров материнской платы зависит максимальный уровень разгона процессора и иногда максимальный объем оперативной памяти.

Материнские платы объединяют все комплектующие связывают все комплектующие в единую систему — не стоит недооценивать ее важность. Тем не менее, материнская плата не обязана быть самой дорогой частью ПК — и в бюджетном сегменте (до 7000) есть достойные модели, которые прослужат десяток лет.

На какие параметры стоит обратить внимание?

Сокет. Первый и самый важный параметр — сокет процессора на материнской плате. Здесь все зависит от выбранного вами процессора: в чипах AMD используются сокеты AM4, в современных процессорах Intel девятого поколения используется сокет LGA 1151v2, а для десятого поколения LGA 1200 (используется в более дорогих моделях).

Форм-фактор и количество слотов.  Материнские платы бывают трех основных размеров: крупная ATX, средняя Micro-ATX и и компактная Mini-ITX. Если вы хотите собрать ПК в компактном корпусе, но вам нужна небольшая материнская плата — но тогда вам придется согласиться на меньшее количество слотов PCIe и других важных разъемов. Если вам не требуется компактный корпус, форм-фактор материнской платы не так важен — компактную материнскую плату можно успешно разместить в крупном корпусе.

Встроенные Wi-Fi и high-end порты. Платите только за то, чем будете пользоваться. Например, можно не тратиться на материнскую плату с беспроводной связью, если вы привыкли пользоваться проводным интернетом.

В этой статье мы рассмотрели материнские платы ключевых производителей — Asus, Gigabyte и MSI. Все из них оснащены одним из популярных сокетов: AMD AM4 или Intel LGA 1151v2. Все рассмотренные модели поддерживают модули оперативной памяти DDR4 и выполнены в форм-факторе mATX. Также все модели оснащены портом HDMI — это современное и самое распространенное решение.

Перейдем к конкретным моделям. Мы разделили их по самому важному параметру — сокету.

Сокет AM4

Современный сокет, совместимый с процессорами от компании AMD. Материнские платы с таким сокетом могут быть оснащены тремя разными чипсетами — мы распределили модели от менее производительным к более производительным.

Мы подобрали четыре модели на базе чипсета AMD A320Gigabyte GA-A320M-HAsus PRIME A320M-KAsus PRIME A320M-C R2.0 и Asus PRIME A320M-K/CSM. Они почти ничем принципиально не отличаются, кроме габаритов и веса — можно ориентироваться на производителя, которому вы доверяете больше всего.

Если нужна материнская плата на базе чипсета AMD B350, подойдет Gigabyte GA-A320M-S2H V2.

На базе чипсета AMD B450 выполнены еще две модели: Gigabyte B450M S2H и Asus PRIME B450M-A. Первая модель поддерживает 32 гигабайт оперативной памяти, а вторая — 64 гигабайта.

Сокет LGA 1151v2

Этот сокет — одно из самых распространенных решений среди современный сокетов Intel.

Обратите внимание, что в этом разделе мы рассматриваем сокеты второй ревизии. Вообще у сокета Intel LGA 1151 есть две ревизии: Rev. 1 и Rev. 2. Первая используется для более ранних процессоров (6000 и 7000 серии), вторая — для процессоров 8 и 9 поколения настольных серий. Для процессоров 10 серии используется сокет 1200 — он подробно будет рассмотрен в статье о более дорогих материнских платах.

Отличить материнские платы разных ревизий можно с помощью чипсета. Процессор восьмого и девятого поколения будет совместим с материнской платой, если в названии материнской платы указан чипсет 300-й серии — например, h470 или Z390.

Мы рекомендуем приобретать материнские платы второй ревизии — именно они и идет речь в этом разделе. Если вы сейчас приобретете материнскую плату первой ревизии, она со временем устареет и будет ограничивать вас в выборе процессора для апгрейда — тогда придется менять материнскую плату.

На базе чипсета h410 выполнены три модели: MSI h410M PRO-VDH PLUSGigabyte h410M H и MSI h410M PRO-M2 PLUS. Они незначительно отличаются друг от друга габаритами и весом.

На базе чипсета h410C работают четыре похожих материнских платы: Gigabyte h410M HGigabyte h410M S2H 2.0Gigabyte h410M S2P 2.0 и Asus PRIME h410M-E R2.0/CSM. Такими же характеристиками обладает Gigabyte h410M A 2.0, но у нее также есть USB Type C. В отличие от предыдущего чипсета, у h410С есть базовая поддержка Windows 7.

Если нужна материнская плата на базе чипсета B365, подойдут Gigabyte B365M HGigabyte B365M HD3 и Gigabyte B365M DS3H. Первые две позволяют установить 32 гигабайта оперативной памяти, а последняя — 64 гигабайта.

Детально разобраться в установке материнской платы внутри ПК помогут видео-инструкции на YouTube


12 лучших материнских плат — Рейтинг 2020 года (Топ 12)

Тяжелый рендеринг, работа с 4К-видео (хотя и 8К уже не новинка, если уж на то пошло)? В подобных применениях, требующих высокой вычислительной мощности и хорошо распараллеливающихся, процессоры HEDT будут в своей тарелке – а разработанная конкретно под рабочие станции плата WS X299 PRO им в этом поможет.

Восемь слотов под оперативную память рассчитаны на DDR4-4133, доступны четыре слота PCIe x16, причем все они – армированные. Два верхних традиционно разнесены на один слот, нижние же соседствуют, а между ними и вторым слотом PCIe x16 находится слот x4. Впрочем, никто и не будет собирать на этой плате конфигурацию с четырьмя видеоускорителями, поскольку, в зависимости от количества линий процессора, ее максимум – это работа в режиме 3-Way (х16-х16-х8 для процессоров с 48 и 44 линиями PCIe), либо 2-Way (x16-x8 для процессоров с 28 линиями). Питание PCIe-устройств усилено шестипиновым разъемом на плате (нестандартным, учтите). Для высокоскоростных твердотельных накопителей предусмотрены два слота М.2, оба на шине PCI Express 3.0 (эй, Intel, а у AMD уже есть 4.0!), а также разъем U.2.

Мощная подсистема питания, запитанная от двух разъемов 8-pin, в совокупности охлаждается тремя радиаторами на общей тепловой трубке. Учитывая, что HEDT-процессоры энергию не потребляют, а буквально жрут ее за обе щеки, это отнюдь не лишнее.

Сама плата – на толстом текстолите, с приличным запасом прочности под тяжелые башенные кулеры. Впрочем, штатно предусмотрено и управление производительными СЖО (есть отдельный выход питания помпы с повышенной токооотдачей) или более простыми AIO-системами жидкостного охлаждения – хотя ставить AIO на HEDT идея из разряда, мягко говоря, эксцентричных.

Есть и «вкусности» - например, качественная звуковая подсистема с оптическим цифровым выходом и, что для рабочей станции уж вряд ли нужно, поддержка синхронизируемой динамической подсветки Aura. В общем, плата вышла весьма достойной – для действительно мощных (и «вычислительно», и «электрически») систем она станет хорошим выбором.

Какую материнскую плату выбрать? Подробная инструкция

Каждый компонент любого компьютера выполняет какую-то определенную задачу. Процессор обрабатывает информацию и исполняет программный код. Видеокарта формирует изображение на экране монитора, звуковая карта добавляет к изображению звук и т. п. Для управления всеми комплектующими компьютера, начиная с процессора и заканчивая жестким диском, нужна материнская плата. Давайте немного углубимся в суть вопроса и разберемся, какую материнскую плату выбрать, из чего состоит материнская плата, какие части имеет и для чего они служат.

Какую материнскую плату выбрать? Основные функции материнской платы

Собственно, основных задач у материнской платы две:

  • Снабжение электричеством установленных компонентов (с оговорками, о которых позже).
  • Обеспечение связи между компонентами ПК для их успешного функционирования и взаимодействия.

Конечно же, есть и другие функции. Например, материнская плата предоставляет физическое место для установки комплектующих и их надежную фиксацию. Или не их самих, но хотя бы кабелей, связывающих какой-то девайс с материнкой.

Какую материнскую плату выбрать? Размеры материнских плат

Материнские платы выпускаются в нескольких типовых форматах, которые отличаются размером и набором возможностей.

  • ATX (305х244 мм) — стандартный размер для корпусов Middle‑Tower. В этом формате выпускается наибольшее разнообразие материнских плат с большинством существующих сокетов и чипсетов. Имеет не менее четырёх слотов под оперативную память, от двух слотов PCIe x16 или x8 для подключения видеокарт и несколько PCIe x4 и x1 для других плат расширения.
  • Micro‑ATX / mATX (244х244 мм) — уменьшенная материнская плата со стандартным расположением элементов. Обычно оснащается четырьмя слотами для оперативки, но сокращённым числом PCIe разъёмов.
  • Mini‑ITX (170х170 мм) — достаточно редкий формат материнских плат очень маленького размера. Имеет всего два слота для оперативной памяти и единственный PCIe x16 для видеокарты. Предназначена для сверхкомпактных систем и не предусматривает подключения большого количества периферии.
  • Extended‑ATX / EATX (305х330 мм) — самые крупные материнские платы для рабочих станций. Размер позволяет разместить наибольшее число портов и слотов расширения.

Правило «большая — значит хорошая» здесь не работает. Удачные и провальные модели бывают любого размера, но платы mini‑ITX среднего и топового сегмента часто оказываются надёжнее более крупных аналогов.

Размер платы не влияет на чипсет — можно встретить как полноформатную материнку с дешёвым h410, так и крошечную mini‑ITX с топовым X570 и отличным потенциалом для разгона. Важно лишь иметь в виду, что на маленькой плате мало места для слотов расширения, и подключённые устройства могут мешать друг другу.

Из чего состоит материнская плата?

Сокет и Чипсет

Всеми компонентами управляет центральный процессор (CPU), установленный в сокет: самыми важными напрямую, а остальными — через посредника, так называемый чипсет.

  • Сокет — это разъём, в который вставляется процессор. Сокет обеспечивает CPU энергией и соединяет кристалл с дорожками на материнской плате.
  • Чипсет — это набор микросхем, который организует работу периферийных компонентов системы (USB-порты, накопители и платы расширения) и обеспечивает их «общение» с процессором.

В современных ПК для процессоров от компании Intel используется два сокета: 1151v2 – для домашних и игровых систем и 2066 — для построения высокопроизводительных игровых систем и рабочих станций. Наиболее актуальными для CPU AMD является сокет AM4 для последнего поколения процессоров Ryzen и TRX4 для мощных Ryzen Threadripper.

До сих пор используются и более старые сокеты, 1151 первой версии для процессоров Intel Core 6-го или 7-го поколений, 1155 для еще более старых CPU, AM3+ для процессоров AMD и ряд других. Различаются они только размерами, количеством контактов.

Металлическая скоба фиксирует процессор в сокете, обеспечивая надежный контакт. Следует быть аккуратным и не трогать эти контакты. Повредить их просто, а восстановить может оказаться очень сложно.

Собственно, это все, что необходимо знать. Этот сокет служит только для установки процессора.

Чипсет — это еще один весьма важный компонент материнской платы. Обычно каждый производитель CPU предлагает несколько моделей чипсетов, предоставляющих свой набор возможностей. Так, младшие модификации не имеют функции разгона процессора по множителю, имеют меньшее количество линий PCI-E интерфейса и прочие ограничения.

Топовые модификации предоставляют максимальный функционал. Правильный выбор чипсета не менее важен, чем выбор процессора.

Порой чипсет называют еще набором системной логики. Почему «набор», если микросхема, по сути, одна? Те, кто еще лет 10 назад держал в руках материнскую плату, помнят, что в те былинные времена использовались две микросхемы, которые назывались незатейливо – «северный мост» (Northbridge — NB) и «южный мост» (Southbridge — SB). И это действительно было набором.

Северный мост отвечал за общение процессора с памятью, а также за обмен с видеокартой. Южный мост обеспечивал работу накопителей, портов ввода/вывода, сетевых интерфейсов и т. п. Ныне функции северного моста переданы процессору, и надобность в дополнительном чипе отпала. В наборе остался только южный мост, коим, по сути, и является чипсет.

Если проводить аналогии с анатомией человека, то ранее мы рассматривали голову, мозг, его кровоснабжение (систему питания) и т. п. Сейчас же добрались до позвоночника. До этакого каркаса, который обеспечивает управление большинством устройств, составляющих компьютерную систему.

Именно на чипсет возложены функции работы с накопителями, подключаемыми по интерфейсам SATA или PCI-E, с USB портами, обеспечение функционирования аудио чипа, сетевого контроллера и т. п. Несколько особняком стоит задача перераспределения линий PCI-Express.

Какую материнскую плату выбрать? Отличия материнских плат для AMD

Все современные (с 2017 года) процессоры AMD Ryzen и Athlon используют универсальный сокет AM4. При этом поколения процессоров и чипсетов меняются каждый год.

Актуальные процессоры Ryzen 3000 и Athlon 3000 гарантировано совместимы с чипсетами B450, X470, X570 и с некоторыми моделями старых материнских плат B350, X370 и A320.

Между собой чипсеты AMD отличаются набором возможностей и маркетинговым позиционированием:

  • X570 — актуальный флагманский чипсет для производительных систем. Только он в полной мере поддерживает новый быстрый стандарт PCIe 4.0 на всех линиях.
  • X470 — чипсет прошлого поколения, практически не потерявший актуальности. Некоторые материнки с ним ограниченно поддерживают PCIe 4.0 и только на выделенных линиях.
  • B450 — чипсет для недорогих материнских плат, подходит для игровых ПК среднего уровня. Поддерживает меньше USB-портов, чем старшие модели, и не позволяет установить две видеокарты Nvidia в режиме SLI. Многие модели поддерживают PCIe 4.0, но только на выделенных линиях.
  • A320 — чипсет для ультрабюджетных решений, в некоторых случаях не поддерживает разгон процессора.
  • X399 — чипсет для сокета TR4 для многоядерных профессиональных процессоров Threadripper. Мы не будем подробно рассматривать этот сегмент в данной статье.

Разгонять процессоры AMD можно на любом из актуальных чипсетов. На дорогих материнских платах с X570 и X470 есть шанс добиться более высоких результатов, так как качество компонентов у них обычно выше.

Чипсеты требуют охлаждения, и как минимум, они закрыты радиаторами. В случае с AMD X570 этот чип работает с шиной нового поколения, позволяет подключать большее количество устройств и из-за этого греется весьма прилично. Неудивительно, что пассивного охлаждения оказалось мало и добавлен специальный небольшой вентилятор.

Какую материнскую плату выбрать? Отличия чипсетов Intel

Intel ограничивает обратную совместимость процессоров и чипсетов разных поколений, регулярно обновляя тип сокета. Актуальные Intel Core 9-го поколения и Pentium разработаны под сокет LGA‑1151v2, который появился в 2018 году.

В 2020 году Intel представит новое, 10-е поколение процессоров Intel Core для нового сокета LGA‑1200 и чипсеты 400-й серии. Новинки будут несовместимы с продукцией 9-го поколения.

У Intel больше актуальных моделей чипсетов, но отличаются они друг от друга в основном тем, что семейство Z поддерживает разгон процессора, а остальные нет.

Короткое описание каждого чипсета:

  • Z390 — флагманский чипсет для дорогих материнских плат. Поддерживает разгон и имеет встроенные контроллеры беспроводной связи (CNVi) и USB 3.1 (10 Гбит/с). 24 линии PCIe 3.0 для подключения устройств и накопителей.
  • Z370 — чипсет прошлого поколения для мощных систем. Практически идентичен Z390, но не имеет встроенных контроллеров беспроводной связи и USB 3.1 (10 Гбит/с). Оба контроллера производители могут добавлять на материнские платы самостоятельно.
  • h470 — чипсет средне-высокого уровня. Не поддерживает разгон процессора, но имеет 20 линий PCIe, контроллер CNVi и USB 3. 1 (10 Гбит/с).
  • B360 — один из наиболее распространённых чипсетов для систем среднего уровня. Аналогичен h470, но имеет только 12 линий PCIe 3.0.
  • B365 — чипсет среднего/начального уровня. Не поддерживает разгон процессора, создан по устаревшему 22 нм-техпроцессу и лишён встроенных контроллеров беспроводной связи и USB 3.1 (10 Гбит/с). 20 линий PCIe 3.0.
  • h410 — чипсет для самых доступных материнских плат под Intel. Не поддерживает разгон и быстрые USB 3.1. Кроме того, чипсет поддерживает только 10 медленных линий PCIe 2.0, поэтому сверхбыстрые накопители к такой системе покупать не имеет смысла.
  • X299 — чипсет для сокета LGA2066 для многоядерных профессиональных процессоров Core и Xeon. Мы не будем подробно рассматривать этот сегмент в данной статье.

Какую материнскую плату выбрать? PCI

С чипсетом любой процессор соединяют всего 4 дорожки. У Intel они имеют специальное название DMI 3. 0, но принцип работы тот же, что и у стандарта PCIe 3.0. Современные материнки для AMD используют новый стандарт PCIe 4.0 с удвоенной пропускной способностью.

Простое объяснение принципа работы слотов PCIe x1, x2 и x12. Картинка старая — сейчас в ходу x1, x4 и x16.

От чипсета к накопителям, PCIe-слотам, USB-портам, контроллерам беспроводной связи и другим элементам обычно расходится 20 или больше собственных линий PCIe.

Это иногда приводит к эффекту «бутылочного горлышка» — сигналам, поступившим в чипсет с нескольких устройств одновременно, приходится становиться в очередь на обработку процессором.

Для самых важных компонентов системы, требующих быстрого и беспрерывного соединения с процессором, предусмотрены выделенные линии связи. Процессоры Intel домашнего уровня (вплоть до Core i9) имеют 16 таких линий, а «камни» от AMD (до Ryzen 9) — 20. В спецификации Ryzen обычно указывают 24 линии, но это с учётом чипсета.

​Схема организации линий PCIe на материнских платах для процессоров AMD Ryzen 2-го поколения (в третьем поколении PCIe 3. 0 заменили на 4.0)

Выделенные линии PCIe в основном используют для подключения видеокарт, но с недавних пор в некоторых платах их также стали подводить к M.2 слоту для SSD-накопителя.

Видеокарты подключаются в слот PCIe x16 (он соединён с процессором 16 линиями), но в некоторых случаях им хватает и 8 линий. NVMe SSD используют 2 или 4 линии.

Читайте также: Как выбрать видеокарту: Виды, Характеристики, Сравнение

То есть на платах AMD одна топовая видеокарта и один быстрый накопитель в слоте PCIe x4 могут одновременно работать на полную мощность, а у Intel им придётся делить между собой 16 доступных линий.

Устройства, подключённые к чипсету, не могут задействовать больше 4-х линий PCIe из-за ограниченной пропускной способности канала между чипсетом и процессором.

Стандарт PCIe 4.0 предлагает значительно большую скорость передачи данных, чем PCIe 3.0, но в 2020 году нужен далеко не всем.

Современные видеокарты не нуждаются в таких скоростях, а специальные накопители для нового стандарта пока что редки, дороги и нужны, скорее, для профессиональной работы с большими файлами и массивами информации.

Наибольшую пользу PCIe 4.0 приносит в системах с большим количеством накопителей и других устройств, «висящих» на чипсете. В материнских платах X570 канал между чипсетом с процессором имеет удвоенную пропускную способность, что сокращает эффект «бутылочного горлышка».

Материнские платы с чипсетами Intel не поддерживают PCIe 4.0 (и в ближайшие годы скорее всего не будут).

Распределение линий PCI-Express

Давайте рассмотрим плату Gigabyte Z390 Aorus Pro. Хорошо видно, что есть три разъема PCI-E x16. Значит ли это, что все они имеют по 16 линий? Теоретически, они МОГУТ иметь столько линий, но НЕ ОБЯЗАНЫ. Если обратиться к спецификациям на плату, то мы видим, что первый разъем действительно имеет 16 линий PCI-E, которыми ее обеспечивает процессор.

Второй разъем при тех же физических размерах может использовать только 8 интерфейсных линий, а третий – 4. Причем, линии к первым двум разъемам PCI-E x16 поступают от процессора, а к остальным – от чипсета. И этот последний как раз играет тут важную роль.

Если установлена только одна видеокарта в первый PCI-E разъем, то все просто, 16 интерфейсных линий подаются от CPU. Если же установить во второй разъем еще одну видеокарту, то ситуация изменится. 16 процессорных линий поделятся пополам между разъемами, и эту диспетчеризацию выполняет чипсет.

Кстати, то же самое произойдет, если во второй разъем будет установлена любая другая карта расширения. Видеокарта в первом разъеме будет переведена в режим x8. Еще 8 процессорных линий чипсет отдаст второму разъему. Будет ли использовать все предоставленные ресурсы установленная в него плата расширения или нет – не важно, разделение линий пополам все равно произойдет.

Напомню, что в данном случае я рассмотрел пример реализации конкретной модели материнской платы. Распределение интерфейса может варьироваться в зависимости от модели чипсета и даже поколения процессора, что в большей степени актуально для CPU AMD.

Сам же чипсет имеет n-ое количество собственных линий PCI-E, и распоряжается он ими сам. Вернемся к нашей Gigabyte Z390 Aorus Pro. Третий PCIe x16, который располагает 4-ми линиями, и все «маленькие» PCIe x1 (по одной линии PCI-E каждый) подключены к чипсету. Итого, из имеющихся у Z390 24 линий, 7 (4+1+1+1) уже заняты. Куда девать остальные? В данном случае, если в нашу плату мы установим два накопителя PCIe x4, то нам потребуется еще 8 линий интерфейса, и таким образом, из имеющихся 24 линий, 15 уже будут заняты.

На этот момент тоже следует обращать внимание, на количество дополнительного оборудования, которое планируется использовать. Может оказаться, что вам не хватит ресурсов для подключения всего. Например, чипсет Intel B360 имеет всего 12 линий PCI-E 3.0.

На нашей плате можно заметить, что два из трех разъемов заключены в металлический каркас. Чаще всего его используют там, куда ставится видеокарта. Нужна эта «броня», во-первых, для усиления механической прочности разъема, т. к. мощные видеокарты с громоздкой системой охлаждения могут весить очень прилично. Во-вторых, считается, что металлическая оболочка позволяет снизить влияние помех и улучшить прохождение сигналов.

Сложно сказать, насколько все это справедливо, но если производители так считают – то тут все равно ничего не сделаешь. Зато имеем косвенный признак, сколько видеокарт можно использовать с данной материнской платой.

Какую материнскую плату выбрать? Питание материнской платы

Материнскую плату питает блок питания (БП), от которого через 24-контактный разъем подаются основные напряжения – это ±12 В, +5 В, +3.3 В. Такой разъем есть на всех материнских платах для настольных ПК. Это не все требуемые напряжения, но о них будет рассказано ниже, в соответствующем разделе, посвященном питанию процессора.

Читайте также: Как выбрать блок питания для компьютера: КПД, PFC, Мощность БП

На иллюстрации приведена распиновка разъема. Провода имеют разный цвет, и по ним можно определить, какое напряжение/сигнал они передают.

Материнская плата от этого разъема передает необходимые напряжения на все разъемы и компоненты, но тут есть одна проблема. В первую очередь она связана с питанием дискретных видеокарт, особенно мощных. Дело в том, что через разъем PCI-Express можно обеспечить потребителя мощностью примерно до 75 Вт. Мощность же в 200-300 Вт для видеокарт – обычное дело. С такой нагрузкой материнская плата справиться уже не может.

Приходится звать на помощь БП, который через специальный разъем запитывает видеокарту. Или несколько, если используется более одного графического адаптера в режиме SLI/CrossFire. К сожалению, это не единственный на данный момент случай, когда требуется внешнее питание компьютерного компонента.

Какую материнскую плату выбрать? Питание процессора

Когда речь заходит о мощных многоядерных «камнях», то без дополнительного питания не обойтись. Поэтому, вновь на помощь приходит БП, имеющий соответствующие шлейфы.

Соответственно, на материнской плате находятся разъемы, которые обычно располагаются рядом с процессором для уменьшения длины дорожек, идущих от разъема до CPU. Как правило, используется как минимум один 4-х или 8-контактный разъем. Чаще встречаются два таких разъема – один 8-контактный, а второй имеет либо 4, либо 8 контактов.

Фазы питания CPU

Но важно не только наличие дополнительных разъемов питания. Важно и количество фаз питания, и их конфигурация. В первую очередь на это надо обращать внимание при использовании мощных CPU и их разгоне. По сути, правило «чем больше фаз, тем лучше» вполне себя оправдывает.

Все фазы на материнской плате управляются одним контроллером. Современные ШИМ-контроллеры не поддерживают больше 8 «честных» фаз или «линий питания».

Фазы питания обычно расположены двумя группами: та, что побольше, отвечает за процессор, а та, что поменьше — за питание интегрированной графики.

На дорогих материнских платах можно обнаружить 12 и больше «сборок» (пара MOSFET+дроссель+конденсатор). На усмотрение производителя одну линию питания могут обслуживать две связанные между собой фазы в режиме «удвоения» или «повторения» (это близкие, разные понятия, которые мы подробно рассмотрим в другой раз).

Какие именно линии удвоены и сколько на плате на самом деле фаз лучше всего читать в подробных обзорах на профильных сайтах или внимательно изучать схемотехнику обратной стороны материнской платы.

Фазы питания на разных платах отличаются не только количеством, но и качеством, но подробно разобраться в различиях моделей конденсаторов и транзисторов с непроизносимыми названиями под силу только самым увлечённым энтузиастам.

Для неразгоняемых процессоров начального, среднего и даже предфлагманского уровня хватит двух-трёх «честных» фаз. Для разгона процессоров среднего уровня Ryzen 5 и Core i5 — три-пять, но с качественными радиаторами. Больше 6 фаз с радиаторами и повторителями нужны для серьёзного разгона флагманских кристаллов.

Плата Gigabyte Z390 Aorus Pro имеет 13 фаз питания процессора. Если посчитать все элементы (конденсаторы, дроссели и мосфеты), то их будет ровно по 13. Для процессора используются 12 элементов Vishay SiC634 с максимальным током в 50 А каждый. Для питания встроенного видеоядра — Vishay SiC632.

Управляется это 7-канальным ШИМ-контроллером Intersil ISL69138. Он виден на фото в левом верхнем углу, помеченный розовой точкой. Как же получаются итоговые 13 фаз? Для этого применяются удвоители ISL6617A, которые распаяны на обратной стороне платы. В итоге, 6 фаз на CPU удваиваются, и получаем 12.

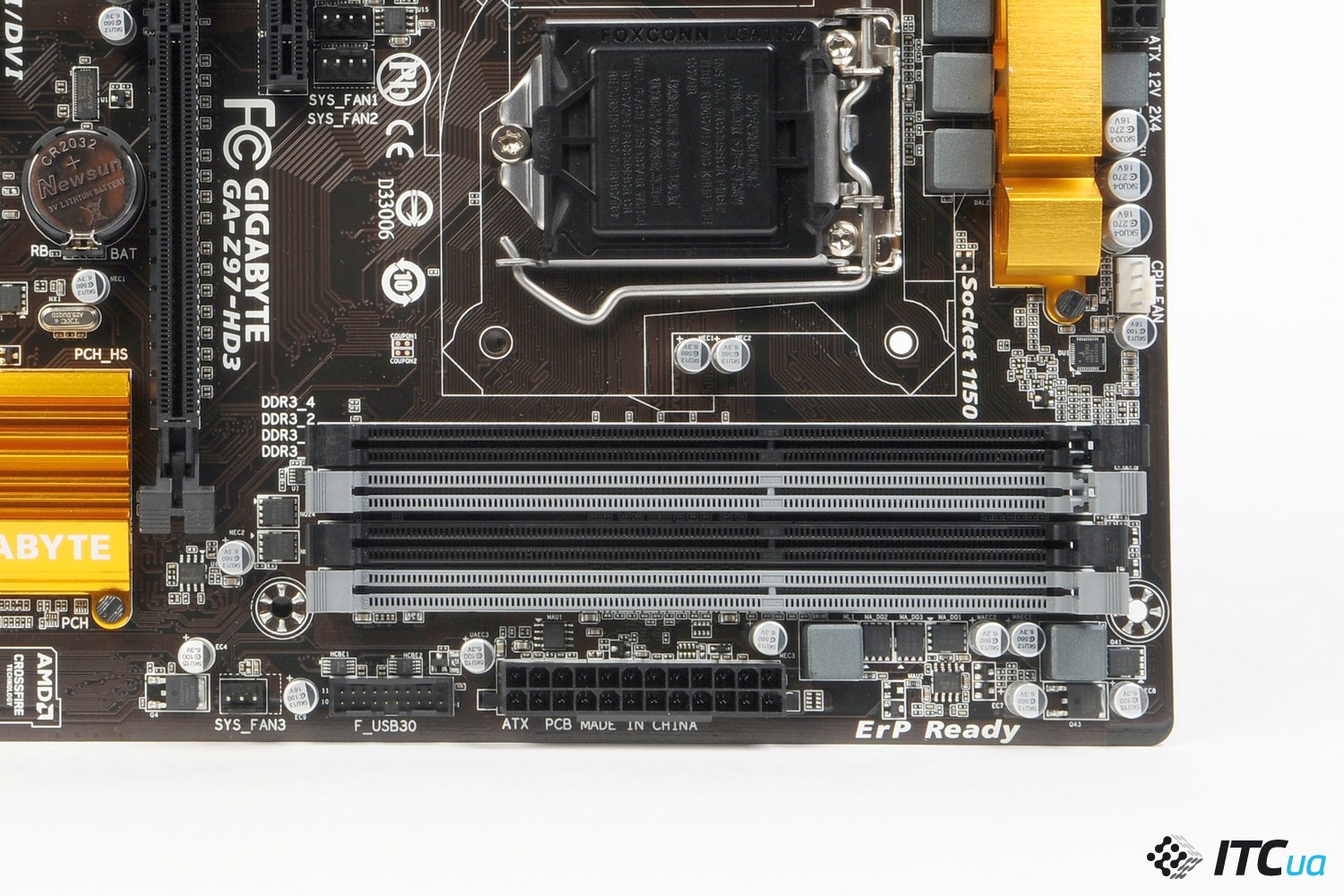

Какую материнскую плату выбрать? Слоты оперативной памяти

Куда уж без памяти. И опять-таки, следовать правилу «памяти много не бывает» мешают только ограничения платы, собственные финансовые возможности, количество слотов и… околосокетное пространство.

Читайте также: Как выбрать оперативную память для компьютера

Почему? Если планируется разгон процессора, то скорее всего будет установлен массивный кулер, который справится с высокой нагрузкой. При этом память вряд ли будет бюджетная. Она должна быть способна работать на повышенных частотах, а, соответственно, тоже будет оборудована радиатором, увеличивающим высоту модулей DRAM.

В итоге нередко встречается ситуация, что размеры процессорного кулера не позволяют установить определенные модули памяти в один или даже два разъема. Даже если все же получится поставить модули DRAM, а сверху над ними будет нависать радиатор процессорного охладителя, то на работоспособность это не повлияет, но вот неудобств добавит, если понадобится заменить планку памяти другой.

Если теплорассеиватели памяти снабжены подсветкой, а они частично будут закрыты вентилятором/радиатором массивного охладителя для CPU, эстеты вряд ли этому обрадуются. Избежать проблем поможет система жидкостного охлаждения.

Количество сокетов памяти зависит от процессора, т. к. контроллер памяти находится в нем. В большинстве случаев имеется двухканальный контроллер, с возможностью установки до двух модулей DRAM на каждый канал. Итого – четыре слота. В более дорогих системах слотов может быть до 8 штук.

Установка модулей DRAM

Рассматриваемая в качестве примера материнка не имеет цветовой дифференциации разъемов оперативной памяти. Просто рядом со слотами есть надписи «DDR4-B1», «DDR4-B2», «DDR4-A1», «DDR4-A1». Что это такое? Это как раз и есть маркировка каналов памяти. Рекомендуется использовать по два одинаковых модуля DRAM в параллельном режиме. Это подразумевает, что один модуль подключается к разъему первого канала памяти, второй – к разъему второго канала памяти. Если есть еще пара модулей, то они ставятся аналогично. Параллельный режим позволяет задействовать сразу два контроллера памяти и несколько увеличить быстродействие.

В случае с подопытной платой, если, например, есть два модуля по 8 ГБ, то их лучше поставить в разъемы, промаркированные как «DDR4-B1» и «DDR4-A1». Это первый и третий, если смотреть со стороны процессора. Или установить в другую пару разъемов, что сути дела не меняет. В любом варианте один модуль будет работать с первым каналом памяти, второй – со вторым.

Какую материнскую плату выбрать? Разъемы для накопителей

Скорость SSD, особенно с интерфейсом PCI-E, впечатляет и радует, сравнение их цен с традиционными жесткими дисками несколько расстраивает. Старые добрые HDD медленные, шумные, но пока что имеют как минимум одно преимущество – емкость. Если точнее, то стоимость единицы емкости. За цену среднестатистического SSD емкостью 1 ТБ можно легко приобрести 4-терабайтный «винчестер».

Для подключения таких накопителей нужен используемый уже не одно десятилетие интерфейс SATA и соответствующий разъем. В настоящее время этот интерфейс имеет 3-ю версию, и служит для подключения как традиционных HDD, так и SSD форм-фактора 2.5 дюйма. Скорость их работы будет ограничена пропускной способностью интерфейса, но далеко не всегда необходимо быстродействие шины PCI-E. А вот для хранения всякой всячины SATA устройства подходят более чем.

В подавляющем большинстве случаев материнские платы имеют как минимум 4, а чаще всего 6, и даже более таких разъемов. Расположение их на плате, ориентация в пространстве (параллельно плоскости платы и перпендикулярно) – это зависит от производителя материнки.

Существует 3 формата SSD это:

  • SATA 2,5
  • M. 2
  • mSATA

SATA 2,5″ самый обыкновенный формат накопителей, по форме и размерам выполнен как HDD 2,5″ (ноутбучные жесткие диски). Интерфейс подключения SATA, понятно из названия. Скоростные характеристики ограничиваются только пропускной способностью SATA 6 Гб.

mSATA — это mini SATA предназначенный для установки в ноутбуки, нетбуки, некоторые планшеты и настольные ПК, которые имеют соответствующий разъем. По сути, это тот же самый вход SATA, только в другом исполнении, существуют переходники с mSATA на SATA 3.

M.2 — форм-фактор, который все чаще стал использоваться в современных материнских платах в ПК и Ноутбуков. Есть два типа SSD накопителей этого форм-фактора это:

С момента начала выпуска классического накопителя SSD 2.5”, прошло не мало времени для появления новых современных форм-факторов, таких как:

  • mSATA SSD
  • M.2 SATA
  • M.2 NVMe.

Если на вашей материнской плате есть слот М. 2, то можете легко установить накопители формата M.2.

Было бы хорошо, если M.2 слот и М.2 накопители был одного типа и размера.

Типы SSD M2

Накопители M.2 реализованы в четырех типах:

  • 2230 мм.
  • 2242 мм.
  • 2260 мм.
  • 2280 мм.

Что обозначают эти цифры? Они обозначают размеры плат накопителей. Первые две цифры обозначают ширину платы, вторые две высоту платы. Пример на фото ниже.

Существуют два вида шины передачи данных у М.2, это PCI-e и SATA шины, они оборудованы ключами для правильной установки, это ключ «М» и «В».

Обычно M2 накопитель, имеющий два ключа «M» + «B», работает на шине SATA. А накопитель SSD M2 NVMe, который работает на шине PCIe и AHCI с одним ключом «M».

Накопители с двумя ключами возможно установить в большинство слотов М.2, в отличие от NVMe.

В чем различия M2 и NVMe

M.2 — это форм-фактор. Накопители М.2 SATA можно сказать аналоги обычным SSD 2,5″ SATA 3, за счет все той же пропускной способности шины.

А вот уже накопители М.2 NVMe работают в разы быстрее, за счет очень высокой пропускной способности шины PCI-e, с которой они работают. Стоит только сравнить скорость записи и чтения на M.2 SATA и M.2 NVMe, и вы поймете, что лучше и что нужно вам.

Современные материнские платы используют SATA III со своей пропускной способностью 600 МБ/с. Поэтому многие SSD накопители обеспечивают скорость чтения и записи примерно 500 МБ/с.

У накопителей NVMe, скорость записи более 3000 МБ/с.

Что в 6 раз больше, накопителей, использующих шину SATA!

Какую материнскую плату выбрать? Взаимозависимости разъемов

Здесь вновь следует сказать несколько слов про распределение интерфейсов. В данном случае не PCI-E, а SATA. Чипсет позволяет подключить до 6 устройств SATA, но у нас есть возможность установки двух SSD M.2 с таким интерфейсом. Значит ли это, что мы можем в итоге получить 8 накопителей SATA?

Нет, не можем. В мануале на нашу плату написано, что если в первый разъем M. 2 установить SSD SATA, то чипсет отключит порт SATA3 — 2. Если же SSD M.2 SATA будет установлен во второй разъем, от отключатся порты SATA3 — 4 и SATA3 — 5. Т. е. в любом случае можно использовать максимум 6 SATA устройств.

Некоторые материнские платы имеют разъем U.2, который пригоден для подключения соответствующих накопителей. Например, у Asus Pro WS X570-ACE такой разъем есть. Устройства для U.2 широкого распространения не имеют, но тем не менее, иногда встречается их поддержка.

Аудиоконтроллер

Наверное, сейчас нет ни одной материнской платы (за исключением, возможно, серверных), не оснащенной встроенной звуковой картой. Обсуждение качества их звучания не входит в сферу сегодняшнего разговора.

В зависимости от иерархии материнки могут использоваться бюджетные аудиоконтроллеры, либо более «продвинутые», да еще дополнительно снабженные дополнительным усилителем наушников, ЦАП и т. п.

Обычно аудиотракт производители стараются изолировать от остальной части материнской платы для снижения помех, наводок, искажений. Найти все это хозяйство обычно не трудно. В большинстве случаев аудиоконтроллер и вспомогательные элементы расположены в левом нижнем углу платы. Часто выделяется звуковая карта и наличием нескольких блестящих высококачественных конденсаторов, а также подсветкой.

Какую материнскую плату выбрать? Дополнительные разъемы и коннекторы

Не только слотами памяти и процессора, чипсетом, разъемами PCI-E и M.2 богата плата материнская. Она может иметь ряд других разъемов, включая те, что выведены на заднюю панель для подключения самой разнообразной периферии.

Количество и номенклатура этих разъемов довольно широко варьируется у разных моделей материнок. Останавливаться на них смысла особого нет, а вот о тех коннекторах, которыми усыпана сама плата, немного поговорим.

Разъемы для вентиляторов/помп СЖО

Система охлаждения – важная составляющая любого компьютера, и от качества ее работы зависит общее быстродействие системы. В любом ПК есть как минимум один (вентилятор блока питания не в счет) вентилятор – процессорный. Как правило, есть еще несколько коннекторов для подключения корпусных вентиляторов. В данном случае Gigabyte Z390 Aorus Pro позволяет подключить до 8 охладителей.

Возле процессорного сокета находятся два разъема. Один — для вентилятора обычного воздушного кулера CPU. Второй – для помпы водяной системы охлаждения. В левом верхнем углу находится еще один для корпусного вентилятора. на нижней грани есть еще три.

Справа есть еще два разъема, позволяющие подключить системы охлаждения с высокой нагрузкой (ток до 2 А), предназначенные для «водянки».

Разные модели материнских плат имеют разное количество таких коннекторов. Располагаться они могут в разных местах. О их наличии и возможности подключения того или иного вентилятора/помпы следует узнавать из мануала.

Разъемы для светодиодных RGB-лент

Рассматривая для примера плата позволяет подключить по две адресуемые и не адресуемые ленты, для чего имеются соответствующие разъемы. Два располагаются в правом верхнем углу, еще два – на нижней грани.

В других моделях системных плат их расположение и количество может варьироваться. Все подробности – в мануале на плату.

USB

На задней панели есть не все разъемы USB. На плате располагается еще несколько коннекторов.

В данном случае на материнке есть один коннектор для порта USB 3.1 Gen2 Type-C, два коннектора для USB 2.0 на нижней грани платы и один для подключения двух USB 3.1 Gen1 на опциональной фронтальной панели.

Другие разъемы

Помимо перечисленного, на плате есть также разъемы для подключения термодатчиков, аудиокабеля и колодка для кнопок и индикаторов передней панели корпуса. Их расположение и порядок подключения описан в мануале на материнскую плату.

Помимо прочего, на дорогих моделях, особенно ориентированных на оверклокеров, могут иметься переключатели режимов настройки системы, кнопки включения и перезагрузки, сброса настроек BIOS к заводским, индикатор POST-кодов и т. п.

Какую материнскую плату выбрать? Заключение

Учитывая, сколько всего понапихано на материнскую плату, совсем не удивляет то, что это едва ли не самый крупный (за исключением корпуса и монитора) компонент компьютера. Круг выполняемых задач у этого компонента любого ПК весьма широк. Это не только обеспечение других частей компьютера питанием и средствами коммуникации между собой. Это еще и механическое крепление процессора, памяти, разнообразных плат, кабелей.

Добавим сюда еще и представительские функции. Корпусов с прозрачной боковиной много, и сейчас модно выставлять внутренности напоказ. Посему желательно, чтобы материнская плата имела интересный дизайн и подсветку.

В результате получается, что это очень непростой компонент, и не самый дешевый в системе. Утверждение, что это самый важный элемент, является спорным. Процессор не менее важен, память – тоже, а разве нельзя того же сказать про блок питания, процессорный кулер? И все же многофункциональность и «широта взглядов» материнской платы вызывает уважение.

Производители предлагают нам большое количество моделей, ориентированные на выполнение разных задач, выполненные на разный эстетический вкус и кошелек. Дело остается за малым – из всего обилия предложений просто выбрать ту единственную, которая максимально полно удовлетворит запросы. А сделать это, порой, весьма непросто.

Continue Reading

рейтинг 2020 года и какую самую хорошую бюджетную выбрать

При сборке компьютерной системы большинство пользователей начинают выбор составных компонентов с приобретения видеокарты, процессора и оперативной памяти, в последнюю очередь выделяя на материнскую плату остальную часть бюджета.

Но именно плате следует уделять особое внимание, поскольку она устанавливает, какие детали могут быть помещены в системный блок и насколько производительной получится данная сборка.

Рейтинг ТОП-12 лучших материнских плат для игр

Как выбрать игровую материнскую плату?

При покупке материнской платы необходимо ориентироваться на следующие важные параметры:

  • Сокет. Первоочередное, что стоит учесть, — это совместимость сокета (разъема) платы с размещаемым процессором. Чаще всего производители отражают этот параметр в документации к модели, поэтому следует внимательно отнестись к данной характеристике.
  • Стандарт платы. Особое внимание стоит уделить форм-фактору (стандарт, характеризующий габариты модели). Существуют три основных размера плат: ATX; Micro-ATX; Mini-ITX. От стандарта платы непосредственно зависит число доступных USB-разъемов, слотов под оперативную память и т.д.
  • Слоты. Очередной значительный показатель, напрямую связанный с разъемом процессора. При выборе наиболее современного центрального процессора необходимо помнить, что совместимая с ним модель платы будет располагать слотами оперативной памяти DDR4. Эту отличительную особенность обязательно следует учитывать во время выбора ОЗУ и в случае обновления конфигурации ПК, так как может возникнуть необходимость замены планки памяти.
  • Чипсет. Данный показатель подразумевает собой совокупность блоков микросхем, которые непосрдственно влияют на функционирование остальных компонентов и уровень производительности ПК. Чипсет особенно важен, поскольку устанавливает следующие основополагающие критерии: поддержку процессора, допустимость подсоединения дополнительных устройств, скорость передачи данных, вводит ограничения по доступному количеству USB-входов. Однако конечное число портов все же зависит от производителя.



Лучшие недорогие игровые материнские платы

ASRock Fatal1ty B450 Gaming K4

Для игрового компьютера отличной базовой основой может стать материнская плата ASRock Fatal1ty B450 Gaming K4.

Все потому, что появляется возможность подборки самых мощных комплектующих. Модель выполнена на базе Standard-ATX. Кроме того, была создана для работы вкупе с процессом AMD.

При этом имеется поддержка сокета AM4, что обязательно следует учитывать при подборке чипа.

Данная материнская плата обладает возможностью установки двух видеокарт для увеличения производительности во время игры.

Модель укомплектована двумя разъемами для носителей и шестью портами.

Доступ в интернет обеспечивается при помощи сетевого адаптера, который гарантирует хорошую скорость соединения.

Основные функциональные характеристики:

  • стандарт: ATX;
  • сокет AM4;
  • игровая с технологией CrossFire X;
  • входы на задней планке: HDMI, D-Sub, DisplayPort, 1 x USB Type-C;
  • формат звука — 7. 1.

Плюсы

  • соответствие характеристикам;
  • производительность;
  • качественная система охлаждения.

Минусы

  • качество звука;
  • слабый разгон.

ASUS ROG STRIX h370F GAMING

Плата ASUS ROG STRIX h370F GAMING – деталь, которая отвечает за быстродействие и производительность вашего ПК.

Она идеальна для мощных игровых систем, поскольку является связующим звеном между всеми компонентами компьютера. Чипсет Intel h370 выступает оптимальным вариантом для такого устройства, гарантируя быстроту реагирования.

Под модули ОЗУ типа DDR4 в плате предусмотрены 4 слота, максимальный объем оперативной памяти составляет 64 ГБ.

Конструкцией платы предусмотрено наличие 6 портов SATA 6Gb/s, на задней панели – 8 портов USB различных конфигураций, поэтому подключить одновременно SSD-диски, несколько HDD-накопителей, оргтехнику не будет проблемой.

У модели имеются все необходимые для оптимального функционирования видеовыходы и аудиоразъемы. Под системные вентиляторы предусмотрены три разъема.

Основные функциональные характеристики:

  • стандарт: ATX;
  • сокет LGA1151;
  • входы на задней планке: HDMI, DVI, DisplayPort, 1 x USB Type-C;
  • формат звука — 7.1.

Плюсы

  • простота замены деталей;
  • производительность;
  • соответствие характеристикам.

Минусы

  • не указываются пользователями.

GIGABYTE B450M GAMING (rev. 1.0)

Материнская плата GIGABYTE B450M GAMING прекрасно подойдет для сборки качественного и высокопроизводительного компьютера.

Главной особенностью модели является использование инновационных микросхем, которые обладают большим запасом прочности, а также имеют электростатическую защиту. Поэтому устройство прослужит долгое время даже при наличии повышенных нагрузок.

Плата совместима с процессорным разъемом AMD AM4. Кроме того, она оснащена объемной оперативной памятью DDR4 для хранения большого количества информации.

В комплектацию входит отличная система охлаждения в виде алюминиевых радиаторов.

Для подключения накопителей есть порт М.2, а сетевой адаптер гарантирует бесперебойную работу сети.

Основные функциональные характеристики:

  • стандарт: microATX;
  • сокет AM4;
  • игровая;
  • входы на задней планке: HDMI, D-Sub, DVI;
  • формат звука — 7.1.

Плюсы

  • производительность;
  • простота замены деталей;
  • соответствие характеристикам.

Минусы

  • неудобное расположение SATA разъемов.

ASRock h370 Pro4

ASRock h370 Pro4 – технологичный вариант материнской платы классического формата ATX, которая создана специально для процессоров Intel Core i7/i5/i3/Celeron/Pentium и оснащена высококачественной элементной базой с широчайшим набором интерфейсов.

При изготовлении этой производительной модели были применены конденсаторы с твердотельными электролитами, влияющие на стабильность всей рабочей системы при высоких температурах.

Для подсоединения внешних накопителей информации предусмотрено 6 портов SATA с пропускной способностью 6 Гбит/с.

Для памяти выделено 4 слота типа DDR4 DIMM с частотой 2133-2400 МГц.

Основные функциональные характеристики:

  • стандарт: ATX;
  • сокет LGA1151;
  • игровая с технологией CrossFire X;
  • входы на задней планке: HDMI, D-Sub, DVI, 1 x USB Type-C.

Плюсы

  • простота замены деталей;
  • производительность;
  • соответствие характеристикам.

Минусы

  • не отмечены покупателями.

Лучшие игровые материнские платы для процессоров AMD

ASUS TUF GAMING B550-PLUS

ASUS TUF GAMING B550-PLUS — плата серии The Ultimate Force, основанная на базе чипсета AMD B550, которая может предоставить пользователям расширенный функционал для создания высокопроизводительной системы.

Плата обладает форм-фактором Standard-ATX. Имея компактные размеры 305×244 мм, данная плата отличается детально продуманной конструкцией. Материнская плата работает на базе чипсета AMD B550.

Модель совместима с процессорами AMD (сокет AM4).

Оснащенность технологией CrossFire X позволяет применять 2 видеоадаптера единовременно, плюс поддержка стандарта NVMe.

Основные функциональные характеристики:

  • стандарт: ATX;
  • сокет AM4;
  • входы на задней планке: HDMI, DisplayPort, 1 x USB Type-C;
  • формат звука — 7.1.

Плюсы

  • качественная система охлаждения;
  • производительность;
  • простота замены деталей.

Минусы

  • не обнаружены пользователями.

ASUS ROG Strix B550-F Gaming (Wi-Fi)

Плата ASUS ROG Strix B550-F Gaming (Wi-Fi) на базе чипсета AMD B550 предусматривает установку 1 процессора с разъемом AMD AM4, возможно установить 4 модуля памяти DIMM DDR4 совокупным объемом до 128ГБ, произведена в форм-факторе ATX.

Стабильное питание для многоядерного процессора AMD Ryzen третьего поколения, качественное охлаждение, аккуратный дизайн и интуитивно понятное ПО ROG – плата обладает всем необходимым для создания мощной игровой компьютерной системы.

Основные функциональные характеристики:

  • стандарт: ATX;
  • сокет AM4;
  • Wi-Fi 802.11ax , Bluetooth;
  • входы на задней планке: HDMI, DisplayPort, 1 x USB Type-C;
  • формат звука — 7.1.

Плюсы

  • соответствие характеристикам;
  • качественная система охлаждения;
  • производительность.

Минусы

  • не найдены покупателями.

ASUS TUF B450M-PRO GAMING

Плата ASUS TUF B450M-PRO GAMING, имеющая стандарт mATX, предназначается для сборки высокоэффективной игровой компьютерной системы.

Габариты данной материнской платы позволяют использовать ее в компактном корпусе.

Модель при этом располагает всем необходимым: 4 слота памяти предусматривают установку до 64 ГБ памяти DDR4, а 2 слота PCI-E x16 позволяют установить сразу 2 видеоадаптера, функционирующих с применением технологии CrossFire X.

Модель рассчитана на установку процессоров AMD на базе сокета AM4.

В целях обеспечения поддержки процессоров AMD Ryzen 3xxx поколения следует произвести обновление BIOS.

Основные функциональные характеристики:

  • стандарт: microATX;
  • сокет AM4;
  • игровая с технологией CrossFire X;
  • формат звука — 7.1.

Плюсы

  • соответствие характеристикам;
  • производительность;
  • качественная система охлаждения.

Минусы

  • завышенная цена;
  • мало USB-портов.

ASRock X570 Pro4

Плата ASRock X570 Pro4 – высококачественное современное устройство, используемое для сборки компьютерной системы.

Позволяет произвести подключение достаточно мощных компонентов, создать высокопроизводительный ПК для решения широкого спектра задач. Имеет стандарт Micro-ATX и два слота PCI-E x16 и один PCI-E x1.

Разъемы применяются для подключения дополнительных элементов. Данная модель поддерживает технологию CrossFire.

Позволяет установить одновременно две видеокарты для повышения производительности при обработке графического материала.

К ней можно подсоединить 4 накопителя посредством разъема SATA 3. Для установки на материнскую плату твердотельных носителей предусматриваются два входа M.2.

Основные функциональные характеристики:

  • стандарт: ATX;
  • сокет AM4;
  • входы на задней планке: HDMI, DisplayPort, 1 x USB Type-C;
  • формат звука — 7.1.

Плюсы

  • соответствие характеристикам;
  • производительность;
  • простота замены деталей.

Минусы

  • не полностью переведены на русский язык BIOS и документация к плате.

Лучшие игровые материнские платы для процессоров Intel

ASUS TUF Z390-PLUS GAMING (WI-FI)

ASUS TUF Z390-PLUS GAMING (WI-FI) выполнена в типичном стандарте ATX. Это высокопроизводительная игровая материнская плата высокой степени надежности с технологией OptiMem II, памяти DDR4 4266 МГц и выше, разъема M.2, модулей Intel Optane и USB 3.1 Gen 2.

Скорость передачи информации способна составлять до 1,73 Гбит/с.

Постоянный контроль за температурой и гибкая регулировка работы вентиляторов служат для высокоэффективного охлаждения компьютера и минимизации производимого шума.

Имеется также система полноцветной светодиодной синхронизируемой подсветки Aura.

Основные функциональные характеристики:

  • стандарт: ATX;
  • игровая с технологией CrossFire X;
  • входы на задней планке: HDMI, DisplayPort;
  • формат звука — 7.1.

Плюсы

  • производительность;
  • простота замены деталей;
  • соответствие характеристикам.

Минусы

  • не выявлены пользователями.

ASUS ROG STRIX Z390-F GAMING

Плата ASUS ROG STRIX Z390-F GAMING подходит для создания высокопроизводительной компьютерной системы.

Устройство обладает качественной системой охлаждения, исключающей перегревание компонентов.

Помимо этого, модель оснащена мощной поддержкой управления и возможностью гибкой настройки.

Материнская плата имеет совместимость с разными компонентами, которые позволяют создать мощную систему для игр или профессиональной деятельности.

Модель оснащена прекрасной аудиосистемой, обеспечивающей потрясающий звук во время игр.

Гибкость настроек системы управления дает возможность оптимизации под параметры пользователя.

Основные функциональные характеристики:

  • стандарт: ATX;
  • игровая с технологией SLI/CrossFireX;
  • входы на задней планке: HDMI, DisplayPort, 1 x USB Type-C;
  • формат звука — 7. 1.

Плюсы

  • соответствие характеристикам;
  • качество системы охлаждения;
  • производительность.

Минусы

  • необходимость обновления BIOS.

ASRock Z390 Extreme4

ASRock Z390 Extreme4 — лучший выбор для тех, кто желает собрать производительный компьютер.

Она отличается многочисленными положительными характеристиками, среди которых можно отметить поддержку SLI/CrossFire, SATA RAID, что позволяет в полной степени отвечать всем современным требованиям, предъявляемым к такому продукту потребителем.

Данная материнская плата станет оптимальным выбором для самого требовательного пользователя.

Здесь установлен чипсет Intel Z390, который отвечает за безупречное функционирование модели.

Под оперативную память предусмотрено 4 слота с максимальной частотой 2666 МГц.

Основные функциональные характеристики:

  • стандарт: ATX;
  • игровая с технологией SLI/CrossFireX;
  • входы на задней планке: HDMI, D-Sub, DisplayPort, 1 x USB Type-C;
  • формат звука — 7. 1.

Плюсы

  • соответствие характеристикам;
  • производительность;
  • качественная система охлаждения.

Минусы

  • мало USB-портов;
  • неудачное расположение второго слота под М2.

ASUS ROG STRIX Z390-H GAMING

Плата ASUS ROG STRIX Z390-H GAMING является прекрасным комплектующим для создания высокопроизводительной компьютерной системы.

Модель обладает инновационными технологиями, которые позволяют увеличить производительность и эффективность работы компьютера в несколько раз.

Кроме того, имеется отличный и быстрый интерфейс, а также уникальная программа обеспечения.

Именно поэтому данная плата является идеальным вариантом. Она укомплектована достаточно объемной памятью для хранения большого количества информации.

Кроме того, имеется потрясающая аудиосистема, обеспечивающая хороший звук во время игры, а также гибкость в настройке конфигурации и совместимость с множеством компонентов.

Основные функциональные характеристики:

  • стандарт: ATX;
  • игровая с технологией SLI/CrossFireX;
  • входы на задней планке: HDMI, DisplayPort;
  • формат звука — 7.1.

Плюсы

  • качественная система охлаждения;
  • производительность;
  • простота замены деталей.

Минусы

  • не указаны пользователями.

Основные фирмы-производители игровых материнских плат

Наиболее востребованными на рынке материнских плат являются модели следующих производителей:

  • ASUS. Компания ASUS признана одним из самых крупных и лучших поставщиков материнских плат на международном рынке, в частности, что касается материнских плат для игровых компьютерных систем. Она тесно связана с Intel и благодаря этому сотрудничеству заранее получает в распоряжение сэмплы новейших процессоров, что предоставляет ей некоторые преимущества перед прочими производителями. ASUS является обладателем репутации одного из самых качественных брендов, производящих материнские платы.
  • GIGABYTE. Платы этой компании множество раз заслуживали высокую оценку от различных экспертов. Помимо этого, материнские платы от GIGABYTE считаются передовыми в вопросах внедрения в материнские платы инновационных технологических достижений.
  • MSI. Большинство последних моделей плат от MSI по качеству и оснащению вполне сравнимы с такими гигантами, как ASUS и GIGABYTE, но в то же время материнские платы от MSI являются более бюджетными вариантами. Материнские платы данной компании поставляются с качественным набором ПО, они достаточно надежны и имеют оптимальное соотношение цены и качества.

Рейтинг обновлен 12 сентября 2020 года.

Отзывы покупателей

{{ reviewsOverall }} / 5 Оценка владельцев (2 голосов)

Рейтинг бренда/модели Количество проголосовавших Добавьте свой отзыв!

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

{{{ review.rating_title }}}

{{{review.rating_comment | nl2br}}}

Показать еще Добавьте свой отзыв!

Полезное видео

Из видео вы узнаете как выбрать материнскую плату:

Как выбрать материнскую плату - руководство на 2020 год

Какую материнскую плату купить в 2020 году

Процессоры и  видеокарты  часто поглощают большинство бюджетов сборки, но выбор  лучшей материнской платы  во многих отношениях является самой неотъемлемой частью сборки вашего  ПК.  Каждая часть вашего ПК подключается к выбранной вами плате. Как выбрать материнскую плату: руководство на 2020 год — давайте начнем!

Ее форм-фактор определяет размер вашего компьютера, а разъем для чипсета процессора определяет, какой тип  процессора вы можете установить.

Материнские платы — особенно модели высокого класса — часто состоят из сбивающего с толку набора функций кухонной мойки и могут варьироваться в цене от бюджетных плат стоимостью менее 60 (50 фунтов). И до флагманских моделей стоимостью 500 (450) фунтов. Мы даже недавно протестировали плату ASRock, которая продается за 1000 долларов!

Интересное: Неисправности материнской платы

Мы здесь, чтобы помочь распутать все сложности и убедиться, что вы выбрали правильную модель для ваших нужд, не тратя слишком много вашего бюджета сборки на другие части. А когда вы определитесь — вы можете прикинуть реальные цены на материнки и процессоры на https://shop.kz/, там много всего хорошего.

Как выбрать материнскую плату

Если говорить о бюджете на сборку, если вы хотите сэкономить при покупке материнской платы, вам следует следить за нашей страницей «Лучшие предложения по оборудованию».  И ознакомиться с нашей статьей о восьми функциях, которые вам, вероятно, не нужны на материнской плате.

Если вы хотите сэкономить еще больше денег, стоит подумать о плате, построенной на одном из чипсетов AMD или Intel (хотя все еще очень мощных) B450 или B360. Подробнее об этом см. В разделе « Вбрасывание Intel B360 против AMD B450».

Но если вы все-таки используете новейшие технологии и вам нужно как можно больше линий PCIe для нескольких видеокарт и высокоскоростного хранилища, вам стоит обратиться к нашей функции  чипсета AMD X399 против Intel X299.

И если вы хотите купить один из  новых процессоров AMD Ryzen 3000 и сопутствующую материнскую плату X570, которая поставляется со скоростной  шиной PCIe 4.0, Wi-Fi Asus ROG Crosshair VII Hero — наш любимый на сегодняшний день.

TLDR

  • Подберите правильный сокет для вашего процессора: вы можете найти отличные процессоры от Intel или AMD, но независимо от того, какой  процессор вы покупаете, убедитесь, что на вашей плате есть правильный сокет для его поддержки.  В новейших чипах AMD используются разъемы AM4, а для современных процессоров Intel 9th ​​Gen Core требуются разъемы LGA 1151v2.
  • Меньшие платы = меньше слотов и функций. Материнские платы бывают трех основных размеров, от самых больших до самых маленьких: ATX, Micro-ATX и Mini-ITX (да, Mini меньше, чем Micro). Вы можете использовать меньший корпус с микро или мини платами, но вам придется согласиться на меньшее количество   слотов PCIe,  банков оперативной памяти и других разъемов.
  • Вы можете потратить менее $ 100 (£ 80): вы часто можете найти хорошую материнскую плату менее чем за $ 100 (£ 80). Но если вы хотите разогнать чип Intel или вам нужно много  портов, вам придется потратить больше, обычно до 150 долларов (130 фунтов). Для высокопроизводительных настольных чипов, таких как AMD Threadripper, требуются дорогие материнские платы стоимостью более $ 200 (£ 180). А платы, использующие чипсет AMD X570, также стоят дороже, чем большинство основных решений. В настоящее время их стоимость составляет около 150 долларов.
  • Платите за встроенные Wi-Fi, high-end порты, только если они вам нужны. Не тратьте лишнее на беспроводную связь, если вы используете проводное соединение. Вы можете защитить свой компьютер от использования USB 3.1 Gen 2 и / или Thunderbolt 3.

Основы: чипсеты, размер платы, разъемы и порты

Если вы хотите освежить в памяти основы материнской платы, в том числе различия между наборами микросхем, размерами материнской платы. А так-же возможностями разъема и порта и слотами для оперативной памяти, вы можете найти их в нашей статье «Основы материнские платы».

Там мы углубимся в сложности дизайна и функций платы, чтобы вы точно знали, что искать (или игнорировать) при покупке материнской платы.

Как выбрать материнскую плату

Сколько можно потратить на материнскую плату?

Цены варьируются от менее 50 долл. США (40 фунтов стерлингов) на младшей плате до более 500 долл. США (450 фунтов стерлингов) для плат премиум-класса с поддержкой чипов HEDT (High-End Desktop), таких как  Core X и Threadripper.  Вот примерно то, что вы получаете в каждом ценовом диапазоне:

  • До $ 100 / £ 80: в этом диапазоне вы можете получить разгоняемые платы для чипов AMD (даже с премиальным чипсетом X370 последнего поколения). Но с Intel вы застряли на стандартных скоростях (хотя вы можете найти платы Z370, ориентированные на разгон, чуть более чем за $ 100 / £ 80). В зависимости от цены продажи, вы можете получить множество функций, в том числе встроенный Wi-Fi, хотя платы, оснащенные Wi-Fi, обычно стоят от $ 80 / £ 60.
  • Sub $ 150/140: платы с чипсетом Intel Z370, которые вам понадобятся для разгона, начинаются с нижнего уровня этого диапазона. Вы также начинаете видеть больше плат AMD с чипсетами более высокого уровня (X470) и премиальными функциями, такими как  фары RGB  и Wi-Fi.
  • Суб $ 200 / £ 180: Когда вы начнете подниматься на премиум-уровень, вы увидите больше RGB-ламп,  более мощные радиаторы,  улучшенные фазы питания и  VRM (модули регулирования напряжения) — что важно для  конкурентного разгона .  Вы также найдете лучший выбор портов на этом уровне, включая большее количество разъемов USB 3.0 / 3.1 Gen 2.
  • $ 200 / £ 180 +: Для основных платформ это действительно премиальный ценовой диапазон, где вы увидите лучшие компоненты платы, гигантские (часто очень стилизованные) радиаторы и крышки ввода / вывода, разработанные для обеспечения гладкого, премиального вида. Функции экстремального разгона, которые  не нужны обычным  сборщикам, также часто являются ключевым набором функций.

Также на этом ценовом уровне вы найдете материнские платы HEDT для процессоров с очень большим количеством  ядер  (Intel Core X и AMD Threadripper). Threadripper доски в частности начала на уровне около $ 300 (£ 250).

Какой процессор вы купите для материнской платы?

Процессор, который вы планируете соединить с вашей платой, сузит ваши возможности, поскольку сокет ЦП на данной материнской плате будет работать только с той линейкой микросхем, для которой он был разработан.

Например, если вы покупаете процессор Intel 8-го поколения Core, вам понадобится плата с разъемом LGA 1151 — и одна, предназначенная для процессоров 8-го поколения; старые платы, предназначенные для чипов 7-го поколения, используют тот же разъем, но не будут работать с новыми чипами.

AMD делает этот процесс немного менее запутанным, потому что (на данный момент, по крайней мере) компания использует один и тот же сокет AM4 для всех своих основных чипов текущего поколения, от Athlons вплоть до 8-ядерных Ryzen 7.

А AMD обещала придерживаться сокета AM4 до 2020 года. С другой стороны, Intel в последние годы имеет тенденцию переключать сокеты (или, по крайней мере, совместимость с сокетами) из одного поколения в другое.

Но для настоящего высокого класса и Intel (LGA 2066), и AMD (TR4) имеют разные сокеты, чтобы обеспечить больший размер и потребляемую мощность процессоров Core X и Threadripper. Для получения дополнительной информации о процессорах см. Наше Руководство по покупке процессора.

РозеткиЭнтузиаст / MainstreamHEDT
IntelLGA 1151LGA 2066
AMDАМ4TR4

Какой размер материнской платы вы хотите?

Большинство современных материнских плат бывают трех размеров.

  • ATX является стандартом де-факто и предлагает больше места для разъемов и слотов.
  • Micro-ATX на 2,4 дюйма короче, что означает меньше места для слотов расширения.
  • Mini-ITX может подойти для крошечного ПК, но обычно у вас будет место только для одной дополнительной карты (например, для видеокарты) и меньше разъемов для хранения и оперативной памяти.
Как выбрать материнскую плату

Какие порты вам нужны?

Всегда важно проверить область ввода / вывода на материнской плате, чтобы убедиться, что у нее есть параметры внешнего подключения, которые вам нужны, а также проверить наличие USB-разъемов на материнской плате.

Это позволит вам добавить больше портов через соединение на передней панели на корпусе вашего ПК или через недорогие кронштейны слотов расширения на задней панели.

Вот список нужных портов, и наш взгляд на каждый СЛУЧАЙ:

  • USB 3 / USB 3.1 Gen1: их никогда не бывает слишком много, потому что они работают с большинством периферийных устройств.
  • Кстати USB 2: медленнее, чем USB 3 / 3.1, но его более чем достаточно для клавиатур, мышей и многих других устройств.
  • USB 3.1 Gen2: пока не многие периферийные устройства поддерживают этот стандарт, но он обеспечивает пропускную способность 10 Гбит / с, что вдвое больше, чем у USB 3.1 Gen 1 / USB 3.0.
  • USB Type-C: эти порты могут быть совместимы либо с USB 3.1 Gen1, либо с USB 3.1 Gen2 и предназначены для более новых устройств, таких как телефоны.
  • Видеовыход HDMI / DisplayPort: нужен только в том случае, если вы планируете использовать встроенную графику.  Дискретные карты имеют свои собственные порты.
  • Аудио порты: важно, если вы планируете подключать аналоговые колонки или наушники.
  • Порты PS / 2: обеспечивают совместимость с действительно старыми клавиатурами и мышами.
  • Удар молнии 3: очень редко можно встретить встроенные в материнские платы, но некоторые платы поддерживают его через специальные дополнительные карты. Обеспечивает максимально быстрое соединение, до 40 Гбит / с.

Несмотря на то, что сегодня вам могут не понадобиться порты USB 3.1 Gen 2 или Type-C, они являются хорошим способом защитить ваш компьютер в будущем.

Сколько слотов оперативной памяти вам нужно?

В настоящее время большинство основных плат имеют четыре слота ОЗУ, хотя компактные модели Mini-ITX часто имеют только две, а высокопроизводительные платы HEDT (как на картинке выше) часто предлагают восемь.

Количество слотов, конечно, ограничивает объем оперативной памяти, которую вы можете установить.

Как выбрать материнскую плату

Но для основных задач и игр достаточно 16 ГБ и достаточно 32 ГБ. И даже с двумя слотами вы можете установить до 32 ГБ оперативной памяти.

Однако обратите внимание, что вы можете заплатить небольшую надбавку за набор на 32 ГБ, в котором используются две палочки по 16 ГБ, а не набор на 32 ГБ, который распределен по четырем палкам по 8 ГБ. В некоторых случаях вы можете даже установить 64 ГБ всего в два слота.

Какие слоты расширения вам нужны?

Скорее всего, в наши дни вам встретятся только два типа: короткий PCIe x1 (часто используется для таких вещей, как расширение USB и SATA) и более длинный слот PCIe x16 (используется для видеокарт, карт RAID и чрезвычайно быстрых PCIe хранилище, как Intel Optane 905 SSD ).

Если вы просто планируете установить одну графическую карту, пару дисков SATA / M.2 и, возможно, видеозахват или звуковую карту, вам подойдет большинство плат ATX или Micro-ATX, которые предлагают как минимум одну слот x16 и один или два слота x1.

Однако выяснить, сколько дисков и плат можно установить, сложно, потому что независимо от того, сколько у вас физических слотов, есть ограниченное количество линий HSIO (высокоскоростной ввод / вывод) и линий PCIe, которые должны совместно использоваться всеми вашими компонентами.

Как выбрать материнскую плату

 Мы могли бы потратить 3000 слов, пытаясь объяснить, как работают эти линии, но суть в том, что многие основные материнские платы компенсируют ограничения пропускной способности, отключая некоторые соединения при установке оборудования в определенные слоты.

Например, добавление диска PCIe M.2 может отключить некоторые порты SATA, или установка карты в третий слот PCIe может отключить второй (или третий) слот M.2 и т. Д. Эти проблемы сильно зависят от модели материнской платы, поэтому вы Перед покупкой вам нужно будет ознакомиться с онлайн-руководствами, особенно если вы планируете загружать свою плату большим количеством компонентов.

Тем не менее, если вы планируете подключить множество дисков и карт к вашему ПК, стоит рассмотреть возможность использования одной из высокопроизводительных платформ HEDT, поскольку они имеют больше линий PCIe для работы.  Все процессоры AMD Threadripper имеют 64 линии (60 от ЦП, 4 от чипсета), в то время как конкурирующая платформа Intel Core X обеспечивает до 44 линий, в зависимости от ЦП, и до 24 от чипсета.

Поэтому, если вы планируете подключить, например, несколько  графических карт и массив RAID- массивов хранения PCIe / NVMe, или другое аппаратное обеспечение, требующее высокой пропускной способности, в эти системы, безусловно, стоит выбрать более мощные платформы.

Какой чипсет стоит рассмотреть?

Ваш выбор процессора будет диктовать варианты совместимых наборов микросхем, и если вы выберете потребительские чипы Intel или AMD самого высокого уровня (Core X или Threadripper), у вас будет только один выбор (X299 для Intel или X399 для AMD).

Но для обычных пользователей, которые просто хотят установить одну видеокарту и несколько дисков, вы часто можете получить нужные вам функции, выбрав чипсет ниже Intel Z370 или X370 / X470 для AMD.

Если вы выберете плату h470, Q370, B360 или h410 на стороне Intel, вы потеряете возможность разгона, хотя в любом случае для разгона разблокирована лишь небольшая часть основных процессоров Intel (с названиями продуктов, которые заканчиваются буквой «K»).

Как выбрать материнскую плату

Но эти урезанные чипсеты на самом деле новее, чем Z370, и поэтому предлагают некоторые функции (такие как встроенный / родной USB 3.1 Gen2 поддержка), которых нет у Intel Z370. Чтобы получить новейшие и лучшие функции на стороне Intel, а также варианты разгона, вам понадобится материнская плата Z390.

Что касается AMD, то чипсеты B450, B350 и B300 по-прежнему поддерживают разгон. Несмотря на то, что вы потеряете некоторые быстрые порты USB и SATA на чипсете X370, этих вариантов подключения достаточно для поддержки большинства задач вычислительной техники.

Если вам нужно больше портов и дисков, переход на плату X370 или X470 за 20-30 долларов (15-30 долларов) больше, чем аналогичный вариант B350, стоит этих денег.

Вы планируете разгонять железо?

Как мы отмечали в разделе о чипсете выше, если вы планируете разгон на стороне Intel, вам нужно выбрать чипсет Z370 или Z390 и процессором с «K» в названии модели (например, Core i7-8700K).  ), или перейдите на платформу X299 класса High-End и  чип Skylake X.

Со стороны AMD все намного проще: все чипы Ryzen текущего поколения поддерживают разгон, а также все чипсеты, кроме самых младших (A320 и A300), также поддерживают разгон.

Но это не значит, что обычные пользователи должны разгонять свои процессоры. Как мы уже говорили в нашем Руководстве по приобретению ЦП, для того, чтобы ваш ЦП достигал более высоких тактовых частот, скорее всего, вы потратите дополнительные средства на улучшенную систему охлаждения и материнскую плату высокого класса.

 К тому времени, когда вы учтете все эти дополнительные расходы, вам, вероятно, будет лучше выделить еще 50-100 долларов (40-80 фунтов) на процессор, который поставляется с более высокой тактовой частотой.

Теперь, если у вас уже есть первоклассный чип и вы хотите продвинуть его еще дальше, или вы просто наслаждаетесь вызовом, непременно потратьте дополнительные деньги и время, чтобы выжать эту дополнительную скорость.

Как насчет аудио?

Как выбрать материнскую плату: Если вы не являетесь серьезным меломаном, у вас случается неисправное аппаратное обеспечение, или вы выбираете материнскую плату самого низкого уровня из всех возможных, ожидая при этом изысканного звука, в эти дни вы должны просто смириться со встроенным звуком.

Качество звука материнской платы в основном определяется аудиокодеком (он же чип обработки звука), который используется данной платой.

Так что, если вы приверженец качества звука, вы можете посмотреть кодек, который использует данная плата, прежде чем покупать, и посмотреть, будет ли это модель среднего или высокого класса.

Как выбрать материнскую плату

В качестве альтернативы, вы, конечно, можете выбрать отдельную звуковую карту или USB-динамики, которые перемещают оборудование ЦАП (цифро-аналоговый преобразователь) за пределы ПК, например Audioengine A2 +.

Учитывая огромное количество функций, которые производители плат иногда надевают на материнские платы — особенно на модели высокого класса — невозможно обсудить их все.  Но вот несколько, чтобы следить за:

  • Встроенные выключатели: они могут быть полезны в начальном процессе сборки или если ваша система находится в открытом корпусе для тестирования производительности / тестирования компонентов. Но для обычного пользователя встроенные кнопки (которые иногда также включают кнопки для очистки CMOS или выполнения базового разгона) не нужны.
  • Светодиодные диагностические показания: крошечный динамик, который подключается к разъемам материнской платы для обеспечения диагностических звуковых сигналов, когда что-то идет не так, идет по пути додо. Вместо этого многие платы среднего и высокого класса теперь оснащены двух- или трехзначным дисплеем для той же цели, давая вам буквенно-цифровой код, когда что-то идет не так. Это может оказать реальную помощь при сборке ПК или обновлении, и вы либо забыли подключить что-либо, что-то неправильно установлено, либо один из ваших компонентов оказался неисправным.
  • Карта Wi-Fi: если у вас нет Ethernet рядом с компьютером, это пригодится.
  • Два порта Ethernet: один порт Gigabit Ethernet имеет достаточную пропускную способность для интернет-трафика, поэтому это полезно, в основном, если вы планируете использовать компьютер в качестве сервера, и плата может объединять два соединения в одно.

Насколько важна для вас эстетика?

Как выбрать материнскую плату? Если единственный раз, когда вы собираетесь увидеть внутреннюю часть вашей системы, это когда она выключена с отключенной боковой панелью, нет причин выбирать подсветку RGB или броские крышки ввода-вывода и радиаторы.

Однако, если у вашего кейса есть окно, вы можете купить материнскую плату, на которую вам приятно смотреть — купите с подсветкой, если она вам нравятся.

Просто имейте в виду, что, особенно если вы новичок в сборке, темная материнская плата может усложнить сборку или обновление вашей системы, так как встроенные метки будет труднее увидеть.

Кроме того, если вы создаете систему, которую вы хотите выглядеть максимально чистой (то есть с небольшим количеством видимых проводов, извивающихся вокруг материнской платы), ищите плату с вентилятором и разъемами USB, расположенными по краям. А также SATA и USB. 3 порта, которые смотрят в сторону, а не торчат вертикально. Это значительно облегчит выполнение чистой сборки.

Просмотров сегодня: 1 119

Как выбрать материнскую плату для компьютера

Обновлено 16.01.2018. Информация актуальна на весь 2018 год.
Данная статья посвящена выбору материнской платы для вашего домашнего компьютера. В ней мы расскажем какие параметры платы являются самыми важными, на что следует обращать внимание в первую очередь, а о чем можно даже не думать. После прочтения вы с легкостью будете определять какой сокет подойдет к вашему процессору, сколько слотов оперативной памяти потребуется и так далее. В конце статьи приведена актуальная информация о современных материнских платах для Intel и AMD.

Общие правила выбора

Начинать всегда стоит с процессора. Да, хоть в статье речь идет о материнской плате, но главным критерием у нас будет именно процессор. Чтобы правильно выбрать материнскую плату, сперва стоит определиться между Intel или AMD. Для каждой фирмы создано множество плат, которые различаются чипсетами и сокетами. Об этом мо более подробно поговорим в соответствующих пунктах. Далее, если дело касается процессоров Intel, то сразу решите для себя, будете ли вы заниматься разгоном? Ответ на этот вопрос сразу серьезно сократит область поиска.
Отдельно хотелось бы отметить, что в компьютерной сборке все должно быть сбаланстировано. Не нужно покупать дорогую материнскую плату на 2 видеокарты, если карта всего одна или их вообще нет, то есть используется графическое ядро процессора, например. Равно как и не стоит экономить на плате, если вы берете дорогой процессор под разгон. Все детали нужно тщательно выбирать и смотреть на их совместимость друг с другом.
[ содержание ]

Форм-фактор

Этот параметр характеризует размеры материнской платы. Стандартом является ATX с габаритами 305×244 в миллиметрах. Это достаточно боальшая плата и раньше у них было мало альтернатив. Но сегодня они есть:

  • miniATX(284×208),
  • microATX(244×244),
  • miniITX(170×170),
  • nanoITX(120×120),
  • picoITX(100×72).

Вот наглядная иллюстрация, которая поможет представить относительные размеры плат с разными форм-факторами. Видно, что picoITX практически в 3 раза меньше стандартной ATX:

Если речь идет о сборке обычного домашнего компьютера для игр и работы, но скорее всего вам подойдет microATX. Они содержат большинство нужных разъемов, например, USB 3.0, SATA 6Gb/s, PCI-E x16 v3.0 и PCI-E x1-x4 для карт расширения, например, сетевой или звуковой. При сборке можной рабочей станции для работы и современных игры (на ультра настройках) потребуется полноценная ATX плата с 2 или даже 4 слотами PCI-E x16 для видеокарт, 4-8 слотов DDR3 (или даже DDR4) с поддержкой до 64 или 128 Гб оперативной памяти, а также мощной системой питания процессора, чипсет под разгон (обычно это серия Z для Intel) и так далее. Все зависит от ваших потребностей и наличия денег.

Понятно, что чем больше плата, тем легче на ней разместить большое количество полезных слотов и разъемов, а также развести их подальше друг от друга, чтобы избежать перегрева узлов и мостов. Однако, если система будет средней или малой производительности, например, для домашнего кинотеатра (HTPC) или же простая качалка торрентов (по совместительству домашний сервер — файлохранилище), то вы наверняка захотите сделать их маленькими и тихими (с пассивным охлаждением). Тут вам и пригодятся малогабаритные форм-факроты материнских плат, такие как miniITX или даже picoITX.
[ содержание ]

Чипсет

Их существует несколько, причем отдельно для Intel и AMD. Чипсетом называют набор микросхем и схему их компановки. Эти микросхемы отвечают за нормальную совместную (!) работу процессора, оперативной памяти, видеокарты и всего остального оборудования. В чипсет входит северный мост, отвечающий за взаимодействие графического ядра, оперативной памяти и центрального процессора. По шинам (фронтальная, памяти, графического контроллера) они общаются друг с другом, передают информацию для обработки. И южный мост, обеспечивающий взаимодействие с устройствами ввода-вывода (жесткие диски, флешки, звуковые и сетевые карты и так далее).

Но, для простого пользователя чипсет в первую очередь будет означать надежность, возможность разгона процессора и набор разъемов, наличие тех или иных портов.
К актуальным чипсетам Intel процессоров следует относить серии Z, H, B и Q. При этом, только серия Z поддерживает разгон процессора и памяти. В названии после буквы идет число, например, Z97, H97, B85 и подобные. Какие возможности есть у той или иной конкретной модели материнской платы нужно смотреть на официальном сайте или, в крайнем случае, на Яндекс Маркете.
Для AMD чипсет обычно начинается на букву A, или же вообще не содержит букв. Примерами могут служить A68, A88, AMD 970 и так далее.
[ содержание ]

Сокет

Один из основополагающих факторов в котором нужно разобраться перед тем, как выбрать материнскую плату. Сокет — это разъем для процессора. У Intel и AMD существует несколько разных сокеров, но современным всегда считается один или два. Например, у Интел сегодня это 1150, а у AMD AM3+ и FM2+. Если сокет процессора и материнской платы не совпадают, то установить его не получится. Именно поэтому при апгрейде системы обычно требуется менять сразу и то и другое, а возможно и видеокарту с оперативной памятью тоже, ведь их разъемы, хоть и редко, но тоже меняются.

Еще один интересный факт. У Интел цифра, характеризующая сокет, обозначает число контактов между процессором и материнской платой. Раньше, например, их было 476, 775, 1155 и 1156, сейчас 1150. Также эти контакты имели разные формы. Сначала на процессоре были ножки, а в материнской плате отверстия, но это вызывало некоторые неудобства — ножки могли погнуться. Затем инженеры учли этот факт и сделали обычные выпуклые контакты и на процессоре и на плате, они просто плотно прижимаются друг к другу специальной защелкой.
[ содержание ]

Слоты оперативной памяти

Различия в этом пункте заключаются в самом разъеме и в их количестве. Их может быть от одного (хотя обычно их хотя бы два) до 8 или даже больше. Самый популярный и доступный тип на сегодня — DIMM DDR3, но появился и DDR4. В последнем есть свои плюсы, но в массы он так полностью и не вышел. В основном потому, что все ждут обновления сокета у Intel и, соответственно, нового поколения самих процессоров.

Следующим немаловажным параметром тут стоит назвать частоту и обьем памяти. Поддерживаться должна частота минимум в 1600 МГц, а общий обьем от 32 Гб, хотя старшие модели поддерживают и 2400МГц с обьемом до 128 Гб. Но, в обычных домашних компьютерах это было бы лишним, тут сойдут цифры и поскромнее. Если вы собираете систему на базе процессоров с интегрированной графикой и не планируете покупать видеокарту (например, если не позволяет бюджет), то все текстуры и другая информация, которые нужны для графики, будут храниться в оперативной памяти. В таком случае, рекомендуется брать оперативную патять с частотой повыше, например, 2133 МГц и обьем хотя бы 8Гб. Следовательно, материнская плата должна поддерживать такую частоту.
[ содержание ]

Разъемы для видеокарт

Их может и не быть вовсе, например, на какой-нибудь picoITX материнский плате, которую обычно используют со встроенной графикой и встроенным процессором. А может быть сразу 2 или даже 4 разъема. Современными считаются PCI-E x16 версии 3.0. В подавляющем большинстве случаев использование одной видеокарты более предпочтительно, чем двух. Поэтому для домашнего компьютера можно смело выбирать материнскую плату с одним слотом для видеокарты. Если же вы уверены, что соберете игровую станцию и одной видеокарты вам не хватит, то покупайте полноразмерную ATX плату с 2 PCI-E x16, причем полноценные x16 могут позволить себе только топовые матери типа MAXIMUS или SABERTOOTH, за которые вы выложете кругленькую сумму, но оно того стоит, если вы заядлый геймер или профессиональный дизайнер (фотограф). Остальные платы обычно занижают второй слот до x4 или x8.

Другие внутренние и внешние разъемы, слоты и выходы

К ним относятся все USB, SATA, PCI, PCI-E x1-x8, Ethernet, Audio и прочие слоты (разъемы, выходы). В зависимости от ваших потребностей можно выбирать материнскую плату с тем или иным набором разъемов. Но не все так гладко. Например, вы хотите подключить к компьютеру свою старую звуковую или сетевую карту, вполне вероятно, что они подключаются к IDE, но тут могут возникнуть проблемы. В новых чипсетах нет места устаревшему IDE, теперь все платы расширения производятся для PCI-E x1-x4 так что, возможно, со старыми звуковыми и сетевыми картами придется попрощаться. Тоже самое касается старых жестких дисков и CD-DVD приводов. Если они на IDE, то придется выбрасывать. Можно, конечно, попробовать приобрести контроллер для PCI-E x1 с выходами IDE, но стоит ли это того — большой вопрос.

Также обращайте внимание на наличие современных портов, например, USB 3.0 или даже 3.1. Для быстрой работы жестких дисков — SATA 6 Gb/s, для видеокарты PCI-E x16 именно версии 3.0, а не 2.0. Встроенные звуковые карты также отличаются. Это может быть достойная модель с выходами 7.1 или 5.1, а может быть плата начального уровня с выходами для 3.1 системы. Сетевые карты обычно устанавливаются 1 Гб/с, но иногда попадаются 100 Мб/с, это тоже заслуживает внимания. Может быть вы захотите материнскую плату с двумя портами Ethernet, а может-быть со встроенным модулем WiFi, далеко не во всех моделях есть его поддержка.
[ содержание ]

Как и где узнать все характеристики платы

Сделать это можно, в первую очередь, на официальных сайтах. Как ни странно, многие люди игнорируют официальные сайты, даже когда ищут какую-то программу, они не заходят на официальные сайты и очень зря. Всегда отправляйтесь туда и только если не найдете у производителя (разработчика) нужную информацию — ищите дальше на других ресурсах.

Например, вы выбрали материнскую плату от ASUS и хотите узнать о ней поподробнее. Сразу заходите на сайт ASUS и в их внутреннем поиске ищите плату по модели. Да, это простой совет, но подавляющее большинство пользователей этого почему-то не делают. Тоже самое касается и поддержки. Все драйвера самых последних версий есть на официальных сайтах. Там нет вирусов. Поддержка всегда бесплатна!

Что касается характеристик, то вторым источником после официальных сайтов можно назвать Яндекс Маркет. Там также есть все необходимое и даже ссылки на производителя. Можно смело пользоваться.
[ содержание ]

Как выбрать материнскую плату для компьютера: лучшие модели в 2020 году

Многие пользователи недооценивают материнской платы в общей конфигурации компьютера. И, казалось бы, а зачем на нее обращать много внимания? Она ведь не влияет на производительность? С одной стороны это так, а с другой стороны нет.От возможности материнской платы, например, зависит максимальный уровень разгона процессора и оперативной памяти. А оверклокинг, в свою очередь, уже может накинуть вашей машине далеко не один десяток FPS в любимой игре. К тому же чем лучше материнская плата, тем стабильнее этот самый разгон. В общем, материнки не стоит недооценивать, ведь они связывают все комплектующие в единую систему. Мы промониторили современный рынок и составили рейтинг материнских плат для покупок в 2020 году.

GIGABYTE GA-A320M-H (вер.1.1)

  • Чипсет: A320 драмов РА;
  • Поддержка DDR4: 32 Гбайт до 3200 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 12 USB портов;
  • Форм-фактор: microATX.

Одна из самых хороших бюджетных материнских плат под сокет AM4. Подойдет для бюджетного игрового компьютера. В целом, модель звезд с неба не хватает, но предлагает пользователю все самое необходимое.И хоть чипсет А320 не подразумевает разгон процессора выше его турбо-частоты, фазы питания здесь качественные. Из того, что мы нашли: никто из покупателей не отзывался о сгоревшей материнке.

Среди конкурентов выделяется наличием сразу 2 основных видео-интерфейса: HDMI и DVI. В остальном - самый необходимый набор. Имеется разъем под накопитель M. 2. 14 USB-портов позволяют подключить большое количество периферии. Встроенная звуковая карта Realtek ALC887 обеспечит хоть и не лучшее, но достойное звучание.Форм-фактор девайса - MicroATX, поэтому можно будет установить эту материнскую плату абсолютно в любом корпусе. И напоследок, стоит отметить поддерживаемую частоту оперативной памяти: 3200 МГц. Так что можно также купить дешевое ОЗУ и его разогнать до нужных значений. В данной весовой категории можно найти много аналогов данной доски. В наличии - купите похожую модель от компании GIGABYTE: в бюджетном сегменте у них много хороших вариантов.

GIGABYTE h410M S2H 2.0 (ред. 1.0)

  • Чипсет: Intel h410 ;
  • Поддержка DDR4: 32 Гбайт до 2666 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 10 USB портов;
  • Форм-фактор: microATX.

Еще одна материнская плата в бюджетном сегменте от компании GIGABYTE, только для процессоров Intel. h410 - бюджетный чипсет, который по своему возможностям равен чипсету А320 для процессоров AMD. Ожидать большого функционала не стоит. Разогнать процессор также не получится, но получить минимальный набор - вполне.

2 слота под оперативную память откроют доступ к двухканальному режиму работы ОЗУ, который включает производительность компьютера. Процессоры от Intel не так сильно зависят от частоты памяти, поэтому максимальное поддерживаемое здесь значение - 2666 МГц.Максимальный объем памяти - 32 Гбайт, чего явно хватит с запасом. Имеется слот под М.2 накопитель. USB-портов у данной модели чуть меньше: 10 штук. Но и этого хватит с головой для пользователей. Мышь, клавиатура, наушники, внешний жесткий диск: всем хватит места. Форм-фактор, разумеется, - microATX. Гарантия на устройство - 3 года. Как и в случае с предыдущей моделью, можно найти множество аналогов, но эта материнская плата выделяется среди конкурентов высоким качеством и низким уровнем брака.

ASRock B450 Pro4

  • Чипсет: AMD B450 ;
  • Поддержка DDR4: 64 Гбайт до 3200 МГц;
  • Звук: 7. 1CH, HDA, на основе Realtek ALC892 ;
  • 14 USB портов;
  • Форм-фактор: ATX.

Как выбрать материнскую плату для компьютера в 2020 году? Лучшим предложением цена / качество обычно отличаются модели среднего ценового сегмента.ASRock B450 Pro4 - один из таких представителей. Благодаря форм-фактору АТХ, модель обладает большим разъемом и хорошей системой пассивного охлаждения. А чипсет В450 позволит разогнать процессор.

Здесь есть 2 слота М.2. Так что можно оставить один накопитель под систему, а второй приобрести под игры, полностью отказавшись от привычного всем HDD. Счетчик кадров от этого, конечно же, не увеличится, но уровни и миссии будут загружаться в разы быстрее. Realtek ALC892 в качестве встроенной звуковой карты позволит насладиться неплохим звучанием, заметно лучше, чем у Realtek ALC887.Количество разъемов под оперативную память - 4. И хоть 4 планки разгоняются значительно сложнее, чем 2, это все же намного удобнее. Можно в будущем удвоить количество памяти, просто добавив к первому двум плашкам еще две. Плата также поддерживает CrossFire X. Это позволит установить сразу две видеокарты от компании AMD. Больше не получится - слотов PCI-E x16 здесь два. В целом - идеально сбалансированное решение за свои деньги.

ASUS PRIME B360-PLUS

  • Чипсет: Intel B360 ;
  • Поддержка DDR4: 64 Гбайт до 2666 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 14 USB портов;
  • Форм-фактор: ATX.

Полный аналог предыдущей модели, только уже для процессоров Intel, можно найти у производителя ASUS, который славится качеством своей продукции. Максимально поддерживаемая частота памяти, традиционно, ниже для «синих» камней: составляет 2666 МГц. Зато разработчик предложит те же 4 слота под оперативную память с максимальным объемом планок в 64 Гбайт. Встроенная звуковая карта, однако немного хуже и находится на одном уровне с бюджетными решениями: Realtek ALC887.

Пользователи отмечают низкий уровень компонентов даже при максимальной нагрузке. Это достигается с помощью качественных и массивных радиаторов, в том числе в зоне VRM. Количество слотов для подключения М.2 накопителей - два. 2 слота расширения PCI-E x16. Даже точно такая же поддержка технологии CrossFire. Такое ощущение, что производители копируют технические характеристики друг у друга.Однако количество USB-портов все же уменьшилось: здесь их 12. Вывод: отличная материнская плата для средне-бюджетных игровых компьютеров. Жаль, что чуть слабее по характеристикам, чем аналоги для платформ на AMD. Ну, и стоит слегка дороже.

MSI X570-A PRO

  • Чипсет: AMD X570 ;
  • Поддержка DDR4: 128 Гбайт до 4400 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC1220 ;
  • 16 USB портов;
  • Форм-фактор: ATX.

X570 - премиальный чипсет для процессоров AMD, который, несомненно, должен находиться в топе материнских плат 2020 года. Аналогичными являются доски объявлений, что называется «полным фарша». Поставил - и тебе доступны безграничные возможности разгона, открывается третий глаз, пробуждается шестое чувство и все в этом духе. В качестве стандартного решения для дорогих плат, устанавливается технология CrossFire, которая позволяет установить две видеокарты в оба слота PCI-E x16.

Модель обладает каким-то заоблачным показателем максимальной поддерживаемой частоты памяти: 4400 МГц. ОЗУ, работающее на таких высоких частотах, значительно повышает общую производительность компьютера. При этом максимально возможный объем памяти не отстает от частоты: здесь он составляет 128 Гбайт. Пользователи, работающие в узкоспециализированных профессиональных программах, оценят такой потенциал. Слота под все это добро, разумеется, 4. Интегрированная звуковая карта на базе Realtek ALC1220 способ передать очень хороший и качественный звук. А 8-контактный + 4-контактный источник питания для процессора позволит установить и запитать мощный двигатель.

ASUS PRIME Z390-A

  • Чипсет: Intel Z390;
  • Поддержка DDR4: 64 Гбайт до 4266 МГц;
  • Звук: 7.1CH, HDA, на основе Realtek ALC887;
  • 16 USB портов;
  • Форм-фактор: ATX.

Компания ASUS славится не только качеством, но и интересным дизайном своих материнских плат.Данной модели это касается, как другой: плата выполнена в черно-серых оттенках в футуристичной направленности. Но и технические характеристики соответствуют такому высокому ценнику. Z390 - представляет лучшие материнские платы 2020.

4 слота под оперативную память максимальный объем в 64 Гбайт. Пиковая частота может достигать 4266 МГц. При этом поддерживается, как CrossFire, так и SLI. Это позволит установить вам несколько видеокарт не только от AMD, но и от Nvidia. В данном случае вы сможете установить аж сразу три графических ускорителя, ведь так же количество слотов расширения PCI-E x16x16ется трем. Разумеется, количество слотов под М.2 накопители - два. Правда, стандартный звук оставит желать лучшего - он базируется на карте Realtek ALC887. В остальном модель идеальна и стоит потраченных средств. Мы бы назвали ее одной из лучших игровых материнских плат в 2020 году среди конкурентов.

Итак, список моделей, которые мы считаем лучшими на рынке:

  • GIGABYTE GA-A320M-H (rev.1.1)
  • GIGABYTE h410M S2H 2.0 (ред. 1.0)
  • ASRock B450 Pro4
  • ASUS PRIME B360-PLUS
  • MSI X570-A PRO
  • ASUS PRIME Z390-A

Читайте также :

Теги материнские платы

12 лучших материнских плат - Рейтинг 2020 года (Топ 12)

Тяжелый рендеринг, работа с 4К-видео (хотя и 8К уже не новинка, если уж на то пошло)? Процессоры HEDT будут в их тарелке, требующие высокой вычислительной мощности и хорошо распараллеливающиеся процессы, разработанные специально для рабочих станций плата WS X299 PRO им в этом поможет.

Восемь слотов под оперативную память рассчитаны на DDR4-4133, доступны четыре слота PCIe x16, причем все они - армированные. Два верхних традиционно разнесены на один слот, нижние же соседствуют, а между ними вторым слотом PCIe x16 находится слот x4. Впрочем, никто и не будет собирать эту конфигурацию с четырьмя видеоускорителями, в зависимости от количества линий процессора, ее максимум - это работа в режиме 3-Way (х16-х16-х8 для процессоров с 48 и 44 линиями PCIe), либо 2-ходовой (x16-x8 для процессоров с 28 линиями).Питание PCIe-устройств усилено шестипиновым разъемом на плате (нестандартным, учтите). Для высокоскоростных твердотельных накопителей установлены два слота М.2, оба на шине PCI Express 3.0 (эй, Intel, а у AMD уже есть 4.0!), А также разъем U.2.

Мощная подсистема питания, запитанная от двух разъемов 8-контактная, в совокупности охлаждается тремя радиаторами на общей тепловой трубке. При этом, что HEDT-процессоры энергии не потребляют, буквально жрут ее за обе щеки, это отнюдь не лишнее.

Сама плата - на толстом текстолите, с приличным запасом прочности под тяжелые башенные кулеры. Впрочем, штатно предусмотрено и управление производительными СЖО (есть отдельный выход питания помпы с повышенной токооотдачей) или более простыми AIO-системами жидкостного охлаждения - хотя ставить AIO на HEDT идея из разряда, мягко говоря, эксцентричных.

Есть и «вкусности» - например, качественная звуковая подсистема с оптическим цифровым выходом, поддержка синхронизируемой динамической подсветки Aura.В общем, плата вышла весьма достойной - для действительно мощных (и «вычислительно», и «электрически») систем она станет хорошим выбором.

Как выбрать материнскую плату в 2020 году - бюджетные модели

Многие пользователи недооценивают, как важна материнская плата при сборке компьютера.

Но же зачем обращать на нее много внимания - она ​​же совсем не влияет на производительность? Это не совсем так. От параметров материнской платы зависит максимальный уровень разгона процессора и иногда максимальный объем оперативной памяти.

Материнские платы объединяют все комплектующие связывают все комплектующие в единую систему - не стоит недооценивать ее важность. Тем не менее, материнская плата не обязана быть самой дорогой частью ПК - и в бюджетном сегменте (до 7000) есть достойные модели, которые прослужат десяток лет.

На какие параметры стоит обратить внимание?

Сокет. Первый и самый важный параметр - сокет процессора на материнской плате.Здесь все зависит от выбранного вами процессора: в чипах AMD используются сокеты AM4 в современных процессорах Intel девятого поколения используется сокет LGA 1151v2, а для десятого поколения LGA 1200 (используется в более дорогих моделях).

Форм-фактор и количество слотов. Материнские платы бывают трех основных размеров: крупная ATX, средняя Micro-ATX и компактная Mini-ITX. Если вы хотите собрать ПК в компактном корпусе, но вам потребуется небольшая материнская плата - но тогда вам придется согласиться на меньшее количество слотов PCIe и других важных разъемов. Если вам не требуется компактный корпус, форм-фактор материнской платы не так важен - компактную материнскую плату можно успешно связать в крупном корпусе.

Встроенные Wi-Fi и порты высокого класса. Платите только за то, чем будете пользоваться. Например, можно не тратиться на материнскую плату с беспроводной связью, если вы привыкли пользоваться проводным интернетом.

В этой статье мы рассмотрели материнские платы производителей - Asus , Gigabyte и MSI .Все из них оснащены одним из популярных сокетов: AMD AM4 или Intel LGA 1151v2 . Все рассмотренные модели модулей оперативной памяти DDR4 и выполнены в форм-факторе mATX . Также все модели портом HDMI - это современное и самое распространенное решение.

Перейдем к конкретным моделям. Мы разделили их по самому важному параметру - сокету.

Сокет AM4

Современный сокет, совместимый с процессорами от компании AMD.Материнские платы с таким сокетом могут быть оснащены разными чипсетами - мы распределили модели от менее производительного к более производительным.

Мы подобрали четыре модели на базе чипсета AMD A320 : Gigabyte GA-A320M-H , Asus PRIME A320M-K , Asus PRIME A320M-C R2.0 и Asus PRIME A320M-K / CSM . Они почти ничем принципиально не отличаются, кроме габаритов и веса - можно ориентироваться на производителя, которому вы доверяете больше всего.

Если нужна материнская плата на базе чипсета AMD B350 , подойдет Gigabyte GA-A320M-S2H V2 .

На базе чипсета AMD B450 выполнены еще две модели: Gigabyte B450M S2H и Asus PRIME B450M-A . Первая модель поддерживает 32 гигабайт оперативной памяти, а вторая - 64 гигабайта.

Сокет LGA 1151v2

Этот сокет - одно из самых распространенных решений среди современных сокетов Intel.

Обратите внимание, что в этом разделе мы рассматриваем сокеты второй ревизии . Вообще у сокета Intel LGA 1151 есть две ревизии: Ред. 1 и Ред. 2 . Первая используется для более ранних процессоров (6000 и 7000 серии), вторая - для процессоров 8 и 9 поколения настольных серий. Для процессоров 10 используется сокет 1200 - он подробно будет рассмотрен в статье о более дорогих материнских платах.

Отличить материнские платы разных ревизий можно с помощью чипсета.Процессор восьмого и девятого поколения будет соответствовать материнской платой, если в названии материнской платы указан чипсет 300-й серии - например, h470 или Z390 .

Мы рекомендуем приобретать материнские платы второй ревизии - именно они и идут речь в этом разделе. Если вы сейчас приобретете материнскую плату за первую ревизию, она будет ограничивать выбор процессора для апгрейда - тогда придется менять материнскую плату.

На базе чипсета h410 выполнены три модели: MSI h410M PRO-VDH PLUS , Gigabyte h410M H и MSI h410M PRO-M2 PLUS . Они незначительно отличаются от друга габаритами и весом.

На базе чипсета h410C работают четыре похожих материнских платы: Gigabyte h410M H , Gigabyte h410M S2H 2. 0 , Gigabyte h410M S2P 2.0 и Asus PRIME h410M-E R2.0 / CSM . Такими же базовыми свойствами обладает Gigabyte h410M A 2.0 , у нее также есть USB Type C. В отличие от предыдущего чипсета, у h410С естьовая поддержка Windows 7.

Если нужна материнская плата на базе чипсета B365 , подойдут Gigabyte B365M H , Gigabyte B365M HD3 и Gigabyte B365M DS3H . Первые две позволяют установить 32 гигабайта оперативной памяти, а последняя - 64 гигабайта.

Детально разобраться в установке материнской платы внутри ПК помогут видео-инструкции на YouTube


Как выбрать материнскую плату

В этом материале вы прочитаете о нюансах выбора материнской платы - основы любого компьютера. Время прочтения статьи - 8 минут.

В МАГАЗИН

Функциональность материнской платы определяет то, как будет работать ПК. Например, если вы поставите скоростной жесткий диск в бюджетную материнку, он не предоставите данные на полную мощность. То же касается и других компонентов. Но и кроме этого, при выборе материнских плат есть много нюансов, о которых мы расскажем далее.

Чипсет и сокет

Это одни из главных вещей, на которые стоит обращать внимание при выборе.Сокет на материнской плате отвечает за ее совместимость с процессором (о том, на что обращать внимание при его покупке мы расскажем в ближайшее время). Тут все материнские платы используют просто сокет. При несоответствии «камень» просто не встанет в устройство.

С чипсетами немного сложнее. Это набор микросхем, которые управляют процессором, оперативной памятью, шинами и элементами системы компьютера.Моделей чипсетов существуют десятки, обозначаются они просто кодовыми названиями, так что запутаться в них легко. Пройдемся по основным из них, предполагая, что мы выбираем материнскую плату под современный процессор Intel или AMD (об основных отличиях между ними также читайте на страницах нашего блога в скором времени).

Чипсеты для процессоров Intel

Основными разновидностями чипсетов для процессоров Intel в потребительском сегменте сейчас являются h510, B460, h570 и Z490.Чипсет h510 - это младшая разновидность чипсетов для камней десятого и грядущего одиннадцатого поколения. Там предусмотрено всего два слота для установки оперативной памяти, нет возможности разгона, мало фаз питания процессора, есть только один порт M.2 (да и тот с урезанной скоростью). На базе этого чипсета можно собрать бюджетный компьютер, который будет работать на решение офисных задач, веб-серфинга, учебы и пр. Главное же достоинство h510 - невысокая цена материнских плат на его базе.Пример - GIGABYTE h510M H.

КУПИТЬ
Форм-фактор микро-ATX
Сокет Intel LGA 1200
Количество слотов ОЗУ 2

B460 - это чипсет среднего уровня. У материнских плат на его базе доступны четыре слота для оперативной памяти, есть два порта M.2 и поддержка нескольких видеокарт, а также возможность создания дисковых массивов.Материнские платы на чипсете B460 подходят для сборки игровых компьютеров (пусть и не самых мощных) и работы с ресурсоемкими программами. При этом их цена тоже не очень высокая, в чем можно убедиться на примере материнской платы ASUS PRIME B460M-K.

КУПИТЬ
Форм-фактор микро-ATX
Сокет Intel LGA 1200
Количество слотов ОЗУ 2

Чипсет h570 уже можно отнести к категории флагманских (хоть и с натяжкой).Такие материнские платы автоматический разгон процессора и памяти Velocity Boost и Turbo Boost, а также у них есть порты поколения USB 3.2 Gen 2 и поддержка Wi-Fi 6. Материнские платы на чипсете h570 - это хороший выбор для геймеров и всех, кому нужна производительная система.

Самый продвинутый чипсет - это Z490. Тут поддерживается полноценный разгон памяти и процессора (доступно до 16 фаз питания «камня»), есть три порта М.2 и поддержка всех современных стандартов и интерфейсов.Материнские платы на базе Z490 предназначены для топовых игровых систем, энтузиастов и работы с самыми ресурсоемкими приложениями. Пример такой материнской платы - MSI MEG Z490 Godlike, которая способна работать с самыми производственными процессорами и оперативной памятью и их качественным разгоном.

КУПИТЬ
Форм-фактор Е-ATX
Сокет Intel LGA 1200
Количество слотов ОЗУ 4

Чипсеты для процессоров AMD

Ситуация с чипсетами для процессоров AMD в целом схожая: их моделей немного больше, но различаются они так же по функциональным возможностям.Но в целом даже бюджетные модели функциональнее аналогов для процессоров Intel. Так, все (кроме A320) разгон процессора и памяти. У Intel могут этим похвастаться только флагманские модели. Также в них сразу идет по четыре слота оперативной памяти, есть поддержка дисковых массивов и минимум один USB 3.2 Gen 2. Главное же различие чипсетов для AMD состоит в количестве портов (как внешних, так и внутренних) и поддержки поколений процессоров на архитектуре Zen.

A320, B350 и X370 - это бюджетные модели чипсетов.Они мощностьуру процессоров Zen +, а их основное предназначение - использование в офисных ПК и простеньких мультимедийных системах. Чипсеты B350 и X370 также подходят для сборки игровых систем начального и среднего уровня, а также работы ресурсоемких приложений (хоть и не самой быстрой).

Чипсеты X470 и B550 уже относится к премиум-сегменту. Основное их отличие - поддержка архитектур. Первый поддерживает Zen 2, а второй - еще и Zen 3. Исходя из этого, сейчас уже лучше брать именно B550, так как X470 по сравнению с ним уже устарел.Эти чипсеты подходят для сборки производительных игровых станций среднего и высокого уровня и работы с ресурсоемкими программами.

X570 - это топовый чипсет для процессоров AMD. Его главная фишка - поддержка высокоскоростной шины PCI-E 4.0 с пропускной способностью до 31,5 ГБ / с и оперативной памяти с частотой 4800 МГц. Данный чипсет используется для сборки топовых игровых систем, также он популярен у энтузиастов и любителей разгона. В качестве примера подобного устройства приведем материнскую плату ASROCK X570 PHANTOM GAMING 4S, которая обеспечивает отличную производительность в разгоне и самых требовательных играх.

КУПИТЬ
Форм-фактор ATX
Сокет AMD AM4
Количество слотов ОЗУ 4

Форм-фактор

По размеру материнские платы делятся на несколько типов. Полноразмерные устройства имеют типоразмер ATX (30,5 × 24,4 см), средние называются Micro-ATX (24,4 × 24,4 см), самые маленькие - Mini-ITX (17 × 17 см). Конечно, существуют и другие форм-факторы (всего их около двадцати), но, собирая компьютер, вы чаще всего столкнетесь с этим тремя типоразмерами.

От форм-фактора материнской платы в первую очередь зависит количество портов на ней. Например, на плате ATX вы найдете минимум четыре слота для оперативной памяти, как на Micro-ATX - только два. Это касается и разъемов питания для кулеров - на маленьких платах часто есть только для процессорного вентилятора и одного системного, тогда как на полноразмерной их может быть значительно больше.

Под форм-фактор материнской платы заточены и компьютерные корпуса.Чем больше сам корпус, тем больше плат он поддерживает. Например, в корпусе Full Tower можно установить все три типа материнских плат, а в компактный корпус можно поставить только Micro-ATX или Mini-ITX. Так что если вы остановите свой выбор на полноразмерной плате ATX, то проверьте, подойдет ли она к имеющемуся или подбираемому корпусу.

Как пример полноразмерной материнской платы форм-фактор ATX приведем игровую модель MSI Z170A GAMING M5.

КУПИТЬ
Форм-фактор АТХ
Сокет Intel LGA 1151
Количество слотов ОЗУ 4

Поддержка памяти и ее максимальные частоты

В отличие от некоторых других компонентов ПК, оперативная память не является обратносовместимой с разъемами прошлых поколений. Например, жесткий диск, поддерживающий интерфейс SATA III, можно установить на материнскую плату с поддержкой SATA II и наоборот (разница только в скорости передачи данных). А вот с оперативкой так не выйдет - физические разъемы разные. Поэтому старую память DDR3 не получится поставить на новую материнку с поддержкой DDR4, учитывайте этот момент при сборке ПК. Сейчас самый современный стандарт памяти - это DDR4, поэтому новая плата лучше брать именно с такой памятью.

Все материнские платы имеют предельный объем поддерживаемой оперативной памяти - этот показатель указывает в характеристиках.Чем продвинутее модель, тем больше памяти она поддерживает. У серверных моделей эти показатели превышают 1 ТБ, в пользовательском сегменте самые распространенные значения - это 32 ГБ, 64 ГБ и 128 ГБ.

Большинство современных материнских плат работу памяти в двухканальном режиме. Он обеспечивает более быструю работу двух планок памяти одинакового объема, чем одного с объемом в два раза больше. Поэтому лучше обращать внимание на плату как минимум с четырьмя разъемами. Во-первых, в двухканальном режиме памяти будет работать эффективнее, во-вторых, даже если вы планируете установить две планки, в будущем можно при необходимости доставить еще память.

Также обращайте внимание на максимальные частоты памяти, которая поддерживает материнская плата. Например, если это значение составляет 2133 МГц, то память с большей частотой (например, 3000 МГц) работает только на частоте, которую поддерживает плата. Топовые показатели поддержки высокой оперативной памяти демонстрирует устройство Gigabyte B550 AORUS PRO AC. Эта материнская плата работает с самой производительной оперативкой работы до 5000 МГц.

КУПИТЬ
Форм-фактор АТХ
Сокет AMD AM4
Количество слотов ОЗУ 4

Основные разъемы и интерфейсы

На каждой материнской плате часть оказывается снаружи корпуса, а часть остается внутри. Нетрудно догадаться, наружные порты предназначены для подключения внешних устройств, а внутренние - для начинки компьютера.Расскажем вкратце об основных из них

PS / 2

Порты для клавиатуры и / или мышки. Это устаревший стандарт, который сейчас используется только в самых простых моделях аксессуаров. Большинство же подключается к материнской плате через USB. Тем не менее, на многих платах до сих пор есть хотя бы один такой порт. Это не дань традициям - в некоторых ситуациях он бывает полезен. Например, у вас поломалась мышка или клавиатура, а под рукой есть только старое запасное устройство именно таким портом.

Аудиоразъемы

Каждая материнская плата имеет встроенную звуковую карту, соответственно на ней присутствуют и разъемы для подключения аудиотехники. В самых простых моделях доступны три порта - зеленый вход для подключения колонок, розовый - для подключения внешних устройств типа радиоприемника, звук с таким образом можно слушать через колонки ПК.

В более продвинутых материнских платах есть разъемы для подключения сабвуфера (желтый или оранжевый цвет) и дополнительных колонок объемного звука (серый и черный разъемы).Еще на таких платах встречаются аудиоразъемы SPDIF, которые предназначены для цифрового передачи аудиосигнала. К подобным материнским платам относится Asus ROG Strix B550-F Gaming, которая обеспечивает отличное качество звука в играх, при прослушивании музыки и просмотре фильмов.

КУПИТЬ
Форм-фактор АТХ
Сокет AMD AM4
Количество слотов ОЗУ 4

Ethernet

Порт для подключения сетевого кабеля, по которому компьютер соединяется с Интернетом, локальной сетью или роутером.Встречается на любой материнской плате, в продвинутых моделях их даже может быть несколько.

USB

Эти порты используются для подключения устройств и накопителей. На материнских платах они бывают современных типов. За счет идет минимум два USB 2.0 для клавиатуры и мышки - им не требуется большая скорость передачи данных. Также присутствует несколько скоростных портов USB 3 для подключения накопителей, все чаще встречаются материнки с портами USB Type C.Если вам важно наличие именно этого порта, обратите внимание на материнскую плату Asus TUF B450M-Plus Gaming.

КУПИТЬ
Форм-фактор микро-ATX
Сокет AMD AM4
Количество слотов ОЗУ 4

SATA

Это интерфейс обмена данными с накопителями информации. Именно к таким портам подключается большинство магнитных и твердотельных жестких дисков, а также периферия типа кардридеров и дисководов.От количества портов SATA на материнской плате зависит, сколько накопителей и других устройств вы сможете подключить к компьютеру. Принцип выбора тут простой - чем больше, тем лучше.

На сегодняшний день самой последней версией данного интерфейса является SATA III, поддерживающая скорость передачи данных до 6 Гбит / с. Существует также подключение внешних устройств eSATA с помощью «горячего» подключения накопителя (когда не нужно перезагружать компьютер, система распознала диск).Такие порты можно встретить на некоторых компьютерных корпусах, но особого распространения и стандарт не приобрел.

PCI-E

Это один из основных протоколов передачи данных между функциональными блоками компьютера. На сегодняшний день основным является стандарт PCI-E 3.0. Он обеспечивает скорость передачи данных до 16 Гбайт / с. На материнских платах есть минимум один разъем PCI-E x16 к которому подключается видеокарта, также присутствует несколько разъемов PCI-E x4, PCI-E x2 или PCI-E x1 - к ним могут подключаться звуковые и сетевые карты, разнообразные адаптеры и пр.Для сборки обычного домашнего компьютера (в том числе игрового) с головой хватает одного разъема PCI-E x16 для видеокарты и нескольких меньших разъемов PCI-E. Хотя существуют материнские платы, к которым можно подключить больше десяти разнообразных устройств через разъемы PCI-E.

M.2

Это специальный слот и разъем на материнской плате для подключения SSD-накопителей и других устройств (например, модули Wi-Fi) соответствующего формата. В чем его особенность? Главное - это очень высокая скорость передачи данных.Устройства данного типа используют протокол PCI-E, о котором мы писали выше. Таким образом можно использовать более грубый интерфейс, чем интерфейс SATA III. Пока что накопители форм-фактора M.2 стоят дорого, но понятно, что со временем они будут дешеветь (так было и с обычными SSD). Поэтому при выборе материнской платы обращайте внимание на наличие разъема M.2 - если не сейчас, то в будущем обязательно пригодится.

Поддержка встроенного видео

Много современных процессоров имеют видеоядро, которое позволяет обойтись без видеокарты.Конечно, для игрового компьютера это не вариант, а вот машине для офисной работы, интернета или учебы видеоадаптер по большому счету не нужен - можно обойтись одним процессором. Но для этого нужно, чтобы материнская плата поддерживала встроенное видео. Заключается в наличии на ней портов для подключения монитора. За счет этого аналоговый разъем VGA или цифровой DVI, также встречаются более продвинутые интерфейсы HDMI и DisplayPort. Так что если вы не собираетесь играть на компьютере в требуемые 3D-игры, можно выбрать материнскую плату с поддержкой встроенного видео и сэкономить при сборке ПК на видеокарте.

У материнской платы ASRock B365M Pro4-F есть целых три видеопорта - VGA, DVI, HDMI. Так что проблем с подключением монитора или телевизора к этой материнской плате не будет.

КУПИТЬ
Форм-фактор микро-ATX
Сокет Intel LGA 1151
Количество слотов ОЗУ 4

Беспроводные интерфейсы

Тут все достаточно просто: некоторые модели встроенную поддержку Bluetooth и Wi-Fi.Если вам действительно нужна функция беспроводной передачи данных и подключения устройств, то выбирайте соответствующую модель. Если нет, то переплачивать за подобную функциональность не стоит. В любом случае, для компьютеров есть внешние модули и Wi-Fi, и Bluetooth, так что ничего страшного. Другой вопрос, что встроенные модули работают стабильно, тогда как с внешними проблемами возникли проблемы типа отвала драйверов и пр.Поддержка беспроводной передачи данных по протоколам Wi-Fi и Bluetooth 5 есть в материнской плате Asus TUF Gaming Z490-Plus.

КУПИТЬ
Форм-фактор АТХ
Сокет Intel LGA 1200
Количество слотов ОЗУ 4

Встроенный процессор

На рынке в некотором количестве присутствуют материнские платы, процессор которых уже установлен (часто, намертво).Их главные особенности - это низкая производительность, малые габариты и экономное энергопотребление. Они нужны для сборки компьютеров начального уровня, которые используются в качестве рабочих станций, в учебных классах, самодельных домашних медиацентрах и для выполнения прочих нетребовательных к ресурсам компьютера задач.

ЧИТАЙТЕ В ТЕЛЕГРАММЕ

Также по теме:

Какую материнскую плату выбрать? Подробная инструкция

Каждый компонент любого компьютера выполняет какую-то определенную задачу.Процессор обрабатывает информацию и исполняет программный код. Видеокарта формирует изображение на экране монитора, звуковая карта к изображению звук и т. п. Для управления всеми комплектующими компьютера, начиная с заканчивающей жестким диском, нужна материнская плата. Давайте немного углубимся в суть вопроса и разберемся, какую материнскую плату выбрать, из чего состоит материнская плата, какие части и для чего они собираются.

Какую материнскую плату выбрать? Основные функции материнской платы

Собственно, основные задачи материнской платы две:

  • Снабжение электричеством компонентов (с оговорками, о которых позже).
  • Обеспечение связи между компонентами ПК для их успешного функционирования и взаимодействия.

Конечно же, есть и другие функции. Например, материнская плата предоставляет физическое место для установки комплектующих и их надежную фиксацию. Или не их самих, но хотя бы кабель, связывающий какой-то девайс с материнкой.

Какую материнскую плату выбрать? Размеры материнских плат

Материнские платы выпускаются в нескольких типовых форматах, которые отличаются размером и набором возможностей.

  • ATX (305х244 мм) - стандартный размер для корпусов Middle ‑ Tower. В этом формате выпускается наибольшее разнообразие материнских плат с большинством сокетов и чипсетов. Имеет не менее четырёх слотов под оперативную память, от двух слотов PCIe x16 или x8 для подключения видеокарт и несколько плат расширения PCIe x4 и x1.
  • Micro ‑ ATX / mATX (244х244 мм) - уменьшенная материнская плата со стандартным расположением элементов. Обычно оснащается четырьмя слотами для оперативки, но сокращённым числом PCIe разъёмов.
  • Mini ‑ ITX (170х170 мм) - достаточно редкий формат материнских плат очень маленького размера. Имеет всего два слота для оперативной памяти и единственный PCIe x16 для видеокарты. Предназначена для сверхкомпактных систем и не предусматривает большого количества периферии.
  • Extended-ATX / EATX (305х330 мм) - самые крупные материнские платы для рабочих станций. Размер позволяет link наибольшее число портов и слотов расширения.

Правило «большая - значит хорошая» здесь не работает.Удачные и провальные модели бывают любого размера, но платы mini ‑ ITX среднего и топового сегмента часто оказываются надёжнее более крупных аналогов.

платы Размер не влияет на чипсет - можно встретить как полноформатную материнку с дешёвым h410, так и крошечную mini ‑ ITX с топовым X570 и отличным потенциалом для разгона. Только иметь в виду, что на маленькой плате мало места для слотов расширения, подключенных устройств мешать другу.

Из чего состоит материнская плата?

Сокет и Чипсет

Всеми компонентами управляет центральный процессор (CPU), установленный в сокет: самыми важными напрямую, а остальными через посредников, так называемый чипсет.

  • Сокет - это разъём, в который вставляется процессор. Сокет обеспечивает ЦП энергией и соединяет кристалл с дорожками на материнской плате.
  • Чипсет - это набор микросхем, который организует работу периферийных компонентов системы (USB-порты, накопители и платы расширения) и обеспечивает их «общение» с процессором.

В современных ПК для процессоров от компании Intel используется два сокета: 1151v2 - для домашних и игровых систем и 2066 - для построения высокопроизводительных игровых систем и рабочих станций.Наиболее актуальными для CPU AMD является сокет AM4 для последнего поколения процессоров Ryzen и TRX4 для мощных Ryzen Threadripper.

До сих пор используются и более старые сокеты, 1151 первой версии для процессоров Intel Core 6-го или 7-го поколений, 1155 для еще более старых процессоров, AM3 + для процессоров AMD и ряд других. Различаются они только размерами, контактами.

Металлическая скоба фиксирует процессор в сокете, надежный контакт.Следует быть аккуратным и не трогать эти контакты. Повредить их просто, а восстановить может оказаться очень сложно.

Собственно, это все, что необходимо знать. Этот сокет служит для установки процессора.

Чипсет - это еще один весьма важный компонент материнской платы. Обычно каждый производитель CPU предлагает несколько моделей чипсетов, предоставляющих свой набор возможностей. Так, младшие модификации не имеют функции разгона процессора по множителю, имеют меньшее количество линий PCI-E интерфейса и ограничения.

Топовые настройки настройте максимальный функционал. Правильный выбор чипсета не менее важен, чем выбор процессора.

Порой чипсет называют еще набором системной логики. Почему «набор», если микросхема, по сути, одна? Те, кто еще лет 10 назад держали в руках материнскую плату, помнят, что в те старые времена использовались две микросхемы, которые назывались незатейливо - «северный мост» (Северный мост - NB) и «южный мост» (Южный мост - SB). И это действительно было набором.

Северный мост отвечал за общение процессора с памятью, а также за обмен с видеокартой. Южный мост обеспечивал работу накопителей, портов ввода / вывода, сетевых интерфейсов и т. п. Ныне функции северного моста переданы процессору, и надобность в дополнительном чипе отпала. В наборе остался только южный мост, коим, по сути, и является чипсетом.

Если проводить аналогии с анатомией человека, то ранее мы рассматривали голову, мозг, его кровоснабжение (систему питания) и т. п. Сейчас же добрались до позвоночника.До этакого каркаса, обеспечивающего управление большинством устройств, составляющую компьютерную систему.

Именно на чипсет возложены функции работы с накопителями, подключаемые по интерфейсам SATA или PCI-E, с USB-портами, обеспечение функционирования аудио чипа, сетевого контроллера и т. п. Несколько особняком стоит задача перераспределения линий PCI-Express.

Какую материнскую плату выбрать? Отличия материнских плат для AMD

Все современные (с 2017 года) процессоры AMD Ryzen и Athlon используют универсальный сокет AM4.При этом поколения процессоров и чипсетов меняются каждый год.

Актуальные процессоры Ryzen 3000 и Athlon 3000 гарантированно соответствуют чипсетам B450, X470, X570 и с некоторыми моделями старых материнских плат B350, X370 и A320.

Между собой чипсеты AMD отличаются набором возможностей и маркетинговым позиционированием:

  • X570 - актуальный флагманский чипсет для производительных систем. Только он в полной мере поддерживает новый быстрый стандарт PCIe 4.0 на всех линиях.
  • X470 - чипсет прошлого поколения, практически не потерявший актуальность. Некоторые материнки с ним ограниченно на PCIe 4.0 и только выделенные линии.
  • B450 - чипсет для недорогих материнских плат, подходит для игровых ПК среднего уровня. Поддерживает USB-портов, чем старшие модели, и не позволяет установить две видеокарты Nvidia в режиме SLI. Многие модели PCIe 4.0, но только на выделенных линиях.
  • A320 - чипсет для ультрабюджетных решений, в некоторых случаях не поддерживает разгон процессора.
  • X399 - чипсет для сокета TR4 для многоядерных профессиональных процессоров Threadripper. Мы не будем подробно рассматривать этот сегмент в данной статье.

Разгонять процессоры AMD можно на любом из актуальных чипсетов. На дорогих материнских платах с X570 и X470 есть достижение более высоких результатов, так как качество компонентов у них обычно выше.

Чипсеты требуют охлаждения, и как минимум, они закрыты радиаторами. В случае с AMD X570 этот чип работает с шиной нового поколения, что позволяет подключать большее количество устройств и из-за этого весьма прилично. Неудивительно, что пассивного охлаждения оказалось мало и добавлен специальный вентилятор.

Какую материнскую плату выбрать? Отличия чипсетов Intel

Intel ограничивает обратную совместимость процессоров и чипсетов разных поколений, регулярно обновляя тип сокета.Актуальные Intel Core 9-го поколения и Pentium разработаны под сокет LGA ‑ 1151v2, который появился в 2018 году.

В 2020 году Intel представит новое, 10-е поколение процессоров Intel Core для нового сокета LGA ‑ 1200 и чипсеты 400-й серии. Новинки будут несовместимы с продукцией 9-го поколения.

У Intel больше актуальных моделей чипсетов, но все они друг от друга в основном тем, что семейство Z поддерживает разгон процессора, а остальные нет.

Короткое описание каждого чипсета:

  • Z390 - флагманский чипсет для дорогих материнских плат.Поддерживает разгон и имеет встроенные контроллеры беспроводной связи (CNVi) и USB 3.1 (10 Гбит / с). 24 линии PCIe 3.0 для подключения устройств и накопителей.
  • Z370 - чипсет прошлого поколения для мощных систем. Практически идентичен Z390, но не имеет встроенных контроллеров беспроводной связи и USB 3.1 (10 Гбит / с). Оба контроллера устанавливаются на материнские платы самостоятельно.
  • h470 - чипсет средне-высокого уровня. Не поддерживает разгон процессора, но имеет 20 линий PCIe, контроллер CNVi и USB 3.1 (10 Гбит / с).
  • B360 - один из наиболее распространенных чипсетов для систем среднего уровня. Аналогичен h470, но имеет только 12 линий PCIe 3.0.
  • B365 - чипсет среднего / начального уровня. Не поддерживает разгон процессора, создан по устаревшим 22 нм-техпроцессу и лишен встроенных контроллеров беспроводной связи и USB 3.1 (10 Гбит / с). 20 линий PCIe 3.0.
  • h410 - чипсет для самых доступных материнских плат под Intel. Не поддерживает разгон и быстрые USB 3.1. Кроме того, чипсет поддерживает только 10 медленных линий PCIe 2.0, поэтому сверхбыстрые накопители к такой системе покупать не имеет смысла.
  • X299 - чипсет для сокета LGA2066 для многоядерных профессиональных процессоров Core и Xeon. Мы не будем подробно рассматривать этот сегмент в данной статье.

Какую материнскую плату выбрать? PCI

С чипсетом любой процессор соединяют всего 4 дорожки. У Intel они имеют специальное название DMI 3.0, но принцип работы тот же, что и у стандарта PCIe 3.0. Современные материнки для AMD используют новый стандарт PCIe 4.0 с удвоенной пропускной способностью.

Простое объяснение принципа работы слотов PCIe x1, x2 и x12. Картинка старая - сейчас в ходу x1, x4 и x16.

От чипсета к накопителям, PCIe-слотам, USB-портам, контроллерам беспроводной связи и другим элементам обычно расходуется 20 или больше собственных линий PCIe.

Это иногда приводит к эффекту «бутылочного горлышка» - сигнала, поступившим в чипсет с нескольких устройств одновременно, приходится становиться в очереди на обработку процессором.

Для самых важных компонентов системы, требующих быстрого и беспрерывного соединения с процессором, предусмотрены выделенные линии связи. Процессоры Intel домашнего уровня (вплоть до Core i9) имеют 16 таких линий, «камни» от AMD (до Ryzen 9) - 20. В спецификации Ryzen обычно указывается 24 линии, но это с учётом чипсета.

Схема линий PCIe на материнских платах для процессоров AMD Ryzen 2-го поколения (в третьем поколении PCIe 3.0 заменили на 4.0)

Выделенные линии PCIe в основном используют для подключения видеокарт, но с недавних пор в некоторых платах их также стали подводить к М.2 слоту для SSD-накопителя.

Видеокарты подключаются в слот PCIe x16 (он соединён с процессором 16 линиями), но в некоторых случаях им хватает и 8 линий. NVMe SSD использовать 2 или 4 линии.

Читайте также: Как выбрать видеокарту: Виды, Характеристики, Сравнение

То есть на платах AMD одна топовая видеокарта и один быстрый накопитель в слоте PCIe x4 могут одновременно работать на полную мощность, а у Intel им придётся делить между собой 16 доступных линий.

Устройства, подключенные к чипсету, не могут задействовать больше 4-х линий PCIe из-за ограниченной пропускной способности канала между чипсетом и процессором.

Стандарт PCIe 4.0 предлагает значительно большую скорость передачи данных, чем PCIe 3.0, но в 2020 году нужен далеко не всем.

Современные видеокарты не нуждаются в таких скоростях, а специальные накопители для нового стандарта пока что редки, дороги и, скорее, для профессиональной работы с большими массивами информации.

Наибольшую пользу PCIe 4.0 приносит в систему с большим количеством накопителей и других устройств, «висящих» на чипсете. В материнских платах X570 канал между чипсетом с процессором имеет удвоенную пропускную способность, что сокращает эффект «бутылочного горлышка».

Материнские платы с чипсетами Intel не будут включать PCIe 4.0 (и в ближайшие годы скорее всего не будут).

Распределение линий PCI-Express

Давайте рассмотрим плату Gigabyte Z390 Aorus Pro.Хорошо видно, что есть три разъема PCI-E x16. Значит ли это, что все они имеют по 16 линий? Теоретически, они МОГУТ иметь столько линий, но НЕ ОБЯЗАНЫ. Если обратиться к спецификациям на плате, то этот разъем действительно имеет 16 линий PCI-E, обеспечивающих ее процессор.

Второй разъем при тех же физических размерах может использовать только 8 интерфейсов линий, третий - 4. Причем, линии к первому двум разъемам PCI-E x16 поступают от процессора, а к остальным - от чипсета.И этот последний как раз играет тут важную роль.

Если установлена ​​только одна видеокарта в первый разъем PCI-E, то все просто, 16 интерфейсных линий подаются от CPU. Если же установить во второй разъем еще одну видеокарту, то ситуация изменится. 16 процессорных линий поделятся пополам между разъемами, и эту диспетчерскую работу чипсет.

Кстати, то же самое произойдет, если во второй разъем будет любая другая карта расширения. Видеокарта в первом разъеме будет переведена в режим x8.Еще 8 процессорных линий чипсет отдаст второму разъему. Будет ли использовать все предоставленные ресурсы установленная в него функция расширения или нет - не важно, разделение линий пополам все равно произойдет.

Напомню, что в данном случае я рассмотрел пример реализации модели материнской платы. Распределение может меняться в зависимости от моделей чипсета и даже поколения процессора, что в большей степени актуально для ЦП AMD.

Сам же чипсет имеет n-ое количество собственных линий PCI-E, и распоряжается он ими сам.Вернемся к нашей Gigabyte Z390 Aorus Pro. Третий PCIe x16, который располагает 4-ми линиями, и все «маленькие» PCIe x1 (по одной линии PCI-E каждый) подключены к чипсету. Итого, из другого у Z390 24 линий, 7 (4 + 1 + 1 + 1) уже заняты. Куда девать остальные? В данном случае, если в нашей системе мы установим два накопителя PCIe x4, нам потребуется еще 8 линий интерфейса, и таким образом, из линий 24 линий, 15 уже будут заняты.

На этот момент тоже следует обращать внимание, на дополнительное оборудование, которое планируется использовать.Может оказаться, что вам не хватит ресурсов для подключения всего. Например, чипсет Intel B360 имеет всего 12 линий PCI-E 3.0.

На нашей плате можно заметить, что два из трех разъемов заключены в металлический каркас. Чаще всего его используют там, куда ставится видеокарта. Нужна эта «броня», во-первых, для усиления механической прочности разъема, т. к. мощные видеокарты с громоздкой системой охлаждения весить очень прилично. Во-вторых, считается, что металлическая оболочка позволяет снизить влияние и улучшение прохождение сигналов.

Сложно сказать, насколько все это справедливо, но если производители так считают - то тут все равно не сделаешь. Зато имеет косвенный признак, сколько видеокарт можно использовать с данной материнской платой.

Какую материнскую плату выбрать? Питание материнской платы

Материнскую плату питает блок питания (БП), от которого через 24-контактный разъем подаются основные напряжения - это ± 12 В, +5 В, +3,3 В. Такой разъем есть на всех материнских платах для настольных ПК.Это не все требуемые напряжения, но о них будет рассказано ниже, в соответствующем разделе, посвященном питанию процессора.

Читайте также: Как выбрать блок питания для компьютера: КПД, PFC, Мощность БП

На иллюстрации приведена распиновка разъема. Провода имеют разный цвет, и по ним можно определить, какое напряжение / сигнал они передают.

Материнская плата от этого разъема передает напряжение на все разъемы и компоненты, но тут есть одна проблема.В первую очередь она видеокарт с питанием дискретныхарт, особенно мощных. Дело в том, что через разъем PCI-Express можно обеспечить мощностью примерно до 75 Вт. Мощность же в 200-300 Вт для видеокарт - обычное дело. С такой нагрузкой материнская плата справиться уже не может.

Приходится звать на помощь БП, который через специальный разъем запитывает видеокарту. Или несколько, если используется более одного графического адаптера в режиме SLI / CrossFire. К сожалению, это не единственный на данный момент случай, когда требуется внешнее питание компьютерного компонента.

Какую материнскую плату выбрать? Питание процессора

Когда речь заходит о мощных многоядерных «камнях», то без дополнительного питания не обойтись. Поэтому вновь на помощь приходит БП, имеющие соответствующие шлейфы.

Соответственно, на материнской плате находятся разъемы, которые обычно располагаются рядом с процессором для уменьшения длины дорожек, идущих от разъема до ЦП. Как правило, используется как минимум один 4-х или 8-контактный разъем. Чаще встречаются два таких разъема - один 8-контактный, а второй имеет либо 4, либо 8 контактов.

Фазы питания CPU

Но важно не только наличие дополнительных разъемов питания. Важно и количество фаз питания, и их конфигурация. В первую очередь на это надо обратить внимание при использовании мощных процессоров и их разгоне. По сути, правило «чем больше фаз, тем лучше» вполне оправдывает себя.

Все фазы на материнской плате управляются одним контроллером. Современные ШИМ-контроллеры не содержат больше 8 «честных» фаз или «линий питания».

Фазы питания обычно расположены двумя группами: та, что побольше, отвечает за процессор, а та, что поменьше - за питание интегрированной графики.

На дорогих материнских платах можно построить 12 и больше «сборок» (пара MOSFET + дроссель + конденсатор). На усмотрение производителя одну линию питания могут обслуживать две связанные между собой фазой в режиме «удвоения» или «повторения» (это близкие, разные понятия, которые мы подробно рассмотрим в другой раз).

Какие именно линии удвоены и внимательно читать в подробных обзорах на профильных сайтах или внимательно изучать схемотехнику обратной стороны материнской платы.

Фазы питания на разных платах отличаются не только своими, но и качеством, но подробно разобраться в различных моделях конденсаторов и транзисторов с непроизносимыми названиями под силу только самым увлечённым энтузиастам.

Для неразгоняемых процессов начального, среднего и даже предфлагманского уровня хватит двух-трёх «честных» фаз. Для разгона процессоров среднего уровня Ryzen 5 и Core i5 - три-пять, но с качественными радиаторами. Больше 6 фаз с радиаторами и повторителями нужны для серьёзного разгона флагманских кристаллов.

Плата Gigabyte Z390 Aorus Pro имеет 13 фаз питания процессора. Если посчитать все элементы (конденсаторы, дроссели и мосфеты), то их будет ровно по 13. Для процессора используются 12 элементов Vishay SiC634 с максимальным током в 50 А каждый. Для питания встроенного видеоядра - Vishay SiC632.

Управляется это 7-канальным ШИМ-контроллером Intersil ISL69138. Он виден на фото в левом верхнем углу, помеченный розовой точкой. Как же получаются итоговые 13 фаз? Для этого применяются удвоители ISL6617A, которые распаяны на обратной стороне платы.В итоге, 6 фаз на CPU удваиваются, и получаем 12.

Какую материнскую плату выбрать? Слоты оперативной памяти

Куда уж без памяти. И опять-таки, следуйте правилам «памяти много не бывает» мешают ограничения платы, собственные финансовые возможности, количествоотов и… околосокетное пространство.

Читайте также: Как выбрать оперативную память для компьютера

Почему? Если планируется разгон процессора, то скорее всего будет установлен массивный кулер, который справится с высокой нагрузкой.При этом память вряд ли будет бюджетная. Она должна быть способна работать на повышенных частотах, соответственно, тоже будет оборудована радиатором, увеличивающим высоту модулей DRAM.

В итоге нередко ситуация кулера не позволяет установить модуль памяти в один или даже два разъема. Даже если все же получится поставить модули DRAM, а сверху над ними будет нависать радиатор процессорного охладителя, но вот неудобств добавит, если понадобится заменить планку памяти другой.

Если теплорассеиватели памяти снабжены подсветкой, они частично закрыты вентилятором / радиатором массивного охладителя для ЦП, эстеты вряд ли этим обрадуются. Избежать проблем поможет система жидкостного охлаждения.

Количество сокетов памяти зависит от процессора, т. к. контроллер памяти находится в нем. В большинстве случаев имеется двухканальный контроллер, с использованием до двух модулей DRAM на каждый канал. Итого - четыре слота. В более дорогих систем слотов может быть до 8 штук.

Установка модулей DRAM

Рассматриваемая в примере материнка не имеет цветовой дифференциации разъемов оперативной памяти. Просто рядом со слотами есть надписи «DDR4-B1», «DDR4-B2», «DDR4-A1», «DDR4-A1». Что это такое? Это как раз и есть маркировка каналов памяти. Рекомендуется использовать по два одинаковых модуля DRAM в параллельном режиме. Это подразумевает, что один модуль подключается к разъему первого канала памяти, второй - к разъему второго канала памяти.Если есть еще пара модулей, то они ставятся аналогично. Параллельный режим позволяет задействовать сразу два контроллера памяти и несколько быстродействие.

В случае подопытной платой, например, есть два модуля на 8 ГБ, то их лучше поставить в разъемы, промаркированные как «DDR4-B1» и «DDR4-A1». Это первый и третий, если смотреть со стороны процессора. Или установить в другую пару разъемов, что установить дела не меняет. В варианте один модуль будет работать с первым каналом памяти, второй - со вторым.

Какую материнскую плату выбрать? Разъемы для накопителей

Скорость SSD, особенно с интерфейсом PCI-E, впечатляет и радует, сравнение их цен с традиционными жесткими дисками несколько расстраивает. Старые добрые HDD медленные, шумные, но пока что имеют как минимум одно преимущество - емкость. Если точнее, то стоимость единицы емкости. За цену среднестатистического SSD емкостью 1 ТБ можно легко приобрести 4-терабайтный «винчестер».

Для подключения таких накопителей нужен уже не одно десятилетие интерфейса SATA и соответствующий разъем.В этом время этот интерфейс имеет 3-ю версию, служит для подключения как HDD, так и SSD форм-фактора 2,5 дюйма. Скорость их работы будет ограничена пропускной способностью интерфейса, но далеко не всегда необходимо использовать шины PCI-E. А вот для хранения всякой всячины устройства SATA подходят более чем.

В подавляющем большинстве случаев материнские платы имеют как минимум 4, а чаще всего 6 и даже более таких разъемов. Расположение на плате, ориентация в их плоскости (плоскости платы и перпендикулярно) - это зависит от производителя материнки.

Существует 3 формата SSD это:

  • SATA 2,5
  • M.2
  • mSATA

SATA 2,5 ″ самый обыкновенный формат накопителей, по форме и размерам выполнен как HDD 2,5 ″ ( ноутбучные жесткие диски). Интерфейс подключения SATA, понятно из названия. Скоростные характеристики ограничиваются только пропускной способностью SATA 6 Гб.

mSATA - это мини-SATA, предназначенное для установки в ноутбуки, нетбуки, некоторые планшеты и настольные ПК, которые имеют соответствующий разъем.По сути, это тот же самый вход SATA, только в другом исполнении, существуют переходники с mSATA на SATA 3.

M.2 - форм-фактор, который все чаще стал первым в современных материнских платах в ПК и Ноутбуки. Есть два типа SSDителей этого форм-фактора это:

С момента начала выпуска классического накопителя SSD 2.5 ”, прошло не мало времени для появления новых накопителей современных форм-факторов, таких как:

  • mSATA SSD
  • M.2 SATA
  • M.2 NVMe.

Если на вашей материнской плате есть слот М.2, то можно легко установить накопители формата M.2.

Было бы хорошо, если M.2 слот и М.2 накопители был одного типа и размера.

Типы SSD M2

Накопители M.2 реализованы в четырех типах:

  • 2230 мм.
  • 2242 мм.
  • 2260 мм.
  • 2280 мм.

Что обозначают эти цифры? Они обозначают размеры плат накопителей. Первые две цифры обозначают две линейну платы, вторые две цифры платы.Пример на фото ниже.

Существуют два вида шины передачи данных на М.2, это PCI-e и шины SATA, они используются ключами для правильной установки, это ключ «М» и «В».

Обычно накопитель M2, имеющий два ключа «M» + «B», работает на шине SATA. А накопитель SSD M2 NVMe, который работает на шине PCIe и AHCI с одним ключом «M».

Накопители с двумя ключами возможно установить в большинство слотов М.2, в отличие от NVMe.

В отличие от M2 и NVMe

M.2 - это форм-фактор. Накопители М.2 SATA можно сказать аналогами обычным SSD 2,5 ″ SATA 3, за счет всех той же пропускной способности шины.

А вот уже накопители М.2 NVMe работают в разы быстрее, за счет очень высокой пропускной способности шины PCI-e, благодаря чему они работают. Стоит только сравнить скорость записи и чтения на M.2 SATA и M.2 NVMe, и вы поймете, что лучше и что нужно вам.

Современные материнские платы используют SATA III со своей способностью 600 МБ / с.Поэтому многие SSD накопители примерно 500 МБ / с.

У накопителей NVMe, скорость записи более 3000 МБ / с.

Что в 6 раз больше, накопителей, использующих шину SATA!

Какую материнскую плату выбрать? Взаимозависимости разъемов

вновь следует сказать несколько слов про интерфейс интерфейсов. В данном случае не PCI-E, а SATA. Чипсет позволяет подключить до 6 устройств SATA, но у нас есть возможность установки двух SSD M.2 с таким интерфейсом. Значит ли это, что мы можем в итоге получить 8 накопителей SATA?

Нет, не можем. В мануале на нашей плате написано, что если в первый разъем M.2 установить SSD SATA, то чипсет отключит порт SATA3 - 2. Если же SSD M.2 SATA будет установлен во второй разъем, от отключатся порты SATA3 - 4 и SATA3 - 5 Т. е. в любом случае можно использовать максимум 6 устройств SATA.

Некоторые материнские платы имеют разъем U.2, который пригоден для подключения соответствующих накопителей.Например, у Asus Pro WS X570-ACE такой разъем есть. Устройство для U.2 распространения не имеют распространения не имеют, но тем не менее, иногда встречается их поддержка.

Аудиоконтроллер

Наверное, сейчас нет ни одной материнской платы (за исключением, возможно, серверных), не оснащенной встроенной звуковой картой. Обсуждение качества их звука не входит в сферу сегодняшнего разговора.

В зависимости от иерархии материнки 1 бюджетные аудиоконтроллеры, либо более «продвинутые», да еще дополнительные дополнительные усилители наушников, ЦАП и т.п.

Обычно аудиотракт производители стараются изолировать от остальной части материнской платы для снижения помех, наводок, искажений. Найти все это хозяйство обычно не трудно. В большинстве случаев аудиоконтроллер и вспомогательные элементы расположены в левом нижнем углу платы. Часто выделяется звуковая карта и наличием высококачественных конденсаторов, а также подсветкой.

Какую материнскую плату выбрать? Дополнительные разъемы и коннекторы

Не только слотами памяти и процессора, чипсетом, разъемами PCI-E и M.2 богата плата материнская. Она может иметь ряд других разъемов, включая те, что выведены на заднюю панель для подключения самой разнообразной периферии.

Количество и номенклатура этих разъемов довольно широко распространяется у разных моделей материнок. Останавливаться на них смысла особого нет, а вот о тех коннекторах, это усыпана сама плата, поговорим.

Разъемы для вентиляторов / помп СЖО

Система охлаждения - важная составляющая любого компьютера, и от качества ее работы зависит общее быстродействие системы.В любом ПК есть как минимум один (вентилятор блока питания не в счет) вентилятор - процессорный. Как правило, есть еще несколько коннекторов для подключения корпусных вентиляторов. В данном случае Gigabyte Z390 Aorus Pro позволяет подключить до 8 охладителей.

Возле процессорного сокета находятся два разъема. Один - для вентилятора обычного воздушного кулера CPU. Второй - для помпы водяной системы охлаждения. В левом верхнем углу находится еще один для корпусного вентилятора. на нижней грани есть еще три.

Справа есть еще два разъема, позволяющие подключить систему охлаждения с высокой нагрузкой (ток до 2 А), предназначенные для «водянки».

Разные модели материнских плат имеют разное количество таких коннекторов. Располагаться они могут в разных местах. О их наличии и возможности подключения того или иного вентилятора / помпы следует узнавать из мануала.

Разъемы для светодиодных лент RGB-

Рассматривая для примера плата позволяет подключить по две адресные и не адресные ленты, для чего имеются соответствующие разъемы.Два располагаются в верхнем верхнем углу, еще два - на нижней грани.

В других моделях системных плат их расположение и количество может меняться. Все подробности - в мануале на плату.

USB

На задней панели есть не все разъемы USB. На плате имеется еще несколько коннекторов.

В данном случае на материнке есть один коннектор для порта USB 3.1 Gen2 Type-C, два коннектора для USB 2.0 на нижней грани плате и один для подключения двух USB 3.1 Gen1 на опциональной фронтальной панели.

Другие разъемы

Помимо перечисленного, на плате есть также разъемы для подключения термодатчиков, аудиокабеля и колодка для кнопок и индикаторов передней панели корпуса. Их расположение и порядок подключения описан в мануале на материнскую плату.

Помимо прочего, на дорогих моделях, особенно ориентированных на оверклокеров, могут иметься переключатели режимов системы, кнопки включения и перезагрузки, сброс настроек BIOS к заводским, индикатор POST-кодов и.п.

Какую материнскую плату выбрать? Заключение

, это совсем не удивительно, что это ужасный (за исключением корпуса и монитора) компонент компьютера. Круг выполняемых задач у компонента любого ПК весьма широк. Это не только обеспечение других частей компьютера питанием и средствами коммуникации между собой. Это еще и механическое крепление процессора, памяти, разнообразных плат, кабелей.

Добавим сюда еще и представительские функции.Корпусов с прозрачной боковиной много, и сейчас модно выставлять внутренности напоказ. Посему желательно, чтобы материнская плата имела интересный дизайн и подсветку.

В результате получается очень непростой компонент, и не самый дешевый в системе. Утверждение, что это самый важный элемент, является спорным. Процессор не менее важен, память - тоже, а разве нельзя того же сказать про блок питания, процессорный кулер? И все же многофункциональное оборудование и «широта взглядов» материнской платы.

Производители выполняют нам большое количество моделей, ориентированные на выполнение разных задач, выполненные на разный эстетический вкус и кошелек. Дело остается за малым - из всего обилия предложений просто выбрать ту единственную, максимально полно удовлетворит запросы. А сделать это, порой, весьма непросто.

Продолжить чтение

Как выбрать материнскую плату

Несмотря на то, что материнская плата не входит в число комплектующих, напрямую влияющих на производительность компьютера, к ее выбору не стоит подходить поверхностно - если изучить представленные на рынке предложения, то можно одновременно и Получить, и приобрести качественную модель.

Именно вдумчивому выбору материнской платы , в том числе совместимости с другими комплектующими, и посвящена данная статья.

Сначала выбор процессора, потом - материнки

Материнская плата во многом определяет спектр «железа», которое может быть установлено в компьютер, но выбирать первым делом именно ее - неверная тактика. Сначала необходимо определить с центральным процессором, затем, в зависимости от сокета (типа, который он устанавливает), тепловыделения и невозможности ручного разгона, подбирать материнскую плату.

Например, если выбранный разяемый шестиядерный процессор Intel Core i5-9600K, на его популярной плате потребуется поддерживающая оверклокинг по множителю, а, следовательно, на базе чипсета Z370 или Z390.

Если же собирается система, ядро ​​которой использует Intel Core i9-9900K, чтобы материнка была оснащена радиаторами, поскольку TDP топовых восьми- и более ядерных процессоров нельзя назвать скромным. При этом подавляюще за «брендовые» плат, позиционируемые серии решений для геймеров или топовых профессиональных сборок, подавляющих случаев нет смысла.

. Если речь идет о конфигурациях домашних компьютеров, удовлетворяющих всем основным требованиям МП, можно подобрать в пределах 100-200 долларов в зависимости от других компонентов системы и пожеланий покупателя.

На что еще обращать внимание при выборе

Ключевые моменты при выборе системной платы - это сокет центрального процессора и чипсет - набор логики, определяющий совместимость с сокетом и значительную часть функционала.

Кстати, совместимость той или иной МП с конкретными моделями CPU можно проверить на сайте ее производителя, там же, как правило, указано, поддерживает ли она разгон. Рассмотрим и другие параметры, которые не следует игнорировать при выборе материнской платы .

  1. Форм-фактор. Для домашних ПК обычно выбирают micro-ATX или Standard-ATX. Первый вариант дешевле и чаще используется для бюджетных сборок, а второй - немного дороже и более функционален.Например, предполагает больше USB и SATA разъемов. Не забудьте, что плата должна физически помещаться в корпусе!
  2. Возможность разгона. Необходима, если ваш ЦП поддерживает ручной разгон путем увеличения частотного множителя, и вы планируете его осуществлять. Из актуальной линейки чипсетов Intel оверклокинг только Z390 и Z370, в случае AMD же все проще - для Ryzen подойдут любые современные чипсеты, кроме A320, то есть X570, X470, X370, B450, B350.
    Если планируете экстремальный разгон - обращайте внимание на наличие радиаторов и ищите обзоры и тесты для выбранной МП с фиксацией температурного режима оверклокинга.
  3. Слоты для модулей оперативной памяти. Обычно их 2 или 4. Принципиальной разницы нет, но, если вы приобретаете МП с двумя разъемами для оперативки, советую взять один модуль на 16 ГБ, а не два на 8 - это облегчит возможный будущий апгрейд, пусть и ценой потери двухканального режима.
    Да, сейчас 16 гигабайт хватает для любых стоящих перед домашним ПК задач, включая ресурсоемкие игры, но скоро серьезным геймерским конфигурациям потребуется уже 24-32 ГБ.
  4. Разъемы М.2 для SSD и SATA для жестких дисков. Требуются для установки соответствующих устройств. Да, качественных твердотельных накопителей, подключаемых по интерфейсу SATA 3 очень много, но максимальная скорость чтения и записи у них не выше предельных для стандарта 600 МБ / с, а по факту - и того меньше.
    Поэтому пусть это и не критично, для геймерских сборок рекомендуется наличие как минимум одного-двух разъемов M.2 и двух-четырех разъемов SATA. Если вам нужно больше жестких дисков, не забудьте позаботиться и о том, чтобы хватило места внутри корпуса.
  5. Дополнительные разъемы и интерфейсы. Помимо внешних разъемов, которые выводятся на заднюю стенку системного блока, существуют и внутренние, которые можно вывести туда же, или на переднюю / верхнюю панель.
    Например, USB Type-C, USB 3.1, 3.0 и 2.0, которых не бывает слишком много, видеовыходов HDMI и DisplayPort, которые пригодятся, если вы будете использовать встроенное в процессор графическое ядро ​​(у дискретных видеокарт есть собственные разъемы), аудиопорты, порты PS / 2 для совместимости со старыми клавиатурами и мышками.Отдельно отметим встроенный адаптер Wi-Fi, если вам нужно беспроводное подключение.
  6. Внешний вид. Как показывает практика, чаще всего встроенная подсветка быстро надоедает, но если вы относитесь к этим объектам, они действительно важны, как выглядит компьютер, присмотритесь к моделям с дизайнерскими кожухами и радиаторами, и уже упомянутой RGB-иллюминацией.

Какую материнскую плату выбрать для процессоров Intel

Если вы приобретаете разгоняемый процессор Intel Coffee Lake (с индексом K или KF), например, Core i5-9600K или Core i7-9700K, ваш выбор - материнки на чипсете Z390 или Z370.Это топовые чипсеты для CPU потребительского класса (HEDT-решения в данной статье мы не рассматриваем).

Помните, что не все МП одинаково хороши, поэтому внимательно изучите спецификации, сверив их со своими требованиями (разъемы, внешний вид и т.д.) и ознакомьтесь с тестами - некоторые модели плат могут быть не слишком удачными и банально перегреваться, используемый с разогнанными процессорами. К High-End оверклокерским процессором нужна не только материнская плата с поддержкой разгона - потребуются еще производительные системы охлаждения, например, воздушный суперкулер, в котором можно организовать адекватную циркуляцию воздушных потоков при помощи 1-2 вентиляторов на вдув и 2-3 на выдув.

Процессорам, не поддерживающим разгон по множителям, но не относящимся к наиболее бюджетным, например, Intel Core i5-9400, подойдут материнские платы на чипсетах h470 и B360. Несмотря на всего 12 линий PCI-E вместо 20. Для любой одиночной видеокарты их второй достаточно. Если вы хотите использовать самый дешевый из актуальных чипсетов Intel - h410.

Какую материнскую плату выбрать для процессоров AMD

«Чипсетная политика» AMD хороша тем, что демократична по отношению к пользователям - третье поколение процессоров Ryzen поддерживает не только материнскими платами на X570, но и моделями, выпущенными под предыдущие поколения. Поэтому приобретать МП следует, исходя из принципа целесообразности - так как все процессы Ryzen обладают разблокированным множителем, стоит обратить именно на решения с поддержкой разгона - X570, X470, X370, B450, B350.

Переплачивать за использование таких производительных решений, как AMD Ryzen 3700X - да, со старыми платами в некоторых случаях обновить BIOS, но это можно сделать как самостоятельно, так и в рамках гарантийного обслуживания .

Лучше смотрите на дополнительные характеристики и возможности, и не пренебрегайте обзорами и тестами - полученная в них информация, особенно о подсистеме питания и температуре в режиме разгона, может быть весьма полезной.

Заключение

В этом кратком руководстве были рассмотрены основные принципы выбора материнской платы и характеристики, на которые следует обращать внимание. Освежим главное в память - сначала выбирайте процессор, а потом материнскую плату.

Смотрите на чипсет и совместимость комплектующих, а если сомневаетесь - спросите совета на профильных форумах, где собираются компьютерщики.

Продумайте заранее, сколько вам понадобится SATA и USB разъемов, и заложите небольшой запас - вдруг понадобится подключить дополнительное устройство? Перед покупкой обязательно ознакомьтесь с тестами выбранной модели - они помогут окончательно убедиться в правильности выбора или подскажут, что стоит поискать альтернативные варианты.

Если планируете разгонять ПК, особое внимание при изучении обзоров уделите подсистеме питания и температуры на основных датчиках. Надеемся, что статья была для вас полезной.

Какую материнскую плату выбрать для компьютера - Asus, MSI, Gigabyte

Материнская плата - это одна из наиболее важных составляющих ПК. К выбору данной платы нужно отнестись максимально внимательно, т.к.покупаем мы ее всерьез и надолго. Если заменить, например, видеокарту на новую не составляет труда, то смена материнской платы влечет за собой более крупные затраты, вплоть до смены деталей нашего компьютера. Следуйте нашим советам и узнаете, какую материнскую плату выбрать для компьютера, чтобы она прослужила вам верой и правдой много лет.

Для начала вы должны подумать о предназначении вашего ПК, - будет ли он в основном для игр или его задача - фильмы и интернет.Если компьютер будет игровым, то нужно внимательно отнестись к выбору сокета будущей «материнки». Сокет - это разъем, куда вставляется процессор. В данный момент есть два основных процессоров, - это фирмы Intel и AMD, их преимущества той или иной компании рассуждать не будем, они по-своему хороши.

Фирма Intel предлагает на данный момент сокет с индексом S1150 (также на рынке материнские платы продают сокетами 775, 1155, 1156, но они уже не самые новые, поэтому мы рекомендуем обратить внимание на самый новый сокет, дабы у вас не было проблем в будущем, если вы захотите заменить процессор).

Компания AMD поддерживает в данный момент несколько сокетов, в основном это AM3 + и FM2. Первый подойдет для геймеров, которые собираются периодически менять свой процессор, т.к. сокет поддерживает большое количество моделей процессоров. Второй же - предназначен больше для работы, т.к. процессоры для данного сокета имеют встроенную видеокарту (гибридные процессоры - APU), т.е. купив материнскую плату и процессор на сокете FM2, вам не нужно тратиться еще и на видеокарту, она уже имеется (кстати, видеокарта довольно неплохая, которая «потянет» некоторые современные игры на минимальных настройках, либо игры 3-4 летней давности на более высоких настройках).

При выборе материнской платы обращайте внимание на сокет, чтобы он был новым и актуальным на данный момент. В будущем вам будет проще найти под него новый процессор, если вы захотите его заменить.

Другим важным компонентом в материнской плате является ее чипсет - набор, который отвечает за возможности платы. Здесь что-то конкретное сказать нельзя, т.к. у разных линеек материнских плат чипсеты и их возможности отличаются. Смотрите на упаковку, что поддерживает плата (сколько USB выходов, если ли поддержка встроенной видеокарты, сколько каналов в звуковой карте и т.д.), также не стесняйтесь спрашивать совета у продавцов, они помогут вам определиться.

Как выбрать материнскую плату для компьютера

  • При выборе материнской платы для компьютера обращайте внимание на слотов оперативной памяти и поддерживаемую частоту. Сейчас все современные платы используют память DRR-3, она более производительна, чем DDR-2. Встречаются изделия с 2 и 4 слотами для ОЗУ. Если вы планируете использовать несколько слотов для будущих планок памяти, то возьмите плату с 4 слотами.
  • Посмотрите и на частоты, которые поддерживают материнская плата. На данный момент наиболее актуальными являются 1333 и 1600 Мгц, эти скоростей вполне хватает для игр и работы, все что выше (1866, 2133 и т.д.) предназначены для энтузиастов производительности и стоит дороже.
  • Если ваш ПК будет работать для современных игр, то можете взять материнскую систему с поддержкой двух видеокарт. Даже если вы планируете использовать пока что одну видеокарту, в будущем может увеличить потребность в увеличении производительности путем второго видеоадаптера.В вашей материнской плате уже будет свободный слот для апгрейда (позаботьтесь, чтобы мощности блока питания хватило). Если ПК будет брать для работы, то плата с одним выходом для видеокарты.
  • Размеры материнских плат бывают разные - от стандартных (ATX) и до компактных (Mini ATX, Micro ATX). Если вы собираетесь использовать игровой компьютер, то лучше взять полноразмерную плату с использованием разъемов, если вы планируете использовать ПК, как домашний кинотеатр (т.е. компьютер будет стоять в гостиной возле телевизора), или лучше берите материнскую плату формата Mini ATX Micro ATX, они поместились в небольшой системный блок, который органично впишется в интерьер комнаты.
  • не возникло проблем в будущем, при покупке новой материнки обратите внимание на количество слотов и расширений на ней. Помимо выхода для видеокарты, желательно, чтобы на плате было 2-3 слота PCI и PCI-ex, для подключения других плат (сетевая карта, аудиокарта, флеш-накопитель и т.д.), даже если вы ничего такого не планируете использовать, все равно стоит «на всякий случай» иметь парочку выходов (вдруг, у вас сгорит встроенная сетевая карта и придется вставлять внешнюю). Слот формата PCI уже довольно старый, скоро выход плат с поддержкой PCI прекратится, поэтому проследите, чтобы на плате было больше современных PCI-ex выходов.
  • Посмотрите, чтобы было достаточное количество выходов для жестких дисков, убедитесь, что имеется хотя бы один выход SATA3 для новых жестких дисков (обеспечивает более быструю передачу данных).Взгляните на боковую панель платы, убедитесь, что там было как можно больше (минимум 4) USB-выход (желательно USB 3.0, они помечаются синим цветом). Если вы используете встроенную видеокарту, посмотрите, чтобы были необходимые видео выходы (HDMI и DVI).

Производители материнских плат для ПК

Фирм, которые производят материнские платы множество, но качество их изделий разное. Наиболее зарекомендовавшими себя компании: Asus, MSI, Gigabyte.Мы рекомендуем покупать новые материнские платы в магазине с гарантией. Воздержитесь от покупок на б.у. рынке, дабы не было проблем в будущем. Материнская плата - это важнейший компонент вашего компьютера, отнеситесь со всей серьезностью к ее выбору!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
