Все об установке и подключении материнской платы

Материнская плата – базис для всей системы. Выбирается она под процессор, все остальные компоненты универсальны и могут быть подключены к любой материнке.

Сокет и поддержка чипсетом конкретного процессора – основной критерий выбора этого элемента системы. Также важна совместимость с блоком питания и оперативкой, на следующих местах стоят охлаждение и качество/наличие дополнительных модулей, таких как звуковая карта, Wi-Fi/Bluetooth, дополнительный сетевой разъем и т.д.

Совместимость с процессором

Совпадение сокета на процессоре и материнской плате еще не означает их совместимость, материнка может спокойно не поддерживать вашу модель ЦП. Обратите внимание на чипсет – более старые модели чипсетов могут просто не уметь работать с новой моделью процессора. Чтобы убедиться в совместимости, посмотрите спецификации материнской платы.

Если вы не нашли такой информации, то сравните модель чипсета с вашим процессором. Это можно сделать на официальном сайтах:

• Intel – поддержка процессоров по чипсету или поиск совместимых решений для процессора.
• AMD – проверить версию чипсета AMD Ryzen.

У AMD, к сожалению, нет удобных инструментов для поиска совместимых решений. Но они и не производили такое количество разнообразных линеек, которые не имеют совместимости между собой, как Intel.

Разобраться в процессорах AMD намного проще, у них всего два актуальных разъема для десктопных материнских плат – AM4(мейнстрим) и TR4(топовые решения). А у Intel уже сейчас из актуальных можно выделить 1150, 1151, 1151 v2 и самый последний 1200, также есть альтернативные разъемы для топовых решений — 2011-3 и 2066. В то же время каждый сокет имеет примерно по 3-5 чипсетов, которые поддерживают далеко не все модели на своем разъеме. Поэтому нужно проверять совместимость по технической документации материнской платы.

Совместимость с блоком питания

Еще один параметр выбора материнки – разъем питания самой платы и процессора. Блок питания бывает с припаянными проводами или модульный (на фото).

Если провода припаяны, то поменять разъемы вы не сможете. Допустимо использование переходников, но тут есть свои особенности. Самый первый недостаток – уменьшение количества разъемов питания, так они будут заняты переходниками для питания платы.

Второй минус данного типа подключения – ненадежность, переходники могут иметь плохой контакт или просто отсоединяться в процессе работы. В лучшем случае компьютер выключится, в худшем – сгорит материнская плата. Так что если блок питания не подходит по разъемам к материнской плате, то лучше его не использовать.

Модульный БП немного дороже стандартного, но эти траты оправданы. Тут опять же есть несколько причин:

• Эстетика. Нет лишних проводов, которые висят в корпусе, их не нужно прятать и подвязывать. Можно выбрать длину самих проводов, перепаковав разъем с другими проводками или просто купить уже готовые. Таким образом, в современных корпусах с нижним расположением БП вы практически не будете видеть проводку, ее можно полностью скрыть за материнкой или в специальных каналах, если они предусмотрены вашим корпусом.
• Циркуляция воздуха. Висящие провода – это не только про красоту, они существенно замедляют продув корпуса. Вентиляторы сильнее трудятся, а обдув получается хуже, так как большое количество препятствий создает помехи для течения воздушного потока.
• Меньше пыли. Провода в современной электроники делаются из меди. Если они находятся возле действующей схемы, по которой проходит ток, то создается электромагнитное поле, которое притягивает пыль. Этот эффект можно наблюдать на транзисторах и конденсаторах блока питания – несмотря на хорошую изоляцию они всегда будут облеплены пылью, которая сдувается только сильным потоком воздуха или счищается кисточкой.

Наиболее распространены материнские платы с питанием 20 Pin и 24 Pin, и большинство блоков питания имеет выход 20+4 Pin, то есть при желании их можно совместить и получить 24 Pin, а можно использовать отдельно. На фото – разъем питания на материнской плате 24 Pin и штекер питания материнки на БП 20+4 Pin.

С такими платами у вас скорее всего не возникнет никаких проблем, но есть специфические материнки с питанием 12 Pin, такой штекер не предусмотрен производителями БП. Выхода из этой ситуации два – переходник или можно купить сам штекер и перебросить провода по схеме распиновки.

Питание процессора на материнской плате

Разъемы под питание процессора бывают разные. Самый простой – 4 контакта, потом идет 6, 8, 6+4, 8+4, 8+8. Их количество определяется тем, насколько много питания нужно процессору при работе.

Что будет, если подключить вместо 8 Pin всего 4 Pin?

Ничего хорошего. Чтобы вы не увидели то, что показано на фото, нужно подключать все разъемы на свои места.

Для понимания процессов нужно разобраться в том, что такое электричество и как оно работает. Дабы не описывать курс физики за 8 класс, упростим.

Чем больше ампер (А), тем толще нужны провода. В ваттах (Вт) определяется мощность подключенного прибора. Ватты – это амперы, умноженные на вольты (В). Чтобы передать на 10 метров 1000 Ватт энергии в час с напряжением сети 220 Вольт, нужен медный провод диаметром 1,38мм. Если же мы используем сеть с напряжением 12 вольт и хотим передать столько же энергии, нам нужен медный проводник толщиной 5,64 мм.

Все дело в количестве ампер. Если при 220В нам нужно всего 4,5А, то при напряжении 12В – 83А. Обычный компьютерный процессор работает на напряжении от 1,1 до 1,7 Вольт, а потребляет 65-135 Ватт. Возьмем, например, Intel Core i7-11700K – он имеет пиковое энергопотребление 125 Ватт на штатных частотах. В разгоне он работает с такими параметрами – 1,36В при энергопотреблении примерно 310 Вт.

Путем нехитрых математических вычислений получаем цифру в 227А, не каждый сварочный аппарат способен выдать такое количество ампер на электрод. Бытовые сварки колеблются в районе от 120 до 200А. Еще один пример – 200А это верхний предел, на котором плавится электрод толщиной 5 мм. Такие электроды используются для сварки металла толщиной до 16 мм. Хотя на сварочном инверторе больше напряжение (40-80В), схема преобразования напряжения на инверторе очень похожа на ту, которая находится в материнской плате.

Чтобы материнская плата не плавилась и там не нужно было использовать провода толщиной с палец, она потребляет 12В и трансформирует их максимально близко к процессору, чтобы выдать нужный уровень напряжения.

Поэтому очень важно обеспечить хороший обдув и достаточное количество параллельных линеек питания. Это значит, что нельзя подключать разветвитель одного разъема, они подходят только для накопителей и периферии. К процессору и видеокарте должны обязательно идти отдельные провода из блока питания – на одном проводе не должно находится питание на два таких прожорливых разъема.

Совместимость оперативной памяти

Тут гораздо проще, оперативка отличается по версии – DDR3 или DDR4. Третья версия уже активно вымирает, четверка захватывает мир и уже скоро нам представят DDR5. Они не совместимы совсем, да это и не нужно. Главное – чтобы совпадала частота. То есть максимально допустимая частота памяти на материнке и процессоре должны быть равными штатным настройками планок оперативной памяти, которые вы туда ставите.

Желательно не ставить планки памяти разных производителей или с разными таймингами в одну материнку, если же другого выбора нет, то нужно разделить их на разные каналы, Распределяйте планки памяти так, чтобы они были в разных каналах, даже если они одинаковые, так вы повысите скорость записи и чтения данных.

Логика проста – большинство десктопных процессоров имеют два канала памяти, некоторые топовые модели могут работать с четырьмя каналами, то есть слотов может быть 6 или даже 8, но количество каналов ограничено. Если вы поставите две планки в один канал, то они вынуждены будут использовать ширину одного канала вдвоем.

Каналы памяти на материнке разделены по цветам, на фото – плата с шестью слотами и двумя каналами.

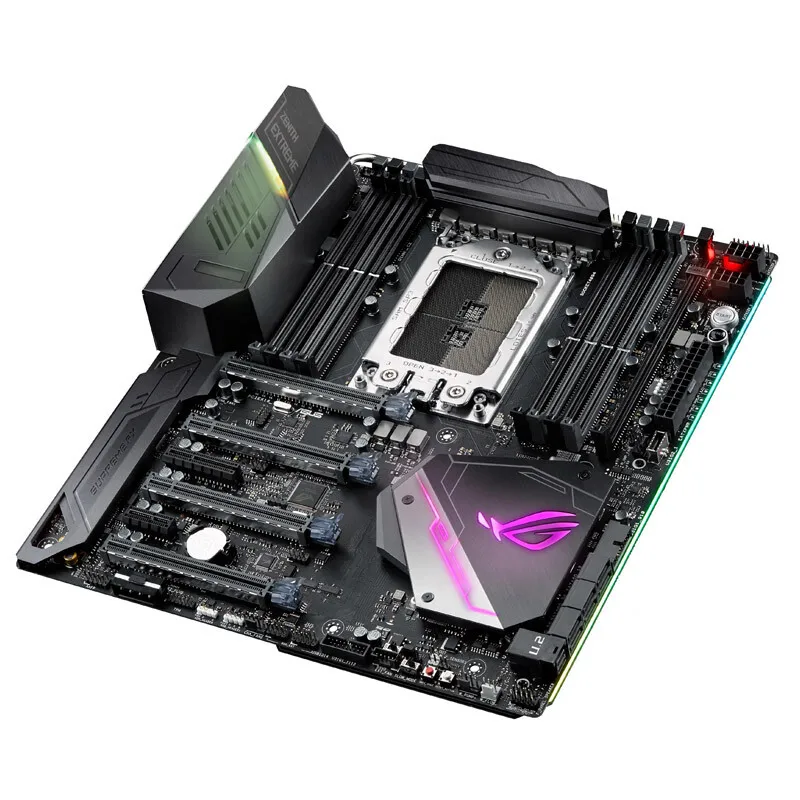

Процессоры с 4 каналами памяти

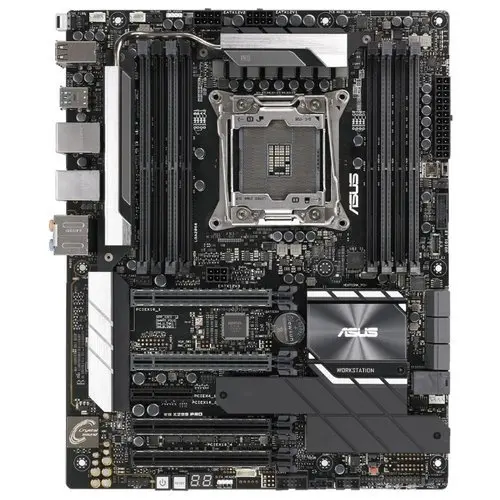

Из современных моделей только Intel Core i9 и i7 серии X обладают поддержкой четырех каналов памяти. Из модельного ряда AMD это Ryzen Threadripper 3000. Все они достаточно дорогие и находятся в сегменте топовых решений. В игровом компьютере без такой мощности можно с легкостью обойтись.

У таких процессоров свой сокет и материнские платы под него делаются с четырьмя каналами и 8 слотами, в редких случаях слотов может быть до 16.

Форм-фактор материнской платы

Сейчас есть около трех десятков разновидностей форм-факторов материнских плат. Вот примерный список:

• AT (Advanced Technology) – один из первых форм-факторов материнских плат для десктопных компьютеров. Стандартный размер 305 х 305 мм.
• ATX (Advanced Technology Extended) – самый распространенный формат, который захватил мир компьютерного строения. Чаще всего используется в десктопных ПК. Главным достоинством формата всегда была возможность размещать на плате сзади любые модули, не заставляя подгонять свои изделия производителей корпусов. Привычная нам заглушка (IO Plate), которая идет в комплекте с материнкой для установки на заднюю стенку корпуса ПК не всегда была стандартной. Принятый размер платы – 305х244 мм, но есть и другие в меньшую и большую стороны.
• CEB (Compact Electronics Bay) – формат материнских плат для использования в серверах, в основном от компании Intel, Dell и IBM. Не используется в обычных компьютерах. Размер – 305×267 мм.
• DTX – разъем созданный компанией AMD для сокращения расходов при производстве. Такой формат платы позволяет разделить промышленную текстолитовую заготовку на платы без обрезков. Полностью совместим с креплением под ATX. Стандартный размер – 203,20х243,84 мм.
• EATX (Extended ATX) – увеличенный ATX, который позволяет разместить на плате больше модулей, в частности больше разъемов PCI. Стандартный размер – 304,8×330,2 мм.
• FlexATX – один из самых компактных размеров материнских плат, является уменьшенной версией MicroATX, имеет чаще всего ограниченное количество слотов расширения. Такие материнские платы нередко имеют встроенный модуль WiFi/Bluetooth. Стандартный размер – 229 × 191мм.
• FullATX – это не форм фактор, он попал в список только потому, что таким образом производители корпусов обозначают полную совместимость своего продукта со всеми форматами ATX.
• Mini-ITX – небольшой формат плат, который пришел на смену ITX, а он почти не использовался, его даже не будет в этом списке. Стандартный размер mini-ITX – 170х170 мм.
• Mini-ATX – небольшие платы размером 284х208 мм.
• Mini-STX – очень маленькие платы для мини-ПК или моноблоков, сама плата стандартно 140х147 мм.
• XL-ATX (Extra Large ATX) – формат увеличенных плат, который используется в топовых компьютерах для размещения большого количества модулей в одной системе. У разных производителей габариты отличаются на 2-3 мм в каждую сторону. Самый большой формат у MSI, эти ребята режут текстолит по 345х264 мм.
• MicroATX – широкие платы с небольшой длинной, но шире FlexATX и MiniATX. Стандартный размер – 244х244 мм.
• WTX – огромные платы размером 356х425 мм. Применяются в качестве материнских плат для серверов на платформе Intel Xeon.

Сравнение форм-факторов материнских плат

Чтобы вам было проще понять, смотрите картинку. Расшифровка:

• Красный – FlexATX (229х191 мм)
• Оранжевый – microATX (244х244 мм)
• Желтый – Mini ATX (284х208 мм)
• Зеленый – стандартная ATX (305х244 мм)
• Синий – Extended ATX (EATX) (305х330 мм)
• Фиолетовый – WTX (356х425 мм)

Как заменить материнскую плату

Вам потребуется такой набор инструментов:

• Отвертка маленькая и большая с крестовым наконечником.
• Чистая тряпочка и спирт для чистки компонентов.
• Новая термопаста для установки модулей.
• Желательно иметь пинцет, не у всех материнских плат все элементы в зоне доступности.
• Емкость для болтиков, чтобы их не потерять.
• Флешка, диск или любой другой накопитель с драйверами на новую материнскую плату. Если вы не скачаете заранее сетевой драйвер, то есть вероятность, что система просто не сможет подключиться к интернету, так как не умеет работать с новым сетевым адаптером.

Важно! Не используйте шуруповерт, из-за высокой скорости вращения и мощности легко можно повредить нежные компоненты на плате, если бита соскользнет. Допустимо использовать аккумуляторные отвертки вроде Xiaomi Mijia Electric Screwdriver или Bosch IXO IV. У них не такая большая скорость вращения и мощность заметно ниже.

Действия при замене материнской платы

Материнская плата – это основа всего компьютера и к ней подключено все. Перед тем, как ее вытаскивать, обязательно нужно отключить питание. Отсоедините все провода сзади корпуса, отключайте все, от мышки до монитора, там не должно остаться ничего.

Снять крышку

Нас интересует левая крышка, если смотреть спереди корпуса. Открутите винты (они сзади) и сдвиньте влево, она легко отсоединится от корпуса. Если у вас крышка корпуса стеклянная, то она прикручена четырьмя винтами по краям. Они могут быть как под отвертку, так и с накаткой для того, чтобы открутить их вручную.

Достать видеокарту

Она прикручена к поддерживающей стойке. Там может быть безвинтовой зажим, но она точно прикреплена к нему. Не забудьте отжать защелку на PCI-E разъеме: если этого не сделать, можно легко повредить как материнку, так и саму карту.

Более подробную инструкцию можно посмотреть здесь.

Отключить разъемы питания и вентиляторы

Помните, что разъемы питания всегда имеют защелку, которая надежно фиксирует их в гнезде, обязательно отогните ее при отключении. Хотя разъемы надежно запаяны, пластиковый корпус контактов снимается достаточно легко, придерживайте рукой крепление или примените рычаг на штекере, используя пинцет или нож.

Также выдерните все подключенные вентиляторы. Если они подключены напрямую к блоку питания по MOLEX, их также следует отключить.

Вынуть блок питания

В большинстве корпусов он не препятствует замене материнки, но, чтобы вам было удобнее орудовать отверткой, его лучше вытянуть. Открутите винты на задней крышке системного блока. На фото красными стрелочками показаны блоки питания в корпусе с верхним расположением БП (слева) и с нижним (справа). Они прикручены четырьмя винтами – откручивайте и вынимайте.

Важно! Блок питания – одно из самых запыленных мест в компьютере, так как там много магнитных полей, которые притягивают к себе пыль. Если уж вы его сняли, лучше открыть крышку и продуть его сжатым воздухом или хотя бы почистить кисточкой, после чистки он будет работать тише и станет меньше греться.

Снять радиатор с процессора

Отогните прижимной механизм, если у вас AMD, или поверните 4 пластиковых прижима, если вы используете процессор Intel. Если у вас дорогая система охлаждения с большим количеством трубок, она может быть прикреплена на усиливающую плану винтами. В таком случае нужно открутить винты, чтобы снять радиатор.

После того как сняли радиатор с процессора, нужно почистить радиатор и крышку процессора от термопасты, повторно ее использовать нельзя, а если оставить ее там, она может запачкать вам что-то.

Снять процессор

Для этого нужно отогнуть лапку и достать его из гнезда. Если у вас AMD, то он тут же выпадет, поэтому желательно проводить все эти манипуляции, положив материнскую плату на бок, чтобы процессор не упал на пол или в корпус. Если это произойдет, он может повредиться, или ножки контактов могут погнуться, а то и вообще отпасть.

Камушки Intel прижаты металлической рамочкой (на фото). После того, как отогнули лапку, нужно открыть прижимную рамочку.

Вынуть планки оперативной памяти

Достаточно нажать на пластиковые защелки по бокам самой платки, и она выскочит из гнезда. Лучше всего нажимать их одновременно, чтобы плату не перекосило, но это не критично. Если компьютер уже старый и давно не чистился, на контактах оперативной памяти могут быть темные пятнышки, их легко можно убрать при помощи спирта, а затем протереть обычным ластиком для карандаша. После чистики контакт станет лучше и надежнее.

Отсоединить NVMe накопитель

Если у вас такой есть, конечно. Открутите болтик и достаньте плату из гнезда.

Снять материнскую плату

У вас могли остаться подключенные вентиляторы или накопители, к разъемам которых вам было неудобно подлезать. Но сейчас нужно отключить абсолютно все провода.

Чтобы достать плату из корпуса, нужно открутить болтики. На разных платах могут быть разное количество болтиков, это зависит от форм фактора, откручивайте все.

Важно! Не откручивайте радиаторы чипсета. Они крепятся напрямую к материнской плате и не участвуют в креплении материнки к корпусу.

На фото – крепление радиатора чипсета и отверстия для болтиков крепления материнки к корпусу. Нам нужны только вторые, они очерчены и имеют армирование в месте контакта со шляпкой болта.

Последним штрихом будет демонтаж заглушки сзади корпуса. Она крепится на защелках, вам нужно подковырнуть их сзади корпуса и выдавить ее изнутри корпуса наружу. Не применяйте силу, слабый тонкий металл корпуса легко выгнуть, а загнуть его ровно обратно будет непросто, скорее всего останется вмятина.

Установка новой материнской платы

Вам нужно повторить все те же действия в обратном порядке. Помните, что лучше подключить все неудобные разъемы вначале, а уже потом закрывать их массивным радиатором охлаждения процессора, планками памяти и видеокартой.

Новая материнская плата не нуждается в каких-либо действиях с вашей стороны, она уже готова к установке, главное – не перепутать, какой стороной ее нужно ставить. Чтобы не допустить такой ошибки помните – процессор всегда сверху, а PCI-E слоты – снизу.

Когда и как устанавливать заднюю планку (заглушку)?

Заглушку можно установить в любой момент, она защелкивается снаружи и не требует доступа к задней крышку изнутри корпуса. Просто совместите вырезанные отверстия и выходы уже установленной материнской платы и плотно прижмите до характерного щелчка. Планочка должна стать на свое место без проблем, все они стандартные.

Что делать после замены материнской платы

Windows 10 нормально относится к замене любого оборудования и должен запускаться в любом случае. Однако есть ряд нюансов, связанных с лицензированием, которое подвязывается к MAC-адресу вашего компьютера так, что использовать его после изменения конфигурации невозможно.

Чтобы сохранить за собой пользовательскую лицензию, вам нужно создать учетную запись Microsoft и связать ее со своим компьютером. Сделать это можно, перейдя в параметры Windows – «Учетные записи».

Далее вам предложат войти или создать учетную запись Microsoft. Сделайте все, о чем вас попросит мастер регистрации. Обязательно нужно привязать почту и номер телефона, принять код и ввести его. Только так можно активировать запись и связать ее с вашим мобильным, чтобы восстановить свой ключ после изменения конфигурации системы.

Потом возвращайтесь на главную страницу настроек и кликайте на «Обновление и безопасность», а потом «Активация». Нажмите «Добавить учетную запись» и введите те данные, которые от вас потребуют.

Теперь нужно перейти в «Панель управления» – «Обновление и безопасность» – «Активация» и кликнуть на пункте «Устранение неполадок». Выбираем надпись «На этом устройстве недавно были изменены аппаратные компоненты», нажимаем «Активировать». После этих действий ваша лицензия будет сохранена и подвязана к вашему аккаунту Microsoft, вы сможете ее восстановить в любой момент.

Замена материнской платы на ноутбуке

Поменять материнку на ноуте сложнее, чем на компьютере, придется полностью разобрать свой ноут. Сложность заключается в том, что каждая модель ноутбука разбирается по-разному. Лучше всего иметь под руками другое устройство с видео о разборке вашего аппарата. Это поможет вам разобраться с тем, как разобрать ноутбук и как его собрать. Причем собрать его гораздо сложнее, чем разобрать.

Платы на ноутбуке не стандартизированы, как на десктопных ПК, так что вам нужно точно такая плата, как у вас уже есть. Исключением могут быть модели в одном корпусе с разной мощностью и слотами. В таком случае чаще всего есть возможность установить более продвинутую материнскую плату в простенький корпус. Но вам нужно точно знать, что она подойдет.

Еще один нюанс – не всегда процессор и видеокарта присоединены к материнке с помощью разъема. Иногда их припаивают (как это выглядит – на фото). Дело в том, что обычно производителям нет смысла устанавливать разъем и паять к процессору ножки для контакта, проще на заводе склепать плату на один только припой и так продавать готовое устройство. Очень небольшое число моделей ноутбуков используют съемный процессор и видеокарту.

Если вас интересует, сможете ли вы припаять самостоятельно процессор, то ответ однозначный – нет, не сможете. Чтобы снять процессор, вам потребуется инфракрасная паяльная станция. Стоимость нормального экземпляра уходит далеко за тысячу долларов, а самые простые начинаются от 500$. К такому оборудованию нужно еще и умение, оно не будет снимать камушек за вас.

Чтобы припаять обратно процессор, нужен припой в шариках соответствующего диаметра и трафарет для его нанесения.

Когда каждый шарик станет на свое место, нужно прогреть припой и расплавить его, лудя таким образом контакты. Потом нужно совместить процессор со своим местом на плате и отправить для припаивания на паяльную станцию.

Такие действия требуют профессионального подхода, очень легко при установке закоротить выходы процессора или попросту сжечь плату вместе с самим камушком.

Лучшие материнские платы 2023 года

Автор Картик Айер и Рич Эдмондс

Обновлено 4 апреля 2023 г.

Материнские платы

являются центральным компонентом при сборке нового ПК, поэтому вот лучшие варианты, которые вы можете найти для своей установки.

При сборке собственного ПК одним из наиболее важных компонентов является материнская плата. Конечно, вам понадобится мощный процессор и самая быстрая видеокарта, но все это объединяет материнская плата. Выбор материнской платы определит, какие другие компоненты можно использовать внутри вашего ПК, включая процессор, хранилище и даже форм-фактор корпуса. Мы собрали лучшие материнские платы для систем Intel и AMD, чтобы помочь вам принять правильное решение.

Лучшие материнские платы для процессоров AMD и Intel

Источник: ASUS

Asus ROG Strix X670E-E Gaming

Лучшая материнская плата AMD

Для получения максимальной отдачи от процессора AMD Ryzen.

Asus ROG Strix X670E-E Gaming — это высококлассная материнская плата Asus, которая поддерживает графику PCIe 5.0, три твердотельных накопителя PCIe 5. 0 и высокопроизводительные процессоры Ryzen 7000 благодаря большому 18+2 каскадному VRM.

483 $ на Amazon 483 $ на Newegg

Это почти такая же материнская плата, как и другая в этой коллекции по названию, но у нее совершенно другой сокет и чипсет. Эта материнская плата Asus ROG Strix X670-E Gaming предназначена для процессоров AMD Ryzen серии 7000. У него есть поддержка оперативной памяти DDR5, PCIe 5.0 и новый сокет AM5. Схема питания 18 + 2 каскада отлично подходит для разгона вашего процессора, особенно если вы планируете использовать один из процессоров AMD Ryzen 7000, отличных от X. Оба полноразмерных слота PCI x16 поддерживают новый стандарт PCIe 5.0. Оба слота x16 армированы, и большинство доступных слотов M.2 также поддерживают PCIe 5.0, поэтому вы можете модернизировать этот ПК с помощью более быстрых компонентов.

Полностью черная 8-слойная печатная плата сочетается с соответствующими радиаторами, а всплеск RGB выглядит так же стильно, как всегда, но это не просто поверхностно. У вас есть адресуемые заголовки RGB для синхронизации всей сборки с помощью ASUS Aura. И, как это часто бывает, Asus заботится о том, чтобы включить в свои лучшие материнские платы аудиооборудование премиум-класса. Оверклокеры тоже получат хороший пробег, а светодиодный дисплей в верхнем правом углу для отображения кодов ошибок является долгожданным штрихом. На этой штуке также больше портов, чем вы когда-либо могли использовать одновременно, а также Wi-Fi 6E и 2,5G Ethernet. Он ставит галочки во всех важных полях.

Источник: Gigabyte

Gigabyte Z790 Aorus Master

Лучшая материнская плата Intel

Надежный вариант для процессоров Intel 12-го и 13-го поколений.

490 долларов 500 долларов Сэкономьте 10 долларов

В Gigabyte Z790 Aorus Master мало что может не понравиться, кроме цены. Это дорого, но вы получаете множество функций, включая надежную подачу питания, отличный BIOS и множество подключений для всех ваших компонентов.

490 долларов на Amazon 490 долларов на Newegg

Z790 поддерживает процессоры Intel 12-го и 13-го поколения и является новейшим флагманским чипсетом для продуктов компании. Таким образом, Gigabyte Z790 Aorus Master — это наша лучшая материнская плата Intel на данный момент. Его цена, функции и производительность в совокупности помогают ему подняться на вершину. Gigabyte Z790 Aorus Master поставляется с четырьмя слотами DIMM с поддержкой до 128 ГБ оперативной памяти. Эта конкретная материнская плата поддерживает комплекты памяти DDR5, что означает, что вы не сможете использовать старые комплекты DDR4. Согласно Gigabyte, эта плата поддерживает скорость памяти до DDR5-8000. Он не обязательно создан для серьезного разгона, но вы, безусловно, можете без проблем выжать из процессора дополнительную производительность.

Еще одной примечательной особенностью Gigabyte Z790 Aorus Master является поддержка PCIe Gen 5.0. Хотя вы пока не можете воспользоваться преимуществами слота PCIe 5.0, мы по-прежнему считаем, что поддержка будущих периферийных устройств — это хорошо. Материнская плата Aorus Master также имеет пять слотов M.2, а также до четырех разъемов SATA 6 ГБ/с с поддержкой RAID 0, 1, 5 и 10. Как одна из высокопроизводительных материнских плат Z790, Aorus Pro также поставляется с множеством разъемов и разъемов для подключения всех ваших внешних периферийных устройств, включая вентиляторы, насосы, RGB-подсветку и многое другое.

Источник: ASUS

ASUS ROG Strix X570-E Gaming

Лучшая материнская плата AM4

Для тех, кто хочет использовать старые процессоры AMD Ryzen.

Материнская плата ASUS ROG Strix X570-E Gaming использует высококачественные компоненты для обеспечения надежной работы. Это лучшая плата для большинства пользователей, которые хотят построить массовую машину AMD.

500 долларов на Amazon

Материнская плата ASUS ROG Strix X570-E Gaming — один из текущих флагманских наборов микросхем для сборок AMD AM4. Он обеспечивает полную поддержку PCIe 4.0, включая устройства, подключенные к обоим встроенным в ЦП контроллерам. Это не лучшая материнская плата для сборок AMD, но она предлагает хорошее сочетание функций и хорошо работает по цене. Материнская плата ASUS ROG Strix X570-E Gaming оснащена разъемом AMD AM4, что означает, что она будет поддерживать процессоры Ryzen 3000, а также процессоры серии Ryzen 5000. Вы можете установить до 128 ГБ оперативной памяти, используя четыре слота DIMM на этой плате. Эта материнская плата также поставляется с хорошим выбором портов по любому стандарту. ASUS включает целых семь портов USB 3.2 Gen 2 Type-A, оптический выход S/PDIF, 2,5 Гбит LAN, Wi-Fi, а также дополнительный порт USB 3.2 Gen-2 USB-C.

Вы также получаете DisplayPort и HDMI для процессоров Ryzen со встроенной графикой. Материнская плата Strix X570-E Gaming также имеет множество разъемов RGB и помпы для водяного охлаждения. Большинство современных материнских плат имеют достаточно разъемов для вентиляторов, так что здесь это тоже не проблема. Примечательно, что вы получаете три слота M.2, несколько портов SATA и даже слоты PCI для подключения других компонентов, например, звуковой карты. Как материнская плата премиум-класса от надежного производителя, Strix X570-E также поставляется с высококачественными компонентами и отличной системой подачи питания.

Источник: ASUS

ASUS ROG Maximus Z790 Hero

Лучшая материнская плата Intel для энтузиастов

Разгоняйтесь с этой платой в свое удовольствие.

Asus ROG Maximus Z790 Hero стоит дорого, но на данный момент это самая впечатляющая материнская плата для процессоров Intel, если вы энтузиаст, ищущий самое лучшее. Это также отличный выбор, если вы увлекаетесь разгоном.

610 долларов на Amazon 630 долларов в Best Buy 630 долларов в Newegg

Z79 нового поколения0 для процессоров Intel 12-го и 13-го поколения, это одна из самых дорогих. Но она также и одна из самых впечатляющих, и до тех пор, пока не появится кто-то вроде Kingpin, вероятно, она станет выбором энтузиастов и оверклокеров. Это идеальный компаньон для нового Intel Core i9-13900K, если вы хотите довести его до предела. В этом плане качественные VRM, 20+1-фазная схема питания и поддержка водяного охлаждения, ну в общем-то все, пригодится. Тем не менее, входящие в комплект радиаторы очень мощные и сами по себе справятся со своей задачей. BIOS полнофункциональный и надежный, но доступный для новичков. Но это не просто , созданный для разгона, он содержит все, что может пожелать любой энтузиаст, собирающий убойный ПК.

Все начинается с огромного количества вариантов. Естественно, он поддерживает до 128 ГБ памяти DDR5, но у вас также есть пара слотов PCIe 5.0 x16, расширение PCIe 4 и поддержка SSD m.2, Thunderbolt 4, Wi-Fi 6E, RGB, 2,5G Ethernet и даже убийственный звук. В качестве дополнительного бонуса ASUS включает карту расширения Hyper, которую можно использовать либо для твердотельного накопителя PCIe 5.0 (если они доступны), либо для пары твердотельных накопителей PCIe 4.0 для работы в одном из слотов расширения. Если материнская плата отвечает всем требованиям, то это именно она.

Источник: NZXT

NZXT N7 B550

Лучшая бюджетная материнская плата AM4

Используйте старые процессоры Ryzen со стилем.

NZXT работал с ASRock над N7, и это фантастическая плата B550 для большинства людей, которые хотят построить систему AMD.

250 долларов США на Amazon

Чипсет B550 заменил на рынке устаревшие чипсеты AMD B450 с некоторыми заслуживающими внимания улучшениями, такими как PCIe 4.0 для графических процессоров и твердотельных накопителей, конфигурации с двумя графическими процессорами и многое другое. Материнские платы B550 рекомендуются тем, кто не хочет тратить большие деньги на получение премиальных функций X570, и NZXT N7 B550 — наш выбор в этом отношении. NZXT работала с ASRock над созданием материнской платы N7 B550 для процессоров AMD. Это одна из самых чистых и красивых материнских плат, которые вы найдете, в ее дизайне использованы элементы фирменной линейки корпусов NZXT для ПК. Большая часть платы покрыта легко снимаемым кожухом, и именно за этими панелями вы будете устанавливать твердотельные накопители M.2.

Что касается функций, материнская плата NZXT N7 B550 включает поддержку PCIe 4.0, Wi-Fi 6E, целых шесть портов SATA и множество портов USB на задней панели ввода-вывода. Материнская плата также обладает фантастической мощностью, позволяющей поддерживать даже разогнанный Ryzen 9 5950X. Примечательно, что материнская плата N7 B550 также поддерживает 2,5GbE, так что вы не пропустите Ethernet. Также известно, что NZXT N7 B550 хорошо справляется с производительностью. Он поддерживает разгон и справится даже с Ryzen 9 5950X на пиковых частотах. Охлаждение VRM может комфортно поддерживать даже самые требовательные процессоры AMD на рынке и имеет схему питания 12 + 2 + 2 фазы.

Источник: ASUS

Asus TUF Gaming B650-Plus

Лучшая бюджетная материнская плата AMD

Используйте новейшие процессоры AMD при ограниченном бюджете.

Asus TUF Gaming B650-Plus — это материнская плата среднего класса с поддержкой твердотельных накопителей PCIe 5.0 и процессоров среднего и высокого класса Ryzen 7000.

240 долларов в Best Buy 240 долларов в Newegg

Материнская плата ASUS TUF Gaming B650-PLUS оснащена множеством необходимых вам функций и не содержит ничего лишнего, что делает ее идеальным выбором для сборщиков AMD с ограниченным бюджетом. . Благодаря поддержке новейших процессоров AMD Ryzen вы найдете сокет AM5 на этой более доступной материнской плате Micro ATX. Несмотря на относительно доступную цену, ASUS TUF Gaming B650-PLUS поставляется с поддержкой PCIe 5.0 для твердотельных накопителей, конфигурациями с двумя графическими процессорами и 4x 32 ГБ (128 ГБ) оперативной памяти. Это немного излишне, но приятно иметь запас для будущих обновлений. Вы даже получаете крышки радиатора для слотов M.2.

Материнская плата также поставляется со встроенным Wi-Fi 6 и 2,5G LAN с функциями TUF от первого производителя, что делает ее универсальной платой по цене. Кроме того, вы также можете попробовать вариант этой платы ASUS TUF Gaming B650M-PLUS. Это небольшая материнская плата micro-ATX, которая стоит немного меньше. Однако в нем отсутствуют некоторые функции, которые вы найдете на более крупной плате.

Источник: ASRock.

.

. ASRock B660M Pro RS.

ASRock B660M Pro RS — это надежная материнская плата на базе B660 для бюджетных сборок Alder Lake. он поддерживает модули памяти DDR4 и обладает всеми необходимыми функциями для питания чипов Alder Lake.

120 долларов США на Newegg 113 долларов США на Amazon

Наряду с выпуском своих процессоров 12-го поколения Intel также анонсировала новые материнские платы с наборами микросхем H670, B660 и H610, которые подходят для 12-го и 13-го поколения. Эти новые наборы микросхем, как правило, более доступны, чем Z690. или материнские платы Z790. Из всего набора B660 мы считаем ASRock B660M Pro RS одной из самых доступных по цене лучших материнских плат ASRock. ASRock B660M Pro RS — это материнская плата Micro ATX по цене около 100 долларов. Он предлагает невероятную ценность и является хорошим вариантом для бюджетных сборок 12-го и 13-го поколения. Что касается памяти, эта материнская плата поддерживает DDR4 со скоростью до 4800 МГц. Что касается слотов расширения, материнская плата ASRock B660M Pro RS поддерживает только PCIe 4.0.

Вы получаете два слота PCIe 4.0 x16 вместе с одним слотом PCIe 3. 0 x1 в нижней части платы. Для хранения вы получаете один разъем M.2 вместе с четырьмя разъемами SATA3 6,0 ГБ/с с поддержкой RAID 0, 1, 5 и 10. Разъем LGA1700 в центре платы окружен модулем VRM по бокам. слева и четыре слота DIMM справа. ASRock B660M Pro RS имеет надежный модуль VRM с 8-фазным дизайном. Он поддерживает технологии Intel Hybrid и Turbo Max 3.0 для повышения тактовой частоты чипа. Вероятно, он не подходит для высокопроизводительного процессора, но в сочетании с более доступными предложениями Intel у вас есть подходящая бюджетная система.

Источник: ASUS

ASUS ROG Strix X670E-I Gaming WIFI

Лучшая компактная материнская плата AMD

Соберите мощный компактный ПК на базе процессоров AMD.

Эта компактная материнская плата ITX ASUS ROG Strix X670E имеет все необходимое для мощного ПК, который может поместиться в корпус меньшего форм-фактора.

450 долларов на Amazon 450 долларов на Newegg

Asus ROG Strix X670E-I Gaming WIFI — это лучшая компактная материнская плата AMD на рынке. Несмотря на форм-фактор, это одна из самых премиальных материнских плат в нашей коллекции с некоторыми продуманными дополнениями, такими как термозащита M.2 с многослойным дизайном радиатора. Этот мощный Asus ROG Strix X670E-I Gaming WIFI оснащен разъемом AM5 для процессоров Ryzen серии 7000. Вы можете с комфортом установить даже высокопроизводительный Ryzen 9ЦП 7950X и поддерживает все 16 ядер и 32 потока. Он также сохраняет полный слот PCIe и позволяет установить твердотельный накопитель M.2 и до 64 ГБ оперативной памяти. Однако у вас есть только 2 слота DIMM, поэтому обязательно выберите комплект на 64 ГБ для этой платы.

Эта материнская плата также поддерживает Wi-Fi 6, что делает ее перспективным вариантом для тех, кто не хочет постоянно иметь дело с Ethernet, но доступно подключение 2,5 Гбит, если предпочтение отдается кабелю. Что касается портов, ASUS ROG Strix X670E-I Gaming WIFI предлагает порт HDMI, два порта USB-C 4.0, пять портов USB-A 3.2 Gen 2, три порта USB-A 2.0, вышеупомянутый Ethernet и аудиоразъемы.

Кроме того, на плате имеется множество разъемов ввода-вывода для вентиляторов, дополнительных USB-разъемов, насоса AIO и многого другого. Это действительно мощная компактная материнская плата.

Выбор лучшей материнской платы

Если бы нам пришлось выбирать материнскую плату как самую лучшую для систем AMD и Intel, то это были бы Asus ROG Strix X670E-E Gaming и Gigabyte Z790 Aorus Master соответственно. Обе они являются отличными материнскими платами для поддерживаемых ими процессоров, что позволяет создавать мощные сборки ПК с процессорами AMD Ryzen 7000 или Intel 12-го и 13-го поколения. У них отличные функции и отличная поддержка разгона, но если вы не хотите тратить столько денег, мы рекомендуем обратить внимание на Asus TUF Gaming B650-PLUS для AMD и ASRock B660M Pro RS для Intel.

Некоторые вещи, которые следует иметь в виду:

• Выберите правильный сокет: Убедитесь, что плата имеет правильный сокет для поддержки выбранного процессора. Это важная спецификация, подчеркнутая каждым производителем. Процессоры AMD используют сокет AM4 или AM5, в то время как для процессоров Intel текущего поколения требуются сокеты LGA 1700.
• Размер материнской платы: Большинство современных материнских плат выпускаются трех размеров: ATX, micro-ATX и Mini-ITX. Платы ATX больше подходят для сборок стандартного размера и предлагают больше места для соединений и слотов. Платы micro-ATX немного меньше по размеру и имеют меньше места для портов. Наконец, платы mini-ITX предназначены для небольших корпусов с ограниченным пространством. У них наименьшее количество портов и слотов для периферийных устройств.
• Выберите порты и слоты: Чем меньше размер вашей материнской платы, тем меньше портов и слотов расширения вы получите для своей сборки. Поэтому планируйте свою сборку соответствующим образом.
• Карта Wi-Fi: Если у вас нет доступа к Ethernet, вам понадобится карта Wi-Fi. Мы рекомендуем выбрать плату с Wi-Fi 6, если вы планируете использовать свой компьютер годами.
• Внешний вид материнской платы: Поскольку большинство корпусов ПК имеют прозрачную боковую панель, также известную как окно, вы можете рассмотреть материнскую плату с подсветкой RGB или, по крайней мере, с хорошей эстетикой.

Источник: ASUS

Asus ROG Strix X670E-E Gaming

Лучшая материнская плата AMD. -конец процессоров Ryzen 7000 благодаря большому 18+2 каскадному VRM.

483 доллара на Amazon 483 доллара на Newegg

Подписывайтесь на нашу новостную рассылку

Похожие темы

• Компьютеры
• Руководство по покупке компьютеров
• драм
• интел

Об авторах

Вечный писатель XDA Developers предлагает обзоры, руководства по покупке, предложения и многое другое для смартфонов, которые вам небезразличны. У меня более шести лет опыта в освещении смартфонов и сопутствующих товаров. До прихода в XDA Developers я был старшим обозревателем в Digit, популярном техническом журнале в Индии. У меня нездоровые отношения с играми, так что вы либо заметите, как я кричу на свои мониторы, играя в онлайн-шутер, либо просто бездельничаю в ролевой игре с открытым миром в свободное время.

Ричард — старший коммерческий обозреватель Valnet. Он более десяти лет занимается вопросами технологической отрасли. Столько же времени он занимается сборкой ПК и управлением сетевой инфраструктурой. Когда он не создает контент для Valnet, его часто можно найти где-нибудь внутри шасси.

лучших игровых материнских плат 2023 года: выбор Intel и AMD

Обновлено

Найдите подходящую доску для своей следующей сборки.

Автор Тьяго Тревизан

PCWorld 28 марта 2023 г. 9:00 PDT

Изображение: Thiago Trevisan / Foundry

Intel и AMD запустили свои процессоры нового поколения в дикую природу. С этими выпусками появилось множество новых вариантов материнских плат. Есть много знакомых лиц из прошлых поколений, загруженных новейшими технологиями, такими как DDR5 и PCIe Gen 5.

В течение последних нескольких месяцев мы кропотливо изучали эти материнские платы с помощью тонкой гребенки: какие функции они предлагают. для обычных геймеров? Насколько хороши качество сборки и дизайн? Насколько хороша предлагаемая производительность? Эти соображения объединяются, чтобы создать внутреннюю ценность, предлагаемую каждой материнской платой, и ответить на важнейший вопрос: «Стоит ли эта материнская плата того, что нужно?»

Каждая материнская плата приносит с собой множество нюансов: от открытия коробки до ее удержания в руках, обновления драйверов и, наконец, использования ее для игр.

Мы также придаем большое значение цене, потому что это важный шаг при выборе материнской платы. Мы не будем приукрашивать это: цены на материнские платы в среднем выросли с новым поколением, поэтому мы хотим убедиться, что вы получаете ценность за свои деньги. От дорогих материнских плат для энтузиастов до более доступных — мы обеспечим вас.

В этом обзоре игровых материнских плат мы рассмотрим варианты премиум-класса, варианты среднего уровня и более доступные варианты. (Действительно «бюджетные» варианты материнских плат будут в будущем обзоре, так как AMD все еще выпускает более доступные варианты, чтобы конкурировать с Intel, и у Intel тоже есть другие.)

Лучшие игровые материнские платы для Intel

1. Asus ROG Maximus Z790 Hero — лучшая игровая материнская плата Intel премиум-класса

Pros

• Отлично подходит как для геймеров, так и для создателей контента
• Отличный ввод-вывод, варианты накопителей M.2 и порты USB 90 160
• Привлекательный дизайн и надежное качество сборки

Минусы

• Сети 10GbE будут приветствоваться
• Сборки ПК только для геймеров могут быть лучше с более дешевыми моделями Strix

Если вам нужна материнская плата премиум-класса для процессора Intel 13-го поколения, Asus ROG Z790 — один из лучших вариантов на рынке. Intel i9 13900K отлично сочетается здесь с двумя каскадами мощности 20 + 1, обеспечивающими чрезмерную производительность.

Упакованный DDR5, PCIe Gen 5 и множество портов USB, он также имеет множество вводов-выводов. Слотов для дисков M.2 предостаточно — три встроенных, а также входящая в комплект карта ROG M.2 PCIe, которая позволяет добавить еще два. Другие выдающиеся функции включают Thunderbolt 4, Wi-Fi 6E, сеть 2,5 Гбит/с и больше «радиаторов», чем вы считаете.

Красиво оформленная упаковка с премиальной коробкой и аксессуарами, соответствующими цене в 629 долларов..99 Рекомендованная розничная цена. Материнская плата также очень хорошо сложена и ощущается солидной в руках, с весомым весом.

Торговая марка ROG, или «Республика геймеров», пользуется популярностью среди геймеров-энтузиастов. Одной из причин является ориентированный на геймеров дизайн, которого у этой материнской платы предостаточно. Нравится RGB? Вы будете чувствовать себя здесь как дома благодаря красивому дисплею области ввода/вывода. Остальная часть материнской платы украшена высококачественной отделкой и множеством термозащитных кожухов. Радиаторы VRM выглядят впечатляюще и отлично справляются со своей задачей.

Благодаря производительности, соответствующей эстетике, геймеры также найдут здесь множество функций для разгона. Отличный BIOS, Clear CMOS и встроенная кнопка питания облегчают разгон!

Эта материнская плата, без сомнения, является одной из самых дорогих, но для энтузиастов, которые не против потратить немного больше, чтобы получить некоторые дополнительные функции и хорошо выполненные детали, она предлагает ценность — с небольшими компромиссами в отношении эстетики или производительности.

Прочитайте наш полный Asus ROG Максимус Z790 Обзор героя

2. MSI Z790 Edge WiFi DDR4 — лучшая игровая материнская плата Intel среднего класса

Pros

• Хороший набор функций как для геймеров, так и для создателей контента
• Множество входов/выходов, пять слотов M. 2 и 10 портов USB с интерфейсом USB
20 Гбит/с.
• Красивый серебристый дизайн, а также встроенный экран ввода-вывода

Минусы

• 369 долларов СШАMSRP не страшная, но DDR4 должна быть дешевле
• Нет пути обновления после Intel 13-го поколения, поскольку Z790 является последним перед сменой чипсета

Вы получите неплохую отдачу от вложенных средств в сегменте среднего класса: достаточно функций и эстетики, чтобы произвести впечатление, но по доступной цене.

Ярким примером является MSI Edge WiFi Z790. Помимо здорового набора функций, плата поставляется в версиях DDR5 или DDR4, что дает вам еще большую гибкость в вашем бюджете, если вы решите использовать уже имеющуюся память или сэкономить на покупке модулей последнего поколения. (Мы бы сами выбрали версию DDR5 в качестве средства защиты от будущего, но вы можете рассчитывать на дополнительную плату в размере около 30 долларов за эту поддержку.)

Обе версии поддерживают ЦП Intel 12-го и 13-го поколений — VRM 16+1+1 фазы может работать даже с i9 13900K для игр. Тем не менее, центральный процессор среднего уровня, такой как 13600K или 13700K, станет отличной парой здесь. Вы также получите множество вводов-выводов — с 10 портами USB, включая быстрые 20 Гбит/с. Пять слотов M.2 и PCIe Gen 5 в виде слота 16x дополняют предложения.

Эстетика превыше всего для этой доски — бело-серебристый дизайн станет элегантной основой для любой сборки. Вся материнская плата покрыта приятной термозащитой и сделана со вкусом. Качество сборки солидное, к слову.

При цене 369 долларов и возможности сопряжения с более дешевой памятью DDR4 и более старым процессором Intel 12-го поколения здесь есть большая ценность. Хотя у него нет причудливой коробки или аксессуаров более дорогих материнских плат, у него есть функции, которые вам понадобятся, по отличной цене.

3. MSI MAG Z790 Tomahawk WiFi DDR4 — лучшая игровая материнская плата Intel по соотношению цены и качества

Pros

• Отлично подходит как для геймеров, так и для создателей контента без излишеств
• Хорошее предложение ввода-вывода, слотов M. 2 и большого количества USB
• Дерзкий, но чистый дизайн

Минусы

• Геймерам, которым нужно больше бликов RGB, придется искать в другом месте
• Рекомендуемая производителем розничная цена в 309 долларов США справедлива, но мы хотели бы видеть эту версию DDR4 дешевле из-за отсутствия DDR5 и более ограниченного PCIe Gen 5
.

Если вы хотите наслаждаться почти такой же производительностью следующего поколения в играх, как и на гораздо более дорогих материнских платах, MSI MAG Z790 Томагавк тебя прикрыл. Конечно, это не бегемот премиум-класса за 500 с лишним долларов, но в нем есть именно те функции, которые вам понадобятся, чтобы получить отличный опыт. И, конечно же, есть несколько более дешевых вариантов, но эта плата предоставит вам множество функций по цене.

Как и в случае с Edge WiFi Z790 выше, выбор DDR4 помогает значительно сократить затраты на сборку. Поддержка процессоров Intel 12-го и 13-го поколений дает вам множество вариантов и гибкость цен. Вы получите тот же 16x PCIe Gen 5, что и на многих более дорогих материнских платах, а также Wi-Fi 6E и 2,5 Гбит LAN. Здесь также не стоит экономить на слотах M.2 — всего вы получите четыре слота PCIe Gen 4! Далее следуют 10 USB-портов на задней панели (20 Гбит/с) и даже BIOS Flashback и Clear CMOS. В общем, это должно оставить только самых требовательных геймеров, нуждающихся в большем.

Завершите его лаконичным дизайном без излишеств, и вы получите большую часть возможностей по сравнению с более дорогими вариантами. Материнская плата является базовой с точки зрения RGB, но вы получаете заголовки RGB. Вы также получаете коннекторы для вентиляторов PWM и даже отличную производительность VRM с причудливо звучащей системой питания Duet Rail Power System 16 + 1 + 1, которая может работать даже с процессором Intel i9!

С точки зрения стоимости того, что вы получаете, это отличный пакет. Вы также получите значительно более дешевую стоимость платформы, объединив 309 долларов США. Рекомендуемая производителем розничная цена, более дешевая память DDR4 и широкий выбор процессоров Intel для сопряжения.

Прочитайте наш полный MSI MAG Z790 Tomahawk WiFi DDR4 обзор

Лучшие игровые материнские платы для AMD

1. Asus ROG Crosshair X670E Hero — лучшая игровая материнская плата AMD премиум-класса

Pros

• Всесторонние функции для геймеров и создателей контента
• Высокое качество сборки, премиальное ощущение
• Производительность следующего поколения: VRM, DDR5, PCIe Gen 5, USB4

Минусы

• В целом, более высокая стоимость платформы AM5 делает ее превосходным опытом 90 160
• Сети 10GbE будут приветствоваться на этом уровне 90 160

Новая платформа AMD AM5 включает в себя несколько очень быстрых процессоров, таких как Ryzen 9 7950X. С этой мощностью вам понадобится материнская плата премиум-класса для сопряжения с ней: войдите в Asus ROG X670E Hero. Повторив многое из того, что сделало Hero фаворитом энтузиастов на Intel и прошлых моделях AMD X570, он вернулся с еще большим количеством функций.

DDR5, PCIe Gen 5, все это есть — и эти линии PCIe очень дороги на чипсете X670E. Вы получите не только два слота PCIe Gen 5 16x, но и четыре встроенных слота M.2 NVMe. Два из них — PCIe Gen 5, а два — Gen 4 — вот это производительность хранилища! Подождите, есть еще! С прилагаемой платой PCIe Gen 5 вы можете добавить дополнительный диск NVMe.

Среди 12 USB-портов на задней панели вы найдете USB4, который имеет скорость 40 Гбит/с, аналогичную Thunderbolt 4. Здесь также присутствуют обычный Wi-Fi 6E и Intel 2,5 Гбит LAN, а также несколько удобных функций: Asus Q-Release и Q-Latch для слота PCIe и слота M.2 соответственно. Это упрощает замену компонентов.

Но вы хотите ROG Hero из-за эстетики и RGB, верно? Вместе с впечатляющим качеством сборки общий дизайн также великолепен. Повсюду есть глянцевая и матовая отделка, но вместо этого ваш взгляд быстро привлечет эффектный RGB. Красиво сделано — и, самое главное, он полностью соответствует дизайну и обеспечивает превосходный опыт.

С появлением новых процессоров Ryzen, таких как модели 7950X3D, тем, кто ищет максимальную производительность, подойдет ROG Hero, который имеет 18 + 2 объединенных каскада мощности для работы с невероятно быстрыми процессорами.

Сочетание отличных характеристик и аппетитной привлекательности, безусловно, оправдывает рекомендованную производителем розничную цену в 699 долларов. Эта доска предназначена для энтузиастов-геймеров, которым нужны первоклассные впечатления. С удешевлением DDR5 и выпуском большего количества моделей процессоров Ryzen также появляется больше возможностей для снижения общей стоимости платформы.

Прочитайте наш полный Обзор Asus ROG Crosshair X670E Hero

2. Gigabyte B650E Aorus Master — лучшая игровая материнская плата AMD среднего класса

Плюсы

• Доступны новые технологии — DDR5, PCIe Gen 5
• Множество разъемов M. 2, портов USB и сетевых подключений 90 160
• Отличная производительность VRM для любого процессора Ryzen 7000
• AM5 сильная возможность модернизации в будущем
• Отличное качество сборки и цена в целом

Минусы

• 4 порта SATA могут быть ограничением для некоторых (ограничение B650E)
• Отсутствует более быстрый USB-порт 3.2 Gen 2 20 Гбит/с
.
• M.2 PCIe Gen 5 может ограничить скорость графического процессора до 8x, если все заполнено

AMD предлагает нам различные варианты с AM5, например, B650E, функциональность которого несколько урезана по сравнению с X670E. Цена также снижена — и, на наш взгляд, вы все равно получите большую часть вкусностей. У него просто меньше линий PCIe Gen 5, портов USB и SATA. Имейте в виду, что AM5 дает вам доступ только к процессорам Ryzen 7000, поскольку это совершенно новая платформа. (Извините, поклонники Ryzen 5000, вам придется придерживаться X570 или B550)

Gigabyte B650E Aorus Master предлагает рекомендованную производителем розничную цену 349 долларов США для линейки Ryzen AM5. Хотя у него всего четыре линии PCIe Gen 5, это больше, чем у B650, благодаря обозначению «E». Здесь они используются оптимально благодаря четырем встроенным слотам M.2 NVMe. Максимальное количество портов SATA — четыре, но, учитывая большое хранилище NVMe, вы, вероятно, никогда не будете использовать эти варианты для большинства игровых сборок.

Ввод-вывод на этом не заканчивается: сзади целых 13 USB-портов, до 10 Гбит/с USB Gen 2. Хотя вы не получите USB4, вам придется платить за эту привилегию больше. Другие отличные опции включают Wi-Fi 6E, локальную сеть 2,5 Гбит/с и выход HDMI для интегрированного iGPU.

Gigabyte B650E Aorus Master по-прежнему выглядит премиально, даже если он дешевле, чем его собратья X670E. Благодаря простому монохромному дизайну он имеет правильные нюансы в нужных местах.

Многие из этих визуальных тонкостей также влияют на производительность — с впечатляющими радиаторами VRM, которые действительно присутствуют. У вас также будет термопрокладка «броня», закрывающая слоты NVMe, для функциональной эстетики. 16+2+2 Digital VRM не только отлично выглядит, но и может справиться с великолепной производительностью даже Ryzen 9.ЦП.

Конечно, геймеры, выбравшие B650E Aorus Master, не почувствуют, что что-то упустили. Это дизайн премиум-класса по справедливой цене для технологий следующего поколения.

Прочитайте наш полный Обзор Gigabyte B650E Aorus Master

3. MSI MAG B650 Tomahawk WiFi — лучшая игровая материнская плата AMD по соотношению цена-качество

Pros

• Отличный набор функций по цене 260 долларов 90 160
• Три слота M.2, USB 20 Гбит/с, PCIe Gen 4
• Хорошие сетевые и звуковые параметры
• Стелс-дизайн выглядит великолепно, а также встроенный экран ввода-вывода и безвинтовой разъем M.2

Минусы

• Было бы здорово увидеть крышки слотов M.2 на всех областях
• Цена означает, что некоторые ограничения (отсутствие PCIe Gen 5) не позволяют в полной мере использовать преимущества AM5
.

Несмотря на то, что запуск AM5 изначально принес с собой множество более дорогих материнских плат, мы также начинаем видеть более доступные варианты. Мы не будем называть их «бюджетными», но они представляют собой отличное соотношение цены и качества.

MSI MAG B650 Tomahawk вступает в бой по рекомендованной розничной цене 239 долларов США и комплектуется чипсетом B650. Здесь вы не платите за дорогие накладные функции, которые вы, возможно, никогда не используете, например, те, что есть в X670E. Вместо этого вы получаете правильный набор характеристик, которые будут поддерживать вашу игровую сборку.

Здесь все DDR5, поэтому, хотя вы не можете сэкономить деньги, используя DDR4, вы, по крайней мере, находитесь на одном уровне с более дорогими материнскими платами по возможностям. Вы также получите тот же Wi-Fi 6E и 2,5 Гбит LAN, что и на более дорогих материнских платах. Добавьте к этому три слота PCIe Gen 4 NVMe M.2, но не PCIe Gen 5. Это нормально — компромисс того стоит, поскольку в настоящее время ничто не может заполнить слоты PCIe Gen 5.

USB на плате не дурак, доступен тип C до 20 Гбит/с. Производительность сохраняется благодаря системе питания 14+2+1 VRM, которая вполне способна укротить процессоры Ryzen, хотя Ryzen 5 и 7 лучше всего сочетаются с этим ценностно-ориентированным предложением.

Как насчет эстетики? Они минималистичны, в хорошем смысле. Привлекательный дизайн с изобилием скрытых темных цветов. Конечно, вы не получите вечеринку RGB или избыточные защитные пластины в области PCIe более дорогих материнских плат, но это нормально. Радиаторов VRM более чем достаточно, и они отлично выглядят. Преимущество сдержанного внешнего вида заключается в том, что он соответствует эстетике дизайна практически любой сборки.

В целом, это отличный производитель с нужными функциями, не упуская при этом важных элементов. Лучше всего то, что цена значительно ниже, чем у других вариантов.

Прочитайте наш полный Обзор MSI MAG B650 Tomahawk WiFi

На что обращать внимание при выборе игровой материнской платы

При выборе материнской платы для своей игровой системы необходимо учитывать множество важных моментов. Мы отобрали самое важное и необходимое для вашей покупки.

Выберите платформу: Intel или AMD

Первым пунктом в вашем списке должен быть вопрос о том, какую команду вы выбираете: синюю (Intel) или красную (AMD). Например, вам нужна наиболее перспективная материнская плата, доступная на сегодняшний день, для модернизации ЦП? Тогда AMD — ваш лучший выбор, потому что AM5 только что запущен и должен иметь больше поддержки, чем более старая платформа Intel 13-го поколения.

Или, возможно, вы предпочитаете сэкономить несколько долларов и какое-то время использовать процессоры Intel 12-го или 13-го поколения.

Заранее узнайте аппаратное обеспечение, которое вы хотите использовать.

Спланируйте аппаратное обеспечение, которое вы планируете использовать на материнской плате, чтобы убедиться, что его достаточно. Например, только Intel в настоящее время поддерживает оперативную память DDR4 и DDR5, если вы хотите по-прежнему использовать первую.

Также помните об определенных ограничениях канала PCIe и полосы пропускания. Например, если вы планируете использовать три или более накопителей NVMe PCIe Gen 4, вам может понадобиться более мощная платформа AMD X670E или Intel Z79.0 платформа. Обычно это дает вам больше линий PCIe. Если вас устраивает только пара, более дешевые материнские платы AMD B650 могут работать нормально.

Вам также следует внимательно изучить совместимость процессорного кулера; некоторым более новым материнским платам могут потребоваться адаптеры для работы со старыми кронштейнами. То же самое относится и к размеру материнской платы — стандартом для большинства является ATX. Если у вас корпус небольшого форм-фактора, вам, скорее всего, понадобится Mini-ITX или Micro-ATX.

Знайте основные характеристики и то, что вы, вероятно, будете использовать

Хотя геймеры могут быть не такими требовательными, как создатели контента, которым могут потребоваться такие функции, как Thunderbolt и сеть 10Gbe, все же есть важные базовые функции, о которых вам следует знать.

Если вы планируете использовать Wi-Fi, убедитесь, что ваша материнская плата оснащена им — не все из них. Если вы планируете установить мощную установку для моделирования полетов или гонок, вы, например, должны убедиться, что у вас достаточно USB-портов.

Цена зависит от производительности — обратите внимание на детали

Материнские платы могут иметь так много вариаций, что это часто сбивает с толку потребителя, поэтому обращайте внимание на детали и особенности. Если ваш конкретный вариант использования не требует модных функций, таких как USB4 или сеть 10Gb, вы часто можете сэкономить большие суммы денег, отказавшись от них, и в противном случае получить большую часть производительности.

Как мы оцениваем игровые материнские платы

Мы применяем систематический подход к каждой оценке материнских плат, обращая особое внимание на следующее:

Характеристики и особенности

Основы каждой материнской платы: по цене, есть ли у нее необходимые функции, которые потребуются и которые оценит геймер, и как эти функции реализованы в пользовательском интерфейсе?

Дизайн

Привлекательна ли визуальная эстетика и соответствует ли она назначению доски? Хорошо ли он спланирован и учитывает ли он дизайн, удобный для сборки ПК?

Производительность

Насколько хорошо он справляется с новейшими процессорами и технологиями, такими как DDR5? Есть ли у него быстрые линии USB, PCIe и другие входы-выходы? Своевременно ли решают важные проблемы обновления BIOS?

Value

Учитывая все, что материнская плата предлагает за запрашиваемую цену, обеспечивает ли она хорошее соотношение цены и качества для геймера и в целом хороший опыт?

Часто задаваемые вопросы

---

1.

Стоит ли покупать игровые материнские платы?

Как правило, игровые материнские платы хорошо сочетаются как с эстетикой, так и с набором функций. Однако есть вероятность, что вам, возможно, придется заплатить более высокую цену за модели для энтузиастов. Материнские платы с более декадентской RGB-подсветкой и многофункциональными платами будут стоить дороже и часто будут иметь такую ​​же функциональность, что и материнские платы, менее ориентированные на «игры».

2.

Сколько оперативной памяти нужно для игр?

Было время, когда 16 ГБ ОЗУ были игровым стандартом, но мы наблюдаем изменения. Вместе с дисплеями с более высоким разрешением и мощными видеокартами 32 ГБ оперативной памяти постепенно становятся актуальными. Конечно, для большинства игр вам по-прежнему будет достаточно 16 ГБ ОЗУ, но новые игры часто уже превышают этот объем.

3.

Стоит ли использовать DDR5?

И AMD, и Intel поддерживают оперативную память DDR5 на своих новых платформах, при этом у Intel по-прежнему есть несколько вариантов материнских плат для DDR4.
