Управляемый коммутатор уровня 3 или маршрутизатор?

В мире сетей термин коммутатор 3 уровня и маршрутизатор часто используются в обоих случаях- и то, и другое широко используется при передаче данных по сети. Проще говоря, коммутатор 3 уровня соединяет хосты для формирования локальных сетей (LAN), в то время, как маршрутизатор соединяет несколько локальных сетей в глобальные сети (WAN). Между ними очень легко запутаться: они имеют много общего, поскольку оба поддерживают одинаковые протоколы маршрутизации, проверяют входящие пакеты и принимают динамические решения о маршрутизации на основе адресов источника и назначения внутри. Но они различаются по производительности, гибкости, стоимости и т.д. Поэтому мы собираемся помочь Вам принять правильное решение относительно выбора.

Коммутатор 3 уровня : смешивание и согласование коммутации уровня 2/3

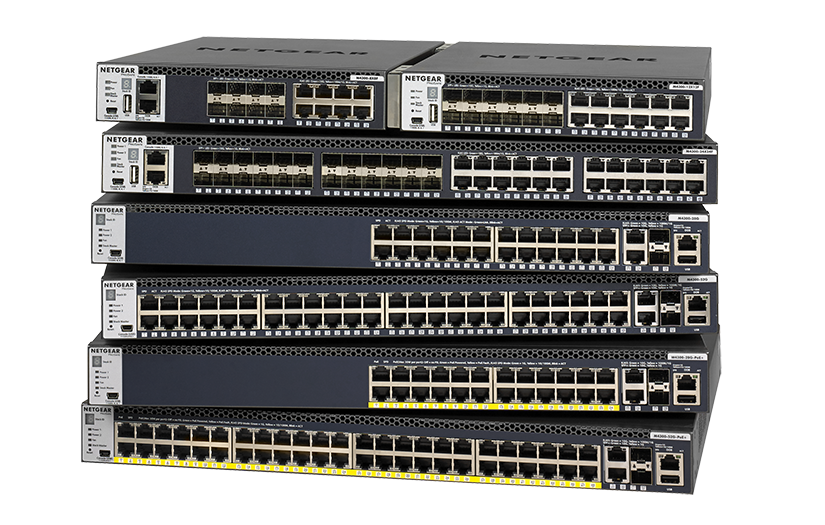

Коммутатор 3 уровня — это устройство, которое пересылает трафик на основе информации уровня 3 (главным образов через mac-адрес). коммутатор 3 уровня поддерживает все функции коммутации, а также имеет некоторые функции маршрутизации между VLAN. Он задуман, как технология ля повышения производительности сетевой маршрутизации в больших локальных сетях. Для коммутатора 3 уровня перенаправление уровня выполняется специализированными ASIC — это быстрее, чем маршрутизаторы, но им обычно не хватает расширенных возможностей маршрутизаторов. В отличие от маршрутизаторов, коммутатор 3 уровня менее подвержен задержке в сети, поскольку пакетам не нужно выполнять дополнительные действия через маршрутизатор. Коммутатор 3 уровня выполняет функции, как и уровня 2, поэтому, его также называют “многоуровневым” коммутатором, и некоторые коммутаторы 10GbE и Gigabit PoE относятся к этому типу.

Коммутатор 3 уровня — это прежде всего устройство для локальной вычислительной сети (LAN — Local Area Network). Т.е. данный коммутатор должен маршрутизировать трафик в локальной сети между существующими сегментами. Обычно он используется на уровне распределения (Distribution Layer) в иерархической модели сети.

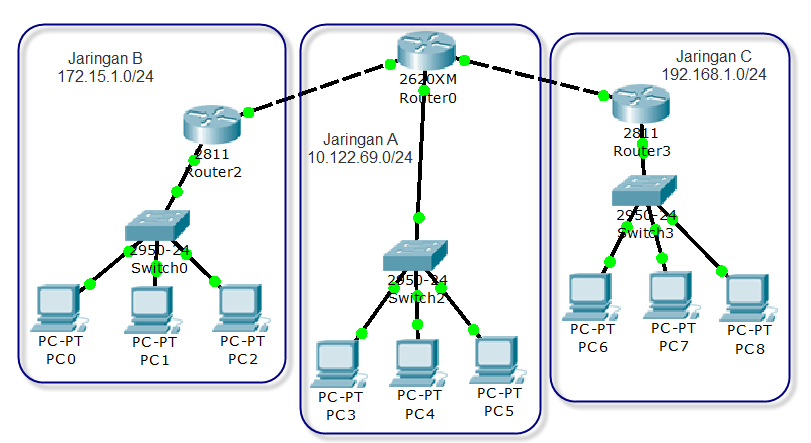

Маршрутизатор: для разных сетей и протоколов

Маршрутизатор — это вездесущее оборудование, применяемое в домашних сетях и сетях малого бизнеса. Это позволяет осуществлять связь между устройствами , подключенными к нему, и интернетом. Маршрутизатор может пересылать трафик (пакеты) на основе информации уровня 3, используя IP-адрес. Это позволяет сети проходить через разные протоколы . Маршрутизатор также служит первой линией безопасности, защищающей сеть от любых атак и вторжений. Работая, чтобы направить пакеты к месту назначения, маршрутизатор анализирует адрес назначения уровня 3 каждого пакета и определяет лучший следующий переход для него. Этот процесс занимает время, и, следовательно, каждый пакет сталкивается с некоторой задержкой.

Маршрутизатор предназначен для подключения локальной сети (LAN) к Глобальной компьютерной сети (WAN — Wide Area Network), т.е. осуществляет маршрутизацию трафика во внешний мир (Интернет, филиалы, удаленные сотрудники) и обратно.

Основные характеристики коммутатора 3 уровня и маршрутизатора:

Характеристики	Коммутатор 3 уровня	Маршрутизатор
Уровень 3 базовая маршрутизация	Да	Да
Управление трафиком	Да	Да
Поддержка карт WIC	Нет	Да
Передовая функция маршрутизации	Нет	Да
Экспедиторская архитектура	Hardware-ASIC	Software-IOS
Поддержка RMON	Да	Нет
Политическая производительность	высокая	низкая
Поддержка WAN	Нет	Да
WAN Интерфейсы	Нет	Да
Функции QoS	Нет	Да
NAT	Нет	Да
Способность LAN	Да	Нет

Коммутатор 3 уровня и маршрутизатор: сходства и различия

Сходства:

Коммутатор 3 уровня является как коммутатором, так и маршрутизатором: его можно рассматривать как маршрутизатор с несколькими портами Ethernet и с функцией коммутации. коммутатор 3 уровня включает коммутацию пакетов, проверяя их IP-адреса и МАС-адреса. Таким образом, коммутаторы уровня 3 могут разделить порты на отдельные VLAN и выполнять маршрутизацию между ними. Как и традиционный маршрутизатор, коммутатор 3 уровня также можно настроить для поддержки протоколов маршрутизации, таких как RIP, OSPF и EIGRP.

Различия:

Аппаратное обеспечение — основное различие между коммутатором L3 и маршрутизатором. Аппаратное обеспечение внутри коммутатора 3 уровня сочетает его с традиционными коммутаторами и маршрутизаторами, обеспечивая более высокую производительность для локальных сетей. Кроме того, коммутатор 3 уровня , разработанный специально для использования в интрасетях, обычно не имеет портов WAN и обладает функциями, которыми обычно обладает традиционный маршрутизатор. Таким образом, коммутатор 3 уровня часто используется для поддержки маршрутизации между VLAN.

Интерфейсы — еще одно различие между коммутатором L3 и маршрутизатором. коммутатор 3 уровня ограничен в поддерживаемых им интерфейсах (обычно это просто Ethernet для RJ45 и одномодовое/многомодовое волокно). В то время, как у маршрутизатора есть больше опций, таких как SDH, SONET, E1/Т1 и т.д. Кроме того, маршрутизаторы были устройствами, которые подключали LAN к WAN, а коммутаторы были просто устройствами LAN.

Принцип работы– коммутатор 3 уровня просматривает МАС-адрес хоста назначения и отправляет кадр только этому получателю. Маршрутизатор ссылается на целевой IP-адрес, а не на его МАС-адрес, поэтому он обеспечивает больше функциональных возможностей, чем простая маршрутизация пакетов, например назначение IP-адресов (DHCP) и фильтрация брандмауэра.

За исключением трех основных отличий, касающихся коммутатора 3 уровня от маршрутизатора, в следующей таблице приведены некоторые другие аспекты, помогающие отличить коммутатор 3 уровня от маршрутизатора.

Атрибут	Коммутатор 3 уровня	Маршрутизатор
Масштаб	Локальная сеть для офиса, центра обработки данных и кампуса	Локальная сеть для офиса, центра обработки данных и кампуса
Ключевые функциональные возможности	Маршруты через разные подсети или VLAN в локальной сети кампуса	Маршруты через разные сети через глобальную сеть передаются и маршрутизируются маршрутизатором.
Поддержка Edge Technologies	Не предусмотрено	NAT, firewalling, tunneling, IPSec
Размер таблицы маршрутизации	Меньшая таблица маршрутизации по сравнению с маршрутизатором	Значительно больше для поддержки нескольких записей маршрута
Forwarding Decision	Forwarding is performed by specialized ASICs	Performed by software
Поддержка интерфейса	Порты Ethernet (медь/оптоволокно)	Порты Ethernet (медь/оптоволокно), интерфейсы, такие как SONT, OC-N, T1/T3 и т. д.
Пропускная способность	Высокая	Менее чем 3 уровня
Коммутационная способность	Высокая коммутационная способность	Менее чем 3 уровня
Цена	Дешево	Дорого
Плотность порта	Высокая	Низкая

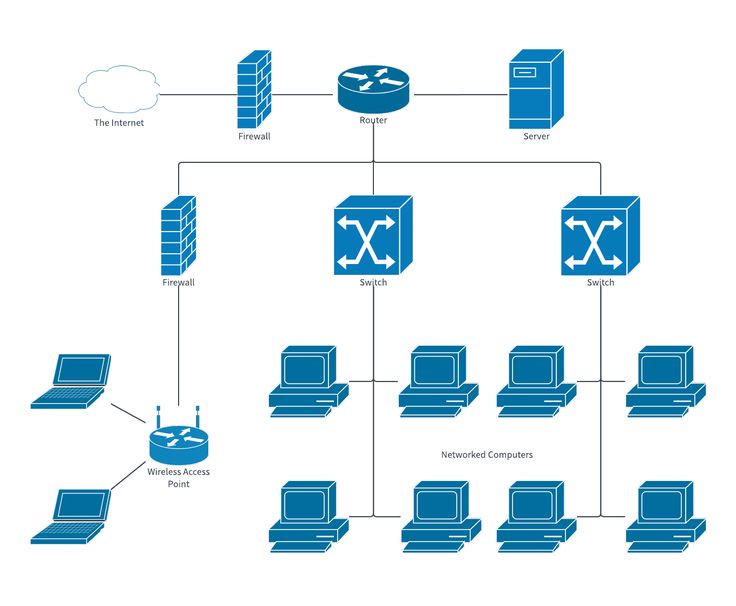

Коммутатор 3 уровня и маршрутизатор: Как выбрать?

Один из общих разговоров, касающихся коммутатора 3 уровня по сравнению с маршрутизатором, заключается в том, что, если существует маршрутизатор, нам нужен коммутатор 3 уровня .

Фактически, каждый из них может быть развернут в различных ситуациях и сценариях. Основываясь на сходствах и различиях, которые мы объяснили, ваш выбор на самом деле зависит от дизайна вашей сети и того, чего вы пытаетесь достичь.

Для коммутатора 3 уровня:

Из-за отсутствия возможности глобальной сети применение коммутаторов L3 часто попадает в среду интрасети с достаточно большим масштабом подсетей, устройств и трафика. Это может оправдать следующие сценарии:

• Департаментам нужны собственные широковещательные домены для обеспечения производительности или безопасности.
• Соедините свои комнаты и примите решение о коммутаторе L3, предоставляя больше интерфейсов Ethernet для прямого подключения к серверу, чем маршрутизатор.
• Подключите свои внутренние офисы через каналы уровня 2 через интернет-провайдера, вы можете напрямую разорвать соединение на коммутаторе L3 и одновременно настроить маршрутизацию на нем.
• Когда вам нужно больше сквозного и прямого доступа и связи между VLAN, лучше всего выбрать коммутатор 3 уровня.
• Сеть с большим количеством трансляций, которая нуждается в улучшении производительности VLANS.

Для маршрутизатора:

По мере того как каналы глобальной сети становятся в большей степени основанными на Ethernet, наблюдается тенденция к замене коммутаторов уровня 3 на маршрутизаторы. Однако маршрутизатор все еще обладает некоторыми специальными функциями, которые не может поддерживать коммутатор 3 уровня . Это незаменимо в таких ситуациях.

• Если вы собираетесь напрямую подключиться к интернет-провайдеру для предоставления доступа в Интернет, для этого создан маршрутизатор.
• Если вам необходимо объединить ваши офисы, например, чтобы соединить два офиса через общедоступный Интернет более безопасным способом, маршрутизатор может лучше удовлетворить потребности.
• Если вы являетесь CE, участвующим в конфигурации MPLS, вам нужен маршрутизатор.

Заключение

Когда вы выбираете между коммутатором L3 и маршрутизатором, вам необходимо понять бизнес-требования, прежде чем принимать решение: как правило, правильно выбрать маршрутизатор, когда большую часть времени ваше устройство выполняет маршрутизацию, в противном случае – коммутатор 3 уровня . Коммутатор может подходить лучше, когда вам нужно больше портов, лучшая производительность сети и сегментация VLAN.

Источник: community.fs.com

Сравнение маршрутизатора и L3-коммутатора Cisco • Блог.telecom-sales.ru

Таблицы для сравнения производительности коммутаторов и маршрутизаторов Cisco

Сравнительная таблица производительности коммутаторов Cisco 89,3 КБ

Сравнительная таблица производительности маршрутизаторов 118,3 КБ

Сравнивая производительность коммутаторов и маршрутизаторов, можно  сделать из этих таблиц два вывода:

• любой L3-коммутатор многократно производительнее любого маршрутизатора (производительность в миллионах пакетов в секунду у коммутаторов против  тысяч пакетов в секунду у маршрутизаторов)
•  L3-коммутаторы серий 3560, 3750, 3850, 4500, 6500 -обладают гораздо большей высокую производительностью, чем любые L2-коммутаторы.

L3-коммутатор способен выполнить только чистый IP-роутинг — он не умеет NAT, route-map или traffic-shape, подсчет трафика. Коммутаторы не способны работать с VPN-туннелями (Site-to-site VPN, Remote Access VPN, DMVPN), не могут шифровать трафик или выполнять функции statefull firewall, нет возможности использовать в качестве сервера телефонии (цифровой АТС).

Главное достоинство коммутатора 3го уровня — быстрая маршрутизация трафика разных L3-сегментов между собой,чаще всего это внутренний трафик без выхода в сеть Интернет.                                                                                                                                                   .

Как раз выход в Интернет вам обеспечит маршрутизатор. NAT настраивается также на маршрутизаторе.

Маршрутизация большого количества локальных сетей практически невозможна на маршрутизаторе, высока вероятность деградации сервиса при использовании QoS, ACL NBAR и других функций, приводящих к анализу приходящего на интерфейсы трафика. Скорее всего, проблемы начнутся при превышении скорости локального трафика более, чем до 100Мбит/с (в зависимости от модели конкретного маршрутизатора). Коммутатор, наоборот, с легкостью справится с этой задачей.

Основная причина в том, что коммутатор маршрутизирует трафик на основе CEF-таблиц.

Cisco Express Forwarding (CEF) — технология высокоскоростной маршрутизации/коммутации пакетов, использующаяся в маршрутизаторах и коммутаторах третьего уровня фирмы Cisco Systems, и позволяющая добиться более быстрой и эффективной обработки транзитного трафика.

Маршрутизатор тоже может использовать CEF, но если вы используете на маршрутизаторе функции, приводящие к анализу всего трафика, то трафик пойдет уже через процессор. Сравните в таблице производительности маршрутизаторов, приведенную в самом начале, какая производительность у маршрутизатора при «Fast\CEF switching» (с помощью таблиц) и какая при «Process switching» (решение о маршрутизации принимается процессором).

Итого, маршрутизатор отличается от L3-коммутатора тем, что маршрутизатор умеет очень гибко управлять трафиком, но обладает сравнительно низкой производительностью при работе внутри локальной сети, L3-коммутатор же наоборот обладает высокой производительностью, но не может влиять на трафик, обрабатывать его.

Про L2-коммутаторы можно сказать, что они применяются только на уровне доступа, обеспечивая подключение конечного пользовательского (не сетевого оборудования)

В небольшомм бренче до 10 человек достаточно поставить один маршрутизатор со встроенным свитчом (серии 800) или установленным модулем модулем расширения ESW (серии 1800,1900)или ESG.

В офисе на 50 человек можно установить один маршрутизатор средней производительности и один 48-портовый L2-коммутатор (возможно два 24-портовых).

В филиале до 200 человек будем использовать маршрутизатор и несколько  коммутаторов второго уровня. Важно понимать, что если вы разделили сеть на сегменты на уровне IP-адресов на несколько подсетей и производите роутинг между сетями на маршрутизаторе, то вам совершенно точно обеспечена высокая нагрузка на процессор, что вызовет недостаток производительности и жалобы конечных пользователей на дропание пакетов. Если большинство пользователи общаются только с компьютерами, серверами, принтерами и другими сетевыми устройствами только внутри своего L3-сегмента, и покидают пределы этого адресного пространства только для выхода в интернет, то данный дизайн сети будет удовлетворительным. При расширении сети, количества отделов, внутри которых трафик не должен вылезать наружу этого отдела, если разные отделы (в нашем случае это подсети или сегменты сети) вынуждены вести обмен данными между собой, то производительности маршрутизатора уже не хватит.

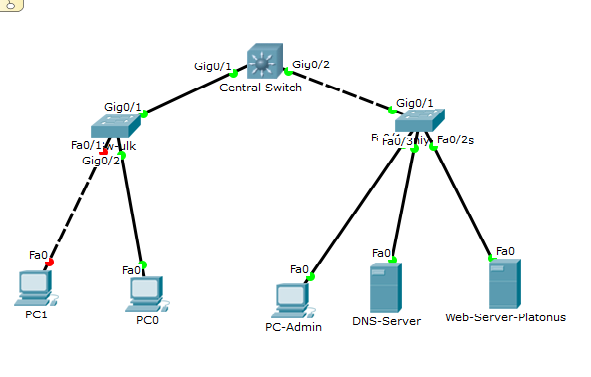

В таком крупном офисе (свыше 200 сотрудников) становится обязательным покупка высокопроизводительного коммутатора 3третьего уровня. В его задачи будет входить поддержка всех «шлюзов по умолчанию» локальных сегментов. Связь между этим коммутатором и хостами будет осуществляться через логические сетевые интерфейсы (interface VLAN или SVI). Маршрутизатор достаточно будет иметь всего два подключения — в интернет и к вашему L3-коммутатору. Пользователей же необходимо будет подключать через L2-коммутаторы, подключенные звездой или кольцом к L3-коммутатору с помощью гигабитных соединений, таким образом нам пригодится L3-коммутатор с Гигабитными портами. Таким образом, центром сети станет как раз L3-коммутатор, который будет отвечать за функции ядра и распределения одновременно, L2-коммутаторы на уровне доступа и маршрутизатор в качестве шлюза для подключения к Интернету или для связи с удаленными офисами посредством туннелей.

В действительно же БОЛЬШИХ кампусных сетях численностью более 500 человек и с высокими требованиями к производительности и функциональности может возникнуть необходимость даже на уровень доступа для подключения пользователей ставить L3-коммутаторы. Это может быть вызвано следующими причинами:

• недостаточная производительность L2 коммутаторов (особенно с гигабитными портами и при использовании в качестве серверных ферм)
• недостаточное кол-во поддерживаемых active vlan (255 против 1000 у L3)
• отсутствие функционала Q-n-Q
• недостаточное кол-во поддерживаемых записей ACL (у 2960 — 512, у 3560 — 2000)

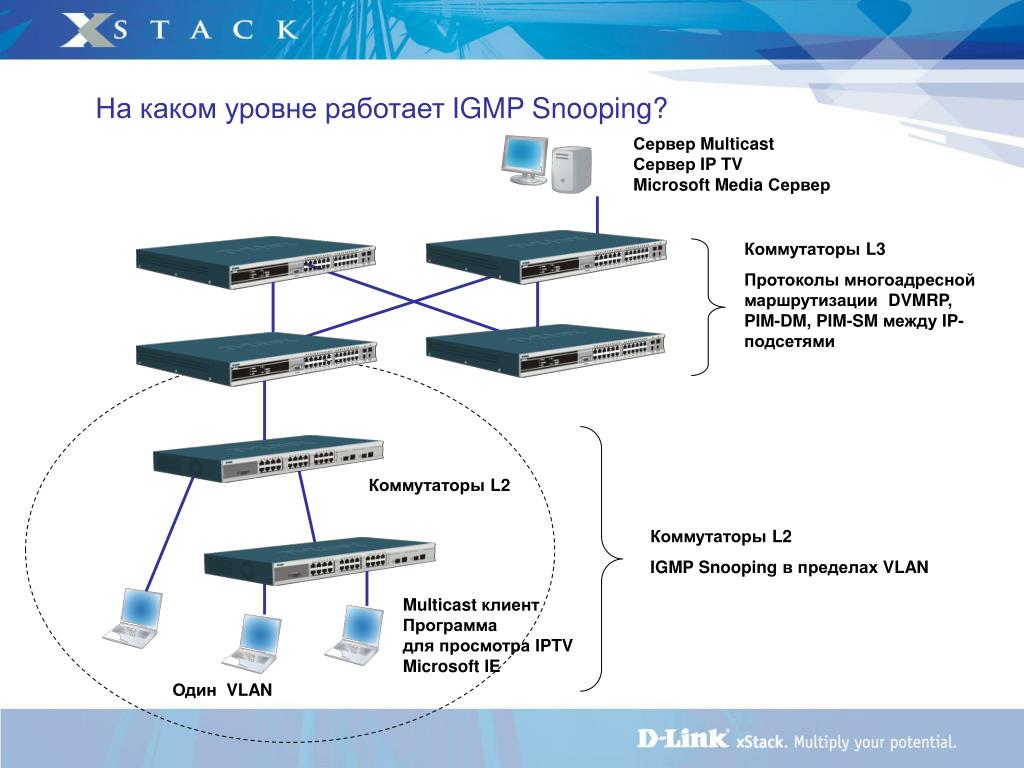

• ограниченные возможности работы с мультикастами
• недостаточные возможности QoS на L2-коммутаторах
• архитектура сети «L3-access» — т.е. точки маршрутизации локальных подсетей выносятся на уровень доступа, а наверх на уровень распределения отдаются уже суммированные маршруты…
• отсутствие L2 и STP на уровне распределения.

Что такое коммутатор уровня 3 и зачем он нужен вашей сети?

В современных сложных корпоративных сетях, включающих множество подсетей и виртуальных локальных сетей, коммутатор уровня 3 играет важную роль во многих системах. Но нужно ли это в вашей сети? Посмотрим.

Что такое коммутатор уровня 3?

Проще говоря, коммутатор уровня 3 сочетает в себе функции коммутатора и маршрутизатора. Он действует как коммутатор для подключения устройств, которые находятся в одной подсети или виртуальной локальной сети с молниеносной скоростью, и имеет встроенную интеллектуальную IP-маршрутизацию, чтобы удвоить роль маршрутизатора. Он может поддерживать протоколы маршрутизации, проверять входящие пакеты и даже принимать решения о маршрутизации на основе адресов источника и получателя. Вот как коммутатор уровня 3 действует как коммутатор и маршрутизатор.

Коммутатор уровня 3, который часто называют многоуровневым коммутатором, повышает гибкость сети.

Характеристики коммутатора уровня 3

Характеристики коммутатора уровня 3:

• Поставляется с 24 портами Ethernet, но без интерфейса WAN.
• Действует как коммутатор для подключения устройств в одной подсети.
• Алгоритм переключения прост и одинаков для большинства маршрутизируемых протоколов.
• Работает на двух уровнях OSI — уровне 2 и уровне 3.

Назначение коммутатора уровня 3

Существует много путаницы в отношении использования коммутатора уровня 3, потому что в традиционной конфигурации маршрутизаторы работают на уровне 3 модели OSI, а коммутаторы работают на уровне 2. Итак, как этот переключатель уровня 3 подходит к этой модели? Кроме того, название «коммутатор уровня 3» вызывает путаницу, поскольку коммутаторы обычно работают на уровне 2.

Первоначально коммутаторы уровня 3 были задуманы для повышения производительности маршрутизации в больших сетях, особенно в корпоративных интрасетях. Чтобы понять цель, давайте немного вернемся назад и посмотрим, как развивались эти переключатели.

Коммутаторы уровня 2 работают хорошо, когда в сетях VLAN трафик от низкого до среднего. Но эти коммутаторы зависали при увеличении трафика. Таким образом, возникла необходимость расширить функциональность уровня 2.

Одним из вариантов было использование маршрутизатора вместо коммутатора, но тогда маршрутизаторы работают медленнее, чем коммутаторы, поэтому это может привести к снижению производительности.

Чтобы преодолеть этот недостаток, исследователи подумали о внедрении маршрутизатора в коммутатор. Хотя это технически осуществимо, это не идеальный вариант, поскольку коммутаторы уровня 2 работают только с кадром Ethernet MAC, а уровень 3 обрабатывает несколько протоколов маршрутизации.

Исследователи сочли это слишком сложным, поэтому им пришла в голову идея коммутаторов уровня 3, которые действовали бы как маршрутизаторы с быстрой пересылкой через базовое оборудование.

Вот почему основное различие между коммутаторами уровня 3 и маршрутизаторами заключается в аппаратном обеспечении. Если вы взглянете на аппаратное обеспечение коммутатора уровня 3, вы увидите сочетание традиционных коммутаторов и маршрутизаторов, за исключением того, что программная логика маршрутизаторов заменена аппаратной интеграцией микросхем для повышения производительности.

Cisco

Кроме того, маршрутизатор коммутатора уровня 3 не будет иметь портов WAN и других функций WAN, которые вы обычно видите в традиционном маршрутизаторе.

Преимущества коммутатора уровня 3

Из приведенного выше обсуждения назначение/преимущества коммутатора уровня 3:

• Поддержка маршрутизации между виртуальными локальными сетями.
• Улучшение локализации неисправностей.
• Упрощение управления безопасностью.
• Уменьшить объем широковещательного трафика.
• Упростите процесс настройки VLAN, так как между каждой VLAN не требуется отдельный маршрутизатор.
• Отдельные таблицы маршрутизации и, как следствие, лучшее разделение трафика.
• Упростите устранение неполадок, так как устранение проблем на уровне L2 утомительно и требует много времени.
• Поддержка учета потоков и высокоскоростная масштабируемость.
• Меньшая задержка в сети, поскольку пакету не нужно совершать дополнительные переходы для прохождения через маршрутизатор.

Теперь, когда вы знаете, зачем вашей организации нужен коммутатор уровня 3, давайте также рассмотрим возможные проблемы, связанные с ним.

Недостатки коммутатора уровня 3

Как и у любого продукта, у коммутатора уровня 3 есть свои недостатки. Мы кратко рассмотрим каждый из этих недостатков, чтобы помочь вам принять правильное решение.

Стоимость

Стоимость является одним из основных недостатков коммутатора уровня 3. Он стоит намного дороже, чем традиционный коммутатор, а настройка и администрирование этих коммутаторов также требует больше усилий. Таким образом, организация должна быть готова потратить дополнительные ресурсы на настройку коммутаторов уровня 3.

Ограниченное применение

Коммутаторы уровня 3 наиболее применимы только для крупных сред интрасети с большим количеством подсетей устройств и трафика. Дома и небольшие организации не нуждаются в этих коммутаторах.

Отсутствие функций WAN

Отсутствие функций WAN — еще один серьезный недостаток коммутаторов уровня 3. Это означает, что вы не можете полностью отказаться от маршрутизаторов, и вам потребуются как маршрутизаторы, так и коммутаторы уровня 3 для маршрутизации трафика внутри и за пределами вашей организации.

Несколько арендаторов и виртуализация

По сравнению с коммутацией уровня 2 маршрутизация уровня 3 относительно медленнее. Это может быть проблемой, если вы хотите распределить VLAN по нескольким коммутаторам для поддержки нескольких арендаторов и виртуализации.

Отсутствие гибкости

Поскольку маршрутизация осуществляется на уровне доступа, виртуальные локальные сети будут локальными для этого конкретного коммутатора. Другими словами, одна VLAN будет связана с одним коммутатором и не может использоваться на других коммутаторах. Это ограничение означает, что вы должны хорошо спланировать, чтобы одна локальная сеть не использовала несколько коммутаторов.

Вам это нужно?

Теперь возникает большой вопрос: нужен ли вообще коммутатор уровня 3 для вашей сети? Ну, это зависит от конфигурации вашей сети и ее размера.

Вообще говоря, вам нужен коммутатор уровня 3, если вы ответите утвердительно на любой из приведенных ниже вопросов.

• Есть ли в вашей сети VLAN? Планируете ли вы включить их в ближайшее время?
• Нужны ли отдельным отделам отдельные широковещательные домены для обеспечения безопасности и производительности?
• У вас есть подсети, подключенные через маршрутизатор?
• В вашей сети более 250 устройств, подключенных к одной VLAN?

Если вы ответили утвердительно на один или несколько из приведенных выше вопросов, вам обязательно нужен коммутатор уровня 3 для повышения производительности. Во всех остальных случаях это необязательно.

Коммутаторы уровня 3 действуют как коммутаторы и маршрутизаторы. Они идеально подходят только для VLAN, так как не имеют интерфейса WAN. Но в VLAN это дает вам несколько вариантов эффективного управления пропускной способностью. Вот почему коммутаторы уровня 3 представляют собой мощную и масштабируемую технологию для создания высокопроизводительных сетей Ethernet.

Внедрили ли вы в своей организации коммутатор уровня 3? Не могли бы вы поделиться своим опытом с нашими читателями в разделе комментариев?

Коммутация уровня 3 и уровня 2

1. Последнее обновление

2. Сохранить как PDF

В этой статье обсуждаются различия между коммутаторами уровня 2 и уровня 3, а также соответствующие варианты использования каждого из них.

Обзор

Традиционная коммутация работает на уровне 2 модели OSI, где пакеты отправляются на определенный порт коммутатора на основе MAC-адресов назначения. Маршрутизация работает на уровне 3, где пакеты отправляются на определенный IP-адрес следующего перехода на основе IP-адреса назначения. Устройствам в одном и том же сегменте уровня 2 не требуется маршрутизация для доступа к локальным одноранговым узлам. Однако необходим MAC-адрес назначения, который можно разрешить с помощью протокола разрешения адресов (ARP), как показано ниже:



Здесь ПК А хочет отправить трафик на ПК Б по IP-адресу 192.168.1.6. Однако он не знает уникальный MAC-адрес до тех пор, пока не обнаружит его через ARP, который широковещательно передается по всему сегменту уровня 2:



Затем он отправляет пакет на соответствующий MAC-адрес назначения, который коммутатор затем пересылает. указать правильный порт на основе его таблицы MAC-адресов.



В среде коммутатора уровня 2 существует широковещательный домен. Любой широковещательный трафик на коммутаторе будет пересылаться на все порты, за исключением порта, на который прибыл широковещательный пакет. Широковещательные сообщения содержатся в одном и том же сегменте уровня 2, поскольку они не пересекают границу уровня 3.



Крупные широковещательные домены уровня 2 могут быть подвержены некоторым непреднамеренным проблемам, таким как широковещательные штормы, которые могут вызвать перебои в работе сети. Кроме того, может быть предпочтительнее разделить определенных клиентов на разные широковещательные домены по соображениям безопасности и политики. Именно тогда становится полезным настроить VLAN. Коммутатор уровня 2 может назначать виртуальные локальные сети определенным портам коммутатора, которые, в свою очередь, находятся в разных подсетях уровня 3 и, следовательно, в разных широковещательных доменах. VLAN обеспечивают большую гибкость, позволяя различным сетям уровня 3 совместно использовать одну и ту же инфраструктуру уровня 2. На изображении ниже показан пример среды с несколькими VLAN на коммутаторе уровня 2:



Поскольку виртуальные локальные сети существуют в собственной подсети уровня 3, для передачи трафика между виртуальными локальными сетями необходимо выполнить маршрутизацию. Здесь можно использовать коммутатор уровня 3. Коммутатор уровня 3 — это, по сути, коммутатор, который может выполнять функции маршрутизации в дополнение к коммутации. Клиентскому компьютеру требуется шлюз по умолчанию для подключения уровня 3 к удаленным подсетям. Когда компьютер отправляет трафик в другую подсеть, MAC-адрес назначения в пакете будет адресом шлюза по умолчанию, который затем примет пакет на уровне 2 и перенаправит трафик в соответствующий пункт назначения на основе своей таблицы маршрутизации.



На приведенной ниже диаграмме показан пример коммутационной маршрутизации уровня 3 между сетями VLAN через два интерфейса VLAN. Как и прежде, устройству уровня 3 по-прежнему необходимо разрешить MAC-адрес ПК B с помощью запроса ARP, переданного в сеть VLAN 20.
