Как проверить, работает ли магнетрон в микроволновке?

К сожалению, у всякой техники есть свой срок службы, и микроволновые печи не являются исключением. Порой мы сталкиваемся с тем, что на разогрев блюда начинает уходить больше времени, чем обычно. А порой устройство внешне работает исправно, но еда так и остается холодной. Часто причиной такого поведения микроволновки, является неисправный магнетрон. Где же находится эта деталь и как ее проверить?

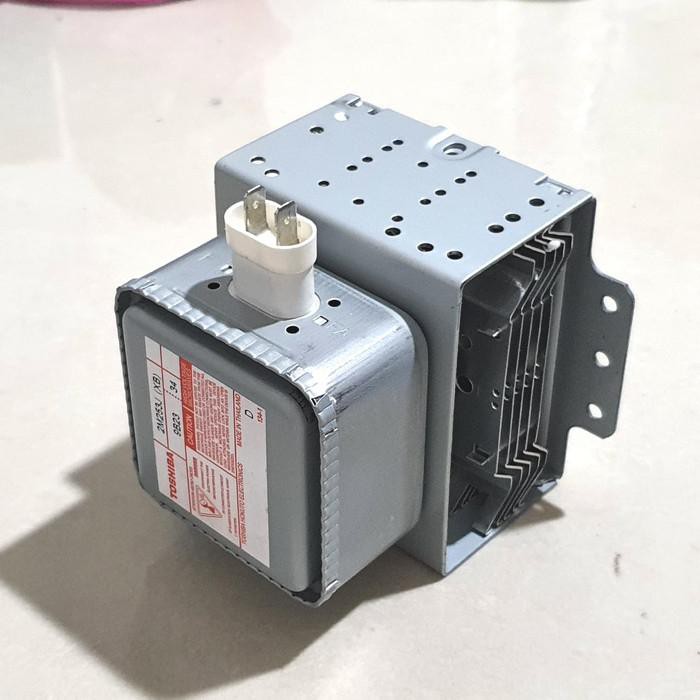

Что такое магнетрон

Микроволновки могут сильно различаться между собой, но есть одна деталь, без которой не сможет работать ни одна существующая модель, будь то Самсунг, Филипс или другая известная марка.

Именно от качественного магнетрона и зависит вся работа СВЧ-печи.

Из чего же состоит эта деталь?

1. Для излучения волн прибор оснащен специальной антенной.
2. Для изоляции антенны от рабочей поверхности используется специальный цилиндр, изготовленный из качественного металла.
3. За распределение магнитных полей отвечает особый магнитопровод.
4. А вот за распределение потоков отвечают магниты.
5. Для того чтобы деталь не перегревалась, важной комплектующей для нее является радиатор.
6. Чтобы излучения микроволновой печи не приносили вреда, магнетрон оснащен специальными фильтрами.

Схема устройства магнетрона

Такая конструкция как магнетрон, понятна только профессионалам. Ремонтировать ее самостоятельно – процесс трудоемкий и неблагодарный. Если вы уверены в том, что проблема именно в нем, лучше обратиться к специалисту.

Какие проблемы могут возникнуть

Изучив устройство магнетрона, становится понятно, что из строя выходит не вся деталь. Возможно, не работает какая-то из его частей, что и необходимо установить. Существует несколько распространенных причин поломки. Как проверить магнетрон и узнать, где именно кроется неисправность?

1. Одной из важных составляющих магнетрона является специальный колпачок, который сохраняет вакуумность трубы.
   Если проблема в нем, то заменить его не составит труда.
2. Если деталь перегревается, то значит, из строя вышел радиатор.
3. Из-за перегрева может произойти обрыв нити накаливания. Для диагностики этой неисправности потребуется специальный тестер. В рабочем состоянии нить показывает напряжение 5-7 Ом. Если она вышла из строя, то напряжение упадет до 2-3 Ом, если же произошел обрыв, то прибор покажет бесконечность.
4. Поломка фильтра проверяется тестером. Если деталь исправна, прибор покажет бесконечность, в случае поломки – вы увидите численное сопротивление.

Существуют поломки, которые вы не сможете диагностировать самостоятельно. Для этого необходимо обладать не только знаниями, но и специальным оборудованием.

Как проверить магнетрон

Цена замены этой детали настолько высока, что многие предпочитают приобрести новую микроволновку, а не ремонтировать старую. Прежде чем отправить испортившийся прибор на помойку, необходимо убедиться в том, что проблема именно в этой дорогостоящей детали.

Для этого необходимо проделать определенные манипуляции:

1. Первое, что вы должны сделать, чтобы проверить магнетрон – это отключить питание в микроволновке, выключив устройство из сети.
2. Осмотрите внутренние стенки микроволновой печи. В случае неисправности магнетрона, вы обнаружите оплавленные участки, потемневшие или сгоревшие стены.
3. Если внешних признаков нет, необходимо произвести диагностику тестером.
4. Проверьте, исправен ли предохранитель.

Основными признаками того, что магнетрон вышел из строя, являются странные звуки, дым или искры из печи.

После таких внешних проявлений микроволновка перестает корректно работать.

Устанавливаем новую деталь

Если у вас дорогостоящая модель СВЧ, то разумней все же заменить поломавшуюся деталь, а не покупать новую печку. Конечно, лучше всего обратиться в сервисный центр, но можно попробовать произвести замену самостоятельно.

Покупая новый магнетрон, обратите внимание на то, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. В противном случае вы рискуете приобрести бесполезную деталь.

Подсоединить новый магнетрон не составляет труда, так как он имеет всего два основных контакта. Подробная информация обо всех обозначениях есть на схеме, главное, проверить соответствие следующих частей устройства:

1. Антенна должна соответствовать диаметру заводской.
2. Следите за плотным прилеганием нового устройства к волноводу.
3. Длина неисправной антенны должна соответствовать новой.

Лучше всего, выкрутить старую деталь и отправиться в сервис с ней, чтобы специалисты подобрали вам нужную.

Заключение

Микроволновка – незаменимая помощница на любой кухне. С ее помощью можно и быстро подогреть еду, и приготовить вкусное блюдо. Поломка этого технического чуда вызывает некоторый ступор и парализует привычный ритм жизни. Многие из существующих неисправностей СВЧ можно решить самостоятельно, но если из строя вышел магнетрон, обратитесь к специалисту. Производить ремонт самостоятельно опасно не только для техники, но и для вас.

тест почти элементарен, если есть приборы

Люди не мыслят существования без комфорта, которое обеспечивает всевозможная умная техника. Например, быстрое приготовление пищи значительно облегчает жизнь человека, экономит время, которого почему-то всегда недостаточно. Одним из таких незаменимых приборов на кухнях давно стала микроволновая печь, исполняющая свои обязанности в считаные минуты. Однако у любых устройств — сложных или простых — случаются поломки, и здесь нет исключений.

Источником проблем с микроволновкой становится генератор волн, которые нагревают пищу. Нередко разгадать загадку неработающего прибора можно самостоятельно, так как проверить магнетрон можно, при этом даже выходить из дома не придется.

Знакомство с магнетроном

Любая СВЧ-печь оснащается этим устройством — мощным электровакуумным прибором — лампой, чья функция — выработка микроволн. Они появляются в результате взаимодействия магнитного поля и потока электронов, создаваемых магнетроном. Благодаря ему в движение приходят молекулы воды в продуктах. Результат этих хаотических колебаний — почти мгновенный разогрев пищи.

Элемент из элементов

Главная деталь СВЧ-печи состоит из:

• антенны, излучающей микроволновую энергию;
• кольцевых магнитов, распределяющих магнитное поле;
• магнитопровода, пропускающего и распределяющего магнитный поток;
• радиатора, рассеивающего тепло, предохраняющего прибор от перегрева;
• разъема с двумя контактами, предназначенными для подключения питания;
• термопредохранителя, защищающего устройство в случае перегрева;
• фильтров, ограничивающих распространение СВЧ-излучения;
• цилиндра, изолирующего антенну от корпуса магнетрона.

Так как устройство магнетрона никак нельзя назвать элементарным, его способен отремонтировать только профессионал, самостоятельные попытки реанимировать элемент обычно не рекомендуются. Однако понять, что стало виновником «аварии», под силу любому владельцу микроволновой печи. Львиная доля возникающих неисправностей (около 90%) связана именно с работой магнетрона. Нельзя исключать и срок эксплуатации, ведь любой кухонный прибор вынужден практически ежедневно выполнять свои обязанности.

Симптомы потенциальных проблем

Магнетрон — небольшой, но достаточно сложный и дорогой прибор, он может отказаться нагревать продукты по нескольким причинам. Из строя обычно выходит одна из частей устройства, и здесь важно корректное ее определение. Есть несколько распространенных причин для отказа микроволновки, но не со всеми неисправностями могут справиться даже в специализированных мастерских. Чаще требуется замена магнетрона, выявить такой случай — задача, подвластная хозяевам.

Признаки неисправности микроволновой печи:

1. Прекращение подогрева. Есть 2 варианта: прибор работает, однако абсолютно не греет, но иногда он функционирует, но не постоянно, а периодически.
2. Появляется искрение либо дым.
3. На внутренних стенках прибора обнаруживаются оплавленные участки.
4. СВЧ-печь во время работы издает непривычные звуки — гудит, жужжит.

Любой из этих фактов — причина, указывающая на наличие каких-либо неисправностей. В таких случаях необходима срочная диагностика и последующий ремонт. Однако некоторые ЧП исправить не удастся. К безнадежным случаям относятся такие ситуации:

• нарушение вакуума;
• обрыв/перегорание накала;
• отсутствие генерации тока, несмотря на наличие напряжения и целостности нити накаливания;
• короткое замыкание из-за пересечения анода и катода.

Вероятные неисправности

Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети.

Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.

Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.

Сложный состав небольшого устройства — причина множества «подозреваемых», ремонт которых может быть как простым, так и не очень. Нередко строй покидают основные элементы — поврежденные диоды, конденсаторы, предохранители, трансформаторы.

Присущи поломки и героям этой статьи.

«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:

1. Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
2. Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
3. Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
4. Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
5. Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.
6. Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
7. Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.

Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.

Как устраняются неисправности?

Единственный вариант, оптимальный для домашних мастеров, — извлечение поломанной детали и ее замена новым элементом. Ту же работу чаще делают и специалисты, так как большая часть составляющих чаще вовсе не подлежит ремонту. Замену осуществляют по такому алгоритму:

• микроволновку отключают от электросети;
• дают время трансформатору на разрядку — в районе 5 минут;
• от неисправной детали отсоединяют клеммы, затем ее удаляют;
• на ее место ставят исправный элемент.

Главное условие — полное соответствие электрической схеме устройства. Любая вольность станет причиной незамедлительного выхода СВЧ-печи из строя. К самым важным операциям относят подключение (и извлечение) конденсатора, трансформатора. Корректное расположение клемм — второй важный фактор. Неправильное подсоединение станет причиной поломки уже нескольких деталей, а ремонт значительно усложнится, либо станет невозможным.

Если диагностирована поломка электроники, то самостоятельные работы — табу, так как только вмешательство профессионалов обеспечит дальнейшее безотказное функционирование прибора, и магнетрона — в частности.

Так как проверить магнетрон без измерительных приборов не получится, то универсальный мультиметр, позволяющий измерить напряжение, силу тока и сопротивление, — тот необходимый инструмент, без которого подобная работа невозможна.

Подскажет, где можно наткнуться на неисправность, этот видеоролик:

Видео загружается…

Как проверить магнетрон в микроволновке? Статьи

Микроволновка в наше время присутствует на кухне практически каждого дома, поэтому неудивительно, что выход их строя столь востребованного и полезного в быту устройства вызывает огорчение владельцев. Основным функциональным элементом микроволновой печи является магнетрон, который в большинстве случаев и выступает причиной неполадок СВЧ. Но если возникли проблемы с представленным компонентом, то устройство выбрасывать не стоит, можно попробовать сделать ремонт, вернуть прежнюю работоспособность микроволновой печи.

Магнетрон – функции, принцип работы элемента

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри.

Строение магнетрона включает целый ряд функциональных деталей, корпус лампы состоит из двух частей:

• внешний кожух магнетрона в совокупности с фланцем образуют магнитопровод, который позволяет устройству распространять магнитное поле;
• коробка фильтра (внутреннее реле) содержит индуктивные выводы.

К коробке фильтра подсоединен вывод питания. Антенна, которая представляет собой заваренную трубку с металлическим колпачком, размещена сверху кожуха магнетрона и выполняет функцию излучения энергии микроволн. При этом она полностью изолирована от корпуса. Трансформатор, который подсоединен к магнетрону, является источником его питания.

В связи с тем, что эта электронная лампа включает значительное количество деталей, она может выйти из строя в результате возникновения дефектов на одной из них. Таким образом, неисправность небольшой детали лампы может создавать помехи для функционирования микроволновой печи в целом.

Проверка магнетрона микроволновки на предмет неисправности

Прежде чем приступить к проверке исправности элемента, нужно убедиться, что электрическая сеть обеспечивает устройство достаточным количеством напряжения. В противном случае процедура не будет результативной. Прежде чем разобрать лампу, нужно отключить устройство от питания. А после снятия внешнего кожуха, следует разрядить высоковольтный конденсатор.

Причины неисправности могут быть разными, однако есть возможность некоторые из них протестировать.

1. Обрыв нити накала. Проверяется при помощи тестера после разборки магнетрона. Тестер следует перевести в режим сопротивления и дотронуться щупами к элементу питания детали. Если показатели колеблются в районе 2-3, значит накал рабочий. Если на приборе появляется символ бесконечности, регистрируется неисправность.
2. Потеря эмиссии. Такое нарушение подразумевает истощение катодного элемента. В результате такой неполадки требуется полная замена магнетрона.

Осуществлять ремонт микроволновки самостоятельно не рекомендуется, ведь при малейших отклонениях, неисправностях можно навредить не только аппарату, но и себе. Наилучшим выходом будет обращение в службу сервиса или к специалистам, которые осуществляют ремонтные работы на профессиональном уровне.

Неисправности магнетронов | yourmicrowell.ru

В предыдущих статьях мы выяснили, что магнетрон является весьма сложным электронным компонентом микроволновой печи и состоит из довольно большого количества деталей. Всем известно, что чем сложнее устройство, тем меньше его надежность. Работа любого сложного устройства в целом, зависит от исправности каждой отдельно взятой детали, которая входит в состав этого устройства. Следовательно – чем больше деталей содержит устройство, тем больше неисправностей может возникнуть в нем. В этой статье, рассмотрим наиболее распространенные неисправности магнетрона. Но прежде чем мы начнем, хочу напомнить вам о соблюдении необходимых мер безопасности при ремонте микроволновых печей.

Перед тем как, вскрыть кожух печи, обязательно отключите ее от питающей сети. После того как вы снимите кожух, разрядите высоковольтный конденсатор. Для этого отверткой с хорошо изолированной ручкой замкните вывод конденсатора, к которому присоединен высоковольтный диод, на корпус печи!

У каждой вещи, будь то  электроприбор или какой то механизм, есть свой срок годности и ресурс работы. В нашем мире нет ничего вечного и магнетрон не исключение. Ресурс работы магнетрона напрямую зависит от режима его эксплуатации. Чем интенсивнее работает микроволновая печь, тем меньше прослужит магнетрон. В процессе долгой эксплуатации магнетрон «стареет и изнашивается», в результате возникает такая неисправность, как потеря эмиссии катода, т. е. область катода со временем истощается, и он теряет способность эмитировать электроны в рабочую область, из-за чего магнетрон и перестает работать. Вторая неисправность, которая может возникнуть в процессе долгой эксплуатации – это обрыв нити накала. В этом случае можно привести в пример обычную лампу накаливания, сколько бы она вам не светила, рано или поздно, все равно перегорит. В результате обрыва нити накала, возникает приблизительно та же ситуация, что и в первом случае. Катод не подогревается, следовательно – нет эмиссии. Эти две неисправности часто встречаются на практике, а если рассуждать теоретически, то можно предположить возникновение третьей неисправности в результате продолжительной эксплуатации печи – это выход из строя магнитной системы магнетрона. В случае неисправности магнитной системы электроны будут просто лететь от катода к аноду, не будут «кружить» вдоль поверхности анода и СВЧ колебаний в резонаторах не возникнет. На практике, именно в магнетронах мне такое не встречалось, но встречалось в других устройствах содержащих постоянные магниты. От времени или под воздействием внешних факторов, постоянный магнит может терять свои свойства (размагничиваться).

Как проверить работоспособность магнетрона?  В случае с обрывом нити накала, все очень просто – надо взять обычный тестер, переключить его в режим измерения сопротивления (желательно в один из первых), и коснуться щупами клемм питания магнетрона, предварительно отсоединив хотя бы одну из них от цепи питания. В случае исправности нити накала, тестер покажет сопротивление порядка 2 – 3 Ома, практически короткое замыкание (верхний рисунок). Если же нить оборвана, то прибор покажет «бесконечность», т.е. никак не отреагирует на прикосновение щупов к клеммам магнетрона. Но не спешите выкидывать такой магнетрон. Что бы убедиться в обрыве до конца, аккуратно снимите крышку фильтра магнетрона и убедитесь в том, что катушки фильтра надежно соединяют клеммы питания с проходными конденсаторами и выводы магнетрона. Часто бывает так, что из-за не качественной сварки, одна из катушек отрывается от вывода проходного конденсатора или от вывода магнетрона (на нижнем рисунке места возможного разрыва обозначены желтыми стрелками). Такой магнетрон еще можно восстановить, не тратя денег на новый.

Что касается потери эмиссии, то здесь лучше всего применить метод замены на заведомо исправный магнетрон. Но прежде, чем менять, нужно убедиться в наличии всех питающих напряжений.

Еще одной очень распространенной неисправностью магнетрона, является пробой проходных конденсаторов фильтра магнетрона. Проверить это, то же просто, тем же тестером. В режиме измерения сопротивления нужно коснуться щупами прибора одной из клемм питания магнетрона и его корпуса. Если прибор покажет  «бесконечность» — конденсаторы исправны (нижний рисунок). Если прибор покажет хоть какое то сопротивление, значит, один из конденсаторов пробит или в утечке. При наличии других исправных конденсаторов, их можно просто заменить, если нет, то лучше заменить магнетрон на заведомо исправный.

Отдельно хотелось бы сказать о питающем напряжении. Дело в том, что магнетрон запитан от не стабилизированного источника питания и если в сети упало напряжение, значит, упадет и напряжение накала, необходимое для оптимального разогрева катода магнетрона – следовательно, эмиссия будет слабее, и магнетрон не будет развивать нужной мощности. Так же упадет и анодное напряжение, необходимое для создания электрического поля между катодом и анодом. При низком питающем напряжении печь будет греть слабо или вообще не будет работать. Так, что если ваша печь вдруг, почему-то перестала разогревать вам ваши котлеты – не лезьте сразу внутрь. Для начала измерьте напряжение в сети и если оно намного ниже номинала — то печь тут не причем.

В следующей статье более подробно остановимся на диагностике неисправностей магнетрона и цепей его питания.





2.2. Еще один способ проверки магнетрона

Читайте также

СПОСОБ КРОЛЛЯ

СПОСОБ КРОЛЛЯ В тридцатые годы XX века в Люксембурге усердно трудился над разработкой способа восстановления четыреххлористого титана металлическим магнием немецкий исследователь Вильгельм Кролль. Его не очень смущало то обстоятельство, что такая попытка была сделана

Изобрести способ изобретать

Изобрести способ изобретать В 1953 году американский психолог А. Осборн предпринял попытку усовершенствовать метод «проб и ошибок». Пытаясь решить задачу этим методом, изобретатель выдвигает какую-то идею («А если сделать так?»), а затем проверяет, годится она или нет. Есть

2.3. Устройства управления и проверки состояния шлейфа охраны по телефону

2.3. Устройства управления и проверки состояния шлейфа охраны по телефону 2.3.1. Простой вариант устройства управления Телефонная сеть, кроме своего прямого назначения, обладает еще несколькими преимуществами, которые разумно, без вреда для других абонентов, можно

Стеклодувный способ изготовления художественных изделий

Стеклодувный способ изготовления художественных изделий Этот способ изготовления различных фигурок из стекла заключается в том, что из приготовленных заранее стеклянных трубок или стержней выдувают и лепят мелкие фигурки. Сделать их можно даже в небольшой мастерской,

4.10.5 Дополнительные проверки

4.10.5 Дополнительные проверки Когда установление несоответствий или отклонений ставит под сомнение соответствие лаборатории ее собственным политике и процедурам или настоящему стандарту, лаборатория должна как можно скорее обеспечить проверку по 4.13 определенных

4.13 Внутренние проверки

4.13 Внутренние проверки 4.13.1 Лаборатория должна периодически и в соответствии с предварительно установленными графиком и процедурой проводить внутренние проверки своей деятельности, чтобы удостовериться, соответствует ли она по-прежнему требованиям системы качества и

5.

6.3.3 Промежуточные проверки

5.6.3.3 Промежуточные проверки Проверки, необходимые для поддержки доверия к статусу калибровки эталонов сравнения, первичных, переводных или рабочих эталонов и эталонных материалов, должны проводиться в соответствии с определенными процедурами и

1.4. Обязательные правила при замене магнетрона

1.4. Обязательные правила при замене магнетрона При замене магнетрона необходимо строго соблюдать правила:1. Диаметр антенны (коаксиальной линии) и крепеж должны точно совпадать с оригиналом.2. Магнетрон должен плотно соприкасаться с волноводом.3. Длина антенны должна

1.6.1. Источник питания магнетрона

1.6.1. Источник питания магнетрона На рис. 1.13 представлена типовая электрическая схема источника питания магнетронов типа 2М-219хх. Рис. 1.13. Типовая электрическая схема источника питания магнетронов типа 2М-219ххУзел соединения магнетрона с источником питания содержит

Один на один с океаном

Один на один с океаном Намечена цель, и не может быть отмены приказа. Уолт Уитмен Лет десять назад у берегов США отправилась на дно морская экспедиция. После придирчивого отбора кандидатов в подводный экипаж зачислили… козу, обезьяну, дюжину белых мышей и морских

Простой немецкий способ

Простой немецкий способ В этом случае кладку производят восходящими рядами, лежащие выше камни должны перекрывать нижние плитки и с боковым, и верхним напуском. Величина напуска зависит от вида укладки, уклона крыши, формы и размеров плиток. Обычно величину напуска

Простой французский способ

Простой французский способ Выполняется так же, как простой немецкий. Но при этом способе используют квадратную плитку со скошенными боковыми углами или шестиугольную. Плитки крепят к обрешетке гвоздями (рис. 44). Рис. 44. Укладка сланцевых плиток французским

Двойной английский способ

Двойной английский способ Двойная укладка по английскому способу производится горизонтальными рядами с использованием плиток прямоугольной, готической или квадратной формы. Плитки кладут с вертикальным напуском, с перевязкой и боковым промежутком, равным 30–60 мм. Эта

4.2.6 Доступ для проверки заказчиком

4. 2.6 Доступ для проверки заказчиком Разработчик должен обеспечить заказчику или его полномочному представителю доступ к средствам разработчика и субподрядчика, включая среды разработки и верификации ПО, для проверки программных средств и работ, требуемых в

Как проверить магнетрон микроволновой печи

09.11.2016

Магнетрон – главный элемент, благодаря которому функционирует СВЧ печь. Благодаря взаимодействию катода и анода внутри этого устройства создается электромагнитное поле, которое и посылает волны внутрь микроволновки. Его неисправности тут же отражаются на работе всего устройства. Но не стоит сразу выкидывать микроволновую печь – во-первых, можно заменить лишь магнетрон, а во-вторых, его можно элементарно отремонтировать, если найти, какие неисправности его постигли.

Первое, о чем обязательно стоит озаботиться перед началом проверки самого магнетрона – проверка электрической сети. Дело в том, что при недостаточном напряжении катод не будет достаточно разогреваться, следовательно, не будет вырабатываться достаточно напряжения и в аноде и никакого электрического поля создаваться не будет. Поэтому, при первых неисправностях стоит проверять электрическую сеть и если напряжение ниже номинального – считайте, вы обнаружили проблему.

Следующий пункт, на который также обычно обращают внимание специалисты – это возможность обрыва нити накала. По причине такой неисправности катод не будет подогреваться, и эмиссия не будет создаваться. Для проверки необходимо добраться до магнетрона.

Внимание! Перед тем, как разбирать микроволновую печь, обязательно отсоедините ее от электрической сети и убедитесь, что высоковольтный конденсатор разряжен. Для этого нужно замкнуть вывод конденсатора, к которому присоединяется диод.

Обрыв нити

После того, как вы попали внутрь магнетрона, обратите внимание на его общее состояние – нет ли каких-то плавленых деталей, все ли пружины и контакты находятся на своих местах. Затем, возьмите тестер и переведите его в режим сопротивления, после чего, коснитесь щупами клемм питания магнетрона. Заметьте, что перед проведением этой процедуры необходимо отсоединить, по крайней мере, одну из цепей питания. Когда с нитью все в порядке, показание на вашем тестере будут колебаться от двух до трех Ом, когда нить все же оборвана – он покажет бесконечность, то есть не будет никакой реакции.

Если результат именно таков, а внутри магнетрона все стоит на месте – катушки не отсоединены от конденсатора или вывода – значит, необходимо менять магнетрон.

Потеря эмиссии

Еще одной проблемой, которая возникает в процессе длительного использования микроволновки, является потеря эмиссии – когда катодная область истощается, и он теряет возможность подавать достаточное количество электронов для генерации поля. Если появляется данная проблема то другого выхода, кроме как заменить магнетрон просто не существует.

Помните, что даже такое дело, как диагностика магнетрона, является опасной, и не нужно без необходимости лезть в эту важную часть. Ремонт магнетрона лучше поручать специалистам, а запчасти для микроволновок покупать самостоятельно.

LG, Самсунг, Panasonic, Daewoo – как проверить колпачки, замена и ремонт

Магнетрон микроволновки – основная деталь любой СВЧ-печи, представляющая собой специальную вакуумную лампу для излучения. Без этого устройства ни одна печь LG, Daewoo, Panasonic или Самсунг не будет успешно работать. По данной причине владельцу микроволновой печи приходится внимательно изучать видео и практические рекомендации для самостоятельной проверки работоспособности вакуумной лампы и последующего ремонта или обращаться в сервисный центр для ее замены.

Основные сведения

Качественный магнетрон для микроволновки LG и других моделей всегда выполняется по специальной схеме. От этого во многом зависит, насколько успешно будет работать СВЧ-печь.

Антенна (штенгель) требуется для изучения микроволновой энергии. На антенну традиционно устанавливают металлический колпачок.

Антенну любой современной СВЧ-печи обязательно изолируют от корпуса с использованием керамического цилиндра, который должен отличаться высоким уровнем надежности. Внешний кожух и фланец представляют собой специальный магнитопровод, позволяющий правильно распределять магнитное поле. Для распределения используют кольцевые магниты.



Фланец требуется для надежного крепления магнетрона к микроволновке.

Радиатор – обязательная комплектующая часть любой современной СВЧ-печи. LG, Самсунг и другие современные производители знают, как успешно охлаждать магнетрон печи во время его работы. Оптимальный вариант – радиатор.

Коробка фильтра содержит в себе индуктивные выводы и проходные конденсаторы для создания высокочастотного фильтра, позволяющего держать под контролем СВЧ-излучение.

Надежность системы гарантирует металлическое кольцо.

От какой комплектующей зависит мощность микроволновой печи?

Внимательно изучая все СВЧ-печи LG, Самсунг и других брендов, можно обратить внимание на разницу мощности магнетрона. Любая современная микроволновка гарантирует оптимальную скорость приготовления еды только тогда, когда она обладает достойными комплектующими.

Большинство современных печей обладают номинальной мощностью 700-850 Вт. Ориентируясь на данный показатель, можно понять, насколько современным или устаревшим является магнетрон для микроволновки Самсунг. В любом случае Samsung, как и другие производители СВЧ-печей, старается предлагать мощные и надежные магнетроны для микроволновок.

Потеря работоспособности: как определить причину

Как проверить магнетрон в микроволновке? От результатов проведения мероприятия зависит, какими будут дальнейшие действия.

Какие поломки распространены? Как проводить проверку вакуумной лампы микроволновой печи?

Обрыв нити накала

В этом случае нужно воспользоваться обычным тестером, который предварительно переводят в режим сопротивления. Затем проверяют состояние клемм магнетрона микроволновки. Предварительно рекомендуется отсоединить одну клемму от цепи питания. Если нить накала неисправна, тестер покажет сопротивление от двух до трех Ом. Если произошел обрыв нити, прибор должен показать «бесконечность», потому что никакой реакции на прикосновение не последует.

Теперь нужно проверить, произошел ли полный обрыв. Для этого нужно снять крышку фильтра магнетрона микроволновки. Основная задача этого этапа – убедиться в надежности сварки всех комплектующих микроволновой печи. В большинстве случаев такие производители, как Panasonic, Daewoo, LG, Самсунг, стараются обеспечивать свою целевую аудиторию только качественной техникой, но если все-таки сварка оказалась недостаточной одна из катушек может оторваться от вывода проходного конденсатора или магнетрона.

Потеря эмиссии

В этом случае надо провести замену на исправное устройство. Перед заменой необходимо убедиться в наличии питающих напряжений.

Пробой проходных конденсаторов фильтра

В этом случае нужно проверить устройство тестером. Как можно убедиться в исправности или поломки конденсаторов? Исправность предусматривает наличие знака «бесконечности» в приборе. Наличие минимального сопротивления означает проблему: конденсатор пробит или происходит утечка. В любом случае требуется замена устройства – магнетрона или конденсатора.

Падение питающего напряжения

Обязательный этап – проверка питающего напряжения, от которого зависит, насколько полноценно может работать СВЧ-печь. Если в сети падает оптимальный номинал, прибор не будет работать на полную мощность, и в этом случае колпачки и другие комплектующие микроволновой печи не нужно поддавать проверке. Остается лишь дождаться устранения проблем с электрической сетью.

Как действовать?

Если проблемы с магнетроном микроволновки отмечаются по-прежнему, вам известно, как проверить состояние комплектующей. Изредка колпачки магнетрона микроволновки дают сбои, как и другие запчасти. В любом случае колпачки и другие комплектующие рекомендуется внимательно проверить перед дальнейшим использованием.

Если неисправность магнетрона микроволновки подтверждена, идеальный вариант – ремонт колпачков или другой детали в сервисном центре. Чем это обусловлено?

электромагнитные волны определяют функциональность микроволновой печи;

правильно проведенный ремонт гарантирует восстановление герметичности магнетрона;

ремонтные работы в большинстве случаев требуют минимальной оплаты.

Ремонт магнетрона микроволновки рекомендуется доверять только специалистам.

Это интересно:

Как проверить магнетрон СВЧ

. В наши дни почти все кухни в мире имеют одно общее устройство — микроволновую печь. Микроволны используются для приготовления и нагрева продуктов и жидкостей и широко используются. Из-за его постоянного использования высока вероятность того, что пользователь воспользуется им и, следовательно, начнет работать с небольшими сбоями. Одна вещь, которая может пойти не так, — это магнетрон. Магнетрон можно рассматривать как сердце микроволн, поскольку он производит радиочастотную энергию, которая излучается в кухонную полость, где ее поглощает пища. Если вы хотите протестировать его на оптимальную производительность, есть несколько способов сделать это. Следующее расскажет вам, как проверить микроволновый магнетрон:

Кредиты изображений: Википедия

1. Метод 1

В этом методе сначала необходимо отключить микроволновую печь от основного источника питания и разрядить все высоковольтные конденсаторы. Теперь вам нужно будет очень осторожно отсоединить выводы от клемм магнетрона. Не забудьте записать расположение проводов, так как правильная разводка чрезвычайно важна для правильной работы устройства.Теперь возьмите омметр и установите его на минимальную шкалу сопротивления. Теперь измерьте сопротивление от одного вывода магнетрона к другому в любом из направлений. Для правильной работы сопротивление нити магнетрона должно быть меньше Ом.

2. Метод 2

Есть еще один метод проверки магнетрона СВЧ. В этом методе вам снова нужно отключить устройство от основного источника питания. Установите измеритель на максимальную шкалу сопротивления и проверьте от клемм магнетрона до металлического корпуса магнетрона. Теперь, сделав это, измеритель должен показывать бесконечность, независимо от полярности измерителя. Даже небольшое считывание будет сигналом о неисправности магнетрона.

Помните, что тестирование магнетрона нельзя проводить, если вы непрофессионал, который не пробовал ничего подобного раньше или не имеет опыта ремонта проводов, электропроводки и электронных приборов. Это потому, что это может оказаться опасным. Если что-то не сделать правильно, это может привести к повреждению прибора и нанести ущерб вашей безопасности.Нет недостатка в хороших техниках и электриках, которых можно вызвать, если у вас возникнут какие-либо проблемы с микроволновой печью.

В магнетроне используются постоянные магниты, а также схема полуволнового удвоителя напряжения. Он колеблется и обеспечивает частоту готовки 2450 МГц. Таким образом, он преобразует напряжение питания 60 Гц в полезную микроволновую энергию. Важно быть в курсе таких фактов, прежде чем пытаться отремонтировать магнетрон или любую другую часть микроволновой печи. Если ваша микроволновая печь не нагревается, это может быть связано с неисправным магнетроном, и вы должны либо проверить это самостоятельно, выполнив действия, указанные выше, либо обратиться к специалисту Mr Right.

Если вы хотите сделать это самостоятельно, у нас есть для вас рекомендуемые инструменты и оборудование: —

Универсальные мультиметры: —

1. Цифровой мультиметр AstroAI с ом-вольт-усилителем

2. Цифровые клещи KAIWEETS T-RMS 6000 отсчетов

3. Klein Tools 69149 Набор для проверки мультиметра

Набор универсальных инструментов: —

1. DEKOPRO Набор ручных инструментов из 168 предметов с пластиковым ящиком для хранения инструментов
2. Dedeo Набор аккумуляторных ударных дрелей, 60шт. Набор бытовых электроинструментов с 16.8V литиевая отвертка молоток гаечные ключи плоскогубцы DIY аксессуары набор инструментов
3. BLACK + DECKER 12V MAX Набор инструментов для сверления и дома, 60 предметов (BDCDD12PK)
4. WORKPRO Набор инструментов для ремонта дома из 156 предметов — Набор ручных инструментов для повседневного использования с сумкой для инструментов

Наборы для пайки: —

1. A-B Комплект паяльника Fastiron Electronics, сварочный инструмент для ремонта электроники и DIY
2. Паяльная станция, набор для пайки — 48 Вт, 110 В, набор паяльных инструментов, регулируемая температура, электросварка для SMD / PCD / DIY
Паяльная станция
3. с 5 дополнительными наконечниками

Если вы хотите заменить магнетрон: —

1. Комплект магнетрона и диода для микроволновой печи GE OM75P
2. LG Electronics 6324W1A001H Микроволновая печь Magnetro
3. BlueCatELE 2M246 Магнетронная трубка для СВЧ
4. Обеспечение спроса SD0259 Совместимость с микроволновым магнетроном AP5183463 и подходит для 0M75
5. Универсальная микроволновая магнетронная трубка WB27X10516 OM75P (31) с воздушным охлаждением, совместимая с GE Samsung

Рекомендации по загрузке. ..

Метод Вилли ™ для тестирования магнетронной трубки микроволновой печи — Блог мастера по ремонту бытовой техники Samurai — Appliantology.org

Иногда, когда вы устраняете неисправность микроволновой печи, бывает сложно определить, неисправна ли трубка магнетрона. В случае со многими микроволновыми печами GE, магнетрон может хорошо тестироваться в соответствии со спецификациями сопротивления нити накала, но терпит неудачу, когда вы на самом деле пытаетесь заставить эту чертову штуку нагреть свой рогалик.

Один из выдающихся мастеров апплиантологии.org, Budget Appliance Repair (также известный как Вилли) предложил следующую процедуру для оценки рабочего состояния магнетрона:

Отсоедините два провода, идущие к магнитной трубке, установите его на 20-30 секунд и запустите. Если при отключенной магнитной трубке нет необычных шумов и запаха (УБЕДИТЕСЬ, ЧТО ОБЕ ПРОВОДА, ОТКЛЮЧЕННЫЕ ОТ МАГНИТНОЙ ТРУБЫ, НАДЕЖНО ОТДАННЫМИ ОТ ВСЕГО, И УБЕДИТЕСЬ, ЧТО НЕ ПОДХОДИТ К НИМ !!!!!!!), наиболее вероятной проблемой является плохая магнитная трубка.

Если вы закоротите конденсатор, осторожно с помощью изолированной отвертки после выполнения вышеупомянутого теста, вы можете быть уверены, что

магнитная трубка также неисправна.

Если все остальное проверено нормально, и запах похож на сладкий запах горящего пластика (не знаю, как еще это объяснить, но как только вы почувствуете его запах один раз, вы точно узнаете в следующий раз), то это наверняка плохая магнитная трубка.

Источник: Advantium 220 СВЧ-запах электрического горения

И многое другое из другого сообщения:

Вы также замечаете то, что кажется более громким, чем нормальный гудение / вибрация.

Если это так, возьмите показания ампер и посмотрите, сколько ампер потребляет устройство (тот, над которым я работал, достигло около 2.4 — 2,6 ампера), и через минуту или около того вы почувствуете запах горящей магнитной трубки.

Затем потяните за два провода магнитной трубки и убедитесь, что они находятся подальше от всего, запустите его снова и посмотрите, что такое показание усилителя (у меня было около 5,6 ампер, и сильного вибрационного шума больше не было).

Хорошая работающая микроволновая печь будет потреблять около 2–3 ампер при первом запуске, и примерно через 3 секунды (после того, как нить накаливания нагреется), вы увидите, что потребляемая мощность усилителя достигает полных 11–12 ампер, которые может потреблять микроволновая печь. тянуть.Если вы внимательно прислушаетесь, когда магнитная трубка нарастает мощность (вы увидите здесь настоящий легкий гудящий шум после того, как нить накаливания нагреется), вы увидите, как это соответствует увеличению мощности.

Источник: GE OTR Microwave JVM1871SH001

как проверить СВЧ магнетрон

Я всегда задавался вопросом, есть ли более безопасный и легкий … Опубликовано 16 января 2021 года; 25; K2837 FET закорочен в отремонтированном сварочном аппарате. Если ваша микроволновая печь сломалась, купите новую. Между прочим, когда магнетроны проверяют короткое замыкание между штырями и рамой, короткое замыкание, вероятно, будет в основании гнезда.Как проверить СВЧ диод. ТЕСТ 2: Установите омметр на максимальную шкалу сопротивления. стеклянная мерная чаша) с 1qt. Использование уже встроенных компонентов или физических функций. Этот тест должен дать показание бесконечности, что указывает на обрыв цепи. Лучше всего начать с более мелких деталей, прежде чем сразу заменять магнетрон. Микроволновые печи Магнетроны Йоханнесбург, поставщик всей бытовой техники в Южной Африке и по всему Гаутенгу воды в центре микроволнового резонатора. Коснитесь другим щупом металлического корпуса магнетрона.Магнетрон генерирует микроволновую частоту, которая, в свою очередь, создает тепло, которое нагревает или готовит вашу пищу. Как проверить магнетронный магнетронный тест микроволновой печи на обрыв, короткое замыкание или недостаточное питание. Отключите устройство. Разрядите все высоковольтные конденсаторы. Температура воды должна быть 59-75 градусов по Фаренгейту (15-24 градусов по Цельсию). Этот тест предназначен для проверки между выводами магнетронов с помощью омметра. Сейчас он кажется медленнее, чем когда был новым? Уровень 6. Для духовок, содержащих 2 магнетрона (NE1257R, NE1258R, NE1757R, NE2157R), повышение температуры должно составлять приблизительно 70 ° F на магнетрон.Brymen BM857S- (С … Перед заменой диода на новый, вы должны подтвердить, что деталь действительно неисправна. Правильно функционирующий магнетрон издает слабый фон во время работы. Тестирование мегнетрона. Магнетрон и диод можно проверить с помощью мультиметр, чтобы определить, есть ли в компонентах непрерывность — непрерывный электрический путь, присутствующий в деталях. Комплект для радиочастотного тестирования будет стоить около 500 новых печей, поэтому, если вы не занимаетесь этим как бизнес, я бы остановился прямо сейчас! перегорел, магнетрон не получит достаточного напряжения для работы и микроволновая печь не нагреется.Чтобы проверить слабый магнетрон, подключите по одному магнетрону и повторите шаги 1–4. а. Если магнетрон в вашей микроволновой печи неисправен, его необходимо заменить. В следующих примерах вы увидите детали, которые могут косвенно повлиять на работу магнетрона. Наименее затратный ремонт микроволновой печи — это замена перегоревшего предохранителя, но специалистам по ремонту может потребоваться время, чтобы диагностировать проблему, время которой может превышать стоимость нового устройства. Breville / микроволновая печь При замене магнетрона большинство специалистов по ремонту заменяют диод одновременно.Lv 4. hotdogseeksbun. Устойчивые тесты на магнетроне — это нормально: почти 0 Ом между выводами, и каждый вывод к корпусу устойчив к бесконечности. «Последнее редактирование: 11 ноября 2018 г., 04:50:36 от xavier60» Записано Hioki AS100D vom, HP 54645A dso, Fluke 87V dmm, AN8008 dmm, Agilent U8002A psu, FY6600 function gen, Новое! Использование мультиметра для проверки деталей СВЧ. Как только вы диагностируете проблему, у нас есть запасной магнетрон OEM, который подходит для вашего устройства. Актуальность. После того, как вы пометите провода, вы собираетесь установить омметр на наименьшую шкалу сопротивления. Электронные лампы такие «вчерашние», не так ли? Источники питания, зарядные устройства, аккумуляторные батареи. Прикоснитесь одним из щупов измерителя к клемме магнетрона. 1 десятилетие назад. Берилловую опасность представляют старые микроволновые печи, керамика розового цвета. 0 0. dr_gno. Перегоревший диод часто выглядит заметно поврежденным. Почему это не удается: из-за неисправного магнетрона ваша микроволновая печь не нагревается. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен.Что именно ты пытаешься сделать? Вы когда-нибудь задумывались, действительно ли ваша микроволновая печь мощностью 700 Вт готовит что-то рядом с ее номиналом? Ответить Сохранить. Техник-сварщик … Опубликовано 16 января 2021 г .; 10; Нет питания в отремонтированном RCR компакт-диске Panasonic. Проверьте нить накала на непрерывность — сопротивление исправной нити близко к 0 (менее 1 Ом). DY294 Supertip для безопасного тестирования небольших адаптеров SMPS. Хотя он не нагревает даже чашку воды, магнетрон остается теплым на ощупь после цикла приготовления. Магнетрон с вакуумной трубкой почти устарел (за исключением миллионов в бытовых микроволновых печах.0 2. goerdt. Мы, нетехнические люди, не знаем, как проверить устройство технически, но мы можем проверить, наблюдая за ненормальным поведением микроволновой печи. Как проверить магнетрон. как проверить использование магнетронной трубки в микроволновой печи? В случае со многими микроволновыми печами GE, магнетрон может хорошо тестироваться в соответствии со спецификациями сопротивления нити накала, но терпит неудачу, когда вы на самом деле пытаетесь заставить эту чертову штуку нагреть свой рогалик. Как проверить мощность вашей микроволновой печи. Тестирование микроволнового магнетрона Для первого теста вам нужно найти, где находится ваш микроволновый магнетрон, и пометить присоединенные к нему провода.Чтобы определить, вышел ли магнетрон из строя, необходимо провести два теста. Вот несколько симптомов, по которым можно определить повреждение духовки. Отсоедините все выводы (разъемы) от клемм магнетрона. 6. Для проверки мощности ВЧ магнетрона требуется очень специализированное испытательное оборудование, но похоже, что вы пытаетесь отремонтировать микроволновую печь. Не играйте с ним, там высокое напряжение, которое может повредить или убить вас !!!! Проверьте магнетрон от нити накала до шасси — он должен быть высоко по крайней мере в одном направлении.Прежде чем пытаться разобрать микроволновую печь, чтобы добраться до магнетрона, диода или любого другого компонента для тестирования или замены, отключите шнур питания. 3) корпус электроники для стендового оборудования. Нагрейте воду ровно 2 минуты 30 секунд в режиме High (это настройка по умолчанию). Если вы получите результаты, отличные от тех, которые подробно описаны ниже, вам придется заменить магнетрон вашей микроволновой печи. Магнетрон: 100–150 долларов. Есть два теста, которые необходимо провести, чтобы определить, есть ли у магнетрона … Его разработка была ключом к созданию высокоэффективного радара времен Второй мировой войны, а также привела к созданию других радиолокационных / микроволновых устройств на электронных лампах. 4 года назад. Как проверить, что микроволновый магнетрон плохой? Это может привести к неточному чтению. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. 5 ответов. Когда магнетрон выходит из строя, этот гул может превратиться в высокий гул или рычание. Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить свой магнетрон. Любимый ответ. Устойчивые испытания на выводах трансформатора не выявили проблем. Все три дверных переключателя работают, а входной конец трансформатора получает 110 В.Выполните следующие шаги, чтобы проверить производительность вашей микроволновой печи: Поставьте стеклянную чашу (желательно 2 кварты. Маркировка этих проводов поможет вам, если вам нужно заменить провод. Шаг 1 Используя омметр на шкале наименьшего сопротивления, измерьте сопротивление от одного вывода магнетрона к другому в любом направлении, как показано на рисунке. Источник (и): https://shrinke. im/a9sdd. Тест производительности микроволн. В основание розетки встроены проходные конденсаторы, которые могут выйти из строя. Последние новости.Перед тестированием необходимо отключить силовую клемму микроволновой печи. Подключив омметр, обрыв сопротивления должен быть бесконечным. Существует ряд факторов, связанных с магнетроном, которые могут повлиять на его работу. как проверить магнетрон. Будьте особенно осторожны, чтобы не соприкасаться двумя датчиками. Большинство не стоит исправлять. Сэкономит ваше время, предоставив больше свободного времени для игры.

Как проверить микроволновый магнетрон

Микроволновые печи — одни из самых удобных современных электронных приборов.Разогревать еду еще никогда не было так просто, и самое приятное то, что она вполне доступна. В настоящее время микроволновую печь можно найти в любом другом доме, и, учитывая удобство, которое они добавляют в нашу жизнь, это неудивительно. Теперь, если вы не разбираетесь в технологиях или не разбираетесь в электронике в целом, вы можете не знать, как все работает за кулисами. Магнетрон СВЧ — это то, что помогает генерировать энергию для СВЧ.

Короче говоря, все чудеса, которые творит микроволновая печь, в первую очередь связаны с магнетроном.Будучи одним из важнейших компонентов микроволновой печи, если с ней что-то случится, это также может повлиять на ее производительность. Хотя рекомендуется нанять профессионала для тестирования микроволнового магнетрона, это также может быть проект DIY.

Итак, давайте рассмотрим, как работает микроволновый магнетрон, его основы и особенно, как его тестировать.

Как давно существует микроволновый магнетрон?

Если вы ищете урок истории, то микроволновые магнетроны не новость.Фактически, эта концепция существует с 1930-х годов, задолго до того, как была продана первая микроволновая печь. Он был изобретен доктором Альбертом В. Халлом и действует как осциллятор.

Назначение генератора — более простыми словами передавать колебательные электрические токи. Таким образом, только по этому вы можете определить, насколько большую роль играет магнетрон.

Как работает магнетрон?

Наши предки и представить себе не могли, какой уровень удобства микроволновые печи добавят в нашу жизнь.Было время, когда единственный способ разогреть пищу — это дрова. Однако теперь с микроволновой печью это можно сделать за считанные минуты и без каких-либо усилий.

Как бы просто ни было для нас, изобрести микроволновую печь не так-то просто. За этим стоит множество знаний и науки. Итак, если вы наслаждаетесь горячими блюдами с помощью этого электронного прибора, то стоит заглянуть за кулисы, чтобы узнать, как он работает.

Как мы уже упоминали, магнетрон генерирует микроволновую энергию.Однако это лишь часть истории. После этого энергия проходит через волновод и достигает металлической полости, в которой готовится ваша еда. Как только эти волны достигают пищи, они возбуждают их молекулы воды. И, таким образом, после долгой обработки вы, наконец, можете наслаждаться горячими блюдами. Но самое приятное то, что все это происходит в течение нескольких минут перед вами.

Люди часто не понимают, как именно пища нагревается в микроволновой печи. Итак, чтобы прояснить это, пища нагревается изнутри.Однако когда вы говорите об обычных духовках, то все обстоит наоборот.

Советы по безопасности при испытании микроволнового магнетрона

1) Отключите микроволновую печь

Отключение вашей микроволновой печи от основного источника питания — одна из основных важных частей тестирования магнетрона. Никогда не рекомендуется ковыряться в электричестве, особенно если у вас мало знаний. Вдобавок ко всему, последнее, чего вы хотели бы, — это небрежно относиться к власти. Итак, прежде чем запускать какие-либо тесты, особенно если вы не нанимаете специалиста, сначала отключите питание.

2) Разрядить конденсатор

Скорее всего, вы уже изучили, как работает конденсатор, даже если вы не студент инженерного факультета. Однако, если вы забыли, не волнуйтесь. Работа конденсатора — накапливать электрический ток. Таким образом, даже если питание СВЧ полностью отключено, конденсатор может поранить вас, если он не разрядится.

Разрядка конденсатора может быть сложной для некоторых людей, поэтому вы можете посмотреть подробное руководство по этому поводу.Однако, если вы разбираетесь в электронике, то, короче говоря, вам нужно создать короткое замыкание. Для этого можно использовать изолированную отвертку и коснуться ею вывода конденсатора.

Лучше всего, если вы хоть немного нервничаете по поводу этого процесса, то позвоните специалисту. Несмотря на то, что разрядка конденсатора — это самые основы электроники, важно знать, что вы делаете.

3) Защитное снаряжение

Защитное снаряжение всегда рекомендуется при выполнении любых электромонтажных работ.То же самое относится и к этому, как бы просто это ни звучало. Очки и, самое главное, деревянные тапочки могут быть отличной идеей, если они у вас есть.

Испытание микроволнового магнетрона: метод первый

Начните с маркировки проводов вашего микроволнового магнетрона. Хотя маркировка не влияет на результаты теста, она помогает отслеживать необходимость замены. Чтобы начать этот тест, вам понадобится омметр, поэтому убедитесь, что он у вас дома. В противном случае вы всегда можете приобрести его в ближайшем электронном магазине.

Установите минимальное сопротивление измерителя. После того, как вы выполнили необходимую конфигурацию с помощью омметра, просто поместите его между выводами магнетрона. Общее правило состоит в том, что если выходной сигнал ниже 1 Ом, то с магнетроном все в порядке. Однако, если оно превышает это значение, вам может потребоваться замена магнетрона для вашей микроволновой печи.

Испытание микроволнового магнетрона: метод 2

Второй тест относительно прост, и для его выполнения не требуется никаких специальных знаний в области электроники.На самом деле, это безопасно, и любой может сделать это у себя дома. Поставьте чашку воды в подключенную микроволновую печь при температуре 70 градусов по Фаренгейту на две минуты. Если вода в микроволновке закипает, это признак того, что магнетрон в хорошей форме. Однако, если температура воды меняется незначительно, возможно, вам потребуется заменить магнетрон.

Рекомендуется начать с этого метода, если вы не вызываете для работы специалиста. Это даст вам общее представление о том, нужно ли вам вызывать техника или нет.

Замена микроволнового магнетрона

Вышеупомянутых тестов будет достаточно, чтобы вы знали, нужно ли вам заменять СВЧ магнетрон или нет. Однако, как только это будет сделано, убедитесь, что вы не пытаетесь заменить его самостоятельно. Замена микроволнового магнетрона может быть сложной задачей. Если вы не будете осторожны, вы тоже можете навредить себе.

Вызовите профессионала для работы, чтобы ее можно было выполнить с максимальной безопасностью.

Заключение

Магнетрон играет важную роль в общем функционировании микроволн.Можно с уверенностью сказать, что это один из важнейших компонентов. Чем больше изнашивается магнетрон, тем больше ухудшается общее качество и производительность СВЧ. Вот почему убедитесь, что вы проверили, работает ли ваш микроволновый магнетрон. Если это не так, замените его, чтобы повысить производительность вашей микроволновой печи.

Как проверить и заменить магнетрон — микроволновая печь Electrolux

Проверка магнетрона, проверка высоковольтного выпрямителя, проверка высоковольтного конденсатора, проверка высоковольтного выпрямителя и многое другое..
ПОМНИТЬ ЧТОБЫ ПРОВЕРИТЬ 3D
1) Отключите питание.
2) Дверь открылась и заклинило.
3) Разрядите высоковольтный конденсатор.

ПРЕДУПРЕЖДЕНИЕ ОТ ЗАРЯДА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

Высоковольтный конденсатор остается заряженным примерно 60 секунд после выключения духового шкафа.

Подождите 60 секунд и затем замкните накоротко соединение высоковольтного конденсатора (то есть соединительного провода высоковольтного выпрямителя) с шасси с помощью изолированной отвертки.

Если печь выходит из строя из-за сгорания предохранителя F2 (F8A) в контролируемом переключателе защелки SW1 — цепь переключателя SW3, проверьте проверяемый переключатель защелки SW1 и переключатель SW3 перед заменой предохранителя F2 (F8A).

МАГНИТРОН ТЕСТ

ВЫПОЛНИТЬ 3D ПРОВЕРКУ

Изолируйте магнетрон от цепи высокого напряжения, отсоединив все выводы, подключенные к клемме накала.

Чтобы проверить наличие обрыва цепи накала, используйте омметр для проверки целостности цепи между выводами накала магнетрона, измеритель должен показать показание менее 1 Ом.

Чтобы проверить короткое замыкание нити накала на анод, подключите омметр между одним из выводов нити накала и корпусом магнетрона (заземлением). Этот тест должен указывать на бесконечное сопротивление. Если показания сопротивления низкое или нулевое, магнетрон следует заменить.

СВЧ ВЫХОДНАЯ МОЩНОСТЬ (IEC-60705-1988)
Следующая процедура проверки должна выполняться с микроволновой печью в в полностью собранном состоянии (установлен внешний корпус). Выходная мощность микроволн от магнетрон можно измерить в соответствии с IEC 60705, т.е. это измеряется тем, насколько мощность, которую может поглотить водная нагрузка. Для измерения выходной мощности микроволн в микроволновая печь, используется соотношение калорийности и ватт. Когда P (Вт) нагрев работает в течение t (секунды), генерируется примерно P x t / 4,187 калорий. На с другой стороны, если температура воды с V (мл) повышается ΔT (° C) во время в этот период микроволнового нагрева калорийность воды составляет V x ΔT.

Формула выглядит следующим образом:

P x t / 4,187 = V x Δ T + 0,55 x mc (T2-T0)

Наши условия по водной нагрузке следующие:

Комнатная температура………………… около 20 ° C

Водная нагрузка …………………………………… 1000 г

Время нагрева …………………………………. 47 сек.

T2 ……………………………….. Конечная температура

P (Вт) = 4,187 x V x ΔT / т

Электропитание Напряжение …….. Номинальное напряжение

Начальная температура (T1) …………. 10 ± 1 ° C

Масса контейнера (мкл) . ………………. 330 г

Р = 90 х ΔТ + 0.55 х МС (Т2-Т0) / 47

Измерение состояние
1. Емкость
Емкость для воды должна быть цилиндрической емкостью из боросиликатного стекла, имеющей максимальная толщина материала 3 мм и внешний диаметр примерно 190 мм.
2. Температура духовки и посуды.
Духовка и пустая емкость имеют температуру окружающей среды до начала тест.
3. Температура воды Начальная температура воды (10 ± 2) ° C.
4. Выберите начальную и конечную температуру воды так, чтобы максимальная разница между конечной температурой воды и температурой окружающей среды составляет 5К.
5. Выберите устройства для перемешивания и измерительные приборы, чтобы свести к минимуму добавление
или отвод тепла.
6. Градуировка термометра должна иметь минимальную шкалу 0,1 ° C и точную термометр.
7. Водная нагрузка должна быть (1000 ± 5) г.
8. «t» измеряется, когда микроволновый генератор работает на полную мощность. Время нагрева нити магнетрона не включено.
ПРИМЕЧАНИЕ: время работы микроволновых печей составляет «t + 3» сек. (3 сек. время нагрева нити магнетрона.)

Метод измерения

1. Измерьте начальную температуру воды перед добавлением воды в сосуд. (Пример: начальная температура T1 = 11 ° C)

2. Добавьте в емкость 1 литр воды.

3. Поместите груз по центру полки.

4. Включите микроволновую печь в режиме ВЫСОКИЙ, чтобы температура воды повысилась на величину ΔT (10 ± 2) К.

5. Перемешайте воду, чтобы выровнять температуру во всем сосуде.

6.Измерьте конечную температуру воды. (Пример: конечная температура T2 = 21 ° C)

7. Вычислите выходную микроволновую мощность P в ваттах по приведенной выше формуле.

Комната температура ……………. T0 = 21 ° C Начальная температура …………. T1 = 11 ° C
Температура после (47+ 3) = 50 сек …………………………………………. .. T2 = 21 ° C
Разница температур Холодный теплый…………… ………………………….. ..ΔT1 = 10 ° C
Измеренная выходная мощность
Уравнение: «P = 90 x ΔT»……………………………. P = 90 x 10 ° C = 900 Вт

Измеренная выходная мощность должна составлять не менее ± 15% от номинальной выходной мощности.

ВНИМАНИЕ: 1 ° C СООТВЕТСТВУЕТ 90 ВАТТАМ. ПОВТОРИТЕ ИЗМЕРЕНИЕ, ЕСЛИ ПИТАНИЯ НЕДОСТАТОЧНО

ИСПЫТАНИЕ ТРАНСФОРМАТОРА ВЫСОКОГО НАПРЯЖЕНИЯ

Высокое напряжение и большие токи присутствуют во вторичной обмотке и обмотке накала высоковольтного трансформатора. Работать рядом с этой деталью при включенной духовке очень опасно. НИКОГДА не производите никаких измерений напряжения в высоковольтных цепях, включая нить накала магнетрона.

Отсоедините выводы к первичной обмотке силового трансформатора.

Отсоедините нить накала и соединения вторичной обмотки от остальной цепи высокого напряжения. С помощью омметра, установленного на низкий диапазон, можно проверить целостность всех трех обмоток. Должны быть получены следующие показания: —

а. Первичная обмотка ………………………. примерно 2 Ом

б. Вторичная обмотка … примерно 127 Ом

c.Обмотка накала ……………………………. менее 1 Ом

Если полученные показания не соответствуют указанным выше, то, вероятно, силовой трансформатор неисправен и его следует заменить.

ТЕСТ ВЫСОКОГО НАПРЯЖЕНИЯ

Изолируйте узел выпрямителя высокого напряжения от цепи высокого напряжения. Выпрямитель высокого напряжения можно проверить с помощью омметра, установленного на самый высокий диапазон. Подключите

омметр на клемме B + C высоковольтного выпрямителя и запишите полученное значение.Поменяйте местами провода измерителя и запишите это второе показание.

Нормальное сопротивление бесконечно в одном направлении и более 100 кОм в другом направлении

Изолируйте узел выпрямителя высокого напряжения от цепи высокого напряжения. Асимметричный выпрямитель можно проверить с помощью омметра, настроенного на самый высокий диапазон на клеммах A + B асимметричного выпрямителя, и запишите полученные показания.

Поменяйте местами провода измерителя и запишите это второе показание. Если обрыв цепи отображается в обоих направлениях, то асимметричный выпрямитель исправен.Если асимметричный выпрямитель закорочен в любом направлении, то асимметричный выпрямитель, вероятно, неисправен и должен быть заменен на высоковольтный асимметричный выпрямитель.

Если асимметричный выпрямитель неисправен, проверьте, не закорочены ли магнетрон, высоковольтный выпрямитель, высоковольтный провод или накальная обмотка высоковольтного трансформатора.

ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ВЫПРЯМИТЕЛЯ АККУМУЛЯТОРЫ ИЗМЕРИТЕЛЬНОГО ПРИБОРА ДОЛЖНЫ ИМЕТЬ НАПРЯЖЕНИЕ НЕ МЕНЬШЕ 6 Вольт, ПОТОМУ ЧТО В ОБОИХ НАПРАВЛЕНИЯХ МОЖЕТ БЫТЬ ПОКАЗАНО БЕСКОНЕЧНОЕ СОПРОТИВЛЕНИЕ. ВЫСОКИЙ НАПРЯЖЕНИЕ КОНДЕНСАТОРА А.Изолировать конденсатор высокого напряжения из схемы.
B. Проверка целостности должна выполняться с помощью измерительного прибора, настроенного на самый высокий диапазон сопротивления.
C. Нормальный конденсатор показывает целостность на короткое время (удар), а затем сопротивление около 10 МОм после зарядки.
D. Короткозамкнутый конденсатор все время показывает непрерывность.
E. Открытый конденсатор постоянно показывает сопротивление около 10 МОм из-за его внутреннее сопротивление 10 МОм.
F. При обрыве внутреннего провода в высоковольтном конденсаторе конденсатор показывает бесконечное сопротивление.
G. Сопротивление на всех клеммах и шасси должно быть бесконечным, когда конденсатор в норме.
Если получаются неверные показания, необходимо заменить высоковольтный конденсатор.

СНЯТИЕ ВЫСОКОВОЛЬТНОГО ТРАНСФОРМАТОРА

1. ПРОВЕДЕНИЕ ПРОВЕРКИ 3D

2. Отсоедините основной жгут проводов от высоковольтного трансформатора.

3. Отсоедините выводы накала и высоковольтный провод высоковольтного трансформатора от высоковольтного конденсатора и магнетрона.

Снимите два (2) винта и одну (1) шайбу, крепящую трансформатор к опорной плите.

5. Снимите трансформатор.

6. Теперь высоковольтный трансформатор свободен.

Сетевое напряжение подается на первичную обмотку высоковольтного трансформатора. Напряжение преобразуется в выходное напряжение около 3,3 В переменного тока на обмотке накала и в высокое напряжение около 2000 В переменного тока на вторичной обмотке.

2. Напряжение на обмотке накала (3.3 вольта) нагревает нить магнетрона, и высокое напряжение (2000 вольт) направляется в цепь удвоения напряжения, где оно удваивается до отрицательного напряжения примерно 4000 вольт постоянного тока.

3. Микроволновая энергия 2450 МГц, вырабатываемая в магнетроне, генерирует длину волны 12,24 см. Эта энергия направляется через волновод (транспортный канал) в камеру печи, где пища помещается для приготовления.

4. По истечении времени приготовления раздастся одиночный звуковой сигнал, и реле RY1 + RY3 + RY6 вернутся в исходное положение.Электрические цепи лампы духовки, трансформатора высокого напряжения, двигателя вентилятора и двигателя поворотной платформы отключены.

Отключить H.V. провод B (часть высоковольтного трансформатора) и нить накала трансформатора от магнетрона.
3. Осторожно удалите три (3) винта, крепящих магнетрон к волноводу, при снятии винтов удерживайте магнетрон, чтобы он не упал.
4. Удалите один (1) винт, крепящий магнетрон к опоре шасси. 5. Осторожно извлеките магнетрон из волновода, чтобы антенна магнетрона была не задевать металлические предметы вокруг антенны.
6. Теперь магнетрон свободен.

ПРИ ЗАМЕНЕ МАГНЕТРОН, УБЕДИТЕСЬ, ЧТО Р.Ф. ПРОКЛАДКА НА МЕСТЕ И УСТАНОВКА МАГНИТРОНА ВИНТЫ НАДЕЖНО ЗАТЯНУТЫ

отказов магнетронов и почему они выходят из строя.

Отказ магнетрона.

Магнетрон может выйти из строя по нескольким причинам, многие из которых вызывают очевидные визуальные симптомы, которые можно увидеть и которые не требуют проверки с помощью измерителя.

Компоненты магнетрона.

Если необходимо заменить магнетрон, обратите внимание на некоторые рекомендации по замене магнетрона.

1. Будьте осторожны, не ударьте и не коснитесь области купола антенны
2. Обязательно перенесите любые дополнительные детали, такие как воздуховод, термопредохранитель или вырезы.
3. Убедитесь, что радиочастотная прокладка из проволочной сетки не повреждена и находится на месте
4. Осмотрите край отверстия, где купол магнетрона должен быть вставлен в волновод.Выровняйте любые неровности, такие как вмятины, ямки и ожоги. Поверхность обода должна быть металлической, гладкой на ощупь. Используйте легкую наждачную бумагу — не используйте металлическую вату.
5. Если есть признаки плохого контакта клемм (т. Е. Обесцвеченные, обгоревшие, изъеденные на разъемах), отремонтируйте или замените скользящие разъемы на выводах накала.
6. Если возможно, выполните проверку утечки RF вокруг магнетрона

================================================= ================================

Ниже приводится наглядный список видимых типичных отказов магнетрона, а также их соответствующие симптомы и способы устранения.

Терминалы с признаками возгорания.

Пробой изолятора начинается с крошечного обожженного пятна на изоляторе магнетрона, затем с каждым последующим циклом варки постепенно возникает более сильная дуга и горение, в конечном итоге оставляя четкие визуальные свидетельства неисправности, как показано на рисунке справа

Симптомы: громкий гул, отсутствие тепла, звук дуги, запах гари электрического тока

Решение: Замените магнетрон и замените клеммы, убедившись, что они подходят правильно.

================================================== ===============================

Треснувший магнит (-ы)

Это происходит из-за перегрева магнетрона, в некоторых случаях из-за отраженной микроволновой энергии.

Симптомы: слабый нагрев или его отсутствие, магнетрон сильно нагревается (перегревается), прерывистое искрение или «щелкающий» звук.

Решение: Замените магнетрон и проверьте, почему магнетрон перегрелся.

================================================== ===============================

Обгоревший или оплавленный колпачок антенны.
Обгоревший купол (или антенна) из-за дуги из-за отраженной микроволновой энергии (обратная подача}. Когда это происходит, проверьте, нет ли заклинившей или искрящейся лопасти мешалки или невращающегося антенного узла. Во многих коммерческих моделях с несколькими магнетронами поддон для приготовления пищи необходимо поднять, чтобы проверить состояние нижней части антенны.

или вы можете увидеть это внутри полости

Признаки: Слабый нагрев или его отсутствие, звук дуги во время цикла готовки

Решение: Замените магнетрон и, при необходимости, соответствующую антенну или узел мешалки.Очистите полость, износ возникла дуга. Избыточное накопление углерода приведет к возобновлению дуги в течение очень короткого периода времени.
============================ ================================================== =

Свободные выводы магнетрона

Ослабленные соединители с магнетронной нитью / Изменение цвета соединителя (ей) или пластикового изолятора (ей)
Если соединители, которые надвигаются на клеммы нити магнетрона, ослабляются или неправильно обжимаются, это вызывает накопление резистивного тепла.По мере того, как это происходит, соединение еще больше ухудшается, вызывая следующие визуальные симптомы. Маленькие почерневшие ямки на выводе (ах) магнетрона.
Расплавленный и разрушенный вид
Кроме того, как отмечалось выше, при разрядке конденсатора возникает необычно устрашающая искра.
Симптомы: сначала кратковременный и / или слабый нагрев, а затем его отсутствие.

Решение: Отремонтируйте неисправные клеммы следующим образом:
Либо (1) Очистите сгоревшие / изъеденные клеммы магнетрона и замените скользящие разъемы, убедившись, что они плотно прилегают к клеммам; или (2) перегоревший провод и разъем (ы) в разрезе.(Удостоверьтесь, что осталось достаточно провода, чтобы достать до него с небольшим провисанием) Очистите клеммы, чтобы подготовиться к пайке. Припаяйте нить накала прямо к магнетрону. Будьте осторожны и не используйте нагревание для пайки дольше, чем необходимо.

Как проверить, есть ли утечка излучения в микроволновой печи

Вы когда-нибудь задумывались, нет ли утечки излучения в микроволновой печи? Если это так, оказывается, что есть довольно простой тест, чтобы проверить радиационную изоляцию вашей микроволновой печи.

Но, прежде чем мы перейдем к этому, давайте выясним, что именно происходит внутри одного.

Как микроволновая печь готовит пищу?

Вы когда-нибудь задумывались, как этот волшебный металлический ящик на вашей кухне нагревает еду и напитки? Как оказалось, процесс «приготовления» блюд в микроволновой печи на самом деле довольно интересен.

Секрет от тезки машины — микроволн. Если вы не знаете, это тип электромагнитного излучения (например, свет и радиоволны), который направлен в сторону большей длины волны электромагнитного спектра.

Источник: Джимми Тан / Flickr

Микроволны имеют частоты в диапазоне от 1 миллиарда циклов в секунду (1 ГГц) до 300 раз больше, а длины волн (расстояние между пиками) от 12 дюймов (30 см) до 0.04 дюйма (1 мм). Чтобы представить это в перспективе, радиоволны обычно имеют длину волны от 1 мм до 100 км, а свет, видимый нашим человеческим глазом, примерно составляет от 380 до 700 нанометров (лист бумаги обычно имеет толщину 100000 нанометров).

Внутри микроволновой печи микроволны генерируются технологией, называемой магнетроном, и направляются в металлическую внутреннюю часть микроволновой печи. Здесь все, что вы кладете в микроволновую печь (еда, напитки и т. Д.), Поглощает эти лучи.

Эти микроволны возбуждают молекулы воды в пище / напитке, заставляя их быстро нагреваться. Чем выше содержание воды в целевом продукте / напитке, тем быстрее они готовятся, поэтому влажные блюда готовятся намного быстрее, чем более высушенные.

Для больших кусков пищи микроволны на самом деле готовят только самые внешние слои пищи, а внутренние кусочки готовятся за счет теплопроводности снаружи внутрь.

Со всем этим излучением внутри микроволновой печи очевидно не идеально, чтобы большая его часть протекала вне коробки.По этой причине такие устройства, как микроволновые печи, должны пройти тщательные испытания, прежде чем они будут выпущены для общего использования.

Как вы проверяете свою микроволновую печь на утечку излучения?

В то время как очень высокие стандарты обычно устанавливаются для допустимых уровней утечки микроволн из микроволновых печей, некоторые микроволны могут и неизбежно уйдут. Итак, как проверить, насколько эффективна микроволновая защита вашей микроволновой печи?

Как оказалось, на самом деле есть довольно простой тест.

Источник: Apoltix / Wikimedia commons

Увлекательное, если не немного сбивающее с толку видео от Physics Girl показывает нам, почему мы, вероятно, все должны проверить наши микроволновые печи. Ее простой эксперимент показывает нам, что существует простой и эффективный способ проверить целостность радиационной защиты вашего кухонного прибора.

И все, что нужно, — это немного нестандартного мышления.

Микроволновые печи, как и сотовые телефоны, излучают излучение в определенном диапазоне электромагнитных частот — в частности, радиоволны.При прочих равных, вы должны ожидать, что, поместив телефон в микроволновую печь и закрыв дверцу, сигнал будет заблокирован корпусом микроволновой печи.

В этом случае было бы разумно предположить, что вы не сможете звонить по телефону, когда он надежно заперт внутри.

Оказывается, это не совсем так. Каким-то образом и где-то электромагнитное излучение может достигать антенны телефона, в результате чего вы можете позвонить на него извне!

Но как?

Как оказалось, основной формой защиты, встроенной в микроволновую печь, является устройство, называемое «клеткой Фарадея».Эти типы устройств работают, рассеивая заряд электромагнитного излучения вокруг своей конструкции. Это происходит потому, что электроны в металле возбуждаются излучением и движутся по всей металлической структуре клетки, создавая электрическое поле, которое противодействует и нейтрализует внешнюю волну или поле чего-либо внутри нее.

Источник: Miya.m / Wikimedia Commons

В этом смысле клетки Фарадея фактически являются полыми проводниками. Любое нарушение в конструкции этой клетки теоретически может позволить небольшому количеству электромагнитного излучения «просачиваться» внутрь (или за пределы) клетки.

Согласно этому эксперименту, похоже, что это действительно так для некоторых микроволновых печей.

Все ли микроволновые печи пропускают излучение?

Этот простой эксперимент интересен, но невозможно точно определить, сколько утечек может иметь ваша микроволновая печь. По этой причине требуются более сложные методы расследования.

Например, все ли микроволновые печи одинаковы? Возможно, у вас качество ниже, чем у других?

Если бы вы повторили эксперимент с другими печами, как это сделала Physics Girl, вы, вероятно, обнаружите, что одни блокируют мобильные телефоны, а другие нет.

Основываясь на своих выводах, она решила выяснить, какая часть микроволн действительно пропускает излучение. Используя алюминиевую фольгу в качестве почти идеальной клетки Фарадея, она полностью завернула свой телефон. Разумеется, никто не мог дозвониться до ее телефона.

Источник: Тахир Хасми / Flickr

Следующим шагом было обернуть определенные части микроволновой печи, чтобы сузить их и найти «протекающие» части. Они надеялись найти утечку, систематически оставляя части микроволновки развернутыми. Оказалось, что наиболее вероятным виновником была дверь.

Какие еще простые тесты на утечку микроволнового излучения?

Чтобы подтвердить свою теорию, Physics Girl воспользовалась услугами хакера-самопровозглашенного, чтобы использовать радиопередатчик и приемник HackRF для проведения более сложного эксперимента. Эти устройства могут принимать и передавать сигналы от 1 МГц до 6 ГГц.

Используя устройство и клетку Фарадея bona fide , они смогли продемонстрировать, что вы не должны иметь возможность звонить на телефон, защищенный одним из них — если он полностью исправен.

Затем они проверили, могут ли распространенные сигналы Wi-Fi проходить через дверцу микроволновой печи. Сигналы Wi-Fi используют ту же частоту, что и микроволновые печи, так что это интересный тест. Микроволны обычно работают на частоте около 2,45 гигагерца, в то время как сотовые сигналы, как правило, составляют около 1,9 гигагерца или 850 мегагерц.

Разумеется, им удалось подключиться к телефону FaceTime через дверцу микроволновой печи.

Интересно, что старые микроволновые печи влияют на качество ваших домашних Wi-Fi-маршрутизаторов и устройств! Но мы отвлеклись.

Используя тот же детектор, они также могли напрямую определять микроволновую энергию вне микроволновой печи.

Источник: Feral Indeed! / Flickr

Они выдвинули гипотезу, что излучение могло использовать дыры в экранировании дверцы, позволяя микроволновой печи пропускать излучение. Как отмечает Physics Girl, ее эксперименты показывают, что некоторые микроволны пропускают определенные частоты мобильных телефонов, что дает четкое свидетельство того, что в этих устройствах возможна некоторая форма утечки излучения.

Physics Girl отмечает, что в их эксперименте была очень маленькая выборка, без учета возраста микроволновой печи или ее близости к вышке сотовой связи.

Эти переменные могут повлиять на результаты.

Стоит ли беспокоиться, если вы обнаружите, что ваша микроволновая печь протекает?

Правила FDA фактически допускают небольшую утечку в течение всего срока службы микроволновой печи, около 5 мВт / см2 на расстоянии примерно 2 дюймов (5 см) от поверхности печи. Само излучение неионизирующее, поэтому оно не повредит вашу ДНК напрямую, а скорее возбудит воду в ваших мягких тканях.

FDA предупреждает, что высокое воздействие микроволн может привести к болезненному ожогу. Такие органы, как глаза и яички, особенно уязвимы, потому что в них относительно мало крови, чтобы отводить тепло. Кроме того, хрусталик человеческого глаза очень чувствителен к теплу. Высокий уровень микроволн может вызвать катаракту.

FDA также отмечает, что для такого рода повреждений потребуется большое количество радиации.

Итак, стоит ли беспокоиться, если ваша микроволновая печь пропускает излучение? Проще говоря, нет.

У вас больше шансов получить травму от горячего стакана с водой, чем от самого излучения. Радиация не будет в достаточно высокой дозе, чтобы причинить вам вред.

Утечка микроволновых печей, никогда не оставляйте игрушки Stormtrooper без присмотра рядом с микроволновыми печами. Источник: DocChewbacca / Flickr

Итак, даже если вы обнаружите, что ваша микроволновая печь пропускает некоторое количество излучения, оно такого небольшого количества и не является мутагенным, что вы не должны терять из-за этого сон.
