Чем отличаются SATA SSD, M.2 и NVMe

На самом деле сравнивать понятия SSD, M.2 и NVMe некорректно. Один из них — это накопитель данных, другой — форм-фактор накопителя, а третий — вообще стандарт передачи данных. Чтобы не путаться в терминах, углубимся в эти понятия. Начнем с жестких дисков и их отличий от SSD, подчеркнем различия 2,5-дюймовых SSD от M.2-накопителей, а также сравним SATA с NVMe.

Что такое жесткий диск, или HDD

Сначала разберемся с основными видами дисков, которые можно встретить в серверах, — HDD и SSD.

Обычный ПК, как и сервер, состоит из множества компонентов, из которых нас интересуют четыре:

• Процессор: отвечает за обработку информации, вычисления, за исполнение кода программ и операционной системы, управляет работой всех остальных частей.
• Материнская плата. На нее устанавливаются процессор, оперативная память, видеокарты, контроллеры, на ней расположены порты для подключения внешней памяти. Материнская плата питает все компоненты и объединяет в единое целое.
• Шины, интерфейс, порты. Могут называться по-разному, но суть одна: это соединение, которое необходимо для передачи данных — например, от оперативной памяти, к процессору.
• Жесткий диск — накопитель данных, на котором хранятся программы, файлы и операционная система. Именно ему и его вариациям посвящен этот текст.

Устройство HDD-диска

HDD, или Hard (magnetic) Disk Drive, — классический жесткий диск, хранилище данных.

В жестком корпусе диска находятся магнитные пластины, на которые записываются данные. Считываются и записываются они так: диск вращается, а головка при помощи магнитных импульсов считывает или записывает данные. Диск вращает двигатель, а всей работой заправляет микросхема — контроллер.

Данные записываются в дорожках на поверхности диска, примерно как на виниловых пластинках. При этом информация хранится не в одном месте, а в кластерах или секторах, разбросанных по диску, поэтому для считывания данных диск должен вращаться.

Чем быстрее диск вращается, тем больше данных в секунду можно считывать или записывать. Но здесь возникает ограничение: если бесконечно увеличивать скорость, то материал может не выдержать колебаний и разрушиться от нагрузок.

Эту проблему пытались решить. Например, в 2000 году компания Seagate выпустила диск Х15, который раскручивался до 15 000 оборотов в минуту. Но это скорее экзотика — обычные диски не превышают 7200 оборотов в минуту для домашних ПК, что дает 85-120 МБ/с считывания. Максимальная скорость дисков на домашних ПК не превышает 150 МБ/с.

В зависимости от размера существует несколько форм-факторов, или видов, HDD:

• 3,5 дюйма — чаще встречаются в серверах,
• 2,5 дюйма — для домашних ПК,
• внешние HDD — используют в качестве внешнего носителя данных (в них также используется диск на 2,5 дюйма, но есть внешний корпус).

Слева направо: HDD 3,5″, HDD 2,5″, внешний диск на 2,5 дюйма.

Что такое SSD-диск и его отличия от HDD

SSD-диск, Solid State Drive, — это твердотельный накопитель. Он работает по отличному от HDD принципу: сохраняет информацию на полупроводниковых чипах в ячейках памяти. Это так называемые «энергонезависимые немеханические запоминающие устройства». «Энергонезависимые» означает, что при потере питания данные сохраняются.

SSD состоят из резисторов, конденсаторов, контроллера, буферной DRAM-памяти, чипов постоянной NAND-памяти и разъемов подключения. Фактически это большая «флэшка». Главное отличие от HDD — не в комплектующих (здесь диски во многом схожи), а в отсутствии движущихся частей.

Из «статичности» SSD-диска следует ряд его преимуществ:

— занимает меньше места,

— бесшумный,

— более надежный (не «изнашивается» из-за чтения данных),

— быстрее записывает и считывает данные.

Скорость чтения у них варьируется от 270 до 500 МБ/c, что в разы выше, чем у HDD. Так, время полной загрузки Windows 7 у HDD составляет в среднем 49 секунд, а у SSD — 19 секунд.

Интерфейсы подключения дисков: SATA и NVMe

Интерфейс — это набор способов подключения к материнской плате, методов и правил взаимодействия диска с остальными частями ПК. Сюда входят и виды физических разъемов, и протоколы передачи данных, и способы передачи данных.

Параллельный интерфейс подключения IDE

Наглядный пример интерфейса применительно к HDD-дискам — это IDE (Integrated Drive Electronics), или ATA (Advanced Technology Attachment). Условно это простой способ подключения жесткого диска к материнской плате через шлейф из 40 или 80 жил.

Так выглядят порты для IDE на HDD.На фото хорошо просматривается разъем под IDE. Источник

Мы упоминали, что в интерфейс входят и методы передачи данных. Для IDE таких методов несколько. Например, PIO (Programmed input/output), когда данные передаются между устройствами через процессор, или DMA (Direct Memory Access), когда процессор для передачи данных не используется.

Информация через интерфейс IDE передаются параллельно, когда каждый бит данных идет по своей сигнальной линии — по физическому каналу. Поэтому для интерфейса подключение идет через 40- или 80-жильный шлейф. Передача данных идет порциями, равными количеству каналов.

Из минусов решения: параллельные каналы влияют друг на друга, что приводит к искажению сообщений. Эта проблема решена в интерфейсе SATA, ставшим развитием параллельного IDE.

Последовательный интерфейс обмена данными SATA

SATA, или Serial ATA (SATA), — это последовательный способ передачи битов информации. При нем биты идут друг за другом, по одному биту за раз.

На материнской плате могут располагаться несколько SATA-разъемов. Это позволяет подключать несколько жестких дисков, которые будут работать одновременно, что было невозможно в IDE.

Так выглядят SATA-разъемы.

Через SATA-интерфейс данные передаются быстрее, чем через IDE. В SATA меньше контактов и микросхем, и они меньше перегреваются.

Интерфейс SATA-подключения получил большее распространение в SSD-дисках. Изначально интерфейс разрабатывался для HDD-дисков, головка которых может получить доступ только к одной ячейке одной пластины (блина) диска. Поэтому в SATA-устройствах только один канал и невысокая скорость передачи данных. Такую скорость чтения предлагают разные спецификации SATA:

• 1 — 150 МБ/с;
• SATA 2 — 300 МБ/с;
• SATA 3 – 600 МБ/с.

Это теоретически максимальная скорость, и она в разы меньше скоростей стандарта NVMe, о котором мы поговорим дальше.

NVMe

NVMe, или Non-Volatile Memory Host Controller Interface Specification, — это спецификация на протоколы доступа к накопителям. Позволяет твердотельным накопителям считывать и передавать данные через слот PCIe, о котором мы расскажем ниже.

NVMe может обеспечить скорость записи до 3,2 ГБ/с, что в 6 раз больше, чем у SATA 3. Такие показатели достигаются благодаря нескольким особенностям:

• Слот PCIe расположен прямо на материнской плате — нет «посредников» в виде кабелей.
• Для выполнения команды NVMe обращается к оперативной памяти всего один раз, когда SATA — два.
• Есть параллельность потоков.
• Есть механизмы работы с очередями и обработкой прерываний — команды с высоким приоритетом будут обрабатываться быстрее.

Протоколы передачи данных PCIe и AHCI

Теперь расскажем про режимы передачи данных на основе рассмотренных интерфейсов. Здесь наибольший интерес представляют PCIe и AHCI.

PCIe

Peripheral Component Interconnect Express, или PCIe, — это последовательная шина ввода-вывода. Физически это соединение, «переходник», в виде слота или разъема для подключения устройств напрямую к материнской плате.

Верхний разъем — PCIe x4, в центре — PCIe x16, внизу — PCIe x1. Источник

У PCIe есть прямой канал «общения» с процессором и оперативной памятью, а также независимые друг от друга каналы приема и передачи данных, или линии.

Линия — это некое соединение между устройствами в виде четырех проводов: два для передачи, два для приема данных. Они передают данные как на двухполосном шоссе: в одну и другую сторону одновременно. Это называется дуплексным режимом. Два сигнальных провода с противоположной полярностью позволяет бороться с помехами.

Скорость передачи данных через PCIe зависит от версии и количества линий. Например, теоретическая скорость PCIe 3.0 — 986 МБ/с с одной линией, а с двумя — 1970 МБ/с.

Примечание. PCIe-шина рассчитана на подключение периферийных устройств — не только жестких дисков, но также GPU или сетевых карт.

PCI Express — это способ соединения с материнской платой и передачи данных. Именно его использует протокол/интерфейс NVMe.

AHCI

Несмотря на название, AHCI (Advanced Host Controller Interface) — это не интерфейс в прямом смысле. Это скорее механизм или режим, который улучшает стандарт SATA.

Например, в AHCI есть горячая замена дисков без отключения сервера и алгоритм аппаратной установки очередности команд NCQ, которая достигается за счет оптимизации движения считывающей головки. Так как для SSD-дисков проблемы с той же головкой не возникает, принято считать, что режим AHCI скорее подходит для HDD-дисков.

Различие SATA в режиме AHCI и NVMe

Протокол NVMe разработан специально под SSD, чтобы раскрыть потенциал твердотельных накопителей. Дело в том, что их потенциальная скорость с SATA-подключением ограничена протоколом SATA 3, а именно — 600 МБ/с на чтение. Физически накопители способны работать в десятки раз быстрее. Для обхода ограничения есть NVME, с ним скорость SSD достигает 3,2 ГБ/с.

SATA в режиме AHCI разработан для HDD-дисков. Режим ускоряет запуск файлов, показатель IOPS и повышает производительность примерно на 20%. Можно работать в AHCI-режиме и с SSD-дисками, но большого прироста в скорости не будет.

Типы твердотельных накопителей

Теперь, когда мы рассказали об SSD, интерфейсах и режимах подключений, можно разобраться с типами SSD-дисков. Они различаются по следующим критериям:

• размер и форма;
• способ передачи данных — SATA или NVMe;
• интерфейсы, о которых мы уже писали.

SSD 2,5 дюйма SATA

Это SSD-диск, установленный в пластиковый корпус, с разъемами для SATA-подключения через SATA-кабель. На картинке видно, что плата с чипами установлена в пластиковый корпус, в котором много пустого пространства.

SSD-диск в пластиковом корпусе. Источник

Это сделано не просто так: такой формат позволяет ставить SSD 2,5” вместо HDD 2,5” в то же посадочное место. К тому же «лишнее» пространство защищает плату от повреждений и позволяет пассивно охлаждать устройство.

В этом же форм-факторе 2,5 дюйма встречаются SSD-диски не только с интерфейсом  SATA. Например, WD Gold WDS384T1D0D 3.8ТБ, 2.5 дюйма, работает по интерфейсу PCIе x4.

SSD-диск Western Digital. Источник

Это накопитель для корпоративных систем, поскольку интерфейс PCIe обеспечивает быстрый доступ к данным. Форм-фактор SSD 2,5″, но с разъемом не на SATA, а U.2, который подключается к PCIe и использует 4 линии.

.Подключение происходит также через кабель — например, такой. Источник

SSD M.2

M.2 — это форм-фактор SSD. Это тот же SSD, но без пластикового корпуса: просто плата, на которой расположены чипы, контроллер, буферная память.

У них есть несколько размеров: 2230, 2242, 2260, 2280, 22110. Первые две цифры — ширина в миллиметрах, остальные — длина. Ширина всех плат — 22 миллиметра, а длина варьируется от 30 миллиметров до 110 миллиметров.

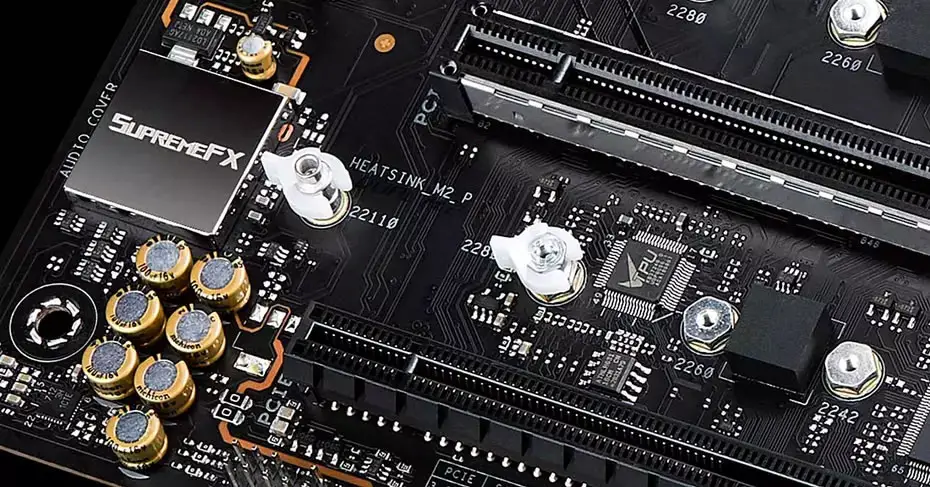

Накопители SSD M.2 подключаются в специальные слоты, без кабелей питания или шлейфов. Питаются от материнской платы.

Пример SSD M.2. Источник

Взаимодействие с материнской платой и процессором идет через разные шины и стандарты: SATA, PCIe и NVMе. Через один и тот же М.2-слот диск может передавать данные по-разному: по старой и медленной шине SATA или более современной PCIе.

Поэтому, когда речь идет об M.2, подразумевают просто форм-фактор. Как он будет подключаться и насколько быстро работать, зависит от ключа M.2 — M.2 SATA или M.2 NVMe.

Примечание. M.2 — это не всегда про SSD. Это лишь форма, в которой могут существовать и другие модули — например, Wi-Fi, Bluetooth, NFC, иные технологии.

M.2 SATA

M.2 SATA — это тот же SSD 2,5 дюйма, но в форм-факторе М.2. Он подключается через SATA.

Пример диска M.2 SATA. Источник

Почти всегда у них два «разреза» на плате — ключи M и B. Отличить их довольно просто: «разрез» ключа В справа, а у М — слева (если смотреть на плату сверху).

Скорость M.2 SATA ограничена скоростью самой последней версии SATA 3 – 600 МБ/с.

M.2 NVMe, или М.2 PCIе NVME

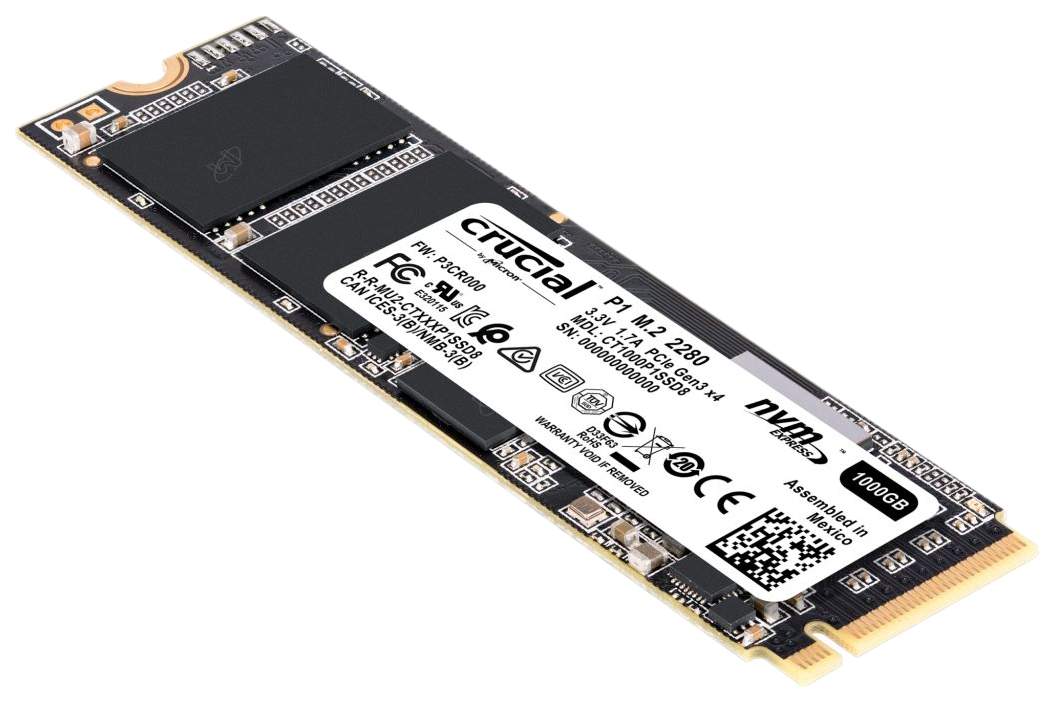

Это тот же SSD-диск M.2, но с интерфейсом подключения NVMe, который передает данные через шину PCI Express.

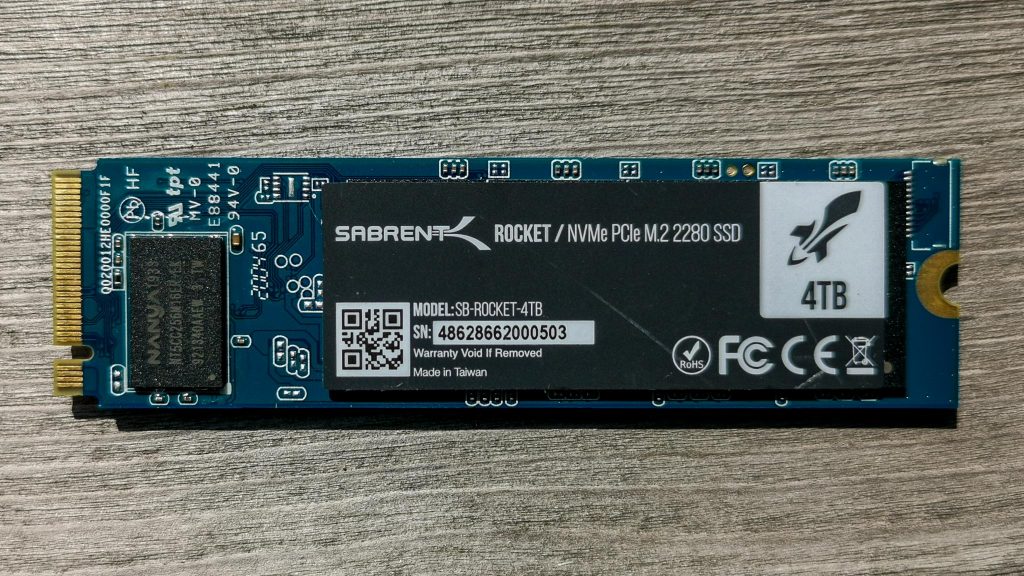

Пример диска NVMe M.2. Источник

Как видно на картинке, у такой платы один ключ — М. Поэтому М.2 SATA SSD можно подключить к любому разъему М.2, а вот совместимость M.2 NVMe не такая высокая. Версии с ключом B уже практически не встречаются.

Такие диски могут развивать большие скорости на чтение, потому что нет помехи в виде пропускной способности SATA-шины. Отклик при доступе к устройствам M.2 NVMe тоже гораздо выше. Например, скорость диска Samsung 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, PCI-E x4, NVMe (на картинке выше) на чтение – 3500 МБ/с, а на запись — 2300 МБ/с.

При этом SSD-накопитель Kingston 120GB A400 (SA400M8/120G) в том же форм-факторе, который работает по SATA 3, имеет меньшие характеристики IOPS — 500/320.

Тот самый SSD от Kingston.

Сравнение M.2 SATA и M.2 NVMe

Нюанс в том, что эти скорости теоретические. На практике большинство операций происходит с маленькими файлами, поэтому важна не последовательная скорость чтения файлов, а скорость работы со случайными блоками. У NVMe здесь небольшое преимущество перед SATA. Скорость загрузки ОС и программ с NVMe ненамного выше, чем у SATA. NVMе-накопители – хороший выбор при работе с крупными файлами, например, с видео.

У M.2 SATA тоже есть достоинства — они не греются, а значит, не требуют дополнительных радиаторов для охлаждения. Хотя сам слот M.2 SATA обычно стоит рядом с видеокартой.

При этом для M.2 NVME ситуация противоположная: потребление электричества NVME-устройства превышает SATA в несколько раз и они сильно греются. Как следствие, контроллер может перегреться и показатели накопителя ухудшатся. В качестве решения можно купить NVMe-устройства с комплектным радиатором или установить алюминиевую планку для пассивного охлаждения.

Можно сравнивать накопители M.2 NVMe и M.2 SATA, но не M.2 и NVMe. NVMe — это стандарт передачи данных, а M.2 – это форм-фактор SSD, где есть поддержка NVMe. Это логически и физически разные вещи.

При выборе SSD-диска нужно ориентироваться на выбранную материнскую плату, требования к скорости чтения/записи и финансовые возможности.

Выделенные серверы произвольной конфигурации

Выбирайте из нескольких десятков дисков и соберите кастомный сервер под свои задачи.

Собрать сервер

Резюме

• Твердотельный накопитель SATA — это SSD-накопитель с интерфейсом SATA, разработанным под HDD-диски.
• M.2 SSD— один из видов твердотельных накопителей. Они могут подключаться, как через SATA, так и через более быструю шину PCIе.
• NVMe — быстрый протокол передачи данных через шину PCIе. Протокол разработан под SSD-накопители.

Если объединить эти понятия, то получится, что NVMe — это не устройство, а спецификация протокола передачи данных через интерфейс PCIe с накопителя SSD M. 2. Поэтому, например, словосочетание «накопитель NVMe» некорректно.

Максимальная скорость и производительность у накопителей M.2 PCIе. Но не все материнские платы и компании их поддерживают — дорогие. Не у всех плат есть слоты М.2, а если есть, чаще встречаются М.2 SATA.

M.2 SATA и SATA SSD 2,5 имеют практически одинаковые характеристики из-за общего протокола. Поэтому, если нужна компактность (например, у вас ноутбук), лучше выбрать М.2 SATA или увеличить количество M.2 NVMe-портов переходниками. Но если это стационарный компьютер, то разницы с SSD 2,5’’ нет, как по скорости, так и цене. При этом оперативно менять диски удобнее через кабель.

Характеристики — SSD накопитель Samsung 980 M.2 NVMe, MZ-V8V1T0BW, 1 Тб

Увеличьте быстродействие памяти до уровня NVMe

Самое время для максимизации потенциала вашего ПК до уровня SSD серии 980. Если вам нужно повысить быстродействие в играх или в ресурсоемких графических приложениях, то SSD серии 980 — это лучший выбор, поскольку он поддерживает NVMe интерфейс и шину PCIe 3. 0.

* NVM Express® — зарегистрированная торговая марка NVM Express, Inc.

Заточен на скорость

Получите право на это. SSD серии 980 использует почти все преимущества скорости шины PCIe 3.0 благодаря технологии HMB и впечатляющей эффективности NVMe. Конструкция без DRAM обеспечивает исключительнуое быстродействие, включая головокружительную скорость последовательного чтения / записи до 3500/3000 МБ / с *, что в 6,2 раза превышает скорость твердотельных накопителей с интерфейсом SATA.

* Производительность может зависеть от версии прошивки SSD, типа аппаратного обеспечения и конфигурации системы. Измерения производительности осуществлялись с помощью программы IOmeter 1.1.0. Параметры скорости записи производились при активированной технологии записи ntelligent TurboWrite. Intelligent TurboWrite работает только с определенным размером передаваемых данных. Для получения подробной информации обратитесь в местный сервисный центр.
* Для тестирования использовалась следующая системная конфигурация: Intel(R) Core(TM) i7-6700K CPU @ 4. 00 ГГц, DDR4 2133МГц 8 ГБ x 2 OS-Windows 10 Pro 64bit Asrock Z-170 Extreme7+
* Результаты основаны на сравнении с твердотельными накопителями Samsung SATA.
* Технология HMB (Host Memory Buffer) позволяет SSD использовать DRAM хост-системы для кэширования чтения / записи и буферизации.

Работайте в режиме полной мощности

Поддерживайте работу вашего SSD на пиковом уровне для бесперебойной и стабильной высокой производительности в режиме полного энергопотребления. Включите его с помощью ПО Samsung Magician, чтобы твердотельный накопитель всегда оставался в активном режиме. Мгновенно возвращайтесь к интенсивной работе с огромными файлами, играм с тяжелой графикой или даже к обычному режиму использованию ПК.

Поддерживайте работу вашего SSD на пиковом уровне для бесперебойной и стабильной высокой производительности в режиме полного энергопотребления. Включите его с помощью ПО Samsung Magician, чтобы твердотельный накопитель всегда оставался в активном режиме. Мгновенно возвращайтесь к интенсивной работе с огромными файлами, играм с тяжелой графикой или даже к обычному режиму использованию ПК.

Увеличенный рабочий ресурс

Храните свои файлы в безопасности с помощью твердотельного накопителя с большим рабочим ресурсом. Благодаря емкости до 600 TBW и 5-летней ограниченной гарантии, оптимизированная долговечность SSD серии 980 отличается проверенной надежностью благодаря собственным решениям Samsung, начиная от современного контроллера до V-NAND и последней версии прошивки.

* TBW: Terabytes Written (Терабайт по записи)
* TBW гарантия для 980: 150 TBW для модели 250 ГБ, 300 TBW для модели 500 ГБ, 600 TBW для модели 1TБ
* 5 лет или TBW (объем данных в ТБ по записи, в зависимости от того, какой ресурс будет выработан раньше). Дополнительную информацию по гарантии можно найти в инструкции, вложенной в упаковку накопителя.

Надежный контроль температуры

Высокопроизводительные SSD, как правило, требуют высокоэффективных систем контроля температуры. Для поддержки стабильной производительности модуль 980 использует никелевое покрытие и теплоотводящую пластину, обеспечивающие контроль перегрева и отвод тепла от NAND чипа.

Высокопроизводительные SSD, как правило, требуют высокоэффективных систем контроля температуры. Для поддержки стабильной производительности модуль 980 использует никелевое покрытие и теплоотводящую пластину, обеспечивающие контроль перегрева и отвод тепла от NAND чипа.

Smart решение термоконтроля

Встроенный фирменный алгоритм термоконтроля позволяет управлять температурой SSD 980, что повышает долговечность и стабильность производительности этого SSD накопителя. Для минимизации флуктуаций производительности SSD 980 используется технология Samsung Dynamic Thermal Guard, поддерживающая оптимальный уровень температуры модуля.

Встроенный фирменный алгоритм термоконтроля позволяет управлять температурой SSD 980, что повышает долговечность и стабильность производительности этого SSD накопителя. Для минимизации флуктуаций производительности SSD 980 используется технология Samsung Dynamic Thermal Guard, поддерживающая оптимальный уровень температуры модуля.

ПО Samsung Magician

Реализуйте всю мощь SSD 980 с помощью интуитивных и оптимизированных инструментов приложения ПО Samsung Magician. Контролируйте состояние вашего SSD накопителя, оптимизируйте производительность, защищайте ценные данные и получайте регулярные обновления с помощью ПО Magician.

Реализуйте всю мощь SSD 980 с помощью интуитивных и оптимизированных инструментов приложения ПО Samsung Magician. Контролируйте состояние вашего SSD накопителя, оптимизируйте производительность, защищайте ценные данные и получайте регулярные обновления с помощью ПО Magician.

Флэш накопитель No. 1 в мире

Оцените превосходные рабочие характеристики и надежность SSD накопителя от ведущего мирового лидера — производителя систем памяти с 2003 года. Все программное обеспечение и электронные компоненты, включая всемирно-известные модули памяти Samsung DRAM и NAND, разработаны и произведены на собственных предприятиях компании, что позволяет интегрировать их в системы памяти с высочайшим уровнем надежности, которому можно доверять.

* Источник: данные IHS Markit за 2003-2019 гг.: Рыночная доля выручки поставщиков NAND.

Общая информация

• Гарантия, месяц

  12

• Страна

  Китай

• Производитель

  Samsung

Серия

• Серия

  980

• Модель

  MZ-V8V1T0BW

Основные характеристики

• Объем (диапазон)

  от 1000 до 2000 ГБ

• Объем, Гб

  1000

• Форм-фактор

  M. 2 2280

• Тип флеш-памяти

  Samsung V-NAND 3-bit MLC

• Интерфейс подключения

  PCIe Gen 3.0 x 4, NVMe 1.4

• Макс. скорость передачи данных, мБ/сек

  3500

• Поддержка NVMe

  Да

• Совместимый ключ разъема

  M Key

• Максимальный ресурс записи (TBW), ТБ

  600

Другая техническая информация

• Буферная память HMB (Host Memory Buffer)

  Случайное чтение, запись (4 КБ, QD32) — Скорость случайного чтения до 500 000 IOPS. Скорость случайной записи до 480 000 IOPS.
  Случайное чтение, запись (4KB, QD1) — Скорость случайного чтения до 17 000 IOPS. Скорость случайной записи до 54 000 IOPS.
  * Эти значения могут зависеть от конфигурации системы ** Измерения проводились при активированной технологии записи Intelligent TurboWrite.

  Средняя потребляемая мощность: 4,6 Вт. *Максим: 5,3 Вт. (режим Burst) Энергопотребление в режиме ожидания: Макс. 45 мВт.
  *Фактическое энергопотребление может зависеть от конфигурации системы

  Надежность (MTBF) 1.5 млн. часов (ср. время наработки на отказ, сокр. MTBF)

  Устойчивость к ударам — 1500 G в течение 0.5 мс (полусинус)

  Поддержка TRIM
  Поддержка S.M.A.R.T
  Поддержка алгоритма автоматической сборки мусора
  AES 256-битное шифрование (Class 0), TCG/Opal, IEEE1667 (Шифрованный привод)
  Поддержка WWN — нет
  Поддержка режима сна

  ПО Magician для управления SSD

4. 8/5

Рейтинг на основании 209 отзывов

Оставить отзыв

Ринат Сабиров

при записи больших объемов пишет примерно первые 150GB на максимальных скоростях, дальше скорость падает, за эту цену отличное поведение

ElricDeFox

Быстрый, держит заявленную скорость. Температура 45-50 градусов с радиатором. При первой установке не определялся в биосе и винде, только через программу Самсунг маджишн. После обновления прошивки определился в винде,но в биосе по прежнему тишина. Может быть проблема в моей материнки. В целом отличный ссд, работает как часы.

Кирилл М.

Советую к покупке, качественный и стабильный

Имя скрыто

2 типа твердотельных накопителей M.2: SATA и NVMe

Поиск Kingston.com

Чтобы начать, нажмите «Принять» ниже, чтобы открыть панель управления файлами cookie. Затем коснитесь или щелкните кнопку «Персонализация», чтобы включить функцию чата, затем «Сохранить».

Ваш веб-браузер устарел. Обновите свой браузер сейчас, чтобы лучше работать с этим сайтом. https://browser-update.org/update-browser.html

Август 2021

• Личное хранилище
• Производительность ПК
• SSD
• М.2
• NVMe

Дом блога

Когда мы говорим о M.2 в технологии хранения, мы обычно говорим о SSD, ссылаясь на его форм-фактор. M.2 относится к форм-фактору SSD, который напоминает палочку жевательной резинки. Его небольшой и тонкий размер делает его идеальным для легких и портативных компьютеров, таких как ноутбуки, ноутбуки, NUC и ультрабуки. Они занимают меньше места, чем 2,5-дюймовые твердотельные накопители или жесткие диски, и могут иметь емкость до 2 ТБ.

Теперь, когда мы объяснили, что такое M.2, давайте ответим на вопрос «Является ли M.2 быстрее, чем SSD?»

Нет. M.2 — это форм-фактор твердотельных накопителей, поэтому этот вопрос не имеет смысла. Тем не менее, основная путаница, стоящая за этим вопросом, понятна, поскольку твердотельные накопители M. 2 являются относительно новыми по сравнению с другими форм-факторами клиентских твердотельных накопителей. Существует два типа твердотельных накопителей M.2: на основе SATA и NVMe. Они различаются технологиями хранения и, в зависимости от ваших потребностей и бюджета, у каждого из них есть свои плюсы и минусы.

Полезный совет: Имейте в виду, что твердотельный накопитель M.2 совместим только с материнской платой, которая поддерживает слот M.2. Проверьте материнскую плату вашего компьютера, чтобы убедиться, что на ней есть слот M.2.

SATA M.2 SSD

SATA M.2 SSD используют интерфейс SATA с максимальной скоростью передачи данных 6 Гбит/с, что является медленным по сравнению с более новыми интерфейсами (подробнее об этом ниже). Твердотельные накопители на основе SATA являются твердотельными накопителями самого низкого класса с точки зрения производительности и используют тот же интерфейс, что и жесткие диски. Тем не менее, твердотельные накопители на основе SATA имеют в три-четыре раза большую пропускную способность по сравнению с жесткими дисками с вращающимся диском.

Твердотельные накопители SATA более доступны и доступны по цене, чем твердотельные накопители NVMe. Твердотельные накопители SATA M.2 могут стать отличной альтернативой 2,5-дюймовым твердотельным накопителям, если в вашем компьютере нет места для 2,5-дюймового твердотельного накопителя.

SATA долгое время был основным соединением, используемым для хранения данных. Дискам SATA для работы требовалось два кабеля. Один используется для передачи данных на материнскую плату, а другой для подачи питания на блок питания. Беспорядок в кабелях — одна из проблем, которая может повлиять на производительность в корпусах ПК при использовании нескольких накопителей SATA. В тонких ноутбуках и ноутбуках, включая ультрабуки, нет места даже для кабелей SATA, поэтому они используют форм-фактор M.2. Твердотельный накопитель форм-фактора SATA M.2 решает эту проблему, поскольку у него нет двух кабельных соединений, которые использовались ранее в других накопителях на основе SATA.

Тем не менее, тот факт, что это твердотельный накопитель M. 2, не меняет того факта, что это твердотельный накопитель SATA. Основные различия между твердотельными накопителями SATA и NVMe M.2 заключаются в технологии интерфейса и уровне производительности. Твердотельный накопитель SATA M.2 по-прежнему использует технологию интерфейса на основе SATA, которая не улучшает его скорость и производительность по сравнению с твердотельным накопителем NVMe M.2.

NVMe M.2 SSD

NVMe M.2 SSD используют протокол NVMe, специально разработанный для SSD. В сочетании с шиной PCIe твердотельный накопитель NVMe предлагает новейшие уровни производительности и скорости. Твердотельные накопители NVMe взаимодействуют напрямую с системным ЦП через разъемы PCIe. По сути, это позволяет флэш-памяти работать как SSD напрямую через разъемы PCIe, а не использовать драйвер связи SATA, который намного медленнее, чем NVMe.

Твердотельные накопители NVMe M.2 гораздо более производительны по сравнению с твердотельными накопителями SATA M.2. Используя шину PCIe, твердотельные накопители NVMe M. 2 имеют теоретическую скорость передачи данных до 20 Гбит/с, что уже выше, чем у твердотельных накопителей SATA M.2 с 6 Гбит/с. Шины PCIe могут поддерживать 1x, 4x, 8x и 16x линий. PCIe 3.0 имеет эффективную скорость передачи до 985 МБ/с на линию, что означает потенциальную скорость передачи до 16 ГБ/с. Однако при использовании форм-фактора M.2 с шиной PCIe доступны только линии x2 и x4, что означает максимальную скорость передачи до 4 ГБ/с.

Является ли NVMe быстрее, чем SATA? Технически да. Современные материнские платы используют SATA III с максимальной пропускной способностью 600 МБ/с, а диски NVMe обеспечивают скорость до 3500 МБ/с. Уровень производительности намного выше, чем у твердотельных накопителей SATA, независимо от форм-фактора. Только твердотельные накопители, использующие технологию NVMe, превышают пределы скорости передачи, которые ограничивают твердотельные накопители на основе SATA.

При выборе твердотельного накопителя SATA M.2 или твердотельного накопителя NVMe M. 2 необходимо учитывать следующие моменты:

• Поддержка системы — Старые устройства могут быть несовместимы с NVMe, поскольку у них нет необходимых подключений для использования разъемов NVMe PCIe.
• Быстрый запуск — Самый простой способ ускорить загрузку системы компьютера — установить ОС (операционную систему) на SSD. Вы увидите самые большие улучшения скорости с твердотельным накопителем NVMe.
• Приоритет хранилища — вы можете использовать твердотельный накопитель NVMe в сочетании с другим твердотельным накопителем SATA. Это доступный вариант без необходимости ломать банк. Вы можете установить свою ОС и ресурсоемкие программы и приложения на твердотельный накопитель NVMe и использовать твердотельный накопитель SATA для хранения всего остального, например небольших и менее ресурсоемких файлов, документов и т. д.
• Игровые преимущества — вы увидите значительное улучшение времени загрузки игр при использовании твердотельного накопителя M. 2 NVMe. Игры, установленные на дисках NVMe, в целом будут иметь значительно лучшую производительность из-за скорости передачи при вызове ваших игр из хранилища.
• Поколения PCIe — существуют поколения шины PCIe с разным уровнем производительности. Пропускная способность удваивается с каждым поколением, и существуют твердотельные накопители, использующие разные поколения PCIe. Последней доступной версией является PCIe 4.0, а PCIe 5.0 все еще находится на горизонте разработки.
• Общие соединения — Некоторые материнские платы не имеют достаточного количества соединений PCIe для поддержки нескольких дисков NVMe. Возможно, вам придется решить, использовать ли доступное соединение между видеокартой или твердотельным накопителем NVMe. В других случаях могут быть доступны линии PCIe, но только определенный тип соединения сможет использовать устройства NVMe на их полной скорости, например соединение M.2.

Полезный совет: Помните, что M. 2 — это только форм-фактор, который не делает ваши твердотельные накопители быстрее. Уровень производительности ваших твердотельных накопителей зависит от того, является ли драйвер связи SATA или NVMe. Проверьте требования к материнской плате, чтобы узнать, какие твердотельные накопители совместимы с вашим компьютером.

#Кингстонс тобой

1:29

Как установить твердотельный накопитель M.2 в ноутбук

Твердотельный накопитель M.2 легко установить в портативный компьютер. Мы покажем вам, как это сделать.

1:10

Как установить твердотельный накопитель NVMe в ноутбук

Замена твердотельного накопителя NVMe меньшей емкости на установку диска большей емкости, способного вместить больше файлов, — это простое обновление. Вот как это сделать.

4:07

Объяснение хранилища NVMe на 2019 год

Мы объясняем, что NVMe — это протокол передачи, а не форм-фактор, как M.2, или интерфейс, как SATA или PCIe.

Объяснение хранилища NVMe

NVMe по-прежнему является относительно новой технологией, которая меняет возможности ПК.

Установка внутреннего M.2 во внешний корпус

Вы можете делать корпусы для SSD дешевле, чем вы думаете.

3:22

Как установить твердотельный накопитель NVMe в ноутбук

Мы покажем вам каждый шаг к форматированию и очистке SSD или HDD.

3:23

Типы твердотельных накопителей

Мы рассмотрим различные типы твердотельных накопителей, что они из себя представляют и как они используются.

SATA M.2 SSD против PCIe M.2 SSD — в чем разница?

Твердотельные накопители

M.2 крошечные, простые в установке и очень быстрые, но знаете ли вы, что они бывают двух разных форм-факторов?

Сортировать по По умолчанию

Товаров, соответствующих вашему выбору, не найдено

Как установить жесткий диск NVMe M.2 SSD и зачем это нужно

Установка нового жесткого диска NVMe M.2 SSD не только повысит производительность вашей системы, но и значительно продлит срок службы устройства. Вот как его установить.

Независимо от того, хотите ли вы повысить производительность своего ПК или продлить срок службы старой системы, самым важным компонентом, который необходимо заменить в первую очередь, является жесткий диск. Удивлены, что я не сказал ваш процессор, память или видеокарту? Вот с чего бы многие начали, и, к сожалению, это был бы неверный шаг.

Да, чем быстрее жесткий диск, тем быстрее можно считывать и записывать данные, таким образом, ускоряет все аспекты работы с компьютером. На самом деле, результаты испытаний Samsung показали, что выигрыш в производительности становится еще больше в сочетании с другими высокопроизводительными компонентами, включая процессоры и видеокарты с графическим процессором.

Имея это в виду, сегодня я собираюсь продемонстрировать на скриншотах, как установить жесткий диск следующего поколения, который использует новый протокол энергонезависимой памяти Express (NVMe), подключенный к вашему компьютеру с помощью M . 2 слот PCIe. Верно, для этих новых жестких дисков не нужны грязные кабели!

Фотографии ниже были сделаны во время сборки моей последней установки Windows в 2018 году. Материнская плата — ASUS ROG STRIX Z370-E, а жесткий диск — Samsung 960 Pro NVMe M.2. Однако на 2022 год я предлагаю купить Samsung 9.70 EVO Plus, если вам нужен диск объемом более 500 ГБ. Если 500 ГБ вас устраивает, выберите новейший и самый лучший твердотельный накопитель Samsung 980 PRO PCIe 4.0 NVMe M.2. Если на вашей материнской плате нет слота M.2 PCIe, не паникуйте. Вы можете приобрести адаптер M.2 PCIe на Amazon менее чем за 20 долларов. Отличный вариант для старых систем.

Небольшое напоминание перед началом работы: никогда не открывайте компьютер и не прикасайтесь к его компонентам без антистатического браслета. Я использую антистатический браслет Vastar, недорогой, но отлично работающий.

Начните с открытия вашей системы и найдите слот M.2 PCIe.

На моей материнской плате ASUS ROG (которую я очень люблю) интерфейс M. 2 был спрятан под пластиной, используемой для охлаждения накопителя.

Когда вы впервые обнаружите порт M.2, это может вас шокировать. Он маленький и компактный.

Установите стопорный винт материнской платы в зависимости от длины твердотельного накопителя M.2. Большинство накопителей в наши дни, включая мой, используют форм-фактор M.2 2280.

Теперь, когда стопорный винт установлен, можно аккуратно вставить накопитель в слот M.2. Начните с угла 30 градусов. Он слегка надрезан, как показано ниже.

Нажмите сзади, используя только среднее давление. Не форсировать .

После установки он будет находиться в приподнятом положении. Это нормально.

Нажмите вниз, чтобы твердотельный накопитель был заподлицо с материнской платой и сидел на крепежном винте.

Привинтите SSD-диск к держателю материнской платы. Затяните до плотного прилегания — нет необходимости затягивать его вниз.
