Содержание

Конфигурирование слотов M.2 и PCIe на материнских платах B550 Unify / Unify-X

На материнских платах MEG B550 Unify и Unify-X имеется по четыре слота M.2, три из которых поддерживают режим PCIe 4.0 x4, позволяющий раскрыть весь скоростной потенциал твердотельных накопителей стандарта PCIe 4.0.

Первый слот (обозначаемый как M2_1) подключен к процессору и поддерживает режим PCIe 4.0 x4. Второй (M2_2) и третий (M2_3) могут подключаться либо к процессору, либо к чипсету, по выбору пользователя. Четвертый слот (M2_4) подключен к чипсету и поддерживает режим PCIe 3.0 x4, поскольку чипсет B550 предлагает лишь интерфейс PCIe стандарта 3.0.

В данной статье объясняется, как изменять режим работы слотов M2_2 и M2_3 и как переключаются линии PCIe при использовании разъемов PCIe, M.2 и SATA.

Слоты PCIe и M.2 на материнских платах MEG B550 Unify и Unify-X

Материнские платы MEG B550 Unify и B550 Unify-X предлагают по 4 слота PCIe в следующей конфигурации:

  • Слот PCI_E1 подключен к процессору и поддерживает режим PCIe 4.
    0 x16.
  • Слоты PCI_E2 и PCI_E3 подключены к чипсету и поддерживают режим PCIe 3.0 x1.
  • Слот PCI_E4 подключен к чипсету и поддерживает режим PCIe 3.0 x4.

(Источник: руководство пользователя)

На материнской плате имеется четыре слота M.2:

  • Слот M2_1 подключен к процессору и поддерживает режим PCIe 4.0 x4.
  • Слоты M2_2 и M2_3 поддерживают режим PCIe 4.0 x4 при подключении к процессору и PCIe 3.0 x2 при подключении к чипсету.
  • Слот M2_4 подключен к чипсету и поддерживает режим PCIe 3.0 x4.

Процессорный и чипсетный режимы слотов M2_2 и M2_3

На платах MSI реализовано два варианта подключения слотов M2_2 и M2_3: процессорный и чипсетный. По умолчанию используется чипсетный режим, при котором подключение осуществляется посредством линий PCIe 3.

0, имеющихся в чипсете B550. Пользователь может переключить данные слоты в процессорный режим с большей пропускной способностью – PCIe 4.0 x4.

1. При переключении слотов M2_2 и M2_3 в процессорный режим их пропускная способность увеличится до PCIe 4.0 x4. Однако если в какой-либо из них установлен накопитель, видеокарта в слоте PCI_E1 переключится в режим PCIe 4.0 x8.

Примечание 1: для активации процессорного режима слот PCI_E1 должен работать в конфигурации x8+x4+x4 (такая конфигурация будет выбрана автоматически при активации процессорного режима в интерфейсе BIOS).

Примечание 2: если слоты M2_2 и M2_3 работают в процессорном режиме, то видеокарта в слоте PCI_E1 будет работать в режиме PCIe 4.0 x8.

2. По умолчанию используется чипсетный режим. В этом случае оба слота (M2_2 и M2_3) подключены к чипсету B550 и работают на скорости PCIe 3.0 x2. Таким образом, даже если ваш накопитель поддерживает режим PCIe 4.0, он будет вынужден довольствоваться в этом случае пропускной способностью интерфейса PCIe 3.

0 x2.


Переключение между процессорным и чипсетным режимами осуществляется в интерфейсе BIOS.

Три накопителя SSD Samsung 980 PRO – скорость чтения достигает 17938 МБ/с.

Когда слоты M2_2 и M2_3 подключены к процессору, на плату можно будет установить сразу три накопителя в режиме PCIe 4.0 x4. Например, три NVMe-накопителя Samsung 980 PRO, объединенные в массив RAID0, могут достичь скорости последовательного чтения в 17938 МБ/с!

Конфигурирование линий PCIe для разъемов PCIe, M.2 и SATA

Переключение линий PCIe между разъемами PCIe, M.2 и SATA часто бывает весьма запутанным. На платах B550 Unify и Unify-X слот M2_4 делит линии PCIe 3.0 x4 со слотом PCI_E4. В чипсетном режиме слот M2_2 делит линии PCIe со слотами PCI_E2 и PCI_E3.

Как видно из таблицы, в чипсетном режиме слоты PCI_E2 и PCI_E3 будут недоступны, если в слот M2_2 установлено какое-либо устройство, а при использовании слота M2_4 недоступным будет слот PCI_E4.

(Источник: руководство пользователя)

Что касается портов SATA, то слот M.2_3 делит чипсетные линии PCIe с разъемами SATA5 и SATA6. Если в слот M.2_3 установлен твердотельный NVMe-накопитель, оба эти разъема (SATA5 и SATA6) станут недоступными. Если в него установлен твердотельный SATA-накопитель, недоступным будет только разъем SATA5.

Примечание: более подробную информацию можно найти в руководстве пользователя.
(Источник: руководство пользователя).

Надежда для старичков или m2 на старых материнских платах

Всем привет.
Предлагаю вашему вниманию обзор замечательной штуки

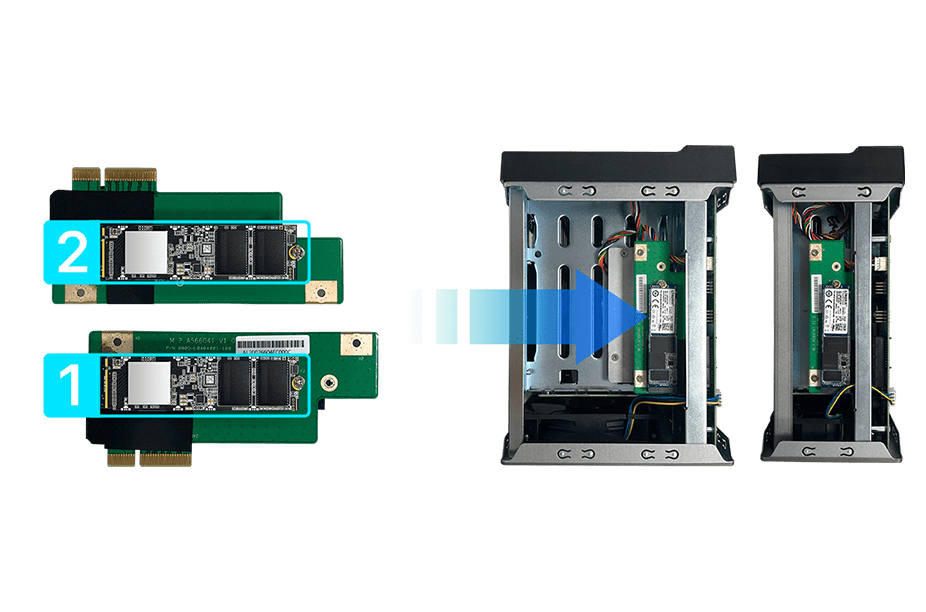

Адаптер PCI-E M.2 NGFF for SSD Bulk.

По сути это просто переходник для использования m2 ssd в pci-ex разъёме.

Подходит для наиболее популярных форм-факторов M.2 ширина 22мм, длина 80, 60 мм, 42, 30 (M.2-2280 и M.2-2260 и M.2-2230 M.2-2242) мм
Использовать мы его будем с замечательным SSD
AMD Radeon R5MP120G8

Железку я снял, так удобнее использовать, держаться она будет отлично и так.
Проверим на разных материнских платах, проверим скорость работы в разных режимах.
Максимальная скорость нашего SSD развивается на pci-e 3.0 x4 и по паспорту составляет 1800 Мб/с. и работает по протоколу NVMe v1.3.0. А максимальная теоретическая 3,94 Гбайт/с через интерфейсpci-e 3.0 x4.
Но есть одна проблема, по крайней мере с этим SSD, дело в том что он работает по протоколу NVMe v.1.3, система его увидит, но в биосе не на всех материнских платах будет возможность выбрать его для загрузки ОС. То есть его можно будет использовать как второй диск, но установка системы на него не будет возможна.

Но многие производители, выпускают новые версии биоса, и включают поддержку NVMe, даже если нет самого слота m2.
Для начала для сравнения результат теста этого SSD в самом разъеме m2 на материнской плате AM4
Первая материнская плата на которой проверим, M5A97 R2.0
Работать будет на втором слоте pci-e

Сейчас работает в режиме pci-e 2.0
И вот результат теста

В теории должно быть 2,0 Гбайт/с, но и это замечательно, ведь на этой материнской плате m2 нет, толькоSerial ATA (SATA), который обеспечивает пропускную способность до 6 Гбит/с. То есть на этой материнской плате максимально достижимо 600 мб/сек.
Система правильно определила диск

Этой материнской плате уже больше 5 лет, что уже неплохо.

А теперь, материнская плата, которая гораздо старшеASUS M2N68-AM SE2, ей уже больше 10 лет, с интерфейсом Serial ATA 3 Гбит/сек.
Кстати на переходнике имеется светодиод, синий, индикация происходит при передаче данных.

Материнская плата запускалась гораздо дольше обычного, видимо проверяла новое непривычное устройство в слоте для видеокарт.

В итоге все нормально запустилось,но конечно же у нас первая версия pci-e 1.0 4x.
А теперь тест

Отличный результат, для такого старого железа, недостижимый результат для SATA2 который имеется на этой материнской плате. При этом все отлично определилось

Система понимает что это SSD.
Мы пойдём дальше, и проверим его на самом минимально возможном варианте подключения, pci-e 1.0 1x

Подключаем к этой же материнской плате через райзер и pci-e 1x. Этот вариант возможен когда у нас имеется один слот pci-e 16x и которой занят видеокартой, и свободны только pci-e 1x.
Система быстро загрузилась и всё определилось нормально.

Определилось 1x
Тест

Очень неплохо, учитывая что теоретическая скорость250 Мбайт/с

И в этом случае все хорошо.
Скажете мало? Да, скорость чтения не очень прям скажем, но в нашем случает это не сильно критично, главное скорость доступа. А если сравнить с обычным жестким диском?
Вот результат SSD

А вот HDD

Разница почти в 150 раз. Ну это обычная разница между SSD и HDD. Просто подтвердили что при уменьшении линий и версии pci-e скорость доступа не меняется.

Следующая материнская плата с сокетом fm1, с поддержкой pci-e 2.0. К сожалению, так же на этой материнской плате так же невозможна установка системы на ssd c переходником.

На этой материнской присутствует SATA III, а так же 2 слота pci-e 16x.
Для начала попробуем во втором слоте:

Странно, что работает в режиме pci-e 2.0 2x

Скромные результаты, учитывая что на этой плате имеется sata 3, то в этом смысла мало.
Теперь мы переставляем SSD верхний слот pci-e 16x


Теперь определилось всё правильно, pci-e 2.0 4x

Скорости весьма достойны, причем практически сопоставимы с эталонными.

Теперь возьмемся за старичка, 775 сокет, чипсет nVIDIA nForce 750i. 4 слота pci-ex позволяют использовать переходник в полноценном 4x режиме.

Pci-e 1.0 x4

Скорости конечно выше чем у SSD sata, но не дотягивает до полноценной скорости. Для такой старой материнской платы очень неплохо, от 2008 года.

Теперь сокет 1155

Заработал в режиме pci-ex 2.0 4x

2,5 дюйма, M.2, mSATA, SATA и PCIe

Если настольные жесткие диски многие годы существуют в 3,5-дюймовом форм-факторе, SSD с самого начала выпускались в 2,5-дюймовом формате. Он отлично подходил для небольших компонентов SSD. Однако ноутбуки становились все тоньше, и 2,5-дюймовые SSD уже перестали удовлетворять критерию малого размера. Поэтому многие производители обратили внимание на другие форм-факторы с меньшими габаритами.

В частности, был разработан стандарт mSATA, однако он появился слишком поздно. Соответствующий интерфейс сегодня встречается довольно редко, в немалой степени по причине того, что mSATA (сокращение от mini-SATA) по-прежнему работает со сравнительно низкой скоростью SATA. Накопители mSATA физически идентичны модулям Mini PCI Express, но электрически mSATA и mini PCIe несовместимы. Если сокет предназначен для установки накопителей mSATA, вы сможете использовать только их.

Напротив, если сокет предназначен для модулей mini PCI Express, накопители mSATA SSD вставить можно, однако работать они не будут.

Стандарт mSATA сегодня можно считать устаревшим. Он уступил место стандарту M.2, который изначально назывался Next Generation Form Factor (NGFF). Стандарт M.2 обеспечивает производителям большую гибкость по габаритам SSD, поскольку накопители значительно более компактны, допускаются восемь вариантов длины, от 16 до 110 мм. Также M.2 поддерживает разные варианты интерфейсов. Сегодня все больше используется интерфейс PCI Express, который и будет доминировать в будущем, поскольку он работает значительно быстрее. Но первые накопители M.2 опирались на интерфейс SATA, теоретически возможен и USB 3.0. Однако не все слоты M.2 поддерживают все упомянутые интерфейсы. Поэтому перед покупкой накопителя проверяйте, какие стандарты поддерживает ваш слот M.2.

Стандарт M.2 сегодня распространяется и среди настольных ПК, современные материнские платы предлагают, по крайней мере, один соответствующий слот. Еще один положительный момент – кабель уже не требуется, накопитель вставляется прямо в слот материнской платы. Впрочем, подключение через кабель тоже возможно. Но для этого на материнской плате должен иметься соответствующий порт, а именно U.2. Ранее этот стандарт был известен как SFF 8639. Конечно, теоретически можно оснащать 2,5-дюймовые накопители портом U.2, но на рынке таких моделей очень мало, как и накопителей с SATA Express.

Интерфейс SATA Express является преемником SATA 6 Гбит/с, поэтому поддерживается обратная совместимость. На самом деле host-интерфейс поддерживает даже два порта SATA 6 Гбит/с или один SATA Express. Такая поддержка была добавлена больше для совместимости, поскольку накопители SATA Express электрически подключаются к шине PCI Express. То есть накопители SATA Express на «чистых» портах SATA 6 Гбит/с не работают. Но SATA Express опирается только на две линии PCIe, то есть пропускная способность будет в два раза меньше M.2.

Конечно, у большинства настольных компьютеров есть обычные слоты PCI Express, поэтому можно установить SSD напрямую в такой слот, как видеокарту. Вы можете приобрести карту-адаптер для M.2 SSD (PCIe), после чего подключать накопители «традиционным» образом в виде карты расширения PCI Express.

M.2 SSD с интерфейсом PCI Express демонстрируют пропускную способность больше двух гигабайт в секунду – но только при подходящем подключении. Современные M.2 SSD обычно разрабатываются для четырех линий PCI Express третьего поколения, только такой интерфейс позволяет раскрыть их потенциал производительности. Со старым стандартом PCIe 2.0 и/или меньшим числом линий накопители SSD работать будут, но вы потеряете весьма существенную часть производительности. Если есть сомнения, мы рекомендуем заглянуть в руководство пользователя материнской платы, где должна быть указана конфигурация линий M.2.

Если на материнской плате нет слота M.2, вы можете установить такой накопитель через карту расширения, например, в слот для второй видеокарты. Однако при этом чаще всего на видеокарту будут подаваться уже не 16, а 8 линий PCI Express. Впрочем, на производительность видеокарты это повлияет не так серьезно. В следующей таблице приведена суммарная информация о современных интерфейсах:

Форм-фактор Подключение Макс. скорость Примечание
2,5 дюйма SATA 6 Гбит/с ~ 600 Мбайт/с Стандартный форм-фактор SSD для настольных ПК, а также многих ноутбуков. Возможна разная высота корпуса. Порты SATA есть на любой материнской плате, поэтому совместимость очень широкая.
mSATA SATA 6 Гбит/с ~ 600 Мбайт/с Форм-фактор предназначен, главным образом, для ноутбуков. Распространился только один вариант размера. Использует слот собственного формата.
M.2 PCIe 3.0 x4 ~ 3800 Мбайт/с Форм-фактор для ноутбуков и настольных систем. Доступны разные варианты размеров. Многие новые ноутбуки и материнские платы имеют слот M.2.
SATA Express PCIe 3.0 x2 ~ 1969 Мбайт/с Преемник SATA 6 Гбит/с.
Использует две линии PCIe, а не четыре, как в M.2. На рынке почти нет совместимых накопителей, поскольку производители предпочитают M.2, более компактный и быстрый формат.



Звоните или оставляйте заявку прямо на сайте! Наши специалисты с удовольствием помогут Вам

СЛОТ U.2 ПРОТИВ M.2 РАЗЛИЧИЙ И ПРОИЗВОДИТЕЛЬНОСТИ? — УЧЕБНЫЕ ПОСОБИЯ

После объяснения, что это формат U.2, мы возвращаемся к драке с новой статьей, в которой мы объясняем наиболее важные различия между ним и его основным конкурентом на рынке, гораздо более распространенный формат M.2, но также У него есть некоторые недостатки. Слот U.2 против M.2, основные отличия.

Указатель содержания

U.2 против M.2, самые важные различия между обоими форматами

Первое отличие состоит в том, что слот U.2 поддерживает горячую замену, а M.2 — нет. Это означает, что мы можем извлечь SSD из слота U.2 и установить другой без перезагрузки ПК, что невозможно. делать с M.2. Другое преимущество накопителей U.2 заключается в том, что они могут иметь большую емкость, чем накопители M.2 . Так как накопители U.2 физически больше, чем накопители M.2, изготовителю легче разместить в них больше флеш-накопителей.

Мы рекомендуем прочитать нашу статью о лучших SSD на рынке

M.2 экономит ваши кабели, но также имеет некоторые недостатки

Блоки U.2 имеют шасси, а блоки M.2 обычно представляют собой печатные платы (PCB) и микросхемы. Это важно, поскольку это делает диски U.2 более защищенными, а его собственный корпус может действовать как встроенный радиатор. Корпус привода U.2 защищает микросхемы и внутренние цепи от случайных повреждений, вызванных царапинами, короткими замыканиями и электростатическим разрядом. Гладкая поверхность блока U.2 также менее склонна задерживать пыль по сравнению с неровной поверхностью блока M.2.

Диски U.2 подключаются к материнской плате с помощью гибкого кабеля удаленно, а M.2 напрямую и жестко подключается к материнской плате . Это в принципе является преимуществом для M.2, поскольку он занимает меньше места и вам не нужно управлять его кабелями. Несмотря на это, диски U.2 могут быть установлены в любом месте, где есть место, а диски M.2 должны быть установлены именно там, где слоты находятся на материнской плате. Поскольку блоки U.2 могут быть установлены в любом из нескольких мест, пользователь может назначать приоритеты местам с наилучшим воздушным потоком, самым легким доступом или наиболее привлекательным местом для глаз. Материнские платы часто имеют слоты M.2 в положениях, которые конфликтуют с большими видеокартами, что потребует от пользователя оставить либо этот слот M.2, либо этот слот PCI-Express пустым.

С U.2 легко проложить кабель вокруг видеокарт и других компонентов, чтобы вы могли использовать все слоты U.2 без ущерба для других компонентов . Блоки U.2 могут быть установлены в месте внутри коробки с хорошим прямым потоком воздуха, например, в отсеке переднего блока, который обычно имеет свои собственные специальные вентиляторы, но блоки M.2 не допускают гибкости на месте где они установлены, потому что они должны прикрепляться именно там, где производитель материнской платы обнаружил слоты M.2.

Устройства U.2 испытывают меньше тепловых проблем и допускают большую производительность

Диски M.2 ближе к компонентам с высоким тепловыделением, таким как видеокарты и процессор, что значительно облегчает им проблемы с нагревом. В то время как устройство испытывает тепловое напряжение, которое необходимо для защиты устройства от повреждений, оно замедляет работу устройства. Это означает, что устройство больше не обеспечивает заявленную производителем скорость . Некоторые устройства M.2 могут предоставлять свои объявленные скорости только в течение коротких периодов времени, прежде чем тепловое ограничение замедляет их.

Из-за жесткого соединения блоков M.2 и блок M.2, и разъем имеют повышенный риск случайного повреждения из-за перпендикулярной силы, приложенной к выступающему блоку M.2, что может произойти когда рука человека встречает уже смонтированный блок M.2 во время работы внутри ПК. Врезание в гибкий кабель U.2 вряд ли вызовет повреждение.

Поскольку блок U.2 удален от материнской платы, пользователь может легче видеть поверхность своей материнской платы, чем если бы блок M.2 был установлен над материнской платой. Это может облегчить диагностику проблем с материнской платой, таких как раздутые конденсаторы или перегоревшие микросхемы. В редких случаях диск M.2 может покрывать компоненты, к которым пользователь может получить доступ, такие как разъемы, батарея BIOS или перемычки, которые требуют от пользователя удаления диска M.2, прежде чем они смогут получить доступ к компонентам. заблокирован.

M.2 против U.2

M.2u.2
Скорость передачи4000 МБ / с4000 МБ / с
интерфейсPCI Express x2 и x4PCI Express x2 и x4
протоколNVMeNVMe
соединениеПрямо на материнскую платуС проводкой
форматКарта M.2 2240/2280/221102, 5 дюйма
Защитный корпуснеда

Как мы уже видели, форматы U.2 и M.2 очень похожи, но в то же время они сильно отличаются друг от друга, и у каждого есть свои преимущества и недостатки по сравнению с конкурентом. Какой твой любимый? Вам больше нравятся SSD-накопители U.2 или M.2? Мы хотим узнать ваше мнение о слоте U.2 против M.2.

Википедия источник

Как установить жесткий диск NVMe M.2 SSD и почему вам следует

Установка нового жесткого диска NVMe M.2 SSD не только повысит производительность вашей системы, но и значительно продлит срок службы устройства. Вот как его установить.

Если вы хотите повысить производительность своего ПК или продлить срок службы старой системы, самым важным компонентом, который необходимо заменить в первую очередь, является жесткий диск. Удивлен, что я не сказал ваш процессор, память или видеокарту? Именно с этого многие начали бы, и, к сожалению, это было бы неправильным шагом.

Да, чем быстрее жесткий диск, тем быстрее можно читать и записывать данные, таким образом ускоряет все аспекты работы за компьютером. Фактически, результаты тестов Samsung показали, что преимущества в производительности еще больше в сочетании с другими высокопроизводительными компонентами, включая графические процессоры и графические карты.

Имея это в виду, сегодня я собираюсь продемонстрировать снимками экрана, как установить жесткий диск следующего поколения, который использует новый протокол энергонезависимой памяти Express (NVMe), подключенный к вашему компьютеру с помощью M.2 слот PCIe. Правильно, этим новым жестким дискам не нужны запутанные кабели!

Небольшое напоминание перед началом работы: никогда не открывайте компьютер и не касайтесь компонентов без антистатического браслета — я использую Vastar ESD, он недорогой, но отлично работает.

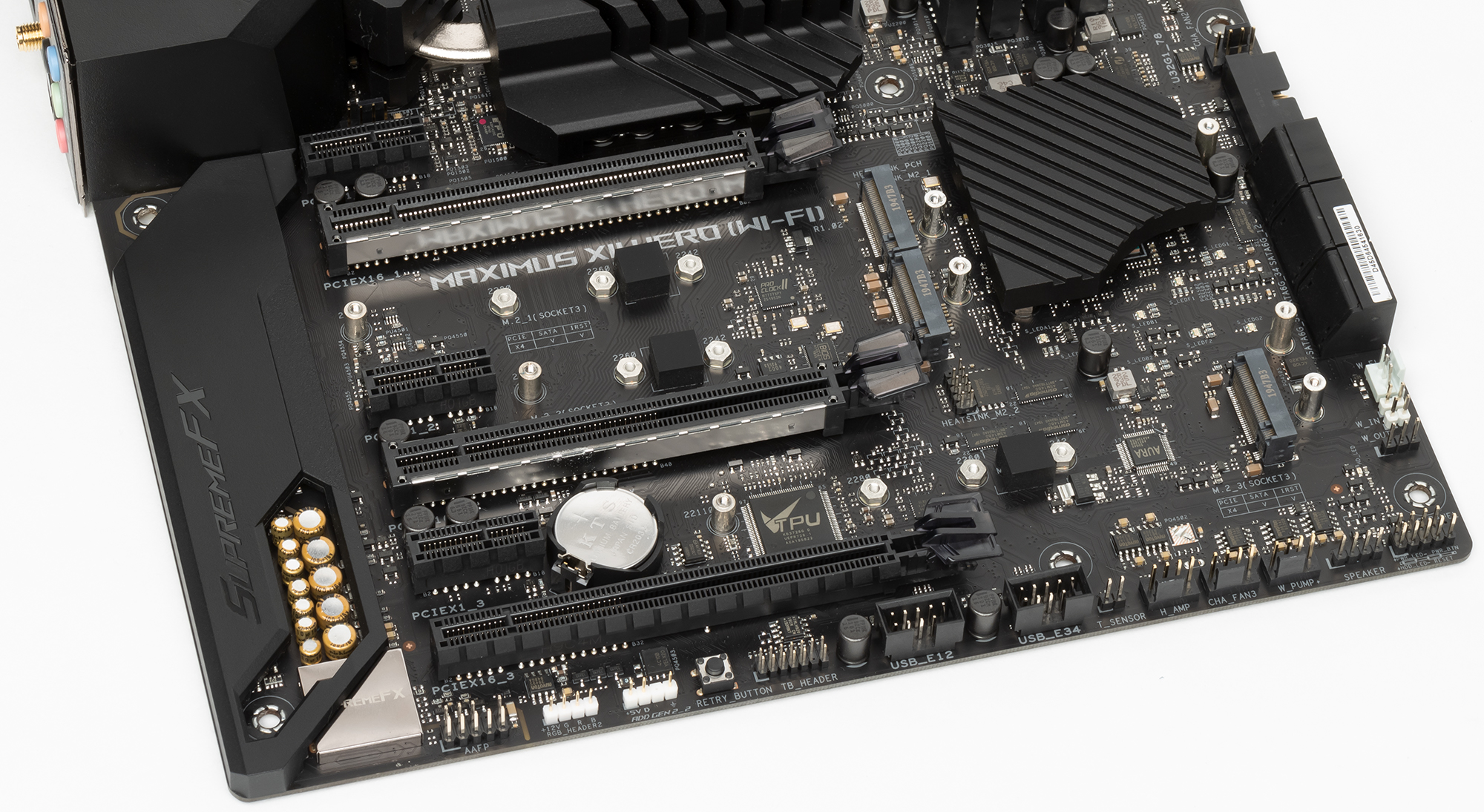

Для начала откройте систему и найдите слот M.2 PCIe.

На моей материнской плате ASUS ROG (которая мне очень нравится) интерфейс M.2 был спрятан под пластиной, которая использовалась для охлаждения накопителя.

Когда вы впервые обнаружите порт M.2, это может вызвать шок. Он маленький и компактный.

Установите стопорный винт материнской платы в зависимости от длины вашего SSD-накопителя M.2. Большинство современных накопителей, включая мой, используют форм-фактор M.2 2280.

Установив стопорный винт на место, пора аккуратно вставить диск в слот M.2. Начните под углом 30 градусов. На нем есть небольшая выемка, как показано ниже.

Толкайте сзади, используя только среднее давление. Не заставляйте его .

После установки он будет находиться в поднятом положении. Это нормально.

Надавите вниз, чтобы твердотельный накопитель был на одном уровне с материнской платой и закрепился на винте крепления стойки.

Прикрутите твердотельный накопитель к стойке на материнской плате. Затяните до плотного прилегания — затягивать не нужно.

Вот как он выглядит установленным.

С появлением твердотельного накопителя PCIe Gen 3 NVMe (а теперь и накопителей NVMe поколения 4) нет лучшего времени, чем сейчас, для повышения общей производительности и надежности вашего компьютера.Накопители Samsung NVMe M.2 наконец-то раскрывают весь потенциал новейших модулей памяти и графических процессоров, преодолевая ограничения SATA III в 600 МБ / с.

Как проверить совместимость твердотельных накопителей PCIe M.2 NVMe с вашим ПК или материнской платой

Обновлено 22/12/2020

В то время как жесткие диски доминируют на рынке хранилищ в течение долгого времени, твердотельные накопители или твердотельные накопители также медленно нашла свое место на рынке рядом с маститыми прядильными тарелками.Твердотельные накопители полностью изменили границы того, что было возможно с хранением данных внутри персонального компьютера, обеспечивая невероятно высокую скорость в небольших форм-факторах без каких-либо движущихся частей. Твердотельные накопители стали настолько важными, что в 2020 году трудно представить, что даже в средних или бюджетных системах не было бы какой-либо формы твердотельного хранилища внутри них.

SSD-накопитель Samsung 970 Evo NVMe — популярный выбор для тех, кому нужна высокая производительность. — Изображение предоставлено: Samsung

Расширяя границы носителя SSD, у нас есть сверхбыстрые твердотельные накопители NVMe, которые используют интерфейс PCI Express вместо традиционного интерфейса SATA.PCI Express — это тот же интерфейс, который используется графической картой ПК для связи с материнской платой, поэтому понятно, что PCIe обеспечивает пропускную способность, которая намного выше, чем это было возможно с SATA. Накопители NVMe больше не являются уникальным или недосягаемым продуктом из-за недавнего падения цен на флэш-память NAND, и теперь их можно получить по разумной цене по сравнению со старыми дисками SATA.

На что обращать внимание при покупке накопителя NVMe

Итак, мы установили, что накопители NVMe намного быстрее, чем их аналоги с SATA, и стали довольно разумной покупкой с учетом небольших надбавок, которые они взимают по сравнению с твердотельными накопителями SATA.Так что вы, возможно, захотите приобрести диск NVMe для следующего обновления устаревшей системы. При принятии решения о покупке накопителя NVMe для вашей системы необходимо учитывать ряд вещей. В этой статье мы сосредоточимся в основном на информации о совместимости твердотельных накопителей PCIe Gen 3 NVMe, но также может быть полезно ознакомиться с нашим Расширенным руководством по покупке твердотельного накопителя для получения дополнительной информации обо всех типах и форм-факторах твердотельных накопителей.

Вот некоторые ключевые моменты, которые необходимо учитывать при покупке твердотельного накопителя NVMe.

Форм-фактор M.2

В то время как традиционные твердотельные накопители SATA могут использовать как форм-фактор 2,5 дюйма, так и слот M.2 на самой материнской плате, диски NVMe совместимы исключительно только со слотом M.2. Платформа M.2 универсальна и поддерживает множество карт M.2. Одним из применений форм-фактора M.2 является реализация SSD, которая включает в себя диски SATA и NVMe.

3 основных форм-фактора твердотельных накопителей — Изображение: TomsHardware

SATA против NVMe

Если мы сузимся до твердотельных накопителей M.2, есть два доступных варианта с точки зрения твердотельных накопителей, совместимых с форм-фактором M.2. Традиционные твердотельные накопители SATA также могут использовать слот M.2, но их пропускная способность и скорость ограничены пределами интерфейса SATA. Твердотельные накопители M.2, использующие шину SATA, аналогичны по производительности 2,5-дюймовым вариантам твердотельных накопителей SATA, но физически меньше по размеру и обеспечивают работу без кабелей.

Что касается накопителей NVMe, то они используют шину PCIe и намного быстрее, чем диски, использующие интерфейс SATA, хотя на первый взгляд оба они выглядят очень похожими и подключаются к одному и тому же слоту.Это первое различие, которое необходимо сделать при поиске диска NVMe. Хотя аналогичный диск M.2 SATA может выглядеть в точности как диск NVMe, разница в производительности значительна. Большинство SSD-накопителей SATA имеют максимальную скорость 550-600 МБ / с, тогда как SSD M.2 NVMe теоретически могут работать до 4000 МБ / с.

На первый взгляд разница незначительна между SSD M.2 SATA и M.2 NVMe SSD — Изображение: Dell

Совместимость материнской платы

Материнская плата играет наиболее важную роль в окончательном определении совместимости вашей системы. с накопителем NVMe, который вы собираетесь купить.

M.2 Slot

Поскольку мы установили, что накопители NVMe совместимы исключительно со слотом M.2 на материнской плате, важно проверить, есть ли на материнской плате какие-либо слоты M.2 вообще. Слот M.2 — это слот шириной 22 мм, который поддерживает горизонтальную вставку карты M.2, обычно расположенный под слотами PCIe или рядом с ними. Большинство современных материнских плат поддерживают не только один, но иногда 2 или даже 3 слота M.2 на них. Отсутствие слотов M.2 — проблема, с которой вы можете столкнуться, если ваша материнская плата довольно старая или если она немного ограничена по бюджету.

Слоты M.2 могут поддерживать различные карты M.2, такие как карты Wi-Fi и Bluetooth, твердотельные накопители SATA и твердотельные накопители NVMe. Эта универсальность делает ее довольно важной функцией на материнских платах, поэтому сейчас довольно легко найти материнскую плату со слотом M.2.

Также важно отметить, что наличие слота M.2 не гарантирует совместимости с NVMe. M.2 был разработан для поддержки USB 3.0, SATA и PCIe, а самые ранние слоты M.2 поддерживали только SATA. Это тот момент в статье, где мы должны сделать обязательную ссылку на руководство по вашей материнской плате, так как это общее руководство и M.2 совместимость может варьироваться в зависимости от сотен материнских плат, представленных сегодня на рынке. В руководстве к материнской плате будет указано, какой именно тип работы поддерживает слот M.2, и совместим ли он с дисками SATA и NVMe. Вот что говорится в руководстве к материнской плате MSI B450 Tomahawk MAX относительно вариантов хранения:

Информация четко указана в руководстве к материнской плате B450 Tomahawk MAX (ненужные строки опущены)

Если вы обнаружите, что на вашей материнской плате отсутствуют какие-либо твердотельные накопители M.2 слота, не волнуйтесь. В Интернете можно найти относительно дешевую карту адаптера PCIe M.2, которая использует слот PCIe x4 на самой материнской плате для подключения диска NVMe к материнской плате с минимальным снижением производительности.

Ключи

Еще одна важная вещь, которую следует учитывать в отношении совместимости, — это расположение клавиш твердотельного накопителя NVMe и слота M.2 на материнской плате. Ключ предотвращает вставку разъема в несовместимое гнездо. Это то, что можно определить, даже посмотрев на диск и слот.

Сначала поговорим о слоте M.2 на плате. Есть два основных «ключа», которые используются в слотах M.2, и они определяют, предназначен ли слот для работы с PCIe x2 или PCIe x4. Первый называется B-образным и имеет шесть контактов, отделенных от остальных (контакты 12-19). Последний называется M-образным ключом и имеет пять контактов, отделенных от остальных (контакты 59-66) на противоположной стороне. Эти контакты можно увидеть на самом слоте M.2, и оттуда можно определить, совместим ли слот с приводами с ключом B или M (или с обоими в случае разъемов B / M).

Различные раскладки клавиш слотов M.2 — Изображение: RamCity

Следовательно, эта информация также сообщает вам, совместим ли слот с операцией PCIe x2 (B-key или M-key) или PCIe x4 (только M-key) . Диски x4 значительно быстрее, чем диски x2, поскольку они используют 4 полосы PCIe вместо 2, что увеличивает доступную полосу пропускания. Кроме того, многие из более ранних слотов B-key были предназначены только для SATA, поэтому это необходимо будет проверить с помощью руководства к материнской плате.Более того, слоты для ключей B и M поддерживают диски SATA.

Различные раскладки клавиш на самих дисках — Изображение: RamCity
Length

Карты M.2 или твердотельные накопители также бывают различной длины, что является важным фактором, который следует учитывать. Два наиболее распространенных размера твердотельных накопителей NVMe — это «2242» и «2280», что означает длину 42 мм и длину 80 мм соответственно. Эта информация будет легко доступна на странице продукта SSD и в руководстве к материнской плате, так что проверить это довольно просто.Большинство современных твердотельных накопителей NVMe используют стандарт 2280, а большинство современных материнских плат совместимы с 4 различными размерами M.2, поэтому традиционно это не вызывает беспокойства.

Различные размеры дисков M.2 — Изображение: GraphicsCardHub

Хотя это может стать проблемой, так это в платах Mini-iTX или платах для ноутбуков, где пространство может быть ограничено. Твердотельные накопители M.2 2280, 2260 или даже 2242 могут быть слишком длинными, чтобы поместиться в этих ограниченных пространствах, поэтому, если вы хотите купить накопитель NVMe для таких плат, необходимо проверить максимальную поддерживаемую длину на плате. руководство по материнской плате.Эти слоты могут быть совместимы только с меньшими размерами, такими как 2230.

Различия в дисках NVMe

Не все диски NVMe созданы равными. Хотя практически любой диск NVMe должен обеспечивать значительный прирост скорости по сравнению с твердотельным накопителем SATA, не говоря уже о традиционных жестких дисках, некоторые диски созданы для того, чтобы еще больше увеличить этот опыт. Есть несколько факторов, которые отличают диски NVMe и которые следует учитывать при принятии решения о покупке:

  • x4 PCIe NVMe SSD (M-Key) быстрее, чем старые типы x2 PCIe (B-key или M-key)
  • Варианты с меньшей емкостью конкретного диска часто медленнее, чем варианты с большей емкостью из-за того, что большее количество микросхем NAND часто увеличивает скорость, с которой контроллер распределяет и сохраняет данные.
  • Различные типы флэш-памяти NAND также могут иметь значение. SLC (одноуровневая ячейка) является самым быстрым, MLC (многоуровневая ячейка), TLC (трехуровневая ячейка) медленнее, а QLC (четырехуровневая ячейка) является самым медленным из них.
  • Наличие встроенной кэш-памяти DRAM, кэша SLC или HMB (буфера памяти хоста) может существенно повысить производительность и долговечность накопителя.
Кэш DRAM против HMB — Изображение: Kioxia

Заключительные слова

Хотя большая часть этой информации о совместимости на первый взгляд может показаться запутанной, на самом деле нет ничего сложного в совместимости с современными твердотельными накопителями NVMe.Если у вас относительно современная система (например, материнская плата, выпущенная в последние 4-5 лет или около того) и вы покупаете новый твердотельный накопитель, скорее всего, они будут отлично работать вместе, обеспечивая беспроблемный процесс plug-and-play. . Однако может быть полезно убедиться, что накопитель NVMe, который вы собираетесь купить, в конечном итоге будет работать без сбоев.

Если вы ищете лучшее из лучшего, что может предложить мир NVMe, взгляните на наши подборки здесь.

Последнее обновление 2021-11-07 в 22:45 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как добавить M.2 SSD к консоли PS5 US

Часто задаваемые вопросы

Могу ли я вставить диск SATA в консоль PS5?
Нет. Твердотельные накопители M.2 SATA не поддерживаются.

Следует ли снимать твердотельный накопитель M.2, если я отправляю консоль PS5 в ремонт?
Да. Перед отправкой в ​​ремонт извлеките твердотельный накопитель M.2.

Могу ли я отформатировать часть твердотельного накопителя M.2 для использования на консоли PS5?
Нет, вы должны отформатировать весь SSD M.2.

Можно ли установить радиатор на M.2 SSD со встроенным радиатором?
Нет. Если ваш M.2 SSD имеет встроенный радиатор, мы не рекомендуем устанавливать какие-либо дополнительные радиаторы. Это может снизить эффективность встроенных радиаторов.

Чем SSD M.2 отличается от USB-накопителя на консолях PS5?
В игры для PS5 можно играть на SSD-накопителе M.2.
игры для PS5 можно загрузить прямо на SSD-накопитель M.2.
игры для PS5 можно обновить на SSD-накопителе M.2.

Можно ли хранить часть игровых данных в хранилище консоли, а остальные данные — на M.2 SSD-накопитель?
Нет. Все игровые данные для конкретной игры должны храниться в одном месте.

Что мне делать, если у меня возникают проблемы с игровым процессом, когда я играю в игры, хранящиеся на M.2 SSD Storage?

  1. Нажмите кнопку PS на контроллере, чтобы перейти в центр управления, а затем выберите Загрузки / Загрузки . Приостановите все текущие загрузки.

  2. Если вы пытаетесь запустить игру с диска, дождитесь завершения полной установки.

  3. Если проблема не исчезла, переместите игру из хранилища M.2 SSD в хранилище консоли.

Повлияет ли установка SSD M.2 на мою гарантию?
Как правило, гарантия производителя не затрагивается, если вы устанавливаете диск M.2, который соответствует требуемым спецификациям, и правильно следуете инструкциям по установке. Несоблюдение этого правила может привести к повреждению консоли, на которое не распространяется гарантия.Поэтому мы настоятельно рекомендуем вам внимательно ознакомиться с техническими характеристиками накопителя перед покупкой и связаться с продавцом или производителем, если вам потребуется дополнительная информация. При установке диска M.2 внимательно ознакомьтесь с инструкциями по установке твердотельного накопителя M.2, чтобы избежать каких-либо проблем. Пожалуйста, прочтите наши полные условия гарантии, чтобы узнать о том, что входит, а что не покрывается, и о ваших средствах правовой защиты.

Поддерживают ли консоли PS5 буфер памяти хоста?
Нет. Некоторые твердотельные накопители M.2 могут поддерживать буфер хост-памяти (HMB), но их производительность может быть ниже ожидаемой, поскольку консоль PS5 не поддерживает HMB.

Все, что вам нужно знать об этом безумно быстром хранилище

NVMe больше не является удобной технологией хранения данных. Если вы покупаете новый компьютер, вам следует активно искать эту функцию. Более того, если у вас довольно недавний винтажный компьютер, вам следует перейти на NVMe. Вот почему.

Что такое NVMe

NVMe — это стандарт связи, разработанный специально для твердотельных накопителей консорциумом поставщиков, включая Intel, Samsung, Sandisk, Dell и Seagate. Он работает через шину PCIe (отсюда и слово «Express» в названии), что позволяет дискам работать больше как быстрая память, чем они являются жесткими дисками, которые они имитируют.Итог: NVMe работает быстро. Действительно быстро. Как будто никогда не придется ждать снова для вашего компьютера быстро.

Удаление хранилища как узкого места

Не умаляя усилий производителей процессоров и графических процессоров за последнее десятилетие, но причина, по которой последние топовые ПК кажутся намного быстрее, заключается в квантовом скачке в производительности хранения, обеспечиваемом твердотельными накопителями, сначала SATA, а теперь и NVMe. Хранилище было последним узким местом для реальной и предполагаемой производительности, но теперь оно широко распространено с удвоенной силой.

Если вы купили, скажем, MacBook Pro в последние два года, вы, возможно, заметили, что больше не ждете рутинных операций. Программы открываются, файлы загружаются и сохраняются мгновенно, а машина загружается и выключается всего за несколько секунд.

Это связано с тем, что твердотельный накопитель NVMe в новейшем MacBook Pro считывает и записывает данные буквально в четыре раза быстрее, чем твердотельные накопители SATA предыдущих поколений. Более того, он находит их в 10 раз быстрее (поиск).Это в дополнение к четырех-пятикратному увеличению пропускной способности и десятикратному сокращению времени поиска, которые уже были обеспечены твердотельными накопителями SATA по сравнению с жесткими дисками.

Приблизительный потолок производительности для трех основных технологий хранения в нынешнем виде:

IDG

Не то чтобы вам так часто требовалась устойчивая пропускная способность, но NVMe быстро справляется с передачей файлов любого размера. HDD = 200 МБ / с, SATA SSD = 550 МБ / с, NVMe SSD = 3 ГБ / с.Лучше длинные грифы.

IDG

Кривая развития процессоров и графических процессоров бледнеет по сравнению с показателями систем хранения за последние 10 лет. HD = 2-5 миллисекунд, SATA SSD = 0,2 миллисекунды, NVMe SSD = 0,02 миллисекунды. Чем короче столбики, тем лучше, но это средний показатель. Некоторые диски в каждой категории могут работать лучше, некоторые — хуже.

Жесткие диски

по-прежнему предлагают огромную выгоду с точки зрения емкости и отлично подходят для хранения менее используемых данных. Но для вашей операционной системы, программ и часто используемых данных вам понадобится твердотельный накопитель NVMe, если ваша система поддерживает его, или твердотельный накопитель SATA, если он не может.

Твердотельные накопители SATA

и твердотельные накопители NVMe

Хорошо зная максимальный потенциал производительности твердотельных накопителей на основе NAND, даже когда они впервые появились, для отрасли было ясно, что в конечном итоге потребуются новая шина и новый протокол. Но поскольку первые твердотельные накопители были относительно медленными (и громоздкими), оказалось, что гораздо удобнее использовать существующую инфраструктуру хранения SATA.

Хотя в версии 3.3 шина SATA выросла до 16 Гбит / с, почти все коммерческие реализации остаются на уровне 6 Гбит / с (примерно 550 Мбит / с после накладных расходов на связь).Даже версия 3.3 намного медленнее, чем то, на что способна современная технология SSD, особенно в конфигурациях RAID.

Sandisk

Sandisk Extreme Pro предлагает ту же производительность, что и WD Black NVMe. Потому что подождите — это тот же драйв. Накопитель использует четыре линии PCIe для теоретической максимальной пропускной способности более 3 Гбит / с.

В качестве замены шины SATA было решено использовать уже существующую технологию шины с гораздо большей пропускной способностью — PCI Express или PCIe.PCIe — это базовый уровень передачи данных для графики и других дополнительных карт. Начиная с поколения 3.x, он предлагает несколько полос (до 16 для использования с любым одним устройством на большинстве ПК), которые обрабатывают почти 1 ГБ / с каждая (985 МБ / с. ).

PCIe также является основой для интерфейса Thunderbolt, который начинает приносить дивиденды с помощью внешних видеокарт для игр, а также внешнего хранилища NVMe, которое почти так же быстро, как внутреннее NVMe. Отказ Intel позволить Thunderbolt умереть был очень хорош, как начинают понимать многие пользователи.Несмотря на то, что Intel поделилась этой технологией с форумом USB, чтобы упростить ее внедрение, это все еще редкость, чем можно было бы надеяться.

Конечно, хранилище PCIe появилось раньше NVMe на несколько лет. Но предыдущие решения были ограничены старыми протоколами передачи данных, такими как SATA, SCSI и AHCI, которые были разработаны, когда жесткие диски все еще были вершиной технологии хранения. NVMe устраняет их ограничения, предлагая команды с малой задержкой и несколько очередей — до 64 КБ. Последнее особенно эффективно, потому что данные записываются на твердотельные накопители в режиме дробовика, разбросаны по микросхемам и блокам, а не непрерывно по кругу, как на жестком диске.

Стандарт NVMe продолжил развиваться до нынешней версии 1.31 с добавлением таких функций, как возможность использования части системной памяти вашего компьютера в качестве кеш-памяти. Мы уже видели, что кэширование, используемое в супер-дешевом Toshiba RC100, которое мы недавно рассмотрели, лишено встроенного кеша DRAM, который используется большинством накопителей NVMe, но при этом работает достаточно хорошо, чтобы дать вашей системе возможность использовать NVMe для повседневных дел.

Что нужно для получения NVMe

Очевидно, что лучше всего, если ваша система уже поддерживает NVMe и имеет M.2, но по-прежнему можно добавить диск NVMe к любому ПК со слотом PCIe через адаптерную карту за 25 долларов. Все последние версии основных операционных систем содержат драйверы, и, независимо от возраста системы, у вас на руках будет очень быстрый накопитель. Но есть загвоздка.

Чтобы в полной мере воспользоваться преимуществами твердотельного накопителя NVMe, вы должны иметь возможность загружать с него операционную систему. Для этого требуется поддержка BIOS. Вздох. Большинство старых основных BIOS не поддерживают загрузку с NVMe и, скорее всего, никогда не будут.Поставщикам просто не выгодно его добавлять, и есть очень реальный недостаток: у вас меньше шансов обновить систему, обновленную с помощью NVMe, если вы не играете в компьютерные игры или не делаете что-то действительно ресурсоемкое, например редактирование 2160p (4K ) / 4320p (8K) видео.

Samsung

Твердотельный накопитель M.2 NVMe, такой как относительно доступный и очень быстрый (за исключением чрезвычайно больших передач) Samsung 970 EVO, может находиться в слоте M.2 / PCIe или в обычном слоте PCIe (x4 или выше) с помощью дешевая переходная карта.

Все твердотельные накопители NVMe, продаваемые в потребительском сегменте, используют форм-фактор M.2, хотя есть и другие разъемы (см. Ниже). Но наличие слота M.2 не гарантирует совместимости с NVMe. M.2 был разработан для поддержки USB 3.0, SATA и PCIe, а самые ранние слоты M.2 поддерживали только SATA. Прочтите руководство пользователя вашей системы или материнской платы или проверьте в Интернете. Обратите внимание, что слот MSATA, который является предшественником M.2, выглядит очень похоже.

По слоту невозможно определить, поддерживает ли он PCIe и NVMe, но можно определить разницу между слотами PCIe x2 и PCIe x4.Первый, называемый B-образным ключом (ключ — это выступ, который сочетается с зазором в контактах на приводе), имеет шесть контактов, отделенных от остальных, в то время как последний, M-образный, имеет пять контактов, отделенных от остальных на противоположная сторона. Жесткого правила нет, но многие слоты B-key были предназначены только для SATA. Если у вас есть слот с ключом B / M с разделенными обоими наборами контактов, самый распространенный сегодня, вы золотой. Их также иногда называют розеткой 2 и розеткой 3.

Мелисса Риофрио / IDG

В то время как на нашем стенде M.2 поддерживает PCIe и NVMe, ваш — нет. Здесь показан твердотельный накопитель Black NVMe от WD — очень достойный накопитель, который обеспечивает лучшую передачу данных, чем его конкурент Samsung 970 EVO.

Если ваша розетка подведет, пришло время для платы адаптера PCIe M.2 за 25 долларов, о которой я упоминал. Plextor M9Pe и другие доступны уже установленные на картах PCIe в качестве готовых продуктов.

Конечному пользователю следует избегать 2,5-дюймовых накопителей NVMe. Для этого требуется разъем SFF-8639 (малый форм-фактор) для U.2.Соединение U.2 включает четыре линии PCIe поколения 3, два порта SATA, а также каналы боковой полосы и питание 3,3 и 12 В, но оно встречается только в адаптерах и системах хранения корпоративного уровня.

Если вы используете один из редких ПК с Windows, поддерживающих Thunderbolt (многие из которых оснащены материнскими платами Asus), вы можете использовать внешний корпус Thunderbolt PCIe для добавления NVMe в вашу систему. Это работает как шарм на Thunderbolt Mac, который достаточно нов, чтобы запускать High Sierra.

Не все диски NVMe созданы равными

Хотя практически любой NVMe должен заставить вашу систему работать быстрее, они не все одинаковы. Даже не близко. Если Samsung 970 Pro будет читать со скоростью более 3 ГБ / с и записывать со скоростью более 2,5 ГБ / с, то Toshiba RC100 читает со скоростью 1,2 ГБ / с и записывает со скоростью чуть менее 900 МБ / с. Разница может быть еще больше, когда объем записываемых данных превышает объем встроенного кеша.

Ряд факторов, влияющих на производительность, включая контроллер, количество NAND на плате, количество линий PCIe (см. Выше) и тип NAND.Вот несколько практических правил:

  • твердотельные накопители x4 PCIe NVMe быстрее, чем типы x2 PCIe.
  • Чем больше микросхем NAND, тем больше путей и пунктов назначения у контроллера для распределения и хранения данных. Версии меньшей емкости (особенно 128 ГБ и 256 ГБ) одной и той же модели диска довольно часто работают медленнее, чем версии с большей емкостью.
  • Тип используемой NAND имеет значение. SLC (одноуровневая ячейка / 1 бит) является самым быстрым, MLC (многоуровневая ячейка / 2-бит) идет следующим, TLC (трехуровневая ячейка / 3-бит) медленнее, а QLC (четырехуровневая ячейка / 4-битный) самый медленный.Однако формула усложняется тем фактом, что вы можете рассматривать любой тип NAND (кроме SLC) как его более быстрый предшественник, просто записывая меньшее количество бит. Поставщики делают это с частями SSD для использования в качестве кеша, что означает, что диск TLC или QLC может быть таким же быстрым, как диск SLC, до тех пор, пока этот кеш не будет израсходован.
  • Большинство контроллеров в наши дни очень эффективны, но некоторые, например, используемые Intel и Sandisk, более умны в том, как они используют кеш, и могут поддерживать производительность записи с большими наборами данных.

Ознакомьтесь с нашими обзорами твердотельных накопителей на сайте, посвященном тонким дискам.

Вместимость имеет значение

Поскольку почти все твердотельные накопители NVMe используют часть своей NAND в качестве вторичного кэша, а многие используют ее также в качестве первичного кеша. Для этого должен быть доступен NAND. Например, если вы купите твердотельный накопитель емкостью 1 ТБ и поместите на него 900 ГБ, для кэширования будет доступно гораздо меньше NAND. Пострадает производительность. По нашему опыту, как только вы достигнете отметки 80%, вы начнете замечать разницу.

Имейте это в виду, когда решаете, какой размер покупать. Хорошее практическое правило — покупайте вдвое больше емкости, чем вы ожидаете, помня, что вещи имеют тенденцию расширяться, чтобы заполнить доступное пространство.

NVMe означает без сожалений надолго

Если все это не помогло, скажем еще раз: NVMe — это технология хранения данных, которую вы хотите для своего текущего или следующего ПК. Если вы не являетесь геймером или редактором видео с высоким разрешением, это практически гарантирует, что вы не почувствуете необходимости в замене существующей системы в течение длительного времени — по крайней мере, из-за производительности.В самом деле, я не чувствовал никакого принуждения заменять свои системы возрастом от шести до семи лет с тех пор, как они были обновлены с помощью твердотельных накопителей NVMe. Нуль.

Как использовать расширяемое хранилище M.2 SSD на PS5

Сегодня Sony начала бета-тестирование первого обновления программного обеспечения для PS5, которое включает поддержку расширяемого хранилища M.2 SSD. Долгожданная функция доступна для тестировщиков прямо сейчас и будет запущена на всех консолях PS5 в конце этого года. Нам нужно будет протестировать множество накопителей с PS5, но сейчас Sony требуется как минимум твердотельный накопитель PCIe Gen4 с минимальной емкостью 250 ГБ.Sony также рекомендует привод со скоростью 5 500 МБ / с, но более медленные диски Gen4 могут по-прежнему поддерживаться.

Я тестировал Corsair Force MP600 (2 ТБ) с PS5, который имеет более низкую скорость чтения (4950 МБ / с), чем рекомендует Sony, и коллега подтвердил, что Sabrent Rocket (500 ГБ, скорость 5000 МБ / с), похоже, подходит. просто отлично. Все это очень легко настроить и запустить менее чем за две минуты. Вот как это все работает:

  • Чтобы использовать расширяемое хранилище в PS5, вам нужно снять боковые панели с консоли.Убедитесь, что вы отключили шнур питания, а затем посмотрите это действительно полезное видео на YouTube о том, как правильно снимать боковые панели. Это немного неудобно, но PS5 прочная, поэтому не волнуйтесь, вы не собираетесь защелкивать панели.
  • После того, как вы сняли обе панели, вам нужно найти слот M.2 SSD. Он находится слева от вентилятора; это та сторона, где находится дисковод PS5. Вам понадобится отвертка, чтобы открутить крышку гнезда для твердотельного накопителя M.2 и вывернуть винт, фиксирующий накопитель на месте.
В слоте M.2 SSD Sony есть винт для фиксации накопителя на месте. Фото Тома Уоррена / The Verge
  • Как только крышка будет снята, вы найдете черный винт, поставленный Sony, в самом верху слота. Отвинтите его и используйте, чтобы удерживать SSD на месте. Sony рекомендует использовать твердотельный накопитель M.2 с радиатором, поэтому, если вы приобрели накопитель Gen4 без него, вы можете приобрести множество радиаторов, которые можно прикрепить к твердотельным накопителям, которые помогут с охлаждением.
  • Теперь, когда твердотельный накопитель M.2 установлен на место, вы можете установить крышку на слот и затем осторожно сдвинуть боковые панели на место с обеих сторон. Подключите шнур питания и загрузите PS5.
Если ваш SSD несовместим, вы получите это сообщение.
  • Если ваш твердотельный накопитель M.2 несовместим, вы получите предупреждение от PS5 о том, что вам нужен диск Gen4 с объемом памяти не менее 256 ГБ. В противном случае вам придется отформатировать диск для использования на PS5.Убедитесь, что вы создали резервную копию всех данных на диске, если вы использовали его в других системах.
  • На моем диске Corsair Force MP600 (2 ТБ) форматирование заняло менее 10 секунд. После завершения форматирования PS5 быстро проверит скорость накопителя и предупредит вас, что если у вас есть проблемы с игрой, установленной на M.2 SSD, попробуйте переместить ее во внутреннее хранилище.
  • После этого вы можете свободно перемещать установленные игры в хранилище M.2 SSD или устанавливать новые игры из PlayStation Store прямо в хранилище.Во время тестирования перемещение Ratchet & Clank: Rift Apart из внутреннего хранилища на накопитель Corsair Force MP600 Pro (2 ТБ) занимало около 30 секунд.

Поддержка новых SSD-дисков Sony PS5 M.2 находится на стадии бета-тестирования, поэтому мы все еще ждем от производителей SSD-дисков обо всех поддерживаемых дисках. Компания Seagate первой подтвердила, что диски FireCuda 530 совместимы с PS5, и мы протестировали Corsair Force MP600 и Sabrent Rocket, чтобы подтвердить, что они отлично работают с PS5 (хотя и без установленного радиатора).У нас будет более подробная информация о поддерживаемых дисках, когда производители подтвердят свой список твердотельных накопителей.

Обновление , 16:01 по восточноевропейскому времени: Добавлено подтверждение из первых рук, что Sabrent Rocket Gen 4 также работает.

SATA против NVMe: стоит ли обновлять системный диск SSD?

Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации.

Обновление загрузочного диска компьютера с традиционного жесткого диска до твердотельного накопителя — одно из лучших улучшений производительности за всю историю.Но, если вы похожи на многих из нас, когда вы это делали, твердотельные накопители были дорогими, а модели NVMe — еще дороже. Итак, вы купили не очень большую версию SATA. Теперь он выглядит немного маленьким, а множество моделей NVMe имеют потрясающие характеристики. Возникает очевидный вопрос: стоит ли переходить на диск NVMe, когда вы решите выполнить обновление. Чтобы ответить на этот вопрос, я посмотрел на производительность пары настольных компьютеров с Windows 10, использующих как более старый твердотельный накопитель SATA, так и современный твердотельный накопитель Seagate Firecuda NVMe.

Что вам нужно для этого

Нет ничего хорошего в том, чтобы мечтать о более быстром SSD, если ваша система не поддерживает его. Чтобы совершить скачок, сначала вам понадобится какой-то интерфейс дисковода, работающий на скоростях PCIe. Выделенная карта или слот M.2 являются наиболее распространенными вариантами. Однако не все слоты M.2 поддерживают NVMe (некоторые поддерживают только SATA, некоторые — только NVMe, а некоторые и то и другое), поэтому даже если у вас есть слот M.2, вам необходимо дважды проверить, позволяет ли ваш слот NVMe. водить машину.Основная материнская плата, которую я использовал для этих тестов, имеет как SATA 6 Гбит / с, так и слот M.2, который может принимать твердотельные накопители SATA или PCIe (NVMe).

Советы по клонированию нового твердотельного накопителя

Сделав решительный шаг, вы, скорее всего, захотите клонировать текущий загрузочный диск на новый, если только вы не хотите выполнить новую установку Windows. Это, вероятно, означает, что вам понадобится корпус, который может питать и подключать ваш новый диск, хотя, если у вас есть пустой слот M.2, вы можете просто подключить к нему новый диск и клонировать его напрямую.Это может быть сложно, поскольку подавляющее большинство корпусов для дисков построено для дисков SATA. Таким образом, вам может потребоваться потратить 30–50 долларов на корпус, совместимый с NVMe, чтобы вы могли использовать этот диск для программного обеспечения для клонирования в качестве цели.

В идеале ваш инструмент клонирования должен поддерживать режим, который поможет вам подготовить новый диск к работе в качестве системного раздела. Лично у меня уже есть лицензии на Easeus Todo Backup, я использую его инструмент для клонирования системы, но есть также бесплатная версия и несколько других хороших альтернативных инструментов.Однажды я столкнулся с проблемой, когда моя текущая установка Windows была на диске GPT, а диск, на который я клонировал, был инициализирован как MBR. Это нужно было исправить, прежде чем я смог успешно клонировать.

Так насколько же быстрее диски NVMe?

Хотя тесты дисков определенно не являются истинным показателем производительности системы, они дают хорошую основу для того, что возможно с конкретным диском и комбинацией системы. Поэтому в качестве первого шага в моем анализе я провел несколько простых тестов с помощью Crystal Disk Benchmark.Неудивительно, что диск NVMe превзошел SATA SSD, хотя и не одинаково в каждом тесте:

Samsung 850 EVO SATA SSD Загрузочный диск Crystal benchmark

Seagate Firecuda M.2 NVMe Boot drive Тест Crystal, через интерфейс x4 PCIe 2.0. Вы получите гораздо лучшие необработанные последовательные числа на x4 PCIe 3 (хотя из следующих тестов видно, что они имеют ограниченное влияние на фактическую пропускную способность при обычных рабочих нагрузках), но мы выбрали немного более старую плату, поскольку это такие люди. вероятно, будет работать над обновлением.

Какими бы впечатляющими ни были эти числа, они представляют собой лишь лучший вариант того, что возможно, если все, что вы делаете, — это дисковый ввод-вывод. Поэтому я провел дополнительное тестирование, чтобы оценить, насколько реально может принести диск NVMe.

Видимый пользователем прирост производительности

Спойлер: они довольно маленькие. Я проверил время перезапуска системы, время холодной загрузки, а также тест хранилища и синтетическую рабочую нагрузку с помощью PCMark. В каждом случае ускорение составляло от 3 до 5 процентов. Не ничего, но недостаточно, чтобы вы вдруг почувствовали, что у вас есть потрясающий новый компьютер.Что касается теста Storage, интересно, что выигрыш настолько невелик по сравнению с тестами необработанных дисков, которые мы показали ранее:

Тест дисков PCMark 8 для Samsung 850 EVO SATA SSD Подробные сведения

Тест

PCMark 8 для Seagate Firecuda M.2 NVMe SSD

Обратите внимание: несмотря на то, что PCMark подтвердил, что Firecuda обеспечил огромный скачок пропускной способности хранилища, это не привело к тому, что сценарии тестирования выполнялись значительно быстрее.

Переходя к тесту PCMark Work, который измеряет общее время, затрачиваемое на выполнение общих задач обработки, ускорение, как и ожидалось, также было довольно небольшим.Некоторые элементы рабочей нагрузки ускорились больше, чем другие, как видно из этих подробных диаграмм результатов теста PCMark Work:

Тест PCMark 8 Work для Samsung 850 EVO SATA SSD

Тест PCMark 8 Work для Seagate Firecuda M.2 NVMe SSD

В целом, независимо от того, смотрим ли мы на сокращение времени загрузки или повышение производительности системы, переход от твердотельного накопителя SATA, подключенного через порт PCIe или 6 Гбит / с, к твердотельному накопителю NVMe обеспечивает улучшение, но не существенное. Хорошей новостью является то, что цены на оба типа SSD продолжают падать.Наше родственное издание PCMag.com недавно провело обзор некоторых из лучших моделей, доступных в настоящее время.

Использование старых твердотельных накопителей

Мое любимое применение старых твердотельных накопителей — резервное копирование с мобильных устройств. Вы можете получить хорошие USB-корпуса для твердотельных накопителей SATA и NVMe в различных форм-факторах в зависимости от ваших потребностей. Это быстрый и удобный способ резервного копирования ваших фото и видео во время путешествий. Я обнаружил, что не все твердотельные накопители могут питаться от всех USB-портов ноутбука. В некоторых случаях требуется корпус с питанием.Я также просто превратил свои старые твердотельные накопители в высокоскоростное хранилище данных (одна моя библиотека Steam заполняет один из них).

Еще один заманчивый вариант использования одного или двух SSD — это добавление кеша на сетевой сервер. Обычно с одним SSD вы можете включить кэш только для чтения, а с двумя вы можете настроить их как RAID-1 для поддержки чтения-записи. Например, если у вас есть NAS с 5 отсеками и вы используете только три или четыре диска для RAID-массива, у вас останется один или два свободных слота.

Я провел небольшое тестирование с двумя разными моделями с 5 отсеками: Synology DS1517 + (10 Гбит / с) и Synology DS1019 + (1 Гбит / с).В обоих случаях я обнаружил, что, поскольку у меня уже были многодисковые массивы с хорошими жесткими дисками (для тестирования я использовал модели Seagate IronWolf Pro 14 ТБ и 16 ТБ), я не видел особой прямой выгоды, измеренной с помощью стандартных тестов производительности дисков. , из однодискового кеша. Однако при выполнении реальной рабочей нагрузки (создание каталога Lightroom, работа с изображениями и видео и т. Д.) Советник по кешированию Synology показал, что я получаю приличный процент совпадений от 36 до 66 процентов даже с небольшим кешем на большом томе.Я предполагаю, что более быстрая производительность, которую я «почувствовал» при работе с томом NAS, по крайней мере частично верна.

Суть в том, что если вам нужен более крупный SSD и интерфейс, который его поддерживает, переход на твердотельный накопитель NVMe даст вашей системе удобный, но не огромный прирост производительности. Поскольку модели NVMe в настоящее время имеют такую ​​же цену, как и их аналоги с SATA, вы получаете это повышение почти бесплатно. С другой стороны, если ваш текущий диск достаточно велик для ваших нужд, вероятно, не стоит переходить на версию NVMe только для того, чтобы получить дополнительную производительность.

Читаю:

Портативный игровой ПК Steam Deck имеет разъем для SSD, но есть загвоздка


На этой неделе Valve анонсировала Steam Deck, портативный игровой ПК, и геймеры гудят от интереса. Когда в пятницу открылись предзаказы, возникли вопросы о различных аспектах устройства, которое работает на базе процессора AMD Zen 2 и графического процессора RDNA 2. Он доступен в трех вариантах, которые различаются только емкостью и типом накопителя. Среди прочего, потенциальные покупатели стремились узнать, можно ли и в какой степени модернизировать бортовые хранилища.Соучредитель и президент Гейб Ньюэлл подтвердил, что все три модели Steam Deck используют слот m.2, хотя Valve отговаривает покупателей от попыток обновить хранилище самостоятельно.

Электронные письма Гейбу от u / midnight_watch (слева) и u / BernardoOne (справа) [reddit]
Электронные письма Гейба были впервые отправлены в сообщество r / Steam reddit пользователями u / midnight_watch и u / BernardoOne. u / midnight_watch сначала спросил, можно ли обновить SSD, на что Гейб ответил: «2230 м.2 ». Это означает, что SSD действительно можно заменить, но об этом чуть позже. Учитывая, что базовая модель за 399 долларов использует хранилище eMMC вместо NVMe, u / BernardoOne получил подтверждение, что в этой модели присутствует слот m.2, и следовательно, с возможностью обновления.

Обновленная страница спецификаций Valve на steamdeck.com
После этих обменов Valve обновила страницу спецификаций на steamdeck.com, чтобы отразить включение слота 2230 м.2 во все модели. Затем Valve добавила дополнительный пункт «Не предназначено для замены конечным пользователем».Эта фраза необычна, потому что Valve рекламировала открытость устройства. Например, Steam Deck поставляется с обновленной SteamOS от Valve, которая построена на Linux, но ничто не мешает конечным пользователям установить Windows (или другую версию Linux) и использовать ее как обычный ПК. В то же время ничто в формулировке не предполагает, что Valve также не позволит конечным пользователям выполнить обновление. Предположительно, Valve просто снимает с себя ответственность в случае, если со свопом что-то пойдет не так.

Значит, обновление так просто? Ну, может, не совсем. Хотя в наши дни накопители m.2 NVMe распространены повсеместно, в Steam Deck не используется особо распространенный размер. Эта последовательность цифр 2230 перед m.2 указывает размеры модуля в миллиметрах. Большинство производителей ПК привыкли к дискам площадью 2280 м², ширина которых составляет 22 мм, а длина — 80 мм. Эти модули 2230, напротив, меньше половины длины и обычно предназначены для OEM-сборок.

В итоге новенькая 2230 т.2 бывает очень сложно найти, так как большинство моделей продаются только оптом. Например, здесь, в США, мы можем легко найти только одну модель на 128 ГБ от KIOXIA на Amazon, которая только вдвое увеличивает емкость базовой модели на 64 ГБ. Вместо новых покупателям нужно будет искать устройства, снятые с OEM-устройств и перечисленные на таких сайтах, как eBay. В результате, для большинства потребителей все еще, вероятно, имеет смысл придерживаться поддерживаемого высокоскоростного слота для карт microSD для расширения.

Конечно, ни одно из этих опасений не остановило предзаказы Steam Deck от сумасшедших продаж.Политики Valve по защите покупок не остановили Scalper, и так называемые «подтвержденные предварительные заказы» размещаются на eBay и других сайтах за сотни долларов сверх рекомендованной розничной цены.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
