Что такое слот расширения M.2 и как его использовать
Формат M.2 предназначен для производителей, чтобы заменить множество конкретных устройств, реализовать их в крошечном пространстве и снизить энергопотребление. Но, на самом деле, переход на диск или аксессуар M.2 требуется немного предусмотрительности.
Откуда появился M.2
Ранее известный как форм-фактор следующего поколения (NGFF), формат M.2 является технически заменой стандарта mSATA, который был популярен среди производителей суперкомпактных ноутбуков и других небольших гаджетов.
Это может показаться неожиданным, так как большинство дисков M.2, продаваемых в розницу, предназначены для использования на полноразмерных настольных компьютерах, но M.2 эффективно заменит жесткие диски mSATA и твердотельные накопители на компактных ноутбуках, таких как MacBook от Apple или Dell XPS 13. Они просто запечатаны внутри тел и не могут быть модернизированы большинством пользователей.
Что может M.
2М.2 больше, чем просто эволюционный форм-фактор. Потенциально он может заменить весь стареющий формат Serial ATA. M.2 – это слот, который может взаимодействовать с SATA 3.0 (по кабель, который подключен к вашему накопителю на настольном ПК прямо сейчас), PCI Express 3.0 (интерфейс по умолчанию для видеокарт и других основных устройств расширения) и даже USB 3.0.
Это означает, что потенциально любое устройство хранения данных, графический процессор или маломощное устройство, которое использует соединение USB, может быть установлено в гнездо M.2. Реальность немного сложнее – например, в одном слоте M.2 имеется только четыре полосы PCI Express, что составляет четверть от общего числа, обычно необходимого для видеокарт, но гибкость этого крошечного маленького слота впечатляет.
При использовании шины PCI вместо шины SATA устройства M.2 могут передавать данные в любом месте от 50% до 650% быстрее, чем стандартные SATA, в зависимости от возможностей материнской платы и самой карты M.
2. Если у вас есть возможность использовать M.2 SSD на материнской плате, которая поддерживает PCI поколения 3, он будет значительно быстрее, чем обычный SATA-накопитель.
Какие устройства используют слот M.2
На данный момент M.2, в первую очередь, используется в качестве интерфейса для сверхбыстрых SSD, как на ноутбуках, так и на рабочих столах. Если вы зайдёте в компьютерный магазин и попросите диск SSD, почти наверняка они предложат вам SSD с разъемом M.2.
Некоторые производители ноутбуков также используют порт M.2 в качестве средства беспроводного соединения, устанавливая крошечные низкомощные карты, которые объединяют Wi-Fi и Bluetooth. Это менее распространено для настольных компьютеров, где удобство USB-ключа или PCIe 1x карты является предпочтительным (хотя нет причин, по которым вы не могли бы сделать это на совместимой материнской плате).
Наконец, некоторые компании начинают расширять использование слота в категории, которая не в полной мере подходят для хранения или расширения.
Пока ещё никто не сделал графическую карту M.2, но Intel уже продает своё быстродействующее кэш-хранилище «Optane» в формате M.2 для потребителей.
Есть ли у моего компьютера слот M.2
Если ваш компьютер был создан или собран за последние несколько лет, он, вероятно, имеет слот M.2. К сожалению, гибкость формата не означает, что использование также просто, как подключить карту.
Карты M.2 поставляются с двумя основными переменными совместимости: длиной и ключом. Первое довольно очевидно – вашему компьютеру необходимо иметь достаточное физическое пространство для поддержки длины карты, которую вы хотите использовать. Вторая переменная – как карта подключена – просто означает, что разъём карты должен соответствовать слоту, в который вы её подключите.
Длина M.2
Для рабочих столов длина обычно не является проблемой. Даже крошечная материнская плата Mini-ITX может легко выделить место для максимальной длины M.2 PCB в 110 миллиметров. Некоторые карты имеют длину до 30 мм.
Обычно нужно, чтобы карта была размером, предусмотренного производителем вашей материнской платы, поскольку углубление на конце печатной платы позволяет маленькому винту надежно удерживать её на месте.
Все диски M.2 используют ту же ширину, которая определяется соединением. «Размер» выражается в следующем формате; проверьте совместимость с ноутбуком или материнской платой при выборе:
- M.2 2230: 22 мм в ширину и 30 миллиметров в длину.
- M.2 2242: 22 мм в ширину на 42 миллиметра.
- M.2 2260: 22 мм в ширину и 60 миллиметров в длину.
- M.2 2280: 22 мм в ширину и 80 миллиметров в длину.
- M.2 2210: 22 мм в ширину на 110 миллиметров в длину.
Некоторые материнские платы являются гибкими, предлагая крепежные отверстия для удерживающего винта на некоторых или всех этих интервалах.
Ключ M.2
Хотя стандарт M.2 использует один и тот же слот шириной 22 миллиметра для всех карт, это не обязательно тот же самый слот.
Так как M.2 предназначена для использования со множеством различных устройств, он имеет несколько разочаровающе похожих портов:
- Ключ B: зазор в правой части карты (левая сторона главного контроллера), с шестью выводами справа от зазора. Эта конфигурация поддерживает шины PCIe x2.
- Ключ M: зазор в левой части карты (справа от контроллера хоста) с пятью штырьками слева от зазора. Эта конфигурация поддерживает соединения шины PCIe x4 для удвоенной пропускной способности данных.
- Ключ B+M: использует оба вышеупомянутых зазора, с пятью штырьками на левой стороне карты и шестью справа. Из-за физического дизайна карты B+M ограничены скоростью PCIe x2.
Карты M.2 с интерфейсом B могут вставляться только в слот для хоста B, а также для M. Но карты с дизайном B+M могут вставляться либо в B, либо в M, так как у них есть зазоры для обоих.
Что нужно для установки карты M.2
Немного. Большинство карт M.
2 являются дисками SSD и автоматически распознаются вашей операционной системой на основе драйверов AHCI.
В Windows 10 большинство Wi-Fi и Bluetooth карт также распознаются автоматически, при этом генерируемые драйверы сразу активируются или загружаются позже.
Однако, вам может потребоваться включить слот M.2 через настройку в BIOS вашего компьютера или UEFI. Вам также пригодится отвертка, чтобы установить крепёжный винт.
Как добавить карту M.2 при отсутствии разъёма
Для ноутбуков ответ это невозможно, дизайн современных ноутбуков настолько компактен, что там нет места для любого незапланированного расширения.
Если вы используете рабочий стол, вам повезло. Существует много адаптеров, которые используют слот PCIe x4 на вашей материнской плате. Однако, если ваша материнская плата не может загрузиться с PCIe, тогда вы не сможете установить этот диск M.2 в качестве загрузочного диска, а это значит, что вам не пригодится большая скорость. Поэтому имейте это в виду – если вы хотите использовать все преимущества диска M.
2, вам, вероятно, понадобится материнская плата, которая его поддерживает.
Страница не существует Ошибка 404
Неправильно набран адрес, или такой страницы на сайте больше не существует. Перейдите на главную или воспользуйтесь поиском
- STOP COVID-19
- Маски
- Антисептики и дезинфекторы
- Расходные материалы для печати
- Фотобумага
- Рулонная бумага
- Пленки для печати
- Самоклеющаяся бамага
- Бумага для термопереноса
- Чернила и картриджи
- Переплетно-брошюровальное оборудование и материалы
- Биндеры для переплета металлическими пружинами
- Биндеры для переплета пластиковыми пружинами
- Расходные материалы для переплета
- Аксессуары для календарей
- Ламинаторы и расходные материалы
- Ламинатори конвертные
- Ламинатори рулонные
- Расходные материалы для ламинирования
- Резальное оборудование
- Резаки роликовые
- Резаки сабельные
- Гильотины для бумаги
- Приспособления для разрезания бумаги
- Аксесуари для резаков
- Биговальное и фальцевальное оборудование
- Закруглители, заклепочники и дыроколы
- Дыроколи
- Заклепки и заклепочники
- Высечки
- Закруглители углов
- Аксессуары
- Степлеры и скобы для степлеров
- Степлеры
- Скобы для степлеров
- Уничтожители документов (шреддеры)
- Персональные уничтожители документов
- Офисные уничтожители документов
- Уничтожители документов с автоподачей
- Магнитный винил
- Презентационное оборудование
- Флипчарты
- Настенные доски
- Интерактивные панели
- Бытовая и профессиональная химия
- Концентрированные моющие средства в малой фасовке
- Профессиональные моющие средства — готовые к применению
- Профессиональные моющие средства для клининга и ХоРеКа
- Жидкое мыло и гель для душа
- Пасты для очистки рук и жидкие перчатки GECO
- Моющие средства для пищевой промышленности
- Моющие средства для тяжелой промышленности
- Концентраты, ополаскиватель для посудомоечных машин
- Средства для химчистки ковров и мягкой мебели
- Средства для стирки и отбеливания
- Электрооборудование
- Источники бесперебойного питания
Подключаем SSD форм-фактора М2 к материнке, у которой нет разъема М2 и делаем этот SSD системным.
Танцы с бубном / ХабрПредыстория
Давным-давно, когда в мире жестких дисков только стали появляться твердотельные, я, как все прогрессивное человечество, озаботился приростом производительности посредством этой самой твердотельности носителей. Был куплен недорогой SSD марки Vertex, объемом 120 Гб и с успехом водружен в потроха компьютера. Не помню уже как туда заливалась система (и какая), с трудностями или без, но прирост скорости ощутился конкретно. К диску прилагалась наклейка со словами «My SSD is faster then your HDD», что грело обладателя сего девайса.
Как видим из картинки c тех прошло более 4 лет, и за это время номер Винды вырос до десятки, а место на диске сократилось до критического. Как я не старался чистить загрузочный диск, десятая винда пухла неподецки, пока уже негде стало разворачивать пополнение, и на экран стали выплевываться разные меседжи от макрософта по этому поводу… И тут кто-то мне сказал, что винда пухнет просто от времени и чистить диск бесполезно… Поможет только либо переустановка, либо покупка нового диска.
Наверно это правда.
А тут еще мне попалась статейка о том, что оказывается пропускная способность у шины PCI Express огого, а используется она как-то неправильно.
А тут еще появилась память форм-фактора М2 с какими-то бешенными цифрами по доступу…
Судите сами:
SSD Kingston A2000 250GB SA2000M8/250G M.2, PCI Express 3.0 x4, контроллер Silicon Motion SM2263EN, микросхемы 3D TLC NAND, последовательный доступ: 2000/1100 MBps, случайный доступ: 150000/180000 IOps…
Kingston – потому что в два раза дешевле самсунга, а ежели не видно разницы, то зачем платить больше…
Вот я и подумал, раз апгрейдиться, то в новый форм-фактор. Беда заключалась в том, что у моей материнской платы не было разъема М2, а поставить систему на такой скоростной диск очень хотелось…
А еще я нашел, как кто-то уже проделал такой финт ушами и мне осталось только повторить. Причем агрейдили на моей материнке… Ежели кому интересно, смотрим здесь.
а здесь еще и видос можно посмотреть на эту же тему
Казалось бы, все просто! Но не тут-то было…
История
Был скачан новый биос, модифицирован для М2 по инструкции, все подготовлено, осталось дождаться переходника от китайцев М2 -> PCIExpress.
Пришел переходник. Все собрал, воткнул… Биос видит диск, система не видит… Оказалось, забыл проинициализировать. Ну ладно, заходим в управление компьютером в раздел управление дисками и там инициализируем. Это для таких, как я, забывчивых…
Ура, система видит диск! Ну все, готовим загрузочную флеху, заливаем десятую винду…
И в этом месте обнаруживается, что установка винды на данный диск невозможна… Потому как выбранный диск имеет стиль разделов MBR…
Ну ладно. Во время инициализации можно сделать стиль GPT. Опять лезем в инициализацию устанавливаем стиль разделов GPT, заливаем десятую винду…
И в том же месте обнаруживается, что установка винды на данный диск невозможна… Потому как выбранный диск имеет стиль разделов GPT (оказывается, это тоже противопоказание!)… А еще в биосе типо нету какого-то драйвера для этого диска… Впадаем в ступор…
Да, еще забыл сказать, что после прошивки биоса, как в видосе, у меня комп выдал синий экран с грустным смайликом и сообщением, что типо ваш загрузочный диск недоступен, код ошибки и отсылку в техподдержку к майкрософту…
Проблему решил с помощью многократных перезагрузок с попытками починки системой, в конечном итоге смог загрузиться через безопасную загрузку с сетевыми драйверами.
Следующая загрузка была уже нормальной. Но тоже пришлось попотеть… Было неприятно, подумал, что старой системе трында…
В ступоре долго сидеть не рекомендуется, посему надо искать какой-то выход.
Случайно на разорванной упаковке от кингстоновского диска нахожу Softwate Activation Key для Acronis True Image HD… О, эта же приблуда умеет клонить диски. В том числе и с системой.
Ну думаю, сейчас клонирую старый диск на новый и вуаля…
Чтобы воспользоваться этим методом пришлось зарегистрироваться на сайте, создать эккаунт, установить прогу, активироваться… Все, клонируем. Пробуем загрузиться…
Обломатушки… Выдало целый экран сообщений, что не фига, не буду загружаться… нету бута или он какой-то не тот… уже не важно…
Более того, Acronis разфигачил диск 250 Гиг на тома на 120 Гиг (старая система) и остаток, еще 130 Гиг… И соединить их обратно никак…
После гугления находим несколько неработающих способов, но в конечном итоге помог этот:
«Запускаем командную строку от имени администратора.
В командной строке вводим diskpart
Выводим список дисков при помощи команды list disk
Запоминаем номер нужного диска, и вводим select disk *, где вместо звёздочки вводим нужный номер.
Выводим список разделов — list partition
Тут находим раздел восстановления, запоминаем его номер и вводим select partition * – вместо звезды номер раздела.
Наконец, вводим команду delete partition override – после неё раздел будет затёрт.
Все эти манипуляции на Ваш страх и риск! Удалите не тот раздел — система не запустится!»
Фух… Сработало! Объединяем диск в первоначальный объем. Думаем, что дальше делать… Продолжаем гуглить… И тут я натыкаюсь на вот этот вот видос:
Там полвидео идет разжевывание не очень мне интересной информации, а вот во второй половине, как раз то, что мне было нужно. Вкратце я изложу, что было сделано, а кому нужно будет поподробнее – смотрите видос.
Там все понятно. Даже я понял.
Во-первых, использование программы Bootice, о которой я даже никогда не слыхал. Она понадобилась для переформатирования диска М2 для дальнейшего его использования в UEFI BIOS платформах. В этой проге создается так называемые ESP раздел (EFI System Partition) или загрузочный том. В видосе показано, как это делается. Появилась надежда, что раз диск форматируется таким специальным образом, то может он все-таки запустится…
Во-вторых, далее показывается использование программы WinNTSetup. С помощью этой программы можно заливать Винду из образа, расположенного на локальном компе на другой диск этого же компа, что очень удобно. Как раз наш случай. Обращаю внимание, что в качестве загрузчика используется тот самый ESP раздел, о котором шла речь в предыдущем абзаце. Ну и в завершение нужно указать куда (на какой диск) мы будем заливать Винду.
Там, при указании пути к образу есть нюанс. Я не сразу понял, что произошло: указываешь один путь (причем каким-то странным способом), а в строке отображается совсем другое.
Оказалось, что это нормально.
После установки некоторых дополнительных параметров программы запускается заливка Винды на новый SSD формата М2. По окончании процесса WinNTSetup попросит перезагрузку.
В этом случае я рекомендую загрузить сначала биос, там указать первым появившийся загрузчик ESP, после него наш диск M2 (они там отображаются раздельно) и после этого уже дать системе загрузиться. И еще я для чистоты эксперимента отключил старый SSD.
После загрузки должна начаться стандартная установка Windows 10. Во всяком случае у меня так было. Система встала без сучка и задоринки! Теперь у меня на диске С 250Gb на достаточно шустром SSD. Надеюсь хватит на ближайшие 4 года. А также надеюсь, что изложенное кому-то поможет не наступать на мои грабли. Всем удачи!
Интерфейс M.2
Что такое M.2?
M.2 — это спецификация для внутренних плат расширения на материнских платах ПК и ноутбуках.
M.2 был задуман как преемник интерфейса mSATA и впервые представлен корпорацией Intel в 2012 году под названием «Форм-фактор следующего поколения» (NGFF).
Что касается использования и разнообразия интерфейсов, M.2 является более гибким, поскольку через интерфейс M.2 можно передавать не только сигналы SATA, но также USB и PCIe. Таким образом, возможны расширенные функции, например. применение карт WLAN, Bluetooth, GPS или NFC.
Для чего подходит M.2?
Во многих ПК и ноутбуках уже есть интерфейс M.2. Он идеально подходит для подключения SSD к компактному мобильному устройству, например, к ноутбуку и Ultrabook™, а также к настольному ПК.
Модули M.2 отличаются компактным дизайном и гибкими размерами. Благодаря низкому энергопотреблению твердотельные накопители M.2 также можно легко использовать в качестве загрузочных дисков во встроенных системах.
Какие варианты существуют?
Стандарт M.
2 содержит варианты с четырьмя линиями PCIe, одним портом SATA 6 Гбит/с и/или одним портом USB 3.0. Таким образом, можно подключать как PCIe, так и SATA SSD. Кроме того, обе системы шин в каждом порту могут использоваться одновременно.
Как устроен дизайн и какие форм-факторы?
Карты M.2 имеют прямоугольную форму. На лицевой стороне они имеют полосу штепсельного разъема, а на задней — расположенное по центру полукруглое углубление. Углубление необходимо для установки карты: ее можно вставить в соответствующий порт на плате и зафиксировать винтом. Компоненты могут быть установлены как на верхней, так и на нижней стороне карты.
Размер модуля M.2 определяется его форм-фактором. Форм-фактор определяет ширину по длине в миллиметрах. Например, форм-фактор 2260 означает, что карта имеет ширину 22 мм и длину 60 мм. Самые длинные компоненты имеют длину 110 миллиметров. В настоящее время самые распространенные твердотельные накопители M.2 имеют ширину 22 мм и длину 42, 60 или 80 мм.
Что означают ключи M.2?
Форма разъемов M.2 различается в зависимости от интерфейса, который обеспечивает порт M.2. В соответствии с возможным применением модуль M.2 имеет углубления в определенных точках планки штекерного разъема. Ключ обозначает эту форму соединителя.
Различные клавиши требуют вставных карт с углублениями в этих определенных точках. В настоящее время используются клавиши B, M, A и E вместе с B+M и A+E. Слот и модуль должны поддерживать один и тот же ключ, чтобы быть совместимыми.
| Какой ключ поддерживает передачу какого сигнала? | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||
Примеры изделий Delock M.
2Преобразователи
Преобразователь M.2, ключ B+M, вилка >
2 x Mini SATA, контакт 8, вилка питания
Разъемы:
1 x 59-контактный ключ M.2, штекер B+M >
2 разъема SATA 6 Гбит/с, контакт 8, питание с защелкой
1 x 2-контактный разъем питания (питание для устройств SATA)
2 x 3-контактный разъем питания (дополнительно)
Интерфейс: PCIe
Форм-фактор: M.2 2242
Подходит для слота M.2 с ключом M или B на основе PCIe
Скорость передачи данных до 6 Гбит/с
Поддерживает HDD и SSD
Размеры (ДхШхВ): ок. 42 х 22 х 11 мм
Показать информацию о приложении
Также для подключения SATA DOM со штатным блоком питания!
Закрыть информацию о приложении
Преобразователь SuperSpeed USB 10 Гбит/с с разъемом USB Type-C™ «мама» >
1 x SATA / 1 x M.2 Key B / 1 x mSATA
Разъемы:
1 x SuperSpeed USB 10 Гбит/с (USB 3.
1 Gen 2), USB Type-C™, гнездо >
1 x SATA 6 Гбит/с 22-контактный разъем
1 x 67-контактный ключ M.2, слот B
1 слот mSATA (половинный/полноразмерный)
Интерфейс: САТА
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 форматов 2280, 2260 и 2242
с ключом B или ключом B+M на основе SATA
Максимальная высота компонентов на модуле: 1,35 мм,
поддерживается применение двухсторонних сборных модулей
Подходит для 2,5-дюймовых жестких дисков / твердотельных накопителей SATA: поддерживает жесткие диски / твердотельные накопители 3,3 В / 5 В
Поддерживает SATA 1,5 Гбит/с, SATA 3 Гбит/с и SATA 6 Гбит/с
Размеры (ДхШхВ): ок. 90 х 40 х 8 мм
Показать инфографику с разъемами
Конвертер SuperSpeed USB 10 Гбит/с с гнездом USB Type-C™ > 1 x SATA / 1 x M.2 Key B / 1 x mSATA
Разъемы:
1 x SuperSpeed USB 10 Гбит/с (USB 3.1 Gen 2), USB Type-C™, гнездо >
1 x SATA 6 Гбит/с 22-контактный разъем
1 x 67-контактный разъем M.
2, ключ B, слот
1 слот mSATA (половинный/полноразмерный)
Интерфейс: САТА
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 формата 2280, 2260 и 2242 с ключом B или ключом B+M на основе SATA
.
Максимальная высота компонентов на модуле: 1,35 мм, поддерживается применение двусторонних сборных модулей
Подходит для 2,5″ SATA HDD/SSD: поддерживает 3,3 В/5 В HDD/SSD
Поддерживает SATA 1,5 Гбит/с, SATA 3 Гбит/с и SATA 6 Гбит/с
Размеры (ДхШхВ): ок. 90 х 40 х 8 мм
Показать инфографику с разъемами
Все разъемы спереди (слева) и сзади (справа)
Закрыть инфографику с разъемами
Конвертер M.2, ключ A+E, вилка >
1 слот Mini PCIe, половинный/полноразмерный
Разъемы:
1 x 59-контактный ключ M.2, штекер A+E >
1 слот Mini PCIe
Интерфейс: PCIe + USB
Форм-фактор M.2: 2230
Форм-фактор Mini PCIe: половинный размер и полный размер
Подходит для слота M.
2 с ключом A или E на основе PCIe и USB
PCI Express, версия 1.1
Рабочая температура: 0 °C ~ 80 °C
Размеры (ДхШхВ):
Плата M.2: ок. 30 х 22 х 3 мм
Плата Mini PCIe: ок. 69 х 45 х 6 мм
Конвертер M.2, ключ B+M, вилка >
2 штыревых разъема USB 3.0
Разъемы:
1 x 59-контактный ключ M.2, штекер B+M >
2 x 19-контактный разъем USB 3.0, вилка
1 x 4-контактный разъем питания (дополнительно для источника питания)
Интерфейс: PCIe
Форм-фактор: M.2 2280 (соответственно 2260)
Подходит для слота M.2 с ключом M или B+M на основе PCIe
Чипсет: Renesas
Скорость передачи данных до 5 Гбит/с
Размеры (ДхШхВ): ок. 82 х 22 х 14 мм
3,5-дюймовый преобразователь SATA, 22 контакта / SFF-8643 >
1 ключ M.2 M + 1 ключ M.2 B
Разъемы:
1 разъем SATA 6 Гбит/с, 22 контакта, гнездо (для твердотельных накопителей SATA)
1 x 36-контактный разъем SFF-8643 (для твердотельных накопителей PCIe с 2 или 4 линиями)
1 x 67-контактный слот M.
2 Key M (PCIe SSD)
1 x 67-контактный разъем M.2 для ключа B (SATA SSD)
Интерфейс: SATA/PCIe (2 или 4 линии)
Поддерживает модули M.2 форматов 2280, 2260, 2242 и 2230
с ключом M или ключом B+M на основе PCIe или SATA
Максимальная высота компонентов на модуле: 1,5 мм,
применение двусторонних модулей поддерживается
15-контактный разъем питания SATA всегда необходим
Поддерживает NVM Express (NVMe)
Максимальный Ausgangsstromstärke: 4 А (PCIe) и 3 А (SATA)
Размеры (ДхШхВ):
Доска вкл. монтажная рама: ок. 140 х 100 х 23 мм
Доска без монтажной рамы: ок. 120 х 87 х 16 мм
Показать пример приложения
3,5-дюймовый преобразователь SATA 22-контактный / SFF-8643 > 1 ключ M.2 M + 1 ключ M.2 B
Разъемы:
1 разъем SATA 6 Гбит/с, 22 контакта, гнездо (для твердотельных накопителей SATA)
1 x 36-контактный разъем SFF-8643 (для твердотельных накопителей PCIe с 2 или 4 линиями)
1 x 67-контактный слот M.
2 Key M (PCIe SSD)
1 x 67-контактный разъем M.2 для ключа B (SATA SSD)
Интерфейс: SATA/PCIe (2 или 4 линии)
Поддерживает модули M.2 формата 2280, 2260, 2242 и 2230 с ключом M или ключом B+M на основе PCIe или SATA
.
Максимальная высота компонентов на модуле: 1,5 мм, поддерживается применение двусторонних сборных модулей
15-контактный разъем питания SATA всегда необходим
Поддерживает NVM Express (NVMe)
Максимальный Ausgangsstromstärke: 4 А (PCIe) и 3 А (SATA)
Размеры (ДхШхВ):
Доска вкл. монтажная рама: ок. 140 х 100 х 23 мм
Доска без монтажной рамы: ок. 120 x 87 x 16 мм
Показать пример применения
Пример закрытия приложения
Адаптеры
Адаптер Mini PCIe > слот M.2 Key E
Разъемы:
1 штекер Mini PCIe >
1 x 67-контактный разъем M.2 Key E
Интерфейс: USB 2.0/PCIe
Форм-фактор: полноразмерный Mini PCIe / половинный размер
Поддерживает модули M.
2 форматов 2242, 2230, 3042 и 3030
с ключом E или ключом A+E на базе USB / PCIe
Максимальная высота компонентов на модуле: 1,5 мм,
применение двусторонних модулей поддерживается
Размеры (ДхШ): ок. 54 х 30 мм
Разъемы:
1 штекер Mini PCIe >
1 x 67-контактный разъем M.2 Key E
Интерфейс: USB 2.0/PCIe
Форм-фактор: полноразмерный Mini PCIe / половинный размер
Поддерживает модули M.2 форматов 2242, 2230, 3042 и 3030 с ключом E или ключом A+E на базе USB / PCIe
Максимальная высота компонентов на модуле: 1,5 мм, поддерживается применение двусторонних сборных модулей
Размеры (ДхШ): ок. 54 х 30 мм
Адаптер M.2 > 1 порт RJ45 Gigabit LAN (PCIe)
Разъемы:
1 ключ M.2 B+M, вилка >
1 x Gigabit LAN RJ45 гнездо
Интерфейс: PCIe (2.1×1)
Форм-фактор: M.2 2280
Чипсет: Intel ® i210
Максимальная потребляемая мощность: 0,65 Вт (3,3 В, 200 мА)
Размеры (ДхШхВ): ок.
50,9 х 30 х 7,05 мм
Адаптер M.2 > mSATA
Разъемы:
1 x 59-контактный ключ M.2, штекер B+M >
1 слот mSATA (половинный/полноразмерный)
Интерфейс: САТА
Подходит для полноразмерных и половинных модулей
Размеры (ДхШхВ): ок. 80 х 31,5 х 4,7 мм
Больше продуктов в области M.2
Карта PCI Express >
1 внутренний NVMe M.2 PCIe / 1 внутренний SFF-8643 NVMe
Разъемы:
1 x 67-контактный ключ M.2, слот M
1 x PCI Express x4, V3.0
1 x 36-контактный разъем SFF-8643, розетка
Интерфейс: PCIe
Низкопрофильный форм-фактор
Поддерживает модули M.2 форматов 2280, 2260, 2242 и 2230
с ключом M или ключом B+M на основе PCIe
Максимальная высота компонентов на модуле: 1,35 мм,
поддерживается применение двухсторонних сборных модулей
Поддерживает NVM Express (NVMe)
Защита от короткого замыкания, защита от перегрева
Показать пример применения
PCI Express Card > 1 внутренний NVMe M.
2 PCIe / 1 внутренний SFF-8643 NVMe Разъемы:
1 x 67-контактный ключ M.2, слот M
1 x PCI Express x4, V3.0
1 x 36-контактный разъем SFF-8643, розетка
Интерфейс: PCIe
Низкопрофильный форм-фактор
Поддерживает модули M.2 формата 2280, 2260, 2242 и 2230 с ключом M или ключом B+M на основе PCIe
.
Максимальная высота компонентов на модуле: 1,35 мм, поддерживается применение двусторонних сборных модулей
Поддерживает NVM Express (NVMe)
Защита от короткого замыкания, защита от перегрева
Показать пример применения
Пример закрытия приложения
M.2 SSD PCIe/NVMe Key M 2280 — 1 ТБ
НОВИНКА
Разъем: 1 x 67-контактный ключ M.2, штекер
Интерфейс: PCIe x4 Rev. 3.0
Форм-фактор: M.2 2280
Контроллер: СМИ SM2263XT
Тип вспышки: TLC
Емкость: 1 ТБ
Максимальная скорость: чтение 2000 МБ/с — запись 1700 МБ/с
Максимальное количество циклов записи: 1000
Поддерживает TRIM, S.
M.A.R.T. и NVMe 1.3
Рабочая температура: 0 °C ~ 70 °C
Размеры (ДхШхВ): ок. 80 х 22 х 2,1 мм
Также доступны с:
Артикул 54080 Емкость 512 ГБ
Артикул 54079 Емкость 256 ГБ
Артикул 54078 Емкость 128 ГБ
В зависимости от емкости флэш-модуля скорость чтения и записи различается.
Карта PCIe x8 / x16 для 4 внутренних ключей NVMe M.2 M
НОВЫЙ
Разъемы:
1 x PCI-Express x8/x16, V3.0
4 x 67-контактный ключ M.2, слот M
1 х SATA 15-контактный разъем питания
1 х Molex 4-контактный разъем питания
1 x 2-контактный разъем для вентилятора
Чипсет: Asmedia ASM2824
Интерфейс: PCIe
Форматы M.2 22110, 2280, 2260 и 2242 с ключом M или ключом B+M
Скорость передачи данных до 32 Гбит/с
1 Разъем питания Molex 2 Разъем питания SATA 3 Asmedia ASM2824 4 Слот M.2 Key M 5 PCIe x8 / x16
Внешний корпус M.2 SSD 80 мм >
SuperSpeed USB 10 Гбит/с (USB 3.
1 Gen 2) Разъемы:
внешний: 1 x SuperSpeed USB 10 Гбит/с (USB 3.1 Gen 2), USB Type-C™, гнездо
внутренний: 1 x 67-контактный разъем M.2, ключ B, слот
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 форматов 2280, 2260, 2242 и 2230
с ключом B на базе SATA
Максимальная высота компонентов на модуле: 1,35 мм,
применение двусторонних модулей поддерживается
Скорость передачи данных до 6 Гбит/с
Светодиодный индикатор питания и доступа
Размеры (ДхШхВ): ок. 126 х 40 х 10 мм
Внешний корпус M.2 SSD > SuperSpeed USB 10 Гбит/с (USB 3.1 Gen 2)
Разъемы:
внешний: 1 x SuperSpeed USB 10 Гбит/с (USB 3.1 Gen 2), USB Type-C™, гнездо
внутренний: 1 x 67-контактный разъем M.2, ключ B, слот
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 формата 2280, 2260, 2242 и 2230 с ключом B на основе SATA
Максимальная высота компонентов на модуле: 1,35 мм, поддерживается применение двусторонних сборных модулей
Скорость передачи данных до 6 Гбит/с
Светодиодный индикатор питания и доступа
Размеры (ДхШхВ): ок.
126 х 40 х 10 мм
Также доступен как:
Артикул 42573 Корпус M.2 SSD 60 мм
Артикул 42572 Корпус M.2 SSD 42 мм
Флэш-модуль M.2 SATA 6 Гбит/с SSD 256 ГБ
Соединитель: 59 Пин М.2 Ключ Б+М Стекер
Интерфейс: SATA 6 Гбит/с
Форм-фактор: M.2 2242
Чипсет: Тошиба
Тип вспышки: MLC
Объем памяти: 256 ГБ
Максимальная скорость: чтение 530 МБ/с, запись 210 МБ/с
Максимальное количество циклов записи: 3000
Максимальная потребляемая мощность: 1,4 Вт (3,3 В x 422 мА)
С термодатчиком, безопасностью ATA, iSmart
Рабочая температура: промышленный класс -40 °C ~ 85 °C
Размеры (ДхШхВ): ок. 42 х 22 х 3,2 мм
НА ВЕРХ
Выбор подходящего твердотельного накопителя NVMe формата M.2
Как развивался протокол твердотельных дисков NVMe
Консорциум поставщиков, включая Intel, Samsung, SanDisk, Dell и Seagate, разработал энергонезависимую память Express ( NVMe) в качестве коммуникационного интерфейса/протокола специально для твердотельных накопителей (SSD).
Спецификация определяет интерфейс регистров, набор команд и функции для твердотельных накопителей на основе PCI Express (PCIe) для обеспечения высокой производительности и взаимодействия между всеми соответствующими подсистемами NVM.
Спецификация NVMe представляет собой альтернативу стандартам Small Computer System Interface (SCSI) и Advanced Technology Attachment (ATA) для взаимодействия между хост-системой и периферийным запоминающим устройством. Стандарты SCSI и ATA были разработаны в то время, когда жесткие диски (HDD) и ленты были основными носителями информации. NVMe был разработан для использования с гораздо более быстрыми носителями, такими как твердотельные накопители.
Другие стандарты, такие как Serial-Attached SCSI (SAS) и Serial Advanced Technology Attachment (SATA), были адаптированы для твердотельных накопителей. Однако эти стандарты не отражают основных преимуществ твердотельных накопителей PCIe на базе NVMe:
- Уменьшение задержки стека программного обеспечения хоста
- Больше операций ввода/вывода в секунду (IOPS)
- Потенциально более низкое энергопотребление
Спецификация NVMe поддерживает твердотельные накопители, использующие различные типы энергонезависимой памяти, включая флэш-память NAND и технологию 3D XPoint, разработанную Intel и Micron Technology.
Поддерживаемые форм-факторы включают дополнительные карты PCIe, твердотельные накопители M.2 и 2,5-дюймовые твердотельные накопители U.2. На рис. 1 показана история развития NAND.
Устройства меньшего размера ориентируются на M.2
M.2, спецификацию форм-фактора, ранее известную как форм-фактор следующего поколения (NGFF), в первую очередь предназначенную для встроенных в компьютер плат расширения и соответствующих разъемов. Его гибкие физические характеристики позволяют использовать модули различной ширины и длины. Вместе с наличием более продвинутых интерфейсных функций это делает M.2 идеальным для твердотельных накопителей в целом, а также для использования в небольших устройствах, таких как ультрабуки и планшеты. Интерфейсы компьютерной шины, совместимые с разъемом M.2, — это PCIe 3.0, Serial ATA 3.0 и USB 3.0. Разъем M.2 имеет различные вырезы для ключей, которые обозначают различные цели и возможности устройств M.
2, предотвращая непреднамеренное подключение несовместимых устройств. В дополнение к устаревшему расширенному интерфейсу хост-контроллера (AHCI) на уровне логического интерфейса спецификация M.2 также поддерживает NVMe в качестве интерфейса логического устройства для твердотельных накопителей M.2 PCIe. В то время как поддержка AHCI обеспечивает обратную совместимость с устройствами SATA и устаревшими операционными системами (ОС), NVMe предназначена для полного использования возможностей высокоскоростных устройств хранения данных PCIe для выполнения нескольких параллельных операций ввода-вывода.
Приложения NVMe SSD
Рынок твердотельных накопителей сталкивается с некоторыми серьезными препятствиями, а именно с устаревшими шинами хранения. Serial ATA и SAS предлагают достаточную пропускную способность для жестких дисков, но все более высокая производительность твердотельных накопителей выталкивает их за пределы их возможностей. Например, почти любой первоклассный твердотельный накопитель SATA будет работать вплотную к потолку SATA в 600 Гбит/с.
Даже производительность твердотельных накопителей SAS 12 Гбит/с сдерживается на уровне около 1,5 Гбит/с. Технология SSD способна на гораздо большее. Не случайно уже существовала технология шины с высокой пропускной способностью — PCIe. PCIe — это спецификация базового уровня передачи данных для графических и других дополнительных карт, а также Thunderbolt, стандарта аппаратного интерфейса, разработанного Intel (в сотрудничестве с Apple), который позволяет подключать внешние периферийные устройства к компьютеру. PCIe Gen 2 поддерживает примерно 500 МБ/с на линию, а версия 3.x (Gen 3) поддерживает около 985 Мбит/с на линию. Установка карты в слот x4 (четыре линии) даст вам пропускную способность 2 Гбит/с для Gen 2 и почти 4 Гбит/с для Gen 3. Это значительное улучшение. PCIe 3.x обеспечивает достаточно широкий канал для самых быстрых современных твердотельных накопителей.
Intel в партнерстве с Micron разработала новую форму технологии памяти под названием 3D XPoint для достижения высокой надежности.
Твердотельный накопитель Intel Optane 905P половинной высоты и половинной длины, формат M.2, который поддерживает PCIe 3.0×4 и NVMe, способен обеспечить высокую ожидаемую среднюю наработку на отказ (MTBF) в 1,6 миллиона часов. Объем его памяти составляет до 1,5 ТБ (рис. 2).
В феврале Western Digital анонсировала Ultrastar DC SN630 NVMe SSD — 2,5-дюймовый малый форм-фактор (SFF) NVMe SSD корпоративного класса, оптимизированный для облачных хранилищ. Твердотельный накопитель Ultrastar DC SN630 может быть сконфигурирован для обеспечения емкости до 7,68 ТБ. Кроме того, твердотельный накопитель CL SN720 NVMe компании представляет собой твердотельный накопитель NVMe с форм-фактором M.2, поддерживающий до 2 ТБ. Версия на 1 ТБ имеет скорость чтения/записи 3400 МБ/с и 2800 МБ/с соответственно, что сравнимо с предложением Samsung с немного более быстрым временем записи (рис.
3).
Критерии выбора адаптера M.2
Вот некоторые моменты, которые следует учитывать при выборе адаптера M.2:
Емкость : Сколько твердотельных накопителей может разместить адаптер? Полноразмерная карта половинной длины может вмещать четыре твердотельных накопителя NVMe и имеет предел рассеиваемой мощности 25 Вт для слота PCIe x16. Карта половинной высоты может вмещать два твердотельных накопителя и меньше рассеивать мощность.
Поддержка PCIe x16 или PCIe x8: Допустим, GPU занимает 16 линий, но вы все равно хотите использовать четыре SSD. Вы можете преодолеть нехватку полос, если выбранный вами адаптер включает в себя встроенный коммутатор для обеспечения соединения x8.
Охлаждение твердотельных накопителей: Могут ли встроенные охлаждающие устройства, напр.
радиаторы, адекватно рассеивают тепло, выделяемое твердотельными накопителями, для вашего приложения? Вы можете рассмотреть возможность использования охлаждающего вентилятора, если ваше приложение включает длительные последовательные операции записи. Но если операция записи выполняется короткими вспышками, длящимися секунды или несколько минут, то может быть достаточно хорошего радиатора с надежным потоком воздуха.
Целостность сигнала: Проблема здесь заключается в том, что PCIe, использующий высокоскоростные последовательные каналы 8 Гбит/с, может страдать от множества физических явлений, таких как перекрестные помехи, разрывы импеданса, приводящие к отражениям, вызывающим джиттер, межсимвольные помехи (ISI) , и преобразование режима из-за несбалансированных линий передачи — все это может привести к чрезмерному излучению электромагнитных помех (EMI) в больших системах. Производственные процессы, обеспечивающие высокую целостность сигналов последовательных каналов PCIe Gen 3, имеют решающее значение для того, чтобы высокоскоростные последовательные интерфейсы выполняли свои обещания в отношении более высокой производительности.
Для достижения этой цели в процессе производства и контроля качества должны быть тщательно реализованы анализ целостности сигнала и тестирование на соответствие требованиям.
Наличие стандартных драйверов/инструментов
Высокопроизводительные твердотельные накопители с шиной PCIe производились до NVMe, но интерфейсы были нестандартными. Стандартизация интерфейса SSD в соответствии со спецификацией NVMe позволяет операционным системам использовать один драйвер для работы со всеми соответствующими SSD. Например, в Windows 10 есть собственный драйвер для твердотельных накопителей NVMe. Драйверы зависят от оборудования и операционной системы. Обычно они обеспечивают обработку прерываний, необходимую для любого необходимого асинхронного зависящего от времени аппаратного интерфейса.
Одна из лучших особенностей NVMe заключается в том, что вам не нужно беспокоиться о доступности драйверов. Linux поддерживает NVMe, начиная с ядра 3.1; Windows 8.1 и Server 2012 R2 включают собственный драйвер, и в разработке находится драйвер FreeBSD.
Когда Apple решит поддерживать NVMe, последняя должна упростить перенос. Однако поддержка BIOS в значительной степени отсутствует. Без BIOS с поддержкой NVMe вы не сможете загрузиться с диска NVMe, хотя любой, у кого есть слот x4 PCIe или разъем M.2, может извлечь выгоду из использования диска NVMe в качестве вторичного хранилища. NVMe BIOS не имеет большого значения, но требует усилий и ресурсов. Должна быть более обильная и распространенная поддержка. Если вы собираетесь создать загрузочное устройство SSD, вам потребуется:
- Недавняя система, такая как чипсеты Xeon D-1540 или Skylake (2015 г. или новее).
- Современные ОС со встроенным драйвером NVMe, например Windows 8.1/10 или Windows Server 2016.
- Если драйвер ОС работает медленно, замените его драйвером поставщика после установки ОС.
- Слот M.2 PCIe x4 (или выше) (четыре линии, ключ к достижению максимальной скорости).
- BIOS в режиме загрузки UEFI (приятным бонусом здесь является то, что это позволяет вашему загрузочному устройству быть больше 2 ТБ, поскольку Windows будет использовать таблицу разделов GUID (GPT), а не устаревший режим основной загрузочной записи (MBR).
- Режим поддержки совместимости (CSM) должен быть включен (как требуется для некоторых материнских плат).
- Обновления BIOS и/или изменения конфигурации BIOS (в соответствии с требованиями производителя материнской платы).
- Дополнительная плата адаптера M.2 NVMe SSD PCIe для нескольких твердотельных накопителей.
Более новые материнские платы высокого класса получат обновления прошивки для поддержки NVMe, чтобы можно было загружаться с накопителя.
Samsung предлагает две модели со встроенными контроллерами, поддерживающими PCIe Gen 3.0 x4 и NVMe 1.3 в формате M.2. Они поддерживают емкость хранилища до 1 ТБ (970PRO) и 2 ТБ (970VRO). Скорость чтения у обеих моделей составляет 3500 МБ/с, а скорость последовательной записи — 2500 МБ/с и 2700 МБ/с соответственно (рис. 4).
Рис. 4. Samsung 970PRO поддерживает PCIe Gen 3.0 x4 и NVMe 1.3 в формате M.2, обеспечивая объем памяти 1 ТБ. (Источник изображения: Samsung) Обратите внимание, что твердотельные накопители NVMe почти в семь раз быстрее, чем твердотельные накопители SATA.
Один твердотельный накопитель NVMe M.2 может обеспечить скорость чтения до 3500 МБ/с. Чтобы максимизировать производительность SSD, можно выбрать адаптер M.2 отдельно. Например, один из адаптеров расширения Aplicata, модель Quattro 400 PCIe x8, обеспечивает скорость чтения 7,2 Гбит/с в сочетании с четырьмя 1 ТБ Samsung 9.твердотельные накопители 70PRO NVMe. На этой скорости он близок к PCIe Gen 3 x8. Эти недорогие карты-адаптеры подходят для слотов PCIe, если на материнской плате нет разъема M.2 (рис. 5).
Заключение
NVMe — это коммуникационный интерфейс/протокол, разработанный консорциумом специально для твердотельных накопителей, тогда как M.2 в основном предназначен для карт расширения, устанавливаемых внутри компьютера, и соответствующих разъемов. SSD поставляются с предварительно настроенными контроллерами.
Для достижения более высокой производительности чтения/записи можно рассмотреть вариант интеграции твердотельных накопителей с использованием отдельных адаптеров M.2. При выборе адаптера учитывайте поддерживаемую емкость хранилища, поддерживает ли он PCIe x16 или x8, охлаждение твердотельных накопителей, целостность сигнала и, наконец, наличие стандартных драйверов и инструментов.
Типы накопителей и слотов M.2 (подробное руководство)
Диски M.2 бывают различных форм и размеров.
Для «непосвященных» объем информации, окружающей их, может быть не только ошеломляющим, но и откровенно бессмысленным .
Существует так много аббревиатур: NVMe , PCIe , M.2 , Gen this , Gen , когда вы поцарапаете поверхность, дойти до разъемов и размеров, ключей и чипов NAND и всего, что между ними.
Что еще хуже, некоторые склонны использовать эти термины так, как если бы они были синонимами, а и — грубо говоря — таковыми не являются.
К счастью, эта, казалось бы, хаотичная номенклатура наделяет смыслом — за безумием стоит очень веская причина, несмотря на то, что все это выглядит как какая-то неразборчивая чепуха.
Как только вы поймете аргументы за всем этим (что может занять немного времени), все сразу же обретет смысл.
Во-первых, есть причина, по которой так много нужно переварить: нам (конечным потребителям) был предоставлен широкий выбор вариантов, поэтому вполне естественно, что существует длинный список функций и особенностей. что мы должны обернуть наши головы вокруг.
Поначалу может показаться скучным, но на самом деле это очень позитивный момент — это означает, что вы можете «точно настроить» свой опыт сборки ПК и найти именно тот тип накопителя и решения для хранения данных.
Переход от старых механических жестких дисков к твердотельным накопителям стал абсолютным прорывом . На самом деле нет другого способа сказать это.
Если бы вы рассказали кому-нибудь всего несколько лет назад о скоростях чтения и записи, которыми мы располагаем, вы бы рассмеялись в ответ Рэя Лиотты.
Также велика вероятность того, что вас выгонят из комнаты и запретят дальнейшее обсуждение.
Единственным недостатком такого быстрого развития является потеря прозрачность . Вот почему так важно, чтобы все засучили рукава и провели небольшое исследование, прежде чем нажать на спусковой крючок.
Думайте об этой статье как о учебнике по всем вопросам M.2 — подробное руководство, которое объяснит самые популярные словечки и даст вам прочную основу, с помощью которой вы сможете путешествовать по рынку и Найдите идеальное решение для хранения для ваших нужд.
Есть много вопросов, которые нужно охватить, так что давайте погрузимся прямо в них!
Что такое M.2?
Твердотельные накопители — или для краткости SSD — были уменьшены до невероятно тонких и маленьких палочек с припаянной к ним памятью.
В настоящее время вы можете приобрести твердотельные накопители в одном из двух форм-факторов: 2,5-дюймовые диски, которые подключаются через интерфейс SATA, или, в качестве альтернативы, диски M.2, которые намного меньше, не требуют кабелей и могут обеспечить гораздо большее чтение и скорости записи.
Между материнской платой и0416 2,5-дюймовый твердотельный накопитель SATA . Первый кабель для данных, а второй для питания (на картинке ниже, справа).
Скорость этих дисков SATA SSD ограничена ~550 МБ в секунду, что является ограничением интерфейса SATA.
Однако такая скорость идеально подходит для большинства людей и сценариев использования.
Таким образом, эти накопители дешевле и являются лучшим решением, если у вас ограниченный бюджет и вы не возражаете против того, чтобы немного поработать, когда дело доходит до прокладки кабелей, или не возражаете против того, чтобы кабели проходили внутри вашего дела.
Диски M.2, с другой стороны, подключаются напрямую к материнской плате и могут достигать астрономических скоростей чтения и записи.
Чтобы использовать этот конкретный формат (и использовать его многочисленные возможности), вам потребуется материнская плата со слотом M.2.
В настоящее время большинство материнских плат имеют по крайней мере один или два таких слота, а самые высокопроизводительные доходят до колоссальных четырех . И вы можете добавить еще больше твердотельных накопителей M.2 с помощью карт расширения адаптера PCIe.
Формат M.2 имеет много преимуществ и преимуществ по сравнению с обычными («старыми») твердотельными накопителями SATA, но это не обязательно делает его лучшим вариантом для всех .
Диски M.2 меньше по размеру и проще в использовании, но это также обходится недешево.
Теперь не все твердотельные накопители M.2 одинаковы.
Некоторые из них так же быстры, как и старые SATA — просто «упакованы» по-другому (то есть меньше).
Другие, однако, гораздо более продвинутые и, следовательно, более быстрые и дороже.
В этих накопителях используется крайне важный интерфейс PCIe (Peripheral Component Interconnect Express) .
Направляющая M.2 | Давайте поговорим о PCIe
Интерфейс PCIe — это то, что ваш процессор использует для связи с остальной частью вашей машины. И, как и все остальное в технической сфере, он тоже обновляется каждые несколько лет.
Слоты PCIe на вашей материнской плате используются для подключения множества различных вещей , а именно графических карт и карт расширения всех видов (звук, Ethernet, Wi-Fi, Bluetooth, карты видеозахвата и все, что между ними).
Источник: GIGABYTE
Эти слоты расширения очень важны.
Теперь давайте коснемся очень важной части уравнения, а именно линий PCIe ; проще говоря, они используются для передачи данных.
Дорожная карта PCIe от Toms Hardware
Чем больше линий имеет порт PCIe, тем больше данных он может обработать.
Вот почему вы часто будете видеть следующую схему именования: PCIe x1, PCIe x4, PCIe x8 и PCIe x16.
В последней части указывается, сколько линий может «обработать» конкретный порт. Чем больше полос, тем выше скорость передачи данных.
Просто, правда?
Каждое новое обновление интерфейса PCIe увеличивает объем данных, которые может обрабатывать линия PCIe, или, скорее, скорость , с которой эти данные обрабатываются.
Твердотельные накопители PCIe по-прежнему ограничены четырьмя полосами, что может показаться не таким уж большим, но на самом деле более чем достаточно.
На данный момент выпущено пять поколений PCIe, и каждое новое поколение фактически удваивает производительность своего прямого предшественника.
PCIe Gen 3 (представленный в 2010 г.), например, может обрабатывать около 985 МБ/с на линию. PCIe Gen 4 (представленный в 2017 году), с другой стороны, в два раза быстрее .
Таким образом, количество линий не изменилось от поколения к поколению, но скорость передачи на линию увеличилась на (мягко говоря).
Эти вещи важны по одной простой причине: они влияют на скорость и общую отзывчивость наших дисков.
Твердотельные накопители PCIe Gen 3 в наши дни наиболее распространены. Они были «стандартизированы» и являются наиболее распространенными.
Gen 4, однако, намного быстрее, и можно купить за дополнительную плату, но чтобы полностью использовать их потенциал, вам понадобится соответствующая материнская плата, поддерживающая PCIe Gen 4. Для загрузки вам также понадобится довольно новый процессор.
Единственными процессорами, поддерживающими твердотельные накопители PCIe Gen 4, являются процессоры AMD Ryzen серии 3000 (и новее), а также процессоры Intel 11-го и 12-го поколений («Rocket Lake» и «Alder Lake» соответственно).
PCIe Gen 5 — это тоже вещь, но она все еще настолько зарождается, что о ней даже не стоит говорить — большинство людей даже не обновились до Gen 4 (и у них нет особо серьезной причины для этого).
Важно отметить, что слоты PCIe обратно совместимы с и .
Другими словами, вы можете поместить твердотельный накопитель PCIe Gen 4 в слот PCIe Gen 3, но он не будет работать на полной скорости.
Диски M.2 — энергонезависимая память Express
В настоящее время аббревиатура NVMe часто используется волей-неволей.
Проще говоря, это протокол, который использует интерфейс PCIe и намного быстрее, чем SATA; поэтому его предпочитают как геймеры , так и профессионалы отрасли .
Твердотельные накопители NVMe — самые быстрые, которые вы можете купить в наши дни, и они почти всегда выпускаются в формате M.2.
Внешне они выглядят точно так же, как и SATA, но — это ключевое отличие: они «ключены» немного по-другому, чтобы пользователь не мог вставить их в несовместимый разъем материнской платы.
Но об этом ниже.
Слово NVMe в настоящее время является синонимом «скорости».
Самые быстрые твердотельные накопители PCIe Gen 4 NVMe невероятно быстры.
Они обеспечивают скорость последовательного чтения до 7000 МБ/с. Это просто поразительно.
Они также сильно нагреваются, поэтому большинство из них имеют предварительно установленный радиатор, помогающий рассеивать тепло.
И, ну, они также прожгут дыру в вашем кошельке — это в порядке вещей, когда мы говорим о новейших и лучших технологиях.
Диски PCIe Gen 3 NVMe, с другой стороны, по-прежнему намного быстрее, чем нужно большинству людей. Их скорость чтения и записи достигает колоссальных 3,5 ГБ/с, чего более чем достаточно практически для всех рабочих нагрузок и сценариев использования.
Несколько лет назад протокол NVMe был не только редким, но и зарезервированным для лучших в своем классе твердотельных накопителей.
В наше время это не только обычное дело, но и относительно дешевое.
Зачем нужен более быстрый SSD? Что ж, ответ довольно прост: это влияет на скорость выполнения тех или иных процессов.
Такие операции, как редактирование фотографий и видео, транскодирование и любой вид сжатия и распаковки, значительно выигрывают от более высокой скорости чтения/записи.
Когда дело доходит до игр, преимущества не так велики. Даже самые простые твердотельные накопители SATA справятся со своей задачей.
Разница в производительности между ними и лучшими в своем классе NVMe-накопителями PCIe Gen 4 незначительна — речь идет о трех-четырехсекундной разнице во времени загрузки.
Так что лучше купить обычный твердотельный накопитель с интерфейсом SATA (или, в лучшем случае, с PCIe Gen 3) и потратить «оставшиеся» деньги в другом месте.
Диски M.2 — Длина

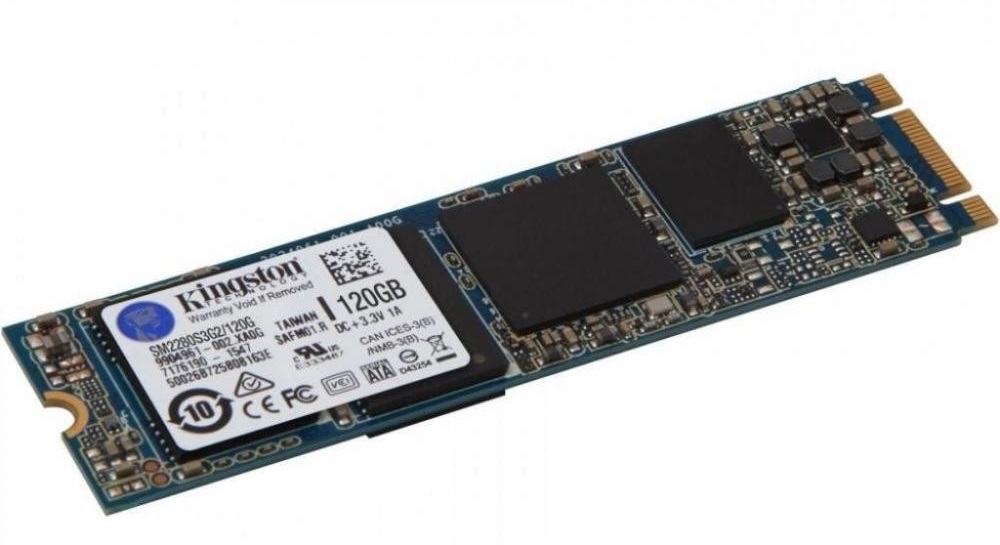

Диски M.2 бывают разных размеров. Наиболее распространены форматы 2242, 2260 и 2280.
Источник: ALIexpress
Первые две цифры соответствуют ширине диска — а это 22 миллиметра.
Однако последние два числа гораздо важнее, поскольку они указывают длину .
Самый длинный формат из трех (2280) распространен повсеместно и используется в обоих настольных компьютерах 9Ноутбуки 0520 и одинаковые.
Эти диски также самые дешевые и их легко найти.
Большинство материнских плат на рынке поддерживают все три вышеупомянутые длины, так что вам не придется беспокоиться, если по какой-то причине вам понадобится более короткий диск M.2.
Некоторые производители ноутбуков (например, Microsoft) предпочитают формат 2230, который чрезвычайно редок и его довольно трудно найти.
Как следует из названия, они самые короткие из группы, но при этом их несколько мейнстрим. Существуют и другие, менее известные длины дисков M.2, но они далеко не так распространены, и, скорее всего, вы с ними не столкнетесь.
Типы ключей M.2
Все диски M.2 имеют «ключ» на одном конце, чтобы конечный пользователь не мог вставить их в несовместимое гнездо.
Диски M.2 PCIe NVMe имеют ключ «M». Однако SATA — это «B + M».
Источник: Western Digital
Первый обеспечивает самые высокие скорости (четыре полосы пропускания). Последний, однако, обеспечивает максимальную совместимость «за счет» производительности.
Диски «B+M», таким образом, могут быть вставлены в любой слот M.2, в то время как твердотельный накопитель NVMe с ключом «M» может быть подключен только к соответствующему разъему — тот тип, который полностью использует его потенциал .
Так что имейте это в виду, когда ищете новую материнскую плату, поскольку не все они созданы одинаковыми (особенно если вы хотите срезать несколько углов).
Типы винтов M.2
Это может показаться тривиальным, но нам все же важно его рассмотреть.
И тому есть очень простая причина: SSD M.2 — независимо от его скорости и емкости — должен быть вкручен в вашу материнскую плату для правильной работы .
Он все еще может работать без ввинченного , но это риск, на который вы просто не должны идти; последнее, что вы хотите, это чтобы ваш диск выпал из гнезда и потенциально мог повредить себя и / или другие компоненты в вашей сборке.
Таким образом, вы можете буквально пойти и купить лучший твердотельный накопитель M.2, который можно купить за деньги, но если у вас нет подходящего винтика — а эти штучки действительно крошечные — тогда не удержишь крепко и не убедишься в безопасности.
Однако не стоит беспокоиться, так как практически все материнские платы поставляются с этими винтами.
Другими словами: они уже прикручены к материнской плате, поэтому все, что вам нужно сделать, это вынуть их, вставить в твердотельный накопитель M.
2, снова вставить винт, затянуть его, и все будет хорошо. идти!
В качестве альтернативы, в зависимости от производителя, вы можете найти винт в отдельном пластиковом пакете внутри коробки с материнской платой; то же самое касается любых потенциальных кабелей SATA и многого другого.
Если, однако, у вас нет этих винтов (по какой-либо причине), вы все равно можете приобрести их позже.
Существует стандарт, который означает, что вам понадобится винт с плоской головкой Phillips размером 2×3 мм (также известный как M2x3).
Если вам также понадобится несколько стоек для материнской платы, вы всегда можете приобрести «набор винтов», подобный этому.
Вы также можете использовать немного другие винты (M2,5×3 или M3x3), но винты M2x3 как бы «стандартизированы» и являются наиболее распространенными.
В любом случае, длина винта (в данном случае 3 мм) имеет наибольшее значение.
Заключение
Практически по умолчанию возникает важный вопрос: а вам нужна такая быстрая память?
Ответ варьируется от человека к человеку, но в целом вы будете более чем удовлетворены той скоростью, которую может обеспечить обычный твердотельный накопитель на базе SATA.
