Что такое форм-фактор M2 SSD: чем отличается М2 от SATA SSD, какой лучше выбрать

Сегодня на витринах магазинов встречается огромное разнообразие накопителей, которые отличаются не только размерами и внешним видом, но и скоростью чтения/записи, способом подключения, используемой шиной и другими характеристиками. Так что же лучше выбрать для своего компьютера или ноутбука: 2.5 SATA или SSD M.2 PCl-e? Да и вообще: SSD M2 что это такое в компьютере? А ведь бывают еще и SSD M2 SATA — как быть с ними? Предлагаем разобраться с этими вопросами.

Содержание

  • Что такое M2 SSD?
  • Разновидности форм-фактора M2 в дисках SSD
  • Чем форм-фактор M2 отличается от предыдущего SATA?
    • Плюсы SSD M.2 PCl-e
    • Минусы SSD M.2 PCl-e
  • О чем необходимо помнить перед покупкой М2 SSD

SSD М2 — это современный форм-фактор твердотельных накопителей (Solid-State Drive, SSD). До него популярностью пользовались устройства формата mSATA, а еще раньше — просто SATA. Об их отличиях мы поговорим ниже, а пока сосредоточимся на главном гвозде нашей программы.

M.2 SSD еще иногда называют NVMe, хоть это и не совсем корректно (потому что NVMe — это язык передачи данных, а M.2 — физический формат). Такой накопитель выглядит как обычная планка оперативной памяти. Да и подключается схожим образом — просто вставляется в слот на материнской плате. Никакие провода и шлейфы для его работы не нужны. Разъем тоже получил название M.2.

Интересно, что разъем M.2 можно использовать не только для SSD, но и для расширения функций компьютера — например, через него можно подключить Wi-Fi или Bluetooth-модуль. То есть M.2 может похвастаться достаточно широкой сферой применения.

Если сравнивать SSD M.2 с устаревшими твердотельными накопителями (с теми же 2,5 SATA), современные могут выгодно отличаться не только габаритами, но и скоростью передачи данных. Почему мы говорим «могут», а не «отличаются»? Потому что скорость зависит от того, какой интерфейс подключения поддерживает тот или иной SSD.

Например, SSD M.2 могут поддерживать как интерфейс SATA, так и PCle. В первом случае максимальная пропускная способность не сможет превысить 600 Мб/с (как обычный HDD), а во втором — до 8 Гб/с. То есть разница гигантская. Но некоторые разъемы поддерживают сразу оба протокола — и PCIe, и SATA.

Узнать про используемый интерфейс подключения можно в характеристиках самого товара. Обращаем внимание на графу с интерфейсом подключения:

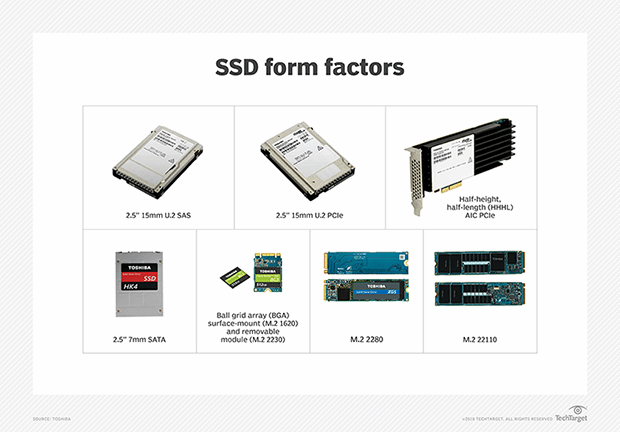

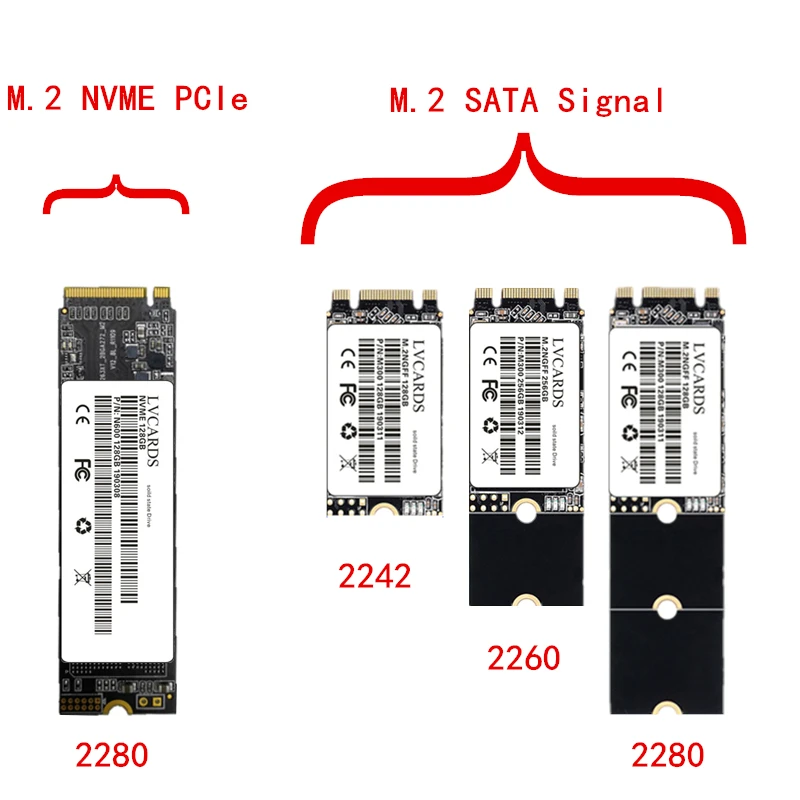

Теперь поговорим о размерах. Обычно производители пишут в названии или характеристиках твердотельного накопителя формата M.2 какое-то четырех- или пятизначное число. Чаще всего это одно из них:

  • 2230;
  • 2242;
  • 2260;
  • 2280;
  • 22110;

Не стоит пугаться и звать на помощь знакомых экспертов, ведь этот «код» очень легко расшифровать. Первые две цифры — это ширина SSD в миллиметрах. Как видите, ширина всех плат такого форм-фактора составляет 22 мм. А остальные цифры — это длина накопителя. То есть 30, 42, 60, 80 или 110 мм соответственно.

В качестве примера рассмотрим модель SSD Samsung 500GB 860 Evo SATA M.2.

Обращаем внимание на характеристики. Как видим, возле форм фактора M.2 мы стоит значение 2280. То есть получается, что представленный SSD обладает шириной в 22 мм и длиной в 80 мм.

Зачем вам вообще может понадобиться эта информация? Как минимум чтобы понять, влезет ли планка в вашу материнскую плату. На ПК с этим редко возникают проблемы, потому что обычно там есть простор. А вот в ноутбуках места мало — нужно это учитывать заранее.

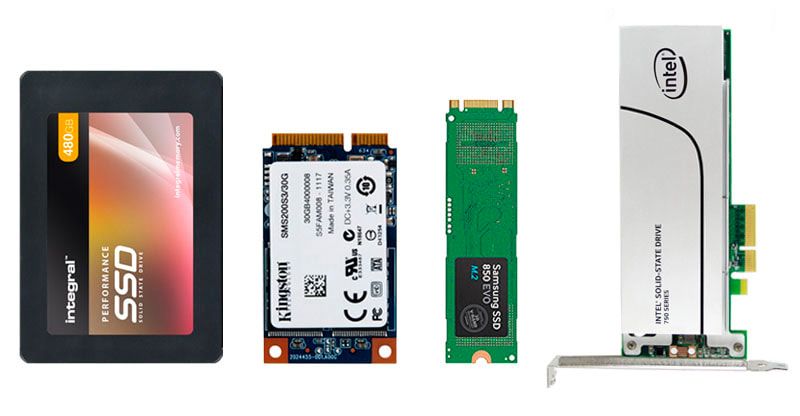

2,5-дюймовый SSD SATA представляет собой пластиковый прямоугольный корпус, который подключается к материнской плате по шлейфу, а энергию получает от блока питания (через еще один кабель). Решение не самое удобное с точки зрения компактности: большая часть пластикового корпуса оставалась пустой.

Логичный вопрос: а зачем тогда их нужно было делать такими большими? Дело в том, что SATA должна была стать заменой стандартным HDD, то есть буквально вставать на их место (а жесткие диски, как вы наверняка помните, были довольно громоздкие даже по тем временам).

Но технологии быстро развивались, а габариты устройств пропорционально с этим уменьшались. Поэтому и размеры SSD тоже приходилось делать под стать современным ПК и тем более ноутбукам. Так, после SATA появился новый форм-фактор mSATA. По сути, это тот же SATA, но с меньшими габаритами.

Однако инженеры на этом не остановились и придумали еще более компактный вариант — SSD M.2, который избавился от пластика. Самый его маленький вариант на сегодняшний день — 22 × 30 мм. Об этом мы подробнее говорили в предыдущей главе.

Плюсы SSD M.2 PCl-e

Скорость передачи данных. Именно от этого зависит, насколько быстро будет запускаться и работать операционная система с игрушками. Как мы уже говорили, интерфейс SATA предлагает нам скорость в 600 Мб/с, в то время как формат NVME, использующий шину PCl-e, может предоставлять пропускную способность до 8 Гб/с.

Размеры. Самый распространенный размер M.2 — 22 × 80 мм. Такие накопители могут похвастаться двусторонним расположением элементов. А вот у старых форматов 2.5 этот размер составляет 100 × 70 мм при толщине в 7 мм. Ранее и вовсе этот показатель у SATA 2.5 составлял 9,5 мм, что было непростительно для компактных ноутбуков, где высота строго ограниченна.

Подключение. Накопители 2.5 SATA подключаются через интерфейсный кабель от блока питания. А теперь давайте представим, что этих дисков несколько — сколько же кабелей придется прятать. Неудобно. В M.2 все иначе: достаточно вставить в разъем материнской платы и прикрутить один болтик. Удобно, классно, миниатюрно. В ноутбуках еще проще: в них имеется специальное место под M.2, куда достаточно только вставить в разъем и закрыть крышку.

Минусы SSD M.2 PCl-e

Серьезных недостатков у таких накопителей нет. С натяжкой к несущественным минусам можно отнести слабую защиту планки. Ведь те же 2.5 SATA прикрыты пластиком, а здесь — «голая» плата. Но от чего может защитить такой пластик? Большой вопрос. Разве что от пролитого капучино или от падения на кафель (да и то не факт).

Сюда же стоит добавить высокую стоимость. Да, SSD M2 накопитель немного дороже обычных 2.5 SATA. Но они оправдывают свою цену высокой пропускной способностью и компактностью. Так что тоже недостаток очень спорный.

Еще некоторые уверены, что накопители ссд м2 сильно греются, особенно при условии, что они расположены недалеко от горячей видеокарты или процессора. В то время как в SATA таких проблем нет. На самом деле это миф. Поверьте, вы не заметите никаких перегревов, и можно даже не переживать о дополнительном охлаждении.

Для большей наглядности предлагаем посмотреть видео, где сравниваются разные типы SSD. Тогда вам точно не придется вбивать в гугле фразу «ssd sata и m2 разница»

Первое, о чем обязательно стоит подумать, — нужный размер планки, особенно если речь идет о ноутбуке. На сайте производителя лэптопа можно посмотреть его характеристики и узнать, можно ли вообще его проапгрейдить с помощью SSD и плата какого размера туда влезет. А заодно посмотрите, есть ли у ноута интерфейс PCl-e: возможно, вам вообще не захочется ставить SSD, который не сможет выдавать максимальную пропускную способность.

Обращайте внимание на то, какого объема накопитель хотите. Для комфортного пользования подойдет объем 1 Тб: на него можно будет и игрушки поставить, и даже фильмы закачать. А если возьмете маленький объем (например, 128 Гб), этого едва хватит только на операционную систему. Зато компьютер будет включаться быстрее, это уже плюс для некоторых.

Также обращайте внимание на скорость чтения и записи: чем больше показатель, тем быстрее будет загружаться операционная система, программы и игрушки.

Надеемся, мы ответили на ваш вопрос ssd sata или m2 что лучше. Теперь вы не хуже экспертов знаете, ssd m2 какой выбрать.

Выбрать свой твердотельный накопитель

Выбрать

Хотите стать автором «Эльдоблога»? Тогда присылайте нам свои обзоры и видео техники и получайте до 1000 бонусов на новые покупки!

2 типа твердотельных накопителей M.

2: SATA и NVMe

авг 2021

  • Персональное хранилище
  • Производительность ПК
  • SSD
  • M.2
  • NVMe

Блог Главная

Когда речь идет о M.2 в технологии хранения данных, обычно мы говорим о твердотельных накопителях, ссылаясь на их форм-фактор. M.2 относится к форм-фактору твердотельных накопителей, который напоминает пластинку жевательной резинки. Благодаря небольшой и тонкой конструкции они идеально подходят для легких и портативных компьютеров, таких как ноутбуки, компьютеры NUC и ультрабуки. Они занимают меньше места, чем 2,5-дюймовые твердотельные накопители или жесткие диски, и могут иметь емкость до 2 ТБ.

Теперь, когда мы выяснили, что такое M.2, давайте рассмотрим вопрос: «M.2 быстрее твердотельного накопителя?»

Ответ — «нет». M.2 — это форм-фактор твердотельных накопителей, поэтому такой вопрос на самом деле лишен смысла. Тем не менее, путаница, из-за которой он возникает, понятна, поскольку твердотельные накопители M. 2 относительно новы по сравнению с другими форм-факторами твердотельных накопителей клиентского класса. Есть два типа твердотельных накопителей M.2: на основе SATA и на основе NVMe. Они различаются технологией хранения. И, в зависимости от ваших потребностей и бюджета, у каждого из них есть свои плюсы и минусы.

Полезный совет. Имейте в виду, что твердотельный накопитель M.2 совместим только с системной платой, поддерживающей разъем M.2 Проверьте системную плату вашего компьютера, чтобы убедиться, что в ней есть разъем M.2.

Твердотельный накопитель M.2 SATA

В твердотельных накопителях M.2 SATA используется интерфейс SATA с максимальной скоростью передачи данных 6 Гбит/с, что медленнее по сравнению с более новыми интерфейсами (подробнее об этом ниже). Твердотельные накопители на основе SATA относятся к самому низкому классу твердотельных накопителей с точки зрения производительности, и в них используется тот же интерфейс, что и в жестких дисках. Тем не менее, твердотельные накопители на основе SATA имеют в 3–4 раза большую пропускную способность по сравнению с вращающимися жесткими дисками. Твердотельные накопители SATA более доступны и стоят дешевле, чем твердотельные накопители NVMe. Твердотельные накопители M.2 SATA могут стать отличной альтернативой 2,5-дюймовому твердотельному накопителю, если на вашем компьютере нет места для 2,5-дюймового SSD-накопителя.

Для хранения данных долгое время в основном использовались соединения SATA. Для работы накопителей SATA требовались два кабеля SATA. Один использовался для передачи данных к системной плате, а другой — для подачи питания на БП (блок питания). Путаница кабелей была одной из проблем, которые могли повлиять на производительность ПК при использовании нескольких накопителей SATA. В тонких ноутбуках и портативных компьютерах, включая ультрабуки, нет места для кабелей SATA, поэтому в них используется форм-фактор M.2. Твердотельный накопитель с форм-фактором M.2 SATA решает эту проблему, поскольку у него нет двух кабельных соединений, которые ранее использовались в других накопителях на основе SATA.

Тем не менее, то, что это твердотельный накопитель M.

2, не меняет того факта, что это твердотельный накопитель с интерфейсом SATA. Основное различие между твердотельными накопителями M.2 SATA и NVMe — это технология интерфейса и уровни производительности. В твердотельном накопителе M.2 SATA по-прежнему используется технология интерфейса на основе SATA. Скорость и производительность не улучшается, если только это не твердотельный накопитель M.2 NVMe.

Твердотельные накопители M.2 NVMe

В твердотельных накопителях M.2 NVMe используется протокол NVMe, специально разработанный для твердотельных накопителей. В сочетании с шиной PCIe твердотельный накопитель NVMe обеспечивает высочайший уровень производительности и быстродействия. Твердотельные накопители NVMe обмениваются данными напрямую с процессором системы через разъемы PCIe. По сути, это позволяет флеш-памяти работать как твердотельному накопителю напрямую через разъемы PCIe, вместо того, чтобы использовать коммуникационный драйвер SATA, который работает намного медленнее, чем NVMe.

Твердотельные накопители M.2 NVMe гораздо более производительны по сравнению с твердотельными накопителями M.2 SATA. Используя шину PCIe, твердотельные накопители M.2 NVMe имеют теоретическую скорость передачи до 20 Гбит/с, что уже выше, чем у твердотельных накопителей M.2 SATA (6 Гбит/с). Шины PCIe могут поддерживать 1, 4, 8 и 16 линий. PCIe 3.0 имеет эффективную скорость передачи до 985 МБ/с на линию, что означает потенциальную скорость передачи данных до 16 ГБ/с. Однако при использовании форм-фактора M.2 с шиной PCIe доступны только 2 и 4 линии, что обеспечивает максимальную скорость передачи данных до 4 ГБ/с.

NVMe работает быстрее SATA? Технически, да. В современных системных платах используется интерфейс SATA III с максимальной пропускной способностью 600 МБ/с, в то время как накопители NVMe обеспечивают скорость до 3500 МБ/с. Уровень производительности намного выше, чем у твердотельных накопителей SATA, независимо от форм-фактора. Только твердотельные накопители, использующие технологию NVMe, превышают ограничения скорости передачи данных, присущие твердотельным накопителям на основе SATA.

Делая выбор между твердотельным накопителем M.2 SATA или M.2 NVMe, нужно учитывать следующие моменты.

  • Системная поддержка. Более старые устройства могут быть несовместимы с NVMe, поскольку в них нет необходимых подключений для использования сокетов NVMe PCIe.
  • Быстрый запуск. Самый простой способ ускорить загрузку компьютерной системы — это установить ОС (операционную систему) на твердотельный накопитель. Наибольшее увеличение быстродействия вы заметите при использовании твердотельного накопителя NVMe.
  • Приоритизация ресурсов накопителей. Вы можете использовать твердотельный накопитель NVMe в сочетании с другим твердотельным накопителем SATA. Это доступный вариант без лишних затрат. Вы можете установить ОС и ресурсоемкие программы и приложения на твердотельный накопитель NVMe и использовать твердотельный накопитель SATA для хранения всего остального, например меньших и менее ресурсоемких файлов, документов и т. д.
  • Игровые преимущества. При использовании твердотельного накопителя M.2 NVMe вы заметите резкое сокращение времени загрузки игр. Игры, установленные на накопителях NVMe, будут показывать значительно более высокую производительность в целом благодаря скорости передачи данных при вызове игр с накопителя.
  • Поколения PCIe. Существуют различные поколения шины PCIe, имеющие разный уровень производительности. Пропускная способность увеличивается вдвое с каждым поколением, и есть твердотельные накопители, использующие разные поколения PCIe. Последняя доступная версия — PCIe 4.0, а PCIe 5.0 все еще находится на стадии разработки.
  • Общие соединения. На некоторых системных платах недостаточно PCIe-соединений для поддержки нескольких накопителей NVMe. Возможно, вам придется решить, использовать ли доступное соединение для видеокарты или твердотельного накопителя NVMe. В других случаях линии PCIe могут быть доступны, но только определенный тип соединений сможет поддерживать полную скорость устройств NVMe, например, соединение M. 2.

Полезный совет. Помните, что M.2 — это всего лишь форм-фактор, который не делает твердотельные накопители быстрее. Уровень производительности твердотельных накопителей зависит от коммуникационного драйвера — на основе технологии SATA или NVMe. Проверьте требования системной платы, чтобы узнать, какие твердотельные накопители совместимы с вашим компьютером.

#KingstonIsWithYou

1:29

Как установить SSD M.2 в ноутбук

1:10

Как установить твердотельный накопитель M.2 на настольный ПК

4:07

Рассматриваем накопители NVMe

В этом видеоролике мы доходчиво расскажем о NVMe и его отличиях от предыдущих технологий накопителей.

3:18

Рассматриваем накопители NVMe

NVMe — все еще относительно новая технология, которая меняет возможности ПК.

4:52

Установка внутреннего накопителя M.2 во внешний корпус

Корпуса для твердотельных накопителей могут быть менее дорогими, чем вы думаете.

3:22

Как установить твердотельный накопитель NVMe в ноутбук

Мы покажем пошаговую процедуру форматирования и очистки твердотельного накопителя или жесткого диска.

3:23

Типы твердотельных накопителей

Мы рассмотрим различные типы твердотельных накопителей, что они собой представляют и как используются.

Твердотельные накопители SATA M.2 и PCIe M.2: в чем разница?

Твердотельные накопители M.2 крошечные, простые в установке и сверхбыстрые, но знаете ли вы, что они бывают двух разных форм-факторов?

Сортировать по По умолчанию

No products were found matching your selection

Информация о форм-факторе M.2 и твердотельном накопителе M.2

Добро пожаловать в службу поддержки Western Digital

Дом > Поддержка

M.2 — это форм-фактор, используемый для карт расширения и разъемов, устанавливаемых внутри компьютера. Разъем M.2 взаимодействует с технологиями PCI Express 3.0, SATA 3 и USB 3.0, предоставляя производителям возможность использовать модуль M. 2 для интеграции беспроводных адаптеров, Bluetooth и твердотельных накопителей.

Модули M.2 различаются размерами и назначением разъемов:

Размеры модулей M.2
Карты M.2 и слоты материнской платы различаются по размерам, как по ширине, так и по длине карты. Совместимость будет частично зависеть от способности материнской платы соответствовать размеру этой конкретной карты, как это делают другие устройства PCIe. В настоящее время доступны следующие размеры модулей M.2:

  • Ширина: 12, 16, 22 и 30 мм
  • Длина: 16, 26, 30, 38, 42, 60, 80 и 110 мм

Имеющиеся в продаже модули M.2 имеют ширину 22 мм и длину 30, 42, 60, 80 и 110 мм. Размеры модуля обычно отображаются в модели модуля. Например, твердотельный накопитель M.2 SATA 3.0 2280 будет означать, что модуль M.2 имеет ширину 22 мм и длину 80 мм. В настоящее время WD предлагает твердотельные накопители только в форм-факторе M.2 SATA 2280.


Структура ключей модуля M. 2
Благодаря наличию нескольких штырьков с выемками модули M.2 можно легко вставить в ответный разъем, что еще больше повышает совместимость. Определенные штифты с выемками соответствуют уникальному ключу, начиная от A (с выемками 8–15) до M (с штырями 59).-66 с надрезом). Типичная структура ключей SSD M.2 включает ключ B, ключ M или ключ B+M.

Для твердотельных накопителей SanDisk M.2 используются ключи B и M (B+M) на моделях X600 и Z400s, тогда как твердотельный накопитель SanDisk Extreme Pro M.2 NVMe 3D использует только ключ M.

Протокол M.2 SSD
Модуль M.2 предлагает различные протоколы для подключенного компонента. Для твердотельных накопителей в настоящее время существует два широко используемых протокола: SATA 3.0 и PCIe NVME. Перед покупкой твердотельного накопителя M.2 уточните у производителя материнской платы или компьютера совместимость разъема M.2.

Детали

Идентификатор ответа 47064
Опубликовано 13. 09.2022 20:45
Обновлено 12.10.2022 08:51

Интерфейс M.2

Разъем M.2 с ключом B+M Разъем M.2 с ключом B+M

Что такое M.2?

M.2 — это спецификация для внутренних плат расширения на материнских платах ПК и ноутбуках. M.2 был задуман как преемник интерфейса mSATA и впервые представлен корпорацией Intel в 2012 году под маркой «Форм-фактор следующего поколения» (NGFF).

Что касается использования и разнообразия интерфейсов, M.2 является более гибким, поскольку через интерфейс M.2 можно передавать не только сигналы SATA, но также USB и PCIe. Таким образом, возможны расширенные функции, например. применение карт WLAN, Bluetooth, GPS или NFC.

Для чего подходит M.2?

Во многих ПК и ноутбуках уже есть интерфейс M.2. Он идеально подходит для подключения SSD к компактному мобильному устройству, например, к ноутбуку и Ultrabook™, а также к настольному ПК.

Модули M.2 отличаются компактным дизайном и гибкими размерами. Благодаря низкому энергопотреблению твердотельные накопители M.2 также можно легко использовать в качестве загрузочных дисков во встроенных системах.

Особенно подходит для мобильных устройств и встроенных систем

Какие варианты существуют?

Стандарт M.2 содержит варианты с четырьмя линиями PCIe, одним портом SATA 6 Гбит/с и/или одним портом USB 3.0. Таким образом, можно подключать как PCIe, так и SATA SSD. Кроме того, обе системы шин в каждом порту могут использоваться одновременно.

Как устроен дизайн и какие форм-факторы?

Карты M.2 имеют прямоугольную форму. На лицевой стороне они имеют полосу штепсельного разъема, а на задней — расположенное по центру полукруглое углубление. Углубление необходимо для установки карты: ее можно вставить в соответствующий порт на плате и зафиксировать винтом. Компоненты могут быть установлены как на верхней, так и на нижней стороне карты.

Размер модуля M.2 определяется его форм-фактором. Форм-фактор определяет ширину по длине в миллиметрах. Например, форм-фактор 2260 означает, что карта имеет ширину 22 мм и длину 60 мм. Самые длинные компоненты имеют длину 110 миллиметров. В настоящее время самые распространенные твердотельные накопители M.2 имеют ширину 22 мм и длину 42, 60 или 80 мм.

Форм-факторы e. г. >>>  1630 Ключ E •  2230 Ключ E •  3030 Ключ A •  2242 Ключ B+M •  3042 Ключ A&nbsp  •  2260 Ключ M •  2280 Ключ B+M Форм-факторы e. г. >>>  1630 Ключ E •  2230 Ключ E •  3030 Ключ A •  2242 Ключ B+M •  3042 Ключ A&nbsp  •  2260 Ключ M •  2280 Ключ B+M

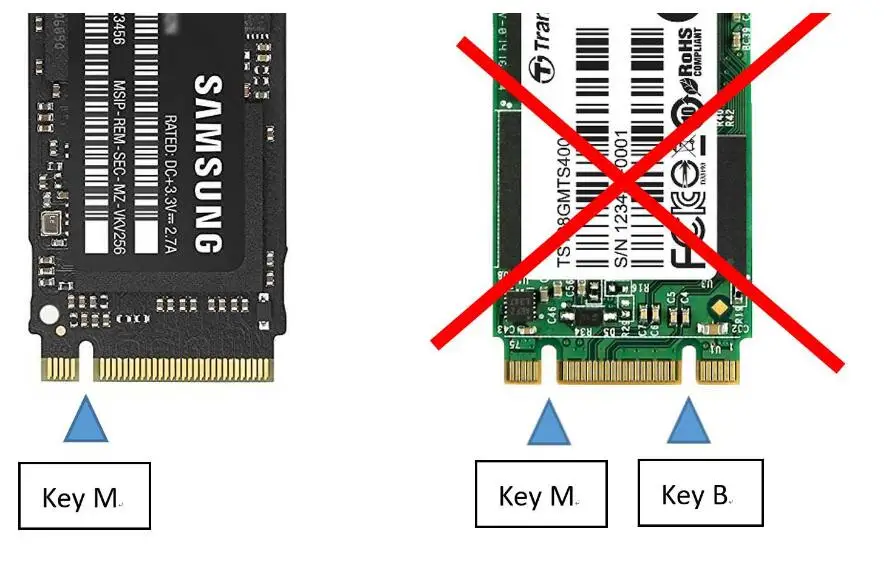

Что означают ключи M.2?

Форма разъемов M.2 различается в зависимости от интерфейса, который обеспечивает порт M. 2. В соответствии с возможным применением модуль M.2 имеет углубления в определенных точках планки штекерного разъема. Ключ обозначает эту форму соединителя.

Различные клавиши требуют вставных карт с углублениями в этих определенных точках. В настоящее время используются клавиши B, M, A и E вместе с B+M и A+E. Слот и модуль должны поддерживать один и тот же ключ, чтобы быть совместимыми.

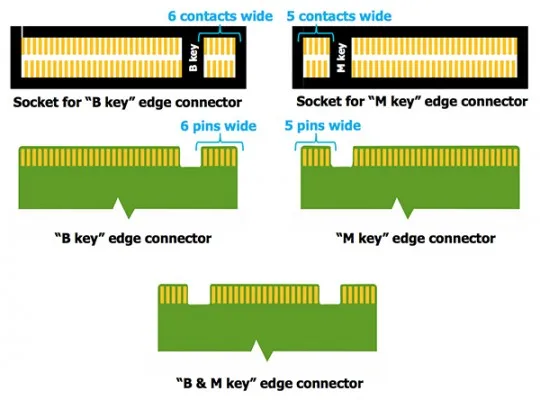

Схематическое изображение форм контактов шпонки B, шпонки M, шпонки B+M
Схематическое изображение форм контактов шпонки B, шпонки M, шпонки B+M

Какой ключ поддерживает передачу какого сигнала?
Ключ поддерживает
Ключ В САТА
Ключ М PCIe (x2/x4)
Ключ В+М SATA или PCIe *
Ключ А PCIe (x2) и USB
Ключ Е PCIe (x2) и USB
Ключ А+Е PCIe (x2) и USB *
* В зависимости от внутреннего соединения

Примеры изделий Delock M.

2

Преобразователи

Конвертер M.2, ключ B+M, вилка >

2 x Mini SATA, контакт 8, вилка питания

Разъемы:
1 x 59-контактный ключ M.2, штекер B+M >
2 разъема SATA 6 Гбит/с, контакт 8, питание с защелкой
1 x 2-контактный разъем питания (питание для устройств SATA)
2 x 3-контактный разъем питания (дополнительно)
Интерфейс: PCIe
Форм-фактор: M.2 2242
Подходит для слота M.2 с ключом M или B на основе PCIe
Скорость передачи данных до 6 Гбит/с
Поддерживает HDD и SSD
Размеры (ДхШхВ): ок. 42 х 22 х 11 мм

Показать информацию о приложении

Также для подключения SATA DOM со штатным блоком питания!

Закрыть информацию о приложении

Преобразователь SuperSpeed ​​USB 10 Гбит/с с разъемом USB Type-C™ «мама» >

1 x SATA / 1 x M.2 Key B / 1 x mSATA

Разъемы:
1 x SuperSpeed ​​USB 10 Гбит/с (USB 3. 1 Gen 2), USB Type-C™, гнездо >
1 x SATA 6 Гбит/с 22-контактный разъем
1 x 67-контактный ключ M.2, слот B
1 слот mSATA (половинный/полноразмерный)
Интерфейс: САТА
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 формата 2280, 2260 и 2242
      с ключом B или ключом B+M на базе SATA
Максимальная высота компонентов на модуле: 1,35 мм,
      применение двусторонних модулей поддерживается
Подходит для 2,5-дюймовых жестких дисков / твердотельных накопителей SATA: поддерживает жесткие диски / твердотельные накопители 3,3 В / 5 В
Поддерживает SATA 1,5 Гбит/с, SATA 3 Гбит/с и SATA 6 Гбит/с
Размеры (ДхШхВ): ок. 90 х 40 х 8 мм

Показать инфографику с разъемами

Преобразователь SuperSpeed ​​USB 10 Гбит/с с гнездом USB Type-C™ > 1 x SATA / 1 x M.2 Key B / 1 x mSATA

Разъемы:
1 x SuperSpeed ​​USB 10 Гбит/с (USB 3.1 Gen 2), USB Type-C™, гнездо >
1 x SATA 6 Гбит/с 22-контактный разъем
1 x 67-контактный разъем M. 2, ключ B, слот
1 слот mSATA (половинный/полноразмерный)
Интерфейс: САТА
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 формата 2280, 2260 и 2242 с ключом B или ключом B+M на базе SATA
. Максимальная высота компонентов на модуле: 1,35 мм, поддерживается применение двусторонних сборных модулей
Подходит для 2,5-дюймовых жестких дисков / твердотельных накопителей SATA: поддерживает жесткие диски / твердотельные накопители 3,3 В / 5 В
Поддерживает SATA 1,5 Гбит/с, SATA 3 Гбит/с и SATA 6 Гбит/с
Размеры (ДхШхВ): ок. 90 х 40 х 8 мм

Показать инфографику с разъемами

Все разъемы спереди (слева) и сзади (справа)

Закрыть инфографику с разъемами

Конвертер M.2, ключ A+E, вилка >

1 слот Mini PCIe, половинный/полноразмерный

Разъемы:
1 x 59-контактный ключ M.2, штекер A+E >
1 слот Mini PCIe
Интерфейс: PCIe + USB
Форм-фактор M. 2: 2230
Форм-фактор Mini PCIe: половинный размер и полный размер
Подходит для слота M.2 с ключом A или E на основе PCIe и USB
PCI Express Версия 1.1
Рабочая температура: 0 °C ~ 80 °C
Размеры (ДхШхВ):
Плата M.2: ок. 30 х 22 х 3 мм
Плата Mini PCIe: ок. 69 х 45 х 6 мм

Конвертер M.2, ключ B+M, вилка >

2 штыревых разъема USB 3.0

Разъемы:
1 x 59-контактный ключ M.2, штекер B+M >
2 x 19-контактный разъем USB 3.0, вилка
1 x 4-контактный разъем питания (дополнительно для источника питания)
Интерфейс: PCIe
Форм-фактор: M.2 2280 (соответственно 2260)
Подходит для слота M.2 с ключом M или B+M на базе PCIe
Чипсет: Renesas
Скорость передачи данных до 5 Гбит/с
Размеры (ДхШхВ): ок. 82 х 22 х 14 мм

3,5-дюймовый преобразователь SATA 22-контактный / SFF-8643 >

1 ключ M.2 M + 1 ключ M.2 B

Разъемы:
1 разъем SATA 6 Гбит/с, 22 контакта, гнездо (для твердотельных накопителей SATA)
1 x 36-контактный разъем SFF-8643 (для твердотельных накопителей PCIe с 2 или 4 линиями)
1 x 67-контактный разъем M. 2 для ключа M (PCIe SSD)
1 x 67-контактный слот ключа M.2 B (SATA SSD)
Интерфейс: SATA/PCIe (2 или 4 линии)
Поддерживает модули M.2 форматов 2280, 2260, 2242 и 2230
      с ключом M или ключом B+M на базе PCIe или SATA
Максимальная высота компонентов на модуле: 1,5 мм,
      применение двусторонних модулей поддерживается
15-контактный разъем питания SATA всегда необходим
Поддерживает NVM Express (NVMe)
Максимальная шина Ausgangsstromstärke: 4 А (PCIe) и 3 А (SATA)
Размеры (ДхШхВ):
Доска вкл. монтажная рама: ок. 140 х 100 х 23 мм
Доска без монтажной рамы: ок. 120 х 87 х 16 мм

Показать пример приложения

3,5-дюймовый преобразователь SATA 22-контактный / SFF-8643 > 1 ключ M.2 M + 1 ключ M.2 B

Разъемы:
1 разъем SATA 6 Гбит/с, 22 контакта, гнездо (для твердотельных накопителей SATA)
1 x 36-контактный разъем SFF-8643 (для твердотельных накопителей PCIe с 2 или 4 линиями)
1 x 67-контактный разъем M. 2 для ключа M (PCIe SSD)
1 x 67-контактный слот ключа M.2 B (SATA SSD)
Интерфейс: SATA/PCIe (2 или 4 линии)
Поддерживает модули M.2 формата 2280, 2260, 2242 и 2230 с ключом M или ключом B+M на базе PCIe или SATA
. Максимальная высота компонентов на модуле: 1,5 мм, поддерживается применение двусторонних сборных модулей
15-контактный разъем питания SATA всегда необходим
Поддерживает NVM Express (NVMe)
Максимальная шина Ausgangsstromstärke: 4 А (PCIe) и 3 А (SATA)
Размеры (ДхШхВ):
Доска вкл. монтажная рама: ок. 140 х 100 х 23 мм
Доска без монтажной рамы: ок. 120 x 87 x 16 мм

Показать пример применения

Пример закрытия приложения

Адаптеры

Адаптер Mini PCIe > слот M.2 Key E

Разъемы:
1 штекер Mini PCIe >
1 x 67-контактный слот M.2 Key E
Интерфейс: USB 2.0/PCIe
Форм-фактор: полноразмерный Mini PCIe / половинный размер
Поддерживает модули M. 2 форматов 2242, 2230, 3042 и 3030
      с ключом E или ключом A+E на базе USB / PCIe
Максимальная высота компонентов на модуле: 1,5 мм,
      применение двусторонних модулей поддерживается
Размеры (ДхШ): ок. 54 х 30 мм

Разъемы:
1 штекер Mini PCIe >
1 x 67-контактный слот M.2 Key E
Интерфейс: USB 2.0/PCIe
Форм-фактор: полноразмерный Mini PCIe / половинный размер
Поддерживает модули M.2 формата 2242, 2230, 3042 и 3030 с ключом E или ключом A+E на базе USB / PCIe
Максимальная высота компонентов на модуле: 1,5 мм, поддерживается применение двусторонних сборных модулей
Размеры (ДхШ): ок. 54 х 30 мм

Адаптер M.2 > 1 порт RJ45 Gigabit LAN (PCIe)

Разъемы:
1 ключ M.2 B+M, вилка >
1 x Gigabit LAN RJ45 гнездо
Интерфейс: PCIe (2.1×1)
Форм-фактор: M.2 2280
Чипсет: Intel ® i210
Максимальная потребляемая мощность: 0,65 Вт (3,3 В, 200 мА)
Размеры (ДхШхВ): ок. 50,9 х 30 х 7,05 мм

Адаптер M.2 > mSATA

Разъемы:
1 x 59-контактный ключ M.2, штекер B+M >
1 слот mSATA (половинный/полноразмерный)
Интерфейс: САТА
Подходит для полноразмерных и половинных модулей
Размеры (ДхШхВ): ок. 80 х 31,5 х 4,7 мм

Больше продуктов в области M.2

Карта PCI Express >

1 внутренний NVMe M.2 PCIe / 1 внутренний SFF-8643 NVMe

Разъемы:
1 x 67-контактный ключ M.2 M слот
1 x PCI Express x4, V3.0
1 x 36-контактный разъем SFF-8643, розетка
Интерфейс: PCIe
Низкопрофильный форм-фактор
Поддерживает модули M.2 форматов 2280, 2260, 2242 и 2230
      с ключом M или ключом B+M на основе PCIe
Максимальная высота компонентов на модуле: 1,35 мм,
      применение двусторонних модулей поддерживается
Поддерживает NVM Express (NVMe)
Защита от короткого замыкания, защита от перегрева

Показать пример применения

PCI Express Card > 1 внутренний NVMe M.
2 PCIe / 1 внутренний SFF-8643 NVMe

Разъемы:
1 x 67-контактный ключ M.2 M слот
1 x PCI Express x4, V3.0
1 x 36-контактный разъем SFF-8643, розетка
Интерфейс: PCIe
Низкопрофильный форм-фактор
Поддерживает модули M.2 формата 2280, 2260, 2242 и 2230 с ключом M или ключом B+M на основе PCIe
Максимальная высота компонентов на модуле: 1,35 мм, поддерживается применение двусторонних сборных модулей
Поддерживает NVM Express (NVMe)
Защита от короткого замыкания, защита от перегрева

Показать пример применения

Пример закрытия приложения

M.2 SSD PCIe/NVMe Key M 2280 — 1 ТБ

НОВИНКА

Разъем: 1 x 67-контактный разъем M.2, ключ M, вилка
Интерфейс: PCIe x4, версия 3.0
Форм-фактор: M.2 2280
Контроллер: СМИ SM2263XT
Тип вспышки: TLC
Емкость: 1 ТБ
Максимальная скорость: чтение 2000 МБ/с — запись 1700 МБ/с
Максимальное количество циклов записи: 1000
Поддерживает TRIM, S. M.A.R.T. и NVMe 1.3
Рабочая температура: 0 °C ~ 70 °C
Размеры (ДхШхВ): ок. 80 х 22 х 2,1 мм

Также доступны с:
Артикул 54080 Емкость 512 ГБ
Артикул 54079 Емкость 256 ГБ
Артикул 54078 Емкость 128 ГБ

В зависимости от емкости флэш-модуля скорость чтения и записи может различаться.

Карта PCIe x8 / x16 для 4 внутренних ключей NVMe M.2 M

НОВЫЙ

Разъемы:
1 x PCI Express x8/x16, V3.0
4 x 67-контактный ключ M.2, слот M
1 х SATA 15-контактный разъем питания
1 х Molex 4-контактный разъем питания
1 x 2-контактный разъем для вентилятора
Чипсет: Asmedia ASM2824
Интерфейс: PCIe
Форматы M.2 22110, 2280, 2260 и 2242 с ключом M или ключом B+M
Скорость передачи данных до 32 Гбит/с

1 Разъем питания Molex 2 Разъем питания SATA 3 Asmedia ASM2824 4 Слот M.2 Key M 5 PCIe x8 / x16

Внешний корпус M.
2 SSD 80 мм >
SuperSpeed ​​USB 10 Гбит/с (USB 3.1 Gen 2)

Разъемы:
внешний: 1 x SuperSpeed ​​USB 10 Гбит/с (USB 3.1 Gen 2), USB Type-C™, гнездо
внутренний: 1 x 67-контактный разъем M.2, ключ B, слот
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 форматов 2280, 2260, 2242 и 2230
      с ключом B на основе SATA
Максимальная высота компонентов на модуле: 1,35 мм,
      применение двусторонних модулей поддерживается
Скорость передачи данных до 6 Гбит/с
Светодиодный индикатор питания и доступа
Размеры (ДхШхВ): ок. 126 х 40 х 10 мм

Внешний корпус M.2 SSD > SuperSpeed ​​USB 10 Гбит/с (USB 3.1 Gen 2)

Разъемы:
внешний: 1 x SuperSpeed ​​USB 10 Гбит/с (USB 3.1 Gen 2), USB Type-C™, гнездо
внутренний: 1 x 67-контактный разъем M.2, ключ B, слот
Чипсет: Asmedia ASM1351
Поддерживает модули M.2 формата 2280, 2260, 2242 и 2230 с ключом B на основе SATA
Максимальная высота компонентов на модуле: 1,35 мм, поддерживается применение двусторонних сборных модулей
Скорость передачи данных до 6 Гбит/с
Светодиодный индикатор питания и доступа
Размеры (ДхШхВ): ок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
