Зарядное для аккумуляторов мобильников — малость поумневшая «лягушка»

Модель — YJ-668A
Напряжение питания — 110-220 V
Напряжение зарядки — 4,2 V
Ток зарядки — 350 mA max
Измерение и индикация напряжения на аккумуляторе и закачанного в него тока.
ЖК дисплей с синей подсветкой.

Наконец-то сбылась мечта любителя меряться… Э-э-э, в общем, емкостью аккумуляторов. Появилась интеллектуальная зарядка за приемлимые деньги в форм-факторе всем знакомой «лягушки». Но есть и довольно «вкусные» отличия. Тестирование, собственно, завершено. Резюме: Девайс требует допиливания до ума. 🙂

Предыстория довольно короткая. Заглянул на gaga.aliexpress.com в момент недавней нашумевшей «распродажи». Понятно, что этот аттракцион неслыханной щедрости — сплошное надувалово. Но! Русскому человеку скажи: «ХАЛЯВА» — он из штанов выпрыгнет. Само собой, на самые лакомые куски вроде Самсунг Ноут за 99 баксов или Гэлакси 3 за тот же «стольник» варежку разевать не стал. Это явный обман, нахрена же расстраиваться. Полистав каталог, увидел сей девайс. Там он был, если не соврать, за 3 бакса. Вознамерился поймать. Старт распродажи попадал на глубокую ночь. Не проснулся, забил. 🙂 Ну, ладно. Заинтересованный, отправился на поиск по магазинам. Нашел на том же Али. Цена, конечно, отнюдь не радует. Ее бы снизить вдвое — было бы хорошо. Например, та же интеллектуальная зарядка Turnigy Accucel 6 стоит 23 бакса. С доставкой — 30 с небольшим. А возможностей у нее куда больше. Ну да ладно. Новинка, компактность, то да сё. Простим ей завышенную на сегодня цену. Потом она немного присмиреет. Ну, на пару-тройку баксов, думается.

Итак, начнем.
Пришла сия находка удивительно быстро. 14 дней! Я прямо не поверил своим глазам. Почта России научилась работать?! Да ну, нафиг. Наверняка Марс где-то там в созвездии Козерога удачно встал. А почта — у меня там еще одна посылка прямо в воздухе болтается. Аж с 28.08.2012. До сих пор самолет из Китая приземлиться не может… В понедельник, если трекаться не начнет, опять начну на них кляузы строчить. Чтоб не расслаблялись.

Упаковано было как обычно — в желтый конверт «мелкий пакет» с пупырышками изнутри. А сам девайс, как оказалось, находился в офигительной по жесткости картонной коробочке.

Пара фоток тары

И внутри сама зарядка была обернута той же пупырчатой пленкой. Что явно не предусмотрено данной упаковкой. Постарался продавец. У него, видимо, бизнес только начинается — вот он и старается. Пока. Ну, а раз он зарядку из упаковки доставал, наверное и проверял. Вдобавок вложил туда стандартный переходник с плоской вилки зарядного на наши круглые «ноги». Что, опять же, ему в плюс.
На обороте коробки все в иероглифах. Из чего-то знакомого — только цифры и сайт производителя, где я нашел пару фоток и описание — www.viptek.cn/_d275019723.htm Добраться до мануала так и не удалось. Среди иероглифов есть пара цифр — 3000 mAh и 2000 mAh. Первая цифра явно обозначает максимальную емкость заряжаемой батарейки. Вторая наверняка тоже что-то значит. Но что? Ладно, попозже выясним…
Экранчик, прищепка, раздвижные контакты, фиксированные контакты для Нокиевских акков.
Снизу складные ноги. Плоские. Жаль, что не круглые. Бывают такие, но не на данной модельке.

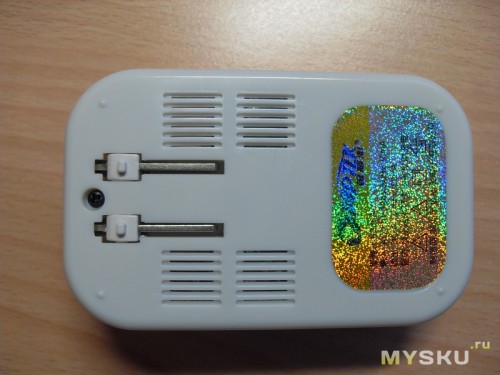

Голограмма на брюхе кошмарно мешает читать буковки. А уж сфоткать — вообще проблема.

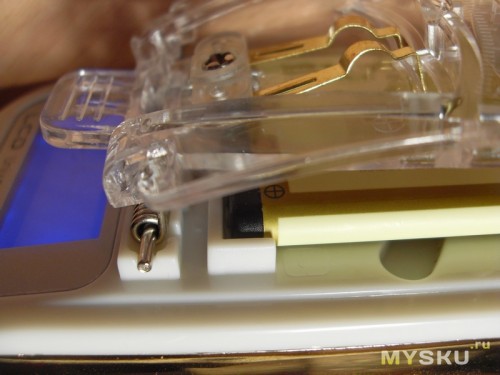

Попробовал пружинный зажим. Явно мощнее, нежели на обычной «лягушке» за 2-3 бакса. Это хорошо. Ибо большой акк имеет тенденцию выскакивать. А для данной зарядки это будет очень плохо — собьются показания счетчика. У девайса нет функции запоминания предыдущего значения или чего-то подобного. Если не отрывать аккумулятор от контактов, но вынуть зарядное из розетки, цифры погаснут. При втыкании обратно в розетку цифры появятся и значения сохранятся. А вот если сам аккумулятор по причине плохого контакта отвалится от зарядного (даже включенного в сеть), то значение счетчика тут же обнулится. И отсчет начнется заново. Кнопки нету ни одной, чтобы гасить или будить подсветку ЖКИ, запоминать значения и т.д. Поэтому цикл прерывать нельзя. Потеряется весь смысл от заряда этим девайсом.Тут, кстати, видны те самые фиксированные контакты для Нокиевских аккумуляторов. Вон они, чуть выше подвижных. На них нахлопывается аккумулятор. Разеваешь прищепку, запихиваешь акк по самую глотку (там ограничитель), закрываешь прищепку.
И оказывается, что пластиковый прилив с саморезом на прищепке, крепящий подвижные контакты, как раз придавливает аккумулятор и не дает сильнее захлопнуться прищепке. Поэтому и подвижные контакты не портятся.
Подключаем аккумулятор. Засветился синеньким экран. Он будет светиться постоянно, пока подключен акк. Ну или пока он не разрядится напрочь. Циферок пока нету. Это просто индикатор контакта.
Втыкаем «лягушку» с аккумулятором в пасти в розетку.
Вот теперь появились циферки. По виду почти совпадают с тем, что на рекламных фотках производителя. Углы обзора никудышние. Нужно смотреть сверху вниз, под углом не в 90 градусов, а, пожалуй, в 60-70. Иначе все блекнет. И в стороны тоже углы никакие. 🙁
Судя по опыту общения с другими «лягушками», им пофигу полярность подключения батарей. Этой тоже.
На дисплее есть 3 группы индикации:
1) Большая батарейка из 4-х сегментов. Анимация заряда и приблизительная оценка заполнения. Сначала нарастающим образом включается посегментно со стороны донышка батарейки в сторону «плюса». Потом, по мере заряда, сегменты остаются включенными. Первый, первый и второй, первый-второй-третий и т.д. Пока батарея не зарядилась, четвертый мигает с периодичностью эдак раз в пару секунд. Потом на постоянку зажигается и он. Тогда зарядка вроде как завершена. Однако, в результате наблюдения, видел периодическое, раз в пять-десять минут, подмигивание четвертой секции. Судя по всему, оно пытается делать trickle charge. И это не говорит о том, что это так и задумано. Вряд ли. Скорее всего, побочный эффект. Само зарядное-то ничуть не навороченнее обычной «лягушки». Просто на обычной мы этого не видим. А здесь все на виду. Кстати, видно подрагивание подсветки примерно раз в секунду. Явно производит циклическое измерение. Счетчик проглоченной электроэнергии более не растет.

2) Напряжение на батарее. Показывает вполне корректно.
3) Счетчик влитого тока. Вот над ним бы хотелось проэкспериментировать. Что-то он нам покажет? По заявлениям производителя, погрешность может быть около 2%.
Воткнем для пробы почти не разряженный аккумулятор на 800 mAh. Разогрев зарядного устройства наблюдается в области под экранчиком. Температура небольшая, градусов до 40. Паленым не воняет, пахнет просто новенькой теплой пластмассой. И вот здесь кроется еще одна подлянка от китайцев. «Жабры» охлаждения расположены не там, где это необходимо! Их нужно было располагать под той частью девайса, где находится экран. Там вся низковольтная часть электроники. И по верхней крышке надо было делать выходные щели для воздуха. А у китайцев никакой конвекции не наблюдается. Решением может послужить аккуратное проделывание кучи отверстий на всей нижней и части верхней поверхностях корпуса.
А теперь приступим к разборке. Нужно же узнать, как там все устроено.
Саморез один, над ногами вилки. Разъединяем половинки. Для этого просто выворачиваем их друг относительно друга на небольшой угол, вывинчиваем внутренний саморез (он прижимает ламельки складных ножек) и стаскиваем верх относительно низа — там пара направляющих. Не защелок! Не пытайтесь располовинивать отверткой.
Откинем пустое брюхо. На верхней части осталась вся электроника. Осмотрим. Ну, блин, китайцы. И тут напаскудили. Вроде хороший технодевайс… А соплей-то, соплей! Традиционный китайский термоклей. Он везде. Детали все валяются. Ножки подрезаны кое-как. Пайка — не то, что «волной», а вообще больше на рукопашную смахивает. Флюс просто островами лежит. Куски припоя и на плате прилипли и на контактах здоровенными шариками. 🙁 Вот за одно это нужно цену вдвое скидывать!
На фотке видны два субмодуля — сама зарядка и индикаторная часть. На плате зарядки все детали вповалку. Трансформатор очень маленького габарита. Но, ИМХО, указанные на наклейке 350 мА максимального зарядного тока потянуть должен. С платой контроллера соединяется шестипроводным жестким плоским шлейфом а-ля «Денди». На плате модуля индикации расположена блямба с бескорпусным чипом опять же как в «Денди». 🙂 Ничего интересного там нет. ЖКИ и токопроводящая резинка. Ну и пара резисторов с конденсатором — внешние элементы для генератора тактовой частоты. И еще резистор с конденсатором внешние — сброс, что ли. Чтобы не болталось, тоже капнуто термоклеем. На моем экземпляре ЖКИ был перекошен — один из 4-х крепежных лепестков не защелкнулся.
Еще один очень неприятный момент. Подвижные контакты имеют ввод в корпус для пайки. Когда открываешь/закрываешь прищепку, контактные пластинки гуляют туда-сюда. А прямо под ними — силовой транзистор и силовой же конденсатор. Высоковольтные! Ничем не прикрытые! Элементарно можем получить соприкосновение высоковольтной части с контактами заряжаемого аккумулятора. Что при этом фыркнет — никто не знает. В общем, просто настоятельно необходимо изолировать.
Собираем назад.

Тест №1
Попробуем зарядить аккумулятор, имеющий емкость примерно 1900 mAh. Это от моего i9220. Теоретически должен будет заряжаться часов 6-7. Будем рассчитывать на 8.
Попробовал ток на «голодном» аккумуляторе. Таки да, 350 мА. Стартовали с напряжения 3,5 В. Проглоченная электроэнергия (в смысле, ее счетчик) помаленьку нарастает. Раз в 5-6 секунд прибавляется единичка. По мере падения тока зарядки скорость нарастания счетчика, естественно, снизится. При замере напряжения замечаю, что девайс завышает показания на экране примерно на 0,05 В. Если показывает 4,2 В, то тестер кажет 4,15-4,16 В. А это, если честно, может привести к недозаряду аккумулятора. Хотя капельная подзарядка, возможно, поможет.

Наблюдаем дальше.
Пошел разогрев. Градусов 45 примерно или чуть больше. Не горячо, но ощутимо. Вонять не начало, что радует.
Естественно, минусом такой вот конструкции «лягушки» мне видится контактная пара. В сочетании с прищепкой они не достаточно хорошо себя ведут. Чем больше аккумулятор — тем более он хочет отвалиться. Все больше укрепляюсь в мысли, что придется воткнуть начинку от этого девайса в корпус от вот такого: mysku.ru/blog/tinydeal/4903.html У него прижим значительно увереннее в эксплуатации. Но мой аккумулятор в него не лезет — пришлось на скорую руку согнуть из канцелярской скрепки скобочку и тогда уж все подошло как надо.
Прошла ночь.
А точнее, 8 с половиной часов.
Зарядился вроде. Смотрим на емкость — 1615 mAh. Что-то мне это не нравится. Когда заряжал этот же аккумулятор с помощью Турниджи, она показала 1830 mAh на зарядке. Нифига се обещанные производителем 2%! Как водится, на разрядке Турниджи показывает и того меньше — около 1780. На то он и КПД. Заливается всегда больше, нежели выливается. Но даже это значение не сходится! Ну, ладно, можно сделать несколько допущений:
1) Зарядку начал с момента не полной разрядки. В пробе с Турниджи я разряжал акк до положенных 3,0 В током в 1 А. Еще чуть пониже — и могла бы сработать защита встроенного в аккумулятор контроллера. Здесь же разрядил просто до отключения телефона. Телефон элементарно мог перестраховаться и вырубить свет пораньше, чтобы успеть штатно завершить задачи. ИМХО, это и есть основная причина.
2) Беспокоит меня вот это вот желание девайса завысить напряжение на 0,05 В. От этого, как я уже упоминал, может случиться хронический недозаряд. Что тоже не добавит показаний счетчику и жизни аккумулятору в итоге.
В общем, при сравнении не были соблюдены равнозначные стартовые и конечные условия.

Тест №2
Нашел в ящике свежий аккумулятор для Нокии BL-5J. 1350 mAh SCUD. Он обязан быть номинальной или даже чуть большей емкости. Лежал для эксперимента, совершенно новенький. Заряжен примерно на 3/4. Загнал его в Турниджи, выкачал 861 mAh разрядкой на 1А. Потом еще 38 mAh током 0,2А. В общем, практически полностью. Засунул в данную зарядку (и сделал дополнительную фотку-другую), воткнул в розетку и пошел спать. Утром встал — на дисплее — 1422 mAh. Это явно близкое к номиналу значение. О SCUD известно, что они реально превосходят заявленную емкость. Разрядка на Турниджи показала 1427 mAh. В принципе, обычно так и бывает. Разряд и заряд отличаются друг от друга не сильно. Вот только при заряде должно быть чуть больше. Здесь — практически вровень. Погрешность, однако…

Итак, подведем промежуточную черту:

+ наличие контроля зарядки (напряжение, наполнение, емкость)
+ универсальность, благодаря «лягушачьему» формфактору
Собственно, «плюсы» на этом заканчиваются.

— завышенная цена
— слишком малая производительность — 350 мА зарядного тока — это курам на смех
— необходимость таскать переходник с плоской вилки на круглую
— плохонькое качество исполнения и даже пара потенциально опасных мест
— «лягушачий» формфактор плохо себя показывает при зарядке больших массивных аккумуляторов
— габариты зарядника превышают обычную «лягушку» в полтора-два раза
— отвратительные углы обзора ЖКИ, да еще и хвост прищепки мешает взгляду на мониторчик (есть мысль просто отпилить этот хвост и работать с прищепкой, хватаясь прямо за прозрачную «челюсть»)

Резюме:
Кроме как гикам — нафиг никому сей девайс не нужен! Для гика покажется даже маловато, для обычного человека — симпатичен, но ничего дельного в сравнении со вдвое-втрое более дешевыми «лягушками» старого образца. Да, золотой или серебряный ободок, синенький экранчег, складные ножки. Гламур, едрёнать. Но откровенно слаб, слаб девайсик. На уровне 2-3 баксов, не выше. Зарядка идет серьезно дольше, нежели на более мощных устройствах. Стоит ли пользоваться постоянно такой медленной зарядкой, получая взамен только возможность узнать приблизительную емкость аккумулятора — решать Вам. Свое мнение я высказал: его бы помощнее и принцип прижима контактов другой. Ну и вилку бы нашу, круглую. Был бы тогда действительно зарядник на постоянное использование. Другие бы и не нужны.

Мысли вслух:
Однозначно нужно набросать схемку, понять принцип подсчета попугаев. Если будет возможность, перенести индикаторный модуль в корпус другой зарядки. Это возможно, если девайс действительно меряет ток заряда. В пользу такой мысли говорит наличие между средними ножками на шлейф модуля индикации резистора на 0,22 Ом. Шунт, судя по всему. Тогда ему пофиг с кем в паре работать. Можно будет и ток заряда увеличить и т.д.

Дополню.
Нету там никакого ограничения по току от контроллера или еще чего-либо. Контроллер только как индикатор работает. Управлять зарядкой он не может. Стоит мост из транзисторов SS8050/SS8550 для автоматического перекидывания полярности. Ну и по мелочи. Так что можно опознать выводы модуля индикации и прилошадить его к более мощной зарядке. Кстати, перемена полярности аккумулятора на измеритель не влияет. Все равно меряет. При подключении аккумулятора мониторчик начинает работать, но в каком-то слипе. Только хранение данных и не более того. При втыкании в розетку питание на него увеличивается с 3 до 4,75 В. Экранчик разгорается ярче, начинается анимация.

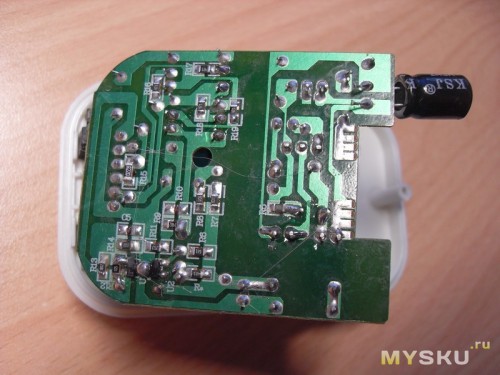

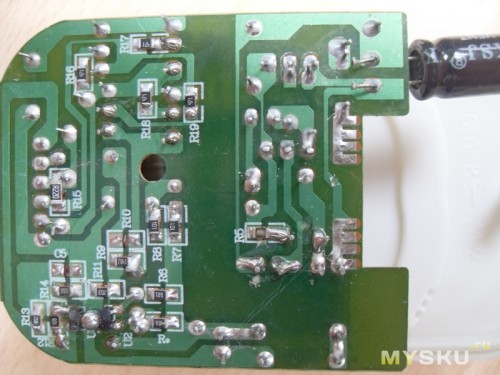

Фото платы и модуля индикации

Сколько времени заряжает лягушка. Как заряжать аккумуляторы «лягушкой

Сколько времени заряжает лягушка. Как заряжать аккумуляторы «лягушкой

Об универсальных зарядниках для Li-Ion аккумуляторов типа «лягушка» мы уже рассказывали. Поскольку прогресс на месте не стоит, то и подобные зарядные устройства эволюционируют, приобретая новые качества.

Сегодня мы рассмотрим подробнее ещё одного представителя племени земноводных, подвид «лягушка навороченная». А чтобы интерес был не только чисто академический, сообщаю, что данный зарядник можно купить реально в интернет-магазине — универсальное зарядное устройство «Лягушка» .

Итак. Китайская компания Sivva, в России представитель http://www.sivva.ru/ , представляет «лягушку» внутри которой встроен свой собственный буферный Li-Ion аккумулятор емкостью около 1000мАч. Это приблизительно одна зарядка простого сотового телефона.

Это создание поставляется упакованным в блистер и выглядит так.

Рис.1. Вид упаковки со спинки и брюшка.

Внутри находятся.

Рис.2. Комплектация.

Слева направо.

Переходник для подключения переходников к ляшушке.
— Зарядник лягушка со встроенным аккумулятором.
— Сетевой блок питания с USB выходом.
— Провод для подключения лягушки к USB порту для зарядки.
— Переходники для сотовых телефонов (5шт) и USB-мама.

Что же может данное зарядное устройство.

1. Зарядить подключенный к нему Li-Ion аккумулятор с рабочим напряжением 3.7В.

2. Зарядить сотовые телефоны или других потребителей, способных питаться от USB порта компьютера, т.е. имеет на выходе преобразователь с напряжением около 5В (измерено 5.5В без нагрузки, что лучше, чем ровно 5В).

3. Заряжать самого себя, либо от сети 220В через сетевой адаптер, что идет в комплекте, либо от любого порта USB, способного отдавать ток до 0.5А.

Причем, зарядка внешнего аккумулятора или сотового, может выполняться одновременно с зарядкой встроенного аккумулятора.
Замечу, что сетевой адаптер лягушки очень маленький, с убирающимися контактами, что позволяет всегда носить его с собой. По размерам он чуть больше брелка сигнализации.

Посмотрим, как это чудо или, как нынче модно говорить — чюдо, работает. В качестве подопытного кролика выступил аккумулятор от сотового телефона.

Рис.3. Зарядка внешнего аккумулятора в прищепке.

Подключаем.

Кстати, полярность подсоединяемого аккумулятора, зарядное устройство определяет само, что удобно. Но эта функция сейчас имеется уже почти на всех аналогичных устройствах.

Сразу замечу, что упругие контакты лягушки при отсутствии заряжаемого аккумулятора упираются в корпус и деформируются, что потом влечет не слишком надёжную фиксацию заряжаемого аккумулятора. Да и сама прищепка зажимает аккумулятор недостаточно надёжно. Но это уже придирки.

Итак. Загорелась синяя лампочка (см.Рис.3), процесс пошел. И пошёл, надо сказать, очень бодро — ток зарядки почти 0.5А при том, что аккумулятор уже и так почти заряжен. Неплохо, заряжать будет быстро.

Меряю напряжение на клеммах аккумулятора — 4.2В. Нормально, ждем дальше.

Измеряя напряжение, замечаю, что оно уже превышает 4.2В (а ток, всё так же, 0.5А), но это ещё не страшно, т.к. после отключения зарядки на аккумуляторе меряется около 4.15В, что ниже нормы.

В дальнейшем, напряжение поднялось до 4.4В под током, который всё так же продолжал исправно литься в уже «объевшийся» аккумулятор, или до 4.3В без тока, что уже является границей аварийного отключения для Li-Ion аккумуляторов.

После чего, опасаясь за жизнь аккумулятора, я прекратил эксперимент. В любом случае, зарядка аккумулятор до аварийного значения, означает, что зарядник свою функцию НЕ выполнил. Даже если он и отключит подачу тока, зарядив до 4.3В и аккумулятор не взорвется, то несколько таких зарядок просто его испортят, и придётся покупать новый.

Единственный, пожалуй, приемлемый вариант использования этой лягушки, как зарядника — это относительно короткая, чтобы обеспечить его гарантированный недозаряд, подзарядка совсем уже севшего аккумулятора. Может изготовители на это и рассчитывали, позиционируя модель как «экстренную подзарядку», типа, постоянно ей пользоваться нельзя, а разок-другой рискнуть можно.

А вот скорость зарядки у нее очень хорошая, ток стабильно держится 0.5А, что нельзя не отметить как плюс.
Кстати, без нагрузки напряжение на контактах лягушки составляет 5.5В. Столько же, сколько и на выходе, предназначенном для подключения различных устройств, заряжаемых от USB. Уж не используют ли изготовители один общий преобразователь?

Этот выход расположен на задней стенке лягушки. В него втыкается провод для подключения различных переходников к сотовым телефонам и другим гаджетам. Кстати, этот же выход является и входом зарядки самой лягушки.

Рис.4. Подключение внешних USB-гаджетов через переходник.

К круглому разъему на Рис.4 можно подключать различные переходники для зарядки USB-гаджетов.

Проверить выходной ток USB выхода не удалось, но, полагаю, он будет такой же как и на зарядке аккумулятора — до 0.5А, что достаточно для большинства устройств.

Мой сотовый телефон исправно заряжался от данного выхода «лягушки».

Включается внутренний преобразователь «лягушки» вручную, с помощью маленького микровыключателя на боковой грани. И нужно не забывать его выключать, т.к. никакой индикации, что он включен, нет. Только при вставке аккумулятора, загорается синий светодиод, показывая, что наружу ток идёт.

Рис.5. Включатель преобразователя лягушки.

Зарядка самой лягушки от внешнего USB источника никаких трудностей не вызвала. При подключении к USB устройству загорается красный светодиод и «процесс пошёл». Ток, потребляемый от USB около 0.5А. Зарядка идёт всегда независимо от положения микровыключателя.

Рис.6. Зарядка лягушки от USB.

Как видно из рисунка, одновременно зарядить лягушку и внешний USB гаджет не получится, т.к. задействован один и тот же разъём. А вот аккумулятор, вставленный в прищепку, заряжается.

Выводы:

Странное устройство. С одной стороны, позиционируется как зарядник для Li-Ion аккумуляторов, а с другой, нормально зарядить аккумулятор не может, портит перезарядом.

Отдаёт большой стабильный ток заряда, что плюс, но имеет завышенное напряжение его окончания, что есть жирный минус. А, ведь, напряжение обеспечить гораздо проще. Поэтому пользоваться зарядкой внешнего аккумулятора через прищепку нужно очень осторожно, только в крайних случаях и так, чтобы гарантировать его недозаряд.

Получается, что устройство может без оговорок и условий использоваться лишь в качестве очень компактного накопителя для питания USB гаджетов.

Из плюсов можно отметить набор переходников для мобильных телефонов и компактный сетевой адаптер, который имеет аж два светодиода, показывающих не только наличие выходного напряжения, но и выходной ток.

Также плюсом можно считать «легкость» и «мелкость» данного накопителя-зарядника — размеры со спичечный коробок и вес грамм 30.
Стоит это «счастье» в интернет-магазине » » 320р и Вам решать, насколько эта цена соответствует возможностям устройства.

PS: Приходит на ум сравнение этой «лягушки» вот с такими накопителями . Ёмкость «лягушки» почти вдвое меньше, размеры тоже, но и цена почти втрое ниже. Плюс возможность, хоть и плохонькая, заряжать внешние аккумуляторы. Да и комплектация побогаче будет у «земноводного». Поэтому, планирующим покупку накопителя типа того же UC-1 от AcmePower или аналога, может быть стоит задуматься о приобретении описанной здесь «лягушки».

Зарядное устройство лягушка (жабка) предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжениями от 3,5 до 4,8 В, которые используемых в большинстве сотовых телефонов, КПК, GPS приемниках и фотоа

универсальное зарядное устройство для зарядки литиевых аккумуляторов цифровых устройств

Почему так популярна лягушка для зарядки аккумуляторов? Потому что она нужна всем, и пик ее популярности еще не наступил.

Универсальное зарядное устройство, называемое лягушкой – настоящая палочка-выручалочка. У всех есть телефоны, айфоны, смартфоны и прочие «фоны», а еще фотоаппараты, лазерные рулетки, электронные книги… и у них есть очень удобные разъемы для зарядки аккумуляторов. Увы, все разъемы разные.

Зарядных устройств много, но лягушка лучше всех

Почему бы не сделать разъемы одинаковыми? Увы, разработчики вдохновляются лозунгом «Больше стандартов – хороших и разных!». Каждая фирма имеет свой стандарт, а еще конструкция совершенствуется при выпуске новых моделей. Современный человек хранит в шкафу клубок спутавшихся шнуров с разъемами, здесь есть все, для всех моделей… но не для той которую нужно зарядить сию секунду!

Шнуры имеют обыкновение уползать в какие-то норы, они теряются в отпуске, или их забывают взять при поездке в отпуск. А еще, увы, изнашиваются разъемы – и на кабелях, и в самих устройствах. После интенсивной эксплуатации разъемы мобильников функционируют хуже или вовсе ломаются, ремонт стоит дорого. А лягушка продается недорого и подходит для множества устройств!

Три разновидности зарядников

Лягушки бывают трех видов, они различаются величиной входного напряжения:

• 220В – включаются в обычную розетку;
• 12 В – работают от автомобильного аккумулятора;
• 5 В – можно использовать для зарядки от компьютера или другого устройства, имеющего порт USB .

Зарядные устройства предназначены для литиево-ионных батарей, напряжение которых не менее 3,5В и не более 4,8 В, а емкость не превышает 2000 мА*ч.

Рассмотрим, как пользоваться лягушкой для зарядки батареи. Прежде всего, нужно извлечь батарею из устройства, предварительно выключив его.

Конструкция и функционирование

Самая востребованная лягушка – та, что работает от сети 220 В.

Внимание! Некоторые лягушки предназначены для 110 В. Они не подходят для наших стандартных розеток.

Давайте подробно рассмотрим, как пользоваться лягушкой 220В.

• Вилка для подключения к сети расположена на корпусе, в отключенном состоянии штырьки поворачиваются и укладываются параллельно корпусу.
• На верхней части, под откидной крышкой, имеются штырьки для подключения к контактам батареи. Они подвижны; их можно передвигать, приспосабливая к конструкции конкретного аккумулятора. Штырька два, а контактов на аккумуляторе три или больше; из них для зарядки потребуются только два крайних.
• Крышка имеет пружинные фиксаторы, она поднимается с некоторым усилием, а после установки батареи фиксирует ее.

Обычно батарею устанавливают на лягушку, отсоединенную от сети. На панели имеется зеленый индикатор СОН, который загорается при правильном подсоединении разъемов. Если индикатор остается темным – нужно проверить, хорошо ли прижаты контакты к штырькам, и при необходимости поправить их положение. Следующий шаг – нажать кнопку переполюсовки СО. После этого должен загореться зеленый СОН.

В некоторых конструкциях индикатор не загорается сам: нужно нажать кнопку тестирования ТЕ.

Итак, подготовка успешно произведена, зеленый огонек СОН светится, — вставляем вилку лягушки в сетевую розетку. О подключении к сети нам сообщит индикатор PW , а о начавшемся процессе подзарядки – индикатор CH.

Когда аккумулятор наберет заряд, огонек CH гаснет, а индикатор FULL загорается. Это значит – пора вынимать аккумулятор из зарядника.

Вроде бы все просто. Но иногда возникают осложнения: не загорается индикатор СОН, несмотря на смену полюсов. Дело в том, что индикатор светится от остаточного напряжения на батарее, а если она полностью разрядилась – то индикации не будет.

В таком случае лягушку включают в сеть. Через некоторое время может замигать индикатор СН – зарядка пошла, все нормально! Если прогресса нет, то отключите лягушку и нажмите кнопку переполюсовки, а потом вновь подсоедините к сети.

Есть еще одна причина, по которой СОН не загорается. Просто этого индикатора нет, как и кнопки переполюсовки. Появились лягушки, в которых переполюсовка совершается автоматически.

Правила безопасности

Не оставляйте заряженную батарейку в заряднике!

Если засветился индикатор FULL – сразу отключайте лягушку от сети, извлекайте батарею. Иначе может произойти ее нагревание, в худшем случае она вздуется и выйдет из строя.

Многие пользователи не ждут, когда загорится FULL , а предусмотрительно прекращают процесс подзарядки через определенное время – когда набрано 80-90% заряда. И это хороший способ сохранить здоровье аккумулятору.

А некоторые владельцы лягушек говорят, что у них все прекрасно: батарея может спокойно оставаться в зарядном устройстве, и ничего с ней не случается.

Почему так происходит? Лягушка – универсальное устройство, но при этом не слишком умное. У нее есть входное напряжение – 220В, и выходное – например, 4.25 плюс-минус… ммм… китайцам виднее.

У батареи есть ее индивидуальное напряжение, при котором она набирает полный заряд. Оно может быть 3,6В, или 4,5В, или иметь максимальное значение – 4,8В.

Разрядившаяся батарея имеет напряжение значительно ниже номинала, и лягушка щедро кормит ее электротоком. Но вот резервуар близок к наполнению. Что происходит в этот период?

Если собственное напряжение аккумулятора 4,5В, а у лягушки – 4,2В, то просто загорится индикатор FULL , а ток в цепи прекратится из-за отсутствия разности потенциалов.

А если наоборот? Если у батареи собственное напряжение 3,8 В, а у лягушки – те же 4,5В? Полностью заряженный элемент питания остается под воздействием тока. Он работает не в режиме накопления заряда, а в режиме нагрузки, выполняет функцию сопротивления в электрической цепи – и вся избыточная энергия идет на его нагревание. В худшем случае можно даже фейерверк устроить, если надолго затянуть процесс зарядки!

На что обратить внимание при покупке

Удобное универсальное устройство может служить долго и счастливо, если его напряжение «ниже среднего». Техническая характеристика китайского устройства 4,25В, но есть экземпляры со значительным превышением этого параметра: и 4,6 В, и 5 В, и даже 7 В (явный брак).

Поскольку мы приобретаем лягушку для любых аккумуляторов, не зная их индивидуальных напряжений, то лучшим вариантом будет зарядник с напряжением 4 В и даже 3.9 В. Он не обеспечит 100% зарядки для батареи с напряжением 4.5В, но вернет ей работоспособность. И он прекрасно поладит с большинством батарей, у которых напряжение около 4В.

Значит, при покупке лягушки нужно измерять ее напряжение. Эту услугу должен оказать продавец. Хорошо бы знать и напряжение заряжаемых аккумуляторов, прежде чем подключать к лягушке. Иными словами, тестер для измерения напряжения в хозяйстве нелишний, и пользоваться им стоит.

А если вы не знаете напряжений своей лягушки и своего аккумулятора, тогда просто не дожидайтесь полной зарядки, довольствуйтесь уровнем заряда «больше половины».

Видео

Из видео вы узнаете, как правильно заряжать аккумулятор с помощью зарядки-лягушки.
