Как устроен LED-дисплей, технические характеристики ЛЕД экранов

02.09.2021

Перед тем как заказать LED-дисплей, предпринимателю важно понять, как устроена эта конструкция. В интернете мало хороших статей о том, из чего состоит LED дисплей и как он работает. Команда 1РК прямо сейчас исправит эту оплошность: предлагаем вам небольшой гайд по терминам и устройстве лед дисплея.

Что такое LED — дисплей

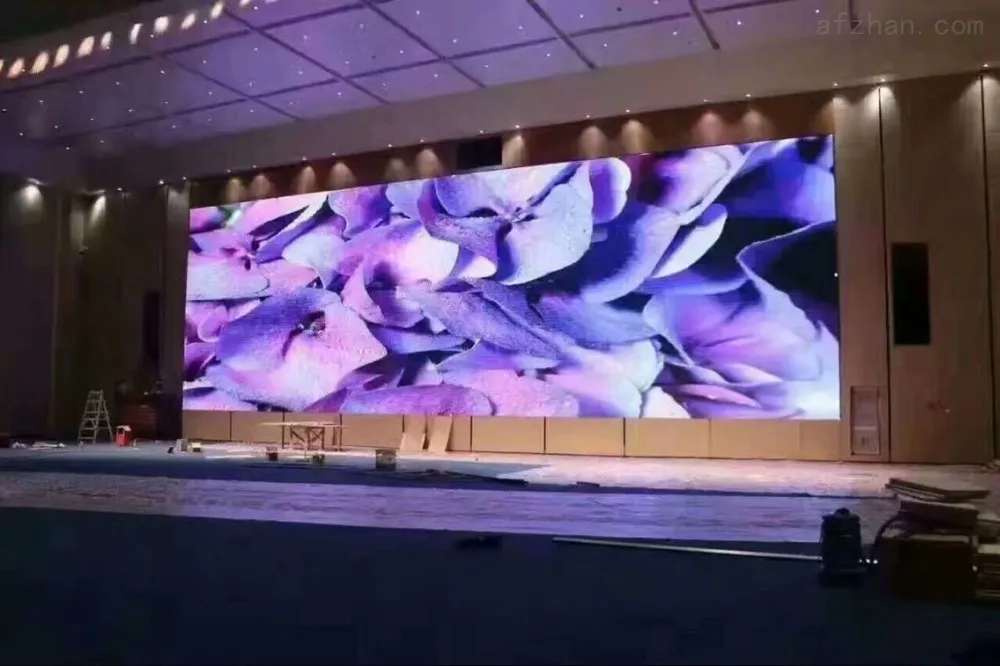

Светодиодный дисплей – это рекламное устройство, которое отображает и передает визуальную информацию. Для трансляции информации в LED панели встроены источники света – светодиоды.

Кстати, если перевести с английского аббревиатуру LED (Light Emitting Diode), получится «светодиод». Так что подсказка, из чего состоит лед-экран, уже присутствует в самом названии рекламной установки.

Если взглянуть на дисплей под микроскопом, то увидите, что светодиоды образуют пиксели. Пиксели в свою очередь создают модули. Светодиодные модули располагаются в кабинеты. Именно из этих кабинетов сделан лед-монитор.

Кто такой светодиод

Светодиод – маленький прибор, преобразующий электрическую энергию в свет. Он начинает светиться, когда ток проходит сквозь него.

Он не похож на лампочку: у него нет нити, которая со временем перегорает, и тонких элементов, способных сломаться или перегореть. Благодаря такому устройству диоды работают долго и экономно. В среднем светодиод рассчитан на 10+ лет беспрерывной работы.

Цвет диода зависит от кристалла, который в нем находится. Стоит изменить химический состав кристалла, как поменяется и получаемый цвет. Чтобы сходу определить цвет диода, корпус этого источника света окрашивают в тот цвет, который он транслирует.

Частота рефреша (обновлений) экрана

Важнейший показатель для ЛЕД дисплея, так как именно от него зависит качество картинки.

Частота обновления, она же частота рефреша – это скорость обновления кадров в секунду. К примеру, если у экрана частота обновления 100 Гц, это значит, что изображение обновляется 100 раз в 1 секунду.

Современные LED-дисплеи могут работать с частотой рефреша от 480 Гц и больше. Этого достаточно, чтобы человеческий глаз не замечал смены кадра. Когда частоты обновления недостаточно, наши глаза тут же заметит, что картинка словно бы отбивается с паузами, мерцает. Если смена достаточно быстрая, глаз воспринимает свет как постоянный.

Пиксель: что это такое

Пиксель – крохотная световая точка на дисплее, состоящая из светодиодов. Это пиксели формируют цветное изображение на мониторе.

Чтобы создать один пиксель, используют три светодиода разных цветов: красный (R – red), зеленый (G – green), синий (B – blue).

Шаг пикселя

Шаг пикселя – расстояние от центра одного пикселя до центра другого. Чем меньше расстояние между центрами (шаг пикселя), тем выше разрешение дисплея. В рекламном деле шаг пикселя обозначают буквой P. Существует шаг пикселя P1. 5, P2, P2.5, P3, P4, P5, P6, P8, P10, P16

Заказывая светодиодный дисплей на улицу или в заведение, обращайте внимание на этот показатель! Вам, как покупателю, нужно понимать, что шаг пикселя равен расстоянию, с которого приемлемо будут смотреть на экран. Если шаг пикселя P10, то оптимальное расстояние для просмотра изображения от 9 метров.

Пиксельная конфигурация и ее виды

Пиксельная конфигурация – это способ объединения диодов в пиксели. Существует два способа: DIP и SMD.

DIP-конфигурация

Это когда каждый светодиод помещают в плату в своей одежке, то есть своем корпусе и светиться диод монохромным цветом (белый, красный, синий, зеленый, оранжевый). Данная конфигурация чаще применяется для уличных LED экранов и LED строк, так как имеет более прочную структуру строения, что увеличивает пыле/влаго защищенность, меньшую подверженность к механическим повреждениям.

Монохромные Led строки имеют черный фон, на котором отображается информация красного, зеленого, желтого, синего, белого цветов на выбор. В комбинированных бегущих led-строках присутствует несколько цветов. При этом лед-строку можно разбивать на разные секторы с разными цветами, что очень удобно для привлечения внимания прохожих.

Бегущие строки предназначены для трансляции сменной информации в виде простых текстовых, графических либо анимационных элементов, могут служить как вывески, информационное табло, бегущая реклама. Можно выводить обычную статическую картинку или текст, но также бегущую лед-строку можно запрограммировать на большое количество сменной информации. При этом легко ее актуализировать или менять на новую.

Вы можете выбирать каким образом будет меняться информация, в какую сторону будет «бежать» текст, выпадать сверху или подниматься снизу, создавать интересные аннимационные контуры и т.п. Также существуют дополнительные датчики температуры и влажности, как раздельно так и совместно, которые часто заказывают к базовой комплектации, так как создается дополнительная ценность для прохожих.

Загружать и менять информацию помогает несложная компьютерная программа HD2020, обучиться работе, с которой очень просто.

SMD-конфигурация

RGB светодиоды, то есть три разноцветных диода, объединяют в одну линзу. На выходе получается высококачественная и реалистичная цветопередача с возможностью воспроизводить контент в Full HD качестве.

Дисплеи с SMD — конфигурацией обычно используют для монтажа как внутри помещений так и снаружи. SMD — дисплеи бывают внутренние который светятся менее ярко, так и наружные которые светятся ярко и четко не уступая по яркости DIP диоду.

Разрешение LED-дисплея

О разрешение вы наверняка слышали, особенно когда выбирали ноутбук, телевизор или компьютер.

Разрешение – это количество пикселей, которые расположены на 1 м² лед-дисплея. То есть то, как плотно пиксели размещены на мониторе. К примеру, оптимальное разрешение для экрана с шагом пикселя 10 мм – 1000 пксл/м².

Угол обзора

Угол обзора лед-дисплея – зона, в черте которой человек видит картинку яркостью от 10 до 100%. Для DIP угол обзора до 160% горизонтально и 90% вертикально, для SMD – и горизонтально, и вертикально  в пределах 120-160%.

Система управления бегущей строкой / Led экранами

Для бегущих строк используем контрольные карты (контролер), которые имеют свою внутреннюю память, куда загружается контент.

Далее клиент управляет видео-контентом через программу, которая устанавливается у клиента на компьютере. По сути это «облачное управление».

Передача информации (загрузка видео/ редактирование / смена изображения/ создание фото сценария/ вывод температуры, время, погоды и т.д.) на LED экран происходит через :

• Wi fi – Ноутбук/ПК/смартфон подключается к контролеру по сети WiFi.
• LAN — Ноутбук/ПК подключается к контролеру черeз кабель.
• USB – Флеш карта вставляется в USB вход контрольной карты.

Во всех вариантах дальше происходит загрузка видео на контролере, которое в дальнейшем проигрывается на бегущей строке.

Для LED экранов используем:

1. Контрольные карты (контролер) – устройство, которое имеют свою внутреннюю память куда загружается видео и воспроизводиться на экране.

Передача информации (загрузка видео/ редактирование / смена изображения) на LED экране происходит через :

• Wi fi – Ноутбук/ПК подключается к контролеру черeз WiFi .
• LAN — Ноутбук/ПК подключается к контролеру черeз кабель.
• USB – Флеш карта вставляется в USB вход контрольной карты

Во всех вариантах дальше происходит загрузка видео на контролере, которое в дальнейшем проигрывается на LED экране.

У контролера для LED экрана есть -Wi fi + USB+ LAN

2. Двух режимный контролер — устройство, которое имеют свою внутреннюю память + может транслировать информацию с внешних источников через HDMI кабель:

• ПК/Сервер
• Смартфон
• Воспроизведение реальной картинки на ПК



Таким образом небольшое видео можно загрузить на внутреннюю память контролера.

Большое видео загружается на сервер, который через кабель HDMI подключен к контролеру. Клиент заходит удаленно на сервер и управляет видео контентом (передача информации/ проигрывание видео / удаление файлов)

3. Видеопроцессор — устройство, у которого нет своей внутренней памяти. Видео процессор может только транслировать информацию с внешних источников:

• ПК/Сервер
• Камера
• Проектор
• DVD –проигрыватель



Вот мы и закончили с основными понятиями по LED-дисплеям. Надеемся, что смогли пролить свет на эти устройства. Заказать качественные светодиодные дисплеи вы можете на этом сайте, в Первой Рекламной Компании. Заказывайте звонок, и менеджер свяжется через 30 секунд.

Не забывайте знакомиться с другими статьями нашего блога! Мы собрали много полезного.

Светодиодный дисплей | это… Что такое Светодиодный дисплей?

ТолкованиеПеревод

Светодиодный дисплей

Светодиодный экран

Светодиодный экран — экран, в котором в качестве источника света используется полупроводниковый светодиод (LED).

Содержание 1 Классификация светодиодных экранов 1.1 Кластерные светодиодные экраны 1.2 Матричные светодиодные экраны 2 Преимущества 3 Недостатки 4 Применение 5 См. также

Классификация светодиодных экранов

Светодиодные экраны по принципу построения делятся на два типа — кластерные и матричные.

Кластерные светодиодные экраны

В кластерных экранах каждый пиксель, содержащий от трех до десятков светодиодов, объединен в отдельном светоизолированном корпусе, который залит герметизирующим компаундом. Такой конструктивный элемент называется кластером. Кластеры, образующие информационное поле экрана, закреплены при помощи винтов на лицевой поверхности экрана. От каждого кластера отходит жгут проводов к соответствующей управляющей плате, к которой они подключаются посредством электрических разъемов. Такой способ построения полноцветных светодиодных экранов постепенно отмирает, уступая место более технологичному матричному принципу.

Матричные светодиодные экраны

В этом случае кластеры и управляющая плата объединены в единое целое – матрицу, т.е. на управляющей плате смонтированы и светодиоды и коммутирующая электроника, которые залиты герметизирующим компаундом. В зависимости от размера и разрешения экрана, количество светодиодов, составляющих пиксель, может колебаться от трех до нескольких десятков. А распределение количества светодиодов по цветам в пикселе изменяется от типа применяемых светодиодов в интересах соблюдения баланса белого.

Преимущества

В отличии от других технологий, светодиодные экраны обладают некоторыми преимуществами. Высокая яркость. Возможность сборки экрана больших размеров (до сотен метров в ширину и высоту). Возможность регулировать соотношение высота\ширина.

Недостатки

К недостаткам можно отнести очень большой размер зерна у экрана. Сложность самостоятельной сборки. Высокая цена. Обычно очень низкое разрешение экрана.

Применение

В связи с высокой ценой и низким качеством изображения светодиодные экраны пока не получили высокого распространения. Однако все чаще используются в целях рекламы на улицах крупных городов.

См. также

• Светодиод
• Синий светодиод

Wikimedia Foundation. 2010.

Игры ⚽ Нужно сделать НИР?

• Светодиодная лампа
• Светозар Глигорич

Полезное

Как работают светодиодные и ЖК-экраны

С тех пор, как они стали отраслевым стандартом, многие из нас до сих пор не понимают, в чем разница между светодиодным и ЖК-экраном. От наших домашних телевизоров до ярких и смелых цифровых магазинов и электронных витрин, которые мы видим каждый день на главной улице, они стали важной частью нашей жизни, но очень немногие из нас понимают их на фундаментальном уровне.

Итак, как именно работают эти экраны и в чем разница между светодиодным экраном и ЖК-экраном? Ответы могут быть не такими сложными, как вы думаете.

Как работают ЖК-экраны?

ЖК-экран (жидкокристаллический дисплей) состоит из самого дисплея и подсветки, которая освещает его, с рассеивателем, расположенным между ними, чтобы поддерживать одинаковые уровни яркости по всему экрану. Сам ЖК-дисплей на самом деле не излучает никакого света и фактически работает, фильтруя подсветку на несколько отдельных пикселей и цветов.

Подсветка управляет непрозрачностью каждого пикселя с помощью электронных сигналов, поэтому, когда экран хочет показать черное изображение, он попытается заблокировать свет, а если он хочет показать белое изображение, он пропустит больше света. По этой причине ЖК-экраны не могут отображать столь сложный и глубокий черный цвет, как плазменные экраны, но для более крупных приложений (например, ЖК-меню и ЖК-рекламные щиты) этого часто более чем достаточно.

Одним из основных преимуществ ЖК-экранов, особенно для коммерческого применения, является то, что они потребляют меньше энергии, чем их плазменные аналоги. Они также могут быть намного ярче благодаря работе с подсветкой, что делает их подходящими для хорошо освещенных помещений и наружного применения в дневное время.

Недостатком, однако, является то, что угол обзора ограничен из-за глубины экрана. Конечно, сейчас это далеко не такая большая проблема, как на заре появления ЖК-экранов, учитывая, что экраны тоньше, но все еще ограничены по сравнению с плазменными.

Как работают светодиодные экраны?

Существует два основных типа светодиодных дисплеев: дисплеи с задней подсветкой, в которых используется массив светодиодов для освещения экрана аналогично ЖК-дисплею, и светодиодные экраны, излучающие свет в цветах RGB непосредственно с лицевой стороны дисплея. .

Оба варианта более рентабельны с точки зрения производства, поскольку производство светодиодов (светоизлучающих диодов) дешевле, чем ламп CCFL (люминесцентных ламп с холодным катодом), используемых в ЖК-дисплеях.

Опция прямого отображения обычно обеспечивает более глубокое и сложное изображение. В принципе (и в работе) светодиодные экраны мало чем отличаются от своих ЖК-собратьев. На самом деле качество изображения у обоих почти одинаковое.

Существует три основных конфигурации светодиодных экранов для домашнего и коммерческого использования:

Direct Lit — это наиболее доступная конфигурация, в которой используется наименьшее количество светодиодов. Они крупнее и не могут управляться отдельно, что означает, что они могут создавать менее сложное изображение. Однако они идеально подходят для более крупных и доступных дисплеев, где более высокое разрешение не так важно. Обратите внимание, что эти экраны, как правило, довольно глубокие, учитывая пространство, необходимое за экраном для установки более крупных светодиодов и рассеивателей.

Edge Lit — наиболее распространенная форма светодиодного экрана. Действительно, более чем вероятно, что телевизор, который в настоящее время стоит в вашей гостиной, использует эту конфигурацию. При этом светодиоды размещаются только по краям экрана, что позволяет сделать сами экраны намного тоньше. Поскольку светодиодов меньше, чем в полном массиве, у вас могут возникнуть проблемы с динамической подсветкой, если ваш экран не настроен должным образом.

Full Array — возможно, самый востребованный тип светодиодной подсветки (а также самый дорогой). Эти методы равномерно распределяют светодиоды для получения более равномерного света, что обеспечивает более динамичные цвета и освещение. В некоторых полноэкранных светодиодных экранах также используются цветные светодиоды, которые обеспечивают еще более широкий и глубокий диапазон цветов.

Что такое светодиодные экраны? (с картинками)

`;

Технология

Факт проверен

Г. Лейкер

Дата последнего изменения: 07 января 2023 г.

Светодиодные (LED) экраны представляют собой жидкокристаллические экраны, в которых используется светодиодная задняя подсветка вместо обычной подсветки с люминесцентной лампой с холодным катодом (CCFL).

Светодиодные экраны имеют множество преимуществ перед экранами с классической подсветкой и считаются лучшими продуктами. Они меньше ломаются, служат дольше, дают гораздо более яркий белый свет и быстро включаются.

Высокое качество обеспечивает сам светодиод. Светодиодные модули устойчивы практически ко всем типам повреждений. Сам светоизлучающий диод имеет срок годности в сотни тысяч часов. В течение этих часов работы качество не ухудшается или очень незначительно. Светодиодные экраны работают надежно и надежно, пока, наконец, не погаснут.

Самым большим и востребованным преимуществом светодиодных экранов является то, что они намного белее. Когда вы смотрите на белый экран вашего компьютера, каждый пиксель отображается белым цветом. Подсветка определяет, насколько ярким будет этот цвет. Эти типы экранов быстро включаются и почти сразу становятся настолько яркими, насколько это возможно. Эта функция быстрого прогрева обеспечивается природой самого диода.

Людей смущает тот факт, что когда монитор или телевизор называют светодиодным экраном, это не тот тип дисплея, которым он является. Все светодиодные экраны также являются ЖК-экранами. Информация выводится на ЖК-экран, а вот подсветка светодиодная.
