Как правильно выбрать вентилятор для корпуса компьютера

Новые технологии и программы разрабатываются каждый день, требуя от компьютеров всё большей производительности и отдачи. С каждым годом видеокарты, платы, процессоры и другие составляющие компьютера совершенствуются, что приводит к увеличению потребляемой и выделяемой энергии. В связи с этим пользователь нередко сталкивается с проблемой перегрева, что, в свою очередь, ведёт к ухудшению работы системы и поломкам составляющих ПК. Именно поэтому вентилятор – крайне важный аспект в нормальной работе компьютера. Все современные устройства оснащены той или иной системой охлаждения. Бывает, что вентилятор установлен только на процессоре или на видеокарте. Их задача – сохранять температуру только одного элемента, выбрасывая при этом горячий воздух в корпус. Такая система спасает отдельные детали, но общая температура внутри корпуса только повышается. Именно поэтому вентиляционная система должна быть полной и обслуживать все компоненты устройства. Корпусный вентилятор – отличное решение сразу многих проблем.

Рекомендации по выбору вентилятора для корпуса компьютера.

Критерии выбора

Срок службы системного блока напрямую зависит от системы охлаждения. Но перед тем как выбрать вентилятор для корпуса ПК, рассмотрим существующие разновидности кулеров и критерии, на которые стоит обратить внимание.

Тип компьютера

Для среднестатистических домашних или офисных компьютеров подойдут практически любые недорогие модели, подходящие компьютеру по таким параметрам как размер, скорость и т. д.

Чувствительность к шуму

Если вы восприимчивы к шуму, то стоит учесть этот показатель. Существует целый ряд инновационных моделей, способных подавлять шум благодаря особому строению лопастей. Стоят такие вентиляторы дороже.

Параметры использования ПК

Игровые компьютеры и ноутбуки нуждаются в усиленной системе охлаждения ввиду постоянного нагревания видеокарты и процессора. Если ваш ПК зачастую выполняет игровую функцию, стоит обратить внимание на более дорогие и качественные вентиляторы.

Внешний вид

Даже этот показатель для многих имеет значение. На данный момент самые элитные модели оснащены подсветкой, аксессуарами и необычными цветовыми решениями. Определившись с основными показателями, можно перейти к рассмотрению технической части и разобраться, какими характеристиками обладают кулеры и какие из них наиболее важные.

СОВЕТ.  для ноутбуков в качестве дополнительной системы охлаждения зачастую используются подставки.

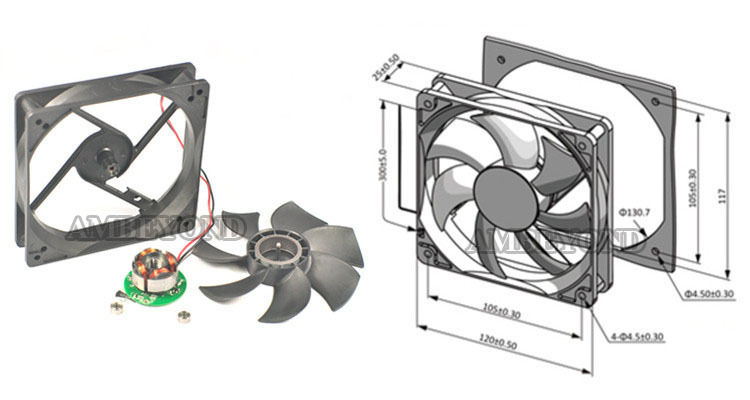

Диаметр вентилятора

Диаметр имеет большое значение при выборе кулера. Стандартные размеры – 80, 90, 92 и 120 мм. Не все диаметры универсальны – выбирать нужно в соответствии с размерами корпуса системного блока. Перед тем как покупать вентилятор, стоит замерить сам корпус и свободное место в нём, иначе кулер может попросту не влезть. Есть и другой способ – практически все производители указывают в инструкции к системнику размеры допустимого вентилятора. Говоря о технических особенностях, отметим, что кулеры с наибольшим диаметром лопастей работают быстрее и тише остальных.

Вид подключения

По типу подключения все кулеры можно разделить на 3 группы: 3 pin, 4 pin и Molex.

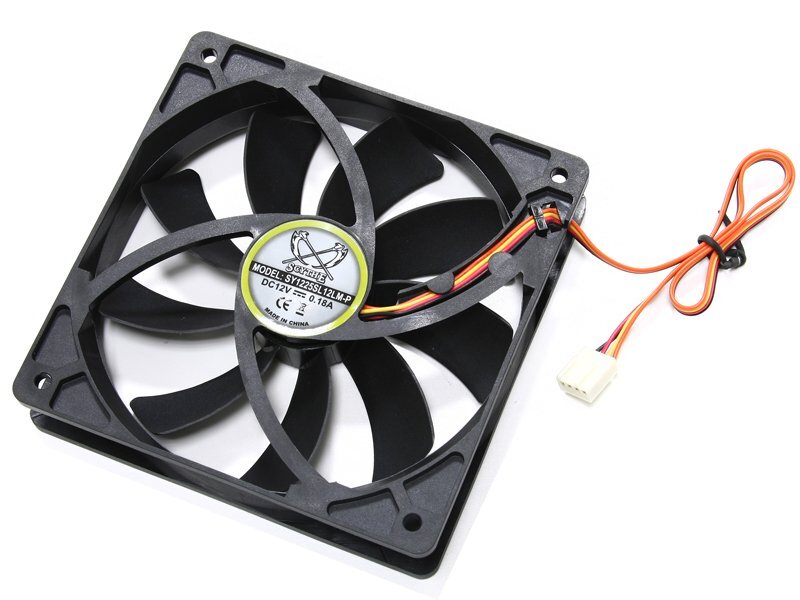

3 контакта (3 pin)

При данном типе вентилятор подключается к материнской плате при помощи 4 pin-разъёма, но только 3 из них задействованы. Это означает, что регулировать показатели кулера (к примеру, частоту вращения лопастей) будет проблематично.

4 контакта (4pin)

Этот способ подключения – самый надёжный. В нём задействованы все 4 контакта, что позволяет регулировать частоту вращения с учетом изменений напряжения.

Molex

Особенность данного типа заключается в том, что разъёмы на плате совсем не нужны: соединение связано напрямую с блоком питания. Регулировка частоты вращения в данном случае невозможна.

СОВЕТ. некоторые кулеры имеют комбинированный вид подключения.

Частота вращения и шумность

Единицей измерения этого показателя являются Децибелы (Дб). Его нормой считается предел до 25 Дб в больших моделях и 35 Дб в маленьких. Частота вращения – главный аспект в работе кулера, так как она и создаёт воздушный поток для охлаждения. Но эти два показателя взаимозависимы: чем выше частота, тем выше и уровень шума. Подбирать нужно так, чтобы их соотношение отвечало требованиям системного блока и в то же время не мешало. В среднем соотношение выглядит следующим образом (диаметр – обороты):

• 80 мм. – от 2000 до 2700 оборотов в минуту;
• 90-92 мм. – от 1300 до 2500 оборотов в минуту;
• 120 мм. – от 800 до 1600 оборотов.

Тип подшипника

Подшипник – это механизм, благодаря которому вращаются лопасти. Он подвержен наибольшему воздействию и износу из-за трения, а также является главным источником шума. Эта характеристика отвечает за долговечность кулера. К основным типам относятся:

1. Подшипник скольжения. Характеризуется непродолжительным сроком работы, средней шумностью и низкой ценой.
2. Подшипник качения. Отличается повышенной шумностью, но и срок работы значительно больше.
3. Гидродинамический подшипник. Данный тип обеспечен самосмазыванием, что снижает трение и продлевает срок эксплуатации.
4. Подшипник с магнитным центрированием. Основой этого механизма являются ось и магнитное поле, благодаря чему трения практически не происходит. Срок службы, соответственно, очень высок, как и цена.

Выбирая вентилятор, определитесь, какие характеристики для вас важнее. Производители представляют огромную вариативность, давая возможность подобрать что-то оптимальное для каждого.

Лучшие корпусные вентиляторы для сборки компьютера 2023 года

В этой статье мы научим вас всему, что вам нужно знать, чтобы купить лучшие вентиляторы для ваших нужд.

После просмотра всех соответствующих спецификаций корпусных вентиляторов и того, что они означают, мы также предоставим вам выбор из наших 5 лучших вариантов. Попутно мы также обсудим такие вещи, как разница между ШИМ и не ШИМ вентиляторами, когда вам нужны специальные контроллеры вентиляторов и многое другое!

Давайте погрузимся.

Лучший корпус для вентиляторов: be quiet! Dark Base 700 RGB

Перейти сразу к рейтингу

Что вам нужно от корпусных вентиляторов

Во-первых, давайте рассмотрим технические характеристики и то, что они означают.

Общие размеры вентилятора – 140 мм лучше, чем 120 мм?

Первое, что вам нужно знать, прежде чем покупать вентилятор корпуса, – это какой размер вам нужен. Большие вентиляторы могут толкать больше воздуха с меньшим шумом, но не в каждом корпусе найдётся место для вентилятора на 200 мм. В некоторых корпусах может даже не хватить места для стандартного 120-миллиметрового вентилятора, но это стандартные сложности корпусов Mini ITX.

Измерение «мм» означает миллиметры и измеряет одну из четырёх равных сторон вентилятора. (Не их радиус или диаметр, как вы можете подумать.)

Этому стандарту следуют все производители корпусных вентиляторов в отрасли, и это также приводит к тому, что «вентилятор на 120 мм» намного больше, чем кажется на самом деле – обычно немного больше ладони взрослого мужчины.

Размер вентилятора 120 мм

Самый маленький из «большой тройки» и самый вездесущий. 120-мм вентиляторы на сегодняшний день являются наиболее часто используемым форм-фактором для корпусных вентиляторов во всех размерах и ценовых диапазонах и даже встречаются в высококачественных решениях для охлаждения.

Например: большинство жидкостных решений для охлаждения процессора и большие охладители воздуха используют 120-мм вентиляторы для обеспечения самого лучшего тепловыделения.

Если вы собираете или модернизируете сборку Mini ITX / Micro ATX PC, то 120 мм вентиляторы будут вашим лучшим выбором. Если поддерживаются большие размеры вентиляторов, мы рекомендуем выбрать их вместо этого. Как уже было сказано ранее, большие вентиляторы могут толкать больше воздуха с меньшим шумом.

Варианты использования:

• Практически любое стандартное шасси от Mini ITX до Full Tower ATX
• Большинство радиаторов жидкостного охлаждения AIO

Размер вентилятора 140 мм

140 мм – второй наиболее используемый тип корпусных вентиляторов, но он не так распространён, как 120 мм. Во-первых, они с меньшей вероятностью будут совместимы со всё более сокращающимися по размерам корпусами ПК, заполняющими рынок сегодня.

Но даже в корпусах, совместимых с вентиляторами 140 и 120 мм, большинство пользователей предпочтут 120 мм. Хотя мы не можем установить точную причину этого, мы считаем, что это как-то связано с более низкими ценами и привычкой.

Варианты использования:

• Большие корпуса ПК, начиная с некоторых микро-ATX-машин и заканчивая средними башнями ATX, полными башнями ATX и расширенными башнями ATX
• Поддерживаемые радиаторы жидкостного охлаждения, пользовательские петли или другие

Размер вентилятора 200 мм

200 мм – третий наиболее используемый тип корпусных вентиляторов, но ещё более редкий, чем 140 мм вентиляторы. Чаще всего вы увидите их как предустановленные в специализированных корпусах Micro ATX / Mini ITX «cube» в качестве впускных вентиляторов, где

чистый размер помогает компенсировать потерянный потенциал охлаждения.

Если корпус не может использовать два вентилятора 120 мм спереди, скорее всего, вместо этого будет использоваться один вентилятор 200 мм.

Full ATX с поддержкой вентилятора 200 мм встречаются редко, но существуют и в настоящее время продаются.

Варианты использования:

• Либо самые маленькие, самые специализированные корпуса ITX / MATX cube, либо самые большие, самые экстравагантные башни ATX Full
• Часто предустановлены на совместимых корпусах

Необычные размеры корпусных вентиляторов

Хотя следующие размеры вентиляторов, которые мы собираемся обсудить здесь, немного выходят за рамки этой статьи и наших рекомендаций, мы всё же считаем, что их стоит упомянуть.

За пределами большой тройки вы можете увидеть некоторые другие размеры корпусных вентиляторов – обычно меньшие размеры, например 80 мм.

Они пригодятся в особенно компактных корпусах, которые слишком малы даже для, скажем, 120-мм вытяжного вентилятора. Они обычно встречаются в сверхмалых корпусах Mini ITX, Mini STX или Mini ATX, а также в некоторых тонких готовых ПК.

Иногда вы даже можете встретить вентиляторы размером более 200 мм, но вариантов использования для них мало.

Перед покупкой любых корпусных вентиляторов любого размера проверьте характеристики корпуса и совместимые вентиляторы. Даже если вы используете готовый ПК с неясным предустановленным вентилятором со столь же неясным размером, скорее всего, стоит поискать замену, которая способна на большее.

Однако не ожидайте увидеть дополнительные функции, такие как RGB, за пределами стандартных размеров вентиляторов «большой тройки».

Что такое ШИМ (PWM) вентилятор

PWM расшифровывается как Pulse With Modulation (импульс с модуляцией), а в контексте корпусных вентиляторов относится к вентиляторам, которые управляются с помощью этого метода.

ШИМ – это метод, используемый для управления множеством электроники, но в контексте ПК он предназначен для корпусных вентиляторов и кулеров.

Интересно, что некоторые (процессорные) воздушные охладители можно модернизировать, просто заменив вентилятор, который уже установлен на нём, и добавив лучший – или даже дополнительный – с другой стороны, чтобы помочь вытянуть или протолкнуть воздух через радиатор. В зависимости от размера рассматриваемого радиатора эта замена / дополнение часто может быть корпусным вентилятором 120 или даже 140 мм.

Сама широтно-импульсная модуляция может быть немного сложной для объяснения, но всё, что вам нужно знать, это то, что она по существу функционирует путём постоянного включения и выключения сигнала, что приводит к точному контролю мощности, поступающей на рассматриваемый компонент.

Вероятно, вы задаетесь вопросом – зачем беспокоиться о вентиляторах PWM?

Ответ: контроль.

В частности, PWM позволяет управлять такими вещами, как скорость вращения вентилятора или обороты в минуту. Без ШИМ ваши вентиляторы будут просто работать на полной скорости всё время, это также означает дополнительное энергопотребление и самый громкий профиль шума.

Вентиляторы PWM могут стоить немного больше, но дополнительные потраченные деньги почти всегда стоят того:

Мы не рекомендуем покупать корпусные вентиляторы без ШИМ.

Если вам интересно, как RGB влияет на это… Мы погрузимся в это немного позже.

Что такое RPM вентилятора

RPM или обороты в минуту – это показатель скорости вращения вентилятора.

Чем выше скорость вентилятора, тем больше воздуха вентилятор будет толкать или тянуть, но тем громче вентилятор будет и тем больше энергии он будет потреблять в вашей системе. Верно и обратное: если вы можете запустить вентилятор на более низких скоростях, вы можете сделать свою систему намного тише. .. но она не будет охлаждаться так же эффективно.

Большая причина покупать ШИМ-вентиляторы заключается в том, что такие вещи, как ваши обороты в минуту, могут автоматически контролироваться вашей системой, поэтому ваши вентиляторы работают тихо, когда мало что происходит, и ускоряются во время интенсивных задач.

С правильной кривой автоматического управления вентиляторы должны громко звучать только во время тяжелых игровых задач или интенсивных задач рендеринга CPU и GPU.

BIOS (базовая система ввода-вывода) вашей материнской платы обычно управляет кривыми вентилятора, которые также могут быть отрегулированы вручную, как видно из этого Gigabyte BIOS:

Вы также можете создать свои собственные кривые управления вентилятором с правильными приложениями. Это особенно рекомендуется, если вы хотите создать более тихий ПК, и даже больше – если вы используете жидкостный кулер.

Что такое CFM вентилятора

CFM означает кубические футы в минуту и является мерой воздушного потока в корпус или из него.

Чем выше CFM, тем лучше воздушный поток – и, следовательно, тем прохладнее в корпусе. Однако, для достижения максимального CFM вам нужно либо увеличить скорость вращения вентилятора с помощью системы управления, либо использовать вентилятор без ШИМ, который работает на полной скорости всё время.

При покупке корпусных вентиляторов CFM – это важный показатель, на который следует обратить внимание.

Средний 120-мм корпусной вентилятор будет предлагать где-то от 40-50 CFM, а особенно хорошие вентиляторы предлагают 50-60 CFM и выше. Более высокий CFM технически возможен при таком размере, но, в свою очередь, потребует смехотворно высоких оборотов в минуту, энергопотребления и уровня шума.

Вентиляторы статического давления и воздушного потока

Есть два разных вида корпусных вентиляторов: вентиляторы статического давления и вентиляторы с высоким воздушным потоком. Есть также ряд вентиляторов, которые занимают своего рода гибридную позицию, предлагая как высокий поток воздуха, так и приличное статическое давление, но встречаются редко.

Если вы похожи на большинство людей, ваш инстинкт, вероятно, заключается в том, чтобы пойти прямо на вентиляторы с высоким воздушным потоком и забыть об остальном. В конце концов, разве весь смысл вентилятора не в том, чтобы обеспечить хороший поток воздуха?

Да, но… статическое давление тоже важно. Чтобы понять, почему нам нужно объяснить концепцию статического давления.

По сути, статическое давление – это не скорость, с которой выталкивается воздух, и даже не количество. Вместо этого статическое давление – это сила, с которой выталкивается воздух. Во многих сценариях вентиляторы с высоким статическим давлением обеспечивают гораздо лучшую производительность, чем вентиляторы с высоким воздушным потоком, несмотря на гораздо более низкий CFM.

Это особенно относится к таким вещам, как радиаторы, но также может применяться ко многим позициям впускных вентиляторов.

Растущая популярность сплошных передних панелей с боковыми или нижними вентиляционными отверстиями означает, что вам действительно понадобятся вентиляторы статического давления в конфигурации «тяги», поскольку они смогут втягивать воздух с наибольшей силой.

Для вытяжных вентиляторов или впускных вентиляторов, не имеющих дело с передней панелью из твердого материала, лучше всего сосредоточиться на высоком воздушном потоке / CFM.

Положительный или отрицательный поток воздуха – что лучше?

Если вы много слышали о положительном или отрицательном воздушном потоке – или, точнее, положительном или отрицательном

давлении – и не уверены, что лучше, позвольте нам прояснить это очень быстро:

• Конфигурация с положительным давлением – это когда в корпус поступает больше воздуха, чем выталкивается. Это обычно рекомендуется для большинства пользователей, так как (особенно если у вас правильные фильтры) это сводит к минимуму попадание избыточной пыли в ваш компьютер.
• Конфигурация с отрицательным давлением – когда выталкивается больше воздуха, чем поступает. Это может быть хорошо, но это превращает внутреннюю часть вашего ПК в «вакуумный контейнер», что приводит к попаданию большого количества дополнительной пыли в ваш компьютер.

Для достижения наилучших результатов вам следует использовать слегка положительную конфигурацию давления.

Чтобы определить давление вашей конфигурации, просто сложите CFM ваших впускных вентиляторов и сравните его с кумулятивным CFM ваших выхлопных вентиляторов. До тех пор, пока воздухозаборник втягивает немного больше, чем выталкивается, у вас есть конфигурация с положительным давлением!

Измерения децибел (дБ) и шума вентиляторов

Как вы уже знаете, децибелы являются мерой звука. Вы можете не знать, насколько громкими на самом деле являются децибелы, поэтому мы предоставим вам справочную информацию:

• 0-10 децибел – чрезвычайно тихий и пограничный неслышимый звук. Например, звук падения булавки оценивается, примерно, в 10 децибел.
• 10-20 децибел – тихий, становятся слегка слышным на высоком уровне. Звук шелестящих листьев оценивается в 20 децибел.
• 25 децибел – это, примерно, уровень шепота.
• от 35 до 40 децибел – это звук пригорода ночью или бегущей реки.
• При 55-65 децибелах объект становится шумным – холодильник посреди ночи, нормальная громкость разговора и т.д.

В случае корпусных вентиляторов тихими считаются устройства с звуковым фоном ниже 20 децибел, средние вентиляторы находятся в диапазоне от 20 до 30 децибел, а громкие вентиляторы – всё что громче этого.

Большинство вентиляторов, которые мы перечислили ниже, попадают в тихий диапазон.

RGB и светодиодные вентиляторы

RGB и LED вентиляторы – это корпусные вентиляторы со светодиодами для подсветки.

RGB – это особая категория светодиодных корпусных вентиляторов, которые позволяют настраивать их цвета различными способами, в то время как обычные светодиодные вентиляторы придерживаются одного цвета.

Интересный момент, который следует отметить об RGB и светодиодных вентиляторах, заключается в том, что очень немногие из них предназначены для высокого воздушного потока и вместо этого предназначены для статического давления.

Хотя мы не уверены в точной причине этого, мы считаем, что это как-то связано с добавленным весом / различными производственными процессами для лопастей вентилятора, которые также должны переносить и отражать свет.

RGB и светодиодные вентиляторы никоим образом не повышают производительность, они только добавляют эстетической красоты.

Они также не являются признаком более высокого качества сборки. Выбирайте вентиляторы RGB/LED только в том случае, если вы хотите получить эстетические преимущества, так как это их единственное реальное преимущество. Если вы не пытаетесь показать внутреннюю часть вашего ПК, то дополнительная подсветка любого рода совершенно излишне.

В случае вентиляторов RGB вам также необходимо убедиться, что у вас есть доступный разъём RGB на материнской плате:

Вентиляторы RGB будут поставляться с двумя кабелями: один для самого вентилятора, а другой для RGB-ламп внутри. ШИМ – самого по себе – недостаточно для управления световыми эффектами RGB, и вам понадобится совместимый RGB-разъём на материнской плате.

Если у вас нет разъёма RGB на материнской плате – или если у вас недостаточно места для всех вентиляторов RGB, которые вы хотите установить, – тогда вам придется инвестировать в контроллер вентилятора.

Контроллеры вентиляторов и многовентиляторные установки

Если вам нужно использовать контроллер вентилятора, скорее всего, это как-то связано с проблемами настройки нескольких вентиляторов, особенно если вы собираете установку с более современной материнской платой.

В то время как более старые системы требуют контроллеров вентиляторов даже для одноканальных RGB-установок,

современные материнские платы среднего класса (например, материнские платы AMD AM4 x570), имеют по крайней мере один, а иногда и два выделенных разъёма для устройств RGB.

Однако, даже если вы не используете RGB… инвестиции в контроллер вентиляторов могут потребоваться. Это особенно часто встречается при сборке с материнскими платами Micro ATX или Mini ITX, которые имеют очень мало разъёмов для вентиляторов.

Купите контроллер вентиляторов, если какой-либо из следующих пунктов описывает вас:

• Вы хотите установить больше корпусных вентиляторов, чем позволяет ваша материнская плата
• Вы хотите установить вентилятор RGB, но ваша материнская плата не поддерживает эту функцию
• Вы хотите установить больше корпусных вентиляторов с RGB, чем позволяет ваша материнская плата

Пока все не согласятся с общим стандартом подсветки и управления RGB (пожалуйста, ребята),

вентиляторы и контроллеры, соответствующие бренду, будут необходимы.

Лучшие корпусные вентиляторы – наш выбор

Теперь пришло время перейти к нашим лучшим выборам. Сначала мы выбрали два варианта по стоимости, без каких-либо дополнительных опций, но с довольно превосходным воздушным потоком и приличным статическим давлением за такую цену.

После этого у нас есть тихий выбор, выбор по производительности и невероятно мощный выбор в нише RGB.

Теперь мы предоставим подробные спецификации и подробно обсудим каждый из продуктов:

1. Бюджетный выбор без ШИМ (PWM) – Arctic F12

   Если вы настаиваете на получении корпусного вентилятора как можно дешевле и не заботитесь об уровне шума… Вам поможет точный вентилятор Arctic F12!

   Arctic F12 – это 120-мм вентилятор охлаждения с самым высоким уровнем шума в этом списке, без ШИМ, о котором можно говорить, и, честно говоря, с хорошим сырым CFM.

   Но, это вентилятор статического давления, так что он довольно хорошо охлаждает большой радиатор или корпус. Если шум не вызывает беспокойства, и всё, что вам нужно, – это сырая производительность. Arctic F12 – отличный вариант!

2. Бюджетный выбор с ШИМ (PWM) – Noctua NF-P12 Redux

   Noctua NF-P12 – это наш выбор по стоимости, который представляет собой 120-мм вентилятор с действительно хорошим воздушным потоком и… нормальным уровнем шума.

   Noctua NF-P12 redux – это вентилятор с доминирующим серым цветом, который должен сочетаться с эстетикой большинства корпусов и может похвастаться действительно впечатляющим рейтингом 71 CFM. Он также обеспечивает приличное статическое давление, а это значит, что он должен хорошо работать практически в любом месте вашего компьютера: впускной, выпускной, охладители, радиаторы…

   Если всё, что вам нужно, это дёшевое охлаждающее решение для вашего ПК, то это оно. Он не особенно тихий, но и не особенно громкий. Он может похвастаться действительно впечатляющим необработанным воздушным потоком, он дешёвыйи поставляется от авторитетного производителя – чего ещё можно желать?

3. Полная тишина – be quiet! Silent Wings 3

   Наш тихий выбор происходит от известного производителя be quiet!. Мы выбрали их бесшумный вентилятор Wings 3 в качестве нашего лучшего выбора – в частности, модель 140 мм, хотя также доступен вариант 120 мм, если вы этого захотите.

   Первое, что вы можете заметить, это то, что да, это самый тихий вентилятор в этом списке. При рейтинге 15,5 децибел даже на максимальной скорости этот вентилятор не будет отвлекать вас громкими звуками, пока вы пыхтите за своим ПК с хардкорным рендерингом или игровыми задачами.

   Второе, что вы можете заметить, это то, что его CFM относительно низок – чуть менее 60 CFM. Хотя это, безусловно, хорошо, это также не здорово – почему он толкает меньше воздуха, чем наш бюджетный выбор?

   Во-первых, это вентилятор статического давления. Таким образом, в то время как он толкает меньше воздуха в целом, он толкает воздух сильнее, что делает его идеальным для всасывания из преимущественно герметичных передних панелей или проталкивания холодного воздуха через радиатор / охладитель.

   Это, своего рода, неотъемлемый недостаток «тихих» вентиляторов. Для тишины вы должны снизить максимальную частоту вращения и, вместе с ней, максимальный поток воздуха. Это не самый тихий вентилятор на рынке, но он выталкивает намного больше воздуха, чем самые тихие вентиляторы на рынке.

   Мы выбрали его для лучшего компромисса между сырой производительностью и тихой работой.

4. Производительный выбор с RGB – Deepcool RF120 RGB

   Наш выбор RGB не исходит от каких-либо громких имён, таких как Corsair или Thermaltake (во всяком случае, пока). Вместо этого мы выбрали Deepcool RF120 RGB. Это потому, что даже по сравнению с конкурирующими моделями от Corsair и других производителей он имеет превосходный воздушный поток… для вентилятора RGB.

   RGB, как и тишина, – это ещё одна из тех вещей, которые напрямую не влияют на производительность вентилятора, но всё же довольно важны.

   Производители RGB вентиляторов привержены статическому давлению. Вентиляторы статического давления великолепны, не поймите нас неправильно. Однако, если охлаждение корпуса является вашей основной заботой, и вы не имеете дело с герметичной передней панелью… тогда использование правильного вентилятора с высоким воздушным потоком для впуска / выпуска, как правило, является лучшим шагом.

   Вентилятор Deepcool RF120 RGB может похвастаться совместимостью с современными разъёмами RGB на вашей материнской плате и включенным (хотя и упрощенным) контроллером RGB. Поскольку воздушный поток является основной проблемой для большинства пользователей, это решение, которое подойдёт каждому.

   Хотите альтернативу статическому давлению для радиаторов, кулеров или впуска? Или просто хотите лучше RGB? Вместо этого получите Corsair ML140 / ML120

5. Выбор из ниши RGB – Thermaltake Riing Plus 20 RGB TT Premium

   Последнее, но не менее важное – это наш выбор из ниши полного RGB, Thermaltake Riing Plus 20 RGB Premium Edition.

   Это 200-мм вентилятор, обладающий невероятной поддержкой RGB, сверхвысоким воздушным потоком и большим статическим давлением. Он идеально подходит практически для любого сценария… если вы действительно сможете поместить этого «бегемота» внутри. Корпуса Micro ATX cube и некоторые полноразмерные башни ATX, скорее всего, подойдут для вентилятора такого размера.

   Если вы можете купить корпус, который может поддерживать такой вентилятор, мы настоятельно рекомендуем пойти на это. Чистый воздушный поток, который вы можете получить даже с одним из этих вентиляторов, действительно впечатляет, и мы даже видели некоторые корпуса, которые могут использовать сразу два.

   Мы не думаем, что преувеличиваем, когда говорим, что это самый большой, лучший вентилятор RGB, который мы когда–либо видели, и контроллер вентилятора поставляется в комплекте с ним!

Вопросы и ответы о корпусных вентиляторах

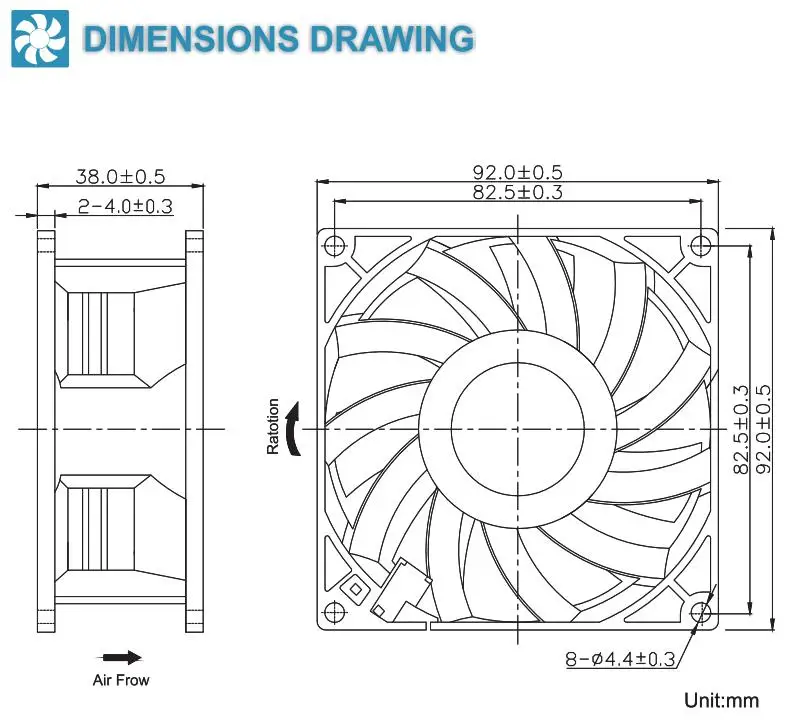

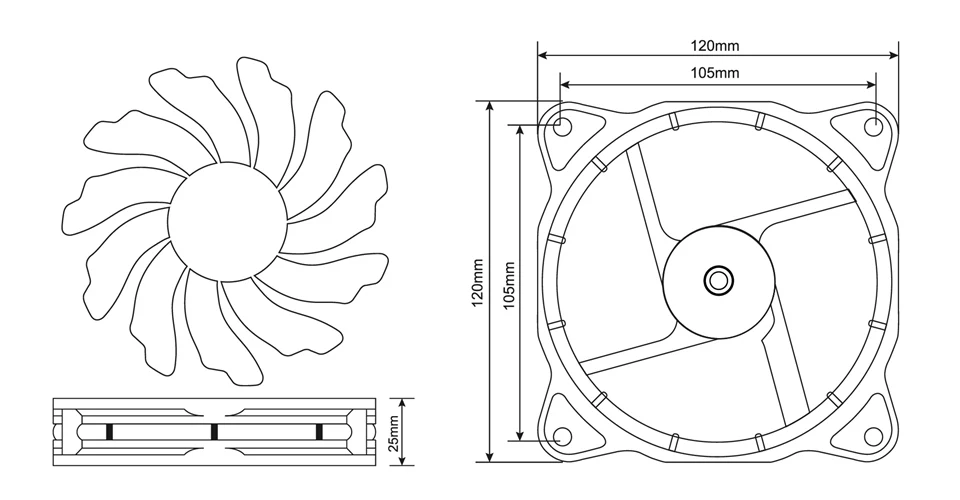

Как измеряется размер корпусного вентилятора?

Измеряют вертикальное или горизонтальное расстояние между отверстиями для винтов, а не по диагонали! Таким образом, расстояние между отверстиями для винтов 120-мм корпусного вентилятора будет равно 120 мм.

Как добавить больше вентиляторов, чем поддерживает материнская плата?

Если вы хотите добавить больше корпусных вентиляторов, чем у вашей материнской платы разъёмов, вы можете использовать «концентратор вентиляторов ПК». Некоторые модели позволяют управлять до 12 дополнительными вентиляторами.

Как выбрать лучшие вентиляторы для вашего персонального ПК

Ваш ЦП и ГП поставляются с охлаждающими вентиляторами, но они не будут ничего охлаждать, если температура окружающей среды в корпусе вашего ПК будет угрожающе высокой.

Вот почему вам нужны корпусные вентиляторы.

Пользовательские ПК обычно собираются в современных корпусах, которые поставляются только с одним паршивым вентилятором. Дело не в том, что производитель жалеет копейки, а в том, что выбор конфигурации корпусного вентилятора остается за пользователем.

И правильное выполнение этого условия имеет решающее значение для обеспечения оптимальной производительности и долговременной надежности вашего пользовательского ПК. Итак, вот как выбрать лучшие корпусные вентиляторы для вашего ПК.

Короткий ответ заключается в том, что одного корпусного вентилятора недостаточно для предотвращения перегрева компьютера.

А вот с охлаждением корпуса ПК

немного сложнее. Производитель корпуса оставляет эту задачу на вас, потому что нестандартные ПК не только имеют совершенно разные конфигурации компонентов, но и физическая ориентация охлаждающих вентиляторов также различается от одной сборки к другой.

Производительность вычислений прямо пропорциональна количеству ватт, которое вы можете передать через ЦП и ГП. Большая часть этой мощности рассеивается в виде тепла. Общая производительность ПК сильно ограничена, если вы не можете эффективно отводить тепло от компонентов.

Это проблема, потому что ПК с одним корпусным вентилятором функционально неотличим от духовки.

Связано: Как предотвратить перегрев компьютера и сохранить его прохладным

Таким образом, выбор правильной конфигурации корпусного вентилятора для вашего блестящего игрового или видеомонтажного оборудования оказывает существенное влияние на доступный тепловой запас. ПК, который работает прохладно, позволяет процессору и графическому процессору достигать более высоких тактовых частот в турборежиме, а также поддерживать их дольше.

Это бесплатное повышение производительности без погружения в мир разгона.

Как работает вентилятор корпуса?

Знание базовой конструкции типичного корпусного вентилятора для ПК позволяет легко понять технические характеристики и определить, какие из них идеально подходят для вашего варианта использования. Компьютерные вентиляторы имеют осевую или центробежную конструкцию. Осевые вентиляторы всасывают и выбрасывают воздух вдоль оси вращения лопастей, тогда как центробежные вентиляторы выбрасывают воздух перпендикулярно оси вращения.

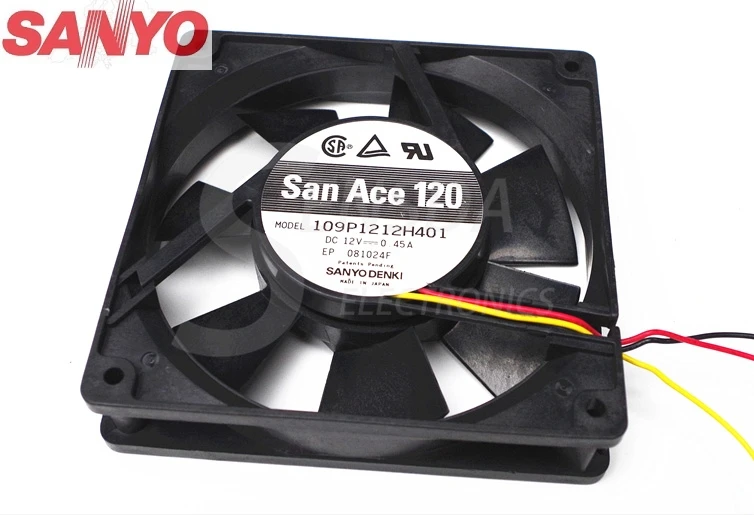

Поскольку в настольных компьютерах используются исключительно осевые вентиляторы, мы не будем использовать вентиляторы другого типа. Типичный осевой вентилятор состоит из трех основных частей — ступицы, лопастей и рамы. Лезвие и рама представляют собой простые пластиковые детали, но на втулке находятся самые дорогие и важные компоненты, такие как двигатель, подшипники и электроника.

Осевой вентилятор создает поток воздуха, приводя в действие двигатель, который вращает лопасти на высоких скоростях. Объем создаваемого воздушного потока зависит от скорости/крутящего момента двигателя, аэродинамической эффективности лопастей и множества других факторов.

Если вы ищете корпусной вентилятор, вы должны знать, как эти компоненты влияют на их стоимость и качество.

5 наиболее важных характеристик корпусных вентиляторов

Давайте посмотрим на различные спецификации, определяющие производительность вентилятора.

1. Оптимизация воздушного потока и статического давления

Производительность вентилятора определяется двумя взаимоисключающими показателями воздушного потока и статического давления. Первый измеряет количество воздуха, перемещаемого вентилятором за определенное время, обычно выражаемое в кубических футах в минуту (CFM). Чем выше воздушный поток вентилятора, тем больший объем воздуха он может перемещать, что положительно влияет на эффективность охлаждения.

Вентилятор с более мощным потоком воздуха идеален, когда вы выбрасываете горячий воздух из корпуса. Путь, по которому проходит воздух при выходе из корпуса, в этой конфигурации полностью свободен от препятствий. Теперь представьте себе тот же вентилятор, который прогоняет холодный воздух через радиатор с жидкостным охлаждением. Толстый радиатор с плотной ребристой структурой оказывает значительное сопротивление воздушному потоку.

Тот же вентилятор с большим расходом воздуха явно не справляется с этой ролью, потому что ограничительная сетка радиатора требует вентилятора, создающего более высокое статическое давление, чтобы проталкивать воздух через него. Такие вентиляторы имеют специальную геометрию лопастей, позволяющую жертвовать потоком воздуха для улучшения статического давления, измеряемого в паскалях (Па) или миллиметрах водяного столба (мм вод. ст.).

По своей природе оптимизированные по статическому давлению вентиляторы лучше используются в качестве приточных вентиляторов в ограничительных случаях с более высокой плотностью внутренних компонентов, обычно наблюдаемой в сборках малого форм-фактора, таких как ПК mini-ITX. Эти вентиляторы идеально подходят для проталкивания воздуха через толстые радиаторы и воздушные кулеры ЦП с плотными пакетами ребер.

2. Размер вентилятора

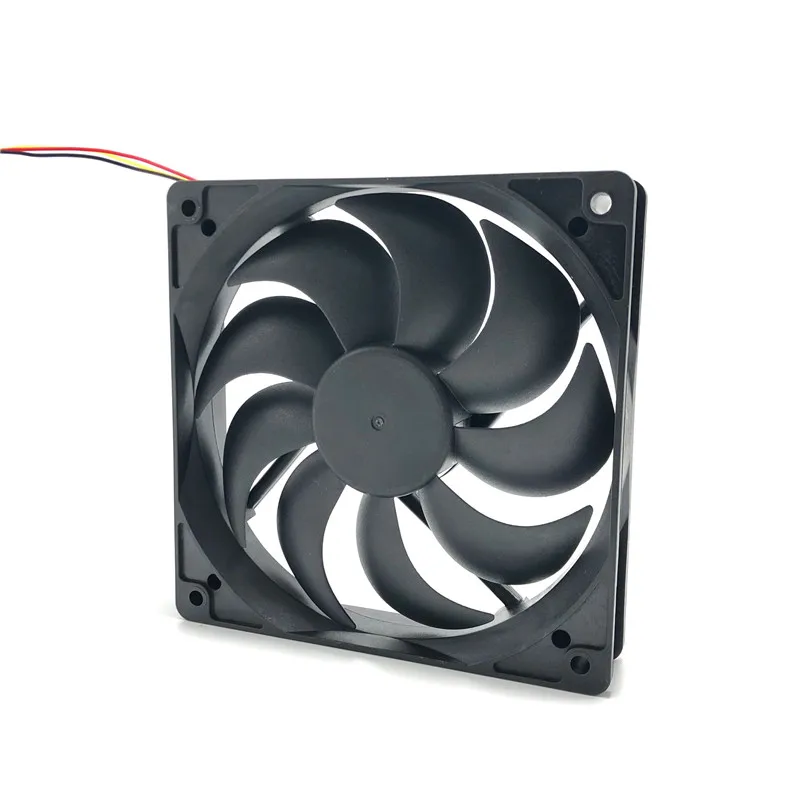

Размер осевого вентилятора выражается в миллиметрах и примерно равен длине рамы или диаметру лопастей вентилятора. Он влияет на количество воздуха, нагнетаемого вентилятором, которое, в свою очередь, зависит от двух основных факторов — площади поверхности лопастей и скорости их вращения.

Изображение предоставлено: Computer Fan/Wikimedia

Технически более крупные вентиляторы должны генерировать больший поток воздуха из-за большей площади поверхности лопастей, но дополнительный вес и аэродинамическое сопротивление также увеличивают потребляемый ток и энергопотребление. Вот почему более крупные вентиляторы спроектированы таким образом, чтобы вращаться медленнее, чтобы обеспечить примерно такой же объем воздушного потока, что и вентилятор меньшего размера, при том же уровне энергопотребления.

Поскольку большинство корпусных вентиляторов ПК рассчитаны на максимальное потребление энергии от стандартного разъема вентилятора материнской платы, независимо от их физического размера, общая мощность остается более или менее постоянной для всех размеров вентилятора. Неудивительно, что типичный 200-мм вентилятор вращается с максимальной скоростью 800 об/мин, обеспечивая почти такой же объем воздушного потока, как и 120-мм вентилятор, работающий на пределе 2000 об/мин.

Как правило, большие вентиляторы работают тише, чем их меньшие собратья, благодаря меньшей скорости вращения. Вы можете найти специальные вентиляторы, работающие на более высоких скоростях, но они потребляют больше энергии и требуют специальных контроллеров вентиляторов с более мощной подачей энергии.

Связанный: Лучшие контроллеры вентиляторов для ПК

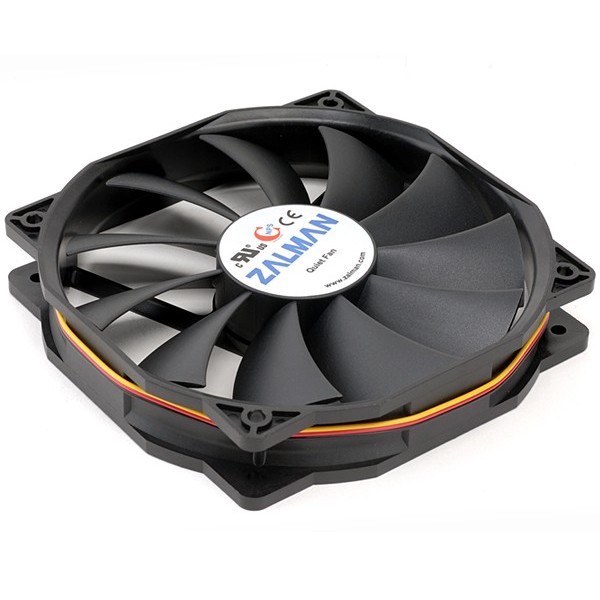

3. Толщина вентилятора

Толщина вентилятора, также выражаемая в миллиметрах, представляет собой второй набор чисел, выраженный рядом с размером вентилятора. В настольных ПК толщина вентилятора обычно составляет от 10 до 40 мм. Более толстый вентилятор обеспечивает больший поток воздуха по сравнению с более тонким аналогом того же размера по нескольким причинам.

Более толстые вентиляторы позволяют спроектировать лопасти с более крутым углом атаки, что позволяет им забирать большее количество воздуха за один оборот. Большая глубина не только увеличивает площадь поверхности лопасти, но и утолщенная рама также улучшает присущий вентилятору всасывающий эффект, который проявляется в более высоком статическом давлении.

4. Типы подшипников

Тип подшипника, используемого в корпусном вентиляторе, определяет его стоимость, срок службы и уровень шума при работе.

В самых дешевых вентиляторах используются подшипники скольжения, в которых стальной вал вращается внутри более мягкой латунной втулки. Эти подшипники работают тише при первом использовании, но со временем становятся шумнее. Они также имеют тенденцию выходить из строя раньше и более резко. Вентиляторы с подшипниками скольжения могут использоваться только в вертикальном положении. Установка их горизонтально в верхней или нижней ориентации приводит к преждевременному выходу из строя.

https://www.anrdoezrs.net/links/7251228/type/dlg/sid/UUmuoUeUpU2004338/https://www.youtube.com/supported_browsers?next_url=https%3A%2F%2Fwww. youtube.com%2Fwatch %3Fv%3DORPfV5VC_dU

В вентиляторах с двойным шарикоподшипником

используются традиционные шарикоподшипники на переднем и заднем концах вала. Такая конструкция значительно снижает трение, продлевая срок службы, и позволяет использовать вентилятор в любом положении. Единственным недостатком здесь является немного повышенный уровень шума по сравнению с подшипниками скольжения. Их варианты с одним подшипником используют подшипник скольжения на другом конце вала и не так надежны, как вариант с двойным шарикоподшипником.

Гидравлический динамический подшипник

сочетает в себе надежность конструкции шарикоподшипника с низким уровнем шума технологии подшипников скольжения. По сути, это модифицированный подшипник скольжения с канавками, вырезанными в виде елочки, для эффективного нагнетания смазки на вращающиеся поверхности. Конструкция сочетает в себе внутренние силы вращения вентилятора и гидростатический эффект смазки для создания поля давления, которое стабилизирует движущиеся части и устраняет трение. Такие вентиляторы служат дольше всех, поддерживая все направления. Единственным недостатком является их высокая цена.

Однако гидродинамические подшипники — не единственные гибридные конструкции, основанные на подшипниках скольжения. Подшипники Sunon Maglev и Noctua SSO также улучшают конструкцию за счет включения магнитов для стабилизации и уменьшения трения. Оба подшипника известны своим долгим сроком службы и низким уровнем шума.

5. ШИМ-управление скоростью вращения вентилятора на основе напряжения

Интеллектуальное управление скоростью на основе микропроцессора является основным преимуществом подключения вентиляторов к мощным системным платам ПК. В отличие от обычных вентиляторов постоянного тока, которые используют только два провода — один для VCC (питание), а другой — для земли, — у простейших корпусных вентиляторов для ПК есть дополнительный провод для сигнала тахометра, который передает скорость вращения вентилятора с помощью встроенного датчика Холла.

Эти трехконтактные корпусные вентиляторы позволяют компьютеру определять скорость вращения вентилятора и модулировать ее для достижения оптимального баланса между охлаждением и бесшумной работой. В таких конструкциях скорость вращения вентилятора модулируется изменением напряжения. Хотя это прекрасно работает на более высоких скоростях, значительное снижение напряжения для достижения более низких скоростей вращения вентилятора отрицательно влияет на производительность.

Более дорогие вентиляторы решают эту проблему, добавляя дополнительный провод для сигнала ШИМ (широтно-импульсной модуляции). Такие вентиляторы поддерживают постоянное напряжение, но скорость изменяется за счет быстрого включения и выключения вентилятора несколько раз в секунду с помощью схемы высокочастотного переключения. Добавленная сложность и компоненты, очевидно, обходятся дороже.

Оптимальная ориентация вентилятора

Теперь, когда мы выяснили, как правильно выбрать вентиляторы, вот несколько советов по правильному размещению вентиляторов внутри корпуса. Самое основное правило, которое следует помнить, — убедиться, что вы направляете поток воздуха через корпус из одной точки в другую.

Направление не имеет значения. Вы можете всасывать воздух из задней части корпуса и выпускать его спереди, и это будет работать до тех пор, пока вы не возражаете против того, чтобы лицо было заполнено горячим воздухом во время игры. Единственное исключение существует, когда воздух направляется вертикально. Горячий воздух естественным образом поднимается вверх, поэтому бороться с естественным процессом конвекции бесполезно.

Однако, что не работает, так это заставить фанатов с противоположных сторон корпуса работать друг против друга. Это не так плохо для вытяжных вентиляторов, но если вы поместите два впускных вентилятора на противоположных концах корпуса, противоположные потоки воздуха столкнутся. Образующийся в результате турбулентный поток заставит горячий воздух улавливаться и рециркулировать внутри корпуса.

Как объяснялось ранее, используйте вентиляторы с оптимизированным статическим давлением для проталкивания или прокачки воздуха через радиатор. Если ваш корпус плохо вентилируется (стеклянная или сплошная передняя часть) или по другим причинам мал и/или переполнен внутри, вам лучше использовать вентиляторы с оптимизированным статическим давлением для точек забора воздуха. Легко дышащие чехлы с сетчатыми передними кожухами могут обойтись вентиляторами с оптимизированным воздушным потоком для впуска, но это редко бывает оптимальным, если у вас нет достаточного количества вытяжных вентиляторов.

Оптимизация давления воздуха

Мы рекомендуем использовать как минимум три корпусных вентилятора, а для приложений с высокими нагрузками требуется больше. Сколько из них вы используете для выхлопа и впуска, определяет, имеет ли ваш корпус конфигурацию положительного или отрицательного давления воздуха.

Корпус, в котором используется больше всасывающих вентиляторов, чем вытяжных, будет испытывать положительное внутреннее давление воздуха просто потому, что больше воздуха нагнетается, чем выводится. Избыточное давление воздуха приводит к тому, что воздух выталкивается из каждого уголка и щели, что создает естественный барьер для пыли. Это очень желательная черта.

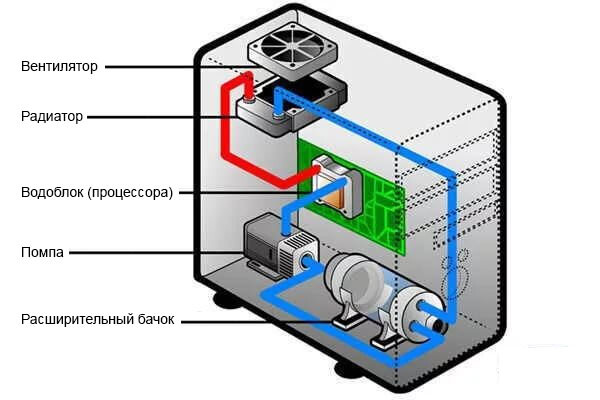

Связано: Объяснение охлаждения процессора: водяное и воздушное охлаждение

Тем не менее, установка положительного давления не всегда осуществима. Вам лучше сосредоточиться на отводе тепла из корпусов с плохой вентиляцией. Это требует большего количества вытяжных вентиляторов, что приводит к настройке отрицательного давления. Хотя это привлечет больше пыли, это, безусловно, лучше перегретых компонентов.

Только не переусердствуйте с оптимизацией отрицательного или положительного давления. В идеале вы хотите сбалансировать количество всасывающих вентиляторов с небольшим уклоном в сторону впуска, чтобы поддерживать положительное давление. В конце концов, более важно обеспечить обтекаемый поток воздуха внутри корпуса.

Как выбрать лучшие корпусные вентиляторы для ПК

Выбор поклонников корпусов для ПК может показаться ошеломляющим. Есть много информации для рассмотрения, без сомнения. Просто помните, что поддержание потока холодного воздуха в одном направлении — это самое важное, и вы не ошибетесь.

Охлаждение ПК: как настроить вентиляторы корпуса компьютера

Обеспечить достаточное охлаждение компьютера с помощью вентиляторов корпуса ПК не сложно, но это может быть сложно. Конечно, вы можете использовать подход «максимальной мощности», вставив как можно больше вентиляторов в корпус и на него, но это далеко не идеально. В настройке должна быть рифма или причина, иначе она станет чем-то совершенно неэффективным. Мы разбираем основы воздушного охлаждения вашего компьютера, чтобы вы могли избежать аварии, подобной Чернобыльской.

Корпусные вентиляторы и вентиляция

Каждый вентилятор имеет производительность в кубических футах в минуту (куб. фут/мин), которая измеряет объем воздуха, который он перемещает за минуту. Чем больше CFM, тем больше воздуха перемещает вентилятор. Для надлежащего воздушного охлаждения вашего компьютера вам необходимо иметь достаточное количество вентиляторов корпуса, чтобы нагнетать или вытягивать воздух из корпуса. Чем больше вентиляторов корпуса, тем выше общий CFM и больше воздуха, проходящего через ваш компьютер.

Учитывайте уровень шума, так как вентиляторы могут издавать сильный гул. Чтобы компьютер не был слишком громким, используйте меньшее количество вентиляторов или сделайте их тише. Также мигающие разноцветные огоньки не должны быть главной фишкой ваших корпусных вентиляторов.

Используйте правильное расположение вентилятора

Воздух проходит через вентилятор в одном направлении, с одной стороны и выходит с другой. Изменяя направление установки вентилятора, он может работать как на всасывание, так и на вытяжку. Также следует обратить внимание на размещение вентиляторов. Воздух должен свободно проходить через корпус. Как правило, вы хотите, чтобы вентиляторы корпуса перед корпусом втягивали воздух, а вентиляторы сзади выдували воздух.

Если в вашем корпусе есть вентиляционные отверстия в верхней части, их следует расположить как вытяжные вентиляторы, поскольку горячий воздух будет подниматься вверх. Для всасывания следует использовать боковые вентиляторы, хотя они часто не имеют воздушных фильтров. Чтобы предотвратить проблемы с пылью, вы можете изготовить свои собственные фильтры.

Пыль — бесшумный убийца

Говоря о пыли, вы хотите убедиться, что ваш компьютер не содержит пыли, насколько это возможно. В противном случае весь поток воздуха в мире не поможет охладить ваши компоненты. Чтобы уменьшить количество пыли в корпусе, убедитесь, что воздух, поступающий в корпус, сначала проходит через фильтр. Во многих чехлах есть съемные фильтры, которые можно очистить путем быстрого ополаскивания. Просто обязательно очищайте фильтры один раз в голубую луну. Оставляя фильтры грязными или покрытыми пылью, вы уменьшаете поток воздуха и мощность охлаждения.

Помимо вентиляторов и вентиляционных отверстий, другими важными точками проникновения являются многочисленные небольшие зазоры в корпусе и прилегающих частях. Вы не можете реально контролировать поток воздуха в этих точках, если только вы не хотите нанести на корпус герметик или герметик.

Фото Джеффа Кубины, взято с сайта Flickr Creative Commons

Отличные скидки на корпусные вентиляторы

Убедитесь, что ваши вложения не нагреваются и защищены с помощью надлежащих корпусных вентиляторов для ПК. NeweggBusiness предлагает широкий выбор корпусных вентиляторов, от самых простых до ярких RGB, для любого типа сборки.

Положительное и отрицательное давление воздуха

Оптимальное давление воздуха в корпусе компьютера — одна из самых обсуждаемых тем в компьютерном охлаждении. Проще говоря, компьютерный корпус может иметь:

• Положительное давление. Вентиляторы корпуса нагнетают в корпус больше воздуха, чем затем вытягивают его, поэтому давление воздуха внутри корпуса больше.

• Нейтральное давление – Давление воздуха в корпусе равно давлению воздуха снаружи корпуса. Трудно достичь, если вы не оставите дело открытым.

• Отрицательное давление — из корпуса вытягивается больше воздуха, чем нагнетается, создавая вакуум.
