Ремонтные микро-USB разъёмы для смартфонов/телефонов. Миниобзор

Эти микро-USB разъёмы оказались достаточно востребованы, так как у смартфонов и телефонов они иногда приходят в негодность. Заказал всевозможных видов (9 различных вариантов 9х3=27, всего 27 штук) и не пожалел.
Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся.
Двоюродный брат принёс смартфон на посмотреть. Говорит, что не заряжается. Оказалось, что сломано входное гнёздо, обломана пластмасска, как раз по плюсовому выводу.
СтОят сущие копейки. Заказал в августе. Недели через три получил. Кстати трек полноценный, отслеживался до самого дома.
Пакет стандартный китайский. Внутри «пупырка», перемотанная скотчем.

В ней пакетик с замком.

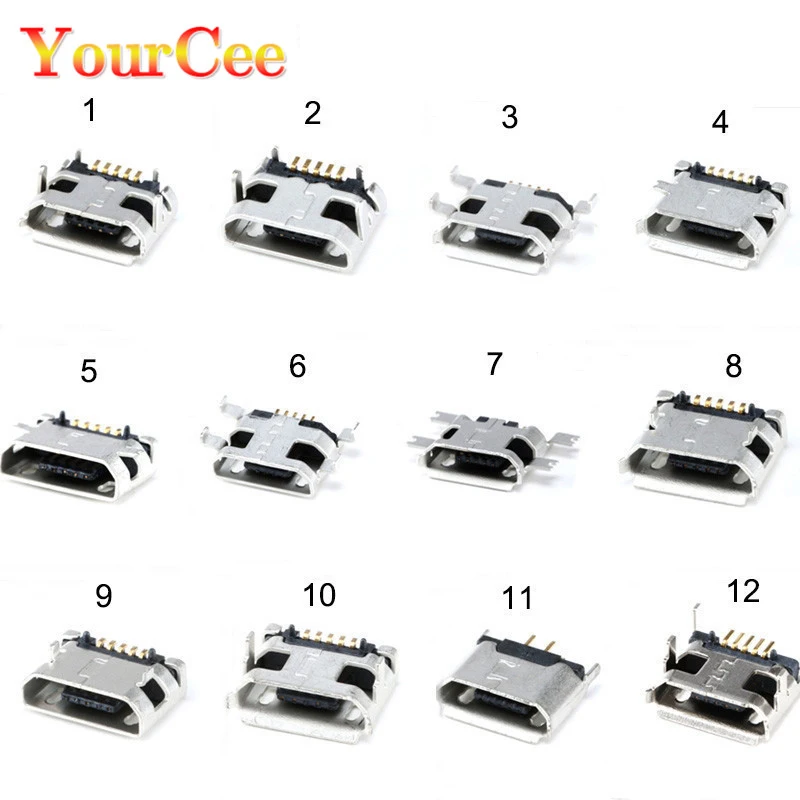

Внутри нарезки с различными вариантами микро-USB разъёмов: MC-003, MC-005, MC-006, MC-007, MC-008, MC-009, MC-011 MC-019 MC-021. Под каждый типоразмер своя форма блистера.

Плохо, что не подписаны, через полиэтилен не все разъёмы можно разглядеть, придётся вскрывать, искать, а затем заклеивать скотчем, чтобы не перемешались.

А вот и виновник. Достаточно распространённый вариант смартфона.

С виду разъём вполне себе исправный. Обломанный кусочек увидел только при помощи лупы.
При подсоединении зарядного кабеля ламель опирается на пластмасску, за счёт чего и обеспечивается надёжный контакт. Но краешек её был обломан и надёжного контакта не получалось. Это моя версия увиденного.
Но сначала я этого не знал и начал с пропайки разъёма. Для этого смартфон пришлось разобрать.

Пропайка не помогла (естественно). После того, как обнаружил истинную причину, заказал всевозможные варианты на Алиэкспресс.
Разъём выпаял уже после того, как получил ремкомплкет.
По габаритам есть небольшое отличие. Ушки пришлось немного раздвигать.

В остальном никаких замечаний не имею.
Процесс выпайки оказался намного сложнее установки на место.

Но всё хорошо, что хорошо заканчивается. Вживился, как родной.

Процесс зарядки пошёл, телефон зарядился.

Теперь можно собирать в исходное.
Эта фотография со страницы продавца. Она неправдоподобная. Поясню. Не все фотографии соответствуют тому, что присылает. Имеются отличия.

Именно поэтому выкладываю правильные фото по типоразмерам от других продавцов. Я просмотрел на Алиэкспресс различные разъёмы из моей комплектации. Выкладываю всё, что нашёл.
Принцип простой – один снимок (красивый) от китайских продавцов, второй следом – мой (того, что получил).
А теперь поподробнее.
MC-003. Применяется для OPPO X907 Nokia 5800 N71. Так написано на странице продавца. Я не проверял.

MC-005. Для каких моделей не написано, поэтому ориентируемся по внешнему виду.

MC-006. Для Blackberry 8520 Lenovo IdeaTab A2109 U018. Тоже не проверял.

MC-007.

Для каких моделей не указано.

MC-008. Это тот разъём, которым я и воспользовался.

MC-009 для Lenovo A690 A698T S686 S680 S850 S880 S890 S720 P700.
Очень похож на МС008, но расстояние между лапками меньше.

MC-011.

MC-019.

И, наконец, MC-021 для Sony Ericsson X10 X8 E10 E15 E16 J108 W100.

В целом, покупкой доволен. Всегда пригодятся.
Наверняка найдутся такие, кто посоветует купить в местном радиомагазине.
Но мы лёгких путей не ищем:)
Вот в общем-то и всё.
Надеюсь, хоть кому-то помог.
Удачи!

Устранение плохого контакта USB-разъема планшетного компьютера с периферийными устройствами

Здравствуйте уважаемые читатели сайта sesaga.ru. По истечении некоторого времени USB-шнур или штекер зарядного устройства начинают свободно болтаться в разъеме Micro-USB, и чтобы поставить планшетный компьютер на зарядку или подключить его, например, к ноутбуку, для закачки файлов, приходится изощряться разными способами.

Причиной плохого контакта в Micro-USB разъеме является его конструкция и материал, из которого он изготовлен. Возможно, если соблюдать технологию изготовления и материалы, то на конструкцию разъема жаловаться и не пришлось бы, но наши китайские братья научились делать сплавы металла из чего угодно, но только не из металла. Вот от этого мы и страдаем.

Посмотрите на часть штекера зарядного устройства, которая входит в USB-разъем – она подвижная, то есть ходит вверх-вниз.

В ней есть специальные защелки (выделены кружками), которыми штекер фиксируется в USB разъеме планшетного компьютера. В исходном состоянии защелки находятся внутри, и когда штекер вставляется в разъем, они выступают и, цепляясь за сделанные пазы в USB-разъеме, удерживают штекер в неподвижном состоянии. Когда же вынимаешь штекер, то, как я понял, его заднюю часть надо приподнять вверх, защелки уйдут вовнутрь, и штекер можно вытаскивать.

Все это хорошо, но «металл», из которого все это сделано, мягкий. Здесь и получается, что входная часть Micro-USB разъема расширяется, защелки перестают держать и штекер начинает болтаться, от чего нет надежного контакта. Причем контакты самого разъема расположены на тонкой диэлектрической площадке, в которую заходит штекер, и ввиду своей миниатюризации расстояние между контактами минимально.

Вот и получается, что стоит штекеру сдвинуться в любую из сторон, как происходит потеря контакта, или замыкание между контактами. А на работающем планшетнике, в момент зарядки, замыкание между контактами приводило его к перезагрузке.

Неисправность такого характера устраняется легко, но не окончательно. Чтобы полностью избавиться от этой болезни Micro-USB разъема — его надо заменить на качественный аналог. А так как это дорого, и не факт, что опять не нарвешься на подделку, можно устранить неисправность, не прибегая к помощи ремонтных сервисов. Здесь нам надо будет только сжать внешние края разъема, то есть поставить их на «место». Получается, что такая неисправность произошла вследствие механического воздействия, значит, механически и будем устранять. Опять же, если планшетный компьютер еще находится на гарантии, то естественно, обращаемся в сервисный центр.

Разбираем планшетный компьютер.

Снимем заднюю крышку, вынимаем аккумулятор, SIM-карту, флешку и откручиваем крепежные винты. Винтов в моей модели планшетника ZTE было 11 штук.

Теперь аккуратно снимаем общую крышку корпуса, закрывающую плату с радиокомпонентами. Здесь, как и в ПДУ, главное найти и отщелкнуть первую защелку. Но в отличие от ПДУ, пластмасса, из которой сделан корпус, мягкая, и отделить сенсорную панель легко. Как правило, сенсорная панель заходит в общую крышку корпуса, и поэтому вскрывать планшетник надо со стороны сенсорной панели.

В месте входа панели в общую крышку корпуса вставляете тонкую отвертку и, ведя вдоль корпуса, отщелкиваете защелки.

Когда снимите общую крышку, перед Вами откроется электронная начинка планшетного компьютера.

Отсоединяем гибкий шлейф.

Чтобы добраться до USB-разъема, придется отсоединить гибкий шлейф, который подключается к сенсорной панели.

Здесь сложного ничего нет. Кончиком отвертки поддеваете защелку и поднимаете ее вверх. Она должна встать вертикально. Никаких усилий, при этом, прилагать не надо.

Скорее всего, часть гибкого шлейфа будет приклеена к металлическому экрану. Аккуратно поднимаете шлейф и отрываете его от экрана. Когда же все будете собирать обратно, просто придавите шлейф пальцем, и он приклеится на место.

Теперь тяните шлейф из разъема на себя, и он спокойно выйдет.

Устраняем неисправность в USB-разъеме.

Приподнимаете плату, чтобы можно было добраться до USB плоскогубцами. Здесь наша задача сжать внешние края USB-разъема, чтобы они встали на «место».

Почему именно плоскогубцами? Я пробовал пинцетом, но усилие, которое надо создать, чтобы сдавить разъем, приходится прилагать слишком большое – а это опасно тем, что в момент сжатия мы не контролируем свою силу и можем пережать края. Тогда придется их отгибать, а это уже чревато тем, что можно окончательно погнуть и сломать USB-разъем или оторвать его от платы.

Сжимать надо не всю поверхность, а именно, ее середину. Если будем сдавливать по всей поверхности, то мы просто сплющим USB-разъем, а это нам не надо. Поэтому процесс будет такой:
угловой частью губок плоскогубцев слегка сдавливаете обе поверхности, а затем штекером от зарядки или от шнура проверяете. Если штекер будет болтаться, еще немного сдавливаете и опять проверяете.

Здесь главное не перестараться, чтобы не пришлось все выгибать обратно, поэтому весь процесс лучше сделать в несколько этапов.
Следующая фотография, наверное, немного пугающая, но маленьких плоскогубцев не было, поэтому и сжимал, какими были.

Очень туго делать тоже не надо. Возьмите свой телефон и проверьте, с каким усилием в него входит штекер от зарядного устройства или USB-шнура.

Когда все закончите, собирайте все в обратной последовательности. Возможно, у Вас возникнут трудности с установкой гибкого шнура обратно. Здесь все просто. Вставляете шлейф в разъем до упора и кончиком отвертки давите на верхнюю часть защелки.

Как дополнение, можно еще поджать среднюю часть штекера.

В этой статье я описал лишь один из способов устранения плохого контакта Micro-USB разъема планшетного компьютера. Если же у Вас есть другие варианты или способы, то буду очень признателен, если Вы расскажите о них, так как их станет уже несколько. Также можно почитать статью о профилактическом ремонте usb разъема телефона Samsung Galaxy S3.
Удачи!

WR-COM Micro USB 2.0 SMT Type B, горизонтальный, 5 контактов | Электромеханические компоненты

СВОЙСТВИЯ СВОЙСТВА
Продолжительность	10 000 Циклы спаривания
Качественный класс	10 000.	Розетка
Тип	Горизонтальный

. Медный сплав
Покрытие контактов	Золото
Тип контакта	Штампованный
Материал экрана	CILEDERERERENTERENTER
. RoHS

1 3 A90

Электрические свойства
I _R	0008
Working Voltage	30 V (AC)
Withstanding Voltage	100 V (AC)
Contact Resistance	30 mΩ

Application Notes

ANE014 USB 2.0 with REDFIT IDC SKEDD Connector
PDF

Продукты

Код заказа

Техническое описание

Загрузка

Интерфейс

Тип

Пол

Pins

Mount

I _R
(A)

Рабочий напряжение
(V (AC))

SPEC

6 файлов

Модели EDA: Компоненты

ZIP

Altium_WR-USB (rev22b).IntLib
|
11,3 МБ
Cadence_WR-COM_USB (rev22a).zip
|
53,8 МБ
Eagle_WR-USB (rev22c).lbr
|
402,6 КБ

CAD-файлы

ZIP

629105136821_1 (rev1).pdf
|
179,8 КБ
629105136821 (rev1).igs
|
2,6 МБ
629105136821 (rev1).stp
|
953,4 КБ

Скачать все 6 файлов в виде zip-архива

ZIP

Micro USB 2.0

Type B

Horizontal

Receptacle

SMT

Tape and Reel

612690
614001

Код заказа	DataSheet DataShing
629105136821	SPEC

Выборы 9007

. 0008

Order Code	Datasheet	Downloads	Application	Interface Type	Type	Gender	Pins	Mount	I _R (A )	Рабочее напряжение (В (AC))	Упаковка	Набор для проектирования	Образцы
