Электретный микрофон

Электретный микрофон — микрофон с принципом действия, сходным с микрофонами конденсаторного типа, использующий в качестве неподвижной обкладки конденсатора и источника постоянного напряжения пластину из электрета. Используется способность этих материалов сохранять поверхностный заряд в течение длительного времени.

Изобретён японским учёным Ёгути в начале 1920-х годов. Первое время микрофоны электретного типа были сравнительно дороги, а их очень высокое выходное сопротивление (в единицы мегаом и выше) заставляло применять для реализации исключительно ламповые схемы. Создание полевых транзисторов привело к появлению чрезвычайно эффективных и компактных электретных микрофонов, совмещённых с собранным в том же корпусе предусилителем на полевом транзисторе, и с 1970-х годов электретные микрофоны стали активно использоваться в бытовой технике и широком спектре приложений.

Принцип действия электретного конденсаторного микрофона основан на способности некоторых диэлектрических материалов (электретов) сохранять поверхностную неоднородность распределения заряда в течение длительного времени.

Тонкая плёнка из гомоэлектрета помещается в зазор конденсаторного микрофона (то есть конденсатора, у которого одна из обкладок (мембрана) имеет возможность перемещаться под действием внешнего акустического сигнала) либо наносится на одну из обкладок. Это приводит к появлению некоторого постоянного заряда конденсатора. При изменении ёмкости, вследствие смещения мембраны, на конденсаторе проявляется изменение напряжения, соответствующее акустическому сигналу.

Принцип действия гетероэлектретного микрофона: В таком микрофоне сама гетероэлектретная плёнка служит мембраной. При её деформации на её поверхностях возникают разноимённые заряды, которые можно зарегистрировать, расположив электроды непосредственно на поверхности плёнки (на поверхность напыляют тонкий слой металла (алюминий, золото, серебро и т.  п.).

В отличие от динамических микрофонов, имеющих низкое электрическое сопротивление катушки (~50 Ом ÷ 1 кОм), электретный микрофон имеет чрезвычайно высокий импеданс (имеющий емкостный характер, конденсатор ёмкостью порядка десятков пФ), что вынуждает подключать их к усилителям с высоким входным сопротивлением. В конструкцию практически всех электретных микрофонов входит предусилитель («преобразователь сопротивления», «согласователь импеданса») на полевых транзисторах, реже на миниатюрных радиолампах, с входным сопротивлением порядка 1 ГОм и выходным сопротивлением в сотни Ом, находящийся в непосредственной близости от капсюля. Поэтому, несмотря на отсутствие необходимости в поляризующем напряжении, такие микрофоны требуют внешний источник электропитания.





История развития микрофона

Конденсаторный микрофон

Устройство и принцип действия микрофонов

Угольный микрофон

Микрофоны

Микрофоны и их основные параметры

Динамический микрофон

Аналоговые компараторы напряжения Устройство и принцип действия

МКЭ-395-2 .

Микрофон конденсаторный электретный

Выберите категорию:

Все Диоды, диодные мосты импорт Диоды, диодные мосты отечественные » Диоды со склада » Диоды на заказ » Диодные мосты. Тиристоры, симисторы, модули тиристорные Стабилитроны Вставки плавкие керамика Вставки плавкие стекло Конденсаторы » Конденсаторы электролитические. »» Конденсаторы электролитические 1 мкф »» Конденсаторы электролитические 2,2 мкф »» Конденсаторы электролитические 10 мкФ »» Конденсаторы электролитические 22 мкФ »» Конденсаторы электролитические 47 мкф »» Конденсаторы электролитические 100 мкф »» Конденсаторы электролитические 220 мкФ »» Конденсаторы электролитические 470 мкФ »» Конденсаторы электролитические 1000 мкФ »» Конденсаторы электролитические 2200 мкФ »» Конденсаторы электролитические 3300 мкФ »» Конденсаторы электролитические 4700 мкф »» Конденсатор электролитический 4,7 мкФ » Конденсаторы пленочные » Конденсаторы керамические » Конденсаторы металлобумажные.

» Чип конденсаторы керамические Варисторы, терморезисторы, кварцы Резисторы » Резисторы постоянные »» Резисторы пленочные »»» Резисторы пленочные 0,125 Вт »»» Резисторы пленочные 0,5 Вт »»» Резисторы пленочные 1 Вт »»» Резисторы пленочные 2 Вт »»» Резисторы пленочные 0,25 Вт »» Резисторы углеродистые »» Резисторы проволочные »» Чип резисторы »»» ЧИП резисторы 0805 »»» Чип резисторы 1206 »»» Чип резисторы 0603 »» Резисторы цементные мощные »» Наборы резисторов » Резисторы переменные регулировочные » Резисторы переменные подстроечные Разъемы,тумблера, индикаторы,дисплеи Автоматические выключатели, реле, контакторы » Реле » Автоматические выключатели отечественные » Контакторы. Пускатели магнитные. »» Контакторы.Пускатели магнитные.Импортные » Автоматические выключатели импортные Транзисторы » Транзисторы импортные » Транзисторы отечественные Микросхемы » Микросхемы импортные »» Микросхемы логические »»» Микросхемы драйверов »» Микроконтроллеры »» Микросхемы аналоговые »» Микросхемы памяти »» Микросхемы приемопередатчиков »» Микросхемы таймеров, микросхемы часов »» Микросхемы стабилизаторов напряжения »» Микросхемы АЦП .Микросхемы ЦАП » Микросхемы отчественные »» Микросхемы логические »»» Микросхемы серии К561 »»» Микросхемы серии КР 1533 »»» Микросхемы серии ЭКР 1554 »» Микросхемы памяти »» Микросхемы стабилизаторов напряжения »» Микросхемы микроконтроллеров »» Микросхемы таймеров, микросхемы часов Материалы и оборудование для пайки и электромонтажа Динамические головки, головки громкоговорителя Микрофоны,звукоизлучатели Оптоэлектроника импортная » Оптопары » Светодиоды видимого спектра » Источники питания, драйверы светодиодов Оптоэлектронные приборы отечественные FINDER. Промышленные реле,интерфейсные модули,таймеры. SIEMENS.Контакторы Siemens Sirius 3RT, автоматические выключатели Siemens Sirius 3RV ABB. АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ СЕРИИ MS116, СЕРИИ MS132. WEIDMULLER. Универсальные клеммы EATON/MOELLER. Компактные щиты,автоматические выключатели, контакторы, принадлежности. AUTONICS.Решения для автоматизации. Дроссели , катушки индуктивности DC-DC преобразователи. AC-DC преобразователи. Датчики. Термостаты. WAGO. Клеммы для электромонтажных работ. Phoenix contact. Клеммы , контакты. OMRON. Реле, датчики.

Производитель:

ВсеПроизводитель 1Производитель 10Производитель 11Производитель 12Производитель 13Производитель 14Производитель 15Производитель 16Производитель 17Производитель 18Производитель 19Производитель 2Производитель 20Производитель 21Производитель 22Производитель 23Производитель 24Производитель 25Производитель 26Производитель 27Производитель 28Производитель 29Производитель 3Производитель 30Производитель 31Производитель 32Производитель 33Производитель 34Производитель 35Производитель 36Производитель 37Производитель 38Производитель 39Производитель 4Производитель 40Производитель 41Производитель 42Производитель 5Производитель 6Производитель 7Производитель 8Производитель 9

Скидка 20% при покупке от:

Вседанет

Результатов на странице:

5203550658095

Истинный конденсатор против.

Elektret Condenser

Студийные микрофоны часто рекламируются как «настоящие конденсаторные». Что это значит, и есть ли такое понятие, как «фальшивые» конденсаторные микрофоны?

Как объяснялось в нашем предыдущем уроке «Что такое конденсаторный микрофон», конденсаторный капсюль представляет собой конденсатор, емкость которого изменяется в зависимости от ритма звуковых волн, попадающих на диафрагму. Однако электроника микрофона может почувствовать это изменение емкости только в том случае, если капсюль конденсатора заряжен или «поляризован» напряжением. Для хорошей чувствительности это напряжение поляризации должно быть достаточно высоким.



Есть два способа применить этот электрический заряд. Традиционным способом является поляризация капсулы внешним напряжением. В студийных приложениях это не проблема. Стандартной системой питания является фантомное питание P48, которое выдает 48 вольт — достаточно для поляризации капсюля, хотя многие современные конденсаторные микрофоны содержат преобразователи напряжения для еще более высоких напряжений (обычно 60-80 вольт).



Другой метод поляризации заключается в постоянном «замораживании» электрического заряда в капсуле. Делается это путем нанесения специального вещества под названием «электрет». Термин «электрет» был придуман, потому что это электростатический эквивалент постоянного магнита. Обычно электретная пленка наносится на заднюю пластину капсюля; эта разновидность называется «бэк-электрет».

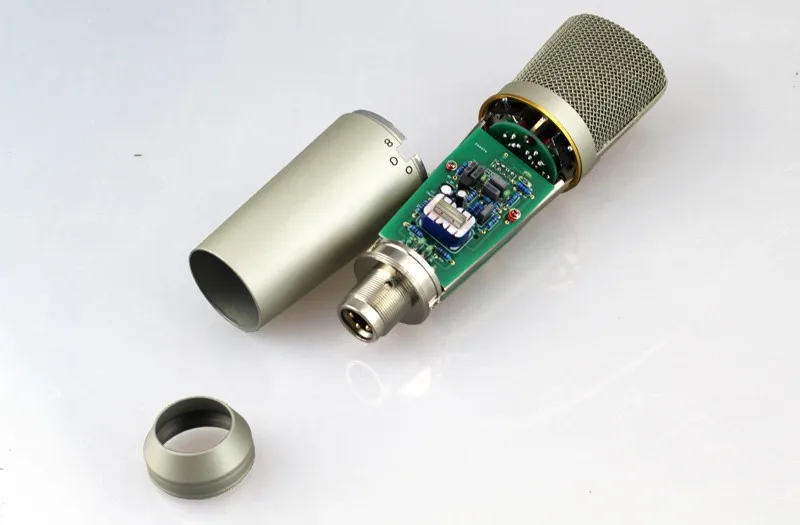

Не требуя высокого напряжения питания, технология электретных конденсаторов подходит для мобильных устройств, которые должны работать при низком напряжении батареи. Сотовые телефоны, портативные компьютеры, мобильные записывающие устройства и видеокамеры работают с электретными конденсаторными капсюлями. Это также связано с тем, что электретные конденсаторные капсулы можно производить недорого в больших объемах. По тем же причинам в некоторых менее дорогих студийных микрофонах также используются электретные конденсаторные капсюли.



Тот факт, что электретные конденсаторные капсулы чаще встречаются в более дешевых продуктах, сделал эту технологию сомнительной репутацией. Кроме того, некоторые ранние электретные конденсаторы выходили из строя через несколько лет, потому что теряли электрический заряд.



В качестве реакции был придуман термин «настоящий конденсатор» для внешне поляризованных капсюлей, чтобы отличить их от электретных конденсаторов предположительно более низкого качества. Но это маркетинговый термин. Технически не существует такого понятия, как «ложный» или «ненастоящий» конденсаторный капсюль.



Честно говоря, электретные конденсаторные капсюли не обязательно должны звучать плохо; и современные образцы не теряют свой электрический заряд, как некоторые из их предков 1970-х годов. Ряд уважаемых производителей достаточно убеждены в технологии электретных конденсаторов, чтобы использовать ее в своих первоклассных микрофонах, некоторые из которых стоят более 2000 долларов!

Хороший звук — это не просто результат определенной схемы поляризации. Превосходное качество звука достигается за счет отличной инженерной мысли и большого внимания к деталям при производстве.



На случай, если вам интересно: во всех конденсаторных микрофонах Neumann используются «настоящие конденсаторные» капсюли с внешней поляризацией.

Полное руководство по электретным конденсаторным микрофонам – Мой новый микрофон

Вы когда-нибудь использовали микрофон в электронном устройстве, в студии или в кино? Скорее всего, это был электретный конденсаторный микрофон. Эти микрофоны широко распространены в нашей повседневной жизни, и о них стоит знать.

Что такое электретный конденсаторный микрофон? ECM — это тип преобразователя конденсаторного микрофона, что означает, что он работает на электростатическом принципе. Конденсаторные микрофонные капсюли, по сути, работают как конденсаторы и требуют почти постоянного заряда, обеспечиваемого электретным материалом (сочетание электричества и магнита) внутри капсюля.

В этом полном руководстве мы дадим дальнейшее определение электретным конденсаторным микрофонам (ECM), рассмотрев их конструктивные характеристики, принципы работы, области применения и, конечно же, несколько примеров электретных микрофонов.

---

Содержание

• Что такое электретный конденсаторный микрофон?
• Что такое электретный материал?
• Немного истории об электретных конденсаторных микрофонах
• Типы электретных микрофонов
• Как работают электретные конденсаторные микрофоны?
• Применение электретных конденсаторных микрофонов
• Примеры электретных конденсаторных микрофонов
• Похожие вопросы

---

Что такое электретный конденсаторный микрофон?

Электретный конденсаторный микрофон, как следует из названия, относится к типу конденсаторных микрофонов.

Основное различие между ECM и «обычным» конденсаторным микрофоном заключается в способе поляризации (зарядки) конденсаторного капсюля микрофона.

Как мы рассмотрим в следующем разделе, как работают электретные конденсаторные микрофоны? Конденсаторные капсулы действуют как конденсаторы с параллельными пластинами и требуют фиксированного заряда на своих пластинах для правильной работы.

Поляризационное напряжение, вызывающее фиксированный заряд на пластинах, обычно подается внешними средствами (обычно через фантомное питание или внешний источник питания с полевыми транзисторами и ламповыми конденсаторами соответственно).

Однако есть и другой способ снабжения пластин фиксированным зарядом, а именно, как вы, наверное, догадались, добавление электретного материала в конструкцию капсюля.

Таким образом, электретные конденсаторные микрофоны используют электретный материал в своих диафрагмах для поддержания «квазипостоянного» заряда на пластинах. Это высвобождает ресурсы, так что методы питания могут использоваться более эффективно для питания преобразователей импеданса, печатных плат и других активных компонентов внутри микрофона.

---

Что такое электретный материал?

Так что же это за волшебный, постоянно заряженный электретный материал, который мы обсуждали?

Электретный материал – это любой диэлектрический материал, обладающий квазипостоянным электрическим зарядом или дипольной поляризацией. Эти материалы создают постоянные внутренние и внешние электрические поля и могут эффективно заряжать другие электрические компоненты, такие как конденсаторы.

Как уже упоминалось, термин «электрет» происходит от электростатического и магнитного. Электреты, по сути, являются электростатическим эквивалентом постоянного магнита.

Электретные материалы обычно обладают высоким электрическим сопротивлением и химической стабильностью и сохраняют свой электрический заряд в течение длительных периодов времени (сотни лет).

Электреты обычно изготавливают путем плавления диэлектрического материала и затвердевания этого материала в сильном электростатическом поле. Полярные молекулы естественным образом выравниваются в этом электростатическом поле, пока материал плавится, и остаются в этом положении, пока материал затвердевает, создавая постоянное электростатическое смещение.

В микрофонах электретным материалом обычно является политетрафторэтилен (ПТФЭ) в виде пленки или растворенного вещества.

---

Немного истории об электретных конденсаторных микрофонах

Первые электретные конденсаторные микрофоны действительно были грубыми. Первый электретный микрофон был разработан в 1920 году (Йогучи из Японии), но только в 1961 году электретные микрофоны можно было эффективно использовать в готовых к продаже продуктах.

Точнее, это был электретный микрофон из фольги, изобретенный в 1961 Джеймсом Уэстом и Герхардом Сесслером из Bell Laboratories.

Первый ранний электретный микрофон был произведен в 1938 году компанией Bogen Company и был известен как No-Voltage Velotron. К сожалению, в то время электретная технология была грубой (мягко говоря), и хотя эти микрофоны работали, вскоре электретный материал начал терять свой заряд и делать микрофон неэффективным.

Первым успешным электретным конденсаторным микрофоном, появившимся на рынке, стал Sony ECM-22P.68.

Sony ECM-22P

Sony упоминается в следующих статьях My New Microphone:
• 11 лучших брендов AV-ресиверов в мире
• 14 лучших брендов наушников в мире
• 13 лучших брендов наушников В мире
• 9 лучших брендов автомобильных стереосистем в мире
• 11 лучших брендов портативных/полевых аудиомикшеров/рекордеров
• 11 лучших брендов звуковых панелей на рынке
• 8 лучших брендов портативных Bluetooth-динамиков на рынке

Даже на заре появления коммерчески доступных электретных микрофонов технология была в лучшем случае несовершенной. Фактически, в то время появился термин «настоящий конденсаторный», чтобы отличать превосходные конденсаторные микрофоны с внешней поляризацией от их электретных аналогов.

С тех пор электретная технология прошла долгий путь, и сегодня она используется во многих студийных конденсаторных микрофонах профессионального уровня и даже в измерительных микрофонах.

Чтобы узнать больше об истории микрофонов, прочитайте мою статью История микрофонов: кто и когда изобрел каждый тип микрофона?

---

Типы электретных микрофонов

Существует 3 основных способа добавления электретного материала в ECM для обеспечения постоянного заряда. Вот эти 3 типа электретов:

1. Фольгированный электрет
2. Задний электретный
3. Фронтальный электретный

Что такое электретный конденсаторный микрофон с фольгой?  В электретном конденсаторном микрофоне с фольгой в качестве диафрагмы используется пленка из электретного материала, а не отдельная пластина диафрагмы, покрытая электретным материалом (как передний электрет). Электреты из фольги являются наиболее распространенными, но электретными микрофонами самого низкого качества, поскольку электретные пленки плохо работают в качестве диафрагм.

Что такое задний электретный конденсаторный микрофон?  Задний электретный микрофон — это конденсаторный микрофон с постоянно заряженным капсюлем из-за того, что электретный материал закреплен на его неподвижной задней панели. Отсутствие закрепления электретного материала на передней пластине (диафрагме) повышает точность диафрагмы, а электрет более долговечен, поскольку он неподвижен.

Что такое передний электретный конденсаторный микрофон?  Передний электретный конденсаторный микрофон — это электретный микрофон без задней панели. Скорее, конденсатор образован диафрагмой и внутренней поверхностью капсюля микрофона. Электретная пленка прикреплена к внутренней передней крышке микрофона, а диафрагма подключена к входу полевого транзистора.

Бытовая электроника и электронные модули управления проектами также поставляются с различными типами выходных разъемов. К ним относятся:

• Штыревой
• Клеммный
• Проводной

Штыревой ECM имеет несбалансированные выводы микрофона для передачи сигнала.

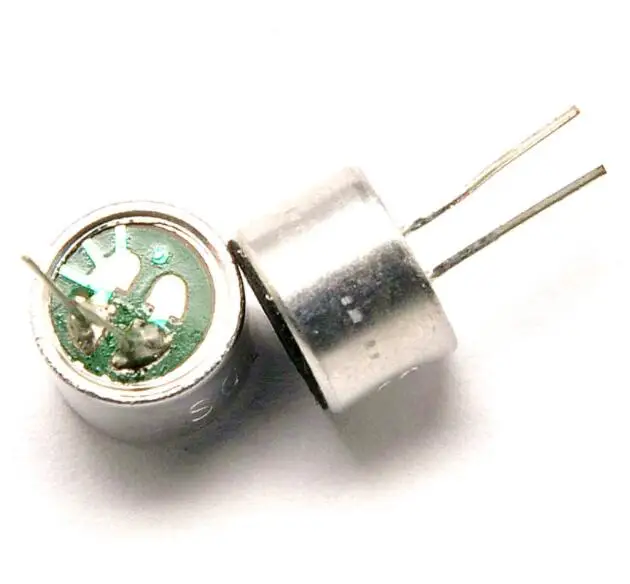

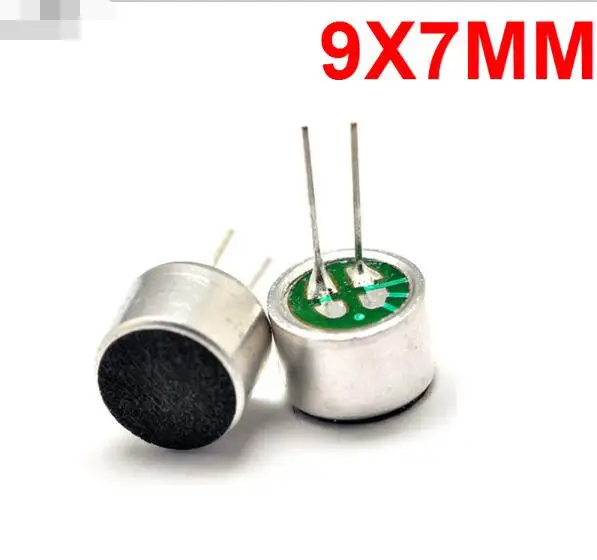

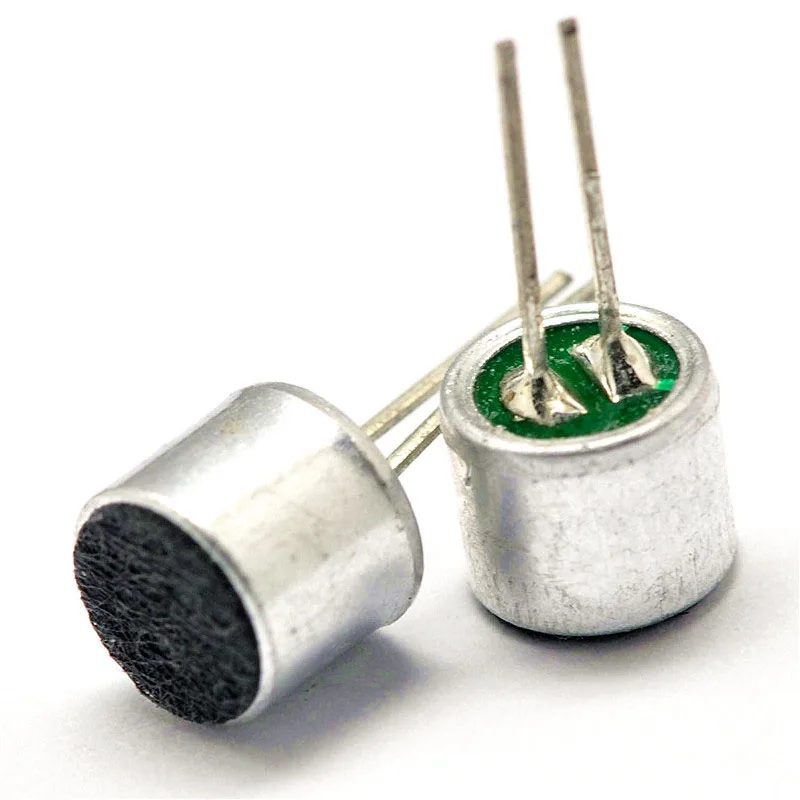

ECM штыревого типа

ECM клеммного типа немного более универсальны и имеют свои клеммы для подключения к различным цепям.

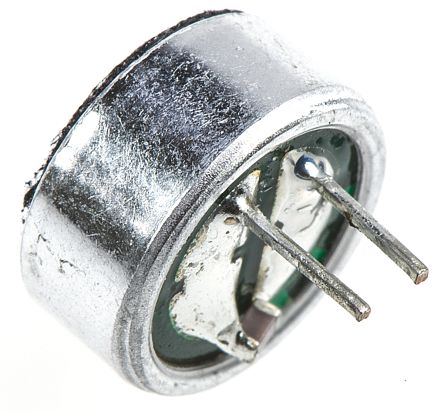

Клемма ECM

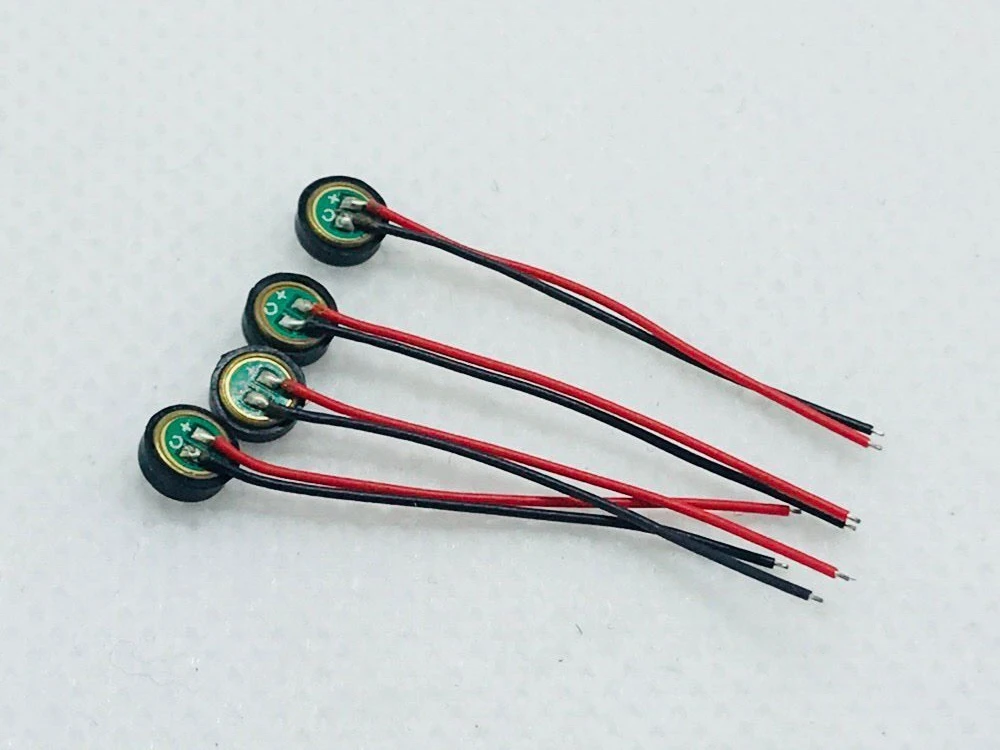

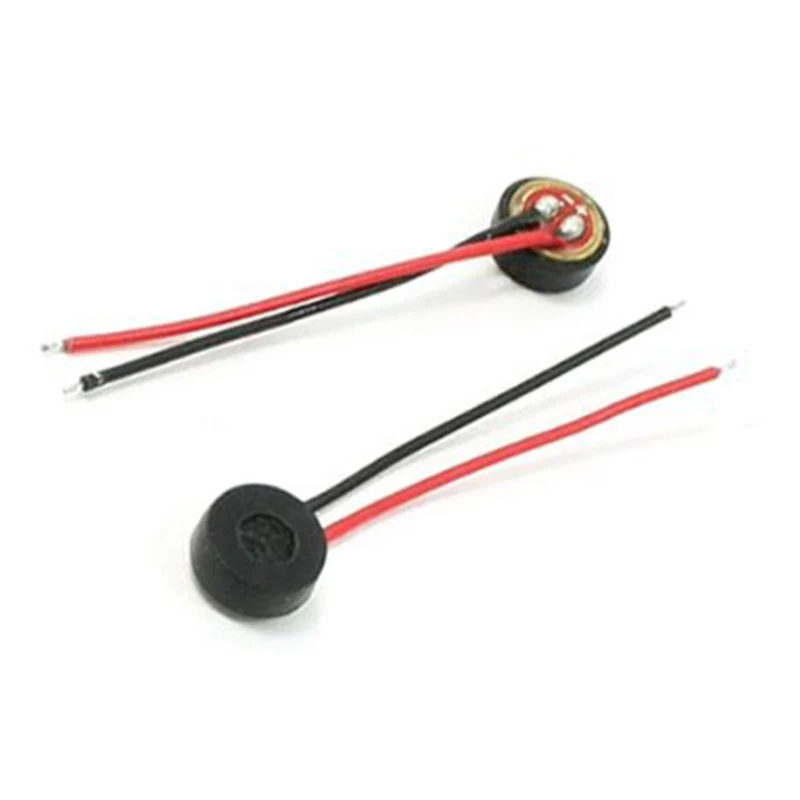

Сигналы ECM проводного типа передаются по проводу, и их можно расположить дальше от предназначенных для них печатных плат.

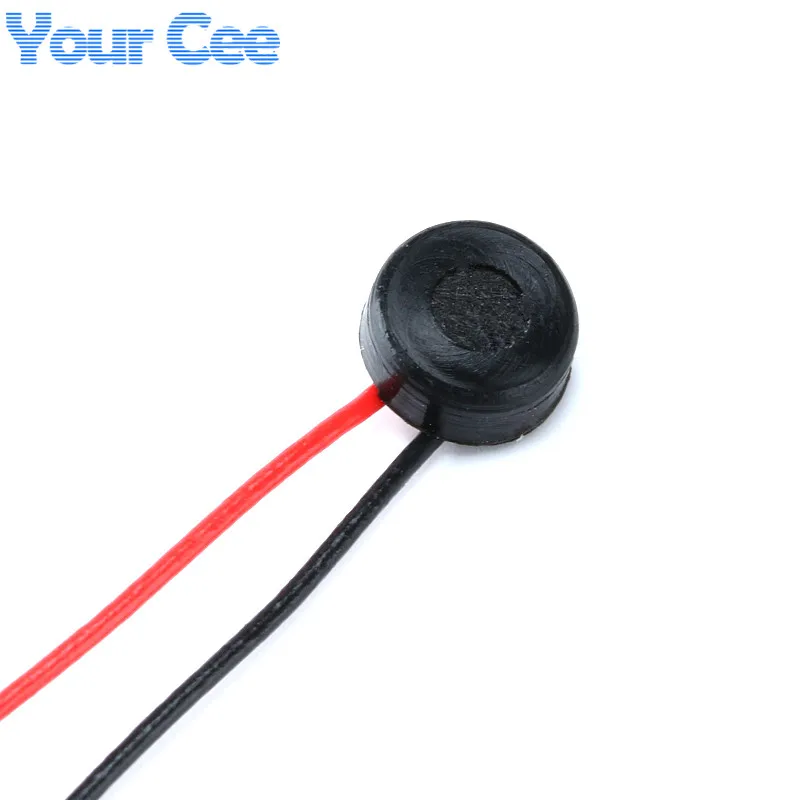

ECM проводного типа

---

Как работают электретные конденсаторные микрофоны?

Теперь, когда мы поняли, что такое электретные микрофоны, давайте более подробно рассмотрим, как они работают.

Мы начнем с простой и базовой схемы конденсаторного микрофонного капсюля с тыльным электретом и преобразователя импеданса для справки в этом разделе:

Как и все микрофоны, ECM имеют диафрагмы, которые реагируют на внешние звуковые волны (изменения звукового давления). Это движение диафрагмы преобразуется в совпадающий микрофонный сигнал, который затем выводится микрофоном.

Но помимо этих основ нужно знать гораздо больше!

Электростатические принципы, лежащие в основе датчика ECM

Сначала давайте обсудим электростатические принципы, лежащие в основе функционирования ECM. Обратите внимание, что эти принципы одинаковы для всех конденсаторных микрофонов.

Начнем с того, что капсюль конденсаторного микрофона по сути представляет собой конденсатор с плоскими пластинами.

Этот конденсатор состоит из подвижной передней пластины (капсульной диафрагмы/мембраны) и неподвижной задней пластины (известной просто как задняя пластина).

Этот конденсатор должен удерживать постоянный заряд между диафрагмой и задней пластиной для правильной работы. В ECM этот заряд обеспечивается электретным материалом (либо на диафрагме, на задней пластине, либо где-либо еще в конструкции капсулы).

Когда капсула имеет фиксированный заряд, мы можем использовать следующую электрическую формулу, чтобы понять, как работает капсула:

В = Q • C

• В = напряжение на пластинах.
• Q = электрический заряд между пластинами.
• C = емкость плоского конденсатора.

Звуковой сигнал микрофона начинается с изменения напряжения на обкладках конденсатора капсюля. Аналоговые аудиосигналы — это, в конце концов, переменное напряжение с частотой от 20 Гц до 20 000 Гц.

Напряжение переменного тока от конденсатора должно быть изменено, прежде чем его можно будет эффективно вывести из микрофона, но преобразователь капсюля является началом сигнала микрофона.

Итак, взглянув на приведенную выше формулу, мы видим, что при фиксированном заряде любое изменение емкости вызовет обратно пропорциональное изменение напряжения. Это означает, что для создания микрофонного сигнала переменного напряжения нам нужно, чтобы емкость конденсатора менялась вверх и вниз (колебалась около заданного значения).

Как изменить емкость капсюля конденсаторного микрофона? Давайте посмотрим на другую формулу емкости, чтобы узнать:

C = ε

₀ (A/d)

• C = емкость плоского конденсатора.
• A = площадь пластин.
• ε ₀ = диэлектрическая проницаемость.
• d = расстояние между пластинами.

В приведенной выше формуле есть две константы: диэлектрическая проницаемость и площадь пластин (подвижной диафрагмы и неподвижной задней пластины). Подвижная диафрагма, реагирующая на изменения уровня звукового давления, позволяет изменять расстояние между пластинами (d в приведенном выше уравнении).

Таким образом, перемещая диафрагму, мы изменяем расстояние между пластинами конденсатора.

Согласно нашему второму уравнению, любое изменение расстояния между пластинами конденсатора вызывает пропорциональное изменение емкости конденсатора/капсулы.

Согласно нашему первому уравнению, любое изменение емкости вызывает обратно пропорциональное изменение напряжения на пластинах.

Как мы уже говорили, переменное напряжение на пластинах по сути является нашим микрофонным сигналом. Благодаря электростатическим принципам, упомянутым выше, любые звуковые волны на диафрагме конденсаторного микрофона вызывают совпадающий микрофонный сигнал!

Электретный материал

Что действительно отличает ECM от обычных конденсаторных микрофонов, так это электретный материал. Как упоминалось ранее, электретный материал обеспечивает фиксированный электрический заряд на конденсаторе с плоскими пластинами. Этот фиксированный заряд, опять же, необходим для правильного функционирования капсул ЕСМ.

Транзистор, преобразующий импеданс

Преобразовательный элемент и электростатические принципы, которые им управляют, довольно умны. Тем не менее, есть одна большая проблема с капсюлями ECM (и конденсаторными микрофонными капсюлями в целом, если уж на то пошло).

Проблема связана с чрезвычайно высоким импедансом на выходе капсюля.

Капсула конденсатора должна поддерживать очень высокий импеданс, чтобы предотвратить утечку накопленного заряда через пластины.

Точно так же важно иметь преобразователь импеданса сразу после капсюля, чтобы эффективно принимать аудиосигнал от капсюля ECM. В ECM этот преобразователь импеданса обычно представляет собой JFET (полевой транзистор с переходным затвором).

JFET — это активное электронное устройство с тремя клеммами. Давайте посмотрим на простую схему полевого транзистора JFET со списком его выводов:

• S = исток
• D = сток
• G = затвор

0 900 сигнал отправляется на затвор JFET, где он создает цепь с выводами затвора истока.

Затвор можно рассматривать как высокоимпедансный вход, способный принимать выходной сигнал капсулы без значительного ухудшения (что было бы в случае, если бы вход был низкоимпедансным).

Для получения дополнительной информации об импедансе микрофона ознакомьтесь с моей статьей Импеданс микрофона: что это такое и почему это важно?

JFET питается от внешнего источника (обычно фантомное питание или смещение постоянного тока). Это эффективно настраивает клеммы исток-сток так, чтобы через них протекал электрический ток. Этот ток имеет относительно низкий импеданс и может проходить через остальную часть микрофона и конечный микрофонный выход.

Ток между истоком и стоком можно рассматривать как выход JFET (преобразователь импеданса). «Выходное» переменное напряжение, как мы могли догадаться, имеет гораздо меньший импеданс, чем «входной сигнал».

«Входной сигнал» существенно модулирует ток «выходного сигнала». Следовательно, сигнал с высоким импедансом, поступающий на клеммы затвор-исток полевого транзистора, может эффективно модулировать сигнал с низким импедансом на выводах исток-сток. Здесь вступает в действие импеданс.

Обратите внимание, что полевые транзисторы JFET могут также обеспечивать своего рода псевдоусиление между их входом и выходом.

Чтобы узнать больше о транзисторах в микрофонах, ознакомьтесь со статьей на эту тему «Все ли микрофоны оснащены трансформаторами и транзисторами?». (+ Примеры микрофонов).

Дополнительная схема и выход микрофона

В зависимости от конкретного электретного конденсаторного микрофона могут быть дополнительные схемы для прохождения микрофонного сигнала перед выходом из микрофона.

Эти схемы могут включать (но не ограничиваться ими) следующие компоненты:

• Фильтры верхних частот
• Пассивные аттенюаторы (PAD)
• 9 Усилители 0051
• Аналого-цифровые преобразователи

Чтобы узнать больше о фильтрах высоких частот и прокладках, ознакомьтесь со следующими статьями My New Microphone:
• Что такое фильтр верхних частот для микрофона и зачем его использовать?
• Эквалайзер звука: что такое фильтр верхних частот и как работают HPF?
• Что такое демпфер микрофона и для чего он нужен?

Питание активных компонентов электретных конденсаторных микрофонов

ECM имеют [практически] постоянно заряженные капсулы и не требуют внешнего поляризующего напряжения для нанесения фиксированного заряда на их пластины.

При этом электретные конденсаторные микрофоны по-прежнему являются активными микрофонами. Их преобразователи импеданса требуют питания (обеспечиваемого внешними средствами) для правильной работы, как и компоненты, упомянутые в разделе выше.

В модулях ECM студийного и измерительного класса предпочтительным методом питания является фантомное питание, которое подает +48 В постоянного тока на контакты 2 и 3 (относительно контакта 1) симметричного аудиокабеля, подключенного к микрофону.

Для петличных и других миниатюрных ЭБУ предпочтительным методом питания часто является смещение постоянным током. Этот метод влечет за собой подачу +5 В постоянного тока по аудиопроводу несимметричной линии и обычно обеспечивается поясным беспроводным передатчиком, к которому подключается микрофон lav.

В бытовых устройствах, в которых обычно используются электретные микрофоны, микрофоны питаются от той же батареи, блока питания или сети питания, что и остальная часть устройства.

Имея в виду всю эту информацию, следующая упрощенная схема ECM должна иметь смысл:

Чтобы узнать больше о питании микрофонов с помощью фантомного питания и других методах, ознакомьтесь с моей подробной статьей Что такое фантомное питание и как оно работает с микрофонами?

---

Применение электретных конденсаторных микрофонов

В начале этой статьи я упомянул, что электретные конденсаторные микрофоны являются одними, если не самыми распространенными микрофонами на Земле.

Итак, давайте взглянем на некоторые типичные ECM:

• Измерительные микрофоны
• Studio Condenser Microphones
• пленочные микрофоны (Shotgun MICS, Lavalier MICS, и т. Д.)
• Потребительские Electronics (Laptops, ETC)
9008 Contry Electrics (Laptops, ETC). в качестве слуховых аппаратов)

Вышеупомянутые типы микрофонов применяются в самых разных областях: от телефонных звонков до озвучивания фильмов-блокбастеров; Hit Records, чтобы помочь людям с нарушениями слуха.

---

Electret Condenser Microphone Examples

To really learn about electret condenser microphones, we should take a look at some examples:

• Earthworks M50
• DPA 4006A
• Rode NT1-A
• Sanken COS-11D
• Challenge Electronics CEM
• iPhone

Earthworks M50

Earthworks M50

The Earthworks M50 — это отличная цена, конденсаторный микрофон с микрофоном в сладкой воде. Он имеет широкий частотный диапазон от 5 Гц до 50 000 Гц (диапазон человеческого слуха, который стремится воспроизвести большинство EMC, составляет всего 20–20 000 Гц).

Earthworks M50

Этот микрофон говорит нам о том, что электретные микрофоны с правильной конструкцией могут быть самыми эффективными и невероятно точными преобразователями.

DPA 4006A

DPA 4006A (ссылка для проверки цены на Amazon) в целом является первоклассным микрофоном (не только по сравнению с другими электретными конденсаторными микрофонами).

DPA 4006A

DPA 4006 упоминается в следующих статьях My New Microphone:
• 50 лучших микрофонов всех времен
• 11 лучших конденсаторных микрофонов на твердотельных/полевых транзисторах

DPA входит в список 11 лучших брендов микрофонов My New Microphone, которые вы должны знать и использовать.

Этот микрофон-карандаш работает почти так же точно, как измерительный микрофон, но продается иначе. Скорее, 4006A создан для того, чтобы стать незаменимым микрофоном для точного и детального воспроизведения звука в студии.

Чтобы узнать больше о микрофонах-карандашах, ознакомьтесь с моей статьей Что такое микрофоны-карандаши и для чего они используются?

Rode NT1-A

Rode NT1-A (ссылка для проверки цены на Amazon) — один из моих любимых микрофонов. Я бы назвал этот микрофон «профессиональным» продуктом, находящимся где-то между первоклассным профессиональным и полноценным потребительским уровнем. Я лично использовал этот микрофон во многих профессиональных проектах в своей карьере звукоинженера.

Rode NT1-A

Rode NT1-A представлен в следующих статьях My New Microphone:
• 50 лучших микрофонов всех времен (с альтернативными версиями и клонами)
• 12 лучших конденсаторных микрофонов с большой диафрагмой до 500 долларов
• 12 лучших микрофонов до 1000 долларов для записи вокала
• 10 лучших микрофонов до 500 долларов для записи вокала
• 20 лучших микрофонов для подкастинга (все бюджеты)

2 Rode также упоминается в следующих статьях My New Microphone:
• 11 лучших брендов микрофонов, которые вы должны знать и использовать
• 11 лучших брендов микрофонных стоек на рынке

Sanken COS-11D

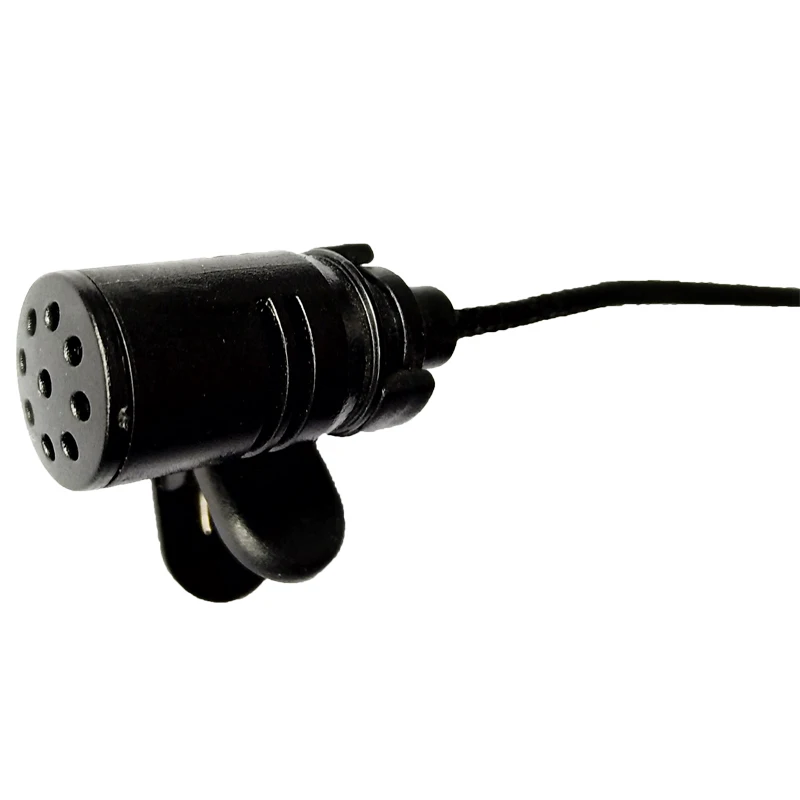

Sanken COS-11D (ссылка для проверки цены на Amazon) — это петличный микрофон промышленного стандарта для фильмов, телевидения и других средств массовой информации.

Sanken COS-11D

Этот микрофон имеет миниатюрный электретный конденсаторный капсюль и работает от постоянного напряжения смещения.

Чтобы узнать больше о миниатюрных петличных микрофонах, ознакомьтесь со следующими статьями My New Microphone:
• Как и куда прикрепить петличный микрофон
• Лучшие петличные микрофоны для интервью/новостей/презентаций
• Лучшие петличные микрофоны для актеров

Challenge Electronics CEM-C9745JAD462P2.54R

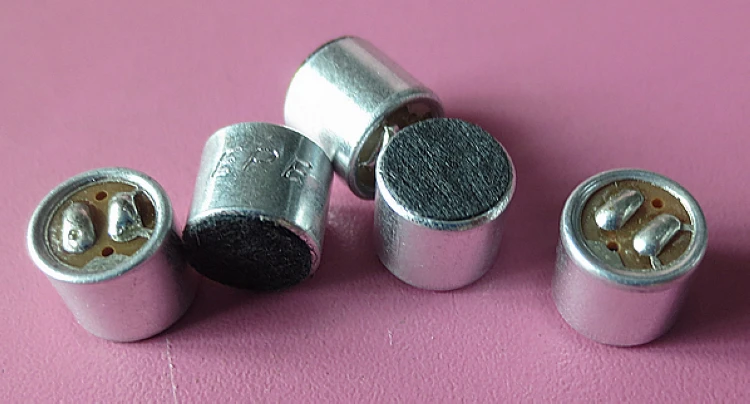

The Challenge Electronics CEM-C9745JAD462P2.54R (ссылка для проверки цены на Amazon) — один из многих примеров недорогих ECM на рынке. сегодня (это тоже довольно много). Эти небольшие ЭБУ штифтового типа будут очень похожи на то, что мы ожидаем найти в потребительской электронике.

Challenge Electronics CEM-C9745JAD462P2.54R

iPhone (2008 г.)

Оригинальный iPhone использовал ECM с непосредственным АЦП для записи и передачи звука. последующие модели были разработаны с микрофонами MEMS.

iPhone

С ростом популярности и развития микрофонов MEMS многие производители бытовых устройств отдают предпочтение микрофонам MEMS, а не ECM. Микрофоны MEMS намного меньше по размеру и становятся дешевле в производстве, а в некоторых отношениях превосходят ECM (особенно в бытовых устройствах, таких как мобильные телефоны).

Чтобы узнать больше о микрофонах MEMS, ознакомьтесь с моей статьей Что такое микрофон MEMS (микроэлектромеханические системы)?

---

Что такое микрофон на полевых транзисторах? Микрофон на полевых транзисторах представляет собой твердотельный активный микрофон, в котором в качестве преобразователя импеданса используется полевой транзистор (полевой транзистор), а не электронная лампа. Микрофоны на полевых транзисторах обычно представляют собой конденсаторные микрофоны, но также могут иметь динамические преобразователи.

Чтобы узнать больше о микрофонах на полевых транзисторах, ознакомьтесь с моими статьями Что такое полевые транзисторы и какова их роль в конструкции микрофонов? и в чем разница между ламповыми и полевыми микрофонами?

Что такое активный микрофон? Активный микрофон — это микрофон, для правильной работы которого требуется питание.
