Карта памяти. Класс

Почти все переносные электронные устройства, будь то мобильник, плеер или видеокамера, поддерживают работу с носителями информации на основе флэш технологий. Самый распространенный тип — SD Card (Secure Digital Memory Card). Такие карты применяются в качестве носителей данных при работе с видеокамерами, фотоаппаратами, mp3-плеерами, смартфонами, коммуникаторами, игровыми консолями и многими другими устройствами.

Покупая карту SD, как правило, заботятся об объеме памяти, не учитывая другой важный параметр — класс. Большая ошибка считать, что если формат карты подходит к конкретному устройству, то выбор уже сделан. На самом деле, многие производители электронной техники указывают в инструкции, какой класс карты памяти необходим для того или иного устройства. В таких случаях нельзя пренебрегать такими сведениями, иначе рискуете заплатить дважды.

Классы SD карты (SD Class) — это обозначение минимальной скорости записи. Такая классификация введена только для SD-карт. На данный момент есть пять классов карт SD. Самый низкий класс «Class 2» – для него скорость записи не будет ниже 2 Мб/с, причем, при любых условиях эксплуатации. Для SD Class 4 соответствует скорость от 4 Мб/с, для SD Class 6 – от 6 Мб/с, для SD Class 10 – от 10 Мб/с, а карта SD Class 16 поднимает планку до 16 Мб/с.

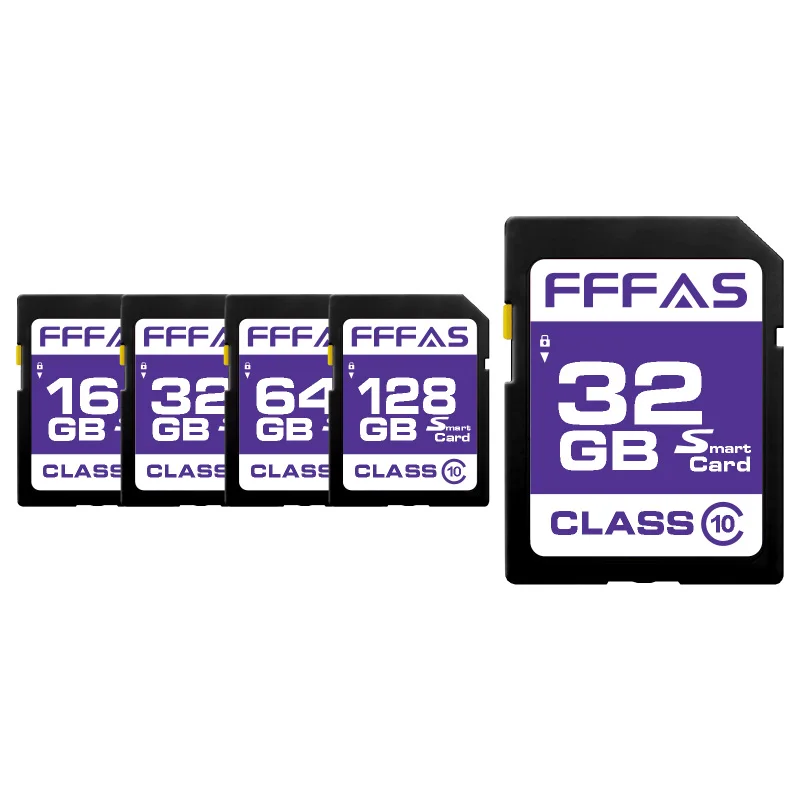

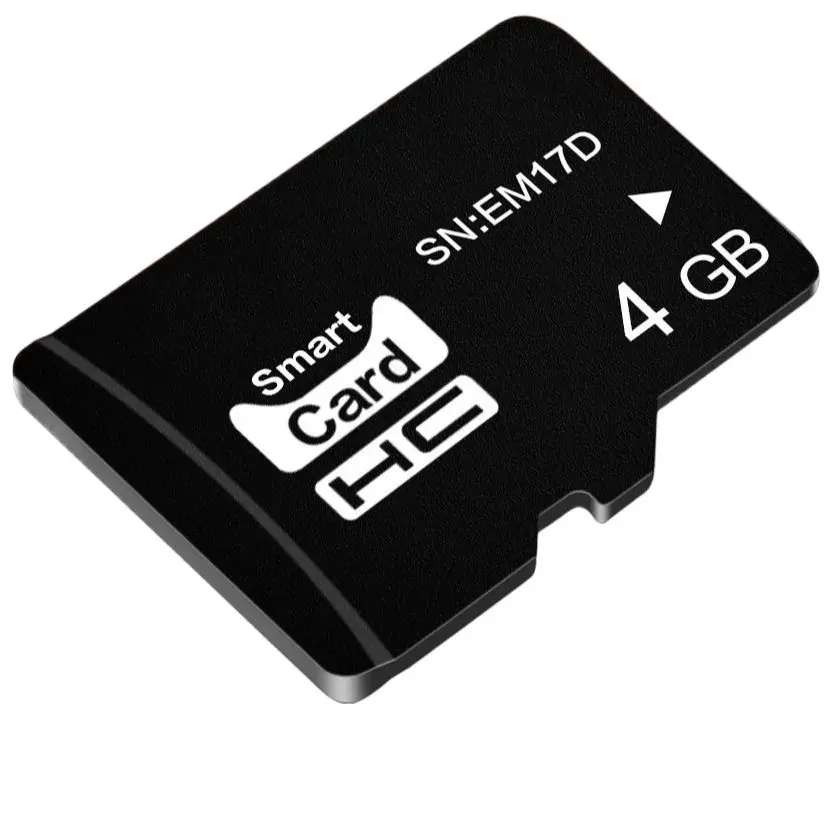

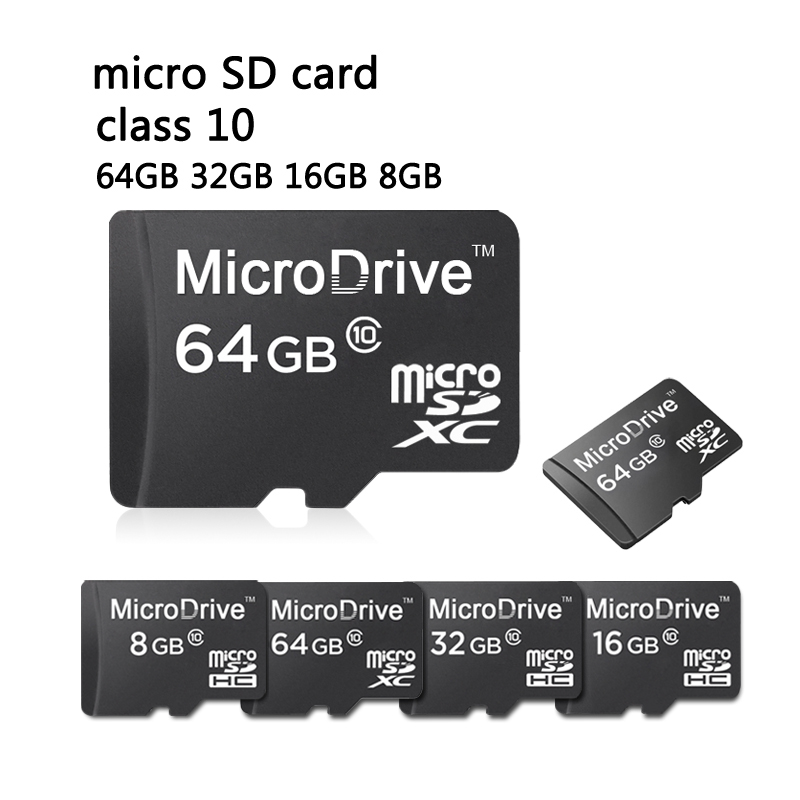

На картинки изображены SD карты памяти. В красных кружочках скрывается обозначение класса карты памяти.

Помните, что по уровню класса определяется наименьшая скорость записи (на чтение информации этот параметр не распространяется). Обычно, она может быть выше заявленной, и это не противоречит принятой классификации. Не могу утверждать точно, но из этого получается, что если ваше устройство, которому требуется 10-й класс SD карты, нормально работает с 8-м или 6-м классом, то вполне возможно вам повезло SD картой, которая способна работать на повышенных скоростях. И это совсем не будет значить, что другая SD карта низкого класса будет столь же эффективна.
В любом случае, производитель должен гарантировать скорость не меньше заявленной классом.

В случае, когда SD-карта используется только в качестве устройства хранения файлов, скорость записи не имеет принципиального значения. Просто копирование данных с компьютера на карту памяти будет происходить несколько дольше. К примеру, для плеера подойдет недорогая карта второго класса, т.к. скорость записи для него не играет ровным счетом никакого значения.

Значение класса становится важным, например, при использовании SD-карт для записи потокового видео. При малой скорости записи кадры могут «выпадать», то есть записываться не все. В результате видеозапись получается совершенно не пригодной для просмотра. Это же может наблюдается при фотографировании, когда делается серия снимков. Для записи в FullHD видео скорость передачи данных может достигать 50 Мб/с, поэтому в этом случае, в обязательном порядке должна быть использована карта памяти высокого класса. На сегодня, максимально доступный класс для SD карт памяти — десятый.

Справедливости ради, необходимо отметить, что в природе уже существуют SD карты класса 16, но такие устройства пока только анонсируются и в продажу еще не поступили. Теоретически это оптимальный класс SD-карты для записи потокового FullHD видео.

Еще один класс карты UHS (Ultra High Speed) немного выпадает из классификации из-за существенно измененной спецификации. Такие накопители можно использовать лишь в устройствах, которые совместимы с UHS. Их пропускная способность составляет 104 Мб/с.

Как видите, в некоторых случаях класс карты SD является таким же важным критерием выбора, как объем памяти флэшки. Как правило, карты памяти высокого класса используются для видео и звукозаписи. А для хранения файлов достаточно самого низкого класса. Выбирая SD-карты для какого-либо устройства, не поленитесь заглянуть в инструкцию для уточнения этого важного параметра.

Промышленная карта памяти 16GB Industrial microSDHC/TransFlash Class 10 UHS-I U3, V30, A1 (with SD adapter), Kingston SDCIT2/16GB

Подробное описание в формате PDF >>

Карта памяти Kingston Industrial Temperature microSD UHS-I U3, V30 A1 имеет расширенный диапазон рабочих температур от -40°C до +85°C, что позволяет применять ее в самых жестких условиях. В этой карте памяти используется лучший в отрасли режим pSLC для обеспечения скорости передачи данных до 100 МБ/с . С номинальным показателем TBW до 1920 она выдерживает 30 тысяч циклов записи и стирания и обладает встроенным набором функций, обеспечивающих рабочий ресурс и производительность, необходимые для промышленного применения. Карта памяти Industrial microSD компании Kingston  доступна в вариантах емкости от 8 до 64Гб. Kingston тщательно тестирует эти карты памяти при первоначальной отработке производственного процесса и с учетом новых требований к изготовлению продукции класса Industrial, поэтому можно быть уверенным вся важная информация , все файлы

имально надежно защищены.

 Полный ассортимент промышленных (Industrial) карт памяти различных форматов тут >>

Код производителя:

SDCIT2/16GB

Производитель:

Kingston

Емкость:

16 GB

Тип флэш карты:

microSDHC/TransFlash

Класс Карты:

Class 10/UHS-I U3 V30

Скорость чтения:

до 100 МБ/с

Рабочая температура (°C):

от -40°C до +85°C

Температура хранения (°C):

oт -40°С до +85°С

Тип чипа:

TLC 3D NAND

Доп. информация:

TLC в режиме pSLC

Напряжение питания (V):

3.3V

Габаритные размеры:

11 x 15 x 1 мм

Гарантия:

2 года

Скорость шины (скорость по умолчанию/высокая скорость/UHS/SD Express)

Начальная скорость шины SD 12,5 МБ/с является режимом по умолчанию и была определена SD1.0. Затем в SD1.1 был определен высокоскоростной режим 25 МБ/с для поддержки цифровых камер. Поскольку для поддержки новых и более быстрых устройств требовались более высокие уровни производительности, ассоциация SD
представила интерфейсы более быстрой шины: UHS-I, UHS-II, UHS-III и SD Express. Все эти более быстрые интерфейсы доступны для карт памяти SDHC, SDXC и SDUC.

UHS-I обеспечивает более высокую скорость шины, используя всего один ряд контактов. А UHS-II, UHS-III и SD Express способны обеспечить еще большую скорость, чем UHS-I, за счет использования двух линий для передачи данных через два ряда контактов. Интерфейс 2-го ряда контактов предлагает технологию дифференциальной сигнализации низкого напряжения (LVDS).

Используя две полосы для передачи данных, карты с UHS-II или UHS-III достигают полного дуплекса (режим по умолчанию), назначая одну полосу для нисходящего направления (передача данных с хоста на карту), а вторая полоса используется для восходящее направление (передача данных с карты на хост). Пакеты могут передаваться в обоих направлениях одновременно. Half Duplex переключает обе полосы в одном направлении во время передачи данных, чтобы ускорить передачу данных. Например, 156 МБ/с в полнодуплексном режиме можно переключить на 312 МБ/с в полудуплексном режиме для UHS-II. Чтобы упростить дизайн PHY, карта UHS-III не поддерживает полудуплекс и обеспечивает скорость шины 624 МБ/с в полнодуплексном режиме.

Внедрите SD Express в свои продукты.

SD Express обеспечивает самую высокую скорость передачи данных до 3940 МБ/с с использованием интерфейса PCIe Gen.4 и прикладного протокола NVMe.

Шинный интерфейс	Тип карты	Автобус Марка	Скорость шины	Спецификация версии
Скорость по умолчанию	SD, SDHC, SDXC и SDUC	—	12,5 МБ/с	1,01
Высокая скорость	SD, SDHC, SDXC и SDUC	—	25 МБ/с	1.10
UHS-I	SDHC, SDXC и SDUC		50 МБ/с (SDR50, DDR50) 104 МБ/с (SDR104)	3.01
UHS-II	SDHC, SDXC и SDUC		156 МБ/с, полный дуплекс 312 МБ/с Полудуплекс	4,00
UHS-III	SDHC, SDXC и SDUC		312 МБ/с, полный дуплекс 624 МБ/с, полный дуплекс	6,00
SD Express	SDHC, SDXC и SDUC		985 МБ/с PCIe Gen. 3 × 1 линия	7,00
			1970 МБ/с PCIe Gen.4 × 1 линия PCIe Gen.3 × 2 линия	8,00
			3940 МБ/с PCIe Gen.4 × 2 линии

Максимальная скорость отличается от скорости интерфейса шины. Это зависит от производительности карты. Средняя скорость, с которой устройство записывает данные на карту памяти SD, может различаться в зависимости от устройства и выполняемой им операции. Скорость также может зависеть от того, как другие данные хранятся на карте памяти SD.

Разница между классом скорости, классом скорости UHS, рейтингом скорости (производительность) и классом скорости видео для SD/SDHC/SDXC

Рейтинг скорости измеряет максимальную скорость передачи для чтения и записи изображений на карту памяти и с нее, выраженную в мегабайтах в секунду. Однако видео не нуждается в таком большом конвейере данных, потому что формат видео представляет собой меньший «фиксированный поток», который использует только часть конвейера данных.

В отличие от скоростей записи на карты, которые измеряют максимальную

производительность, рейтинги класса измеряют минимальную устойчивую скорость, необходимую для записи видео на карту с равномерной скоростью. Номер рейтинга класса соответствует скорости передачи, измеряемой в мегабайтах в секунду. Карты класса 2 рассчитаны на минимальную устойчивую скорость передачи 2 мегабайта в секунду (МБ/с) ¹ , а карты класса 10 рассчитаны на минимальную устойчивую скорость передачи 10 МБ/с ² .

Что эта разница значит для меня?

Номинальная скорость (например, 15 МБ/с, 30 МБ/с и т. д.) — это максимальная скорость карты, а также то, что вы примерно ожидаете увидеть при обычном использовании записи или чтения файлов на карту. Это измерение применимо к фотосъемке, особенно при съемке изображений с высоким разрешением и/или сохранении в формате RAW, когда создаваемые файлы имеют очень большой размер.

Чем быстрее карта, тем быстрее она сможет сохранить файл и будет готова сделать еще один снимок. Вы действительно можете заметить разницу в скорости с высокомегапиксельными цифровыми зеркальными камерами при использовании режима серийной съемки.

Неподвижные цифровые изображения, снятые на камеры с большим количеством мегапикселей, должны использовать высокую пропускную способность данных (большой канал данных), более высокоскоростные карты для повышения производительности. Карты с более высокой скоростью также могут повысить скорость передачи файлов на карту и компьютер и обратно.

Класс скорости — это минимальная скорость, основанная на тесте наихудшего сценария. Класс скорости важен для режима видео или видеокамер, где устройство фактически сохраняет постоянный поток данных. Разрешение и формат видео определяют объем данных постоянного потока. Это соответствует минимальной скорости, необходимой для того, чтобы гарантировать, что видео, записанное на карты памяти, будет записываться с равномерной постоянной скоростью без пропусков кадров (что может привести к потере данных и прерывистому воспроизведению).

По сравнению с фотографией с большим количеством мегапикселей видео не нуждается в таком большом конвейере данных, потому что формат видео представляет собой меньший «фиксированный поток», который использует только часть конвейера данных. Но вам нужна минимальная гарантированная скорость для карты SDHC, которая удовлетворяет требованиям потока данных. В технических характеристиках вашей камеры должен быть указан минимальный требуемый рейтинг класса SDHC.

Использование карты без соответствующего рейтинга класса на более продвинутой камере, такой как видеокамера высокой четкости (HD) или цифровая однообъективная зеркальная камера (DSLR) с настройками видеозаписи HD, может привести к появлению сообщения об ошибке, указывающего, что видео можно записывать только с более низким разрешением.

Текущая спецификация SDHC определяет классы 2, 4, 6, 8 и 10 следующим образом:

Класс	Минимальная скорость
2	2 МБ/с
4	4 МБ/с
6	6 МБ/с
8	8 МБ/с
10	10 МБ/с

Класс скорости UHS был представлен SD Association в 2009 году и предназначен для карт памяти SDHC и SDXC. UHS использует новую шину данных, которая не будет работать на хост-устройствах, отличных от UHS. Если вы используете карту памяти UHS на хосте, отличном от UHS, по умолчанию будет использоваться стандартная шина данных и будет использоваться рейтинг «Класс скорости» вместо рейтинга «Класс скорости UHS». Карты памяти UHS имеют более высокий потенциал для записи трансляций в реальном времени, захвата видео большого размера в формате HD и чрезвычайно высокого профессионального качества HD.

Класс UHS	Минимальная скорость
1	10 МБ/с
3	30 МБ/с

Класс скорости видео или «Класс V» был создан SD Association для идентификации карт, которые могут работать с более высокими разрешениями видео и функциями записи. Этот класс скорости гарантирует минимальную устойчивую производительность для записи видео.

Другие классы скорости либо не оптимизированы, либо не могут обеспечить запись нескольких видеопотоков, захват 360 градусов, контент виртуальной реальности или видео с разрешением 8K и выше.

Класс В	Минимальная поддерживаемая скорость
В6	6 МБ/с
В10	10 МБ/с
В30	30 МБ/с
В60	60 МБ/с
В90	90 МБ/с

¹ 1 мегабайт (МБ) = 1 миллион байт
² По результатам внутреннего тестирования SanDisk; производительность может варьироваться в зависимости от хост-устройства.
