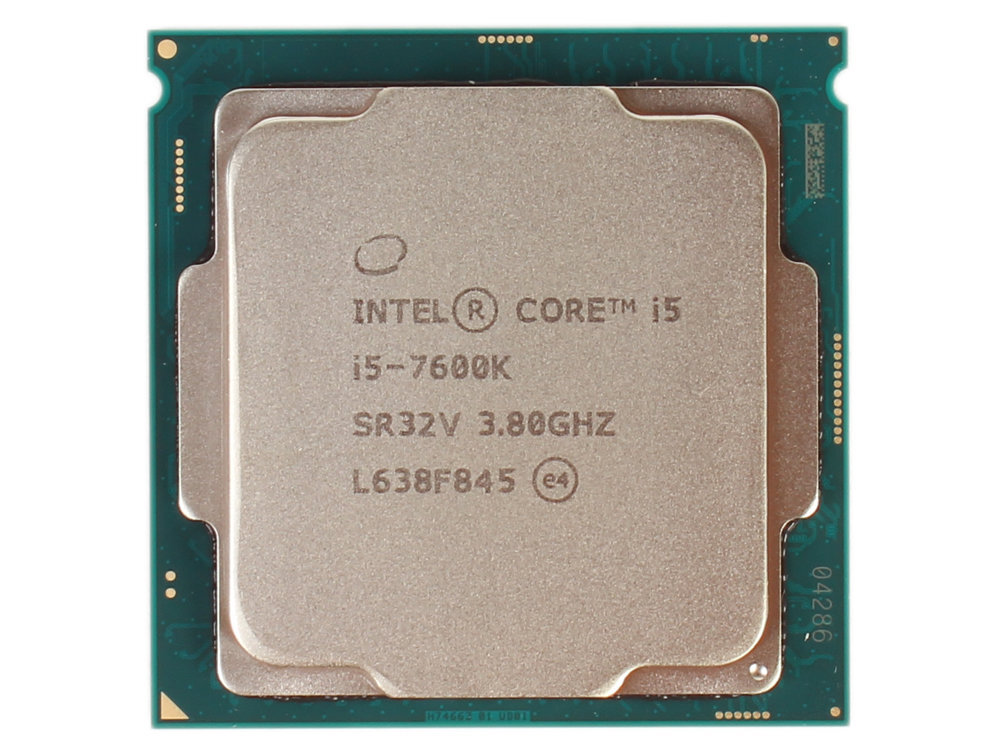

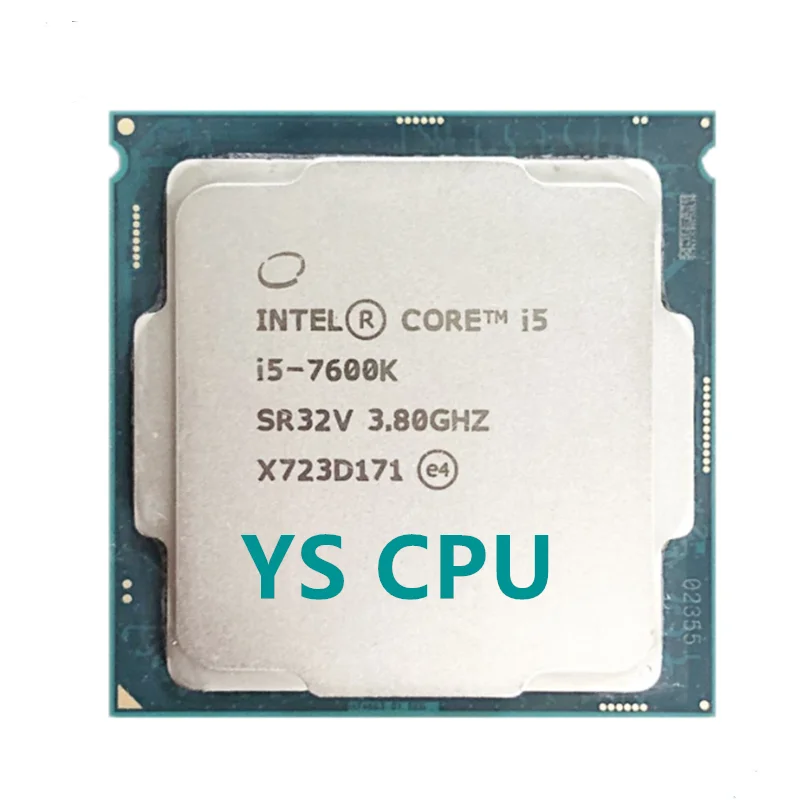

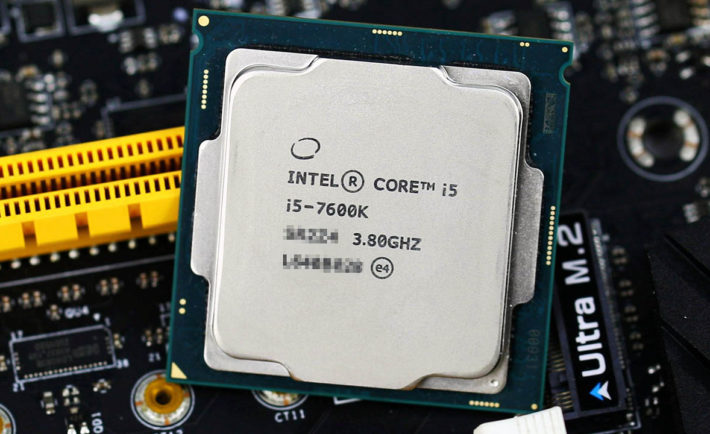

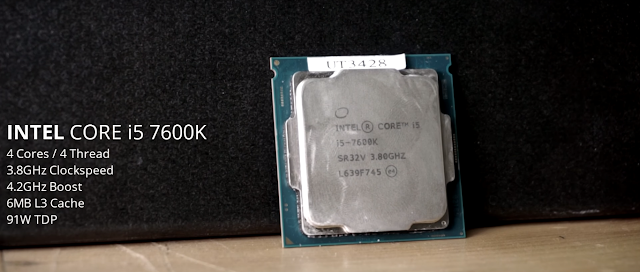

Intel Kaby Lake: обзор Core i5 7600K

Реальность дизайна микропроцессоров медленно, но верно проигрывает закону Мура, и новая серия процессоров Intel Kaby Lake является ярким примером этого. Последние модели Core i14 и i5, использующие 7-нм техпроцесс, предлагают такую ​​же производительность, как и существующие процессоры Skylake, которые вы можете купить сейчас. Так есть ли смысл в выпуске Intel этих чипов?

Что ж, реальность такова, что без учета IPC (количество инструкций за такт) Kaby Lake действительно шаг вперед по сравнению со Skylake. И все начинается с этого важнейшего 14-нм техпроцесса. Intel заявляет, что она значительно усовершенствовала его, в результате чего все процессоры Kaby Lake предлагают повышение частоты по сравнению с их предшественниками Skylake. Итак, в случае с Core i5 7600K, который мы здесь рассматриваем, базовые и турбо тактовые частоты получают значительное улучшение — запустите чип на плате Z170 или Z270, нажмите кнопку XMP в BIOS, и у вас будет запущен процессор.

на частоте 4.2 ГГц на всех четырех ядрах без каких-либо усилий. «Enhanced Turbo» является неотъемлемой частью разгона памяти XMP на всех платах для энтузиастов в наши дни.

Пересмотренный процессорный процесс также, как представляется, обеспечивает значительно более высокий потенциал разгона. Наш Core i5 6600K на базе Skylake отлично разгоняется до 4.5GHz, но новый чип Kaby Lake обеспечивает стабильную стабильность на 4.8GHz с возможностью удара по 5.0GHz с воздушным охлаждением. У нас был только чип для инженерных образцов, который тестировался с до розетки BIOS до Рождества, но во время праздников Asus выпустила новую версию BIOS, которая, как ожидается, предложила однострочное 5.0GHz решение, которое работает с 80 процентами процессоров Kaby Lake.



Мы тестировали Core i5 7600K на плате Z270, поставляемой Asus, код Maximus 9. Это роскошный конец спектра материнских плат с почти сбивающими с толку характеристиками. Плата с сокетом 1151 поддерживает все чипы Skylake и Kaby Lake с четырьмя слотами DDR4, которые могут поддерживать память, разогнанную до 4.

133 ГГц. Возможность подключения обеспечивается четырьмя внешними разъемами USB 2.0, четырьмя USB 3.0 и USB 3.1 Type A и Type C на задней панели (плюс внутренние разъемы 3.0 и 3.1), а также тремя слотами PCIe x16 (с поддержкой SLI и CrossFire) и тремя слотами x1. .

Для сетевых функций используется Ethernet I219-V от Intel, а также 2×2 Mu-MIMO WiFi, а для хранения данных предусмотрено шесть подключений SATA-3 и поддержка M.2. Даже часто пренебрегаемый встроенный графический процессор получает признание благодаря выходу HDMI 1.4 и DisplayPort 1.2 для вывода 4K, 60 Гц. Кодек SupremeFX S1220 используется для аудио, а комплект завершен головками с водяным охлаждением, RGB-подсветкой и пластиковой «броней» под брендом ROG. Всеобъемлющая спецификация доходит до включения функции «LANguard» для защиты входа платы от скачков напряжения в сети — теперь это исчерпывающий.

Мы соединили этого кабана с четырьмя палками Corsair Vengeance LPX на 3000 МГц, с задержкой 15-17-17-35 и запустили все с OCZ Trion 100 SSD. Питание от Corsair RM1000i, в то время как фирменный кулер с замкнутым контуром h200i GTX все время находился над процессором. Те же компоненты использовались для тестирования i5 6600, за исключением использования материнской платы MSI Gaming Carbon Z170. Между тем, 2500K был протестирован на плате MSI Z77A-G45 в паре с 16 ГБ памяти Corsair Vengeance 2400MHz DDR3 (задержка 11-13-13-31). Из-за ограничений платформы Sandy Bridge эта память работала на частоте 2133 МГц.

Все остальное, что связано с ядрами основных процессоров, также обновлено — видеокодеки следующего поколения, такие как HEVC и Google VP9, ​​получают полную аппаратную поддержку через фиксированные функциональные блоки мультимедиа, в то время как встроенный графический процессор Intel 630 также значительно улучшен (хотя он все еще относительно слаб — для энтузиастов-геймеров, использующих чип с выделенным графическим процессором, здесь это не имеет значения). Также есть новый чипсет — Z270 и его аналог h370 без разгона.

Обновлений по сравнению с эквивалентами Skylake относительно мало — есть поддержка Система памяти и хранения данных Intel Optane нового поколения, а также четыре дополнительных полосы PCI Express для большей функциональности подключения к памяти.

Нам отправили инженерный образец Core i5 7600K для обзора, и мы соединили его с платой Asus Maximus 9 Code Z270 и четырьмя модулями Corsair DDR4 с частотой 3000 МГц с задержкой 15-17-17-35. Образцы прибыли в конце 2016 года, поэтому тестирование альтернативных процессоров было ограниченным — мы выбрали Core i5 6600K последнего поколения, чтобы увидеть, в какой форме примет скачок поколений — если таковой будет. Мы также вернулись к Core i5 2500K в сочетании с 2133 МГц DDR3, палкам с максимальной пропускной способностью, разрешенной на старой платформе Sandy Bridge. Мы выбрали этот процессор из-за того, что он фаворит энтузиастов.

Во время тестирования мы запускали i5 7600K в трех различных конфигурациях — на стандартных скоростях с активным XMP (для доступа к более высокой номинальной пропускной способности памяти), а также с включенным Asus auto-turbo. Теоретически при активном XMP все ядра будут работать с максимальной одноядерной турбо-скоростью — в данном случае 4.2 ГГц. Наш максимальный разгон 7600K составил 4.8 ГГц, так что эти результаты тоже включены. Для i5 6600K и 2500K мы протестировали стандартные частоты (3.5 ГГц и 3.3 ГГц соответственно), а также стандартизировали разгон на 4.2 ГГц, чтобы установить соотношение тактовой частоты между всеми тремя процессорами.

Для начала мы провели несколько базовых тестов — собственную утилиту экстремальной настройки Intel (XTU), Cinebench R15 для одно- и многоядерных тестов, а также запустили программный инструмент кодирования видео Handbrake. Для этого теста мы использовали собственное видео Rise of the Tomb Raider 4K60 (доступно на digitalfoundry.net) и перекодировал его, используя как h.264, так и HEVC. Это оказалось … долгим.

Core i5 7600K StockCore i5 7600K 4.2GHzCore i5 7600K 4.8GHzCore i5 6600K StockCore i5 6600K 4. 2GHzCore i5 2500K StockCore i5 2500K 4.2GHz
Тест XTU12441288139411421281665793
Cinebench R15 одноядерный173181203150173110145
Cinebench R15 Multi-Core654694774562686425544
Ручной тормоз 0.10.5 x2649.4fps9.8fps11.5fps7.3fps10.0fps5.5fps6.9fps
Ручной тормоз 0.10.5 x265 / HEVC4.8fps5.2fps5.8fps3.7fps5.1fps2.0fps2.8fps

Результаты подтверждают, что с точки зрения чистой производительности на тактовой основе Kaby Lake по сути идентичен Skylake, но есть прирост производительности за счет дополнительных стандартных тактовых частот.

Степень улучшения производительности по сравнению с винтажным процессором Sandy Bridge 2011 года варьируется в зависимости от теста — в лучшем случае в тесте x265 / HEVC мы ожидаем улучшения на 85%, но в других случаях улучшения составляют всего 27%. . Это демонстрирует, что синтетические тесты не имеют большого значения, но тесты кодирования видео поучительны. Возможности процессора не определяются только количеством инструкций на тактовую производительность — в течение года к архитектурам ЦП добавляются новые инструкции, а с кодировщиком HEVC Handbrake x265 мы, кажется, видим, что эти дополнительные возможности полностью проверены.

Но в первую очередь нас интересуют игры, которые представляют собой интересную задачу. Большинство игр в основном ограничены видеокартой, поэтому изолировать области, в которых вы ограничены процессором, становится проблемой. Наше решение — запускать игры с разрешением 1080p на максимальных настройках в сочетании с разогнанным Titan X Pascal. Это выдвигает центральный процессор на передний план в качестве основного ограничивающего фактора.

Стоит подчеркнуть, что эти тесты не должны показывать игровой процесс — они просто средства, с помощью которых можно определить относительную производительность процессора при выполнении игровых задач.

Мы включили здесь некоторые из наших тестов графического процессора, но по большей части мы пытались настроить некоторые вещи, чтобы увеличить нагрузку на процессор. В геотермальной долине Rise of the Tomb Raider большие требования к процессору, поэтому мы проводим там атаку по очкам в отличие от стандартного теста игры. Мы переместили тест Crysis 3, чтобы сильнее воздействовать на ЦП на этапе «Добро пожаловать в джунгли», но большинство других тестов графического процессора можно использовать для проверки производительности процессора. Например, наши запуски Assassin’s Creed Unity и Witcher 3 могут довольно легко максимизировать современный i5, в то время как — что примечательно — движок Far Cry — отличная тренировка для скорости процессора, потоков и даже кеш-памяти процессора. Между тем, Ashes of the Singularity поставляется со стресс-тестом процессора, который мы использовали для наших тестов.

Приведенные ниже результаты являются средними: самая низкая зарегистрированная частота кадров может составлять до половины того, что вы здесь видите.

Процессорная логическая обработка процессоров вышла на первый план с помощью Titan X Pascal, исключив GPU как узкое место.

1080p / Titan X Pascal OCCore i5 7600K StockCore i5 7600K 4.2GHzCore i5 7600K 4.8GHz
Core i5 6600K Stock		Core i5 6600K 4.2GHzCore i5 2500K StockCore i5 2500K 4.2GHz
Assassin’s Creed Unity, Сверхвысокое, FXAA121.4124.4125.4117.0122.975.896.7
Пепел сингулярности, DX12, CPU Test29.629.833.126.229.917.223.2
Crysis 3, очень высокий, SMAA T2x99. 4100.8108.693.4100.566.683.7
Отдел, Ультра, SMAA132.0134.2134.6132.4133.3111.2123.7
Far Cry Primal, Ultra, SMAA117.2124.0137.4111.8123.970.892.7
Восстание разбойника-гробницы DX12, очень высокое, SMAA89.793.397.883.193.457.469.7
Ведьмак 3, Ultra, No Hairworks99.0109.2114.997.7108.562.681.7

Благодаря тактовой частоте всех процессоров, уравновешенных до 4.2 ГГц, Skylake и Kaby Lake предлагают среднее улучшение примерно на 30 процентов с точки зрения частоты кадров в играх — и это распространяется также на самые низкие зарегистрированные частоты кадров, где разница составляет очень остро чувствуется. Core i5 2500K в целом по-прежнему выполняет разумную работу, но если вы держитесь за этот процессор или его преемника 3570K, мы настоятельно рекомендуем прочитать наше руководство по как получить максимальную отдачу от вашего Sandy Bridge или системы Ivy Bridge. Короче говоря — производительность процессора масштабируется в соответствии с пропускной способностью памяти, поэтому выигрыш с современным i5 может быть намного, намного выше — объедините это с более высоким разгоном или обновлением до i7, и в вашей системе еще может быть жизнь .

Для игр Kaby Lake может не показать заметного обновления по сравнению со Skylake в сценариях с выравниванием тактовой частоты, но очевидно, что дополнительные стандартные тактовые частоты будут очень полезны, особенно если вы решите использовать процессор Intel не-K, отличный от K. И Core i5 6400, и i5 6500 завоевали сильную популярность благодаря своей более низкой цене и приличной игровой частоте кадров, последняя, ​​в частности, предлагает похвальный баланс цены и производительности. Kaby Lake также предлагает больше, чем просто повышение частоты — на платах, отличных от Z, можно использовать DDR2400 4 МГц, в отличие от модулей 2133 МГц. Это важно в игровых сценариях с привязкой к ЦП.

Чтобы проиллюстрировать взаимосвязь между пропускной способностью памяти и производительностью процессора, мы повторно запустили все наши игровые тесты с Core i5 7600K, работающим на штатных тактовых частотах и ​​разогнанным до 4.8 ГГц. Мы запускали каждую игру с нашими модулями Corsair, работающими на частотах 2133 МГц, 2400 МГц и с максимальной частотой 3000 МГц. Результаты могут быть замечательными. Разогнанный i5, работающий на частоте 4.8 ГГц с модулями 2133 МГц, в некоторых сценариях может быть побежден i5, работающим на стандартных частотах с DDR300 4 МГц. И давайте помнить, что DDR3000 4 МГц больше не является пределом — разогнанные модули теперь достигают 4200 МГц.

В этом видеоролике мы демонстрируем, что для многих игр требуется дополнительная пропускная способность памяти, чтобы максимально использовать разгон процессора.

1080p / Titan X Pascal OCCore i5 7600K StockCore i5 7600K StockCore i5 7600K StockCore i5 7600K 4.8GHzCore i5 7600K 4.8GHzCore i5 7600K 4.8GHz
Тактовая частота DDR43000MHz2400MHz2133MHz3000MHz2400MHz2133MHz
Assassin’s Creed Unity, Сверхвысокое, FXAA121.4113.0107.7125.4119.4110.9
Пепел сингулярности, DX12, CPU Test29.627.726.533.131.330.3
Crysis 3, очень высокий, SMAA T2x99.498.898.5108.6108.0105.0
Отдел, Ультра, SMAA132.0130.4130. 4134.6133.0131.7
Far Cry Primal, Ultra, SMAA117.2103.798.2137.4122.8121.2
Восстание разбойника-гробницы DX12, очень высокое, SMAA89.785.781.097.893.688.2
Ведьмак 3, Ultra, No Hairworks97.792.485.9114.999.295.1

На самом деле это понятно — графические карты имеют тенденцию увеличивать вычислительную мощность в зависимости от пропускной способности памяти, так почему же ЦП не должны получать выгоду? Мы видели подобные отношения во всех наших тестах CPU, начиная с Sandy Bridge, так что в этом нет ничего нового. Суть в том, что получение максимальной отдачи от разгона зависит не только от увеличения частоты, но и от увеличения пропускной способности памяти. Мы также ожидаем, что более жесткие задержки RAM дадут дополнительный, меньший по масштабу прирост производительности.

Это имеет более широкое значение, помимо Core i5 7600K, которое мы здесь тестируем. Заблокированные процессоры Intel также выиграют от более высокой пропускной способности памяти, но любые частоты выше 2133 МГц невозможны на существующих материнских платах на базе Skylake. Kaby Lake представляет поддержку DDR2400 4 МГц, которая должна распространяться на платы более низкого уровня. Таким образом, мы не только увидим повышение частоты самого процессора, но и чип должен обеспечивать лучшую игровую производительность в сочетании с более быстрой памятью.

Что касается разгона i5, то загрузка системы с частотой 5.2 ГГц была простой задачей. Тем не менее, стресс-тест Prime95 показал, что перегрев стал очень быстрым и быстро проявились аппаратные ошибки. Мы установили множитель 48, что дало нам твердые 4.8 ГГц и температуру в диапазоне 70-75 по Цельсию, как только мы соответствующим образом отрегулировали напряжение. Однако следует подчеркнуть, что это было достигнуто с помощью инженерного образца и более старой предварительной версии BIOS. Мы слышали, что настольные системы для энтузиастов будут поставляться с чипами Kaby Lake с тактовой частотой 4.8 ГГц, что позволяет предположить, что на большинстве разгоняемых процессоров K. Тем не менее, первоначальные тесты i7 7700K показывают аналогичные результаты — мы можем легко загрузить этот процессор на частоте выше 5 ГГц, но чрезмерное нагревание, похоже, является проблемой. Мы расскажем об этом более подробно, когда рассмотрим i7 с более зрелым BIOS, но суть ясна — вы сможете легко добиться более высоких разгонов с Kaby Lake — мы протестировали два Skylake i5 6600K и оба из них максимальная частота составила 4.5 ГГц.

Итак, как все эти тестовые данные соотносятся с игровым процессом? Как правило, частота кадров ограничена возможностями вашей видеокарты или произвольным ограничением частоты кадров (v-sync обычно блокирует вас до 60 кадров в секунду). Это падение ниже, что может быть вызвано нехваткой мощности процессора, и это падение производительности обычно принимает форму неравномерного заикания. Использование инструмента мониторинга, такого как Riva Tuner Statistics Server, обычно является лучшим способом узнать, не ограничены ли вы процессором, поскольку там можно отслеживать нагрузку на ядро. По нашему общему мнению, опытные процессоры Sandy Bridge и Ivy Bridge нуждаются в обновлении, но оставаясь на этих существующих платах и ​​переходя на разгоняемый i7 в сочетании с быстрой оперативной памятью, вы все еще можете оставаться в игре — пока.

Источник

Як вибрати материнську плату? — Brain-блог

У розмовах про вибір комп’ютерних комплектуючих багато уваги приділяють процесорам, відеокартам, оперативній пам’яті, SSD. Про материнські плати питання практично не порушують, і може скластися враження, що вона важливої ​​ролі не грає. Це не так: якщо купити невідповідну материнку, то можна порізати продуктивність інших комплектуючих. Або зовсім опинитися в ситуації, коли дорогий процесор або просунуту оперативну пам’ять фізично не вдасться встановити.

Сподіваємося, що ця стаття полегшить вам вибір материнської плати та дозволить уникнути зазначених вище помилок.



Зміст:

Як влаштовано материнську плату.

  • Відмінність геймерських, професійних, флагманських моделей.

Головні критерії вибору:

  • Форм-фактор (розмір).

  • Сумісність із процесором: чипсет та сокет.

  • Сумісність із оперативною пам’яттю.

  • Роз’єми та порти.

  • Підсистема живлення.

Додаткові критерії вибору.

Підсумки.



Материнська плата – сполучна ланка між окремими компонентами електронного пристрою (наприклад, ноутбука, комп’ютера тощо). Під кожен із цих компонентів є слоти (посадкові місця), між якими прокладені провідні (сигнальні) доріжки. Через них відбувається обмін даними між процесором, відеокартою, постійною та оперативною пам’яттю. Швидкість цього обміну у материнських плат відрізняється. В цьому криється головна причина, чому не варто брати першу ліпшу модель, що підходить за ціною: вона може підтримувати роботу потужних комплектуючих, але «різати» їх продуктивність через недостатню пропускну здатність.

(Окрім слотів та доріжок на материнській платі є десятки транзисторів, контролерів та чипів. У призначенні кожного з них можна розібратися, але це тема окремої статті.)



Чим відрізняються різні типи материнських плат для ПК

Існує поділ материнських плат на:

  • Звичайні (вони ж офісні/робочі). Мають підсистему живлення (про неї читайте нижче), яка може обмежувати максимальну потужність комплектуючих. Оснащуються чипсетом (про нього читайте нижче), який, як правило, не дозволяє здійснювати розгін.

  • Геймерські. Мають підсистему живлення на 6+ фаз, щоб можна було встановити потужний процесор. Чипсет дозволяє проводити розгін ОЗП, процесора та відеокарти. Оснащуються слотами для встановлення швидкої оперативної пам’яті (DDR5 або високочастотних планок DDR4) та SSD.

  • Професійні. Материнські плати для проектування, моделювання, відеомонтажу. Підтримують роботу кількох відеокарт, оснащуються слотами щонайменше на 32 ГБ оперативної пам’яті. Найкращі професійні материнські плати створені під багатоядерні процесори серій AMD Ryzen Threadripper, Intel Xeon Gold тощо.

  • Для майнінгу. Підтримують установку кількох потужних відеокарт та забезпечують їх достатнім живленням для роботи.

Зазначений поділ на типи досить умовний, оскільки призначення багато в чому залежить від комплектуючих. Наприклад, на дорогій професійній чи геймерській материнській платі можна зібрати робочий ПК, але переваг це не надасть. Керуйтеся принципом доцільності: потужність комплектуючих повинна відповідати можливостям материнки.



Материнську плату зазвичай починають вибирати після того, як визначились із процесором та відеокартою. Тому вибір за великим рахунком зводиться до сумісності з цими комплектуючими.

Такого підходу достатньо, якщо ви збираєте комп’ютер для легких завдань. У випадку з ігровими та професійними збірками варто врахувати більше моментів. Насамперед це стосується підсистеми живлення та пропускної спроможності шини PCIe, але про все по порядку.



Розмір

Існує 4 формати материнських плат для ПК, крім розміру вони, як правило, відрізняються кількістю слотів:

  • ATX (305х244 мм). Стандартний розмір для материнської плати, на якому є місце для встановлення чотирьох планок ОЗП. Мінімальна кількість шин PCI-E – 5.

  • Micro-ATX/mATX (244х244 мм). Шин PCI-E лише 4. Залежно від моделі має 2 слоти під оперативну пам’ять формату DIMM або 4 – SO-DIMM.

  • Mini-ITX (170х170 мм). Оскільки місце обмежене, більшість моделей працюють із інтегрованою графікою, а встановлення дискретної відеокарти не підтримують. Незалежно від формату (DIMM або SO-DIMM) слотів під ОЗП лише 2.

  • Extended-ATX/EATX (305х330 мм). Великий формат зі збільшеною кількістю слотів. Деякі моделі підтримують установку 2 процесорів, 8 планок ОЗП, тому оснащуються потужною підсистемою живлення. У цьому форматі часто випускаються серверні материнські плати.

ATX – поширений формат, на базі якого можна зібрати як ігровий, так і робочий ПК. Mini-ITX – материнка для неттопів: комп’ютерів із компактним системним блоком, які призначені для роботи, а з вимогливими завданнями не впораються. EATX – плати для серверів та професійних ПК високої продуктивності.



Сумісність із процесором: сокети та чипсет

Сумісність із процесором визначається двома аспектами:

  • Сокет – слот для встановлення процесора. Сокети відрізняються кількістю та розташуванням контактів, робочою напругою, кріпленнями для охолодження.

  • Чипсет – це набір мікросхем («chipset» буквально розшифровується як «набір чипів»), який відповідає за узгодження роботи окремих компонентів комп’ютера. Від нього залежить можливість розгону, кількість підтримуваних слотів, їхня пропускна здатність.



Актуальні сокети

Сокети AMD та Intel відрізняються, тобто якщо ви захочете перейти на процесори іншого виробника, потрібно буде змінювати материнську плату.

У компанії Intel є 4 типи актуальних сокетів: LGA 1151, LGA 1700, LGA 1200, LGA 2066.



Таблиця сумісності сокетів та процесорів Intel

Сокет

Сумісні процесори

Призначення

LGA 1151

Skylake:

  • Pentium: G4400TE, G4400T, G4400, G4500T, G4500, G4520;

  • Celeron: G3900, G3920, G3900TE, G3900T;

  • Core i3: 6098P, 6100, 6100T, 6300, 6300T, 6320;

  • Core i5: 6400, 6402P, 6500, 6600, 6600K, 6400T, 6500T, 6600T;

  • Core i7: 6700, 6700K, 6700T;

  • Xeon E3: 1280 v5, 1275 v5, 1270v5, 1260L v5, 1245 v5, 1240 v5, 1240L v5, 1230 v5, 1235L v5, 1225 v5, 1220 v5.



Kaby Lake:

  • Core i7: 7700K, 7700, 7700T;

  • Core i5: 7600K, 7600, 7600T, 7500, 7500T, 7400, 7400T;

  • Core i3: 7350K, 7320, 7300, 7300T, 7100, 7100T, 7101E, 7101TE;

  • Pentium: G4620, G4600, G4600T, G4560, G4560T;

  • Celeron: G3950, G3930, G3930T;

  • Xeon E3: 1285 v6, 1280 v6, 1275 v6, 1270 v6, 1245v6, 1240 v6, 1230 v6, 1225 v6, 1220 v6, 1535M v6, 1505M v6, 1505L v6.

Незважаючи на те, що цей сокет вже застарів (розробка 2015), він все ще залишається непоганим рішенням для робочих комп’ютерів. Деякі версії материнських плат LGA1151 підтримують розгін.

LGA 1151-V2

Coffee Lake:

  • Core i3: 8100T, 8100, 8300T, 8300, 8350K;

  • Core i5: 8400T, 8400, 8500T, 8500, 8600T, 8600, 8600K;

  • Core i7: 8700T, 8700, 8700K, 8086K;

  • Pentium Gold: G5400T, G5400, G5500T, G5500, G5600;

  • Celeron: G4900T, G5400, G5500T, G5500, G5600;

  • Xeon: E-2246G, E-2124.



Coffee Lake Refresh:

  • Core i3: 9100T, 9100F, 9100, 9300T, 9300, 9320, 9350K, 9350KF;

  • Core i5: 9400T, 9400F, 9400, 9500T, 9500F, 9500, 9600T, 9600, 9600KF, 9600K;

  • Core i7: 9700T, 9700F, 9700, 9700KF, 9700K;

  • Core i9: 9900T, 9900, 9900KF, 9900K, 9900KS;

  • Pentium Gold: G5420T, G5420, G5600T, G5620;

  • Celeron: G4950, G4930, G4930T.

Від попередньої версії відрізняються підсистемою живлення. Не сумісний із процесорами, розробленими під сокет LGA 1151, хоч вони мають однакову кількість контактів.

LGA 1200

Comet Lake:

  • Core i9: 10900K, 10900KF, 10850K, 10900, 10900F.

  • Core i7: 10700K, 10700KF, 10700, 10700F.

  • Core i5: 10600K, 10600, 10500, 10400.

  • Core i3: 10320, 10300, 10100.



Rocket Lake:

  • Core i9: 11900K, 11900KF, 11900, 11900F, 11900T.

  • Core i7: 11700K, 11700KF, 11700, 11700F, 11700T.

  • Core i5: 11600K, 11600KF, 11600, 11600T, 11500, 11500T, 11400, 11400F, 11400T.

Сокет 2020 року, який покликаний замінити 1151 та 1151-V2. Займає нішу робочих ПК.

LGA 1700

Alder Lake:

  • Pentium Gold: G7400, G7400E, G7400T, G7400TE.

  • Celeron: G6900, G6900E, G6900T, G6900TECore i3: 12100, 12100F, 12300, 12100T, 12300T, 12100E, 12100TE.

  • Core i5: 12400, 12400F, 12500, 12600, 12600K, 12600KF, 12500T, 12500E, 12500TE.

  • Core i7: 12700F, 12700K, 12700KF, 12700T, 12700T, 12700E, 12700TE.

  • Core i9:12900, 12900F, 12900K, 12900KF, 12900T, 12900E, 12900TE.

Реліз 2021 року. Для комп’ютерів із середньою та високою продуктивністю. Підтримують роботу з DDR5 та PCI Express 5.0. Всі материнські плати з цим сокетом дозволяють розгін ОЗП.

LGA 2066

Kaby Lake-X:

  • Core i5: 7640X;

  • Core i7: 7740X.



Skylake-X:

  • Core i7: 7800X, 7820X, 9800X;

  • Core i9: 7900X, 7920X, 7940X, 7960X, 7980XE, 9820X, 9900X, 9920X, 9940X, 9960X, 9980XE.



Cascade Lake-X:

Core i9: 10900X,10920X, 10940X, 10980XE.



Skylake-W:

Xeon W: 2102, 2104, 2123, 2125, 2133, 2135, 2145, 2155, 2175, 2195.

Для продуктивних ПК та однопроцесорних серверів. Підтримують роботу з DDR4 у 4-канальному режимі.



Оскільки актуальних варіантів чипсетів Intel більше 10, ми не будемо загострювати увагу на кожному. Обмежимося загальною інформацією щодо серій:

  • В (актуальні моделі B360, B365, B560). Для робочих комп’ютерів із невисокою продуктивністю.

  • H (h410, h510, h570, H510, H610, H670). Для комп’ютерів середньої потужності. На основі материнської плати з таким чипсетом можна створити збірку для ігор на середньо-високих налаштуваннях.

  • Z (Z590, Z690). Чипсет для ігрових та професійних комп’ютерів. Підтримують розгін.

Детальну інформацію про кожен чипсет ви знайдете на офіційному сайті Intel.

Із процесорами AMD все простіше: з 2017 року компанія всі CPU для домашніх ПК випускає із сокетом AM4. Тобто сумісність залежатиме лише від чипсету материнської плати. Сокети TR 4 та TRX 4 – рішення для високопродуктивних професійних комп’ютерів із процесором AMD Ryzen Threadripper.



Таблиця сумісності чипсетів і процесорів AMD

Чипсет\процесор

Athlon

Ryzen 1000

Ryzen 2000

Ryzen 3000

Ryzen 4000

Ryzen 5000

X570

—

—

+

+

+

+

B550

—

—

—

+

+

+

A520

—

—

—

+

+

+

X470

+

+

+

+

+

+

B450

+

+

+

+

+

+

X370

—

+

+

Після оновлення BIOS

Після оновлення BIOS

Після оновлення BIOS

B350

—

+

+

Після оновлення BIOS

Після оновлення BIOS

Після оновлення BIOS

A320

+

+

+

—

Після оновлення BIOS

Після оновлення BIOS



Якщо ви хочете зібрати комп’ютер з високою продуктивністю, зверніть увагу на чипсети X570 та B550, адже вони підтримують PCIe 4. 0, що забезпечує максимальну швидкість обміну даними між комплектуючими. Розгін підтримують усі чіпсети, крім А-серії. A320 і A520 добре підійдуть для домашнього малопотужного ПК.

Інші відмінності між чипсетами стосуються кількості портів. За детальною інформацією перейдіть на офіційний сайт компанії.



Сумісність із оперативною пам’яттю

Материнські плати можуть відрізнятися поколінням, обсягом, форматом і режимами роботи ОЗП.

Актуальними є 3 покоління оперативної пам’яті: DDR3, DDR4 та DDR5. Материнська плата може працювати лише з одним із них. Якщо ви збираєтеся апгрейдити комп’ютер, вибирайте ОЗП DDR4 або DDR5. Хоча на момент написання статті пам’ять DDR5 підтримували лише материнські плати Intel із сокетом LGA 1700, поступово на неї перейдуть усі.

Оптимальний підтримуваний обсяг ОЗП становить 16 ГБ – для робочих та ігрових ПК, 32 ГБ – для професійних та потужних ігрових, 64 ГБ або 128 ГБ – для потужних професійних.

Якщо ви вибрали плату формату Mini-ITX, враховуйте, що в ній використовуються планки SO-DIMM.

Материнська плата може підтримувати такі режими роботи з оперативною пам’яттю:

  • Звичайний. Стандартний режим, при якому одне завдання завжди виконується однією планкою оперативної пам’яті.

  • Двоканальний. Навіть якщо ресурсу однієї планки вистачить для виконання завдання, система ділить її на 2 і відправляє на 2 модулі ОЗП, що підвищує швидкодію в порівнянні зі звичайним режимом. Корисна для ігрових та професійних комп’ютерів.

Слоти для двоканального режиму позначено однаковим кольором



Інформацію про частоту, режим і обсяг ОЗП, що підтримується, ви знайдете в характеристиках материнської плати.



Роз’єми та порти

Окрім уже розглянутих слотів під ЦПУ та оперативну пам’ять, на материнській платі є інші роз’єми. Вони можуть бути внутрішніми та зовнішніми. Через внутрішній інтерфейс підключають відеокарти, HDD та/або SSD, оптичний привід, адаптери та додаткові модулі.

Зовнішній інтерфейс призначений для підключення периферії, насамперед мишки, клавіатури та монітора.

Внутрішній інтерфейс:

  • Шини PCIe. Ця тема вимагає детального розбору, тому ми зробили окремий пункт про PCIe.

  • SATA-III. Через цей порт приєднують жорсткі диски, оптичний привід. Підходить для встановлення SSD (формату 2.5″), але при цьому його швидкість нижча, ніж спеціалізованих слотів M.2 і U.2.

  • M. 2 та U.2. Специфічні порти для встановлення SSD. Забезпечують високу швидкість завантаження/розвантаження даних. Якщо вони є на материнській платі, це великий плюс, якщо ні – можна використовувати шину PCIe.



Зовнішній інтерфейс:

  • USB. Основний роз’єм для підключення периферії. При виборі материнської плати звертайте увагу не тільки на кількість, а й на покоління USB-портів, оскільки воно впливає на швидкість передачі.

  • Аудіовихід Jack 3.5. Потрібний, якщо ви бажаєте підключити до комп’ютера хорошу аудіосистему. Для звичайних колонок можна використовувати USB.

  • LAN. Для оптоволоконного інтернет-кабелю. На материнській платі завжди є порт LAN, але його максимальна швидкість може бути 1 Гбіт/с або 2. 5 Гбіт/с.

  • HDMI. Найкращий варіант для підключення монітора. Якщо ви збираєтеся використовувати кілька моніторів, переконайтеся, що для цього вистачить роз’ємів HDMI. Зверніть увагу, що для 4К і вищої роздільної здатності потрібен HDMI 2.1.

  • VGA та DVI. Альтернативні варіанти відеовиходу. Досі актуальні, але поступово витісняються.

  • DisplayPort. Хороша альтернатива HDMI. Відеовихід DP 2.0 дозволяє працювати з 3-4 моніторами високої роздільної здатності.

Плюсом буде наявність бездротових інтерфейсів Wi-Fi та Bluetooth. Втім, якщо вони відсутні, можна купити мережеву карту Wi-Fi і адаптер Bluetooth.



Шини PCIe

Шина PCI-Express насамперед нас цікавить як інтерфейс для підключення відеокарти. Також, як згадувалося вище, він може використовуватися для підключення SSD, карт розширення (мережевих адаптерів, звукових карт тощо).

При виборі материнки, потрібно врахувати 3 фактори.

  • Кількість слотів. Від цього залежить скільки комплектуючих ви зможете підключити.

  • Покоління. Впливає на швидкість передачі.

  • Кількість ліній у слоті. Від них залежить, які саме модулі ви можете підключити.

У характеристиках це записується подібним чином «2 x PCI-Eх 3.0 x16». Тут 2 х – кількість слотів, 3.0 – покоління, х16 – лінії.

Для підключення адаптера або Wi-Fi-антени використовуються слоти х4, SSD – х8, для відеокарти – х16.

Для звичайного комп’ютера достатню швидкість має покоління PCIe 3. 0. Якщо ви збираєте ігровий ПК, для відеокарти бажано мати слот 4.0. Через PCIe 4.0 також рекомендується підключати SSD.

Стандарт PCIe 5.0 дозволить максимально скоротити рендер, тому не буде зайвим у професійній збірці. Втім, буде достатньо 4 покоління.



Підсистема живлення

Для роботи електроніки потрібен постійний струм, а від блоку живлення надходить змінний. За випрямлення струму, зниження напруги та фільтрацію перешкод відповідають системи VRM.

VRM – це модуль регулювання напруги, що складається з дроселів, MOSFET-транзисторів та конденсаторів. На материнській платі зазвичай є окремі VRM-системи для живлення PCIe, ОЗП та ЦПУ. Нас цікавить остання, тому що саме ця підсистема живлення може стати пляшковим горлечком, через яке процесор не отримуватиме достатньо енергії, а значить, не видаватиме повної продуктивності. Ця проблема не вирішується заміною блоку живлення.

Чи зможе VRM забезпечити необхідне процесору живлення, визначають за кількістю фаз. Фазами називають пари дроселів та конденсаторів.

  • Для комп’ютерів початкового рівня (під процесори Celeron, Pentium, Athlon, Ryzen 3) достатньо мінімальної підсистеми, що включає 4 фази.

  • Для середнього рівня (Core i3, Core i5, Ryzen 5, Ryzen 7) – 6-8 фаз. Радіатор охолодження не є обов’язковим, але зайвим не буде.

  • Просунуті процесори (Core i7, Core i9, Ryzen 9 і потужніші) – від 8 фаз. Радіатор є обов’язковим.

Погана новина: виробники рідко вказують інформацію про VRM у характеристиках материнської плати. Кількість фаз можна порахувати самостійно, відштовхуючись від кількості дроселів. Виглядають вони як на картинці.

Зверніть увагу, що якщо материнська плата підтримує роботу процесора з вбудованим графічним ядром, то не всі фази йдуть на живлення CPU. Частина (зазвичай 2) виділяється на графічне ядро. Тобто дроселів може бути 10, але на ЦПУ виділено 8, а на GPU – 2. (У таких випадках кажуть, що материнська плата має 8 чесних фаз.)

Цей метод підрахунку не є повноцінним, тому що не говорить про те, наскільки VRM-система гріється. Не пишуть про це і виробники, тому щоб отримати вичерпну інформацію про підсистему живлення, доведеться подивитися огляди або знайти результат тестів.



  • Охолодження. Радіатори дозволяють краще відводити тепло, тим самим захищаючи від перегріву окремі елементи материнської плати.

  • Світлові індикатори. Біля слотів встановлюють світлодіоди, які спалахують, якщо виявляються неполадки. Індикатори дозволяють швидко зрозуміти, у чому проблема у разі некоректної роботи.

  • Декоративне підсвічування. Утилітарної функції не несе, але у комбінації з прозорим корпусом дозволяє збірці виглядати ефектно.



Якщо ви плануєте вдосконалювати свій ПК, вибирайте «свіжі» версії материнських плат, оскільки вони мають більший потенціал для апгрейду. Головні підводні камені, через які може не розкритися потенціал процесора – підсистема живлення та чипсет. Для відеокарти таким каменем є версія PCIe.

Core i5-7600K — Intel — WikiChip , изготовлен по 14-нанометровому техпроцессу Intel. i5-7600K работает на частоте 3,8 ГГц с TDP 91 Вт, поддерживая частоту Turbo Boost 4,2 ГГц. Процессор поддерживает до 64 ГБ двухканальной памяти DDR4-2400 без ECC и включает в себя Intel HD Graphics 630 IGP, работающую на частоте 350 МГц с максимальной частотой 1,15 ГГц.

Содержимое

  • 1 Кэш
  • 2 Контроллер памяти
  • 3 расширения
  • 4 Графика
  • 5 Особенности
  • 6 штампов
Основная статья: Kaby Lake § Кэш

[Изменить/изменить информацию о кэше]

Организация кэш-памяти

Кэш-память — это аппаратный компонент, содержащий относительно небольшую и очень быструю память, предназначенную для повышения производительности ЦП за счет заблаговременной подготовки данных, необходимых для чтения, из относительно более медленного носителя, такого как основная память.

Организация и объем кэш-памяти могут иметь большое влияние на производительность, энергопотребление, размер кристалла и, следовательно, на стоимость ИС.

Кэш определяется его размером, количеством наборов, ассоциативностью, размером блока, размером подблока и политиками выборки и обратной записи.

Примечание. Все единицы измерения указаны в кибибайтах и ​​мебибайтах.

L1$ 256 КиБ

0,25 МиБ
262 144 Б
2,441406e-4 ГиБ

11136
L1I$ 128 KiB

0.125 MiB
131,072 B
1.220703e-4 GiB

4×32 KiB 8-way set associative
L1D$ 128 KIB

0,125 MIB
131,072 B
1,220703E-4 GIB

4×32 KIB 8-way Set Associative. Благотворитель
.0034 L2$ 1 MiB

1,024 KiB
1,048,576 B
9. 765625e-4 GiB

    4×256 KiB 4-way set associative write-back
L3$ 6 MiB

6,144 KiB
6,291,456 B
0.00586 GiB

    4×1.5 MiB 12-канальный ассоциативный набор обратная запись

Контроллер памяти[править]

[Изменить/изменить информацию о памяти]

Встроенный контроллер памяти

Максимальный тип DDR3L-1600, DDR4-2400
Поддержка ECC Нет
Макс. память 64 GiB
Controllers 1
Channels 2
Max Bandwidth 35. 76 GiB/s

62.222 GB/s
36,618.24 MiB/s
0.0349 TiB/s
0.0384 TB /с

Пропускная способность

Одинарный 17,88 ГиБ/с

Двойной 35,76 ГиБ/с

Расширения[править]

[Изменить/изменить информацию о расширениях]

Варианты расширения

PCIe
Revision 3.0
Max Lanes 16
Configs 1×16, 2×8, 1×8+2×4

Графика[править]

[Изменить/изменить информацию IGP]

Интегрированная графическая информация

2630057 HDMI
GPU HD Graphics 630
Designer Intel Device ID 0x5912
Execution Units 24 Max Displays 3
Max Memory 64 ГиБ

65 536 МиБ
67,108,864 KiB
68,719,476,736 B

Frequency 350 MHz

0. 35 GHz
350,000 KHz

Burst Frequency 1,150 MHz

1.15 GHz
1,150,000 KHz

Output DP , eDP , HDMI , DVI
Макс. разрешение
4096×2304 @24 Hz
DP 4096×2304 @60 Hz
eDP 4096×2304 @60 Hz
Standards974747777777777777777777777777777777747777777474747474747474747н. 0058
DirectX 12
OpenGL 4.4
OpenCl 2,0
DP 1,2
1.4
HDMI 1.4a
Additional Features
Intel Quick Sync Video
Intel InTru 3D
Intel Clear Видео
Intel Clear Video HD
[Редактировать] Озеро Каби (Gen9.5) Возможности аппаратного ускорения видео
Кодек Код Декодировать
Профили Уровни Максимальное разрешение Профили Уровни Максимальное разрешение
MPEG-2 (H.262) Главный Высокий 1080p (FHD) Главный Основной, Высокий 1080p (FHD)
MPEG-4 AVC (H. 264) Высокий, Основной 5.1 2160p (4K) Основной, Высокий, MVC, Стерео 5.1 2160p (4K)
JPEG/MJPEG Базовый уровень — 16к х 16к Базовый уровень Унифицированный 16к х 16к
HEVC (H.265) Основной, Основной 10 5.1 2160p (4K) Основной, Основной 10 5.1 2160p (4K)
ВК-1 ✘ Расширенный, Основной, Простой 3, Высокий, Простой 3840×3840
ВП8 Унифицированный Унифицированный Н/Д 0 Унифицированный 1080p
ВП9 0 2160p (4K) 0, 2 Унифицированный 2160p (4K)

Функции[править]

[Изменить/изменить поддерживаемые функции]

Поддерживаемые расширения x86 и функции процессора

MMX MMX Extension
EMMX Расширенные MMX Extension
SSE Симп. 0057 SSE2 Streaming SIMD Extensions 2
SSE3 Streaming SIMD Extensions 3
SSSE3 Supplemental SSE3
SSE4.1 Streaming SIMD Extensions 4.1
SSE4.2 Расширения Streaming SIMD 4.2
AVX Расширенные векторные расширения
AVX2 Расширенные векторные расширения 2
ABM Advanced Bit Manipulation
BMI1 Инструкция по манипуляциям. AES Инструкции по шифрованию AES
RdRand Аппаратный RNG
ADX Multi-Precision Add-Carry0034 CLMUL Carry-less Multiplication Extension
F16C 16-bit Floating Point Conversion
x86-16 16-bit x86
x86-32 32 -bit x86
x86-64 64-bit x86
Real Real Mode
Protected Protected Mode
SMM System Management Mode
FPU Integrated x87 FPU
NX No-eXecute
TBT 2. 0 Turbo Boost Technology 2.0
EIST Enhanced SpeedStep Technology
VT-x VT-x (виртуализация)
VT-d VT-d (виртуализация ввода/вывода MMU)
TSX Расширения синхронизации транзакций
MPX Memory Protection Extensions
SGX Software Guard Extensions
Secure Key Secure Key Technology
SMEP OS Guard Technology
IPT Identity Protection Технология

Die Shot[править]

0029

Изображение четырехъядерных процессоров Intel Kaby Lake для настольных ПК:

ФАКТЫ О «CORE I5-7600K — Intel»

RDF FEED

12-WWAY +.........................
Subobject

«Subobject As Subobject Is Subobject — это представленная. .

 Core i5-7600K — Intel#package + и Core i5-7600K — Intel#io +
базовая частота 3800 МГц (3,8 ГГц, 3 800 000 кГц) +
Скорость шины 8 000 млн. Тонн/с (8 GT/S, 8 000 000 кт/с) +
Тип6
. chipset Sunrise Point + and Union Point +
clock multiplier 38 +
core count 4 +
core family 6 +
core model 158 +
Название ядра Каби озера S +
Корп.
core voltage (min) 0.55 V (5.5 dV, 55 cV, 550 mV) +
designer Intel +
device id 0x5912 +
family Core i5 +
first announced January 3, 2017 +
first launched January 3, 2017 +
full page name intel/core i5/i5-7600k +
has advanced векторные расширения истина +
имеет расширенные векторные расширения 2 истина +
имеет поддержку памяти ECC ложь +10036 Advanced Vector Extensions +, Advanced Vector Extensions 2+, Advanced Encryption Standard Set Extension Extension +, Turbo Boost Technology 2. 0+, Enhanced SpeedStep Technology +, Intel VT-x +, Intel VT-d +, Transactional Synchronization Extensions +, Memory Расширения защиты +, расширения Software Guard +, технология Secure Key +, OS Guard + и технология защиты личных данных +
с улучшенной технологией Intel SpeedStep true +
имеет поддержку технологии идентификации INTEL True +
Имеет Intel Secure Key Technology True +
Имеет Superisor Superior Superior. 2 0 верно +
имеет технологию Intel vt-d верно +
имеет технологию Intel vt-x верно +
имеет заблокированное множитель часов False +
Имеет транзакционную синхронизацию.
встроенный графический процессор HD Graphics 630 +
базовая частота встроенного графического процессора 350 МГц (0,35 ГГц, 350 000 кГц) +
integrated gpu designer Intel +
integrated gpu execution units 24 +
integrated gpu max frequency 1,150 MHz (1. 15 GHz, 1,150,000 KHz) +
integrated gpu max memory 65,536 MiB (67,108,864 KiB, 68,719,476,736 B, 64 GiB) +
isa x86-64 +
isa family x86 +
L1 $ размер 0,25 Mib (256 KIB, 262,144 B, 2,441406E-4 GIB) +
L1D $ Описание 8-way Set Associative +
LAIS. 128 KIB, 131 072 B, 1,220703E-4 GIB) +
L1I $ Описание 8-way Set Assocative +
L1I $ Size 0,125 MIB (128 KIB, 131,072 B, 1,2126, 0,125 MIB (128 KIB, 131,072 B, 1,2126, 0,125 MIB (128 KIB, 131,072 B, 1,2126, 0,125 MIB (128 KIB, 131,072. GiB) +
l2$ описание 4-way Set Association +
L2 $ Размер 1 MIB (1 024 KIB, 1 048 576 B, 9,765625E-4 GIB) +
L3 $ Описание l3$ size 6 MiB (6,144 KiB, 6,291,456 B, 0.00586 GiB) +
ldate January 3, 2017 +
manufacturer Intel +
market segment Desktop +
max cpu count 1 +
max junction temperature 373.15 K (100 °C, 212 °F, 671.67 °R) +
max memory 65,536 MiB (67,108,864 KiB, 68,719,476,736 B, 64 GiB, 0.0625 TiB) +
max memory bandwidth 35.76 GiB/s (62.222 GB/s, 36,618.24 MiB/s, 0.0349 TiB/s, 0.0384 TB/s) +
max каналы памяти 2 +
max pcie lanes 16 +
max storage temperature 398. 15 K (125 °C, 257 °F, 716.67 °R) +
microarchitecture Kaby Lake +
min junction temperature 273.15 K (0 °C, 32 °F, 491.67 °R) +
min storage temperature 248.15 K (-25 °C, -13 °F, 446.67 °R) +
model номер i5-7600K +
name Core i5-7600K +
package FCLGA-1151 +
part number CM8067702868219 +, BXC80677I57600K + and BX80677I57600K +
platform Kaby Lake +
Процесс 14 нм (0,014 мкм, 1,4E-5 мм) +
Цена выпуска $ 243,00 (€ 218,70, £ 196,83, ¥ 25,109.19) +
3 SPEC
11321153211532111111321113211321 39321132 2
.0036
series i5-7600 +
smp max ways 1 +
socket LGA-1151 +
supported memory type DDR3L-1600 + and DDR4-2400 +
tdp 91 W (91,000 mW, 0. 122 hp, 0.091 kW) +
technology CMOS +
thread count 4 +
turbo frequency (1 core) 4,200 МГц (4,2 ГГц, 4 200 000 кГц) +
Турбо частота (2 ядра) 4,100 МГц (4,1 ГГц, 4100 000 кГц) +
(4100 000 кГц)
(4100 000 кГц)
(4100 000 кГц)
(4,100 000 кГц)
(4100 000 кГц)
. ГГц, 4 100 000 кГц) +
Турбо частота (4 ядра) 4000 МГц (4 ГГц, 4 000 000 кГц) +
Размер слов 64 BIT (8 Octets, 16 nibbles) + 3 64 BIT (8 Octets, 16 Nibbles) + 3 64. x86/имеет расширения для защиты памяти true +
x86/has software guard extensions true +

Core i5-7600K — Intel — WikiChip

Core i5-7600K is a 64-bit quad-core mid-range производительный микропроцессор x86 для настольных ПК, представленный Intel в начале 2017 года. Этот чип, основанный на микроархитектуре Kaby Lake, изготовлен по технологическому процессу Intel 14+. i5-7600K работает на частоте 3,8 ГГц с TDP 91 Вт, поддерживая частоту Turbo Boost 4,2 ГГц. Процессор поддерживает до 64 ГБ двухканальной памяти DDR4-2400 без ECC и включает в себя Intel HD Graphics 630 IGP, работающую на частоте 350 МГц с максимальной частотой 1,15 ГГц.

Содержимое

  • 1 Кэш
  • 2 Контроллер памяти
  • 3 расширения
  • 4 Графика
  • 5 Особенности
  • 6 штампов
Основная статья: Kaby Lake § Кэш

[Изменить/изменить информацию о кэше]

Организация кэш-памяти

Кэш-память — это аппаратный компонент, содержащий относительно небольшую и очень быструю память, предназначенную для повышения производительности ЦП за счет заблаговременной подготовки данных, необходимых для чтения, из относительно более медленного носителя, такого как основная память.

Организация и объем кэш-памяти могут иметь большое влияние на производительность, энергопотребление, размер кристалла и, следовательно, на стоимость ИС.

Кэш определяется его размером, количеством наборов, ассоциативностью, размером блока, размером подблока и политиками выборки и обратной записи.

Примечание. Все единицы измерения указаны в кибибайтах и ​​мебибайтах.

L1$ 256 КиБ

0,25 МиБ
262 144 Б
2,441406e-4 ГиБ

11136
L1I$ 128 KiB

0.125 MiB
131,072 B
1.220703e-4 GiB

4×32 KiB 8-way set associative
L1D$ 128 KIB

0,125 MIB
131,072 B
1,220703E-4 GIB

4×32 KIB 8-way Set Associative. Благотворитель
.0034 L2$ 1 MiB

1,024 KiB
1,048,576 B
9. 765625e-4 GiB

    4×256 KiB 4-way set associative write-back
L3$ 6 MiB

6,144 KiB
6,291,456 B
0.00586 GiB

    4×1.5 MiB 12-канальный ассоциативный набор обратная запись

Контроллер памяти[править]

[Изменить/изменить информацию о памяти]

Встроенный контроллер памяти

Максимальный тип DDR3L-1600, DDR4-2400
Поддержка ECC Нет
Макс. память 64 GiB
Controllers 1
Channels 2
Max Bandwidth 35. 76 GiB/s

62.222 GB/s
36,618.24 MiB/s
0.0349 TiB/s
0.0384 TB /с

Пропускная способность

Одинарный 17,88 ГиБ/с

Двойной 35,76 ГиБ/с

Расширения[править]

[Изменить/изменить информацию о расширениях]

Варианты расширения

PCIe
Revision 3.0
Max Lanes 16
Configs 1×16, 2×8, 1×8+2×4

Графика[править]

[Изменить/изменить информацию IGP]

Интегрированная графическая информация

2630057 HDMI
GPU HD Graphics 630
Designer Intel Device ID 0x5912
Execution Units 24 Max Displays 3
Max Memory 64 ГиБ

65 536 МиБ
67,108,864 KiB
68,719,476,736 B

Frequency 350 MHz

0. 35 GHz
350,000 KHz

Burst Frequency 1,150 MHz

1.15 GHz
1,150,000 KHz

Output DP , eDP , HDMI , DVI
Макс. разрешение
4096×2304 @24 Hz
DP 4096×2304 @60 Hz
eDP 4096×2304 @60 Hz
Standards974747777777777777777777777777777777747777777474747474747474747н. 0058
DirectX 12
OpenGL 4.4
OpenCl 2,0
DP 1,2
1.4
HDMI 1.4a
Additional Features
Intel Quick Sync Video
Intel InTru 3D
Intel Clear Видео
Intel Clear Video HD
[Редактировать] Озеро Каби (Gen9.5) Возможности аппаратного ускорения видео
Кодек Код Декодировать
Профили Уровни Максимальное разрешение Профили Уровни Максимальное разрешение
MPEG-2 (H.262) Главный Высокий 1080p (FHD) Главный Основной, Высокий 1080p (FHD)
MPEG-4 AVC (H. 264) Высокий, Основной 5.1 2160p (4K) Основной, Высокий, MVC, Стерео 5.1 2160p (4K)
JPEG/MJPEG Базовый уровень — 16к х 16к Базовый уровень Унифицированный 16к х 16к
HEVC (H.265) Основной, Основной 10 5.1 2160p (4K) Основной, Основной 10 5.1 2160p (4K)
ВК-1 ✘ Расширенный, Основной, Простой 3, Высокий, Простой 3840×3840
ВП8 Унифицированный Унифицированный Н/Д 0 Унифицированный 1080p
ВП9 0 2160p (4K) 0, 2 Унифицированный 2160p (4K)

Функции[править]

[Изменить/изменить поддерживаемые функции]

Поддерживаемые расширения x86 и функции процессора

MMX MMX Extension
EMMX Расширенные MMX Extension
SSE Симп. 0057 SSE2 Streaming SIMD Extensions 2
SSE3 Streaming SIMD Extensions 3
SSSE3 Supplemental SSE3
SSE4.1 Streaming SIMD Extensions 4.1
SSE4.2 Расширения Streaming SIMD 4.2
AVX Расширенные векторные расширения
AVX2 Расширенные векторные расширения 2
ABM Advanced Bit Manipulation
BMI1 Инструкция по манипуляциям. AES Инструкции по шифрованию AES
RdRand Аппаратный RNG
ADX Multi-Precision Add-Carry0034 CLMUL Carry-less Multiplication Extension
F16C 16-bit Floating Point Conversion
x86-16 16-bit x86
x86-32 32 -bit x86
x86-64 64-bit x86
Real Real Mode
Protected Protected Mode
SMM System Management Mode
FPU Integrated x87 FPU
NX No-eXecute
TBT 2. 0 Turbo Boost Technology 2.0
EIST Enhanced SpeedStep Technology
VT-x VT-x (виртуализация)
VT-d VT-d (виртуализация ввода/вывода MMU)
TSX Расширения синхронизации транзакций
MPX Memory Protection Extensions
SGX Software Guard Extensions
Secure Key Secure Key Technology
SMEP OS Guard Technology
IPT Identity Protection Технология

Die Shot[править]

0029

Изображение четырехъядерных процессоров Intel Kaby Lake для настольных ПК:

ФАКТЫ О «CORE I5-7600K — Intel»

RDF FEED

12-WWAY +.........................
Subobject

«Subobject As Subobject Is Subobject — это представленная. .

 Core i5-7600K — Intel#package + и Core i5-7600K — Intel#io +
базовая частота 3800 МГц (3,8 ГГц, 3 800 000 кГц) +
Скорость шины 8 000 млн. Тонн/с (8 GT/S, 8 000 000 кт/с) +
Тип6
. chipset Sunrise Point + and Union Point +
clock multiplier 38 +
core count 4 +
core family 6 +
core model 158 +
Название ядра Каби озера S +
Корп.
core voltage (min) 0.55 V (5.5 dV, 55 cV, 550 mV) +
designer Intel +
device id 0x5912 +
family Core i5 +
first announced January 3, 2017 +
first launched January 3, 2017 +
full page name intel/core i5/i5-7600k +
has advanced векторные расширения истина +
имеет расширенные векторные расширения 2 истина +
имеет поддержку памяти ECC ложь +10036 Advanced Vector Extensions +, Advanced Vector Extensions 2+, Advanced Encryption Standard Set Extension Extension +, Turbo Boost Technology 2. 0+, Enhanced SpeedStep Technology +, Intel VT-x +, Intel VT-d +, Transactional Synchronization Extensions +, Memory Расширения защиты +, расширения Software Guard +, технология Secure Key +, OS Guard + и технология защиты личных данных +
с улучшенной технологией Intel SpeedStep true +
имеет поддержку технологии идентификации INTEL True +
Имеет Intel Secure Key Technology True +
Имеет Superisor Superior Superior. 2 0 верно +
имеет технологию Intel vt-d верно +
имеет технологию Intel vt-x верно +
имеет заблокированное множитель часов False +
Имеет транзакционную синхронизацию.
встроенный графический процессор HD Graphics 630 +
базовая частота встроенного графического процессора 350 МГц (0,35 ГГц, 350 000 кГц) +
integrated gpu designer Intel +
integrated gpu execution units 24 +
integrated gpu max frequency 1,150 MHz (1. 15 GHz, 1,150,000 KHz) +
integrated gpu max memory 65,536 MiB (67,108,864 KiB, 68,719,476,736 B, 64 GiB) +
isa x86-64 +
isa family x86 +
L1 $ размер 0,25 Mib (256 KIB, 262,144 B, 2,441406E-4 GIB) +
L1D $ Описание 8-way Set Associative +
LAIS. 128 KIB, 131 072 B, 1,220703E-4 GIB) +
L1I $ Описание 8-way Set Assocative +
L1I $ Size 0,125 MIB (128 KIB, 131,072 B, 1,2126, 0,125 MIB (128 KIB, 131,072 B, 1,2126, 0,125 MIB (128 KIB, 131,072 B, 1,2126, 0,125 MIB (128 KIB, 131,072. GiB) +
l2$ описание 4-way Set Association +
L2 $ Размер 1 MIB (1 024 KIB, 1 048 576 B, 9,765625E-4 GIB) +
L3 $ Описание l3$ size 6 MiB (6,144 KiB, 6,291,456 B, 0.00586 GiB) +
ldate January 3, 2017 +
manufacturer Intel +
market segment Desktop +
max cpu count 1 +
max junction temperature 373.15 K (100 °C, 212 °F, 671.67 °R) +
max memory 65,536 MiB (67,108,864 KiB, 68,719,476,736 B, 64 GiB, 0.0625 TiB) +
max memory bandwidth 35.76 GiB/s (62.222 GB/s, 36,618.24 MiB/s, 0.0349 TiB/s, 0.0384 TB/s) +
max каналы памяти 2 +
max pcie lanes 16 +
max storage temperature 398. 15 K (125 °C, 257 °F, 716.67 °R) +
microarchitecture Kaby Lake +
min junction temperature 273.15 K (0 °C, 32 °F, 491.67 °R) +
min storage temperature 248.15 K (-25 °C, -13 °F, 446.67 °R) +
model номер i5-7600K +
name Core i5-7600K +
package FCLGA-1151 +
part number CM8067702868219 +, BXC80677I57600K + and BX80677I57600K +
platform Kaby Lake +
Процесс 14 нм (0,014 мкм, 1,4E-5 мм) +
Цена выпуска $ 243,00 (€ 218,70, £ 196,83, ¥ 25,109.19) +
3 SPEC
11321153211532111111321113211321 39321132 2
.0036
series i5-7600 +
smp max ways 1 +
socket LGA-1151 +
supported memory type DDR3L-1600 + and DDR4-2400 +
tdp 91 W (91,000 mW, 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены.
