Hdmi кабель виды разъемов — Вэб-шпаргалка для интернет предпринимателей!

High-Definition Multimedia Interface (интерфейс для мультимедиа высокой чёткости) очень часто можно встретить в самых разнообразных устройствах. Аббревиатура данного названия — хорошо известный и распространённый HDMI, который де-факто является стандартом подключения мультимедийной техники, поддерживающей вывод изображения высокой чёткости (от FullHD и выше). Разъём под него может быть установлен в видеокарту, монитор, SmartTV и прочие устройства, способные к отображению картинки на своём экране.

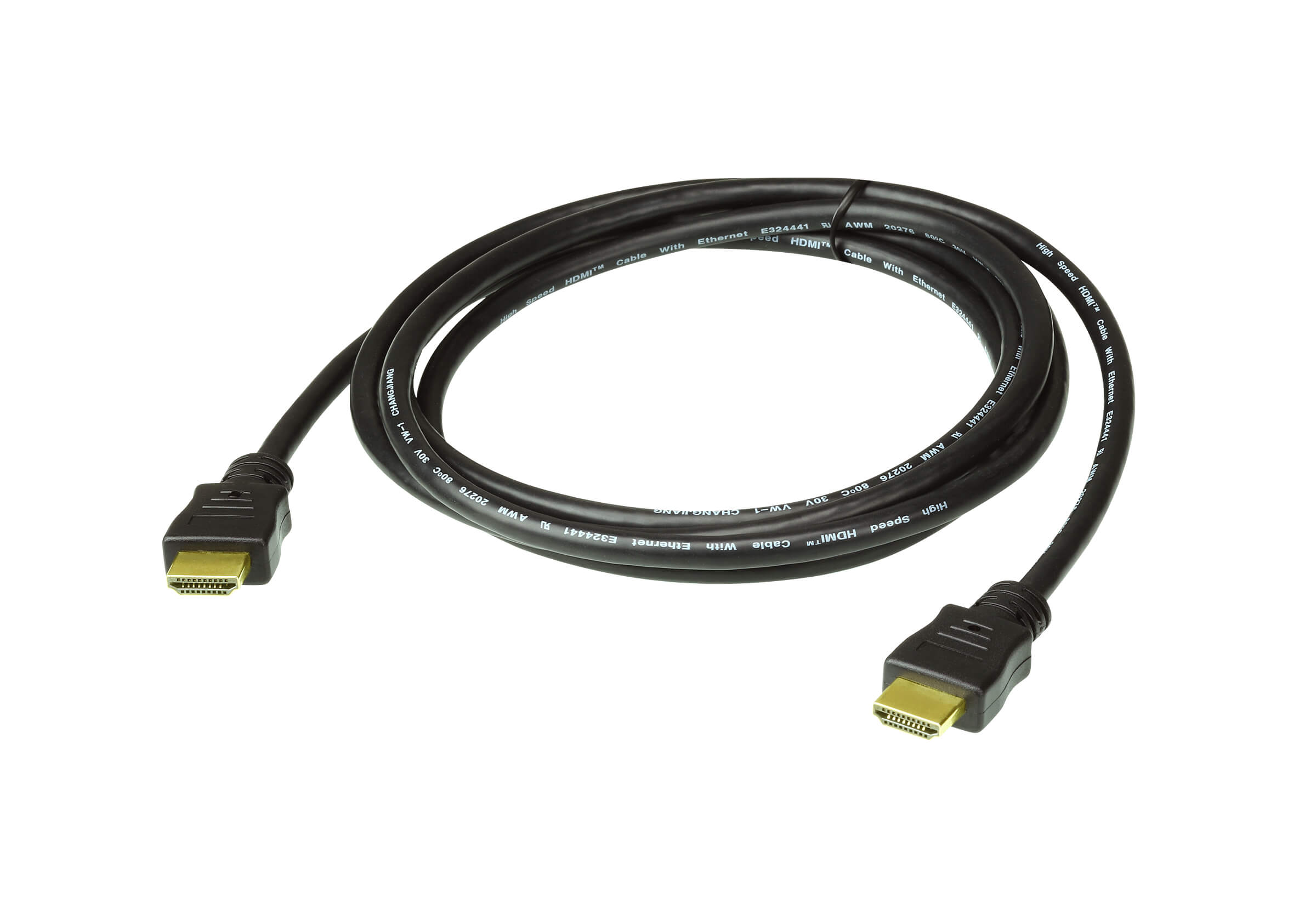

Какие бывают HDMI-кабели

HDMI преимущественно используются для подключения домашней техники: панели высокого разрешения, телевизоры, видеокарты и ноутбуки — все эти устройства могут обладать HDMI-портом. Такая популярность и распространённость обеспечена высокой скоростью передачи данных, а также отсутствием искажений и шумов. В этом материале мы расскажем о видах HDMI-кабелей, типах разъёмов и том, в каких ситуациях лучше использовать ту или иную их разновидность.

Типы разъёмов

На сегодняшний день существует всего пять типов разъёмов кабеля HDMI. Они промаркированы буквами латинского алфавита от A до E (A, B, C, D, E). Чаще всего применяются три: Full Size (A), Mini Size (С), Micro Size (D). Рассмотрим каждый из существующих поподробнее:

Тип А самый распространённый, разъёмы под него могут располагаться на видеокартах, ноутбуках, телевизорах, игровых приставках и прочих мультимедийных устройствах.
Тип С — просто уменьшенная версия типа А. Его устанавливают в устройства малых размеров — телефоны, планшеты, КПК.
Тип D — самая маленькая разновидность HDMI. Также используется в небольших девайсах, но намного реже.
Тип B был разработан для работы с огромными разрешениями (3840 x 2400 пикселей, что в четыре раза больше Full HD), но так и не был пока применён — ждёт своего часа в светлом будущем.
Разновидность под маркировкой Е используется для подключения мультимедийных девайсов к автомобильным медиацентрам.

Разъёмы друг с другом не совместимы.

Типы кабеля

Одна из самых больших путаниц с интерфейсом HDMI — большое количество его спецификаций. Сейчас их существует 5, последняя из ниx — HDMI 2.1 была представлена в конце ноября 2017 года. Все спецификации совместимы между собой, но разъёмы в кабеле — нет. Начиная со спецификации 1.3 их разделили на две категории: Standart и High-Speed. Отличаются они качеством сигнала и пропускной способности.

Допустим, существует и поддерживается несколько спецификаций стандарта — это абсолютно нормальное явление, когда одна технология существует на протяжении многих лет, улучшается и приобретает новые функции. Но важно иметь в виду тот факт, что кроме этого существует 4 типа кабеля, которые заточены под эксплуатацию для выполнения определённых задач. Если кабель HDMI не соответствует задаче, для которой он был куплен, то это может быть чревато сбоями и появлением артефактов при передаче картинки, рассинхронизацией звука и изображения.

Разновидности кабелей HDMI:

Standard HDMI Cable — бюджетный вариант, рассчитан на передачу видео в качестве HD и FullHD (частота его работы 75 МГц, пропускная способность — 2,25 Гбит/с, что как раз соответствует этим разрешениям). Используется в DVD-плеерах, приёмниках спутникового телевидения, плазмах и телевизорах. Отлично подойдёт тем, кто не нуждается в детализированной картинке и высококачественном звуке.
Standard HDMI Cable with Ethernet — ничем не отличается от стандартного кабеля, кроме наличия двунаправленного канала передачи данных Ethernet HDMI, скорость обмена информации которого может достигать 100 Мб/с. Такой шнур обеспечивает высокую скорость интернет-соединения и предоставляет возможность раздачи получаемого из сети контента другим устройствам, подключённым по HDMI. Поддерживается Audio Return Channel, что позволяет передавать аудиоданные без применения дополнительных кабелей (S/PDIF). Стандартный кабель поддержкой данной технологии не обладает.
High Speed HDMI Cable — предоставляет более широкий канал для передачи информации. С его помощью, можно передавать изображение с разрешением до 4К. Поддерживает все форматы видеофайлов, а также 3D и Deep Color. Используется в Blu-ray, HDD-плеерах. Имеет максимальную частоту обновления в 24 Гц и пропускную способность 10,2 Гбит/с — этого будет достаточно для просмотра фильмов, но если по кабелю будут передаваться кадры из компьютерной игры с высоким фреймрейтом, то смотреться это будет не очень хорошо, потому что изображение будет казаться рваным и очень медленным.

High Speed HDMI Cable with Ethernet — то же, что и High Speed HDMI Cable , только ещё и предоставляет высокоскоростной доступ в интернет HDMI Ethernet — до 100 Мб/с.

Все спецификации, кроме Standard HDMI Cable, поддерживают ARC, что позволяет обходиться без дополнительного кабеля для передачи звука.

Длина кабеля

В магазинах чаще всего продаются кабели длиной до 10 метров. Обычному пользователю с лихвой будет хватать 20-метрового, приобретение которого не должно составить особого труда. На серьёзных предприятиях, по типу баз данных, IT-центров для работы могут понадобиться шнуры длиной до 100 метров, так сказать «с запасом». Для использования HDMI в домашних условиях обычно достаточно 5 или 8 метров.

Варианты, созданные для продажи простым пользователям, изготавливаются из специально подготовленной меди, которая на коротких расстояниях может без помех и искажений передавать информацию. Тем не менее качество материалов, которые были использованы при создании, и его толщина могут сильно повлиять на быстродействие работы в целом.

Длинные кабели данного интерфейса могут быть изготовлены с использованием:

Витой пары — такой провод способен передавать сигнал на расстояние до 90 метров, не выдавая при этом никаких искажений или помех. Лучше не покупать такой кабель в длину более 90 метров, ведь частота и качество передаваемых данных может сильно исказиться.
Коаксиального кабеля — содержит в своей конструкции внешний и центральный проводник, которые разделены слоем изоляции. Проводники создаются из высококачественной меди. Обеспечивает отличную передачу сигнала в кабеле до 100 метров.

Оптоволокна — самый дорогой и эффективный из перечисленных выше вариантов. Найти такой в продаже будет непросто, ведь большого спроса на него нет. Передаёт сигнал на расстояния более 100 метров.

Заключение

В этом материале были рассмотрены такие свойства HDMI-кабелей, как тип разъёма, тип кабеля и его длина. Также была приведена информация о пропускной способности, частоте передачи данных по кабелю и его предназначении. Надеемся, что данная статья была полезной и позволила узнать что-то новое для себя.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Какие бывают HDMI-кабели

Типы разъёмов

На сегодняшний день существует всего пять типов разъёмов кабеля HDMI. Они промаркированы буквами латинского алфавита от A до E (A, B, C, D, E).

Чаще всего применяются три: Full Size (A), Mini Size (С), Micro Size (D). Рассмотрим каждый из существующих поподробнее:

Тип А самый распространённый, разъёмы под него могут располагаться на видеокартах, ноутбуках, телевизорах, игровых приставках и прочих мультимедийных устройствах.
Тип С — просто уменьшенная версия типа А. Его устанавливают в устройства малых размеров — телефоны, планшеты, КПК.
Тип D — самая маленькая разновидность HDMI. Также используется в небольших девайсах, но намного реже.
Тип B был разработан для работы с огромными разрешениями (3840 x 2400 пикселей, что в четыре раза больше Full HD), но так и не был пока применён — ждёт своего часа в светлом будущем.
Разновидность под маркировкой Е используется для подключения мультимедийных девайсов к автомобильным медиацентрам.

Разъёмы друг с другом не совместимы.

Типы кабеля

Одна из самых больших путаниц с интерфейсом HDMI — большое количество его спецификаций.

Сейчас их существует 5, последняя из ниx — HDMI 2.1 была представлена в конце ноября 2017 года. Все спецификации совместимы между собой, но разъёмы в кабеле — нет. Начиная со спецификации 1.3 их разделили на две категории: Standart и High-Speed. Отличаются они качеством сигнала и пропускной способности.

Разновидности кабелей HDMI:

Standard HDMI Cable — бюджетный вариант, рассчитан на передачу видео в качестве HD и FullHD (частота его работы 75 МГц, пропускная способность — 2,25 Гбит/с, что как раз соответствует этим разрешениям). Используется в DVD-плеерах, приёмниках спутникового телевидения, плазмах и телевизорах. Отлично подойдёт тем, кто не нуждается в детализированной картинке и высококачественном звуке.
Standard HDMI Cable with Ethernet — ничем не отличается от стандартного кабеля, кроме наличия двунаправленного канала передачи данных Ethernet HDMI, скорость обмена информации которого может достигать 100 Мб/с. Такой шнур обеспечивает высокую скорость интернет-соединения и предоставляет возможность раздачи получаемого из сети контента другим устройствам, подключённым по HDMI. Поддерживается Audio Return Channel, что позволяет передавать аудиоданные без применения дополнительных кабелей (S/PDIF). Стандартный кабель поддержкой данной технологии не обладает.
High Speed HDMI Cable — предоставляет более широкий канал для передачи информации. С его помощью, можно передавать изображение с разрешением до 4К. Поддерживает все форматы видеофайлов, а также 3D и Deep Color. Используется в Blu-ray, HDD-плеерах. Имеет максимальную частоту обновления в 24 Гц и пропускную способность 10,2 Гбит/с — этого будет достаточно для просмотра фильмов, но если по кабелю будут передаваться кадры из компьютерной игры с высоким фреймрейтом, то смотреться это будет не очень хорошо, потому что изображение будет казаться рваным и очень медленным.
High Speed HDMI Cable with Ethernet — то же, что и High Speed HDMI Cable , только ещё и предоставляет высокоскоростной доступ в интернет HDMI Ethernet — до 100 Мб/с.

Длина кабеля

Длинные кабели данного интерфейса могут быть изготовлены с использованием:

Витой пары — такой провод способен передавать сигнал на расстояние до 90 метров, не выдавая при этом никаких искажений или помех. Лучше не покупать такой кабель в длину более 90 метров, ведь частота и качество передаваемых данных может сильно исказиться.
Коаксиального кабеля — содержит в своей конструкции внешний и центральный проводник, которые разделены слоем изоляции. Проводники создаются из высококачественной меди. Обеспечивает отличную передачу сигнала в кабеле до 100 метров.
Оптоволокна — самый дорогой и эффективный из перечисленных выше вариантов. Найти такой в продаже будет непросто, ведь большого спроса на него нет. Передаёт сигнал на расстояния более 100 метров.

Заключение

Отблагодарите автора, поделитесь статьей в социальных сетях.

Содержание статьи:

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.
Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Самыми распространенными считаются Full Size- (A), Mini Size-(С), а также Micro Size-(D).

Кроме этого, HDMI кабели делятся на виды. Они бывают:

Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:

HDMI 1.0 – самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
HDMI 1.1 – появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
HDMI 1.2 – данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
HDMI 1.2a – добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
HDMI 1.3 – добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини – С.
HDMI 1.3b – возможность управлять бытовой техникой.
HDMI 1.4 – реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
HDMI 1.4a – обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
HDMI 1.4b – увеличение пропускной способности, добавление поддержки 3Д-видео.
HDMI 2.0 – передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
HDMI 2.1 – увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия- 2017 год.

Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.

Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI – VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB – HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить максимально подходящее устройство. Они думают, зависит ли качество передачи сигнала по HDMI от длины кабеля. Им стоит знать, что на качество сигнала влияет как длина кабеля, так и качество самого изделия. При большой длине кабеля в нем должно быть больше сечения с применением медных проводников. Также стоит помнить, что более длинный кабель обязан иметь больший диаметр. Так, при длине кабеля 10 метров его толщина равняется 8 мм, а при 15 и 20 метрах – 9 и 10 мм соответственно. Сигнал сможет передаваться без потерь при соблюдении данных моментов и улучшенной изоляции.

Преимущества и недостатки HDMI интерфейса

Возможность передавать аудио и видео сигналы по одному кабелю
Удобство и простота использования
Доступно подключать самые разные устройства между собой
Высокая пропускная способность

Минусов у данного интерфейса практически нет. Важно помнить о необходимости учитывать длину и толщину кабеля. Иначе можно столкнуться с помехами. Поэтому для получения лучшего результата стоит принять этот момент во внимание, чтобы радовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

SCP 992-UHS Кабель HDMI с поддержкой 8K. Длина 1 м

Кабель HDMI с поддержкой 8K SCP 992-UHS (1 м)

Кабель HDMI SCP 992-UHS совместим с HDMI 2.1 и поддерживает с HDMI 2.0, 2.0a, 2.0b. Стандарт Ultra High Speed HDMI. Подтверждена полная поддержка 8K @ 60 4: 4: 4 и 4K @ 120 4: 4: 4 с пропускной способностью до 48 Гбит / с. Кабель поддерживает: динамический HDR, видео до 120 Гц, колориметрию BT.2020 10/12 4: 4: 4, 3D Full HD, eARC (улучшенный канал возврата звука) и VRR QMS, QFT, ALLM, VESA DSC 1.2a. Пассивный кабель. Отлично подходит для коммерческих, промышленных и бытовых установок, в том числе для игр. Идеально подходит для передачи 8K.

Поддержка нескольких разрешений включает разрешения 5K и 10K для дисплеев ПК, цифровых вывесок, систем видеонаблюдения и различных коммерческих и промышленных AV-решений.

Краткие характеристики

Поддерживает HDMI 2.1v Spec Cat3
Поддержка 4K 5K 8K 10K
Поддержка динамического HDR
Поддержка улучшенного канала возврата звука (eARC)
Поддержка переменной частоты обновления (VRR)
Быстрое переключение медиа (QMS)
Quick Frame Transport (QFT)
Автоматический режим с низкой задержкой (ALLM)

Сфера применения

Домашний театр
Телевизионные студии
Видеооборудование для конференц-залов
Студия профессионального видео монтажа

Новый кабель для HDMI 2.1

Кабели HDMI серии SCP 990-UHS соответствуют новейшему стандарту Ultra High Speed HDMI, который гарантирует полную поддержку сигналов 8K при 60 Гц 4: 4: 4 4320p и 4K при 120 Гц 4: 4: 4 2160p с полосой пропускания до 48 Гбит / с в сотрудничестве с источниками и приемниками HDMI 2. 1 и ниже (2.0b, 2.0a, 2.0)

Поддержка сигналов 8K позволяет получить совершенно новый визуальный эффект при работе с источниками и приемниками HDMI 2.1. Разрешение 8K предлагает в четыре раза больше пикселей, чем с Ultra HD 4K, и в 16 раз больше по сравнению с традиционным Full HD. Поддержка 8K @ 60 обеспечивает плавное и детальное изображение. Кабели SCP 992-UHS также будут поддерживать разрешения 5K и 10K (требуется поддержка DSC), используемые в мониторах ПК и решениях для цифровых вывесок, центрах управления и других коммерческих и промышленных решениях AV.

SCP — один из первых в мире производителей кабелей Ultra High Speed HDMI 2.1.

Основные особенности:

Гарантированная поддержка полного сигнала 8K — в 4 раза больше, чем 4K Ultra HD, и до 16 раз больше пикселей по сравнению с Full HD
Отлично подходит для коммерческих и промышленных установок. Также рекомендуется для прокладки в стенах каналов и водоводов.
Кабель рекомендуется для использования с устройствами 8K, включая домашний кинотеатр, игры и совместимость с новейшими консолями, для решений телевещания, конференций и профессионального монтажа видео.
Защита от электромагнитных помех EMI — меньшая восприимчивость к помехам, исходящим от местных устройств
Кабель протестирован на соответствие стандарту Ultra High Speed HDMI
Позолоченные разъемы для оптимальной передачи сигнала и устойчивости к коррозии
Совместим с разъемами HDMI 2.1
Обратная совместимость с предыдущими версиями HDMI, включая 2.0b, 2.0a. 2.0

Технические данные:

Поддержка передачи несжатого сигнала 8K при 60 Гц 4: 4: 4 4320p и 4K при 120 Гц 4: 4: 4 2160p
Пропускная способность до 48 Гбит / с
Поддержка видео до 120 Гц
Более широкий цветовой спектр, поддержка BT.2020 10/12 4: 4: 4 колориметрия
Категория кабелей HDMI — Utra High Speed HDMI
Поддержка VESA DSC 1.2a
Поддержка 4K — 48/50 / 60 Гц — 100/120 (2160p) — 8 МП
Поддержка 5K — 48/50/60 — 100/120 (2160p) — 11MP
Поддержка 8K — 48/50/60 — 100 * / 120 * (4320p) — 33MP
Поддержка 10K — 48 * / 50 * / 60 * — 100 * / 120 * (4320p) — 44MP * — требуется поддержка устройств DSC, таких как Display Stream Connection
Кабель протестирован. Полностью совместим с новейшими источниками и приемниками с разъемами HDMI 2.1 CAT3 и нижними HDMI v 2.0, 2.0a, 2.0b
Поддержка передачи сигнала в технологии динамического HDR — с широким и переменным тональным диапазоном
Поддерживает eARC (Enhanced Audio Return Channel) и ARC
Поддержка VRR (переменная частота обновления)
Поддержка QMS, то есть быстрого переключения медиа (для устранения задержки, из-за которой перед появлением целевого изображения появляется пустое изображение)
Поддержка QFT, то есть Quick Frame Transport (уменьшение задержки при передаче кадров, что важно для устройств VR и стандартных игр)
Поддержка ALLM, то есть автоматический режим с низкой задержкой (улучшение задержки, обеспечение идеально гладкого изображения)
Поддержка HEAC, т.е. HDMI Ethernet Audio Control
Соответствует стандартам CL2 / FT4 с возможностью ввода в стены
Пассивный кабель

Кабель обратно совместим с предыдущими версиями HDMI.

Подобно кабелям премиум-класса, он поддерживает:

Объемный звук, включая 32 аудиоканала — объемный звук 11,2
Звук HD-Audio, включая Dolby Atmos®, DTS: X и другие
Поддержка 3D Full HD
HDCP 2.2
HDMI-CEC
Пластиковая упаковка

Кабели HDMI 2.1 8K SCP 992-UHS бывают следующей длины:

SCP 992-UHS-0,5 м
SCP 992-UHS-1.0 м
SCP 992-UHS-2,0 м
SCP 992-UHS-3.0 м

Что такое HDMI? Сравниваем типы кабелей

CHIPHi-Tech

Многие современные мониторы и телевизоры оснащены разъемом HDMI. Что такое HDMI, чем различаются типы кабелей, и как работает эта технология, расскажем в нашей статье.

Ольга Дмитриева

У стандарта HDMI так много версий и названий, что в них легко запутаться. Как выбрать подходящий HDMI-кабель, какие бывают спецификации HDMI, в чем разница между Mini, Micro и простым HDMI?

Что такое HDMI?

Аббревиатура HDMI расшифровывается как High Definition Multimedia Interface, что в переводе с английского означает «Мультимедийный интерфейс высокой чёткости». Это стандарт одновременной передачи изображения и звука с помощью одного кабеля.

Через HDMI-кабель передается цифровой сигнал, например, от Blu-ray-плеера к телевизору. Цифровой сигнал состоит из последовательности электрических состояний — то есть нулей и единиц. Нет никаких «промежуточных состояний». Кроме того, передаваемые через HDMI-кабель аудио- и видео-сигналы кодируются с помощью технологии HDCP (протокол защиты широкополосного цифрового содержимого, High-bandwidth Digital Content Protection). Плеер шифрует сигнал, а телевизор его расшифровывает.

Закодированные данные отправляются по кабелю с некоторой «избыточностью», на тот случай, если даже по пути некоторые из нулей и единиц «потеряются». Сигнал в телевизоре можно будет расшифровать полностью и воспроизвести как положено. Если передача HDCP-сигнала будет настолько плохой, что информации для расшифровки окажется недостаточно, «полезного» сигнала не получится вовсе. На телевизоре такие «пропуски» проявятся в виде аудио- и/или видео-артефактов — это визгливые звуки и/или выглядящие в виде квадратиков ошибки в изображении. Если нарушения в сигнале превышают определенный уровень, изображение и звук пропадают полностью.

С 2002 года стандарт передачи HDMI разрабатывается совместно с крупными производителями техники, среди которых Philips, Sony и Toshiba. Сейчас вышла уже 13 версия протокола HDMI. Нумерация идет от 1.0 до 2.1, но уже несколько лет кабели продаются без номера, так как эти цифры только путают неопытных покупателей. Здесь не работает правило «чем выше номер версии, тем больше функций», и по этой причине HDMI-кабели стали продаваться с новыми названиями.

Какой HDMI-кабель выбрать для телевизора или монитора

Всем, кто хочет играть на большом экране, HDMI-кабель просто необходим – часто это единственный способ подключения 4K-телевизора. И если у консолей он, как правило, в комплекте, то ПК-геймерам придется приобретать его отдельно.

На рынке огромное количество HDMI-кабелей по самым разным ценам, и мы решили дать вам ряд простых советов о том, как выбрать HDMI-кабель для 4K-телевизора. Если посмотреть на ассортимент любого магазина, в котором продаются HDMI-кабели, то некоторые из них дешевые, а какие-то стоят целое состояние. Правильно выбрать подходящий кабель может быть довольно тяжело.

Одно из преимуществ HDMI – простота подключения различной аппаратуры. Эти кабели двунаправленные, относительно гибкие и просты в применении. В настоящее время HDMI, как мы уже говорили в самом начале, часто бывает единственным способом подключения, подходящим для вывода HD-изображения. И хотя у большинства телевизоров еще остались компонентные входы, даже на Blu-ray проигрывателях они практически исчезли, а SCART-кабели и коннекторы не применяются уже давно. Остается только HDMI.

Но при покупке HDMI-кабеля есть ряд моментов, на которые нужно обратить внимание, чтобы выбрать кабель правильно.

Важный совет

Во-первых, стоит отметить, что HDMI – цифровой стандарт, поэтому в отличие от старых аналоговых стандартов, где от кабеля часто что-то зависело, в случае с HDMI-кабелями это не так.

При хорошем подключении никакой разницы между самым дорогим и самым дешевым кабелем не будет – если кабели исправны. Цифровой видеосигнал обычно выводит чистую и четкую картинку или не выводит картинку совсем. Данные цифровые – биты либо проходят, либо нет. Если они проходят, все будет работать, если нет – не будет. Нет никаких промежуточных ситуаций с искажением картинки из-за плохого кабеля.

Так что наш совет следующий – не ведитесь на супердорогие кабели в погоне за лучшим качеством картинки или звука – его не будет.

На что обратить внимание?

Но несмотря на то, что обычно между самыми дешевыми и самыми дорогими кабелями разницы нет, есть ряд моментов, которые стоит учитывать.

Версии HDMI: самое главное, что нужно иметь в виду – HDMI как стандарт продолжает развиваться. Было несколько версий с 1.0 до 1.4, а затем 2.0 и последняя на данный момент 2.1. С каждой новой версией появлялись новые возможности. Однако, если оборудование поддерживает последнюю версию HDMI, это не значит, что оно поддерживает все ее возможности – в некоторых случаях они могут быть неактуальны. Так что лучше посмотреть полный список функций, обычно для кабелей он указывается.Последние версии HDMI поддерживают разрешение 4K и даже 8K, поэтому если кабель требуется для 4K-телевизора, ищите модель соответствующей версии. Но если вы планируете простое подключение, то версия не так важна.

В большинстве HDMI-кабелей используются стандартные коннекторы типа A. Если вам требуются самые последние технологии для подключения новейшей аппаратуры, стоит поискать кабель последней версии 2.1, но при отсутствии такой необходимости вполне подойдет и более старая версия. Так можно сэкономить, но в случае покупки новой техники в будущем это может стать ограничением. Консоли PS5 и Xbox Series X уже используют HDMI 2.1 для вывода изображения в 4K и 120 Гц, но одного кабеля недостаточно – необходимо, чтобы и ваш ТВ поддерживал эти возможности.

Надежность: разницы в качестве изображения между хорошими и плохими кабелями нет, но они могут сильно отличаться по качеству сборки. Какие-то кабели более прочные и долговечные, но если после подключения кабель трогать не будут, это не так важно. Проблемы могут возникнуть только при частых изгибах и перемещениях кабелей.

Учитывая сказанное, даже самые дешевые кабели вполне надежны. Кроме того, для некоторых конкретных кабелей данных по надежности очень мало, так что в реальности все определяется личным выбором. Что-то может пойти не так только если гнаться за совсем уж низкой ценой, но в целом все должно быть нормально.

Необходимая длина: чаще всего подключать требуется близкие друг к другу устройства. Существуют кабели длиной 0.6, 0.9, 1.5, 1.8, 5 м и длиннее – выбор достаточный. Если кабель после подключения трогать не нужно, имеет смысл подобрать максимально короткий, чтобы не пришлось думать о том, как его скручивать и куда укладывать лишнюю длину. Но убедитесь, что его хватит.

Чтобы измерить необходимую длину, можно протянуть между точками подключения какую-нибудь веревку, нитку или шнур и сделать небольшой запас для изгибов кабеля. Кроме того, не забывайте, что если в будущем вы захотите сделать перестановку, вам может потребоваться кабель подлиннее – продумайте этот вопрос. Выбрать HDMI-кабель для телевизора и после покупки понять, что он слишком короткий, будет очень неприятно.

Более длинные кабели: длина большинства HDMI-кабелей, как правило, в пределах пары метров – и этого более чем достаточно для большинства систем. Часто даже приходится как-то укладывать лишнюю длину. Однако, в некоторых случаях может потребоваться кабель подлиннее.

Существуют кабели длиной 10 метров и даже больше. Но начиная с определенной длины простая технология пассивного кабеля работать не будет. Если вам нужен очень длинный HDMI-кабель, то придется приобрести так называемый активный кабель с усилителем, который обеспечит необходимый уровень сигнала на большом расстоянии.

Еще один вариант – воспользоваться удлинителем. HDMI-удлинитель – это устройство (или пара устройств) с питанием от внешнего источника либо по линии HDMI (постоянное напряжение 5В).

Тип и размер HDMI-коннектора: есть три основных типа HDMI-коннекторов: стандартный, mini и micro. Конечно, есть еще и двойной коннектор типа B, но он практически не используется, а тип E применяется только в автомобильной технике. При покупке кабеля убедитесь, что вы выбрали подходящий тип коннекторов. Наиболее распространенный вариант HDMI-кабеля – со стандартными коннекторами на обоих концах (тип A – тип A), но существуют кабели с коннекторами mini-HDMI и micro-HDMI.

Также бывают переходники со стандартных разъемов на mini-HDMI илм micro-HDMI. Они могут применяться для подключения камер, смартфонов и других устройств к аппаратуре, в которой используются стандартные HDMI-кабели. Так что выбирая HDMI-кабель для телевизора, проверьте размеры коннекторов на каждом конце.

Прямые или угловые коннекторы: один из вопросов, на которые стоит обратить внимание, чтобы правильно выбрать HDMI-кабель для телевизора – нужны ли вам прямые или угловые коннекторы. Кабели с прямыми коннекторами наиболее распространенные, но существует минимальный радиус изгиба, поэтому если, например, между телевизором и стеной мало места, они могут не поместиться. В таком случае стоит приобрести кабель с угловым коннектором, на одном или обоих концах. С ним все будет гораздо проще.

Заключение

Если вам нужно выбрать HDMI-кабель для телевизора, то вариантов есть довольно много. Самое главное – не стоит покупать слишком дорогие кабели, поддаваясь обещаниям лучшей производительности. Однако, можно найти определенный баланс между качеством, длиной и остальными требованиями. И не забывать, что в некоторых случаях можно воспользоваться кабелем большей длины или с угловыми коннекторами.

Источник: electronics-notes.com

Нужен ли Вам удлинитель HDMI?

Играете ли вы онлайн или любите смотреть фильмы, вы, вероятно, используете кабель HDMI. Однако что, если вы купили кабель HDMI, который слишком короткий для ваших нужд? Кабели HDMI бывают довольно длинными, однако и этого может не хватить. Что же делать, покупать новый кабель, длиннее? Удлинитель HDMI может решить проблему. Но прежде чем мы поговорим об этом, давайте посмотрим, зачем вообще нужен кабель HDMI.

О кабеле HDMI

HDMI — это сокращение от High Definition Multimedia Interface, впервые представленного в 2002 году. С того дня они продолжали завоёвывать мир развлечений.

Кабель HDMI заменил клубки электронных проводов, которые использовались для соединения компонентов видео систем. Это универсальный кабель, который может передавать многоканальное аудио и видео. HDMI также может без проблем передавать видео высокой четкости и аудио высокого разрешения.

Знаете ли вы, что HDMI — единственный кабель, который может передавать аудиоформаты, такие как Dolby TrueHD, DTS-HD Master Audio и 3D Video? Порт HDMI также имеется практически в каждом устройстве. С HDMI вам понадобится только один кабель для подключения каждого устройства. Проще говоря, HDMI — это идеальный кабель.

К сожалению, кабели HDMI, для выполнения своих функций, имеют ограничения по длине. Это связано с тем, что у кабеля HDMI сердечник сделан из меди. Как и любой другой медный кабель, HDMI подвержен электромагнитным помехам. Когда на медный кабель воздействуют внешние помехи, передаваемый сигнал ослабевает.

Другими словами, для HDMI‚ чем короче, тем лучше. Как показывает практика, длина HDMI не должна превышать 10-15 метров. Большая длина приводит к ухудшению сигнала и потере качества. Если транслировать HDMI на большее расстояние, чем рекомендуется, вы увидите мерцание, пикселизацию или полное отсутствие изображения.

Что делает удлинитель HDMI?

HDMI по-прежнему остается нужным кабелем, несмотря на ограничения по длине. Итак, что можно сделать, чтобы решить эту проблему? Это просто. Можно использовать передатчик HDMI. Как следует из названия, удлинитель HDMI позволяет увеличить длину, на которую будет передаваться сигнал HDMI. Он усиливает сигнал и отправляет его на устройство на другом конце. Удлинитель может иметь различные технические исполнения и состоять из одного или двух устройств. Для работы удлинители используют 5 В постоянного тока от источника HDMI или от внешнего источника питания.

Как работает удлинитель HDMI?

Допустим, необходимо подключить Blu-ray к телевизору в другой комнате. Сначала подключаем Blu-ray к удлинителю-передатчику с помощью кабеля HDMI. Затем подключаем этот передатчик к HDMI приемнику с помощью сетевого кабеля cat5 или cat6. Наконец, приемник в другой комнате соединяем с телевизором кабелем HDMI.

Таким образом, удлинитель HDMI может передавать сигнал на расстояние до 150 метров. Все зависит от модели удлинителя. Существует большое разнообразие моделей, включая HDMI через cat5 и cat6, HDMI усилитель-донгл, промежуточный HDMI усилитель, беспроводной удлинитель HDMI и так далее. Выбор необходимой модели обусловлен конфигурацией конкретной системы передачи сигнала.

Преимущества использования удлинителей HDMI

Использование удлинителя HDMI — лучшее решение проблемы длины HDMI. Если вы не используете удлинитель, вам придется переносить свои устройства из комнаты в комнату. Это неудобно и требует много времени. Знаете ли вы, что постоянное подключение и отключение портит кабель HDMI, приводит к износу разъема. И здесь на помощь приходят удлинители. Использование удлинителя устраняет саму необходимость отсоединять кабель HDMI снова и снова.

Удлинители HDMI также позволяют просматривать видео на нескольких экранах. Для этого понадобится разветвитель HDMI. Разветвитель зеркалит сигнал HDMI на несколько экранов. Он также усиливает сигнал HDMI и позволяет использовать более длинные кабели HDMI для трансляции. Если у вас дома более одного телевизора, такой сплиттер сделает вашу жизнь намного проще.

Нужен ли удлинитель HDMI?

Итак, нужен ли вам удлинитель HDMI? Ответ зависит от конкретной ситуации. Определенно он понадобится, когда нужно подключить несколько устройств, расположенных далеко друг от друга. Однако, есть недостатки, связанные с использованием удлинителя HDMI.

В большинстве случаев, удлинитель HDMI имеет частоту обновления около 60 Гц. Это означает, что не будет возможности передать HDMI сигнал с частотой 120 Гц, например. Это особенно важно для заядлых геймеров. Но если хардкорные игры не нужны, 60 Гц вполне достаточно для обычных требований. Стандартные видео источники по-прежнему работают с частотой 60 Гц, и пройдет много времени, прежде чем это изменится.

Когда HDMI Extender не нужен

Для подключения устройств кабелем HDMI длиной менее 10-15 метров;
Требуемая частота обновления видео сигнала более 60 Гц.

Это интересно:

Высокоскоростной HDMI кабель с Ethernet

Отличается

Стандартный HDMI высокоскоростной с Ethernet
Ultra HD: совместимость 4K UHD
Многожильный медный провод
Усиленное экранирование: Общая алюминиево/медная оплетка кабеля и алюминиевая фольга на каждую витую пару
Сертификация «HDMI Licensing LLC», лицензиатом является Televés

Основные характеристики

Доступны в различных длинах
Соединение папа-папа
Оболочка из черного ПВХ (для помещений)
Витые пары
19 жильный кабель
Имеет пластиковые защитные колпаки для защиты разъемов в разъединенном состоянии

Найдите

HDMI кабели: важность хорошего качества.

HDMI кабели предназначены для соединения источников сигнала (BluRay, компьютеры, приемники DTT или SAT-ПЧ HDTV и т. д.) с телевизором. Вместо аналогового сигнала, передаваемого например через Евроконнектор, они посредством различных имеющихся в кабеле проводников передают цифровые сигналы.

Для правильной работы HDMI кабели должны соответствовать стандартам, подразделяющим их на несколько категорий. Многие профессионалы и конечные пользователи не знают о существовании стандартов качества для этого типа кабелей.

Использование аббревиатуры “HDMI” помимо способа соединения предполагает обеспечение спецификационных характеристик. Нехватка информации об этом типе кабелей и тот факт, что они обычно применяется в домашних условиях, способствуют распространению HDMI кабелей, не соответствующих требуемым стандартами качества.

Что должен знать пользователь при покупке HDMI кабеля?

Несмотря на то, что спецификации HDMI существуют, тем не менее требования к ним в Европе пока не жесткие, и качество HDMI кабелей гарантируется только наличием сертификатов качества. Televes такие сертификаты качества предоставляет.

Что отличает один HDMI кабель от другого?

Тип материала и процесс изготовления отличают один кабель от другого, в особенности в проводнике и внешней оболочке. Рассмотрим некоторые аспекты, которые помогут оценить качество продукта:

Центральная жила:

Стандарт HDMI указывает, что проводник должен быть многожильным. Данный тип проводника гарантирует соответствие электрическим испытаниям, а также обеспечивает гибкость кабеля, что позволяет поддерживать характеристики, несмотря на его установку в узких местах. Многие кабели на рынке используют проводники с одной центральной жилой, что обеспечивает значительную экономию средств, но при этом значительное ухудшение характеристик.
Кроме того, вместо использования медных проводников бывают случаи, когда используются омедненная сталь или другие сплавы более низкой стоимости и более низкого качества, которые не проходят тесты на аттенюацию «джиттер» и т. д.
Число проводников согласно стандарту должно быть равно 19-и. Есть производители, которые пользуясь тем, что в настоящее время не все контакты используются, производят например 15-проводниковые кабели, ограничивая тем самым их использование в будущих применениях.
Проводники должны иметь внешнюю оболочку и экранирующую оплетку. Как и в любом кабеле передачи данных, эти два фактора предохраняют от перекрестных помех или взаимного влияния сигналов в смежных парах. Использование неэкранированных кабелей не соответствует директиве CE, поэтому продажа неэкранированных кабелей в Европе не разрешена.

Внешняя оболочка:

Одной из наиболее важных характеристик качества внешней оболочки является соответствие директиве RoHs. Несоблюдение этой директивы означает то, что кабель является загрязняющим окружающую среду элементом и, следовательно, вредным.
Наличие складок и изгибов увеличивает риск повреждения внешней оболочки, что может привести к потере свойств кабеля.

Почему нужно выбрать HDMI кабель компании Televes?

Все HDMI кабели от Televеs имеют отличные технические и механические характеристики, которые обеспечивают производительность кабеля в соответствие со стандартами. Кроме этого, Televеs в рамках лицензионных соглашений, подписанных с «HDMI Licensing LLC», имеет доступ к новостям и строго следует всем требованиям.

Для чего нужен высокоскоростной плоский кабель hdmi. Выбор HDMI кабеля – какие критерии учитывать? Перечислим основные функциональные возможности

Сегодня очень тяжело встретить современное устройство для воспроизведения мультимедиа, которое не имеет разъема HDMI. В последнее время данный тип разъема стал традиционным для передачи сигнала (HD), поэтому вопрос как выбрать hdmi кабель часто стоит перед многими людьми. Выходами HDMI наделяются многие устройства: BluRay плееры, телевизоры, DVDплееры, xbox 360, однако они не всегда идут в комплекте с устройством. Поэтому, владельцу указанных устройств приходится покупать их самостоятельно.

Стоимость — всему голова

При выборе HDMI кабеля основным критерием является стоимость. Здесь мнения пользователей расходятся неравномерно. Подавляющее большинство людей утверждает, что покупать необходимо самые простые кабели. Данное мнение строится на том, что стандарт цифровой передачи информации строго регламентирован. Другими словами, HDMI для телевизора, xbox 360 и другихустройств, либо может передавать данные, либо не может этого делать. Поэтому, бренд и его качество значения не имеют.

Однажды игроманы и любители xbox 360 провели специальные исследования по выявлению зависимости стоимости HDMI кабеля и качества изображения. Были закуплены самые разнообразные модели, начиная наиболее дешевыми и заканчивая аналогами стоимостью в сотни долларов. Итог эксперимента — качество изображения никак не связано со стоимостью. При этом при тестировании вообще не учитывалось качество звука, но вряд ли оно отличалось бы.

Конечно, как выбрать hdmi кабель, — дело каждого,однако согласно мнению специалистов, выбирать откровенную «дешевку» не стоит. Здесь речь идет о долговечности изделия. Хорошие кабели для телевизора имеют большую толщину, более качественную обмотку, поэтому стоимость их несколько выше.

Виды HDMI кабеля

Чтобы понять какой кабель будет наиболее оптимален, потребителю необходимо разобраться с видами данной продукции. Нужно понять особенности, достоинства и недостатки каждой модели. Только после этого можно делать определенные выводы.

Современные HDMI кабели бывают следующих видов:

стандартный — гарантирует передачу сигнала с разрешением 720p;
стандартный с Ethernet. Этот вариант имеет аналогичную пропускную способность, при этом он укомплектован дополнительной витой парой для соединения с сетью. При использовании такого кабеля для телевизора, который наделен функцией подключения к Всемирной сети, последний может подключаться к роутеру посредством Wi-Fi. При отсутствии в телевизоре Wi-Fi модуля, его можно по витой паре подключить к маршрутизатору;
высокоскоростной — дает возможность передавать изображение в разрешении 4К (3840×2160) и отличается высокой пропускной способностью;
высокоскоростной с Ethernet — отличается высокой пропускной способностью и дополнительно оснащен витой парой для подсоединения устройств к сети;
автомобильный — предназначен для эксплуатации в затрудненных обстоятельствах (при высоких температурах, сильных вибрациях). Зачастую используется в автомобилях, за что и получил соответствующее название.

Чтобы ответить на вопрос, как выбрать hdmi кабель, знать основные виды данной продукции и ориентироваться в стоимости недостаточно. Для правильного окончательного решения, нужно прислушаться к некоторым рекомендациям.

Так, часто можно услышать, что разъем, имеющий позолоченный контакт, гораздо четче отображает аудио- и видеоданные. На практике, роль этой позолоты заключается в обеспечении защиты контактов от появления коррозии, увеличивающей сопротивление и снижающей уровень сигнала. При этом надежную коррозионностойкость могут обеспечить и другие способы, например, хромирование, никелирование.

В целом, цифровой сигнал не выдвигает высоких требований к HDMIкабелю для телевизора, xbox 360 и прочих устройств, однако «артефакты» могут возникать в результате серьезных нарушений технологии производства: неправильно выбранное сечение проводника, отсутствие усилителя сигнала при его передаче на серьезное расстояние.

Есть традиционное правило, чем длиннее выбирается кабель, тем больший диаметр он должен иметь. Диаметр кабеля обозначается согласно Американскому калибру проводов AWG (более высокое значение параметра соответствует меньшему диаметру). Есть рекомендуемый ряд соотношения данного параметра и длины HDMI кабеля. Выглядит он следующим образом:

5 м — 28AWG;
10 м — 26AWG;
15 м — 24AWG;
20 м — 22AWG.

Важным критерием выбора кабеля HDMI является экранирование. Оно обеспечивает хорошую защиту от внутренних и внешних наводок. Наиболее оптимальным вариантом считается принцип витой пары, где каждая сигнальная пара (плюсовой и минусовой проводок) переплетается с «землей» по всей длине провода. Подобное экранирование резко снижает наводки. Для исключения внешних помех применяется экранирование из оплетки и фольги.

Недостаточно просто приобрести HDMI кабель, важно знать модель, длину и много других мелочей, которые прямо влияют на качество передаваемой через него информации. Далее мы рассмотрим все нюансы приобретения качественного HDMI кабеля, досконально изучая всю имеющуюся информацию касательно данного вопроса.

Какой HDMI кабель лучше?

Качество кабеля, а соответственно и качество информации, через него проходящей, зависит от многих нюансов. Разберём самые главные из них:

Цена. Определённая часть интересующихся людей советует не судить по цене сам HDMI кабель, т. к. они считают, что цифровая передача жёстко регламентирована. То есть нет разницы между кабелем за 5$ и кабелем по цене в 100$ – он либо будет передавать информацию, либо нет. Если сделать скриншот с экрана при использовании кабелей разной ценовой категории, то их контрольные суммы будут полностью совпадать (окажутся всецело идентичными).
С другой стороны, более дорогие HDMI кабели делаются чуть плотнее, толще, что увеличивает изоляцию, защищает от посторонних помех, что прямо влияет на качество картинки. При наличии серьёзного источника помех, выбирать лучше более дорогой кабель, а если нет – то сгодится и низкого качества.

Версия HDMI . В зависимости от версии кабеля меняется его основное предназначение, поэтому и выбирать следует подходящую версию, которая поддерживается устройствами, которые он соединяет.

Узнать версию HDMI по самому кабелю практически невозможно (иногда сам шнур маркируется, но зачастую – нет), поэтому следует сохранить упаковку после покупки, чтобы знать версию.

Сегодня актуальным становится проблема подключения звука от компьютера к телевизору , в чем как раз и поможет кабель HDMI.

На данный момент наиболее распространены следующие версии HDMI кабелей:

4 – поддержка HD разрешения 4K, 3D видео и Интернет-соединения до 100 Мбит;
4a – ещё больше функций для 3D-изображения;
4b – 3D теперь работает в разрешении 1080p при 120 Гц; пропускная способность на один провод увеличена до 15 Гбит/с;
0 – множество улучшений в передаче видео с разрешением 4K при 60 Гц, поддержка наивысшего качества звука, динамическая синхронизация видео-/аудиопотоков и т. п.;
1 (от 04.01.2017) – повышение пропускной способности видеопотока вплоть до разрешения 10K при 120 Гц.

HDMI кабель версии 2.1 может позволить себе производить видеопоток с 10240 х 4320 разрешением при стабильных 120 кадрах в секунду. Такого себе позволить не в силах даже VGA и DVI вместе взятые. Для картинки подобного качества необходим максимально хороший и довольно дорогой HDMI кабель. И это ещё не учитывая характеристики исходящего устройства.

Подбирать кабель конкретной версии нужно соответственно имеющемуся оборудованию. Если, например, компьютер не может проигрывать видео хотя бы в разрешении 2K, то и нет смысла приобретать HDMI 2.0. С другой стороны, кабель версии 2.0 обладает обратной совместимостью. Если телевизор поддерживает лишь HDMI 1.4, то кабель 2.0 сможет передавать картинку, но уровнем качества, эквивалентным 1.4, и не превышая его.

От перемены мест слагаемых, сумма не меняется: идентичное положение дел будет, если HDMI кабель имеет версию 1.4, а телевизор поддерживает 2.0 – качество изображения сравняется с 1.4.

Впрочем, для обычного пользователя будет вполне достаточно недорого (5 $) HDMI кабеля версии 1.4, ведь он полностью оправдывает возлагаемые на него надежды и соответствует необходимым требованиям. Но это правило распространяется на кабели длиной не более 10 метров.

Длина HDMI кабеля. Существуют некоторые конкретные показатели длины кабеля:

0,75/0,8 м;
1,5 м;
2,5 м;
3,5 м;
10 м (кабели большей длины, чем 10 метров не стандартизированы, так что можно найти и купить кабель как 15 м, так и 55 м – всё зависит от желания покупателя и его нужд).

Длину HDMI кабеля каждый подбирает индивидуально в зависимости от потребностей, но чем длиннее шнур, тем толще он должен быть, чтобы избежать влияния разных помех и тому подобного.

Чем длиннее кабель, тем более сильные помехи будут на него влиять. Это прямо пропорционально качеству получаемого изображения. Дорогие кабели создаются из специальных материалов, поэтому менее подвержены искажениям.

Качество кабеля. На данный момент времени существует множество фирм, поставляющих HDMI кабели самых разных версий, типов и размеров. Самыми качественными являются кабеля следующих производителей:

Они с завидным вниманием относятся к своей продукции, поэтому смело можно довериться и приобрести HDMI кабель у любой из этих фирм. Однако следует тщательно проинспектировать техническую документацию оборудования, чтобы знать, какой HDMI кабель лучше всего подойдёт именно в Вашем конкретном случае.

Что лучше: HDMI, DVI или VGA?

Теперь разберёмся в отличиях HDMI от кабелей VGA и DVI:

В отличие от HDMI, VGA производит лишнее преобразование информации по схеме «цифра-аналог», реже – «цифра-аналог-цифра» (имеется в виду цифровой и аналоговый сигналы). HDMI позволяет избежать этого за счёт прямого выхода сразу в цифровом варианте, повышая общее качество передаваемой информации (в данном контексте – качество картинки на телевизоре). Зачастую, разницы практически не видно, но бывает и совсем наоборот. Такие случаи вовсе не редкость, поэтому гораздо более предпочтительно использовать именно HDMI кабель.
HDMI поддерживает гораздо больший ассортимент стандартов разрешений, изображение на экране будет значительно стабильнее. VGA этим похвастаться не в силах.
Сам факт отсутствия разнообразных преобразований позволяет картинке выглядеть значительно чётче в сравнении с VGA. HDMI изначально производит чистый цифровой сигнал, а наличие механизма посткоррекции ошибок ставит его сразу на десяток ступеней выше, чем любые другие аналоги. Хотя посткоррекция прямо зависит от длины кабеля.
VGA (как и DVI) не выводит звук (требуется соответствующий, отдельный кабель). У HDMI в принципе не возникает идентичных ситуаций (помимо картинки он выводит также и звук).
Если отдельно сравнивать HDMI и DVI, то нужно отметить, что DVI интерфейс гораздо более громоздкий. Для него необходимы дополнительные крепления, а HDMI используется даже в мобильной электронике ввиду его компактности.
Пропускная способность кабеля HDMI аж в 3 раза выше, чем у DVI (VGA не ставится в сравнение из-за аналогового сигнала, который по умолчанию хуже цифрового).

Подводя итоги, особо большую разницу между выходами VGA и HDMI сложно заметить «на глаз» (хотя порой она довольно очевидна). Но посредством тщательного изучения становится понятно, почему во всём мире HDMI занимает далеко не последнюю позицию: значительно более качественная картинка, отсутствие «артефактов» на экране и многие другие преимущества.

VGI интерфейс гораздо ближе по качеству к HDMI, но учитывая его габариты и невозможность передачи звука возникает резонный вопрос – действительно ли он необходим, если есть HDMI?

Беря во внимание рассмотренные особенности и нюансы, HDMI кабель для телевизора следует подбирать в зависимости от нужд: подходящая под характеристики устройства версия, верный тип разъёма, длина – минимально возможная. HDMI – лучшее решение благодаря наивысшему качеству, простоте и неоспоримой многофункциональности.

Вконтакте

Здравствуйте, друзья.

Из этой статьи вы получите основную полезную информацию о HDMI что это, где и зачем используется, какими обладает характеристиками и каких видов бывает. Почему вам стоит это знать?

Сейчас большинство мультимедийной техники подключается через этот интерфейс, и не исключено, что вы тоже используете его, быть может сами того не ведая. Также после прочтения статьи вы сможете правильно подбирать кабели для подключения устройств.

Знакомство с HDMI

Данная аббревиатура подразумевает под собой словосочетание «High Definition Multimedia Interface», что в точности переводится как мультимедийный интерфейс высокой четкости. Он служит для отправки цифровых видеосигналов, обладающих большим разрешением. А также многоканального цифрового аудио, защищенного от копирования.

Проще говоря, это канал для передачи цифрового изображения и звука от одного устройства высокой четкости другому. Осуществляется такой процесс при помощи соответствующих кабелей. Ими могут соединяться видеокарты и мониторы, домашние кинотеатры/игровые приставки и современные телевизоры, планшеты/телефоны и компьютеры, и т. д.

К слову, разъемы для вышеперечисленных гаджетов отличаются форм-фактором (размером): обычным подключается крупная техника, mini-HDMI — смартфоны и некоторые модели планшетов, micro-HDMI — лаптопы, планшетные ПК и т. п. техника. Каждый port содержит примерно 19 контактов.

Характеристики

Рассмотрим главные особенности, которые выделяют данный интерфейс среди других:

Скорость передачи данных колеблется в диапазоне от 4,9 до 48 (новинка 2017-го года) Гбит/с.
Способен передавать несжимаемое видео в высоком разрешении, сигналы для 3D-телевидения, а также 8 каналов цифрового аудио.
Выводит качественную картинку на экраны с соотношением сторон 16:9, разрешением 1920×1080 пикселей и выше (до 4K). Чтобы вы могли сравнить: устаревшие по нынешним меркам телевизоры имели соответствующие параметры 4:3 и 704×480 пикселей.
Герцовость поддерживаемых разрешений в современных интерфейсах варьируется от 50/60 до 100/120Hz
Поддерживает Ethernet-соединение со скоростью до 100 Мбит/c.

О кабелях

Кабель в разрезе включает в себя:

Внешнее покрытие;
Проволочную оплетку для экранизации с добавлением неизолированной жилы из меди для пайки;
Еще один экранизирующий слой из алюминиевой фольги;
Оболочку из полипропилена;
Витые пары 5-й категории, обладающие сопротивлением 100 Ом, которые предназначены для передачи информации;
Экранизацию указанных витых пар из внешней изоляции и провода для пайки;
Другую витую пару без экранизации, заточенную под сигналы SDA SCL;
Дополнительные проводники для управляющих сигналов и питания.

Длина

Стандартной длиной кабеля считается 10 метров. Но можно удлинить его до необходимых размеров при помощи внешних или вмонтированных в шнур усилителей-повторителей. Они устанавливаются не на выходе сигнала, а ближе к приемнику.

Чтобы избежать помех, некоторые производители оснащают свою продукцию ферритовыми кольцами с одной и другой стороны.

И учтите, что чем длиннее кабель, тем массивнее должен быть проводник.

Типы

Существует 5 типов HDMI-кабелей:

Стандартный. Ищите бюджетный вариант? Standart — для вас. Используется для подключения не слишком требовательной бытовой техники (DVD-плеер, спутниковый приемник, плазменные и ЖК-панели и пр.).

Он не отличается супер-качественной работой. Судите сами: передает картинку с разрешением 1080i или 720p., предельная пропускная способность — 4,9 Гбит/с, полоса частот (передача видеопотока) — 165 мегапикселей, а глубина цвета — 24 бита.

Высокоскоростной. Вы владеете Blu-ray/HDD-плеером, широкоформатным экраном или другой модернизированной техникой либо просто является ценителем высококачественного изображения? Как отличить от обычного? Обратите внимание на надпись «High Speed» на штекере, либо на самом кабеле.

Взаимодействует с любыми форматами, в том числе Deep Color и 3D. Отличается поддержкой технологии Audio Return Channel (реверсивный звуковой канал), которая позволяет передавать аудио без другого кабеля. Заметьте, что принимающие устройства тоже должны ее поддерживать. Обычно таковые имеют пометку ARC.

Обладает такими параметрами: работает с разрешением 1080i и выше, таким же числом полосы частот (в мегапикселях), скоростью 10,2 Гбит/с и глубиной цвета 48 бит.

Стандартный c Ethernet. То же самое, что и в первом пункте, только вдобавок имеется опция подключения к интернету.
Высокоскоростной c Ethernet. Думаю, понятно без объяснений.

Автомобильная версия (Standart Automotive). Отдельный вид кабеля, служащий для коннекта устройств к автомобильной медиа-системе.

Разница между HDMI и DVI

Предшественником HDMI был интерфейс . Скорее всего, вы тоже имели с ним дело, когда подключали монитор к своему первому компьютеру. Но через этот канал передавалось только видео. Как вы уже и сами можете сделать вывод. Главное усовершенствование интерфейса HDMI состоит в том, что он способен передавать вдобавок звук.

Но это не единственное его отличие от DVI. Еще современный порт обладает меньшими размерами. Также он передает только цифровые сигналы, в отличие от своего устаревшего собрата, который может работать и с аналоговыми данными. Еще пропускная способность HDMI выше, чем у DVI (последние работают на скорости 3,4 Гбит/с).

На этом всё.

Жду вас чаще в гостях моего блога.

Современный мир невозможно представить без высоких технологий. И с каждым годом они только совершенствуются. Одним из отличных примеров повышения качества передаваемых данных является кабель HDMI.

Его применение сегодня становится все шире, потому что возможности такого типа соединения весьма обширны. Далее рассмотрим особенности конструкции кабеля HDMI и тонкости его выбора. Если вдруг вы забыли изменить раскладку клавиатуры, ваш вопрос может преобразиться в «rfr ds hfnm кабель hdmi», но суть останется той же.

Назначение и характеристики кабеля

Из аббревиатуры HDMI (High-Definition Multimedia Interface) понятно, что кабель предназначен для передачи цифровых видеоданных в высоком разрешении и многоканальных аудиоданных. Он появился в продаже еще в 2002 году и по сегодняшний день уже неоднократно подвергался изменениям, а точнее, дополнениям, которые в итоге привели к созданию высокоэффективного средства для соединения источника сигналов с приемником даже на больших расстояниях. Также кабель HDMI оснащен и технологией защиты данных от копирования HDCP, что дает уверенность в том, что ваша информация защищена от злоумышленников.

Характеристики современного кабеля HDMI:

пропускная способность находится в пределах от 4,9 до 15,8 Гбит в секунду, чего вполне достаточно для просмотра фильмов в высоком разрешении и 3D-моделирования;
разность длин кабелей – в домашних условиях до 15 метров, при применении усилителей — до 35 метров;
поддержка управляющих протоколов CEC и AV.link.

Как выбрать кабель HDMI для дома? Для того чтобы ответить на этот вопрос, следует определиться с его длиной. При необходимости соединения приемника и источника на расстояниях более 1,5 метра предусматривается промежуточный усилитель, который будет встроен в кабель. Но тогда его стоимость будет довольно высока. Альтернативный вариант — приобрести внешний эквалайзер, который, впрочем, также затребует затрат. Все зависит от конечной стоимости комплектующих и ваших финансовых возможностей.

Конструкция кабеля

Выбор HDMI кабеля всегда начинается с качества, поэтому, чтобы не ошибиться, необходимо владеть информацией о его устройстве.

По своей конструкции кабели HDMI могут отличаться наличием или отсутствием ферритовых колец. Они устанавливаются на обоих концах в целях подавления помех. Данную технологию многие производители применяют на всех изделиях, длина которых более 1,5 метра. Это связано с тем, что при увеличении длины соединений возрастает и волновое сопротивление, которое также повышается и с ростом частоты передаваемых данных. Плюс ко всему, большая длина кабеля и прохождение его возле других источников электромагнитного излучения также приведет к возникновению помех в нем. Магнитная способность феррита обеспечивает эффективное подавление посторонних сигналов при передаче данных при помощи кабеля HDMI.

Кабель длиной до 1,5 метра состоит из:

внешней изоляции;
экрана из алюминиевой фольги;
экранирующей оплетки из медной проволоки, которая затем запаивается;
промежуточной полипропиленовой оболочки;
отдельно экранированных витых пар пятой категории для видеосигналов (синхронизации и 3-х основных цветов), причем все экраны имеют медный провод для пайки;
витой пары без экрана для сигналов SDA и SCL;
отдельных линий для питания и управления;
двух разъемов.

Исходя из вышесказанного, можно ответить на вопрос, как выбрать кабель HDMI:

во-первых, необходимо, чтобы на нем были ферритовые кольца;
во-вторых, его диаметр должен быть довольно большим, это говорит о присутствии всех необходимых экранов;
в-третьих, при большой длине кабеля усилитель должен быть либо встроен в него, либо установлен на входе приемника.

Виды кабелей

С 2002 года было выпущено 8 разновидностей кабелей HDMI, начиная с версии 1.0 и заканчивая 1.4. Каждая версия дополнялась новыми поддерживаемыми стандартами и функциями. Сегодня же наибольшим спросом пользуются 4 типа, которые маркируются заглавными латинскими буквами A, B, C, D.

Основными из них являются типы A и B. C и D представляют собой дополнение и модификацию первого типа. Изменения заключаются в минимизации штекера и разъема, которые несут соответственно названия mini и micro.

Чтобы ответить на вопрос, как выбрать кабель HDMI для подключения монитора, достаточно уточнить марку разъема на самом мониторе и на видеокарте. При несовпадении типов разъемов в продаже имеются различные переходники и удлинители.

Область применения

Область применения HDMI кабеля весьма широка, это связано с массовым производством техники с соответствующими разъемами и стандартами передачи данных. Технология соединения HDMI имеет широкое применение как в домашних системах, например, для повышения уровня качества видео, передаваемого на монитор или большой телевизор, так и в автомобилях — для передачи данных от камер заднего и переднего вида, а также для соединения мультимедийной системы и дисплеев, вмонтированных в спинки передних сидений.

На вопрос, как выбрать кабель HDMI, можно ответить, определившись и с местом его применения. Если он будет использоваться в охранных системах и прокладка будет проходить по улице, то следует применять кабель как можно толще. Увеличение поперечного сечения провода даже с увеличением его длины не изменит волнового сопротивления, которое должно составлять не более 100 Ом.

Применение в домашних мультимедийных системах

Как выбрать кабель HDMI для просмотра 3D? Все зависит от его технической возможности, которая должна позволять передавать данные на высоких частотах с низким коэффициентом помех, а также поддерживать технологию 4К UltraHD и 3D.

Такие кабеля имеют приписку в названии «HIGHT SPEED». К ним относятся девайсы версии от 1.4 и выше. После выхода этого стандарта появилась еще разновидность, которая отличается дополнительной возможностью подключения в сеть, например, для подключения оборудования к роутеру с Wi-Fi. Такие кабели имеют еще и приписку «ETHERNET».

Использование кабелей HDMI в автомобильных системах передачи данных

В автомобилях для передачи изображения от мультимедийной системы к дополнительным дисплеям используются кабели STANDART AUTOMOTIVE. Они специально разработаны для применения в условиях резких изменений температур и высоких вибраций. Также они отличаются и типом разъема, который имеет дополнительные механизмы и защелки, способствующие надежной фиксации его в гнезде.

Выбор HDMI кабелей для автомобиля упрощается благодаря одному стандарту и унифицированной маркировке «STANDART AUTOMOTIVE». Большинство производителей мультимедийных систем применяют именно этот стандарт, но иногда встречаются и другие разновидности разъемов.

Преимущества передачи данных по HDMI

Неоспоримыми преимуществами передачи данных по HDMI является быстродействие, которое достигается посредством использования цифровой кодировки сигналов видео и аудио. И это стало огромным плюсом перед композитным, компонентным и S-Video. К тому же большинство современных кабелей HDMI поддерживают и передачу звуковых сигналов, которые также представлены в цифровом виде.

Выбор типа кабеля: подведем итоги

Итак, как правильно выбрать кабель HDMI? Для того чтобы ответить на этот вопрос, необходимо выполнить следующие действия:

узнать тип разъема и его форм-фактор на вашем устройстве;
максимально точно определить требуемую длину кабеля, потому что от этого зависит его стоимость;
выявить условия его эксплуатации: например, если он будет подвержен вибрациям, то следует выбирать варианты потолще. Это связано с конструктивными особенностями кабеля.

Приобретая новую современную технику, многие все чаще задаются вопросом: как выбрать кабель HDMI для монитора или для телевизора? Ответ предельно прост, потому что сейчас выпускается довольно много устройств с таким интерфейсом. В мониторах и телевизорах он одного стандарта. Чаще всего используется тип A «HIGHT SPEED», а остальные применяются в мобильных устройствах: ноутбуках, роутерах и пр. Перед покупкой кабеля необходимо обязательно определить стандарт разъема в своем устройстве и его длину.

Приветствую всех посетителей блога о компьютерах. Сегодня бы очень хотелось поведать читателям о так называемом HDMI кабеле , с помощью которого подключаются устройства, например, Smart TV, планшеты, ноутбуки и прочее. Так вот, нужно знать, как правильно выбрать HDMI кабель , по каким характеристикам это делать и многое другое, что мы сейчас и разберем.

Для начала разберемся, что же такое HDMI. Хоть данная аббревиатура уже довольно давно вошла в нашу жизнь, есть люди, которые еще не знают, что она означает:

Существует еще и такой интерфейс, как DVI , но он уже довольно неактуален и уступает HDMI по всем параметрам. Преимущество HDMI перед DVI – меньший по размерам интерфейс, технология защиты от копирования. HDMI можно подключать к компьютерам, ноутбукам, цифровым камерам, телевизорам, плеерам, игровых консолей, таких как, PlayStation и др.

Итак, самая максимальная длинна HDMI кабеля – 10 метров. Стандартный размер кабеля обычно бывает 0.75 м 0.8 м 1 м. 1.5 м 2 м 2.5 м 3 м 5 м 10 м. Если Вы хотите приобрести кабель более 10 метров, то стоит знать, что данный размер стандартами не регламентируется и впоследствии могут быть различные искажения сигнала, которые повлияют на вывод изображения.

Но это еще не все. Длинна длинной, а нужно еще знать, из какого материала изготовлен кабель. Допустим, кабель категории Standart , позволяющий передавать разрешение 720 х 1080 с частотой 75 МГц, изготавливается из бескислородной меди. Кабель версии High Speed с разрешением 1080 х 2160 с частотой 340 МГц изготавливается из меди. Таким образом, можно сказать, что качество передачи изображения будет напрямую зависеть от материала, из которого изготовлен кабель.

Версия HDMI кабеля

В 2002 году появился первый полноценный стандарт HDMI, разработкой которого занимались такие известные компании, как Philips, Thomson, Hitachi, Sony и Silicon Image. Данный интерфейс постоянно развивается, появляются новые версии.

Типы HDMI кабеля

Как я уже писал выше, существуют типы, например, такие – Standart, High Speed. Но существуют и другие: Standart with Ethernet, Standart Automotive и High Speed with Ethernet. Все мы сейчас разберем.

Standart – данный тип поддерживает разрешение 720 на 1080 р. Предназначен для подключения таких устройств, как DVD-плееры, плазменные телевизоры, спутниковые ресиверы. Простыми словами, подключение нетребовательных устройств.

Пропускная способность – 4.9 Гбит/с
Полоса частот – 165 Мпискелей
Глубина цвета – 24 бита

Высокоскоростной (High Speed) – этот тип поддерживает множество форматов, таких как: Deep Color или 3D. Также поддерживает Audio Return Channel, технология, которая позволяет передавать звук без использования S/PDIF кабеля.

Данный тип способен соединять высококачественные устройства – жидкокристаллические панели, HDD-плееры, Blu-ray и многое другое. Также поддерживает разрешение 1080 р и 4к (4096х2160).

Пропускная способность – 10.2 Гбит/с
Полоса частот – 1080 Мпискелей
Глубина цвета – 48 бит

Standart with Ethernet – этот тип имеет все те же характеристики, что и Standart, но с каналом передачи данных Ethernet, который обеспечивает передачу данных до 100 Мб/с. Функция кабеля будет доступна в том случае, если подключаемое устройство имеет поддержку Ethernet HDMI.

C помощью данной технологии, можно получить высокоскоростной доступ в интернет. Кстати данный тип поддерживает Audio Return Channel.

High Speed with Ethernet – тип, который поддерживает все те характеристики, рассматриваемые выше. Также имеет скорость передачи данных до 100 Мб/с.

Standart Automotive (автомобильный стандарт) – данный тип позволяет подключать различные устройства к автомобильной мультимедиа-системе.

Разъемы HDMI кабеля

Теперь поговорим о разъемах. По спецификации типы разъёмов обозначаются заглавными латинскими буквами – A. B. C. D и т. д. Также могут присутствовать такие слова, как micro и mini.

Type A – данный разъем стандартный и встречается часто в цифровой технике.

Type C (micro HDMI ) и Type D (mini HDMI ) – эти разъёмы намного меньше Standart и подключаются чаще всего к фотоаппаратам, ноутбукам, видеокамерам и другим портативным устройствам.

Type B – не очень популярный тип, но имеет видеоканал с разрешением 1080р.

Type E – разъем с замком, который позволяет зафиксировать коннектор с гнездом. (чаще применятся при соединениях устройств в автомобиле).

Итак, мы многое узнали из того, как выбрать HDMI кабель, каким характеристикам следовать, какие типы выбирать. Характеристики, как Вы уже поняли, зависят от материала, из которого изготовлен кабель. Но, чтобы понять реальные свойства кабеля нужно его самостоятельно тестировать. Мы попробуем разобрать еще несколько моментов, которые позволят нам правильно выбрать HDMI кабель.

Обзор HDMI и принцип работы кабелей HDMI — FireFold

Хотите знать, как работает HDMI? С технической точки зрения HDMI означает мультимедийный интерфейс высокой четкости. Этот глобальный стандарт связи был установлен с четким требованием обеспечить передачу видео и звука высокой четкости в широком спектре продуктов. HDMI существует для повышения качества в системах просмотра и звука. С помощью одного кабеля HDMI вы можете испытать все цифровые решения, которые вы используете для подключения и взаимодействия с другими компонентами в вашей домашней офисной системе.Эта усовершенствованная технология гарантирует, что ваши системы могут взаимодействовать друг с другом при обмене важной информацией. Это создает простор для автоматической автоматической настройки и оптимизации. HDMI может показаться причудливым научным термином для тех, кто не очень разбирается в технологиях. HDMI здесь, чтобы оставаться с нами в нашей повседневной жизни. Почти в каждом доме есть PlayStation 3, HDTV, проигрыватель Blu-ray или HD-DVD, и HDMI есть во всех этих устройствах. HDMI — это соединение для подключения домашнего кинотеатра или телевизора.HDMI — это больше, чем порт, который мы привыкли видеть на задней панели телевизора. Это набор правил, который разрешает связь с устройствами в формате высокой четкости (HD).

Цифровое телевидение против аналогового, новая эра

До того, как появились телевизоры высокой четкости, большинство телевизоров использовали стандартное разрешение для отображения изображений. Стандартное разрешение имело соотношение 4: 3 с 704 на 480 пикселей, что приводило к чересстрочным изображениям. Телевизоры использовали аналоговую технологию для передачи изображений. Из-за технологических изменений и стремления к лучшему качеству изображения был разработан цифровой дисплей.Цифровые изображения передаются через кабели или просто электрические импульсы. Цифровой дисплей имеет очень высокое соотношение сторон 16: 9 и разрешение 1920 на 1080. Телевизоры HDTV имеют больше пикселей, более широкий экран и более высокую частоту обновления по сравнению со стандартными телевизорами. Это означает, что телевизоры высокой четкости требуют больших объемов данных быстрее, чем старые стандартные телевизоры. Телевизоры высокой четкости могут получать эти данные в цифровом виде в более быстром темпе.

Привет, HDMI

Таким образом, режим передачи привел к рождению HDMI.HDMI был разработан группой производителей электроники как набор правил для создания соединений с высокой пропускной способностью между цифровыми устройствами. При правильной установке HDMI привнесет все изменения в домашний кинотеатр. Текущий стандарт HDMI поддерживает сигналы HD 1080p, обеспечивая поддержку 8 каналов несжатого звука. HDMI помогает значительно сократить количество кабелей и пультов дистанционного управления, которые могут понадобиться пользователю для просмотра фильма, или уменьшить количество кабелей, которые могут потребоваться пользователю для подключения различных компонентов.

Совместимость

Одним из недостатков HDMI является проблема совместимости. Чтобы вы могли воспользоваться преимуществами технологии HDMI, все компоненты или части домашнего кинотеатра должны быть совместимы. Кабель HDMI также имеет ограничения с точки зрения короткого времени, необходимого для поддержки удобной настройки.

ARC

ARC расшифровывается как Audio Return Channel. Он начал появляться на некоторых выбранных устройствах с интерфейсом HDMI несколько лет назад и стал обычным явлением для большинства устройств. Это просто технологическое усовершенствование HDMI для повышения качества услуг домашней развлекательной системы.ARC обеспечивает расширенные возможности управления мощностью, громкостью и другими второстепенными функциями. Иногда он автоматически передает звук с телевизора на устройство, не отключая встроенные динамики телевизора. ARC также важен для отправки сигналов как в нисходящем, так и в восходящем направлении по одному соединению. Через ARC HDMI можно подключать все источники — игровую приставку, кабельную приставку, Blu-ray и многие другие. При всех этих подключениях требуется только один пульт дистанционного управления.

Что такое HDMI?

HDMI — аббревиатура

HDMI — это аббревиатура от High-Definition Multimedia Interface.Еще в 2003 году потребителям были представлены продукты HDMI. HDMI — это проприетарное оборудование, а это означает, что никто не может создать свою собственную версию кабеля HDMI. Производители HDMI должны лицензировать его у HDMI.org, больших парней, владеющих патентом. Если ваш кабель или оборудование не сертифицировано HDMI, возможно, вы столкнулись с неисправностью. (Все кабели FireFold сертифицированы HDMI, будьте уверены. Вы можете купить их здесь.) Видите, это было не так уж плохо, правда?

Преимущества

Один штекер, одно соединение

Как мы уже упоминали ранее, вы можете использовать свои старые кабели, если хотите, но есть вероятность, что вы используете компонентные соединения.Компонентные кабели имеют либо три разъема на каждом конце для передачи видео, либо пять разъемов, если они включают аудио. HDMI объединяет аудио и видео в одно соединение. Вместо трех-пяти устройств, которые нужно подключить, у вас есть только один. По этому одному кабелю есть все, что вам нужно, чтобы смотреть любимые фильмы и шоу. Фактически, новейшая спецификация даже содержит канал Ethernet для упрощения работы в сети этих Smart TV и устройств, подключенных к Интернету. Он также имеет возвратный аудиоканал для уменьшения путаницы в кабелях, когда в миксе есть ресивер.

Разрешение

Кабели HDMI поддерживают разрешение до 1080p, а в последнее время — 4Kx2K для телевизоров Ultra HD. Это означает, что вы можете получить яркое изображение высокой четкости с наилучшим качеством, которое позволяет ваше оборудование. На большинстве устройств максимальное разрешение компонентных подключений составляет 1080i. HDMI также может передавать несжатые сигналы для достижения лучшего разрешения без потери качества. На совместимых устройствах вы можете просматривать необработанные необработанные кадры.

Управление бытовой электроникой

Важной особенностью HDMI является CEC, которая позволяет управлять до 15 устройствами с помощью одного пульта ДУ телевизора.Кто бы не хотел избавиться от всех этих пультов дистанционного управления, которые постоянно теряются в подушках дивана? Имейте в виду, что на подключенных устройствах должна быть включена функция CEC, чтобы сделать это возможным. Не на всех устройствах включена эта функция.

Going Digital

Если вы хотите получить настоящий кинотеатр у себя дома, скорее всего, вы вложили средства в объемный звук или что-то подобное. HDMI передает Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Новейшая спецификация также поддерживает 3D-видео.

Мобильная связь

Американцы приклеены к своим смартфонам — в этом нет никаких сомнений. HDMI обеспечивает возможность подключения смартфонов и других устройств к телевизору. Теперь вы можете показывать эти детские фото и видео в их полном великолепии желающей (или не желающей) аудитории и транслировать их до тех пор, пока вам не захочется.

Недостатки

(Не) идти на расстояние

HDMI не лишен ограничений, как бы здорово это ни звучало. Поскольку передача сигнала в значительной степени зависит от выходной мощности устройств, к которым он подключен, расстояние может быть ограничено в зависимости от источника.Например, проигрыватели Blu-ray обычно могут успешно отправлять сигнал HD на расстоянии до 50 футов, в то время как компьютеры и игровые консоли — максимум на 30 футов. Это просто практическое правило, поскольку все устройства различаются, и ваш пробег может отличаться. Компонентные кабели могут быть проложены на сотни футов без ухудшения качества сигнала, поэтому вы можете понять, почему некоторые люди могут предпочесть использовать свои проверенные временем кабели. Однако есть способы обойти это ограничение расстояния. Удлинители HDMI могут передавать сигнал дальше, а многие переключатели и разветвители сразу же оснащены технологией усиления сигнала.

HDCP

HDCP — это защита авторских прав, которую HDMI использует, чтобы никто не копировал фильмы и шоу. Это должно быть просто, если вы не пытаетесь заниматься контрабандой, но старые устройства, созданные при первом появлении HDMI, иногда не имеют фактора HDCP. Это означает, что они несовместимы с новыми устройствами, у которых есть защита HDCP. Известно, что это небольшое средство безопасности вызывает большие головные боли, поскольку время от времени может вызывать сбои в соединениях.

Как работают кабели HDMI?

HDMI работает за счет использования технологии дифференциальной сигнализации с минимальным переходом для передачи информации или данных из одного места в другое.Дифференциальная сигнализация с минимальным переходом (TDMS) — это метод, который защищает информацию от ухудшения качества при ее перемещении по кабелю от одного устройства к другому. Что происходит, так это то, что передающее устройство кодирует сигнал, уменьшая количество переходов. Это помогает защитить качество сигнала и ограничивает вероятность ухудшения качества. Когда информация передается, один из витых пар кабелей несет сам сигнал, а другой несет обратную копию передаваемого сигнала.По прибытии к принимающему устройству HDMI измеряет разницу между этими сигналами и использует информацию для компенсации потери сигнала. Таким образом вы получаете качественное аудио и визуальное изображение. HDMI также может защищать данные от пиратства с помощью технологии высокоскоростной цифровой защиты (HDCP). Этот метод использует протокол аутентификации, используемый для защиты от пиратства. HDMI предлагает лучшее и самое удобное аудио и видео соединение на рынке сегодня.Это единственный способ, которым вы можете наслаждаться видео высокой четкости 1080p у себя дома. Другие причины, по которым вы должны инвестировать в качественные кабели HDMI, включают следующее: HDMI — это полностью цифровой кабель для передачи сигнала. Это означает, что он передает несжатые, полностью цифровые данные, передаваемые между различными компонентами. HDMI поддерживает идеальную передачу изображений на различных этапах обработки, которые существуют в сложных процессах из цифрового в аналоговый или из аналогового в цифровой. Во-вторых, HDMI поставляется с одним удобным кабелем.Он предлагает такую же полностью цифровую передачу аудиосигналов с использованием до восьми одновременных каналов звука высокой четкости. В-третьих, распространение HDTV и других связанных устройств с высоким разрешением сделало его стандартным кабелем в большинстве аудио- и видеоустройств. Перед покупкой кабеля HDMI следует обратить внимание на конкретные аспекты, чтобы убедиться, что у вас есть кабель высокого качества. Эти аспекты включают рейтинг скорости, битовую глубину, внутренний рейтинг, поддержку конкретных функций и материалы, использованные при его разработке.По сути, с помощью этих атрибутов вы сможете отличить высококачественный кабель HDMI от некачественного. Как всегда, мы в FireFold готовы ответить на любые ваши вопросы о HDMI!

Что такое HDMI?

HDMI означает мультимедийный интерфейс высокой четкости. HDMI — это тип цифрового подключения, способный передавать видео высокой четкости (HD) и аудио высокого разрешения по одному кабелю. Используя кабели HDMI, вы избавляетесь от затрат, сложностей и путаницы, связанных с использованием нескольких кабелей для аудио и видео.Разработка кабелей HDMI началась 16 апреля 2002 г., и к концу 2003 г. кабели HDMI версии 1.0 поступили в продажу.

Использование кабелей HDMI

HDMI используется для подключения устройств высокой четкости. Например, с помощью кабелей HDMI можно подключить телевизор высокой четкости к проигрывателю дисков Blu-ray, PlayStation 3, Xbox 360, кабельной приставке и другим устройствам высокой четкости. HDMI также сокращает количество кабелей, необходимых для передачи звука. Вместо того, чтобы использовать три разных кабеля A / V, вы можете упростить себе жизнь, используя только один кабель HDMI.

Кабели HDMI и цифровое видео

Обычно можно увидеть HDTV с «дисплеем 1080p» или «дисплеем 720p», поэтому давайте разберемся, что это означает. Характеристики дисплея HDTV состоят из числа, за которым следует буква «p» или «i». Число обозначает высоту экрана телевизора по вертикали в пиксельных линиях. HDTV с дисплеем 1080p или 1080i имеет высоту экрана 1080 строк. Дисплей 720p — это экран высотой 720 строк. Большие числа означают больший или более подробный дисплей.

Буква — p или i — указывает на то, как строки пикселей сканируются для создания изображения. P означает «прогрессивный», а I — «чересстрочный».

Прогрессивная развертка означает, что все пиксельные линии сканируются одновременно. Прогрессивное сканирование обеспечивает лучшее изображение.
Чересстрочная развертка означает, что линии пикселей сканируются поочередно. Сначала сканируются строки с нечетными номерами, а на следующем проходе сканируются четные строки.

Поскольку HDMI — это цифровой интерфейс, он обеспечивает заметно более высокое разрешение и более четкое изображение.Кабели HDMI обеспечивают лучшее качество изображения, чем любой другой кабель, с возможностью отображения 1080p со скоростью 60 кадров в секунду (60 прогрессивных сканирований в секунду). Больше кадров в секунду означает более плавное изображение. Цифровое видео с HDMI более четкое, чем видеосигналы, передаваемые по компонентным кабелям, которые часто страдают мягкостью и двоением изображения. Эта разница действительно выделяется небольшими высококонтрастными деталями, такими как текст.

Устройство, использующее кабели HDMI, автоматически предоставляет наиболее эффективный формат для дисплея, к которому оно подключено, избавляя потребителя от необходимости прокручивать все параметры формата, чтобы угадать, что выглядит лучше всего.Разрешение видео очень важно; даже если ваш телевизор высокой четкости поддерживает отображение 1080p, его функциональное разрешение будет меняться в зависимости от устройства, к которому он подключен. Например, если HDTV 1080p подключен к устройству, которое выводит видео с разрешением 720p, ваш HDTV будет отображать видео с разрешением 720p. Следовательно, если вы хотите постоянно видеть это разрешение 1080p, вы должны убедиться, что ваш телевизор подключен к устройствам с соответствующим разрешением на выходе. Новые 3D-телевизоры, поступающие на рынок, работают точно так же.Многие современные телевизоры высокой четкости имеют как минимум два выходных порта HDMI для подключения к другим совместимым с HDMI устройствам.

Аудио HDMI

Кабели HDMI

могут передавать 8 каналов 24-битного звука с частотой 192 кГц. Он может обрабатывать звук самого высокого уровня, такой как Dolby TrueHD и Digital Theater System DTS-HD Master Audio.

Дорогие и дешевые кабели HDMI: действительно ли разница?

Розничные продавцы продают кабели HDMI по широкому диапазону цен, и есть много красивых и модных фирменных кабелей HDMI, обещающих дать вам лучшее изображение.Однако многие из этих отличий носят чисто косметический характер. Дело в том, что либо кабель HDMI работает, либо нет. Например, не имеет значения, купите ли вы высокоскоростной кабель HDMI за 50 долларов от бренда A или за 20 долларов от высокоскоростного кабеля HDMI от бренда B — вы получите одинаковое качество в любом случае. Многие люди этого не понимают и думают, что дорогие кабели всегда лучше, но на самом деле они просто платят за внешний вид и упаковку кабеля!

Не будет разницы в качестве HD-видео, если вы решите купить дешевые кабели HDMI — если кабели такие же, вы также можете пойти по более низкой цене.Многие потребители покупают кабели HDMI в Интернете, чтобы получить более выгодную цену.

С другой стороны, потребители должны обращать внимание на тип кабеля HDMI. Для каждого типа кабеля HDMI используются разные схемы оборудования и спецификации передачи. Помимо длины, тип кабеля HDMI — единственная законная причина увидеть разницу в цене. Высокоскоростные кабели HDMI будут дороже, чем стандартные кабели HDMI, а кабели HDMI с Ethernet будут стоить больше, чем кабели HDMI без Ethernet.

Типы кабелей HDMI

Существует пять различных типов кабелей HDMI. Каждый тип кабеля HDMI описан ниже.

Стандартный кабель HDMI

Стандартные кабели HDMI предназначены для большинства домашних приложений. Кабели стандарта HDMI совместимы с видео 1080i или 720p и с объемным звуком. Игровые приставки Playstation 3 и Xbox 360 могут использовать стандартные кабели HDMI.

Стандартный кабель HDMI с Ethernet

Кабели стандарта

HDMI с кабелями Ethernet имеют те же функциональные возможности, что и стандартные кабели HDMI, но включают в себя встроенный канал Ethernet, который обеспечивает совместное использование соединений и создание сетей устройств.Стандартные кабели HDMI с Ethernet отлично подходят для потоковой передачи на телевизоры высокой четкости Samsung и Sony.

Стандартный автомобильный кабель HDMI

Стандартные автомобильные кабели HDMI предназначены для внутренней прокладки кабелей в автомобилях с видеосистемами высокой четкости, способных выдерживать температуру и вибрации транспортного средства. Стандартные автомобильные кабели HDMI могут передавать видео с разрешением до 720p и 1080i и подключаться к видеокамерам, портативным медиаплеерам и любому другому видеоустройству HD.

Высокоскоростной кабель HDMI

Кабели

High Speed HDMI используют новейшие спецификации HDMI.Кабели High Speed HDMI предназначены для обработки видео с разрешением 1080p, 4K, 3D и Deep Color, а также для объемного звука. Для просмотра фильмов и игр в 3D требуются высокоскоростные кабели HDMI. Кабели HDMI High Speed совместимы с самыми большими телевизорами высокой четкости, 3D-телевизорами, проигрывателями Blu-Ray и тонкой моделью PlayStation 3.

Высокоскоростной кабель HDMI с Ethernet

HDMI High Speed with Ethernet кабели имеют те же характеристики, что и высокоскоростные кабели HDMI, и включают канал Ethernet для совместного использования подключения к Интернету и организации сети устройств.Кабели HDMI High Speed с Ethernet включают экранирование и позолоченные разъемы для поддержания цифрового сигнала и отлично работают с новыми HD-телевизорами Samsung, LG и Sony.

Внутри кабеля HDMI

Обычно внутри кабеля HDMI 19 контактов. Диаграмма справа идентифицирует их.

Контакты 1–9 несут три канала данных TMDS (Transition Minimized Differential Signaling — технология, которая позволяет DVI и HDMI передавать высокоскоростные цифровые данные).На каждый канал по три контакта. Данные TMDS включают в себя как видео, так и аудио информацию, и каждый канал имеет три отдельные строки: + значения, — значения и заземление или экран данных.
Контакты 10–12 несут данные для тактового канала TMDS, который помогает синхронизировать сигналы. Как и в случае с каналами данных TMDS, здесь есть отдельные строки для + значений, — значений и экранирования данных.
Контакт 13 передает канал CEC (Consumer Electronics Control), используемый для отправки команд и данных управления между подключенными устройствами.
Контакт 14 зарезервирован для использования в будущем.
Контакты 15 и 16 предназначены для DDC (канал данных дисплея), используемого для передачи информации EDID (расширенный канал идентификации дисплея) между устройствами.
Контакт 17 — это экран данных для каналов CEC и DDC.
Контакт 18 обеспечивает низковольтное (+ 5В) питание.
Контакт 19 — это датчик «горячего подключения», предназначенный для отслеживания событий включения / выключения и включения / выключения.

Разъем HDMI Micro

Микро-разъем HDMI дебютировал в конце 2006 года. Микро-разъем HDMI позволяет пользователям отправлять свои изображения и видео за меньшее время и с более высоким качеством. Микроразъем HDMI небольшой, удобный и оснащен позолоченными контактами и разъемами, которые обеспечивают надежный мост для надежной и быстрой передачи данных. С 2011 года большинство видеокамер и цифровых фотоаппаратов используют разъем HDMI Micro для загрузки изображений и видео или просмотра их на телевизоре высокой четкости.Многие мобильные телефоны и портативные медиаплееры совместимы с разъемом HDMI Micro.

Вам нужен кабель HDMI 4K?

Если вы только что купили новый телевизор 4K, вам может быть интересно, нужно ли вам покупать новый кабель HDMI в комплекте с ним. Самый быстрый ответ: вероятно, нет.

Вот как узнать, да или нет окончательный ответ.

Описание кабелей HDMI

Кабель HDMI — это просто канал между телевизором и мультимедийным устройством, будь то DVD, Blu-ray или проигрыватель Blu-ray 4K UHD; медиа-стример; игровая приставка; или ПК.Существуют разные типы кабелей HDMI, но их обозначения указывают, сколько данных они могут нести. (Спойлер: на самом деле нет такого понятия, как кабель HDMI 4K.)

Обновлено 7 сентября 2020 г. , чтобы добавить информацию о новой обязательной программе сертификации для кабелей Ultra High Speed HDMI, которая потребуется для получения наилучшего изображения. производительность от игровых консолей нового поколения и видеокарт для ПК высокого класса.

Если проанализировать самую основную информацию, рекомендации по разрешению видео, установленные Технической рабочей группой форума HDMI, которая определяет спецификации, следующие:

Стандартный HDMI: Разрешение до 720p или 1080i при 30 Гц частота обновления
Высокоскоростной HDMI: Разрешение до 4K (включая 1080p) при 30 Гц
Premium High Speed HDMI: Разрешение до 4K с расширенным динамическим диапазоном (HDR) при частоте до 60 Гц
Сверхскоростной HDMI: Разрешение до 10K с HDR при частоте обновления 120 Гц (видео 4K может обновляться с частотой до 240 Гц)

Более подробные версии рекомендаций имеют значение, если вам нужно больше, чем просто базовый ТВ-сигнал: например, если вы играете в видеоигры со скоростью более 30 кадров в секунду, или вы собираетесь в полной мере использовать HDR-телевизор, или вам нужен кабель HDMI, который также может передавать данные через Ethernet (большинство людей этого не делают, но эту полосу пропускания можно использовать для других целей).

Флавио Энсики (CC BY 2.0)

Если вы подключаете к телевизору игровой компьютер, способный играть со скоростью 4K / 60 кадров в секунду, вам понадобится кабель HDMI, который может обрабатывать такой уровень передачи данных.

Для этих типов сценариев вы должны взять частоту обновления (измеряемую в циклах в секунду, обозначенную как Герц и сокращенно Гц), уровень точности цвета (также известный как глубина цвета, измеряемая в битах; например, 8-бит, 10 -бит или 12-бит), а также сжатие данных о цвете (т. е. субдискретизация цветности).Чем выше вы выберете частоту обновления и битовую глубину — и чем меньшее сжатие цветовых данных вы выберете — тем больше данных будет отправлено на ваш телевизор.

Соответственно, вам понадобится кабель HDMI с достаточной пропускной способностью. В таблице ниже подробно описаны нюансы, которые разделяют стандартный HDI, высокоскоростной, высокоскоростной премиум-класса и сверхвысокую скорость HDMI. В настоящее время высокоскоростной кабель HDMI премиум-класса должен соответствовать самым высоким требованиям, которые вы предъявляете к телевизору 4K. Потребительские устройства, которым требуется сверхвысокоскоростной кабель HDMI (например,g., 8K телевизоры) по-прежнему редки и дороги, несмотря на большее количество анонсов продуктов и снижение цен.

(Обратите внимание, что в таблице указана частота обновления кадров в секунду: 60 кадров в секунду является синонимом частоты обновления дисплея 60 Гц и т. Д.)

Администратор лицензирования HDMI

Если вы посмотрели на приведенную выше таблицу и поняли, что в ваших планах требуется высокоскоростной кабель HDMI премиум-класса, не спешите покупать его прямо сейчас. Возможно, вам не придется тратить деньги.

Хотите, чтобы ваш домашний кинотеатр соответствовал требованиям завтрашнего дня, потому что вы покупаете HDMI 2.1, например, игровые консоли нового поколения от Microsoft и Sony или недавно анонсированные видеокарты Nvidia серии RTX 30, которые можно использовать вместе с совместимым телевизором? Для максимального удобства ищите кабели с пометкой Ultra High Speed HDMI, которые могут быть помечены как таковые только после прохождения обязательной сертификации администратором лицензирования HDMI.
Группа сообщает, что кабели, участвующие в недавно обновленной программе сертификации, будут доступны с четвертого квартала 2020 года. Подлинные продукты будут иметь сканируемый QR-код на упаковке, который ссылается на запись в базе данных группы.

Когда повторно использовать кабель HDMI, который у вас уже есть

Кабель HDMI, который у вас уже есть, может поддерживать все необходимые функции. Вот как это понять.

Все, что вы планируете делать, это смотреть телевизор и ничего больше

Просто подключите телевизор к мультимедийному устройству с помощью имеющегося кабеля. Если вы получаете устойчивое изображение без артефактов, все готово. Никаких дополнительных размышлений не требуется.

Вы хотите смотреть HDR-контент, играть в игры со скоростью 60 кадров в секунду, использовать телевизор в качестве монитора и т. Д.

Вы можете определить, подходит ли ваш существующий кабель, одним из двух способов.

Убедитесь, что кабель помечен как High Speed, Premium High Speed или Ultra High Speed. Если на вашем кабеле HDMI четко не указано, какой он тип, вы можете найти его, если производитель и номер детали напечатаны на шнуре.
Подключите кабель к телевизору и мультимедийному устройству, а затем измените настройки на обоих в соответствии с вашими требованиями. Если вы получаете устойчивое изображение во время воспроизведения контента, все готово.

Из двух методов второй является немного более надежным — обычно вы сразу получаете сигнал (или нет). Но обычно лучше сначала начать с первого метода, а затем попробовать второй. Если во время второго метода у вас появляется пустой экран, переключение обратно к настройкам для просмотра может вызвать затруднения в зависимости от вашего устройства.

Вы хотите спрятать кабель HDMI внутри стены

Если вы повесили телевизор на стену и теперь хотите проложить кабели внутри стены, чтобы они не попадали в поле зрения, скорее всего, не будет иметь возможность использовать уже имеющийся кабель HDMI.Профессиональный установщик использует для этой цели встроенные в стену кабели HDMI, и вы должны делать то же самое, если выполняете работу самостоятельно: кабель для монтажа в стену предназначен для защиты от огня (например, во время скачка напряжения или если что-то поблизости горение) и не выделять токсичный дым, если это произойдет.

Для таких кабелей ищите одну из двух сертификатов Национального электрического кодекса (NEC): либо класс 2, либо класс 3 (сокращенно CL2 и CL3). Разница заключается в максимальном напряжении, которое должно принимать каждый: CL2 должен принимать до 150 вольт, а CL3 должен принимать до 300 вольт.В обоих случаях оболочка кабеля также будет толще и лучше изолирована для защиты проводов внутри, поскольку кабель протягивается через стену и изгибается внутри более узких пространств, таких как распределительная коробка. Для сигналов HDMI достаточно любой сертификации. Внутренний рейтинг , а не , должен значительно увеличивать цену кабеля.

Вам необходимо отправлять сигналы на большие расстояния

Если ваше исходное устройство находится в одном конце комнаты, а ваш дисплей — в другом (например, видеопроектор и его экран), или если ваш источник и дисплей находятся в разных комнат, вам может понадобиться кабель со встроенным усилителем сигнала, чтобы обеспечить передачу данных от одного конца к другому.Обычно эти кабели классифицируются как «активные» кабели HDMI (предваряйте каждый из типов кабелей, которые мы уже обсуждали, как «активные»). Еще одно решение для длинных кабелей — усилитель сигнала HDMI, такой как Key Digital KD-HDFIX22.

Netflix

Хотите смотреть только шоу Netflix (например, The Crown ) в формате 4K и не более того? Если кабель HDMI, который вы сейчас используете, обеспечивает стабильное изображение, все готово.

Когда покупать новый кабель HDMI для телевизора 4K

Если кабель (и) HDMI, который у вас есть под рукой, не соответствует вашим требованиям, например, для воспроизведения контента 4K с частотой 120 Гц или с HDR, тогда вам потребуется оболочка. за новый.

То, что не означает , означает, что вам нужно заплатить 30 долларов или больше за кабель (хотя активные кабели действительно стоят дороже). Цена кабеля не обязательно гарантирует производительность. Скорее, его классификация и его сертификация.

Какой кабель HDMI 4K купить?

Вы можете купить очень недорогой кабель и при этом получить первоклассную производительность. Мы рекомендуем выбирать из вариантов Monoprice или AmazonBasics, которые пользуются огромной популярностью благодаря своей доступности и надежности.(См. Врезку для конкретных предложений.) Активные и / или экзотические кабели (например, кабели, в которых используются оптоволоконные жилы вместо медных проводов) для очень специализированных установок будут стоить дороже, но они не работают лучше, чем их более плебейские аналоги в типовые установки и расстояния передачи.

Если вы не знаете, какой именно кабель выбрать, или хотите самостоятельно изучить доступные варианты, обязательно примите во внимание следующее:

Высококачественный кабель не должен быть дорогим. Мы не можем переоценить это, и это применимо ко всем, включая кабели, предназначенные для установки в стену.

Сертифицированные высокоскоростные кабели HDMI премиум-класса прошли дополнительное тестирование на соответствие маркировке. (Вы можете узнать больше о сертификации и о том, как проверить подлинность сертификата в этой статье и на веб-сайте HDMI.org.)

Но вам не нужно платить большую наценку, чтобы получить это спокойствие: Monoprice, например, продает два разных 6-футовых сертифицированных кабеля HDMI премиум-класса. Удалить ссылку, не относящуюся к продукту, по цене чуть более 4 долларов каждый.И вы можете купить 15-футовый высокоскоростной кабель HDMI AmazonBasics класса CL3 за 11 долларов.

Лучшая покупка / IDG

Эти кабели очень дорого стоят. Нет необходимости тратить так много на любой пассивный кабель HDMI, в том числе на кабели для настенного монтажа, подобные этим.

Используйте ключевые слова только в качестве отправной точки. Если вы посмотрите на Amazon или Monoprice.com, вы иногда увидите продукты с такими названиями, как «Ультратонкий высокоскоростной кабель HDMI серии, удалите ссылку, не относящуюся к продукту». Если вы не обращаете пристального внимания, вы можете не осознавать, что этот конкретный пример представляет собой просто высокоскоростной кабель: «ультра» в данном случае относится к тому, насколько тонкий шнур, а не к скорости, с которой он способен передавать данные.

Убедитесь, что вы выбрали правильный кабель, посмотрев на фактические характеристики. Самый быстрый способ определить тип — посмотреть его рейтинг пропускной способности.

Высокая скорость = 10,2 Гбит / с
Высокоскоростной Premium = 18 Гбит / с
Сверхвысокая скорость = 48 Гбит / с

Цена по-прежнему является важным ключом к определению типа и качества. Вы не найдете респектабельный сверхвысокоскоростной кабель HDMI за 3 доллара, но вы можете найти хороший высокоскоростной кабель за эти деньги или даже меньше. Удалите ссылку, не относящуюся к продукту, хотя она может быть ограничена более низкой частотой обновления.

Обращая внимание на рейтинг пропускной способности, частоту обновления и цену, вы можете избежать ненадежных кабелей. Недорогие варианты за пределами известных брендов (AmazonBasics и Monoprice в настоящее время являются двумя ведущими) могут показаться соблазнительными, но некоторые бюджетные кабели имеют слабое экранирование от электромагнитных помех (EMI), которое может нарушить работу вашей сети Wi-Fi и вызвать визуальные артефакты и сигнал. выпадения. Если вы видите комплект из двух высокоскоростных кабелей HDMI по той же цене, что и один вариант Monoprice или AmazonBasics, действуйте осторожно.

С другой стороны, рейтинг пропускной способности и цена также могут помочь вам обнаружить кабели, которые пробиваются выше своего веса, например, высокоскоростной кабель HDMI AmazonBasics. Удалите ссылку, не относящуюся к продукту. Он не сертифицирован как высокоскоростной кабель премиум-класса, но производитель обещает, что он может обеспечить такую большую пропускную способность (18 Гбит / с). Неудивительно, что он также стоит дороже, чем стандартный бюджетный 6-футовый высокоскоростной кабель HDMI (7 долларов против 3 долларов).

Активные кабели HDMI не должны стоить непомерно дороже, чем их пассивные аналоги.Хотя цены действительно растут, вы можете найти их по гораздо более низким ценам, чем ростовщические расценки на широко продаваемые кабели в Best Buy и аналогичных магазинах. На Monoprice, например, 10-футовый высокоскоростной кабель HDMI серии SelectRemove стоит 7 долларов; его активный аналог — удалить ссылку, не относящуюся к продукту, стоит 18 долларов.

Приобретайте кабель только той длины, которая вам нужна. Чем больше расстояние, которое должен пройти сигнал, тем больше вероятность того, что части этого сигнала не достигнут пункта назначения без усиления (например,g., активный кабель или блок усилителя сигнала).

Общее практическое правило состоит в том, что для длины шести футов или меньше пассивного кабеля более чем достаточно. Между шестью и примерно 25 футами можно договориться, а выше большинство людей выберет активный кабель или усилитель сигнала.

Monoprice Кабели
Active HDMI включают усилитель сигнала для предотвращения артефактов и выпадений на больших расстояниях.
Приемный чип в вашем телевизоре также может влиять на то, будет ли пассивный кабель работать на больших расстояниях — если он лучше настраивается на более слабый сигнал, вам не понадобится усиление сигнала.
Не обращайте внимания на такие ерунды, как позолота. Позолоченные разъемы имеют незначительное отличие от аналоговых сигналов , потому что соединения не окисляются, но они не имеют никакого значения для цифровых сигналов, которые передает кабель HDMI. Если вам важна четкая картинка, вам нужно только обратить внимание на номинальную скорость и длину кабеля, а также на то, пассивный он или активный. Это оно.
Кабели HDMI и спецификации HDMI
Если вы слышали о спецификациях HDMI (например,g., HDMI 1.3, HDMI 1.4, HDMI 2.0 и HDMI 2.1), вы можете задаться вопросом, какое отношение к ним имеют кабели HDMI.
Как упоминалось выше, кабель HDMI — это просто канал для передачи данных. Вы можете думать об этом как о пути: выберите более широкий (т. Е. С большей пропускной способностью), если у вас есть больше данных, которые должны проходить по нему одновременно.
В спецификациях HDMI указывается, какие функции могут передаваться по этому пути: разрешение, глубина цвета, типы субдискретизации цветности и т. Д. С каждой новой спецификацией каждая новая функция увеличивала требования к пропускной способности HDMI.
HDMI Licensing, LLC
В этой таблице показаны функции, доступные для каждой версии HDMI.
Мы более подробно рассматриваем последние спецификации HDMI в наших учебниках по HDMI 2.0 и HDMI 2.1, но все, что вам действительно нужно знать, это то, какие функции поддерживает ваше оборудование и какими функциями вы собираетесь воспользоваться. Как только вы сузите круг, вы будете знать, какой тип кабеля HDMI вам нужен.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
Все, что вам нужно знать о типах кабелей HDMI
Кабели HDMI — это основной способ подключения устройств к телевизору или домашнему кинотеатру. Кабели HDMI могут передавать видео, аудио и ограниченные управляющие сигналы.
Где можно найти кабельные соединения HDMI
К устройствам, которые могут иметь соединения HDMI, относятся:
Телевизоры, видеопроекторы и мониторы ПК.
Проигрыватели DVD, Blu-ray и Ultra HD.
Кабельные / спутниковые приставки и видеорегистраторы.
Ресиверы для домашнего кинотеатра.
Медиа-стримеры.
Игровые приставки.
ПК и ноутбуков.
Выберите цифровые фотоаппараты, видеокамеры и смартфоны.
Onkyo США
Типы кабелей HDMI
Кабели HDMI предоставляют разные возможности в зависимости от скорости передачи сигнала (полосы пропускания) и версии HDMI, с которой связаны кабели.
Вот типы кабелей HDMI:
Стандартный кабель HDMI : Эти кабели предназначены для стандартных разрешений HDTV, кабельного и спутникового телевидения (до 720p и 1080i) с пропускной способностью до 5 Гбит / с.Он оптимизирован для версий HDMI от 1.0 до 1.2a.
Стандартный автомобильный кабель HDMI : Этот тип кабеля имеет те же возможности, что и стандартный кабель HDMI, но используется для подключения портативных или автомобильных DVD-плееров и других устройств к автомобильным видеодисплеям. Предусмотрено дополнительное экранирование для подавления помех от других электрических систем и проводки автомобиля.
Высокоскоростной кабель HDMI : Этот тип кабеля предназначен для работы с разрешениями видео 1080p и 4K (30 Гц), а также для поддержки 3D и Deep Color.Поддерживаются скорости передачи данных до 10 Гбит / с. Он оптимизирован для версий HDMI от 1.3 до 1.4a.
Высокоскоростной автомобильный кабель HDMI : Этот тип поддерживает те же функции, что и высокоскоростные кабели HDMI, но оптимизирован для использования в автомобилях.
Высокоскоростной кабель HDMI премиум-класса : Этот тип кабеля разработан для надежной передачи видео с разрешением 4K / UltraHD, включая 4K / 60 Гц, HDR и расширенный цветовой диапазон. Поддержка пропускной способности кабеля составляет 18 Гбит / с и оптимизирована для HDMI версии 2.0 / а / б.
Сверхскоростной кабель HDMI : этот тип кабеля включает в себя все возможности других кабелей с добавленной поддержкой видео 8K с HDR и даже разрешением 10k. Он поддерживает полосу пропускания до 48 Гбит / с (скорость передачи) и менее подвержен EMI (электромагнитным помехам), вызываемым некоторыми беспроводными устройствами. Этот тип кабеля оптимизирован для HDMI версии 2.1.
HDMI.org
Кабели HDMI со встроенным Ethernet : Существуют также стандартные, высокоскоростные, высокоскоростные и сверхвысокоскоростные кабели HDMI, которые могут поддерживать дополнительный канал HDMI Ethernet (HEC).Эти кабели позволяют нескольким устройствам, подключенным через HDMI, совместно использовать одно традиционное соединение Ethernet с широкополосным маршрутизатором со скоростью до 100 Мбит / с. Однако эта функция обычно не реализована на устройствах.
HDMI.org
Типы разъемов HDMI
Помимо кабелей, существует четыре типа концевых разъемов HDMI в зависимости от области применения.
Стандартный размер (тип A) : Кабель HDMI с разъемом обычного размера обычно используется для подключения исходных устройств, таких как проигрыватели DVD / Blu-ray / Ultra HD, компьютеры, мультимедийные стримеры, кабельные / спутниковые приставки и от игровых приставок до телевизоров, видеопроекторов и ресиверов домашнего кинотеатра.
Кабели Accell
Миниатюрный размер (тип C) : Кабели HDMI с мини-разъемами используются на цифровых зеркальных фотокамерах и планшетах стандартного размера. Конец, который подключается к камере или планшету, — это мини-разъем HDMI. Другой конец кабеля — это разъем стандартного размера, который подключается к телевизору, монитору ПК или видеопроектору.
Кабели Accell
Micro Size (Type D) : Micro HDMI используется на небольших портативных устройствах, таких как цифровые камеры, смартфоны и небольшие планшеты.Кабель micro HDMI имеет на одном конце разъем micro, а на другом — разъем HDMI стандартного размера.
Кабели Accell
Автомобильная промышленность (тип E) : Есть специальный разъем для автомобильных кабелей HDMI.
Amazon
Объединение HDMI с некоторыми соединениями без HDMI
HDMI также можно использовать в сочетании с другими типами подключений. Например, есть переходники и кабели HDMI / DVI, HDMI / Display Port, HDMI / USB-C и HDMI / MHL, если вам потребуются эти опции.
Дополнительные возможности кабеля HDMI, которые следует учитывать
Кабели HDMI могут также включать дополнительные функции, предназначенные для улучшения передачи сигнала между устройствами.
Пассивный кабель HDMI : Большинство кабелей HDMI являются пассивными. Это означает, что один конец подключается к источнику, а другой к приемнику домашнего кинотеатра или видеодисплею, и сигнал передается. Кабель также является двунаправленным, что означает, что вы можете подключить любой конец к входу или выходу HDMI.Пассивные кабели HDMI должны обеспечивать стабильный сигнал на длине до 15 футов.
Активный (усиленный) кабель HDMI : Кабель HDMI большей длины может потребовать дополнительного усиления для передачи стабильного сигнала. Активные кабели HDMI содержат схему усиления внутри одной из соединительных головок. В большинстве случаев питание осуществляется изнутри. Однако вы можете найти активный кабель, который соединяет внешний источник питания с помощью небольшого кабеля, который соединяет один из концов разъема HDMI с источником питания USB или адаптером переменного тока.
Оптический кабель HDMI : Подобно цифровым оптическим аудиосоединениям, оптические кабели HDMI передают сигналы по оптоволоконному кабелю, в данном случае как видео, так и аудио. Оптические кабели HDMI имеют те же типы разъемов, что и другие кабели HDMI. Оптический кабель HDMI можно сделать очень тонким. Он может передавать стабильные сигналы на большее расстояние, чем другие кабели HDMI, без необходимости во внешнем питании.
Активный и Оптический HDMI-кабели являются направленными.Это означает, что один конец помечен как источник или 1, а другой конец — как TV или 2. Для работы кабель должен быть подключен в правильном направлении.
Есть и другие способы передачи сигнала HDMI на большие расстояния с использованием как проводных, так и беспроводных решений.
Советы по покупке кабеля HDMI
При покупке кабеля HDMI помните о следующих советах:
Купите кабели с подходящим разъемом для ваших устройств.
Купите кабель нужной длины. Не покупайте слишком длинный кабель и убедитесь, что он не такой короткий, чтобы вы не смогли сдвинуть компоненты достаточно, чтобы обеспечить легкий доступ для подключения.
Не платите больше, чем нужно. Не платите 100 долларов и более за 6-футовый кабель HDMI. Цена не всегда отражает качество кабеля HDMI. Кроме того, не покупайте кабели плохого качества. Если на упаковке имеется официальный логотип сертификации, кабель будет работать в соответствии с другими перечисленными спецификациями. Есть качественные кабели HDMI по цене от 10 долларов за 6 футов. Если вы покупаете в Интернете, перейдите на сайт с хорошей репутацией, например Amazon, Accell, Monoprice или CablestoGo.
Кабели
Premium High и Ultra Hi-Speed будут стоить дороже.
Лицензирование HDMI
Приобретите кабели HDMI, поддерживающие возможности ваших устройств. Например, если у вас есть 4K-телевизор / видеопроектор, ресивер домашнего кинотеатра и проигрыватель Blu-ray Ultra HD или потоковый проигрыватель, убедитесь, что кабели HDMI, используемые между этими устройствами, являются высокоскоростными кабелями класса Premium.
Знайте, что делать, если у вас возникнут проблемы с подключением HDMI.
Вы можете использовать старые компоненты HDMI с новыми компонентами. Если вы это сделаете, вы не сможете получить доступ к новым функциям HDMI, в зависимости от того, что производитель решит включить в конкретный продукт.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понять
Полное руководство по покупке кабеля HDMI
Кабели мультимедийного интерфейса высокой четкости (HDMI) позволяют пользователям электроники подключать определенные устройства, например системы объемного стереозвука высокой четкости или дисплеи высокой четкости. Чтобы получить полный эффект качества изображения от телевизора высокой четкости или звука наилучшего качества от звуковой системы высокой четкости, эти устройства должны использовать кабели HDMI.Кабели HDMI позволяют передавать несжатые цифровые данные с устройств-источников, совместимых с HDMI, на совместимые устройства. К ним относятся аудио- и видеовыходы, такие как телевизоры высокой четкости и некоторые источники звука.
Полностью изучив доступные варианты продуктов для кабелей HDMI, покупатели могут получить нужный тип и длину кабеля с первой попытки. При поиске кабелей HDMI обязательно исследуйте наличие кабеля. Также узнайте о различных типах кабелей, принципах их работы, а также о вариантах хранения, монтажа и маркировки кабелей HDMI.
История кабелей HDMI
Разработка исходного формата HDMI началась в 2002 году с HDMI 1.0. Разработанные для улучшения технологии DVI, которая использовалась в то время, в первоначальных кабелях HDMI использовался разъем меньшего размера, а также добавлялась поддержка звука, которой нет у DVI. Формат HDMI превзошел все другие формы технологий, предназначенных для передачи мультимедиа высокой четкости, и теперь включен в качестве стандарта почти во все HDTV.
Спецификации кабеля HDMI
прошли через различные пронумерованные версии, в настоящее время это HDMI 1.4 по состоянию на ноябрь 2010 г. HDMI 1.4 добавляет поддержку 3D-контента, а также предлагает новый разъем micro-HDMI и возможность Ethernet, предоставляя устройствам, готовым к Интернету, доступ к среде.
Откройте для себя кабели HDMI
Покупатели, которые ищут лучшее в продукции высокой четкости, должны иметь представление о том, что им нужно в кабеле HDMI перед покупкой. В следующих разделах описывается состав кабелей HDMI, различные типы, наиболее распространенная длина, способы их хранения и способы их поиска в Интернете на eBay.
Как делают кабели HDMI
Знание того, как сделан кабель HDMI и как он работает, дает покупателям лучшее представление о кабелях HDMI в целом. Это, в свою очередь, позволяет покупателям делать более осознанный выбор при покупке кабелей HDMI для подключения своих устройств.
Кабель
В основе кабелей HDMI
лежит медный провод в четырех экранированных витых парах. Этот медный провод окружен несколькими слоями экранирования и защитного материала. По кабелю передается сигнал высокой четкости от HDMI-совместимого устройства-источника к приемнику, который находится внутри совместимого устройства, такого как телевизоры высокой четкости.
Типы разъемов
Также учитывайте разъемы на концах кабелей при покупке кабелей HDMI. Существует пять различных типов кабелей, обозначенных в различных спецификациях, от A до E. Приведенный ниже список включает пять различных типов кабелей HDMI и их технические характеристики, количество контактов и описание.
Тип разъема
Спецификация
Штыри
Описание
Тип A
HDMI 1.0
19
Поддерживает все режимы полосы пропускания: SDTV, EDTV и HDTV.Электрически совместим с одноканальным DVI-D.
Тип B
HDMI 1.0
29
Используется для будущих дисплеев с очень высоким разрешением. Этот тип кабеля HDMI совместим с двухканальным DVI-D.
Тип C
HDMI 1.3
19
Предназначенный для портативных устройств, mini-HDMI меньше, чем разъемы типа A, указанные выше, хотя он имеет ту же конфигурацию с 19 контактами, хотя они назначаются иначе, чем тип A.
Тип D
HDMI 1.4
19
Уменьшает размер разъема, и хотя он поддерживает стандарт 19-контактного разъема, назначение контактов отличается от 19-контактного разъема A или C.
Тип E
HDMI 1.4
19
Разъем, используемый в автомобильной промышленности. Одной из особенностей разъема типа E является фиксирующий язычок, который предотвращает ослабление разъема из-за вибрации. Также он защищен от влаги и грязи твердой оболочкой.
Покупатели должны знать, для каких приложений им нужны кабели HDMI, чтобы они могли выбрать лучший кабель HDMI для своего устройства.
Типы кабелей HDMI
Кабели HDMI
доступны для приложений с разной скоростью, от стандартной до высокоскоростной, как с поддержкой Ethernet, так и без нее. Ниже перечислены различные типы кабелей HDMI и подробная информация о каждом из них.
Тип кабеля HDMI
Описание
Стандартный
Обеспечивает высокое разрешение с разрешением до 720p / 1080i.Это нормально, когда речь идет о DVD и телевизорах с разрешением 1080i или ниже.
Высокая скорость
Высокоскоростной кабель HDMI позволяет пользователям в полной мере использовать возможности Blu-ray и HDTV с разрешением 1080p.
Стандарт с Ethernet
То же, что и стандартные кабели HDMI, указанные выше, за исключением возможности подключения к Интернету через возможности Ethernet. Это также помогает функции потоковой передачи видео из онлайн-источников.
Высокая скорость с Ethernet
Сочетание максимальной скорости кабеля HDMI с возможностью подключения к Интернету.Стандартные кабели HDMI, указанные выше, поддерживают подключение к Интернету, а высокоскоростные кабели HDMI позволяют осуществлять потоковую передачу контента высокой четкости из Интернета.
Рекомендуются высокоскоростные кабели HDMI, так как это позволяет получить более высокое разрешение, если покупатель позже купит более качественный HDTV. Другими словами, высокоскоростные кабели совместимы с устройствами с более низким разрешением, но стандартные кабели HDMI не будут работать с телевизорами и мониторами высокой четкости с более высоким разрешением.
Длина кабелей HDMI
Длина кабеля в значительной степени зависит от затухания сигнала, которое само по себе определяется качеством конструкции кабеля и используемыми материалами, особенно теми, которые проводят сигнал.Максимальная длина современных стандартных кабелей HDMI составляет около 16 футов, в то время как высокоскоростные кабели HDMI могут иметь длину до 49 футов.
Расширение диапазона кабеля HDMI
Для увеличения возможностей диапазон кабелей HDMI можно расширить за счет использования усилителей, эквалайзеров и повторителей. В таблице ниже представлена информация обо всех трех устройствах.
Усилители
Усилители увеличивают мощность сигнала HD, не изменяя ее каким-либо существенным образом.
Эквалайзеры
Помогает выровнять сигнал, устраняя серьезные искажения затухания.
Повторители
Повторители
могут усиливать сигналы, чтобы объезжать препятствия или преодолевать большие расстояния.
Знание расстояния, которое необходимо преодолеть, или любых препятствий, которые могут препятствовать передаче цифрового сигнала HD, позволит покупателям приобретать такие устройства, как усилители, эквалайзеры и ретрансляторы, чтобы улучшить общее впечатление от HD.
Хранение, установка и маркировка кабелей HDMI
Хранение и установка лишнего кабеля может сделать пространство менее загроможденным и, следовательно, более безопасным для любого потенциального пешеходного движения.Точно так же маркировка HDMI позволяет покупателям легче отслеживать, какие кабели предназначены для конкретного устройства. В разделах ниже подробно описаны возможные решения для хранения, монтажа и маркировки.
Решения для хранения, монтажа и маркировки
Покупатели могут использовать различные решения для хранения излишков кабелей. Эти параметры перечислены в таблице ниже.
Решения для хранения
Описание
Ящики для хранения
Длинные кабельные коробки позволяют безопасно хранить HDMI и другие кабели.Слоты в коробке обеспечивают легкий доступ и подключение различных кабелей внутри.
Скобы
Скобы позволяют крепить кабели вдоль плинтуса или стены, не мешая им. Это особенно полезно при прокладке кабеля на большое расстояние.
Застежка-молния
Застежки-молнии позволяют связать лишний кабель, сохраняя его аккуратным и убранным до тех пор, пока он не понадобится.
Этикетки
Этикетки
позволяют покупателям указывать, какие кабели и куда идут, чтобы кабели, идущие к конкретным устройствам, случайно не перепутались.
Используя методы, предложенные выше, покупатели могут убрать свои различные кабели HDMI и правильно пометить их, чтобы они знали, какие кабели подходят к каждому конкретному устройству.
Facebook
Твиттер
Pinterest
Что такое направленные кабели HDMI? Стоит ли их использовать?
Почти каждое современное устройство, используемое в домашнем кинотеатре, использует кабель HDMI, за исключением ИК-повторителя, который мы исследовали более подробно в нашем другом руководстве.Кабели мультимедийного интерфейса высокой четкости (HDMI) стали новым стандартом для электронного оборудования. Все, от саундбаров и телевизоров до игровых консолей и компьютеров, использует возможности, которые стали возможны благодаря технологии HDMI. Однако большинство людей считает, что все кабели HDMI одинаковы. Это неправда. Ниже я объясню, что такое направленные кабели HDMI и когда они, скорее всего, будут использоваться.
Итак, что такое направленные кабели HDMI? Направленные кабели HDMI более продвинуты, чем обычные кабели HDMI.Это потому, что они включают встроенные эквалайзеры, усиление и фильтрацию. Направленные кабели HDMI предназначены для передачи сигналов на большие расстояния. Однако направленный HDMI передает сигналы только в одном направлении.
Направленные кабели HDMI, которые обычно производятся в соответствии со стандартами высокоскоростных кабелей, являются одним из четырех типов кабелей HDMI, доступных сегодня. Решение о том, нужно ли вам приобретать направленный кабель HDMI, является индивидуальным выбором; однако, как и в случае с любыми инвестициями, полезно знать факты, прежде чем принимать решение.
Вот отличный и недорогой направленный кабель HDMI с Redmere:
Кабель имеет значение Ультратонкий кабель HDMI с Redmere — 15 футов
НАПРАВЛЕНИЕ ВАЖНО при установке этого кабеля; Кабель Redmere HDMI НЕ является двунаправленным; Маркированные разъемы указывают на ТВ (дисплей) и ИСТОЧНИК (устройство) концы кабеля HDMI, чтобы избежать путаницы; Разъем ТВ (дисплея) включает встроенный чипсет, усиливающий сигнал от источника; Он работает только в одном направлении
Цены взяты из API рекламы продуктов Amazon по адресу:
Цены на товары и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
делает Направление кабеля HDMI имеет значение?
Да, только если это направленный кабель HDMI. Направленные кабели HDMI могут передавать сигналы на большие расстояния; однако они делают это только в одном направлении. Это связано с типами проводов, используемых для передачи сигналов на расстояние.Правильная установка абсолютно необходима для работы направленных кабелей HDMI.
Направленные кабели HDMI необходимо правильно установить в чтобы работать. Один конец должен быть вставлен в исходное устройство, как и ваш Проигрыватель Blu-ray, стерео или PlayStation 4. Другой конец должен быть подключен к вашему дисплею, например к телевизору, монитору компьютера или динамику. Если эти концы перепутать, результатом будет пустой экран, так как сигналы передаются в неправильном порядке.
При прокладке кабелей за стенами важно правильно прокладывать эти кабели. Никто не хочет прокладывать кабель за гипсокартоном только для того, чтобы обнаружить, что он сделал это в неправильном направлении! В этом случае кабель не будет работать должным образом, и его необходимо будет удалить и переустановить.
Как ты можешь Укажите, является ли кабель HDMI направленным или нет?
Самый направленный HDMI производители кабелей наносят на сам кабель значок стрелки.Фактически, перечисление полных возможностей на самом кабеле считается промышленный стандарт. Однако это необязательно, поэтому обязательно проверьте спецификации перед покупкой любого кабеля HDMI.
На этом позвольте мне прояснить одну вещь: упаковка HDMI требуется для перечисления возможностей. Фактические возможности, указанные на кабельной разводке сам по себе, однако, не является обязательным. Большинство крупных компаний теперь будут печатать на их кабелях. С другой стороны, старые кабели HDMI, скорее всего, не будут включать любые опознавательные знаки.
При этом маленькие значки стрелок — не единственный способ чтобы различать эти кабели. Чтобы успешно нести эти высокие сигналы определения на расстоянии, направленные кабели HDMI используют разные провода. Это делает направленные HDMI-кабели тоньше, чем стандартные короткие. модели.
Немаркированные кабели немного сложнее понять, когда дело доходит до направленных кабелей HDMI. Если ваш кабель HDMI не включает индикаторы направления или вы не можете сказать, тоньше ли он, чем другие версии, я настоятельно рекомендую вам проверить порядок подключения перед его установкой.(Добавление метки также может помочь вам быстро определить правильный конец оттуда.)
Хотя вы всегда должны проверять свои кабели в любом случае, но устанавливать их за гипсокартоном и переустанавливать, сейчас не время проверять возможность подключения. Избавьте себя от разочарования и проверьте свои кабели HDMI и определите концы перед их установкой.
Что такое Активный кабель HDMI?
Активные кабели HDMI те, у которых есть «активный» цифровой эквалайзер, встроенный непосредственно в кабель.Эти эквалайзеры, на которые часто указывает выпуклость на самом проводе, помогают усилить сигнал, проходящий через кабель HDMI, и расширить возможности.
Усовершенствования в технологии означают, что ваш кабель HDMI способен выдерживать больше, чем раньше. Технология RedMere — лишь один из примеров усовершенствований, которые компании внесли в стандартные кабели HDMI, которые мы используем сегодня.
Ультратонкий, технология RedMere позволяет передавать более сильные сигналы через кабель HDMI, что позволяет достигать больших расстояний.Это также позволяет использовать меньше медной проводки, делая сами кабели тоньше и легче.
Однако вы должны отметить, что микросхема RedMere, встроенная в ваш кабель HDMI, действительно потребляет некоторую мощность от вашего источника сигнала. Хотя это в основном небрежность, вам все же следует знать об этом.
Можно ли поменять направление кабеля HDMI?
Итак, вы просто случайно пропустили направленный кабель HDMI через стену, и оба конца источника и дисплея находятся в неправильных местах.Итак, вам интересно, можете ли вы перевернуть направленный кабель HDMI?
К сожалению, нет простого способа перевернуть направленный кабель HDMI, если он уже проложен через стену или кабелепровод. Лучшее решение — просто проложить другой кабель HDMI в правильном направлении. Самый простой способ проложить новый кабель — это:
Трижды проверьте свой новый кабель HDMI и при необходимости убедитесь, что он идет в правильном направлении.
Приклейте один конец нового кабеля HDMI к концу старого кабеля HDMI.
Вытяните старый кабель из стены, одновременно протягивая новый кабель через стену.
Удалите ленту, и ваш новый кабель HDMI теперь установлен без какой-либо головной боли.
Почему люди Используйте направленные HDMI-кабели?
Большинство людей выбирают направленный кабель HDMI, потому что они проходят на расстоянии более десяти ноги. Фактически, благодаря усовершенствованиям, таким как технология RedMere, вы можете до 60 футов и более без проблем!
Большинство людей выбирают направленный кабель HDMI, потому что они охватывают большое расстояние.Фактически, если вы хотите подключиться устройств на расстоянии более десяти футов друг от друга, направленный кабель HDMI, вероятно, ваш лучший выбор. В зависимости от производителя, а также от включенных функций, однако некоторые направленные кабели HDMI могут потребовать использования повторителя для достигать экстремальных расстояний.
Направленные кабели HDMI
по-прежнему поддерживают бытовую электронику Функции управления (CEC), а также защита от цифрового копирования с высокой пропускной способностью (HDCP). Это потому, что они созданы для удовлетворения очень специфических требований.
Фактически, все кабели HDMI соответствуют спецификации. Администратор лицензирования HDMI, Inc. публикует эти стандарты и признает производителей, которые соответствуют этим спецификациям. Эта группа, которая представляет интересы нескольких крупных промышленных гигантов, таких как Toshiba Corporation, Sony Corporation и Panasonic Corporation, стремится обеспечить соответствие всей бытовой электроники стандартам, обеспечивающим совместимость каждого из наших устройств. В конце концов, без стандартизации соединения были бы еще более хаотичными, чем они есть!
С кабелем HDMI не будет провалов в качестве изображения.Это означает, что вы не испытаете выцветания цвета, зернистости или изображения. эти мерцания появляются и исчезают с правильно подключенными кабелями HDMI. Тем не мение, когда вы превысили возможности вашего текущего кабеля HDMI, вы просто вообще не будет изображения.
Есть там Другие типы кабелей HDMI?
Да. Есть В настоящее время четыре основных типа кабелей HDMI для использования с домашним кинотеатром. Это включает высокоскоростной с Ethernet; высокоскоростной без Ethernet; стандартная скорость с Ethernet; и стандартная скорость без Ethernet.
Направленные кабели HDMI имеют тенденцию попадать в высокоскоростной категории. (На этом этапе большинство людей выберут высокоскоростные тиски. со стандартной скоростью.) Ethernet — это личный выбор многих, хотя большинству пользователей эта функция никогда не понадобится.
Настоящая разница в том, что поддерживают эти кабели. Кабели со стандартной скоростью могут поддерживать до 1080i. С другой стороны, высокоскоростные кабели. рука, может поддерживать технологии 1080p и 4K. Оба могут поддерживать технологии, которые ниже этих пределов, поэтому большинство людей выбирают высокоскоростной версии.
Однако следует отметить, что следующее поколение HDMI кабели объявляются. Сюда входят модели, которые считаются сверхвысокая скорость. Пока еще не проданы, предполагается, что возможности даже более продвинутый, чем те, которые доступны сегодня. Эти кабели, известные как HDMI 2.1, будет поддерживать более высокие скорости сигнала в соответствии с постоянно увеличивающейся полосой пропускания потребности.
Amazon.com: Amazon Basics Высокоскоростной HDMI-кабель 4K с рейтингом CL3
Testé en 5m et 10m:
Ce câble est de bonne facture, plutôt robuste, les connector semblent solides.Il est également bien flexible.
Pour ce qui est de l’image, elle est parfaite et très stable, je n’ai noté aucune perte de signal… tant qu’on ne lui en demande pas trop.
En effet, tant que l’on se cantonne à un signal 4K (3840×2160) en 30Hz, без особой проблемы, возможна полная гамма цветов и без HDR. Par contre, dès que l’on veutaller plus haut (50 или 60 Гц), это невозможно без сигнала YCbCr 4: 2: 0, la band passante du cable est trop faible.Этот результат является постоянным для динамического изображения и состоит из 8 битов (максимум до 16–235 точек на уровне 0–255), не обращая внимания на многоцветные изображения и точные изображения. Налейте прибыль от сигнала YCbCr 4: 2: 2, 4: 4: 4 или на бис RGB, и вы пройдете через кабель, чтобы добиться лучшего результата.
Формат заливки:
1080p — 60 Гц: YCbCr 4: 2: 0 OK / YCbCr 4: 2: 2 OK / YCbCr 4: 4: 4 OK / RGB OK
1440p — 30 Гц: YCbCr 4: 2: 0 OK / YCbCr 4: 2: 2 OK / YCbCr 4: 4: 4 OK / RGB OK
1440p — 60 Гц: YCbCr 4: 2: 0 OK / YCbCr 4: 2: 2 NOK / YCbCr 4: 4: 4 NOK / RGB NOK
4K — 30 Гц: YCbCr 4: 2: 0 OK / YCbCr 4: 2: 2 OK / YCbCr 4: 4: 4 OK / RGB OK
4K — 60 Гц: YCbCr 4: 2: 0 OK / YCbCr 4: 2: 2 NOK / YCbCr 4: 4: 4 NOK / RGB NOK
Целевой день, четкое согласование сигнала с частотой 30 Гц для большинства применений, однозначное положение на основе источника.Этот фильм состоит из 24 изображений в секунду, читает больше нормального изображения на 24 Гц, плюс, на пленку, в жанре сжатия изображения, оказавшего влияние. Dans ce cas précis, il est parfait. Pour du 1080p, это идеальная игра, и качество взаимопонимания невозможно. Эта функция позволяет использовать изображения с возможностью подключения компьютера к телевизору 4K HDR и получать прибыль со скоростью 60 кадров в секунду.

Hdmi кабель виды разъемов — Вэб-шпаргалка для интернет предпринимателей!

Какие бывают HDMI-кабели

Типы разъёмов

Типы кабеля

Длина кабеля

Заключение

Какие бывают HDMI-кабели

Типы разъёмов

Типы кабеля

Длина кабеля

Заключение

Что такое HDMI интерфейс?

История HDMI выхода

Отличие HDMI от других выходов

Как устроен HDMI кабель?

Виды HDMI кабелей

Версии HDMI кабелей:

Совместимость HDMI с другими выходами и переходники к ним

От чего зависит качество передачи сигнала по HDMI?

Преимущества и недостатки HDMI интерфейса

Актуальность HDMI интерфейса

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

Подводим итоги

Рекомендуем к прочтению

SCP 992-UHS Кабель HDMI с поддержкой 8K. Длина 1 м

Кабель HDMI с поддержкой 8K SCP 992-UHS (1 м)

Краткие характеристики

Сфера применения

Новый кабель для HDMI 2.1

SCP — один из первых в мире производителей кабелей Ultra High Speed ​​HDMI 2.1.

Основные особенности:

Технические данные:

Кабель обратно совместим с предыдущими версиями HDMI.

Кабели HDMI 2.1 8K SCP 992-UHS бывают следующей длины:

Что такое HDMI? Сравниваем типы кабелей

Что такое HDMI?

Какой HDMI-кабель выбрать для телевизора или монитора

Важный совет

На что обратить внимание?

Заключение

Нужен ли Вам удлинитель HDMI?

О кабеле HDMI

Что делает удлинитель HDMI?

Как работает удлинитель HDMI?

Преимущества использования удлинителей HDMI

Нужен ли удлинитель HDMI?

Когда HDMI Extender не нужен

Это интересно:

Высокоскоростной HDMI кабель с Ethernet

HDMI кабели: важность хорошего качества.

Что должен знать пользователь при покупке HDMI кабеля?

Что отличает один HDMI кабель от другого?

Почему нужно выбрать HDMI кабель компании Televes?

Для чего нужен высокоскоростной плоский кабель hdmi. Выбор HDMI кабеля – какие критерии учитывать? Перечислим основные функциональные возможности

Популярность HDMI кабелей

Стоимость — всему голова

Виды HDMI кабеля

Какой HDMI кабель лучше?

Что лучше: HDMI, DVI или VGA?

Знакомство с HDMI

Характеристики

О кабелях

Длина

Типы

Разница между HDMI и DVI

Назначение и характеристики кабеля

Конструкция кабеля

Виды кабелей

Область применения

Применение в домашних мультимедийных системах

Использование кабелей HDMI в автомобильных системах передачи данных

Преимущества передачи данных по HDMI

Выбор типа кабеля: подведем итоги

Версия HDMI кабеля

Типы HDMI кабеля

Разъемы HDMI кабеля

Обзор HDMI и принцип работы кабелей HDMI — FireFold

Цифровое телевидение против аналогового, новая эра

Привет, HDMI

Совместимость

SCP — один из первых в мире производителей кабелей Ultra High Speed HDMI 2.1.
