Оптоволоконные кабели, виды и характеристики

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

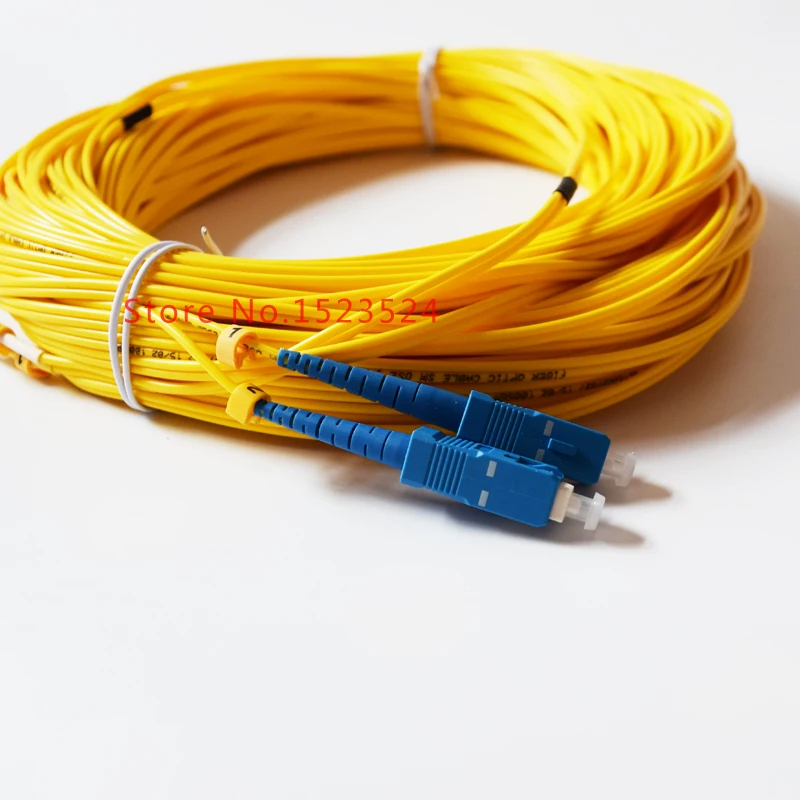

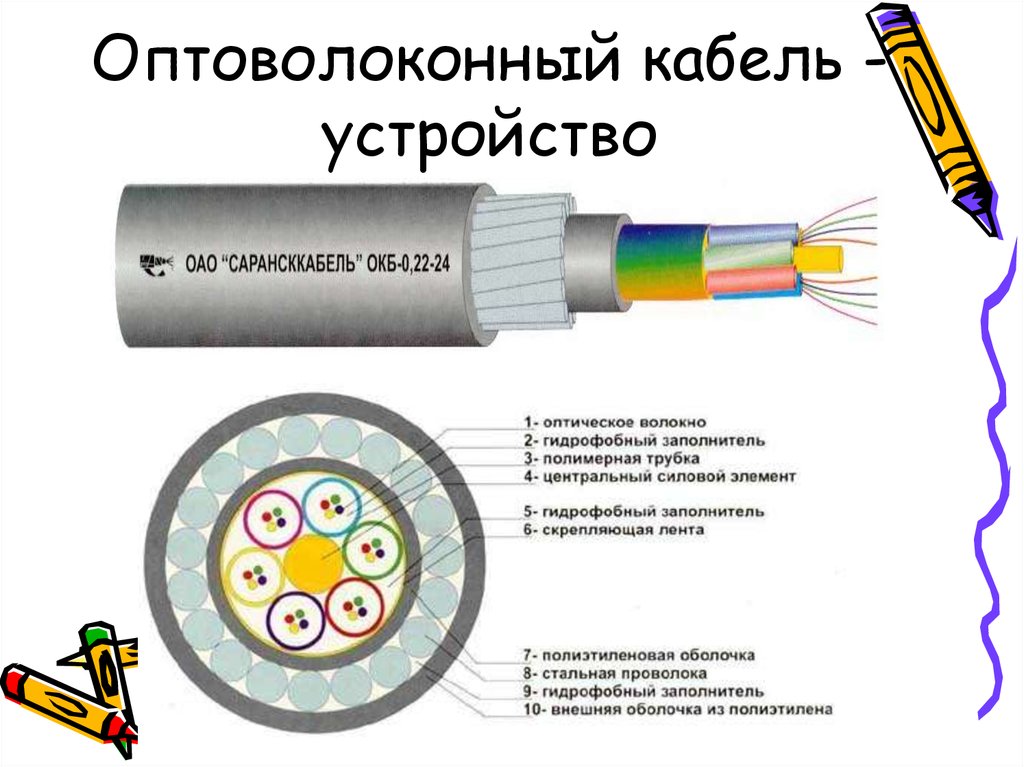

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна).

Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Оптоволоконный кабель обладает исключительными характеристиками по помехозащищенности и секретности передаваемой информации. Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно, так как это требует нарушения целостности кабеля. Теоретически воз¬можная полоса пропускания такого кабеля достигает величины 1012 Гц, что несравнимо выше, чем у любых электрических кабелей. Стоимость оптоволоконного кабеля постоянно снижается и сейчас примерно равна стоимости тонкого коаксиального кабеля.

Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах. Но в случае оптоволоконного кабеля при росте частоты передаваемого сигнала затухание увеличивается очень незначительно, и на больших частотах (особенно свыше 200 МГц) его преимущества перед электрическим кабелем неоспоримы, он просто не имеет конкурентов.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно.

В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа.

Хотя оптоволоконные кабели и допускают разветвление сигналов (для этого выпускаются специальные разветвители на 2-8 каналов), как правило, их используют для передачи. Ведь любое разветвление неизбежно сильно ослабляет световой сигнал, и если разветвлений будет много, то свет может просто не дойти до конца сети.

Оптоволоконный кабель менее прочен, чем электрический, и менее гибкий (типичная величина допустимого радиуса изгиба составляет около 10-20 см). Чувствителен он и к ионизирующим излучениям, из-за которых снижается прозрачность стекловолокна, то есть увеличивается затухание сигнала. Чувствителен он также к резким перепадам температуры, в результате которых стекловолокно может треснуть. В настоящее времы выпускаются оптические кабели из радиационно стойкого стекла (стоят они, естественно, дороже).

Оптоволоконные кабели чувствительны также к механическим воздействиям (удары, ультразвук) — так называемый микрофонный эффект. Для его уменьшения используют мягкие звукопоглощающие оболочки.

Применяют оптоволоконный кабель только в сетях с топологией «звезда» и «кольцо». Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети. В будущем этот тип кабеля, вероятно, вытеснит электрические кабели всех типов или, во всяком случае, сильно потеснит их. Запасы меди на планете истощаются, а сырья для производства стекла более чем достаточно.

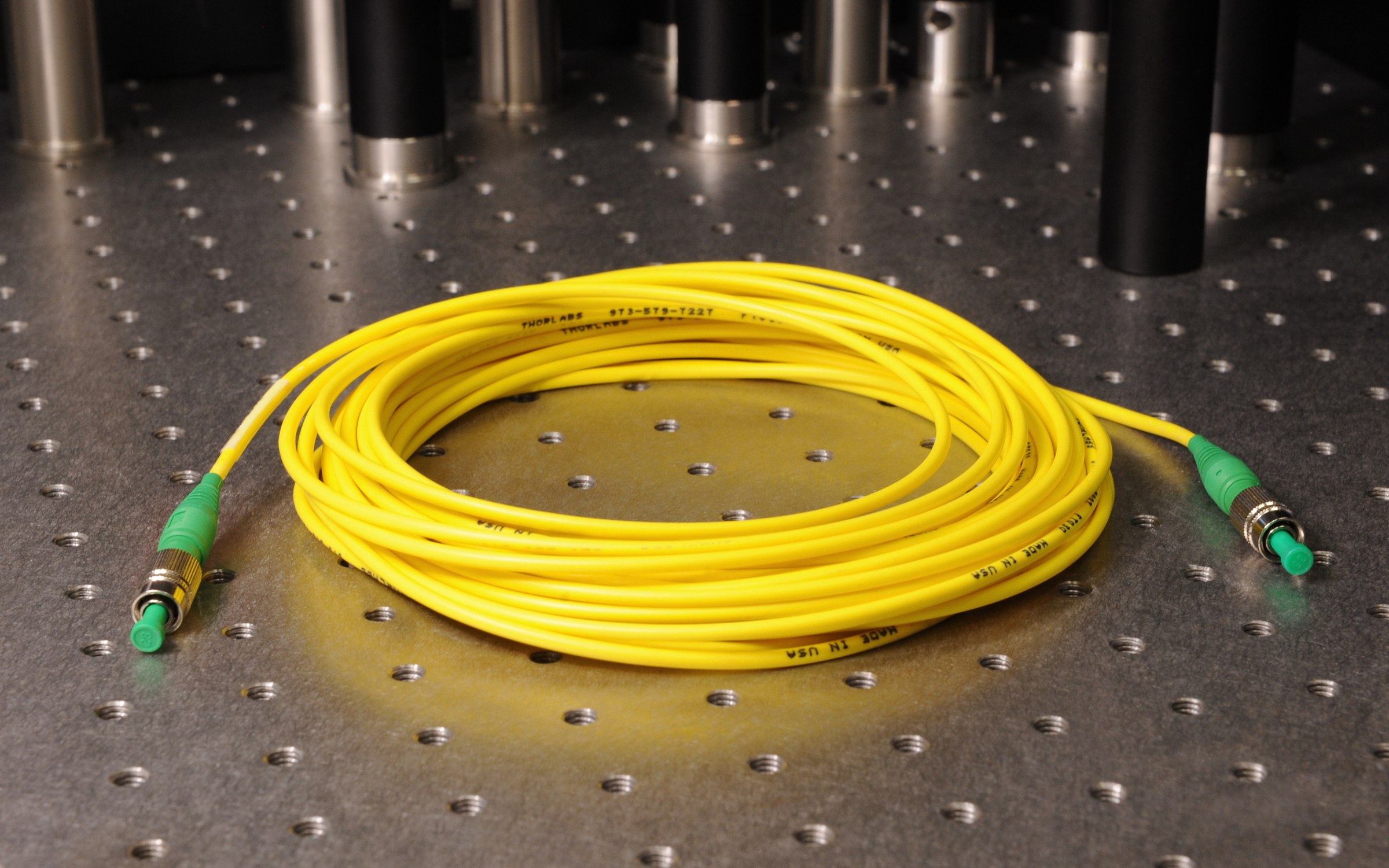

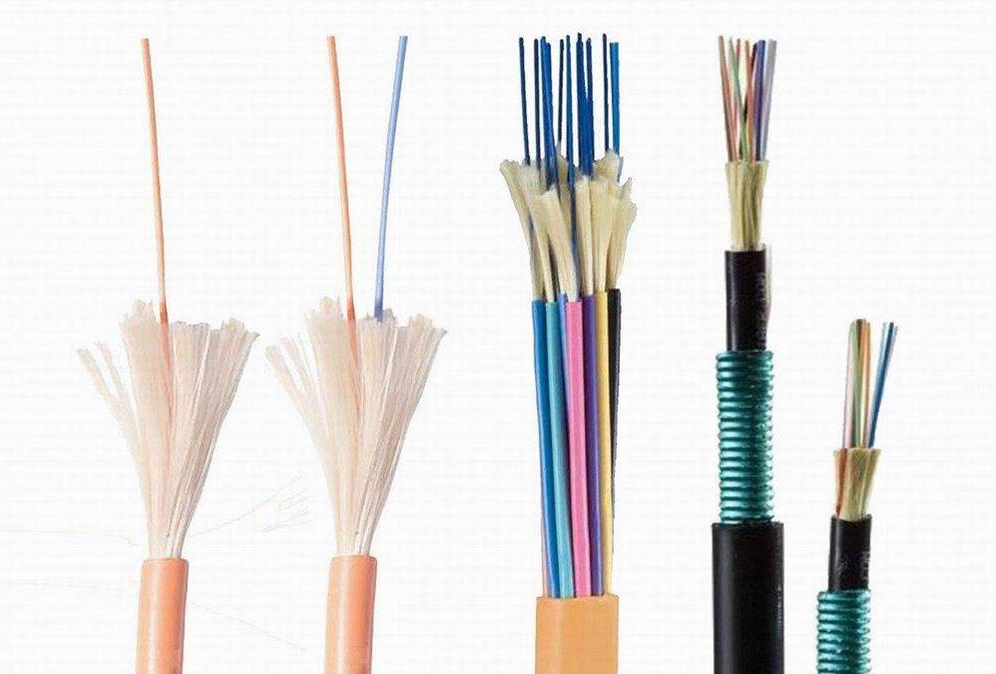

Существуют два различных типа оптоволоконных кабелей:

Многомодовый, или мультимодовый, кабель, более дешевый, но менее качественный;
Одномодовый кабель, более дорогой, но имеющий лучшие ха¬рактеристики.

Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

В одномодовом кабеле практически все лучи проходят один и тот же путь, в результате чего все они достигают приемника одновременно, и форма сигнала практически не искажается. Одномодовый кабель имеет диаметр центрального волокна около 1,3 мкм и передает свет только с такой же длиной волны (1,3 мкм). Дисперсия и потери сигнала при этом очень не¬значительны, что позволяет передавать сигналы на значительно большее расстояние, чем в случае применения многомодового кабеля. Для одномодового кабеля применяются лазерные приемопередатчики, использующие свет исключительно с требуемой длиной волны. Такие приемопередатчики пока еще сравнительно дороги и не слишком долговечны. Однако в перспективе одномодовый кабель должен стать основным благодаря своим прекрасным характеристикам.

В многомодовом кабеле траектории световых лучей имеют заметный разброс, в результате чего форма сигнала на приемном конце кабеля искажается. Центральное волокно имеет диаметр 62,5 мкм, а диаметр внешней оболочки — 125 мкм (это иногда обозначается как 62,5/125). Для передачи используется обычный (не лазерный) светодиод, что снижает стоимость и увеличивает срок службы приемопередатчиков по сравнению с одномодовым кабелем. Длина волны света в многомодовом кабеле равна 0,85 мкм. Допустимая длина кабеля достигает 2-5 км. В настоящее время многомодовый кабель — основной тип оптоволоконного кабеля, так как он дешевле и доступнее. Задержка распространения сигнала в оптоволоконном кабеле не сильно отличается от задержки в электрических кабелях. Типичная величина задержки для наиболее распространенных кабелей составляет около 4-5 нс/м.

Что такое оптоволокно? — Bezlimit v dom на vc.ru

Информационная статья подготовлена экспертами компании bezlimitdom.ru

851 просмотров

Технология использования оптоволоконных проводов пришла на смену классическому кабелю из меди, и быстро завоевала популярность, которой не теряет до сих пор. Несмотря на стремительное развитие беспроводных технологий, именно оптоволокно все же очень часто выбирают для офисов с большим количеством сотрудников, для дач или частных домов.

Давайте разберемся в основных принципах работы оптоволоконных кабелей, а также в их преимуществах, которые даже в беспроводную эпоху дают им множество сторонников. Не обойдем стороной и недостатки, которые для многих пользователей склоняют чашу весов в пользу беспроводных технологий.

Что такое оптоволоконный кабель

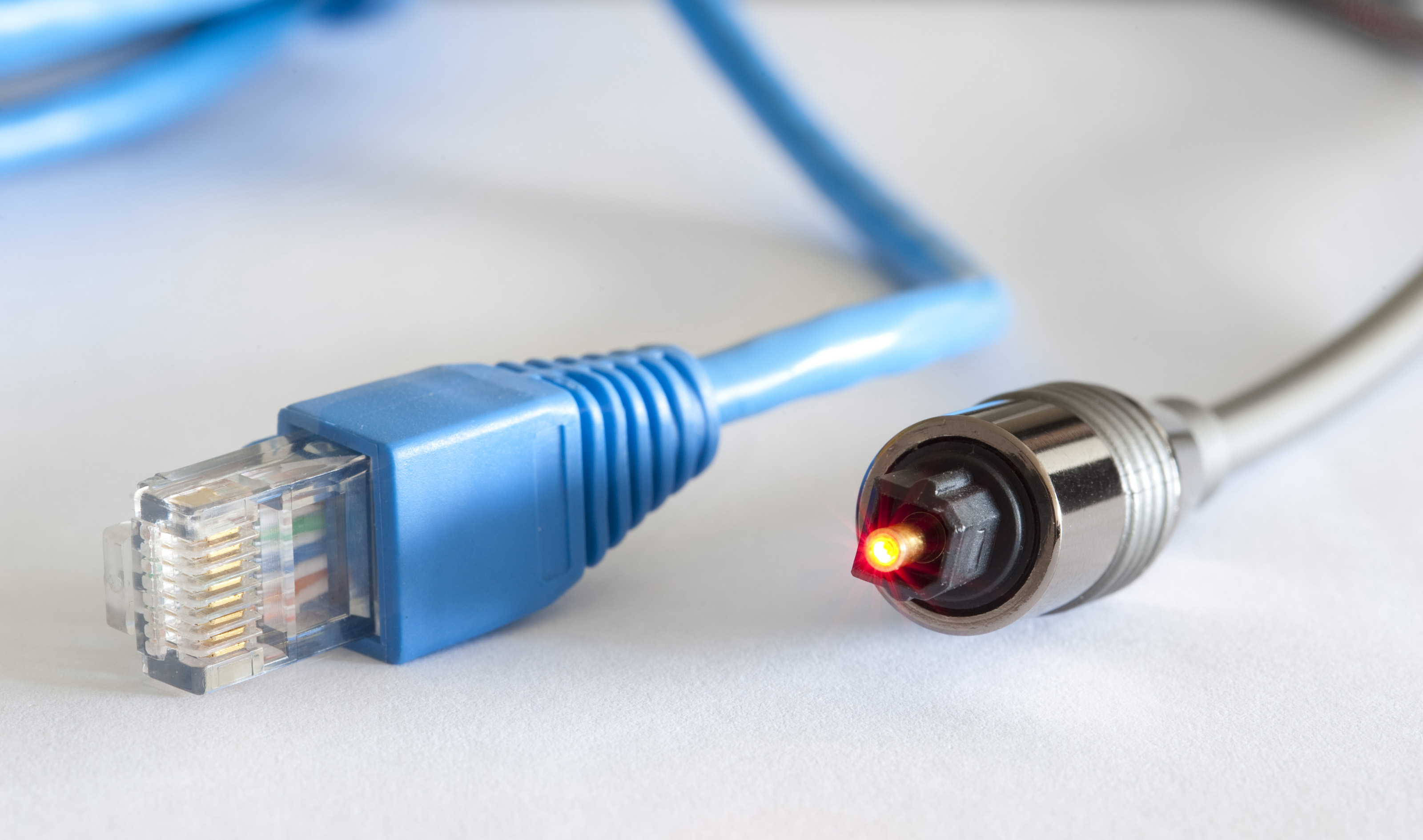

Первым «соперником», которого обошло оптоволокно на своем пути к званию самого быстрого способа подключения интернета был классический медный кабель, который использовался и для телевидения, и для соединения со Всемирной сетью. Медный кабель имел перед оптоволокном всего одно преимущество – если он рвался, его (конечно, при наличии определенных навыков) можно было спаять обратно. Оптоволокно, хотя не обладало этим (при аккуратном пользовании – весьма сомнительным) преимуществом, все же гораздо быстрее передавало данные. Так в чем принципиальная разница?

В основе медного кабеля, как нетрудно догадаться, лежали физические свойства меди (Cu) как проводника электричества.

В сердцевине таких проводов находилась чистейшая медь, по которой и двигался поток электронов, передающих информацию. Такое соединение гораздо чаще прерывалось, имело несравнимо меньшую скорость, слабо подходило для скачивания сериалов, онлайн-игр, и всего того, за что мы сегодня так любим интернет.

В оптическом волокне использовался принципиально другой метод передачи данных. В его основе прозрачный материал – как правило, стекло, сквозь которое передаются пучки света. Стекло нагревается, благодаря чему принимает гибкую форму, и его уже можно покрывать изоляционным материалом, не боясь, что при малейшей нагрузке оно сломается. Кроме того, внутренняя полость оптоволоконного провода устроена таким образом, что пучки света отражаются внутри него, благодаря использованию двух разных типов стекла с различными коэффициентами светопроводимости. Поэтому информация не искажается, даже преодолевая большие расстояния.

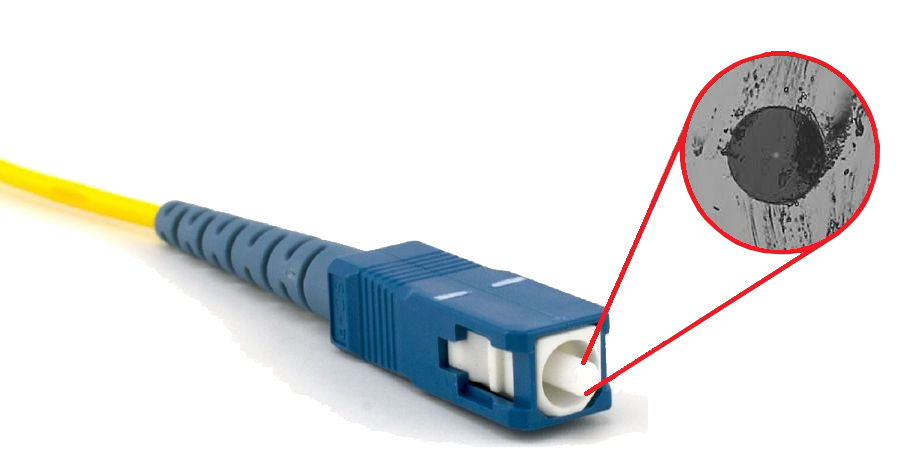

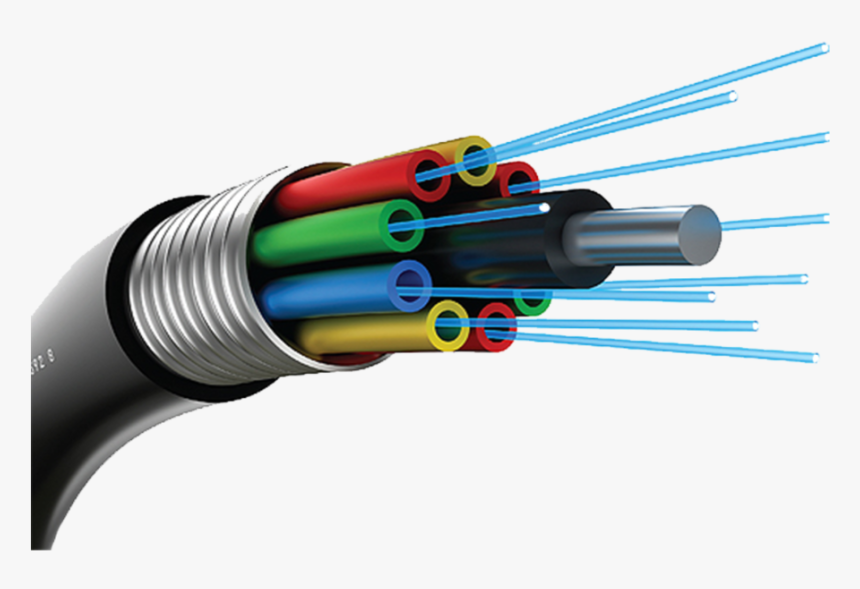

Так выглядит оголенное оптоволокно

История такой передачи данных берет свое начало еще с 1934 года, когда посредством световых сигналов в телефоне кодировалась устная речь. Многочисленные доработки, совершенствование технологий производства, и ученым удалось получить метод, при котором информация передается, буквально, со скоростью света.

Метод кодирования данных как в медном, так и в оптоволоконном кабеле, одинаков. Это знаменитый двоичный код, состоящий из нулей и единиц. Только оптический кабель дает возможность передать эти сигналы в миллион (!) раз быстрее.

Как работает интернет-соединение по оптоволоконному кабелю

Мы разобрались, что из себя представляет провод изнутри. Но, понятное дело, невозможно протянуть его прямо от вашего ноутбука к станции связи. Оптоволоконный кабель проводится в квартиру и подсоединяется к так называемому оптическому терминалу. В свою очередь, оптический терминал с помощью классического медного провода подсоединяется к роутеру, который может быть подсоединен уже к любому устройству.

Терминал нужен для того, чтобы переводить световые сигналы в электрические, которые может воспринимать роутер и другие устройства. Возможно и прямое подключение устройства, минуя терминал и витую пару: так скорость соединения увеличивается, но появляется дополнительный риск повредить провода.

У каждого любопытного абонента возникает логичный вопрос: а что же с другой стороны провода? Ответ: коммутатор, или распределительная муфта, расположенная в техническом помещении вашего дома. Именно от нее оптоволокно подходит к квартирам, расположенным в данном доме. В свою очередь, коммутационная станция соединяется с другими точками обмена трафиком с помощью магистральных линий.

Преимущества оптоволоконного интернета

Перейдем, наконец, к тем причинам, по которым можно предпочесть оптоволокно мобильному интернету, спутниковой тарелке, WiMAX, и другим способам. Это:

· Максимально возможная скорость подключения интернета среди всех существующих способов. Рекордная цифра принадлежит австралийским исследователям, которым удалось передать объем данных, равный 5,525 тб. За одну секунду. В среднем же скорость соединения составляет около 200-300 мбит/сек. при условии использования «витой пары» — медного провода, и около 1 гбит/сек. при прямом оптоволоконном подключении.

· Независимость от электромагнитных полей. В отличие от обычных роутеров, при использовании которых качество соединения напрямую зависит от наличия электроприборов рядом, оптическое волокно совершенно независимо от условий использования.

· Практически полное отсутствие задержки сигнала. Оптоволокно допускает задержку буквально в несколько миллисекунд, в то время как спутниковый интернет – примерно до 1000, и даже 4G в этом смысле отстает: у него задержка может достигать сотни миллисекунд.

· Защищенность от любых помех и сбоев сигнала.

· Долговечность. При правильном использовании оптокабели могут использоваться по 40-50 лет и больше.

· Пожаростойкость кабеля, не зависит от электромагнитного воздействия, достаточно трудно взломать, подвергнуть другому несанкционированному воздействию.

· Полная универсальность: возможность подключить не только интернет, но и IP-телефонию, камеры видеонаблюдения, Smart-TV и т. д.

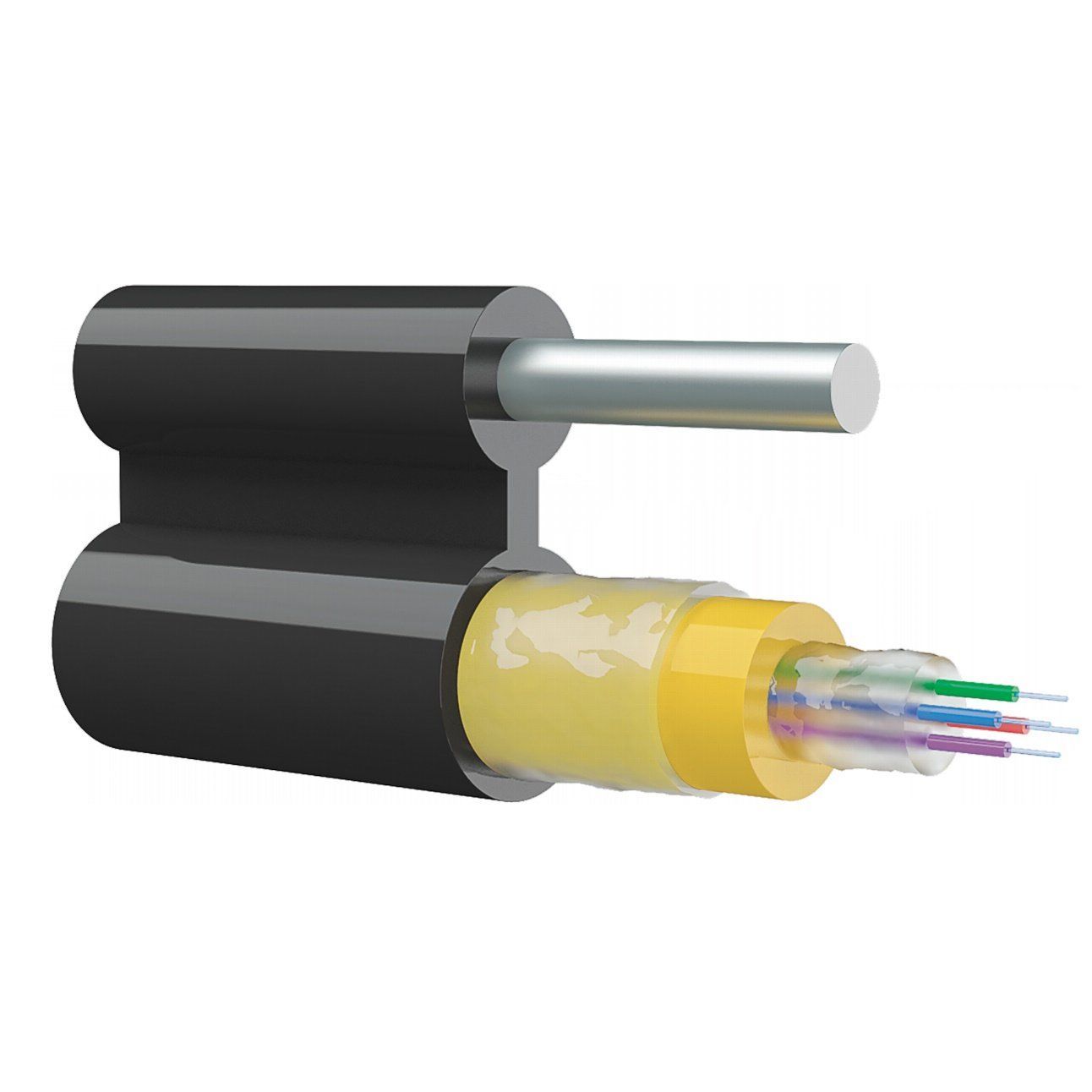

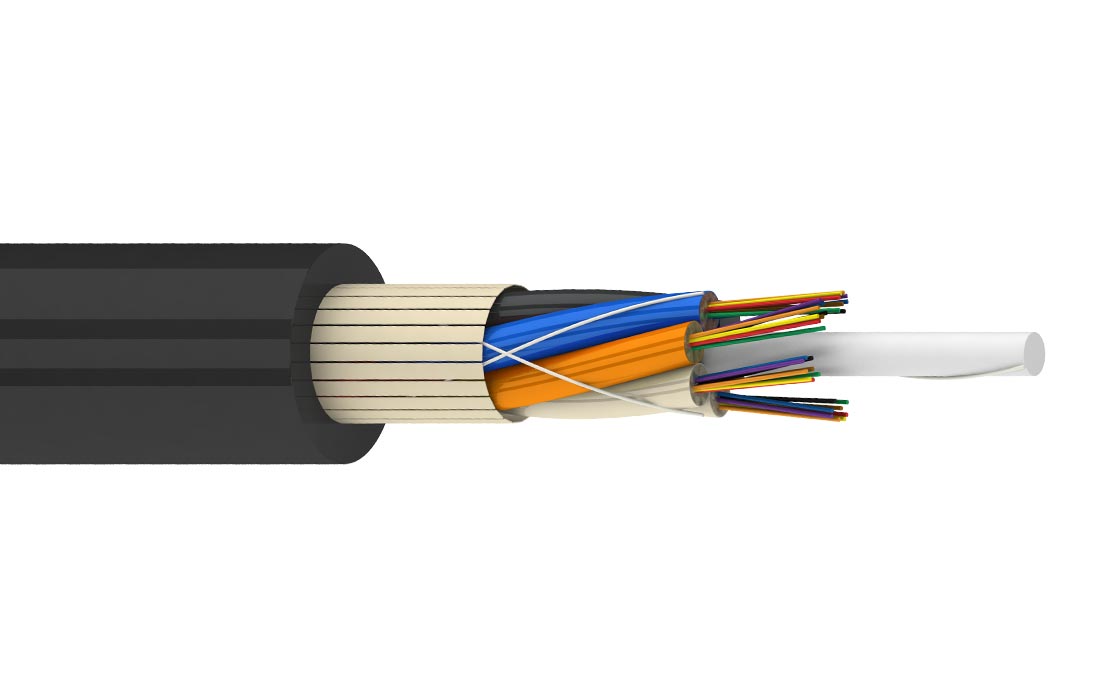

Оптоволоконный кабель в разрезе

Недостатки оптоволокна

Конечно же, главный, и, пожалуй, единственный недостаток оптоволоконных кабелей – это необходимость их проводить и прятать. Проведение всех этих работ можно значительно упростить, если предусмотреть расположение оптоволоконных кабелей еще на этапе проектирования. Обычно для маскировки проводов используют следующие методы:

· Использование кабель-канала. Это декоративные конструкции, полые внутри, а снаружи неотличимые от обычного плинтуса. Бывают деревянными, пластиковыми, либо металлическими.

· Парапетные системы. Это пластиковые накладки, которые устанавливаются на определенной высоте над полом. Они могут довольно сильно выделяться из общего дизайна, поэтому больше подходят для офисов или технических помещений.

· Напольные системы скрытого кабеля. Практически незаметны, очень хорошо подходят для подведения к приборам, расположенным далеко от стен.

Это далеко не полный перечень способов спрятать проводку, однако суть ясна: для проведения оптоволокна потребуются определенные усилия, а значит – либо денежные затраты на оплату работ, либо временные. Именно это – основные причины, по которым люди все чаще обращаются к беспроводным способам интернет-соединения.

Второй недостаток – оптическое волокно достаточно легко портится, достаточно перегнуть его под достаточным углом. Хотя это легко нивелировать за счет грамотного прокладывания и защиты проводов.

Нужно ли вам оптоволокно?

Если вы заинтересованы в том, чтобы получить в свою квартиру интернет на максимально возможной среди современных технологий скорости, и при этом готовы потратить время и силы на проведение проводов, ответ будет однозначно положительным.
