Беспроводная зарядка весьма перспективная технология, которая к тому же существенно упрощает восполнение емкости аккумулятора смартфона. Воспользовавшись таким аксессуаром, не придется искать розетку, распутывать провода и подключать их к разъему на мобильном устройстве. Достаточно лишь положить телефон на специальную станцию и начнется процесс зарядки. В текущей статье разберемся, как пользоваться беспроводной зарядкой для телефона, а также представим некоторые дополнительные данные для оптимизации процесса.

беспроводная зарядка и телефонбеспроводная зарядка и телефон

Как работает беспроводная зарядка

Возможность беспроводной передачи энергии от источника питания к аккумулятору обеспечивает недавно созданная технология Qi. С ее помощью производится передача тока на расстояние, не превышающее 4 см. Во время создания стандарта учитывались многочисленные наработки в этой области другими учеными.

Как работает беспроводная зарядкаКак работает беспроводная зарядка

В основе технологии лежит принцип электромагнитной индукции. Внутри зарядной станции находится катушка, а когда на нее подается ток, она начинает передавать его на некоторое расстояние. Внутри смартфона также располагается катушка, она улавливает электромагнитные колебания и преобразует их в переменный ток, который в свою очередь используется для зарядки аккумулятора.  Электромагнитное поле способно проходить как через воздушный зазор, так и пластик, дерево. Исключение составляют только металлические поверхности.

К плюсам технологии Qi относится:

  • отсутствие проводов;
  • ножницы режут проводножницы режут провод
  • сохранение целостности разъема на телефоне;
  • возможность использования нескольких зарядных станций в одном доме, что не требует переноса зарядного устройства из комнаты в комнату.

Среди минусов находится слегка увеличенный срок восполнения емкости батареи, и пока еще высокая стоимость зарядных станций.

Как пользоваться беспроводной зарядкой на Айфон

Мобильные устройства от Apple поддерживают стандарт беспроводной зарядки, начиная с iPhone 8. На смартфонах установлена задняя стеклянная крышка, которая не препятствует прохождению электромагнитного поля.

айфон и беспроводная зарядкаайфон и беспроводная зарядка

Телефоны этой компании можно заряжать на любых станциях, но отдельно рекомендуются такие производители, как mophie и Belkin, поскольку они позволяют восполнять аккумулятор при мощности до 7,5 Вт. Однако следует учитывать, что это возможно только при наличии последней версии iOS. Зарядные станции других производителей могут отличаться функциональными параметрами и эффективностью работы.

Беспроводная зарядка iPhone производится следующим образом:

  • Станция подключается к сети 220В посредством адаптера питания. В зависимости от модели он может присутствовать в стандартной комплектации или приобретаться отдельно.
  • Смартфон располагается на площадке по центру экраном вверх. Если присутствует место для двух телефонов, то необходимое расположение обозначается соответствующими символами.
  • беспроводная зарядка с двумя айфонамибеспроводная зарядка с двумя айфонами
  • На дисплее мобильного устройства отобразится сообщение о начале зарядки. Можно дождаться полного восполнения емкости или прервать процесс в любой удобный момент.

Беспроводная зарядка на других смартфонах

Отдельно предоставлять информацию о том, как пользоваться беспроводной зарядкой на Самсунг, Huawei, LG и других смартфонах нет смысла. Процедура полностью аналогична той, что представлена для устройств от Apple. Тем не менее, существует дополнительная информация, которая позволит разобраться в процессе более детально:

  • Между зарядной станцией и смартфоном не должно находиться посторонних предметов. Так, застежки на магнитах, магнитные чехлы и прочие предметы способны снизить эффективность зарядки или повредить микросхемы, используемые для радиочастотной идентификации человека. Последние используются в кредитных картах, пропусках, паспортах. Если в чехле смартфона присутствуют указанные предметы, их необходимо убрать, либо убедиться, что они не находятся между двумя катушками.
  • беспроводная зарядка и смартфонбеспроводная зарядка и смартфон
  • Низкая скорость зарядки может наблюдаться по причине толстого или металлического чехла. Чтобы ускорить процесс, его необходимо снять.
  • Включенный режим вибрации может поспособствовать смещению смартфона со станции, что повлечет прекращение зарядки. Во избежание этой неприятности на период зарядки вибрацию лучше отключить.
  • отключенная вибрация на смартфонеотключенная вибрация на смартфоне
  • Некоторые станции издают шум в процессе работы – это нормально и не свидетельствует о поломке.
  • Разбираясь, как заряжать телефон беспроводной зарядкой, следует учитывать, что некоторые модели могут нагреваться. Для этого в коврике встроена защита, которая отключит подачу питания до остывания смартфона.
  • Беспроводная зарядка не выполняет свою функцию, когда телефон подключен по USB-проводу, поскольку питание будет подаваться по нему.

Использование беспроводной зарядки не сложнее, чем аналогичное действие с участием проводов, поэтому с задачей сможет справиться любой пользователь. Представленная информация позволит получить общее представление о технологии, разобраться в процессе беспроводного восполнения емкости и избежать некоторых типичных ошибок.

Как добавить любому смартфону функцию беспроводной зарядки

Для того чтобы оснастить любимый смартфон флагманской функцией беспроводной зарядки, потребуется не так много.

Во-первых, база, она же зарядник. Чаще всего выполняется в виде небольшой круглой площадки с выходом для зарядного устройства. Для эксперимента возьмём безымянную модель с приятной синей подсветкой. Работает от блока питания 5 В, 2 А (обычный USB), питается через стандартный microUSB-порт. На выходе устройство даёт ток с параметрами 5 В, 1 А, что достаточно для зарядки большинства девайсов даже в рабочем режиме.

Беспроводная зарядка

Второй необходимый элемент модернизации — антенна, при помощи которой и происходит зарядка смартфона на расстоянии. Обычно расстояние это минимально, кстати говоря, но удобство использования без проводов для кого-то может оказаться значительным. Например, базу можно встроить в приборную панель автомобиля или положить на комод возле кровати: пришёл, положил, лёг спать. И никаких поисков проводов.

На рынке представлена масса самых разных универсальных антенн для смартфонов. Подойдут они и для другой техники, но здесь нужно подумать над размещением. Антенна (у нас — безымянный китайский экземпляр) представляет собой катушку с платой, спрятанные в бумажном подобии конвертика. Из него выходит провод со штекером microUSB, хотя при желании его можно перепаять на любой другой. Стоит обратить внимание: катушка работает только в одном положении по отношению к заряднику. Поскольку кабель для соединения со смартфоном плоский, может потребоваться вскрытие пакетика и переворот катушки для работы антенны (как в нашем случае). Катушка должна быть направлена открытой стороной в сторону зарядного устройства.

Дальше всё очень просто: подсоединяем штекер к смартфону, прячем антенну под крышкой или чехлом и пользуемся.

Внимание: на зарядной базе указаны необходимые параметры блока питания (в случае с использованной — 5 В, 2 А). Их нужно обеспечить. При меньшей силе тока зарядка будет происходить очень медленно. Возможно, для адекватной работы потребуется заменить шнур из комплекта зарядного устройства, поскольку не каждый USB-провод может пропустить через себя полноценные 2 А. Как видите, тестер показывает достаточные параметры только при прямом подключении сетевого фильтра Orico с помощью качественного кабеля.

беспроводная qi зарядка — что это? зачем? как ею пользуются? и как быстро зарядить Galaxy S7 [дополнено]

как быстрее заряжать Galaxy S7 и S7 edge на беспроводной зарядке [дополнено 03.04.2016]

Беспроводные Qi-зарядки в большинстве своем на выходе выдают стандартный 1 ампер нагрузки (напряжения 5 вольт).

Однако смартфоны Galaxy S7 и S7 edge уже оснащаются встроенными системами зарядки, способными принимать большую нагрузку (до 1.4 ампера, по данным Samsung), благодаря чему от беспроводного ЗУ заряжаться они могут в полтора раза быстрее, чем другие смартфоны.

Однако только при условии, что подключаться они будут к так называемой «быстрой» Qi-зарядке, то бишь такой, которая способна обеспечивать выходные 1.4 ампера. От обычной амперной зарядки S7 и S7 edge заряжаются тоже с обычной скоростью.

Известно, что компания Sansung уже начала выпускать модели Wireless Charging Stand, которые поддерживают такую «быструю» зарядку, и в которых, к слову, смартфон размещается не горизонтально, а вертикально, так что в процессе зарядки им гораздо удобнее пользоваться.

В продажу эти новые Qi-ЗУ уже поступили. Что касается цен, то, по предварительным данным, Wireless Charging Stand в рознице стоить будет порядка $80.

Вот небольшой видеоролик — для наглядности (в настройках можно включить перевод субтитров, что «в общих чертах понять, о чем говорит иностранец»):

что такое беспроводная Qi зарядка ?

Если вкратце, то «Ци» (именно так произносится слово Qi) — это мировой стандарт беспроводной зарядки аккумуляторных батарей мобильных устройств пользовательского класса. Qi позволяет производить беспроводную зарядку аккумов совместимых устройств посредством индукционной передачи энергии. Проще говоря, вы просто помещаете свой смартфон на специальной пластине-передатчике без необходимости подключать его к розетке через блок питания или через кабель к USB-порту компьютера.

где используется беспроводная Qi зарядка ?

На сегодняшний день данная технология, как и Wi-Fi, широко применяется в гостиницах, аэропортах, вокзалах и других публичных местах. Кроме того, зарядка Qi выпускается и в виде недорогих и компактных девайсов, ориентированных на использование в доме или в офисе. Как, к примеру, ультра-тонкое беспроводное ЗУ производства EC Technology, стоимость которого на Amazon составляет $21.

Универсальная беспроводная qi зарядка - стандарт - купить - цена

Универсальная беспроводная qi зарядка - стандарт - купить - цена
могу ли я пользоваться Qi?

Да. Если в вашем смартфоне предусмотрена поддержка технологии Qi, то вам подойдет любая беспроводная Qi зарядка. Притом не обязательно тратиться только на дорогие модели, которые в качестве официального аксессуара рекомендует производитель вашего смартфона. Подойдет и любая качественная Qi зарядка так называемых сторонних марок.

Какова мощность Qi зарядки?

Маломощная беспроводная Qi зарядка способна выдавать до 5 ватт мощности на расстоянии до 4 см (в теории), а модель средней мощности — до 120 ватт. На практике же, упомянутая Qi зарядка EC Technology может заряжать смартфон Nokia Lumia 735, который расположен не более чем на 2 см над передатчиком. Потому оптимальным является вариант, когда оба устройства находятся в непосредственном контакте друг с другом.

Как быстро беспроводная Qi зарядка способна зарядить аккум смартфона или планшета?

Как правило, через беспроводный Qi-зарядник смартфоны, и тем более планшеты заряжаются заметно медленее, чем через обычные ЗУ. К примеру, Qi зарядка EC Technology поддерживает ток силой в 1А, чего вполне достаточно для подзарядки аккумулятора смартфона в обычном темпе, но недостаточно для быстрой зарядки батареи планшета Nexus 7, чей штатный зарядник выдает 2А.

беспроводная Qi зарядка: как ею пользоваться?

Шаг 1. Включаем Qi зарядку в розетку (да, заряжает она без проводов, но работает от электросети) или подключаем к USB-порту (у EC Technology USB-кабель входит в комплект поставки) компьютера, планшета либо внешней мобильной батареи.

Шаг 2. Для начала еще раз проверяем, поддерживает ли наш смартфон (или планшет) технологию беспроводной зарядки Qi. Данные можно найти в спецификации модели. У смартфонов со съемными задними панелями элементы системы Qi можно заметить на обратной стороне крышки. Кроме того некоторые производители выпускают адаптеры Qi для моделей, в которых Qi зарядка не поддерживается изначально. Например, для своего Galaxy S4 компания Samsung разработала заднюю крышку с Qi, которую можно установить на место обычной.

Шаг 3. Просто кладем смартфон на панель беспроводной зарядки. Вы почувствуете, как она начнет вибрировать, и увидите, как изменится цвет светового индикатора — значит, аккумулятор начал заряжаться. По факту завершения процедуры забираем смартфон с панели.

Собственно, вот так и работает беспроводная Qi зарядка. Для обычного юзера, конечно ;-)

;-)

16224

%PDF-1.5 % 1 0 obj >/OCGs[12 0 R]>>/Pages 3 0 R/Type/Catalog>> endobj 2 0 obj >stream 2019-05-16T10:24:48+04:002019-05-16T10:24:48+03:00Adobe Illustrator CC 22.1 (Windows)2019-05-16T10:24:48+03:00

  • 256244JPEG/9j/4AAQSkZJRgABAgEBLAEsAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABABLAAAAAEA AQEsAAAAAQAB/+4ADkFkb2JlAGTAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgA9AEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYqoLdcp3h9NxwcJzI+E1TnUHw7fPKxPeq/FW2GG13+LpUSXn+yR9rqP5G4/jkhK2JjS5G5KrUIJ AND2rhBQQ3hQ7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FX//Z
  • xmp.did:1b41bbe5-7e33-e241-892e-a7062a7119f9uuid:fcf2eb20-c303-4634-aa3d-c195f9a70fafuuid:72a5fea2-6bdc-4ba7-ab9b-1d63ad88b02aproof:pdf
  • 9
  • uuid:5f9e44d9-2701-4b83-a746-8c81609e47caxmp.did:cb95864d-d4d0-5c40-ab08-9557ac614bc1uuid:72a5fea2-6bdc-4ba7-ab9b-1d63ad88b02aproof:pdf
  • savedxmp.iid:cb95864d-d4d0-5c40-ab08-9557ac614bc12018-07-09T18:58:04+03:00Adobe Illustrator CC 22.1 (Windows)/
  • savedxmp.iid:1b41bbe5-7e33-e241-892e-a7062a7119f92019-05-16T10:24:45+03:00Adobe Illustrator CC 22.1 (Windows)/
  • application/pdf
  • Дмитрий Гомов
  • 16224
  • Adobe PDF library 15.00D:20171011162344SPecialiST RePack1FalseFalse310.000006209.999994Millimeters
  • Circe-BoldCirceBoldOpen TypeVersion 1.000FalseCirce-Bold.otf
  • Circe-RegularCirceRegularOpen TypeVersion 1.000FalseCRC55.otf
  • MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.106;PS 2.000;hotconv 1.0.70;makeotf.lib2.5.58329FalseMyriadPro-Regular.otf
  • Cyan
  • Magenta
  • Yellow
  • Black
  • Группа образцов по умолчанию0
  • endstream endobj 3 0 obj > endobj 5 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 18 0 R/TrimBox[0.0 0.0 878.74 595.276]/Type/Page>> endobj 6 0 obj >/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/XObject>>>/Thumb 24 0 R/TrimBox[0.0 0.0 878.74 595.276]/Type/Page>> endobj 7 0 obj >/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/XObject>>>/Thumb 30 0 R/TrimBox[0.0 0.0 878.74 595.276]/Type/Page>> endobj 8 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 32 0 R/TrimBox[0.0 0.0 878.74 595.276]/Type/Page>> endobj 14 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 34 0 R/TrimBox[0.0 0.0 878.74 595.276]/Type/Page>> endobj 33 0 obj >stream HWn}’GM~ɣ7FlX &fn6)VհHv]NU*^卺V_ፚ>LZf)ɫcI%g_2mtt/?@YI0R:ht.t}tnѩ#[{~;}bo2)B

    \»1v [!%8N8෢^fSq+3q›)![eW~..g\ژiTɄ*Y’W9ZT

    Универсальные катушки Qi Wireless и беспроводная зарядка для самостоятельной адаптации смартфона к Qi

    Готовим Qi Wireless сами: универсальные DIY катушки-приемники
    В обзоре будут стресс-тесты и расчлененка.
    Катушки-приемники подходят для большинства смартфонов, разбирать смартфон и паять что-либо внутри не требуется.
    Монтаж-демонтаж безболезненный.


    Всем привет!
    В обзоре речь пойдет о вкусной и полезной Qi-Wireless зарядке.
    Для начала про ресиверы этого стандарта.
    Универсальные катушки-приемники Qi Wireless Далее просто катушки.

    В лоте на выбор несколько типов.

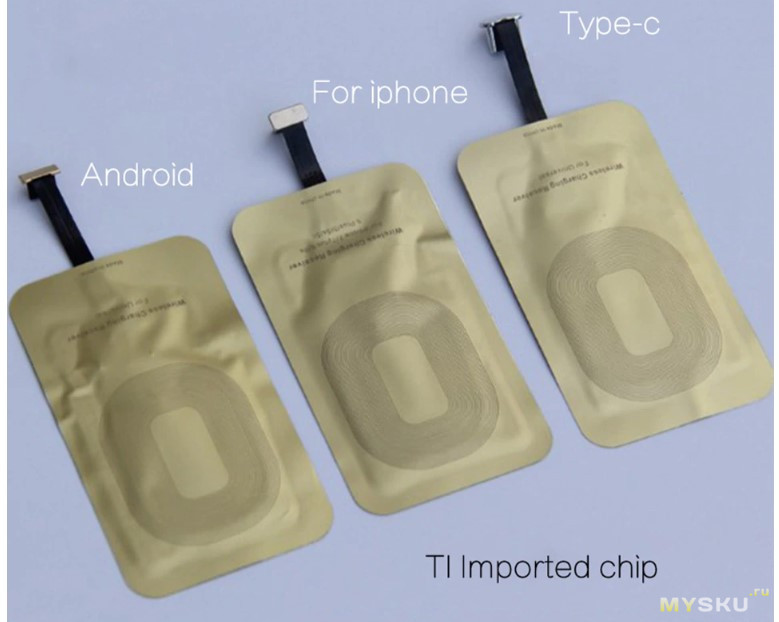

    В лоте на выбор 4 типа катушек — Lightning, Micro USB двух типов, и Type-C,
    При выборе обратите внимание, какой тип коннектора у вас.

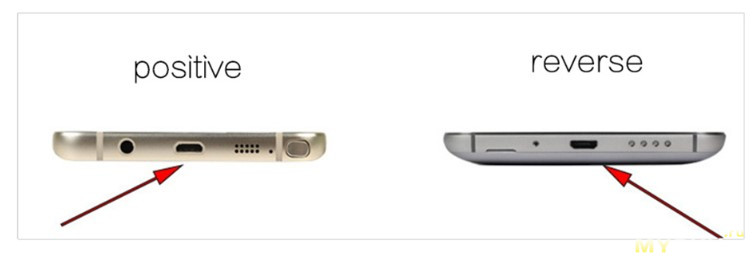

    Для Micro USB есть разница.

    Внутри катушек стоит преобразователь-стабилизатор питания

    Внешний вид катушки — в металлизированном скотче, тонкая
    Размеры катушек 4.76 см х 8.35 см, длина шлейфа 2.5 см.

    На конце шлейфа коннектор к смартфону, который будет постоянно подключен

    Катушка тонкая, под чехлом мешать не будет

    Часть катушек для «дела», часть будет на «убой».

    Катушка с Type-C

    Коннектор

    Коннекторы Micro USB двух типов

    Все катушки имеют сходные размеры, отличаются только коннекторами

    Зарядку брал вот эту 10W Qi Wireless Charger

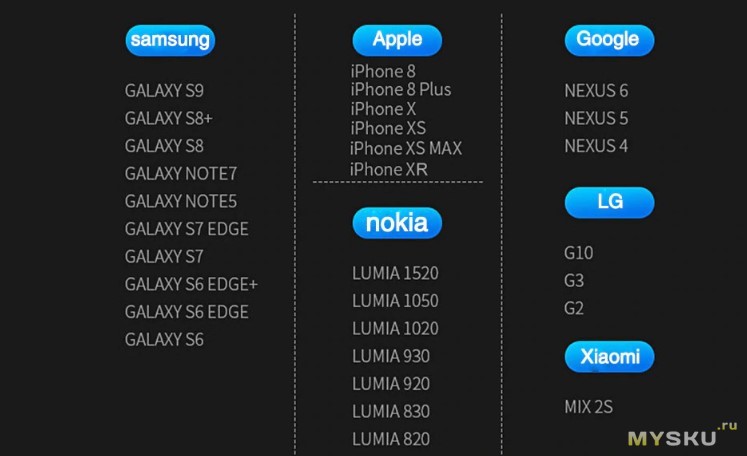

    Таблица совместимости для зарядки. Это перечень смартфонов со встроенной зарядкой Qi Wireless

    Внешний вид зарядки

    В комплекте есть провод и инструкция

    Размеры диаметр 100 мм, толщина 6 мм.

    Питается от 5В/2А либо 9В/1.5А.
    На выходе 5В до 1А.

    Зарядка прозрачная — выглядит очень прикольно. Коннектор MicroUSB спрятан на боковой поверхности

    Кабель из комплекта совсем простой, но я буду пользоваться именно им, для честности

    При подключении к источнику питания, зарядка выбирает режим 9В, но потребление достаточно маленькое. Ток скачет (передатчик периодически включается, в ожидании смартфона)

    При включении зарядка мигает несколько раз, а также есть световая индикация при зарядке

    Небольшой ликбез по использованию.
    Вставляем в разъем, загинаем на заднюю крышку, прячем под чехол

    Демонтировать обратно — тянем за разъем, а не за провода.

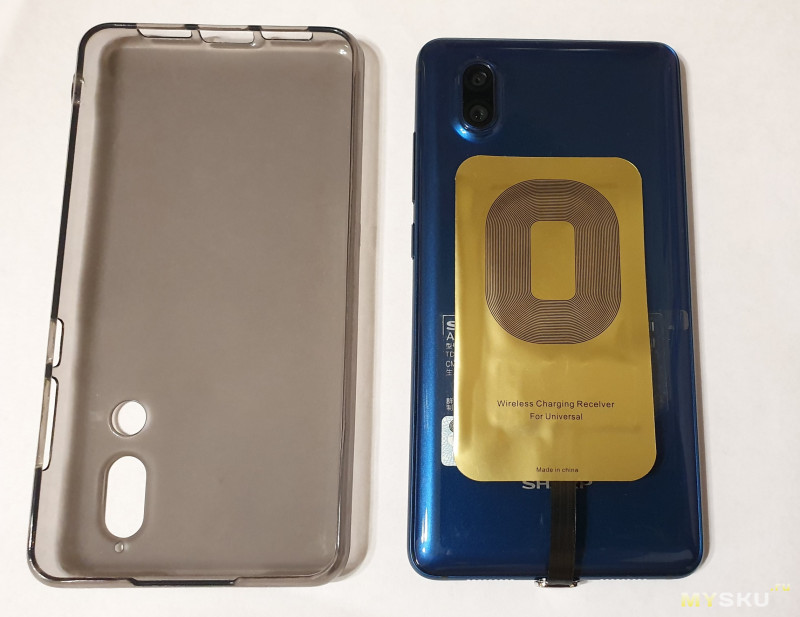

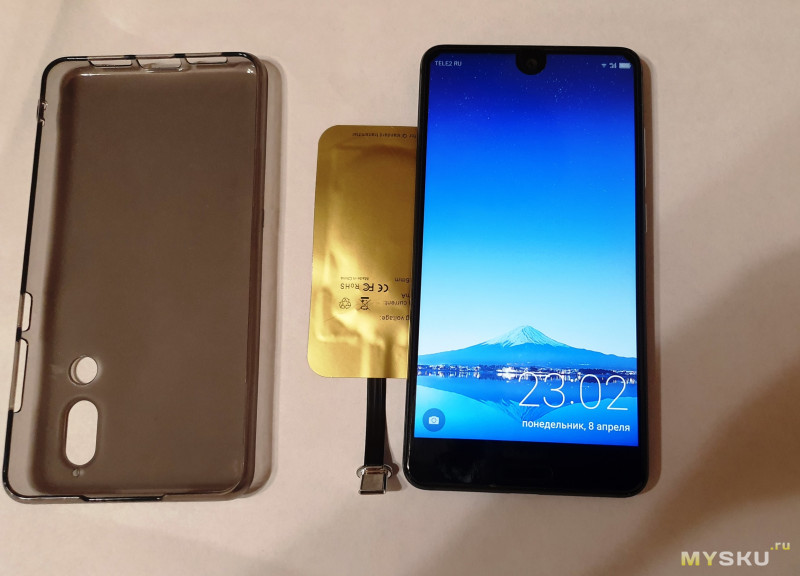

    Примеряю к Андроид-смартфону

    Аккуратно устанавливаем коннектор

    Накидываем на заднюю крышку

    Прячем под чехол.Специально взял прозрачный чехол, чтобы было видно.

    Катушка не мешается, заодно разъем закрыт от пыли

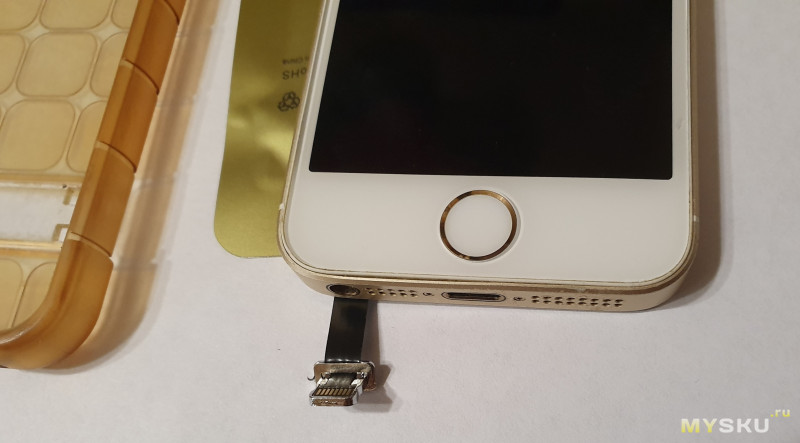

    Аналогично, примерка к айфону

    Коннектор Lightning, односторонний (на катушке)

    Подключаем

    Загибаем

    Прячем под чехол

    Разъем закрыт, чехол не топорщится

    Погонял катушки со смартфоном

    Зарядка идет, причем написано — быстрая беспроводная (есть просто беспроводная).

    Потребляемый ток при напряжении 9В: 1.5А.

    Тоже самое для Lightning

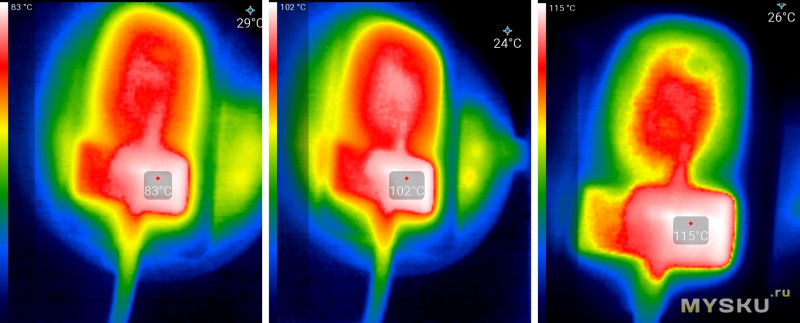

    Температурные замеры
    Работа (10Вт примерно на зарядке)

    Снимаю и фотографирую по отдельности

    Катушки и зарядка быстро остывают до приемлемых температур

    Еще раз устанавливаю — рабочая температура при 10Вт — это 60-70 градусов. На катушке около 0.7….0.8A

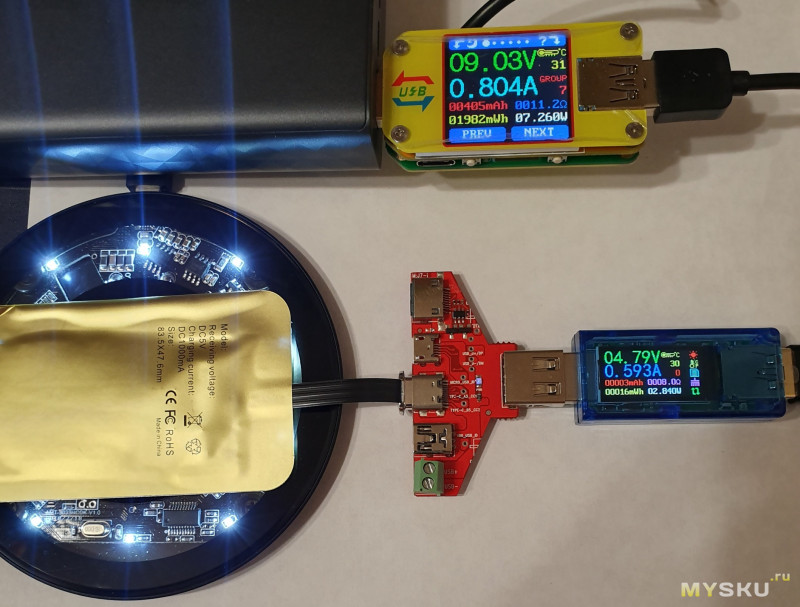

    Катушка спокойно выдает 4.7В при токе 0.7А….0.8А.

    Обычный режим питания — 5В/0.5А

    Прибавляю ток.

    Обратите внимание, если прижим неплотный (например, смартфон лег криво, или далеко), то КПД передачи уменьшается, напряжение на катушке уменьшается сильно. Речь не идет про чехлы до 2-3 мм пробивает нормально). Заявлено до 8мм, но после 5 мм зарядка будет, но медленнее.

    Стресс тест.
    Ставлю электронную нагрузку на 0,9А (примерно) и оставляю на полчаса. Имитирую ситуацию с разряженным в ноль смартфоном.

    И проверяю температуру. Держится стабильно на уровне 80°-90°С, Если подкрутить до 1.0А или плотно прижать к источнику (КПД передачи повышается, повышается напряжение, мощность примерно на 15%), то передаваемая мощность слегка вырастает, растет и выделение тепла. На фото показания более 100°. Остывает катушка быстро, буквально секунд за 30, если убрать с зарядки.

    Продолжу мучения и издевательства, надругаюсь над одной из катушек.

    Проклеена катушка металлизированным скотчем, плотным, как в конверте.

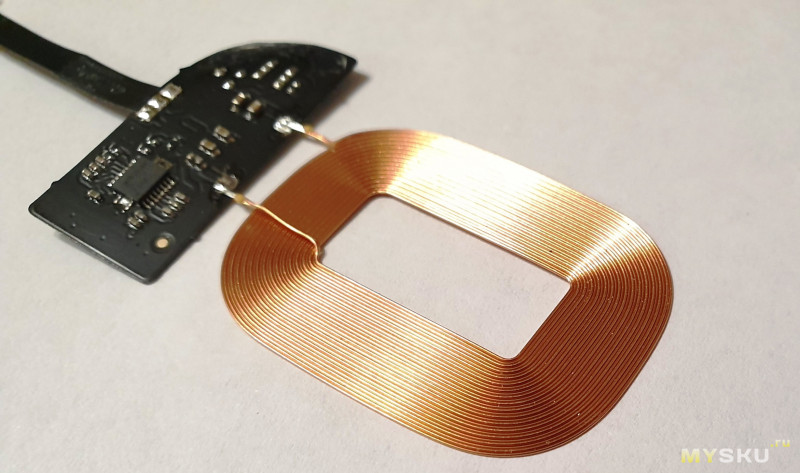

    Внутри гибкая печатная плата и микросхема-преобразователь-стабилизатор.

    Катушка намотана двойным проводом, плоская, виток к витку.

    Толщина провода около 0.4мм,

    Катушка действительно компактная

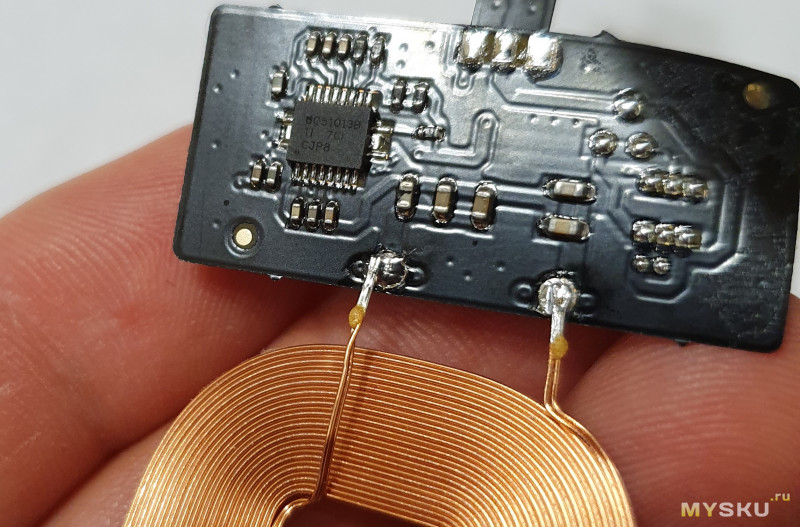

    Макро-фото преобразователя

    Выводы.
    Катушки интересные, можно безболезненно поиграться с Qi-зарядкой. Удобно, если все смартфоны у вас с Qi Wireless, а какой-то один без — это способ «подтянуть» его.
    Беспроводная зарядка Qi Wireless удобна в ряде случаев. Например, неспешная зарядка в автомобиле, когда в холдере смартфон работает в качестве навигатора, при необходимости его схватил и побежал, без подстыковывания и отстыковывания мотни проводов. Кстати, можно же и запитать не только смартфоны, но и навигаторы, и прочие устройства с MicroUSB 5В — тут нет ограничений.
    Указанные параметры выхода 5В/1А для катушки являются предельными.
    В пределах 0.8А выход работает штатно. Смартфоны, которые перепробовал. заряжаются при 0.5…..0.7А.
    В минусах укажу, что катушки, все-таки, дешевые. Частого подключения-отключения не переживут — или катушка надломится, или шлейф, или коннектор, который пластиковый.

    Приемники Qi Wireless — недорогой способ добавить беспроводную зарядку в ваше устройство.
    Что касается зарядки 10Вт — неплохая, особенно дизайн понравился. К ней вообще нет нареканий, заказал еще в качестве подарка друзьям.

    Дополнительная информация — Пруфы покупки

    Заказывал зарядку и одну катушку для айфона, продавец насыпал на тест еще катушку Type-C и MicroUSB.

    Дисклеймер: в тестах использовал плату-переходник, которая имеет свое падение напряжение (и потери) на коннекторах. Погрешность может достигать 0.3В. Питался от внешнего аккумулятора, в зависимости от используемого источника могут быть различия при питании. Естественно, многое зависит от вашего смартфона. Например., Asus Zenfon2 имеет покатую заднюю крышку, КПД передачи в этом случае снижается, из-за неравномерности прижима.
