Выбираем усилитель сотовой связи

Несмотря на глобальное развитие сотовых технологий и повсеместное распространение мобильной связи, на картах городов, поселков и дачных обществ по-прежнему остается множество «белых пятен» — областей со слабым покрытием станциями мобильных операторов.

В свободной продаже можно встретить системы усиления сотовой связи и мобильного интернета различного конструктивного исполнения, цены и заявленных возможностей. В этой статье мы попробуем разобраться, какие характеристики определяют производительность оборудования и какие дополнительные функции и аксессуары способны упростить процесс эксплуатации системы и обеспечить наиболее качественную и стабильную связь.

При выборе системы усиления сотовой связи необходимо помнить, что для корректной работы репитера необходим хотя бы минимальный уровень сигнала в месте монтажа уличной антенны. При полном отсутствии сигнала репитеру попросту нечего будет усиливать.

В общем случае комплект для усиления сотовой связи состоит из следующих элементов:

• Репитер
• Внешняя антенна (уличная)
• Внутренняя антенна (комнатная)
• Кабельные сборки

К каждому компоненту системы усиления предъявляются строгие требования по совместимости и обеспечению требуемых технических характеристик. Процесс установки усилителя связи требует строгого соблюдения правил, изложенных в комплектных паспортах и руководствах пользователя.

Репитер

Репитером называют активный усилитель сигнала сотовой связи и мобильного интернета. Разнообразие моделей, представленных сегодня на рынке, поражает воображение. Технические характеристики существенно разнятся в зависимости от стоимости аппарата, и бывает сложно разобраться, чем один усилитель отличается от другого. Для четкого понимания, подойдет ли тот или иной репитер для решения определенной практической задачи, необходимо глубокое понимание вопроса.

Репитер BS-DCS/3G-70 — одна из базовых моделей в ассортименте компании Baltic Signal

Широкополосные, однополосные и селективные репитеры

Под каждый стандарт связи выделен определенный частотный диапазон, разделенный на более узкие промежутки, — так называемые полосы канала.

Широкополосный репитер — наиболее распространенный тип усилителя, поддерживающий все полосы в обозначенном стандарте связи. Например, 3G-усилитель, в описании которого указана поддержка стандарта UMTS-2100, будет обрабатывать данные в диапазонах частот 1920–1980 МГц (передача сигнала) и 2110–2170 МГц (прием сигнала). Набор полос уникален для каждого стандарта связи и строго регламентируется действующим законодательством в области радиовещания.

Однополосные репитеры усиливают лишь определенные полосы и подходят для приема сигнала только определенных операторов связи. Однополосный репитер может качественно усилить сигнал оператора МегаФон и быть непригодным для использования в сетях Билайн. Сегодня такие устройства встречаются в продаже достаточно редко.

Селективные репитеры представляют собой широкополосные устройства с возможностью ручной калибровки и выделения определенной рабочей полосы. Данный тип репитеров эффективен для настройки работы с каким-либо одним оператором (на выбор пользователя): сигналы прочих (не выбранных) операторов при этом отсекаются и игнорируются усиливающим оборудованием. Селективные репитеры дороже обычных широкополосных и имеют цифровой или программный интерфейс управления.

Аналоговые, цифровые и оптические репитеры

Аналоговые репитеры — наиболее распространенный тип усилителей сотовой связи. Они просты, надежны и содержат минимум настроек для нормальной работы системы усиления. Управление осуществляется с помощью расположенных на корпусе устройства органов управления. Аналоговые репитеры не поддерживают функции удаленного управления и не оснащены встроенным цифровым или программным интерфейсом, что может затруднить управлением сложных систем на основе большого количества усилителей.

Цифровые репитеры — более сложные устройства, поддерживающие настройку с помощью компьютера и удаленное управление. С помощью программного интерфейса доступна настройка большого числа параметров усиления, а также управление группами репитеров, работающих в единой системе усиления (например, системе крупного ТРЦ или промышленного предприятия). Многие цифровые репитеры относятся к селективным, то есть поддерживают выбор определенной рабочей полосы частот.

Оптические репитеры — разновидность усилителей, способных передавать высокочастотный сигнал по оптоволоконной линии. В отличие от обычных репитеров, передающих сигнал по коаксиальным кабелям, оптические репитеры позволяют обеспечить расстояние между принимающей и раздающей антеннами до 20 км. Столь специфические требования к схеме установки антенн встречаются редко, поэтому оптические репитеры используются только на специальных объектах. Репитеры такого типа сложны в производстве, относятся к верхнему ценовому сегменту устройств и применяются лишь в профессиональной сфере.

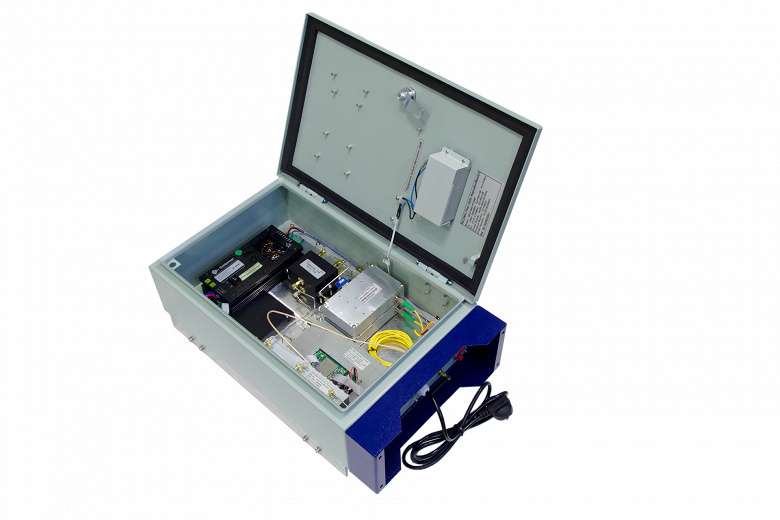

Оптический промышленный репитер

Поддерживаемые диапазоны и стандарты

Однодиапазонные усилители — репитеры, предназначенные для работы в одном частотном диапазоне. Такой тип усилителей является наиболее базовым, поскольку ограничивает пользователя в наборе поддерживаемых стандартов сотовой связи. Однодиапазонные репитеры можно рекомендовать лишь как бюджетное решение для улучшения качества сигнала заведомо известного стандарта c определенной частотой.

Мультидиапазонные усилители — репитеры, усиливающие сигнал нескольких стандартов связи в нескольких частотных диапазонах. В таблице ниже приведены частотные диапазоны и стандарты, используемые крупными операторами связи в России.

Частотный диапазон	Усиливаемые стандарты связи
800 МГц	4G (LTE)	LTE-800 (Band 20)
900 МГц	2G	GSM-900
	3G	UMTS-900
1800 МГц	2G	GSM-1800
	4G (LTE)	LTE-1800 (Band 3)
2100 МГц	3G	UMTS-2100
2600 МГц	4G (LTE)	LTE-2600 (Band 7)

В России сотовые операторы могут использовать все вышеперечисленные частотные диапазоны. Но для решения проблем с качеством сотовой связи и мобильного интернета, как правило, достаточно усилить 2–3 наиболее востребованных диапазона, поскольку усиление остальных или невозможно (нет исходного сигнала в текущем местоположении) или нецелесообразно (клиент не будет использовать все стандарты). Также следует помнить, что цена репитера возрастает пропорционально числу усиливаемых частотных диапазонов, и универсальный 5-диапазонный репитер будет стоить в 5 раз дороже однодиапазонного.

Дело в том, по конструктивному исполнению мультидиапазонные репитеры представляют собой несколько однодиапазонных модулей, размещенных в одном корпусе и работающих с одними и теми же принимающими и раздающими антеннами (антенны должны поддерживать стандарты связи, усиливаемые репитером)

На данный момент наибольшее распространение получили двухдиапазонные репитеры, усиливающие пары стандартов GSM+3G и 3G+4G. С помощью таких мультидиапазонных репитеров можно одновременно повысить качество голосовой связи и мобильного интернета, что позволит одной группе абонентов общаться по телефону с высоким качеством связи, а другой — пользоваться высокоскоростным беспроводным интернетом со смартфонов, планшетов и ноутбуков.

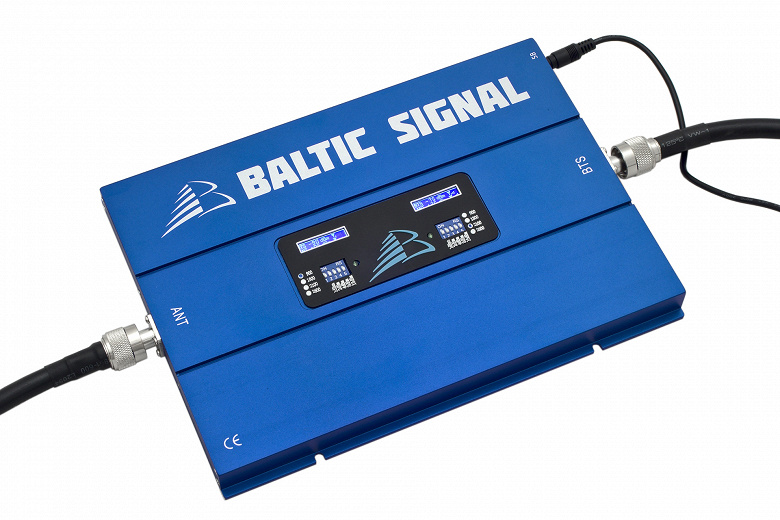

Репитер Baltic Signal BS-3G/4G-75 — двухдиапазонный усилитель сотовой связи и мобильного интернета

Коэффициент усиления и выходная мощность

Представленные на сегодняшний день в продаже репитеры можно условно разделить на три класса по уровню усиления и на три класса по обеспечиваемой выходной мощности.

Одна из ключевых характеристик, фигурирующая в описании репитеров любого производителя, — коэффициент усиления (КУ). Это величина, измеряемая в логарифмических единицах — децибелах (дБ). Чем выше коэффициент усиления, тем более слабый сигнал может обработать и усилить до приемлемого уровня репитер.

• Начальный уровень усиления — от 60 до 65 дБ. Репитеры с заявленным коэффициентом усиления 60–65 дБ используются на объектах небольшой площади при наличии уверенного сигнала в точке установки уличной антенны. Такие репитеры рассчитаны на подключение 1–2 комнатных антенн и обеспечивают связь на площади 100–200 м ².
• Средний уровень усиления — от 70 до 75 дБ. Репитеры со средним уровнем усиления используются при слабом входном сигнале в помещениях с большой площадью. Возможно подключение 3–4 комнатных антенн. Ориентировочная площадь покрытия — 200–400 м².
• Высокий уровень усиления — от 80 дБ. Устройства этого класса позволяют усилить очень слабый входящий сигнал и обеспечивают высокое качество связи на объектах площадью свыше 400 м². Возможно подключение большого числа комнатных антенн (6–8) для создания равномерного покрытия в нескольких помещениях.
• Промышленные репитеры — 90 дБ. Индустриальные решения для усиления сигнала в целом здании или на промышленных объектах площадью 10000 м² и более. Обычно используются с разветвленной сетью раздающих антенн и вспомогательных усилителей.

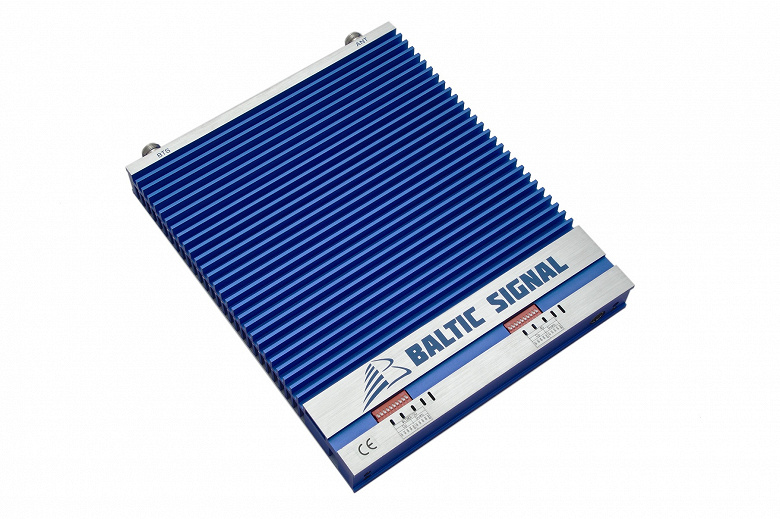

Репитер BS-DCS/3G/4G-80 — универсальность и высокая производительность

Выходная мощность — характеристика репитера, измеряемая в милливаттах (мВт), напрямую влияющая на площадь покрытия устройства. Усилители с низкой мощностью способны обеспечить уверенный прием сигнала в квартире, дачном доме или небольшом офисе. Мощным репитерам по силам справиться с объемом ангара или подземного паркинга бизнес-центра.

Иногда выходная мощность указывается в дБм (децибел-милливатты): в отличие от мВт, данная величина является логарифмической. Для перевода дБм в мВт рекомендуется воспользоваться специальными калькуляторами.

По мощности репитеры можно условно разделить на три класса:

• 50–100 мВт (17–20 дБм) — репитеры низкой мощности, которые рекомендуется использовать в небольших дачных домах, коттеджах и квартирах;
• 100–320 мВт (20–25 дБм) — репитеры средней выходной мощности. Оптимальный вариант для небольших предприятий, офисов и складов;
• 500–2000 мВт (27–33 дБм) — репитеры высокой мощности, используемые в помещениях большой площади со сложной планировкой;
• 5000–10000 мВт (37–40 дБм) — промышленные репитеры для усиления сигнала в целом здании или на крупных производственных объектах.

Сопротивление (импеданс)

50 Ом — наиболее распространенный показатель сопротивления в современных системах усиления сотовой связи. Помимо репитера, такое же сопротивление имеют подключаемые антенны, кабельные сборки, переходники и разъемы. Использование единого сопротивления позволяет избежать рассогласования электротехнических параметров цепи, снизить потери передаваемого сигнала (по мощности и качеству) и обеспечить легкость монтажа, эксплуатации и обслуживания системы усиления.

75 Ом — исходно телевизионный стандарт, который изредка используются в системах усиления сотовой связи. Основное преимущество — более доступные по цене разъемы, кабель и переходники (иногда используются телевизионные комплектующие).

Регулировка усиления сигнала и управление

В зависимости от модели и ценовой категории, репитер может быть оснащен системой ручной регулировки усиления. Необходимость снижения номинального усиления диктуется условиями радиочастотной обстановки в том или ином месте установки оборудования. Чрезмерная мощность в канале Uplink (от репитера в сторону базовой станции) может отрицательно сказываться на оборудовании операторов сотовой связи. Завышенный показатель усиления в сторону устройств-абонентов (Downlink) также нежелателен, поскольку иногда может привести к «закольцовке» (самовозбуждению репитера) или переусилению (при очень сильном входном сигнале).

Модели начального уровня, как правило, не имеют ручной регулировки усиления. Для изменения их выходной мощности рекомендуется использовать отдельные устройства — аттенюаторы.

Более дорогие модели репитеров оснащаются системами ручной регулировки (РРУ), позволяющей добиться оптимальной производительности устройств. Помимо ручной регулировки, большинство современных моделей (даже бюджетных) имеют автоматическую регулировку усиления (АРУ), что позволяет избежать перегрузки сигнала и «закольцовки» (ситуация, когда сигнал комнатной антенны настолько силен, что улавливается уличной, и наоборот).

Ручное управление может осуществлять как с помощью клавиш, реле или переключателей на корпусе репитера, так и с помощью кнопок (в зависимости от модели усилителя). Более дорогие модели оснащены экраном или дисплеем для отображения текущих параметров усиления, бюджетные — светодиодными индикаторами. Основное назначение индикаторов — отразить текущий режим работы устройства и предупредить опасность возникновения закольцовки.

Что такое бустер?

Бустер представляет собой дополнительный (дочерний) усилитель, используемый совместно с основным репитером. Основной репитер осуществляет прием сигнала от базовых станций, усиление и ретрансляцию на заданной территории. Бустер может быть подключен с помощью кабеля к репитеру для создания дополнительной зоны трансляции усиленного сигнала. Бустеры имеют малую мощность в направлении репитера и большую — в сторону абонентских устройств для обеспечения заявленной площади покрытия. Производители нередко называют свои бустеры линейными и магистральными усилителями.

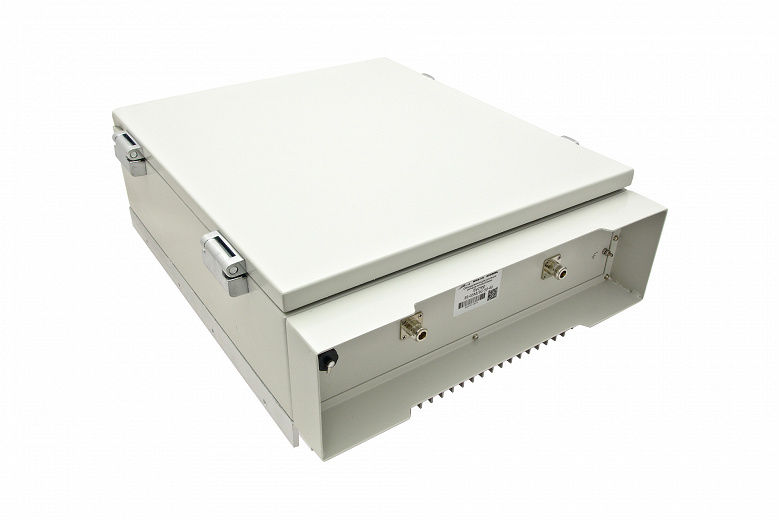

Пример промышленного бустера Baltic Signal

Приобретение и установка бустера обходится гораздо дешевле, чем задействование на объекте второй полноценной системы усиления на базе репитера. Обратите внимание, что бустер не может заменить полноценный репитер и эксплуатируется лишь в паре с основным усилителем.

Индивидуальный проект или готовое решение?

Производители репитеров и комплектующих для систем усиления сотовой связи нередко предлагают готовые решения — подобранные под те или иные задачи комплекты, включающие в себя все необходимое для подключения и эксплуатации системы усиления. Основное преимущество готовых решений — полная совместимость оборудования. Установка комплекта не требует от пользователя глубоких познаний в области радиосвязи и мобильных технологий. Готовые решения находят широкое применение на дачах, в пригородных домах и квартирах. Комплекты усиления связи можно рекомендовать как рентабельное и эффективное решение для типовых проектов.

Индивидуальные проекты подразумевают наличие специфических требований к системе усиления или нетиповых условий эксплуатации. К таким случаям относится оснащение крупных коммерческих объектов, необходимость применения бустеров или разработка проектной документации. Неравномерная радиообстановка (более мощный сигнал одних операторов на фоне других) также заставляет обратиться к специалистам.

Привлечение высококвалифицированного персонала при подборе оборудования и монтаже системы усиления позволяет добиться высокой эффективности усиления. Специалисты производят монтаж и настройку антенн и прочего оборудования в строгом соответствии с правилами установки и с учетом специфики объекта.

Цена репитера

Ценообразование репитеров достаточно демократично: как правило, более дорогие модели имеют лучшие технические характеристики и гибкую систему настройки параметров усиления. Универсальные репитеры поддерживают все используемые частотные диапазоны и способны усилить сигнал всех стандартов сотовой связи и мобильного интернета.

Бюджетные решения оснащаются минимумом возможности настройки и, как правило, обладают невысоким коэффициентом усиления и скромной выходной мощностью.

Внешняя (уличная) антенна

Эксплуатация репитера подразумевает обязательное подключение внешней антенны, монтируемой на улице и направляемой в сторону базовой вышки оператора. При подборе антенны необходимо учитывать совместимость частотных характеристик антенны и репитера, а также доступные по месту установки стандарты сотовой связи.

Для монтажа уличных антенн используются кронштейны и метизы, обеспечивающие надежную фиксацию антенн на крышах зданий, стенах и мачтах. При помощи кронштейнов обеспечивается правильное позиционирование антенны в пространстве относительно базовой станции сотовой связи.

Конструктивное исполнение и диаграмма направленности

По диаграмме направленности антенны можно разделить на круговые и направленные. Круговые обеспечивают равномерную приемопередачу сигнала на 360°. Такие антенны чаще используются на нестационарных объектах (на транспорте, вендорных аппаратах), и это связано с тем, что объект может менять свое местоположение относительно базовых станций оператора.

Направленные антенны имеют индивидуальную для каждой модели диаграмму направленности. Такие антенны помогают более точно «сфокусироваться» на приеме сигнала со стороны базовой станции. Для стационарных объектов рекомендуются именно направленные антенны.

Конструктивные исполнения уличных антенн разнообразны. При достаточной мощности сигнала (в черте города) могут использоваться простейшие штыревые антенны с круговой диаграммой направленности. Более эффективны антенны типа «волновой канал» («елочка»), используемые для приема одного диапазона. Волновые каналы могут поставляться как в открытом исполнении (когда пользователь видит металлическую антенну), так и в закрытом — в кожухе, предохраняющем антенну от погодных явлений и птиц.

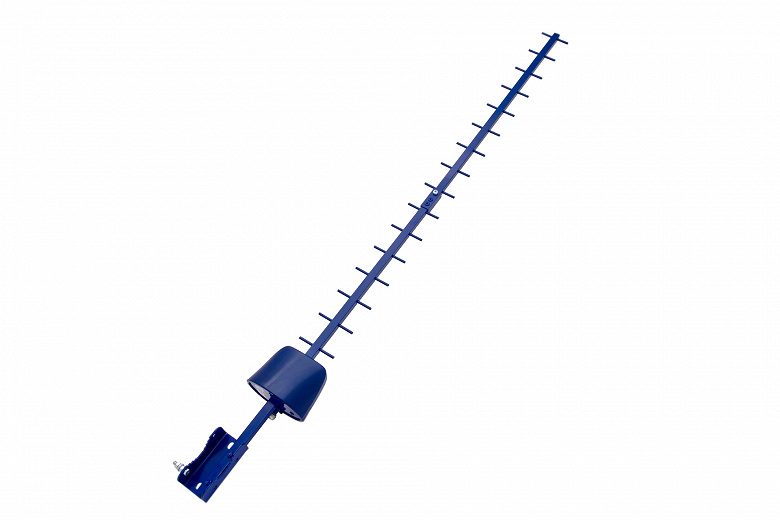

Классический «волновой канал» BS-2000-17

Панельные антенны представляют собой скрытую под кожухом синфазную решетку, позволяющую обеспечить высокое качество приемопередачи сигнала. В зависимости от модели могут использоваться решетки различных конфигураций с большим или меньшим коэффициентом усиления и рабочим углом.

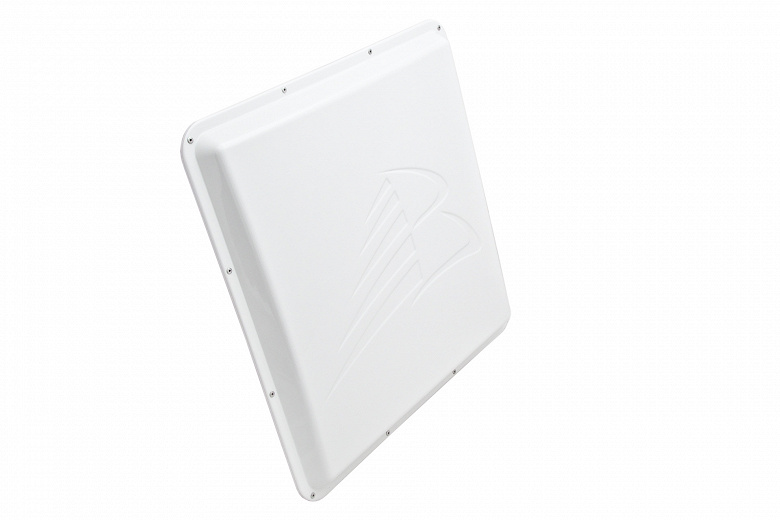

Мощная панельная антенна OMEGA 3G/4G

Наконец, параболические антенны — наиболее эффективные решения, представляющие собой (упрощенно) спутниковую «тарелку», направляемую на вышку сотового оператора.

Коэффициент усиления антенны

Коэффициент усиления — один из основных показателей производительности антенн, логарифмическая величина, измеряемая в дБи (изотропный децибел). Чем выше коэффициент усиления, тем более слабый сигнал способна «уловить» антенна. Антенны с высоким коэффициентом усиления используются на значительном удалении от базовой станции оператора.

Например, круговая антенна FREGAT с коэффициентом 6 дБи отлично подойдет для использования на транспорте, свободно перемещающемуся по городу. Небольшого коэффициента усиления достаточно для приема сигнала станций оператора. В свою очередь, антенна SOTA-6 с коэффициентом усиления до 15 дБи рекомендуется для установки на даче: она прекрасно принимает сигнал от удаленной базовой станции.

Внутренняя (комнатная) антенна

Внутренняя антенна отвечает за трансляцию усиленного репитером сигнала до конечных устройств-абонентов (мобильных телефонов, смартфонов, модемов). Устанавливаются такие антенны в помещениях. Как и внешние, комнатные антенны могут быть направленными или круговыми. Круговые рационально монтировать в центре помещения для равномерной трансляции сигнала. Направленные панельные антенны устанавливаются на стене помещения и транслируют сигнал согласно заявленной производителем диаграмме направленности.

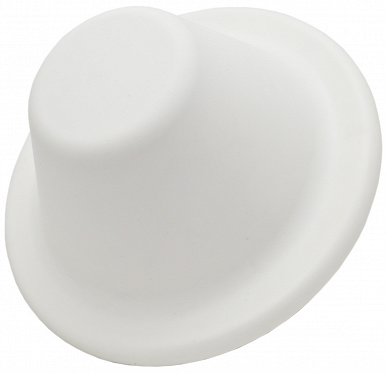

Комнатная панельная антенна Vita-5 Потолочная антенна BS-700/2700-4



Конструктивное исполнение внутренних антенн в целом аналогично исполнению внешних, однако первые не оснащаются защитой от погодных условий и не предназначены для размещения на улице.

Кабельные сборки

Соединение репитера с внешней и внутренней антеннами осуществляется с помощью кабельных сборок. При выборе сборок необходимо выбрать длину, обеспечивающую достаточный разнос антенн друг от друга.

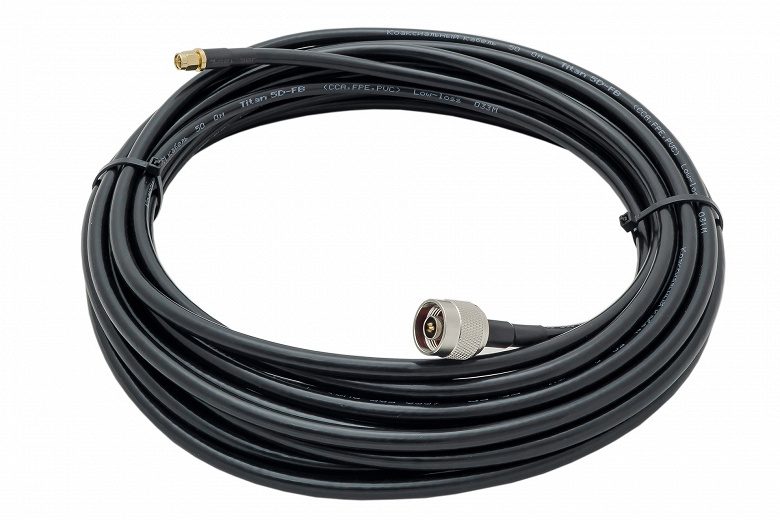

Кабельная сборка 5D-FB с разъемами N-male и SMA-male

На качество транспортировки сигнала влияет качество используемого кабеля и разъемов. Рекомендуется выбирать сборки на основе кабеля диаметром от 7 мм, например, 5D-FB или 8D-FB. В качестве бюджетной замены можно использовать кабель RG-58. Оптимальная длина кабельной сборки — 10–20 м в зависимости от мощности репитера.

Итоги

При покупке усилителя сотовой связи рекомендуем остановить ваш выбор на готовом комплекте. Комплект подбирается исходя из того, сигнал каких стандартов вам нужно усилить. Это может быть GSM, DCS, 3G, 4G или их сочетание.

Второй основной параметр — это коэффициент усиления репитера.

Для 100 м² — 65 дБ, для 200 м² — 70 дБ, для 300 м² — 75 дБ, для 400 м² — 80 дБ.

Примеры комплектов:

• BS-GSM-65-kit — базовый набор для усиления голосовой связи GSM для квартир, домов в деревне.
• BS-3G-65-kit — универсальное решение для городской среды, где функционируют сети третьего поколения (3G).
• BS-3G-75-kit — также универсальный (3G) усилитель, но рассчитанный на
• большую площадь покрытия. Справится за городом при слабом входном сигнале.
• BS-DCS/3G-70-kit — двухдиапазонное решение для города, поддерживающее голосовую связь и мобильный интернет в канале 3G, а также сети второго поколения GSM-1800 и скоростной интернет 4G (LTE-1800). Площадь покрытия до 300 м².
• BS-DCS/3G/4G-80-kit — сверхмощный комплект для усиления всех актуальных стандартов связи.

Как усилить сигнал сотовой связи: 2G, 3G, 4G 💻

Операторы сотовой связи расширяют покрытие мобильной сети, но, несмотря на это, остаются зоны с плохим качеством приёма сигнала. Это связано с наличием препятствий на пути прохождения сигнала: железобетонные здания, растительность, дома в низинах. Вышки сотовой связи располагают для максимального охвата абонентов, не учитывая нужды отдельных пользователей услуг, т.к. это экономически не выгодно.

Вообще, качество связи зависит от двух факторов:

• Уровня сигнала
• Загруженности ретранслятора

В местах большого скопления людей может быть хороший уровень приёма, но связь будет с перебоями из-за перегруженности оборудования провайдера. В таких случаях усиление сотового сигнала не поможет. А вот если сигнал плохой на даче или офисе в подвальном помещении, то есть смысл установить собственный репитер – усилитель сигнала. Также не редки случаи, когда за городом связь ухудшается весной и летом! Это из-за густой растительности между базовой станцией оператора и мобильным телефоном абонента, которая распускает листья! 😊

Как работает усилитель сотовой связи

Чтобы усилить сигнал от базовой станции, прибегают как к самоделкам из жестяных банок, так и к активному оборудованию. Активное – означает усиливающее исходный сигнал, а не просто более длинную и чувствительную антенну. Принцип работы репитера простой, как два пальца:

• Внешняя антенна принимает сигнал от базовой станции;
• Усилитель мощности поднимает и корректирует уровень сигнала до номинального;
• Внутренние антенны распространяют волны внутри локальной зоны покрытия;
• И наоборот, т.е. принимается исходящий сигнал от телефонов и передаётся на антенну провайдера.

Внешняя антенна устанавливается на мачте, — т.е. в месте наилучшего приёма сигнала, например, на крыше дома. При этом внутри помещения, например в подвале, связи может не быть вообще.

Как выбрать репитер

Рабочая частота ретранслятора

На текущий момент мобильные операторы Мегафон, МТС, Билайн, Vodafone, Киевстар, Теле-2 и др. работают в нескольких стандартах: 2G, 3G, UMTS, 4G, LTE. Эти стандарты функционируют в определённых частотных диапазонах: 450, 800, 900, 1800, 2100 и 2600 МГц. Например, для обычной голосовой связи используется технология 2G на частотах 900 и 1800 МГц.

Соответственно, если нужно принять и усилить слабый сигнал в загородном или сельском доме, выбирайте репитер стандарта GSM900, как самый дальнобойный. А вот для работы интернета в офисных помещениях в черте города в сетях 3G и 4G подойдёт репитер на частотах 1800, 2100 и 2600 МГц.

Учтите, что в характеристиках репитера указана частота усиления, а не стандарт 2G, 3G, 4G и т.д. Поэтому для одновременной голосовой связи и интернета, выбирайте мультидиапазонные устройства, они работают на двух и более частотах сразу. Для высокоскоростного интернета больше подойдёт антенна с модемом и роутером.

Выходная мощность репитера

Репитер создаёт зону покрытия вокруг себя, и радиус этой зоны напрямую зависит от выходной мощности устройства. К примеру, передатчик мощностью 100мВт покроет площадь около 200-300 квадратных метров с учётом стандартных стен и перекрытий. Этого вполне достаточно для среднестатистической дачи, квартиры и офиса. А вот 250-300 мВт хватит для охвата от 500 до 1000 кв.м, чего будет достаточно даже для территории сельскохозяйственных угодий.

Когда покупают усилитель мобильной связи, учитывают небольшой запас по мощности, ведь вы не можете точно знать коэффициенты затухания стен или считать параметры базовой станции неизменными в будущем.

Достаточно запаса в 5-10%, поскольку сильно мощный усилитель вызовет помехи на оборудовании оператора, а это чревато штрафами от Роскомнадзора!

Мощность обозначается в милливаттах (мВт) или dBm. Эти величины конвертируются между собой по формуле или таблице:

dBm	мW
0	1
1	1,3
2	1,6
3	2
4	2,5
5	3,2
6	4
7	5
8	6
9	8
10	10
11	13
12	16
13	20
14	25
15	32
16	40
17	50
18	63
19	79
20	100
21	126
22	158
23	200
24	250
25	316
26	398
27	500
28	630
29	800
30	1000

Чем больше одновременно разговаривающих телефонов, тем меньше реальная выходная мощность. Например, для 4 входящих каналов, мощность упадёт на 3 дБм.

Коэффициент усиления репитера

Коэффициент усиления (КУ) показывает на сколько децибел будет усилен сигнал от внешней антенны, но не всё так просто. Так как в тракте усиления участвует не только сам репитер, то при выборе КУ учитываются также:

• Коэффициенты усиления внешней (донорной) и внутренней (сервисной) антенн;
• Затухание сигнала на проводах от внешней антенны до репитера. Чем длиннее провода, тем толще должно быть поперечное сечение;
• Непосредственно, уровень сигнала сотовой сети.

Чтобы получить необходимый КУ репитера, нужно сложить КУ антенн и вычесть потери на проводах, а также значения качества сигнала сотовой сети.

Для ресторанов, офисов и магазинов оптимальный КУ=60-75 дБ. А вот для загородных участков лучше присмотреться с репитерам с КУ от 75 до 80 дБ.

В ретрансляторах применяют технологию автоматического регулирования усиления. АРУ выравнивает уровень сигнала: низкий уровень усиливается больше, высокий сигнал усиливается меньше.

Амплитудно-частотная характеристика

Усилители 2G/3G/4G работают в конкретном рабочем диапазоне частот, например 890-915 Мгц, и имеют уникальную АЧХ. Это означает, что коэффициент усиления нелинеен, т.е. на границах диапазона усиление меньше. Какие-то каналы сотовых операторов будут работать чуть хуже, чем другие. В характеристиках нет графика АЧХ, но указан уровень неравномерности. Например, ±3 дБ фактически означает, что на границах диапазона КУ завален на 3 дБ. Особенно это касается дешёвых китайских репитеров, где реальный завал может быть ещё больше.

Как самому установить репитер

Ко всем устройствам в комплекте идёт подробная инструкция, чтобы вы установили репитер самостоятельно. Даже можно не вызывать специалиста по замеру сигнала от базовой станции, можно обойтись приложением для смартфона.

Очень важно оптимально установить уличную и комнатную антенны, чтобы достичь определённого уровня «развязки». Дело в том, что самая первая проблема при самостоятельной установке усилителя сотовой связи – это взаимное влияние антенн друг на друга. Это похоже на эффект самовозбуждения (осцилляции) усилителя, когда подносишь микрофон к колонке и возникает оглушительный писк. В случае с мобильной связью получается тоже самое, только вместо писка получается шум в эфире, при этом телефон будет показывать все палочки приёма.

Уменьшить эффект осцилляции можно разносом антенн в пространстве, как по вертикали, так и по горизонтали, это увеличивает затухание сигнала между ними. Также переворачивают сервисную панельную антенну на 90 градусов, это меняет поляризацию с вертикальной на горизонтальную и даёт дополнительную развязку на 10-20 дБ. Далее проводят юстировку внешней антенны – находят расположение БС оператора и направляют донорную антенну в её сторону.

Важно! В случае возникновения эффекта осцилляции усилителя, у вас может быть хорошая связь, но будут помехи на базовой станции, что очень портит качество сигнала по округе в целом. Вы не будете ничего замечать, пока специалисты не найдут источник помех (ваш репитер) и оштрафуют на кругленькую сумму. Самостоятельно определить всё ли сделано правильно очень затруднительно и требует некоторой сноровки. Рекомендую обращаться к специалистам по усилению сотовой связи в вашем регионе, либо получить консультацию в компании GSMUsilenie https://gsmusilenie.ru/.

Кроме репитера, нужно подобрать подходящую антенну:

• Внешние в сторону базовой станции: направленные и всенаправленные;
• Внутренние для локального покрытия: панельные и логопериодические.

При установке внешней антенны важно, чтобы кабель от антенны до репитера был максимально коротким. При длине фидера от 15м предъявляются повышенные требования к качеству кабеля: поперечному сечению и экранирующей оплётке.

Как улучшить сигнал интернета на телефоне: усилители приема сотовой связи

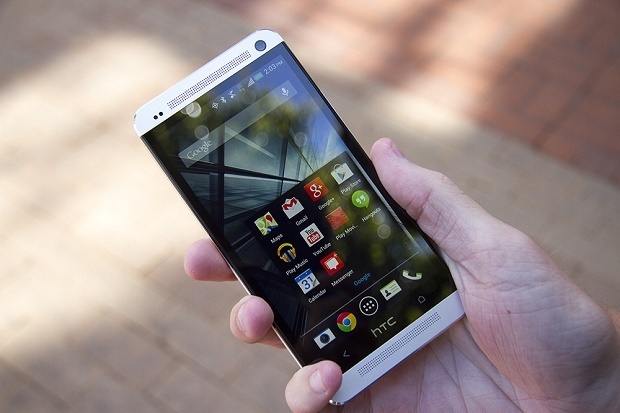

Постоянно разрывающееся 3G или Wi-Fi соединение способно сильно испортить настроение владельцу смартфона. Инженеры создали множество устройств и программ, улучшающих сигнал интернета на телефоне.

Статьи по теме

Как улучшить прием сигнала на смартфоне

Когда интернет-соединение часто прерывается, надо найти причину этой проблемы, а затем опробовать один из этих способов:

Способ	Плюсы	Минусы
Смена оператора связи	Мгновенное улучшение градации сигналов.	Сложно сразу подобрать подходящую компанию.
Покупка нового телефона с усиленным приемом сигнала	Скорость интернета возрастет. Появится возможность пользоваться интернетом в удаленных от города населенных пунктах.	Потребует серьезных финансовых затрат.
Перепрошивка телефона	Ускоряет работу смартфона. Устраняет некоторые проблемы в работе встроенного приемника.	При аппаратных проблемах не поможет.
Ремонт вследствие повреждений телефона	Новые запчасти улучшат прием интернет-сигнала телефоном.	Если повреждения не связаны с приемником, то улучшить работу интернета не получится.
Установка специального программного обеспечения	Принудительно подключает смартфон к самой мощной из доступных станций оператора. Хорошо работает в движении.	Не поможет при аппаратных проблемах с приемом.
Подключение антенны	Усиливает сигнал интернета в 2-3 раза.	Неудобно подключать к смартфону. Антенну нужно постоянно носить с собой.
Установка ретранслятора или репитера GSM	Улучшает мощность всех типов сигналов.	Монтаж требует участия специалиста. Действует только в помещении, где установлена.

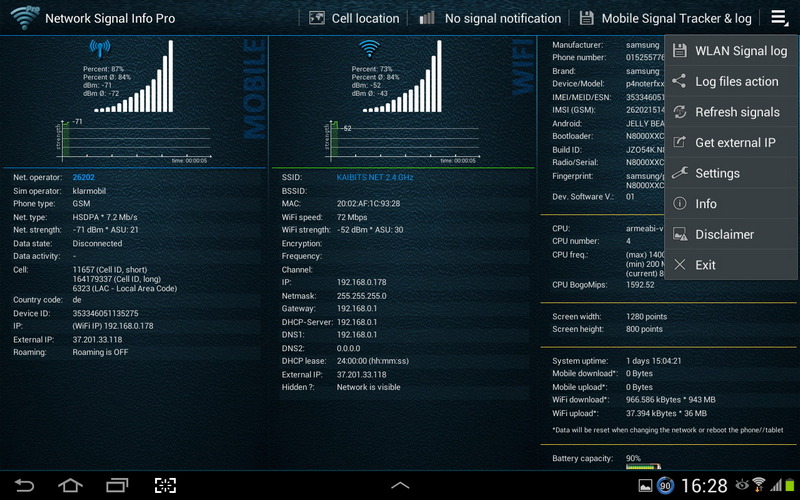

Программный способ

Не каждый может позволить себе купить телефон с усиленным приемом сигнала. Попытаться улучшить работу Wi-Fi, 3G и 4G владельцы смартфонов и планшетов, работающих на базе процессоров MediaTek, могут с помощью MTK Engineering Mode. Программу надо бесплатно скачать в Play Market. Действия после установки софта:

1. Перейти во вкладку Телефония, выбрать Режим полосы.
2. Кликнуть на SIM1. В настройках убрать все галочки, кроме EGSM900, DCS1800, WCDMA-GSM-900. Это отключает неиспользуемые в России частоты. Аналогичную настройку выполняют для SIM2.
3. Далее надо зайти в пункт «Выбор сети», и установить GSM/ WCDMA auto. Тогда при работе телефона не будет теряться 2G сигнал.
4. Если выбрать GSM/WCDMA (WCDMA preferred), устройство будет стараться подключаться к 3G сетям, но при этом могут возникать перебои в работе GSM.

Приложение Internet Speed Master с использованием ROOT-прав

Когда прием веб-данных на смартфоне подтормаживает, пользователи начинают винить оператора и выбранный тарифный план. Улучшить ситуацию может приложение Internet Speed Master. Предварительно пользователь должен рутировать телефон, иначе софт не изменит системные файлы. Порядок действий после получения root-прав на андроиде:

1. Войти в программу, предоставить права суперпользователя.
2. Перейти во вкладку ApplyPatch, перезагрузить смартфон. Усилитель сигнала после этого заработает.
3. При необходимости вернуть старые настройки надо перейти в основном меню программы нажать Restore.

Антенна для смартфона своими руками

Многие народные умельцы стараются создать усилитель 4g сигнала для телефона самостоятельно. Эффективность самодельной антенны находится на уровне начальных готовых усилителей сигнала. Для создания прибора понадобится антенна от старого радиоприемника, медная проволока толщиной не более 4 мм, отвертка, маленькая шайба, паяльные принадлежности. Порядок действий:

1. Антенна разбирается у основания.
2. К шайбе припаивают проволоку.
3. Шайбу аккуратно прикручивают назад, к основанию антенны.
4. Некоторые мастера советуют сделать рефлектор из фольги для дополнительного усиления сигнала. В качестве основания для отражателя можно взять лист картона. К нему надо приклеить фольгу. Для удобства можно приобрести фольгированный стеклотекстолит. Рефлектор помещают сзади антенны.
5. Готовый усилитель можно подключить к телефону или к 3G-модему:
   • Надо снять заднюю крышку смартфона, найти разъем приемника или для подключения антенны. Провод зачистить, а затем подсоединить к отверстию.
   • Если в модеме предусмотрен вход для подключения сторонней антенны, провод подключают туда. При отсутствии разъема первую треть прибора аккуратно обматывают проволокой.

Как усилить сигнал сотовой связи в квартире или на даче через ретранслятор

Зона покрытия Теле2, МТС, Мегафон, Билайн формально включает все населенные пункты России, но в деревнях, сильно удаленных от городов, GSM и 3G работают не так хорошо. Увеличить силу поступающего сигнала сотовой связи можно с помощью ретранслятора. Состоит прибор из внутренней и внешней антенн, репитера. Самодельный пассивный ретранслятор можно сделать так:

1. Взять 2 проволоки толщиной 4-5 мм, сделать из них круг.
2. Самодельные антенны поместить на коаксиальный кабель, припаять их на расстоянии от 5 до 10 см друг от друга.
3. Подсоединить кабель к телефону или просто поместить конструкцию рядом с ним.

Топ-3 усилителей 3g сигнала сотовой связи

Эти приборы предназначены для ускорения работы интернета. Усилитель 3g сигнала в большинстве случаев функционирует без сим-карты и прямого подключения к модему, но некоторые устройства пользователь по желанию может подсоединить к роутеру. Самые популярные модели приборов этого типа:

Наименование модели	Основные характеристики	Как установить
HiTE HYBRID	Поддерживает операторов Билайн, Yota, Теле 2 и т.д. Функционирует в 2-х диапазонах: 790-860 МГц / 1900-2700 МГц. Питание и подключение по кабелю Ethernet.	Установка одинакова для всех моделей: Антенну монтируют на кронштейн возле окна или на небольшом расстоянии от крыши дома. Внутреннюю антенну соединяют с внешней. С помощью кабеля внутреннюю антенну подключают к 3G/4G модему. Проверяют через компьютерный браузер настройки устройства.
Бустер TD-980	Рабочий диапазон: 890-915 МГц, 935-960 МГц. Защита IP40. Поддерживает МТС, Теле 2, Yota.
GSM LOCUS MOBI-900 COUNTRY	Поддерживает всех операторов сотовой связи. Усиливает сигнал в 20 раз. Рабочий диапазон: 935-960 МГц, 890-915 МГц. Площадь покрытия – 100 м².

Универсальный компактный антенный усилитель

Наклейка-стикер для улучшения работы приемника фиксируется за батареей под задней крышкой телефона. Визуально антенный усилитель представляет собой тонкую пластинку с металлическими дорожками. Ее можно заменить фольгой. Порядок установки самоклеящейся антенны:

1. Снимается задняя крышка смартфона. Важно при манипуляции не повредить корпус телефона.
2. Аккуратно вынимается батарея.
3. С клеящейся части антенны надо снять защитную бумажку, а затем прикрепить ее на место батареи.
4. Аккумулятор помещается назад в телефон.

Видео

Прокачай интернет на Андроид смартфоне! Увеличить скорость интернета!

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Рассказать друзьям:

Как усилить сигнал сотовой связи?

1. Что такое сотовый сигнал и зачем его усиливать?

Принцип работы сотовой сети заключается в том, что между Вашим мобильным телефоном и базовой станцией оператора организуется радиоканал в высокочастотном диапазоне (от 450 до 2700 МГц). По этому каналу передаются голосовые вызовы, SMS, а также данные сети Интернет

Отличие между разными стандартами сотовой связи сводится к тому, на какой частоте и каким образом организуются этот радиоканал



Рисунок 1. Пример радиоканала между Вашим телефоном и базовой станцией Вашего сотового оператора



При планировании сотовых сетей  — места установки базовых станций выбирали таким образом, чтобы обеспечить уверенный прием сигнала GSM/3G/4G-LTE вне зависимости от Вашего местоположения — на улице, дома, в машине или в поезде. Но от законов физики никуда не уйти, поэтому когда на пути распространения сотового сигнала возникают преграды — встают здания (особенно железобетонные), деревья и другие помехи, то сигнал, отражаясь от преград, теряет часть энергии и ослабевает. Т.е. сила радиосигнала затухает при каждом отражений от любых преград и рано или поздно совершенно пропадает. Что при этом происходит с мобильным телефоном думаю Вам уже понятно – сотовый сигнал исчезает



Максимальное расстояние, на котором Ваш мобильный телефон стандарта GSM-900 сможет ловить сигнал Вашего оператора:

• в пределах города — порядка 7 км
• за городом — не более 30 км



Для сотовых сетей стандарта CDMA – максимальное расстояние примерно в 2 раза больше, а для сетей 3G и 4G-LTE примерно в 2 раза меньше указанных выше значений. Т.е. чем выше частота, на которой работает Ваш оператор мобильной связи, тем меньшую площадь покрытия они могут обеспечить с помощью 1 базовой станции.



Рисунок 2. Пример распространения радиосигнала от базовой станции сотового оператора



Поэтому из-за ослабления радиосигнала появляются “мертвые зоны” или “дыры в покрытии” — т.е. места, где полностью отсутствует сотовый сигнал, либо связь неустойчивая и прерывистая.



Чаще всего такому явлению подвержены:

• помещения офисов и квартир — в старом фонде (с толстыми стенами), в центре города и в “колодцах”, на цокольных этажах;
• подземные паркинги — куда радиосигнал практически не проникает;
• загородные дома и коттеджные поселки — из-за удаленности домов от базовых станций операторов;
• промышленные ангары и склады – чаще всего построенные из металла или железобетона, которые являются отличными защитными экранами от прохождения радиосигнала;
• торговые и развлекательные центры – также построенные из металлических конструкций;
• высотные бизнес-центры и дома — где выше 10-12 этажа либо нет сигнала вообще, либо возникает эффект, называемый интерференцией.



Данную проблему можно исправить с помощью усилителя сотового сигнала!



2. Как усилить сотовый сигнал?

Как было сказано выше, решить проблему плохого покрытия сможет усиление сотового сигнала



В чем же заключается усиление сотового сигнала? Это процедура, заключающаяся в установке и настройке промежуточного репитера (усилителя) между базовой станцией мобильного оператора и непосредственно Вашим помещением в зоне плохого приема (в квартире, офисе и т.п.). Если говорить точнее, усиление сигнала GSM — это целый комплекс оборудования, служащий для улучшения качества сотовой связи





Кроме репитера GSM, в такой системе находится несколько важных элементов:

• уличная антенна (донорная) – для приема сигнала от базовой станции Вашего оператора;
• внутренние антенны (сервирующие) – для передачи усиленного сигнала к Вашему мобильному телефону;
• соединительные кабели и делители мощности



Рисунок 3. Пример оборудования для усиления сотового сигнала



Процесс монтажа системы для усиления сигнала сотовой связи требует квалифицированного подхода радиоинженеров, т.к. сопряжен с решением многих нюансов и тонкостей, связанных с выбором необходимых частот, места расположения всех элементов, а также моделей оборудования. Ведь от принятого решения напрямую зависит качество взаимодействия усилителя с базовой станцией оператора сотовой связи, а значит и качество сигнала GSM/3G/4G-LTE в Вашем помещении.



Это значит что процедура, связанная с анализом текущей радио обстановки, выбором, установкой и настройкой системы усиления сотового сигнала – прерогатива только квалифицированных специалистов, и только им требуется доверять в решении данной проблемы





Представьте, что Вы получите после установки системы усиления сотового сигнала:

• уверенный прием сотового сигнала на всех телефонах в Вашем помещении;
• отсутствие пропущенных звонков;
• высокое качество речи;
• снижение вреда Вашему здоровью от мощного излучения мобильного телефона;
• увеличение работы Вашего телефона от аккумулятора
• и самое главное — Вы будете уверены, что у Вас все в порядке!



---



Не нашли ответ на свой вопрос?

Позвоните нам — и получите персональный, профессиональный, бесплатный ответ!

ЗАКАЗАТЬ  УСЛУГУ



---



3. У меня плохой сигнал сотовой сети. Поможет ли мне мой мобильный оператор?



Операторы сотовой связи развивают, оптимизируют и постоянно улучшают свою сеть, устанавливая новые базовые станции, применяя мини- и пико- базовые станции ограниченного радиуса действия, а также предлагая крупным корпоративным клиентам фемто-соты (микро базовые станции). С их помощью операторы минимизируют количество “мертвых зон”. Однако, для оператора экономически выгодно ставить упомянутые базовые станции только в густонаселенных районах, т.е. местах концентрации телефонных вызовов



Те заявки, которые Вы подадите, как житель коттеджного поселка, загородного дома, или как владелец производственных или офисных помещений — операторы сотовой связи исполняют в редких случаях, по причине их невысокой окупаемости



Только представьте, что средняя цена новой базовой станции в пределах городской черты составляет порядка 50 000 USD, а за городом доходит до 70-100 000 USD! Поэтому причины такого поведения операторов становятся предельно понятны.



Короткий тест для Вас! Сравните эти затраты с тем, сколько Вы или Ваша компания тратит на мобильную связь в месяц и посчитайте за сколько лет оператор окупит новую базовую станцию, построенную для Вас?



4. Так что же делать? Кто сможет помочь?



Естественным решением таких проблем станет усиление сотового сигнала с помощью специального устройства – GSM-репитера, работа которого описана выше. Через несколько дней после заказа такой услуги – в Вашем помещении будет хорошее покрытие, гарантирующее качественную связь



С развитием технологий подобные GSM-системы становятся неотъемлемой частью инженерных систем различных зданий, наряду со стандартными коммуникациями, такими как система электроснабжения или система отопления. Все чаще при проектировке строений учитывается оборудование их GSM-репитерами, потому что данная система, которая заложена в проект здания, на этапе строительства, стоит намного дешевле и более результативна в эксплуатации.



Подводя итог данной краткой статьи, становится ясным, что усиление сотового сигнала — это ряд процедур по установке специального технического оборудования, нацеленных на то, чтобы улучшить сотовую связь и сделать Ваше общение с друзьями, близкими и коллегами более приятным и доступным



А компания «Сетевой Элемент» поможет Вам выполнить все работы по установке и настройке системы усиления сотового сигнала в кратчайшие сроки и с высоким качеством!







5. Хочу все знать про GSM и сотовые технологии!



Если у Вас появились дополнительные вопросы или Вы самостоятельно хотите выбрать репитер – предлагаем почитать полезные статьи на нашем портале



6. Хочу быстро и качественно решить проблему

Не хотите далее углубляться в технические описания, стандарты и прочие детали?

У Вас есть необходимость решить проблему плохого приема сотового сигнала?

Тогда, специалисты компании “Сетевой Элемент” со многолетним опытом работы у ведущих операторов мобильной связи быстро, четко и качественно помогут Вам решить эту проблему!



Сделайте первый шаг!



Оставьте ЗАЯВКУ на нашем сайте

Позвоните по телефону +7 921 9008500

Напишите письмо на [email protected]

Ответы на основные вопросы – Способы оплаты, Гарантия, Возврат денег и Процедура заказа и монтажа – приведены в левом меню сайта



Перепечатка данного материала разрешена при указании ссылки(поместить ссылку на эту статью) на сайт компании «Сетевой Элемент»

Усиление сигнала для Android: приложение или антенна?

Пропажа сигнала на смартфоне подстерегает вас в самый неожиданный момент. Только что вы разговаривали с коллегой, договаривались с другом о встрече или общались с любимым человеком – и внезапно звонок обрывается. Еще секунду назад проверяли электронную почту, и вот уже 3G/4G сигнал пропал.

Плохая связь – самый большой кошмар современного человека. Ни найти ответ на важный вопрос, ни решить деловую задачу, ни фильм посмотреть, стоя в пробке. И вот объявляется огромное количество предложений, которые якобы гарантируют усиление связи и бесперебойный интернет.

«Нажми на кнопку – и познаешь благодать», – увещевают рекламы приложений для Android-систем.

Но что происходит на самом деле? Можно ли действительно усилить связь, только установив ПО? Давайте разберем этот вопрос детальнее.


Почему сигнал на смартфоне или планшете пропадает?

Потому что даже в большом городе, в непосредственной близи к базовым станциям, существует множество помех для сигналов мобильного оператора. Это и высотные здания, и металлические конструкции, и сторонние сети.

Улучшение связи потребуется и в том случае, когда вы находитесь загородом, на значительном расстоянии от ретранслятора сигнала.

Особенно когда речь идет о смартфонах. А вы знали, что даже некоторые чехлы способны помешать вам наслаждаться доступом к сети? На самом деле, если ваш чехол содержит металлические вставки/элементы, которые призваны упрочнить защиту смартфона, это может влиять на качество сигнала 3G или WiFi. Не верите? Проведите небольшой эксперимент: протестируйте скорость интернета в двух состояниях, с чехлом и без него. Если результаты отличаются, значит, ваш чехол блокирует не только удары по корпусу.

Возможности специального программного обеспечения

Современные разработчики программного обеспечения для смартфонов и планшетов обещают вам идеальную бесперебойную связь в любой точке земного шара за счет установки одного единственного приложения. Позвольте объяснить вам, как это работает.

На самом деле, усиление связи в таком случае происходит за счет переподключения к ближайшей станции. Вот и все. О чем бы ни шла речь, о 3G, 4G, LTE или WiFi, – ваше мобильное устройство действительно будет работать быстрее, только если соответствующая мощная станция найдена. Это может сработать, когда вы находитесь в городе, однако мало поможет, когда вы уедете на дачу.

К преимуществам таких приложений относится оповещение о том, что вы находитесь в зоне плохого соединения. Однако усилить связь здесь никоим образом не поможет. Ведь просто знать — недостаточно – нужно что-то делать.

Когда речь заходит о популярных нынче планшетах, усиление связи, которая раньше была важна в большей степени для WiFi, теперь касается и звонков. Возможность установить 3G/4G карту на такое устройство увеличила функциональность, но оставила зависимым от уровня сигнала.

Для более мощного интернет-доступа в планшете также существуют свои Android-приложения, однако из-за их работы может увеличиваться напряжение на сам WiFi-модуль, а это уже негативно влияет на само устройство. Кроме того, не забывайте, что такие программы очень быстро разряжают аккумулятор.


В чем преимущество усиления внешнего сигнала?

Представьте себе ситуацию: вы ждете важного звонка и бегаете по дому или офису в поисках такой особенной зоны, где ваш смартфон хорошо ловит сигнал. Знакомая картина? Или же выезд на природу, когда так и хочется поставить табличку «Здесь ловит сеть».

Улучшение связи, на самом деле, – не такая сложная задача. Сегодня для этого существует достаточно различных вариантов антенн, репитеров, которые усиливают сигнал, поступающий от оператора. Таким образом вы воздействуете не на свой смартфон или планшет, а на электромагнитные волны, которые должны до них доходить.

И это только начало. Потому что усилить связь с помощью специального оборудования – это возможность обеспечить комфортный сигнал не для одного смартфона, а для нескольких девайсов. Оптимальным решением тут становится роутер 3G/4G с WiFi, который работает с нужным для вас типом сигналов.

Какие приложения могут быть полезными?

Будем честными: в некоторых случаях специальные пользовательские приложения бывают полезными. Хотя они не могут сами по себе усилить связь, тем не менее, они способны проконтролировать ее качество.

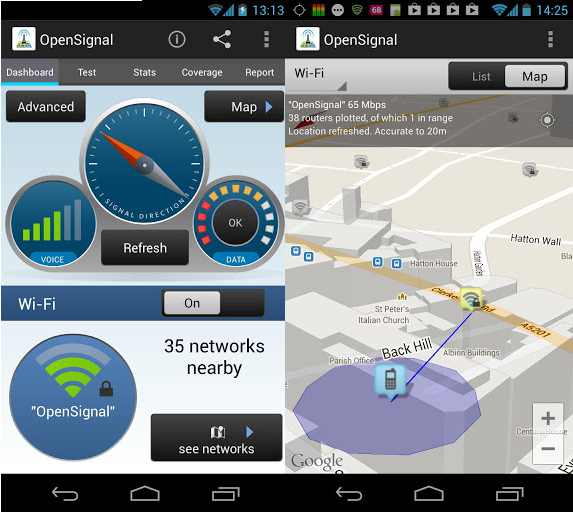

Например, существует виджет, который позволяет получить реальные данные об уровне сигнала, при чем демонстрирует данные не только для Wi-Fi-соединения, но и для сотовой связи. Еще один вариант – специальное приложение, которое показывает, какие беспроводные сети доступны, какой у них уровень сигнала и открыто ли соединение. Подобная программа хорошо известна тем, кто постоянно ищет возможность подключения к бесплатному WiFi. Все это вы можете найти в магазине приложений.

С другой стороны, мало кто из пользователей смартфонов знает, что в настройках системы Android существует опция, позволяющая избежать слабого подключения к WiFi: находя плохой сигнал, ваше устройство не будет даже пытаться к нему подключиться. А это – значительная экономия заряда аккумулятора.


Оптимальные решения от GSM-Репитеры.РУ

Какой бы привлекательной не казалась установка единого приложения, навсегда избавляющего ваш смартфон от потери сети, в итоге это не спасет вас на проселочной дороге, в лифте большого офисного здания или загородом. И если вы проводите в таких точках большое количество времени, то есть смысл усилить связь надежным методом – установив антенну, репитер, роутер.

Компания GSM-Репитеры.РУ с 2010 года обеспечивает своим клиентам улучшение связи 3G/4G. Вне зависимости от того, нужно усиление связи в частном доме или в корпоративном здании, наши специалисты подберут наиболее оптимальное решение, используя оборудование Vegatel, Picocell, Baltic Signal.

Ознакомиться с полным спектром предложений вы можете в Каталоге. Кроме того, узнайте, как мы усиливаем связь, на примерах Выполненных объектов.

Как выбрать усилитель сотовой связи и 3G/4G интернета 💻

В загородных домах и в «запрятанных» офисных помещениях в городе могут быть проблемы с приёмом сигнала от мобильного оператора. Для обеспечения уверенного приема сотового сигнала устанавливается усилитель сотовой связи. На какие характеристики обратить внимание при выборе усилителя сотовой связи https://www.sit-com.ru/kak-vybrat-repiter-sotovoi-sviazi.html, когда отдать предпочтение антенне с роутером, а когда установить репитер – рассказывают инженеры компании «Ситком».

Каковы причины низкого уровня сигнала и как его можно улучшить?

Проблему можно разделить на два уровня:

• Удалённость от вышки и препятствия на пути сигнала;
• Загруженность базовой станции (БС) большим количеством абонентов.

В первом случае всё понятно — чем дальше ваш телефон или модем от БС, и чем больше сооружений и растительности, тем хуже приём сигнала. Тем же страдают обитатели в низинах, в этом случае препятствием выступает земля. Мы можем усилить сигнал с помощью антенны с усилителем.

Во втором случае, бесполезно усиливать сигнал, но если проблема постоянная, то можно попробовать настроиться на более удалённую и менее загруженную БС со слабым сигналом и усилить его.

На помощь спешат репитеры и антенны с модемом и роутером. Репитеры принимают плохой сигнал на внешнюю антенну, повышают уровень до номинального и затем раздают сигнал в помещении через внутреннюю антенну, выступая в роли локальной базовой станции. Репитеры – отличный вариант для усиления голосовой сотовой связи на большое количество абонентов.

Для приёма 3G и 4G-сигнала интернета больше подойдёт антенна с модемом. Ещё более удобный вариант – это антенна с модемом и встроенным роутером для раздачи Wi-Fi.

Определяемся, что важнее интернет или голосовая связь

Репитер – это устройство, заточенное на простое усиление плохого сигнала, и получаемый результат отлично подходит для передачи голоса. Стандарты передачи голоса GSM просты и занимают немного «места» в канале связи, поэтому не сильно требовательны к характеристикам сигнал/шум. Репитер хорошо усилит сигнал, но также внесёт дополнительные шумы, которые критичны для сигнала высокоскоростного интернета. Также, репитеры не поддерживают технологию высокоскоростного интернета MIMO, а значит работают только на одном канале (об этом ниже).

Если ещё проще, то репитер подойдёт и для голоса, и для интернета, но не ждите высоких скоростей. Скорей всего, не получится смотреть видео в режиме онлайн, но на серфинг и почту хватит. Антенны с модемом предназначены именно для интернета 3G и 4G, и совсем плохой выбор для голосовой связи. Т.е, это как обычный 3G/4G-роутер-модем, который принимает слабый сигнал.

Можно установить только антенну на крыше дома и соединить её со своим модемом коаксиальным кабелем. Но такой кабель также не рекомендуется брать больше 15м, иначе затухание сигнала приведёт к ухудшению характеристики «сигнал/шум». К тому же, кабель должен быть толстым, и его трудно незаметно проложить в помещении.

Бескомпромиссный вариант – это выбрать репитер для голоса, а для интернета — антенну с модемом. Недостатком станет необходимость в дополнительной SIM-карте для модема.

На каких частотах работает стандарт 2G, 3G и 4G

Важно понимать с какими частотами мы будем работать, т.к. оборудование рассчитано на определённые стандарты.

• 2G: 900/1800 МГц, используется для передачи голоса и медленного интернета до 60 Кб/с;
• 3G: 900/2100 МГц, предназначен для голоса и скоростного интернета до 40 Мб/с;
• 4G/LTE: 800/900/1800/2600 МГц, идеален для высокоскоростного интернета с возможностью просмотра видео в высоком разрешении, загрузки больших файлов. Теоретически возможная скорость до 300 Мб/с.

Чем ниже частота, тем большее расстояние может пройти сигнал, но меньше скорость интернета. Если есть сигнал 4G, то лучше на нём и остановиться. В городах используются 3G/UMTS и 4G/LTE сети на частотах 900/1800/2600 МГц, за городом чаще можно встретить только 800/900 МГц для охвата максимального числа смартфонов и модемов.

Как определить частоту, на которой приходит сигнал

Чтобы выбрать оптимальный усилитель сотового сигнала для офиса, дачи или квартиры, нужно определить:

• Уровень сигнала в точке установки антенны;
• Частоту сигнала и стандарт связи: GSM/UMTS/LTE.

Уровень сигнала можно прикинуть «на глаз», просто по столбикам в строке статуса мобильного телефона. Это самый простой и неинформативный способ. Куда интереснее зайти в инженерное меню телефона и посмотреть там более точные технические характеристики: уровень сигнала в децибелах и рабочую частоту. Более продвинутый способ – это использование специализированного оборудования с приглашением специалиста.

Как измерить сигнал на Android

На смартфонах под управлением операционной системы Андроид нужно войти в инженерное меню и зайти в раздел с информацией о сети. У разных производителей: Samsung, Huawei, Lenovo, BlackView, HTC и др., меню настроек отличаются. Ищите в интернете инструкцию по входу в инженерное меню именно для своего телефона.

Есть ещё один способ, нужно зайти в (на Xiaomi).

Либо используйте любое приложение по запросу «частота сигнала сети», например «Network Cell Info» или «Сотовые Вышки Локатор». Последнее, кстати, определяет и показывает где и на каком расстоянии расположена сотовая вышка.

Как измерить сигнал на iPhone

На айфонах уровень сигнала смотрят в инженерном меню. Чтобы туда попасть, наберите в телефоне *3001#12345#* и нажмите кнопку вызова. Далее выберите тип сети: LTE/UMTS/GSM.

На следующем шаге заходите в пункт, соответствующий выбранному типу сети, в данном случае UMTS/3G:

И в итоге получаем необходимую информацию: качество, уровень и частоту сигнала.

Частотный диапазон можно определить по номеру канала ARFCN из этой таблицы:

Есть ещё важные условия для получения нужных результатов на iPhone. Убедитесь, что айфон подключён к сети нужного стандарта. Это можно узнать в строке статуса, но сначала выключите Wi-Fi. Затем обратите внимание на обозначение:

Символ E или ничего	2G
3G,H, H+	3G
4G, LTE	4G

Есть ещё один нюанс, чтобы проверить 2G или 3G сначала нужно отключить 4G. Для этого зайдите в и переключите LTE в положение «Выкл».

Технологии высоких скоростей

Вернёмся к вопросу выбора между репитером и антенной с роутером, когда нужен быстрый интернет. Большая разница в наличии поддержки технологий MIMO и LTE.

Что такое LTE

LTE (Long Term Evolution) это стандарт для беспроводной мобильной связи 4-го поколения (4G). LTE не просто улучшенная версия 3G, а стандарт, работающий по другим физическим принципам. Был произведён переход от кодового разделения каналов (CDMA) к частотному (OFDMA и SC-FDMA), а также коммутация каналов перешла в коммутацию пакетов.

Но для нас важно то, что стандарт LTE обеспечивает действительно высокую скорость передачи данных 100-300 Мб/с и даже вплоть до экспериментальных 1.2 Гб/с с минимальными задержками. Правда, реальная скорость упирается в возможность оператора связи, LTE не причём 😊.

Для увеличения скорости в LTE применяется технология агрегации частот. Изначально, передача данных ведётся не на одной конкретной частоте, а в диапазоне 1.4, 3, 5, 10, 15, 20 МГц. Например, 900-910 МГц. Это делается для того, чтобы разделить частотное пространство между всеми операторами. Чем шире диапазон, тем больше скорость. Поэтому, чтобы увеличить пропускную способность применяется агрегация (объединение) частот в один канал. Например, два диапазона по 10 МГц объединяются в один широкий канал общим диапазоном в 20 МГц.

Репитеры не поддерживают данную технологию, в отличии от модемов и смартфонов (не все модели).

Что дает использование MIMO

MIMO (multi input – multi output) означает многопользовательский входящий и исходящий потоки данных. Эта технология увеличивает пропускную способность беспроводной сети, когда ей пользуются одновременно несколько устройств. Суть в том, что сигнал передаётся с помощью нескольких антенн одновременно. Для поддержки MIMO, абонент также должен иметь на борту несколько антенн.

Работа многопользовательского МИМО начинается с 802.11ax, 802.11ac Wave2. Старшие стандарты, такие как 802.11b, g и n его не поддерживают. Как вы уже могли догадаться, репитеры не работают с MIMO, это прерогатива роутеров.

Какой выбрать усилитель для интернета

Антенна со встроенным модемом 2G/3G/4G

В одном корпусе размещается антенна, которая подключается напрямую к модему. Если у вас свой роутер в помещении, то его нужно подключить к усилителю с помощью USB-кабеля, и тут всплывает недостаток: нужен длинный и качественный USB-кабель, длина которого ограничена 10 метров. А если кабель не очень качественный, то и при 4м начинаются проблемы с «пропаданием» модема. Проблема усугубляется тем, что антенна устанавливается на высокой мачте.

Подходит для всех провайдеров мобильной связи: МТС, Билайн, Теле2, Мегафон, Yota, Киевстар, Vodafone. Модем стандартов 3G и 4G даёт хорошую скорость и стоит такой «комплект» недорого. Также стоит учитывать, что в уличных условиях модем может выйти из строя, если в коробке образуется конденсат.

Антенны со встроенным роутером и модемом

Для таких случаев есть антенна с встроенным модемом и роутером. Очень удобно, т.к. роутер подключается витой парой, длина которой допустима до 100м.

В коробку положили полноценный роутер и получилось универсальное устройство, которое можно подключать витой парой. А это значит, что больше нет ограничения длины кабеля в 10м, витая пара может быть протянута на 100м. Питается роутер по технологии POE, т.е. питание подаётся по витой паре. Но антенны со встроенным роутером ещё более чувствительны к погодным условиям, потому что роутер, неплохо так, греется. Летом температура в корпусе может доходить до критических значений в 60 и более градусов.

Подключение антенны и роутера по коаксиальному кабелю

Очевидно, что модем и роутер нужно установить в помещении, когда антенну нужно установить на улице на высокой мачте. В таком случае антенна подключается к модему коаксиальным кабелем. Длина коаксиального кабеля не должна превышать 15м, и чем меньше – тем лучше, и тем большую скорость вы получите. Из недостатков: довольно толстый и негибкий кабель.

Внешняя антенна с интегрированным LTE роутером заводского исполнения

Чтобы обеспечить загородный дом быстрым интернетом на любой частоте: 450,800,900,1800,2600 МГц без компромиссов, выбирайте высокотехнологичные заводские устройства, например такие как Mikrotik SXT LTE KIT и Mikrotik LHG LTE kit.

Из очевидных плюсов можно отметить:

• Работа на всех частотах, а также LTE FDD и LTE TDD;
• рабочая температура от -40 до +60 градусов;
• большой коэффициент усиления антенны 15-21 dBi;
• поддержка MIMO 2×2;
• поддержка двух СИМ-карт.

Репитеры — активные усилители сигнала сотовой связи GSM/3G/4G

Как уже было сказано, репитеры больше предназначены для усиления голосовой связи. По ссылке подробная статья с описанием какой репитер лучше выбрать, как правильно установить и на что обращать внимание при подключении и настройке. Чтобы окончательно определиться с выбором в пользу репитера или антенны с модемом и роутером, мы приводим сравнительную таблицу:

Потребительское свойство	Уличная антенна с выносным модемом/роутером	Уличная антенна с интегрированным модемом/роутером	Усиление 3G/4G с помощью репитера
Поддержка 2х2 MIMO (Скоростной интернет)	Да	Да	Нет
Увеличение скорости в исходящем канале (Uplink)	Да	Да	Да
Увеличение скорости во входящем канале (Downlink)	Да	Да	Нет
Возможность усиления голосовой связи	Нет	Нет	Да
Коэффициент усиления комплекта	0 – 17 дБ	9 – 21 дБ	60 – 80 дБ
Необходимость приобретения отдельной сим-карты	Да	Да	Нет
Возможность приёма очень слабого уличного сигнала	Да	Да	Да
Необходимость «развязки» между антеннами	Нет	Нет	Да
Необходимость замера частоты сигнала	Да / Нет	Да / Нет	Да
Самостоятельный монтаж	Да	Да	Нет

Заключение

Слабый сигнал в офисе или на даче не означает, что придётся бегать на улицу или лезть на крышу чтобы поговорить или отправить почту 😊. Современные технологии позволяют усиливать сигнал:

• Репитеры для голоса и немного для интернета;
• Антенна с роутером – для интернета на высоких скоростях.

Перед выбором того или иного оборудования важно знать, что нужно конкретно вам, учитывая расположение дома, оператора связи и характеристик сигнала. Быстрее и проще, когда подбором и установкой оборудования занимаются специалисты. Рекомендую поискать специализирующиеся компании в своём регионе. В свою очередь, отмечу надёжного партнёра, компанию «Ситком», которая на рынке с 2007 года. Кроме усиления сотового сигнала, инженеры компании занимаются построением бесшовных Wi-Fi сетей и подключением к интернету загородных домов.

При самостоятельной установке репитера, особенное внимание нужно уделить мощности исходящего сигнала. Неправильная установка и настройка антенны может привести к большим штрафам со стороны контролирующих органов.

сборка антенны и ее модификация для беспроводного роутера

Зачастую в сельской местности уровень сигнала от сотовых вышек низкий, и мы видим всего одно-два деления на телефоне. Но есть простой способ усилить сигнал, не покупая дорогих усилителей 3G. В этом руководстве мы создадим усилитель 2G/3G/4G сигнала для дачи из подручных средств. Этот усилитель сможет увеличить уровень сигнала в доме с одного деления до полной шкалы. Для этого нужно соорудить два модуля — один снаружи дома и один внутри. Оба они одинаковы и легки в создании, сборка займёт около 1-2 часа. Перед началом работ наденьте защитные очки и перчатки. LTE антенна преимущественно разрабатывалась для усиления сигнала E GSM 900, 2G. Для получения значимых результатов нужно как минимум ловить хотя бы какой-то сигнал на улице.

Используйте самодельную антенну для 4G модема на свой риск.

Для начала, найдите необходимые компоненты:

1. Железная вешалка толщиной 2-4 мм (обязательно проверьте с помощью магнита, что она сделана из железа). Подойдёт любая железная проволока, отсутствие краски увеличит эффективность системы.
2. Два блока для соединения кабеля (20A, если у вас такой найдётся).
3. Обычный кабель:- тв-кабель, коаксиальный, от спутникового тв (нужно 30 м кабеля хорошего качества, не обрезанного, не из соединённых частей).
4. Ножницы для проводов.
5. Плоскогубцы.
6. Шуруповёрт.

Шаг 1: Приступим к сборке выносной антенны

Посмотрите на рисунок. Первая секция, которую мы соберём из старой железной вешалки, будет антенной 3G. Она обозначена черным цветом. Для неё не обязательно отчищать внешнюю краску.

1. Выровняйте провод при помощи плоскогубцев (или руками) и согните на расстоянии 4 см от одного конца под углом 45 градусов.
2. Затем отмерьте 8 см от загиба и загните проволоку внутрь на 90 градусов.
3. Замерьте 9 см после этого загиба и сделайте еще один сгиб на 90 градусов внутрь.
4. Далее опять отмерьте 9 см и сделайте еще один сгиб на 90 градусов внутрь.
5. На расстоянии 8 см сделайте еще один сгиб на 90 градусов внутрь.
6. Последний сгиб будет таким же, как и первый — на 45 градусов, здесь мы установим блок для соединения кабелей. Установите блок на оба конца кабеля и закрепите его.

Провода соединяются внутри блока коннектора. Участки длиной 4 см нужно очистить от оплётки\краски. В итоге нужно собрать два идентичных модуля.

Следующим шагом в сборке усилителя сигнала GSM сотовой связи и интернета будет беспроводная антенна, выделенная на рисунке оранжевым и желтым. Для этого участка нам понадобится обычный тв-кабель. Сначала срежьте около 15-20 см верхнего покрытия кабеля. Вы увидите экранирующее покрытие, оно металлическое и похоже на сеть. Срежьте и её, но не выбрасывайте — она будет использоваться в качестве материала для красного участка на рисунке. Просто скрутите её и подрежьте, если её длина слишком большая. Затем установите её в блок коннектора и закрепите (форма в виде буквы U не обязательна — важно само соединение). Затем вернитесь к сердечнику кабеля, аккуратно срежьте изоляционный слой — для создания направленной антенны 4G нам нужен оголенный кабель.

Опять посмотрим на рисунок. На расстоянии около 5 см от начала сердечника, нам нужно сделать 5 витков по часовой стрелке. Можно намотать кабель на битку шуруповерта с диаметром 3-6 мм. Остальная часть сердечника кабеля должна быть ровной. Теперь нужно соединить нашу беспроводную антенну с антенной 3G. Чтобы понять, как это сделать, посмотрите на картинки. Помните, что нам нужно соединить сердечник антенны с железным проводом и закрепить их в коннекторе.

После некоторых исследований, я пришел к выводу, что для усиления 4G лучше всего подходит 7 витков кабеля на наружной антенне и 5 витков на внутренней. Используйте ваш смартфон для того, чтобы определить место с наилучшим сигналом 4G — поместите внешнюю антенну в этом месте. Хороший уровень сигнала определяется примерно 3 делениями на телефоне, нестабильный сигнал очень часто прыгает вверх и вниз.

Если после сборки антенны сигнал так и остался слабым, попробуйте методом проб и ошибок подобрать наилучшее для вас количество витков на антенне. Обычно наиболее хороший сигнал ловится на крыше дома или недалеко от крыши. Внутреннюю антенну поместите там, где вам будет удобней — в вертикальном положении, лучше всего под потолком, в помещении, в котором вы занимаетесь делами, а также на расстоянии от беспроводного роутера. Для удобства настройки антенны, советую переключить телефон в режим 2G. Если в ваш дом ударяли молнии, поместите антенну в безопасное место. Также для усиления сигнала можно попробовать снять с телефона чехол — нередко он глушит часть сигнала.

Неизолированные части антенны не должны касаться стен и проводящих поверхностей.

Шаг 2: Дополнение

Чтобы усилить сигнал, вы можете попробовать вырезать из кухонной фольги кусочек длиной и толщиной примерно с телефон и наклеить его на левую или правую сторону телефона (или попробовать скрыть его внутри кейса для телефона). Также в качестве антенны могут выступать телефонные наушники — многие люди замечали, что с ними сигнал лучше.

Шаг 3: Дополнительный провод

Посмотрите на фото выше. Я добавил дополнительный провод, чтобы попытаться увеличить зону покрытия внутренней антенны. Я получил этот результат методом проб и ошибок: нужно взять дополнительный провод длиной 30 см, оставить с одной стороны около 5 см и сделать 4 витка вокруг карандаша, а затем соединить этот провод с коннектором. Но это улучшение не увеличит силу сигнала.

Шаг 4: Версия 2.0

Версия 2.0 больше похожа на научную фантастику. У неё более многообещающие показатели, но её всё так же нужно устанавливать на место со стабильным сигналом. Если что-то станет непонятным — смотрите фотографии.

Сборка, часть 1.

1. Выровняйте провод от железной вешалки.
2. Сделайте загиб под углом 45 градусов на расстоянии 4 см от конца проволоки, очистите эти 4 см от краски\покрытия.
3. Отмерьте 8 см от изгиба и согните проволоку внутрь на 90 градусов.
4. Замерьте 9 см после этого загиба и сделайте еще один сгиб на 90 градусов внутрь.
5. Далее опять отмерьте 9 см и сделайте еще один сгиб на 90 градусов внутрь
6. На расстоянии 8 см сделайте еще один сгиб на 90 градусов внутрь.
7. Поверните проволоку на 90 градусов.
8. Отмерьте 9 см от изгиба и согните проволоку внутрь на 90 градусов.
9. Замерьте 10 см после этого загиба и сделайте еще один сгиб на 90 градусов внутрь.
10. Далее опять отмерьте 10 см и сделайте еще один сгиб на 90 градусов внутрь
11. Отмерьте 11 см от изгиба.
12. Последний изгиб такой же, как и первый — на 45 градусов внутрь. С него тоже нужно снять краску\покрытие.
13. Проденьте концы провода в коннектор и зажмите их.
14. Это будет внутренняя и внешняя антенна 3G, собранные в одной.

Сборка часть 2.

1. Возьмите 3G антенну, которую мы делали в начале руководства (желтого цвета)
2. Согните провода антенны под 90 градусов.
3. Закрепите антенну в коннекторе, как показано на рисунке.

Сборка часть 3.

1. Беспроводная антенна имеет практически тот же дизайн.
2. На ней будет 7 витков для внешнего модуля и 5 витков для внутреннего модуля.
3. Она должна достигать антенны, описанной в пункте «Сборка часть 1», поэтому её придется немного протолкнуть сквозь коннектор.
4. После успешной сборки закрепите всё.

Шаг 5: Модификация антенны для беспроводного роутера

Вот что я сделал со своим беспроводным роутером Dlink 2750E ADSL N-300. Небольшой модификацией антенны я смог добиться более стабильного соединения сквозь сплошную бетонную стену. Вы также можете попробовать сделать эту хитрость.
