Опубликовано 02.11.2019, 09:57   · Комментарии:15

SATA Express: подключение интерфейса и кабеля к разъему

SATA или Serial ATA добились востребования в файловых хранилищах компьютера. Стандартизация интерфейса обеспечивает простоту установки и совместимость между компьютерами и устройствами хранения. Проблема состоит в достижении предела пропускной способности популярного SATA.

SATA или Serial ATA добились востребования в файловых хранилищах компьютера. Стандартизация интерфейса обеспечивает простоту установки и совместимость между компьютерами и устройствами хранения. Проблема состоит в достижении предела пропускной способности популярного SATA. И многие твердотельные накопители ограничены производительностью интерфейса, а не накопителя. Из-за этого необходимо было разработать новые стандарты связи между компьютером и накопителями. SATA Express, это современная разработка, которая улучшит производительность.

SATA или PCI-Express соединение

стандартный sata интерфейсСтандартный SATA интерфейс на SSD накопителе

Существующие спецификации SATA 3.0 были ограничены пропускной способностью всего 6,0 Гбит/с, что соответствует примерно 750 МБ/с. Теперь с накладными расходами на интерфейс и остальные моменты. Это означает, что эффективная производительность была ограничена только 600 МБ/с.

Pci sata концентраторPCI SATA концентратор расширяет свои разъемы. И добавляет такие как IDE, или другие

Многие из нынешних поколений твердотельных накопителей достигли этого предела и нуждаются в некоторой форме более быстрого интерфейса. Спецификация SATA 3.2, частью которой считается SATA Express, представляет новое средство связи между компьютером и устройствами, позволяя устройствам выбирать, использовать ли существующий метод SATA, обеспечивая обратную совместимость со старыми устройствами или использовать быструю PCI Sata.

Шина PCI-Express традиционно использовалась для связи между процессором и периферийными устройствами, такими как графические карты, сетевые интерфейсы, порты USB и т.д.

Порты PCI ExpressСтандартный PCI Express куда подключаются видеокарты

С действующими стандартами PCI-Express 3.0, одна линия слота PCI-Express может обрабатывать до 1 гб/с делает это быстрее, чем текущий интерфейс SATA. Этого не возможно достичь на одной линия PCI-Express, но устройства могут использовать несколько линий. Согласно спецификациям SATA Express, накопитель с новым интерфейсом может использовать две линии PCI-Express (часто называемые x2), чтобы иметь потенциальную полосу пропускания 2 гб/с, что почти в три раза превышает скорость предыдущих SATA 3.0.

Новый разъем SATA Express

Новый разъем SATA Express

Теперь новый интерфейс также требует нового разъема. Это может выглядеть несколько похоже, потому что разъем фактически объединяет два разъема данных SATA вместе с третьим немного меньшим разъемом, который имеет общее с коммуникациями на основе PCI-Express. Два разъема SATA на считаются полностью функциональными портами SATA 3.0. Один разъем SATA Express на компьютере может поддерживать два старых порта SATA. Проблема возникает, когда вы хотите подключить в разъем более новый накопитель на основе SATA Express. Все разъемы SATA Express будут использовать доступную ширину независимо от того, использует ли диск старую связь SATA или новую PCI-Express. Один SATA Express может обрабатывать либо два диска SATA, либо один диск SATA Express.

Кабель sata expressДля подключения 1 кабеля от Express, нужно 2 SATA разъема

Так почему же диск SATA Express на основе PCI-Express не использует только один третий разъем, а не два порта SATA? Это связано с тем, что накопитель на основе SATA Express может использовать любую технологию, поэтому он должен иметь интерфейс с обеими. Многие порты SATA связаны с линией PCI-Express для связи с процессором. Используя интерфейс PCI-Express напрямую с диском SATA Express, вы в используете два порта SATA на материнской плате.

Ограничения интерфейса команд

SATA - это эффективный способ передачи данных между устройством и процессором в компьютере. В дополнение к этому, сверху работает диспетчер задач для отправки команд на то, что должно быть записано и прочитано с накопителя. В течение многих лет это обрабатывалось AHCI (Advanced Host Controller Interface). Это было настолько стандартизировано, что в основном записано внутри каждой операционной системы в настоящее время на рынке. Это эффективно делает диски SATA как "подключи и играй". Никаких дополнительных драйверов не требуется. Но эта технология хорошо работала со старыми более медленными технологиями, такими как жесткие диски и USB-накопители, она действительно сдерживает более быстрые твердотельные накопители. Проблема в том, что, очередь задач AHCI может содержать 32 команды в очереди, а обрабатывать только одну команду за раз, поскольку существует только одна очередь.

Ssd диск NVMe
Это NVMe SSD накопитель с подключением в интерфейс M2

Здесь вступает в действие набор команд NVMe (энергонезависимой памяти). Он имеет в 65.536 командных очередей, каждая из которых способна хранить 65.536 команд в очереди. Это позволяет параллельно обрабатывать команды хранения на диске. Это не выгодно для жесткого диска, поскольку он по-прежнему эффективно ограничен одной командой из-за головок дисков. Для твердотельных накопителей с их несколькими микросхемами памяти он может эффективно увеличить их пропускную способность, записывая несколько команд в разные микросхемы и клетки одновременно.

sata кабельСтандартный SATA кабель

Есть небольшая проблема. Это новая технология, и в результате она не встроена в большинство существующих на рынке операционных систем. Большинству потребуется установить в них дополнительные драйверы, чтобы диски могли использовать новую технологию NVMe. Развертывание быстрой производительности для дисков SATA Express может занять некоторое время, так как программное обеспечение должно стать более зрелым, как в первом представлении AHCI. Но SATA Express позволяет дискам использовать любой из этих двух методов. Поэтому вы все еще можете использовать новую технологию сейчас с драйверами AHCI и, возможно перейти к более новым стандартам NVMe для повышения производительности, или потребуется переформатировать диск.

Функции, добавленные в SATA Express через SATA 3.2

Sshd твердотельный накопитель жесткий дискSSHD это смесь SSD и HDD накопителя

Теперь новые спецификации SATA добавляют больше, чем просто новые методы связи и разъем. Большинство из них нацелены на мобильные компьютеры, но они могут принести пользу другим не мобильным компьютерам. Заметная функция энергосбережения - это новый режим DevSleep. Это новый режим питания, который позволяет системам в хранилище практически полностью отключаться, что снижает потребление энергии в режиме ожидания. Это должно помочь улучшить время работы специальных ноутбуков, в том числе ультрабуков, разработанных на основе SSD дисков, и с низким энергопотреблением.

Режим жесткого диска выбирается в biosРежим дисков изменяют в настройках BIOS

Пользователи SSHD (твердотельные гибридные накопители) также получат выгоду от новых стандартов, поскольку они внедрили новый набор оптимизаций. В текущих реализациях SATA контроллер накопителя будет определять, какие элементы должны и не должны кэшироваться, основываясь на том, что он видит, как запрашивается. Благодаря новой структуре операционная система может по существу сообщать контроллеру накопителя, какие элементы он должен хранить в кэше, что уменьшает количество служебных данных на контроллере накопителя и повышает производительность.

Технология работы raid для жестких дисковТехнология жестких дисков - RAID

Есть функция для использования с настройками дисков RAID. Одной из целей RAID считается избыточность данных. В случае отказа диска его можно заменить, а затем данные будут восстановлены из данных контрольной суммы. Они создали новый процесс в стандартах SATA 3.2, который может улучшить процесс восстановления, распознавая, какие данные повреждены, а какие нет.

Реализация и почему этого не произошло

SATA Express считают официальным стандартом с конца 2013 года, но он не начал проникать в компьютерные системы до выпуска чипсетов Intel H97/Z97 весной 2014 года. Даже с материнскими платами, имеется новый интерфейс, но на момент запуска нет дисков, которые могут использовать новую технологию. Это связано с поддержкой операционной системой новой очереди команд, чтобы в полной мере использовать SATA Express. Текущие реализации позволяют использовать разъемы SATA Express с существующими дисками SATA. Это поможет упростить внедрение для тех, кто приобрел технологию сейчас, когда диски станут доступны.

Интерфейс M2Подключение в M2, осуществляется с задвигом

Причина того, что интерфейс не стал популярным, считается интерфейс M2. Это используется исключительно для твердотельных накопителей, которые имеют меньший форм-фактор, и используется в ноутбуках, но также и в настольных системах. Жестким дискам по-прежнему не хватает стандартов SATA. M.2 обладает большей гибкостью, поскольку не зависит от более крупных дисков, но может использовать четыре линии PCI-Express, что означает более быстрые диски, чем две линии SATA Express. На этом этапе потребители могут никогда не увидеть, что SATA Express будет принят.

Как улучшить sata соединение — Ремонт ПК



Подключение жесткого диска SATA не должно сопровождаться у вас с какими либо трудностями. По просьбе посетителя нашего сайта, давайте пройдём все этапы подключения жёсткого диска SATA от постановки в системный блок до определения его в BIOS. Устанавливать будем Дисковый накопитель Western digital (465 Гб, IDE) стандарта Serial ATA II.

Примечание: Так же Вам могут пригодиться статьи по этой теме: Как установить в системный блок видеокарту, оперативную память, блок питания, звуковую карту и жесткий диск IDE!

Подключение жесткого диска SATA

на материнскую плату Asus P5K SE с четырьмя разъёмами SATA на борту

Подключение жесткого диска SATA

к одному разъёму уже подсоединён дисковод Optiarc DVD RW и по слухам работает, ну сейчас всё и проверим, работать начинаем на выключенном компьютере.

Подключение жесткого диска SATA

В первую очередь вставляем наш винчестер в специальную корзину нашего системного блока, никакой видеокарты снимать не надо, она находится выше и жёсткий диск мы ставим чуть ниже её, он прекрасно встал на предложенное ему место

Подключение жесткого диска SATA

Можно заметить, что под ним достаточное пространство для вентиляции, далее крепим его четырьмя винтами. Между корзиной и корпусом жёсткого диска специальные резиновые шайбочки, особенность данного корпуса 6AR1.

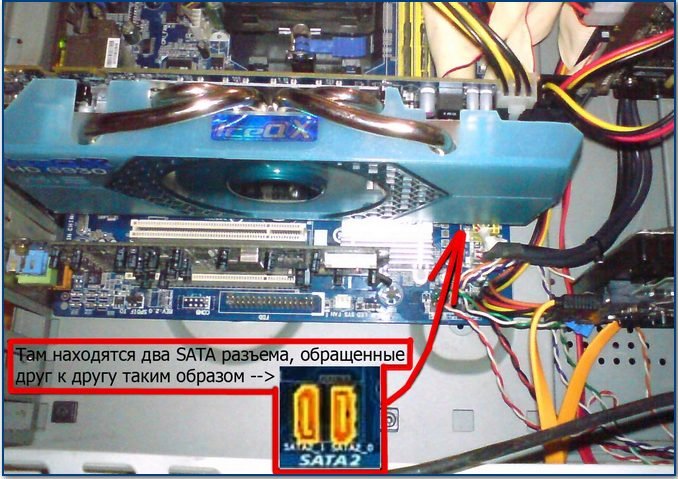

А вот и наши четыре разъёма контроллеров SATA на материнской плате, разъём номер три занят дисководом, а три другие свободны, выберем один из них, например разъём номер один

Подключение жесткого диска SATA

Подключать информационный  SATA кабель пока не будем, он будет нам мешать при подсоединении к нашему жёсткому диску кабеля питания, итак соединяем наш винчестер и блок питания.
От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске, подсоединили

Подключение жесткого диска SATA если на вашем блоке питания нет кабеля с разъёмом SATA, вам нужен будет вот такой переходник Подключение жесткого диска SATA

Сейчас настала очередь информационного кабеля, с абсолютно одинаковыми Г-образными штекерами на концах

Подключение жесткого диска SATA

подсоединяем один конец кабеля к материнской плате , а другой к жёсткому диску

Подключение жесткого диска SATAПодключение жесткого диска SATA теперь закрываем боковую крышку системного блока и включаем компьютер.
Сразу идём в BIOS и смотрим правильно ли мы подключили жёсткий диск SATA. На начальной вкладке Main видно, что на первом контроллере SATA определился наш жёсткий диск Western digital, а на третьем как и положено наш дисковод Optiarc DVD RW.   Подключение жесткого диска SATA Вся информация о нашем жёстком диске Подключение жесткого диска SATA

Для установки операционной системы нам нужно на вкладке Boot сменить приоритет загрузки с жёсткого диска на дисковод, проходим на данную вкладку и изменяем

Подключение жесткого диска SATA

Вставляем в дисковод дистрибутив с Windows, перезагружаемся и устанавливаем операционную систему.

А иногда друзья такое вроде бы простое действие, как подключение жёсткого диска SATA к материнской плате, оборачивается целым приключением. Наш читатель Александр столкнулся с такой проблемой. Разъёмы SATA на его материнской плате располагались неудобно, рядом с разъёмом PCI Express видеокарты. Так вот подключить эту самую видеокарту было практически невозможно, если винчестер уже был подсоединён к разъёмам SATA, видеокарта просто упиралась в интерфейсные кабели SATA и не вставлялась полностью в свой разъём PCI Express. Александр вышел из положения так: прикупил два интерфейсных кабеля SATA, с разъёмом в виде уголка и один даже обрезал вот таким образом и затем всё подсоединил.

Подключение жесткого диска SATA

Подключение жесткого диска SATA

Подключение жесткого диска SATA



Source: remontcompa.ru

Почитайте еще:

Подключение жесткого диска SATA

Подключение жесткого диска SATA не должно сопровождаться у вас с какими либо трудностями. По просьбе посетителя нашего сайта, давайте пройдём все этапы подключения жёсткого диска SATA от постановки в системный блок до определения его в BIOS. Устанавливать будем Дисковый накопитель Western digital (465 Гб, IDE) стандарта Serial ATA II.

Примечание: Так же Вам могут пригодиться статьи по этой теме: Как установить в системный блок видеокарту, оперативную память, блок питания, звуковую карту и жесткий диск IDE!

Подключение жесткого диска SATA

на материнскую плату Asus P5K SE с четырьмя разъёмами SATA на борту

Подключение жесткого диска SATA

к одному разъёму уже подсоединён дисковод Optiarc DVD RW и по слухам работает, ну сейчас всё и проверим, работать начинаем на выключенном компьютере.

Подключение жесткого диска SATA

В первую очередь вставляем наш винчестер в специальную корзину нашего системного блока, никакой видеокарты снимать не надо, она находится выше и жёсткий диск мы ставим чуть ниже её, он прекрасно встал на предложенное ему место

Подключение жесткого диска SATA

Можно заметить, что под ним достаточное пространство для вентиляции, далее крепим его четырьмя винтами. Между корзиной и корпусом жёсткого диска специальные резиновые шайбочки, особенность данного корпуса 6AR1.
А вот и наши четыре разъёма контроллеров SATA на материнской плате, разъём номер три занят дисководом, а три другие свободны, выберем один из них, например разъём номер один

Подключение жесткого диска SATA

Подключать информационный  SATA кабель пока не будем, он будет нам мешать при подсоединении к нашему жёсткому диску кабеля питания, итак соединяем наш винчестер и блок питания.
От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске, подсоединили

Подключение жесткого диска SATA если на вашем блоке питания нет кабеля с разъёмом SATA, вам нужен будет вот такой переходник Подключение жесткого диска SATA

Сейчас настала очередь информационного кабеля, с абсолютно одинаковыми Г-образными штекерами на концах

Подключение жесткого диска SATA

подсоединяем один конец кабеля к материнской плате , а другой к жёсткому диску

Подключение жесткого диска SATA Подключение жесткого диска SATA теперь закрываем боковую крышку системного блока и включаем компьютер.
Сразу идём в BIOS и смотрим правильно ли мы подключили жёсткий диск SATA. На начальной вкладке Main видно, что на первом контроллере SATA определился наш жёсткий диск Western digital, а на третьем как и положено наш дисковод Optiarc DVD RW.   Подключение жесткого диска SATA Вся информация о нашем жёстком диске Подключение жесткого диска SATA

Для установки операционной системы нам нужно на вкладке Boot сменить приоритет загрузки с жёсткого диска на дисковод, проходим на данную вкладку и изменяем

Подключение жесткого диска SATA

Вставляем в дисковод дистрибутив с Windows, перезагружаемся и устанавливаем операционную систему.

А иногда друзья такое вроде бы простое действие, как подключение жёсткого диска SATA к материнской плате, оборачивается целым приключением. Наш читатель Александр столкнулся с такой проблемой. Разъёмы SATA на его материнской плате располагались неудобно, рядом с разъёмом PCI Express видеокарты. Так вот подключить эту самую видеокарту было практически невозможно, если винчестер уже был подсоединён к разъёмам SATA, видеокарта просто упиралась в интерфейсные кабели SATA и не вставлялась полностью в свой разъём PCI Express. Александр вышел из положения так: прикупил два интерфейсных кабеля SATA, с разъёмом в виде уголка и один даже обрезал вот таким образом и затем всё подсоединил.

Подключение жесткого диска SATA

Подключение жесткого диска SATA

Подключение жесткого диска SATA

Метки к статье: Жёсткий диск BIOS

IDE (ATA) и SATA. Как не допустить ошибок.

Установка жёсткого диска на компьютер – занятие не сложное и нечего пугаться, если вам предстоит самому это сделать, даже если вы свой компьютер в открытом виде никогда не видели. Я сейчас вам всё объясню, и всё у вас получится.

Установка жёсткого диска на компьютер потребуется в случае, если вы собираетесь обновить свой девайс, собираете компьютер с нуля или хотите второй HDD. Эта инструкция поможет вам в первых двух случаях. Но в случае замены HDD я не буду рассказывать, как извлечь старый, думаю, с этим проблем не возникнет, а только покажу, как правильно поставить новый. А вот про подключение второго харда расскажу как-нибудь в другой раз.

Это вам тоже будет интересно:

Прикрутите жёсткий диск к системному блоку

Установка нового жёсткого диска начинается с прикручивания его к корпусу. Делается это с помощью болтов. В корпусе харда есть резьбовые отверстия, в корпусе компьютера есть пазы. Через них и прикручивается.

Ustanovka-zhestkogo-diska-na-kompUstanovka-zhestkogo-diska-na-kompЖёсткий диск в системном блоке.

Убедитесь, что установленное устройство не помешает вентиляции внутри системного блока, а также что все провода и шлейфы спокойно дотягиваются до него без натяжки.

Только на сервисе https://doctorsmm.com/в ограниченный период времени действуют скидки на продажу просмотров в Инстаграм. Торопитесь, чтобы успеть приобрести ресурс с наиболее удобным скоростным режимом к видео или трансляции, а опытные менеджеры помогут Вам разобраться в любом вопросе.

Подключение жёсткого диска к материнской плате

Болты зафиксированы, и переходим к проводам и шлейфам. Подключите шлейфы к материнской плате, с помощью которых HDD будет с нею сообщаться.

В зависимости от типа HDD, они будут отличаться – ATA (IDE) и SATA. Первые более старые, вторые новые, но оба вида всё ещё бывают в продаже.

Подключение жёсткого диска IDE к материнской плате осуществляется с помощью шлейфа, который отличается большим количеством контактов, пинов, и поэтому он широкий. На шлейфе имеется замок, который не позволяет подключить его неправильно. Поэтому ошибиться невозможно. Соедините с помощью IDE шлейфа HDD и материнскую плату.

Подключение жёсткого диска SATA происходит с помощью узкого шлейфа. Перепутать гнёзда подключения на материнской плате будет невозможно, так как SATA подойдёт только в правильный разъём. С помощью SATA шлейфа следует соединить HDD с материнской платой.

Ustanovka-zhestkogo-diska-na-kompUstanovka-zhestkogo-diska-na-kompРазъёмы ATA (IDE) и SATA на материнской плате.

Подключение жёсткого диска к питанию

В жёстких дисках IDE и SATA различаются и кабели питания. Большинство блоков питания снабжаются разъёмами для одного и другого вида или имеются специальные переходники.

Ustanovka-zhestkogo-diska-na-kompUstanovka-zhestkogo-diska-na-kompИнтерфейс SATA на жёстком диске.Ustanovka-zhestkogo-diska-na-kompUstanovka-zhestkogo-diska-na-kompИнтерфейс ATA (IDE) на жёстком диске.

Для подключения жёстких дисков IDE используется разъём 4-х пиновый Peripheral Power Connector. Для жёстких дисков SATA нужен разъём SATA Power Connector. В обоих случаях нельзя перепутать подключения, поэтому не опасайтесь, что сделаете что-то не правильно.

Отличия подключения жёстких дисков IDE и SATA

Казалось бы, процедура подключении одинаковая, но на самом деле IDE немного отличается от SATA тем, что там требуется установить позицию перемычки, так называемого джампера.

Материнская плата снабжается обычно парой разъёмов для IDE устройств, и в каждое может быть подключено по два девайса. В каждой паре может быть одно устройство master и одно slave, и нельзя, чтобы было два одинаковых. Жёсткий диск должен иметь позицию master, если с него загружается Windows. Второе устройство в этой же ветви подключения должен быть slave.

Ustanovka-zhestkogo-diska-na-kompUstanovka-zhestkogo-diska-na-kompДжампер (перемычка) на жёстком диске

Если всё это трудно понять, то просто поставьте джампер на master, если в вашем компьютере только один жёсткий диск.

Карту подключения джампера вы сможете найти на самом корпусе жесткого диска.

С SATA таких проблем нет. Ведущие и ведомые позиции устанавливаются через BIOS. При подключении жёсткого диска SATA потребуется настроить его как загрузочный, если на нём установлена операционная система.

Похожие статьи:

Как подключить SATA к IDE. Работаем с жёсткими дисками правильно

Как подключить sata hdd к ide
На всякий случай сразу укажем на внешние различия. IDE – также известный как ATA — Advanced Technology Attachment (усовершенствованная технология подсоединения) а позже – PATA – стандартный интерфейс подключения винчестеров и приводов к ПК, был популярен в 90х и начале 2000х. sata_and_ideПредставляет из себя широкий, 40-контактый шлейф. SATA (Serial ATA)– позже вытеснивший его стандарт, стал популярен к середине 2000х и является актуальным и по сей день, намного миниатюрней – 7 контактов против 40.
С течением времени и эволюцией прогресса на рынке новые, высокоскоростные интерфейсы вытесняют старые, при этом неизбежно появляется проблема совместимости – стоит ли нести на помойку HDD, по умолчанию несовместимый с современной системой? Или наоборот – если на устаревшей материнской плате нет SATA контроллера (данный интерфейс является стандартом на текущий момент), а видавший виды сорокагиговый винт с 80-пиновым шлейфом приказал долго жить – вы с удивлением обнаружите, что в ближайшем компьютерном магазине такого раритета уже не найти, а машина всё-ещё должна работать… Только как её подружить с относительно новым накопителем? Как подключить sata hdd к ide? На эти вопросы мы и попытаемся ответить.
Как подключить SATA HDD к IDE?
Решение обоих проблем лежит на поверхности – HDD со старым интерфейсом в магазине найти очень непросто, а вот контролер, позволяющий легко заставить работать почти любой новенький жёсткий диск на старой системе – вполне! Как правилом, это небольшая микросхема, с одной стороны которой располагается выход для IDE шлейфа (сам 40-контактный провод втыкается в соответствующий выход на материнской плате и в контролер), а с другой – SATA (подключается непосредственно к винчестеру) и 4х пиновое питание (идёт от блока питания ПК).
Нюансы и недостатки
Стоит учитывать, что если компьютер у вас видавший виды, то с большой долей вероятности и блок питания у него старый – а у жёсткого диска SATA питание в некоторых случаях отличается от того, что у IDE (т.е. не МОLEX) – нужен либо новый блок, либо ещё один переходник (найти такой нетрудно, а цена у него копеечная).1_525508dfc200d525508dfc204d
Есть ещё и один очевидный минус у данного подхода – если жёсткий диск рассчитан на SATA и использует преимущество этого интерфейса – то при подключении по старой шине скорость будет заметно ограничена: даже самая первая ревизия Serial ATA даёт в теории от 150 мб/с против 133 у IDE, а в пропускной способности разница в несколько раз не в пользу устаревшего порта. А так можно подключить хоть SSD к старой системе, но чем выше скоростные показатели у подключаемого носителя – тем заметнее будет проигрыш в скорости.
Также не стоит забывать, что на старом железе зачастую стоит устаревшая операционная система, которая может не поддерживать разделы больше 2 ТБ или даже файловую систему NTFS.  Для решения большинства подобных проблем понадобится программа для работы с разделами HDD – потребуется правильно разбить и отформатировать тома для того, чтобы ОС их увидела и установилась на них. В некоторых случаях (например, в случае с чрезмерно большими томами на 32х разрядных системах и Windows XP) ничего не поделать, и придётся мириться с ограничением.
Как подключить IDE HDD к SATA?
gh-uses-ideПримерно такая же история и в обратном случае, с той лишь разницей, что проблема с питанием для носителя возникнет с меньшей вероятностью и ограничений скорости работы не будет, только вот нужно иметь ввиду, что IDE винчестер, подключённый к современному ПК, может стать в некоторых задачах “бутылочным горлышком” – даже у новых HDD с высокой скоростью вращения шпинделя и с SATA интерфейсом последней версии далеко не заоблачное быстродействие – от того же SSD выигрыш более, чем заметный, поэтому, как минимум, не рекомендуем устанавливать на устаревший винт операционную систему. Также учитывайте, что IDE устройства, в отличии от SATA, не поддерживают “горячую замену” – т.е. их нельзя подключать или отключать во время работающего компьютера – существует немаленькая вероятность выхода из строя либо самого устройства, либо контроллера, который отвечает за его функционирование!
ISA/PCI/PCIexpress контроллеры
Также имеются карты расширения под PCI разъём – если таковой имеется на плате, то можно организовать подключение накопителей при помощи него. На подобных платах может располагаться 2 или больше SATA – разъёмов и один IDE – не стоит забывать, что к нему возможно подключение одновременно двух устройств. Минус данного подхода заключается в том, что по умолчанию ОС или её установщиком он (PCI-контроллер) с немаленькой вероятностью может не поддерживаться, а это приведёт к дополнительной головной боли с созданием загрузочных носителей с драйверами. Плюс контролеры на некоторых чипах бывают плохо совместимы с определёнными системами – либо не обнаружатся вообще, либо нельзя будет в BIOS выбрать подобный HDD загрузочным (в основном, на таких PCi-платах есть свой “мини-Bios” и своё древо дисков), либо компьютер с ним вообще откажется включаться. Зачастую эти проблемы не решаемы, если с ними не может помочь обновление прошивки материнской платы.

Также есть ещё один нюанс – у стандарта PCI было много ревизий, а старые поддерживают куда меньшую скорость передачи данных, что также может накладывать некоторые ограничения. На совсем древних персональных компьютерах, появившихся до широкого распространения PCI, в распоряжении имеется шина ISA – под неё есть IDE-контроллеры.  Но из-за технических ограничений при подключении к ним более-менее нормального по характеристикам накопителя, устаревшая шина станет серьёзным ограничителем, а так с помощью сложной схемы (ISA IDE->SATA) можно подключить практически любой винчестер. Для современных материнских плат без PCI разъёма (а таких всё больше и больше) имеются комбинированные решение под PCIexress/miniPCiexpress, где есть сразу и IDE, и SATA. С их поддержкой бывает куда меньше проблем, хотя и преимущество в скорости нового стандарта express над старым PCI сильно не даст прибавки в производительности накопителя (если речь идёт о IDE).

SSD SATA против SSD PCI-E

В любом устройстве всегда найдется слабое звено – bottle neck (бутылочное горлышко), самый слабый компонент, который будет лимитировать производительность остальных частей. Долгое время в настольных компьютерах главными “тормозами перестройки” были жёсткие диски, и ни 7200, ни 10000, ни даже 15000 оборотов в минуту, не меняли ситуацию кардинально. С появлением твердотельных накопителей дело сдвинулось с мёртвой точки. Но прогресс не щадит и это быстрое решение. Интерфейс SATA не способен удовлетворить запросы пользователей, поэтому стали появляться новые стандарты и интерфейсы.



Есть два новых пути развития SSD с интерфейсом PCI-E: SATA Express и NVMe – о них следует разговаривать отдельно, да и в продаже их не часто встретишь. Поэтому пока попробуем разобраться с обычными, доступными в рознице накопителями с интерфейсами PCI Express и SATA 6 ГБит/с.

Начнём с плюсов и минусов обоих интерфейсов:

SATA-диски


Краткая справочка из Wikipedia про этот интерфейс. Самый распространенный на сегодняшний день способ подключения твердотельного накопителя.

Достоинства:

  • Доступность на рынке
  • Большое количество производителей
  • Возможность подключения к любым современным материнским платам
  • Демократичная цена
  • Доступны объемы от 64 Гб до 1 Тб

Недостатки:

  • Ограничение по скорости передачи данных — предел интерфейса — 600 МБ/с на один канал.
  • Необходимость работы с контроллерами AHCI, которые разрабатывались для классических жёстких дисков

PCI Express


Снова дам ссылочку на Wikipedia — там много и подробно расписано про разные поколения этого интерфейса. Быстрый, классный, универсальный, дорогой.

Достоинства:

  • Высокая скорость передачи данных — пропускная способность одной линии шины ревизии 3.0 — 1 ГБ/с

Недостатки:

  • Высокая цена на рынке
  • Небольшой ассортимент брендов и моделей
  • Для некоторых моделей характерно падение производительности со временем (неработающий или не настроенный TRIM)

Немного поработав капитаном Очевидность, я хотел бы рассмотреть непосредственно те сценарии, которые пользователи проигрывают в голове, выбирая себе твердотельный накопитель SSD.

Потребительские сценарии


  • Обычные пользователи
    Откровенно говоря, большей части юзеров будет безразлично какой интерфейс имеет SSD-диск, более того, мало кто по настоящему почувствует разницу между SATA 3 ГБит/с и SATA 6 ГБит/с. При использовании только веб-браузеров, электронной почты, базовых офисных программ пользователь не увидит разницы и будет счастлив просто наличию SSD-диска в системе, так как программы будут загружаться очевидно быстрее, чем на HDD.
  • Продвинутые юзеры
    работающие с мультимедиа материалами, часто ищут способы увеличения производительности дисковой системы. Простой пример: буйно начал расти сегмент 4К-видео. Несжатый поток 4К (3840х2160, 12 бит, 24 кадра в секунду) потребует пропускной способности около 900 МБ/с. И даже если вы работаете со сжатыми потоками, то при одновременной обработке нескольких, обязательно упрётесь в потолок SATA 6 ГБит/с. RAID 0 спасёт ситуацию, но скорее всего в пике при построении RAID 0 на 4-х накопителях будет около 1,6 ГБ/с. PCI Express предлагает решение вопроса: каждая линия PCI-Express имеет пропускную способность до 1,0 ГБ/с (то есть в 1,6 раза больше, чем SATA) при почти таком же энергопотреблении – разумеется, грешно не пользоваться такими возможностями. И пусть цена на SSD PCI Express выше, любители работать с видео высокого разрешения просто обязаны смотреть именно на такой стандарт.
  • Геймеры
    Для настоящих хардкорщиков (а по мне так просто нетерпеливых людей), конечно же, нужен PCI Express. Огромные по размеру TitanFall или CoD:Ghosts будут грузится достаточно долго, я уж молчу про авиасимуляторы, “вес” которых доходит до сотен гигабайт. Для обычных же людей, которые любят Diablo III и прочие Bioshock Infinite, будет вполне достаточно топового SSD 6 ГБит/с.
  • Энтерпрайз-клиенты
    Ожидания клиента в этой сфере существенно выше, чем просто быстрая загрузка или обработка видеофайла. Чем крупнее сервер, тем больше к нему осуществляется обращений от пользователей и тут на первый план выходят IOPS. Для вышеперечисленных категорий людей обычная очередь к контроллеру составляет 3-5 запросов, в энтерпрайзе все измеряется сотнями. SSD прекрасно проявляют себя, когда нужно показывать высокую производительность на протяжении долгого времени, и если классических дисков потребуется несколько сотен, то высокопроизводительный SSD может справиться в одиночку.

При работе по интерфейсу SATA консьюмерские SSD достигают уровня производительности в 100,000 IOPS, в то время как топовые PCI-E накопители способны выдерживать нагрузку в 1,000,000 IOPS. При этом, как правило, они рассчитаны на работу с интерфейсом PCI-E 2.0, а значит переход на PCI-E 3.0 даст существенный прирост производительности в будущем.

Вместо вывода


Что можно сказать в итоге. Для розничных покупателей и геймеров можно и нужно выбирать среди SATA-дисков. Большинство офисных пользователей будут счастливы, если в их рабочих станциях поселятся быстрые и бесшумные накопители, но 90 процентов из них никогда даже не задумаются о том, какой интерфейс у диска и бывают ли они вообще разные. Геймерам же придётся сложнее, выбор большой, запутаться сложно, зачастую производитель недобросовестно завышает показатели чтения и записи. Следите за нашим блогом и мы расскажем, какая методика тестирования на самом деле правильная.

Для корпоративного рынка и людей, работающих с мультимедиа контентом – крайне рекомендованы накопители с интерфейсом PCI-Express. Обработка огромных растровых изображений или работа с 4К-видео с GoPro Hero4 – всё это потребует от системы хранения высокой производительности. Если ваша основная задача – производить контент – смело выбирайте диски PCI-Express. Энтерпрайз сегмент уже практически перешёл на контроллеры NVMe – о таких SSD будет отдельный пост – они заслуживают много внимания.

Теоретические раскладки обязательно надо проверять на практике. Поэтому следующий пост будет про практическое сравнение PCI-E SSD диска и SATA SSD (в том числе в режиме RAID 0).
С наступающим Новым Годом!

Как подключить жесткий диск | Мастер-класс своими руками

Жесткий диск или винчестер - неотъемлемая часть любого компьютера.
Как подключить жесткий диск
Также он является одним из самых дорогих комплектующих, поэтому неправильный выбор, подключение и использование может привести к выходу из строя как самого винчестера, так и компьютера. А это очень неприятно и затратно.
Чтобы этого не произошло, в этой статье будут рассматриваться основные способы подключения жестких дисков к ПК.

Виды разъемов для подключения винчестеров


Итак, основные разъемы для передачи данных между материнской платой и жестким диском - это SATA и IDE.
IDE - устаревший вариант коннекторов.
Как подключить жесткий диск
Как подключить жесткий диск
Сейчас они практически не применяются. Только если вы собираете ПК из б/у комплектующих, то можете еще приобрести диск с таким разъемом. Стоить он может немного дешевле SATA. Также старые материнские платы могут иметь только IDE соединение. В таком случае и диск нужен соответствующий.
Иногда, конечно, можно приобрести разные переходники, но это лишняя головная боль и дополнительные траты, а порой некорректная работа оборудования.
SATA разъемы более современны и соответственно имеют большую скорость передачи данных, чем IDE. Она может достигать 3 Gb в секунду.
Как подключить жесткий диск
Шнур для передачи данных SATA имеет вот такой вид.
Как подключить жесткий диск
Шнур небольшой ширины. Разъемы состоят из минимального количества контактов. Разъем имеющий г-образную форму, подключается к винчестеру. Прямой - к материнской плате. Полное соединение сопровождается громким щелчком.
Как подключить жесткий диск
Чтобы вытянуть шнур, нужно нажать на металлический рычаг на разъеме и аккуратно потянуть. Не стоит при отсоединении прилагать большое усилие, так как можно вырвать само гнездо с материнской платы. Нужно убедиться, что защелка полностью вышла.
IDE шнур имеет широкий шлейф и большое количество контактов.
Как подключить жесткий диск
Для исключения ошибки соединения на разъеме имеется боковой вырез.
Как подключить жесткий диск
Чаще всего шнуры имеют несколько разъемов. Один для материнской платы и два для IDE устройств,- два жестких диска или диск и CD/DVD привод.
Как подключить жесткий диск
Что касается материнских плат, то они могут иметь:
1. Только IDE;
2. IDE и SATA;
3. Только SATA.
Последний применим в современных топовых материнских платах. Имея такую плату, нет никакого смысла покупать диск с IDE соединением, даже если он заманчиво дешевый.

Соединение шнура питания винчестера


Нетрудно догадаться, что и питающие разъемы в этих двух видах дисков различаются.
Для IDE он имеет во такую форму
Как подключить жесткий диск
Контактов четыре и они довольно мощные.
Для SATA - разъем широкий с поворотом на краю.
Как подключить жесткий диск
Благодаря этому повороту, неправильно соединить шнур практически невозможно.
Многое в этом моменте зависит от блока питания. Ранние могут совсем не иметь разъемов для SATA устройств. Но это не проблема. Тут на помощь придет специальный переходник. Стоимость его копеечная.
Как подключить жесткий диск
Как подключить жесткий диск
Современные блоки питания уже имеют несколько SATA шнуров.
Все это нужно иметь в виду при сборке ПК, чтобы не возникало проблем при несовместимости и в последствии траты денег на разные переходники.

Установка жесткого диска


Выбираем «полочку» в корпусе куда установить винчестер. Слишком низкая установка не обеспечит достаточно хорошего отвода тепла с нижней части диска. Перегрев не допустим.
Слишком высокий монтаж может быть затруднен из-за планок оперативной памяти и другого оборудования. Все зависит от особенностей материнской платы и разъемов на ней.
Как подключить жесткий диск
Избегайте статического электричества, способного вывести из строя не только жесткий диск но и другие компоненты ПК. Для этого снимите с себя синтетику и шерстяные вещи. Также перед каждой манипуляцией коснитесь заземленного предмета - это может быть батарея отопления или водопроводный кран. Так можно снять с себя статику.
Аккуратно вставляем диск открытой частью вниз, и стараемся совместить отверстия на корпусе с резьбой на винчестере. Когда все совпадает,-закручиваем винты.
Как подключить жесткий диск
Очень важно, чтобы винты не были слишком длинные, иначе можно повредить диск. Обычно рекомендуют 3мм длины винта.
Будьте осторожны в обращением с жестким диском. Лишняя тряска, удары, падения и т. д. могут повредить дорогостоящее устройство.
Когда винты зажаты и винчестер плотно закреплен в корпусе, подсоединяем шлейф. Сначала к материнской плате, затем к жесткому диску.
Соединение SATA разъемов.
Как подключить жесткий диск
Как подключить жесткий диск
Далее подключаем питающий кабель. На фото разъем питания для IDE устройств.
Как подключить жесткий диск
Блок питания с разъемом питания для SATA дисков.
Как подключить жесткий диск
Переходник IDE/SATA.
Как подключить жесткий диск
На фото все предельно понятно. Для питания применяются напряжения: 5 В, 12 В. и GND, - то есть общий провод, соединенный с корпусом.
Все соединения производятся только при отключенном от сети ПК.
Как подключить жесткий диск
Когда все шнуры соединены, - включаем компьютер. Диск должен издавать звук вращения, а на лицевой панели светиться красный светодиод, сигнализирующий его работу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
