Соединение кабеля между собой

Содержание

• Электрический контакт соединение проводов
  • Способы соединения проводов
    • Соединение медных и алюминиевых проводов в домашних условиях
• Дедовская скрутка
• Как правильно соединить антенный кабель
• Как правильно соединить электрические провода или кабеля между собой.
• Механические способы соединения
  • Клеммные колодки
  • Самозажимные клеммы
  • Обжимной способ
  • Соединение при помощи болта
  • Подводим итоги
• Как правильно выбрать коаксиальный, антенный кабель
• Почему нельзя напрямую соединять провода из разных металлов
• Зажим типа ОВ
• Соединение пайкой
• Клеммные планки и зажимы
• Выводы

Электрический контакт соединение проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

• — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
• — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Дедовская скрутка

Как соединить греющий кабель между собой, для полной изоляции токопроводящих жил

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Правилами ПУЭ использовать такой метод крайне не рекомендуется из-за его ненадежности. О том, как правильно сделать скрутку проводов, читайте в предоставленной статье!

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

• Какие инструменты должны быть у электрика
• Расчет сечения кабеля по мощности и току

Как правильно соединить антенный кабель

Какие радиаторы лучше: алюминиевые или биметаллические

Вот и все, все требуемые материалы уже приобретены, теперь необходимо качественно и правильно все соединить и качественно осуществить прокладку антенного кабеля.

Существует два вида прокладки:

1. Проводка открытая;
2. Проводка скрытая.

Выполнять намного сложнее скрытую проводку, поэтому первый вариант рассмотрим более детально. При данном способе прокладки кабель необходимо провести вдоль стен и ни чем не закрывать. Этот способ прокладки кабеля не нравиться многим, потому что он портит весь внешний вид, и его можно делать только как временный.

Достоинства:

1. Очень легкий монтаж;
2. Очень легкая замена.

Недостатки:

1. Внешне выглядит не очень красиво;
2. Очень легко подвергается различным механическим повреждениям;
3. Мешается практически всегда.

Способ скрытой проводки выглядит гораздо эстетичнее, он довольно трудоемок. В этом случае антенный кабель убирают в специальные каналы, проводится внутри стен методом штробления, или прячется под плинтуса. Эти работы можно осуществить самостоятельно, а можно вызвать мастера на дом

Рекомендуется обратить ваше внимание на штробление. Данный вид прокладки следует совместить с косметическим ремонтом в квартире, потому что при работах внешний вид стен будет сильно испорчен

В процессе штроболения в стене делают небольшую канавку, в нее аккуратно укладывается кабель и стена тщательно штукатуриться. Не стоит забывать, что в стенах уже проложена электропроводка. Также нормативными актами запрещено самостоятельное штробление несущих стен в горизонтальной плоскости многоэтажек. Также в наших законах существует лазейка, например, если длина штробы не более трех метров, а сечение не должно превышать трех сантиметров, то смело можно штробить.

Плюсы такого способа:

1. Все эстетично и красиво, ни чего под ногами не мешается.

Минусы данного способа:

1. Довольно сложный монтаж, обязательно проводить нужно косметический ремонт;
2. Бюджет подобных работ гораздо выше;
3. Сложности в процессе замены кабеля.

Как правильно соединить электрические провода или кабеля между собой.

Расстояние между опорами при монтаже теплого пола

Сентябрь 14, 2013

15794 просмотров

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки! А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.

Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима. . Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода

Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно! Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.

Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.

Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Механические способы соединения

Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.

Клеммные колодки

Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.

Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.

Для обеспечения большей площади контакта провода в колодке, рекомендуется оголенный конец жилы закруглять вокруг винта.

Самозажимные клеммы

Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).

Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.

Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.

При выборе таких колодок и клемм, нужно обращать внимание на маркировку: она отображает количество, сечение жил, для которых предназначено устройство. . Обжимной способ

Обжимной способ

Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.

Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.

Соединение при помощи болта

Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.

Подводим итоги

Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.

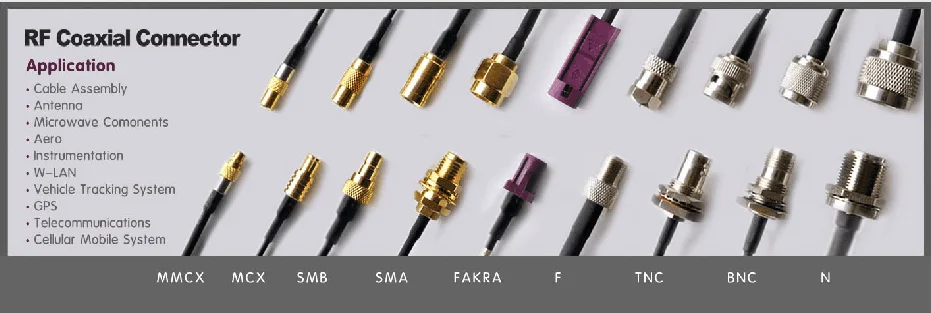

Как правильно выбрать коаксиальный, антенный кабель

Если уже перед вами возник вопрос о прокладке или замене коаксиального кабеля, то в первую очередь необходимо определиться с тем какой кабель лучше выбрать. Правильное название кабеля для правильно и качественного подключения антенн для телевизора – коаксиальный кабель. Что это за кабель и из чего он состоит?

Центральной деталью является проводник из медной жилы, по ней и поступает к телевизорам телевизионной сигнал. Сверху данной жилы идет изоляционная оболочка. Следующим элементом являются алюминиевая фольга, которая играет роль второго проводника, затем идет оплетка из луженых медных проводов. Данная оплетка является защитным экраном, препятствует созданию различных помех от внешних электромагнитных волн. Покрывает все это еще один слой изоляции из пластика, которая защищает от механического воздействия. Понятие коаксиальный кабель в переводе получается как соосный. Из-за того что оба цента проводников коаксиального кабеля в радиальных направлениях совпадают, то внутри кабеля происходит создание эффекта стоячей волны, данный эффект максимально снижает потери на излучении сигнала практически до 0.

На самом деле видов коаксиального кабеля довольно много и используются они не только для качественного подключения телевизионных антенн. В основном они различаются по диаметру изоляции, волновому сопротивлению степени экранирования, гибкости. На территории нашей страны используют всего несколько типов, которые действительно необходимы и качественны. Антенные импортные кабеля обладают следующей маркировкой RG-6 или RG-59 они считаются самыми распространенными. У российских аналогов антенных кабелей маркировка следующего вида РК-75-х-х. Семьдесят пять – это волновое сопротивление, именно семьдесят пять Ом является стандартным и оптимальным показателем сопротивления для коаксиальных антенных кабелей. Также еще существует RG-11, но он считается уже магистральным кабелем, который используют только в сложных условиях, на улицах, или на довольно больших расстояниях. RG-11 может с легкостью обеспечивать довольно стабильный сигнал на расстоянии до шестисот метров.

Если вы уже определились с типом антенного кабеля, который вам необходим и полностью подходит, то сложное решение какого производителя выбрать целиком и полностью ложиться на вас. Ассортимент кабельной продукции в современном мире очень велик, вам с легкостью могут предложить самый дешевый вариант, и действительно очень дорогостоящий товар

В первую очередь необходимо обратить свое внимание на качество антенного кабеля. Попробуйте сковырнуть кусок внешней изоляции, погните его тщательно, если у вас это хорошо получилось, то брать такой кабель не рекомендуется

Изоляция у хорошего кабеля обязательно должна быть максимально эластичной и выдерживать различные внешние воздействия. Повышенное внимание стоит уделить оплетки. Слишком жидкая оплетка в первую очередь говорит о некачественной работе производителя, так как через очень плотную оплетку экрана помех проникает значительно меньше. Если оплетку вам не видно, то нужно попросить продавца сделать надрез. При главном условии того, что продавец сможет сразу же предоставить все паспортные данные кабеля для антенны вам, рекомендуется сразу же обратить внимание на значения затуханий телевизионного сигнала на определенной длине и частоте кабеля. Кабель считается лучше, чем ниже эти значения. Если речь зашла о приобретении антенного кабеля, то не стоит забывать купить все необходимые коннекторы, разъемы, разветвлители, переходники именно в том количестве, в котором они вам могут понадобиться. Самым распространенным типом разъема считается BNC, он может быть припаеным, обжимным или на резьбовом соединении.

Найти последний подтип не составит огромного труда, так как они являются самыми простыми для монтажа и имеются у всех продавцов в наличии, в любом магазине кабельной продукции. Не стоит забывать, что при прокладке коаксиальный антенный кабель ни в коем случае не должен иметь каких-либо изгибов. Если вы планируете проложить антенный кабель с поворотом под угол в девяносто градусов, то рекомендуется обязательно использовать угловые переходники. Потому что при разводке антенного кабеля на пару телевизоров вам необходимы будут разветвлители или сплиттеры.

Почему нельзя напрямую соединять провода из разных металлов

Начнем с того, что нельзя просто так взять и соединить проводники, не учитывая свойств материала, из которого они изготовлены. Каждый из металлов, используемых для а это чаще всего алюминий, медь и сталь, имеет различную плотность, сопротивление и токопроводность. Кроме этого, необходимо учесть и такой фактор, как электрохимический потенциал, возникающий при воздействии тока на металл.

Серьезные проблемы, к примеру, может вызвать неправильное соединение медных и алюминиевых проводов. С этим вопросом очень часто сталкиваются специалисты, занимающиеся ремонтом проводки в наших жилищах. Дело в том, что в большинстве старых домов и квартир проложена проводка из медного провода. Ведь лет 30 назад медь была дешевой, а по электротехническим показателям она существенно превосходит алюминий.

Сегодня же медные провода применяются довольно редко. Их место заняли алюминиевые.

Но что же произойдет, если все-таки соединить медь с алюминием? Последний, являясь металлом с высокими показателями окисления, образует на своей поверхности специфическую пленку, обладающую достаточно высоким электрическим сопротивлением. Особенно это проявляется при воздействии влаги.

У меди также имеется аналогичная пленка, однако ее сопротивление гораздо меньше. Из-за этой разницы прямое соединение медных и алюминиевых проводов становится причиной затрудненной токопроводности, а обоюдные окислительные процессы приводят к образованию на проводниках раковин, нагреву, искрению и даже возгоранию.

Но как же быть, когда необходимо соединить провода из разных металлов? Для этого существуют специальные приспособления. О них мы сейчас и поговорим в разрезе обзора существующих видов соединений.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Соединение пайкой

Правильно и качественно выполненная пайка является одним из самых надежных соединений. Но она требует наличия паяльника, возможности его подключения, а также припоя, паяльного жира или канифоли. Применение флюсов на основе кислот и щелочей для пайки электротехнических изделий запрещено, а канифоли отдается большее предпочтение, чем паяльному жиру. Последний оставляет на месте соединения следы, которые не так просто удалить.

Перед началом пайки соединяемые поверхности необходимо зачистить от загрязнений и окислов. На некоторых проводах из-за их неправильного хранения или старости образуется налет, препятствующий пайке. На одножильном проводе его можно соскоблить ножом, а вот с многожильными дело обстоит сложнее. Зачищать их придется дольше, поворачивая под разными углами и стремясь очистить до блеска как можно больше жил. Но скорее всего такой провод не удастся запаять с помощью канифоли, придется использовать паяльный жир.

Соединение можно осуществить двумя способами. Первый, наиболее предпочтительный: многожильный проводник накручивается виток к витку на одножильный, а край последнего загибается так, чтобы он захватил намотанные на него проводники. Получившаяся в результате петля обжимается пассатижами так, чтобы прижать витки, не передавливая их. Будущее соединение смачивается разогретой канифолью, нанесенной паяльником или погружением в нее с нагревом. Затем паяльником наносится припой до полного покрытия соединяемых проводов со всех сторон. Лишнего припоя в месте пайки остаться не должно.

Соединение получается неразборным, в случае необходимости пайку придется вырезать и выполнить снова, но проводники уже будут короче. Для создания соединения, которое можно будет разобрать в дальнейшем при помощи того же паяльника, применяют второй способ.

Оба проводника перед соединением облуживаются: покрываются тонким слоем припоя с применением канифоли или паяльного жира. Жилы гибкого провода перед лужением закручиваются в спираль как можно плотнее, чтобы они не растопыривались в дальнейшем. Затем провода прикладываются параллельно друг к другу и припаиваются.

Место пайки затем нужно изолировать. Самые лучшие результаты получаются при использовании термоусаживаемых трубок.

Клеммные планки и зажимы

Монтаж при помощи «клеммников», наверное, самый распространенный способ для соединения проводов бытовых электропроводок. Здесь не нужна ни сварка, ни пайка, ни специальный инструмент. Достаточно иметь специальные «клеммники» для соединения проводов, продающиеся в любом строительном магазине за копейки, и обычную отвертку. Подобный монтаж очень надежен и долговечен.

«Клеммники» для соединения проводов бывают двух видов:

• с болтовым зажимом;
• самозажимные с пружинным зажимом.

Первый вариант предусматривает использование пластиковой клеммной планки с контактами, зажимаемыми при помощи болтов. Чтобы осуществить такой монтаж, нужно отвернуть отверткой винт, вставить провод в специально предусмотренное для него отверстие и зажать его тем же образом.

Самозажимные клеммники еще проще в эксплуатации. Их конструкция оснащена плоскопружинным механизмом, приводящимся в действие специальными рычажками на корпусе. Достаточно взвести этот рычажок, вставить под него конец зачищенного провода и отпустить. Пружина сама зажмет жилы и надежно их зафиксирует.

Эти способы соединения проводов практически не имеют недостатков, за исключением одного – качества материалов, из которых их изготавливают. Вы, наверное, помните старые советские клеммные планки, сделанные из твердого негорючего черного пластика. Они и сегодня часто встречаются в старых электропроводках и готовы служить еще десятки лет

Современные «клеммники» этим похвастаться не могут, поэтому при покупке особое внимание уделите материалу корпуса и не приобретайте дешевые модели.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Однако стоит отметить, что работа с электричеством – это ответственная задача. По нормативам выполнять электромонтажные работы может только специалист, имеющий допуск (разряд).

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

20.12.201822.04.2016 от admin

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить

активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно  активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах

активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.



И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Могу ли я использовать разветвитель для объединения двух антенн?

Мы можем использовать коаксиальные кабели-разветвители в системах передачи видео для разветвления одного видеопотока на несколько секций. Это очень удобно, поскольку позволяет переключаться между каналами, поступающими с любой из антенн.

С помощью разветвителя можно подключить две антенны. Но оба кабеля, соединяющие разветвители и антенны, должны быть абсолютно одинаковой длины и типа. Объединение двух антенн увеличивает диапазон принимаемых каналов и частот.

Как объединить две антенны с помощью коаксиального кабеля-разветвителя

Стекирование антенн может быть выполнено либо вертикально (антенны объединяются на одной мачте), либо горизонтально (антенны объединяются рядом).

Видео | Сигнал дальнего действия

Вы должны держать комбинированные антенны на расстоянии от 2 до 4 футов (одна длина волны). Это связано с тем, что антенны могут генерировать небольшие помехи. (1)

Что нужно для стекирования двух антенн

• Два коаксиальных кабеля, идущих от ТВ-антенн
• Переключатель
• Один коаксиальный кабель, идущий от сплиттера
• Телевизор
• Вторая антенна
• Поворотные замки для крепления штабелированных контейнеров
900 антенны с использованием коаксиального разветвителя Видео | Сигнал дальнего действия
1. Определите стратегическое место для установки второй антенны. Убедитесь, что он находится на значительном расстоянии от первого. По крайней мере, на расстоянии от 2 до 4 футов друг от друга.
2. Установите вторую антенну.
3. Теперь подключите вторую антенну к телевизору.
4. Подсоедините два коаксиальных кабеля к разветвителю или сумматору сигналов.
5. Подсоедините третий коаксиальный кабель, идущий от разветвителя, к телевизору.
6. Последний шаг — заземлить вторую антенну в защищенных от непогоды частях. (2)
Полезные факты и преимущества объединения двух антенн
1. Стекирование двух или более антенн увеличивает диапазон каналов и частот .
2. Стекирование антенн позволяет принимать каналы от станций в других направлениях . Это связано с тем, что вторая антенна может принимать станции, находящиеся за пределами диапазона приема вашей первой антенны.
3. Объединение антенн позволяет принимать каналов, находящихся в другом частотном диапазоне. Большинство антенн современных телевизоров работают в двух диапазонах UHF/VHF, за исключением некоторых. Вторая антенна улавливает частоты, которые первая не улавливает.
4. Объединение антенн увеличивает общее усиление антенны за счет объединения сигналов, поступающих от нескольких антенн. Повышает качество приема. Тем не менее, это сложная концепция для реализации.
5. Вы можете использовать разветвитель обратной антенны для суммирования сигналов от нескольких антенн . Разветвители хорошо работают, если антенны имеют одинаковую полосу частот. Однако, если ваши антенны работают в разных диапазонах UHF/VHF, используйте диплексер.
6. Вам следует убедитесь, что оба коаксиала антенны имеют одинаковую длину и одного типа. Это предотвратит фазовые проблемы.
7. Вы можете закрепить его с помощью усилителя , чтобы повысить свой опыт.

Взгляните на некоторые из наших статей ниже.

• Телевизионная антенна для приема кабельных каналов
• Как подключить наружную антенну к нескольким телевизорам
• Лучшая телевизионная антенна дальнего действия наука/длина волны
  (2) атмосферостойкий – https://www.thoughtco.com/what-is-better-weatherproof-or-weather-proof-4126714

  Ссылки на видео

  Сигнал дальнего действия

  Насколько это было полезно публиковать?

  Сожалеем, что этот пост не был вам полезен!

  Давайте улучшим этот пост!

  Расскажите, как мы можем улучшить этот пост?

  Об авторе

  Джон Темпл

  УДОБНО И ПРОСТО: самое главное при комбинировании антенн

  Объединить две антенны очень просто… и вы можете подумать об этом, если у вас есть каналы в двух разных направлениях или вы хотите использовать отдельные антенны VHF и UHF. Комбинация антенн дает вам максимальную гибкость, и если вы домовладелец, вас никто не остановит.

  На самом деле это довольно просто

  Если вы используете две одинаковые антенны, просто убедитесь, что они направлены в разные стороны. Практически любой антенный разветвитель можно использовать в качестве объединителя «в перевернутом виде». Этот комбайнер Channel Plus — один из немногих, которые действительно имеют такую ​​маркировку, если для вас это важно.

  На самом деле подойдет любой дешевый разветвитель, и вообще, чем дешевле, тем лучше. Более дорогие объединители будут иметь причудливую электронику и тому подобное. В большинстве случаев они вам не нужны. Это один из тех редких случаев, когда я говорю людям, что нет необходимости тратить больше.

  Правило, которому вы должны следовать

  Итак, сумматор не так важен. Это становится неожиданностью для многих людей. Но что бы вы ни делали, есть одно абсолютно ключевое правило: убедитесь, что кабели от каждой антенны имеют одинаковую длину. Я имею в виду, вплоть до миллиметра, если вы можете это сделать.

  Причина этого правила сводится к физике. Если вы используете кабели двух разных длин и есть какие-либо сигналы, исходящие от обеих антенн, у вас возникнут «проблемы с фазой», означающие, что объединенный сигнал будет намного хуже, чем исходный сигнал антенны. По сути, это похоже на создание звуковой обратной связи, направив микрофон на динамик (на самом деле это немного отличается, но не в этом суть). Достаточно просто отмерить длины кабелей и убедиться, что они одинаковы, и, поверьте мне, вы радуйся, что сделал.

  Также важно, конечно, чтобы кабели были идентичны в остальном. Не используйте два разных типа кабеля. Если возможно, сделайте два кабеля из одной катушки с одинаковыми разъемами. Вы хотите, чтобы все характеристики были одинаковыми. Это то, что мы делаем с нашей антенной Xtreme Signal HDB8X. На самом деле это всего лишь две наши антенны HDB4X с инновационным поворотным рычагом между ними. Кабели и объединитель, соединяющие две части, не представляют собой ничего особенного.
