Как соединить телевизионный кабель между собой

Несмотря на широкие возможности интернета, для многих людей основным средством массовой информации и источником развлечений остается телевизор. В процессе эксплуатации техники часто возникает необходимость удлинить или восстановить антенный кабель. Существует масса причин для подобных действий: обрыв или нарушение целостности, старение или износ провода, перенос на новое место антенны или телевизора, установка дополнительного ТВ-приемника. Покупка нового кабеля нужной длины – неразумная трата денег, тем более что можно обойтись минимальными затратами: заменить поврежденный участок и соединить кабель либо нарастить существующий провод. Но прежде чем приступать к выполнению задуманного, рекомендуется ознакомиться со структурой кабели и способами его соединения.

Как устроен телевизионный кабель

Типовой телевизионный кабель антенного типа был изобретен в 1880 году британским физиком Оливером Хевисайдом. Он получил название коаксиального, поскольку передача радиочастотного электрического сигнала осуществлялась через коаксиал – провод с особой внутренней структурой.

В отличие от экранированного шнура содержит следующие обязательные элементы:

• Центральная жила – внутренний проводник в виде одиночного провода, выполненного из меди или алюминия;
• Изоляция, изготовленная из сплошного или полувоздушного полипропилена, которая служит «прокладкой» между жилой и оплеткой;
• Экран — внешний проводник в виде фольгированного листа или оплетки, выполненной из алюминиевого сплава или меди, и покрытой слоем алюминия;
• Наружная оболочка — служит для защиты от внешних электрических наводок и механических воздействий, и изготавливается из светостабилизированного полипропилена.

Для передачи устойчивого сигнала важны все элементы, поэтому требуется основательная подготовка каждого. На языке специалистов данный процесс называется «разделкой». Он подразумевает разъединение кабеля, очищение от изоляции отдельных частей и формирование под будущее сочленение.

Как удлинить антенный кабель для телевизора

Перед тем, как приступать к манипуляциям с кабелем, нужно убедиться, что оба его конца отсоединены от антенны и телевизора. В подключенном состоянии он может представлять опасность, главной из которых является поражение электрическим током.

Качественное соединение коаксиального провода можно выполнить несколькими способами:

• Фирменный удлинитель, имеющий вид отрезка кабеля длиной от 2,5 до 15 метров. Данный способ наращивания считается самым надежным и многократно проверенным вариантом.
• При помощи F-коннектора. Небольшой металлический разъем позволяет соединить два отрезка кабеля, не прибегая к помощи изолятора или паяльника. Считается простым и экономным вариантом.
• При помощи сплиттера. Разветвитель, выполненный из легкого сплава, используется для равномерного распределения поступаемого от антенны сигнала на два телевизора. Для подключения понадобится дополнительно приобрести F-штекеры.
• Посредством пайки. Надежный, а главное, экономный вариант, не требующий покупки дополнительных комплектующих. Позволяет соединять экранированные провода любой конструкции, выполненные из разных материалов.
• Посредством скрутки. Данный способ приводит к сильной потере качества сигнала, поэтому считается менее надежным. Обычно рассматривается как временное решение, если под рукой не оказалось паяльника или F-разъемов.

При выборе оптимального варианта, следует учитывать особенности каждого из них. К примеру, первый способ считается наиболее затратным, поскольку подразумевает затраты на покупку кабеля. Второй и третий предпочтительнее, но также предполагают поход в магазин за дополнительными комплектующими. Самым бюджетным можно назвать формирование скруток с последующей пайкой. Однако в этом случае надежность соединения ставится под сомнение, поскольку в местах скруток провод может отломиться. Теперь осталось рассмотреть тонкости наращивания проводов с использованием каждого из существующих методов.

Соединение телевизионного кабеля при помощи F-разъемов

F-коннектор представляет собой небольшую металлическую конструкцию, с помощью которой можно нарастить кабель, почти не нарушая целостность структуры центральной жилы и экрана. Достоинством данного варианта считается отсутствие необходимости использовать паяльник или вспомогательную изоляцию. Чтобы выполнить сочленение, необходимо приобрести в магазине два штекера – по одному на каждый конец кабеля. Дополнительно следует купить переходник, именуемый F-гнездом. Поскольку коннекторы выпускаются в трех типоразмерах, следует уточнить диаметр провода или захватить контрольный образец с собой.

Выполнять соединение целесообразно в соответствии со следующим алгоритмом.

• С небольшим усилием, чтобы не повредить экранирующую пленку, сделать небольшой (2-3 см) надрез на внешней оболочке кабеля и, отогнув ее в противоположную сторону, аккуратно срезать.
• Завернуть защитную оплетку вместе с экраном в том же направлении. Для облегчения процесса ее можно слегка надрезать.
• Осторожно подрезать полипропиленовую изоляцию острым ножом, следя за тем, чтобы не повредить центральную жилу. Даже незначительные насечки способны снизить механическую прочность проводника и привести к его надлому.
• Когда подготовительный этап завершится, на фольгу накрутить F-штекер.
• Если образовался лишний участок жилы, его нужно укоротить настолько, чтобы в готовом виде ее конец выступал из штекера не более чем на 4-5 мм.
• Проделать аналогичные манипуляции со второй частью кабеля.

В завершение прикрутить снабженные F-коннекторами концы кабеля к переходнику TV. Если внешний диаметр антенного кабеля оказался несколько меньше чем резьбовое отверстие коннектора, перед заворотом экрана на защитную оболочку нужно намотать несколько витков изоляционной ленты.

Удлинение кабеля при помощи сплиттера

Не менее надежным считается вариант соединения антенного кабеля при помощи сплиттера. Данное приспособление применяется, когда необходимо не только удлинить кабель, но и разделить телевизионный сигнал на два ТВ-приемника. Подобная ситуация возникает, если в доме планируется установить второй телевизор, а антенна одна.

Концентратор (разветвитель) поможет равномерно распределить входной сигнал, и в результате картинка на обоих телевизионных устройствах будет воспроизводиться в одинаковом качестве. Порядок формирования соединения подобного типа практически ничем не отличается от способа, описанного выше.

• Концы кабеля подготовить, как и в предыдущем случае, то есть зачистить и накрутить на них разъемы F-конфигурации. Следует учесть, что в данном случае штекеров должно быть три: один подсоединяется к кабелю, идущему от антенны, два других – к проводам, которые будут подключаться к ТВ-приемникам.
• Коннекторы подключить к соответствующим выходным отверстиям на концентраторе, которые имеют F-конфигурацию.
• Зафиксировать разъемы при помощи резьбового соединения.

Соединение подобного типа считается надежным и доступным. Его особенностью является возможность получить переходник, используемый для организации домашней развлекательной сети, который способен обеспечить разводку телевизионного сигнала на все приемники, независимо от их количества.

Соединение TV-провода пайкой

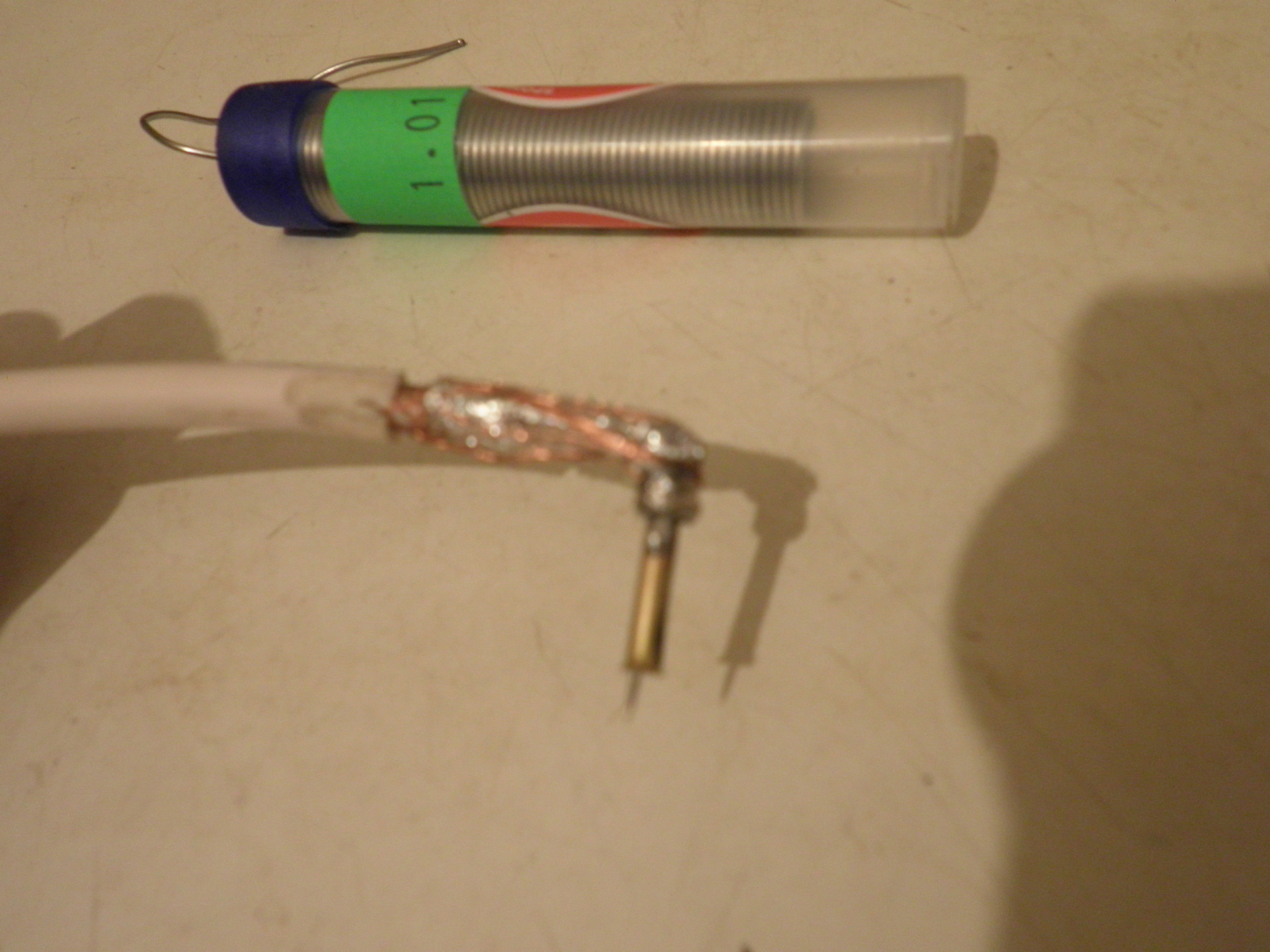

Вариант соединения коаксиального кабеля методом пайки считается самым простым, дешевым и доступным для любого, кто владеет навыками работы с подобным инструментом, и сможет провести эту операцию без ошибок. Все, что нужно для реализации данной задачи – это паяльник, припой и канифоль.

Действия, которые потребуется выполнить, подробно описаны в следующей инструкции:

После окончания процедуры место пайки следует тщательно осмотреть. Жилы должны быть равномерно покрыты припоем и составлять единое целое. При наличии небольших выступов, «сосулек», целесообразно удалить их при помощи наждачной бумаги.

Затем понадобится:

• Соединенные жилы вернуть в углубления. Если все будет сделано правильно, «ступеньки» из изоляции плотно их скроют. Для придания конструкции прочности, покрыть место стыковки несколькими слоями изоляционной ленты.
• Вернуть на место экраны и расположить их так, чтобы они соприкасались между собой токопроводящим слоем.
• На прежнее место возвратить одну экранирующую оплетку, а сверху навернуть другую. Для надежности фиксации эти элементы можно аккуратно спаять.
• В завершение понадобится прикрыть соединение внешней оболочкой одного конца провода, а на нее наложить вторую, после чего зафиксировать несколькими витками изоленты.

В итоге должна получиться прочная конструкция, которая обеспечит свободное прохождение антенного сигнала.

Соединение кабеля скруткой

Данный способ хотя и считается рабочим, но применяется как временное решение, поскольку способен привести к потере качества передаваемого сигнала или обрыву центральной жилы даже при небольшом изгибе. Существует два варианта соединения проводов методом скрутки: с использованием паяльника и без него. Первый способен обеспечить более высокую степень прочности, зато второй проводится с минимальными временными и финансовыми затратами.

Для выполнения соединения телевизионного кабеля методом скрутки применяется следующий алгоритм:

Правила прокладки кабеля в квартире

Обычно перед удлинением телевизионного кабеля возникает необходимость освободить его креплений. Это позволяет выполнить процедуру быстро и качественно, не прибегая к излишнему натяжению соединяемых частей. Поэтому после завершения операции требуется установить его на прежнее или новое место. Самостоятельно проложить антенный кабель от распределителя в подъезде к телевизору под силу даже начинающему мастеру. Но даже такой несложный процесс может вызвать массу сомнений и вопросов. Ответы на самые распространенные можно отыскать в представленной ниже таблице.

Вячеслав

Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.

Задать вопрос

Как правильно располагать кабель во время прокладки?

Он не должен свободно болтаться или быть излишне натянут. Недопустимо сгибать его под прямым углом, поскольку это может привести к повреждению внутренней изоляции и вызвать соприкосновение центральной жилы и экрана. Напротив, нужно следить, чтобы он плавно изгибался и был надежно зафиксирован на всех уровнях. Допустимое значение радиуса изгиба – не более пяти диаметров самого кабеля.

Какие варианты крепления можно использовать в процессе прокладки антенного кабеля?

Самым надежным считаются плинтуса с кабель каналами. В этом случае нужно просто укладывать провод в предназначенные для этого углубления, учитывая радиус при поворотах.
При необходимости установки кабеля вдоль стены или пола, целесообразно использовать специальные скобки с дюбель гвоздями. Шаг фиксации должен составлять 30-50 см, в противном случае кабель будет провисать.

Скобы имеют стандартный образец или существует несколько вариантов? Как подобрать оптимальный тип?

В продаже имеются скобки различных модификаций и размеров – на 3, 5, 8 и более мм. Чтобы отыскать идеальный вариант, следует измерить и запомнить диаметр кабеля или взять с собой контрольный образец.

С чем может быть связано отсутствие сигнала, транслируемого на экран?

Обычно подобная проблема возникает, когда в качестве экрана используется фольгированный лист. На этапе очистки в месте соединения может оказаться сторона, которая не проводит электрический ток. Контакт нарушается и, следовательно, сигнал оказывается потерянным.

Можно ли соединять кабель и штекер, если они отличаются по размеру?

Если коннектор больше, он будет болтаться, что негативно отразится на качестве изображения. Когда же элемент меньшего размера, он с трудом состыкуется с проводом, что увеличит риск его поломки. Поэтому целесообразно приобретать штекеры нужного диаметра.

Могут ли возникнуть проблемы, если во время подготовки сделать насечку на центральной жиле?

Это случается, когда изоляция удаляется неаккуратно. Нож задевает провод, и во время соединения надламывается. Это приводит к нарушению контакта и потере сигнала. Аналогичная ситуация возникает при сильных изгибах, которые влекут перелом внутреннего проводника.







4.5 / 5 ( 25 голосов )

Как удлинить и нарастить телевизионный кабель от антенны

В конце зимы у меня на даче упавшей глыбой льда оборвало антенный кабель. С наступлением весны я решил перенести антенну в другое место, всвязи с чем мне пришлось удлинить телевизионный кабель. Новый бросать совсем не с руки ввиду некоторых обстоятельств, так что нарастить его — самое оптимальное решение! То же самое часто приходится делать чтобы соединить коаксиальный кабель при обрыве в подъезде или по квартире. Это самый простой способ ремонта телевизионного кабеля и я сегодня про это подробно расскажу!

Подготовка и инструмент

Из инструмента нам с Вами понадобятся обычные кусачки-бокорезы и строительный нож (вместо строительного может подойти и канцелярский). Для соединения концов телевизионного кабеля нужны специальные штекеры для соединения коаксиального кабеля. Их ещё называют F-разъёмы.

Конкретнее нам нужны два нарезных F-коннектора FS-5 и один прямой F-переход. Стоят они обычно совсем недорого!

При необходимости нарастить антенный кабель при переносе телевизора или антенны, Вы должны так же купить ещё и кабель. Для этого перед походом в магазин внимательно осмотрите свой провод и перепишите маркировку, а ещё лучше отрежьте от него небольшой кусочек и с ним уже идите в магазин.

Соединение коаксиального кабеля

Существует несколько способов как соединить телевизионный кабель между собой:

1. Применение F-разъёмов
2. Использование сплиттера
3. Пайка концов кабеля
4. Скрутка кабеля

Я буду рассматривать только первые два способа. И вот почему.

Я просто не вижу смысл паять коаксиал в то время, когда есть современные способы соединения кабеля. Да и паять умеет не каждый. А скрутка коаксиала — это вообще крайне ненадёжное соединение и так делать не надо!

Используем F-разъёмы

Перед тем как приступить к наращиванию провода, его необходимо правильно разделать. С помощью ножа аккуратно снимаем верхнюю оболочку, не повреждая экран. Экранированную оплетку надо отогнуть в обратную сторону.

Далее надо кусачками снять изоляцию с центральной жилы так, чтобы примерная длина её была около полутора сантиметров. Так надо сделать с обоих концов соединяемого антенного кабеля. После этого надо на каждый конец накрутить F-разъём так, чтобы центральная жила не контактировала с внешним экраном и выступала из коннектора примерно на 5 миллиметров.

После этого надо взять в руки прямой F-переход, вставить в него по очереди один конец, закрутить гайку, потом второй конец и закрутить гайку. Получиться должно вот так:

Для более крепкой фиксации я советую место соединения обмотать изолентой. Это не даст ему развалиться при изгибах и деформации.

Это был первый вариант того, как удлинить антенный кабель. Но есть и второй способ, который для многих может оказаться более практичным.

Телевизионный тройник-сплиттер

Сначала разберемся что такое сплиттер и в каких случаях он используется. Телевизионный сплиттер представляет собой небольшую коробочку, имеющую один вход и два или более выходов. Предназначен он для разветвления телевизионной антенны на несколько телевизоров. Поэтому при выборе сплиттера стоит заранее определиться с нужным количеством выходов. Как Вы понимаете, его можно использовать не только, как тройник, но и как простой способ соединить телевизионный кабель.

Благодаря имеющимся креплениям это устройство можно прикрутить к стене и оно будет надёжно держаться. Этот способ наращивания антенного кабеля схож с предыдущим, так что я не буду снова рассказывать как заделать концы провода в F-разъёмы и прикрутить их. Здесь надо сделать всё то же самое, просто в роли прямого F-перехода используется телевизионный тройник-сплиттер. Главное не перепутайте вход и выход! Чем удобен этот вариант, так это тем, что Вы можете от этого соединения подключить ещё один ТВ. То бишь есть возможность  дальнейшего разветвления!

Внимание! Грамотно и качественно выполненная работа никак не отразится на качестве принимаемого сигнала. Если у Вас возникли какие-то неисправности или после всего ухудшилось качество приёма ТВ-сигнала, тогда надо тщательно проверить все соединения.

сплиттер, f-разъёмы, скрутка и припаивание

Качественно выполненное соединение участков коаксиального антенного кабеля не способно негативно сказаться на уровне принимаемого ТВ сигнала.Перечень необходимых материалов и инструментов для стыковки будет зависеть от выбранного способа соединения. Если вы придете в специализированный магазин, то встретите минимум 5-10 видов кабеля значительно отличающихся друг от друга. Вам нужен не просто кусок качественного провода, а отрезок кабеля наиболее схожего по характеристикам с имеющимся.

Подготовка и инструмент

Из инструмента нам с Вами понадобятся обычные кусачки-бокорезы и строительный нож (вместо строительного может подойти и канцелярский). Для соединения концов телевизионного кабеля нужны специальные штекеры для соединения коаксиального кабеля. Их ещё называют F-разъёмы.

Конкретнее нам нужны два нарезных F-коннектора FS-5 и один прямой F-переход. Стоят они обычно совсем недорого!

При необходимости нарастить антенный кабель при переносе телевизора или антенны, Вы должны так же купить ещё и кабель. Для этого перед походом в магазин внимательно осмотрите свой провод и перепишите маркировку, а ещё лучше отрежьте от него небольшой кусочек и с ним уже идите в магазин.

Когда необходимо наращивание

Телевизионный кабель требуется нарастить в следующих случаях:

• если он случайно повреждён на каком-то участке своей длины, а при удалении этого участка оставшейся длины стало не хватать;
• при перестановке мебели телевизор занял другое место, в результате чего длина кабеля оказалась недостаточной;
• перенос антенны в другое место также потребовало внешнего наращивания телевизионного провода.

В последнем случае, возможно, понадобится ещё и дополнительный антенный усилитель, чтобы компенсировать потери в кабеле гораздо большей длины.

Телевизионный удлинитель

Если вам не хватает буквально небольшого количества кабеля, и вы не желаете своими руками сделать так, чтобы вопрос как сделать так, чтобы ТВ кабель доставал до аппаратуры, можете воспользоваться удлинителем.

Читайте здесь — Пылесос своими руками: пошаговая инструкция как сделать простой и эффективный обычный и моющий пылесос (90 фото и видео)

Есть много различных видов удлинителей. Можно найти длиной до 20 м, но их цена во много раз превышает стоимость коаксиального кабеля.

Как выбрать телевизионный кабель

При покупке TV-кабеля выбор марки производится по нескольким параметрам.

Волновое сопротивление

Все ТВ-кабеля имеют волновое сопротивление 75 Ом. Это зависит от соотношения диаметров оплётки и центральной жилы и определяется на заводе при проектировании кабеля.

Толщина кабеля

Кроме волнового, имеет значение обычное сопротивление. Чем кабель толще, тем большее сечение имеет центральная жила, и на большее расстояние передаётся сигнал. Для квартир и многоэтажных домов, на расстояние до 30 метров достаточно 6 мм. При использовании толстой наружной изоляции диаметр кабеля увеличивается.

Материал оплетки

Центральная жила всегда медная или стальная омеднённая. ВЧ сигнал проходит по поверхности, поэтому её материал не имеет значения.

Центральный проводник окружён диэлектриком, материал которого также не важен. Дальше во всех кабелях следует алюминиевая фольга, окружённая оплёткой. Чем она плотнее, тем кабель качественнее. Материал оплётки может быть разный:

• медь – имеет хорошие параметры, но дорогая;
• алюминий – дёшев, но непрочен;
• нержавеющая сталь – оптимальное соотношение цена/качество.

Внешняя изоляция

При установке антенны в помещении материал наружной оболочки значения не имеет. При использовании его на улице, наружная изоляция должна быть предназначена для наружной установки, иначе она под воздействием ультрафиолета, перепада температур и других факторов потрескается, и кабель выйдет из строя.

Важно!

В кабеле, который протягивается по воздуху, обязательно должна быть несущая стальная жила.

Разновидности удлинителей антенны и правила соединения

Антенные удлинители выпускаются готовыми – кабель с уже имеющимися F-разъёмами и штекерами либо коннекторами типа «тюльпан».

Длина кабеля равна нескольким метрам. Использовать большую длину (более 10 м) нет смысла – в антенне нужен дополнительный широкополосный усилитель, рассчитанный на «дециметровый» диапазон.

Для комнатной антенны, где затухание сигнала обеспечивается стенами самого дома, здания, строения, достаточно и 5 м кабеля.

До 2020 года аналоговое телевидение, использовавшее и «метровый» диапазон частот, нуждалось в составном антенном усилителе, рассчитанном на полосу частот 49-860 МГц. С приходом цифрового ТВ диапазон, в котором работает телевидение полностью цифрового формата, диапазон «сжался» с 480 до 600 МГц. При этом в одной полосе частот на 8 МГц, рассчитанной на один аналоговый канал, вещает целый мультиплекс цифрового телевидения – от 8 до 10 телеканалов стандартной чёткости либо 1-3 HD-канала.

Развитие «цифры» позволяет смотреть телеканалы практически без эфирного шума, а при недостаточном уровне сигнала изображение попросту затормозится. Чтобы этого избежать, были придуманы удлинители и антенные усилители.

Самые распространённые способы удлинить кабель – использовать F-коннекторы или сплиттеры. Первые позволяют нарастить кабель, почти не нарушая целостность структуры кабеля: оплётки, служащей экраном от внешних помех, и центрального проводника. Вторые же делают антенну коллективной, служа в качестве концентраторов (разветвителей). Сплиттеры могут содержать в себе дополнительный усилительный каскад – так называемый активный разветвитель, но чаще используются пассивные соединительные устройства.

Чтобы соединить разрыв кабеля F-разъёмом, сделайте следующее:

1. Снимите защитную оболочку оплётки на 2,5 см.
2. Расплетите оплётку (она состоит из тонких проволочек) и отведите её назад.
3. Снимите защитную оболочку центрального проводника на расстоянии 1 см. Будьте аккуратны – жила не должна иметь насечек (зачастую это омеднённая сталь или алюминиевый сплав), которые могут привести к разрыву.
4. Разберите разъём, открутив удерживающую гайку, наденьте гайку на кабель.
5. Впрессуйте центральную жилу с проводником в разъёмно-штекерный переход с одной из сторон. Конец центрального проводника выйдет с обратной стороны переходника (нужно не более 5 мм).
6. Закрутите гайку. Она прижмёт оплётку и не даст кабелю легко выдернуться из переходника.
7. Аналогично зачистите и впрессуйте другой конец в месте разрыва кабеля.

Центральные проводники в переходнике соприкоснутся друг с другом, а оплётки соединятся посредством корпуса. Если кабель заменён целиком на более длинный – соединение с телевизором выполняется напрямик: вместо традиционного разъёма типа «тюльпан» в самом телеприёмнике уже есть встроенный F-разъём.

Чтобы соединить кабели от нескольких телевизоров через сплиттер, следует выполнить такие операции:

• впрессовать концы кабелей в штекеры по вышеприведённой схеме;
• подключить антенну (с усилителем) ко входу сплиттера, а телевизоры – к его выходам.

Разместите сплиттер в удобном месте. Проверьте, что телесигнал на всех телевизорах есть, для чего переключитесь на разные каналы (если их несколько) на каждом подсоединённом телевизоре. Если на антенне или в сплиттере есть телеусилитель, то нужно проверить, что он включён (питание на него поступает).

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Через сплиттер можно подключить несколько телевизоров

Соединение коаксиального кабеля

Существует несколько способов как соединить телевизионный кабель между собой:

1. Применение F-разъёмов2. Использование сплиттера3. Пайка концов кабеля4. Скрутка кабеля

Я буду рассматривать только первые два способа. И вот почему.

Я просто не вижу смысл паять коаксиал в то время, когда есть современные способы соединения кабеля. Да и паять умеет не каждый. А скрутка коаксиала — это вообще крайне ненадёжное соединение и так делать не надо!

Используем F-разъёмы

Перед тем как приступить к наращиванию провода, его необходимо правильно разделать. С помощью ножа аккуратно снимаем верхнюю оболочку, не повреждая экран. Экранированную оплетку надо отогнуть в обратную сторону.

Далее надо кусачками снять изоляцию с центральной жилы так, чтобы примерная длина её была около полутора сантиметров. Так надо сделать с обоих концов соединяемого антенного кабеля. После этого надо на каждый конец накрутить F-разъём так, чтобы центральная жила не контактировала с внешним экраном и выступала из коннектора примерно на 5 миллиметров.

После этого надо взять в руки прямой F-переход, вставить в него по очереди один конец, закрутить гайку, потом второй конец и закрутить гайку. Получиться должно вот так:

Для более крепкой фиксации я советую место соединения обмотать изолентой. Это не даст ему развалиться при изгибах и деформации.

Это был первый вариант того, как удлинить антенный кабель. Но есть и второй способ, который для многих может оказаться более практичным.

Телевизионный тройник-сплиттер

Сначала разберемся что такое сплиттер и в каких случаях он используется. Телевизионный сплиттер представляет собой небольшую коробочку, имеющую один вход и два или более выходов. Предназначен он для разветвления телевизионной антенны на несколько телевизоров. Поэтому при выборе сплиттера стоит заранее определиться с нужным количеством выходов. Как Вы понимаете, его можно использовать не только, как тройник, но и как простой способ соединить телевизионный кабель.

Благодаря имеющимся креплениям это устройство можно прикрутить к стене и оно будет надёжно держаться. Этот способ наращивания антенного кабеля схож с предыдущим, так что я не буду снова рассказывать как заделать концы провода в F-разъёмы и прикрутить их. Здесь надо сделать всё то же самое, просто в роли прямого F-перехода используется телевизионный тройник-сплиттер. Главное не перепутайте вход и выход! Чем удобен этот вариант, так это тем, что Вы можете от этого соединения подключить ещё один ТВ. То бишь есть возможность  дальнейшего разветвления!

Внимание! Грамотно и качественно выполненная работа никак не отразится на качестве принимаемого сигнала. Если у Вас возникли какие-то неисправности или после всего ухудшилось качество приёма ТВ-сигнала, тогда надо тщательно проверить все соединения.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Правила прокладки кабеля

Чтобы проводка служила долго, прокладывать её следует по определённым правилам:

• На максимальном расстоянии от электропроводки. Пересечение с электрокабелями следует производить под прямым углом;

Важно! Для уменьшения помех эти провода не прокладываются рядом, в одном кабельном канале или трубе.

• Минимальное число соединений. Нужно использовать только заводские коннекторры или пайку;
• Не сворачивать телекабель в кольцо. Получается катушка индуктивности, ослабляющая сигнал;
• Не изгибать провод под прямым углом. При необходимости использовать угловые коннекторы.

Правильно выполненное соединение телевизионных кабелей обеспечит хорошую передачу сигнала и качественное изображение, а знание того, как соединить телевизионный кабель, позволит сделать эту работу самостоятельно, без помощи специалиста.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Правила прокладки кабеля

При прокладке кабеля следует помнить несколько советов, которые помогут вам насладиться качественной передачей сигнала.

Не рекомендуется располагать кабель вблизи электропроводки или мощных электрических приборов. В кабеле должно присутствовать минимальное количество соединений.

Не рекомендуется сворачивать остатки кабеля в бухты или загибать под острым углом.

При переходе вещания на цифровой стандарт, многие люди столкнулись с проблемой удаленности ретрансляционной вышки. Мы расскажем вам простой способ как при помощи коаксиального кабеля своими руками изготовить ТВ антенну.

Для этого нам потребуется кусок кабеля. Длина не играет большой роли. Но желательно для увеличения уровня сигнала, конструкцию располагать на улице.

С одного конца кабеля мы снимаем верхнюю изоляцию на расстоянии 5 см и скручиваем в жгут саму медную изоляцию вместе с алюминиевой фольгой. После этого снимаем изоляцию с центральной жилы, и скручиваем вместе центральную жилу и скрутку из изоляции.

Отступаем от места снятия изоляции 22 см и снимаем 2 см верхней изоляции вместе с фольгой и медной оплеткой. Стараемся не повредить внутреннюю изоляцию центрального провода.

От конца разреза отмеряем еще раз 22 см, и снимаем верхний изоляционный слой из ПХВ, не повреждая экран кабеля.

Берем конец кабеля с пяти сантиметровой скруткой и накручиваем его на изоляционный слой последнего места. В результате получаем кольцо. Подключаем к телевизору и наслаждаемся уверенным приемом цифровых каналов.

Данный способ является одним из самых простых вариантов изготовления антенны из ТВ кабеля своими руками. Качество приема такой антенны, значительно превышает усиление сигнала при помощи покупных антенн.

Подготовка кабеля. Видео

Как подготовить антенный кабель тв или спутника для использования, расскажет видео ниже.

Нарастить и сделать разветвление телевизионного кабеля можно своими руками, если соблюдать правила, описанные в статье.

Для просмотра эфирных телеканалов, помимо выбора подходящей антенны, необходимо ее корректное подключение. Разберемся, как правильно это сделать, на что обратить особое внимание и как избежать возможных проблем, о которых вы могли и не догадываться.

( 2 оценки, среднее 5 из 5 )

Как правильно спаять антенный кабель

Вы ещё смотрите телевизор? Несмотря на увеличение популярности и доступности интернета, доля телезрителей в России не снижается. Расширение тематических каналов привело к индивидуализации предпочтений – каждый теперь может найти передачу на свой вкус. Но что делать, если антенный кабель погрызла собака или вы купили ещё один телевизор для установки в соседней комнате?

Поводом для необходимости соединения антенного кабеля может также стать перепланировка в комнате, когда требуется добавить недостающую длину. Существует несколько способов выполнить задуманное: использование F-разъемов или сплиттера, спайка или скрутка контактов. Расскажу вам каждый из озвученных методов с нюансами их применения. Не переключайтесь!

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

С переходом аналогового вещания в цифровой вид, требование телевизоров к транслируемому сигналу увеличилось. Жители пригорода и деревень теперь используют ТВ-тюнеры с усилителями. Поэтому качество соединения телевизионных проводов встало на первый план.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание антенного кабеля начинается с подготовки его отрезков:

1. Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
2. Заверните оболочку в противоположном направлении и полностью удалите ее.
3. Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать. На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
4. Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
5. Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
6. Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

1. На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
2. Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
3. Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
4. Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
5. Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
6. Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
7. Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
8. С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
9. Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
10. Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Метод скрутки

Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.

В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.

Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг – собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами: ☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса; ☞ С использованием переходника TV F-гнездо – F-гнездо; ☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля

с использованием переходника F-гнездо – F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Вы ещё смотрите телевизор? Несмотря на увеличение популярности и доступности интернета, доля телезрителей в России не снижается. Расширение тематических каналов привело к индивидуализации предпочтений – каждый теперь может найти передачу на свой вкус. Но что делать, если антенный кабель погрызла собака или вы купили ещё один телевизор для установки в соседней комнате?

Поводом для необходимости соединения антенного кабеля может также стать перепланировка в комнате, когда требуется добавить недостающую длину. Существует несколько способов выполнить задуманное: использование F-разъемов или сплиттера, спайка или скрутка контактов. Расскажу вам каждый из озвученных методов с нюансами их применения. Не переключайтесь!

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

С переходом аналогового вещания в цифровой вид, требование телевизоров к транслируемому сигналу увеличилось. Жители пригорода и деревень теперь используют ТВ-тюнеры с усилителями. Поэтому качество соединения телевизионных проводов встало на первый план.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание антенного кабеля начинается с подготовки его отрезков:

1. Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
2. Заверните оболочку в противоположном направлении и полностью удалите ее.
3. Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать. На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
4. Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
5. Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
6. Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

1. На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
2. Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
3. Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
4. Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
5. Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
6. Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
7. Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
8. С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
9. Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
10. Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Метод скрутки

Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.

В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.

Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.

Как соединить телевизионный кабель между собой

Почему нельзя сгибать провод под прямым углом?

В этом случае центральная жила может преодолеть слой внутренней изоляции и соприкоснуться с экранирующей оплеткой. Это значительно ослабит сигнал либо телевизор вообще перестанет транслировать изображение.

Каким должен быть радиус изгиба во время прокладки телевизионного провода?

Допустимое значение — пять диаметров самого кабеля. Если радиус меньше, уже повышается вероятность перелома жилы или соприкосновение с оплеткой, что влечет ухудшение качества сигнала.

Как закрепить кабель не стене или полу?

В этом случае могут помочь специальные скобы с дюбель гвоздиками. Обычно они всегда используются для фиксирования проводов. Их требуется прибирать через каждые 30-50 см, чтобы шнур не провисал под собственной тяжестью. Если есть плинтус с кабель каналом, то лучше воспользоваться именно им.

Скобы стандартные или есть разные варианты?

Да, есть разные модификации. Все зависит от диаметра провода, можно приобрести скобы на 3, 5, 8 и прочих значений, рассчитывается в миллиметрах. Важно сначала измерить провод и лишь после этого приобретать крепежные элементы.

На экран не транслируется сигнал, с чем это может быть связано?

При очистке и отворачивании наружного слоя изоляции наверху может оказаться сторона фольги, которая не проводит ток. Из-за этого нет контакта между экраном и разъемом, соответственно, ток не поступает, сигнал теряется и на телевизор ничего не поступает. Рекомендуется проверить место соединения.

Кабель и штекер разного размера, можно ли их соединить?

В большинстве случаев не получится состыковать разные по диаметру элементы. Однако если это все же удалось, штекер будет просто болтаться на проводе, что плохо влияет на качество картинки. В другом случае, когда кабель с трудом входит в штекер, риск сломать деталь повышается. Лучше просто приобрести другой разъем с нужным диаметром.

Что влечет за собой насечка на центральной жиле?

Неаккуратно удаленная изоляция может привести к тому, что ножа заденет жилу. Она может надломиться, что приведет к потере сигнала. То же самое касается и сильных изгибов, которые также могут повлечь за собой перелом центральной детали.

Как правильно сделать кабель для антенны

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

• сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
• снимите отрезанную часть изоляции;
• уложите оплётку вдоль провода подобно отвороту рукава;
• на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

• не роняйте предметы на телевизионный провод и защитите его от ударов;
• не сгибайте место соединения – оно хрупкое;
• не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Часто причиной неисправности телевизионного аппарата становится повреждение антенного кабеля или соединяющего TV-устройство с периферией штекера.

Ознакомившись с представленными в статье советами по выбору и подключению штекера для антенны телевизора, пользователь сможет самостоятельно устранить обозначенную поломку.

Штекер для телевизора

Если раньше для соединения антенного кабеля с телевизионным штекером приходилось прибегать к пайке или подбирать периферию с подходящими разъёмами, то в настоящее время пользователь может собрать необходимую конструкцию при помощи подручных инструментов.

Современные производители комплектующих для телевизоров изготавливают штекеры по международному F-стандарту, который представляет собой своеобразную втулку, накручивающуюся на антенный провод.

Какой антенный штекер лучше

Для соединения с коаксиальным проводом лучше всего подойдёт F-штекер, среди главных преимуществ которого:

• наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
• совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
• простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

Как подготовить кабель

Перед началом монтажа F-штекера необходимо подготовить к подключению антенный кабель. Сняв с провода старый штекер, пользователь должен разрезать внешнюю изоляцию провода по кругу — при удалении защитного слоя нельзя повредить оплётку. Длина надреза не должна превышать 2 сантиметров.

Далее потребуется загнуть изоляцию таким образом, чтобы телекабель сохранил свои экранирующие свойства: часть металлических «волосков» изоляции должна быть скрыта только при дальнейшем подсоединении F-штекера, а не приглажена к телу провода. Податливость изоляции зависит от производителя периферии и физической силы пользователя.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

1. Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
2. Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
3. Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
4. Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
5. Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты. Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
6. Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
7. «Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
8. Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

При переносе антенны или телевизора, а также его повреждениях необходимо нарастить телевизионный кабель. В этой статье рассказывается о том, какие есть способы соединения, и как это сделать самостоятельно.

Устройство кабеля

В центре телекабеля расположен медный провод диаметром 0,3-1 мм. Вокруг него находится полиуретановая изоляция, отделяющая центральную жилу от экрана из алюминиевой фольги и медной оплётки. Кабеля с оплёткой без фольги не соответствуют современным стандартам передачи сигнала.

Вся конструкция защищена от внешних воздействий и ультрафиолета полихлорвиниловой или полиэтиленовой оболочкой.

Внешний диаметр должен быть не менее 6-8 мм, а при прокладке рядом с электропроводкой – 10 мм. Изгибать его под прямым углом нельзя, рекомендуемый радиус – больше 5 см.

Как выбрать телевизионный кабель

При покупке TV-кабеля выбор марки производится по нескольким параметрам.

Волновое сопротивление

Все ТВ-кабеля имеют волновое сопротивление 75 Ом. Это зависит от соотношения диаметров оплётки и центральной жилы и определяется на заводе при проектировании кабеля.

Толщина кабеля

Кроме волнового, имеет значение обычное сопротивление. Чем кабель толще, тем большее сечение имеет центральная жила, и на большее расстояние передаётся сигнал. Для квартир и многоэтажных домов, на расстояние до 30 метров достаточно 6 мм. При использовании толстой наружной изоляции диаметр кабеля увеличивается.

Материал оплетки

Центральная жила всегда медная или стальная омеднённая. ВЧ сигнал проходит по поверхности, поэтому её материал не имеет значения.

Центральный проводник окружён диэлектриком, материал которого также не важен. Дальше во всех кабелях следует алюминиевая фольга, окружённая оплёткой. Чем она плотнее, тем кабель качественнее. Материал оплётки может быть разный:

• медь – имеет хорошие параметры, но дорогая;
• алюминий – дёшев, но непрочен;
• нержавеющая сталь – оптимальное соотношение цена/качество.

Внешняя изоляция

При установке антенны в помещении материал наружной оболочки значения не имеет. При использовании его на улице, наружная изоляция должна быть предназначена для наружной установки, иначе она под воздействием ультрафиолета, перепада температур и других факторов потрескается, и кабель выйдет из строя.

Важно! В кабеле, который протягивается по воздуху, обязательно должна быть несущая стальная жила.

Как удлинить телевизионный кабель

Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

Через переходник или штекером и гнездом

Самый простой и быстрый способ выполнить соединение телевизионного кабеля – F-штекер и F-гнездо:

• Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
• Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
• Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
• На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
• Операции 1-4 повторяются для второго конца кабеля;
• Подготовленные F-штекера закручиваются в F-гнездо.

Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

Соединение пайкой

Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

• Ножом надрезается внешняя оболочка на длину 50-60 мм;

Осторожно! Экранирующая оплётка должна остаться неповреждённой.

• Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
• Центральная жила обрезается до длины 20мм;
• На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить «ступеньку»;
• Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
• Операции 1-5 повторяются для другого кабеля;
• Центральные жилы соединяемых проводов спаиваются «внахлёст». Неровности и потёки олова убираются надфилем или паяльником;
• Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
• Алюминиевая фольга экрана возвращается на место;
• Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
• На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
• Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку.

Скрутка

Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

• Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
• Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

Соединение нескольких кабелей через сплиттер

При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или «краб».

Это небольшая коробочка с одним входом, отмеченным «IN» и несколькими выходами, отмеченными «OUT». Подключение телекабелей производится через F-разъёмы или TV-штекера.

Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать «краб» с запасными выходами.

При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

Правила прокладки кабеля

Чтобы проводка служила долго, прокладывать её следует по определённым правилам:

• На максимальном расстоянии от электропроводки. Пересечение с электрокабелями следует производить под прямым углом;

Важно! Для уменьшения помех эти провода не прокладываются рядом, в одном кабельном канале или трубе.

• Минимальное число соединений. Нужно использовать только заводские коннекторры или пайку;
• Не сворачивать телекабель в кольцо. Получается катушка индуктивности, ослабляющая сигнал;
• Не изгибать провод под прямым углом. При необходимости использовать угловые коннекторы.

Правильно выполненное соединение телевизионных кабелей обеспечит хорошую передачу сигнала и качественное изображение, а знание того, как соединить телевизионный кабель, позволит сделать эту работу самостоятельно, без помощи специалиста.

Видео

Соединение телевизионного кабеля

Практически в любой квартире есть телевизор, и довольно часто не один, а сразу несколько, и соответственно к нему подведен телевизионный кабель от антенны. В этой статье будет рассказано, как правильно выбрать необходимый кабель, как профессионально осуществить соединение телевизионного кабеля, и как подключить. Правильное название телевизионного кабеля – коаксиальный, именно благодаря ему на наши телевизоры поступают качественные сигналы, которые позволяют нам наслаждаться телепередачами или же фильмами. Качественное соединение антенного кабеля При прокладке телевизионного кабеля самое главное это соединение, во первых их должно быть как можно меньше, во вторых выполнены они должны быть качественно и правильно, при некачественном соединении все ваши каналы будут показывать с сильными помехами. Все соединения телевизионного кабеля должны быть осуществлены таким образом, что бы экранизирующая оплетка сохранилась в целости и сохранности. Для того что бы удлинить антенный кабель применяются специальные разъемы, соединение телевизионного кабеля скруткой запрещается. На концы кабеля фиксируются разъемы, таким образом, что бы избежать трения оплетки с медной жилой, и затеем между собой, скручивают на резьбу. Таким же способом на конец кабеля, который будет подключен непосредственно к телевизору. При необходимости если нужно развести телевизионный кабель на пару телевизоров, используется краб, все соединения на нем выполнены в специальных разъемах. Услуги нашей антенной службы Во избежание различных проблем не рекомендуется экспериментировать с самостоятельными работами. А лучше всего доверить соединение ТВ кабеля и монтаж профессионалам нашей компании. У нас работают высококвалифицированные мастера, которые в кратчайшие сроки осуществят не только качественное подключение вашего оборудования, но и помогут вам настроить ваш телевизор.

Профессиональное соединение телевизионного кабеля без праздников и выходных!

 Если вы задумали соединить телевизионный кабель, к примеру для того чтобы удлинить или восстановить разрез, не стоит забывать, что любое соединение способно резко ухудшить качество передачи сигнала. Соединить антенный кабель можно несколькими способами: Первый способ самый надежный и проверенный, соединение при помощи накручивания на оба конца кабеля гаек и закрепление обоих концов соединителем. Соединитель представляет собой цилиндр, который имеет внешнюю резьбу, сквозное отверстие, которое предназначено для центральной жилы, отверстие имеет такой размер, который позволяет жилам соединенных кабелей контактировать друг с другом; После как два конца ТВ кабеля соединены, рекомендуется сделать соединение более надежным обмотав его изолентой, это позволит избежать разрыв кабеля при его последующем натяжении; Второй способ, необходимо взять и закрутить те же самые гайки на оба конца кабеля, затем на один накрутить штекер «папа», а на другое тв гнездо штекер «мама». Этот способ будет идеальным решением для простого удлинения антенного кабеля, и если случайно дернут это соединение оно разорвется. При разрыве можно снова все смотать изолентой; Третий способ саамы ненадежный – это простоя скрутка. Недостаток в том, что с этой скруткой, тот участок, где располагается соединение, совсем не защищен от электро помех как в первом и во втором способе. И из-за этого на экране вашего телевизора могут появиться помехи. Еще пару полезных советов, старайтесь избегать большого количества соединений на кабеле. Можно допустить 1-2 не более. И второй, если вы все-таки сделали соединение на антенном кабеле, то оставляйте это место легкодоступным, не надо замуровывать его в стену или прятать под плинтус. Всегда существует вероятность того, что соединение придет в негодность или будет осуществлено не качественно.

Как подключиться | Сеть RU-tv

Посмотрите наше руководство по настройке, которое поможет подключить телевизор к сети RU-tv.

На что следует обратить внимание

Перед покупкой любого телевизора убедитесь, что он поддерживает QAM 256. Если вы не знаете, обратитесь к производителю. Многие телевизоры из коробочных магазинов и сетевых магазинов не совместимы с QAM 256.

Контрольный список для подключения

Если ваш телевизор не работает, следуйте этому контрольному списку, чтобы определить, почему вы не получаете сигнал.

Совместимый телевизор

Убедитесь, что ваш HD-телевизор может настроиться на RU-tv. Ваш телевизор должен иметь встроенный тюнер, совместимый с QAM 256. См. Наш справочный список QAM 256.

Включение питания

Ваш телевизор подключен к розетке?

Кабель подключен

Подключен ли провод коаксиального кабеля к настенному разъему и подключен ли к телевизору?

Тюнинг ТВ

Вы пытались настроить телевизор? Выберите Menu> Channel> Auto Program / Cable Program> Tuning

.

Заключительные шаги

Попробуйте использовать на этаже другой телевизор, который работает в другой комнате, и настройте его на свой порт:

• Если другой телевизор успешно настраивается на каналы RU-tv, значит, с вашим телевизором возникла проблема, которую вы должны решить.
• Если другой телевизор не работает, значит, с портом что-то не так. Отправьте онлайн-билет, чтобы запросить ремонт.

Часто задаваемые вопросы по быстрому подключению

1. Какое оборудование необходимо для получения услуги RU-tv?

Для просмотра RU-tv необходим телевизор, принимающий чистый цифровой сигнал QAM 256, а также коаксиальный кабель.

2. Как проверить, совместим ли мой телевизор с QAM 256?

Найдите номер своей модели на веб-сайте производителя телевизора или обратитесь к руководству пользователя телевизора.

3. Мой телевизор поддерживает QAM, но не принимает каналы.

Попробуйте использовать на полу другой телевизор, который работает в другой комнате, и настройте его на свой порт.

• Если другой телевизор успешно настраивается на каналы RU-tv, значит, с вашим телевизором возникла проблема, которую вы должны решить.
• Если другой телевизор не работает, значит, с портом что-то не так. Отправьте онлайн-билет, чтобы запросить ремонт.

4.Я получаю не все каналы.

Просканируйте каналы еще раз. Если вы видите какие-то каналы, значит, канал работает.

5. У меня плохой прием.

Если изображение на экране нечеткое или искаженное, проверьте подключение кабеля. Если это не сработает, попробуйте телевизор в комнате другого ученика. Если ваш телевизор по-прежнему не работает, проблема в телевизоре. Если этот телевизор работает в другой комнате, попробуйте выполнить следующие действия:

• Возьмите ТВ-кабель из их комнаты и попробуйте в своей комнате.Если телевизор работает с новым кабелем, вам необходимо заменить кабель.
• Если телевизор по-прежнему не работает, проблема может быть в кабельном порте в вашей комнате. Отправьте онлайн-билет, чтобы запросить ремонт.

6. Иногда трансляция на канале HD больше похожа на канал стандартной четкости. Почему это?

Иногда в сетях может отображаться классический или более старый контент, который изначально был записан только в стандартном разрешении. Это означает, что даже если вы смотрите сигнал HD, исходный контент будет отображаться в стандартном разрешении.

7. Будет ли TiVo работать в Rutgers?

№

8. Куда мне следует сообщать о проблемах с моей телевизионной службой?

Убедившись, что вы выполнили все шаги по настройке и устранению неполадок подключения, вы можете отправить онлайн-заявку.

9. Что делать, если все работает?
Наслаждайтесь!

Подключите цифровое телевидение

* Примечание. Аналоговое телевидение больше не может работать с нашей сетью.

RU-tv транслирует большинство своих каналов в стандарте QAM 256. Есть несколько способов подключить цифровое телевидение к нашей системе. Тип оборудования, которое у вас есть, будет определять вашу настройку.

Вещи, которые вам нужны

• Цифровой телевизор и руководство пользователя (СОВЕТ: Если у вас нет руководства пользователя для вашего телевизора, попробуйте поискать на веб-сайте производителя.)
• Оригинальный пульт дистанционного управления
• Коаксиальный кабель с F-разъемами на каждом конце (это обычный тип кабеля, который у вас уже есть; если у вас его нет, вы можете найти комплект для подключения кабеля в университетском книжном магазине или в магазине бытовой электроники.)
• В зависимости от типа телевизора могут потребоваться два коротких коаксиальных кабеля и «разветвитель». Обратитесь к руководству по эксплуатации.

Что делать

1. Включите телевизор в электрическую розетку.
2. Подключите один конец коаксиального кабеля к кабельному выходу на настенной панели.
3. Подключите другой конец кабеля к разъему на задней панели телевизора. Если в вашем телевизоре есть F-образные фитинги для антенны и кабеля, необходимо подключить разветвитель к кабелю, идущему от настенной панели.Затем подключите один из выходов разветвителя к разъему «Антенна» на телевизоре, а другой выход разветвителя — к разъему «Кабель».
4. Включите телевизор и следуйте инструкциям в руководстве пользователя или экранном руководстве по настройке канала.
   Для приема всех доступных каналов вам нужно будет настроиться как на кабель , так и на антенну . Для этого может потребоваться дважды запустить программирование каналов. Каналы вещания, предлагающие некоторую HD, доступны, как если бы они поступали через антенну.

5. Вы должны увидеть четкое изображение. Если нет, ознакомьтесь с полезными советами в нашем руководстве по устранению неполадок.
6. Обратитесь к списку каналов для получения конкретных списков каналов и распечатываемого руководства по каналам.

Ссылки для телевизоров, совместимых с QAM 256

• Coby — Модель TFTV3229 32 «имеет совместимый тюнер QAM
• Dynex — Только ограниченные модели имеют тюнер QAM, DX-32L151A11 НЕ совместим с
Элемент
• — Некоторые модели имеют тюнер QAM, который можно разблокировать с помощью кода.Пожалуйста, свяжитесь с Element для получения кода. ELEFW-195, ELEFW-328 и ELEFW-231 НЕ совместимы с
• Insignia — Только ограниченные модели имеют тюнер QAM
• LG — Большинство моделей с 2007 года имеют QAM-тюнер
• Olevia — Модель 226-T11 имеет совместимый QAM-тюнер
• Samsung — Все модели с 2009 года оснащены QAM-тюнером
• Sansui — Модель HDLCD3212C имеет совместимый тюнер QAM
• Sony — Большинство моделей с 2007 года имеют тюнер QAM
• Sylvania — Похоже, нет тюнеров QAM
• Toshiba — Большинство моделей с 2007 года имеют тюнер QAM
• Vizio — Модель VOJ320F1A имеет совместимый тюнер QAM
• Westinghouse — Некоторые модели имеют тюнер QAM.Попробуйте использовать код активации 14159. DWM32h2G1 НЕ совместим, а DWM42F2G1 НЕ совместим.

Начать поиск неисправностей

Найдите настенную пластину в своей комнате, на которой есть разъемы для телефона, передачи данных и телевидения. У некоторых зданий есть другие настенные панели, которые больше не активны. Убедитесь, что вы подключили телевизор с поддержкой кабельного телевидения к настенной пластине, как показано на рисунке.

Обратите внимание, что RU-tv в настоящее время не поддерживает Windows Media Center.

Прочтите наше руководство по устранению неполадок, чтобы получить дополнительную помощь.

10 лучших коаксиальных кабелей для ТВ, рассмотренные и оцененные в 2021 году

Для людей всех возрастов телевизор является основным источником новостей, развлечений и даже отдыха. Эти устройства делают сигналы слышимыми и видимыми для всех зрителей. Хотя большая часть населения полагается на телевизоры в эти непростые времена, необходимо оставаться восприимчивыми к информации, которая нас беспокоит.

Наличие качественного доступа к сетевым сигналам идеально подходит для пользователя телевизора.Но если одна из ваших проводок не работает, ничего хорошего не произойдет. В таких случаях требуется лучший коаксиальный кабель для телевидения.

Эти шнуры отвечают за преобразование сигналов в данные, совместимые с телевизорами. Это делает просмотр стоящим и поддерживает ваши дисплеи в идеальном состоянии. Итак, возьмите свои пульты с собой и не забудьте отметить соответствующие аспекты до конца этой статьи.

Лучший коаксиальный кабель для телевизора Обзоры

1.Коаксиальный ТВ-кабель Amazon Basics

Подключите телевизоры и видеомагнитофоны с помощью коаксиального телевизионного антенного кабеля Amazon Basics. Этот кабель F-типа подключается к различным модемам, приемникам и другим устройствам с портами F-типа. Я пользуюсь этим шнуром, потому что он работает со всеми моими домашними мониторами и приемниками.

Мне нравится использовать этот коаксиальный кабель, потому что мне кажется, что меня не беспокоит фоновый шум от электромагнитных и радиочастотных помех. Эта особенность связана с трехслойным алюминиевым экраном изделия.Кроме того, этот кабель поставляется с никелированными разъемами, которые помогают снизить потери сигнала.

Установить этот продукт очень просто, поскольку он поставляется с двумя удобными крышками, которые можно снять с меньшими усилиями. Кроме того, вам не потребуются дополнительные инструменты для подключения кабеля к периферийным устройствам. Все, что вам нужно сделать, это снять крышку центрального проводника и крышку захвата, когда это необходимо, затем затянуть штекерные разъемы на портах с внутренней резьбой.

Этот кабель Amazon Basics всегда обеспечивает своих клиентов годовой ограниченной гарантией.Этот аспект актуален в случае возникновения каких-либо проблем с проводом. Его нет в большинстве обзоров, но я считаю, что этот коаксиальный кабель безопасен от огня, что соответствует сертификату CL2. Пожары, возможно, случаются нечасто с этими проводами, но эта область все еще является для меня фактором.

Однако я считаю белые пластиковые колпачки ненужными, потому что их трудно вытащить, и это может привести к повреждению кабеля, если все сделано неправильно. Все, что вам нужно для коаксиального подключения, — это крышка, затягиваемая пальцами.

Плюсы

• Подключается к телевизорам, модемам и другим портам F-типа
• Трехслойный алюминиевый экран для предотвращения электромагнитных и радиопомех
• Никелированные разъемы для уменьшения потерь сигнала
• Простота установки и использования
• Поставляется с ограниченной гарантией на 1 год
• Сертификат CL2, что делает его защищенным от огня

Минусы

• Белые пластиковые колпачки могут быть ненужными

Несмотря на это, мне нравится, как получилась моя установка.Я считаю, что этот кабель подходит и безопасен для моих домашних устройств. Благодаря этому прием моего телевизора на высшем уровне, и я почти не слышу искажений сигнала.

2. Коаксиальный кабель медиамоста

Коаксиальный кабель Mediabridge с трехуровневым экранированием является идеальным кабелем RG6, который можно использовать как внутри, так и снаружи помещений. Этот продукт имеет куртки из ПВХ с защитой от ультрафиолета, которые могут выдерживать влажные и морозные погодные условия. Это означает, что я могу проложить этот коаксиальный кабель где угодно, если это безопасно.

Этот кабель не только подходит для изменяющегося климата, но также подходит для монтажа в стене. Я считаю, что это действительно так, потому что продукт имеет сертификаты UL и CL2. Так что, если вы хотите спрятать коаксиальные кабели за фасадами стен, это может быть для вас привлекательным вариантом.

Организация таких длинных кабелей не должна быть сложной задачей. Этот коаксиальный кабель ultra-series имеет удобную для путешествий конструкцию с двумя язычками, что позволяет держать провода в чистоте. Я думаю, что этот аксессуар на липучке полезен для пользователей, у которых слишком длинные кабели для предполагаемого использования.

Я всегда получаю максимум от своих денег каждый раз, когда покупаю кабель Mediabridge ultra series. От колпачков для рукояток EZ до алюминиевого экрана и медных проводников, я считаю, что это того стоит. В остальном его легко использовать и просто установить.

С другой стороны, первый заказанный мною кабель не достиг желаемой длины. Я также видел, как другие покупатели жаловались на последнее. Тем не менее, остальные аспекты отличного качества.

Плюсы

• Куртка с защитой от ультрафиолетового излучения и трехслойная защита для внутреннего и наружного использования
• Сертификаты UL и CL2 для установки в стене
• Никелированные разъемы для уменьшения потерь сигнала
• Поставляется с удобной для путешествий конструкцией с двумя язычками, чтобы провода были аккуратными

Минусы

• Может не выйти на ожидаемую длину

С этим коаксиальным кабелем никогда не ошибетесь, потому что его части в целом надежны.Я доволен качеством проволоки и ее стойкостью к элементам. Я хотел бы получить еще один для своего модема.

3. Коаксиальный кабель Monoprice 103030

Лучшее, что мне нравится в четырехэкранированном коаксиальном кабеле Monoprice 103030, — это его 4-слойное экранирование. Я редко вижу это с аудио и коаксиальными кабелями, поэтому я думаю, что эта функция делает продукт уникальным. Помимо исключительности этой марки, она также хорошо справляется с подавлением электромагнитных и радиочастотных помех.

Этот продукт идеально подходит для установок, где имеют место высокие частоты. Благодаря импедансу 75 Ом этот кабель может минимизировать потери сигнала лучше, чем кабель с сопротивлением 50 Ом. Кроме того, 75-омные системы — лучшие усилители сигнала для домашних устройств с таким коаксиальным кабелем RG6.

Долговечность является преимуществом для этой марки, поскольку она имеет литые накладки для снятия натяжения сразу за двумя соединителями. Эти детали необходимы для поддержания оптимального состояния кабеля, несмотря на его изгиб и растяжение.Кроме того, вам не нужно беспокоиться о повреждениях, так как эта марка предлагает пожизненный срок службы вашего коаксиального кабеля.

Еще одна уникальная особенность этого кабеля — позолоченные разъемы. Золото по своей природе устойчиво к коррозии и более прочно, чем другие куски металла. Кроме того, это помогает сохранить проводимость ваших коаксиальных портов и улучшить передачу сигнала.

С другой стороны, мне кажется, что разъемы немного болтаются. Я ожидал кабель с более длинными концами с резьбой, но не такой.Но, несмотря на это, продукт отлично работает даже с моим 45-градусным разъемом.

Плюсы

• 4-х слойное экранирование для улучшенной защиты от помех
• Импеданс 75 Ом, соответствующий отраслевому стандарту, для улучшения сигналов
• Формованные сапоги для снятия натяжения, рассчитанные на долговечность
• Позолоченные разъемы для повышения производительности и устойчивости к воздействию веществ

Минусы

• Разъемы могут немного болтаться

В целом мне нравится, что экранирование становится приоритетом для этого бренда.Мне нравится, как этот коаксиальный кабель обеспечивает стабильность сигналов. Кроме того, он имеет качественную структуру на концах обоих разъемов.

4. Цифровой коаксиальный кабель KabelDirekt

Выровняйте свои аудио- и видеосоединения с помощью цифрового коаксиального аудио-видео кабеля KabelDirekt. Этот коаксиальный кабель поставляется с проводниками из чистой меди, что обеспечивает максимальную эффективность сигнала. Кроме того, провода из чистой меди менее устойчивы к нагреванию и могут выдерживать большую электрическую мощность даже с меньшей изоляцией.

Этот продукт имеет контакты разъема F-типа, которые подходят для спутниковых ресиверов, видеомагнитофонов, антенн, маршрутизаторов, кабельных коробок и других совместимых устройств. С этим кабелем мне больше не нужно беспокоиться о том, будут ли мои настройки в порядке. Точно так же характеристики шнура остаются на высоком уровне независимо от устройства.

Мне нравится ПВХ-оболочка этого кабеля, потому что он прочный, несмотря на то, что он немного тоньше, чем у большинства телевизионных шнуров. Сначала я не был уверен в покупке этого продукта, так как он выглядел ненадежным или недолговечным.Тем не менее, он гибкий, и я использую его уже несколько месяцев.

Этот кабель позволяет не только смотреть множество каналов на своей кабельной приставке, но и получать изображения с разрешением 4K и качеством HDR. Таким образом, вы можете наслаждаться любимыми сериалами с высокой детализацией благодаря этому коаксиальному кабелю. Не беспокойтесь о дефектах, так как этот бренд имеет трехлетнюю гарантию производителя.

Единственное, что меня беспокоит в отношении этого кабеля, — это его восприимчивость к помехам. Это бывает реже, но я думаю, что было бы лучше, если бы у этого кабеля было дополнительное экранирование.

Плюсы

• Проводники из чистой меди для улучшения сигналов и термостойкости
• Хорошо работает с широким спектром устройств
• Прочные и гибкие куртки из ПВХ
• Поддерживает разрешение 4K и изображение HDR
• Поставляется с 3-летней гарантией производителя

Минусы

• Только двухслойное экранирование

Мне нравится гибкость этого ТВ-кабеля и его прочные разъемы.Я могу максимально использовать свои устройства, и у него хорошие сигнальные дорожки. Благодаря этому продукту также стали заметны более качественные изображения. Для меня это лучший коаксиальный кабель для цифрового ТВ.

5. Кабель имеет значение Коаксиальный кабель

Квадратный экранированный коаксиальный кабель Cable Matters 3-Pack поставляется в комплекте из трех коаксиальных шнуров, которые можно использовать для трех отдельных устройств дома. Благодаря этому у вас будет запасной кабель на случай, если вы его повредите или потеряете. Я думаю, что это также экономичный выбор для коаксиальных кабелей.

Этот продукт имеет низкопрофильный компрессионный кожух, что позволяет с легкостью установить кабель. Он не выглядит так красиво, как другие провода, и у него нет колпачков для захвата, но он плотно прилегает. Все, что вам нужно сделать, это совместить порты с разъемами и повернуть последние, чтобы зафиксировать их.

Стойкая к ультрафиолетовому излучению оболочка из ПВХ класса CL2 также делает этот кабель пригодным для использования в жилых помещениях. Помимо этого, он имеет четыре слоя экранирования, состоящих из алюминиевой фольги и слоев оплетки, которые защищают более 90% ваших кабелей от электромагнитных помех.Благодаря этому вы получите улучшенную производительность и долговечность вашего коаксиального кабеля.

Несмотря на то, что этот кабель имеет длину 3 фута, мне нравится толщина медных проводников. Я ожидал провода 22AWG, но этот продукт пришел с 18AWG. Благодаря этому дирижеру я наслаждаюсь лучшим качеством звука и изображения.

Другие кабели могут быть гибкими и прочными одновременно, но не этот. Я считаю этот кабель немного жестким, и иногда мне трудно перемещать настенный телевизор.

Плюсы

• Содержит три кабеля в одной упаковке
• Простота установки и плотная посадка
• Прочная оболочка из проволоки
• Повышенная производительность и устойчивость к электромагнитным помехам
• Толстые проводники 18AWG для лучшего качества звука / изображения

Иметь эти коаксиальные кабели дома — все равно что иметь безграничное количество возможных настроек. Я могу использовать один в гостиной, спальне или подключить их все к коаксиальным разветвителям.Кроме того, они легко подходят ко всем моим домашним устройствам.

6. Спутниковый цифровой коаксиальный кабель Phat

Спутниковый цифровой коаксиальный кабель Phat может быть тем, что вам нужно, если вам нужен длинный кабель. Имея длину 50 футов, вы можете проложить этот кабель через любой угол вашего дома. Вы также можете использовать это для внутреннего и наружного применения.

В этом кабеле используется технология SignalTight, в которой используется мембрана, поддерживающая электрическую целостность между гайкой и штифтом.Этот аспект важен, поскольку стабильность передачи данных является важным фактором для коаксиальных кабелей. Благодаря этому я получаю безупречный сигнал даже при просмотре прямых трансляций.

Помимо чистой белой оболочки из ПВХ, он оснащен разъемами из 100% никелированной латуни. Эти куски металла известны своей прочностью и проводимостью. Кроме того, по сравнению с другими никелированными разъемами этот более прочный.

Мне нравится этот кабель, потому что его корпус достаточно прочный и прочный, чтобы выдерживать частое и тяжелое использование.Сигналы также остаются стабильными, несмотря на растяжение и натяжение коаксиального кабеля. Таким образом, я могу с уверенностью использовать этот кабель для любых других настроек.

Этот кабель также работает с любым устройством, если последнее имеет коаксиальные порты. Я использую этот кабель для модема Comcast, и, похоже, все работает хорошо. В отличие от моего предыдущего шнура, у меня никогда не было проблем с совместимостью с тех пор, как я купил этот кабель.

Я бы хотел, чтобы этот кабель был класса CL3 или хотя бы CL2. Таким образом, я могу быть уверен, что этот продукт обладает хорошей огнестойкостью и может сдерживать горение.

Плюсы

• Длинный кабель на высоте 50 футов
• Для внутреннего и наружного применения
• Технология SignalTight для непрерывности сигнала
• Соединители из 100% никелированной латуни для лучшей проводимости
• Прочная коаксиальная куртка с постоянным сигналом
• Гарантированная совместимость с различными устройствами

Минусы

• Не сертифицированы по классам CL2 или CL3, что может представлять опасность возникновения пожара

Спутниковый кабель Phat облегчает мне задачу, особенно при удаленных соединениях между антеннами, приемниками и другими устройствами.Мне нравится согласованность сигнала, совместимость, и я считаю, что это мой лучший коаксиальный кабель для телевизионной антенны.

7. Коаксиальный кабель GE RG59

Коаксиальный кабель GE RG59 — это идеальный для домашних развлекательных систем шнур с двойным экранированием, который подойдет каждому домовладельцу. Мне нравится дизайн этого кабеля, потому что он гладкий. А под металлическими разъемами у него тонкий молдинг. Таким образом, я могу подключить его даже к вертикально ориентированным портам, не прикладывая дополнительных усилий.

Этот коаксиальный кабель для 4K более удобен в использовании из-за его готовых к привинчиванию разъемов. Для работы этого кабеля не нужно снимать колпачок или крышку проводника. Кроме того, вам не потребуются какие-либо инструменты для подключения антенн к устройствам. Просто подключи и играй и наслаждайся просмотром фильмов.

Мне нравится этот продукт, потому что он передает оптимальные сигналы, необходимые для поддержки вывода видео 1080P HD. Эти сигналы также остаются неизменными. Таким образом, благодаря коаксиальному кабелю видео выглядят более захватывающе и плавно.

Если вам нужно дополнительное экранирование для кабеля, эта марка поставляется с версией с четырьмя экранами. Мне он не понадобился, так как я нахожусь далеко от потенциальных прерывателей сигнала и шума. Вдобавок ко всему, у меня не возникало этой проблемы с моим кабелем с двойным экранированием.

Этот бренд также гарантирует своим клиентам долговечность своей продукции, предлагая ограниченную пожизненную гарантию. Поэтому, когда вы сталкиваетесь с проблемами с их продуктами, их дружелюбная служба поддержки клиентов всегда готова ответить на ваши вопросы.

Моя домашняя развлекательная система выглядела бы чище, если бы этот кабель подходил для установки в стене. Тем не менее, все выглядит хорошо, и характеристики этого кабеля стабильны.

Плюсы

• Элегантный дизайн идеально подходит для домашнего использования
• Готовые к привинчиванию разъемы для более удобного использования
• Поддерживает разрешение Full HD
• Поставляется с опцией с четырьмя экранами
• Поддерживается пожизненной ограниченной гарантией

Минусы

• Не для установки в стене

Я счастлив, что у меня есть этот коаксиальный кабель для HDTV.Он помещается прямо за моим телевизором высокой четкости, и его легко установить. Качество изображения всех видео также на высшем уровне.

8. Цифровой коаксиальный кабель Postta

Одной из отличительных особенностей цифрового коаксиального кабеля Postta является его высококачественная оболочка из ПВХ. Этот тип материала известен своей экологичностью и износостойкостью. Кроме того, эти эстетические характеристики делают этот кабель более безопасным и надежным в использовании.

Кабель этой марки поставляется с четырьмя слоями алюминиевой фольги и экранирующей оплеткой.Алюминий — дешевый и легкий металл, который на 100% эффективен в защите от радиопомех. Плетеный экран, как известно, универсален и обладает механической прочностью.

Когда вы их объединяете, вы можете минимизировать шум и подавить перекрестные помехи между цепями.

Еще одним фактором, обеспечивающим высокое качество этого кабеля, являются проводники из бескислородной меди. Этот тип меди холодный по сравнению с другими проводниками. Он обеспечивает лучшую проводимость вашего коаксиального кабеля и обеспечивает оптимальную передачу сигнала.Кроме того, он менее подвержен коррозии. Вы получаете не только качественные проводники, но и беспроблемную передачу сигнала.

Еще одна вещь, которая мне нравится в этом кабеле, — это то, что он подходит для использования вне помещений. Зная, что этот кабель изготовлен из качественных материалов, он также защищен от атмосферных воздействий. Он может выдерживать различные климатические условия на приемлемом уровне. Так что мне не нужно беспокоиться об установлении соединений за пределами моей крыши.

Мне было немного сложно выпрямить медный штифт на одном из разъемов этого кабеля.Хорошо, что не сломал ни одной части разъема. Я попытался достать еще один, и оба штифта оказались прямыми.

Плюсы

• Изготовлен из высококачественного ПВХ
• 4-х слойное экранирование для защиты от шума и перекрестных помех
• Бескислородные проводники для улучшения сигналов и проводимости
• Всепогодный коаксиальный кабель для наружной антенны

Минусы

• Может поступать с изогнутыми контактами

В целом, мне нравится, насколько плавно работает этот кабель.Он работает в любых погодных условиях, а также имеет стабильные сигналы. Думаю, это лучший коаксиальный кабель для антенны.

9. Коаксиальный кабель UCC

Ультра четкость — это то, что означает коаксиальный кабель UCC. Кабель этой марки с трехслойным экраном обеспечивает стабильность сигнала и качество AV. Эти экраны состоят из алюминиевой фольги, медной оплетки и, наконец, еще одного слоя алюминия. Между медным проводником и фольгой также имеется изолятор с впрыском газа.

Не только у этого продукта есть куртка из ПВХ. Этот термопласт имеет класс CL3, что означает, что он подходит для использования в стенах. Также этот материал известен своей огнестойкостью и устойчивостью к ультрафиолетовому излучению. Так что, думаю, мне не о чем беспокоиться, особенно о пожарной опасности для кабелей, проложенных под стенами.

На обоих концах этого кабеля есть позолоченные разъемы. Эти куски металла по своей природе антикоррозийны и хорошо контактируют с различными устройствами. Он также может работать как для внутреннего, так и для наружного применения.Кроме того, он остается эффективным даже при изменении температуры.

Я считаю этот кабель идеальным для домашнего кабельного телевидения. При длине 10 футов, я думаю, он идеально подходит для моей установки. Кроме того, он также хорошо работает с кабельными модемами, видеомагнитофонами, эфирными антеннами и спутниковыми приемниками. Я рад, что этот кабель выдерживает любое устройство, к которому я подключаюсь, и мне нравится его стабильность.

С другой стороны, мой первый заказ пришел с дефектами разъемов. Оба конца, казалось, были закреплены на оболочке кабеля, но один был немного провисшим или подвижным.Я купил еще один, и мне больше не пришлось сталкиваться с той же проблемой.

Плюсы

• Трехслойное экранирование, обеспечивающее чистый выходной сигнал без помех
• ПВХ класса CL3, защищающий от огня и ультрафиолета
• Позолоченные переходники для оптимального подключения
• Идеально подходит для домашних систем, где требуются 10-футовые кабели
• Работает с любым устройством стабильно

Минусы

• Разъемы могут отсоединиться или повреждены

Мне нравится видеть этот белый кабель в домашнем кинотеатре.Он выглядит чистым, и его легко узнать среди имеющейся у меня сумки со шнурками. Экранирование как раз на нужном уровне, так как я могу испытывать только низкие или нулевые сбои.

10. Коаксиальный кабель Cimple

Если вам нужен длинный кабель для промышленного, жилого и коммерческого использования, рассмотрите возможность проверки коаксиального кабеля Cimple. Этот коаксиальный кабель может доходить до 50 футов от источника до ваших выходных устройств.

Он оснащен компрессионными соединителями, которые плотно прилегают и обеспечивают стабильность соединения с течением времени.Допустим, это может быть слишком долго для любого использования, но я думаю, что это не имеет значения, если он прочный.

Я вижу, что этот продукт прошел тщательный производственный процесс. Кабели имеют точную обрезку, разъемы изготовлены из качественных материалов, а на обоих концах есть двойные уплотнительные кольца для защиты от атмосферных воздействий. Я считаю, что этот бренд также является надежным и долговечным.

Cimple имеет толстый провод 14AWG для лучшего качества вывода на ваших телевизорах. Чтобы поддерживать медный центр, он поставляется с 60% оплеткой и 100% экранированием фольгой, необходимым для защиты от помех.Я также считаю, что скорость передачи сигнала составляет 3,0 ГГц. Когда все это сочетается, я получаю быстрые и четкие аудио- и видеовыходы на своих устройствах.

В отличие от других широко известных стандартных кабелей этой марки является коаксиальный кабель RG11. И большинство обзоров кабеля RG6 VS RG11 предполагают, что последний может передавать сигналы на большее расстояние. Благодаря более низкому уровню затухания этот коаксиальный кабель может передавать данные дальше, чем у RG6.

Эта марка хорошая, но я считаю, что корпус кабеля жестковат.Мне сложно разводить это на углах или в извилистых местах. Несмотря на это, характеристики этого кабеля исключительны.

Плюсы

• Кабель длиной 50 футов с качественными компрессионными разъемами
• Точное производство и высококачественные материалы
• Толстые экранированные провода с быстрой передачей сигнала
• Может передавать данные дальше, чем кабели RG6

Минусы

• Сам кабель немного жестковат для прохождения углов

Я думаю, что все особенности этого кабеля проявляются и дополняют друг друга.Этот кабель идеально подходит для своей длины, поскольку он усилен толстыми проводниками и обеспечивает более быструю и дальнюю передачу.

Какой коаксиальный кабель для телевизора лучший?

Несмотря на марки и другие физические характеристики, кабели RG6 — лучший тип коаксиальных шнуров для ваших телевизоров.

Одна из причин — его цена. RG6 обычно дешевле, чем коаксиальные кабели RG-11, которые также работают с домашними телевизорами.

Во-вторых, даже если RG11 передает сигналы дальше, чем RG6, ни один домовладелец не станет покупать кабели с номиналом 1100 метров для домашних развлечений.Что вам нужно, так это продукт, который не доставит вам трудностей с их устранением.

Кабели

RG6 менее уязвимы для утечки сигнала и помех по сравнению с более старыми коаксиальными моделями. Они также могут успешно развиваться в меняющихся условиях без ущерба для их долговечности.

И RG6 может быть вашим лучшим вариантом, если вы хотите использовать его в различных местах, в том числе под землей, в углах и под стенами.

Обратите внимание, что вы не можете разместить все кабели RG6 в одной корзине, так как есть еще много подробных соображений, которые вы должны проверить.

На что обращать внимание при покупке коаксиального кабеля для телевизора

Выбор коаксиального кабеля может иметь решающее значение, особенно если ваши телевизоры чувствительны к помехам и колебаниям сигналов. Ниже приведены важные вопросы, которые вы должны изучить, прежде чем покупать лучший коаксиальный кабель для телевизионной антенны.

Чем меньше затухание в кабеле, тем меньше потери сигнала. Обратите внимание, что чем выше частота, тем выше будет затухание.Не все типы кабелей имеют одинаковое затухание. Лучше знать, сколько затухания может содержать ваша установка.

Для достижения оптимальной передачи сигнала необходимо согласовать полное сопротивление кабеля с сопротивлением нагрузки. Если сигнал 5 В проходит по линии, такое же напряжение должно присутствовать на приемнике.

Обычно коаксиальные кабели различаются по использованию, установке и другим аспектам, связанным с сигналом. Существует два типа телевизионных коаксиалов: один с сопротивлением 75 Ом, а другой — 50 Ом.Знайте, какой из них вам не нужен, чтобы сразу же столкнуться с проблемами.

Вам необходимо знать рабочую частоту кабеля, который вы планируете купить. По мере увеличения частоты больше сигналов перемещается от центральных проводников. Позднее этот аспект приводит к сокращению расстояния, проходимого сигналами.

А чтобы улучшить аудиовизуальные впечатления, вы можете изучить дополнительные кабели, такие как кабель сабвуфера

Все коаксиальные телевизионные кабели одинаковы?

Независимо от того, какой коаксиальный кабель вы используете, имейте в виду, что эти вспомогательные устройства имеют один или несколько отличий.

Чтобы отличить один от другого, обратите внимание на типы разъемов, экранирование, скорость и расстояние передачи сигнала. Сборка и использование кабеля также являются важными аспектами, которые необходимо проверить. Другие характерные особенности, которые отличают один кабель от других, включают длину, толщину проводов, стабильность, цену и марку.

Отметил, что некоторые функции могут быть одинаковыми, если они поступают от аналогичного производителя с идентичными моделями.

Что лучше RG6 или RG11

Что бы вы ни купили, всегда найдутся факторы, которые позволят вам перестать сравнивать одно с другим.

• Цена: кабели RG6 намного дешевле, чем RG11.
• Расстояние передачи сигнала: кабели RG11 могут передавать сигналы дальше, чем RG6. Этот зазор вызван тем, что RG11 имеет более низкий уровень затухания, чем RG6.
• Гибкость: кабели RG6, даже с более тонкими проводниками, лучше всего подходят для домашних и домашних развлечений. Этот тип коаксиального кабеля более гибкий, чем RG11, поскольку последний в большинстве случаев толще. Коаксиальный кабель RG11 сложно установить в узких местах, потому что его трудно согнуть.
• Тип использования: С точки зрения производительности, RG11 может работать лучше, чем провода RG6. Но для домашнего телевидения вам не понадобится телевизор, предназначенный для наружной установки и непосредственного захоронения.

RG6 и RG11 оба идеально подходят для предполагаемого применения, но могут иметь изменения в их общих характеристиках. В конце концов, это зависит от вашего использования и цели.

Заключение

Выбрать лучший кабель для телевизора может быть непросто. Но всегда помните, что вы близки к тому, чтобы получить доступ к качественным AV-выходам на вашем телевизоре.

Спланируйте шоу на выходных заранее, используя лучший коаксиальный кабель для телевидения. Сделайте ваши домашние развлекательные системы максимально возможными. Возможно, это будет для мультфильмов, новостей и других шоу, подумайте о выборе правильного кабеля для вашего телевизора.

Начните дружескую беседу в разделе комментариев, и мы будем рады ответить на все вопросы.

Как настроить новый телевизор

Приобрели на праздники новый телевизор? Поздравляю! Теперь вам может быть интересно, как лучше его настроить.Расслабьтесь, несмотря на весь жаргон, такой как HDR, Ultra HD 4K, 8K, OLED, QLED, 120 Гц и HDMI 2.1, настроить новый телевизор несложно, и если все сделано правильно, вы получите наилучшее изображение. Может потребоваться много кабелей для подключения и регулировки, но после того, как вы потратили все время на поиск нужного телевизора, а также везли / перетаскивали / перетаскивали его домой, стоит немного дополнительного времени, чтобы убедиться, что он настроен правильно.

После того, как вы выполните инструкции по установке телевизора на подставку или установке на стене (если это еще не сделано), начнется настоящая установка.Изобилие настроек изображения, а также другие параметры и потенциальные проблемы между коробкой и красивой картинкой.

Получите информационный бюллетень CNET Now

Приправьте свой светский разговор последними техническими новостями, продуктами и обзорами. Доставка по будням.

Это практическое руководство должно помочь вам ориентироваться в телевизионных технологиях.

Кабели HDMI

Практически все, что вы хотите подключить к телевизору в наши дни, использует одно и то же соединение: HDMI.

Кабель HDMI.

HDMI.org Кабели HDMI

передают изображение и звук высокого разрешения по одному небольшому кабелю. Если вы купили телевизор в магазине, возможно, вас подтолкнули к покупке дорогих кабелей HDMI в комплекте с телевизором.

Дорогие кабели HDMI не приносят пользы среднему потребителю. Если вы заплатили более 1 доллара за фут за кабели HDMI, вам следует подумать о их возврате.Если вы купили кабели HDMI в последние несколько лет, скорее всего, они все еще будут работать. В противном случае вы можете дешево приобрести новые кабели.

Практически все видеоисточники, от игровых консолей до проигрывателей Blu-ray и мультимедийных стримеров, используют кабели HDMI. Если у вас есть старое оборудование, такое как DVD-плеер, Nintendo Wii или VHS-дека, вам следует подумать о некоторых старых кабелях. Но поскольку многие новые телевизоры вообще не могут подключаться к этим старым устройствам, мы не будем рассматривать их здесь. Если у вашего оборудования есть HDMI, используйте его, это лучше и проще.

Если у вас новый телевизор 4K, вам, вероятно, не понадобятся новые кабели HDMI, несмотря на то, что продавец мог вам сказать. Важно понимать, что речь идет не о самих кабелях HDMI 2.0 и HDCP 2.2, а о соединении (например, в вашем телевизоре или медиа-стримере). Последняя версия подключения — HDMI 2.1, но вам пока не о чем беспокоиться.

Если вы покупаете PlayStation 5 или Xbox Series X, вероятно, вам все равно не понадобятся новые кабели. Исключением является то, что вы хотите запустить их на 4K120, с чем могут справиться только несколько телевизоров.В этом случае стоит узнать о сертифицированных кабелях премиум-класса, которые стоят не намного дороже, чем несертифицированные кабели.

Сара Тью / CNET

Источники

Если вы купили проигрыватель 4K или обычный Blu-ray для своего нового телевизора, он, вероятно, автоматически определит, что нужно вашему телевизору (1080p или 2160p), и отправит его в зависимости от того, что подходит. То же самое верно и для более новой приставки для потоковой передачи или игровой консоли.Для старых устройств или приставки кабельного или спутникового телевидения убедитесь, что он настроен на видео 16: 9 и настроен на вывод HD.

То, что кабельная приставка поддерживает HD, не означает, что вы получаете HD. Вам нужно платить своему провайдеру за HD-каналы (если они не включены в ваш текущий пакет), и иногда вам нужно настроиться на определенные HD-каналы. Например, у моего провайдера канал 2 — SD, а канал 1002 — HD. Это также верно для Netflix и других потоковых сервисов. Например, с Netflix вы можете получить 4K только в том случае, если вы платите за самый дорогой уровень потоковой передачи.

Стикеры и боксы для потоковой передачи легко подключаются к телевизору и обычно устанавливают разрешение и другие параметры автоматически.

Сара Тью / CNET

Вы также можете получить бесплатное телевидение высокой четкости с антенной, а эфирное вещание 4K уже распространяется во многих городах.

Если вы пытаетесь передать звук с телевизора на звуковую панель или ресивер, вам необходимо предпринять некоторые конкретные шаги. Это связано с возвратным аудиоканалом (ARC), который, пожалуй, является наиболее частым вопросом, который я задаю о современных телевизорах и домашних кинотеатрах.В любом случае, если вы купили телевизор 4K, вам может понадобиться , чтобы получить новый ресивер.

Если вы хотите подключить телевизор 4K к компьютеру, подумайте вот о чем. Вы также можете подключить ноутбук к телевизору по беспроводной сети.

Настройки изображения

После того, как вы все подключили, найдите время, чтобы проверить настройки вашего телевизора. Большинство современных телевизоров при первом запуске спрашивают, используется ли телевизор дома или в магазине. Выберите наиболее подходящий для вашей среды (надеюсь, «домашний»; я не уверен, почему вы будете жить в районе Best Buy).

После выполнения процедуры настройки телевизора вы захотите выбрать лучший режим изображения для повседневного просмотра. Даже если вы не хотите ничего настраивать, выбор правильного режима изображения поможет вашему телевизору выглядеть наилучшим образом на длинных . Версия CliffsNotes? Телевизор будет наиболее точным (другими словами, наиболее реалистичным) в режиме изображения «Кино» или «Кино». Он будет ярче в спортивном или ярком режиме.

Сара Тью / CNET

Если вам нужны более тонкие настройки, вы можете погрузиться в настройки телевизора.Элементы управления «Подсветка» и «Контрастность» обычно регулируют яркость изображения, а «Яркость» регулируют степень темности темных участков изображения. При уменьшении на регулятор резкости вашего телевизора фактически улучшает его изображение. Аналогичное простое решение — отрегулировать нерабочую область экрана телевизора, чтобы вы могли видеть все изображение. Да, у вашего телевизора края могут обрезаться!

Если вы хотите погрузиться еще глубже, ознакомьтесь с нашими статьями о том, как настроить телевизор на глаз и с помощью установочного диска Blu-ray.И если вы хотите получить максимальную отдачу от своего телевизора более высокого класса, подумайте о его калибровке.

Телевизоры

также подвержены отражениям, поэтому, если у вас возникли проблемы с размытием изображения светом, узнайте, как избавить экран телевизора от отражений. Наконец, если вы ставите телевизор на подставку, узнайте, как защитить телевизор от падения.

Ваш новый телевизор, вероятно, имеет еще больше настроек и регулировок, которые мы здесь не рассматриваем, но это должно помочь вам начать работу.А если вы хотите что-то посмотреть, загляните на сайт CNET Streaming TV Insider. Наслаждаться!

Как подключить устройства к телевизору — FireFold

Сегодня в наших домах электроника занимает почти все свободное место. Системы домашнего кинотеатра наполняют ваш дом звуком, портативный музыкальный проигрыватель позволяет вам нести ваши любимые мелодии, консоли для видеоигр доставляют острые ощущения, а персональные компьютеры несут бесчисленные формы мультимедиа, которые являются частью вашей повседневной жизни.Но даже все же, когда вы хотите просматривать свои медиа в большом, заметном макете, телевидение безраздельно властвует. Основная задача этого современного образа жизни, богатого гаджетами, — объединить все ваши устройства в мощный центральный медиацентр. Вы можете подключить к телевизору различные устройства, такие как ваш персональный компьютер, DVD- и Blu-ray-плееры, портативные музыкальные плееры и смартфоны, что позволит вам получить доступ ко всем вашим медиафайлам, не вставая с дивана. Большинство электронных устройств имеют установленный выходной порт.Это позволяет отправлять видео- и аудиоинформацию с устройства (например, сотового телефона, ноутбука или портативного медиаплеера) на телевизионную систему. Для этого потребуется всего один кабель и несколько минут работы.

Проигрыватель Blu-Ray

Прежде чем подключать телевизор к проигрывателю Blu-ray, первое, что вам нужно подумать, это то, с какого типа вы собираетесь начать. Вам понадобится телевизор, способный воспроизводить изображение высокой четкости, потому что старые телевизоры не имеют возможности подключения к проигрывателю Blu-ray.Вам также необходимо убедиться, что у вас есть проигрыватель Blu-ray и кабель HDMI. Также важно провести исследование при покупке проигрывателя Blu-ray, поскольку разные модели будут воспроизводить изображение с разным уровнем четкости. Для достижения наилучших результатов вам понадобится подходящий кабель HDMI для подключения проигрывателя Blu-ray к телевизору высокой четкости. В противном случае изображение будет выглядеть размытым, зернистым, и вы не сможете полностью использовать возможности своего диска Blu-ray. Та же самая концепция верна, если вы используете старый провод при подключении набора динамиков.Каждый раз, когда вы обновляете какое-либо техническое устройство в своем доме, очень важно обновлять и ваши кабели. За небольшую цену качество того, что вы смотрите и слушаете, резко повысится. Вы можете просто подключить свой HDTV к проигрывателю Blu-ray с помощью старомодного аудио / видео кабеля, проблема в том, что изображение не только будет выглядеть менее четким, но и будет выглядеть намного меньше. Чтобы получить наилучшее изображение, которое может воспроизводить ваш диск Blu-ray и телевизор высокой четкости, вам понадобится качественный кабель HDMI. Некоторые люди могут избегать использования кабеля HDMI, потому что не знают, как он работает, или боятся отказаться от того, что они использовали в прошлом.Однако не бойтесь! Вам нужно подключить только одно: вы просто подключаете один конец кабеля к проигрывателю Blu-ray, а другой конец подключаете к телевизору. В зависимости от марки кабеля HDMI у вас будет много вариантов длины. На самом деле все зависит от вашей ситуации, но настоятельно рекомендуется приобрести кабель длиной не менее шести футов, даже если вы думаете, что он вам не нужен такой длины. Лучше купить более длинный кабель на тот случай, если он понадобится в будущем.Если вы в какой-то момент переключите развлекательный центр, вы не захотите остаться без возможности подключить проигрыватель Blu-ray к телевизору!

Настольный компьютер

Подключить компьютер к телевизору довольно просто, и для этого не нужно быть техническим экспертом! Единственное, что вам нужно, — это подходящий кабель или оборудование для потоковой передачи, чтобы вы могли просматривать контент со своего компьютера. Вам нужно взглянуть на порты, доступные как на вашем компьютере, так и на телевизоре. Телевизоры HDTV имеют несколько подключений, HDMI и DVI обеспечивают высочайшее качество и являются наиболее распространенным вариантом подключения вашего компьютера к телевизору высокой четкости.

HDMI

Мультимедийный интерфейс высокой четкости — это соединение высочайшего качества. Все, что вам нужно, это выполнить простые шаги:

• Включите компьютер и телевизор.
• Подключите кабель HDMI к компьютеру и телевизору.
• Выберите вход HDMI, нажав кнопку AV на телевизоре.

VGA

Массив видеографики представляет собой только видеовход, и вам необходимо сопровождать его аудиокабелем 3,5 мм, который подключается от порта наушников на вашем компьютере к аудиопорту телевизора.

• Включите компьютер и телевизор.
• Подключите кабель VGA к компьютеру и телевизору.
• Повторите то же самое с аудиоразъемом 3,5 мм, используйте аудиовход на телевизоре и порт для наушников на компьютере.
• Щелкните на панели управления, выберите дисплей, затем отрегулируйте разрешение и выберите ТВ в раскрывающемся списке.

DVI

Цифровой видеоинтерфейс очень распространен, но для подключения DVI требуется отдельный аудиокабель, который подключается к порту наушников на вашем компьютере к белому и красному аудиовходу на вашем телевизоре.

S-видео

Некоторые компьютеры и большинство телевизоров имеют порт S-Video, так же, как DVI, вам нужен отдельный аудиокабель для воспроизведения звука.

Ноутбуки

Вы, наверное, поняли, что смотреть фотографии или смотреть фильм через маленький экран ноутбука, не прищурившись, практически невозможно. Интеграция вашего ноутбука и телевизора дает вам ряд преимуществ. Есть разные способы подключить ноутбук к телевизору, и все они просты. Самый простой способ — просто подключить кабель между телевизором и ноутбуком, но для большей гибкости и портативности также возможно беспроводное соединение.Из соединительных кабелей первым в списке идет кабель HDMI. Фактически, большинство современных ноутбуков и ПК оснащены портом HDMI. HDMI — это наиболее совершенное цифровое соединение для аудио и видео. Он доступен только на цифровых телевизорах высокой четкости. Большинство ноутбуков имеют порт DVI, а это значит, что вам потребуется переходник с DVI на HDMI для завершения подключения.

Переносные музыкальные плееры

Есть различные способы подключения портативного музыкального проигрывателя, например iPod, к телевизору. Самый распространенный способ — подключить 3.Подключите адаптер 5 мм к AV к устройству. Разъем для наушников 3,5 мм и подключите композитный адаптер AV к телевизору. Таким образом, любое видео с вашего устройства iOS будет отображаться на вашем телевизоре. Однако устройство затруднит управление с дивана.

Планшет или смартфон

Вы можете отправлять видео и аудио информацию с большинства устройств Android на телевизор высокой четкости через MHL, также известный как Mobile High-Definition Link. Если в вашем телевизоре есть телевизор высокой четкости со встроенным MHL, в большинстве случаев все, что вам нужно, — это переходник с микро-USB на HDMI, который соединяет порт мобильного устройства с портом HDMI с поддержкой MHL на телевизоре.Однако более старые телевизионные порты HDMI не имеют MHL, поэтому вам потребуется кабель MHL-HDMI для подачи питания. Независимо от того, какое устройство вы хотите подключить к телевизору, есть умный и эффективный способ сделать это. Использование правильного кабеля может повлиять на качество соединения и изображения на вашем телевизоре. Если вам нужен широкий выбор кабелей, обратите внимание на кабели в магазине FireFold.

Кабели на задней панели вашего телевизора

Краткое руководство по наиболее распространенным типам телевизионных проводов, которое поможет вам быстро настроить телевизор и получить наилучшее возможное качество изображения и звука.Разные типы ТВ-проводов и кабелей. Когда-то у телевизоров было место для подключения антенны, вот и все. Не было никаких сложных проводов, с которыми нужно было разбираться, или попыток выяснить, какие провода вам нужны. В современных HD-телевизорах, если вы посмотрите на заднюю или боковые стороны, вы, вероятно, заметите множество разъемов, в которые можно подключить разные типы кабелей. Как узнать, какие из них вам нужны или какие подойдут лучше всего? Мы объясним все это ниже.

Различные типы ТВ-проводов и кабелей

Аудио и видео провода

1.Компонентное видео
Компонентные видеокабели / провода легко идентифицировать, поскольку они представляют собой три отдельных провода — один красный, один синий и один зеленый. Каждый из них передает на телевизор соответствующий цветовой сигнал, обеспечивая резкое и ясное изображение. Большинство новых телевизоров предлагают место для подключения компонентных проводов — ищите в телевизоре 3 отверстия, которые соответствуют цвету проводов, все подряд.

2. Кабели RCA
Как и кабели / провода компонентного видео, кабели / провода RCA или RYW на самом деле представляют собой три разных провода, объединенные в один.Разница в том, что эти провода бывают красного, желтого и белого цвета, а не красного, зеленого и синего. Также известные как кабели RCA или компонентные кабели, эти провода передают не только видеосигнал (на желтом проводе), но также левый и правый аудиосигнал (на красном и белом проводах) . Это устаревшая технология, которая обычно не используется в новых телевизорах.

3. Кабель S-Video
Также известный как Super Video, этот провод передает видеосигнал от устройства на ваш телевизор.Это модернизация проводов для компонентного видео, обеспечивающая довольно хорошее качество изображения. Если ваш телевизор используется в качестве входа для S-Video, но не предлагает HDMI, это правильный вариант. Имейте в виду, что S-Video передает только видео, и вам понадобится еще один провод для звука.

4. Кабель HDMI
Самым распространенным кабелем / проводом, который сейчас используется в телевизорах высокой четкости, является провод HDMI. Провод HDMI позволяет передавать видео и аудио высокой четкости с устройства на телевизор, позволяя использовать только один провод для работы при передаче видео и звука.Он также имеет самую высокую пропускную способность, что означает меньшие потери сигнала и, следовательно, более высокое качество. Провода HDMI имеют трапециевидную форму на каждом конце с крошечными контактами внутри, которые подключаются к устройству и телевизору. HDMI означает = мультимедийный интерфейс высокой четкости.

5. Цифровой оптический аудиокабель
Если вы используете выделенный провод для передачи видео — например, провода компонентного видео или S-Video — вам понадобится что-то для передачи аудиосигнала. Цифровые аудиокабели, также известные как оптические, обеспечивают высококачественный звуковой сигнал, почти такой же приятный
, как HDMI.Если вы не можете использовать HDMI или у вас есть другие причины, по которым вам нужен специальный аудиосигнал, попробуйте использовать цифровой аудиокабель. Вы также можете использовать цифровой оптический аудиокабель для звуковой панели или системы объемного звучания, поскольку они обеспечивают наилучшее качество звука.

Кабели HDTV — Провода — Шнуры

Провода для телевизионных сигналов

1. Коаксиальные кабели
Если вы планируете смотреть телепередачи в прямом эфире, вам понадобится сигнал откуда-то. Для владельцев кабеля этот сигнал обычно проходит через коаксиальный кабель.Этот кабель проходит снаружи дома прямо в вашу кабельную коробку. Обычно он способен обрабатывать большой объем информации, поэтому вам не нужно беспокоиться о качестве сигнала.

2. Антенны HD
Наконец, если вы вместо этого получаете свои каналы через эфир, вам необходимо подключить антенну. Посмотрите на заднюю панель вашего телевизора или в руководство и посмотрите, может ли ваш телевизор принимать антенный сигнал. Если это так, найдите этикетку, обозначающую этот порт, и вы сможете подключить антенну прямо к нему.

Пояснения к портам RCA, HDMI, компонентного и VGA вашего телевизора

Все провода должны быть прямыми

Иногда за телевизором проложено так много проводов, что становится непосильно. Вот хороший способ упорядочить и спрятать телевизионные провода . Узнав, что делают разные провода и какие из них вам действительно нужны, вы сможете разобраться в хаосе и предоставить себе наилучшую возможную настройку. Надеюсь, это руководство пролило свет на различные типы кабельных проводов, с которыми вы можете столкнуться.

ПРИМЕЧАНИЕ. Эти типы проводов используются для потоковых устройств, таких как Netflix, ROKU, Xbox, Playstation и других устройств потокового мультимедиа. Вот несколько отличных Android TV Box, которые работают в основном с кабелями HDMI… Android Smart TV Box — Бесплатные фильмы!

Если вы хотите узнать больше или у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами в любое время, используя форму для комментариев ниже.

Пожалуйста, поделитесь нашими проектами ремонта своими руками:

Статьи по теме — Сделай сам — Ремонт своими руками

АЛЛЕН ВЕТТЕР — Помощник по ремонту своими руками

Аллен — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Связаться здесь

Можно ли подключить кабель Ethernet к Smart TV? (И за и против)

Smart TV — удобное дополнение к любому дому, поскольку он позволяет зрителям транслировать из любого приложения прямо на телевизор. Многие люди используют соединение Wi-Fi для использования своего Smart TV, но иногда это не всегда возможно. Когда ваш телевизор не подключается к Wi-Fi, вы можете задаться вопросом, можно ли использовать кабель Ethernet с вашим смарт-телевизором.

Ethernet-кабель можно подключить к Smart TV через Ethernet-порт на задней панели телевизора. Для подключения к Интернету:

1. Подключите кабель к маршрутизатору Wi-Fi.
2. Войдите в настройки сети на телевизоре и выберите вариант использования проводного Интернета.
3. Введите свой пароль Wi-Fi.

Возможно, вам все еще интересно, как именно использовать маршрутизатор Wi-Fi и кабель Ethernet с вашим интеллектуальным телевизором.Не волнуйтесь; мы рассмотрим процесс настройки ниже, а также обсудим плюсы и минусы использования кабеля Ethernet.

Подключаются ли смарт-телевизоры к сети Ethernet?

Почти каждый смарт-телевизор имеет порт Ethernet-кабеля, расположенный где-то на задней панели телевизора. Чтобы подключить кабель Ethernet, выполните следующие действия:

1. Подключите кабель к маршрутизатору Wi-Fi. Подключите один конец кабеля к маршрутизатору Wi-Fi. Убедитесь, что ваш роутер включен и работает.
2. Другой конец кабеля подключите к телевизору. Найдите порт Ethernet на телевизоре и подключите к нему другой конец кабеля.
3. Использовать настройки сети. Включите телевизор и перейдите в настройки , а затем Настройки сети на главной странице телевизора.
4. Выберите Проводной Интернет. В настройках должен быть указан вариант Включить проводной Интернет или Использовать проводное подключение к Интернету .
5. Введите пароль Wi-Fi. Теперь телевизор попросит вас ввести пароль Wi-Fi. Он, вероятно, будет где-то сзади или сбоку вашего маршрутизатора, если вы еще не установили персональный пароль.
6. Убедитесь, что работает. Возможно, телевизор выдаст сообщение об успешном завершении. Попробуйте получить доступ к приложению или потоковому сервису, чтобы убедиться, что настройка работает.

Какой тип кабеля Ethernet мне нужен для Smart TV?

Не все кабели Ethernet одинаковы. Некоторые будут намного надежнее и быстрее других.В списке ниже показаны три лучших варианта.

Ethernet лучше, чем Wi-Fi для смарт-телевизоров?

В зависимости от ситуации, кабель Ethernet может обеспечить более эффективное подключение к Интернету. Однако есть и небольшие неудобства при использовании кабеля вместо Wi-Fi.

• Постоянное соединение каждый раз . При проводном подключении вы всегда получаете одинаковую скорость и стабильность.
• Лучше для потоковой передачи .Более высокая пропускная способность позволяет потоковым приложениям работать быстрее и дольше без прерывания частот.
• Потребляет меньше энергии . Ethernet обычно требует меньше энергии и более энергоэффективен.
• Меньше отключений . Нет никаких сокращений полосы пропускания или радиочастоты, чтобы помешать соединению.

Ethernet имеет несколько основных преимуществ. Однако у использования кабеля есть несколько недостатков:

• Телевизор и роутер должны быть рядом. Поскольку между телевизором и маршрутизатором будет проложен кабель, они должны находиться в одной комнате с небольшим расстоянием между ними.
• Не подходит для домашних животных и детей. Если телевизор и маршрутизатор не расположены рядом друг с другом, на земле будет лежать шнур. Это может быть опасно для маленьких детей или домашних животных.
• Меньшая мобильность. Если вы хотите переместить телевизор в другую комнату, вам также потребуется переместить маршрутизатор и кабель. Это могло оказаться проблемой.

Насколько Ethernet быстрее, чем Wi-Fi?

Мы уже обсуждали, что соединение Ethernet всегда стабильно, но настолько ли оно быстрее? Хотя это может зависеть от вашего местоположения и провайдера, Ethernet почти всегда быстрее, чем Wi-Fi.

• Ethernet может быть до 10 Гбит / с. Wi-Fi обычно может достигать скорости около 6,9 бит / с.
• Более быстрая передача данных. Через Ethernet данные передаются напрямую с роутера на телевизор.При использовании Wi-Fi данные должны пройти через все локальные помехи, прежде чем они попадут на телевизор.
• Лучшая безопасность. Без путешествий по воздуху ваши данные будут в большей безопасности и защищены от перехвата. Это еще одна причина, по которой данные поступают на телевизор намного быстрее, чем при использовании Wi-Fi.

Последние мысли

Кабели Ethernet

отлично подходят для стабильного соединения, их можно использовать, вставив кабель в телевизор, а затем подключив его к маршрутизатору Wi-Fi.Попробуйте в следующий раз, когда ваш обычный Wi-Fi, похоже, не работает!

Как я могу подключить кабельное телевидение к другой комнате?

Подключите телевизоры

Возьмите еще один коаксиальный кабель и подсоедините один конец к первому выходному порту разветвителя , подключив другой конец этого кабеля к первому TV . Подключите еще один коаксиальный кабель к другому порту «Out» ВЧ-разветвителя , а затем подключите другой конец этого кабеля к вторичному TV .

Нажмите, чтобы увидеть полный ответ

Имея это в виду, как мне удлинить ТВ-кабель?

Если телевизионный кабель слишком короткий, приобретите удлинительный кабель для телевизора с соответствующими разъемами, чтобы закрыть зазор. Подключите удлинительный кабель TV между существующим кабелем TV и TV , чтобы можно было разместить телевизор TV в любом месте, не ограничиваясь длиной кабеля .

Точно так же можно запустить два телевизора на одной коробке? Самый распространенный разделитель — это « 1 : 2 » или « один, на два».Чаще всего такой разветвитель используется для подключения к кабелю или спутниковой коробке и разделению (или распределению) такого сигнала на 2 телевизора , расположенных в разных местах. Однако наши кабели FLEX EXTREME рекомендуются при использовании разветвителей HDMI для минимизации сопротивления.

Таким образом, вам нужна кабельная приставка для каждого телевизора?

Хотя цифровая кабельная приставка — это не , необходимая для каждого телевизора в вашем доме, только телевизоры, подключенные к цифровой кабельной приставке , смогут принимать каналы выше 99 и использовать интерактивное руководство по программированию.Для областей, которые перешли на все цифровые услуги, потребуется , цифровая кабельная приставка для каждого телевизора в доме.

Можно ли удлинить антенный кабель?

Это все в один комплект позволит вам легко расширить или повторно запустить вы ‘re Aerial , TV, Television или Freeview box в другую комнату или место. Кабель — это высококачественный антенный кабель , подходящий как для внутреннего, так и для внешнего использования.

.
