устройство, схема, как сделать из утюга, энергосберегающей лампы и другие решения, как подключить, проверить, убрать

УШМ (болгарка) MAKITA GA4530 без плавного пуска. Фото 220Вольт

При покупке дешевой болгарки у нее наверняка будет отсутствовать опция плавного пуска. Во время запуска, особенно мощной УШМ, можно прочувствовать все «прелести» рывка, который производит болгарка при включении. При наличии устройства плавного пуска электроинструмент в комфортных для пользователя условиях начнет выполнять свою работу. Несомненно, болгарка с такой опцией стоит дороже. Однако, возможно самостоятельно установить на болгарку устройство плавного пуска. Это решит вопросы экономии средств и облегчит дальнейшую эксплуатацию — устройство, сделанное своими руками, легче отремонтировать в случае выхода его из строя.

• Устройство
  • Микросхемы к1182, LM358
• Принцип действия
• Недостатки УШМ без плавного пуска
• Как сделать блок пуска для электроинструмента
  • Блок пуска на базе микросхемы LM358
  • Технология работ по изготовлению блока пуска
  • Один из вариантов компоновки самодельного блока пуска
  • Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки
  • Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента
  • Как приспособить в болгарке штатный диммер для регулировки оборотов
• Можно ли сделать из энергосберегающей лампы
• Как подключить, установка
• Как убрать и стоит ли
• Как подключить напрямую, без плавного пуска
• Как проверить
• Ремонт, не работает
• Где купить

Устройство

В болгарках без плавного пуска на обмотки коллекторного двигателя сразу подается напряжение сети 220 В, а для приведения его в рабочее состояние требуется повышенный пусковой ток. Устройство плавного пуска обеспечивает постепенное нарастание напряжения и соответственно, ток при запуске также не растет скачкообразно.

Обеспечить такой режим пуска возможно при использовании специальной электронной схемы. Основным компонентом ее является полупроводниковая микросхема, которая управляет другим, более мощным полупроводниковым прибором симистором, обеспечивающим подачу мощности на электропривод болгарки. Тиристоры микросхемы работают с задержкой питающего напряжения, до того момента пока конденсатор цепи не зарядится полностью. Принцип работы микросхемы удачно сочетается с обеспечением плавного пуска болгарок.

Микросхемы к1182, LM358

Наиболее известная микросхема для устройства плавного пуска к1182. Эта микросхема была создана еще в советские времена и сейчас ее не так просто найти. Существуют другие более доступные микросхемы, например, LM358. Многие современные болгарки в заводском исполнении устройства используют микросхему LM358.

Микросхема LM358

Принцип действия

Устройство плавного пуска в УШМ заводского исполнения находится внутри корпуса болгарки и соединяется контактами с кнопкой включения и обмотками статора электропривода. Требуется определенное время для выхода УШМ на номинальный режим и электромагнитное поле, создаваемое равномерно нарастающими силой тока и напряжением через обмотки статора, заставляет якорь привода болгарки плавно набирать обороты.

Для болгарок, где производителем не предусмотрено такое устройство, обычно в очень редких случаях удается скрыть его под корпусом болгарки. Наиболее часто оно выполняется в виде отдельного блока, обустроенного в разрыве цепи силового кабеля. Однако принцип действия от этого не меняется.

Недостатки УШМ без плавного пуска

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

• Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
• Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358. Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Можно ли сделать из энергосберегающей лампы

В энергосберегающей лампе имеется в наличии электронный блок, который повышает напряжение и частоту тока. При этом лампа загорается при определенном напряжении, при пониженном напряжении электронный блок просто не работает. Поэтому лампа запускается с задержкой, но без плавного пуска. Поэтому использовать данную схему для плавного пуска не стоит.

Как подключить, установка

Для пользователей болгарок, не имеющих навыков электромонтажных работ можно приобрести отдельно продающийся блок плавного пуска. Необходимо будет лишь правильно его установить. Существую два варианта размещения пускового устройства — внутри корпуса болгарки и, в случае невозможности, снаружи.

В следующем видео автор один из приобретенных блоков с помощью небольшой доработки корпуса болгарки разместил внутри его. Два провода блока пуска подсоединяются по следующей схеме: один провод к контакту выключателя, другой к обмотке статора электропривода.

В другом видео автору также удалось поместить приобретенный блок внутри болгарки. Однако схему подключения он выбрал другую — в разрыв сети. При этом не важно учитывать куда подсоединять «ноль», а куда «фазу».

Как убрать и стоит ли

В следующем видео автор убедительно доказывает, что если плавный пуск стоит на болгарке, то не стоит обращать внимание на краткосрочные задержки в работе при ожидании набора рабочих оборотов и нового запуска болгарки после окончательной разрядки конденсатора (совпадает с окончанием вращения рабочего инструмента по инерции). Устройство плавного пуска создает куда больше пользы от долговременной без ремонтов эксплуатации болгарки.

Как подключить напрямую, без плавного пуска

Если во время срочной работы перестало работать устройство плавного пуска, то электрическая схема позволяет его легко обойти. В принципе просто убрать его и затем соединить разорванную цепь. Таких болгарок эксплуатируется достаточно большое количество. Однако лучше восстановить вышедший из строя плавный пуск.

Как проверить

В домашних условиях перед сборкой болгарки с устройством плавного пуска неплохо проверить его на разрыв в цепи. В следующем видео проверяется устройство с тремя выводами. Обычно на корпусе пускового устройства имеется схема подключения. Здесь два провода сетевых, один идет к электроприводу. Если собрать цепь с индикаторной лампочкой, включив в нее устройство пуска, то определить разрыв в нем возможно загоранием/не загоранием индикаторной лампочки.

Ремонт, не работает

Определить разрыв цепи по вине устройства плавного пуска достаточно легко. Для этого необходимо лишь прозвонить цепь по участкам. Заниматься восстановлением платы самостоятельно возможно лишь при наличии сложных приборов для определения характеристик полупроводниковых элементов. Лучшим вариантом будет заменить ее на подобную купленную в магазине или изготовленную своими руками.

Где купить

Для поиска продавца плавного пуска для болгарки рекомендуем перейти в этот раздел нашего сайта.

Как сделать плавный пуск коллекторного двигателя

Содержание

1. Как сделать плавный пуск для электроинструмента своими руками
2. Устройство
3. Микросхемы к1182, LM358
4. Электродвигатели и нагрузки — проблема?
5. Принцип действия
6. Электрическая часть болгарки
7. Недостатки УШМ без плавного пуска
8. Назначение каждого элемента электроснабжения болгарки УШМ 125
9. Как сделать блок пуска для электроинструмента
10. Блок пуска на базе микросхемы LM358
11. Технология работ по изготовлению блока пуска
12. Один из вариантов компоновки самодельного блока пуска
13. Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки
14. Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента
15. Как приспособить в болгарке штатный диммер для регулировки оборотов
16. Создание своими руками
17. Особенности работы модуля УПП
18. Как подключить, установка
19. Замена графитовых щеток
20. Как проверить
21. Схема коллекторного двигателя переменного тока
22. Видео

Как сделать плавный пуск для электроинструмента своими руками

УШМ (болгарка) MAKITA GA4530 без плавного пуска. Фото 220Вольт

При покупке дешевой болгарки у нее наверняка будет отсутствовать опция плавного пуска. Во время запуска, особенно мощной УШМ, можно прочувствовать все «прелести» рывка, который производит болгарка при включении. При наличии устройства плавного пуска электроинструмент в комфортных для пользователя условиях начнет выполнять свою работу. Несомненно, болгарка с такой опцией стоит дороже. Однако, возможно самостоятельно установить на болгарку устройство плавного пуска. Это решит вопросы экономии средств и облегчит дальнейшую эксплуатацию — устройство, сделанное своими руками, легче отремонтировать в случае выхода его из строя.

Устройство

В болгарках без плавного пуска на обмотки коллекторного двигателя сразу подается напряжение сети 220 В, а для приведения его в рабочее состояние требуется повышенный пусковой ток. Устройство плавного пуска обеспечивает постепенное нарастание напряжения и соответственно, ток при запуске также не растет скачкообразно.

Обеспечить такой режим пуска возможно при использовании специальной электронной схемы. Основным компонентом ее является полупроводниковая микросхема, которая управляет другим, более мощным полупроводниковым прибором симистором, обеспечивающим подачу мощности на электропривод болгарки. Тиристоры микросхемы работают с задержкой питающего напряжения, до того момента пока конденсатор цепи не зарядится полностью. Принцип работы микросхемы удачно сочетается с обеспечением плавного пуска болгарок.

Микросхемы к1182, LM358

Наиболее известная микросхема для устройства плавного пуска к1182. Эта микросхема была создана еще в советские времена и сейчас ее не так просто найти. Существуют другие более доступные микросхемы, например, LM358. Многие современные болгарки в заводском исполнении устройства используют микросхему LM358.

Электродвигатели и нагрузки — проблема?

Дело в том, что фактически любые электродвигатели, в момент пуска или остановки ротора, испытывают огромные нагрузки. Чем мощнее двигатель и оборудование, приводимое им в движение, тем грандиозней затраты на его запуск.

Наверное, самая значительная нагрузка, приходящаяся на двигатель в момент пуска, это многократное, хоть и кратковременное, превышение номинального рабочего тока агрегата. Уже через несколько секунд работы, когда электромотор выйдет на свои штатные обороты, ток, потребляемый им, тоже вернётся к нормальному уровню. Для обеспечения необходимого электроснабжения приходиться наращивать мощность электрооборудования и токопроводящих магистралей, что приводит к их подорожанию.

При запуске мощного электродвигателя, из-за его большого потребления, происходит «просадка» напряжения питания, которая может привести к сбоям или выходу из строя оборудования, запитанного с ним от одной линии. Ко всему прочему, снижается срок службы аппаратуры электроснабжения.

При возникновении нештатных ситуаций, повлёкших перегорание двигателя или его сильный перегрев, свойства трансформаторной стали могут измениться настолько, что после ремонта двигатель потеряет до тридцати процентов мощности. При таких обстоятельствах, к дальнейшей эксплуатации он уже непригоден и требует замены, что тоже недешево.

Принцип действия

Устройство плавного пуска в УШМ заводского исполнения находится внутри корпуса болгарки и соединяется контактами с кнопкой включения и обмотками статора электропривода. Требуется определенное время для выхода УШМ на номинальный режим и электромагнитное поле, создаваемое равномерно нарастающими силой тока и напряжением через обмотки статора, заставляет якорь привода болгарки плавно набирать обороты.

Для болгарок, где производителем не предусмотрено такое устройство, обычно в очень редких случаях удается скрыть его под корпусом болгарки. Наиболее часто оно выполняется в виде отдельного блока, обустроенного в разрыве цепи силового кабеля. Однако принцип действия от этого не меняется.

Электрическая часть болгарки

За последнее время изменений существенных в конструкции инструмента не было. Корпус продолговатый, внутри находится редуктор с двигателем, на боку ручка и защитный кожух поверх абразивного круга.

Не всегда инструмент работает бесперебойно, да и бывают обстоятельства, когда появляется необходимость его просто разобрать и смазать маслом некоторые элементы в качестве профилактики. Для этого необходимо знать конструкцию и уметь пользоваться чертежами, в их числе и электросхема болгарки. Умение правильно читать технические документы и понимать, как оборудование работает, помогут выполнить любого вида ремонтные работы.

Электрическая схема болгарки содержит следующие элементы, обеспечивающие приведение ее в движение:

У каждого из этих элементов имеется свое предназначение, из-за поломки любого из них инструмент не будет работать.

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

Назначение каждого элемента электроснабжения болгарки УШМ 125

Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.

Назначение элементов для энергоснабжения:

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

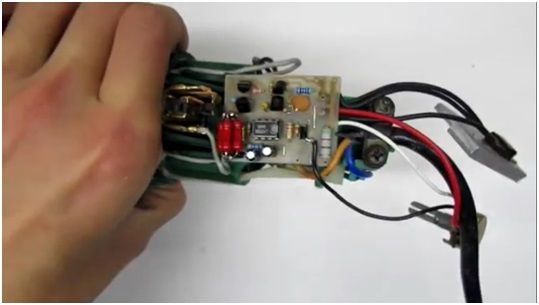

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Создание своими руками

Для бюджетных моделей угловой шлифовальной машинки и другого инструмента необходимо собрать свое УПП. Сделать это несложно, ведь благодаря интернету, можно найти огромное количество схем. Наиболее простая и, в то же время, эффективная — универсальная схема УПП на симисторе и микросхеме.

При включении болгарки или другого инструмента происходит повреждение обмоток и редуктора инструмента, связанного с резким запуском. Радиолюбители нашли выход из этой ситуации и предложили простой плавный пуск для электроинструмента своими руками (схема 1), собранную в отдельном блоке (в корпусе очень мало места).

Схема 1 – Схема плавного пуска электроинструмента.

УПП своими руками реализуется на основе КР118ПМ1 (фазовое регулирование) и силовой части на симисторах. Основной изюминкой устройства является его универсальность, ведь его можно подключить к любому электроинструменту. Оно не только легко монтируется, но и не требует предварительной настройки. В основном подключение системы к инструменту не является сложным и устанавливается в разрыв кабеля питания.

Особенности работы модуля УПП

При включении болгарки на КР118ПМ1 подается напряжение и на управляющем конденсаторе (С2) происходит плавный рост напряжения по мере роста заряда. Тиристоры, находящиеся в микросхеме, открываются постепенно с определенной задержкой. Симистор открывается с паузой, равной задержке тиристоров. Для каждого последующего периода напряжения происходит постепенное уменьшение задержки и инструмент плавно запускается.

Зависит время набора оборотов от емкости С2 (при 47 мк время запуска равно 2 секунды). Эта задержка является оптимальной, хотя ее можно менять путем увеличения емкости С2. После выключения углошлифовальной машинки (УШМ) происходит разряд конденсатора С2 благодаря резистору R1 (время разрядки примерно равно 3 секунды при 68к).

Эту схему для регулировки оборотов электродвигателя можно модернизировать путем замены R1 на переменный резистор. При изменении величины сопротивления переменного резистора меняется мощность электромотора. Резистор R2 выполняет функцию контроля величины силы тока, который протекает через вход симистора VS1 (желательно предусмотреть охлаждение вентилятором), являющийся управляющим. Конденсаторы С1 и С3 служат для защиты и управлением микросхемы.

Симистор подбирается со следующими характеристиками: напряжение прямое максимальное до 400–500 В и минимальный ток пропускания через переходы должен быть не менее 25 А. При изготовлении УПП по этой схеме запас по мощности может колебаться от 2 кВт до 5 кВт.

Таким образом, для увеличения срока службы инструментов и двигателей, необходимо производить их плавный запуск. Это связано с конструктивной особенностью электромоторов асинхронного и коллекторного типов. При запуске происходит стремительное потребление тока, из-за которого происходит износ электрической и механической частей. Использование УПП позволяет обезопасить электроинструмент, благодаря соблюдению правил техники безопасности. При модернизации инструмента возможна покупка уже готовых моделей, а также сборка простого и надежного универсального устройства, которое не только отличается, но и даже превосходит некоторые заводские УПП.

Как подключить, установка

Для пользователей болгарок, не имеющих навыков электромонтажных работ можно приобрести отдельно продающийся блок плавного пуска. Необходимо будет лишь правильно его установить. Существую два варианта размещения пускового устройства — внутри корпуса болгарки и, в случае невозможности, снаружи.

В следующем видео автор один из приобретенных блоков с помощью небольшой доработки корпуса болгарки разместил внутри его. Два провода блока пуска подсоединяются по следующей схеме: один провод к контакту выключателя, другой к обмотке статора электропривода.

В другом видео автору также удалось поместить приобретенный блок внутри болгарки. Однако схему подключения он выбрал другую — в разрыв сети. При этом не важно учитывать куда подсоединять «ноль», а куда «фазу».

Замена графитовых щеток

Практика показывает, что именно графитовые щетки чаще всего становятся причиной неисправности болгарки. Срок их службы ограничен 1,5-2 годами. Заменить старые щетки на новые особого труда не составит. Чтобы проверить щетки, корпус должен быть открыт. Добраться до них несложно. Сначала нужно (при отключенном от розетки шнуре) прямой отверткой аккуратно приподнять и сдвинуть в сторону закрепленные на коллекторе щеткодержатели. Отвертку можно использовать и для извлечения щеток. Если у вас инструмент фирменный, то в нем, скорее всего, щетка удерживается с помощью пружины, и чтобы ее извлечь, достаточно отверткой эту пружину прижать. Если же инструмент китайский, то в нем стоят заглушки, которые придется убирать отверткой, только после этого можно снимать щетку.

Щетки нужно менять только на новые, купленные в специализированном магазине. Покупая их, обязательно возьмите с собой вынутую щетку и замерьте покупку, чтобы подходила по размерам. Вставьте новую щетку в щеткодержатель, обязательно проверьте, плавно ли она ходит.

Если она нигде ни за что не цепляется, то можно фиксировать щетку в щеткодержателе. Затем утопите ее внутрь и можете ставить щеткодержатель в посадочное гнездо. Аналогично замените и вторую щетку. Напоследок проверьте, насколько аккуратно и правильно вы уложили провода, не будут ли они нигде пережиматься. После этого можно закрывать корпус и пробовать включить машинку.

Замена щеток — это максимум, что здравый смысл допускает самостоятельно починить в болгарке, не рискуя из-за неопытности или неумения испортить инструмент.

Более сложные ремонты, такие как очистка коллектора, замена редуктора или якоря, не имея нужного опыта, лучше самостоятельно не делать. Если возникнет такая необходимость — пригласите в гости знакомого, который не раз уже выполнял подобный ремонт. Сам ремонт можете делать и своими руками, но только под его присмотром и по подсказкам.

А еще лучше — отвезите свой инструмент в мастерскую. Все же болгарка, даже полностью исправная, остается источником повышенной опасности. Лучше заплатить профессионалам за ремонт, чем платить врачам за свое лечение.

Как проверить

В домашних условиях перед сборкой болгарки с устройством плавного пуска неплохо проверить его на разрыв в цепи. В следующем видео проверяется устройство с тремя выводами. Обычно на корпусе пускового устройства имеется схема подключения. Здесь два провода сетевых, один идет к электроприводу. Если собрать цепь с индикаторной лампочкой, включив в нее устройство пуска, то определить разрыв в нем возможно загоранием/не загоранием индикаторной лампочки.

Схема коллекторного двигателя переменного тока

В схеме (рис. 1) показаны электрические соединения обмоток статора, ротора и графитовых щеток. Графитовые щетки в электродвигателе установлены в щеткодержателях. Щетки соприкасаются с ламелями коллектора. Одни концы обмоток статора подключаются к внешнему источнику энергии. Другие концы обмоток статора соединены с графитовыми щетками, электрическая цепь замыкается на обмотках ротора.

Регулятор оборотов болгарки соединяется проводами со схемой коллекторного электродвигателя последовательно. Схема подключения регулятора оборотов должна быть указана на самом корпусе регулятора, либо в руководстве по эксплуатации болгарки.

Источник

Видео

Простейший плавный пуск коллекторного двигателя от стиралки

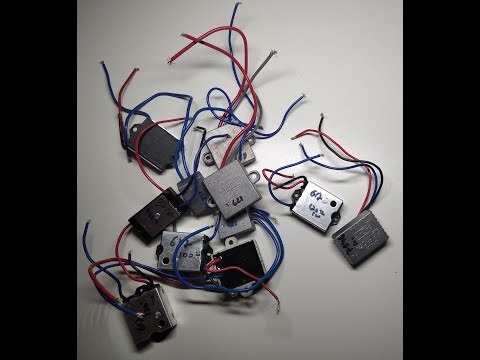

Плавный пуск для электроинструмента — тест модулей плавного пуска

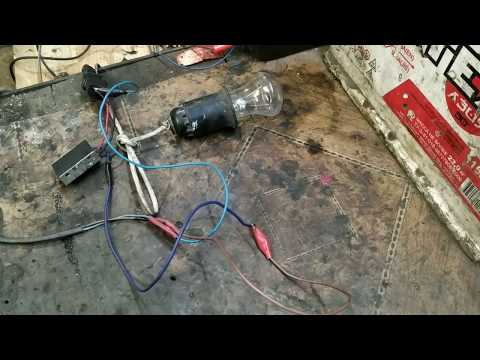

Супер-Простая схема Плавного Пуска. Без транзисторов и микросхем.

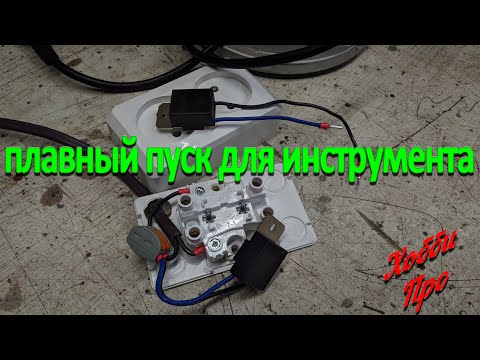

Плавный пуск электроинструмента своими руками. Универсальная розетка

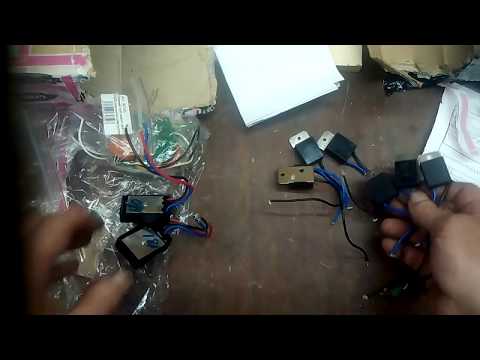

Плавный пуск на два и на три выхода, какой выбрать?

Супер-Простой Плавный Пуск. Из платы пылесоса!

Плавный пуск коллекторного двигателя. Сначала ничего не вышло, но все закончилось хорошо

Плавный пуск для электроинструмента

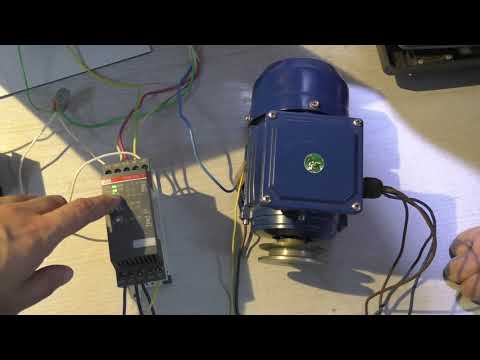

Плавный пуск / останов ABB PSR

Плавный пуск, регулировка и защита колектор. двигателя

Плавный пуск болгарки своими руками на транзисторах

Многие электроинструменты выходят из строя из-за износа мотора. У современных моделей болгарок имеется устройство плавного пуска. За счет него они способы долго проработать. Принцип работы элемента строится на изменении рабочей частоты. Для того чтобы более подробно узнать об устройстве пуска, стоит рассмотреть схему стандартной модели.

Поиск данных по Вашему запросу:

Плавный пуск болгарки своими руками на транзисторах

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Плавный пуск электродвигателя своими руками: для болгарки, электроинструмента
• Самостоятельное изготовление регулятора оборотов электродвигателя
• Плавный пуск для болгарки своими руками
• Как сделать плавный пуск и регулятор оборотов для болгарки
• Плавный пуск для болгарки своими руками: схема. Устройство плавного пуска болгарки, подключение
• Плавный пуск коллекторного электродвигателя своими руками
• ПЛАВНЫЙ ПУСК ЭЛЕКТРОДВИГАТЕЛЯ
• Как сделать плавный пуск для электроинструмента своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Плавный Пуск для ЛЮБОГО Электроинструмента Просто и Быстро своими руками.

Плавный пуск электродвигателя своими руками: для болгарки, электроинструмента

Работа внушительной части приборов, используемых в быту и на производстве, обеспечивается электродвигателями с различными спецификациями. Изучив технические характеристики, схемы соединения к электропитанию и подключения фаз двигателей, их можно использовать вторично в самодельных станках, насосных и вентиляционных системах. Есть два наиболее распространенных вида моторов, подключение которых можно выполнить без дополнительных деталей. Это асинхронные двигатели с однофазным или трехфазным питанием и коллекторные устройства.

В асинхронных однофазных двигателях обмотка на роторе короткозамкнутая, по конструкции напоминающая колесо для белки. Замкнутые на кругах стержни входят в пазы сердечника, где при индукции тока создается поле уравновешивающее электромагнитное поле катушки.

Для того, чтобы после подключения к сети мотор заработал, нужен стартовый толчок. В некоторых случаях, например на точильном станке двигатель можно запустить вручную, простым вращательным движением вала.

Можно также снабдить самодельный инструмент дополнительной стартовой обмоткой или частотным преобразователем, который обеспечит плавный запуск мотора. Начало вращения в асинхронных двигателях с трехфазной обмоткой статора происходит автоматически, благодаря чередованию фаз. Как видно на структурной схеме, в коллекторном электродвигателе имеются рабочая и пусковая обмотки. Переключение обмотки на роторе происходит при помощи графитовых щеток, единовременно под напряжением находится только одна из рамок, с магнитным полем, перпендикулярным полю статорной обмотки.

Разница полюсов сдвигает ротор по кругу, достигая определенного угла, контакт с щетками перебрасывается на вторую рабочую обмотку, что обеспечивает непрерывное вращательное движение. Перед использованием электродвигателя нужно навести справки о его типе и особенностях конструкции.

Единственной доступной информацией при этом может быть лишь серийная маркировка на корпусе, остальное — мощность, тип, возможные системы управления двигателем — придется поискать в технических справочниках.

Проверка проводных выходов и корпуса на короткое замыкание — застрахует от аварий. Для этого, после визуального осмотра на предмет следов возгорания, при помощи мультиметра нужно сделать прозвон всех контактов и корпуса, затем проверить обмотки и выводы, и также конденсаторы при наличии. Коллекторные двигатели компактны и работают на высоких оборотах. Ими оснащаются малогабаритные бытовые приборы, например, миксеры, мясорубки, кофемолки и стиральные машины, а также ручные инструменты — дрели, шуруповёрты, дисковые пилы и т.

На фото — схема подключения такого электродвигателя к питанию В через простой замыкающий выключатель. Кнопка в зажатом положении подает ток на обмотки статора и ротора. При двух разных обмотках на статоре можно сделать перемычку для переключения скоростей.

Различные модели асинхронных двигателей используются в бытовых кондиционерах, в насосных системах и аппаратуре промышленного назначения. Они, как правило, оснащаются преобразователями частоты, которые в зависимости от предназначения, выполняют постепенный набор оборотов при включении, или плавное, не ступенчатое, переключение скоростей.

Схема подключения обычно дается прямо на корпусе, где маркируются выводящие провода пусковой и рабочей обмотки. В других случаях их можно определить при помощи замеров сопротивления. Величина в Омах в двух вариантах последовательного соединения должна в сумме быть равной показателю сопротивления пары обмоток ротора и статора. Рабочая обмотка может отличаться и визуальной толщиной в сечении. Она подключается к конденсатору, а вывод от статора напрямую к В. Конденсаторы могут быть установлены по схеме подключения к статорной обмотке, для обеспечения пуска электродвигателя, или в качестве рабочего устройства, подсоединенного к основной обмотке.

Возможен и комбинированный вариант с двумя конденсаторами. Емкость теплообменника зависит от мощности мотора в расчете 7мкФ на Вт. Чрезмерный нагрев корпуса после запуска свидетельствует о недостаточной емкости подключенных конденсаторов. Если наблюдается спад мощности и замедление оборотов, следует уменьшить емкость. Трехфазными двигателями, отличающимися большой мощностью и возможностью автоматического старта оборудуют деревообрабатывающие и токарные станки.

К трехфазной сети питания такие моторы подсоединяются в двух конфигурациях: треугольной или в виде звезды. Для подключения к сети с одной фазой необходимо наличие переходного конденсатора, но в этом случае будут потери мощности и скорости оборотов двигателя.

Частотные преобразователи — важный элемент системы управления двигателем, могут быть заменены симисторами для плавного пуска, которые подключаются по трехфазной схеме.

Это позволяет снизить расход электроэнергии и износ мотора, предотвращает перегрев и дает ряд дополнительных возможностей для подключения автоматики. Особенности конструкции некоторых инструментов, например, угловой шлифовальной машины, влекут к высокому воздействию на двигатель устройства динамических нагрузок. Для устранения неравномерных нагрузок на электроприбор и его составные части рекомендуется приобретать или сделать своими руками устройство плавного пуска УПП.

В электроинструментах, в которых рабочая часть представлена диском, что вращается с высокой скоростью, в начале их работы на ось редуктора воздействуют силы инерции. Это воздействие влечет за собой нижеследующие негативные моменты:.

Из-за таких инерционных рывков при работе со стальными и алмазными дисками необходимо держать инструмент двумя руками и быть готовым к его удержанию, так как в противном случае можно травмироваться при срыве агрегата.

При запуске болгарки открытый участок кожуха должен находиться в противоположной стороне от человека, чтобы защитить его от летящих осколков при возможном разрушении рабочего диска. Для сокращения пагубных воздействий резкого и динамического пуска на электроинструмент производители выпускают модели со встроенным плавным пуском и регулировкой оборотов.

Для информации. Подобные приспособления встраиваются в агрегаты из средней и высокой ценовой категории. Устройство плавного пуска и регулятор оборотов отсутствуют во многих экземплярах электроинструмента, который имеется в большинстве домашних хозяйств.

Если приобрести мощную технику диаметр рабочего диска более 20 см без УПП, резкий пуск двигателя повлечет к скорому износу механики и электрочасти, также такой агрегат сложно удержать в руках при включении. Установка УПП — это единственный выход. На рынке комплектующих к электроинструменту представлено много моделей уже готовых блоков плавного пуска и оборотных регуляторов.

Готовое устройство плавного пуска для электроинструмента можно монтировать как внутрь корпуса при наличии свободного места, так и подключать в разрыв кабеля питания. Однако можно не приобретать готовое изделие, а изготовить его своими руками, так как схема этого приспособления достаточна проста.

Для изготовления самого популярного устройства плавного пуска для электроинструмента на основе платы КРПМ1Р понадобятся нижеследующие инструменты и материалы:.

В устройстве, которое получено по схеме выше, управление происходит посредством платы КРПМ1Р, а симисторы выступают в качестве силовой части. Самым практичным вариантом подключения УПП является подсоединения его к розетке, которая служит источником питания для электроинструмента.

Для этого потребуется на выход устройства гнездо XS1 на схеме подключить питающую розетку, а на вход гнездо ХР1 на схеме подать питание напряжением В. Принцип работы такого блока плавного пуска, установленного в болгарку, состоит из следующих процессов:. Именно вышеописанные процессы определяют плавный пуск болгарки, что позволяет исключить инерциальный шок для редуктора за счет постепенного возрастания оборотов диска. Время, за которое электроинструмент наберет рабочее количество оборотов, определяется только емкостью управляющего конденсатора.

Если, к примеру, конденсаторный элемент будет иметь емкость в 47 мкФ, то плавный пуск будет обеспечиваться за секунды. Такого времени достаточно для того, чтобы начало использования инструмента происходило комфортно, а он сам не подвергался шоковым нагрузкам. Если резистор имеет сопротивление, равное 68 кОм, то время разряда конденсатора будет составлять примерно 3 секунды.

При прошествии этого временного промежутка устройство плавного пуска полностью готово к очередному циклу запуска электроинструмента. На заметку. Данная схема может быть подвергнута небольшой доработке, которая добавит к устройству плавного пуска еще функцию регулятора оборотов. Для этого необходимо поменять обычный резистор R1 на переменный вариант.

Контролируя сопротивление, можно регулировать мощность электродвигателя, меняя количество его оборотов. Также существуют и другие схемы плавного пуска для электроинструментов и разнообразных двигателей, которые разительно отличаются друг от друга по всем параметрам: от способа монтажа и внешнего вида до метода подключения и составных компонентов. К сведению. Вышеописанная схема является самой простой и применяется повсеместно, так как она доказала свою работоспособность и надежность.

Устройство плавного пуска для электроинструмента — экономия средств на ремонте и полная защита основных компонентов прибора. Перед каждым стоит выбор: покупать УПП или сделать самостоятельно.

Если есть некие познания в электротехнике и пайке радиодеталей, то рекомендуется выполнить самостоятельную сборку, так как она надежна и проста. В противном случае следует приобрести в любом специализированном магазине либо на радиорынке готовое приспособление плавного пуска электроинструмента.

Недостатком небольших дешевых болгарок является отсутствие плавного пуска и регулировки оборотовБолгарка, или шлифовальная машина, — зачастую в хозяйстве просто необходима для выполнения работ по металлу. Кроме того, с её помощью можно выполнять чистку и деревянных, и каменных материалов. Сложно представить выполнение промышленных работ без болгарки.

Это такой инструмент, который подойдёт как профессионалу в его деятельности, так и любителю в домашних работах по хозяйству. При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента. Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность.

Здесь основным показателем служит объём выполняемых работ. Если работа не масштабная и не частая на бытовом уровне, то подойдёт электроинструмент с регулировкой в мм и мощностью между Вт.

Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения.

Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли.

Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается — это происходит во время нагревания, приближающемуся к оС.

Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски.

Самостоятельное изготовление регулятора оборотов электродвигателя

Все бы хорошо, но нет в ней плавного пуска. Заменил нерабочий симистор и смд транзистор на новый, проверил все резисторы и конденсаторы. Но работа не восстановилась. Было решено делать новую плату. Полазив по сети в посисках готового решения, было найдено два варианта. Первый вариант, это схема из журнала Радио за год.

Ее можно использовать не только для болгарки, но и для дрели, фрезерного станка и др., где стоит. Схема плавного пуска болгарки на транзисторе.

Плавный пуск для болгарки своими руками

Работа внушительной части приборов, используемых в быту и на производстве, обеспечивается электродвигателями с различными спецификациями. Изучив технические характеристики, схемы соединения к электропитанию и подключения фаз двигателей, их можно использовать вторично в самодельных станках, насосных и вентиляционных системах. Есть два наиболее распространенных вида моторов, подключение которых можно выполнить без дополнительных деталей. Это асинхронные двигатели с однофазным или трехфазным питанием и коллекторные устройства. В асинхронных однофазных двигателях обмотка на роторе короткозамкнутая, по конструкции напоминающая колесо для белки. Замкнутые на кругах стержни входят в пазы сердечника, где при индукции тока создается поле уравновешивающее электромагнитное поле катушки. Для того, чтобы после подключения к сети мотор заработал, нужен стартовый толчок. В некоторых случаях, например на точильном станке двигатель можно запустить вручную, простым вращательным движением вала. Можно также снабдить самодельный инструмент дополнительной стартовой обмоткой или частотным преобразователем, который обеспечит плавный запуск мотора.

Как сделать плавный пуск и регулятор оборотов для болгарки

Пользователь интересуется товаром MP — Встраиваемый цифровой термометр с выносным датчиком. Пользователь интересуется товаром MPmhz — Сканер беспроводных устройств диапазона МГц. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Модуль снят с производства.

Все бюджетные варианты УШМ имеют несколько недостатков. Во-первых, не имеется системы плавного пуска.

Плавный пуск для болгарки своими руками: схема. Устройство плавного пуска болгарки, подключение

Дело было вечером, делать было нечего…. За окном уныло шел дождь…. Жена уехала к родителям…. Бесцельное скитание по просторам интернета не приносило никакого удовольствия…. А в руках все больше нарастал какой-то зуд….

Плавный пуск коллекторного электродвигателя своими руками

By juxon , November 10, in Бытовая техника. В болгарку 2,3квт российского производства отличного качества воткнули устройство для плавного пуска двигателя, которое успешно сгорело. Разобрал- Китай, везде Китай. Разбираю само устройство, которое было залито компаундом. Поиск в даташитах ничего не дал. Видимо это сокращенная маркировка. Помогите плз разобраться, что купить на замену вместо LT Корпус как у LM

У нас Вы можете купить Мастер Кит BM — Модуль плавного пуска электроинструмента и ламп накаливания (KПМ1T): цена, фото, DIY, своими.

ПЛАВНЫЙ ПУСК ЭЛЕКТРОДВИГАТЕЛЯ

Плавный пуск болгарки своими руками на транзисторах

В ручных электроинструментах, таких как: болгарка ушм , циркулярная пила, шуруповерт, дрель — используют коллекторные двигатели с последовательным возбуждением. Для их запитки в большинстве случаев используется обычная электросеть В 50 Гц. Раньше для профессионального инструмента использовалась сеть В. Теперь, с ростом мощности потребителей в однофазных сетях офисы и жилой сектор , появились и профессиональные электроинструменты на В.

Как сделать плавный пуск для электроинструмента своими руками

ВИДЕО ПО ТЕМЕ: Плавный пуск и регулятор фрезера

Плавный пуск получил широкое применение в безопасном запуске электродвигателей. Во время запуска двигателя происходит превышение номинального тока Iн в 7 раз. В результате этого процесса происходит уменьшение эксплуатационного периода мотора, а именно обмоток статора и значительная нагрузка на подшипники. Именно из-за этой причины и рекомендуется сделать плавный пуск для электроинструмента своими руками, где он не предусмотрен. Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей. При протекании электрического тока через радиоэлементы , имеющие сопротивление с активной составляющей, происходят потери, связанные с преобразованием части мощности в тепловой вид энергии.

Прототип конструкции на рисунке ниже использовался для регулировки накала ламп, то есть для работы на чисто активную нагрузку.

Практически все производители современных электроинструментов, таких как болгарки, дрели, шуруповёрты и другие, оснащают свои изделия плавным пуском и регулятором оборотов, это очень удобно и безопасно. В том если ваша болгарка не имеет данной функции, её можно модернизировать и собрать для ней простой плавный пуск. В этой статье представлена схема такого плавного пуска, она давольно проста и повторима. Данная схема обеспечивает плавный пуск и выход на номинальную скорость. Путём подбора емкости конденсатора С3 можно отрегулировать время разгона. Для того что бы регулировать скорость резистор R2 нужно заменить на переменный, желательно группы А, или подсоединить переменный резистор параллельно резистору R2.

Практически все производители современных электроинструментов, таких как болгарки, дрели, шуруповёрты и другие, оснащают свои изделия плавным пуском и регулятором оборотов, это очень удобно и безопасно. В том если ваша болгарка не имеет данной функции, её можно модернизировать и собрать для ней простой плавный пуск. В этой статье представлена схема такого плавного пуска, она давольно проста и повторима.

Как сделать плавный пуск на болгарке • CIMFLOK.

RU

Оглавление:

Как сделать плавный пуск на болгарке своими руками

• новости компании
• Новости машиностроения
• Новости судостроения
• Новости ВПК
• Новости космической отрасли
• Новости авиации
• Новости строительной отрасли
• Технические статьи
• Сварочное видео
• Видео ковки

Регулятор числа оборотов для болгарки своими руками: особенности применения, принципиальная схема, установка внутрь корпуса. Что такое плавный пуск и как его подключить. Временные диаграммы регулятора скорости и плавного пуска.

Практически все модели УШМ нижнего ценового диапазона не имеют таких полезных опций, как регулировка скорости вращения шпинделя и плавный пуск. При наличии желания и некоторых навыков можно сделать регулятор скорости для болгарки своими руками, хотя гораздо проще приобрести готовый электронный блок за несколько сотен рублей. Регулятор скорости расширяет возможности УШМ и позволяет обрабатывать мягкие материалы на пониженных скоростях резания. Помимо регулятора оборотов для УШМ очень полезная функция — плавный пуск, сглаживающий резкое увеличение тока в обмотках электродвигателя в момент подачи на него напряжения. Это предотвращает резкое увеличение крутящего момента и «провисание» питающей сети. Кроме того, плавный пуск снижает ударные нагрузки на двигатель и редуктор УШМ, что защищает их от преждевременного износа.

Зачем нужна регулировка скорости вращения УШМ

Любая УШМ конструктивно «заточена» на работу только с отрезным или шлифовальным кругом определенного диаметра. Всего существует шесть наиболее распространенных диаметров в диапазоне от 115 до 300 мм, которые соответствуют шести группам скоростей вращения шпинделя на холостом ходу. Например, УШМ с кругами Ø125 мм имеет скорость вращения около 11÷12 тыс. об/мин, а с кругами Ø150 мм – 9÷10 тыс. об/мин. Такие значения частоты вращения шпинделя обусловлены тем, что отрезные диски предназначены для высокопроизводительной обработки твердых материалов (металл, камень, керамика) при скорости резания до 80 м/с. Однако при резании и особенно шлифовании мягких и вязких материалов требуются совершенно другие параметры резания и, соответственно, применение инструмента с регулятором скорости. И это касается не только дерева и пластика, но и сталей, титановых и алюминиевых сплавов. Например, обработка пластмасс и мягких пород дерева происходит при скоростях резания от 8 до 12 м/с, шлифование сплавов титана и нержавеющей стали — в пределах 15÷20 м/с, и даже обычная сталь полируется не более чем при 30 РС. Поэтому скорость вращения шлифовальной насадки для УШМ должна быть в несколько раз меньше паспортной. Следует отметить, что регуляторы числа оборотов УШМ в большинстве своем являются регуляторами мощности, подводимыми к электродвигателю УШМ. То есть уменьшение числа оборотов достигается уменьшением мощности источника до 15% от номинальной. А вот для шлифования и резки мягких материалов это не имеет особого значения, так как в этом случае изначально требуется небольшая мощность..

как сгладить грубую древесину угловой шлифовальной машиной

Принципиальная схема регулятора скорости

Современные схемы регуляторов скорости болгарки построены по принципу полупроводникового переключателя, пропускающего только часть мощности одной или обеих полуволн переменного тока. В качестве полуволнового регулятора в таких устройствах используются симисторы (симметричные тиристоры), поэтому их иногда называют симисторными регуляторами. На рисунке ниже показана упрощенная схема такого устройства, достаточная для пояснения принципа его работы, а справа от нее – диаграммы полного периода переменного тока до и после регулирования. Здесь заштрихованные области соответствуют мощности, которая передается на электродвигатель от источника питания через симисторный регулятор..

На схеме значок волны указывает на источник переменного напряжения, а буква «М» — на двигатель УШМ. В упрощенном виде регулятор включает в себя две RC-цепи, динистор и симистор. При нажатии переключателя К1 на электродвигатель М и цепь регулятора подается переменное напряжение. Ток, протекающий через переменный резистор R1, начинает заряжать конденсатор С1. Время его заряда определяется сопротивлением резистора R1, которое зависит от положения его ползунка, что, собственно, и задает временные параметры работы регулятора. После полной зарядки конденсатора напряжение в точке его подключения к динистору повышается до номинального, динистор открывается и подает напряжение на управляющий электрод симистора. Конденсатор С1 при этом разряжается. Этот момент на схеме работы регулятора показан жирной вертикальной линией. После размыкания симистора на двигатель УШМ в первом полупериоде подается напряжение.

При изменении полярности переменного тока напряжение проходит через ноль, поэтому динистор и симистор замыкаются. В отрицательном полупериоде все повторяется, и симистор также включается с задержкой, определяемой параметрами цепи R1C1. Регулятор даже на холостом ходу работает с некоторой задержкой включения симистора. Это связано с тем, что, хотя момент приложения тока сопротивлением R1 к конденсатору С1 соответствует переходу напряжения через ноль, оно все же должно подняться до уровня напряжения пробоя динистора. На рисунке ниже представлена ​​зависимость мощности, подаваемой на двигатель УШМ, от временных сдвигов управляющих импульсов динистора. В первом случае сопротивление резистора R1 минимально, поэтому заряд С1 происходит быстро, а во втором максимальное, поэтому конденсатор заряжается медленнее.

Что такое плавный пуск

Плавный пуск болгарки – это подача на ее двигатель возрастающего напряжения, при котором он разгоняется без скачков пускового тока и с постепенным увеличением крутящего момента. Этот режим защищает питающую сеть от избыточного отбора мощности и предотвращает ее «провисание». Особенно это актуально при питании УШМ от автономных источников напряжения. Кроме того, он защищает обмотки двигателя от превышения номинальных токов, которые могут привести к их пробою. При плавном пуске редуктор УШМ не испытывает ударных нагрузок, что предохраняет его от преждевременного износа.

Электронная схема плавного пуска УШМ основана на том же принципе, что и схема регулятора скорости. Он также использует симистор для ограничения подачи мощности на электродвигатель. Но в отличие от регулятора скорости импульсы управления на симистор формируются не путем ручной установки сопротивления в RC-цепи, а электронной схемой, формирующей последовательность импульсов с уменьшающейся длительностью задержки. На приведенной ниже диаграмме показано, как сокращается время сдвига импульса и увеличивается мощность, подводимая к двигателю УШМ..

Поскольку плавный пуск и регулятор скорости работают по одной схеме, выпускаются электронные блоки, совмещающие функции обоих этих устройств. болгарка для установки регулятора с такими габаритами. В маломощных УШМ свободное пространство обычно располагается ближе к ее концу, а в более мощных — между рукояткой и двигателем или в самой рукоятке (см. фото ниже). Для установки такого регулятора не требуется специальных навыков, так как его нужно просто включить в разомкнутую цепь питания электродвигателя..

На видео ниже показана реанимация старой УШМ, оснащенной регулятором скорости. Интересное кнопочное управление количеством оборотов с запоминанием значения после отключения питающего напряжения.

Мягкий старт соединение

Электронный регулятор в основном нужен домашним мастерам для расширения возможностей УШМ в части шлифования и обработки мягких материалов. Профессионалы, как правило, используют специализированный инструмент для определенных видов работ и применяют УШМ только по прямому назначению. Иная ситуация с устройством плавного пуска. Для маломощного бытового инструмента эта опция полезна, но не обязательна. А вот для профессиональных УШМ с приводами свыше 1000 Вт это жизненно необходимо. В дополнение к вышеупомянутым улучшениям производительности, плавный пуск имеет решающее значение для безопасности оператора. УШМ с диском Ø230 и мощностью 2000 Вт весит 5÷6 кг, и для того, чтобы удержать ее во время стартового рывка, требуются определенные усилия и устойчивое положение.

Устройство плавного пуска можно приобрести в розничных сетях и самостоятельно установить внутрь корпуса любой УШМ. На видео ниже показана его установка на новую мощную УШМ, купленную автором для очистительных работ. Это видео интересно еще и тем, что его автор с помощью стрелочного устройства демонстрирует величину скачка тока при включении УШМ сначала без плавного пуска, а потом с этим устройством. .

Самое передовое устройство управления углом шлифовальный станок представляет собой систему управления скоростью нагрузки, которая также выполняет функции регулятора скорости и обеспечивает плавный пуск . В интернете можно найти схему изготовления такого устройства на микросхеме U2010B, но она довольно сложна даже для тех, кто имеет начальные навыки радиолюбителя.

Советуем подписаться на наши страницы в социальных сетях: | Вконтакте | | Гугл | Одноклассники

Модели для УШМ 600 Вт

Для УШМ 600 Вт используются пускатели с контактными симисторами, перегрузка которых не превышает 10 А. Также стоит отметить, что существует множество устройств с пластинами. Они выделяются своей безопасностью и не боятся высоких температур. Минимальная частота для УШМ мощностью 600 Вт – 30 Гц. При этом сопротивление зависит от установленного триода. Если используется линейного типа, то вышеуказанный параметр не превышает 50 Ом.

Если говорить о дуплексных триодах, то сопротивление на высоких оборотах может быть до 80 Ом. Очень редко модели имеют стабилизаторы, работающие от компараторов. Чаще всего они крепятся непосредственно к модулям. Некоторые модификации выполнены на распаянных транзисторах. Их минимальная частота начинается от 5 Гц. Боятся перегрузок, но способны поддерживать высокие обороты при напряжении 220 В.

Пускатели для УШМ с симистором на 20 ампер

Устройства с симистором на 20А подходят для профессиональных УШМ. Во многих моделях используются контакторные резисторы. В первую очередь они способны работать на высоких частотах. Максимальная температура закваски 55 градусов. Большинство моделей имеют хорошо защищенный корпус. Стандартная схема устройства предполагает использование трех контакторов емкостью 30 пФ. Эксперты говорят, что устройства выделяются своей проводимостью.

Минимальная частота для пускателей 35 Гц. Они способны работать в сети постоянного тока. Модификации подключаются через переходники. Такие устройства хорошо подходят для двигателей мощностью 200 Вт. Фильтры часто устанавливаются с триодами. Их индекс чувствительности не более 300 мВ. Довольно распространены проводные компараторы с системой защиты. Если рассматривать импортные модели, то они имеют встроенный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на уровне около 5 микрон. При сопротивлении 40 Ом модель способна стабильно поддерживать высокие обороты.

Модель для УШМ с симистором 15 А

Плавный пуск для УШМ с симистором 15 А универсален и часто встречается на маломощных моделях. Отличием приборов является низкая проводимость. Схема (устройство) УШМ с плавным пуском предполагает использование приемопередатчиков контактного типа, работающих на частоте 40 Гц. Многие модели используют компараторы. Эти элементы устанавливаются с фильтрами. Номинальное напряжение пускателей начинается от 200 В.

Устройства для УШМ 800 Вт

УШМ 800 Вт работает с низкочастотным пускателем. Достаточно часто используются симисторы на 15 А. Если говорить о схеме моделей, то стоит отметить, что в них используются транзисторы расширения, у которых пропускная способность по току начинается от 45 мк. Конденсаторы применяют с фильтрами и без них, а емкость элементов не более 3 пФ. Также стоит отметить, что пускатели различаются по чувствительности.

Если рассматривать профессиональные УШМ, то для них подходят модификации на 400 мВ. В этом случае проводимость тока может быть низкой. Существуют также устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать высокие обороты УШМ, а проводимость тока у них составляет около 4 мкм. Если говорить о других параметрах, то номинальное напряжение начинается от 230 В. Минимальная частота для моделей с широкополосными симисторами составляет 55 Гц.

Пускатели УШМ 1000 Вт

Пускатели для данной УШМ изготавливаются на симисторах с перегрузкой 20 А. Стандартная схема устройства включает триод, пластину стабилизатора и три транзистора. Выпрямительный блок чаще всего устанавливается на проводной основе. Конденсаторы можно использовать как с фильтром, так и без него. Минимальная частота обычной модели составляет 30 Гц. При 40 Ом пускатели способны выдерживать высокие перегрузки. Тем не менее, проблемы могут возникнуть на УШМ с низкими оборотами.

Как

сделать стартер из симистора ТС-122-25?

Сделать плавный пуск для УШМ своими руками с симистором ТС-122-25 достаточно просто. В первую очередь рекомендуется подготовить контакторный резистор. Конденсаторы потребуются однополюсные. Всего в стартере установлено три элемента. Емкость одного конденсатора не должна превышать 5 пФ. Для увеличения рабочей частоты на пластине припаян контактор. Некоторые эксперты говорят, что фильтры могут улучшить проводимость..

Выпрямительный блок используется с проводимостью 50 микрон. Он способен выдерживать большие перегрузки и сможет обеспечить высокие обороты. Далее, чтобы собрать плавный пуск на болгарке своими руками, устанавливается тиристор. По окончании работы модель подключается через переходник.

Установка модуля плавного пуска DeWalt DW745

Плавный пуск для УШМ своими руками: схема. Устройство плавного пуска угловая шлифовальная машина , соединение

Многие электроинструменты выходят из строя из-за износа двигателя. Современные модели УШМ имеют плавный пуск. Благодаря ему у них есть способы работать долго. Принцип работы элемента основан на изменении рабочей частоты. Для того чтобы больше узнать об устройстве стартера, стоит рассмотреть схему стандартной модели.

Схема устройства УШМ с симистором 10 А

Схема плавного пуска УШМ, изготовленная своими руками, предполагает использование контактных резисторов. Соотношение полярности модификаций, как правило, не превышает 55%. Многие модели выпускаются с блокираторами. За защиту устройства отвечает проводной фильтр. Для передачи тока используются низкочастотные приемопередатчики. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает в роли стабилизатора. При подключении модели выходное сопротивление при перегрузке 10 А должно быть около 55 Ом. Крышки стартера изготовлены на полупроводниковой основе. В некоторых случаях устанавливаются магнитные приемопередатчики. Они хорошо справляются с низкими оборотами и могут поддерживать номинальную частоту.

Изготовление плавного пуска

Схема собрана на печатной плате размерами 45 х 35 мм, плата разложена максимально компактно, чтобы ее можно было встроить в корпус инструмента, требующего мягкого Начало. Провода питания лучше припаивать прямо к плате, но если мощность нагрузки небольшая, то можно установить клеммники, как это сделал я. Плата изготовлена ​​методом ЛУТ, фото процесса представлены ниже.

Дорожки перед пайкой желательно залудить, так улучшится их проводимость. Микросхему можно установить в панельку, после чего ее можно без проблем снять с платы. Сначала припаиваются резисторы, диоды, маленькие конденсаторы, а потом уже самые крупные компоненты. После завершения сборки платы обязательно проверьте ее правильность установки, прозвоните дорожки, промойте остатки флюса.

Плавный пуск для УШМ

своими руками

В данной статье будет рассмотрена схема плавного пуска УШМ из имеющихся деталей. Так как во всём инструменте плавный пуск не установлен, это можно исправить и самостоятельно собрать простую схему плавного пуска болгарки и сделать её своими руками. Это устройство поможет вам модернизировать свой инструмент и сделать его менее опасным и более удобным.

Если вы часто работаете с инструментом, то наверняка сталкивались со следующей проблемой: двигатель, будь то УШМ, циркулярная пила, рубанок или другое оборудование, заводится очень резко. Такие резкие пуски чреваты массой неприятностей: во-первых, большой пусковой ток, что не лучшим образом сказывается на проводке, во-вторых, резкий запуск двигателя быстро изнашивает механические части инструмента, и в-третьих, снижается удобство использования, при запуске угловой болгарку приходится крепко держать, и она норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. А если этой системы нет? Выход есть – собрать схему плавного пуска самостоятельно. Кроме того, его можно будет использовать с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. А плавный пуск значительно снизит вероятность быстрого перегорания лампочки.

Схема плавного пуска

В интернете часто встречается схема плавного пуска, построенная на довольно редкой отечественной микросхеме К1182ПМ1Р, которую сейчас не всегда просто достать. Именно поэтому предлагаю для сборки не менее эффективную схему, ключевым звеном которой является имеющаяся микросхема TL072; вместо него можно поставить и LM358. Время, необходимое двигателю для достижения полных оборотов, задается конденсатором С1. Чем больше его емкость, тем больше времени уйдет на разгон, оптимальный вариант 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны не менее чем на 50 вольт. Конденсатор С5 не менее 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть не менее 1 Вт. В схеме можно использовать любые маломощные транзисторы, Т1, Т2, Т4 имеют структуру n-p-n, можно использовать ВС457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдет ВС557 или КТ3107. Т5 – любой семистор подходящий по мощности и напряжению, например, БТА12 или ТС-122.

Первый запуск и тесты

После полной готовности платы можно проверить ее на работоспособность. В первую очередь нужно найти маломощную лампочку на 5-10 ватт и через нее подключить к сети 220 вольт. Те. плата и лампа включены в сеть последовательно, а выход OUT остается неподключенным. Если на плате ничего не сгорело, и лампочка не загорелась, можно подключать схему напрямую в сеть. Такую же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении он должен плавно набирать яркость до максимума. Если схема исправна, можно подключать более мощные электроприборы. При длительной работе семиядерник может немного нагреваться — в этом нет ничего страшного. Если есть свободное место, не помешает установить его на радиатор.

Во время работы на плате присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к частям платы, когда она подключена к сети. Перед включением убедитесь, что плата надежно закреплена и на нее не могут упасть никакие металлические предметы, что может привести к короткому замыканию. Для надежности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешная сборка!

Плавный пуск

Дорожки перед пайкой желательно залудить, так улучшится их проводимость. Микросхему можно установить в панельку, после чего ее можно без проблем снять с платы. Сначала припаиваются резисторы, диоды, маленькие конденсаторы, а потом уже самые крупные компоненты. После завершения сборки платы обязательно проверьте ее правильность установки, прозвоните дорожки, промойте остатки флюса.

Общие сведения

Статор электродвигателя является индуктором, поэтому существуют сопротивления с активной и реактивной составляющими..

При протекании электрического тока через радиоэлементы. имея сопротивление с активной составляющей, возникают потери, связанные с преобразованием части мощности в тепловую форму энергии. Например, резисторная и статорная обмотки электродвигателя имеют сопротивление с активной составляющей. Рассчитать активное сопротивление несложно, так как фазы тока (I) и напряжения (U) совпадают. Используя закон Ома для участка цепи, можно рассчитать сопротивление: R = U/I. Оно зависит от материала, площади сечения, длины и температуры..

Если ток проходит через элементы реактивного типа (с емкостной и индуктивной характеристиками), то в этом случае появляется реактивный R. Дроссель, практически не имеющий активного сопротивления (в расчетах не учитываются R его обмоток). Этот тип R создается за счет Электродвижущей силы (ЭДС) самоиндукции, которая прямо пропорциональна индуктивности и частоте I, проходящей через его витки: Xl = wL, где w — угловая частота переменного тока (w = 2Pif, а f — частота сетевого тока) и L — индуктивность (L = nn/Rm, n — число витков, Rm — сопротивление).

При включении электродвигателя пусковой ток в 7 раз превышает номинальный ток (ток, потребляемый при работе инструмента) и нагреваются обмотки статора. Если катушка статора старая, может произойти межвитковое замыкание, что приведет к поломке электроинструмента. Для этого необходимо использовать устройство плавного пуска электроинструмента.

Одним из способов снижения пускового тока (Ip) является переключение обмоток. Для его реализации необходимо 2 типа реле (время и нагрузка) и наличие трех контакторов..

Пуск электродвигателя с обмотками, соединенными звездой, возможен только при 2-х одновременно не замкнутых контакторах. Через определенный временной интервал, который задается реле времени, один из контакторов отключается и включается другой, ранее не задействованный. Благодаря такому чередованию включения обмоток снижается пусковой ток. Этот способ имеет существенный недостаток, так как при одновременном замыкании двух контакторов возникает ток короткого замыкания. Однако при использовании этого метода обмотки продолжают нагреваться..

Еще одним способом снижения пускового тока является частотное регулирование пуска электродвигателя. Принцип этого подхода заключается в изменении частоты питания U. Основным элементом устройства плавного пуска этого типа является преобразователь частоты, состоящий из следующих элементов:

• Выпрямитель.
• Промежуточная цепь.
• Инвертор.
• Электронная схема управления.

Выпрямитель выполнен на мощных диодах или тиристорах, выполняющий роль преобразователя U сетевого питания в постоянный пульсирующий ток. Промежуточная цепь сглаживает пульсирующий постоянный ток на выходе выпрямителя, который собирается на больших конденсаторах. Инвертор необходим для прямого преобразования сигнала на выходе промежуточной цепи в сигнал амплитуды и частоты переменной составляющей. Электронная схема управления нужна для выработки сигналов, необходимых для управления выпрямителем, инвертором.

Принцип действия

При пуске коллекторного электродвигателя происходит значительное кратковременное увеличение тока потребления, что является причиной преждевременного выхода электроинструмента из строя и сдачи его в ремонт. Изнашиваются электрические части (ток выше в 7 раз) и механические части (резкий пуск). Для организации «мягкого» пуска следует использовать устройство плавного пуска (далее — УПП). Эти устройства должны соответствовать основным требованиям:

• Плавное увеличение нагрузки.
• Возможность запуска двигателя через равные промежутки времени.
• Обеспечение защиты от линейных перенапряжений U, пропадания фазы (для 3-х фазного электродвигателя) и различных помех электрической составляющей.
• Значительно увеличенный срок службы.

Наибольшее распространение получили симисторные устройства плавного пуска, принцип работы которых заключается в плавной регулировке U за счет регулировки угла открытия симисторного перехода. Симистор необходимо подключать непосредственно к обмоткам двигателя и это позволяет снизить пусковой ток от 2 до 5 раз (в зависимости от симистора и схемы управления). Основные недостатки симисторных устройств плавного пуска следующие:

• Сложные схемы.
• Перегрев обмоток при длительном пуске.
• Проблемы с запуском двигателя (приводит к значительному нагреву обмоток статора).

Схемы усложняются при использовании мощных двигателей, однако при малых нагрузках и холостом ходу возможно использование простых схем. В моделях этого типа появляется возможность предварительно установить время пуска и значение U перед пуском двигателя. Однако в этом случае невозможно регулировать величину крутящего момента под нагрузкой. В этой модели используется специальное устройство для снижения пускового тока, защиты от потери и перекоса фаз, а также от перегрузок. Заводские модели имеют функцию контроля состояния электродвигателя.

Простейшие однофазные схемы управления выполняются на одном симисторе и применяются для инструментов мощностью до 12 кВт. Существуют более сложные схемы, позволяющие регулировать мощностные параметры двигателя мощностью до 260 кВт. При выборе устройства плавного пуска заводского изготовления необходимо учитывать следующие параметры: мощность, возможные режимы работы, равенство допустимых токов и количество пусков за определенный промежуток времени.

Плавный пуск для УШМ своими руками

В данной статье будет рассмотрена схема плавного пуска болгарки из имеющихся деталей. Так как во всём инструменте плавный пуск не установлен, это можно исправить и самостоятельно собрать простую схему плавного пуска болгарки и сделать её своими руками. Это устройство поможет вам модернизировать ваш инструмент и сделать его менее опасным и более удобным. , рубанок или другое оборудование, заводится очень резко. Такие резкие пуски чреваты массой неприятностей: во-первых, большой пусковой ток, что не лучшим образом сказывается на проводке, во-вторых, резкий запуск двигателя быстро изнашивает механические части инструмента, и в-третьих, снижается удобство использования, при запуске угловой болгарку приходится крепко держать, и она норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. А если этой системы нет? Выход есть – собрать схему плавного пуска самостоятельно. Кроме того, его можно будет использовать с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск значительно снизит вероятность быстрого перегорания лампочки.

Изготавливаем держатель плавного пуска для электроинструмента

Если вы часто пользуетесь электроинструментом, то наверняка пользовались УШМ (УШМ) с плавным пуском и без. Согласитесь, электроинструментом с плавным набором оборотов пользоваться гораздо приятнее, да и служит он дольше обычного. В этом материале я расскажу и покажу, как можно доработать обычный носитель, чтобы подключенный через него электроинструмент имел плавный пуск.

Почему плавный пуск лучше

Прежде чем приступить к самому процессу переделки, хочу сказать несколько слов о преимуществах плавного пуска. Итак, плавный пуск позволяет:
1. Меньший износ шестерен механизма, т.к. при пуске на них не оказывается начального удара.
2. Отсутствует пусковой ток, что благотворно влияет на работу всей вашей сети электроснабжения.
3. У электроинструмента с плавным пуском меньше шансов выйти из строя обмотки статора и ротора. точки зрения безопасности.
Итак преимущества плавного пуска очевидны, теперь перейдем к самой доработке переноски.

Для выполнения данной работы нам потребуются:
Блок KRRQD12A, носитель (о том, как собрать качественный носитель написано на канале), розетка для внешней установки, паяльник с припоем, небольшой кусочек Провод ПВА 32,5, канцелярский нож, термоусадка (или изолента), кусок фанеры и час свободного времени.

Что такое блок KRRQD12A

Важнейшим элементом всей нашей конструкции является устройство плавного пуска KRRQD12A, которое как раз и предназначено для модернизации электроинструмента. Этот блок рассчитан на рабочий ток 12 ампер, что идеально вписывается в силу тока наших розеток (16 А).
Примечание. В продаже также есть KRRQD20A (рассчитан на 20 Ампер), который внешне ничем не отличим от блока на 12 Ампер, но я не рекомендую его для установки в розетку, так как это может привести к перегреву контактов розетки из-за превышения силы тока .

Итак, теперь разбираем нашу переноску и осматриваем внутренности:
Как видите в этой переноске контакты закреплены на винтовом зажиме, и чтобы не просовывать два провода под один зажим, я решил спаять провода к подушечкам на контактных кулачках.После этого в кейсе мы делаем аккуратное отверстие для нашего нового провода и его можно закрыть.
Далее берем внешнюю розетку, размещаем ее рядом с закрепленным держателем.
Далее присоединяем наш блок KRRQD12A по следующей схеме: yandex.ru
То есть блок подключается последовательно. Место соединения провода от несущего с блоком пропаяно и изолировано термоусадкой.

Затем просто включите розетку и аккуратно поместите блок KRRQD12A в корпус следующим образом: Теперь просто аккуратно закройте крышки. Все, можно считать процесс нашей модернизации завершенным. Теперь осталось все проверить на работоспособность:

Как видно из видео, у нас появился модернизированный носитель с дополнительным блоком плавного пуска, который позволит включать электроинструмент как обычным способом, так и с плавным пуском.
Источник: zen.yandex.ru

Именно из-за таких резких нарастаний оборотов двигателя чаще всего выходит из строя механика аппарата. электродвигатель. Поскольку в болгарке установлен коллекторный двигатель, то он запускается в режиме короткого замыкания: электромагнитное поле уже «пытается» провернуть ротор, но он некоторое время остается неподвижным, так как сила инерции не позволяет ему вращаться. быть сделано. В результате резко возрастает пусковой ток в обмотках двигателя. Несмотря на то, что производитель вложил в катушки определенный запас прочности с учетом перегрузок при пуске, изоляция рано или поздно не выдерживает, что приводит к межвитковому замыканию.

Помимо проблем с запуском, отсутствие контроля скорости вызывает некоторый дискомфорт. Например, регулятор скорости УШМ может пригодиться для определенных видов работ:

• при шлифовке или полировке любых поверхностей;
• при установке инструмента большого диаметра;
• для резки некоторых материалов.

Кроме того, при черновой обработке зубьями велика вероятность заклинивания проволоки в любом зазоре. Если скорость вращения шпинделя была высокой, то УШМ может просто вырваться из рук.

Если к болгарке подключить регулятор мощности (скорости) с модулем плавного пуска, то исчезнут все вышеперечисленные проблемы, увеличится срок службы устройства и повысится безопасность его использования.

Сделать -самостоятельный регулятор скорости и

плавный пуск на УШМ

Как правило, бюджетные УШМ (УШМ) , называемые в народе УШМ, не имеют в своей конструкции регулируемых электронных модулей, в состав которых входит регулятор оборотов двигателя и плавный пуск. Владельцы такой УШМ со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно доработать УШМ, установив на нее самодельные приспособления..

Самодельная схема регулятора

Одна из самых популярных схем для плавного пуска двигателя УШМ с регулируемой скоростью представлена ​​ниже. являются силовой частью устройства. По этой схеме можно сделать регулятор мощности своими руками, даже не имея специальных знаний в электронике. Главное, что вы умеете пользоваться паяльником.

Этот блок работает следующим образом.

• После нажатия пусковой кнопки блока электрический ток начинает поступать, в первую очередь, на микросхему (DA1).
• Конденсатор управления начинает плавно заряжаться и через некоторое время набирает необходимое значение напряжения. Благодаря этому открытие тиристоров в микросхеме происходит с некоторой задержкой. Это зависит от времени, необходимого для полной зарядки конденсатора.
• Так как симистор VS1 управляется термисторами микросхемы, то он так же плавно открывается.

Вышеуказанные процессы происходят в периоды, которые каждый раз сокращаются. Поэтому напряжение, подаваемое на обмотки двигателя, увеличивается не скачком, а медленно, в результате чего происходит плавный пуск.

Емкость конденсатора С2 определяет время выхода электродвигателя на полную скорость. Емкость конденсатора 47 мкФ позволяет двигателю запускать за 2 секунды. Когда УШМ выключена, конденсатор С1 разряжается резистором R1 на 60 кОм в течение 3 секунд, после чего этот электронный модуль снова готов к запуску..

Если заменить резистор R1 на переменный, то получится регулятор оборотов, который будет снижать обороты двигателя.

Важно, чтобы симистор ВС1 имел следующие характеристики:

• минимальная сила тока, на которую он рассчитан, должна быть 25 А;
• симистор должен быть рассчитан на максимальное напряжение 400 В.

Данная схема и выполненные по ней регуляторы неоднократно проверены многими умельцами на угол кофемолки мощностью до 2000 Вт. Стоит отметить, что данное устройство, благодаря микросхеме КР118ПМ1, рассчитано на мощность до 5000 Вт. Так что запас прочности у него немалый. нарисовать печатную плату, протравить контакты кислотой, а затем пропахать их, просверлить отверстия и припаять радиодетали. Но все можно сделать проще:

• припаять все детали схемы на вес, то есть ножка к ножке;
• прикрепите к симистору радиатор (можно из листового алюминия).

Сваренный таким образом регулятор займет меньше места и легко поместится в корпус УШМ.

Как подключить регулятор к УШМ

Для подключения самодельного регулятора мощности особых знаний не требуется, и с этой задачей справится любой домашний умелец. Модуль устанавливается в разрыв одного провода, по которому подается питание на УШМ. То есть один провод остается целым, а в разрыв второго впаивается регулятор.

Таким же образом можно подключить заводской регулятор мощности стоимостью около 150 рублей, который часто закупают мастера в Китае. снаружи инструмента, как показано на следующем фото. или токарный станок и др. ). Это делается следующим образом.

Регулятор подключается как описано выше – при обрыве одного из проводов питающего кабеля.

На следующих фото показано, как будет выглядеть готовая розетка со встроенным регулятором оборотов для болгарки, которую можно использовать для других электроприборов.

Вместо розетки можно использовать любой пластиковый корпус подходящего размера. распределительная коробка. Коробку также можно сделать самостоятельно, склеив кусочки пластика с помощью клеевого пистолета.

Лучшие УШМ 2022 года

BobVila.com и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Фото: Том Скализи

Угловые шлифовальные машины — это универсальные электроинструменты, с помощью которых можно выполнять различные работы, например, резать железную трубу для замены неисправного клапана, резать дерево для изготовления мебели, резать плитку для фартука и удалять раствор между ними. плитка.

Сменные вращающиеся диски — некоторые предназначены для резки, другие с абразивной кромкой для шлифовки — могут заменяться в зависимости от применения. В целях безопасности между диском и рукояткой находится защитный кожух, защищающий оператора.

Если вы готовы добавить этот инструмент в свою коллекцию, читайте дальше, чтобы узнать больше о его возможностях и о том, что следует искать в лучшей угловой шлифовальной машине. Каждый из приведенных ниже лучших вариантов был выбран после тщательного изучения рынка и тщательной проверки продукта.

1. Лучший в целом: Makita XAG04Z 18V LXT беспроводной срез/угловой шлифовальный стекло
2. Лучший бюджет: Metabo HPT 4,5-дюйма 6,2-аловой гнезки
3. Обновление: Dewalt 20В. /Гриндер
4. BEST CORDED: Угловая шлифовальная машина Porter-Cable, 4-1/2 дюйма (PC750AG)
5. ЛУЧШАЯ ЛЕГКАЯ РАБОТА: Угловая шлифовальная машина Black & Decker, 4-1/2 дюйма (BDEG400)
6. НАИБОЛЕЕ ТЯЖЕЛЫЕ: Инструмент для угловой шлифовальной машины DeWalt, 4-1/2 дюйма (DWE402)

Фото: Том Скализи

На что обратить внимание при выборе лучшей угловой шлифовальной машины разберитесь, прежде чем нажимать «добавить в корзину» на любой старой УШМ.

Лучшие угловые шлифовальные машины могут иметь уникальные функции, разные источники питания, а некоторые могут просто лучше подходить для конкретных задач. При покупке качественной кофемолки следует учитывать следующие моменты.

Размер диска

Угловые шлифовальные машины бывают разных размеров, обозначаемых цифрами, которые относятся к максимальному диаметру шлифовального круга или диска, с которыми они могут работать. Для большинства проектов «сделай сам» достаточно 4-, 4,5- или 5-дюймового диска. На самом деле, эти компактные размеры и вес идеально подходят для домашних мастеров, так как большие диски могут стать громоздкими или утомительными в работе.

Диски большего размера (до 9 дюймов) чаще используются в промышленных условиях профессионалами, разрезающими толстые куски материала. По мере того, как диск становится больше, сама шлифовальная машина должна быть больше, чтобы справиться с силой резания. Это приводит к более тяжелому инструменту, который, скорее всего, вызовет усталость рук раньше, чем при использовании небольшой угловой шлифовальной машины.

Источник питания

Угловые шлифовальные машины бывают проводными (подключаются к электрической розетке) и беспроводными (работают от аккумулятора).

• Сетевые кофемолки обычно генерируют большую мощность на постоянном уровне благодаря прямому подключению к розетке. Но проводные модели ограничивают пользователя физическим местоположением, ограничивая радиус действия без удлинителя. О шнуры также можно споткнуться и, следовательно, создать неудобства при работе над проектом.
• Как правило, беспроводным шлифовальным машинам не хватает мощности проводных аналогов. А функциональность зависит от емкости аккумулятора, поэтому разряженный аккумулятор может означать простои в середине проекта. С другой стороны, беспроводные угловые шлифовальные машины обеспечивают беспрепятственную мобильность и лучше подходят для использования в ограниченном пространстве.

Скорость

Скорость угловой шлифовальной машины измеряется в оборотах в минуту (об/мин). Скорость обычно находится в диапазоне от 5 000 до 10 000 об/мин, хотя некоторые очень надежные кофемолки достигают скорости до 12 000 об/мин. Имейте в виду, однако, что рейтинг оборотов указан в условиях «без нагрузки», что означает, что диск ничего не режет и не измельчает, а просто вращается в воздухе. Когда диск начинает резать или шлифовать, эта скорость значительно снизится.

Очевидно, что чем выше скорость вращения, тем легче и быстрее инструмент может прорезать целевой материал. Но диск также становится более горячим на более высоких скоростях и может быть уязвим для разрыва, что может привести к травме. Обязательно используйте правильный диск для задачи и обратите внимание на максимальную поддерживаемую скорость, указанную на диске. Например, диск с номинальной скоростью 7500 об/мин, который работает быстрее, может сломаться под действием силы, разбрасывая осколки шлифовального круга.

Напряжение/сила тока

Угловые шлифовальные машины измеряют потенциал выходной мощности в вольтах (В) и амперах (амперы). Аккумуляторные угловые шлифовальные машины используют вольты для измерения мощности, доступной от их батареи, при этом в большинстве беспроводных моделей используются батареи на 18 или 20 вольт, а выбросы варьируются от 7,5 до 24 вольт. «Волшебное число» для большинства беспроводных электроинструментов составляет от 18 до 20 вольт, предлагая наилучшее сочетание доступности и функциональности.

Показания напряжения на проводных угловых шлифовальных машинах указывают только на то, могут ли они использоваться с розетками на 120 или 220 Вольт. Покупатели могут оценить выходную мощность проводных моделей, проверив силу тока, которая колеблется от 5 до 15 ампер. Диски большего размера потребуют большего выхода, поэтому для 7- или 9-дюймовый шлифовальный станок, ожидайте, что он будет иметь более высокий потенциал выходной мощности.

Защитный кожух для рук

Защитный кожух угловой шлифовальной машины является важной мерой безопасности, которая закрывает половину диска. Его цель — защитить руки пользователя, предотвратив попадание искр и мусора в сторону пользователя, а также защитить поверхности от повреждений при использовании шлифовальной машины в ограниченном пространстве.

Некоторые угловые шлифовальные машины имеют подвижный защитный кожух, а другие — фиксированный защитный кожух. Подвижный вариант более популярен, поскольку он позволяет использовать его как левшам, так и правшам, и его можно регулировать, чтобы лучше защитить пользователя от летящих обломков. Однако, если его не затянуть, подвижная защита может упасть с устройства. Фиксированные защитные кожухи более надежны, и нет риска их отрыва от шлифовального станка.

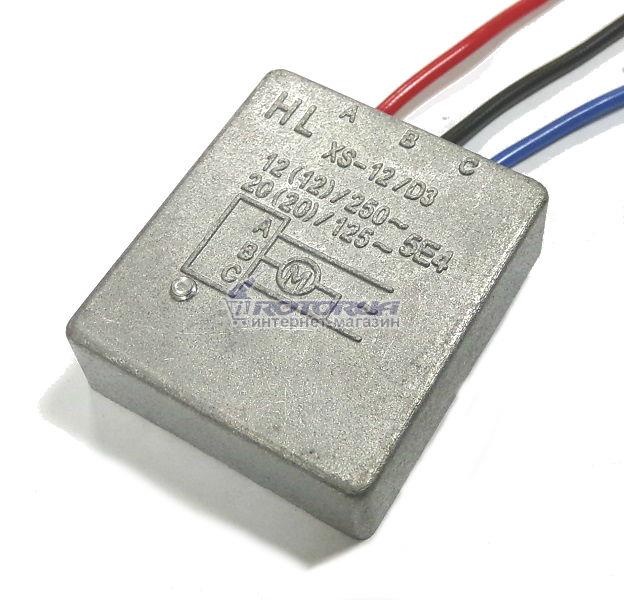

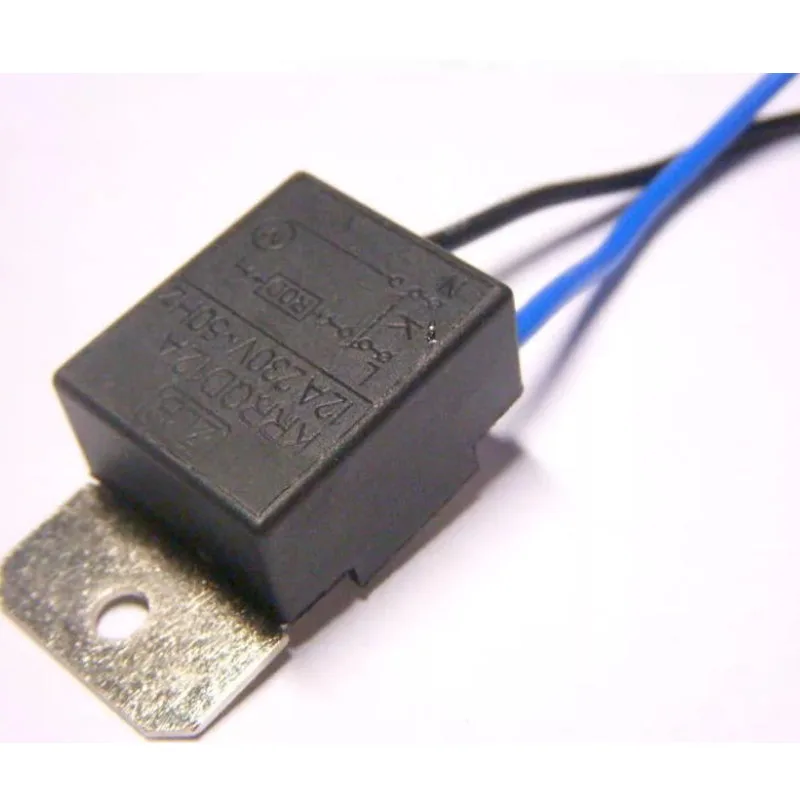

Плавный пуск

Поскольку угловые шлифовальные машины являются быстрыми и мощными инструментами, они могут немного отдавать назад при включении питания. Это особенно верно, если шлифовальный круг большой и тяжелый. Отдача двигателя может привести к тому, что угловая шлифовальная машина подпрыгнет в руках пользователя, что может привести к серьезной травме.

Для борьбы с отдачей технология плавного пуска сначала снижает выходную мощность двигателя, а затем постепенно увеличивает ее до тех пор, пока угловая шлифовальная машина не наберет полную скорость. Этот дроссельный контроль выходной мощности предотвращает отдачу угловой шлифовальной машины во время запуска, повышая безопасность, а также уменьшая ударную нагрузку на руки и запястья пользователя.

Советы по покупке и использованию угловой шлифовальной машины

Помните об этих советах при выборе и использовании угловой шлифовальной машины.

• Для наиболее распространенных проектов «сделай сам», где будет использоваться угловая шлифовальная машина, например, для резки плитки или трубы, металлообработки или удаления цементного раствора и строительного раствора, редко требуется более 4,5-дюймовая шлифовальная машина.
• Непрекращающаяся вибрация угловой шлифовальной машины может вызвать так называемый синдром вибрации кисти (HAVS) с такими симптомами, как боль и ощущение холода в пальцах пользователя, потеря силы захвата и потеря чувствительности в пальцах и Руки. Угловая шлифовальная машина с амортизирующим или поглощающим вибрацию материалом на рукоятке может защитить руки от постоянной вибрации.
• При шлифовании всегда надевайте средства индивидуальной защиты (СИЗ), включая защитные очки, средства защиты органов слуха и дыхания.
• Проверьте кофемолку перед использованием, чтобы убедиться, что диск и защитный кожух правильно прикреплены и затянуты. Диски и защитные кожухи могут ослабнуть между использованиями. Затяните их перед подключением питания к угловой шлифовальной машине.

Наш выбор

Хотя вся эта информация о лучших угловых шлифовальных машинах должна быть полезной при покупке, ничто не заменит практическое тестирование. Том имел удовольствие лично испытать все следующие угловые шлифовальные машины во время недавнего проекта по металлообработке.

Каждая из рассмотренных моделей прошла наши тесты и соответствовала нашим стандартам (см. «Как мы тестировали» ниже), хотя Том обнаружил, что некоторые модели лучше подходят для определенных задач, чем другие. Обратите внимание, что все следующие модели оснащены подвижными защитными кожухами и ввинчивающимися ручками.

Фото: amazon.com

Проверить последнюю цену

Makita XAG04Z стоит проверить всем, кто ищет лучшую производительность беспроводной угловой шлифовальной машины. Эта высококлассная угловая шлифовальная машина имеет максимальную скорость 8500 об/мин благодаря бесщеточному двигателю и литий-ионному аккумулятору на 18 В. Он может работать с 4,5- и 5-дюймовыми дисками.

Нам очень понравился XAG04Z. Хотя он не может похвастаться максимальной максимальной скоростью, автоматическая регулировка скорости позволила ему поддерживать скорость во время резки и шлифовки. Мы заметили очень небольшую вибрацию благодаря прорезиненной рукоятке и рукоятке, а переключатель блокировки оказался огромным плюсом.

Единственные недостатки, которые я вижу: сборка двухсекционного цевья была немного неудобной, и было бы неплохо, если бы инструмент поставлялся с аккумулятором и зарядным устройством.

Product Specs

• Model:  XAG04Z
• Disc Size: 5-inch
• RPMs: 8,500
• Power Source: 18-volt lithium-ion battery

Pros

• Автоматически регулирует скорость и крутящий момент
• Медленный пуск предотвращает рывки инструмента
• Блокирующий переключатель
• Очень малозаметная вибрация

Минусы

• Аккумулятор или зарядное устройство в комплект не входят
• Guard немного привередлив

Приобретите угловую шлифовальную машину Makita в Amazon, Walmart, The Home Depot и Ace Hardware.

Фото: amazon.com

Проверить последнюю цену

Когда дело доходит до проектов «сделай сам» и бюджетов, не каждый может позволить себе первоклассные инструменты каждый раз. Таким образом, те, кто надеется сэкономить деньги и при этом получить качественную кофемолку, могут захотеть взглянуть на эту сетевую модель от Metabo HPT. В нем используются 4,5-дюймовые диски, двигатель на 6,2 ампера и скорость вращения до 10 000 об/мин.

Это одна из лучших 4,5-дюймовых угловых шлифовальных машин за свои деньги, и полезность Metabo HPT несколько удивила. Мне понравилось, насколько он компактен и легок в руке. Расположение выключателя питания очень удобное, особенно во время резки.

Функция блокировки позволила мне включать и оставлять ее включенной — очень полезно в моем проекте. Моя единственная жалоба заключается в том, что Metabo HPT уступает по мощности другим проводным моделям, а 6,2-амперный двигатель, похоже, может перегреться в течение всего дня.

Product Specs

• Model: G12SR4
• Disc Size: 4.5-inch
• RPMs: 10,000
• Power Source: Corded

Pros

• Lock- на выключателе для длительного использования
• Легкая угловая шлифовальная машина (всего 4 фунта)
• Самая компактная из протестированных шлифовальных машин

Минусы

• Небольшой недостаток мощности по сравнению с другими сетевыми моделями
• Двигатель на 6,2 А не идеален для использования в течение всего дня.

Приобретите угловую шлифовальную машину Metabo на Amazon и в Lowe’s.

Фото: amazon.com

Узнать последнюю цену

Аккумуляторная угловая шлифовальная машина DeWalt Max XR 20V Max XR с бесщеточным отрезным/шлифовальным станком может стать совершенным обновлением для профессионалов и домашних мастеров, которые серьезно относятся к своим инструментам. В этой беспроводной модели используется 20-вольтовая линейка Max XR, а ее бесщеточный двигатель вращает 4,5-дюймовые диски со скоростью до 9000 об/мин.

Мой опыт работы с этой моделью DeWalt был именно таким, как я и ожидал: отличная портативность и действительно выдающаяся мощность. Он быстро разрезал и шлифовал, без шнура, который мешал. Захват и рукоятка покрыты толстой резиной, что сводит вибрацию и усталость к минимуму.

Функции безопасности, безусловно, являются плюсом: электронный тормоз остановил диск в течение 2 секунд (у других моделей это может занять до 10 секунд), и само знание того, что есть тормоз отдачи, внушало доверие.

Спецификации продукта

• Модель: DCG413B & DCB230C
• Размер диска: 4,5-дюймовый
• RPMS: 9 0008
• . Плюсы
  • Безопасность включает двухступенчатый курок, электронный тормоз и тормоз отдачи
  • Отличная эргономика и защита от вибрации
  • Высокая мощность

  Минусы

  • Довольно дорого, но это лучший выбор

  Приобретите угловую шлифовальную машину DeWalt в магазинах Amazon, Walmart и Lowe’s.
  Найдите восстановленный DeWalt на Amazon.

  Фото: amazon.com

  Проверить последнюю цену

  Этот продукт Porter-Cable является одним из лучших вариантов угловых шлифовальных машин с питанием от сети, обеспечивающих надежную мощность. Эта модель оснащена мощным двигателем на 7,5 ампер, который вращает 4,5-дюймовый диск со скоростью до 10 000 об/мин, обеспечивая достаточную скорость и мощность для использования в мастерской.

  Шлифовальный станок Porter-Cable чувствовал себя в своей стихии в моем проекте по металлообработке, прекрасно справляясь с резкой и шлифовкой. Хотя он не обладает наибольшей мощностью по сравнению с другими в нашем списке, он довольно близок к этому. Это также одна из немногих кофемолок с традиционным триггерным переключателем, который, по моему мнению, был простым в использовании и более интуитивно понятным, чем большинство других. Мне также очень понравилось верхнее положение крепления рукоятки, так как это делает резку более управляемой.

  Единственный недостаток, о котором стоит упомянуть, заключается в том, что контроль вибрации не является первоклассным, поэтому, хотя его можно использовать в течение всего дня, руки и запястья пользователя могут устать.

  Product Specs

  • Model:  PC750AG
  • Disc Size: 4.5-inch
  • RPMs: 10,000
  • Power Source: Corded

  Pros

  • Top- установленное положение рукоятки
  • Удобный триггерный переключатель
  • 7,5-амперный мотор достаточно мощный

  Минусы

  • Контроль вибрации так себе

  Приобретите угловую шлифовальную машину Porter-Cable в магазинах Amazon, Walmart и Lowe’s.

  Фото: amazon.com

  Проверить последнюю цену

  Если вы ищете лучшую угловую шлифовальную машину для резьбы по дереву, шлифования, удаления цементного раствора и других легких работ, то угловая шлифовальная машина Black & Decker может вам подойти. мудрый выбор. Эта доступная модель оснащена 6-амперным двигателем, обеспечивающим скорость до 10 000 об/мин, и совместима с 4,5-дюймовыми шлифовальными и отрезными кругами.

  Black & Decker продает эту модель пользователям, работающим в легком режиме и работающим в режиме «сделай сам», и в этом она превосходна. Эта очень доступная модель проста в использовании, отчасти благодаря фиксирующемуся спусковому крючку. Трехпозиционная система крепления рукоятки подходит для множества сценариев, таких как резка и шлифовка под необычными углами. Просто не ожидайте, что Black & Decker будет справляться с тяжелыми работами, такими как крупные проекты по металлообработке, в течение длительного времени, поскольку у него только 6-амперный двигатель.

  Характеристики продукта

  • Model:  BDEG400
  • Disc Size: 4.5-inch
  • RPMs: 10,000
  • Power Source: Corded

  Pros

  • Plenty of capability for the price
  • Трехпозиционная рукоятка, включая верхнее крепление
  • Курок фиксируется в положении

  Cons

  • Двигатель на 6 ампер подходит только для легких работ

  Приобретите угловую шлифовальную машину Black & Decker в магазинах Amazon, Walmart, The Home Depot, Lowe’s и Ace Hardware.
  Найдите восстановленный Black & Decker на Amazon.

  Фото: amazon.com

  Узнать последнюю цену

  Для тяжелых работ, таких как промышленная сварка и резка, требуется шлифовальный станок, который может идти в ногу со временем, и DeWalt DWE402 справится с этой задачей. Эта массивная машина оснащена двигателем на 11 ампер и вращает 4,5-дюймовые шлифовальные и отрезные круги со скоростью до 11 000 об/мин.

  Я нашел DWE402 идеальной кофемолкой для моей работы, хотя не всем нужны ее мощность и высокая скорость. Он прорезал уголки быстрее, чем любой другой шлифовальный станок, и он быстро справился с моими большими, комковатыми сварными швами любительского уровня (хотя это определенно инструмент профессионального уровня, и кнопка увеличения скорости на основании рукоятки очень помогла) .

  Несмотря на то, что это одна из лучших угловых шлифовальных машин с регулируемой частотой вращения, ни функция DWE402, ни контроль вибрации, ни ее захват не привлекли особого внимания на чертежной доске.

  Product Specs

  • Model:  DWE402
  • Disc Size: 4.5-inch
  • RPMs: Up to 11,000 rpm
  • Power Source: Corded

  Pros

  • Профессиональные возможности
  • Очень быстрый и мощный
  • Мощный двигатель для работы в тяжелых условиях

  Минусы

  • Незначительный контроль вибрации

  Приобретите угловую шлифовальную машину DeWalt в магазинах Amazon, Walmart и Lowe’s.

  Наш вердикт

  Учитывая портативность и мощность, Makita XAG04Z — отличный выбор практически для любой домашней мастерской, хотя профессионалы также могут оценить эту модель. А для тех, кому нужна лучшая угловая шлифовальная машина для резки металла и других свариваемых материалов в тяжелых условиях, DeWalt DWE402 обладает соответствующей мощностью и скоростью.

  Как мы тестировали лучшие угловые шлифовальные машины

  Иногда у меня самая лучшая работа в мире. У меня уже несколько месяцев был проект на моей тарелке (сборка сварочной тележки), и так получилось, что это был идеальный проект для тестирования этих первоклассных угловых шлифовальных машин. Я использовал один и тот же набор режущих и шлифовальных кругов для каждой модели, чтобы сравнивать яблоки с яблоками.

  Я использовал каждую шлифовальную машину для резки углового железа, меняя шлифовальные машины между каждым резом, пока не освоился с сильными и слабыми сторонами каждой модели. Я записал, как разрезал все детали для сварочной тележки, чтобы определить, сколько времени занимал каждый разрез и насколько легко им было пользоваться. Вырезав все части, я сварил тележку (довольно тяжело, признаюсь, так как прошло уже несколько лет с тех пор, как я в последний раз сваривал).

  С этими большими, толстыми сварными швами, я использовал каждую шлифовальную машину, чтобы сбить их, чтобы выровнять. Опять же, я отметил простоту использования и обращения. В конце концов, у меня было все, что мне было нужно для этих честных обзоров угловых шлифовальных машин, а также тележка для моего нового сварочного аппарата.

  Исторически сложилось так, что большинство людей не согласились бы потратить хорошие деньги на подержанный или подержанный инструмент, но сегодняшние отремонтированные модели — это не сомнительное оборудование, которое можно найти на распродаже во дворе. В течение некоторого времени уважаемые производители и розничные продавцы предлагали отремонтированные или обновленные продукты, такие как угловые шлифовальные машины, наряду с новыми моделями.

  Идея состоит в том, что когда возможно коммерчески выгодное решение, оно сокращает отходы, что всегда хорошо. Это может также предложить покупателям возможность приобрести продукты, которые в противном случае могли бы выйти за рамки их бюджета.

  Это не должны быть инструменты, которые были забиты до смерти в течение 364 дней и возвращены в день истечения гарантии. Это правда, что часто они были опробованы другим покупателем, но были возвращены в течение относительно короткого окна возврата. В других случаях это могут быть инструменты, поврежденные при транспортировке или на складе.

  Так хороши ли отремонтированные УШМ? На наш взгляд, да. Есть все шансы, что они могут представлять собой настоящую сделку. Есть несколько интересных предложений по отремонтированным или обновленным угловым шлифовальным машинам на Amazon и Walmart, среди прочих. Однако нужна осторожность и здравый смысл.

  • Сначала укажите тип угловой шлифовальной машины. Посмотрите на новые модели. Затем посмотрите, что вы можете получить на рынке восстановленных автомобилей, которые соответствуют этим спецификациям.
  • Контролируйте свой бюджет. Легко увлечься. Идея здесь состоит в том, чтобы сэкономить деньги или получить лучшую ценность.
  • Вы должны стремиться к существенному снижению затрат. Если экономия составляет всего 10 или 15 процентов, возможно, лучше купить новый.
    Убедитесь, что вы точно знаете, что входит в комплект. Например, беспроводные инструменты часто не включают аккумулятор или зарядное устройство.
  • Обязательно ознакомьтесь со сроками гарантии и возврата перед заказом. Не делайте предположений, даже если вы покупали у продавца раньше.

  Хотя отремонтированные, отремонтированные или обновленные инструменты часто превосходны, всегда есть шанс, что они могут оказаться бракованными. Покупайте из авторитетного источника. Проверьте угловую шлифовальную машину, как только она будет доставлена, чтобы вы могли вернуть свои деньги, если возникнут проблемы.

  Часто задаваемые вопросы

  Даже обладая обширным опытом работы с лучшими угловыми шлифовальными машинами, у вас могут возникнуть дополнительные вопросы. Здесь мы отвечаем на некоторые из наиболее распространенных вопросов об угловых шлифовальных машинах, поэтому проверьте необходимую информацию ниже.

  В: Для каких задач можно использовать угловую шлифовальную машину?

  Угловые шлифовальные машины чаще всего используются для шлифовки и резки металла, например стали для сварки или металлических труб. Тем не менее, они также полезны для резьбы по дереву, отделки и других проектов. Некоторые кузнецы даже используют их для обрезки копыт.

  В: Как работает угловая шлифовальная машина?

  После установки диска, подходящего для работы, держите угловую шлифовальную машину двумя руками в целях безопасности (первоначальный крутящий момент инструмента заставит его подпрыгнуть). Нажмите на спусковой крючок или нажмите на выключатель питания, и диск начнет вращаться. Перемещайте шлифовальный станок до тех пор, пока вращающийся диск не коснется материала, который вы хотите разрезать или отшлифовать.

  Когда закончите, отпустите курок или выключите кнопку питания и подождите, пока диск полностью перестанет вращаться, прежде чем поместить его в безопасное место, помня, что диск все еще горячий из-за трения, возникающего во время работы. Отсоедините шнур питания или батарею и дайте инструменту остыть.

  В: Сколько стоит угловая шлифовальная машина?

  Стоимость угловой шлифовальной машины может варьироваться от 30 до более 200 долларов, хотя чаще эти инструменты стоят от 80 до 100 долларов.

  В: Как резать металл угловой шлифовальной машиной?

  Используйте отрезной диск по металлу на угловой шлифовальной машине, чтобы без проблем разрезать свинец, железо, медь и другие металлы. Вращающееся лезвие легко режет металл, но важно носить защитные очки и перчатки, поскольку в процессе шлифовки образуется значительное количество искр.

  В: Как резать брусчатку с помощью угловой шлифовальной машины?

  Угловая шлифовальная машина, оснащенная дисками по каменной кладке, позволяет без особого труда резать брусчатку. Измерьте и отметьте место, где вы хотите отрезать тротуарную плитку, затем поместите ее на верстак. Включите шлифовальную машину и начните медленно резать брусчатку. После того, как вы начали резку, вам будет легче точно закончить резку асфальтоукладчика.

  В: Как меняются диски на угловой шлифовальной машине?

  Сначала отключите кофемолку от сети или извлеките аккумулятор. Затем снимите гайку, удерживающую диск, с помощью заводского ключа, входящего в комплект угловой шлифовальной машины. Замените диск и затяните гайку с помощью заводского гаечного ключа.

  В: Как снять диск с помощью тисков?

  Диски кофемолки фиксируются специальной гайкой, которую обычно затягивают или снимают с помощью прилагаемого гаечного ключа. Однако, если вы потеряете гаечный ключ, гайку все равно можно будет снять с помощью набора тисков. Просто затяните тиски на лезвии кофемолки, зафиксировав его в нужном положении, затем рукой или отверткой поверните и снимите стопорную гайку.

  В: Как правильно утилизировать старую угловую шлифовальную машину?

  Вместо того, чтобы выбрасывать старую угловую шлифовальную машину в мусорное ведро, отнесите ее в местный пункт утилизации электроники. Как правило, в муниципалитете или городе есть программа утилизации электронных инструментов и других устройств, хотя некоторые магазины товаров для дома, такие как Home Depot, также предлагают программы утилизации инструментов.

  Файл не найден

  Новое местоположение

  МЫ ПЕРЕЕХАЛИ! Любой из вас, кто был нашими давними клиентами, слышал, как мы говорили о желании переехать в более крупный объект, чтобы лучше удовлетворять ваши потребности. Ну наконец-то это стало реальностью. Мы начали полноценную работу на новом объекте, который находится в районе города Халфуэй, 1 июня 2020 года. Проверьте карты на нашей домашней странице для направления.

  Заявление о нашей миссии

  Apparatus Repair & Engineering, Inc. стремится стать лучшим предприятием по ремонту электродвигателей в районе четырех штатов. Мы хотим быть добросовестным и заслуживающим доверия членом сообщества и быть компанией, в которую наши партнеры с радостью и гордостью приходят работать каждый день. Мы сделаем все возможное, чтобы быть хороший управляющий окружающей средой и нашим сообществом, обслуживая наших клиентов с гордостью и добросовестностью.

  Поддержка нашего сообщества

  Apparatus Repair & Engineering, Inc. ОТКРЫТА ДЛЯ БИЗНЕСА во время этой вспышки COVID-19. Мы гордимся тем, что поддерживаем усилия сообщества по борьбе с этим вирусом, и будем продолжать быть ОТКРЫТЫМ в наши обычные рабочие часы с 8:00 до 17:00, с понедельника по пятницу и круглосуточно и без выходных в экстренных случаях. Позвоните нам по телефону (301) 739-8285 для бесперебойного обслуживания.

  Что нового

  Мы достаточно побороли пандемию, чтобы в этом году провести домашнюю выставку округа Вашингтон!

  Домашняя выставка запланирована на 1 и 2 мая в знакомом здании HCC ARCC.

  Это снова производство Ассоциации строителей округа Вашингтон и A.R.&E. гордится тем, что является экспонентом выставки в этом году.

  Нажмите на эту ссылку, чтобы просмотреть интервью с Дэвидом Макдональдом о нашем участии и акцентах.

  Текущие новости

  Персонал магазина и офиса Apparatus Repair & Engineering, Inc. завершил переезд и работает на нашем недавно отремонтированном объекте по адресу 17500 York Road, Hagerstown, MD. Этот шаг разрабатывался в течение нескольких лет, и некоторые из вас, несомненно, знают о сроках. Следите за анонсами на нашем веб-сайте и странице в Facebook. любого «запланированного» дня открытых дверей или посещения, чтобы увидеть, что нового!.

  Последние события

  Йоркский дорожный комплекс наконец-то становится реальностью! Мы с нетерпением ждали нашего переезда, и вы, наши клиенты, несомненно, выиграет от того, что мы переедем в этот объект площадью 70 000 квадратных футов в районе Халфуэй, недалеко от Вирджиния-авеню. Оставайтесь с нами для получения дополнительной информации по мере того, как мы приближаемся.

  Добавить нас в закладки

  Добавить эту страницу в закладки

  Нажмите кнопку выше, чтобы добавить эту страницу в «Избранное» вашего веб-браузера. Вам будет легче вернуться в следующий раз.

  Ошибка 404 — Файл не найден

  Похоже, вы столкнулись с проблемой.

  В пятницу, 14 октября 2022 г., 14:41:00 по восточноевропейскому времени
  Вы посетили этот сайт с IP-адреса 161.97.168.212
  и попытались загрузить файл:
  » www.apprep.com/site/articles/soft_start_white_paper_eaton .pdf »
  Мы искали, но не нашли запрошенную вами страницу!

  Если запрос действителен, возможно, файл был удален, имя было изменено или в настоящее время недоступен по какой-либо другой причине.

  Это известный факт, что вы не хотите быть ЗДЕСЬ! Итак, мы хотели бы сделать пару предложений, чтобы вернуть вас в нужное русло.

  • Используйте меню навигации в верхней части этой страницы и выберите нужный пункт назначения.
  • Выберите соответствующую страницу из нашего файла Sitemap.
  • Используйте окно пользовательского поиска «Google» выше, чтобы выполнить поиск по нашему всему сайту по нужной теме.
  • Или нажмите на эту ссылку, чтобы перейти на нашу домашнюю страницу.

  Вы можете нам помочь

  А пока мы будем признательны за вашу помощь в устранении основной проблемы, чтобы другие посетители не подвергались такому же разочарованию. что вы испытали. Скорее всего, это один из трех сценариев, который привел вас на эту страницу, и они описаны ниже.

  1. Если вы НАПИСАЛИ страницу «путь» и «имя файла» в поле URL-адреса вашего браузера, дважды проверьте информацию и убедитесь в правописании и прочий «синтаксис» правильный. если это IS правильный, затем повторите попытку. Если это не удается во второй раз, пожалуйста, используйте эту ссылку, чтобы отправить нам сообщение, объясняющее вашу ситуацию. Мы постараемся найти проблему и устранить ее как можно быстрее.

  2. Если вы перешли на эту страницу по ССЫЛКЕ НА НАШЕМ ВЕБ-САЙТЕ , мы хотели бы узнать об этом, чтобы исправить проблему. Пожалуйста, используйте эту ссылку, чтобы отправить нам сообщение с объяснением ситуации, включая ССЫЛКУ, по которой вы перешли на эту страницу.

  3. Если вы попали на эту страницу, выбрав ссылку С ДРУГОГО ВЕБ-САЙТА , сообщите нам имя веб-сайта и какую ссылку вы выбрали. Возможно, нам не удастся заставить другого веб-мастера изменить свою ссылку, но мы можем попробовать.
